1 Załącznik nr SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH NA BUDOWĘ SIECI KABLOWEJ OŚWIETLENIA ULICZNEGO ULICY PIASKOWEJ POŁOśONEJ W MIEJSCOWOŚCI KALWARIA ZEBRZYDOWSKA INWESTOR : Urząd Miasta Kalwaria Zebrzydowska, Kalwaria Zebrzydowska ul. Mickiewicza 7. LOKALIZACJA: Kalwaria Zebrzydowska na działkach nr : 5156/2 i 5261 Główne Kody i nazwy wg CPV: CPV roboty w zakresie energetycznych linii kablowych nn CPV instalowanie drogowego sprzętu oświetleniowego CPV roboty budowlane w zakresie instalacji elektrycznych CPV instalowanie systemów oświetleniowych i sygnalizacyjnych CPV roboty na placu budowy Opracował : Nadzorowanie, kierowanie i kosztorysowanie robotami budowlanymi Opoka Ryszard Lanckorona,upr. nr 20/M/85

2

3 -1-1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robót budowy wydzielonej sieci kablowej oświetlenia ulicy Piaskowej w Kalwarii Zebrzydowskiej o łącznej długości 240 mb z zabudową 6 opraw oświetlenia OS1 S70 W na 6 słupach S40 W Rosa. Teren inwestycji stanowi łąka i pobocze ulicy Piaskowej na których przebiegać będzie projektowana linia. Teren jest objęty ochroną konserwatora zabytków, działki są wpisane częściowo do rejestru zabytków i podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Teren inwestycji znajduje się na obszarze układu urbanistycznego Kalwarii Zebrzydowskiej wpisanego do rejestru pod numerem A-392/81 z dnia 08.IV.1981r. Przy prowadzeniu przedmiotowych prac Inwestor zapewni nadzór archeologiczny po uprzednim uzyskaniu pozwolenia w Wojewódzkim Urzędzie Zabytków w Krakowie Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych Specyfikacją Ustalenia zawarte w niniejszej Specyfikacji obejmują wszelkie czynności umoŝliwiające i mające na celu wykonanie robót wymienionych w punkcie 1.1 w zakresie zgodnym z Projektem Wykonawczym 1.4. Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami i przepisami 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, Specyfikacją i poleceniami nadzoru inwestorskiego i autorskiego, zgodnie z art. 22, 23 i 28 ustawy Prawo Budowlane 2. Materiały Wykonawca jest zobowiązany dostarczyć materiały zgodnie z wymaganiami dokumentacji projektowej i Specyfikacji. Wykonawca powinien poinformować nadzór inwestorski o proponowanych źródłach otrzymania materiałów przed rozpoczęciem ich dostawy. Materiały na budowę naleŝy dostarczyć łącznie ze świadectwami jakości, kartami gwarancyjnymi, obowiązującymi certyfikatami i protokołami odbioru technicznego. 3. Sprzęt Roboty moŝna wykonywać przy uŝyciu dowolnego sprzętu przewidzianego do danego rodzaju robót. Nie wolno uŝywać narzędzi uszkodzonych oraz nie odpowiadających aktualnym normom przedmiotowym.

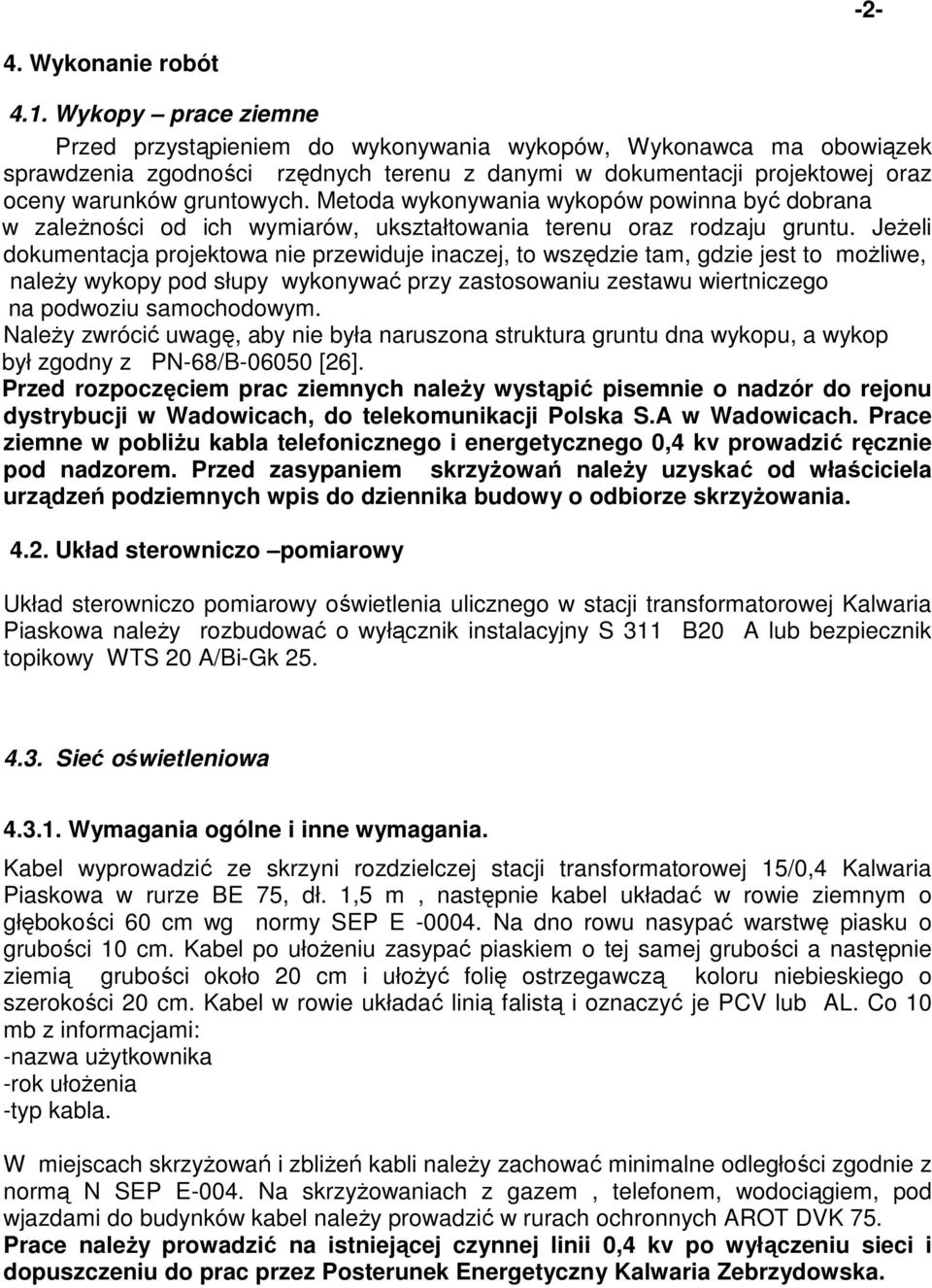

4 -2-4. Wykonanie robót 4.1. Wykopy prace ziemne Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania wykopów powinna być dobrana w zaleŝności od ich wymiarów, ukształtowania terenu oraz rodzaju gruntu. JeŜeli dokumentacja projektowa nie przewiduje inaczej, to wszędzie tam, gdzie jest to moŝliwe, naleŝy wykopy pod słupy wykonywać przy zastosowaniu zestawu wiertniczego na podwoziu samochodowym. NaleŜy zwrócić uwagę, aby nie była naruszona struktura gruntu dna wykopu, a wykop był zgodny z PN-68/B [26]. Przed rozpoczęciem prac ziemnych naleŝy wystąpić pisemnie o nadzór do rejonu dystrybucji w Wadowicach, do telekomunikacji Polska S.A w Wadowicach. Prace ziemne w pobliŝu kabla telefonicznego i energetycznego 0,4 kv prowadzić ręcznie pod nadzorem. Przed zasypaniem skrzyŝowań naleŝy uzyskać od właściciela urządzeń podziemnych wpis do dziennika budowy o odbiorze skrzyŝowania Układ sterowniczo pomiarowy Układ sterowniczo pomiarowy oświetlenia ulicznego w stacji transformatorowej Kalwaria Piaskowa naleŝy rozbudować o wyłącznik instalacyjny S 311 B20 A lub bezpiecznik topikowy WTS 20 A/Bi-Gk Sieć oświetleniowa Wymagania ogólne i inne wymagania. Kabel wyprowadzić ze skrzyni rozdzielczej stacji transformatorowej 15/0,4 Kalwaria Piaskowa w rurze BE 75, dł. 1,5 m, następnie kabel układać w rowie ziemnym o głębokości 60 cm wg normy SEP E Na dno rowu nasypać warstwę piasku o grubości 10 cm. Kabel po ułoŝeniu zasypać piaskiem o tej samej grubości a następnie ziemią grubości około 20 cm i ułoŝyć folię ostrzegawczą koloru niebieskiego o szerokości 20 cm. Kabel w rowie układać linią falistą i oznaczyć je PCV lub AL. Co 10 mb z informacjami: -nazwa uŝytkownika -rok ułoŝenia -typ kabla. W miejscach skrzyŝowań i zbliŝeń kabli naleŝy zachować minimalne odległości zgodnie z normą N SEP E-004. Na skrzyŝowaniach z gazem, telefonem, wodociągiem, pod wjazdami do budynków kabel naleŝy prowadzić w rurach ochronnych AROT DVK 75. Prace naleŝy prowadzić na istniejącej czynnej linii 0,4 kv po wyłączeniu sieci i dopuszczeniu do prac przez Posterunek Energetyczny Kalwaria Zebrzydowska.

5 Ochrona przed poraŝeniem NaleŜy wykonać dodatkowym systemem ochrony prze poraŝeniem w sieci oświetleniowej ze stacji trafo Kalwaria Piaskowa jest samoczynne wyłączanie w systemie TT Ochrona odgromowa Ochronę odgromową linii elektroenergetycznych napowietrznych naleŝy wykonać zgodnie z Zarządzeniem Ministra Górnictwa i Energetyki oraz Ministra Budownictwa i Przemysłu Materiałów Budowlanych [38]. Ochronę odgromową dla sieci oświetleniowej stanowić będą odgromniki zamontowane po stronie 0,4 kv transformatora Oprawy oświetleniowe Na projektowanym obwodzie oświetlenia zostanie zabudowanych 6 opraw OS 1 S 70W,o prądzie rozruchowym 0,8 A. Zabezpieczenie obwodu oświetlenia to S 311 B16 A. 5. Kontrola jakości robót 5.1. Ogólne zasady kontroli jakości robót Celem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót przy przebudowie napowietrznych linii elektroenergetycznych i stacji transformatorowych. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania InŜynierowi zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową, OST, SST i PZJ. Materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w specyfikacjach, mogą być przez InŜyniera dopuszczone do uŝycia bez badań. Przed przystąpieniem do badania, Wykonawca powinien powiadomić inspektora o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji inspektora nadzoru Wykonawca powiadamia pisemnie o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po stwierdzeniu przez inspektora nadzoru i ewentualnie przedstawiciela, odpowiedniego dla danego terenu Zakładu Energetycznego - załoŝonej jakości Słupy oświetleniowe Słupy po zmontowaniu i ustawieniu w pozycji pracy podlegają sprawdzeniu w zakresie: lokalizacji, kompletności wyposaŝenia i prawidłowości montaŝu, dokładności ustawienia słupów w pionie i kierunku stanu antykorozyjnych powłok ochronnych konstrukcji stalowych i osprzętu, zgodności posadowienia z dokumentacją projektową.

6 -4-6. Odbiór robót Przy przekazywaniu sieci do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: projektową dokumentację powykonawczą, geodezyjną dokumentację powykonawczą, protokóły z dokonanych pomiarów, protokóły odbioru robót zanikających, ewentualną ocenę robót wydaną przez Zakład Energetyczny. Kable oświetlenia na słupach w stacji transformatorowej, oprawy oznaczyć naleŝy białym prostokątem o wym 40 x 70 mm mocowanym opaską odporną na UV. 7. Podstawa płatności Cena jednostkowa wykonanych robót obejmuje: - roboty przygotowawcze, - oznakowanie robót, - przygotowanie, dostarczenie i wbudowanie materiałów, - podłączenie linii lub stacji do sieci, zgodnie z dokumentacją projektową, 8.Projekt organizacji robót Opracowany przez wykonawcę projekt organizacji robót musi być dostosowany do charakteru i zakresu przewidywanych do wykonania robót. Ma on zapewnić zaplanowany sposób realizacji robót, w oparciu o zasoby techniczne, ludzkie i organizacyjne, które zapewnia realizacje robót zgodnie z dokumentacja projektowa, specyfikacjami technicznymi i instrukcjami zarządzającego realizacja umowy oraz harmonogramem robót. Powinien zawierać organizacje wykonania robót, w tym terminy i sposób prowadzenia robót projekt zagospodarowania zaplecza wykonawcy organizacje ruchu na budowie wraz z oznakowaniem dróg wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót Na wyłączenie linii spod napięcia naleŝy uzyskać zgodę z Rejonu Energetycznego i prace wykonywać na polecenie pisemne.

7 -5-9. Przepisy związane 9.1. Normy 1. PN-61/E Przewody elektryczne. Podział i oznaczenia. 2. PN-84/E Izolatory elektroenergetyczne. Nazwy, określenia, podział i oznaczenie. 3. PN-74/E Osprzęt linii elektroenergetycznych. Powłoki ochronne cynkowe zanurzeniowe chromianowane. 4. PN-81/E Urządzenia elektroenergetyczne wysokiego napięcia. Znamionowe napięcia probiercze izolacji. 5. PN-75/E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. 6. PN-83/E Transformatory energetyczne. Ogólne wymagania i badania. 7. PN-81/E Odgromniki zaworowe prądu przemiennego. Ogólne wymagania i badania. 8. PN-72/E Odgromniki wydmuchowe prądu przemiennego. 9. PN-83/E Odłączniki i uziemniki wysokonapięciowe prądu przemiennego. Ogólne wymagania i badania 10. PN-79/E NaraŜenie zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych. 11. PN-76/E Elektroenergetyczne izolatory wysokonapięciowe. Izolatory liniowe. Ogólne wymagania i badania. 12. PN-88/E Dobór izolatorów liniowych i stacyjnych pod względem wytrzymałości mechanicznej. 13. PN-78/E Osprzęt linii napowietrznych i stacji. Ogólne wymagania i badania. 14. PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. 15. PN-74/E Elektroenergetyczne przewody gołe. Przewody aluminiowe. 16. PN-74/E Elektroenergetyczne przewody gołe. Przewody stalowo-aluminiowe. 17. PN-82/E Elektroenergetyczne izolatory niskonapięciowe. Izolatory liniowe. Ogólne wymagania i badania. 18. PN-82/E Elektroenergetyczne izolatory niskonapięciowe. Izolatory liniowe szpulowe o napięciu znamionowym do 1000 V. 19. PN-82/E Elektroenergetyczne izolatory niskonapięciowe. Izolatory liniowe stojące szklane o napięciu znamionowym do 1000 V. 20 PN-83/E Izolatory wysokonapięciowe. Izolatory liniowe stojące pionowe typu LWP.

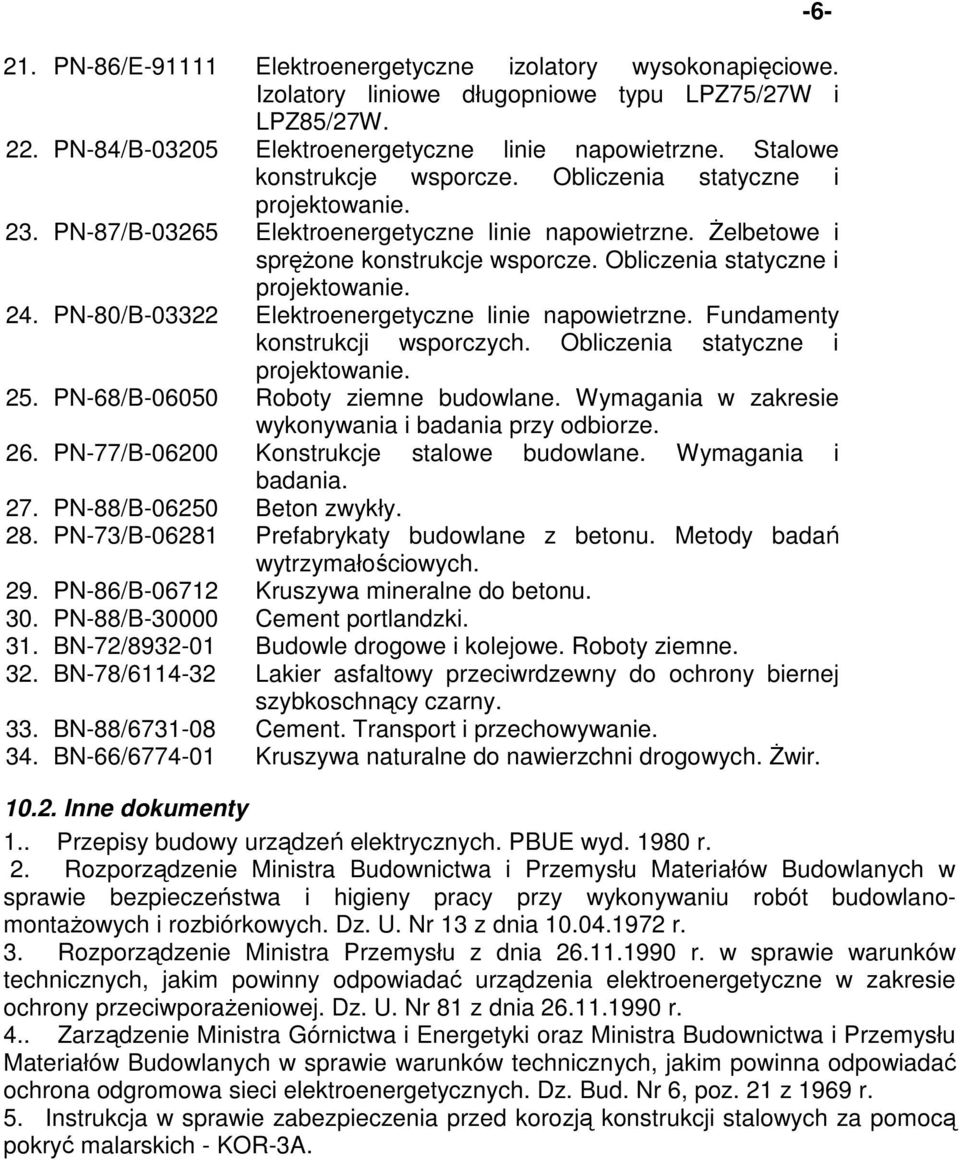

8 21. PN-86/E Elektroenergetyczne izolatory wysokonapięciowe. Izolatory liniowe długopniowe typu LPZ75/27W i LPZ85/27W. 22. PN-84/B Elektroenergetyczne linie napowietrzne. Stalowe konstrukcje wsporcze. Obliczenia statyczne i projektowanie. 23. PN-87/B Elektroenergetyczne linie napowietrzne. śelbetowe i spręŝone konstrukcje wsporcze. Obliczenia statyczne i projektowanie. 24. PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. Obliczenia statyczne i projektowanie. 25. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. 26. PN-77/B Konstrukcje stalowe budowlane. Wymagania i badania. 27. PN-88/B Beton zwykły. 28. PN-73/B Prefabrykaty budowlane z betonu. Metody badań wytrzymałościowych. 29. PN-86/B Kruszywa mineralne do betonu. 30. PN-88/B Cement portlandzki. 31. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. 32. BN-78/ Lakier asfaltowy przeciwrdzewny do ochrony biernej szybkoschnący czarny. 33. BN-88/ Cement. Transport i przechowywanie. 34. BN-66/ Kruszywa naturalne do nawierzchni drogowych. świr Inne dokumenty 1.. Przepisy budowy urządzeń elektrycznych. PBUE wyd r. 2. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontaŝowych i rozbiórkowych. Dz. U. Nr 13 z dnia r. 3. Rozporządzenie Ministra Przemysłu z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej. Dz. U. Nr 81 z dnia r. 4.. Zarządzenie Ministra Górnictwa i Energetyki oraz Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie warunków technicznych, jakim powinna odpowiadać ochrona odgromowa sieci elektroenergetycznych. Dz. Bud. Nr 6, poz. 21 z 1969 r. 5. Instrukcja w sprawie zabezpieczenia przed korozją konstrukcji stalowych za pomocą pokryć malarskich - KOR-3A. -6-

9 -7-6. Ustawa o drogach publicznych z dnia r. Dz. U. Nr 14 z dnia Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branŝowe (BN), Kalwaria Zebrzydowska : Z A T W I E R D Z A M : data...
