D Zabezpieczenie sieci telefonicznej

Transkrypt

1 - 2 - Spis treści: 1. Wstęp 1.1. Przedmiot specyfikacji technicznej (ST) 1.2. Zakres stosowania ST 1.3. Zakres robót objętych ST 1.4. Określenia podstawowe 1.5. Ogólne wymagania dotyczące robót 2. Materiały 2.1. Ogólne wymagania dotyczące materiałów Materiały budowlane Cement Piasek Woda Materiały gotowe Prefabrykowane studnie kablowe SKR Rury HDPE 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Sprzęt do budowy linii telekomunikacyjnych. 4. Transport 4.1. Ogólne wymagania dotyczące transportu Transport materiałów i elementów. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Zabezpieczenie sieci telefonicznej. 6. Kontrola jakości robót 6.1. Ogólne zasady wykonania kontroli robót Kanalizacja telefoniczna 6.4. Ocena wyników badań. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Jednostka obmiarowa. 8. Odbiór robót 8.1. Zasady odbioru robót 9. Podstawa płatności 9.1. Zasady dotyczące płatności 9.2. Cena jednostkowa 10. Przepisy związane Normy Inne dokumenty

2 WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru przebudowy urządzeń telekomunikacyjnych kolidujących z budową ul. Polnej w m. BełŜyce Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres Robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót wymienionych w punkcie 1.1 w zakresie: - przebudowa i zabezpieczenie kabli ziemnych 1.4. Określenia podstawowe Określenia podane w niniejszej ST są zgodne z zamieszczonymi w normach przedmiotowych oraz ST D "Wymagania ogólne" Ogólne wymagania dotyczące Robót Ogólne wymagania dotyczące Robót podano w ST D "Wymagania ogólne". 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST D "Wymagania ogólne". Materiały do budowy kablowych linii telekomunikacyjnych nabywane są przez Wykonawcę u wytwórców. KaŜdy materiał musi mieć atest wytwórcy, stwierdzający zgodność jego wykonania z odpowiednimi normami Materiały budowlane Cement Do budowy studni kablowych zaleca się stosowanie cementu portlandzkiego, spełniającego wymagania normy PN-B [1]. Cement powinien być dostarczony w opakowaniach spełniających wymagania BN-88/ [2] i składowany w suchych i zadaszonych pomieszczeniach Piasek Piasek do budowy studni kablowych i układania rur powinien odpowiadać wymaganiom PN-B [3] Woda Woda do betonu powinna być odmiany I, zgodnie z wymaganiami PN-B [4]. Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny np. grudek Materiały gotowe Prefabrykowane studnie kablowe SKR-1. Prefabrykowane studnie kablowe powinny być wykonane z betonu klasy B 20 zgodnie z normą PN- B [5].

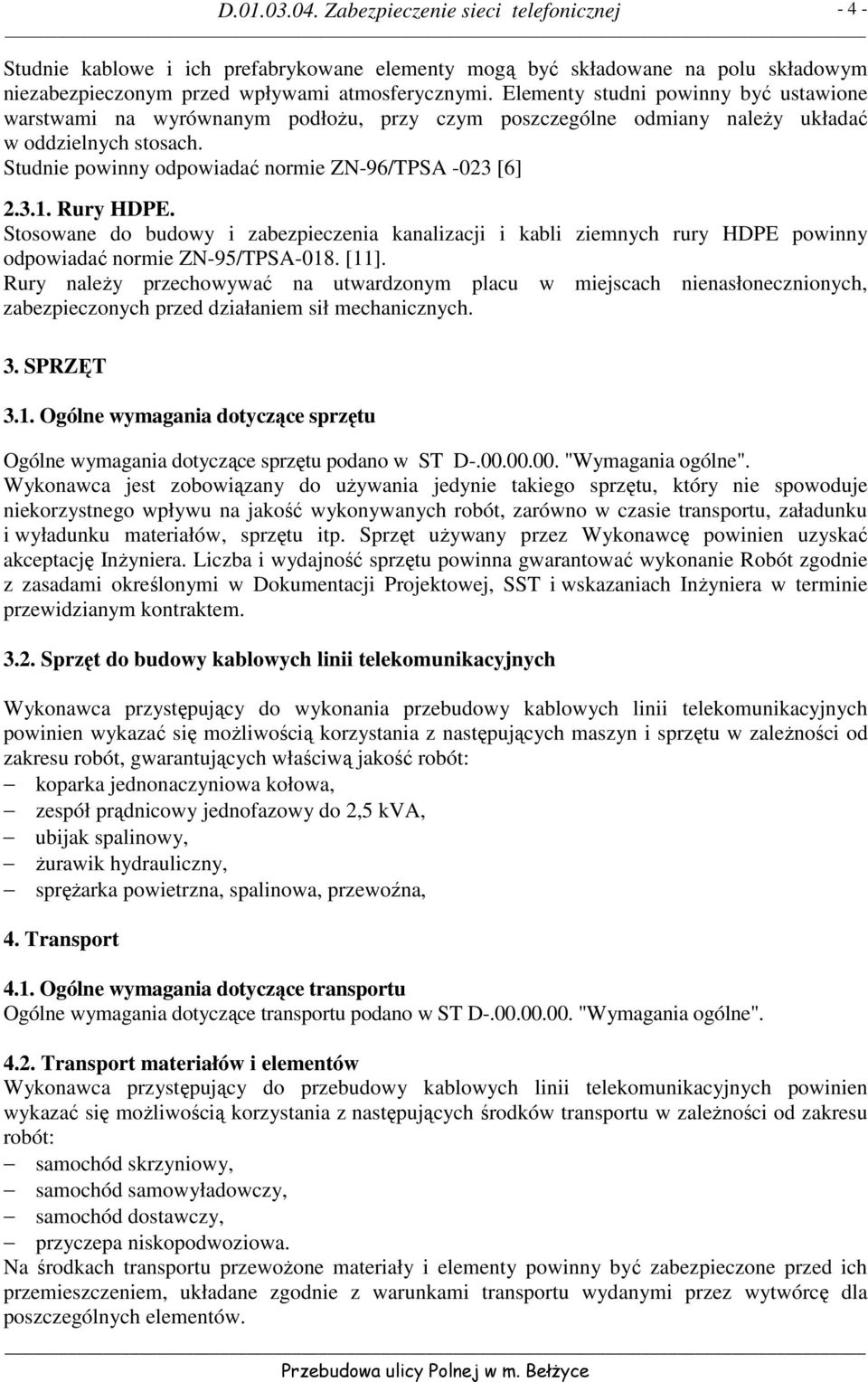

3 - 4 - Studnie kablowe i ich prefabrykowane elementy mogą być składowane na polu składowym niezabezpieczonym przed wpływami atmosferycznymi. Elementy studni powinny być ustawione warstwami na wyrównanym podłoŝu, przy czym poszczególne odmiany naleŝy układać w oddzielnych stosach. Studnie powinny odpowiadać normie ZN-96/TPSA -023 [6] Rury HDPE. Stosowane do budowy i zabezpieczenia kanalizacji i kabli ziemnych rury HDPE powinny odpowiadać normie ZN-95/TPSA-018. [11]. Rury naleŝy przechowywać na utwardzonym placu w miejscach nienasłonecznionych, zabezpieczonych przed działaniem sił mechanicznych. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D "Wymagania ogólne". Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt uŝywany przez Wykonawcę powinien uzyskać akceptację InŜyniera. Liczba i wydajność sprzętu powinna gwarantować wykonanie Robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, SST i wskazaniach InŜyniera w terminie przewidzianym kontraktem Sprzęt do budowy kablowych linii telekomunikacyjnych Wykonawca przystępujący do wykonania przebudowy kablowych linii telekomunikacyjnych powinien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu w zaleŝności od zakresu robót, gwarantujących właściwą jakość robót: koparka jednonaczyniowa kołowa, zespół prądnicowy jednofazowy do 2,5 kva, ubijak spalinowy, Ŝurawik hydrauliczny, spręŝarka powietrzna, spalinowa, przewoźna, 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D "Wymagania ogólne" Transport materiałów i elementów Wykonawca przystępujący do przebudowy kablowych linii telekomunikacyjnych powinien wykazać się moŝliwością korzystania z następujących środków transportu w zaleŝności od zakresu robót: samochód skrzyniowy, samochód samowyładowczy, samochód dostawczy, przyczepa niskopodwoziowa. Na środkach transportu przewoŝone materiały i elementy powinny być zabezpieczone przed ich przemieszczeniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów.

4 Wykonanie Robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonywania Robót podano w ST D "Wymagania ogólne". Przy budowie ulicy Spokojnej występują kolizje kabli ziemnych z projektowanym układem drogowym. PowyŜsze elementy naleŝy zabezpieczyć przez załoŝenie rur osłonowych w miejscach kolizyjnych. Roboty naleŝy wykonać zgodnie z normami i przepisami budowy oraz bezpieczeństwa i higieny pracy. Wykopy pozostałe po wybudowaniu kanalizacji telefonicznej powinny być zasypane zagęszczonym gruntem i wyrównane do poziomu terenu. Wskaźnik zagęszczenia powinien być równy 0, Zabezpieczenie sieci telefonicznej. Istniejąca sieć na odcinku kolizji z projektowanym układem drogowym zostanie zabezpieczona poprzez budowę studni kablowych typu SKR-1 w miejscach odgałęzienia trasy kablowej w pasie drogowym i załoŝenie rur osłonowych dwudzielnych typu AROT A110PS oraz rury rezerwowej typu AROT DVR110. Na skrzyŝowaniach z ul. Polną istniejące kable telefoniczne zabezpieczyć rurami osłonowymi typu AROT zgodnie z opisem na planie sytuacyjnym. Rury osłonowe układać metodą przekopu otwartego połówkowego, pozwalającą zachować komunikację w czasie prowadzenia robót. Rurę posadowić na głębokości min. 1,2 m od najniŝszej projektowanej rzędnej terenu w miejscu skrzyŝowania. Przekroczenia drogi publicznej naleŝy wykonać zapewniając utrzymanie stałego przejazdu. SkrzyŜowania naleŝy wykonać zgodnie z wymogami normy Telekomunikacji Polskiej ZN-96/TP S.A.-004 oraz właściwych norm branŝowych. Wybudowane studnie kablowe typu SKR-1 wyposaŝyć w pokrywy wewnętrzne zamykane zamkiem systemowym Abloy oraz w pokrywy zewnętrzne typu cięŝkiego. 6. Kontrola jakości Robót 6.1. Ogólne zasady wykonania kontroli robót Ogólne zasady kontroli jakości Robót podano w ST D "Wymagania ogólne". Celem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania InŜynierowi zgodności dostarczonych materiałów i realizowanych robót z Dokumentacją Projektową i SST. Przed przystąpieniem do badania, Wykonawca powinien powiadomić InŜyniera o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji InŜyniera. Wykonawca powiadamia pisemnie InŜyniera o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po pisemnej akceptacji odbioru przez InŜyniera. Kontrola jakości robót telekomunikacyjnych powinna odbywać się w obecności przedstawicieli TP S.A. Pionu Sieci, Obszaru w Lublinie. Jakość robót musi uzyskać akceptację tej instytucji. Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości lub atesty stosowanych materiałów Ocena wyników badań Przedstawioną do odbioru kanalizację wraz z kablami naleŝy uznać za wykonaną zgodnie z wymaganiami normy, jeŝeli sprawdzenia i pomiary podane w rozdziale 6 SST dały dodatni wynik. Elementy które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru.

5 OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D "Wymagania ogólne". Obmiaru robót dokonać naleŝy w oparciu o Dokumentację Projektową i ewentualnie dodatkowe ustalenia wynikłe w czasie budowy, akceptowane przez InŜyniera Jednostka obmiarowa Jednostką obmiarową kablowych linii telekomunikacyjnych jest: dla kanalizacji telefonicznej km/otw, dla kabli miedzianych km/para, 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D "Wymagania ogólne" Sposób odbioru robót Przy przekazywaniu kanalizacji teletechnicznej i kabli do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: aktualną powykonawczą dokumentację projektową, geodezyjną dokumentację powykonawczą, protokoły odbioru robót zanikających, protokół odbioru robót przez TP S.A. Pion Sieci Obszar Eksploatacji w Lublinie 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D "Wymagania ogólne" Cena jednostki obmiarowej Płatność za jednostkę obmiarową naleŝy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na podstawie atestów producenta urządzeń, oględzin i pomiarów sprawdzających. Cena wykonania robót obejmuje: roboty przygotowawcze, dostarczenie i zmontowanie urządzeń, uruchomienie przebudowywanych urządzeń, zdemontowanie kolizyjnych odcinków linii, transport zdemontowanych materiałów, przeprowadzeniu prób i konserwowanie urządzeń w okresie gwarancji, wykonanie inwentaryzacji urządzeń telekomunikacyjnych. 10. Przepisy związane Normy 1. PN-B Cement. Cement powszechnego uŝytku. Skład, wymagania i ocena zgodności. 2. BN-88/ Cement. Transport i przechowywanie. 3. PN-B Kruszywa mineralne do nawierzchni drogowych. Piasek. 4. PN-B Materiały budowlane. Woda do betonów i zapraw.

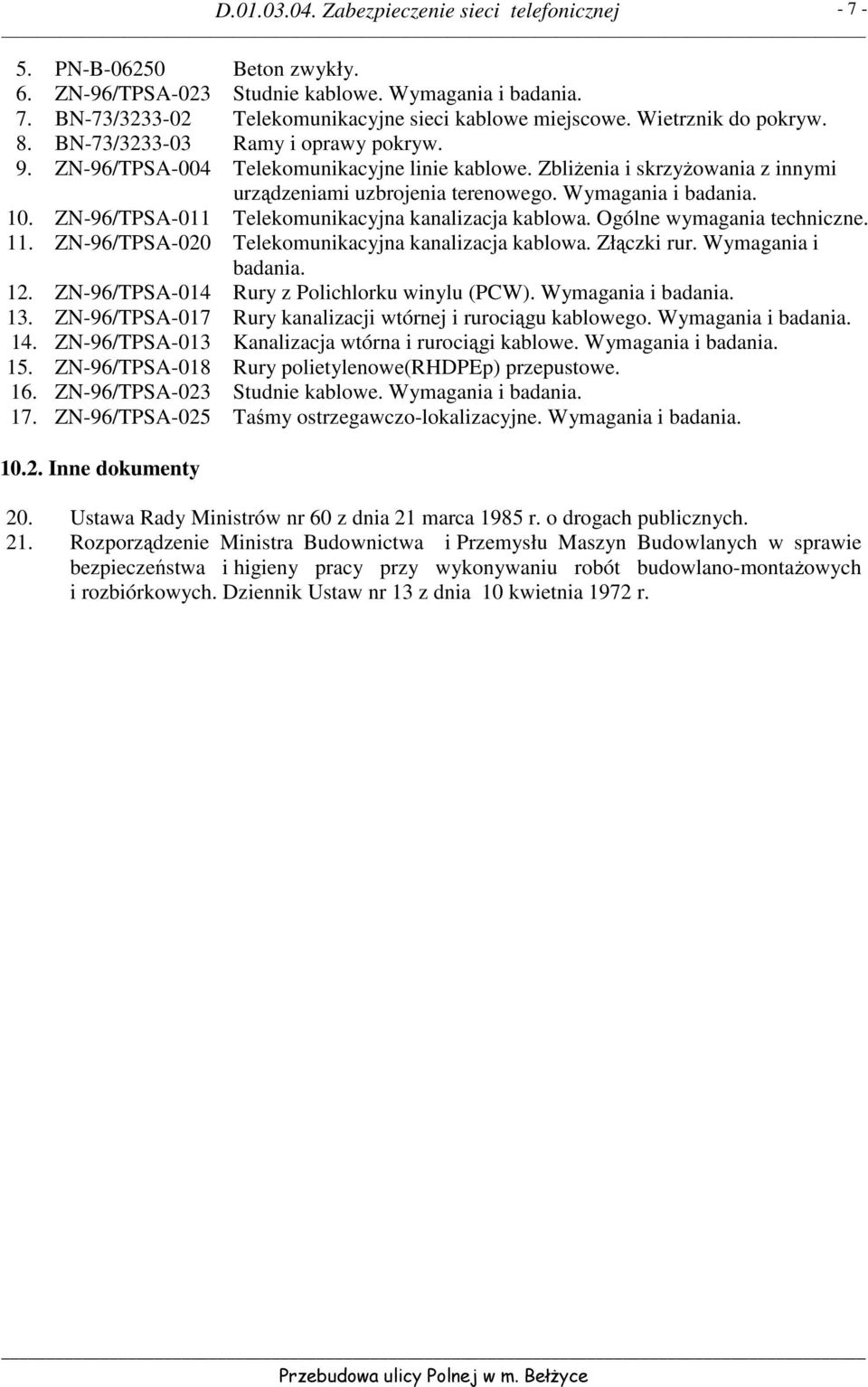

6 PN-B Beton zwykły. 6. ZN-96/TPSA-023 Studnie kablowe. Wymagania i badania. 7. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. 8. BN-73/ Ramy i oprawy pokryw. 9. ZN-96/TPSA-004 Telekomunikacyjne linie kablowe. ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego. Wymagania i badania. 10. ZN-96/TPSA-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. 11. ZN-96/TPSA-020 Telekomunikacyjna kanalizacja kablowa. Złączki rur. Wymagania i badania. 12. ZN-96/TPSA-014 Rury z Polichlorku winylu (PCW). Wymagania i badania. 13. ZN-96/TPSA-017 Rury kanalizacji wtórnej i rurociągu kablowego. Wymagania i badania. 14. ZN-96/TPSA-013 Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. 15. ZN-96/TPSA-018 Rury polietylenowe(rhdpep) przepustowe. 16. ZN-96/TPSA-023 Studnie kablowe. Wymagania i badania. 17. ZN-96/TPSA-025 Taśmy ostrzegawczo-lokalizacyjne. Wymagania i badania Inne dokumenty 20. Ustawa Rady Ministrów nr 60 z dnia 21 marca 1985 r. o drogach publicznych. 21. Rozporządzenie Ministra Budownictwa i Przemysłu Maszyn Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych. Dziennik Ustaw nr 13 z dnia 10 kwietnia 1972 r.
