1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ A URZĄDZENIA AUTOMATYKI KOLEJOWEJ

2 Spis treści Strona 1. WSTĘP Przedmiot STWIORB Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Informacje o terenie budowy Nazwy i kody CPV Określenia podstawowe MATERIAŁY Kable srk Materiały stosowane przy robotach kablowych i budowie studni SPRZĘT TRANSPORT WYKONANIE ROBÓT Budowa i demontaŝ kabli oraz urządzeń srk Budowa studni kablowych KONTROLA JAKOŚCI OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI Kontraktowe podstawy płatności Płatność częściowa PRZEPISY ZWIĄZANE...7 2

..4 3. SPRZĘT...4 4. TRANSPORT...4 5. WYKONANIE ROBÓT...4 5.1. Budowa i demontaŝ kabli oraz urządzeń srk...4 5.2. Budowa studni kablowych...5 6. KONTROLA JAKOŚCI.

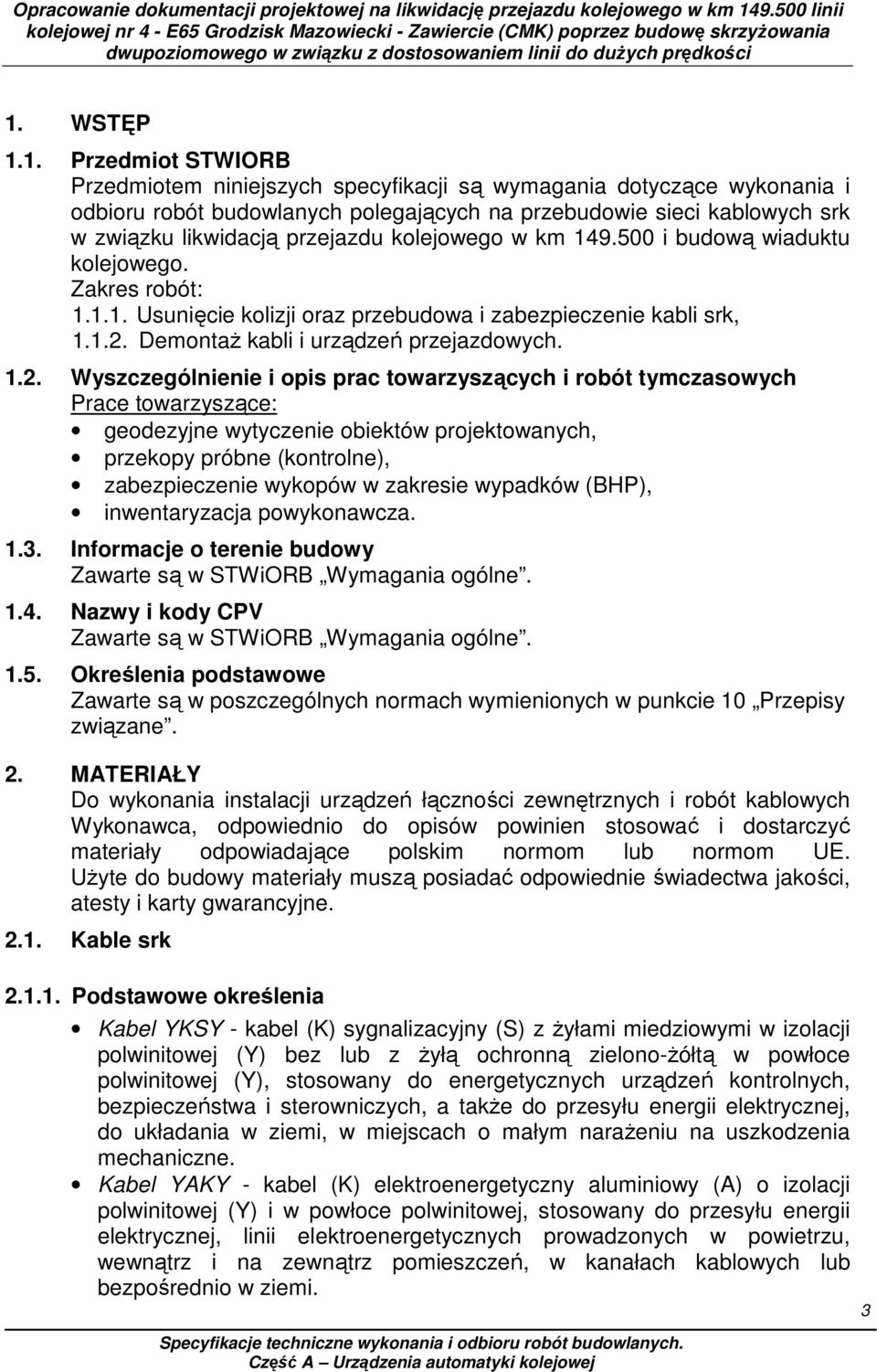

3 1. WSTĘP 1.1. Przedmiot STWIORB Przedmiotem niniejszych specyfikacji są wymagania dotyczące wykonania i odbioru robót budowlanych polegających na przebudowie sieci kablowych srk w związku likwidacją przejazdu kolejowego w km i budową wiaduktu kolejowego. Zakres robót: Usunięcie kolizji oraz przebudowa i zabezpieczenie kabli srk, DemontaŜ kabli i urządzeń przejazdowych Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Prace towarzyszące: geodezyjne wytyczenie obiektów projektowanych, przekopy próbne (kontrolne), zabezpieczenie wykopów w zakresie wypadków (BHP), inwentaryzacja powykonawcza Informacje o terenie budowy Zawarte są w STWiORB Wymagania ogólne Nazwy i kody CPV Zawarte są w STWiORB Wymagania ogólne Określenia podstawowe Zawarte są w poszczególnych normach wymienionych w punkcie 10 Przepisy związane. 2. MATERIAŁY Do wykonania instalacji urządzeń łączności zewnętrznych i robót kablowych Wykonawca, odpowiednio do opisów powinien stosować i dostarczyć materiały odpowiadające polskim normom lub normom UE. UŜyte do budowy materiały muszą posiadać odpowiednie świadectwa jakości, atesty i karty gwarancyjne Kable srk Podstawowe określenia Kabel YKSY - kabel (K) sygnalizacyjny (S) z Ŝyłami miedziowymi w izolacji polwinitowej (Y) bez lub z Ŝyłą ochronną zielono-ŝółtą w powłoce polwinitowej (Y), stosowany do energetycznych urządzeń kontrolnych, bezpieczeństwa i sterowniczych, a takŝe do przesyłu energii elektrycznej, do układania w ziemi, w miejscach o małym naraŝeniu na uszkodzenia mechaniczne. Kabel YAKY - kabel (K) elektroenergetyczny aluminiowy (A) o izolacji polwinitowej (Y) i w powłoce polwinitowej, stosowany do przesyłu energii elektrycznej, linii elektroenergetycznych prowadzonych w powietrzu, wewnątrz i na zewnątrz pomieszczeń, w kanałach kablowych lub bezpośrednio w ziemi. 3

DemontaŜ kabli i urządzeń przejazdowych. 1.2.

4 2.2. Materiały stosowane przy robotach kablowych i budowie studni rury osłonowe HDPE 110/6,3, folia ostrzegawcza PCW z napisem określającym typ kabla i właściciela, materiały do montaŝu złącz na kablach miedzianych z Ŝyłami o izolacji polietylenowej, przywieszki informacyjne, studnie kablowe SKR-2, zabezpieczenie studni kablowych np. system PIOCH. 3. SPRZĘT Dobór sprzętu do wykonania robót kablowych pozostawia się do uznania Wykonawcy robót pod warunkiem : zachowania wymagań technologicznych wykonywanych robót, zapewnienia wymaganych wyników pomiarów i badań, zapewnienia przy budowie bezpieczeństwa i ochrony zdrowia pracownikom. 4. TRANSPORT Przewiduje się przewóz materiałów i urządzeń dla instalacji srk od producenta do placu budowy. 5. WYKONANIE ROBÓT 5.1. Budowa i demontaŝ kabli oraz urządzeń srk Roboty kablowe mogą być wykonywane ręcznie lub mechanicznie, odpowiednio do zatwierdzonego projektu organizacji i harmonogramu robót uwzględniającego wszystkie warunki budowy. Do wykonania podsypki na dnie rowów kablowych oraz na ułoŝonych kablach naleŝy uŝywać piasek zwykły do betonów (0,2m). Do zasypania rowów kablowych moŝe być uŝyty grunt wydobyty z tego samego wykopu bez zanieczyszczeń (gruz, odpadki budowlane). Wszystkie materiały do budowy (kable, mufy kablowe, rury ochronne, złączki rur i inne) naleŝy dostarczyć ze świadectwami jakości i kartami gwarancyjnymi. Przed rozpoczęciem budowy i przebudowy niezbędne jest dokonanie trasowania linii kablowych metodami geodezyjnymi na podstawie współrzędnych lokalizacyjnych. Wszystkie roboty dotyczące przebudowy kabli muszą być prowadzone pod nadzorem ich właścicieli: PKP PLK S.A. Zakładu Linii Kolejowych w Kielcach. Zabezpieczenie kabli srk na wiadukcie musi być wykonane zgodnie z opisami i warunkami technicznymi ujętymi w projekcie budowlanym i wykonawczym. Osłony złączy kablowych dla kabli XzTKMXpw i YKSY winy być typu XAGA 500 a dla kabli YAKY typu ZRM2. Przed i po przebudowie kabli naleŝy wykonać pomiary rezystancji izolacji Ŝył wg KNR 5-26 tab

SPRZĘT Dobór sprzętu do wykonania robót kablowych pozostawia się do uznania Wykonawcy robót pod warunkiem : zachowania wymagań technologicznych wykonywanych robót, zapewnienia wymaganych wyników

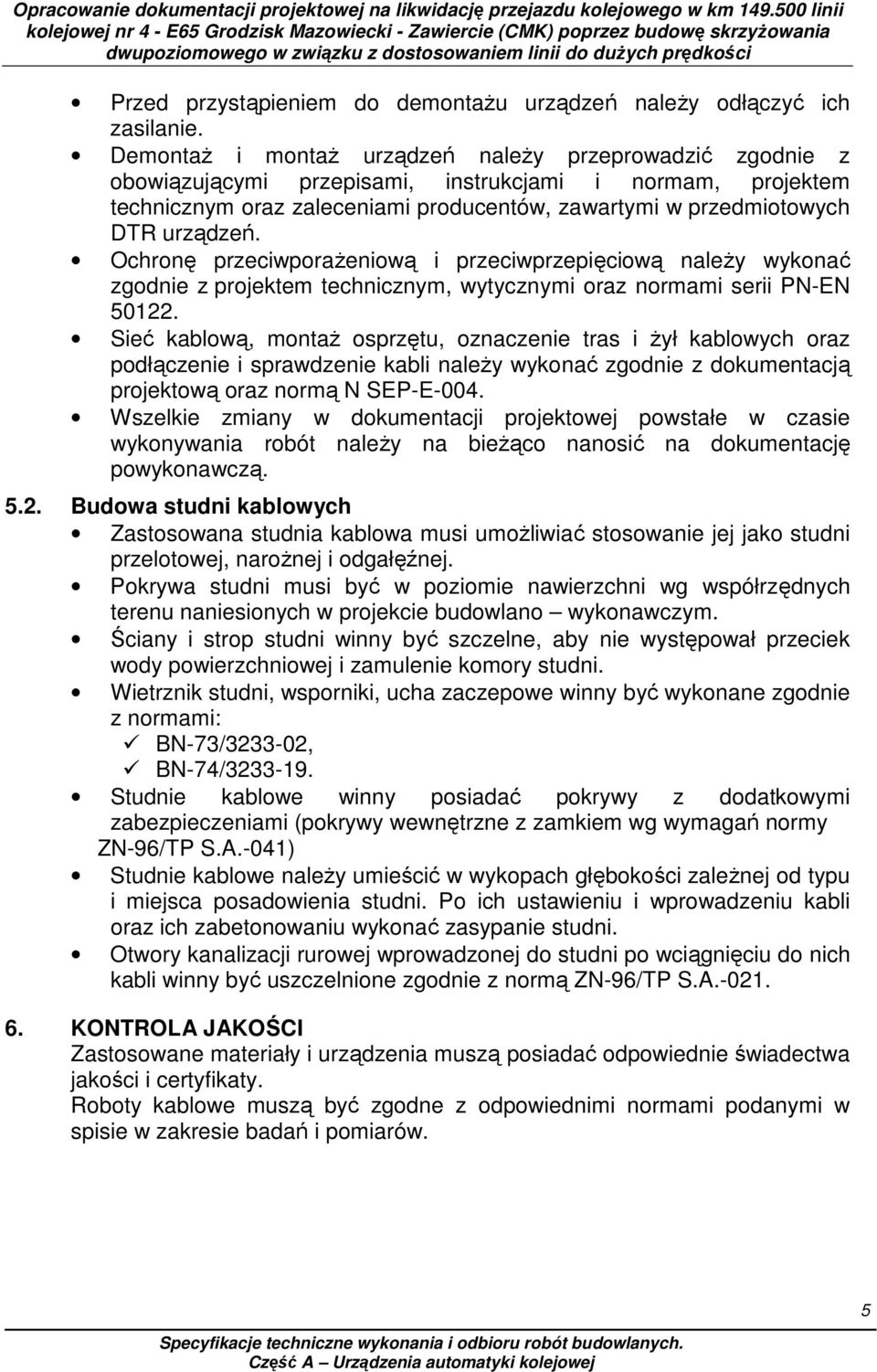

5 Przed przystąpieniem do demontaŝu urządzeń naleŝy odłączyć ich zasilanie. DemontaŜ i montaŝ urządzeń naleŝy przeprowadzić zgodnie z obowiązującymi przepisami, instrukcjami i normam, projektem technicznym oraz zaleceniami producentów, zawartymi w przedmiotowych DTR urządzeń. Ochronę przeciwporaŝeniową i przeciwprzepięciową naleŝy wykonać zgodnie z projektem technicznym, wytycznymi oraz normami serii PN-EN Sieć kablową, montaŝ osprzętu, oznaczenie tras i Ŝył kablowych oraz podłączenie i sprawdzenie kabli naleŝy wykonać zgodnie z dokumentacją projektową oraz normą N SEP-E-004. Wszelkie zmiany w dokumentacji projektowej powstałe w czasie wykonywania robót naleŝy na bieŝąco nanosić na dokumentację powykonawczą Budowa studni kablowych Zastosowana studnia kablowa musi umoŝliwiać stosowanie jej jako studni przelotowej, naroŝnej i odgałęźnej. Pokrywa studni musi być w poziomie nawierzchni wg współrzędnych terenu naniesionych w projekcie budowlano wykonawczym. Ściany i strop studni winny być szczelne, aby nie występował przeciek wody powierzchniowej i zamulenie komory studni. Wietrznik studni, wsporniki, ucha zaczepowe winny być wykonane zgodnie z normami: BN-73/ , BN-74/ Studnie kablowe winny posiadać pokrywy z dodatkowymi zabezpieczeniami (pokrywy wewnętrzne z zamkiem wg wymagań normy ZN-96/TP S.A.-041) Studnie kablowe naleŝy umieścić w wykopach głębokości zaleŝnej od typu i miejsca posadowienia studni. Po ich ustawieniu i wprowadzeniu kabli oraz ich zabetonowaniu wykonać zasypanie studni. Otwory kanalizacji rurowej wprowadzonej do studni po wciągnięciu do nich kabli winny być uszczelnione zgodnie z normą ZN-96/TP S.A KONTROLA JAKOŚCI Zastosowane materiały i urządzenia muszą posiadać odpowiednie świadectwa jakości i certyfikaty. Roboty kablowe muszą być zgodne z odpowiednimi normami podanymi w spisie w zakresie badań i pomiarów. 5

Ochronę przeciwporaŝeniową i przeciwprzepięciową naleŝy wykonać zgodnie z projektem technicznym, wytycznymi oraz normami serii PN-EN 50122.

6 7. OBMIAR ROBÓT Jednostką obmiarową dla kabli i rur jest 1 m, natomiast dla urządzeń 1 szt. lub 1 komplet*. Obmiaru robót dokonuje Wykonawca w sposób określony w warunkach kontraktu. Sporządzony obmiar robót Wykonawca uzgadnia z InŜynierem w trybie ustalonym przez InŜyniera. w cenie 1m naleŝy ująć pomiary. 8. ODBIÓR ROBÓT Odbioru robót dokonuje zespół powołany przez InŜyniera po całkowitym zakończeniu prac i dokonaniu pomiarów oraz prób. Przy fazowaniu robót winny odbywać się odbiory dotyczące zakresu przyjętego dla danej fazy. Przyjęcie robót moŝe nastąpić tylko po uzyskaniu pozytywnych wyników wszystkich niezbędnych, wymaganych kontraktem lub normami przeprowadzonych prób i pomiarów, jak równieŝ pod warunkiem wykonania prac zgodnie z dokumentacją projektową, obowiązującymi normami i przepisami oraz wymaganiami określonymi w STWiORB - Wymagania ogólne. Wykonanie dokumentacji powykonawczej jest obligatoryjne. Sporządza ją Wykonawca Robót w następujących zakresach: w zakresie technicznym z uwzględnieniem podziału na części wynikającego z władania środkami trwałymi, w zakresie geodezyjnym z uwzględnieniem tras kablowych i lokalizacji obiektów. Do sporządzenia dokumentacji powykonawczej geodezyjnej naleŝy wykorzystać mapę do celów projektowych uŝytą do zatwierdzenia projektu budowlanego. Dokumentacja ta winna być przekazana do ośrodka geodezji kolejowej i właściwych administracyjnie ośrodków geodezji państwowej. Dokumentacja powykonawcza winna być potwierdzona przez inspektora budowy. Jako załącznik do dokumentacji powykonawczej powinny być dołączone: aprobaty techniczne, certyfikaty, deklaracje zgodności, świadectwa jakości i.t.p. na materiały podstawowe uŝyte do budowy, protokóły odbioru indywidualnych robót wykonanych przy zbliŝeniach i skrzyŝowaniach z innymi urządzeniami uzbrojenia podziemnego, Pomiary kabla zgodnie z KNR 5-26 tab

ODBIÓR ROBÓT Odbioru robót dokonuje zespół powołany przez InŜyniera po całkowitym zakończeniu prac i dokonaniu pomiarów oraz prób.

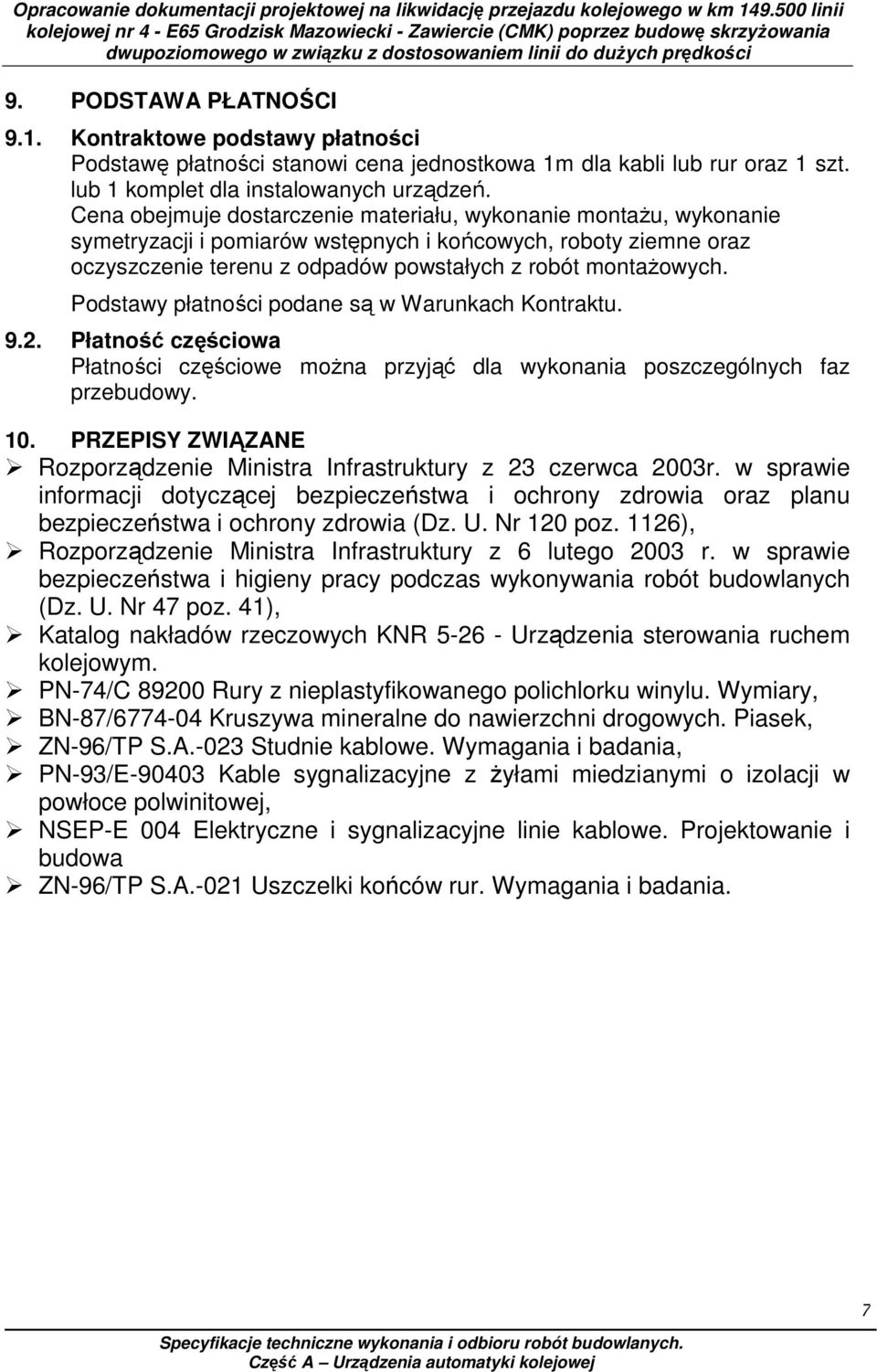

7 9. PODSTAWA PŁATNOŚCI 9.1. Kontraktowe podstawy płatności Podstawę płatności stanowi cena jednostkowa 1m dla kabli lub rur oraz 1 szt. lub 1 komplet dla instalowanych urządzeń. Cena obejmuje dostarczenie materiału, wykonanie montaŝu, wykonanie symetryzacji i pomiarów wstępnych i końcowych, roboty ziemne oraz oczyszczenie terenu z odpadów powstałych z robót montaŝowych. Podstawy płatności podane są w Warunkach Kontraktu Płatność częściowa Płatności częściowe moŝna przyjąć dla wykonania poszczególnych faz przebudowy. 10. PRZEPISY ZWIĄZANE Rozporządzenie Ministra Infrastruktury z 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126), Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 41), Katalog nakładów rzeczowych KNR Urządzenia sterowania ruchem kolejowym. PN-74/C Rury z nieplastyfikowanego polichlorku winylu. Wymiary, BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek, ZN-96/TP S.A.-023 Studnie kablowe. Wymagania i badania, PN-93/E Kable sygnalizacyjne z Ŝyłami miedzianymi o izolacji w powłoce polwinitowej, NSEP-E 004 Elektryczne i sygnalizacyjne linie kablowe. Projektowanie i budowa ZN-96/TP S.A.-021 Uszczelki końców rur. Wymagania i badania. 7

Podstawy płatności podane są w Warunkach Kontraktu. 9.2. Płatność częściowa Płatności częściowe moŝna przyjąć dla wykonania poszczególnych faz przebudowy. 10.
