SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. Instalacje elektryczne SAP ST 03.01

Transkrypt

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Instalacje elektryczne SAP ST 03.01

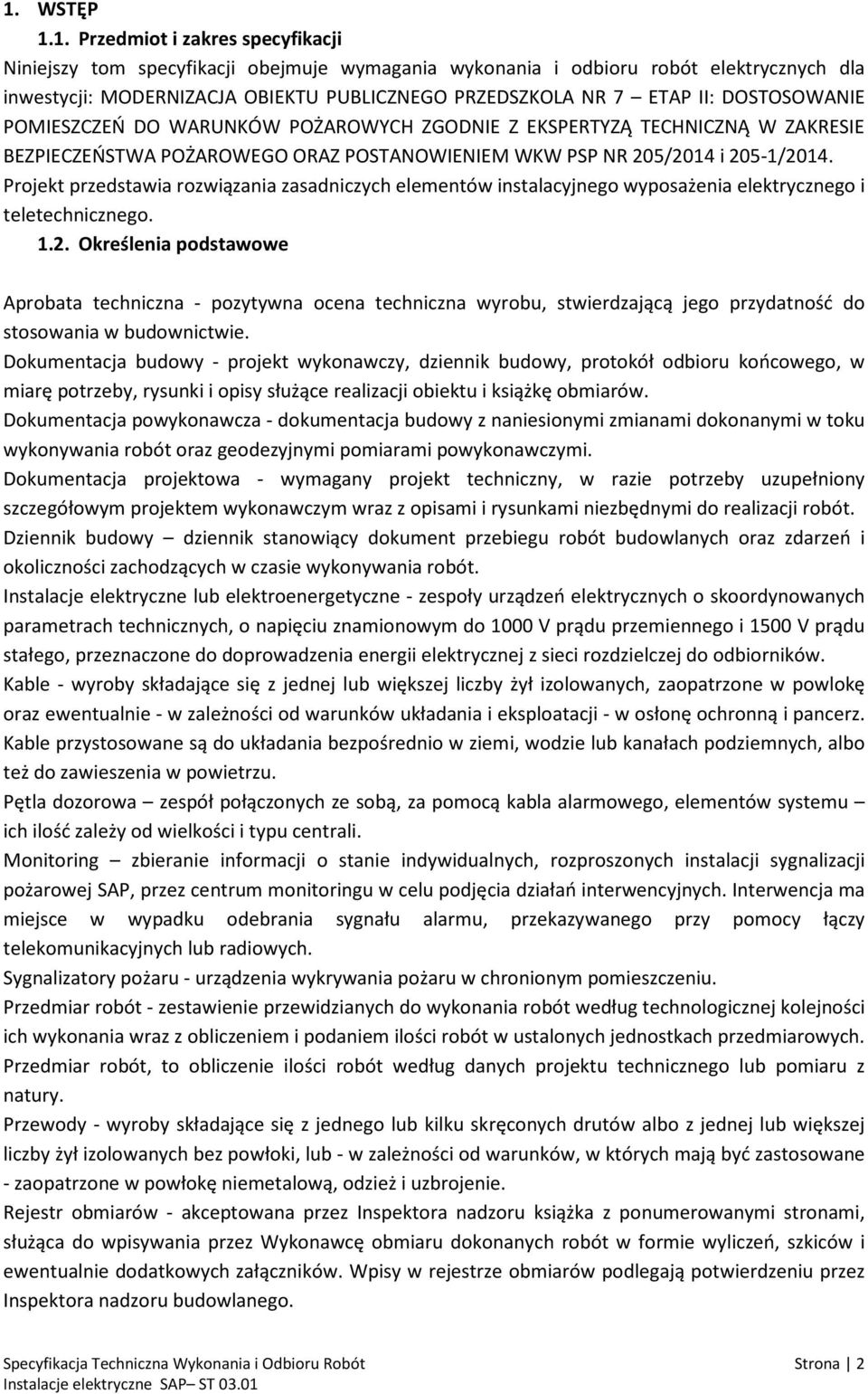

2 1. WSTĘP 1.1. Przedmiot i zakres specyfikacji Niniejszy tom specyfikacji obejmuje wymagania wykonania i odbioru robót elektrycznych dla inwestycji: MODERNIZACJA OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 7 ETAP II: DOSTOSOWANIE POMIESZCZEŃ DO WARUNKÓW POŻAROWYCH ZGODNIE Z EKSPERTYZĄ TECHNICZNĄ W ZAKRESIE BEZPIECZEŃSTWA POŻAROWEGO ORAZ POSTANOWIENIEM WKW PSP NR 205/2014 i 205-1/2014. Projekt przedstawia rozwiązania zasadniczych elementów instalacyjnego wyposażenia elektrycznego i teletechnicznego Określenia podstawowe Aprobata techniczna - pozytywna ocena techniczna wyrobu, stwierdzającą jego przydatność do stosowania w budownictwie. Dokumentacja budowy - projekt wykonawczy, dziennik budowy, protokół odbioru końcowego, w miarę potrzeby, rysunki i opisy służące realizacji obiektu i książkę obmiarów. Dokumentacja powykonawcza - dokumentacja budowy z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi. Dokumentacja projektowa - wymagany projekt techniczny, w razie potrzeby uzupełniony szczegółowym projektem wykonawczym wraz z opisami i rysunkami niezbędnymi do realizacji robót. Dziennik budowy dziennik stanowiący dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie wykonywania robót. Instalacje elektryczne lub elektroenergetyczne - zespoły urządzeń elektrycznych o skoordynowanych parametrach technicznych, o napięciu znamionowym do 1000 V prądu przemiennego i 1500 V prądu stałego, przeznaczone do doprowadzenia energii elektrycznej z sieci rozdzielczej do odbiorników. Kable - wyroby składające się z jednej lub większej liczby żył izolowanych, zaopatrzone w powlokę oraz ewentualnie - w zależności od warunków układania i eksploatacji - w osłonę ochronną i pancerz. Kable przystosowane są do układania bezpośrednio w ziemi, wodzie lub kanałach podziemnych, albo też do zawieszenia w powietrzu. Pętla dozorowa zespół połączonych ze sobą, za pomocą kabla alarmowego, elementów systemu ich ilość zależy od wielkości i typu centrali. Monitoring zbieranie informacji o stanie indywidualnych, rozproszonych instalacji sygnalizacji pożarowej SAP, przez centrum monitoringu w celu podjęcia działań interwencyjnych. Interwencja ma miejsce w wypadku odebrania sygnału alarmu, przekazywanego przy pomocy łączy telekomunikacyjnych lub radiowych. Sygnalizatory pożaru - urządzenia wykrywania pożaru w chronionym pomieszczeniu. Przedmiar robót - zestawienie przewidzianych do wykonania robót według technologicznej kolejności ich wykonania wraz z obliczeniem i podaniem ilości robót w ustalonych jednostkach przedmiarowych. Przedmiar robót, to obliczenie ilości robót według danych projektu technicznego lub pomiaru z natury. Przewody - wyroby składające się z jednego lub kilku skręconych drutów albo z jednej lub większej liczby żył izolowanych bez powłoki, lub - w zależności od warunków, w których mają być zastosowane - zaopatrzone w powłokę niemetalową, odzież i uzbrojenie. Rejestr obmiarów - akceptowana przez Inspektora nadzoru książka z ponumerowanymi stronami, służąca do wpisywania przez Wykonawcę obmiaru dokonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inspektora nadzoru budowlanego. Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 2

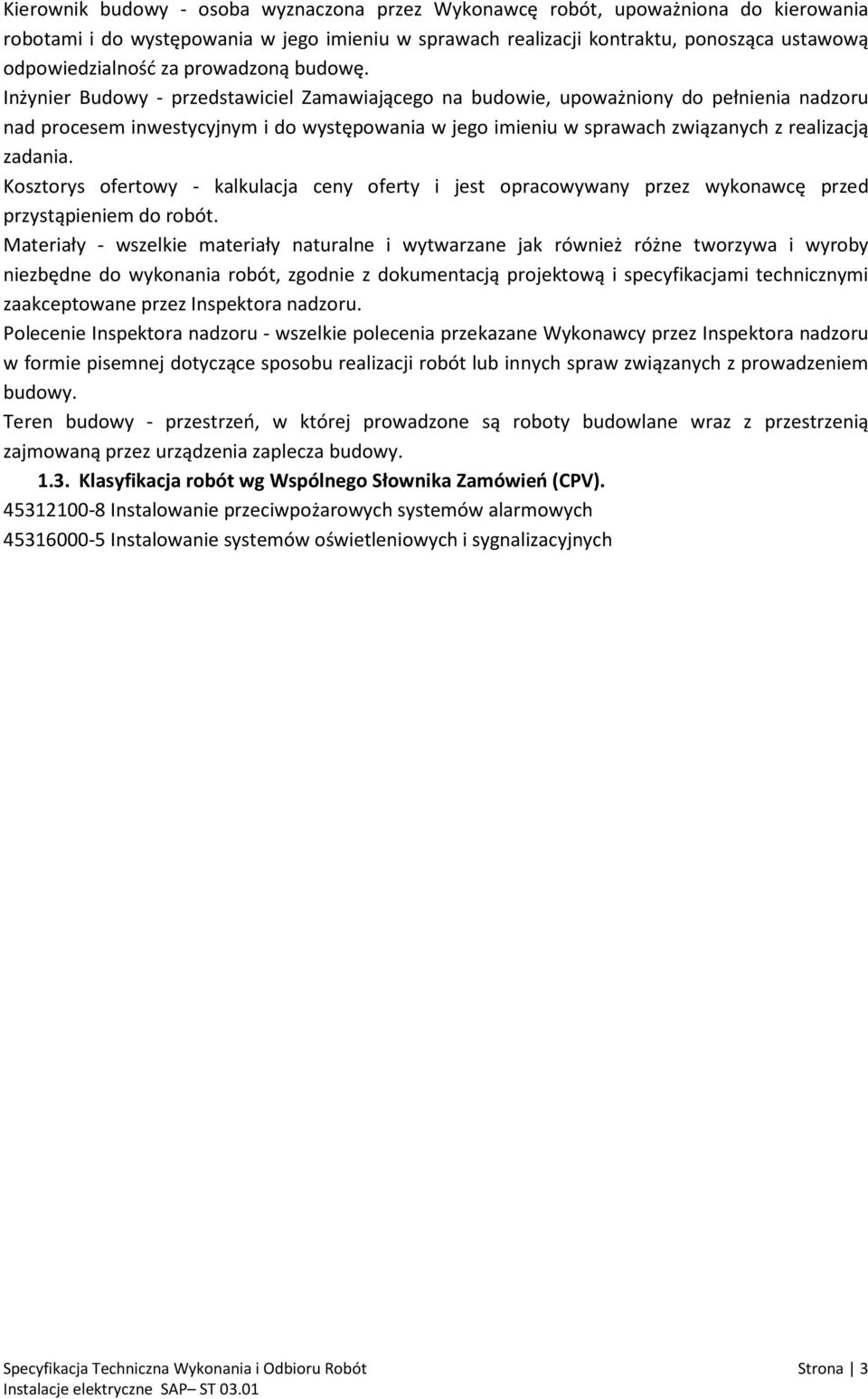

3 Kierownik budowy - osoba wyznaczona przez Wykonawcę robót, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu, ponosząca ustawową odpowiedzialność za prowadzoną budowę. Inżynier Budowy - przedstawiciel Zamawiającego na budowie, upoważniony do pełnienia nadzoru nad procesem inwestycyjnym i do występowania w jego imieniu w sprawach związanych z realizacją zadania. Kosztorys ofertowy - kalkulacja ceny oferty i jest opracowywany przez wykonawcę przed przystąpieniem do robót. Materiały - wszelkie materiały naturalne i wytwarzane jak również różne tworzywa i wyroby niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami technicznymi zaakceptowane przez Inspektora nadzoru. Polecenie Inspektora nadzoru - wszelkie polecenia przekazane Wykonawcy przez Inspektora nadzoru w formie pisemnej dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. Teren budowy - przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV) Instalowanie przeciwpożarowych systemów alarmowych Instalowanie systemów oświetleniowych i sygnalizacyjnych Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 3

4 2. WYMAGANIA DOTYCZACE WŁASCIWOSCI WYROBÓW I MATERIAŁÓW Wszelkie stosowane materiały powinny być nowe oraz posiadać dopuszczenie do stosowania w budownictwie jak również co najmniej jeden z niżej wymienionych dokumentów : Atest, Certyfikat, aprobatę techniczną, certyfikat zgodności, świadectwo dopuszczenia Rodzaj materiałów Elementy i urządzenia stanowiące kompletny system spełniający wymagania należy dobierać zgodnie z opisami materiałów w pozycjach przedmiaru. Pozostałe materiały mogą być zamieniane po konsultacji z Inwestorem pod warunkiem zastosowania ścisłych odpowiedników posiadających wymagane atesty lub certyfikaty. W przypadku wystąpienia konieczności zmiany systemu decyzja taka wymaga pisemnej zgody Inwestora. Podstawowe materiały przewidziane w realizacji inwestycji: Centrala oddymiania typu MCR A Centrala oddymiania ma możliwość: ręcznego uruchomienia alarmu z przycisków oddymiania przekazywania informacji o alarmie pożarowym za pomocą styków przekaźnika alarmowego NO/NC (moduł dodatkowy nie stanowiący standardowego wyposażenia centrali) przekazywania sygnału o uszkodzeniu za pomocą styków przekaźnika uszkodzenia NO/NC (moduł dodatkowy nie stanowiący standardowego wyposażenia centrali) ręcznego sterowania napędów w funkcji przewietrzania automatycznego zamykania klap pracujących w trybie przewietrzania na skutek sygnału z układu wykrywania deszczu i wiatru Funkcje alarmu pożarowego centrali mają priorytet nad funkcjami przewietrzania. Centrale wyposażono w listwę zaciskową z wyjściami pozwalającymi na bezpośrednie podłączenie czujki wiatrowo-deszczowej oraz linii chwytaków elektromagnetycznych. Centrala posiada układ podtrzymania pracy przy zaniku napięcia zasilania 230VAC. Pojemność akumulatorów dobierana jest tak by przez 72 godziny podtrzymać pracę systemu. Parametry techniczne: moc znamionowa 240VA/500VA napięcie znamionowe 230V AC, 50Hz wyjście napięciowe 24V DC, maks. prąd obciążenia wyjścia napędów 16A/16A, maks. prąd obciążenia wyjścia chwytaków 0,5A, emisja zakłóceń EN , EN 55022, odporność na zakłócenia EN , EN do -6, EN wymiary obudowy - 262x262x81mm, kategoria ochrony II stopień, temperatura pracy do +55oC, stopień ochrony IP42 Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 4

5 Centrala sygnalizacji pożarowej POLON 4200 liczba linii dozorowych: 4 liczba stref dozorowych: 256 liczba wariantów alarmowania: 17 max. ilość czujek na linii: 64 zasilanie podstawowe: 230V zasilanie rezerwowe (akumulatory): 2x 12V/17-38Ah współpraca: czujki szeregu 4040, szeregu 40 temperatura pracy: -5 ~ +40 C wilgotność pracy: 80% (przy +40 C) szczelność obudowy: IP30 masa (bez akumulatorów): < 11kg wymiary: 393 x 483 x 190mm Optyczna czujka dymu DOR-40 Napięcie pracy 12 V 28 V Maksymalny pobór prądu 60 µa Prąd alarmowania 20 ma Czułość czujki 0,2 db/m Maksymalna wysokość instalowania *) 12 m *) Maksymalna powierzchnia dozorowania *) m2 *) Temperatura pracy -25 C do +55 C Dopuszczalna wilgotność względna do 95 % przy 40 C Wymiary (bez gniazda) średnica 115, wysokość 43 mm Masa (bez gniazda) 0,15 kg Kolor czujki (standardowy) biały *) Patrz obowiązujące wytyczne projektowania Przycisk ROP Dane Techniczne: Napięcie pracy; 16,5 24 V Pobór prądu w stanie dozorowania: < 135 µa Kodowanie adresu: Przekrój dołączanych przewodów: Temperatura pracy: Szczelność obudowy: IP 30 Wymiary: Masa: Automatycznie z centrali Max 2.5 mm² Od -25 Ë C +55 Ë C 87 x 87 x 53 mm < 0,5 kg Przycisk przewietrzania LT - podtynkowy przycisk przewietrzania również jako kombinacja z przełącznikami automatyki pogodowej - w wykonaniu podtynkowym - funkcje: OTWIERANIE - ZATRZYMANIE - ZAMYKANIE przy pomocy podwójnego przycisku z nieryglowanymi zestykami zwiernymi Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 5

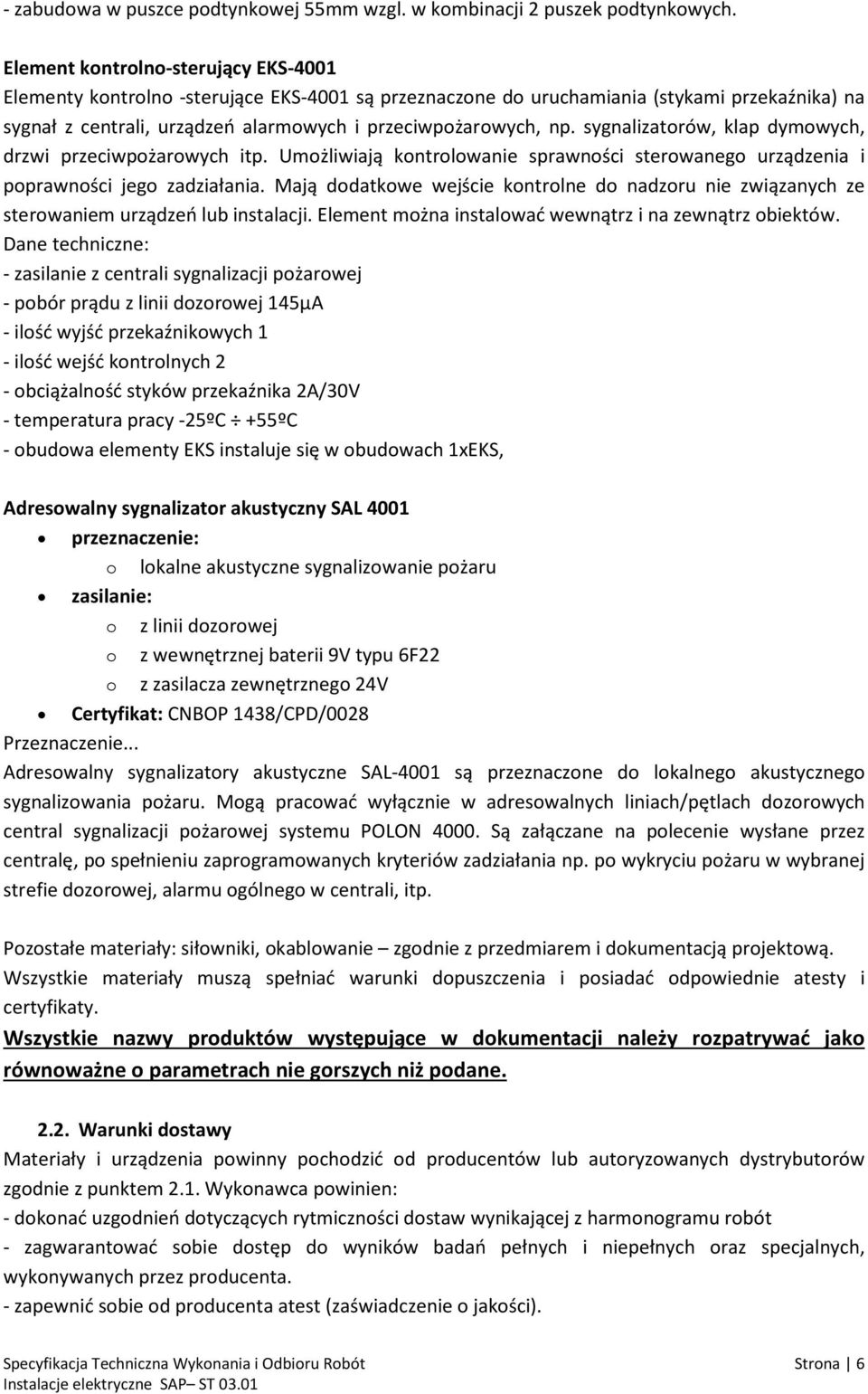

6 - zabudowa w puszce podtynkowej 55mm wzgl. w kombinacji 2 puszek podtynkowych. Element kontrolno-sterujący EKS-4001 Elementy kontrolno -sterujące EKS-4001 są przeznaczone do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych, np. sygnalizatorów, klap dymowych, drzwi przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Element można instalować wewnątrz i na zewnątrz obiektów. Dane techniczne: - zasilanie z centrali sygnalizacji pożarowej - pobór prądu z linii dozorowej 145μA - ilość wyjść przekaźnikowych 1 - ilość wejść kontrolnych 2 - obciążalność styków przekaźnika 2A/30V - temperatura pracy -25ºC +55ºC - obudowa elementy EKS instaluje się w obudowach 1xEKS, Adresowalny sygnalizator akustyczny SAL 4001 przeznaczenie: o lokalne akustyczne sygnalizowanie pożaru zasilanie: o z linii dozorowej o z wewnętrznej baterii 9V typu 6F22 o z zasilacza zewnętrznego 24V Certyfikat: CNBOP 1438/CPD/0028 Przeznaczenie... Adresowalny sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemu POLON Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania np. po wykryciu pożaru w wybranej strefie dozorowej, alarmu ogólnego w centrali, itp. Pozostałe materiały: siłowniki, okablowanie zgodnie z przedmiarem i dokumentacją projektową. Wszystkie materiały muszą spełniać warunki dopuszczenia i posiadać odpowiednie atesty i certyfikaty. Wszystkie nazwy produktów występujące w dokumentacji należy rozpatrywać jako równoważne o parametrach nie gorszych niż podane Warunki dostawy Materiały i urządzenia powinny pochodzić od producentów lub autoryzowanych dystrybutorów zgodnie z punktem 2.1. Wykonawca powinien: - dokonać uzgodnień dotyczących rytmiczności dostaw wynikającej z harmonogramu robót - zagwarantować sobie dostęp do wyników badań pełnych i niepełnych oraz specjalnych, wykonywanych przez producenta. - zapewnić sobie od producenta atest (zaświadczenie o jakości). Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 6

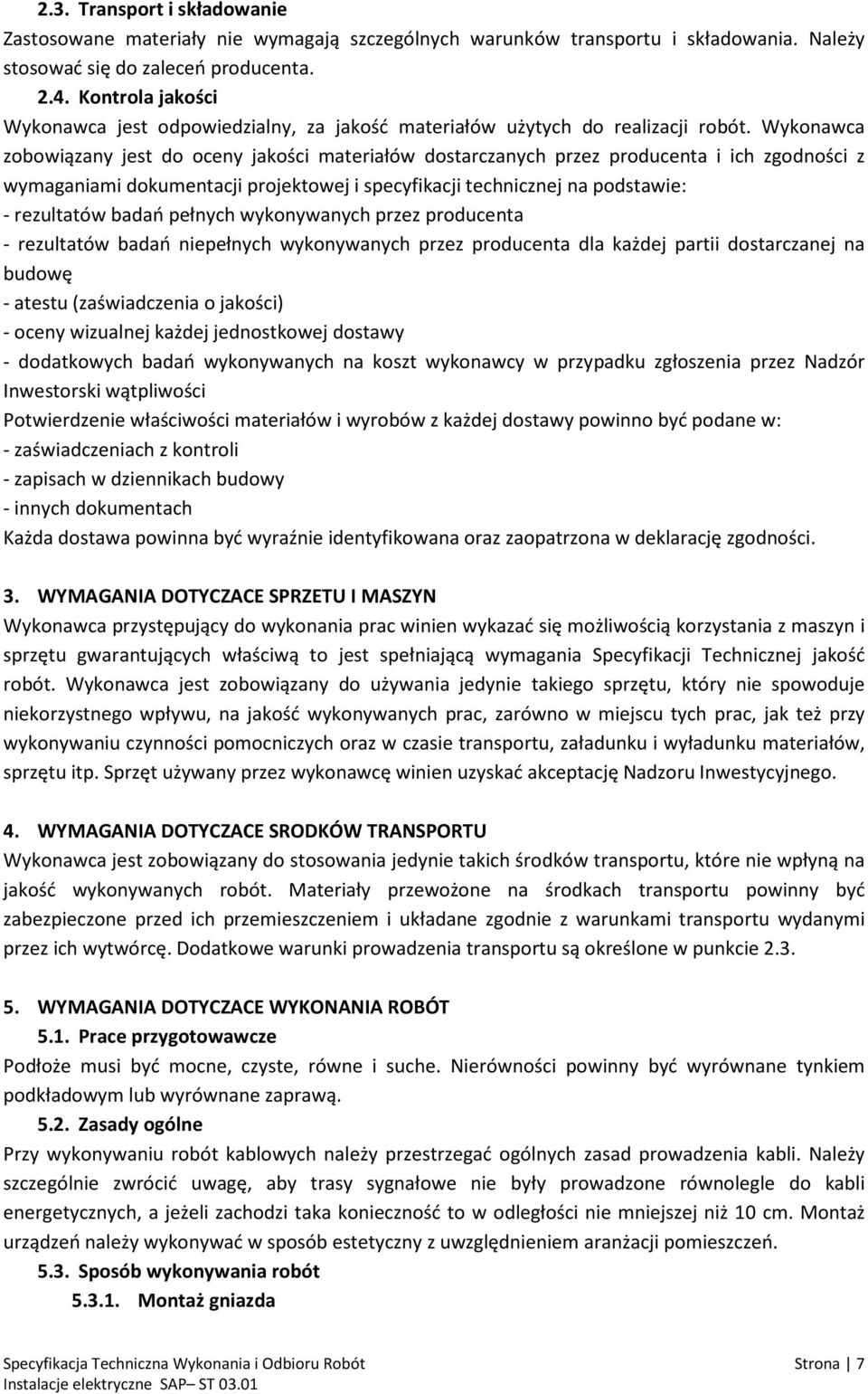

7 2.3. Transport i składowanie Zastosowane materiały nie wymagają szczególnych warunków transportu i składowania. Należy stosować się do zaleceń producenta Kontrola jakości Wykonawca jest odpowiedzialny, za jakość materiałów użytych do realizacji robót. Wykonawca zobowiązany jest do oceny jakości materiałów dostarczanych przez producenta i ich zgodności z wymaganiami dokumentacji projektowej i specyfikacji technicznej na podstawie: - rezultatów badań pełnych wykonywanych przez producenta - rezultatów badań niepełnych wykonywanych przez producenta dla każdej partii dostarczanej na budowę - atestu (zaświadczenia o jakości) - oceny wizualnej każdej jednostkowej dostawy - dodatkowych badań wykonywanych na koszt wykonawcy w przypadku zgłoszenia przez Nadzór Inwestorski wątpliwości Potwierdzenie właściwości materiałów i wyrobów z każdej dostawy powinno być podane w: - zaświadczeniach z kontroli - zapisach w dziennikach budowy - innych dokumentach Każda dostawa powinna być wyraźnie identyfikowana oraz zaopatrzona w deklarację zgodności. 3. WYMAGANIA DOTYCZACE SPRZETU I MASZYN Wykonawca przystępujący do wykonania prac winien wykazać się możliwością korzystania z maszyn i sprzętu gwarantujących właściwą to jest spełniającą wymagania Specyfikacji Technicznej jakość robót. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych prac, zarówno w miejscu tych prac, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę winien uzyskać akceptację Nadzoru Inwestycyjnego. 4. WYMAGANIA DOTYCZACE SRODKÓW TRANSPORTU Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną na jakość wykonywanych robót. Materiały przewożone na środkach transportu powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. Dodatkowe warunki prowadzenia transportu są określone w punkcie WYMAGANIA DOTYCZACE WYKONANIA ROBÓT 5.1. Prace przygotowawcze Podłoże musi być mocne, czyste, równe i suche. Nierówności powinny być wyrównane tynkiem podkładowym lub wyrównane zaprawą Zasady ogólne Przy wykonywaniu robót kablowych należy przestrzegać ogólnych zasad prowadzenia kabli. Należy szczególnie zwrócić uwagę, aby trasy sygnałowe nie były prowadzone równolegle do kabli energetycznych, a jeżeli zachodzi taka konieczność to w odległości nie mniejszej niż 10 cm. Montaż urządzeń należy wykonywać w sposób estetyczny z uwzględnieniem aranżacji pomieszczeń Sposób wykonywania robót Montaż gniazda Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 7

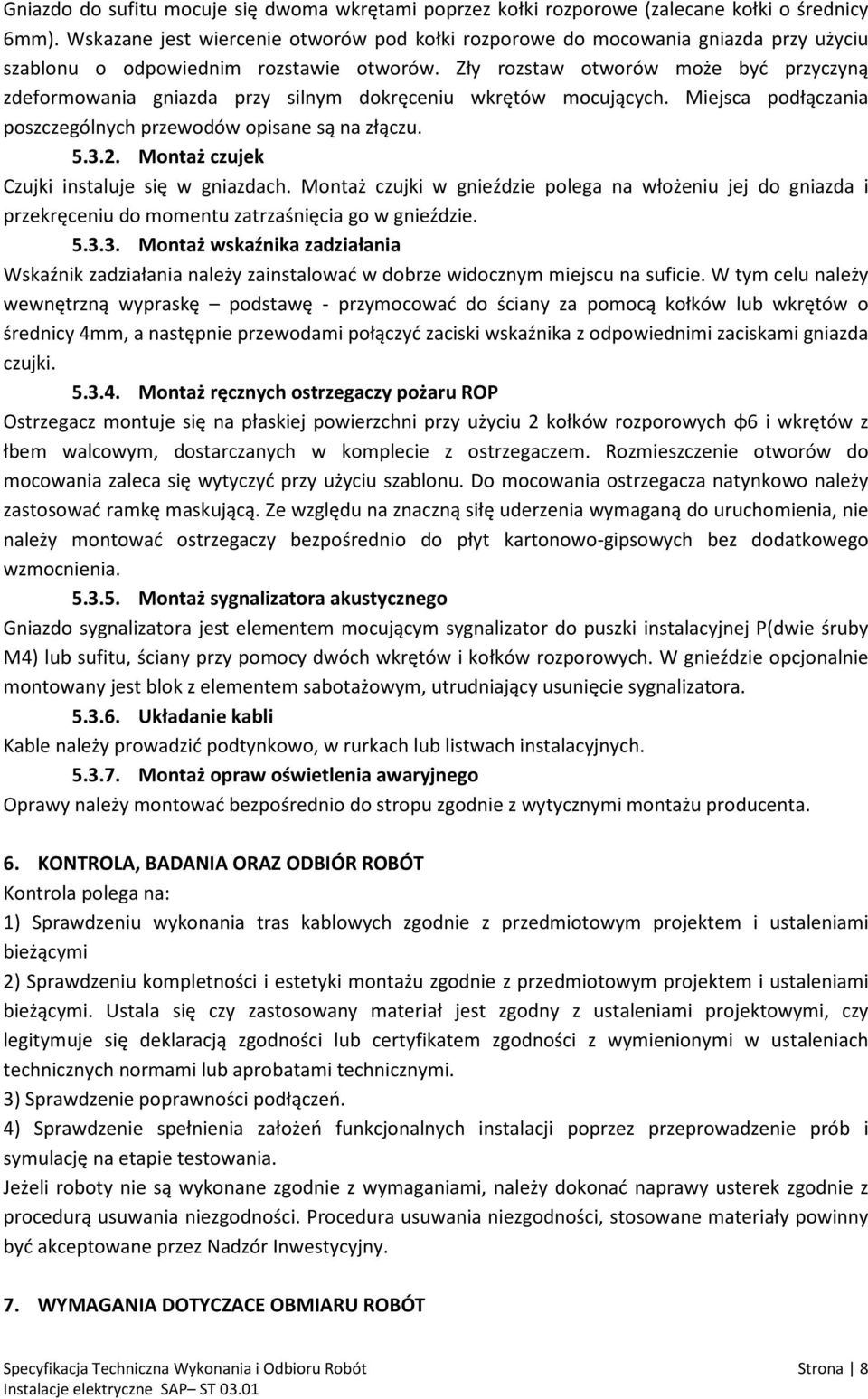

8 Gniazdo do sufitu mocuje się dwoma wkrętami poprzez kołki rozporowe (zalecane kołki o średnicy 6mm). Wskazane jest wiercenie otworów pod kołki rozporowe do mocowania gniazda przy użyciu szablonu o odpowiednim rozstawie otworów. Zły rozstaw otworów może być przyczyną zdeformowania gniazda przy silnym dokręceniu wkrętów mocujących. Miejsca podłączania poszczególnych przewodów opisane są na złączu Montaż czujek Czujki instaluje się w gniazdach. Montaż czujki w gnieździe polega na włożeniu jej do gniazda i przekręceniu do momentu zatrzaśnięcia go w gnieździe Montaż wskaźnika zadziałania Wskaźnik zadziałania należy zainstalować w dobrze widocznym miejscu na suficie. W tym celu należy wewnętrzną wypraskę podstawę - przymocować do ściany za pomocą kołków lub wkrętów o średnicy 4mm, a następnie przewodami połączyć zaciski wskaźnika z odpowiednimi zaciskami gniazda czujki Montaż ręcznych ostrzegaczy pożaru ROP Ostrzegacz montuje się na płaskiej powierzchni przy użyciu 2 kołków rozporowych φ6 i wkrętów z łbem walcowym, dostarczanych w komplecie z ostrzegaczem. Rozmieszczenie otworów do mocowania zaleca się wytyczyć przy użyciu szablonu. Do mocowania ostrzegacza natynkowo należy zastosować ramkę maskującą. Ze względu na znaczną siłę uderzenia wymaganą do uruchomienia, nie należy montować ostrzegaczy bezpośrednio do płyt kartonowo-gipsowych bez dodatkowego wzmocnienia Montaż sygnalizatora akustycznego Gniazdo sygnalizatora jest elementem mocującym sygnalizator do puszki instalacyjnej P(dwie śruby M4) lub sufitu, ściany przy pomocy dwóch wkrętów i kołków rozporowych. W gnieździe opcjonalnie montowany jest blok z elementem sabotażowym, utrudniający usunięcie sygnalizatora Układanie kabli Kable należy prowadzić podtynkowo, w rurkach lub listwach instalacyjnych Montaż opraw oświetlenia awaryjnego Oprawy należy montować bezpośrednio do stropu zgodnie z wytycznymi montażu producenta. 6. KONTROLA, BADANIA ORAZ ODBIÓR ROBÓT Kontrola polega na: 1) Sprawdzeniu wykonania tras kablowych zgodnie z przedmiotowym projektem i ustaleniami bieżącymi 2) Sprawdzeniu kompletności i estetyki montażu zgodnie z przedmiotowym projektem i ustaleniami bieżącymi. Ustala się czy zastosowany materiał jest zgodny z ustaleniami projektowymi, czy legitymuje się deklaracją zgodności lub certyfikatem zgodności z wymienionymi w ustaleniach technicznych normami lub aprobatami technicznymi. 3) Sprawdzenie poprawności podłączeń. 4) Sprawdzenie spełnienia założeń funkcjonalnych instalacji poprzez przeprowadzenie prób i symulację na etapie testowania. Jeżeli roboty nie są wykonane zgodnie z wymaganiami, należy dokonać naprawy usterek zgodnie z procedurą usuwania niezgodności. Procedura usuwania niezgodności, stosowane materiały powinny być akceptowane przez Nadzór Inwestycyjny. 7. WYMAGANIA DOTYCZACE OBMIARU ROBÓT Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 8

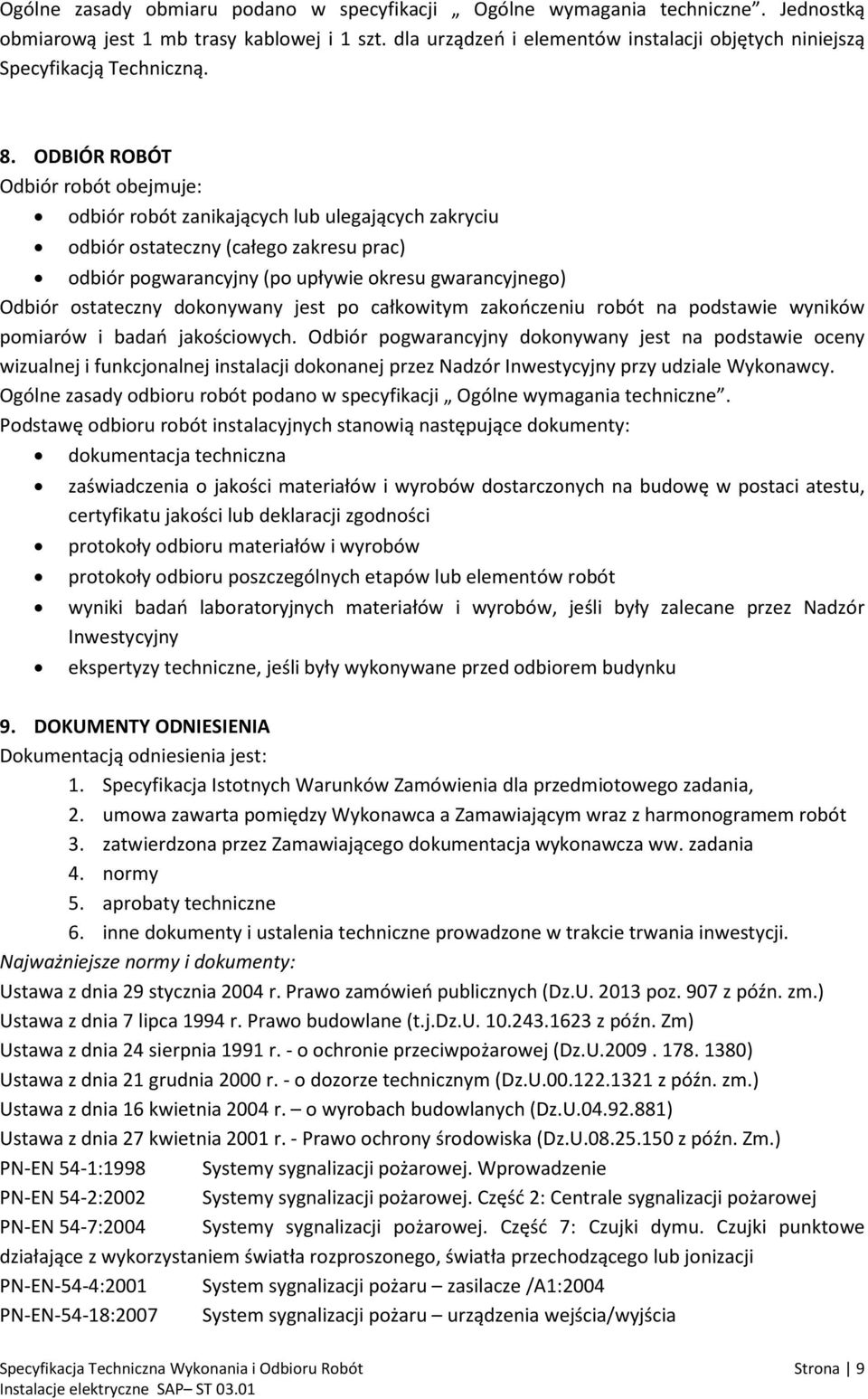

9 Ogólne zasady obmiaru podano w specyfikacji Ogólne wymagania techniczne. Jednostką obmiarową jest 1 mb trasy kablowej i 1 szt. dla urządzeń i elementów instalacji objętych niniejszą Specyfikacją Techniczną. 8. ODBIÓR ROBÓT Odbiór robót obejmuje: odbiór robót zanikających lub ulegających zakryciu odbiór ostateczny (całego zakresu prac) odbiór pogwarancyjny (po upływie okresu gwarancyjnego) Odbiór ostateczny dokonywany jest po całkowitym zakończeniu robót na podstawie wyników pomiarów i badań jakościowych. Odbiór pogwarancyjny dokonywany jest na podstawie oceny wizualnej i funkcjonalnej instalacji dokonanej przez Nadzór Inwestycyjny przy udziale Wykonawcy. Ogólne zasady odbioru robót podano w specyfikacji Ogólne wymagania techniczne. Podstawę odbioru robót instalacyjnych stanowią następujące dokumenty: dokumentacja techniczna zaświadczenia o jakości materiałów i wyrobów dostarczonych na budowę w postaci atestu, certyfikatu jakości lub deklaracji zgodności protokoły odbioru materiałów i wyrobów protokoły odbioru poszczególnych etapów lub elementów robót wyniki badań laboratoryjnych materiałów i wyrobów, jeśli były zalecane przez Nadzór Inwestycyjny ekspertyzy techniczne, jeśli były wykonywane przed odbiorem budynku 9. DOKUMENTY ODNIESIENIA Dokumentacją odniesienia jest: 1. Specyfikacja Istotnych Warunków Zamówienia dla przedmiotowego zadania, 2. umowa zawarta pomiędzy Wykonawca a Zamawiającym wraz z harmonogramem robót 3. zatwierdzona przez Zamawiającego dokumentacja wykonawcza ww. zadania 4. normy 5. aprobaty techniczne 6. inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji. Najważniejsze normy i dokumenty: Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz.U poz. 907 z późn. zm.) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (t.j.dz.u z późn. Zm) Ustawa z dnia 24 sierpnia 1991 r. - o ochronie przeciwpożarowej (Dz.U ) Ustawa z dnia 21 grudnia 2000 r. - o dozorze technicznym (Dz.U z późn. zm.) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U ) Ustawa z dnia 27 kwietnia 2001 r. - Prawo ochrony środowiska (Dz.U z późn. Zm.) PN-EN 54-1:1998 Systemy sygnalizacji pożarowej. Wprowadzenie PN-EN 54-2:2002 Systemy sygnalizacji pożarowej. Część 2: Centrale sygnalizacji pożarowej PN-EN 54-7:2004 Systemy sygnalizacji pożarowej. Część 7: Czujki dymu. Czujki punktowe działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji PN-EN-54-4:2001 System sygnalizacji pożaru zasilacze /A1:2004 PN-EN-54-18:2007 System sygnalizacji pożaru urządzenia wejścia/wyjścia Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 9

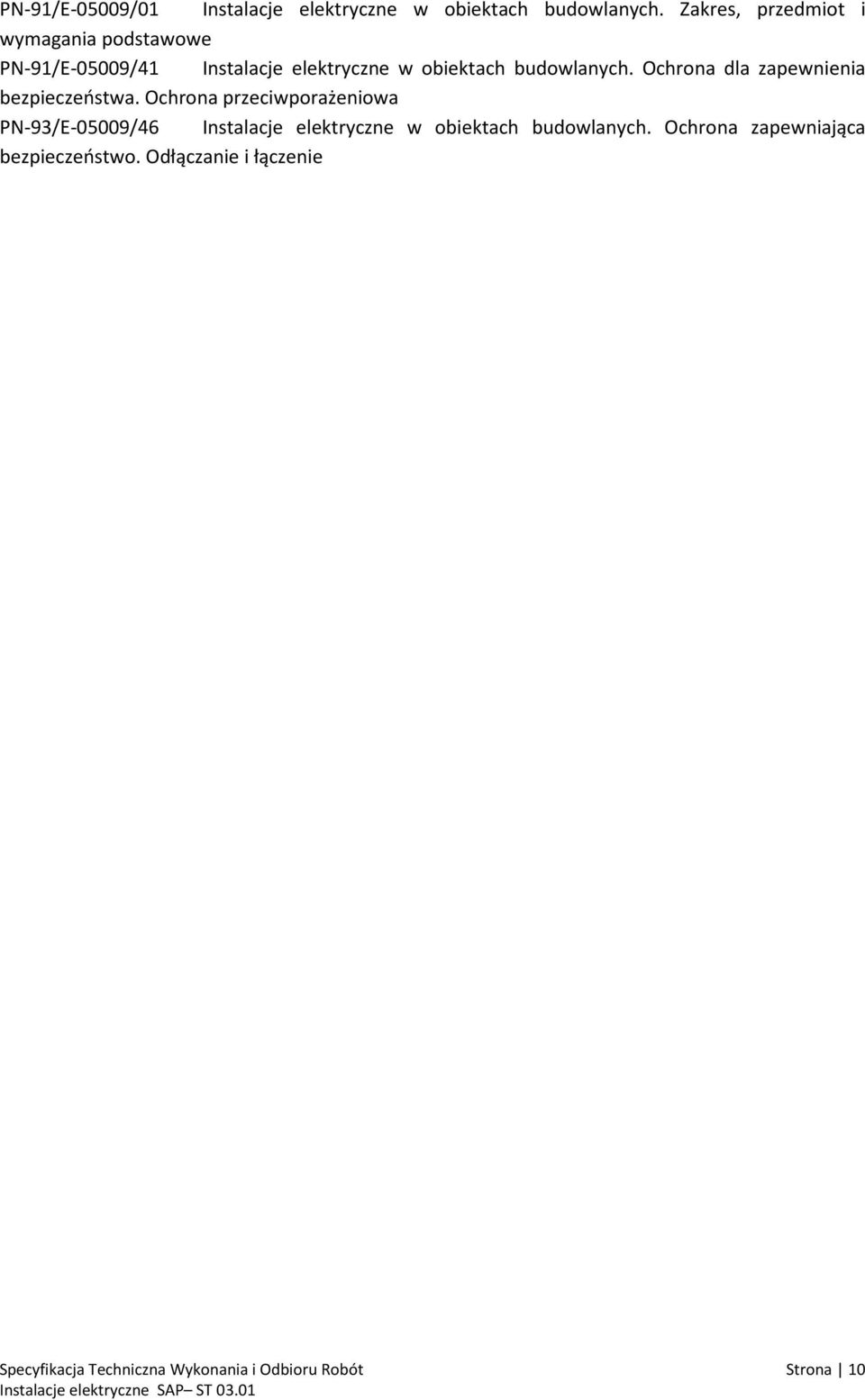

10 PN-91/E-05009/01 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe PN-91/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa PN-93/E-05009/46 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Odłączanie i łączenie Specyfikacja Techniczna Wykonania i Odbioru Robót Strona 10
