Badania wst pne parametrów dynamicznych w konstrukcjach wielomateriałowych z dodatkiem zeolitu

Transkrypt

1 Budownictwo i Architektura 12(1) (2013) Badania wst pne parametrów dynamicznych w konstrukcjach wielomateriałowych z dodatkiem zeolitu Jacek Szulej 1 1 Katedra Mechaniki Budowli, Wydział Budownictwa i Architektury, Politechnika Lubelska, e mail: j.szulej@pollub.pl Streszczenie: Celem artykułu jest przedstawienie wyników wst pnych bada parametrów tłumienia drga w konstrukcjach z dodatkiem zeolitu. Cz pierwsza artykułu opisuje wła ciwo ci i zastosowanie zeolitów. Opisano głównie wpływ dodatku zeolitu na parametry betonu. Cz główna artykułu przedstawia wyniki bada parametrów tłumienia drga trzech modeli płytowo-belkowych. Modele posiadaj zmodyfikowane spoiwo, w którym cz cementu zast piono zeolitem (z ponad 85% zawarto ci Klinoptylolitu). Warto ci współczynników tłumienia drga okre lano metod kolokacyjn i metod opart na szacowaniu energii kinetycznej drgaj cego układu. Okre lano współczynniki tłumienia trzech pierwszych postaci drga własnych modeli. Słowa kluczowe: parametr tłumienia drga, zeolit, klinoptylolit, beton. 1. Wprowadzenie Projektuj c coraz bardziej zło one, mosty, kładki, wiadukty, o znacznej rozpi to ci i małej sztywno ci, wa ne jest prawidłowe okre lenie dynamicznej odpowiedzi konstrukcji. Istotny jest równie okres u ytkowania konstrukcji, a zwłaszcza jej stan, który mo e znacznie zwi ksza efekty dynamiczne (np.: ubytki w jezdni). Dlatego projektuj c konstrukcje zło one z wielu materiałów (najcz ciej ze stali, elbetu, drewna i innych), oraz okre laj c warto ci współczynnika tłumienia drga nale y umiej tnie te materiały ł czy, ale jednocze nie szuka nowych materiałów i modyfikowa ju stosowane. Pod aj c tym tokiem my lenia postanowiono rozpozna cechy dynamiczne zmodyfikowanego elbetu. Modyfikacja polega na zast pieniu cz ci cementu zeolitem, czyli nowym składnikiem mieszanki betonowej. Cechy wytrzymało ciowe takich betonów s ju cz ciowo rozpoznane, brakuje jednak bada cech dynamicznych, takich jak wcze niej wspomniany współczynnik tłumienia drga. Do bada poziomu tłumienia wykorzystano zło one modele elbetowo-stalowe. Badania polegały na wzbudzeniu drga wymienionych modeli i okre leniu wielko ci tłumienia drga na podstawie analizy przebiegów czasowych drga (metoda kolokacyjna). Druga metoda okre la współczynnik tłumienia drga na podstawie szacowania energii kinetycznej zwi zanej z danym materiałem modelu. Wzi to pod uwag trzy pierwsze postacie drga własnych modeli. Identyfikacj parametrów dynamicznych modeli przeprowadzono wykorzystuj c program MES Algor. W obliczeniach rozpatrywano tylko zakres małych drga swobodnych. 2. Informacje wst pne o zastosowaniu zeolitu jako dodatku do betonu Wła ciwo ci zeolitu i mo liwo ci jego zastosowania opisano w takich pracach jak [1, 2, 3, 4, 5]. Nazwy zeolit, (z greckiego: wrz cy kamie ) u ył w 1765 roku szwedzki mineralog Freiherr Axel von Cronstedt. Zeolity s to krystaliczne, uwodnione glinokrzemiany przede wszystkim takich metali, jak: Ca, Mg, Na, K, Sr i Ba. Wyró ni mo na zeolity naturalne, modyfikowane oraz syntetyczne. Zeolity naturalne powstaj głównie jako utwory hydrotermalne. Najcz ciej wyst puj w szczelinach i pustych przestrzeniach w ród skał wylewnych (np. bazaltów) lub jako produkty przeobra enia skaleni i skalenoidów. W naturalnych warunkach proces tworzenia

2 284 Jacek Szulej zeolitów z popiołów wulkanicznych, przy podwy szonej temperaturze i ci nieniu, trwa kilka tysi cy lat. Grupa zeolitów naturalnych to około 40 minerałów, w ród których najcz ciej wyst puj ce i wykorzystywane to: klinoptylolit Na 6 [(AIO 2 ) 6 (SiO 2 ) 30 ] 24H 2 O, chabazyt Ca 2 [(AIO 2 ) 4 (SiO 2 ) 8 ] 13H 2 O, mordenit Na 8 [(AIO 2 ) 8 (SiO 2 ) 40 ] 24H 2 O. Rozpoznanie procesów syntezy zeolitów w warunkach naturalnych, stworzyło mo liwo podj cia działa w skali laboratoryjnej. Pocz tkowo stosowano w tym celu popioły wulkaniczne. Pó niej podj to próby wykorzystania popiołów lotnych z procesów spalania w gla. Zeolity wyró nia szereg wyj tkowych cech fizyczno-chemicznych, w ród których nale y wymieni : wysok pojemno adsorpcyjn, zdolno molekularno-sitow, selektywno, pojemno jonowymienn, odporno na działanie kwasów i podwy szonej temperatury. bardzo rozwini t powierzchni, dochodz c do 1,5 ty. m2 g -1. Przeprowadzone badania próbek betonowych z dodatkiem Zeolitu dowodz znacznej efektywno ci naturalnego zeolitu oddziałuj cego na: penetracj wodn i jonów chlorku, stopie korozji oraz skurcz betonu, zwi kszenie wytrzymało ci i trwało ci, odporno na korozj. 3. Badania na modelach Wykonano trzy modele płytowo-belkowe, ró ni ce si składem mieszanki betonowej, tj. z 5%, 20% i 40% udziałem zeolitu zamiast cementu. Stosowano zeolit o frakcji do 200 m z ponad 85% zawarto ci klinoptylolitu. Ka dy model składał si z płyty o grubo ci 8cm, o wymiarach poziomych 2,64m na 2,64m, opartych na dwuteownikach o wysoko ci 100mm o rozstawie 2m. Belki stalowe podparto przegubowo na ko cach. W celu uzyskania charakterystyk materiałowych zmodyfikowanego betonu przeprowadzono badania na betonowych próbkach sze ciennych (15cm x 15cm x15cm). Na podstawie bada otrzymano mi dzy innymi wytrzymało ci betonu na ciskanie i modułu Younga. Zdj cia próbek betonowych z mikroskopu skaningowego, przedstawiono na rys. 1a (5% zeolitu), rys 1b (20% zeolitu), 1c (40% zeolitu), za parametry betonu zestawia tab.1. a) b) c) Rys. 1. Zdj cia próbek betonowych (z 5%, 20% i 40% zawarto ci klinoptylolitu)

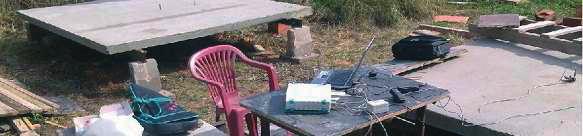

3 Mechanika Konstrukcji Badania wstępne parametrów dynamicznych Tabela 1. Parametry materiałowe sze ciennych próbek betonowych Nr próbki modelu (% zawarto Zeolitu) f c,cube (MPa) E cm (GPa) 1 (5%) 13,24 28,0 2 (20%) 15,76 30,6 3 (40%) 9,96 23,4 Poziom tłumienia drga modeli okre lano wykorzystuj c metod kolokacyjn, opisan w pracy [10]. Metoda kolokacyjna wymaga przeprowadzenia pomiarów drga swobodnych modeli. W tym celu wykonano badania przy u yciu sprz tu HBM: akcelerometrów B200, analizatora Spider i programu steruj cego Catman 5.0. Drgania wymuszano przez uderzenie drewnian belk, a modele u yte w badaniach przedstawia rys. 2. Rys. 2. Modele wykorzystane w badaniach Na ka dym modelu zamocowano dwa akcelerometry (w 1/2 i 1/4 rozpi to ci pomi dzy dwuteownikami). Wykonano pomiary przyspiesze od wymusze w trzech miejscach. Miejsce zamocowania czujników i miejsca wymuszenia pokazuje rys. 3. Rys. 3. Rozmieszczenie czujników przyspiesze i miejsc wymusze drga Wynikami pomiarów s przyspieszenia drga w czasie, próbkowane z cz stotliwo ci 1200 Hz o szeroko ci pasma 150 Hz dla ka dego z trzech modeli. Na podstawie przebiegów czasowych wykonano analiz widmow drga programem Catman 5.0, FFT: Auto Power Spectrum Amplitudowe. Na nast pnej stronie przedstawiono przykładowy przebieg czasowy przyspiesze (rys. 4) oraz widmo amplitudowe (rys. 5).

4 286 Jacek Szulej Rys. 4. Przykładowy przebieg czasowy drga Rys. 5. Przykładowy widmo amplitudowe przyspiesze drga Cz stotliwo ci drga własnych uzyskane z bada zweryfikowano przez obliczenia programem Algor (program MES). Uzyskano bardzo zbli one formy drga i warto ci cz sto ci własnych z niewielkim rozbie no ciami. Cz sto ci własne uzyskane z bada i oblicze pokazano w tab. 2. Tab. 2. Porównanie uzyskanych cz stotliwo ci własnych Mode f (Hz) f (Hz) l badania Algor Numer / forma drga 11,62 12,23 1 / obrót belki i przemieszczenie pionowe płyty Nr 1 19,63 19,94 2 / zginanie symetryczne belki i płyty 32,17 36,31 3 / zginanie antysymetryczne płyty i belki 12,92 12,65 1 / obrót belki i przemieszczenie pionowe płyty Nr 2 20,90 22,43 2 / zginanie symetryczne belki i płyty 33,87 38,13 3 / zginanie antysymetryczne płyty i belki 11,36 12,09 1 / obrót belki i przemieszczenie pionowe płyty Nr 3 19,85 20,68 2 / zginanie symetryczne belki i płyty - 35,03 3 / zginanie antysymetryczne płyty i belki Poni ej pokazano pierwsz, drug i trzeci posta drga własnych uzyskan w programie Algor (rys. 6, 7, 8).

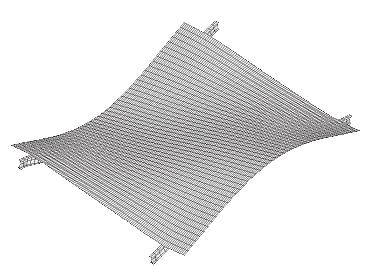

5 Mechanika Konstrukcji Badania wstępne parametrów dynamicznych Rys. 6. Pierwsza posta drga własnych modeli (f1=12,23hz, 12,65Hz, 12,09Hz) Rys. 7. Druga posta drga własnych modeli (f2=19,94hz, 22,43Hz, 20,68Hz) Rys. 8. Trzecia posta drga własnych modeli (f3=36,31hz, 38,13Hz, 35,03Hz) 4. Parametry tłumienia drga Warto ci logarytmicznego dekrementu tłumienia trzech pierwszych postaci drga oszacowano wykorzystuj c metod kolokacyjn [10] i energetyczn [6, 7, 8, 9]. W metodzie kolokacyjnej otrzymujemy parametr tłumienia zwi zany z form drga bez informacji o wpływie konkretnego materiału na poziom tłumienia drga konstrukcji, dlatego wykorzystano metod energetyczn, w której mo na wyodr bni współczynniki tłumienia zwi zane z konkretnym materiałem składowym konstrukcji. Oczywi cie trzeba pami ta o wpływie tłumienia konstrukcyjnego i zewn trznego na ogólny wynik parametru tłumienia. Jednak ich wpływ w tych modelach jest niewielki. Czyli dopiero jednoczesne u ycie metody kolokacyjnej i energetycznej pozwoli na okre lenie parametrów tłumienia zwi zanych z odpowiednim materiałem, w tym przypadku zmodyfikowanym betonem.

6 288 Jacek Szulej 4.1. Metoda kolokacyjna W obliczeniach uwzgl dniano amplitudy pików widm nie ró ni ce si od warto ci piku maksymalnego o wi cej ni 30 %. Wyniki logarytmicznego dekrementu tłumienia odnosz ce si do trzech modeli (z 5%, 20%, i 40% zawarto ci zeolitu w mieszance betonowej) przedstawia rys. 9. Obróbk danych, wykorzystywanych w metodzie kolokacyjnej przeprowadzono w programie Catman 5.0. Wyniki trzeciej postaci drga dotycz ce trzeciego modelu odrzucono ze wzgl du na jej znikomy udział w widmach. 0,35 0,00 0,29 f1=11,62 Hz 0,24 0,16 f2=19,63 f3=32,17 Hz Hz 0,21 0,25 0,16 f1=12,92 Hz f2=20,90 f3=33,87 Hz Hz 0,22 0,16 f1=11,36 f2=19,85 Hz Hz Rys. 9. rednie warto ci logarytmicznego dekrementu tłumienia pierwszej, drugiej i trzeciej postaci drga uzyskane stosuj c metod kolokacyjn 4.2. Metoda oparta na szacowaniu energii kinetycznej Korzystaj c z podstawowych zało e metody energetycznej [6, 7, 9], okre lono warto ci tłumienia, opieraj c si na energii kinetycznej układu wg [8]. Współczynnik tłumienia okre la si uwzgl dniaj c maksymaln energi kinetyczn E ij. Energia kinetyczna mo e by wyra ona w nast puj cej formie: Eij = 1 2 T i j i 2 i M ω gdzie: M j - macierz bezwładno ci j-tego materiału w konstrukcji (lub fragmentu konstrukcji), ωi - cz sto kołowe drga własnych i-tej postaci, i - unormowany wektor własny i-tej postaci drga. Warto logarytmicznego dekrementu tłumienia drga w odniesieniu do i- tej postaci drga wynosi: i = 1 2 E δ j E j i j ij j gdzie: Eij - udział energii kinetycznej j-tego materiału w konstrukcji przy i-tej formie drga, δ j -logarytmiczny dekrement tłumienia zwi zany z danym materiałem, wg [9]. Logarytmiczne dekrementy tłumienia drga odpowiadaj ce zmodyfikowanemu betonowi w metodzie energetycznej przyjmowano tak, aby warto ci współczynników tłumienia drga odpowiadaj ce danej postaci drga liczone uwzgl dniaj c dwie metody były zbli one. Wybrano drug posta drga własnych modeli, poniewa ta forma drga charakteryzowała si w przewa aj cym stopniu drganiami płyty elbetowej. Sytuacja ta odpowiada prawie wył cznie wpływowi płyty na drgania, a przez to na tłumienie drga. Dla dwuteownika stalowego przyj to δ s =0,05, dla elbetu δ =0,24 (model z 5% udziałem zeolitu), δ =0,25 (20% udział zeolitu) δ =0,16 (40% udział zeolitu). Korzystaj c z zale no ci (1) otrzymano warto ci energii (rys. 10), natomiast w tab. 3 zestawiono warto ci δ trzech modeli dla drugiej formy drga własnych. (1) (2)

7 Mechanika Konstrukcji Badania wstępne parametrów dynamicznych Energia kinetyczna (%) 100,0 50,0 0,0 97,0 98,5 94,8 97,0 98,4 94,8 97,0 98,7 94,8 3,0 1,5 5,2 3,0 1,6 5,2 3,0 1,3 5,2 Belka, płyta, 1,2,3 forma drga, 5% Zeolit Belka, płyta, 1,2,3 forma drga, 20% Zeolit Belka, płyta, 1,2,3 forma drga, 40% Zeolit belka, 1 forma płyta, 1 forma belka, 2 forma płyta, 2 forma belka, 3 forma płyta, 1 forma Rys. 10. Proporcje energii kinetycznej 1, 2 i 3 postaci drga własnych modeli z 5%, 20% i 40% zawarto ci zeolitu Tabela 3. Warto ci logarytmicznego dekrementu tłumienia, drugiej formy drga trzech modeli płytowych Model 2 Forma drga Nr 1 (5% Zeolit) 0,237 Nr 2 (20% Zeolit) 0,247 Nr 3 (40% Zeolit) 0,158 Jak mo na zaobserwowa ww. zasada okre lania parametrów tłumienia jest wła ciwa. W celu dokładniejszego rozpoznania wpływu zeolitu na beton wymagane jest wykonanie wi kszej liczby modeli i przeprowadzenie wi kszej liczby bada. Podsumowanie Okre laj c tłumienie wzi to pod uwag trzy pierwsze postacie drga własnych modeli (metoda kolokacyjna). Pierwsza posta cechuje si obrotem dwuteowników i przemieszczeniem pionowym płyty, która deformuje si w małym stopniu. Druga posta drga to symetryczne drgania dwuteownika i płyty. Trzecia to drgania antysymetryczne płyty i dwuteownika. Rozpatruj c wyniki uzyskane stosuj c metod kolokacyjn obserwujemy do znaczny spadek warto ci logarytmicznego dekrementu tłumienia drga w modelu nr 2 i 3, dotyczy to pierwszej postaci drga. Rozpatruj c drug posta drga, która to najdokładniej powinna pokaza wpływ zeolitu na poziom tłumienia drga widoczny jest wzrost poziomu tłumienia modelu nr 2 i du y spadek tłumienia dotycz cy modelu 3. Jak si wydaje ma to zwi zek z nieodwracalnymi zmianami struktury płyty modelu 3 przez udział zbyt du ej ilo ci zeolitu, co skutkuje wi kszym zapotrzebowaniem na wod. Jest to tak e potwierdzone przez spadek wytrzymało ci na ciskanie. Model nr 2 wraz ze wzrostem warto ci wytrzymało ci na ciskanie cechuje nieznaczny wzrost warto ci logarytmicznego dekrementu tłumienia drga. Podsumowuj c model 1 i 2 wykazuj prawie identyczny poziom tłumienia, czyli wymiana 5% lub 20% cementu portlandzkiego na zeolit cechuje prawie ten sam poziom tłumienia drga. Przeprowadzone b d kolejne badania modeli z zawarto ci Zeolitu, nie tylko jako spoiwo, ale równie jako kruszywo. Literatura 1 Winczaszek B. Analiza mo liwo ci zastosowania zeolitów syntetycznych z popiołów lotnych w procesie oczyszczania cieków. Rozprawa doktorska (promotor prof. dr hab. in. Wojciech Adamski), Wrocław 2006,
