1. Charakterystyka systemu Schematy okien Profile g³ówne 3 Oœcie nice 3-1 Skrzyd³a 3-2 S³upki 3-3 Listwy przyszybowe 3-4

Transkrypt

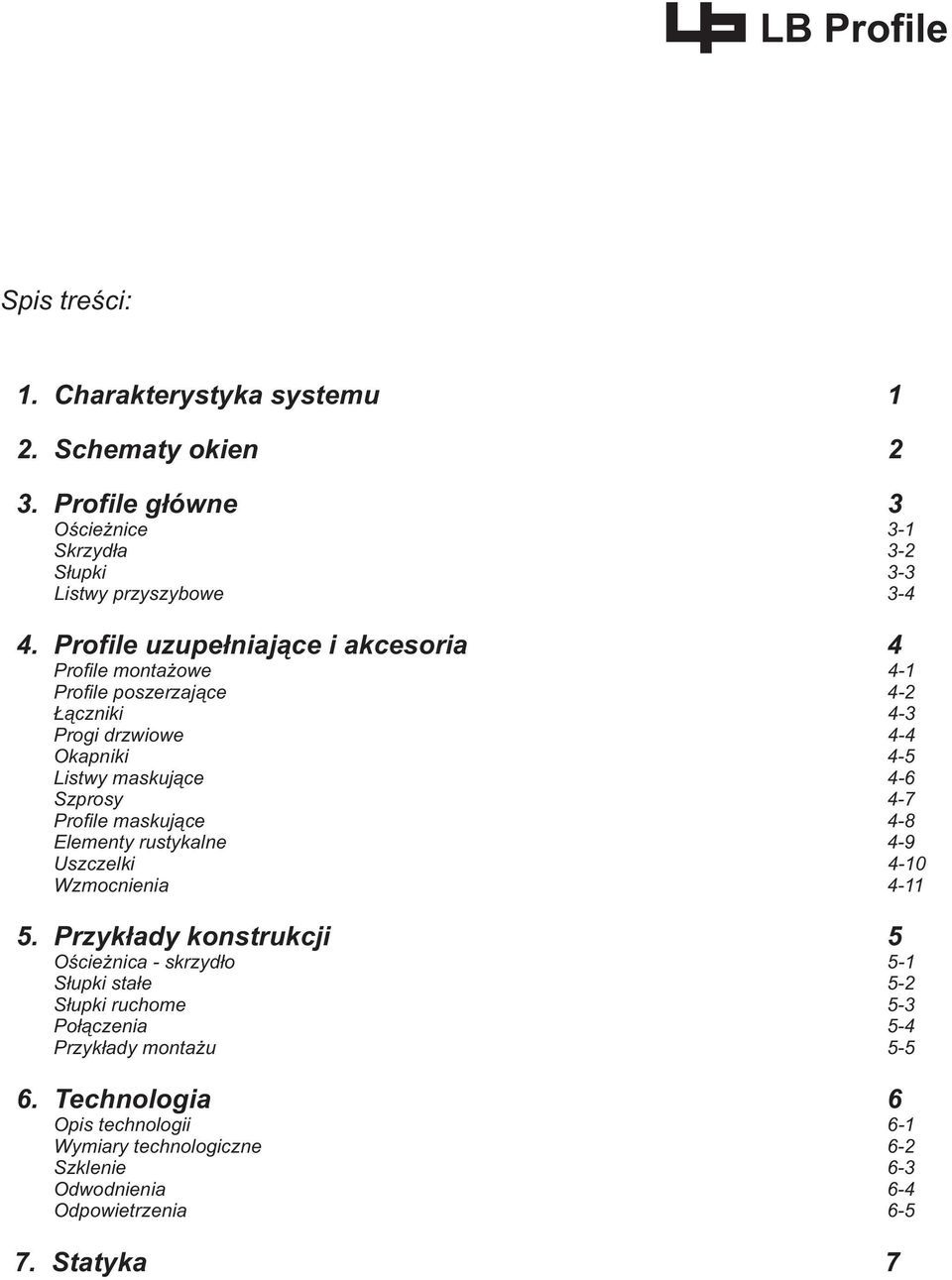

1 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 Oœcie nice 3-1 Skrzyd³a 3-2 S³upki 3-3 Listwy przyszybowe Profile uzupe³niaj¹ce i akcesoria 4 Profile monta owe 4-1 Profile poszerzaj¹ce 4-2 ¹czniki 4-3 Progi drzwiowe 4-4 Okapniki 4-5 Listwy maskuj¹ce 4-6 Szprosy 4-7 Profile maskuj¹ce 4-8 Elementy rustykalne 4-9 Uszczelki 4-10 Wzmocnienia Przyk³ady konstrukcji 5 Oœcie nica - skrzyd³o 5-1 S³upki sta³e 5-2 S³upki ruchome 5-3 Po³¹czenia 5-4 Przyk³ady monta u Technologia 6 Opis technologii 6-1 Wymiary technologiczne 6-2 Szklenie 6-3 Odwodnienia 6-4 Odpowietrzenia Statyka 7

2 Charakterystyka systemu SYSTEM PROFILI LB PROFILE STYL CHARAKTERYSTYKA W roku 1996 zosta³a zarejestrowana w Polsce firma Poland Sp. z o.o. z siedzib¹ w Chrzanowie, której celem by³o wprowadzenie na nasz rynek systemu profili z nieplastyfikowanego PVC do produkcji okien i drzwi, znanego pod nazw¹ WAVIN PAD. Rok póÿniej w Chrzanowie uruchomiona zosta³a produkcja podstawowych profili systemu. Wprowadzany na polski rynek system Wavin PAD otrzyma³ nazwê handlow¹ STYL Poland. W Chrzanowie produkowane s¹ podstawowe profile systemu wersji CLASSIC, EKO i CONTOUR. Pozosta³e profile do budowy okien i drzwi s¹ importowane z Niemiec lub produkowane okresowo na oprzyrz¹dowaniu wypo yczanym w GmbH Herbstein. Proces produkcyjny i kontrola jakoœci wyrobów s¹ zgodne ze standardami niemieckimi i potwierdzone Ceryfikatem Jakoœci PN-EN ISO 9001:2001. Niezale nie od tego, oferowane przez nas systemy s¹ na bie ¹co poddawane procedurom badawczym i formalnym, wynikaj¹cym z przepisów prawa. Prowadzone systematycznie badania aprobacyjne okien systemu STYL 2000 ujawni³y wiele zalet tego systemu w tym miêdzy innymi : 1. Bardzo wysok¹ wytrzyma³oœæ naro ników w stosunku do wartoœci momentów bezw³adnoœci przekrojów profili. Na przyk³ad œrednie wartoœci si³y niszcz¹cej naro a oœcie nicy AL1-3 i skrzyd³a AZ 2-3 uk³adaj¹ siê w przedziale N, tj. znacznie wy ej od wartoœci wymaganych Aprobat¹ Techniczn¹ wynosz¹cych 2940 N dla oœcie nicy i 3900 N dla skrzyd³a. Podobnie w przypadku innych profili odmian CONTOUR I EKO. Bezsprzecznie jest to zas³ug¹ trafnego doboru mieszanki stosowanej do wyrobu profili oraz poprawnoœci samej technologii ich ekstruzji. Znajduje to odzwierciedlenie równie w innych wysokich wartoœciach parametrów wytrzyma³oœciowych materia³u profili, co w konsekwencji gwarantuje wysok¹ jakoœæ i trwa³oœci wyprodukowanej z nich stolarki. 2. Wysok¹ izolacyjnoœæ akustyczn¹ okien STYL 2000 oszklonych standardowo szybami float 4/16/4. Zmierzone wartoœci wa onych wskaÿników izolacyjnoœci akustycznej w³aœciwej uk³adaj¹ siê w klasach akustycznych Rw=35 db dla okien nierozszczelnionych Rw=30dB dla okien rozszczelnionych zgodnie z procedur¹ ITB. Jest to nastêpstwem trój- i piêciokomorowej budowy ramiaków ale tak e du ej szczelnoœci okien. Zmierzone wspó³czynniki infiltracji powietrza przez przylgi okien nierozszczelnionych nie przekracza³y 0,1 m3/(m x h x dapa 2/3). Opisane mierzalne cechy jakoœciowe decyduj¹ o jakoœci u ytkowej okien PCV i w tym w³aœnie kontekœcie okna STYL 2000 korzystnie wyró niaj¹ siê na tle innych systemów okiennych sprzedawanych w Polsce. 3. Podwy szon¹ antyw³amaniowoœæ w wykonaniu standardowym bez stosowania specjalnych okuæ. Wynika ona z przesuniêcia rowka okuciowego w g³¹b okna co wymusza koniecznoœæ stosowania okuæ z pogrubionymi zaczepami. Zastosowanie pogrubionych zaczepów ma istotny wp³yw na utrudnienie w³amania. Producenci okien docenili zalety systemu, a jego walory estetyczno - u ytkowe, powoduj¹ sukcesywny wzrost jego popularnoœci. Naczeln¹ dewiz¹ firmy, jest utrzymywanie najwy szej jakoœci produktu, jego modernizacja, oraz reagowanie na wszystkie trendy i nowoœci techniczne pojawiaj¹ce siê na rynku. Zaowocowa³o to uzyskaniem przez zak³ad w Chrzanowie Certyfikatu ISO 9001, oraz wdro eniem nowej, kompatybilnej z systemem CLASSIC supernowoczesnej wersji systemu pod nazw¹ CONTOUR, charakteryzuj¹cej siê modnym designem, oraz wysokimi parametrami techniczno - u ytkowymi, wynikaj¹cymi z piêciokomorowej konstrukcji profili. Pe³na kompatybilnoœæ poszczególnych systemów pozwala na oferowanie ró nych kombinacji profili umo liwiaj¹cych znalezienie rozwi¹zania zadawalaj¹cego najbardziej wymagaj¹cych klientów. Cecha ta sta³a siê jednym z podstawowych atrybutów przekonuj¹cych naszych odbiorców, gdy pozwala na produkcjê stolarki budowlanej zarówno w wersji ekonomicznej, przeznaczonej do taniego budownictwa mieszkaniowego, budynków u ytecznoœci publicznej, jak i do domów jednorodzinnych i rezydencji o wysokich standardach u ytkowych i estetycznych. BADANIA I WYMAGANIA JAKOŒCIOWE OKIEN I PROFILI SYSTEMU LB PROFILE PAD - STYL W³aœciwoœci fizyczne profili, oraz okien systemu STYL 2000 s¹ okreœlone w nastêpuj¹cych dokumentach: a) Aprobata Techniczna ITB AT /2000 Kszta³towniki z nieplastyfikowanego polichlorku winylu (PVC-U) systemu STYL LB PROFILE POLAND do produkcji okien i drzwi balkonowych, wraz z Certyfikatem Zgodnoœci Nr. ITB 710/W/03 Aprobata Techniczna ITB AT /2003 Kszta³towniki z nieplastyfikowanego polichlorku winylu (PVC-U) systemu STYL 2000 EKO -LB PROFILE POLAND do produkcji okien i drzwi balkonowych 1-1

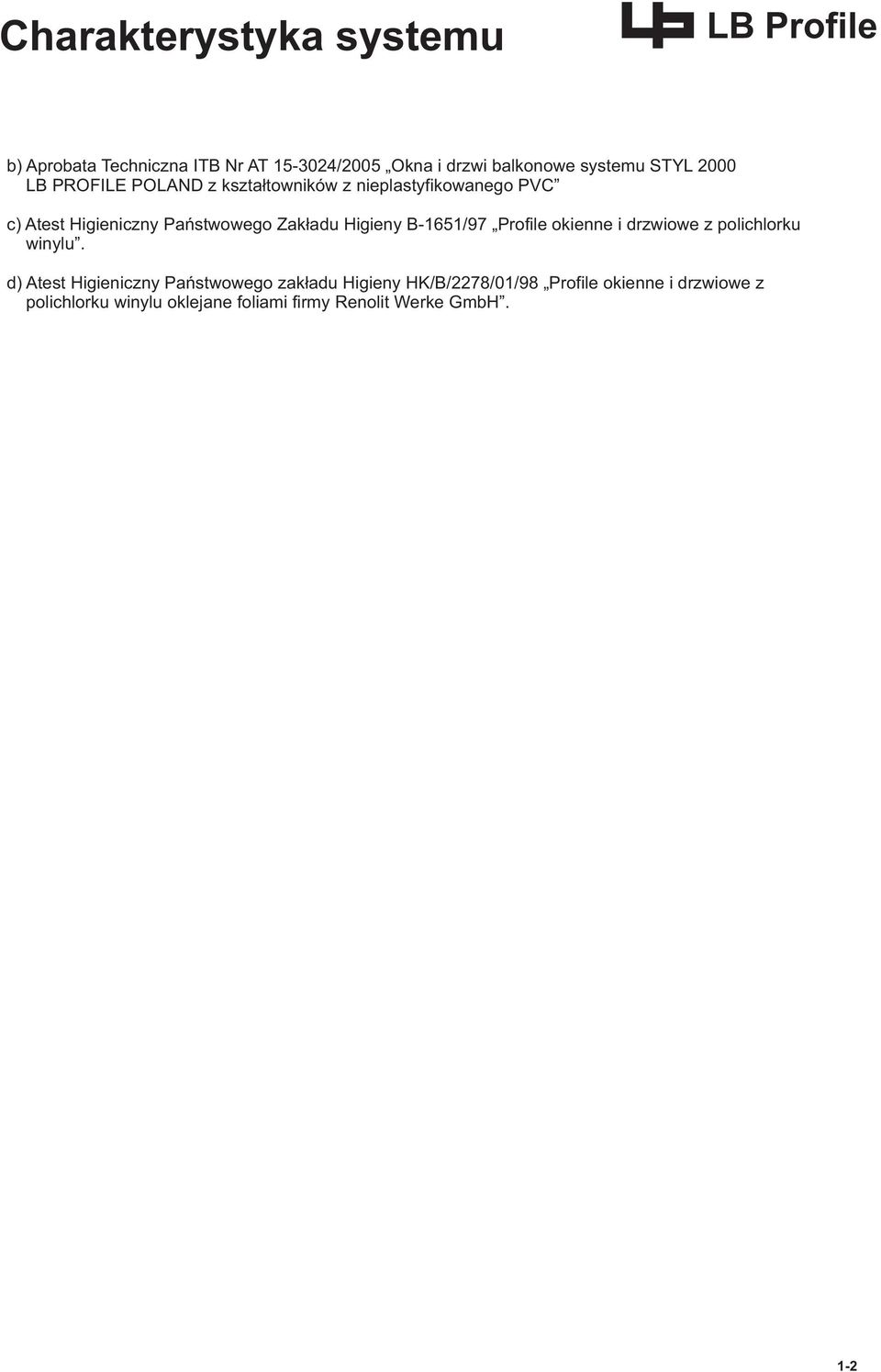

3 Charakterystyka systemu b) Aprobata Techniczna ITB Nr AT /2005 Okna i drzwi balkonowe systemu STYL 2000 LB PROFILE POLAND z kszta³towników z nieplastyfikowanego PVC c) Atest Higieniczny Pañstwowego Zak³adu Higieny B-1651/97 Profile okienne i drzwiowe z polichlorku winylu. d) Atest Higieniczny Pañstwowego zak³adu Higieny HK/B/2278/01/98 Profile okienne i drzwiowe z polichlorku winylu oklejane foliami firmy Renolit Werke GmbH. 1-2

4 Schematy okien 1 Sta³e szklenie w ramie Sta³e szklenie w skrzydle Okno rozwierne Okno uchylno-rozwierne Okno uchylne Okno uchylne typu w³az Okno z pionowym podz. skrzyd³a Okno z krzy owym podz. skrzyd³a Okno dwuskrzyd³owe ze s³upkiem sta³ym Okno ze s³upkiem ruchomym Okno ze szkleniem sta³ym Okno trzyskrzyd³owe Drzwi tarasowe - przesuwne 2-1

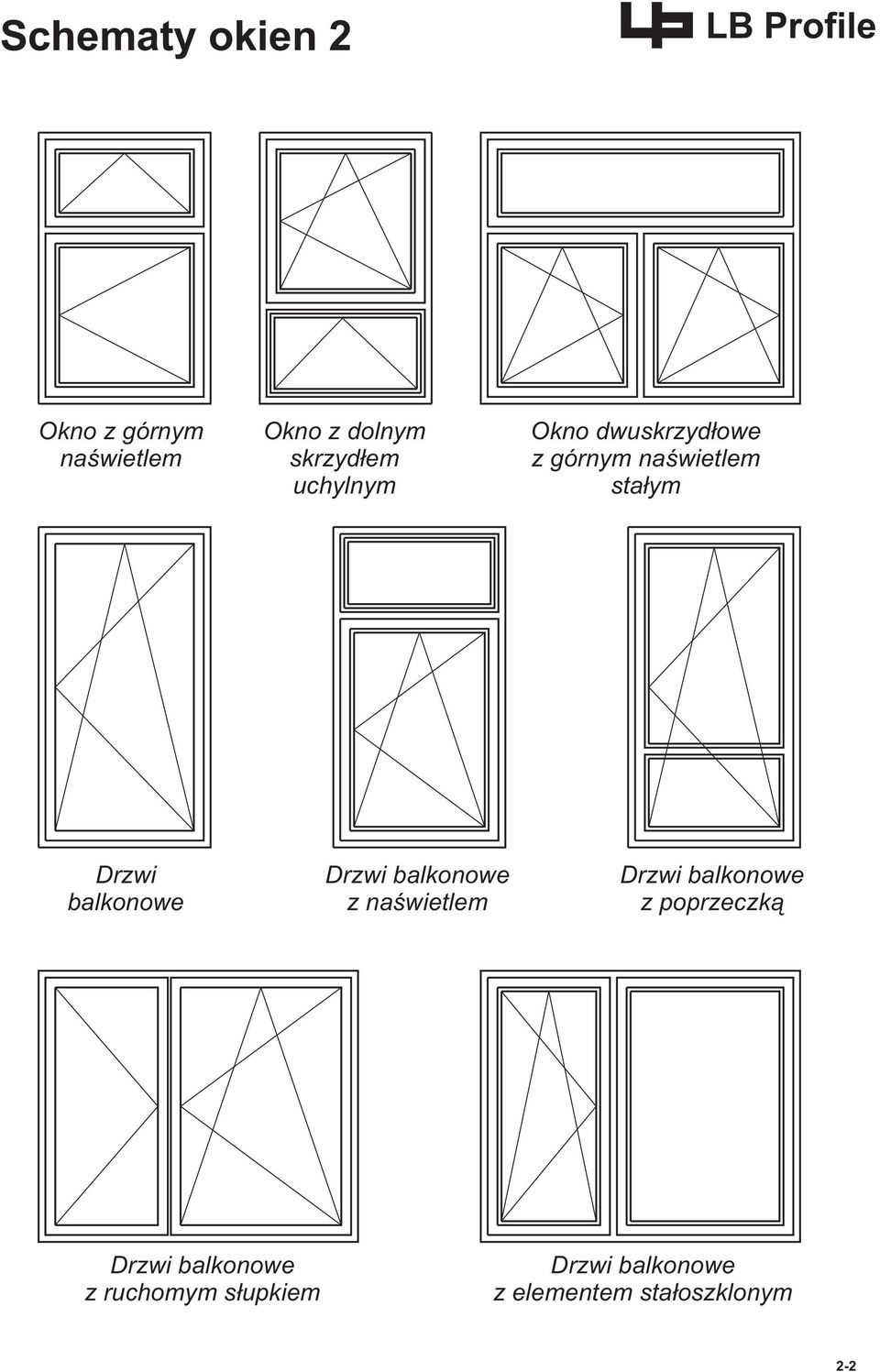

5 Schematy okien 2 Okno z górnym naœwietlem Okno z dolnym skrzyd³em uchylnym Okno dwuskrzyd³owe z górnym naœwietlem sta³ym Drzwi balkonowe Drzwi balkonowe z naœwietlem Drzwi balkonowe z poprzeczk¹ Drzwi balkonowe z ruchomym s³upkiem Drzwi balkonowe z elementem sta³oszklonym 2-2

6 Schematy okien 3 Okno ukoœne (5-k¹tne) Okno dwuskrzyd³owe ze skosami (6-k¹tne) Okno trójk¹tne (sta³e skrzyd³o) Okno ³ukowe (³uk pó³kolisty) Okno ³ukowe z podzia³em skrzyd³a (³uk pó³kolisty) Okno ³ukowe z podzia³em skrzyd³a i naœwietlem Okno ³ukowe (³uk ³agodny) Okno ³ukowe z podzia³em (³uk ³agodny) Okno ³ukowe z ³ukiem koszykowym 2-3

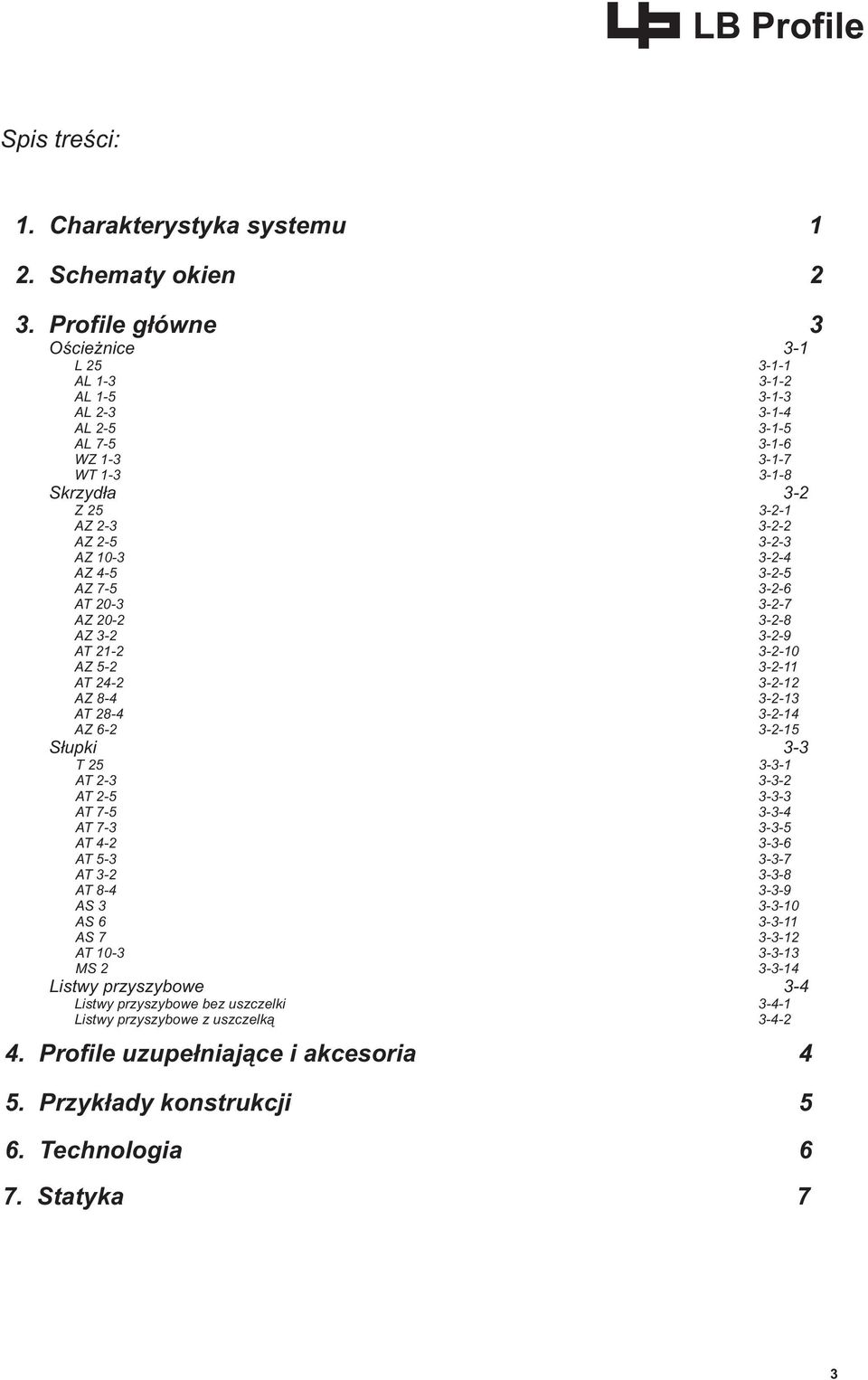

7 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 Oœcie nice 3-1 L AL AL AL AL AL WZ WT Skrzyd³a 3-2 Z AZ AZ AZ AZ AZ AT AZ AZ AT AZ AT AZ AT AZ S³upki 3-3 T AT AT AT AT AT AT AT AT AS AS AS AT MS Listwy przyszybowe 3-4 Listwy przyszybowe bez uszczelki Listwy przyszybowe z uszczelk¹ Profile uzupe³niaj¹ce i akcesoria 4 5. Przyk³ady konstrukcji 5 6. Technologia 6 7. Statyka 7 3

8 Profile g³ówne Oœcie nica L 25 S 12 Stal ocynkowana D=1,5 D=2,0 J x=1,8 cm J x=2,2 cm J =0,8 cm J =1,1 cm y y S 11 Stal ocynkowana D=1,5 D=2,0 J x=1,9 cm J x=2,4 cm J =1,5 cm J =1,9 cm y y 3-1-1

9 Profile g³ówne Oœcie nica AL 1-3 S 12 Stal ocynkowana D=1,5 D=2,0 J x=1,8 cm J x=2,2 cm J =0,8 cm J =1,1 cm y y S 11 Stal ocynkowana D=1,5 D=2,0 J x=1,9 cm J x=2,4 cm J =1,5 cm J =1,9 cm y y 3-1-2

11 Profile g³ówne Oœcie nica AL 2-3 S 12 Stal ocynkowana D=1,5 D=2,0 J x=1,8 cm J x=2,2 cm J =0,8 cm J =1,1 cm y y S Stal ocynkowana 4 J x=1,4 cm 4 J =3,9 cm y 3-1-4

12 Profile g³ówne Oœcie nica AL 2-5 S 12 Stal ocynkowana D=1,5 D=2,0 J x=1,8 cm J x=2,2 cm J =0,8 cm J =1,1 cm y y S Stal ocynkowana 4 J x=1,4 cm 4 J =3,9 cm y 3-1-5

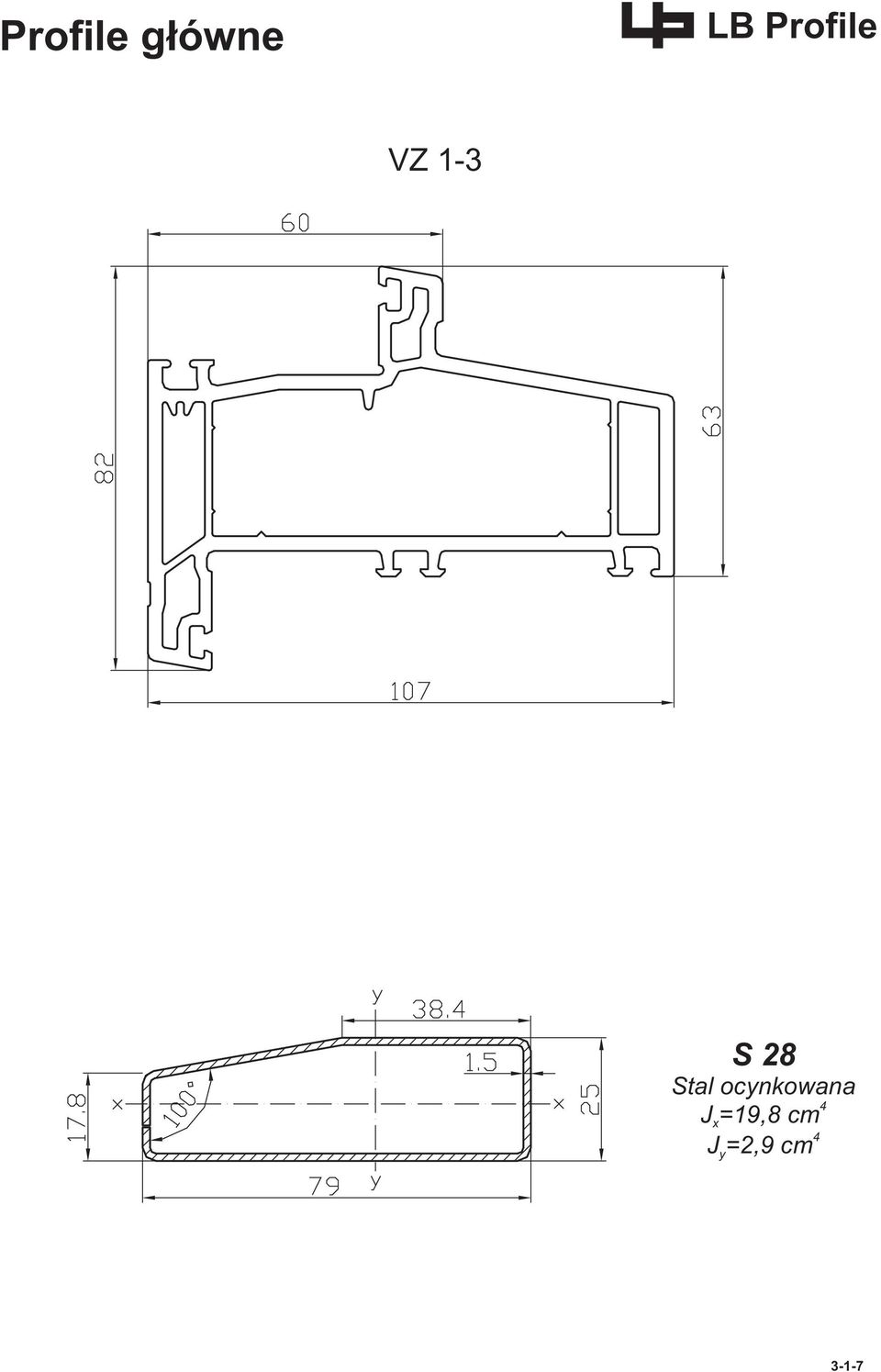

14 Profile g³ówne VZ 1-3 S 28 Stal ocynkowana 4 J x=19,8 cm 4 J =2,9 cm y 3-1-7

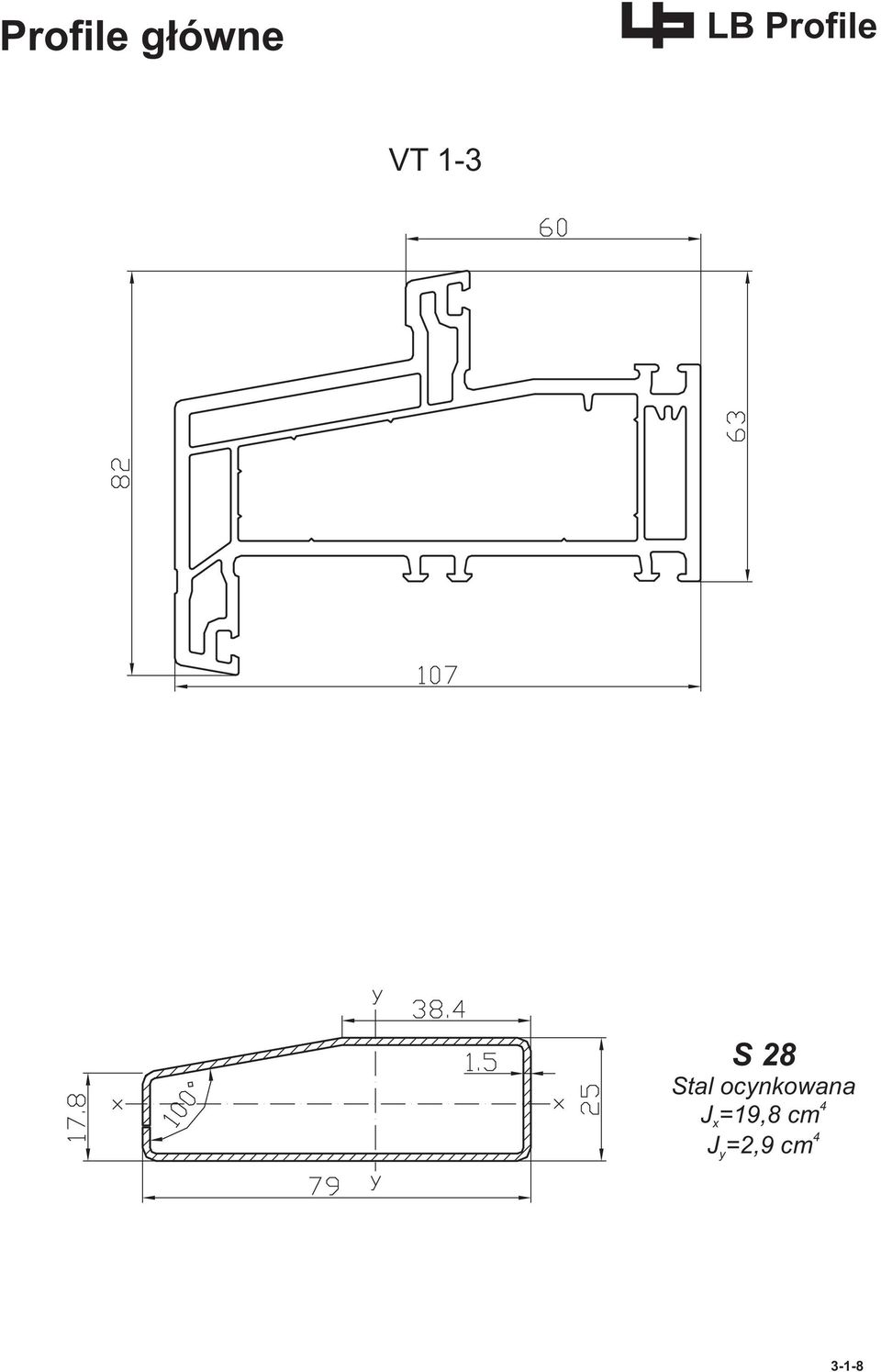

15 Profile g³ówne VT 1-3 S 28 Stal ocynkowana 4 J x=19,8 cm 4 J =2,9 cm y 3-1-8

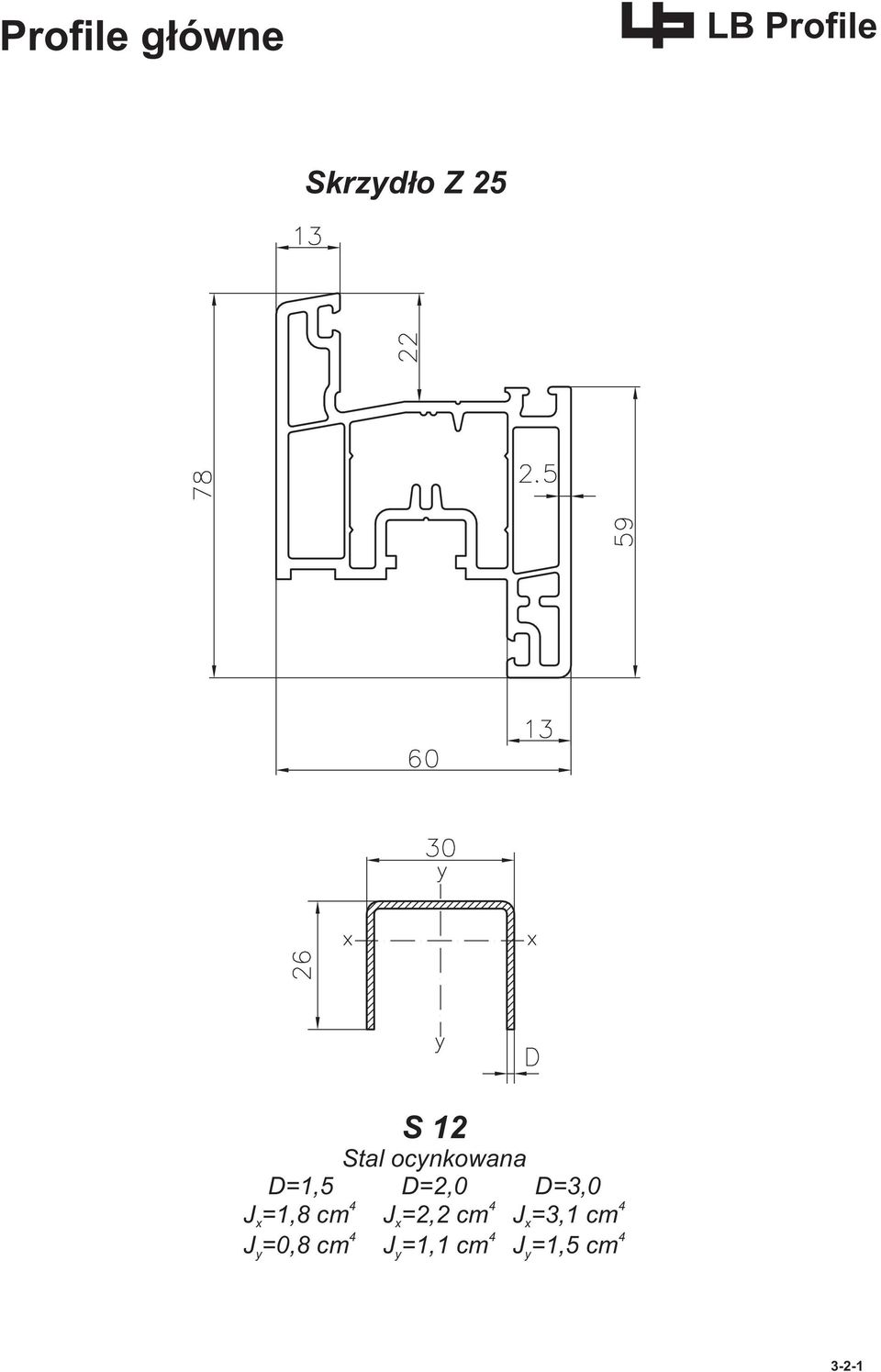

16 Profile g³ówne Skrzyd³o Z 25 S 12 Stal ocynkowana D=1,5 D=2,0 D=3,0 J x=1,8 cm J x=2,2 cm J x=3,1 cm J =0,8 cm J =1,1 cm J =1,5 cm y y y 3-2-1

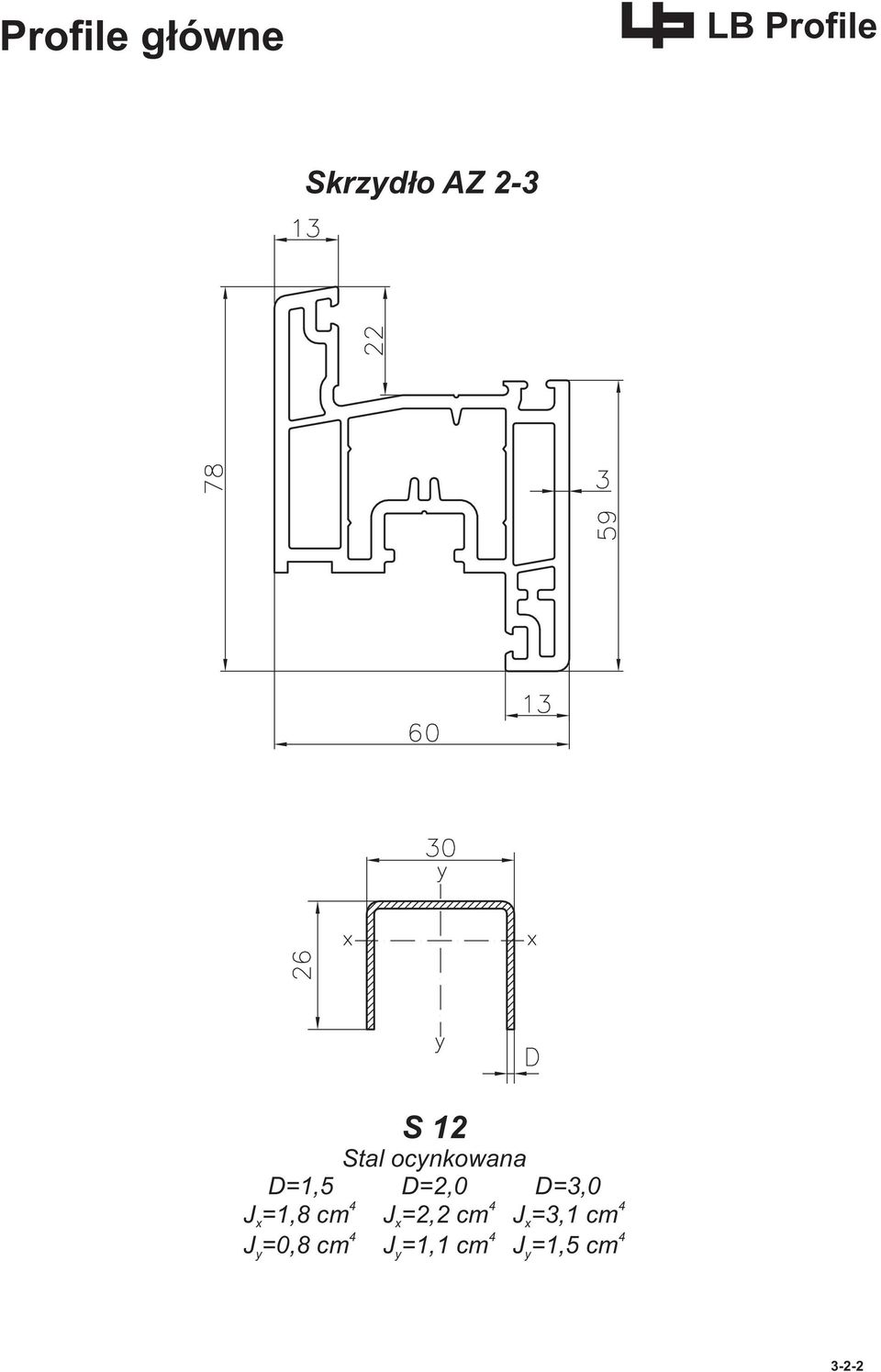

17 Profile g³ówne Skrzyd³o AZ 2-3 S 12 Stal ocynkowana D=1,5 D=2,0 D=3,0 J x=1,8 cm J x=2,2 cm J x=3,1 cm J =0,8 cm J =1,1 cm J =1,5 cm y y y 3-2-2

22 Profile g³ówne Skrzyd³o AT 20-3 S 12 Stal ocynkowana D=1,5 D=2,0 J x=1,8 cm J x=2,2 cm J =0,8 cm J =1,1 cm y y 3-2-7

23 Profile g³ówne S³upek AZ 20-2 S 21 Stal ocynkowana D=2,0 D=3,0 J x=4,8 cm J x=6,7 cm J =2,3 cm J =3,1 cm y y 3-2-8

24 Profile g³ówne Skrzyd³o AZ 3-2 S 23 Stal ocynkowana 4 J x=7,1 cm 4 J =5,9 cm y S 22 Stal ocynkowana 4 J x=5,5 cm 4 J =3,5 cm y 3-2-9

25 Profile g³ówne Skrzyd³o AT 21-2 S 23 Stal ocynkowana 4 J x=7,1 cm 4 J =5,9 cm y S 22 Stal ocynkowana 4 J x=5,5 cm 4 J =3,5 cm y

26 Profile g³ówne Skrzyd³o AZ 5-2 S 24 Stal ocynkowana 4 J x=9,9 cm 4 J =18,5 cm y

27 Profile g³ówne Skrzyd³o AT 24-2 S 24 Stal ocynkowana 4 J x=9,9 cm 4 J =18,5 cm y

28 Profile g³ówne Skrzyd³o AZ 8-4 S 42 Stal ocynkowana 4 J x=8,4 cm 4 J =11,9 cm y

29 Profile g³ówne Skrzyd³o AT 28-4 S 42 Stal ocynkowana 4 J x=8,4 cm 4 J =11,9 cm y

30 Profile g³ówne Poszerzenie AZ 6-2 S 24 Aluminium 4 J x=3,3 cm 4 J =6,2 cm y S 24 - A Stal ocynkowana A=2,0 A=3,0 A=4, J x=9,9 cm J x=13,6 cm J x=16,5 cm J =18,5 cm J =25,5 cm J =31,3 cm y y y

31 Profile g³ówne S³upek T 25 ¹czniki s³upka S 11 Stal ocynkowana D=1,5 D=2,0 J x=1,9 cm J x=2,4 cm J =1,5 cm J =1,9 cm y y PV PKV

32 Profile g³ówne S³upek AT 2-3 ¹czniki s³upka S 11 Stal ocynkowana D=1,5 D=2,0 J x=1,9 cm J x=2,4 cm J =1,5 cm J =1,9 cm y y PV PKV

36 Profile g³ówne S³upek AT 4-2 S 27 Stal ocynkowana 4 J x=6,9 cm 4 J =6,9 cm y PKW 32 Element mocuj¹cy s³upki lub szprosy - uniwersalny 3-3-6

37 Profile g³ówne S³upek AT 5-3 (przylga s³upka ruchomego AT 5-3) S 13 Stal ocynkowana 4 J x=1,2 cm 4 J =0,2 cm y SKV 53 ¹cznik s³upka AT 5-3 PKW 32 Element mocuj¹cy s³upki lub szprosy - uniwersalny V 550 Klocek dystansowy przylgi s³upka ruchomego AT Zaœlepka s³upka ruchomego 3-3-7

38 Profile g³ówne S³upek AT 3-2 PKW 32 Element mocuj¹cy s³upki lub szprosy - uniwersalny S 24 Stal ocynkowana 4 J x=9,9 cm 4 J =18,5 cm y 3-3-8

39 Profile g³ówne S³upek AT 8-4 PKV ¹cznik s³upka S 43 Stal ocynkowana 4 J x=7,3 cm 4 J =16,8 cm y 3-3-9

40 Profile g³ówne Przylga s³upka ruchomego AS 3 AS 3-0 Zaœlepka s³upka ruchomego SAS 9 Adapter systemowy do rygla

41 Profile g³ówne Przylga skrzyd³a obrotowego AS 6 (Okucie: TORNADO 39 Zv16 - Hautau) S 15 Stal ocynkowana 4 J x=1,1 cm 4 J =2,0 cm y

42 Profile g³ówne Przylga s³upka ruchomego AS 7 AS 7-0 Zaœlepka s³upka ruchomego S 15 Stal ocynkowana 4 J x=1,1 cm 4 J =2,0 cm y A 440 Zaœlepka rowka okuciowego

43 Profile g³ówne Poprzeczka AT 10-3 (do skrzyd³a AZ 10-3) S 20 Stal ocynkowana 4 J x=2,6 cm 4 J =0,2 cm y SKW 103 ¹cznik poprzeczki AT

44 Profile g³ówne Przylgi s³upka ruchomego MS2-ID MS2-IL MS2-IDB BK 2 MS2-IDB0 MS2-ID

45 Profile g³ówne Listwy przyszybowe AG 3 AG 4 AG 5 AG 6 AG 7 AG 9 AG 10 AG

46 Profile g³ówne Listwy przyszybowe AG 8-C AG 4-C AGZ 4-C AG 5-C AG 6-C AG 11-C AGR 4-C 3-4-2

47 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 4. Profile uzupe³niaj¹ce i akcesoria 4 Profile monta owe 4-1 V2, V4, V K03, A302, A312, A Profile poszerzaj¹ce 4-2 V3, V V V ¹czniki 4-3 K3, K5, V K K K K K243, K244, K Po³¹czenie k¹towe CLASSIC Po³¹czenie k¹towe CLASSIC Po³¹czenie k¹towe CONTOUR Po³¹czenie k¹towe CONTOUR Progi drzwiowe 4-4 Progi drzwiowe H751, H752, H ¹czniki progu H758, H759, H ¹czniki progu H764, H765, H768, H Os³onki aluminiowe progu H712, H732, H736, H Okapniki 4-5 S804, S805, S810, S814, S815, H Listwy maskuj¹ce 4-6 L123, L125, L142, L143, L144, L146, L162, L163, L164, L Szprosy 4-7 Z411, Z421, Z431, Z Z Monta Z Profile maskuj¹ce 4-8 K211, K212, K252, H Elementy rustykalne 4-9 ZS 104, ZS 105, ZL 020, ZL 021, ZL 150, ZL Monta ZL Monta ZL Uszczelki 4-10 DVU 12, DVU 15, DVU 16, DVI 18, DVI 20, DFI 53, DS Wzmocnienia 4-11 Wzmocnienia Przyk³ady konstrukcji 5 6. Technologia 6 7. Statyka 7 4

48 Profile uzupe³niaj¹ce Profile monta owe V 2 V 4 V

49 Profile uzupe³niaj¹ce Profile monta owe i zamykaj¹ce K 03 A 302 A 314 A

50 Profile uzupe³niaj¹ce Profil poszerzaj¹cy V3 S 13 Stal ocynkowana 4 J x=1,2 cm 4 J =0,2 cm y Profil poszerzaj¹cy V

51 Profile uzupe³niaj¹ce Profil poszerzaj¹cy V6 S 22 Stal ocynkowana 4 J x=5,5 cm 4 J =3,5 cm y 4-2-2

52 Profile uzupe³niaj¹ce Profil poszerzaj¹cy V18 S 21 Stal ocynkowana D=2,0 D=3,0 J x=4,8 cm J x=6,7 cm J =2,3 cm J =3,1 cm y y 4-2-3

53 Profile uzupe³niaj¹ce ¹czniki K 3 K 5 S 20 Stal ocynkowana 4 J x=0,2 cm 4 J =2,6 cm y V

54 Profile uzupe³niaj¹ce ¹cznik wzmocniony K 223 K 222 Stal ocynkowana 4 J x=15,8 cm 4 J =0,32 cm y 4-3-2

55 Profile uzupe³niaj¹ce ¹cznik wzmocniony K 224 P³askownik 70x10 Profil handlowy 4 J x=28,6 cm 4 J =0,58 cm y 4-3-3

56 Profile uzupe³niaj¹ce o ¹cznik 90 - K 234 S 20 Stal ocynkowana 4 J x=0,2 cm 4 J =2,6 cm y 4-3-4

57 Profile uzupe³niaj¹ce o ¹cznik K 235 Zaœlepka - K 236 S 20 Stal ocynkowana 4 J x=0,2 cm 4 J =2,6 cm y 4-3-5

58 Profile uzupe³niaj¹ce ¹cznik rurowy K 243 K 245 Adapter CONTOUR K 244 Adapter CLASSIC K 233 Rura stalowa ocynkowana 4-3-6

59 Profile uzupe³niaj¹ce Po³¹czenie k¹towe zmienne K K 244 o o CLASSIC Odsuniêcie B K¹t rozw. A K¹t rozwarcia A Odsuniêcie na stronê B 4-3-7

60 Profile uzupe³niaj¹ce Po³¹czenie k¹towe zmienne K K 244 o o CLASSIC Odsuniêcie C K¹t rozw. A K¹t rozwarcia A Odsuniêcie na stronê C 4-3-8

61 Profile uzupe³niaj¹ce Po³¹czenie k¹towe zmienne K K 245 o o CONTOUR Odsuniêcie B K¹t rozw. A K¹t rozwarcia A Odsuniêcie na stronê B 4-3-9

62 Profile uzupe³niaj¹ce Po³¹czenie k¹towe zmienne K K 245 o o CONTOUR Odsuniêcie C K¹t rozw. A K¹t rozwarcia A Odsuniêcie na stronê C

63 Profile uzupe³niaj¹ce Progi drzwiowe - termoizolacyjne H 751 ALU Renowacyjny - niski H 752 ALU Do zabudowy w posadzce H 755 PCV Element wykoñczenia skrzyd³a drzwi z uszczelnieniem progowym 4-4-1

64 Akcesoria ¹czniki próg - oœcie nica H 758 H ³¹cznik progu z AL 1-3 / AL 1-5 ³¹cznik progu z AL 2-3 / AL 2-5 H ³¹cznik progu z AL

65 Akcesoria ¹czniki s³upek - próg H ³¹cznik progu z AT 4-2 H ³¹cznik progu z AT 2-2 / AT 2-3 / AT 2-5 H ³¹cznik progu z AT 8-4 H ³¹cznik progu z AT 7-3 / AT

66 Profile uzupe³niaj¹ce Os³onki progu drzwi balkonowych CLASSIC H ALU H 732 ALU Os³onka progu drzwi balkonowych CONTOUR H 737 ALU Okap drzwi balkonowych H 736 ALU 4-4-4

67 Profile uzupe³niaj¹ce Okapniki S 804 Profil okapnika (zatrzaskowy) S 805 Profil okapnika (zatrzaskowy) H 21 Profil okapnika do przyklejenia lub przykrêcenia S 810 Listwa zatrzaskowa przykrêcana do S 804 i S 805 Zaœlepki do okapników S 814 Zaœlepka do okapnika S 804 S 815 Zaœlepka do okapnika S

68 Profile uzupe³niaj¹ce Listwy maskuj¹ce samoprzylepne L 123 L 125 L 142 L 143 L 144 L 146 L 162 L 163 L 164 L

69 Profile uzupe³niaj¹ce Szprosy samoprzylepne Z 421 Szpros zewnêtrzny Z 411 Szpros zewnêtrzny Z 431 Szpros zewnêtrzny Z 432 Szpros zewnêtrzny 4-7-1

70 Profile uzupe³niaj¹ce Szpros Z 405 Z 405 Szpros naszybowy Z 404 Alu - Trzpieñ ³¹cz¹cy Z 402 Alu - Profil noœny Z 403 Alu - ¹cznik k¹towy 4-7-2

71 Profile uzupe³niaj¹ce Szpros Z monta 4-7-3

72 Profile uzupe³niaj¹ce Profile PVC do maskowania wzmocnieñ statycznych K 212 (os³ona wzmocnienia S 8) K 252 (os³ona wzmocnienia K 251 i K 253) K 211 (os³ona profilu stalowego 80 x 40 mm) H 66 (os³ona wzmocnienia S 9) 4-8-1

73 Profile uzupe³niaj¹ce Elementy rustikalne ZS 104 G³owica ozdobna 23 mm ZS 105 G³owica ozdobna 14 mm ZL 020 Listwa ozdobna ZL 150 Listwa ozdobna ZL 021 Listwa ozdobna ZL 160 Listwa ozdobna 4-9-1

74 Profile uzupe³niaj¹ce Przyk³ad monta u listwy ZL

75 Profile uzupe³niaj¹ce Przyk³ad monta u listwy ZL

76 Uszczelki Uszczelka przyszybowa (od zewn¹trz) Uszczelka przyszybowa (w listwie) DVU 16 DVU 15 DVU 12 DVI 18 DVI 20 Uszczelka oœcie nicy i skrzyd³a Obwodowa zewnêtrzna i wewnêtrzna Wewnêtrzna DFI 53 DS 634 (bia³a)

77 Wzmocnienia S 11 S S S D=1,5 J x=1,9 cm J y=1,5 cm 4 4 D=2,0 J x=2,4 cm J y=1,9 cm S S S S D=1,5 J x=1,8 cm J y=0,8 cm 4 4 D=2,0 J x=2,2 cm J y=1,1 cm 4 4 D=3,0 J x=3,1 cm J y=1,5 cm S 13 S D=2,0 J x=1,2 cm J y=0,2 cm S D=2,0 J x=1,6 cm J y=0,4 cm

78 Wzmocnienia S 15 S 15 S D=2,0 J x=1,1 cm J y=2,0 cm 4 4 S 20 D=2,0 J x=0,2 cm J y=2,6 cm S 21 S S S D=2,0 J x=4,8 cm J y=2,3 cm 4 4 D=3,0 J x=6,7 cm J y=3,1 cm S D=2,0 J x=5,5 cm J y=3,5 cm

79 Wzmocnienia S 23 S 23 S D=2,0 J x=7,1 cm J y=5,9 cm S S S S D=2,0 J x=9,9 cm J y=18,5 cm 4 4 D=3,0 J x=13,6 cm J y=25,5 cm 4 4 D=4,0 J x=16,5 cm J y=31,3 cm S 25 S D=1,5 J x=3,3 cm J y=0,8 cm S D=2,0 J x=6,9 cm J y=6,9 cm

80 Wzmocnienia S 35 S S D=1,5 J x=1,4 cm J y=3,9 cm S D=2,0 J x=8,4 cm J y=11,9 cm A 24 (profil aluminiowy) A D=2,0 J x=3,3 cm J y=6,2 cm

81 Wzmocnienia Profile do podniesienia statyki konstrukcji S 8 S D=1,5 J x=12,7 cm J y=8,5 cm 80x40 (profil stalowy dostêpny w handlu) S D=2,9 J x=53,12 cm J y=17,66 cm 4 4 D=4,0 J x=69,03 cm J y=22,50 cm 4 4 D=5,0 J x=81,67 cm J y=26,15 cm 4 4 D=6,3 J x=95,68 cm J y=29,93 cm 4 4 D=7,1 J x=103,02 cm J y=31,77 cm 4 4 D=8,0 J x=110,20 cm J y=33,46 cm S D=1,5 J x=19,8 cm J y=2,9 cm

82 Wzmocnienia Profile do podniesienia statyki konstrukcji K 222 K D=2,5 J x=15,8 cm J y=0,32 cm 70x10 (profil stalowy dostêpny w handlu) S D=10,0 J x=28,6 cm J y=0,58 cm S D=1,5 J x=5,6 cm J y=3,1 cm

83 Wzmocnienia Profile do podniesienia statyki konstrukcji K 251 K D=1,5 J x=58,6 cm J y=1,6 cm 4 4 D=1,5 J x=66,5 cm J y=1,6 cm K 253 K

84 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 4. Profile uzupe³niaj¹ce i akcesoria 4 5. Przyk³ady konstrukcji 5 Oœcie nica - skrzyd³o 5-1 L 25/Z AL 1-3/AZ AL 1-5/AZ AL 2-5/AZ AL 1-5/AZ AL 1-3/AZ AL 1-5/AZ AL 7-5/AZ VZ 1-3/AT VT 1-3/AZ S³upki sta³e 5-2 AT 2-3/AZ AT 2-5/AZ AT 2-5/AZ AT 7-5/AZ S³upki ruchome 5-3 AT 5-3/AZ AT 5-3/AZ AS 3/AZ AS 7/AZ Po³¹czenia 5-4 S³upek AT PV 23T Szczeblina AT PV 23T Po³¹czenie k¹towe ze skrzyd³em PSV Po³¹czenie k¹towe z oœcie nic¹ PSV Przyk³ady monta u 5-5 Monta V Technologia 6 7. Statyka 7 5

85 Przyk³ady konstrukcji CLASSIC ECO Oœcie nica L 25 Skrzyd³o Z 25 Listwa AG 8-C 5-1-1

86 Przyk³ady konstrukcji CLASSIC Oœcie nica AL 1-3 Skrzyd³o AZ 2-3 Listwa AG 8-C 5-1-2

87 Przyk³ady konstrukcji CLASSIC 5K Oœcie nica AL 1-5 Skrzyd³o AZ 2-5 Listwa AG 8-C 5-1-3

88 Przyk³ady konstrukcji CLASSIC 5K+ Oœcie nica AL 2-5 Skrzyd³o AZ 2-5 Listwa AG 8-C 5-1-4

89 Przyk³ady konstrukcji CLASSIC 5K LU Oœcie nica AL 1-5 Skrzyd³o AZ 4-5 Listwa AG 8-C 5-1-5

90 Przyk³ady konstrukcji CLASSIC zlicowany Oœcie nica AL 1-3 Skrzyd³o AZ 10-3 Listwa AG

91 Przyk³ady konstrukcji CONTOUR ekonomik Oœcie nica AL 1-5 Skrzyd³o AZ 7-5 Listwa AG 8-C 5-1-7

92 Przyk³ady konstrukcji CONTOUR Oœcie nica AL 7-5 Skrzyd³o AZ 7-5 Listwa AGR 4-C 5-1-8

93 Przyk³ady konstrukcji Konstrukcja specjalna (skrzyd³o otwierane na zewn¹trz) Oœcie nica VZ 1-3 Skrzyd³o AT 20-3 Listwa AG 8-C 5-1-9

94 Przyk³ady konstrukcji Konstrukcja specjalna (skrzyd³o otwierane do wewn¹trz) Oœcie nica VT 1-3 Skrzyd³o AZ 2-3 Listwa AG 8-C

95 Przyk³ady konstrukcji CLASSIC Skrzyd³o AZ 2-3 S³upek sta³y AT

96 Przyk³ady konstrukcji CLASSIC 5K Skrzyd³o AZ 2-5 S³upek sta³y AT

97 Przyk³ady konstrukcji CONTOUR ekonomik Skrzyd³o AZ 7-5 S³upek sta³y AT

98 Przyk³ady konstrukcji CONTOUR Skrzyd³o AZ 7-5 S³upek sta³y AT

99 Przyk³ady konstrukcji Skrzyd³o AZ 7-5 Przylga s³upka ruchomego AT

100 Przyk³ady konstrukcji Skrzyd³o AZ 2-3 Przylga s³upka ruchomego AT

101 Przyk³ady konstrukcji Skrzyd³o AZ 2-3 S³upek ruchomy AS

102 Przyk³ady konstrukcji Skrzyd³o AZ 2-3 S³upek ruchomy AS

103 Przyk³ady konstrukcji Mocowanie s³upka ¹cznik PV 23 T S³upek AT 2-3 S³upek AT 2-3 Wkrêt 3,9 x 19 ¹cznik PV 23T Uszczelka oring Wzmocnienie stalowe Wkrêt 6 x 75 Oœcie nica AL

104 Przyk³ady konstrukcji Mocowanie szczebliny ¹cznik PV 23 T S³upek AT 2-3 S³upek AT 2-3 Wkrêt 3,9 x 19 ¹cznik PV 23T Uszczelka oring Wkrêt 6 x 50 Wzmocnienie stalowe Skrzyd³o AZ

105 Przyk³ady konstrukcji Po³¹czenie k¹towe s³upka ¹cznik k¹towy PSV 23 S³upek AT 2-3 (AT 2-5) S³upek - poprzeczka AT 2-3 Wzmocnienie S 11 ¹cznik PSV 23 Silikon Skrzyd³o: AZ 2-3 AZ 3-2 AZ 4-3 AZ 5-2 Wkrêt 5 mm (otwór wstêpny 4 mm) Usun¹æ œciankê przez rozwiercenie D³ugoœæ wkrêta dobieraæ w zale noœci od k¹ta nachylenia. otworu do œrednicy ³ba wkrêta lub rozfrezowanie 5-4-3

106 Przyk³ady konstrukcji Po³¹czenie k¹towe s³upka ¹cznik k¹towy PSV 23 S³upek AT 2-3 (AT 2-5) S³upek AT 2-3 Wzmocnienie S 11 ¹cznik PSV 23 Silikon Oœcie nica: AL 1-3 AL 2-3 Wkrêt 5 mm (otwór wstêpny 4 mm) D³ugoœæ œruby dobieraæ w zale noœci od oœcie nicy i k¹ta nachylenia s³upka

107 Przyk³ady konstrukcji Schemat monta u V

108 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 4. Profile uzupe³niaj¹ce i akcesoria 4 5. Przyk³ady konstrukcji 5 6. Technologia 6 Opis technologii 6-1 Elementy technologii produkcji okien Wskazówki dotycz¹ce profili okiennych, kolorowych i okleinowanych Wymiary technologiczne 6-2 Okno jednoskrzyd³owe Okno dwuskrzyd³owe ze s³upkiem sta³ym Okno dwuskrzyd³owe ze s³upkiem ruchomym Drzwi balkonowe Drzwi balkonowe ze s³upkiem ruchomym Drzwi wejœciowe Drzwi z progiem aluminiowym Szczebliny Szklenie 6-3 Rozmieszczenie klocków noœnych i dystansowych Monta i demonta szyby Podk³adki systemowe Gruboœæ szklenia Gruboœæ szklenia AZ Profil do przeszkleñ specjalnych FV Odwodnienia 6-4 Odwodnienie skrzyd³a i oœcie nicy Odwodnienie œlemienia Odpowietrzenia 6-5 Odpowietrzenie komory szk³a CLASSIC Odpowietrzenie komory szk³a CONTOUR Odpowietrzenie drzwi CONTOUR Statyka 7 6

109 W³aœciwoœci materia³u ELEMENTY TECHNOLOGII PRODUKCJI OKIEN Profile systemu L.B Profile Styl 2000, produkowane przez wytwórnie LB w Polsce, Niemczech i Anglii s¹ wykonane z wysokoudarowego polichlorku winylu (PVC-HI) wed³ug wymagañ DIN 7748-PVC-U, EDLP, i podlegaj¹ normie RAL-GZ 716/1, Aprobacie Technicznej AT /2000, Aprobacie Technicznej /2003 oraz Aprobacie Technicznej AT /2004, oraz s¹ zgodne z norm¹ PN- EN Barwa profili podstawowych - bia³a zgodny z RAL Okleiny ozdobne firmy RENOLIT. Dostawa i sk³adowanie profili Profile systemu PAD s¹ dostarczane na paletach zapakowane w foliê. Iloœci profili w palecie s¹ podane w aktualnym cenniku. Dostawa towaru przy pomocy samochodów dostawczych producenta, lub odbiór w³asny. D³ugoœæ pakietów profili podstawowych wynosi 6 metrów. Specjalne d³ugoœci profili lub inne opakowania dostêpne na specjalne yczenie - terminy i ceny do uzgodnienia. W celu unikniêcia zwieszania i skrêcania siê profili nale y sk³adowaæ je na paletach lub rega³ach. Wysokoœæ stosu nie mo e przekraczaæ 1 m. W celu unikniêcia zadrapañ powierzchni nie zaleca siê œci¹gaæ profili z palet lub rega³ów. Obróbka i sk³adowanie profili powinny odbywaæ siê w miarê sta³ej temperaturze, wynosz¹cej przynajmniej 15 stopni C. Profile musz¹ posiadaæ tak¹ sam¹ temperaturê jak pomieszczenie robocze. Jeœli jest to niemo liwe, to profile powinny zostaæ z³o one przed przyciêciem na przynajmniej 8-10 godzin w pomieszczeniu przeznaczonym do obróbki. Profile powinny byæ chronione przed promieniowaniem s³onecznym, nawet jeœli z³o one s¹ za szyb¹. Przycinanie profili Profile okienne przycinane s¹ na pi³ach jedno lub dwug³owicowych. Tarcze powinny byæ wyposa one w ostrza z wêglików spiekanych. Œrednica pi³y musi gwarantowaæ mo liwoœæ przyciêcia du ych profili pod k¹tem 45 stopni. Bardzo wa na jest ostroœæ pi³, poniewa poprzez nadmierne nagrzewanie siê ciêtego têp¹ pi³¹ profila na tarczy powstaje warstewka nadtopionego materia³u, która powoduje pogorszenie jakoœci ciêcia i zgrzewania. Frezowanie i wiercenie Bezpoœrednio po przyciêciu sprawdziæ elementy i przygotowaæ je do dalszej obróbki. Wszystkie frezowania i wiercenia wykonaæ przed zgrzewaniem. Zaleca siê czyszczenie wierconych i frezowanych komór z powstaj¹cych wiórów przez wydmuchiwanie sprê onym powietrzem. Zalecana kolejnoœæ obróbki: - Frezowanie odwodnieñ oœcie nic wewn¹trz i zewn¹trz 5x25 mm, - frezowanie pod zamki i wiercenie pod klamki, - wiercenie otworów w skrzydle okna na górze i na dole o œrednicy 5mm (odgazowanie). Osadzanie wzmocnienia W zale noœci od obci¹ eñ profile PCV musz¹ byæ wzmacniane profilami stalowymi. Stal wzmacniaj¹ca przycinana jest pod k¹tem prostym. D³ugoœæ wzmocnienia nale y dobraæ tak, aby miejsce zgrzewania profili nie styka³o siê z metalem (najkrótszy wymiar profilu -10 mm = d³ugoœæ wzmocnienia). Mocowanie profili stalowych odbywa siê za pomoc¹ skrêcania lub nitowania. Pierwsze z³¹czenie w odleg³oœci oko³o mm od naro ników. Odstêp miêdzy ³¹czeniami oko³o 300 mm. U ywaæ tylko profilu wzmacniaj¹cego zalecanego przez producenta systemu. Dane na temat wzmocnieñ znajduj¹ siê we wskazówkach i tabelach na temat obci¹ eñ do³¹czonych przez producenta (katalog systemowy ). S³upki i œlemiona musz¹ byæ zawsze wzmocnione. Wskazane jest stosowanie wzmocnienia zamkniêtego - S11 w oœcie nicach, do których mocowane s¹ s³upki konstrukcyjne. Otwory pod klamki mo na wierciæ po zamocowaniu wzmocnienia w profil skrzyd³a, o ile konstrukcja wiertarko - frezarki na to pozwala. Dopuszcza siê wycinanie we wzmocnieniu otworu wzd³u nego o wymiarach 12 x 55, lub wiercenie trzech otworówf 12. Niedopuszczalna jest przerwa we wzmocnieniu w miejscu klamki

110 Zgrzewanie ram okiennych Do zgrzewania ram okiennych u ywaæ zgrzewarek doczo³owych z lustrem grzewczym. Lustra grzewcze s¹ obci¹gniête foli¹ teflonow¹. Zgrzewaæ w temperaturze stopni C (mierzona na lustrze). Zgrzewarki musz¹ byæ wyposa one w prowadnice dopasowane do profili. Czasy zgrzewania i wartoœci dotycz¹ce pracy maszyny s¹ zale ne od u ywanej maszyny. Zgrzewanie mo na uznaæ za dobre, jeœli zgrzew wykazuje lekk¹ chropowatoœæ. Jeœli zgrzew jest ó³ty lub nawet br¹zowy (przy bia³ych profilach) to œwiadczy to o przegrzaniu siê materia³u na skutek zbyt wysokiej temperatury lub zbyt d³ugiego czasu topienia. Wskazówki do zgrzewania 1. Temperatura zgrzewania stopni. 2. Czas nadtapiania oko³o s. 3. Docisk przy nagrzewaniu 2-3 bar. 4. Docisk zgrzewania 6-7 bar. 5. Czas och³adzania s. 6. W pomieszczeniach pracy zgrzewarki unikaæ przeci¹gów. 7. Czêœci zgrzewane musz¹ byæ czyste i mieæ ustabilizowan¹ temperaturê. 8. Powierzchnie profili musz¹ byæ czyste. 9. Lustro zgrzewarki musi byæ czyste, nie mo e mieæ adnych pozosta³oœci po poprzednich zgrzewaniach. 10. U ywaæ folii o w³aœciwych parametrach i wymieniæ w razie uszkodzenia. Raz dziennie przeprowadziæ zgrzewanie próbne. 11. Sprawdziæ nastawienie k¹tów zgrzewania. 12. Przy zgrzewaniach krzy owych oraz zgrzewaniach typu T jeszcze podczas sch³adzania wsun¹æ wzmocnienie. 13. Zgrzane ramy pozostawiæ do och³odzenia, minimum 15 minut. Obróbka ram okiennych po zgrzewaniu Na rynku istnieje wiele automatycznych obrabiarek naro ników. Maszyny te usuwaj¹ wyp³ywki powsta³e przy zgrzewaniu, frezuj¹ rowki pod uszczelki oraz kszta³tuj¹ naro niki do obwodowego zamocowania uszczelki. Urz¹dzenia mocuj¹ce i frezy musz¹ byæ dobrane do obrabianego profilu. Mocowanie uszczelek Mocowanie uszczelek mo e byæ wykonane rêcznie lub z pomoc¹ specjalnej rolki. Dostarczane uszczelki s¹ nawil one silikonem co u³atwia ich monta. Nale y u ywaæ tylko uszczelek zalecanych przez dawcê systemu. - Uszczelki przyszybowe - mocuje siê w skrzyd³ach okna, ewentualnie oœcie nicach (oszklenie sta³e) obwodowo. W górnej czêœci ramiaka nale y je z³¹czyæ i skleiæ " na styk" klejem typu cyjanopan (szybkowi¹ ¹cym). Uszczelki do listew przyszybowych przycina siê do naro ników pod k¹tem. - Uszczelki przylgowe - montowane s¹ obwodowo w skrzydle i oœcie nicy a w górnej czêœci ramiaka ³¹czone i sklejone. Okuwanie okien Profile s¹ tak zaprojektowane, aby noœne czêœci okucia by³y przykrêcone przez dwie œcianki. Zaleca siê wiercenie wstêpne. Otwór powinien byæ o oko³o 0,8 mm mniejszy ni œrednica znamionowa œruby. W³aœciwoœci noœne okuæ Dobór okuæ nale y przeprowadziæ zgodnie z katalogiem ich dostawcy, tak aby gwarantowa³y wymagane funkcje okien, oraz odpornoœæ na obci¹ enia. Nale y kierowaæ siê wskazówkami producenta okuæ. Zaleca siê przykrêcenie czêœci okuæ do wzmocnieñ (o ile jest to mo liwe). Dopuszczalny odstêp pomiêdzy miejscami ryglowania zale y od grupy obci¹ enia. Nale y zachowaæ odstêp punktów ryglowania co mm. Odleg³oœæ zawiasów i rygli od naro nika skrzyd³a okiennego lub drzwiowego nie powinna przekraczaæ 200 mm

111 Narzêdzia do okuwania okien U ywaæ dostêpnych w handlu urz¹dzeñ elektrycznych i pneumatycznych. Pomoce takie jak: bazy ustalaj¹ce, przyrz¹dy wiertarskie i przymiary s¹ udostêpniane ze strony producenta okuæ. Uwaga : U ywaæ tylko narzêdzi wyposa onych w regulowane sprzêg³a przeci¹ eniowe - nie "przekrêcaæ" wkrêtów. Oszklenie Oszklenie mo e mieæ gruboœæ 5-50 mm. Dobór w³aœciwych listew i uszczelek prowadziæ na podstawie katalogu systemowego. Prawid³owe osadzenie i zaklinowanie szyb ma kapitalne znaczenie, dla prawid³owego funkcjonowania okien. Uszczelnianie wk³adu szybowego nale y przeprowadziæ za pomoc¹ przewidzianych w katalogu uszczelek. Uszczelkê zewnêtrzn¹ w górnej czêœci przeszklenia docisn¹æ i skleiæ. W listwach przyszybowych uszczelka ³¹czona jest w naro niku. - Monta szyby. Szyba nie mo e bezpoœrednio przenosiæ obci¹ eñ ramiaka, dlatego system przewiduje klocki wyrównuj¹ce i dystansowe spe³niaj¹ce nastêpuj¹ce zadania: a) równomierne roz³o enie ciê aru szyby w ramach b) sta³e ustawienie ram w stosunku do szyby c) gwarancje w³aœciwego funkcjonowania skrzyd³a d) unikniêcie bezpoœredniego kontaktu szyby z ram¹ e) swobodny przep³yw wody pod szyb¹ Podk³adki pod szyby i klocki dystansowe, nie mog¹ ulegaæ odkszta³ceniom wskutek obci¹ enia, temperatury i wilgoci. Wszystkie podk³adki musz¹ byæ zabezpieczone przed poœlizgiem i przemieszczeniami. Nale y u ywaæ podk³adek zalecanych przez producenta systemu. Przy szkleniu okno mo na po³o yæ p³asko na stole monterskim, lub - co jest zalecane - u ywaæ prasy do szklenia. Ta druga mo liwoœæ ma tê zaletê, e umo liwia sprawdzenie poprawnoœæ dzia³ania okna. Bardzo wa nym elementem dla szczelnoœci i estetyki okna, jest w³aœciwe i staranne przyciêcie listew i uszczelek przyszybowych. Wskazówki dotycz¹ce monta u okien Do monta u okien nale y u ywaæ kotew lub ko³ków rozporowych. Monta na ko³ki jest preferowany. W oœcie nicy wywierciæ otwory (zalecane 10) w odstêpach zalecanych w katalogu. Przed umocowaniem okno nale y wypoziomowaæ za pomoc¹ klinów (najlepiej specjalnych - plastikowych). Odleg³oœæ miêdzy ko³kami nie mo e wynosiæ wiêcej ni 700 mm. Odleg³oœæ ko³ka od zgrzewów i s³upków powinna wynosiæ mm. Ko³ki w dolnej czêœci oœcie nicy uszczelniæ silikonem po to, aby woda nie mog³a dostaæ siê do komory wzmocnionej profilem stalowym. Przy monta u kotwami stosowaæ takie same zasady jak przy monta u ko³ków (odstêp pomiêdzy naro nikami, odleg³oœci). Kotwy w zale noœci od odstêpu muru dwukrotnie odgi¹æ w celu uzyskania w³aœciwego odsadzenia. Podczas mocowania ko³kami lub kotwami nie naprê aæ oœcie nicy (w bezpoœredniej odleg³oœci elementu mocuj¹cego umieœciæ kliny dystansowe). Po³¹czenie z murem Wszystkie miejsca puste miêdzy murem a futryn¹ nale y ociepliæ i wyg³uszyæ, zanim okno zostanie obmurowane. Jako wype³nienia u ywane s¹ we³ny mineralne, pianki monta owe oraz inne materia³y wype³niaj¹ce dostêpne w handlu

112 WSKAZÓWKI DOTYCZ CE PROFILI OKIENNYCH Z TWARDEGO PCV KOLOROWYCH I OKLEINOWANYCH Im kolor okna jest ciemniejszy, tym wiêksze bêdzie nagrzewanie profili promieniami s³onecznymi. Bia³e profile (które odbijaj¹ promienie) mog¹ przy mocnym nas³onecznieniu w klimacie œrodkowo- europejskim nagrzaæ siê do oko³o 45 stopni, a ciemne barwione lub okleinowane powierzchnie profili w tych samych warunkach nawet do 70 stopni C i wiêcej. Jest to zjawisko szczególnie niebezpieczne przy po³udniowej lub zachodniej ekspozycji montowanych okien. Nale y bezwzglêdnie unikaæ monta u na nieos³oniêtych, nas³onecznionych elewacjach okien lub drzwi wykonanych z ciemnych profili, oszklonych ciemnym szk³em, lub z ciemnymi wype³nieniami, gdy du e ciemne powierzchnie powoduj¹ kumulacjê zjawiska miejscowego wzrostu temperatury a w konsekwencji deformacje profili i trwa³e uszkodzenie okien. Nale y o tym informowaæ klientów i w razie istnienia przes³anek mog¹cych spowodowaæ wyst¹pienie zjawiska przegrzania profili, ewentualn¹ realizacjê wykonywaæ na ryzyko zamawiaj¹cego, bez gwarancji. Dotyczy to g³ównie oklein w kolorach: ciemny br¹z (palisander), ciemny d¹b, ciemna zieleñ i mahoñ. Temperatury te powinno siê uwzglêdniaæ przy projektowaniu i budowie okien, a tak e uwzglêdniæ przy ich monta u. Nale y wystrzegaæ siê konstrukcji z profili giêtych (okien okr¹g³ych i ³ukowych), gdzie ze wzglêdów technologicznych nie mo na zamontowaæ wzmocnieñ. Profile PCW, maj¹ tzw. pamiêæ kszta³tu i podgrzewane maj¹ tendencjê do prostowania siê, co równie mo e spowodowaæ trwa³e uszkodzenie okna. Sk³adowanie i transport Dodatkowo do ogólnych zaleceñ: Przy profilach kolorowych i okleinowanych bardziej widoczne s¹ wszelkie uszkodzenia pow³oki zewnêtrznej (np. zadrapania), ni przy profilach bia³ych. Nale y zwróciæ na to szczególn¹ uwagê przy sk³adowaniu, transporcie i dalszej obróbce. Profile kolorowe i okleinowane (jeszcze przed obróbk¹) nie mog¹ byæ sk³adowane na zewn¹trz pomieszczeñ. Przycinanie Tak jak przy profilach bia³ych. Frezowanie Tak jak przy profilach bia³ych. Wzmacnianie Wszystkie kolorowe i okleinowane profile okienne (oœcie nice, skrzyd³a, s³upki i œlemiona okien) musz¹ zostaæ wzmocnione bez wzglêdu na wielkoœæ okna. Obligatoryjnie nale y stosowaæ zalecenia zawarte w katalogu systemowym w rozdziale STATYKA - 05/300. Gruboœæ wzmocnieñ minimum 3 mm. Otwory wyrównawcze ciœnienia w komorach Przy elementach drzwi i okien z profili kolorowych musz¹ zostaæ wentylowane wszystkie komory profili znajduj¹ce siê na zewn¹trz (oprócz komór g³ównych, ze wzmocnieniami), po to aby podczas nagrzewania siê profili powietrze znajduj¹ce siê w tych komorach mog³o siê swobodnie rozprê aæ, oraz aby umo liwiæ grawitacyjn¹ cyrkulacjê powietrza w komorach, powoduj¹c¹ naturalne sch³adzanie profili. Jako otwory wyrównuj¹ce ciœnienie nale y w powy szych komorach wywierciæ 4 otwory o œrednicy 6 mm w ka dym polu. Komory, w których znajduj¹ siê ju otwory odwadniaj¹ce nie wymagaj¹ dodatkowych nawierceñ. Przy wiêkszych elementach nawiercenia te powinny znajdowaæ siê w odleg³oœci co 600 mm. Oszklenie Klocki noœne i dystansowe musz¹ byæ rozmieszczone zgodnie ze schematami przedstawionymi w Katalogu. Odleg³oœæ klocka noœnego od naro nika powinna wynosiæ oko³o 100 mm, natomiast klocki dystansowe, powinny byæ usytuowane w odleg³oœci oko³o 200 mm od naro nika

113 Wa ne wskazówki: Przy monta u, odstêp miejsca mocowania skrajnej kotwy lub ko³ka rozporowego powinien wynosiæ max. 100 mm. Odstêp pomiêdzy mocowaniami nie mo e byæ wiêkszy ni 600 mm. Mocowania powinny znajdowaæ siê w pobli u zawiasów lub punktów ryglowania. Przy okuwaniu zachowaæ maksymalny odstêp rygli 600 mm. Wymiary szczelin monta owych s¹ porównywalne jak przy oknach bia³ych. Z uwagi na zwiêkszon¹ rozszerzalnoœæ ciepln¹ profili ciemnych, szczelinê monta ow¹ nale y zabezpieczyæ we³n¹ mineraln¹ i dopiero na ni¹ na³o yæ piankê. Poniewa przy powierzchniach kolorowych i okleinowanych ju ma³e zadrapania staj¹ siê widoczne, zaleca siê szczególn¹ ostro noœæ przy monta u i eksploatacji okien. Wskazówki dotycz¹ce eksploatacji okien Do czynnoœci maj¹cych na celu utrzymanie okien w jak najlepszym stanie nale y regularne czyszczenie ram, uszczelek i szyb. U ywaæ do tego domowych œrodków czyszcz¹cych, lub pakietów czyszcz¹cych zalecanych przez producenta okna. Udra niaæ w razie potrzeby kana³y odwadniaj¹ce. Ruchome czêœci okuæ raz w roku naoliwiæ i zakonserwowaæ (np. œrodkiem silikonowym WD 40). Sprawdzaæ po³¹czenia z murem, ewentualne uszkodzenia naprawiæ i na nowo uszczelniæ. Uszczelki nale y pielêgnowaæ poprzez przecieranie ich rozpuszczon¹ w wodzie gliceryn¹ (nie czêœciej ni raz w roku). Ewentualnie uszkodzona uszczelka jest ³atwo wymienialna. Do czyszczenia profili nale y u ywaæ œrodków wg poni szej tabeli: RODZAJ ZABRUDZENIA: Bejca do drewna, gips, wapno, zaprawa T³uszcz, olej, (œlady po gumie, sadza) Bitumit, d³ugopis, rdza Farby emulsyjne, zaschniête wapno zaprawa, nitrolakiery, farby olejne, silikon, na trwale przyklejone do powierzchni CZYSZCZENIE: Woda Œrodek czyszcz¹cy zalecany przez producenta np. Cosmofen Benzyna czyszcz¹ca Czyszczenie mechaniczne (np. szpatu³k¹ z drewna) PóŸniej: Œrodek czyszcz¹cy zalecany przez producenta ( Cosmofen )

114 Wymiary technologiczne Okno jednoskrzyd³owe Oœcie nica: L 25 AL 1-3 AL 1-5 Skrzyd³o: Z 25 AZ 2-3 AZ 2-5 AZ 4-5 AZ 7-5 AZ 10-3 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B - 88 Zewnêtrzny wymiar skrzyd³a = B - 72 Wymiary bez naddatków na zgrzew! 6-2-1

115 Wymiary technologiczne Okno jednoskrzyd³owe Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: Z 25 AZ 2-3 AZ 2-5 AZ 4-5 AZ 7-5 AZ 10-3 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B Zewnêtrzny wymiar skrzyd³a = B Wymiary bez naddatków na zgrzew! 6-2-2

116 Wymiary technologiczne Okno jednoskrzyd³owe Oœcie nica: AL 7-5 Skrzyd³o: AZ 7-5 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B Zewnêtrzny wymiar skrzyd³a = B - 86 Wymiary bez naddatków na zgrzew! 6-2-3

117 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem sta³ym T 25 AT 2-3, AT 2-5 Oœcie nica: L 25 AL 1-3, AL 1-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A B - zewnêtrzny wymiar oœcie nicy C - wymiar podzia³u (do osi s³upka) KrawêdŸ wewnêtrzna oœcie nicy = C KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 90 Wymiar wrêbu oœcie nicy = C - 66 Zewnêtrzny wymiar skrzyd³a = C - 50 Wymiary bez naddatków na zgrzew! 6-2-4

118 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem sta³ym T 25 AT 2-3, AT 2-5 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A B - zewnêtrzny wymiar oœcie nicy C - wymiar podzia³u (do osi s³upka) KrawêdŸ wewnêtrzna oœcie nicy = C KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C Wymiar wrêbu oœcie nicy = C - 81 Zewnêtrzny wymiar skrzyd³a = C - 65 Wymiary bez naddatków na zgrzew! 6-2-5

119 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem sta³ym AT 7-3, AT 7-5 Oœcie nica: AL 7-5 Skrzyd³o: AZ 7-5 A A A - A B - zewnêtrzny wymiar oœcie nicy C - wymiar podzia³u (do osi s³upka) KrawêdŸ wewnêtrzna oœcie nicy = C KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 97 Wymiar wrêbu oœcie nicy = C - 73 Zewnêtrzny wymiar skrzyd³a = C - 57 Wymiary bez naddatków na zgrzew! 6-2-6

120 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 7 Oœcie nica: L 25 AL 1-3, AL 1-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 80 Zewnêtrzny wymiar skrzyd³a = C - 40 Wymiary bez naddatków na zgrzew! 6-2-7

121 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 95 Zewnêtrzny wymiar skrzyd³a = C - 55 Wymiary bez naddatków na zgrzew! 6-2-8

122 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 7-5 Skrzyd³o: AZ 7-5 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 87 Zewnêtrzny wymiar skrzyd³a = C - 47 Wymiary bez naddatków na zgrzew! 6-2-9

123 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 3 Oœcie nica: L 25 AL 1-3, AL 1-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 72 Zewnêtrzny wymiar skrzyd³a = C - 32 UWAGA! - obci¹æ przylgê skrzyd³a - 15 mm Wymiary bez naddatków na zgrzew!

124 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 3 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 87 Zewnêtrzny wymiar skrzyd³a = C - 47 UWAGA! - obci¹æ przylgê skrzyd³a - 15 mm Wymiary bez naddatków na zgrzew!

125 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AS 3 Oœcie nica: AL 7-5 Skrzyd³o: AZ 7-5 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 79 Zewnêtrzny wymiar skrzyd³a = C - 39 UWAGA! - obci¹æ przylgê skrzyd³a - 15 mm Wymiary bez naddatków na zgrzew!

126 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AT 5-3 Oœcie nica: L 25 AL 1-3, AL 1-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 83 Zewnêtrzny wymiar skrzyd³a = C - 43 Wymiary bez naddatków na zgrzew!

127 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: Z 25 AZ 2-3, AZ 2-5 AZ 4-5, AZ 7-5 AZ 10-3 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 98 Zewnêtrzny wymiar skrzyd³a = C - 58 Wymiary bez naddatków na zgrzew!

128 Wymiary technologiczne Okno dwuskrzyd³owe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 7-5 Skrzyd³o: AZ 7-5 A A A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 90 Zewnêtrzny wymiar skrzyd³a = C - 50 Wymiary bez naddatków na zgrzew!

129 Wymiary technologiczne Drzwi balkonowe Oœcie nica: L 25 AL 1-3 AL 1-5 Skrzyd³o: AZ 3-2 AT 21-2 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B - 88 Zewnêtrzny wymiar skrzyd³a = B - 72 Wymiary bez naddatków na zgrzew!

130 Wymiary technologiczne Drzwi balkonowe Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 3-2 AT 21-2 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B Zewnêtrzny wymiar skrzyd³a = B Wymiary bez naddatków na zgrzew!

131 Wymiary technologiczne Drzwi balkonowe Oœcie nica: AL 7-5 Skrzyd³o: AZ 8-4 AT 28-4 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B Zewnêtrzny wymiar skrzyd³a = B - 86 Wymiary bez naddatków na zgrzew!

132 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 1-3, AL 1-5 Skrzyd³o: AZ 3-2 A A AT 21-2 A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 80 Zewnêtrzny wymiar skrzyd³a = C - 40 Wymiary bez naddatków na zgrzew!

133 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: AZ 3-2 A A AT 21-2 A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 95 Zewnêtrzny wymiar skrzyd³a = C - 55 Wymiary bez naddatków na zgrzew!

134 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 7-5 Skrzyd³o: AZ 8-4 A A AT 28-4 A - A C - wymiar podzia³u (do osi s³upka) KrawêdŸ wew. skrzyd³a = C B - zewnêtrzny wymiar oœcie nicy Wymiar szk³a = C Wym. listwy przysz. = C Wymiar wrêbu okuciowego = C - 87 Zewnêtrzny wymiar skrzyd³a = C - 47 Wymiary bez naddatków na zgrzew!

135 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 1-3, AL 1-5 Skrzyd³o: AZ 3-2 A A AT 21-2 A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 83 Zewnêtrzny wymiar skrzyd³a = C - 43 Wymiary bez naddatków na zgrzew!

136 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 2-3, AL 2-5 Skrzyd³o: AZ 3-2 A A AT 21-2 A - A C - wymiar podzia³u (do osi s³upka) B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 98 Zewnêtrzny wymiar skrzyd³a = C - 58 Wymiary bez naddatków na zgrzew!

137 Wymiary technologiczne Drzwi balkonowe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 7-5 Skrzyd³o: AZ 8-4 A A AT 28-4 A - A C - wymiar podzia³u (do osi s³upka) KrawêdŸ wew. skrzyd³a = C B - zewnêtrzny wymiar oœcie nicy Wymiar szk³a = C Wym. listwy przysz. = C Wymiar wrêbu okuciowego = C - 90 Zewnêtrzny wymiar skrzyd³a = C - 50 Wymiary bez naddatków na zgrzew!

138 Wymiary technologiczne Drzwi wejœciowe Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 5-2 AT 24-2 A A A - A B - zewnêtrzny wymiar oœcie nicy KrawêdŸ wewnêtrzna oœcie nicy = B KrawêdŸ wewnêtrzna skrzyd³a = B Wymiar szk³a = B Wymiar listwy przyszybowej = B-320 Wymiar wrêbu okuciowego = B Wymiar wrêbu oœcie nicy = B Zewnêtrzny wymiar skrzyd³a = B Wymiary bez naddatków na zgrzew!

139 Wymiary technologiczne Drzwi wejœciowe ze s³upkiem ruchomym AS 7 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 5-2 AT 24-2 A A A - A C - wymiar podzia³u (do osi s³upka) KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 95 Zewnêtrzny wymiar skrzyd³a = C - 55 Wymiary bez naddatków na zgrzew!

140 Wymiary technologiczne Drzwi wejœciowe ze s³upkiem ruchomym AT 5-3 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 5-2 AT 24-2 A A A - A C - wymiar podzia³u (do osi s³upka) KrawêdŸ wewnêtrzna skrzyd³a = C Wymiar szk³a = C Wymiar listwy przyszybowej = C Wymiar wrêbu okuciowego = C - 98 Zewnêtrzny wymiar skrzyd³a = C - 58 Wymiary bez naddatków na zgrzew!

141 Wymiary technologiczne Drzwi z progiem niskim H 751 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 3-2 AT 21-2 A - A Zewnêtrzny wymiar skrzyd³a = B - 63 Wymiar wrêbu okuciowego = B Wymiar listwy przyszybowej = B Wymiar szk³a = B A A KrawêdŸ wewnêtrzna skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

142 Wymiary technologiczne Drzwi z progiem wysokim H 752 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 3-2 AT 21-2 A - A Zewnêtrzny wymiar skrzyd³a = B - 95 Wymiar wrêbu okuciowego = B Wymiar listwy przyszybowej = B Wymiar szk³a = B A A KrawêdŸ wewnêtrzna skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

143 Wymiary technologiczne Drzwi z progiem niskim H 751 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 5-2 AT 24-2 A - A Zewnêtrzny wymiar skrzyd³a = B - 63 Wymiar wrêbu okuciowego = B Wymiar listwy przyszybowej = B Wymiar szk³a = B A A KrawêdŸ wew. skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

144 Wymiary technologiczne Drzwi z progiem wysokim H 752 Oœcie nica: AL 2-3 AL 2-5 Skrzyd³o: AZ 5-2 AT 24-2 A - A A A Zewnêtrzny wymiar skrzyd³a = B - 95 Wymiar wrêbu okuciowego = B Wymiar listwy przyszybowej = B Wymiar szk³a = B KrawêdŸ wew. skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

145 Wymiary technologiczne Drzwi z progiem niskim H 751 Oœcie nica: AL 7-5 Skrzyd³o: AZ 8-4 AT 28-4 A - A Zewnêtrzny wymiar skrzyd³a = B - 55 Wymiar wrêbu okuciowego = B - 95 Wymiar listwy przyszybowej = B Wymiar szk³a = B A A KrawêdŸ wew. skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

146 Wymiary technologiczne Drzwi z progiem niskim H 751 Oœcie nica: AL 7-5 Skrzyd³o: AZ 8-4 AT 28-4 A - A Zewnêtrzny wymiar skrzyd³a = B - 87 Wymiar wrêbu okuciowego = B Wymiar listwy przyszybowej = B Wymiar szk³a = B A A KrawêdŸ wew. skrzyd³a = B B - zewnêtrzny wymiar drzwi Wymiary bez naddatków na zgrzew!

147 Wymiary technologiczne Szczeblina T 25 AT 2-3 AT 2-5 AT 7-5 A A A - A Skrzyd³o: Z 25, AZ2-3, AZ 2-5, AZ 7-5, AZ 4-5 A - A Wymiar szk³a = C - 89 Wymiar listwy przyszybowej = C - 81 D³ugoœæ szczebliny = gabaryt skrzyd³a mm C - wymiar podzia³u (do osi szczebliny) Skrzyd³o: AZ 3-2, AT 21-2 A - A Wymiar szk³a = C Wymiar listwy przyszybowej = C D³ugoœæ szczebliny = gabaryt skrzyd³a mm C - wymiar podzia³u (do osi szczebliny) Skrzyd³o: AZ 5-2, AT 24-2 Wymiar szk³a = C Wymiar listwy przyszybowej = C C - wymiar podzia³u (do osi szczebliny) D³ugoœæ szczebliny = gabaryt skrzyd³a mm

148 Wymiary technologiczne Szczeblina: AT 5-3 A A A - A Skrzyd³o: Z 25, AZ2-3, AZ 2-5, AZ 7-5, AZ 4-5 Wymiar szk³a = C - 81 A - A Wymiar listwy przyszybowej = C - 73 D³ugoœæ szczebliny = gabaryt skrzyd³a mm C - wymiar podzia³u (do osi szczebliny) Skrzyd³o: AZ 3-2, AT 21-2 Wymiar szk³a = C A - A Wymiar listwy przyszybowej = C - 93 D³ugoœæ szczebliny = gabaryt skrzyd³a mm C - wymiar podzia³u (do osi szczebliny) Skrzyd³o: AZ 5-2, AT 24-2 Wymiar szk³a = C Wymiar listwy przyszybowej = C C - wymiar podzia³u (do osi szczebliny) D³ugoœæ szczebliny = gabaryt skrzyd³a mm

149 Szklenie Rozmieszczenie klocków noœnych i dystansowych T = klocek noœny D = klocek dystansowy 6-3-1

150 Szklenie Kolejnoœæ monta u szyby Kolejnoœæ demonta u szyby 6-3-2

151 Szklenie Podk³adki systemowe V 530 dla skrzyde³ 60 mm, oraz CONTOUR V 531 dla skrzyd³a licowanego 6-3-3

152 Szklenie Wszystkie profile g³ówne oprócz AZ 10-3 Gruboœæ szk³a Uszczelka zewnêtrzna Uszczelka wewnêtrzna DVU 13 DVU 16 DVI 20 DVI 18 Listwa przyszybowa AG AG AG AG AG AG AG AG

153 Szklenie Wszystkie profile g³ówne oprócz AZ 10-3 Listwa przyszybowa DVU 13 Uszczelka zewnêtrzna DVU 16 Gruboœæ szk³a AG 8-C AG 4-C AGR 4-C AGZ 4-C AG 5-C AG 6-C

154 Szklenie Skrzyd³o AZ 10-3 Gruboœæ szk³a Uszczelka zewnêtrzna Uszczelka wewnêtrzna DVU 13 DVU 16 DVI 20 DVI 18 Listwa przyszybowa AG AG AG AG 7 21 Listwa przyszybowa DVU 13 Uszczelka zewnêtrzna DVU 16 Gruboœæ szk³a AG 8-C AG 4-C AG 5-C AG 6-C

155 Szklenie FV 1 - profil dodatkowy do przeszkleñ specjalnych FV 1 Zastosowanie profilu FV 1 pozwala na u ycie szyby o 18 mm grubszej 6-3-7

156 Odwodnienie Odwodnienie skrzyd³a i oœcie nicy Odpowietrzenie i odwodnienie skrzyd³a W dolnym ramiaku zaleca siê wykonaæ dwa otwory 5 x 25 mm (otwory przestawiæ) Odwodnienie skrzyd³a W dolnym ramiaku wykonaæ po dwa otwory 5 x 25 mm na ka de pole. Konieczne przesuniêcie otworów. Dla pola o szerokoœci powy ej 1200 mm wykonaæ dodatkowe otwory w odstêpie max 700 mm Odwodnienie alternatywne Odleg³oœæ od naro nika 6-4-1

157 Odwodnienie Odwodnienie œlemienia Odwodnienie i odpowietrzenie skrzyd³a W dolnym ramiaku zaleca siê wykonaæ dwa otwory 5 x 25 mm (otwory przestawiæ) Odwodnienie œlemienia W dolnym ramiaku wykonaæ po dwa otwory 5 x 25 mm na ka de pole. Konieczne przesuniêcie otworów. Dla pola o szerokoœci powy ej 1200 mm wykonaæ dodatkowe otwory w odstêpie max 700 mm 6-4-2

158 Odpowietrzenie Odpowietrzenie komory szk³a W górnym ramiaku wykonaæ dwa otwory 5 x 25 W ramiakach bocznych w odleg³oœci ca 100 mm wykonaæ otwory 8 mm Odleg³oœæ od naro nika 6-5-1

159 Odpowietrzenie Odpowietrzenie AZ 7-5 Odpowietrzenie komory szk³a W górnym poziomym ramiaku wykonaæ dwa otwory pod³u ne 25 x 5 W górnej strefie ramiaków bocznych wykonaæ otwory 8 mm zgodnie z przekrojem A-A Odleg³oœci otw. wzd³u nych od naro ników 6-5-2

160 Odpowietrzenie Odpowietrzenie drzwi CONTOUR Bardzo wa ne przy profilach okleinowanych! A-A B-B A A B B A A 6-5-3

161 Odpowietrzenie Odpowietrzenie drzwi CONTOUR Bardzo wa ne przy profilach okleinowanych! A-A B-B A A B B A A 6-5-4

162 Spis treœci: 1. Charakterystyka systemu 1 2. Schematy okien 2 3. Profile g³ówne 3 4. Profile uzupe³niaj¹ce i akcesoria 4 5. Przyk³ady konstrukcji 5 6. Technologia 6 7. Statyka 7 Dopuszczalne wymiary skrzyde³ 7-1 Przyk³ad obliczania obci¹ eñ konstrukcji 7-5 Tabele statyczne 7-6 7

163 Statyka W przypadku profili kolorowych wymiary graniczne zmniejszyæ o 10% 7-1

164 Statyka Obszar niezakreskowany A - dopuszczalny brak wzmocnieñ. W przypadku profili kolorowych wzmocnienia montowaæ bez wzglêdu na wielkoœæ a wymiary graniczne zmniejszyæ o 10% 7-2

165 Statyka W przypadku profili kolorowych wymiary graniczne zmniejszyæ o 10% 7-3

166 Statyka Obszar niezakreskowany A - dopuszczalny brak wzmocnieñ. W przypadku profili kolorowych wzmocnienia minimum 2 mm bez wzglêdu na wielkoœæ a wymiary graniczne zmniejszyæ o 10% Skrzyd³o drzwi balkonowych powy ej 2100 mm musi mieæ poprzeczkê. 7-4

167 Statyka Przyk³ad okreœlania obci¹ eñ konstrukcji Wysokoœæ budynku 0-8 m S³upki i œlemiona Szerokoœæ pola obc: B1=200/2 = 100 cm B2=100/2 = 50 cm D³ugoœæ s³upka = 225 cm Przyjêto cm Moment bezw³adnoœci wg. tabeli 1 J x1 = B1 100 cm dla d³ugoœci 230 cm = 9,52 cm J x2 = B2 50 cm dla d³ugoœci 230 cm = 6,05 cm Razem J = 15,57 cm Œlemiê Szerokoœæ pola obc: D³ugoœæ œlemienia = 200 cm B3=137/2 = 68,5=70 cm B4=88/2 = 44=40 cm Moment bezw³adnoœci wg. tabeli 1 J x3 = B3 70 cm dla d³ugoœci 200 cm = 4,86 cm J x4 = B4 40 cm dla d³ugoœci 200 cm = 3,10 cm Razem J = 7,96 cm

168 Statyka UWAGA: Sposób okreœlenia statyki konstrukcji odpowiada przepisom niemieckim i mo e byæ wykorzystywany pomocniczo. Statykê konstrukcji nale y wyznaczaæ zgodnie z PN-EN
