1 WIDEODOMOFONY KATALOG 2019

2

3 Zawartość WIDEODOMOFONY Katalog System 4-PRZEWODOWY 5 Stacje Wewnętrzne Audio i Wideo 5 Panele Zewnętrzne Wideo 10 Wyposażenie dodatkowe 17 Zestawy dla domów 23 Przykładowe schematy 26 System MIESZKANIOWY RJ45 31 Stacje Wewnętrzne Audio i Wideo 32 Panele Zewnętrzne Wideo 33 Wyposażenie dodatkowe 34 Przykładowe schematy 40

4

5 Oryginalny touch Stwierdzenie złożony, ale nie skomplikowany wyraża, w najbardziej odpowiedni sposób, filozofię, która podkreśla innowację i proces projektowania w ELECTRA. Asortyment wideodomofonów został opracowany dokładnie w tej koncepcji, tworząc kompleksową rodzinę produktów, która harmonijnie łączy intuicyjne wzornicwo z różnorodnymi funkcjami i rozwiązaniami instalacyjnymi dla domów, budynków wielorodzinnych oraz zespołów mieszkaniowych. 1

6

7 Wzornictwo GLASS & TOUCH Hartowane szkło jest podstawowym materiałem używanym do produkcji wideodomofonów rodziny, czego efektem jest naturalna i ponadczasowa elegancja. Oprócz minimalistycznej estetyki, szkło hartowane chemicznie zapewnia również inne podstawowe cechy produktów: odporność na zarysowania i uderzenia, szczelność, trwały połysk i łatwą konserwację. Dzięki użyciu podświetlanych przycisków TOUCH, panele zewnętrzne i stacje wewnętrzne są zgodne z aktualnymi trendami w zakresie wzornictwa i technologii, są także łatwe w obsłudze dzięki przyjaznemu dla użytkownika językowi graficznemu z intuicyjną grafiką. Jednocześnie, poprzez solidny i zwarty wygląd, produkty łatwo integrują się ze współczesną architekturą i rozwijają autentyczną "estetykę niewidzialnego", reprezentując wyróżniającą się obecność w dowolnym zastosowaniu, bez zbytniego narzucania. Zaprojektowane i opracowane zgodnie z międzynarodowymi standardami i wykonane z materiałów przyjaznych dla środowiska, produkty są zgodne z zasadami demokratycznego wzornictwa, łącząc przystępną cenę z wyglądem premium. Ponadto nasze rozwiązania montażowe dla paneli i stacji wewnętrznych są bardzo przemyślane, co daje w rezultacie produkty o smukłym wyglądzie, ale jednocześnie odporne na warunki atmosferyczne oraz uszkodzenia mechaniczne. Panele zewnętrzne mają aluminiową ramę i hartowaną chemicznie szklaną powierzchnię przednią, wzmocniona od środka płytą z elektroniką w tym samym rozmiarze. Tak samo stacje wewnętrzne mają obudowę z tworzywa ABS i powierzchnię przednią ze szkła bezpiecznego, z płytą elektroniki o tym samym wymiarze z tyłu. Dzięki perfekcyjnie rozmieszczonej strukturze elementów konstrukcyjnych stworzyliśmy linię solidnych produktów, zabezpieczonych przed zewnętrznymi czynnikami środowiskowymi i łatwych do zainstalowania 2

8

9 Ikony funkcji Odbieranie połączeń + monitorowanie wideo Otwieranie Regulacja głośności + tryb wyciszenia Dodatkowa funkcja AUX Robienie zdjęć Komunikacja wewnętrzna Menu / Ok Nawigacja Ludzie są różni, dlatego mają różne oczekiwania co do bezpieczeństwa i komfortu. Niektórzy potrzebują standardowego domofonu z klasycznymi funkcjami, podczas gdy inni szukają zaawansowanych rozwiązań, zapewniających dodatkowe bezpieczeństwo oraz wygodę. Uwzględniliśmy ten aspekt podczas projektowania produktów, które zostały stworzone z dwoma poziomami funkcjonalności. Poziom smart+ oferuje podstawowe funkcje - dzwonienie, rozmowę, monitorowanie, dostęp i funkcję pomocniczą, modernizowane za pomocą różnych opcji i ustawień. Poziom extra zapewnia większe bezpieczeństwo dzięki dodaniu funkcji robienia zdjęć z zapisem do pamięci. smart+ Tryb głośnomówiący, odpowiedź i rozmowa Wyświetlanie obrazu podczas dzwonienia, rozmowy oraz monitorowania Monitorowanie wideo i rozmowa full duplex Otwieranie podczas dzwonienia, rozmowy oraz monitorowania Łatwy dostęp przy użyciu breloka/karty RFID Dodatkowa funkcja przycisk AUX: brama wjazdowa, drzwi garażowe lub oświetlenie Dzwonienie i rozmowa regulacja głośności: 7 poziomów i wyciszenie Przechowywanie / usuwania breloka dostępu Czas trwania dzwonka: 1/2/3 sygnały lub 1 min. Regulacja obrazu wideo: jasność i nasycenie Ustawienie czasu działania zamka: 1-10 sek. 3 extra Właściwości smart+ oraz dodatkowo: Automatyczne robienie zdjęć podczas dzwonienia oraz opcjonalnie podczas rozmowy i monitorowania Pamięć 100 zdjęć Menu podglądu/ usuwania zdjęć Komunikacja wewnętrzna pomiędzy stacjami połączonymi równolegle

10

11 Modułowość i połączenia Produkty zostały zaprojektowane w odniesieniu do podstawowych zasad inteligentnego domu: bezpieczeństwa, komfortu i wzajemnych połączeń. Wszystkie elementy systemów wideodomofonowych mają bezpośrednie połączenia z wieloma dodatkowymi urządzeniami: różnymi typami zamków, zewnętrznymi kamerami wideo, rejestratorem wideo, automatyką bramy garażowej, dzwonkiem do drzwi, dodatkowym sygnalizatorem, dodatkowymi panelami i stacjami. Różne typy zamków: DC, AC oraz rewersyjne Przycisk wyjścia Funkcja dodatkowa, podłączenie w głównej jednostce: brama wjazdowa, brama garażowa, oświetlenie zewnętrzne Dodatkowa kamera wideo, podłączona i zasilana z jednostki centralnej Do 4 dodatkowych kamer, z jednym przełącznikiem wideo Rekorder wideo (DVR) do nagrywania obrazów, podłączany do jednostki centralnej 4 Przycisk dzwonka podłączany do stacji wewnętrznej Sygnalizator akustyczny () lub wizualny podłączany do stacji wewnętrznej Do 3 dodatkowych stacje audio i wideo w każdym domu Do 3 dodatkowych paneli zewnętrzych dla wielu wejść (z przełącznikiem wideo) Akumulator, zapewiajacy zasilanie w przypadku zaniku napięcia sieciowego

12

13 System 4-PRZEWODOWY STACJE WEWNĘTRZNE AUDIO I WIDEO smart+ / extra STYLOWE I GŁOŚNOMÓWIĄCE smart+ extra smart+ smart+ Bezpieczeństwo i komfort mogą być interpretowane przez różne osoby na wiele sposobów. Niektórzy potrzebują jedynie standardowego domofonu, wyposażonego w podstawowe funkcje, podczas gdy inni szukają zaawansowanych rozwiązań, zapewniających większe bezpieczeństwo oraz wygodę. My, jako ELECTRA, doskonale rozumiemy potrzebę bezpieczeństwa jak i komfortu oraz różne postrzeganie ich znaczenia. W związku z tym, stacje wewnętrzne zostały zaprojektowane w różnych wariantach wyposażenia: smart+ oraz extra. Ponadto, ze względu na innowacyjną technologię Glass & Touch, stacje wewnętrzne rodziny mają nowoczesny i stylowy wygląd, pasujący do każdego wystroju wnętrza. 5

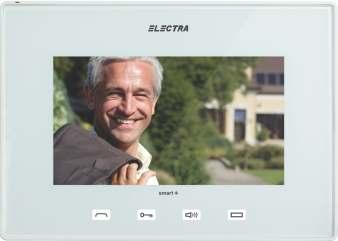

14 System 4-PRZEWODOWY STACJA WIDEO 7 smart+ STYLOWA SZKLANA I DOTYKOWA GŁOŚNOMÓWIĄCA Mikrofon Odbieranie połączeń + Monitorowanie Otwieranie Regulacja głośności + Wyciszenie Funkcja AUX Głośnik Nawet, jeśli poziom smart+ jest początkiem doświadczeń z, możesz skorzystać z szerokiego pakietu funkcji stacji wideo 7 : Ustawienie czasu dzwonienia 1/ 2/ 3 sygnały / 1 min. 7 poziomów głośności i wyciszenie regulowane podczas Tryb głośnomówiący Full-duplex, bez słuchawki dzwonienia i rozmowy Wyświetlanie obrazu podczas dzwonienia, rozmowy oraz 5 dzwonków do wyboru monitorowania Otwieranie podczas dzwonienia, rozmowy oraz monitorowania Podświetlane klawisze podczas dzwonienia, rozmowy Opcja dodatkowej funkcji: brama wjazdowa, itp i monitorowania 1 stacja wideo lub do 3 stacji audio równolegle Zaciski dla funkcji DZWONEK i 20 6 Montaż natynkowy Kody produktu: Wersja biała VTM.7S402.ELW04 Wersja czarna VTM.7S402.ELB04 Wymiary produktu: 162 x 227 x 20 3 szkło hartowane chemicznie w obudowie z tworzywa sztucznego Montaż natynkowy: grubość tylko 20! 7 wyświetlacz LCD: 800xRGBx480 50/70/70/70 Połączenia elektryczne przez zaciski śrubowe lub RJ45 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 2 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

15 System 4-PRZEWODOWY STACJA WIDEO 7 extra STYLOWA SZKLANA I DOTYKOWA GŁOŚNOMÓWIĄCA Mikrofon Robienie zdjęć Komunikacja wewnętrzna Nawigacja Menu / Ok Nawigacja Odbieranie połączeń + Monitorowanie Właściwości smart+ oraz dodatkowe opcje: Otwieranie Regulacja głośności + Wyciszenie Funkcja AUX Głośnik Ustawienie czasu dzwonienia 1/ 2/ 3 sygnały / 1 min. Tryb głośnomówiący Full-duplex, bez słuchawki Wyświetlanie obrazu podczas dzwonienia, rozmowy i monitorowania Podświetlane klawisze podczas dzwonienia, rozmowy i monitorowania 7 poziomów głośności i wyciszenie regulowane podczas dzwonienia i rozmowy 5 dzwonków do wyboru Otwieranie podczas dzwonienia, rozmowy i monitorowania Opcja dodatkowej funkcji: brama wjazdowa, itp 1 stacja wideo lub do 3 stacji audio równolegle Zaciski dla funkcji DZWONEK i Robienie zdjęć podczas dzwonienia, rozmowy lub monitorowania Pamięć do 100 zdjęć Menu: Podgląd/Usuwanie Zdjęć, Data i Czas, Kolor i Jasność Komunikacja wewnętrzna pomiędzy stacjami połączonymi równolegle 20 Montaż natynkowy Kody produktu: Wersja biała VTE.7S902.ELW04 Wersja czarna VTE.7S902.ELB04 Wymiary produktu: 162 x 227 x 20 3 szkło hartowane chemicznie w obudowie z tworzywa sztucznego Montaż natynkowy: grubość tylko 20! 7 wyświetlacz LCD: 800xRGBx480 50/70/70/70 Połączenia elektryczne przez zaciski śrubowe lub RJ45 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 2 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 7

16 System 4-PRZEWODOWY STACJA WIDEO 3,5 smart+ STYLOWA SZKLANA I DOTYKOWA GŁOŚNOMÓWIĄCA Mikrofon Właściwości smart+ są następujące: Ustawienie czasu dzwonienia 1/ 2/ 3 sygnały / 1 min. Tryb głośnomówiący Full-duplex, bez słuchawki Wyświetlanie obrazu podczas dzwonienia, rozmowy i monitorowania Podświetlane klawisze podczas dzwonienia, rozmowy i monitorowania 7 poziomów głośności i wyciszenie regulowane podczas dzwonienia i rozmowy 5 dzwonków do wyboru Otwieranie podczas dzwonienia, rozmowy i monitorowania Opcja dodatkowej funkcji: brama wjazdowa, itp 1 stacja wideo lub do 3 stacji audio równolegle Zaciski dla funkcji DZWONEK i Odbieranie połączeń + Monitorowanie Otwieranie Regulacja głośności + Wyciszenie Funkcja AUX Głośnik 8 22 Montaż natynkowy Kody produktu: Wersja biała VTM.3S402.ELW04 Wersja czarna VTM.3S402.ELB04 Wymiary produktu: 212x96x22 3 szkło hartowane chemicznie w obudowie z tworzywa sztucznego Montaż natynkowy: grubość tylko 22! 3.5 wyświetlacz LCD: 320 RGBx240 40/60/60/60 Połączenia elektryczne przez zaciski śrubowe lub RJ45 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 2 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

17 System 4-PRZEWODOWY STACJA AUDIO smart+ STYLOWA SZKLANA I DOTYKOWA GŁOŚNOMÓWIĄCA Mikrofon Właściwości smart+ są następujące: Ustawienie czasu dzwonienia 1/ 2/ 3 sygnały / 1 min. Tryb głośnomówiący Full-duplex, bez słuchawki Monitorowanie audio, z rozmową dwukierunkową Podświetlane klawisze podczas dzwonienia, rozmowy i monitorowania 7 poziomów głośności i wyciszenie regulowane podczas dzwonienia i rozmowy 5 dzwonków do wyboru Otwieranie podczas dzwonienia, rozmowy i monitorowania Opcja dodatkowej funkcji: brama wjazdowa, itp 1 stacja wideo lub do 3 stacji audio równolegle Zaciski dla funkcji DZWONEK i Odbieranie połączeń + Monitorowanie Otwieranie Regulacja głośności + Wyciszenie Funkcja AUX Głośnik 22 Montaż natynkowy Kody produktu: Wersja biała ATM.0S402.ELW04 Wersja czarna ATM.0S402.ELB04 Wymiary produktu: 170x96x22 3 szkło hartowane chemicznie w obudowie z tworzywa sztucznego Montaż natynkowy: grubość tylko 22! Połączenia elektryczne przez zaciski śrubowe lub RJ45 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 9

18

19 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO NIEZAWODNOŚĆ I WSZECHSTRONNOŚĆ Dzięki minimalistycznej, smukłej konstrukcji panele zewnętrzne są definicją elegancji, doskonale komponującej się z architekturą każdego wejścia. Technologia Glass & Touch dla paneli zewnętrznych jest oryginalnym podejściem oferującym minimalistyczną elegancję i niezawodność. Ponadto, zgodność ze wszystkimi rodzajami stacji oznacza niesamowitą wszechstronność, z wieloma możliwościami łączenia różnych poziomów funkcji by sprostać bardzo szerokim zakresom potrzeb i wymagań klientów. 10

20 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO 1 rodzina ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Mikrofon Diody IR Dzwonienie, wideo, widok nocny Nazwisko umieszczone bezpośrednio na dotykowym klawiszu Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Regulowana kamera o wideo ± 25 w poziomie Podświetlane pole nazwiska + dotykowy klawisz Kody produktów: Wersja biała podtynkowa VPM.1FR02.ELW04 (294 x 144 x 53 ) Wersja czarna podtynkowa VPM.1FR02.ELB04 (294 x 144 x 53 ) Wersja biała natynkowa VPM.1SR02.ELW04 (260 x 110 x 33 ) Wersja czarna natynkowa VPM.1SR02.ELB04 (260 x 110 x 33 ) Czytnik kart Karta dostępowa Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

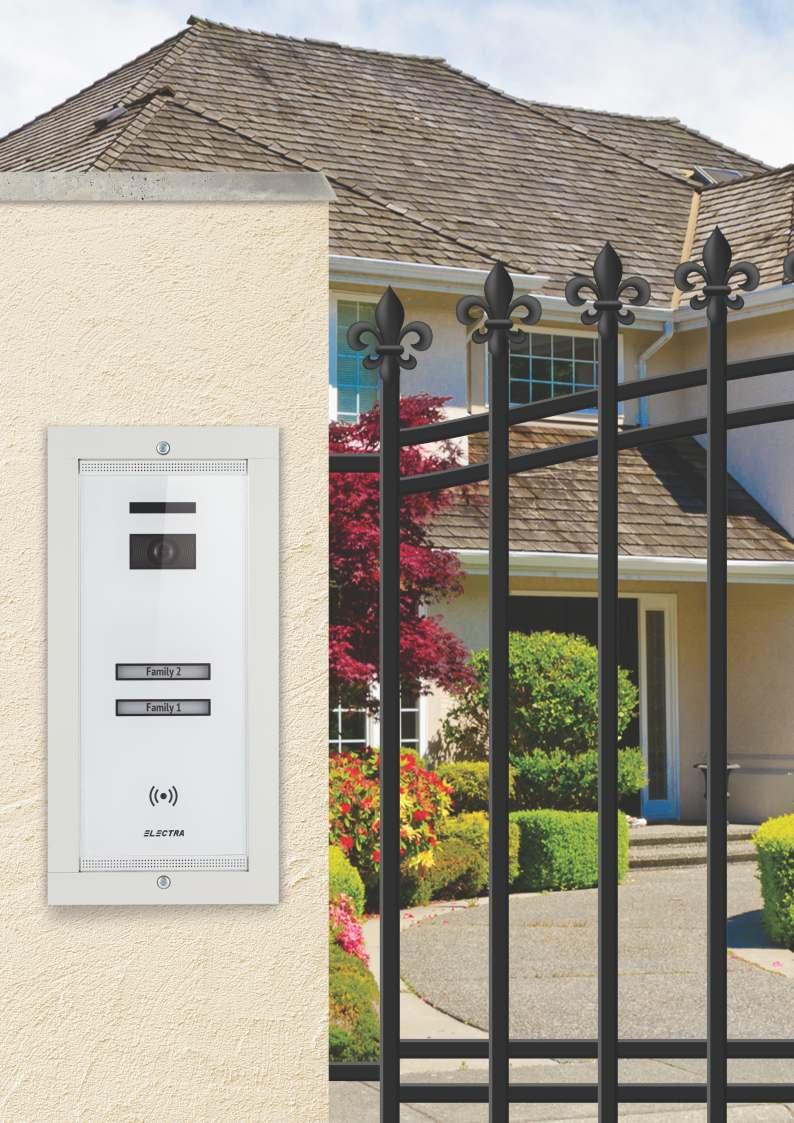

21 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO 2 rodziny ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Mikrofon Diody IR Dzwonienie, wideo, widok nocny Nazwiska umieszczone bezpośrednio na dotykowych klawiszach Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Kody produktów: Wersja biała podtynkowa VPM.2FR02.ELW04 (294 x 144 x 53 ) Wersja czarna podtynkowa VPM.2FR02.ELB04 (294 x 144 x 53 ) Wersja biała natynkowa VPM.2SR02.ELW04 (260 x 110 x 33 ) Wersja czarna natynkowa VPM.2SR02.ELB04 (260 x 110 x 33 ) Regulowana kamera o wideo ± 25 w poziomie Podświetlane pola nazwisk + dotykowe klawisze Czytnik kart Karta dostępowa Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c. 15 kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 12

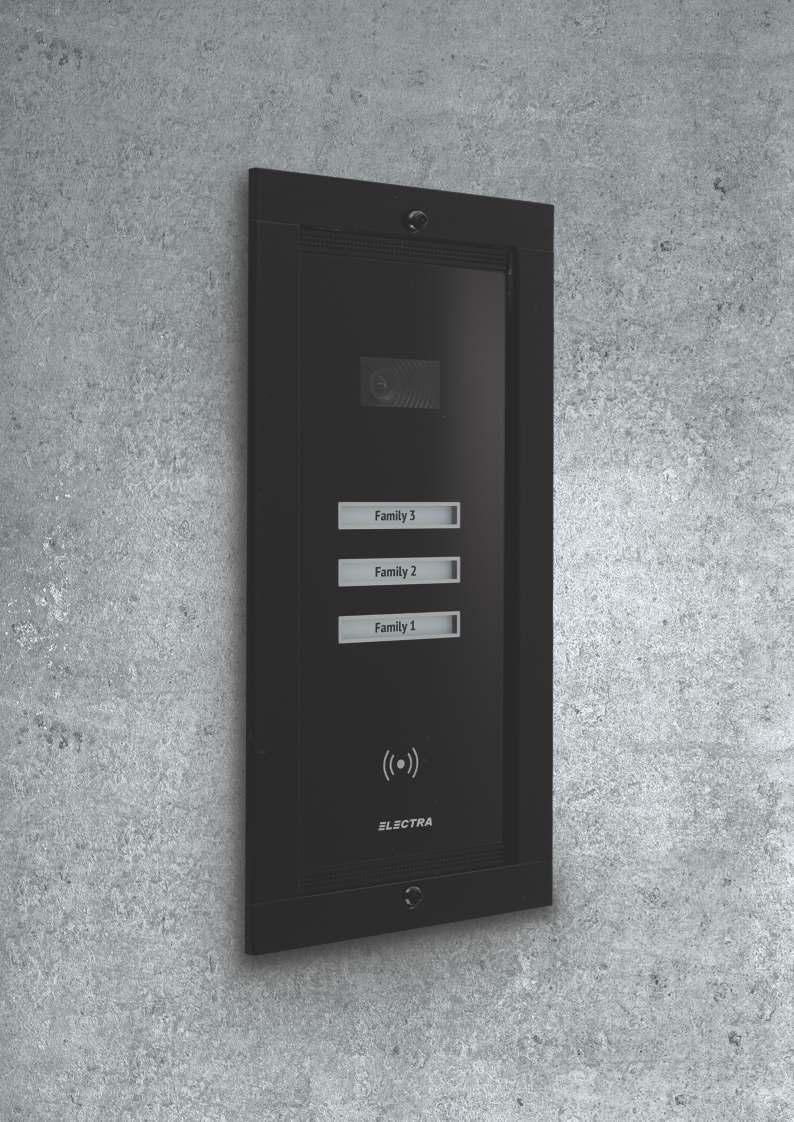

22 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO 3 rodziny ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Dzwonienie, wideo, widok nocny Nazwiska umieszczone bezpośrednio na dotykowych klawiszach Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Kody produktów: Wersja biała podtynkowa VPM.3FR02.ELW04 (294 x 144 x 53 ) Wersja czarna podtynkowa VPM.3FR02.ELB04 (294 x 144 x 53 ) Wersja biała natynkowa VPM.3SR02.ELW04 (260 x 110 x 33 ) Wersja czarna natynkowa VPM.3SR02.ELB04 (260 x 110 x 33 ) Mikrofon Diody IR Regulowana kamera o wideo ± 25 w poziomie Podświetlane pola nazwisk + dotykowe klawisze Czytnik kart Karta dostępowa Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

23 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO 5 rodzin ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Mikrofon Diody IR Dzwonienie, wideo, widok nocny Nazwiska umieszczone bezpośrednio na dotykowych klawiszach Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Kody produktów: Wersja biała podtynkowa VPM.5FR02.ELW04 (294 x 144 x 53 ) Wersja czarna podtynkowa VPM.5FR02.ELB04 (294 x 144 x 53 ) Wersja biała natynkowa VPM.5SR02.ELW04 (260 x 110 x 33 ) Wersja czarna natynkowa VPM.5SR02.ELB04 (260 x 110 x 33 ) Regulowana kamera o wideo ± 25 w poziomie Podświetlane pola nazwisk + dotykowe klawisze Czytnik kart Karta dostępowa Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c. 15 kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 14

24 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO 8 rodzin ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Dzwonienie, wideo, widok nocny Nazwiska umieszczone bezpośrednio na dotykowych klawiszach Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Kody produktów: Wersja biała podtynkowa VPM.8FR02.ELW04 (294 x 144 x 53 ) Wersja czarna podtynkowa VPM.8FR02.ELB04 (294 x 144 x 53 ) Wersja biała natynkowa VPM.8SR02.ELW04 (260 x 110 x 33 ) Wersja czarna natynkowa VPM.8SR02.ELB04 (260 x 110 x 33 ) Mikrofon Diody IR Regulowana kamera o wideo ± 25 w poziomie Podświetlane pola nazwisk + dotykowe klawisze Karta dostępowa Czytnik kart Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

25 System 4-PRZEWODOWY PANELE ZEWNĘTRZNE WIDEO Do 40 rodzin! ODPORNE I NIEZAWODNE Klawiatura dotykowa Szkło hartowane chemicznie Szeroka zgodność Montaż podtynkowy/natynkowy Dzwonienie, wideo, widok nocny Nazwiska wyświetlane na wyświetlaczu LCD Bezpieczna obsługa elektrozaczepu Dostęp z brelokiem/kartą zbliżeniową RFID 1 dodatkowa kamera wideo, połączona bezpośrednio do jednostki centralnej Do 4 dodatkowych kamer wideo (z przełącznikiem wideo) Włączanie / wyłączanie nagrywania w wideo rejestratorze cyfrowym DVR Do 3 dodatkowych paneli zewnętrznych Mikrofon Diody IR Regulowana kamera o wideo ± 25 w poziomie Wyświetlacz elektroniczny z 4 liniami Kody produktów: Wersja biała podtynkowa VPM.BFR02.ELW04 (374 x 144 x 53 ) Wersja czarna podtynkowa VPM.BFR02.ELB04 (374 x 144 x 53 ) Wersja biała natynkowa VPM.BSR02.ELW04 (340 x 110 x 33 ) Wersja czarna natynkowa VPM.BSR02.ELB04 (340 x 110 x 33 ) Podświetlana dotykowa klawiatura numeryczna Karta dostępowa Czytnik kart Głośnik Alarm antykradzieżowy 32 4 Aluminiowa obudowa z chemicznie hartowanym szkłem IP44 o o Temperatura pracy: -30 C +60 C Napięcie zasilające: Vd.c. 15 kamera wideo Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573(H) x 597(V), 800 TVL wideo 1 Vpp / 75 Ω; PAL 6 diody IR LED, 850 nm ; 10 mw, mw/sr/led o Regulowana kamera wideo ± 25, zabezpieczenie przed kondensacją wilgoci Migająca czerwona dioda LED sygnalizująca możliwość monitorowania wideo Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 16

26

27 System 4-PRZEWODOWY WYPOSAŻENIE DODATKOWE INTELIGENTNA INTEGRACJA Integracja jest jednym z naszych stałych działań podczas projektowania produktów i wyposażenia dodatkowego dla systemu 4-przewodowego, który został opracowany właśnie w tej koncepcji. Główną zaletą jest wiele konfiguracji i rozszerzeń systemu, które można osiągnąć przy użyciu tylko kilku komponentów. Na przykład nasz 3-rodzinny domofon wykorzystuje tylko 3 typy produktów (panel zewnętrzny, stacje wewnętrzne i zasilacz), ponieważ 3 wewnętrzne stacje wideo są podłączone bezpośrednio do centralnej jednostki zasilającej. 17

28 System 4-PRZEWODOWY JEDNOSTKA CENTRALNA WIDEO 1 wyjście (1 rodzina) PODSTAWA SYSTEMU DOMOFONOWEGO Centralna jednostka zasilająca jest podstawowym elementem każdej instalacji. Dzięki swoim praktycznym i funkcjonalnym właściwością, jednostka centralna wideo odgrywa decydującą rolę w połączeniu, programowaniu i funkcjonowaniu wszystkich elementów systemu wideodomofonowego: Dostarcza zasilanie dla całej instalacji Wejście dla podłączenia panelu zewnętrznego przez zaciski śrubowe 1 wyjście do instalacji wewnętrznej lub 1 rodziny przez zaciski śrubowe Ciągła diagnostyka funkcjonowania systemu i sygnalizacja różnych stanów Zabezpieczenie zwarciowe dla wszystkich podłączonych produktów Oddzielne zaciski dla przycisku WYJŚCIE i wielu typów elektrozaczepów: DC, AC, rewersyjnych Ustawianie czasu otwarcia zamka w zakresie od 1 do 10 sekund. Oddzielne zaciski dla funkcji dodatkowej (AUX): brama wjazdowa, brama garażowa, oświetlenie Możliwość podłączenia cyfrowego rejestratora wideo (DVR) Możliwość podłączenia akumulatora Przycisk wejścia w tryb programowania parametrów instalacji Kod produktu: SCU.VDR02.ELG14 Wymiary produktu: 130 x 140 x 73 Obudowa z niepalnego tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC Sygnalizacja świetlna: Obecność napięcia sieci V AC, 50/60 Hz zielona dioda LED Obecność napięcia stabilizowanego - 13,5 V/2.5 A DC zielona dioda LED Obecność i sygnalizacja prawidłowego działania akumulatora zielona dioda LED Wejście w tryb programowania czerwona dioda LED Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

29 System 4-PRZEWODOWY JEDNOSTKA CENTRALNA WIDEO 3 wyjścia (2, 3 rodziny) PODSTAWA SYSTEMU DOMOFONOWEGO Centralna jednostka zasilająca jest podstawowym elementem każdej instalacji. Dzięki swoim praktycznym i funkcjonalnym właściwością, jednostka centralna wideo odgrywa decydującą rolę w połączeniu, programowaniu i funkcjonowaniu wszystkich elementów systemu wideodomofonowego: Dostarcza zasilanie dla całej instalacji Wejście dla podłączenia panelu zewnętrznego przez zaciski śrubowe 1 wyjście do instalacji wewnętrznej lub 1 rodziny przez zaciski śrubowe Ciągła diagnostyka funkcjonowania systemu i sygnalizacja różnych stanów Zabezpieczenie zwarciowe dla wszystkich podłączonych produktów Oddzielne zaciski dla przycisku WYJŚCIE i wielu typów elektrozaczepów: DC, AC, rewersyjnych Ustawianie czasu otwarcia zamka w zakresie od 1 do 10 sekund. Oddzielne zaciski dla funkcji dodatkowej (AUX): brama wjazdowa, brama garażowa, oświetlenie Możliwość podłączenia cyfrowego rejestratora wideo (DVR) Możliwość podłączenia akumulatora Przycisk wejścia w tryb programowania parametrów instalacji Kod produktu: SCU.VDR02.ELG34 Wymiary produktu: 130 x 140 x 73 Obudowa z niepalnego tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Sygnalizacja świetlna: Obecność napięcia sieci V AC, 50/60 Hz zielona dioda LED Obecność napięcia stabilizowanego - 13,5 V/2.5 A DC zielona dioda LED Obecność i sygnalizacja prawidłowego działania akumulatora zielona dioda LED Wejście w tryb programowania czerwona dioda LED Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 19

30 System 4-PRZEWODOWY DODATKOWY ZASILACZ WIĘCEJ MOCY DLA SYSTEMÓW WIDEO Zasilacz wideo jest używany dla zasilania z dodatkową mocą w instalacjach w których pobór jest większy niż 2.5 A DC, co może się zdarzyć kiedy elektrozaczep DC jest zasilany bezpośrednio z SCU lub kiedy zainstalowano więcej stacji wewnetrznych 7. Zasilanie z dodatkową mocą systemu wideodomofonowego ze stabilizowanym napięciem 13,5 V/2.5 A DC Możliwość podłączenia akumulatora Diagnostyka napięcia zasilającego z sygnalizacją świetlną. Zasilanie jest podłączane bezpośrednio do magistrali głównej lub sąsiedniej "w linię" w tym przypadku zasilany jest jeden lub więcej rozdzielaczy wideo. Kod produktu: PSU.VDR02.ELG04 Wymiary produktu: 130 x 140 x 73 Obudowa z niepalnego tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC Sygnalizacja świetlna: Obecność napięcia sieci V AC, 50/60 Hz zielona dioda LED Obecność napięcia stabilizowanego - 13,5 V/2.5 A DC zielona dioda LED Obecność i sygnalizacja prawidłowego działania akumulatora zielona dioda LED Wejście w tryb programowania czerwona dioda LED Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania)

31 System 4-PRZEWODOWY ROZDZIELACZ SYGNAŁU WIDEO INTELIGENTNE POŁĄCZENIA Łączy do 4 stacji wewnętrznych wideo/audio do magistrali głównej w systemie wideodomofonowym Bezpośrednie podłączenie stacji wewnętrznych za pomocą złączy śrubowych: - Główna magistrala CAN systemu domofonowego - Dodatkowe zasilanie 13,5 V DC Pojemność: - 1 wejście CAN dla magistrali głównej - 1 wyjście CAN dla magistrali głównej - 4 wyjścia CAN dla 4 stacji wideo/audio Diagnostyka z sygnalizacją świetlną: - Niewystarczające napięcie zasilania (LED ) dla instalacji, w tym przypadku musi być zainstalowany dodatkowy zasilacz. - Usterka (zwarcie) na magistrali CAN (LED i LED ) w stacji wewnętrznej, w tym przypadku rozdzielacz wideo izoluje uszkodzony obszar, podczas gdy reszta instalacji nadal funkcjonuje. Kod produktu: VCB.4DN02.ELG04 Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Zielona LED () sygnalizuje obecność napięcia stabilizowanego 13,5 V DC Zielona LED () praca magistrali CAN Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 21

32 System 4-PRZEWODOWY PRZEŁĄCZNIK WIDEO WIELOKROTNE MONITOROWANIE WIDEO Przełącznik wideo z 4 wejściami umożliwia jednoczesne podłączenie do instalacji wideodomofonowej dodatkowych paneli zewnętrznych i/lub zewnętrznych kamer wideo Bezpośrednie podłączenia dla: - 4 zewnętrznych paneli wideo lub zewnętrznych kamer wideo - Dodatkowego zasilania 13,5 V DC, w przypadku podłączenia większej ilości zewnętrznych kamer wideo Dioda LED wskazująca obecność napięcia zasilajacego. Kod produktu: VSB.4DN02.ELG04 Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Zielona dioda LED sygnalizuje obecność napięcia stabilizowanego 13,5 V DC Połączenia elektryczne przez zaciski śrubowe 2 Przewód instalacyjny: dowolny przewód 4-żyłowy/min. 0,5. Odległość maks. 200m (przekrój przewodu wpływa na odległość działania) 22

33 System 4-PRZEWODOWY ZESTAWY DLA WIELU RODZIN KOMPLETY URZĄDZEŃ Zestawy dla domów Produkty są również dostępne jako kompletne zestawy. Oferujemy zestawy dla domów 1, 2 i 3 rodzinnych, w atrakcyjnym opakowaniu. 23

34 1 RODZINNY ZESTAW WIDEO 3.5 / 7 smart+ / extra System 4-PRZEWODOWY 315 x 165 x 165 Zestaw zawiera wszystkie elementy funkcjonalne systemu domofonowego. ZESTAW 1 Rodzina zawiera: Ponadto system pozwala na rozbudowę o wiele dodatkowych urządzeń: 1 x Panel zewnętrzny wideo Do 3 dodatkowych paneli zewnętrznych 1 x Stacja wewnętrzna wideo Do 3 dodatkowych stacji wideo/audio 1 x Jednostka centralna wideo Zewnętrzna kamera wideo podłączana w jednostce centralnej 5 x Brelok RFID Rejestrator wideo (DVR), podłączany w jednostce centralnej Różne rodzaje elektrozaczepów i przycisk wyjścia, bezpieczne podłączenie w jednostce centralnej Funkcja dodatkowa, bezpieczne podłączenie w jednostce centralnej DZWONEK i, podłączane w stacji wewnętrznej Akumulator podłączany do jednostki centralnej Kody produktów dla ZESTAWÓW 1 rodzinnych: Zestaw 3,5 smart+ Zestaw 7'' smart+ Zestaw 7" extra 1 rodzina Czarny + panel natynkowy: VKM.P1SR.T3S4.ELB04 Czarny + panel podtynkowy: VKM.P1FR.T3S4.ELB04 Biały + panel podtynkowy: VKM.P1FR.T3S4.ELW04 1 rodzina Czarny + panel natynkowy: VKM.P1SR.T7S4.ELB04 Czarny + panel podtynkowy: VKM.P1FR.T7S4.ELB04 Biały + panel podtynkowy: VKM.P1FR.T7S4.ELW04 1 rodzina Czarny + panel natynkowy: VKE.P1SR.T7S9.ELB04 Czarny + panel podtynkowy: VKE.P1FR.T7S9.ELB04 Biały + panel podtynkowy: VKE.P1FR.T7S9.ELW04 24

35 WIELORODZINNE ZESTAWY WIDEO 3.5 / 7 smart+ / extra System 4-PRZEWODOWY 315 x 165 x 210 Główną zaletą naszych zestawów wielorodzinnych są ZESTAW 2 Rodziny zawiera: ZESTAW 3 Rodziny zawiera: liczne konfiguracje, które można uzyskać przy pomocy tylko 3 głównych elementów panela zewnętrznego, centrali zasilającej i stacji. Nasza centralna jednostka zasilająca zawiera również zaciski do stacji wewnętrznych. 1 x Panel zewnętrzny wideo 2 x Stacja wewnętrzna wideo 1 x Jednostka centralna wideo 10 x Brelok RFID 1 x Panel zewnętrzny wideo 3 x Stacja wewnętrzna wideo 1 x Jednostka centralna wideo 15 x Brelok RFID Kody produktów dla ZESTAWÓW wielorodzinnych: Zestaw 3,5 smart+: Zestaw 7'' smart+: Zestaw 7'' extra: 2 Rodziny Czarny + panel natynkowy: VKM.P2SR.T3S4.ELB04 Czarny + panel podtynkowy: VKM.P2FR.T3S4.ELB04 Biały + panel podtynkowy: VKM.P2FR.T3S4.ELW04 3 Rodziny Czarny + panel natynkowy: VKM.P3SR.T3S4.ELB04 Czarny + panel podtynkowy: VKM.P3FR.T3S4.ELB04 Biały + panel podtynkowy: VKM.P3FR.T3S4.ELW04 2 Rodziny Czarny + panel natynkowy: VKM.P2SR.T7S4.ELB04 Czarny + panel podtynkowy: VKM.P2FR.T7S4.ELB04 Biały + panel podtynkowy: VKM.P2FR.T7S4.ELW04 3 Rodziny Czarny + panel natynkowy: VKM.P3SR.T7S4.ELB04 Czarny + panel podtynkowy: VKM.P3FR.T7S4.ELB04 Biały + panel podtynkowy: VKM.P3FR.T7S4.ELW04 2 Rodziny Czarny + panel natynkowy: VKE.P2SR.T7S9.ELB04 Czarny + panel podtynkowy: VKE.P2FR.T7S9.ELB04 Biały + panel podtynkowy: VKE.P2FR.T7S9.ELW04 3 Rodziny Czarny + panel natynkowy: VKE.P3SR.T7S9.ELB04 Czarny + panel podtynkowy:vke.p3fr.t7s9.elb04 Biały + panel podtynkowy:vke.p3fr.t7s9.elw04 25

36

37 System 4-PRZEWODOWY ELASTYCZNOŚĆ + PROSTOTA ELEMENTY INSTALACJI Video Video PRZYKŁADOWE SCHEMATY Video Video Video Video Elastyczność jest główną cechą domofonów, z instalacyjnego punktu widzenia. Każdy produkt jest zgodny ze wszystkimi innymi produktami tej serii. Dodatkowo, 4-przewodowe połączenie jest bardzo proste i można 2 skorzystać z szerokiej gamy kabli - 4 x 0,5, 4 x 0,75 2, UTP kat 5e. Ta niesamowita wszechstronność pozwala zrealizować wiele kombinacji, spełniając w ten sposób bardzo szeroki wachlarz potrzeb i wymagań klientów. Zasięg działania naszych systemów 4-przewodowych wynosi max. 200 m pomiędzy panelem zewnętrznym, a najdalszą stacją wewnętrzną. 26

38 System 4-PRZEWODOWY 1 Rodz. Zestaw 1x WYJ ZASIL. ZACZEP Elektrozaczep max. 24Va.c./24Vd.c. LCK S1: 2x6Aa.c. 110V a.c. /50Hz N 230V a.c. /50Hz L Rodz. 1 (adres 1) Dodatkowe stacje Dzwonek drzwiowy VPM Wideokamera Vcam 2 GNV Na zewnątrz Wideorejestrator (DVR) AUX Wewnątrz, +- BAT-42Ah/12V 2 Rodz. Zestaw 2x WYJ ZASIL. ZACZEP Elektrozaczep max. 24Va.c./24Vd.c. LCK S1: 2x6Aa.c. 110V a.c. /50Hz N 230V a.c. /50Hz L Rodz. 2 (adres 2) Dodatkowe stacje Dzwonek drzwiowy VPM Wideokamera Vcam 2 GNV Wideorejestrator (DVR), AUX +- BAT-42Ah/12V Rodz. 1 (adres 1) Dodatkowe stacje Na zewnątrz Wewnątrz Dzwonek drzwiowy 3 Rodz. Zestaw 3x WYJ ZASIL. ZACZEP Elektrozaczep max. 24Va.c./24Vd.c. LCK S1: 2x6Aa.c. 110V a.c. /50Hz N 230V a.c. /50Hz L Rodz. 3 (adres 3) Dzwonek drzwiowy Dodatkowe stacje Rodz. 2 (adres 2) Dodatkowe stacje Dzwonek drzwiowy VPM Wideokamera Vcam 2 GNV Na zewnątrz Wewnątrz Wideorejestrator (DVR), AUX +- BAT-42Ah/12V Rodz. 1 (adres 1) Dzwonek drzwiowy Dodatkowe stacje 27 Połączenia elektryczne przez złącza śrubowe 2 Kabel instalacyjny: dowolny kabel z 4 żyłami / min. 0,5 (przekrój kabla wpływa na odległość działania!) W przypadku elektrozaczepu pobierającego prąd wyższy niż 0,6 A DC należy zastosować dodatkowy zasilacz dla zamka.

39 System 4-PRZEWODOWY 5 Rodz. Zestaw 5x Rodz. 2 (adres 2) Dodatkowe stacje Rodz. 4 (adres 4) Dodatkowe stacje Rodz. 1 (adres 1) Dzwonek drzwiowy Rodz. 3 (adres 3) Dzwonek drzwiowy Rodz. 5 (adres 5) Dodatkowe stacje Dodatkowe stacje Dodatkowe stacje Dzwonek drzwiowy Dzwonek drzwiowy Wideokamera 1 Wideokamera 2 Wideokamera 3 WYJ max. 24Va.c./24Vd.c. Elektrozaczep LCK S1: 2x6Aa.c. 110Va.c./50Hz 230Va.c./50Hz N L Wideorejestrator (DVR) Dzwonek drzwiowy ZASIL. ZACZEP VPM Na zewnątrz Wewnątrz, AUX +- BAT-42Ah/12V Połączenia elektryczne przez złącza śrubowe 2 Kabel instalacyjny: dowolny kabel z 4 żyłami / min. 0,5 (przekrój kabla wpływa na odległość działania!) W przypadku elektrozaczepu pobierającego prąd wyższy niż 0,6 A DC należy zastosować dodatkowy zasilacz dla zamka. 28

40 System 4-PRZEWODOWY Rodz. 8 8 Rodz. System 8x Rodz. 7 Dzwonek drzwiowy Rodz. 5 Dzwonek drzwiowy Rodz. 6 Dzwonek drzwiowy Dzwonek drzwiowy Dzwonek drzwiowy Rodz. 4 Rodz. 3 Dzwonek drzwiowy Rodz. 1 Rodz. 2 Dzwonek drzwiowy Dzwonek drzwiowy ZASIL. ZACZEP WYJ max. 24Va.c./24Vd.c. Elektrozaczep LCK S1: 2x6Aa.c. 110Va.c./50Hz 230Va.c./50Hz N L VPM Wideokamera Vcam 2 GNV Na zewnątrz Wideorejestrator (DVR) Wewnątrz, AUX +- BAT-42Ah/12V 29 Połączenia elektryczne przez złącza śrubowe 2 Kabel instalacyjny: dowolny kabel z 4 żyłami / min. 0,5 (przekrój kabla wpływa na odległość działania!) W przypadku elektrozaczepu pobierającego prąd wyższy niż 0,6 A DC należy zastosować dodatkowy zasilacz dla zamka.

41 System 4-PRZEWODOWY Budynek wielorodzinny Rodz. N Rodz. N-3 Dzwonek drzwiowy Dzwonek drzwiowy Rodz. N-1 Rodz. N-2 Dzwonek drzwiowy Dzwonek drzwiowy Dodatkowy zasilacz Rodz. 4 Rodz. 1 Dzwonek drzwiowy Dzwonek drzwiowy Dzwonek drzwiowy Dzwonek drzwiowy ZASIL. ZACZEP WYJ max. 24Va.c./24Vd.c. LCK Elektrozaczep S1: 2x6Aa.c. 110Va.c./50Hz N 230Va.c./50Hz L Rodz. 3 Rodz. 2 VPM Wideokamera Vcam 2 GNV Na zewnątrz Wideorejestrator (DVR) Wewnątrz, AUX +- BAT-42Ah/12V Połączenia elektryczne przez złącza śrubowe 2 Kabel instalacyjny: dowolny kabel z 4 żyłami / min. 0,5 (przekrój kabla wpływa na odległość działania!) W przypadku elektrozaczepu pobierającego prąd wyższy niż 0,6 A DC należy zastosować dodatkowy zasilacz dla zamka. 30

42

43 System MIESZKANIOWY RJ45 ROZWIĄZANIA DLA DŁUGICH DYSTANSÓW System dla mieszkań oferuje wiele możliwości konfiguracji dla złożonych projektów budowlanych: budynki mieszkalne do 255 mieszkań, zespoły mieszkaniowe z budynkami wielorodzinnymi. Zastosowanie technologii CAN, dedykowanego wyposażenia dodatkowego, złączy RJ45 i kabla UTP kat. 5e/kat. 6e zwiększa zasięg działania naszych rozwiązań MIESZKANIOWYCH do 2000 m pomiędzy panelem zewnętrznym a najdalszą stacją wewnętrzną. Systemy dla MIESZKAŃ zapewniają również inteligentną diagnostykę potencjalnych błędów funkcjonalnych i błędów spowodowanych nieprawidłowymi połączeniami. Systemy dla MIESZKAŃ automatycznie izolują uszkodzenia, dzięki czemu są bardzo użyteczne dla instalatorów i konserwatorów. 31

44 System MIESZKANIOWY RJ45 STACJE WEWNĘTRZNE WIDEO DLA DŁUGICH DYSTANSÓW DO 2000 M VTM.7S402.ELx04 (162 x 227 x 20 ) VTE.7S902.ELx04 (162 x 227 x 20 ) x = opcja kolorystyczna (czarna lub biała) Mieszkaniowe panele zewnętrzne wideo dają dobry sygnał wideo (dla bardzo dobrej jakości obrazu w stacjach wewnętrznych) w instalacjach o dużej długości do 2000 m. VTM.3S402.ELx04 (212 x 96 x 22 ) ATM.0S402.ELx04 (170 x 96 x 22 ) 32 Stacje wewnętrzne audio i wideo są zaprojektowane do pracy zarówno w systemie 4-PRZEWODOWYM, jak również w systemie MIESZKANIOWYM RJ45. Aby urządzenia mogły działać w dwóch systemach instalacji, zostały wyposażone w zaciski śrubowe dla systemu 4-przewodowego oraz złącze RJ45 dla systemu MIESZKANIOWEGO RJ45. Wszystkie funkcje stacji przedstawione dla wersji 4-Przewodowej są również dostępne dla systemu MIESZKANIOWEGO RJ45. Montaż natynkowy: grubość tylko 20! 3 chemicznie hartowane szkło i obudowa z tworzywa Wyświetlacz LCD 7": 800xRGBx480 50/70/70/70 dla stacji 7" Wyświetlacz LCD 3,5": 320xRGBx240 40/60/60/60 dla stacji 3,5" Podłączenie przez zaciski śrubowe dla systemu 4-PRZEWODOWEGO i złącza RJ45 dla systemu MIESZKANIOWEGO RJ45. Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23)

45 PANELE ZEWNĘTRZNE WIDEO System MIESZKANIOWY RJ45 DLA DŁUGICH DYSTANSÓW DO 2000 M 1 Rodzina 2 Rodziny 3 Rodziny 5 Rodzin Wersja podtynkowa VPM.1FR02.ELx0R (294 x 144 x 53 ) Wersja natynkowa VPM.1SR02.ELx0R (260 x 110 x 33 ) Wersja podtynkowa VPM.2FR02.ELx0R (294 x 144 x 53 ) Wersja natynkowa VPM.2SR02.ELx0R (260 x 110 x 33 ) Wersja podtynkowa VPM.3FR02.ELx0R (294 x 144 x 53 ) Wersja natynkowa VPM.3SR02.ELx0R (260 x 110 x 33 ) Wersja podtynkowa VPM.5FR02.ELx0R (294 x 144 x 53 ) Wersja natynkowa VPM.5SR02.ELx0R (260 x 110 x 33 ) 8 Rodzin Do 255 Rodzin x = opcja kolorystyczna (czarna lub biała) Mieszkaniowe panele zewnętrzne wideo dają dobry sygnał wideo (dla bardzo dobrej jakości obrazu w stacjach wewnętrznych) w instalacjach o dużej długości do 2000 m. Wersja podtynkowa VPM.8FR02.ELx0R (374 x 144 x 53 ) Wersja natynkowa VPM.8SR02.ELx0R (340 x 110 x 33 ) Wersja podtynkowa VPM.BFR02.ELx0R (374 x 144 x 53 ) Wersja natynkowa VPM.BSR02.ELx0R (340 x 110 x 33 ) 32 4 Obudowa z aluminium i szkła hartowanego chemicznie IP44 o o Zakres temperatury pracy: -30 C C Napięcie zasilania: Vd.c. Montaż natynkowy 50 Montaż podtynkowy Kamera wideo CMOS, 1/3", 573 (H) x 597 (V), 800 TVL video 1 Vpp/75 Ω; PAL 4 diody IR LED, 850 nm; 10 mw, mw/sr/led Regulowana kamera wideo ± 25, zabezpieczona przed kondensacją pary wodnej Migająca czerwona dioda LED, sygnalizującej możliwość monitorowania wideo Połączenia elektryczne przez złącza śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 33

46 System MIESZKANIOWY RJ45 JEDNOSTKA CENTRALNA WIDEO DLA DŁUGICH DYSTANSÓW DO 2000 M Centralna jednostka zasilająca jest niezbędnym elementem każdej instalacji. Poprzez swoje użyteczne i funkcjonalne właściwości, jednostka centralna wideo odgrywa decydującą rolę w połączeniach, programowaniu i funkcjonowaniu wszystkich elementów systemu wideodomofonu: Dostarcza zasilanie dla całej instalacji Wejście dla panelu zewnętrznego przez zaciski śrubowe Wyjścia do instalacji dalekiego zasięgu przez złącze RJ45 i zaciski śrubowe Stała diagnostyka funkcjonowania systemu i różne sygnały świetlne Zabezpieczenie zwarciowe dla wszystkich podłączonych produktów Oddzielne zaciski dla przycisku WYJŚCIE i wielu typów elektrozaczepów: DC, AC, rewersyjnych Ustawianie czasu dla funkcji otwarcia zamka w zakresie 1-10 sek. Oddzielne zaciski dla funkcji dodatkowej (AUX): brama wjazdowa, brama garażowa, oświetlenie Możliwość podłączenia rejestratora wideo (DVR) Możliwość podłączenia akumulatora Wejście w tryb programowania parametrów instalacji Kod produktu: SCU.VDR02.ELW0R Rozmiar produktu: 130 x 140 x 73 Obudowa z tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/35 x 7,5; Norma DIN , EN50022, IEC Sygnalizacja świetlna: Obecność napięcia sieci: V AC, 50/60 Hz - zielona dioda LED Obecność napięcia stabilizowanego: 13,5 V/2,5 A DC - zielona dioda LED Obecność i sygnalizacja sprawnego działania akumulatora - zielona dioda LED Wejście w tryb programowania - czerwona dioda LED Połączenia elektryczne przez złącze Rj45 lub przyłącza śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23)

47 System MIESZKANIOWY RJ45 ZASILACZ DODATKOWY WIĘCEJ MOCY DLA DŁUGICH INSTALACJI WIDEO Zasilacz wideo jest używany dla zasilania z dodatkową mocą w instalacjach w których pobór jest większy niż 2.5 A DC., co może się zdarzyć kiedy elektrozaczep DC jest zasilany bezpośrednio z SCU lub kiedy zainstalowano więcej stacji wewnetrznych 7. Zasilanie z dodatkową mocą systemu wideodomofonu ze stabilizowanym napięciem 13,5 V/2.5 A DC. Możliwość podłączenia akumulatora Diagnostyka napięcia zasilającego z sygnalizacją świetlną. Zasilacz jest podłączany bezpośrednio do magistrali głównej lub sąsiedniej "w linię, w tym przypadku zasilany jest jeden lub więcej rozdzielaczy wideo. Kod produktu: PSU.VDR02.ELW0R Wymiary produktu: 130 x 140 x 73 Obudowa z tworzywa sztucznego Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Sygnalizacja świetlna: Obecność napięcia sieci V AC, 50/60 Hz zielona dioda LED Obecność napięcia stabilizowanego - 13,5 V/2.5 A DC zielona dioda LED Obecność i sygnalizacja prawidłowego działania akumulatora zielona dioda LED Połączenia elektryczne przez złącze RJ45 lub przyłącza śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 35

48 System MIESZKANIOWY RJ45 ROZDZIELACZ SYGNAŁU WIDEO INTELIGENTNE POŁĄCZENIA Łączy do 4 stacji wewnętrznych wideo/audio do magistrali głównej w systemie wideo-domofonowym: Bezpośrednie podłączenie stacji wewnętrznych przez złącze RJ45 i przewodem UTP kat.5e do: - Głównej magistrali CAN systemu domofonowego dla mieszkań - Dodatkowego zasilania 13,5 V DC Pojemność: - 1 wejście CAN dla magistrali głównej - 1 wyjście CAN dla magistrali głównej - 4 wyjścia CAN dla 4 stacji wewnętrznych wideo/audio Diagnostyka z sygnalizacją świetlną: - Niewystarczające napięcie zasilania (LED ) dla instalacji, w tym przypadku musi być zainstalowany dodatkowy zasilacz. - Usterka (zwarcie) na magistrali CAN (LED i LED ) w stacji wewnętrznej, w tym przypadku rozdzielacz wideo izoluje uszkodzony obszar, podczas gdy reszta instalacji nadal funkcjonuje. Kod produktu: VCB.4DR02.ELW0R Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa ABS Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Zielona LED () sygnalizuje obecność napięcia stabilizowanego 13,5 V DC Zielona LED () praca magistrali CAN Połączenia elektryczne przez złącze RJ45 dla magistrali CAN i złącza śrubowe dla dodatkowego zasilania Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 36

49 System MIESZKANIOWY RJ45 PRZEŁĄCZNIK KAMER WIDEO WIELE DODATKOWYCH KAMER WIDEO Przełącznik kamer wideo łączy maks. 3 zewnętrzne kamery wideo do centralnej jednostki zasilającej. Przy pomocy przełącznika kamer wideo, można przyłączyć do systemu wideo-domofonowego rejestrator wideo (DVR). Obrazy z kamer zewnętrznych mogą być oglądane na wewnętrznych stacjach wideo i/lub mogą być cały czas rejestrowane na DVR. Bezpośrednie podłączenie dla kamer zewnętrznych przez złącze RJ45 i przewód kat. 5e dla: - 3 zaciski wejściowe wideo dla 3 zewnętrznych kamer wideo - 3 zaciski wyjściowe wideo dla rejestratora DVR - 1 zacisk wejściowy wideo do centralnej jednostki zasilającej - Dodatkowe zasilanie 13,5 V DC Dioda LED wskazująca obecność napięcia zasilajacego Kod produktu: VSC.3VN02.ELW0R Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa ABS Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Zielona dioda LED sygnalizuje obecność napięcia stabilizowanego 13,5 V DC Połączenia elektryczne przez przyłącza śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 37

50 System MIESZKANIOWY RJ45 PRZEŁĄCZNIK PANELI WIDEO WIELOKROTNE MONITOROWANIE WIDEO Przełącznik paneli zewnętrznych wideo umożliwia podłączenie do 4 zewnętrznych paneli wideo do jednego systemu. Wyjście przełącznika paneli wideo jest podłączone do wejścia wideo magistrali CAN systemu wideodomofonowego. Obrazy z każdego panelu zewnętrznego można oglądać podczas połączenia lub monitorowania. Podłączenia w PRZEŁĄCZNIKU PANELI WIDEO: - 4 magistrale wideo CAN - zaciski wejściowe RJ45 z paneli zewnętrznnych do centralnej jednostki zasilającej - 1 magistrala wideo CAN - zaciski wyjściowe RJ45 do magistrali wideo CAN instalacji - 13,5 V DC dodatkowe zasilanie ze złączami śrubowymi Dioda LED wskazująca obecność napięcia zasilajacego Kod produktu: VSP.4VR02.ELW0R Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa ABS Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Zielona dioda LED sygnalizuje obecność napięcia stabilizowanego 13,5 V DC Połączenia elektryczne przez złącza RJ45 Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 38

51 System MIESZKANIOWY RJ45 PRZEŁĄCZNIK MAGISTRALI CAN INTELIGENTNE POŁĄCZENIA Przełącznik magistrali CAN służy do rodzielenia dużych instalacji wideodomofonowych (odległość 2000 m od panelu zewnetrznego do najdalszej stacji wewnętrznej) na mniejsze sekcje. Tak jest w przypadku zespołów mieszkaniowych z wieloma budynkami mieszkalnymi, które działają jako jedna wspólna instalacja domofonowa. Przełącznik magistrali CAN zmniejsza pasożytniczą pojemność i indukcyjność w dużym systemie wideodomofonowym i polepsza sygnały elektryczne w magistrali CAN. Podłączenia w przełączniku magistrali CAN: - 1 złącze wejściowe RJ45 dla sygnału wideo magistrali CAN do magistrali CAN od dołu instalacji - 1 złącze wejściowe RJ45 dla sygnału magistrali wideo CAN z panelu zewnętrznego wideo, którego instalacja musi być oddzielona od głównej magistrali CAN. - 1 złącze wyjściowe RJ45 dla magistrali CAN do magistrali CAN w górę instalacji - 1 złącze wyjściowe RJ45 dla magistrali wideo CAN do mieszkań (rodzin) podłączonych do panelu zewnętrznego wideo, dla którego instalacja musi być oddzielona od głównej magistrali CAN - 13,5 V DC dodatkowy zasilacz ze złączami śrubowymi Diagnostyka z sygnalizacją świetlną dla: - Niewystarczającego napięcia zasilania (LED wyłączone) dla przełącznika CAN i dla całej górnej części systemu wideodomofonu. Kod produktu: CSB.2DR02.ELW0R Wymiary produktu: 107 x 71 x 73 Obudowa z tworzywa ABS Montaż na szynie DIN, TH 35 X 15/ 35 x 7.5; Standard DIN , EN50022, IEC60715 Połączenia elektryczne przez złącza RJ45 dla magistrali CAN i zaciski śrubowe dla dodatkowego zasilacza. Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 39

52

53 System MIESZKANIOWY RJ45 WIELE KOMBINACJI ELEMENTY INSTALACJI Złącze RJ45 PRZYKŁADOWE SCHEMATY Z punktu widzenia instalacji, zastosowanie kabla UTP/FTP kat. 5e / kat. 6e jest niezbędne. Złącza RJ45 są używane do głównych połączeń. Zasięg działania naszego systemu MIESZKANIOWEGO RJ45 wynosi do 2000 m pomiędzy panelem zewnętrznym i najdalszą stacją wewnętrzną w instalacji. 40

54 System MIESZKANIOWY RJ45 Rodz. N Rodz. N-1 Dzwonek drzwiowy Dzwonek drzwiowy Dzwonek drzwiowy Rodz. N-3 Rodz. N-2 Dzwonek drzwiowy Dzwonek drzwiowy Dodatkowy zasilacz Rodz. 4 Rodz. 3 Dzwonek drzwiowy Rodz. 1 Rodz. 2 Dzwonek drzwiowy Dzwonek drzwiowy Wideokamera 1 Wideokamera 2 Wideokamera 3 WYJ ZASIL. ZACZEP max. 24Va.c./24Vd.c. Elektrozaczep LCK S1: 2x6Aa.c. 110Va.c./50Hz 230Va.c./50Hz N L Wideorejestrator (DVR) VPM, AUX +- BAT-42Ah/12V 41 Połączenia elektryczne przez złącza RJ45 i zaciski śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23)

55 System MIESZKANIOWY RJ45 Rodz. n Rodz. n-1 Rodz. n Rodz. n-1 Rodz. n-3 Rodz. n-2 Rodz. n-3 Rodz. n-2 Dodatkowy zasilacz Dodatkowy zasilacz Rodz. 8 Rodz. 7 Rodz. 8 Rodz. 7 Rodz. 5 Rodz. 6 Rodz. 5 Rodz. 6 Rodz. 4 Rodz. 3 Rodz. 4 Rodz. 3 Rodz. 1 Rodz. 2 Rodz. 1 Rodz. 2 Wideokamera 1 Budynek 1 Budynek 2 Wideokamera 2 Wideokamera 3 WYJ ZASIL. ZACZEP max. 24Va.c./24Vd.c. Elektrozaczep LCK S1: 2x6Aa.c. 110Va.c./50Hz 230Va.c./50Hz N L Wideorejestrator (DVR) VPM, AUX +- BAT-42Ah/12V Połączenia elektryczne przez złącza RJ45 i zaciski śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23) 42

56 System MIESZKANIOWY RJ45 Budynek mieszkalny 2 Budynek mieszkalny 3 Rodz. n-4 Rodz. n-3 Rodz. n-1 Rodz. n-2 Rodz. n-4 Rodz. n-3 Rodz. n-1 Rodz. n-2 Rodz. 4 Rodz. 3 Rodz. 1 Rodz. 2 Rodz. 4 Rodz. 3 Rodz. 1 Rodz. 2 Budynek mieszkalny 1 Rodz. n-4 Rodz. n-3 Rodz. n-1 Rodz. n-2 Budynek mieszkalny 4 Rodz. n-4 Rodz. n-3 Rodz. n-1 Rodz. n-2 Rodz. 4 Rodz. 3 Rodz. 1 Rodz. 2 Rodz. 4 Rodz. 3 Rodz. 1 Rodz. 2 Wideokamera 1 Wideokamera 2 Wideokamera 3 Wejście główne WYJ ZASIL. ZACZEP max. 24Va.c./24Vd.c. Elektrozaczep LCK Wideorejestrator (DVR) S1: 2x6Aa.c. 110Va.c./50Hz 230Va.c./50Hz N L +- BAT-42Ah/12V, AUX 43 Połączenia elektryczne przez złącza RJ45 i zaciski śrubowe Przewód instalacyjny: UTP/FTP kat. 5e (AWG24) lub UTP/FTP kat. 6e (AWG23)
