Przenośny odtwarzacz DVD

Transkrypt

1 Przenośny odtwarzacz DVD Instrukcja obsługi Uwaga! Wygląd grafiki w odtwarzaczu zależy od wersji oprogramowania i może się różnić od przedstawionego w instrukcji!

2 WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE DOTYCZĄCE RYZYKA PORAŻENIA PRĄDEM UWAGA GROZI PORAŻENIEM NIE OTWIERAĆ UWAGA: Aby uniknąć ryzyka porażenia prądem, nigdy nie rozkręcaj samodzielnie obudowy ani nie zdejmuj pokrywy urządzenia. Odtwarzacz nie ma żadnych podzespołów, które mogłyby być naprawione samodzielnie przez użytkownika. Napraw mogą dokonywać jedynie autoryzowane serwisy RTV. Symbol błyskawicy wpisany w równoramienny trójkąt ma zwrócić uwagę użytkownika na obecność w urządzeniu nieizolowanych elementów pod napięciem, które w bezpośrednim kontakcie mogą stanowić zagrożenie dla zdrowia i życia ludzi. Wykrzyknik wpisany w równoramienny trójkąt zwraca uwagę, że prawidłowa i bezpieczna obsługa urządzenia wymaga zapoznania się z materiałami dostarczonymi wraz z urządzeniem (instrukcją obsługi). OSTRZEŻENIE ABY UNIKNĄĆ RYZYKA ZAPŁONU LUB PORAŻENIA PRĄDEM CHROŃ URZĄDZENIE PRZED WODĄ I WILGOCIĄ. NIE NARAŻAJ GO NA KONTAKT ZE SKRAPLAJĄCĄ SIĘ LUB ROZPRYSKIWANĄ CIECZĄ. UWAGA: Aby uniknąć ryzyka porażenia prądem, upewnij się, że wtyczka jest dokładnie umieszczona w odpowiednim gnieździe. LASER I BEZPIECZEŃSTWO Urządzenie zawiera laser. Jako że wiązka światła laserowego może być groźna dla wzroku, demontaż i wszelkie naprawy urządzenia mogą przeprowadzać jedynie wykwalifikowane osoby w autoryzowanych serwisach. UWAGA: OBSŁUGA URZĄDZENIA W SPOSÓB NIEZGODNY Z NINIEJSZĄ INSTRUKCJĄ MOŻE SKUTKOWAĆ NARAŻENIEM NA NIEBEZPIECZNE PROMIENIOWANIE. Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii Europejskiej po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie od tego przeznaczonym punkcie. Nie należy wyrzucać tych produktów razem z niesortowanymi odpadami komunalnymi. 1

3 BEZPIECZEŃSTWO UŻYTKOWNIKA 1. Urządzenie to zaprojektowano i wyprodukowano z zachowaniem wysokich standardów jakości i bezpieczeństwa. Niemniej jednak, powinno się zachować szczególną ostrożność przy dokonywaniu instalacji i niektórych czynności związanych z obsługą. 2. ZAPOZNAJ SIĘ Z INSTRUKCJĄ- koniecznie przeczytaj niniejszą instrukcję, zanim rozpoczniesz użytkowanie odtwarzacza. 3. ZACHOWAJ INSTRUKCJĘ NA PÓŹNIEJ- może się przydać przy dokonywaniu rzadkiej operacji lub ponownej instalacji. Jeśli jednak zagubisz instrukcję, będziesz mógł ją ściągnąć z 4. STOSUJ SIĘ DO ZALECEŃ INSTRUKCJI- samo przeczytanie wskazówek nie gwarantuje bezpieczeństwa; należy stosować się bezwzględnie do nakazów i ostrzeżeń zawartych w instrukcji. 5. WODA I WILGOĆ- szkodzą odtwarzaczowi! Nie umieszczaj go w pobliżu umywalek, wanien, brodzików, nawilżaczy powietrza, w mokrej piwnicy itp. 6. WENTYLACJA- urządzenie wymaga umieszczenia w miejscu zapewniającym swobodną cyrkulację powietrza. Nie wolno go przykrywać serwetkami, zamykać w szczelnej szafce, umieszczać na miękkim podłożu, które mogłoby zatykać otwory wentylacyjne itp. 7. CIEPŁO- urządzenie musi być chronione przed zbyt wysoką temperaturą. Nie ustawiaj odtwarzacza w bezpośredniej bliskości kaloryferów, grzejników, pieców, wzmacniaczy i innych źródeł ciepła. 8. ZASILANIE- urządzenie wymaga podłączenia do prądu o specyfikacji podanej na naklejce z tyłu obudowy. 9. CZYSZCZENIE- używaj jedynie miękkiej, suchej lub delikatnie zwilżonej szmatki do czyszczenia obudowy. Możesz użyć specjalnej suchej pianki przeznaczonej do konserwacji urządzeń elektronicznych. Nie używaj silnych środków czyszczących, żrących itp.! 10. KABEL ZASILAJĄCY- nie wolno go deptać, stawiać na nim żadnych przedmiotów itp. Nie może być skręcony ani dostępny dla dzieci czy zwierząt domowych. Nie używaj kabla uszkodzonego mechanicznie! 11. OKRES NIEUŻYWANIA- jeśli przez dłuższy czas odtwarzacz nie będzie używany, odłącz go do gniazdka i wyjmij baterie z pilota. 12. KONIECZNIE ZGŁOŚ SIĘ DO SERWISU JEŚLI: - uszkodzeniu uległ kabel zasilający - w odtwarzaczu jest ciało obce lub został zalany płynem - odtwarzacz nie zachowuje się tak jak zwykle - odtwarzacz spadł lub widać uszkodzenie obudowy 13. SERWIS- napraw urządzenia może dokonać tylko wykwalifikowany personel punktu serwisowego. Procedurę reklamacyjną (sprzętu na gwarancji, uszkodzenia obejmowanego przez gwarancję) opisano na Natomiast napraw pogwarancyjnych może dokonać punkt serwisowy sprzętu RTV. 14. BURZA- podczas burzy z wyładowaniami elektrycznymi zaleca się odłaczenie urządzenia od prądu. 15. GNIAZDKA ELEKTRYCZNE- nie przeciążaj gniazdek elektrycznych, umieszczając w nich zbyt wiele wtyczek (rozgałęziacze, przedłużacze itp.); może to grozić pożarem lub porażeniem prądem. 2

4 SPIS TREŚCI Wygląd poszczególnych ekranów menu może się różnić od rzeczywistego w Twoim odtwarzaczu. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA SPIS TREŚCI WPROWADZENIE CECHY URZĄDZENIA O INSTRUKCJI OBSŁUGI PRZYGOTOWANIE DO KORZYSTANIA Z URZĄDZENIA UWAGI DOTYCZĄCE PŁYT BUDOWA ODTWARZACZA BUDOWA PILOTA AKUMULATOR ODTWARZANIE PŁYT DVD I VIDEO CD...10 P ŁYTY AUDIO I ODTWARZANIE PLIKÓW MP3/WMA...12 POKAZ SLAJDÓW JPEG ODTWARZANIE PŁYT MPEG4 (DivX ) OBSŁUGAKARTPAMIĘCIIZŁĄCZAUSB...17 USTAWIENIA SYSTEMOWE ROZWIĄZYWANIE PROBLEMÓW DANE TECHNICZNE S ŁOWNICZEK

5 WPROWADZENIE Dziękujemy za wybór odtwarzacza LARK TRAVEL i życzymy wiele satysfakcji z jego użytkowania! Prosimy o zapoznanie się z niniejszą instrukcją przed rozpoczęciem korzystania z urządzenia i zachowanie jej do późniejszego wglądu. Prosimy także o uważne przeczytanie warunków gwarancji umieszczonych na karcie gwarancyjnej dołączonej do urządzenia. CECHY URZĄDZENIA 1. Odtwarza filmy z płyt DVD, DVD+/-R i DVD+/-RW, (S)VCD, DivX, MPEG4 2. Odtwarza płyty audio MP3/WMA-CD, CD i CD-RW 3. Umożliwia przeglądanie zdjęć w formacie JPEG 4. 7" kolorowy wyświetlacz LCD TFT Do wyboru format wyświetlania obrazu 4:3 i 16:9. 5. Rozdzielczość ekranu 480 x Format obrazu 4:3 lub 16:9 7. Formaty kompresji MPEG4, Divx 8. System odtwarzania płyt wideo: NTSC, PAL 9. Odtwarza filmy ze wszystkich regionów 10. Regulacja jasności i kontrastu 11. Wbudowane głośniki 2x1W 12. Zaawansowane funkcje odtwarzania i powtarzania 13. Menu wielojęzyczne, także w języku polskim 14. Port USB 15. Czytnik kart pamięci SD/MMC 16. Wyjście VIDEO Kompozytowe (CVBS) 17. Wyjście AUDIO Stereo analogowe, cyfrowe koncentryczne (cinch), słuchawkowe- stereofoniczne 3.5mm 4

6 O INSTRUKCJI OBSŁUGI Wygląd poszczególnych ekranów menu może się różnić od rzeczywistego. W instrukcji opisano głównie sposób obsługi urządzenia przez pilot zdalnego sterowania. Część operacji wykonywanych pilotem można także przeprowadzić używając przycisków znajdujących się na przednim panelu odtwarzacza. Nazwy analogicznych przycisków na pilocie i na odtwarzaczu są identyczne lub zbliżone. W instrukcji użyto następujących symboli: Taka ikona pojawiająca się na telewizorze w trakcie wykonywania jakiejś operacji oznacza, że dana funkcja nie jest dostępna dla bieżącego dysku. SYMBOL ZNACZENIE Funkcje DVD Funkcje VCD Funkcje MP3 Funkcje CD RODZAJE PŁYT OBSUGIWANE PRZEZ ODTWARZACZ: TYP PRZEZNACZENIE WIELKOŚĆ CZAS NAGRANIA UWAGA Około 4 godzin (płyta jednowarstowa) Około 8 godzin (płyta dwuwarstowa) Około 80 minut (płyta jednowarstowa) Około 160 minut (płyta dwuwarstowa) Około 80 minut Około 23 minut Około 75 minut Około 20 minut Około 600 minut W zależności od rozmiaru zdjęcia Wszystkie modele Wszystkie modele Wszystkie modele Wszystkie modele 5

7 PRZYGOTOWANIE DO KORZYSTANIA Z URZĄDZENIA PRZYGOTOWANIE DO KORZYSTANIA Z URZĄDZENIA Lokalizacja Umieść odtwarzacz w miejscu gwarantującym mu dobrą wentylację, nie przykrywaj niczym otworów wentylacyjnych odtwarzacza Umieść odtwarzacz poziomo, na twardym i stabilnym podłożu. Nie kładź nic na górze odtwarzacza Chroń odtwarzacz przed kurzem; kurz może zakłócać działanie lasera! Aby wyczyścić laser, posłuż się specjalną płytą czyszczącą do odtwarzaczy DVD. Skraplanie pary wodnej Przy gwałtownej zmianie temperatury (np. kiedy przyniesiesz odtwarzacz z mrozu do mieszkania) i w pomieszczeniach o wysokiej wilgotności, wewnątrz urządzenia może dojść do skroplenia się pary wodnej. W takim przypadku wyjmij płytę z odtwarzacza i odczekaj co najmniej godzinę, aby wilgoć odparowała, zanim zaczniesz użytkować odtwarzacz. Czyszczenie Nie używaj silnych środków czyszczących, chroń odtwarzacz przed wodą i wilgocią. Zaleca się oszczędne stosowanie specjalnych pianek do czyszczenia obudów sprzętu elektronicznego (dostępne w specjalistycznych sklepach). UWAGI DOTYCZĄCE PŁYT Nie dotykaj powierzchni płyt. Nie naklejaj nic na płytach. Przechowuj płyty w specjalnych pudełkach. Chroń płyty przed słońcem i źródłami ciepła. Czyść płyty miękką, suchą szmatką, ruchem od środka do brzegów. Nie używaj żadnych środków chemicznych do czyszczenia płyt. PILOT ZDALNEGO STEROWANIA 1. Otwórz pokrywkę zasobnika na baterie. 2. Umieść 2 baterie AAA w zasobniku, zwracając uwagę na właściwą polaryzację (+/-). Zamknij pokrywę zasobnika. 3. Pilot działa na odległość do ok. 5m, pod kątem do 60 w stosunku do czujnika na odtwarzaczu. Przedmioty znajdujące się między pilotem a odtwarzaczem mogą zakłócać zdalne sterowanie. Baterie w pilocie działają zazwyczaj ok. 6 miesięcy. Wymień je zawsze, gdy pilot zaczyna gorzej działać. 1 UWAGA: Niewłaściwe obchodzenie się z bateriami może spowodować ich wylanie i uszkodzenie pliota. Koniecznie stosuj się do poniższych reguł: Zwracaj uwagę na właściwą polaryzację (+/-). Nie używaj łącznie baterii różnych typów, producentów itp. Nie używaj jednocześnie starych i nowych baterii. Jeśli pilot ma być nieużywany przez dłuższy czas, koniecznie wyjmij z niego baterie! 2 6

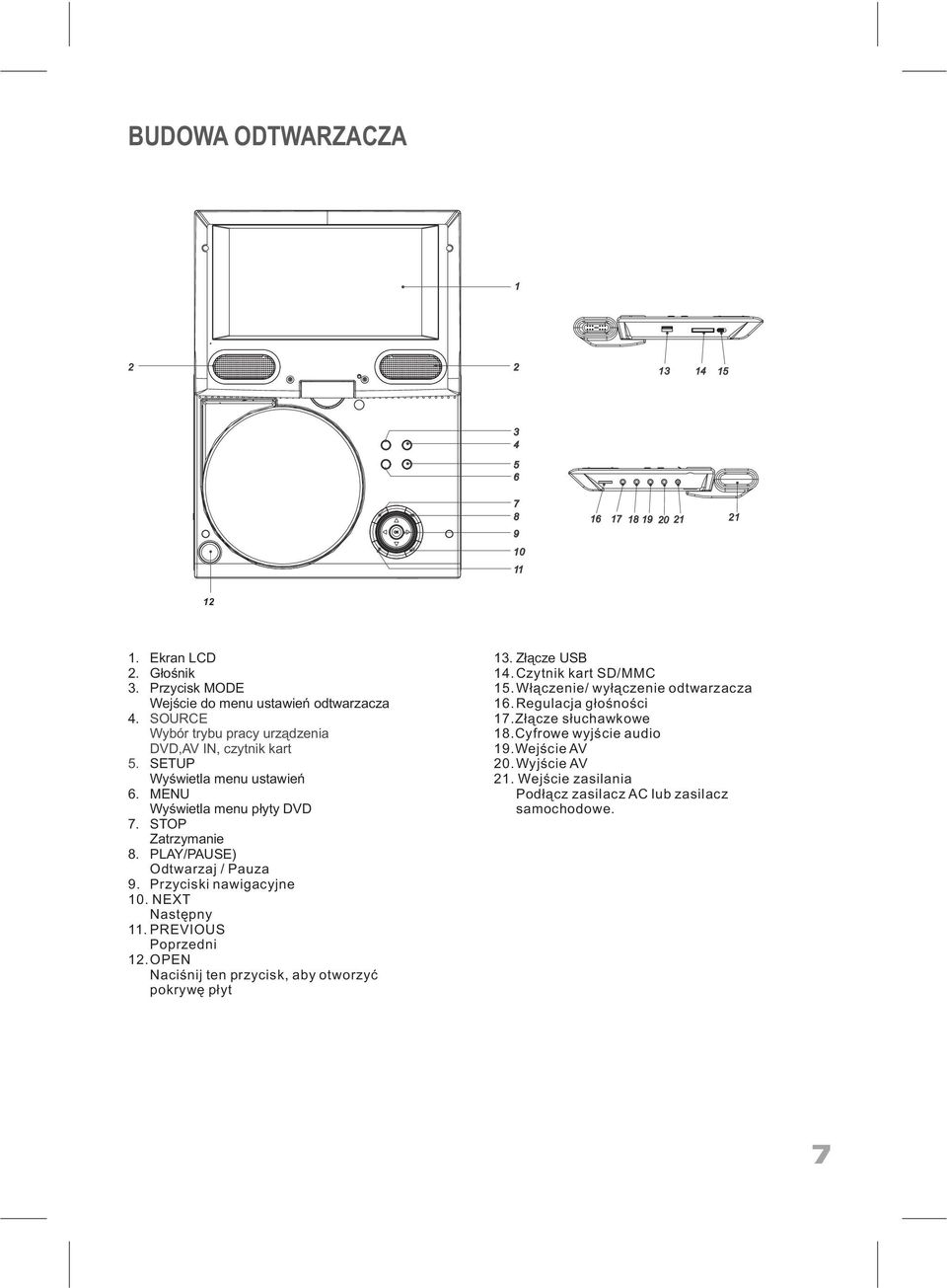

8 BUDOWA ODTWARZACZA Ekran LCD 2. Głośnik 3. Przycisk MODE Wejście do menu ustawień odtwarzacza 4. SOURCE Wybór trybu pracy urządzenia DVD,AV IN, czytnik kart 5. SETUP Wyświetla menu ustawień 6. MENU Wyświetla menu płyty DVD 7. STOP Zatrzymanie 8. PLAY/PAUSE) Odtwarzaj / Pauza 9. Przyciski nawigacyjne 10. NEXT Następny 11. PREVIOUS Poprzedni 12.OPEN Naciśnij ten przycisk, aby otworzyć pokrywę płyt 13. Złącze USB 14.Czytnik kart SD/MMC 15.Włączenie/ wyłączenie odtwarzacza 16.Regulacja głośności 17.Złącze słuchawkowe 18.Cyfrowe wyjście audio 19.Wejście AV 20.Wyjście AV 21. Wejście zasilania Podłącz zasilacz AC lub zasilacz samochodowe. 7

9 BUDOWA PILOTA 1. PLAY/PAUSE ( ) Odtwarzaj / Pauza 2. STOP Zatrzymanie 3. Reverse Skip ( ) Przewijanie wstecz 4. Forward Skip ( ) Przewijanie naprzód 5. ZOOM Powiększenie 6. REPEAT Tryby powtarzania 7. A B Powtarzanie A-B 8. PROGRAM Programowanie kolejności odtwarzania 9. SOURCE Wybór trybu pracy urządzenia DVD,AV IN, czytnik kart 10. TITLE Menu wyboru tytułu DVD 11. POWER Włączanie/ wyłączanie Przyciski numeryczne 13. ENTER Zatwierdza wybory, uruchamia funkcje 14. MENU Wyświetla menu płyty DVD 15. DISPLAY Wyświetla informacje z ustawieniami odtwarzacza 16. AUDIO Zmienia język ścieżki dźwiękowej 17. SUBTITLE Zmienia napisy dialogów 18. ANGLE Zmienia kąt kamery (jesli dostępny jest na płycie DVD) 19. SETUP Wyświetla menu ustawień Służy do wprowadzenia 2-cyfrowej liczby 21. STEP Odtwarzanie poklatkowe 22. Szybkie przewijanie wstecz 23. Szybkie przewijanie naprzód 24. PBC Wyświetla menu dla formatu VCD SLOW Zwolnione odtwarzanie 26. SEARCH Wyszukiwanie 27. MUTE Wyciszenie dźwięku 8

10 AKUMULATOR 1 Przed pierwszym użyciem naładuj baterię. Montaż baterii: 1. Dopasuj zaczepy baterii do otworów w dolnej części obudowy odtwarzacza 2. Wsuń baterię. Kiedy usłyszysz kliknięcie, oznacza to, że bateria jest prawidłowo założona. Odpinanie baterii od odtwarzacza Przesuń blokadę baterii (na dole odtwarzacza) i jednocześnie wysuń baterię. 2 3 RELEASE Ładowanie baterii Kiedy odtwarzacz jest używany i jednocześnie podłączony do zasilania, bateria ładuje się w trybie wolnym. Kiedy odtwarzacz jest wyłączony i podłączony do zasilania, bateria ładuje się w trybie szybkim. W trakcie ładowania baterii dioda świeci się na czerwono. Po zakończeniu ładowania zapali się dioda zielona. TRYB WOLNY: ładowanie trwa ok. 12 godzin. TRYB SZYBKI: ładowanie trwa ok. 4 godziny. 9

11 PODSTAWOWE OPERACJE ODTWARZANIE PŁYT DVD I VIDEO CD 1. Przesuń przełącznik zasilania znajdujący się na lewej stronie urządzenia. 2. Naciśnij przycisk OPEN, aby otworzyć zasobnik na płytę. Umieść w zasobniku płytę, nadrukowaną stroną do góry. 3. Zamknij zasobnik. Odtwarzanie rozpocznie się automatycznie. PŁYTY DVD Przyciskami możesz wybierać tytuły / rozdziały do odtworzenia. Po wybraniu rozdziału naciśnij ENTER. Naciśnij MENU, aby wrócić do menu ekranowego. PŁYTY VCD Przyciskami numerycznymi możesz wybierać ścieżki do odtworzenia. Naciśnij MENU, aby otworzyć menu ekranowe. Obsługa konkretnych płyt może się różnić między sobą. Postępuj zgodnie ze wskazaniami menu płyty. UWAGI: 1. Jeśli dla płyty ustawiono blokadę rodzicielską, musisz podać hasło, aby móc ją odtworzyć. 2. Większość funkcji może być obsługiwana przez pilot zdalnego sterowania. Część z nich jest też dostępna z poziomu menu ekranowego. PRZEJŚCIE DO KOLEJNEGO ROZDZIAŁU / TYTUŁU 1. Przyciskami i możesz przechodzić między rozdziałami / ścieżkami (wstecz lub naprzód) lub wrócić do początku bieżącego rozdziału / ścieżki. 2. Naciśnij dwukrotnie szybko, aby przejść do poprzedniego rozdziału / utworu. 3. Aby przejść bezpośrednio do wybranego rozdziału, wprowadź numer tego rozdziału klawiszami numerycznymi. ZMIANA KANAŁU AUDIO (VCD) Naciskaj kolejno przycisk AUDIO, aby wybrać żądane ustawienie audio (Stereo, Lewy, Prawy). POWTARZANIE ODCINKA A-B (DVD. VCD) Aby powtórzyć sekwencję A-B 1. Naciśnij A-B w momencie, od którego ma rozpocząć się odtwarzanie wybranego odcinka. Na ekranie pojawi się na chwilę znaczek: A. 2. Naciśnij ponownie przycisk A-B, w punkcie końcowym wybranego odcinka. Ikonka AB pojawi się na krótko na ekranie. 3. Ponownie naciśnij A-B, aby skasować funkcję powtarzania. POWTARZANIE (DVD, VCD) Możesz ustawić powtarzanie odtwarzania tytułu / rozdziału / wszystkich / utworu. W trakcie odtwarzania naciśnij REPEAT, aby wybrać żądany tryb powtarzania. ODTWARZANIE PŁYT DVD i VIDEO CD Płyty DVD - Powtórz Rozdział / Tytuł / Wszystko Rozdział (Chapter) powtarzanie bieżącego rozdziału Tytuł (Title) powtarzanie bieżącego tytułu Wszystko (All) - powtarzanie wszystkich utwórów z płyty Wyłączone (Off) dezaktywacja funkcji powtarzania 10

12 PODSTAWOWE OPERACJE Płyty CD - Powtórz Utwór / Wszystko Utwór (Track) powtarza bieżący utwór Wszystko (All) powtarza wszystkie utwory z płyty Wyłączone (Off) dezaktywacja funkcji powtarzania UWAGI: 1. Przy płycie CD z PCB musisz wyłączyć PCB, aby móc korzystać z funkcji powtarzania. 2. Naciśnięcie przycisku lub w trakcie powtarzania rozdziału / utworu kasuje funkcję powtarzania. ZOOM (DVD, VCD) Skorzystaj z zooma, aby powiększyć obraz na ekranie. 1. Naciśnij przycisk ZOOM w trakcie odtwarzania filmu lub zdjęcia. W prawym dolnym rogu ekranu pojawi się na krótko kwadratowa ramka. 2. Każde naciśnięcie przycisku ZOOM powoduje kolejne zmiany: 2x większy 3 x większy 4x większy ½ x wielkości 1/3 wielkości ¼ wielkości rozmiar oryginalny 3. Przyciskami możesz przesuwać na ekranie powiększony obraz. 4. Aby wrócić do normalnego rozmiaru obrazu naciskaj ZOOM, aż obraz wróci do pierwotnej wielkości. UWAGA: Funkcja ZOOM może być niedostępna dla niektórych płyt. MENU WŁASNE PŁYT DVD Niektóre płyty DVD oferują specjalne funkcje dostępne z poziomu menu tych płyt (języki, napisy, różne kąty widzenia, dodatki itd.). Aby wejść do menu płyty, naciśnij przycisk MENU. Przyciskami wybieraj opcje, zatwierdzaj wybór przyciskiem ENTER. Naciśnij ponownie MENU, aby opuścić menu płyty DVD. KĄT WIDZENIA Jeśli na płycie zapisano obraz zarejestrowany z różnych kątów widzenia, możesz w menu dokonać wyboru kąta widzenia danej sceny. Naciskaj przycisk ANGLE w czasie odtwarzania, aby wybrać żądane ustawienie. Numer wybranego kąta widzenia pojawi się na dole ekranu. UWAGA: Przy scenach, dla których możliwy jest wybór kąta widzenia, pojawi się na ekranie odpowiednia ikonka informacyjna. ZMIANA JĘZYKA AUDIO Naciskaj przycisk AUDIO, aby wybrać żądany język ścieżki dźwiękowej. W przypadku płyt DVD- RW nagranych w trybie VR, które mają zarówno główny, jak i dwujęzyczny kanał audio, możesz przełączać się między głównym (L) a dwujęzycznym kanałem (R)lubwybrać wersję mieszaną (główny + dwujęzyczny) przy pomocy przycisku AUDIO. NAPISY Naciskaj przycisk SUBTITLES, aby wybrać żądaną wersję napisów (z wersji dostępnych na płycie). 11

13 PODSTAWOWE OPERACJE PŁYTY AUDIO I ODTWARZANIE PLIKÓW MP3/WMA Odtwarzacz odczytuje płyty CD z plikami MP3/WMA. Odczytywane formaty płyt: CD-R, CD-RW, DVD±R, DVD±RW. AUDIO (CD) Po włożeniu do napędu płyty CD, jej zawartość zacznie być automatycznie odtwarzana. Informacje, takie jak pozostały czas odtwarzania, pojawią się na ekranie. MP3/WMA 1. Przyciskami / wybierz folder, naciśnij ENTER, aby przejrzeć zawartość folderu. 2. Przyciskami / wybierz utwór, a następnie naciśnij PLAY lub ENTER. Rozpocznie się odtwarzanie. OGRANICZONA KOMPATYBILNOŚĆ ODTWARZACZA Z PŁYTAMI MP3 /WMA: 1. Częstotliwość próbkowania w zakresie 8-48kHz (MP3) i 32-48kHz (WMA). 2. Stopień kompresji w zakresie 8-320kbps (MP3), kbps (WMA) Fizyczny format CD-R : ISO9660. Jeśli nagrałeś płytę MP3/WMA korzystając z oprogramowania, które nie tworzy systemu plików (np. Direct-CD), nie będzie można jej odtwarzać na odtwarzaczu TRAVEL. Zalecany program to Easy-CD Creator, który tworzy płyty w systemie ISO Nazwy plików mogą składać się z maksimum 8 znaków i muszą mieć rozszerzenie.mp3 lub.wma. Nazwy plików nie mogą zawierać znaków specjalnych (np. /,?,? *, <, > \). Całkowita liczba plików na płycie nie może przekraczać 650. Płyty i nagrania muszą spełniać określone standardy, aby mogły być prawidłowo odtwarzane przez odtwarzacz. Kiedy kupujesz firmową płytę DVD lub CD, niemal na pewno spełnia ona te standardy. Jeśli jednak sam tworzysz płytę, upewnij się, że stosujesz odpowiednie narzędzia i zachowujesz niezbędne procedury (wskazówki powyżej). Producent odtwarzacza nie ponosi odpowiedzialności za korzystanie przez użytkownika z nielegalnego oprogramowania lub zdobytych nielegalnie utworów filmowych, muzycznych i innych. Użytkownik musi samodzielnie upewnić się, że utwory z których korzysta, znajdują się legalnie w jego posiadaniu. PAUZA (CD, MP3, WMA) 1. W czasie odtwarzania naciśnij przycisk PLAY/PAUSE, aby wstrzymać odtwarzanie. 2. Aby wznowić odtwarzanie, ponownie naciśnij przcisk PLAY/PAUSE Przechodzenie między kolejnymi utworami (CD, MP3, WMA) 1. Przy pomocy przycisków lub (krótkie naciśnięcie w trakcie odtwarzania) możesz wybierać kolejne lub poprzednie utwory lub wracać do początku bieżącego utworu. 2. Naciśnij dwukrotnie przycisk, aby przejść do poprzedniego utworu. 3. Możesz też odtworzyć dowolny utwór, wybierając jego numer na klawiaturze numerycznej. 12

14 PODSTAWOWE OPERACJE Powtarzanie utworu / folderu / wszystkich / wyłączenie powtarzania (CD, MP3, WMA) 1. Naciśnij przycisk REPEAT podczas odtwarzania. Na ekranie pojawi się ikona trybu powtarzania. 2. Przyciskiem REPEAT wybierz żądany tryb powtarzania Utwór (Track) powtarzanie bieżącego utworu (CD) Folder (Folder) powtarzanie bieżącego folderu Wszystkie (All) powtarzanie wszystkich utworów z płyty Wyłączone powtarzanie (Off) normalny tryb odtwarzania. UWAGA: Naciśnięcie przycisku SKIP w trakcie powtarzania kasuje opcję powtarzania. POWTARZANIE ODCINKAA-B (CD) 1. Aby powtarzać odtwarzanie odcinka A-B, naciśnij przycisk A-B w trakcie odtwarzania, w momencie początkowym fragmentu, który ma być powtarzany. Na ekranie pojawi się ikona A. 2. Ponownie naciśnij przycisk A-B w punkcie końcowym fragmentu, który ma być powtarzany. Na ekranie pojawi się oznaczenie A-B, a wybrany fragment będzie powtarzany. 3. Aby zrezygnować z powtarzania odcinka A-B, naciśnij ponownie przycisk A-B. Ikona trybu A-B zniknie z ekranu. POKAZ SLAJDÓW JPEG Przyciskiem PROGRAM wybierz żądany tryb pokazu slajdów (16 wariantów). ZDJĘCIA JPEG 1. Naciśnij PLAY/PAUSE w trakcie pokazu slajdów, aby wstrzymać pokaz. 2. Aby ponownie uruchomić pokaz, naciśnij PLAY/PAUSE. Przeglądanie płyty z plikami JPEG 1. Umieść w napędzie płytę ze zdjęciami (Kodak PICTURE CD lub płytę z plikami JPEG). Na ekranie pojawi się menu folderów i plików. 2. Wybierz folder, naciśnij ENTER. Pliki wybieraj klawiszami nawigacyjnymi (strzałki), wybór zatwierdzaj przyciskiem ENTER. 3. Po wybraniu pliku naciśnij ENTER lub PLAY, aby odtworzyć konkretne zdjęcie. UWAGA: Przyciskiem przejdź do kolejnej strony, przyciskiem - do poprzedniej. Naciśnij MENU, aby otworzyć MENU. ZOOM (JPEG) 1. Naciśnij przycisk ZOOM. 1. Przyciskami / możesz powiększać lub pomniejszać zdjęcie. OBRACANIE ZDJĘCIA (JPEG) Przyciskami możesz obracać zdjęcie na ekranie. 13

15 PODSTAWOWE OPERACJE ODTWARZANIE MUZYKI (MP3, WMA) W TRAKCIE OGLĄDANIA ZDJĘĆ JPEG 1. Wybierz plik MP3/ WMA 2. Wybierz zdjęcie JPEG do odtworzenia. OGRANICZONA KOMPATYBILNOŚĆ PŁYT JPEG Z ODTWARZACZEM 1. Jeśli na płycie zapisano wiele zdjęć JPEG lub mają one duże rozmiary, płyta może być długo otwierana przez odtwarzacz. Jeśli po kilku minutach na ekranie nadal nie pojawia się zdjęcie, konieczne jest zmniejszenie wielkości i / lub liczby zdjęć zapisanych na płycie. 2. Całkowita liczba zdjęć na płycie nie powinna przekraczać Niektóre płyty mogą nie zostać odczytane ze względu na nieprawidłowy format pliku lub uszkodzenie nośnika. Upewnij się, że wszystkie pliki na płycie mają rozszerzenie.jpg. Zamień ewentualne rozszerzenia z.jpeg na.jpg. Pliki z innym rozszerzeniem, nawet rozpoznawane przez Windows jako JPEG, nie będą odczytane przez odtwarzacz. 14

16 PODSTAWOWE OPERACJE ODTWARZANIE PŁYT MPEG4 (DivX ) 1. Umieść płytę w napędzie, zamknij pokrywę napędu. 2. Przyciskami / wybierz folder, naciśnij ENTER. 3. Przyciskami / oraz / możesz wybrać konkretny plik do odtworzenia. Naciśnij PLAY lub ENTER. 4. Naciśnij STOP, aby wyjść z listy plików. 5. Przyciskiem / możesz przejść do kolejnego rozdziału. OGRANICZONA KOMPATYBILNOŚĆ PŁYT MPEG4 Z ODTWARZACZEM 1. Obsługiwana wielkość pliku MPEG4: poniżej 720x576 pikseli (WxH). 2. Nazwa pliku z napisami nie może mieć więcej niż 56 znaków. 3. Jeśli w pliku MPEG jest nieodczytywany kod, może on zostać pokazany jako. Jeśli liczba klatek na sekundę przekracza 30, film może nie być poprawnie wyświetlany. Jeśli struktury audio i video pliku nie są zsynchronizowane, odtwarzany będzie tylko obraz lub tylko dźwięk (może pojawić się skakanie raz obraz, raz dźwięk). Obsługiwane formaty MPEG4:.avi,.mpg,.mpeg Obsługiwane formaty audio: AC3, PCM, MP3, WMA Częstotliwość próbkowania: 8-48 khz (MP3), 32-48kHz (WMA) Stopień kompresji: 8-320kbps (MP3), kbps (WMA) PROGRAMOWANIE ODTWARZANIA (nie dla CD/MP3) DVD Funkcja ta pozwala na zapisane ulubionych ścieżek z płyty do pamięci odtwarzacza. 1. Naciśnij przycisk PROGRAM Pojawi się menu: Program:TT(06)/CH(- -) 1 TT: 2 TT: 3 TT: 4 TT: 5 TT: Exit TT: TT: TT: TT: TT: NEXT 2. Klawiszami numerycznymi (0-9) wpisz tytuły, utwory lub rozdziały (np. numer 5 oznacz jako 05). 15

17 PODSTAWOWE OPERACJE 3. Kursorem (przyciskami / oraz / ) wybierz opcję START Program:TT(06)/CH(- -) 1 TT: TT: TT: 4 TT: 5 TT: Exit 6 TT: 7 TT: 8 TT: 9 TT: 10 TT: Start NEXT 4. Aby wrócić do normalnego odtwarzania, naciśnij PROGRAM, a następnie STOP w menu na ekranie (kursorem). Program:TT(06)/CH(- -) 1 TT: TT: TT: TT: TT: Exit 6 TT: 7 TT: 8 TT: 9 TT: 10 TT: Stop NEXT UWAGA: Funkcję można aktywować tylko wtedy, gdy w napędzie jest płyta DVD. Kiedy na ekranie otwarte jest menu funkcji PROGRAM, nie ma dostępu do menu ustawień. 16

18 PODSTAWOWE OPERACJE OBSŁUGA KART PAMIĘCI I ZŁĄCZA USB Odtwarzacz może odczytywać zdjęcia zapisane na kartach pamięci MMC/SD&MS lub pendrive'ach USB. Karty pamięci umieszcza się bezpośrednio w slocie kart pamięci. Złącze USB służy do podłączenia urządzeń wyposażonych w USB. Wybór źródła karty pamięci lub USB 1. Włącz urządzenie 2. Umieść kartę w slocie kart lub podłącz zewnętrzne urządzenie USB. USB 3. Naciśnij przycisk SOURCE na odtwarzaczu, wybierz opcję MEDIA. Urządzenie wykryje kartę lub urządzenie USB. 4. Po wykryciu karty lub urządzenia USB odtwarzacz rozpocznie odtwarzanie zawartości podłączonego nośnika. SOURCE Jak odtwarzać dane z karty pamięci / urządzenia USB 1. Naciśnij przycisk USB/CARD na pilocie. Na przykład: Naciśnij przycisk SOURCE na pilocie, aby przełączyć się na odpowiednie źródło danych. 17

19 USTAWIENIA SYSTEMOWE 1. Naciśnij przycisk SETUP, aby wejść do menu ustawień. 2. Naciśnij ENTER, aby przejść do kolejnego podmenu lub zatwierdzić wybór opcji. 3. Przyciskami / wejdź do podmenu lub wróć do poprzedniego ekranu menu. 4. Przyciskami / podświetlaj wybrane opcje menu. Wyjście z menu: Naciśnij SETUP odtwarzacza. ustawienia wybrane w menu zostaną zapamiętane nawet po wyłączeniu Ustawienia ogólne (General Setup Page) Dostępne w tym menu opcje to: Format TV (TV Display), Znacznik kąta widzenia (Angle mark), Język (OSD Language), Nagłówki (Captions), Wygaszacz ekranu (Screensaver). Ekran menu ustawień ogólnych: - - General Setup Page - - TV Display Angle Mark OSD lang Captions Screen Saver Go To General Setup Page Format TV Wybierz format obrazu - dostosuj go do telewizora, jeśli podłączyłeś odtwarzacz do telewizora. - - General Setup Page - - TV Display PS Normal/PS Angle Mark On Normal/LB OSD lang SPDIF Output Wide Captions On Screen Saver On Set TV Display Mode 1. Strzałkami / wybierz opcję Format TV (TV Display) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. 16:9 Wide 4:3 Letter Box 4:3 Pan Scan 18

20 USTAWIENIA SYSTEMOWE Normalny/PS Ustawienie przy standardowym telewizorze, obie strony obrazu przycięte do formatu ekranu Normalny/LB Ustawienie przy standardowym telewizorze, góra i dół ekranu z ciemnym paskiem Szeroki Ustawienie przy telewizorze panoramicznym djęcia zapisane na kartach pamięci MMC/SD&MS lub pendrive'ach USB. Karty pamięci umieszcza się bezpośrednio w slocie kart pamięci. Złącze USB służy do podłączenia urządzeń wyposażonych w USB. Znacznik kąta widzenia (Angle mark) Pokazuje informację o aktualnym kącie widzenia w prawym rogu wyświetlacza ( o ile informacja taka jest zapisana na płycie). 1. Strzałkami / wybierz opcję Znacznik kąta widzenia (Angle mark) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie: ON: znacznik widoczny OFF: znacznik ukryty - - General Setup Page - - TV Display PS Angle Mark On On OSD lang Off Captions On Screen Saver On Języ menu Set Angle Mark Domyślny język menu to język polski. Możesz zmienić to ustawienie. 1. Strzałkami / wybierz opcję Język menu (OSD menu lang.) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. 4. Wybierz język i naciśnij ENTER. - - General Setup Page - - TV Display PS Angle Mark On OSD lang English Captions Screen Saver On On German Italian Spanish Portuguese Set OSD Language Nagłówki Zamknięte nagłówki (captions) to dane ukryte w sygnale video niektórych płyt. Jest to rodzaj napisów przeznaczonych dla osób głuchych lub niedosłyszących; zawierają nie tylko listę dialogową, ale i didaskalia (np. dzwoni telefon lub odgłos kroków ). Możesz uaktywnić nagłówki, o ile dana płyta ma je zapisane. 19

21 USTAWIENIA SYSTEMOWE 1. Strzałkami / wybierz opcję Nagłówki (Closed Captions) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. Włączone / ON lub Wyłączone OFF. - - General Setup Page - - TV Display Angle Mark OSD lang Captions Screen Saver PS On On On On Off Closed Caption Wygaszacz ekranu Możesz aktywować lub wyłączyć funkcję wygaszacza ekranu 1. Strzałkami / wybierz opcję Wygaszacz (Screensaver) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. Włączony / ON (po 3 minutach bezczynności w trybie STOP, PAUZAlub jeśli w napędzie nie ma dysku, uruchomiony zostanie wygaszacz ekranu) lub Wyłączony / OFF. - - General Setup Page - - TV Display Angle Mark OSD lang Captions Screen Saver Screen Saver PS On On On On Off Ustawienia głośników Dostępna opcja to DOWNMIX 1. Naciśnij SETUP 2. Strzałkami / wybierz zakładkę Ustawienia audio (Audio Setup) - - Audio Setup Page - - Downmix Digital Output FM Transmit Polby digital 1. Strzałkami / wybierz opcję Downmix 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. LT/RT: wybierz tę opcję, jeśli odtwarzacz jest podłączony do dekodera Pro Logic. STEREO: wybierz tę opcję, jeśli podłączone są tylko dwa przednie głośniki. Go To Speaker Setup Page - - Audio Setup Page - - Downmix Digital Output FM Transmit Polby digital STR LT/RT STEREO Set Downmix Mode 20

22 USTAWIENIA SYSTEMOWE Wyjście SPDIF Dostępne opcje wyjście SPDIF: Wyłączone SPDIF, SPDIF/RAW, SPDIF/PCM. 1. Strzałkami / wybierz opcję Wyjście SPDIF (wyjście cyfrowe) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. SPDIF wyłączone (off): wyłącza SPDIF SPDIF/RAW: wybierz tę opcję, jeśli do wyjścia cyfrowego audio podłączony jest dekoder/ odbiornik wielokanałowy. SPDIF/PCM: wybierz tylko wtedy, gdy odbiornik niej jest w stanie dekodować - - General Setup Page - - Downmix Digital Output Fmtransmit Polby digital Setup SPDIF RAW SPDIF Off SPDIF/ RAW SPDIF/PCM Transmisja FM Wybierz częstotliwość transmisji FM (od 89.5 do 93MHz). Digital Przejdź do strony ustawień Digital. USTAWIENIA DOLBY DIGITAL Dostępne opcje: Dual Mono i Dynamiczne. 1. Naciśnij SETUP 2. Strzałkami / wybierz Ustawienia Digital - - Digital Setup - - Dual Mono Dynamic Go To Digital Setup DUAL MONO 1. Strzałkami / wybierz opcję Dual Mono 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. Wybierz ustawienie odpowiadające liczbie podłączonych do odtwarzacza głośników: - - Digital Setup - - Dual Mono Dynamic Stereo L-Mono R-Mono Mix-Mono STEREO- Lewy dźwięk mono wyśle sygnał wyjściowy do lewego głośnika, a prawy dźwięk mono Dual Mono (1+1) Setup zostanie przekazany do prawego głośnika. L-MONO - lewy sygnał mono zostanie przekazany do lewego i prawego głośnika. R-MONO - prawy sygnał mono zostanie przekazany do lewego i prawego głośnika MIX-MONO- prawy i lewy sygnał mono (zmiksowany) zostanie przekazany do lewego i prawego głośnika. 21

23 USTAWIENIA SYSTEMOWE DYNAMICZNE Aby zoptymalizować dynamiczne wyjście audio, zmiękczone zostają głośne dźwięki. Pozwala to cieszyć się filmem bez przeszkadzania innym. Poziomy do wyboru przy tym ustawieniu: pełny, 7/8, ¾, 5/8, 1 / 2, 3/8, 1/ 4, 1/8, wyłączony. - - Digital Setup - - Dual Mono Dynamic - Set DRC To 1/8 - - Full Off USTAWIENIA VIDEO Opcje do ustawienia: OSTROŚĆ, JASNOŚĆ, KONTRAST, ODCIEŃ, NASYCENIE. - - Video Setup Setup - - Sharpness Brightness Contrast Hue Saturation Video Inverse High off USTAWIENIA PREFERENCJI Menu to zawiera następujące opcje: System TV, Audio, Napisy, Menu płyty, Hasło, Domyślne. 1. Naciśnij SETUP 2. Przyciskami / wybierz menu preferencji. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Default Go To Preference Page 22

24 USTAWIENIA SYSTEMOWE System TV Wybierz systemu koloru odpowiadający używanemu przez telewizor. Odtwarzacz jest kompatybilny z systemem PAL i NTSC. System odtwarzacza i telewizora muszą się zgadzać. 1. Strzałkami / wybierz opcję System TV 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie. PAL - wybierz tę opcję, jeśli telewizor pracuje w systemie PAL. NTSC - wybierz tę opcję, jeśli telewizor pracuje w systemie NTSC. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Password Default Set TV Standard PAL PAL NTSC AUTO - wyjście sygnały video jest dostosowywane automatycznie do formatu odtwarzanego dysku. AUDIO, NAPISY, MENU PŁYTY Audio - ścieżka dźwiękowa płyty Napisy - napisy zapisane na płycie Menu dysku - menu zapisane na płycie 1. Strzałkami / wybierz opcję 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby podświetlić wybrane ustawienie języka. 4. Powtórz kroki 1-3, aby wprowadzić inne ustawienia języka. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Default PAL Preferred Audio Language English French Spanish Chinese Japanese Korean Russian Thai BLOKADA RODZICIELSKA Niektóre płyty DVD mogą mieć przypisaną blokadę, uniemożliwiającą odtworzenie całej płyty lub wybranych scen bez podania hasła. Szczegółowe warunki przypisywania blokady i poziomy zabezpieczeń zależą od danego kraju. Blokady nie można ustalić dla płyt VCD, SVCD, CD ani dla większości pirackich płyt DVD. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Default PAL 1 KID SAF 2G 3PG 4 PG13 5 PGR 6R 7 NC17 8 ADULT Set Parental Control 23

25 USTAWIENIA SYSTEMOWE 1. Strzałkami / wybierz opcję Blokada rodzicielska (Parental) 2. Wejdź do podmenu, naciskając. 3. Przesuń kursor (strzałkami / ), aby ustawić żądany poziom zabezpieczenia. DVD, które mają kategorię wyższą niż ustawiona w tym menu, nie zostaną odtworzone bez podania 4- cyfrowego hasła zabezpieczającego. Aby wyłączyć blokadę rodzicielską, wybierz funkcję Wyłączona (OFF). Kategorie zabezpieczeń: 1. KID SAF Materiały przeznaczone dla dzieci 2. 2 G Materiały dla szerokiej publiczności 3. PG Zalecana obecność rodziców przy odtwarzaniu 4.PG13 Nie dla dzieci poniżej 13 lat 5-6 PG-R Zalecana kontrola rodziców, materiały raczej dla osób powyżej 17 roku życia, do oglądania w obecności rodziców. 7. NC17 Nie dla dzieci, dla osób powyżej 17 roku życia. 8. ADULT Tylko dla dorosłych. Treści erotyczne, przemoc lub wulgarny język. Ustawienia domyślne (fabryczne) Wybór tej opcji spowoduje zresetowanie wszystkich wprowadzonych ustawień i powrót do ustawień fabrycznych. 1. Strzałkami / wybierz opcję Domyślne (Default) 2. Wejdź do podmenu, naciskając. 3. Naciśnij ENTER, aby zatwierdzić. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Password Default PAL Reset Load Factory Setting UWAGA: Wybór tej opcji spowoduje powrót wszystkich opcji do ustawień fabrycznych. 24

26 USTAWIENIA SYSTEMOWE USTAWIENIA HASŁA Strona ustawienia hasła blokady rodzicielskiej Wybierz opcję włączone/wyłączone (ON/OFF), aby aktywować ochronę hasłem lub ją wyłączyć. Wprowadzenie hasła 1. Strzałkami / wybierz opcję HASŁO (PASSWORD) 2. Wejdź do podmenu, naciskając. 3. Naciśnij ENTER, aby wywołać ekran wprowadzenia nowego hasła: 4. Wprowadź 4-cyfrowe hasło. 5. Wprowadź nowe 4-cyfowe hasło. 6. Ponownie wprowadź nowe hasło. -- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Default Change Password PAL Hasło fabryczne to Old Password New Password Confirm PWD OK 25

27 ROZWIĄZYWANIE PROBLEMÓW BRAK DŹWIĘKU Sprzęt, do którego podłączony jest kabel audio, nie obsługuje DVD Sprawdź czy kable audio jest poprawnie podłączony Sprawdź ustawienia wyjścia audio lub cyfrowego Naciśnij przycisk MUTE Sprawdź głośność Sprawdź, czy płyta nie jest uszkodzona BRAK OBRAZU Sprawdź podłączenie do telewizora, sprawdź stan wtyczek Kabel video nie jest podłączony poprawnie Sprawdź czy wybrano tryba/v w telewizorze Upewnij się, czy ustawienia [VIDEO] odtwarzacza są poprawne. Sprawdź, czy wybrałeś właściwy system TV (PAL, NTSC etc.) SŁABA JAKOŚĆ DŹWIĘKU Sprawdź ustawiony tryb wyjścia audio Sprawdź połączenie odtwarzacza np. ze wzmacniaczem, głosnikami Sprawdź, czy ustawienie DOWNMIX jest WYŁĄCZONE. NIE DA SIĘ ODTWORZYĆ PŁYTY Brak płyty w podajniku Prawidłowo umieść płytę w podajniku (zadrukowaną stroną do góry) Być może w odtwarzaczu skropliła się para wodna. Wyjmij płytę, włącz odtwarzacz i pozostaw go na około godzinę do wyschnięcia. Sprawdź region płyty, sprawdź, czy płyta nie jest uszkodzona. PILOT NIE DZIAŁA Zmniejsz odległość między pilotem a odtwarzaczem Usuń przeszkody stojące między pilotem a odtwarzaczem Wymień baterie pilota na nowe NIE DZIAŁAJĄ PRZYCISKI NA ODTWARZACZU, ANI NA PILOCIE Wyłącz odtwarzacz, odłącz go z sieci, odczekaj minutę i włącz odtwarzacz ponownie. Wszystko powinno wrócić do normy. BRAK REAKCJI NA PRZYCISKI Niektóre płyty blokują pewne operacje 26

28 DANE TECHNICZNE Wyświetlacz LCD: Kolorowy z przekątną 7" System projekcji: pasmo R.G.B. System prowadzenia: aktywna matryca TFT Rozdzielczość 480 x 234 pikseli 2 Jasność 350 cd/m Kontrast 300: 1 Czas reakcji matrycy 35ms (TON + TOFF) System sygnału: PAL, NTSC Laser: Długość fali lasera 650nm Zakres częstotliwości (audio): Dźwięk liniowy: próbkowanie 20 Hz do 20 khz Współczynnik sygnału do szum (audio): Powyżej 80 db Zniekształcenie harmoniczne (audio): Powyżej 85 db Zasilanie: Prąd stały 9,5V/1.5A (złącze prądu zmiennego) Prąd stały DC 7,4V (akumulator) Pobór mocy: 11 W bateria Podłączenia: Wejście/ wyjście video: kompozytowe 1,0 V (p-p), 75 Ω (CVBS) Wyjście audio: 2Vrms (1KHz, 0dB) (wtyk jack 3,5mm), cyfrowe koncentryczne (cinch) słuchawkowe- stereofoniczne (wtyk jack 3,5mm) Port USB Czytnik kart pamięci SD/MMC Wejście/wyjście wideo: Warunki pracy: Temperatura: 5 C do 35 C, położenie: poziome Waga: Masa netto: 1,1kg (bez baterii) Wymiary zewnętrzne: 214 x 49 x 220,4 mm W zestawie: Kabel RCA Audio/Video Zasilacz sieciowy prądu zmiennego Zasilacz samochodowy Akumulator Pilot zdalnego sterowania Torba do przenoszenia Dane techniczne i wygląd urządzenia mogą zostać zmienione bez wcześniejszego powiadomienia 27

29 SŁOWNICZEK DVD (ang. Digital Versatile Disc cyfrowy dysk ogólnego przeznaczenia) Standard zapisu danych na optycznym nośniku danych, podobnym do CD-ROM (te same wymiary: 12 lub 8 cm) lecz o większej pojemności uzyskanej dzięki zwiększeniu gęstości zapisu. Płyty DVD dzielą się na przeznaczone tylko do odczytu DVD-ROM oraz umożliwiające zapis na płycie DVD-RAM, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD+R DL. W zamyśle twórców format DVD powstał do cyfrowego zapisu materiałów wideo, jednak rosnące zapotrzebowanie przemysłu komputerowego na nośniki o większej pojemności sprawił, że DVD stał się formatem uniwersalnym. Dzięki wiązce światła lasera o krótszej długości fali możliwe stało się umieszczenie na płytach tej samej wielkości co płyty CD większej ilości gęściej upakowanych ścieżek. VCD (Video Compact Disc) Format zapisu cyfrowego strumienia audio-wideo na płycie kompaktowej. Format ten jest poprzednikiem DVD. DivX DivX to technologia multimedialna opracowana przez firmę Divx, Inc. Pliki multimedialne DivX zawierają wysoce skompresowane filmy o wysokiej jakości obrazu zblizonej do DVD, które pozostają plikami o niedużej wielkości MPEG4 Standard kodowania audio i wideo przy użyciu algorytmu kompresji. MP3 (ang. MPEG-1/2 Audio Layer-3) Format stratnej kompresji dźwięku. WMA (ang. Windows Media Audio) Format kompresji dźwięku stworzony przez Microsoft Corporation. JPEG Standard kompresji statycznych obrazów rastrowych (zdjęć) 28

30 Lark Polska Sp. z o.o. Kopiowanie całości lub części instrukcji jest zabronione bez wcześniejszej pisemnej zgody właściciela praw autorskich Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii Europejskiej po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie od tego przeznaczonym punkcie. Nie należy wyrzucać tych produktów razem z niesortowanymi odpadami komunalnymi. Lark Polska Sp. z o.o. tel.: fax biuro@lark.com.pl
