3 1. Dokumenty formalno-prawne

4 Łowicz, dn

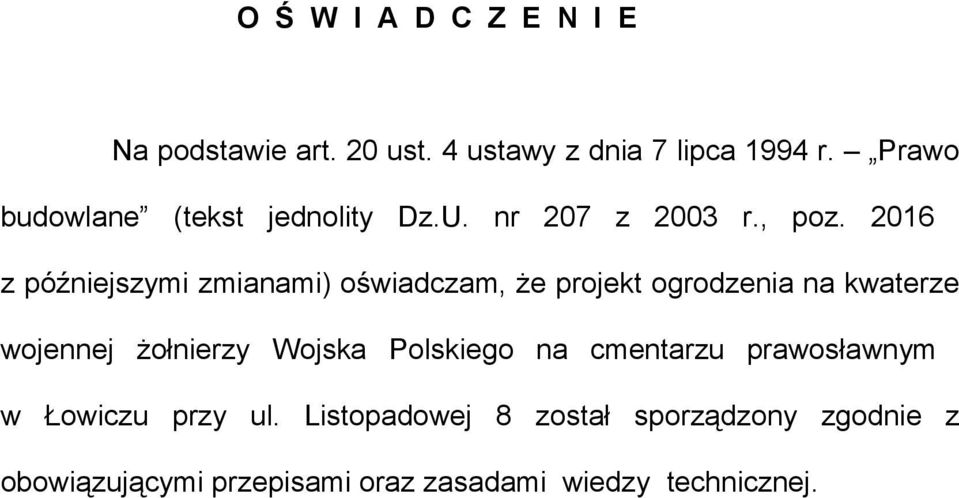

5 O Ś W I A D C Z E N I E Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz.U. nr 207 z 2003 r., poz z późniejszymi zmianami) oświadczam, że projekt ogrodzenia na kwaterze wojennej żołnierzy Wojska Polskiego na cmentarzu prawosławnym w Łowiczu przy ul. Listopadowej 8 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

6

7

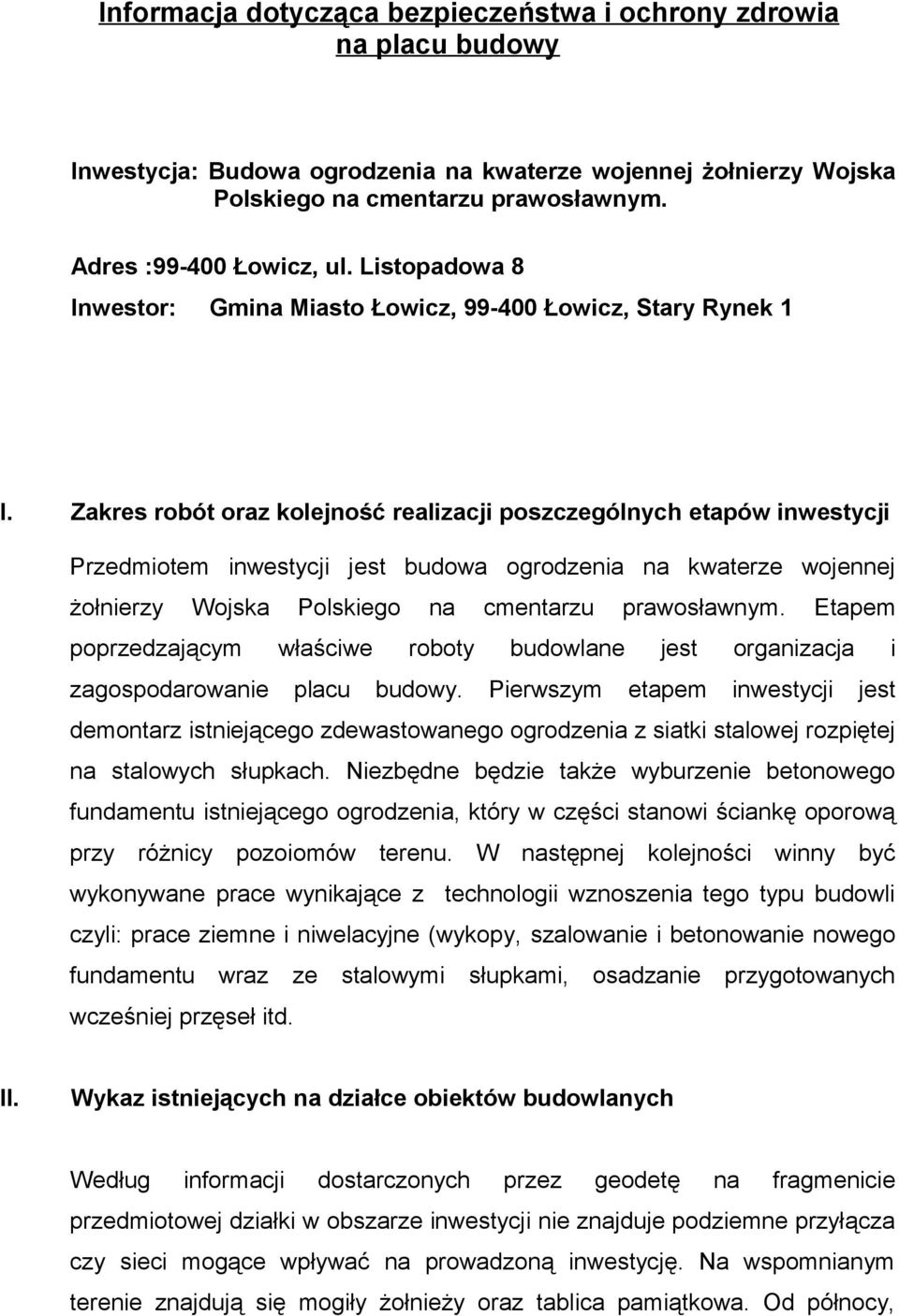

8 Informacja dotycząca bezpieczeństwa i ochrony zdrowia na placu budowy Inwestycja: Budowa ogrodzenia na kwaterze wojennej żołnierzy Wojska Polskiego na cmentarzu prawosławnym. Adres : Łowicz, ul. Listopadowa 8 Inwestor: I. Gmina Miasto Łowicz, Łowicz, Stary Rynek 1 Zakres robót oraz kolejność realizacji poszczególnych etapów inwestycji Przedmiotem inwestycji jest budowa ogrodzenia na kwaterze wojennej żołnierzy Wojska poprzedzającym Polskiego właściwe zagospodarowanie placu na cmentarzu roboty budowy. prawosławnym. budowlane Pierwszym jest etapem Etapem organizacja inwestycji i jest demontarz istniejącego zdewastowanego ogrodzenia z siatki stalowej rozpiętej na stalowych słupkach. Niezbędne będzie także wyburzenie betonowego fundamentu istniejącego ogrodzenia, który w części stanowi ściankę oporową przy różnicy pozoiomów terenu. W następnej kolejności winny być wykonywane prace wynikające z technologii wznoszenia tego typu budowli czyli: prace ziemne i niwelacyjne (wykopy, szalowanie i betonowanie nowego fundamentu wraz ze stalowymi słupkami, osadzanie przygotowanych wcześniej przęseł itd. II. Wykaz istniejących na działce obiektów budowlanych Według informacji dostarczonych przez geodetę na fragmenicie przedmiotowej działki w obszarze inwestycji nie znajduje podziemne przyłącza czy sieci mogące wpływać na prowadzoną inwestycję. Na wspomnianym terenie znajdują się mogiły żołnieży oraz tablica pamiątkowa. Od północy,

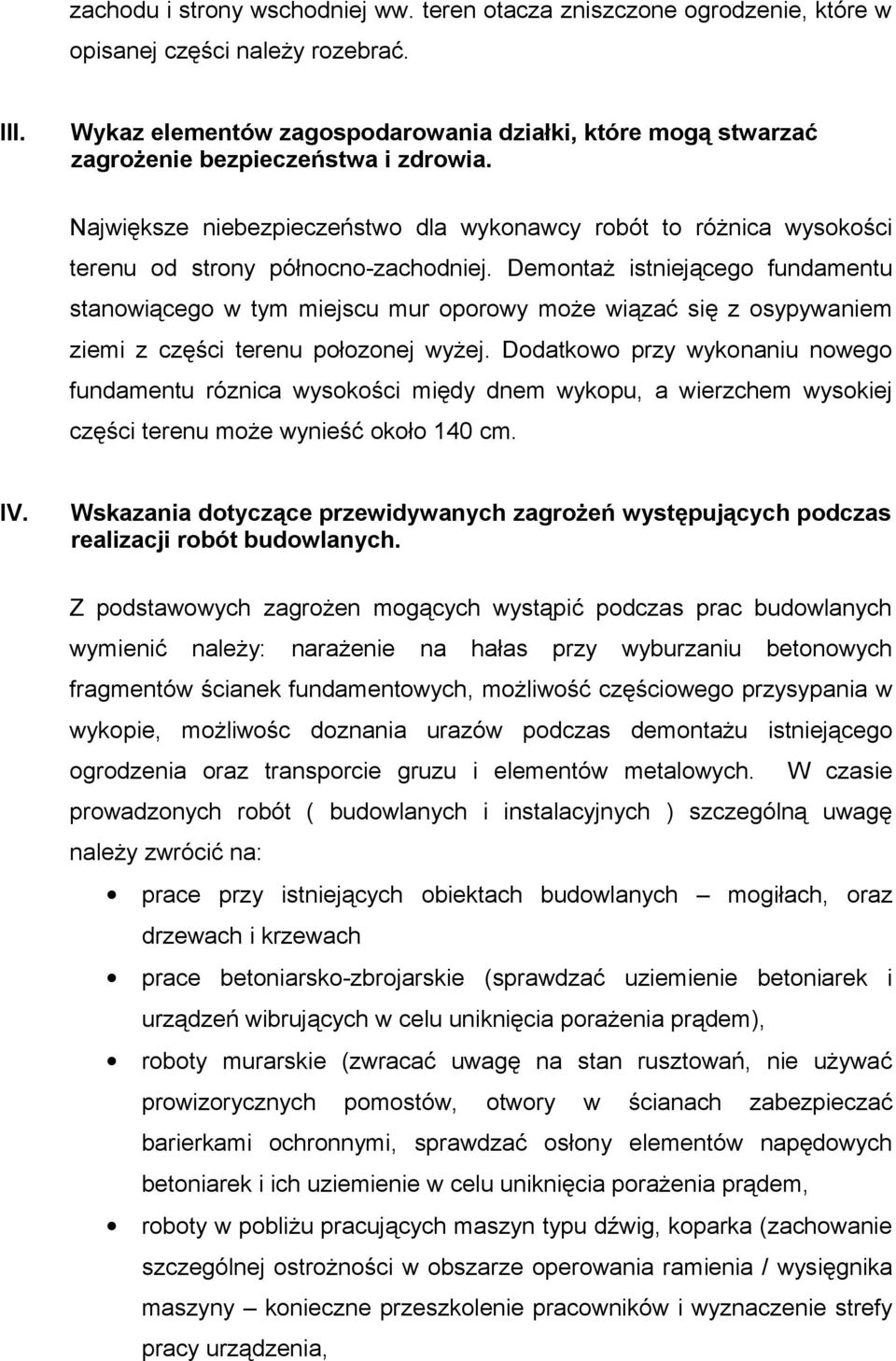

9 zachodu i strony wschodniej ww. teren otacza zniszczone ogrodzenie, które w opisanej części należy rozebrać. III. Wykaz elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia. Największe niebezpieczeństwo dla wykonawcy robót to różnica wysokości terenu od strony północno-zachodniej. Demontaż istniejącego fundamentu stanowiącego w tym miejscu mur oporowy może wiązać się z osypywaniem ziemi z części terenu połozonej wyżej. Dodatkowo przy wykonaniu nowego fundamentu róznica wysokości międy dnem wykopu, a wierzchem wysokiej części terenu może wynieść około 140 cm. IV. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Z podstawowych zagrożen mogących wystąpić podczas prac budowlanych wymienić należy: narażenie na hałas przy wyburzaniu betonowych fragmentów ścianek fundamentowych, możliwość częściowego przysypania w wykopie, możliwośc doznania urazów podczas demontażu istniejącego ogrodzenia oraz transporcie gruzu i elementów metalowych. W czasie prowadzonych robót ( budowlanych i instalacyjnych ) szczególną uwagę należy zwrócić na: prace przy istniejących obiektach budowlanych mogiłach, oraz drzewach i krzewach prace betoniarsko-zbrojarskie (sprawdzać uziemienie betoniarek i urządzeń wibrujących w celu uniknięcia porażenia prądem), roboty murarskie (zwracać uwagę na stan rusztowań, nie używać prowizorycznych pomostów, otwory w ścianach zabezpieczać barierkami ochronnymi, sprawdzać osłony elementów napędowych betoniarek i ich uziemienie w celu uniknięcia porażenia prądem, roboty w pobliżu pracujących maszyn typu dźwig, koparka (zachowanie szczególnej ostrożności w obszarze operowania ramienia / wysięgnika maszyny konieczne przeszkolenie pracowników i wyznaczenie strefy pracy urządzenia,

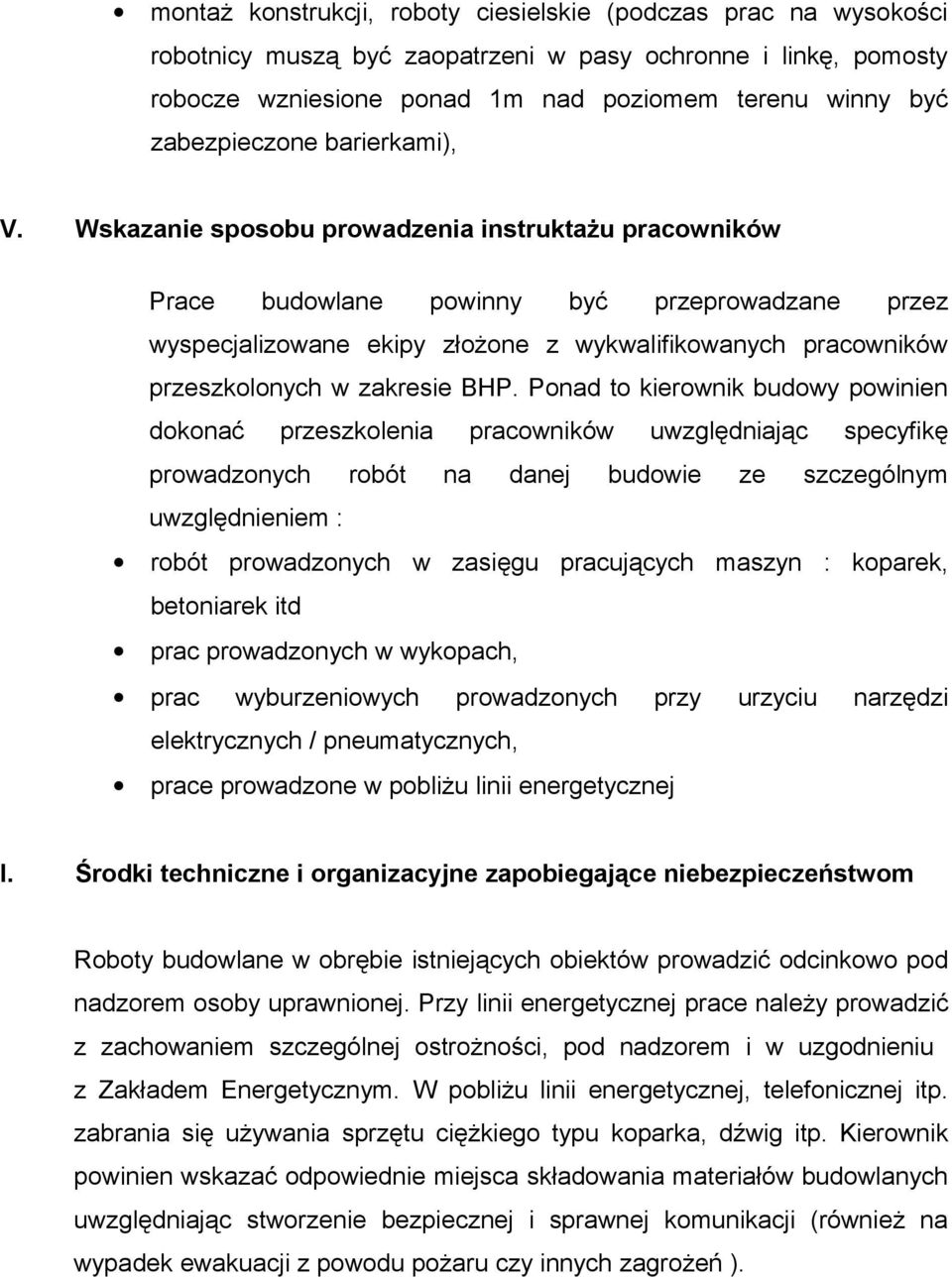

10 montaż konstrukcji, roboty ciesielskie (podczas prac na wysokości robotnicy muszą być zaopatrzeni w pasy ochronne i linkę, pomosty robocze wzniesione ponad 1m nad poziomem terenu winny być zabezpieczone barierkami), V. Wskazanie sposobu prowadzenia instruktażu pracowników Prace budowlane powinny być przeprowadzane przez wyspecjalizowane ekipy złożone z wykwalifikowanych pracowników przeszkolonych w zakresie BHP. Ponad to kierownik budowy powinien dokonać przeszkolenia prowadzonych robót pracowników na danej uwzględniając budowie ze specyfikę szczególnym uwzględnieniem : robót prowadzonych w zasięgu pracujących maszyn : koparek, betoniarek itd prac prowadzonych w wykopach, prac wyburzeniowych prowadzonych przy urzyciu narzędzi elektrycznych / pneumatycznych, I. prace prowadzone w pobliżu linii energetycznej Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Roboty budowlane w obrębie istniejących obiektów prowadzić odcinkowo pod nadzorem osoby uprawnionej. Przy linii energetycznej prace należy prowadzić z zachowaniem szczególnej ostrożności, pod nadzorem i w uzgodnieniu z Zakładem Energetycznym. W pobliżu linii energetycznej, telefonicznej itp. zabrania się używania sprzętu ciężkiego typu koparka, dźwig itp. Kierownik powinien wskazać odpowiednie miejsca składowania materiałów budowlanych uwzględniając stworzenie bezpiecznej i sprawnej komunikacji (również na wypadek ewakuacji z powodu pożaru czy innych zagrożeń ).

11 2. Projekt zagospodarowania terenu 2.1. Stan istniejący Dane ogólne i stan istniejący Działka nr 1265 położona w Łowiczu przy ul. Listopadowej 8 (władający: Skarb Państwa Starostwo Powiatowe w Łowiczu, ul. Stanisławskiego 30) to teren cmentarza prawosławnego. W jego północno-zachodniej części znajduje się kwatera wojenna z mogiłami żołnieży Wojska Polskiego z 1939 roku poległych podczas walk nad Bzurą. Prócz mogił na ww. terenie ustawiono ponad to tablicę pamiątkową. W części wschodniej, a także północnej zachowały się fragmenty ogrodzenia wykonanego z siatki stalowej na słupkach oraz betonowym fundamencie. Ponad to na ww działce znajduje się kilka budynków gospodarczych, ogrodzeń i instalacji podziemnych należących prawdopodobnie do właścicieli terenów przyległych (od str. zachodniej Inwestor Gmina Miasto Łowicz, Łowicz, Stary Rynek 1 Podstawa opracowania Ustalenia z inwestorem Umowa o dzieło nr 257/07 z dnia Mapa do celów projektowych 1:500 Wjazdy na działkę, komunikacja wewnętrzna i wejścia do budynku. Teren cmentarza dostępny jest przez główną beamę cmentarną od strony południowej oraz od wschodu przez furtkę w istniejącym ogrodzeniu. Przedmiotowa działka 1265 nie jest ogrodzona, a przez jej część zachodnią przebiega droga gruntowa. Uzbrojenie terenu Według informacji dostarczonych przez geodetę na fragmenicie przedmiotowej działki w obszarze inwestycji nie znajduje podziemne przyłącza czy sieci mogące wpływać na prowadzoną inwestycję Projekt zagospodarowania terenu Elementy projektowane

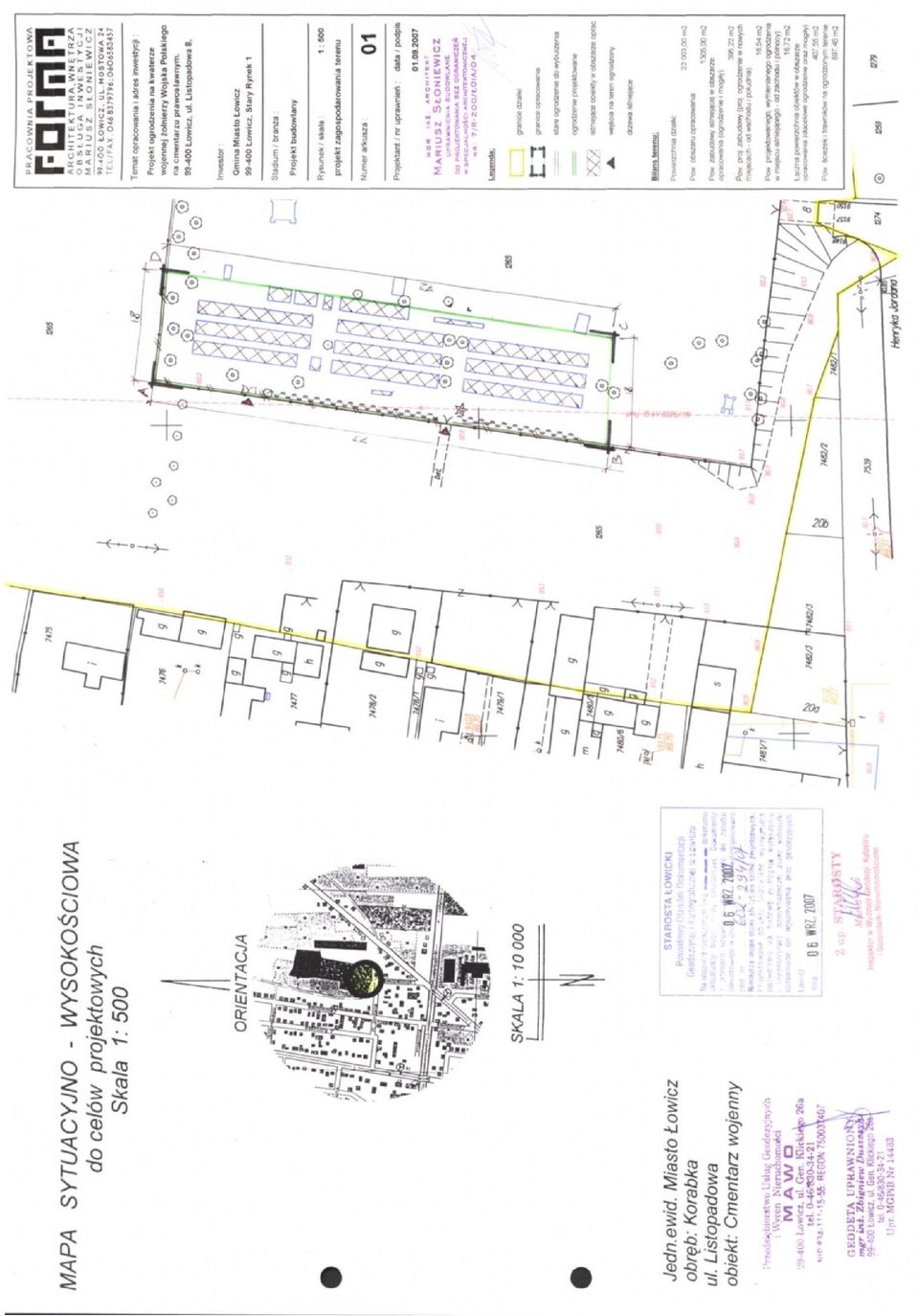

12 Od strony zachodniej i północnej nowe ogrodzenie stanie w miejscu iztniejącedo lecz zdewastowanego płotu. Od południa i wschodu nowe ogrodzenie wydzielać będzie tylko kwater wojenną. Bilans terenu Powierzchnia działki m2 Powierzchnia obszaru opracowania (kwatery wojennej) 1305 m2 Pow. zabudowy istniejącej w obszarze opracowania (ogrodzenie istniejące oraz mogiły) 395,22 m2 Powierzchnia projektowanej zabudowy (nowe fragmenty ogrodzeniaod wschodu i południa) 16,54 m2 Pow. ogrodzenia w miejscu istniejącego (od zach. i północy) 16,72 m2 Łączna powierzchnia obiektów położonych w obszarze opracowania (docelowe ogrodzenie oraz mogiły) 407,55 m2 Powierzchnia ścieżek i trawników wewnątrz ogrodzenia 897,45 m2 Opis wykonał : mgr inż. arch. Mariusz Słoniewicz 2.3. Część rysunkowa istniejącego zagospodarowania terenu 01. Projekt zagospodarowania terenu 1:500

13

14

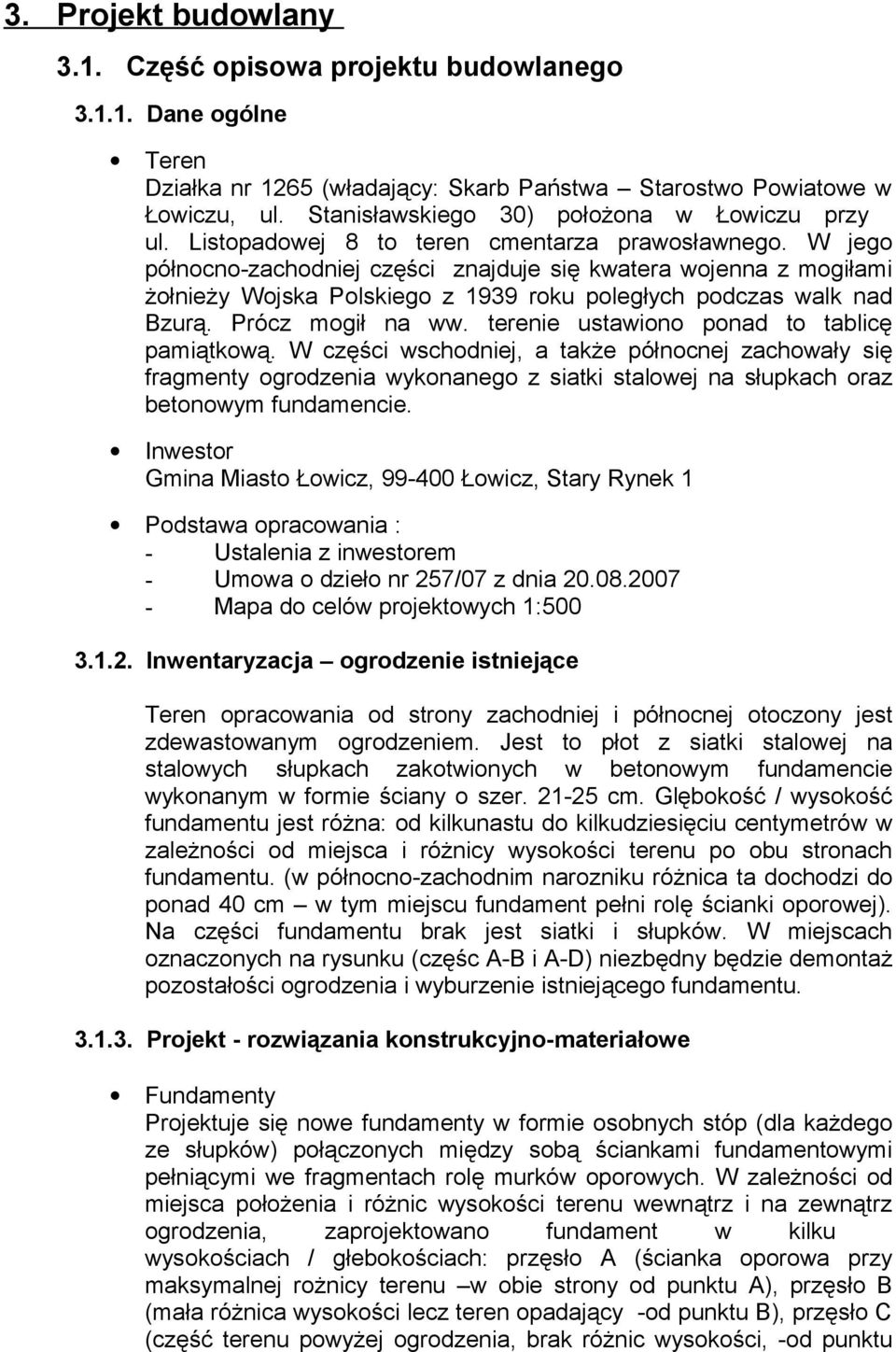

15 3. Projekt budowlany 3.1. Część opisowa projektu budowlanego Dane ogólne Teren Działka nr 1265 (władający: Skarb Państwa Starostwo Powiatowe w Łowiczu, ul. Stanisławskiego 30) położona w Łowiczu przy ul. Listopadowej 8 to teren cmentarza prawosławnego. W jego północno-zachodniej części znajduje się kwatera wojenna z mogiłami żołnieży Wojska Polskiego z 1939 roku poległych podczas walk nad Bzurą. Prócz mogił na ww. terenie ustawiono ponad to tablicę pamiątkową. W części wschodniej, a także północnej zachowały się fragmenty ogrodzenia wykonanego z siatki stalowej na słupkach oraz betonowym fundamencie. Inwestor Gmina Miasto Łowicz, Łowicz, Stary Rynek 1 Podstawa opracowania : Ustalenia z inwestorem Umowa o dzieło nr 257/07 z dnia Mapa do celów projektowych 1: Inwentaryzacja ogrodzenie istniejące Teren opracowania od strony zachodniej i północnej otoczony jest zdewastowanym ogrodzeniem. Jest to płot z siatki stalowej na stalowych słupkach zakotwionych w betonowym fundamencie wykonanym w formie ściany o szer cm. Glębokość / wysokość fundamentu jest różna: od kilkunastu do kilkudziesięciu centymetrów w zależności od miejsca i różnicy wysokości terenu po obu stronach fundamentu. (w północno-zachodnim narozniku różnica ta dochodzi do ponad 40 cm w tym miejscu fundament pełni rolę ścianki oporowej). Na części fundamentu brak jest siatki i słupków. W miejscach oznaczonych na rysunku (częśc A-B i A-D) niezbędny będzie demontaż pozostałości ogrodzenia i wyburzenie istniejącego fundamentu Projekt - rozwiązania konstrukcyjno-materiałowe Fundamenty Projektuje się nowe fundamenty w formie osobnych stóp (dla każdego ze słupków) połączonych między sobą ściankami fundamentowymi pełniącymi we fragmentach rolę murków oporowych. W zależności od miejsca położenia i różnic wysokości terenu wewnątrz i na zewnątrz ogrodzenia, zaprojektowano fundament w kilku wysokościach / głebokościach: przęsło A (ścianka oporowa przy maksymalnej rożnicy terenu w obie strony od punktu A), przęsło B (mała różnica wysokości lecz teren opadający -od punktu B), przęsło C (część terenu powyżej ogrodzenia, brak różnic wysokości, -od punktu

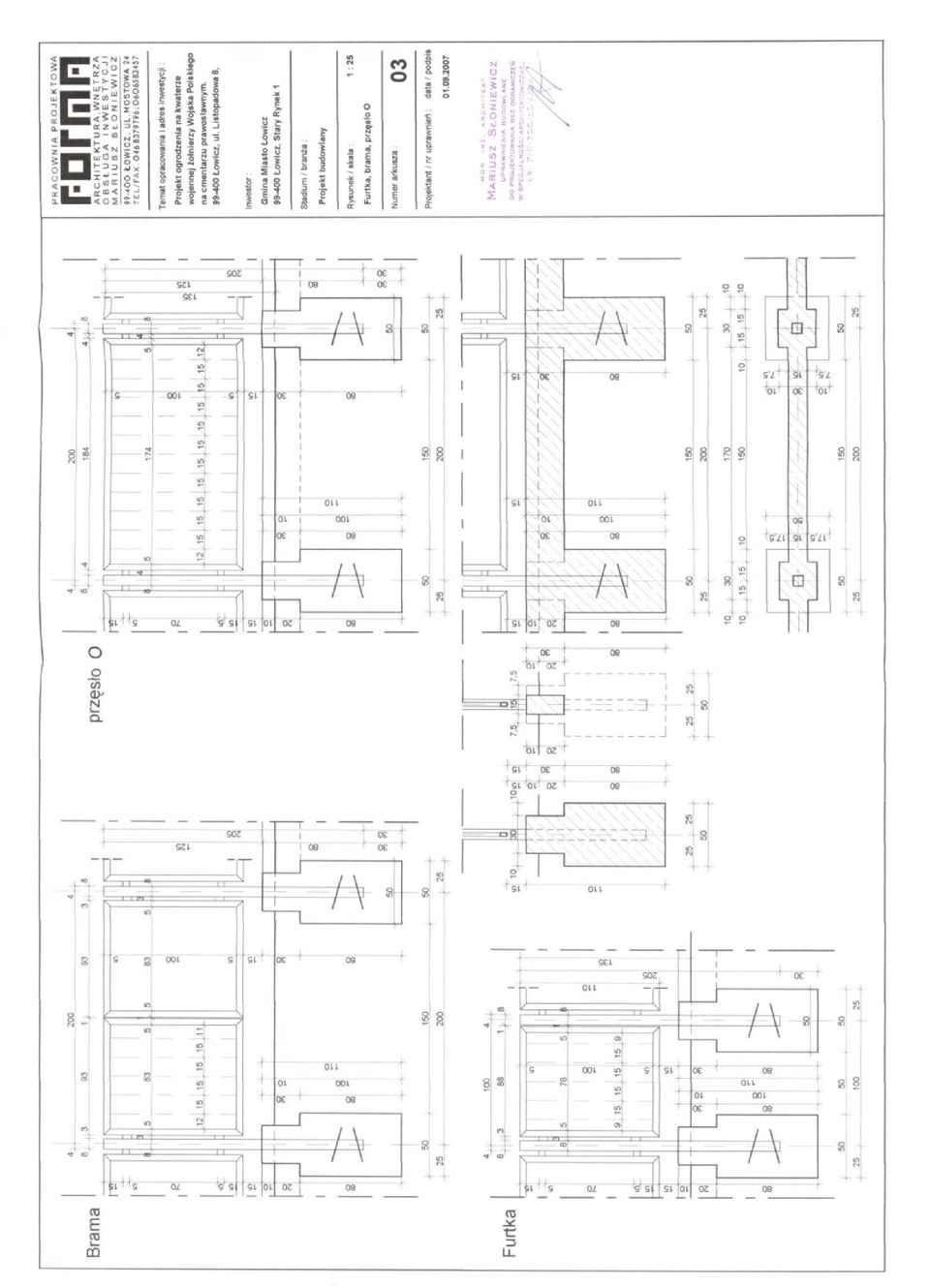

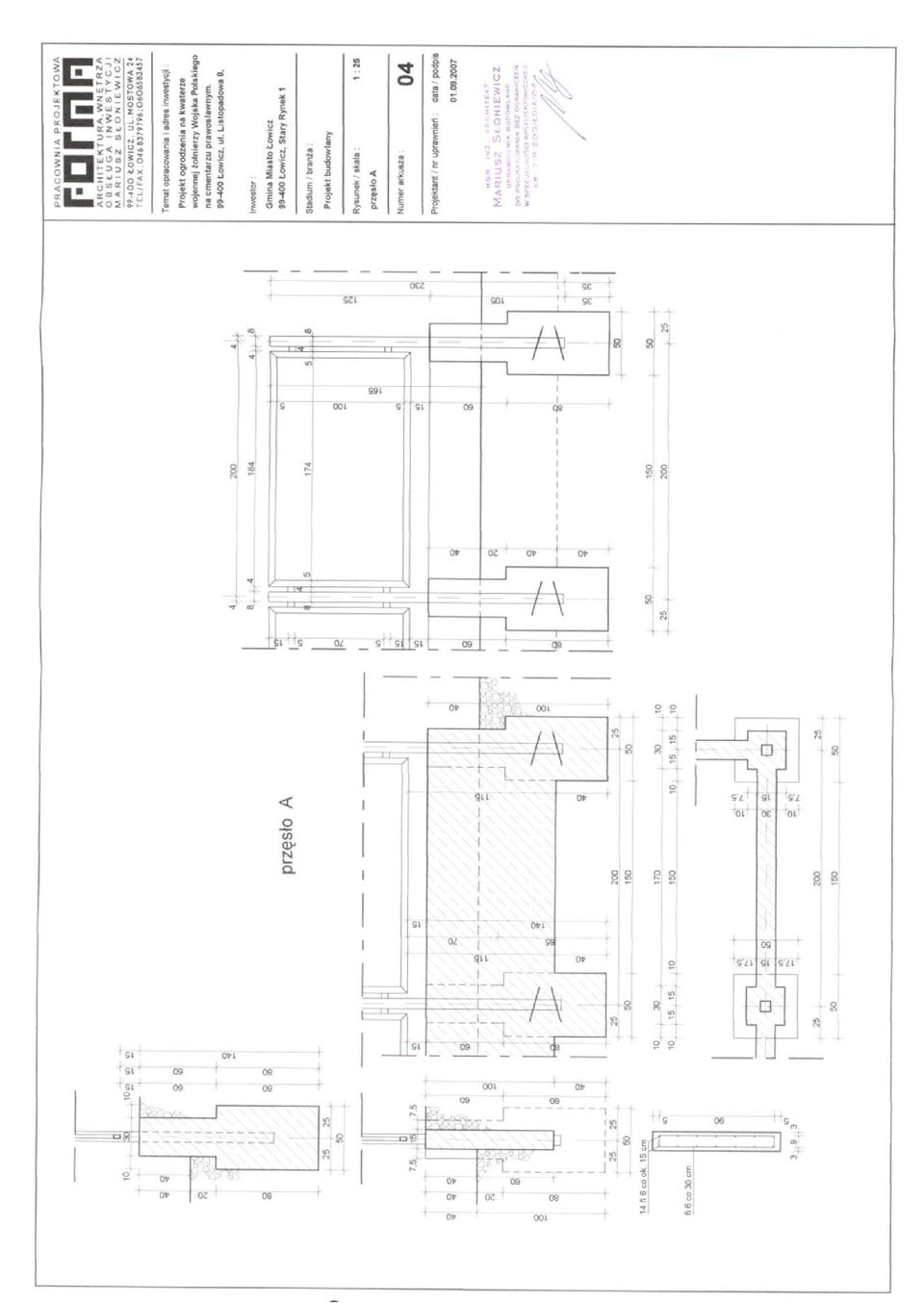

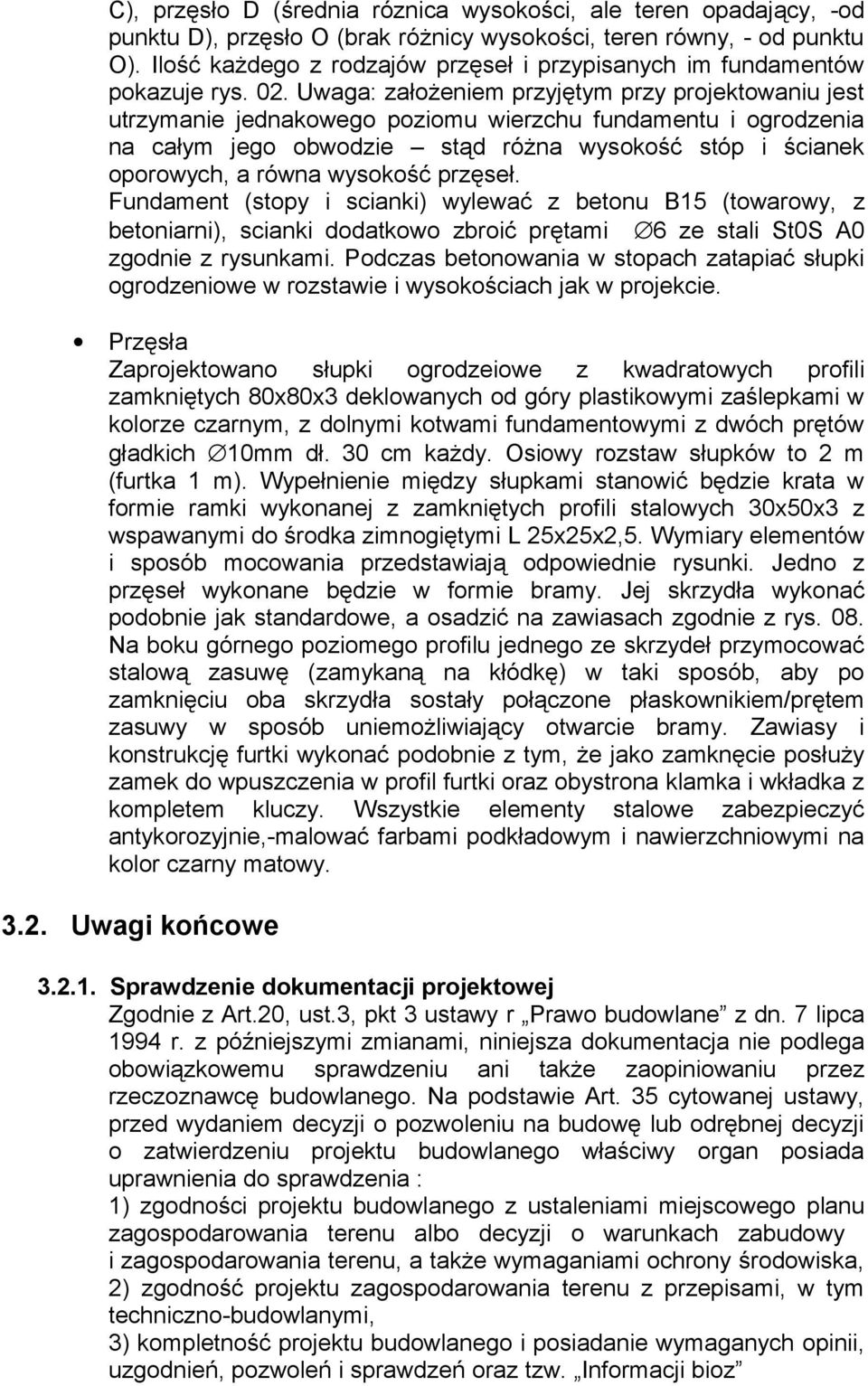

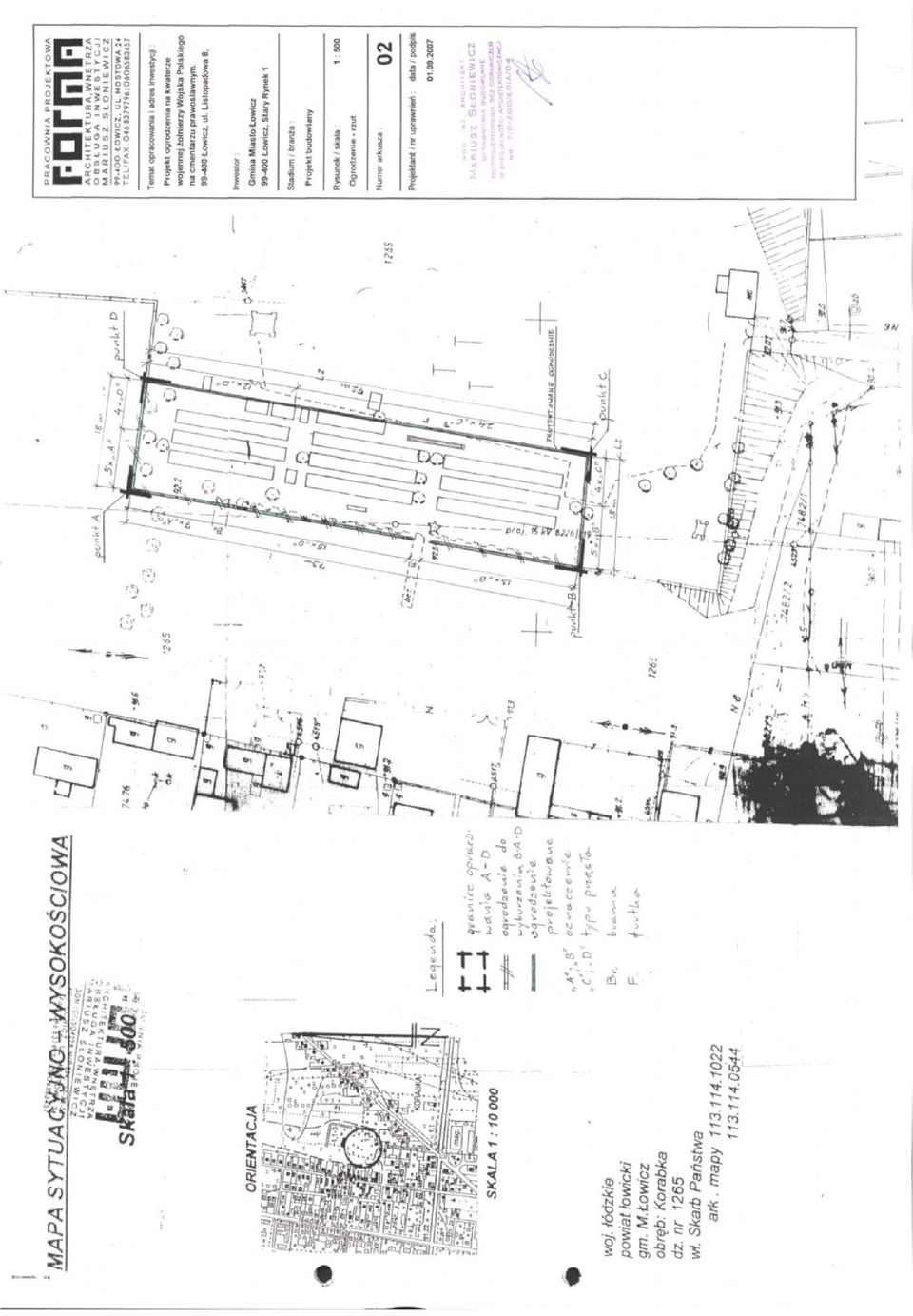

16 C), przęsło D (średnia róznica wysokości, ale teren opadający, -od punktu D), przęsło O (brak różnicy wysokości, teren równy, - od punktu O). Ilość każdego z rodzajów przęseł i przypisanych im fundamentów pokazuje rys. 02. Uwaga: założeniem przyjętym przy projektowaniu jest utrzymanie jednakowego poziomu wierzchu fundamentu i ogrodzenia na całym jego obwodzie stąd różna wysokość stóp i ścianek oporowych, a równa wysokość przęseł. Fundament (stopy i scianki) wylewać z betonu B15 (towarowy, z betoniarni), scianki dodatkowo zbroić prętami 6 ze stali St0S A0 zgodnie z rysunkami. Podczas betonowania w stopach zatapiać słupki ogrodzeniowe w rozstawie i wysokościach jak w projekcie. Przęsła Zaprojektowano słupki ogrodzeiowe z kwadratowych profili zamkniętych 80x80x3 deklowanych od góry plastikowymi zaślepkami w kolorze czarnym, z dolnymi kotwami fundamentowymi z dwóch prętów gładkich 10mm dł. 30 cm każdy. Osiowy rozstaw słupków to 2 m (furtka 1 m). Wypełnienie między słupkami stanowić będzie krata w formie ramki wykonanej z zamkniętych profili stalowych 30x50x3 z wspawanymi do środka zimnogiętymi L 25x25x2,5. Wymiary elementów i sposób mocowania przedstawiają odpowiednie rysunki. Jedno z przęseł wykonane będzie w formie bramy. Jej skrzydła wykonać podobnie jak standardowe, a osadzić na zawiasach zgodnie z rys. 08. Na boku górnego poziomego profilu jednego ze skrzydeł przymocować stalową zasuwę (zamykaną na kłódkę) w taki sposób, aby po zamknięciu oba skrzydła sostały połączone płaskownikiem/prętem zasuwy w sposób uniemożliwiający otwarcie bramy. Zawiasy i konstrukcję furtki wykonać podobnie z tym, że jako zamknęcie posłuży zamek do wpuszczenia w profil furtki oraz obystrona klamka i wkładka z kompletem kluczy. Wszystkie elementy stalowe zabezpieczyć antykorozyjnie,-malować farbami podkładowym i nawierzchniowymi na kolor czarny matowy Uwagi końcowe Sprawdzenie dokumentacji projektowej Zgodnie z Art.20, ust.3, pkt 3 ustawy r Prawo budowlane z dn. 7 lipca 1994 r. z późniejszymi zmianami, niniejsza dokumentacja nie podlega obowiązkowemu sprawdzeniu ani także zaopiniowaniu przez rzeczoznawcę budowlanego. Na podstawie Art. 35 cytowanej ustawy, przed wydaniem decyzji o pozwoleniu na budowę lub odrębnej decyzji o zatwierdzeniu projektu budowlanego właściwy organ posiada uprawnienia do sprawdzenia : 1) zgodności projektu budowlanego z ustaleniami miejscowego planu zagospodarowania terenu albo decyzji o warunkach zabudowy i zagospodarowania terenu, a także wymaganiami ochrony środowiska, 2) zgodność projektu zagospodarowania terenu z przepisami, w tym techniczno-budowlanymi, 3) kompletność projektu budowlanego i posiadanie wymaganych opinii, uzgodnień, pozwoleń i sprawdzeń oraz tzw. Informacji bioz

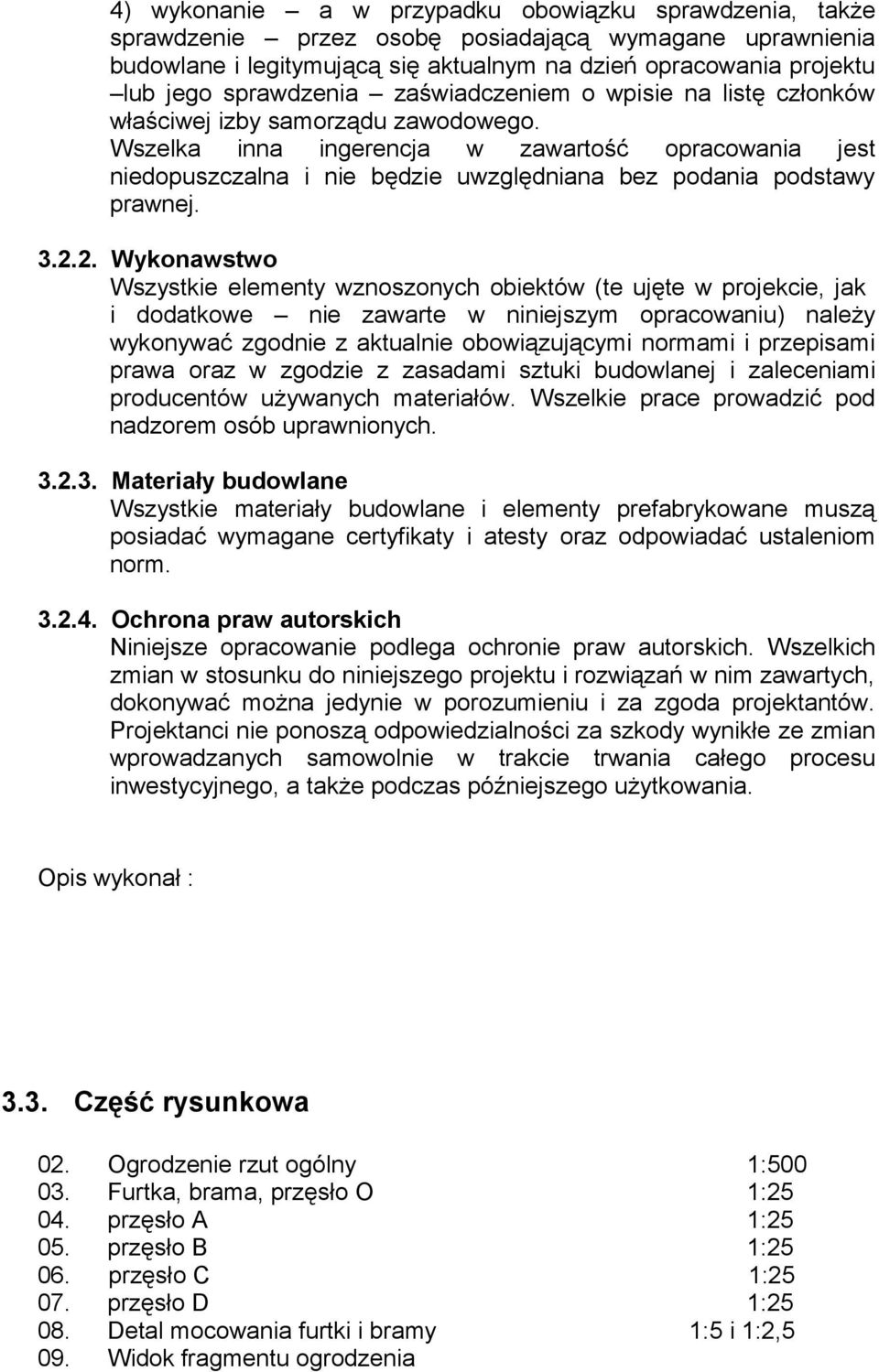

17 4) wykonanie a w przypadku obowiązku sprawdzenia, także sprawdzenie przez osobę posiadającą wymagane uprawnienia budowlane i legitymującą się aktualnym na dzień opracowania projektu lub jego sprawdzenia zaświadczeniem o wpisie na listę członków właściwej izby samorządu zawodowego. Wszelka inna ingerencja w zawartość opracowania jest niedopuszczalna i nie będzie uwzględniana bez podania podstawy prawnej Wykonawstwo Wszystkie elementy wznoszonych obiektów (te ujęte w projekcie, jak i dodatkowe nie zawarte w niniejszym opracowaniu) należy wykonywać zgodnie z aktualnie obowiązującymi normami i przepisami prawa oraz w zgodzie z zasadami sztuki budowlanej i zaleceniami producentów używanych materiałów. Wszelkie prace prowadzić pod nadzorem osób uprawnionych Materiały budowlane Wszystkie materiały budowlane i elementy prefabrykowane muszą posiadać wymagane certyfikaty i atesty oraz odpowiadać ustaleniom norm Ochrona praw autorskich Niniejsze opracowanie podlega ochronie praw autorskich. Wszelkich zmian w stosunku do niniejszego projektu i rozwiązań w nim zawartych, dokonywać można jedynie w porozumieniu i za zgoda projektantów. Projektanci nie ponoszą odpowiedzialności za szkody wynikłe ze zmian wprowadzanych samowolnie w trakcie trwania całego procesu inwestycyjnego, a także podczas późniejszego użytkowania. Opis wykonał : 3.3. Część rysunkowa Ogrodzenie rzut ogólny Furtka, brama, przęsło O przęsło A przęsło B przęsło C przęsło D Detal mocowania furtki i bramy Widok fragmentu ogrodzenia 1:500 1:25 1:25 1:25 1:25 1:25 1:5 i 1:2,5
