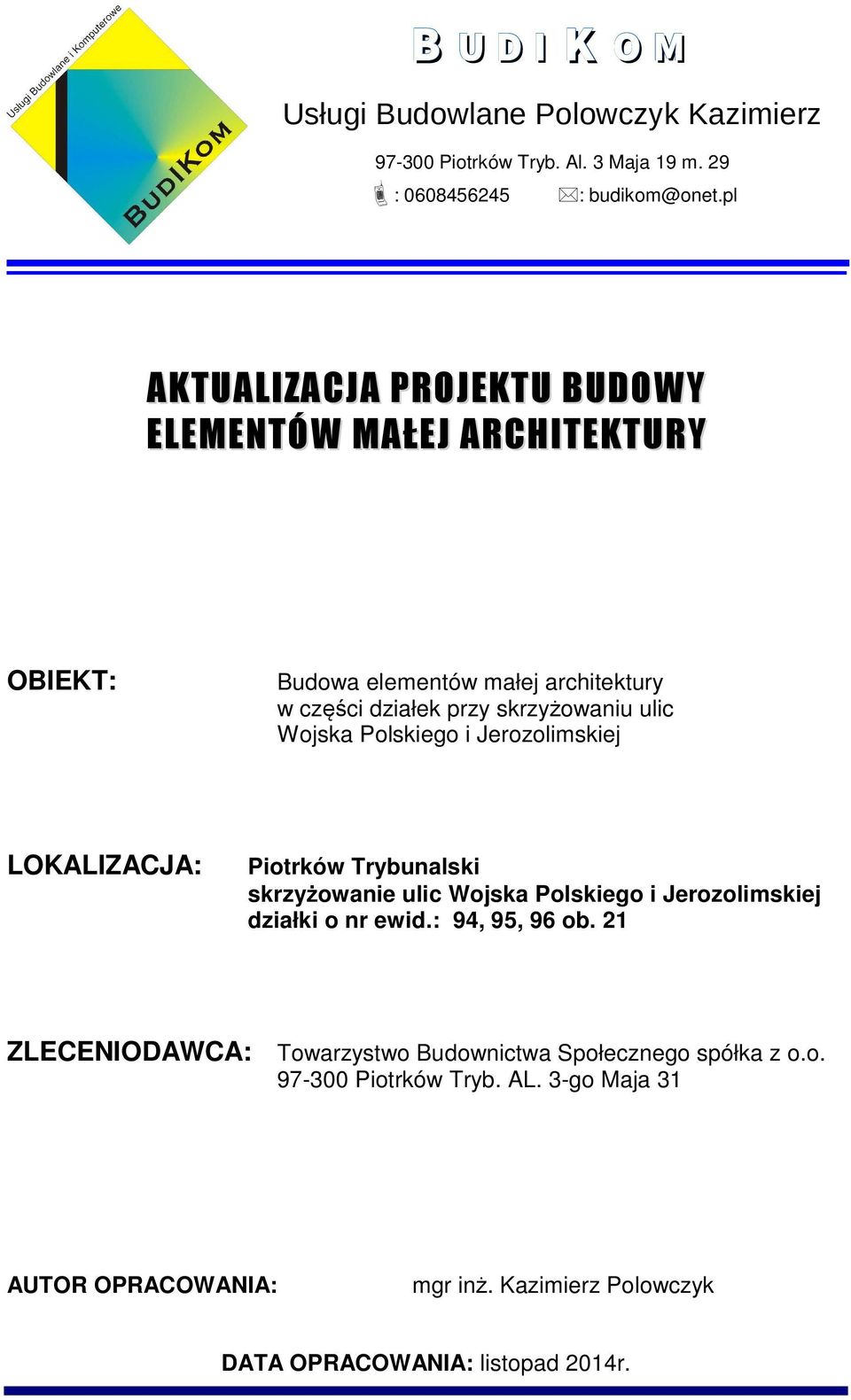

1 B UDIK OM Usługi Budowlane Piotrków Tryb. Al. 3 Maja 19 m. 29 : : budikom@onet.pl AKTUALIZACJA PROJEKTU BUDOWY ELEMENTÓW MAŁEJ ARCHITEKTURY OBIEKT: Budowa elementów małej architektury w części działek przy skrzyżowaniu ulic Wojska Polskiego i Jerozolimskiej LOKALIZACJA: Piotrków Trybunalski skrzyżowanie ulic Wojska Polskiego i Jerozolimskiej działki o nr ewid.: 94, 95, 96 ob. 21 ZLECENIODAWCA: Towarzystwo Budownictwa Społecznego spółka z o.o Piotrków Tryb. AL. 3-go Maja 31 AUTOR OPRACOWANIA: mgr inż. Kazimierz Polowczyk DATA OPRACOWANIA: listopad 2014r.

Wojska Polskiego i Jerozolimskiej LOKALIZACJA: Piotrków Trybunalski skrzyżowanie ulic Wojska Polskiego i Jerozolimskiej działki o nr ewid.

2 Spis treści 1. Podstawa opracowania i literatura Przedmiot, zakres i cel opracowania Dane ogólne, opis do projektu zagospodarowania Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie Opis techniczny ogrodzenia Uwagi końcowe Ochrona przeciwpożarowa Informacja do planu bezpieczeństwa i ochrony zdrowia Oświadczenie projektanta Rysunki...8 2/8

Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie...5 5.

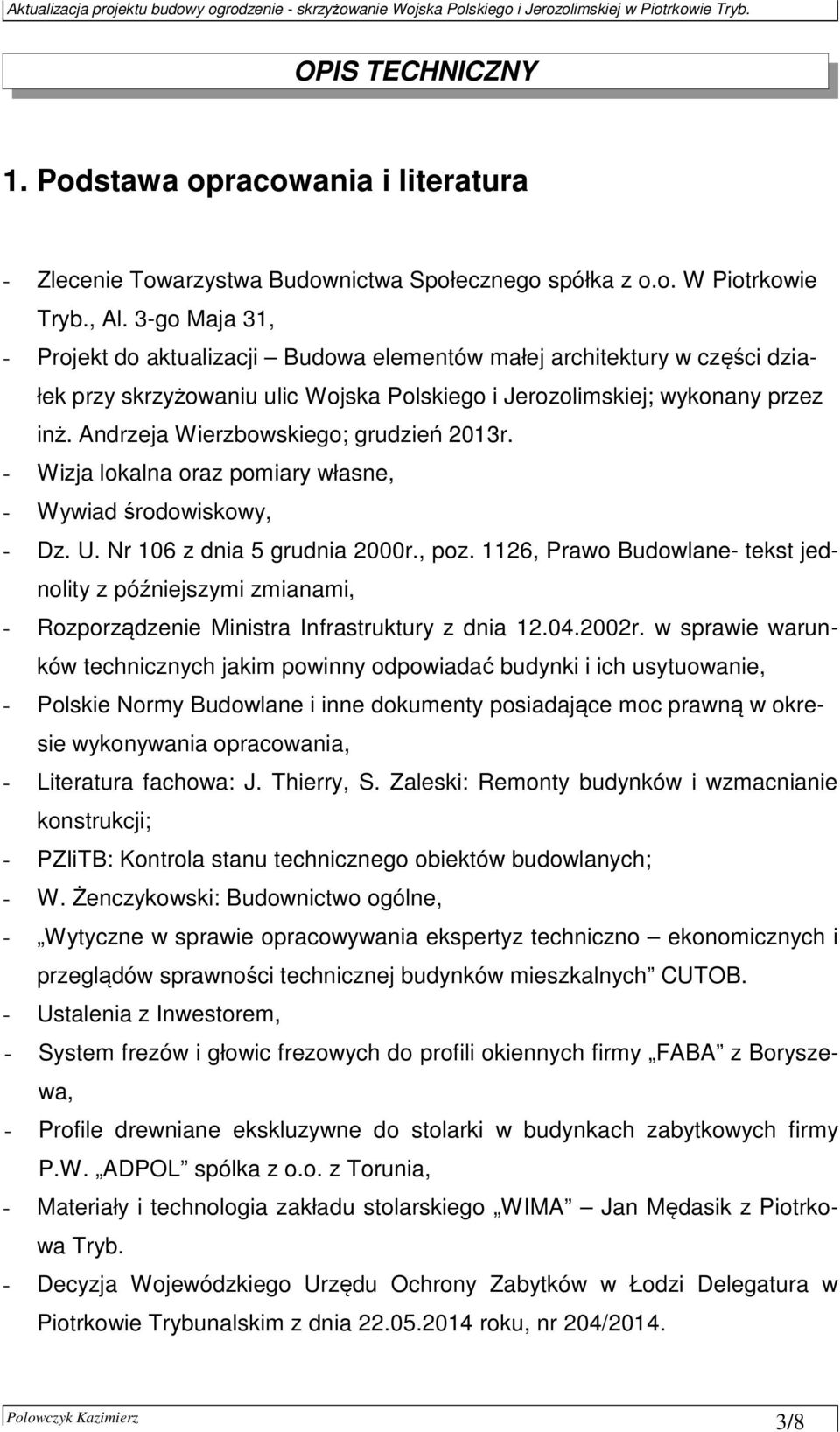

3 OPIS TECHNICZNY 1. Podstawa opracowania i literatura - Zlecenie Towarzystwa Budownictwa Społecznego spółka z o.o. W Piotrkowie Tryb., Al. 3-go Maja 31, - Projekt do aktualizacji Budowa elementów małej architektury w części działek przy skrzyżowaniu ulic Wojska Polskiego i Jerozolimskiej; wykonany przez inż. Andrzeja Wierzbowskiego; grudzień 2013r. - Wizja lokalna oraz pomiary własne, - Wywiad środowiskowy, - Dz. U. Nr 106 z dnia 5 grudnia 2000r., poz. 1126, Prawo Budowlane- tekst jednolity z późniejszymi zmianami, - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, - Polskie Normy Budowlane i inne dokumenty posiadające moc prawną w okresie wykonywania opracowania, - Literatura fachowa: J. Thierry, S. Zaleski: Remonty budynków i wzmacnianie konstrukcji; - PZIiTB: Kontrola stanu technicznego obiektów budowlanych; - W. Żenczykowski: Budownictwo ogólne, - Wytyczne w sprawie opracowywania ekspertyz techniczno ekonomicznych i przeglądów sprawności technicznej budynków mieszkalnych CUTOB. - Ustalenia z Inwestorem, - System frezów i głowic frezowych do profili okiennych firmy FABA z Boryszewa, - Profile drewniane ekskluzywne do stolarki w budynkach zabytkowych firmy P.W. ADPOL spólka z o.o. z Torunia, - Materiały i technologia zakładu stolarskiego WIMA Jan Mędasik z Piotrkowa Tryb. - Decyzja Wojewódzkiego Urzędu Ochrony Zabytków w Łodzi Delegatura w Piotrkowie Trybunalskim z dnia roku, nr 204/ /8

Andrzeja Wierzbowskiego; grudzień 2013r. - Wizja lokalna oraz pomiary własne, - Wywiad środowiskowy, - Dz. U. Nr 106 z dnia 5 grudnia 2000r., poz.

4 2. Przedmiot, zakres i cel opracowania Przedmiotem inwestycji jest budowa ogrodzenia i obiektów małej architektury w części działek o nr ewid. 94, 95, 96 obręb 21 przy skrzyżowaniu ulic Wojska Polskiego i Jerozolimskiej w Piotrkowie Tryb. Celem opracowania jest określenie rodzaju rozwiązań materiałowych i geometrii ogrodzenia na działkach położonych na terenie, który jest wpisany do rejestru zabytków. 3. Dane ogólne, opis do projektu zagospodarowania Obecnie działki od strony skrzyżowania ulic Wojska Polskiego i Jerozolimskiej nie posiadają ogrodzenia, oddziela je częściowo rozebrany murek utrzymujący skarpę i teren przy pomieszczeniach gospodarczych. Projektowanie ogrodzenie usytuowane będzie w odległości 0,5 m od granicy działki. Ogrodzenie wykonane w formie muru pełnego z blendami, z podziałem na przęsła rozmieszczone pomiędzy filarami z wyodrębnionymi strefami cokołu i zwieńczenia. Bezpośrednio przy przęsłach muru ustawiono ławki z piaskowca, które łącznie z ogrodzeniem stanowią całość funkcjonalno przestrzenną. Całość opracowania w planie zgodna z projektem wykonanym w grudniu 2013 roku przez inżyniera Wierzbowskiego. Niniejsze opracowanie wnosi zmianę grubości poszczególnych elementów murowanego ogrodzenia, ze względu na istniejące na działkach znaczne podwyższenie terenu, po którym będą poruszać się samochody dostarczające opał do pomieszczeń gospodarczych będą mogły występować siły naporu z przyległej skarpy. Nie projektuje się zmiany funkcji i przeznaczenia terenu objętego opracowaniem. Skala i forma architektoniczna projektowanych elementów jest nawiązaniem do zabudowy i krajobrazu już istniejącego i wcześniej wykonanych prac na sąsiednich budynkach oraz zgodna z zaleceniami Konserwatora Zabytków. Teren wpisany do rejestru zabytków. 4/8

Celem opracowania jest określenie rodzaju rozwiązań materiałowych i geometrii ogrodzenia na działkach położonych na terenie, który jest wpisany do rejestru zabytków. 3.

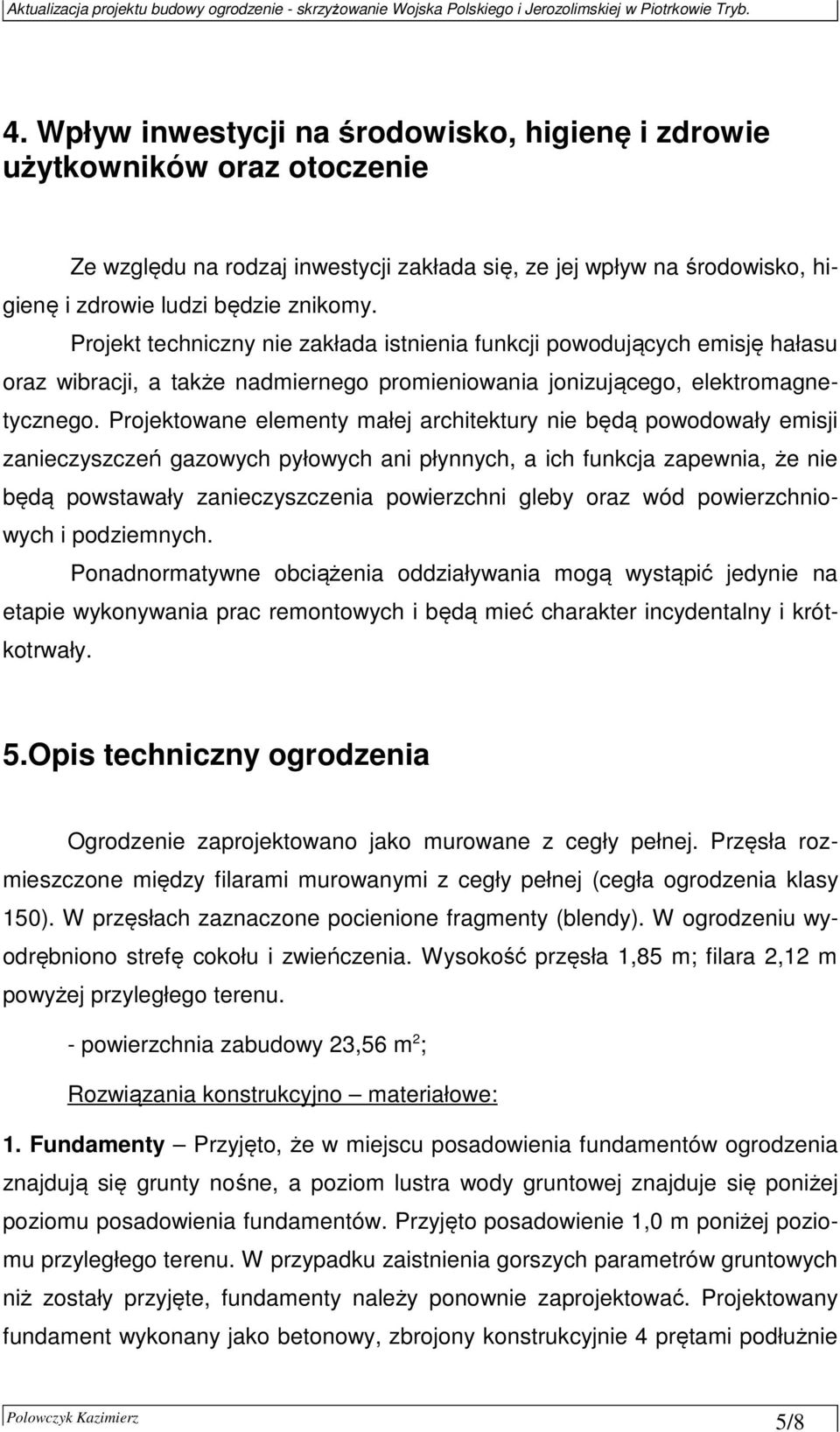

5 4. Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie Ze względu na rodzaj inwestycji zakłada się, ze jej wpływ na środowisko, higienę i zdrowie ludzi będzie znikomy. Projekt techniczny nie zakłada istnienia funkcji powodujących emisję hałasu oraz wibracji, a także nadmiernego promieniowania jonizującego, elektromagnetycznego. Projektowane elementy małej architektury nie będą powodowały emisji zanieczyszczeń gazowych pyłowych ani płynnych, a ich funkcja zapewnia, że nie będą powstawały zanieczyszczenia powierzchni gleby oraz wód powierzchniowych i podziemnych. Ponadnormatywne obciążenia oddziaływania mogą wystąpić jedynie na etapie wykonywania prac remontowych i będą mieć charakter incydentalny i krótkotrwały. 5.Opis techniczny ogrodzenia Ogrodzenie zaprojektowano jako murowane z cegły pełnej. Przęsła rozmieszczone między filarami murowanymi z cegły pełnej (cegła ogrodzenia klasy 150). W przęsłach zaznaczone pocienione fragmenty (blendy). W ogrodzeniu wyodrębniono strefę cokołu i zwieńczenia. Wysokość przęsła 1,85 m; filara 2,12 m powyżej przyległego terenu. - powierzchnia zabudowy 23,56 m 2 ; Rozwiązania konstrukcyjno materiałowe: 1. Fundamenty Przyjęto, że w miejscu posadowienia fundamentów ogrodzenia znajdują się grunty nośne, a poziom lustra wody gruntowej znajduje się poniżej poziomu posadowienia fundamentów. Przyjęto posadowienie 1,0 m poniżej poziomu przyległego terenu. W przypadku zaistnienia gorszych parametrów gruntowych niż zostały przyjęte, fundamenty należy ponownie zaprojektować. Projektowany fundament wykonany jako betonowy, zbrojony konstrukcyjnie 4 prętami podłużnie 5/8

Projektowane elementy małej architektury nie będą powodowały emisji zanieczyszczeń gazowych pyłowych ani płynnych, a ich funkcja zapewnia, że nie będą powstawały zanieczyszczenia powierzchni gleby

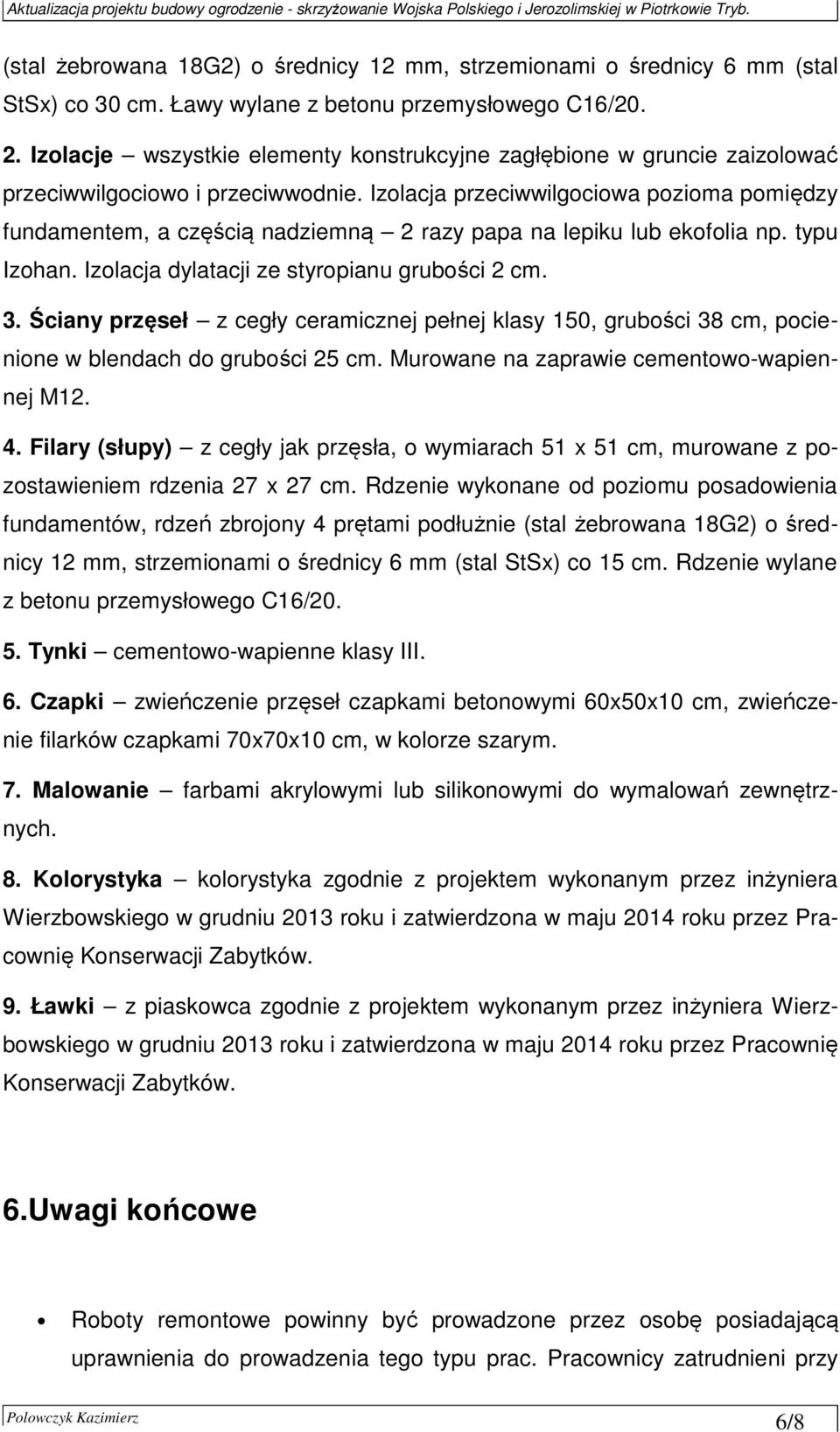

6 (stal żebrowana 18G2) o średnicy 12 mm, strzemionami o średnicy 6 mm (stal StSx) co 30 cm. Ławy wylane z betonu przemysłowego C16/ Izolacje wszystkie elementy konstrukcyjne zagłębione w gruncie zaizolować przeciwwilgociowo i przeciwwodnie. Izolacja przeciwwilgociowa pozioma pomiędzy fundamentem, a częścią nadziemną 2 razy papa na lepiku lub ekofolia np. typu Izohan. Izolacja dylatacji ze styropianu grubości 2 cm. 3. Ściany przęseł z cegły ceramicznej pełnej klasy 150, grubości 38 cm, pocienione w blendach do grubości 25 cm. Murowane na zaprawie cementowo-wapiennej M Filary (słupy) z cegły jak przęsła, o wymiarach 51 x 51 cm, murowane z pozostawieniem rdzenia 27 x 27 cm. Rdzenie wykonane od poziomu posadowienia fundamentów, rdzeń zbrojony 4 prętami podłużnie (stal żebrowana 18G2) o średnicy 12 mm, strzemionami o średnicy 6 mm (stal StSx) co 15 cm. Rdzenie wylane z betonu przemysłowego C16/ Tynki cementowo-wapienne klasy III. 6. Czapki zwieńczenie przęseł czapkami betonowymi 60x50x10 cm, zwieńczenie filarków czapkami 70x70x10 cm, w kolorze szarym. 7. Malowanie farbami akrylowymi lub silikonowymi do wymalowań zewnętrznych. 8. Kolorystyka kolorystyka zgodnie z projektem wykonanym przez inżyniera Wierzbowskiego w grudniu 2013 roku i zatwierdzona w maju 2014 roku przez Pracownię Konserwacji Zabytków. 9. Ławki z piaskowca zgodnie z projektem wykonanym przez inżyniera Wierzbowskiego w grudniu 2013 roku i zatwierdzona w maju 2014 roku przez Pracownię Konserwacji Zabytków. 6.Uwagi końcowe Roboty remontowe powinny być prowadzone przez osobę posiadającą uprawnienia do prowadzenia tego typu prac. Pracownicy zatrudnieni przy 6/8

Izolacja przeciwwilgociowa pozioma pomiędzy fundamentem, a częścią nadziemną 2 razy papa na lepiku lub ekofolia np. typu Izohan. Izolacja dylatacji ze styropianu grubości 2 cm. 3.

7 robotach remontowych elewacji powinni mieć odpowiednie kwalifikacje zawodowe. Tablica informacyjna i dziennik budowy powinna być zgodna z obowiązującą ustawą Prawo Budowlane (w sprawie warunków i trybu postępowania przy wykonywaniu robót budowlanych oraz rozbiórkach obiektów budowlanych oraz udzielania pozwoleń na zmianę sposobu użytkowania obiektów budowlanych lub ich części). Prace budowlane należy prowadzić ze szczególnym uwzględnieniem i zachowaniem zasad i przepisów BHP. Wszystkie prace powinny być prowadzone pod ścisłym nadzorem technicznym. O rozpoczęciu wykonywania prac powiadomić należy Terenowy Oddział Służby Ochrony Zabytków. Stosowane materiały powinny posiadać aktualne atesty i aprobaty techniczne, upoważniające do stosowania w budownictwie, wydane przez właściwe jednostki aprobujące, zgodnie z Rozporządzeniem ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 1, poz. 48, rozdział 2). 7. Ochrona przeciwpożarowa Zakres prowadzonych prac na podstawie Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( 209 ust. 2) i zgodnie z Rozporządzeniem MSWiA z dnia 16 czerwca 2003r. (Dz. U. Nr 121, poz. 1137) niniejsze opracowanie nie wymaga wykonywania uzgodnień pod względem ochrony przeciwpożarowej. 7/8

budowlanych oraz udzielania pozwoleń na zmianę sposobu użytkowania obiektów budowlanych lub ich części).

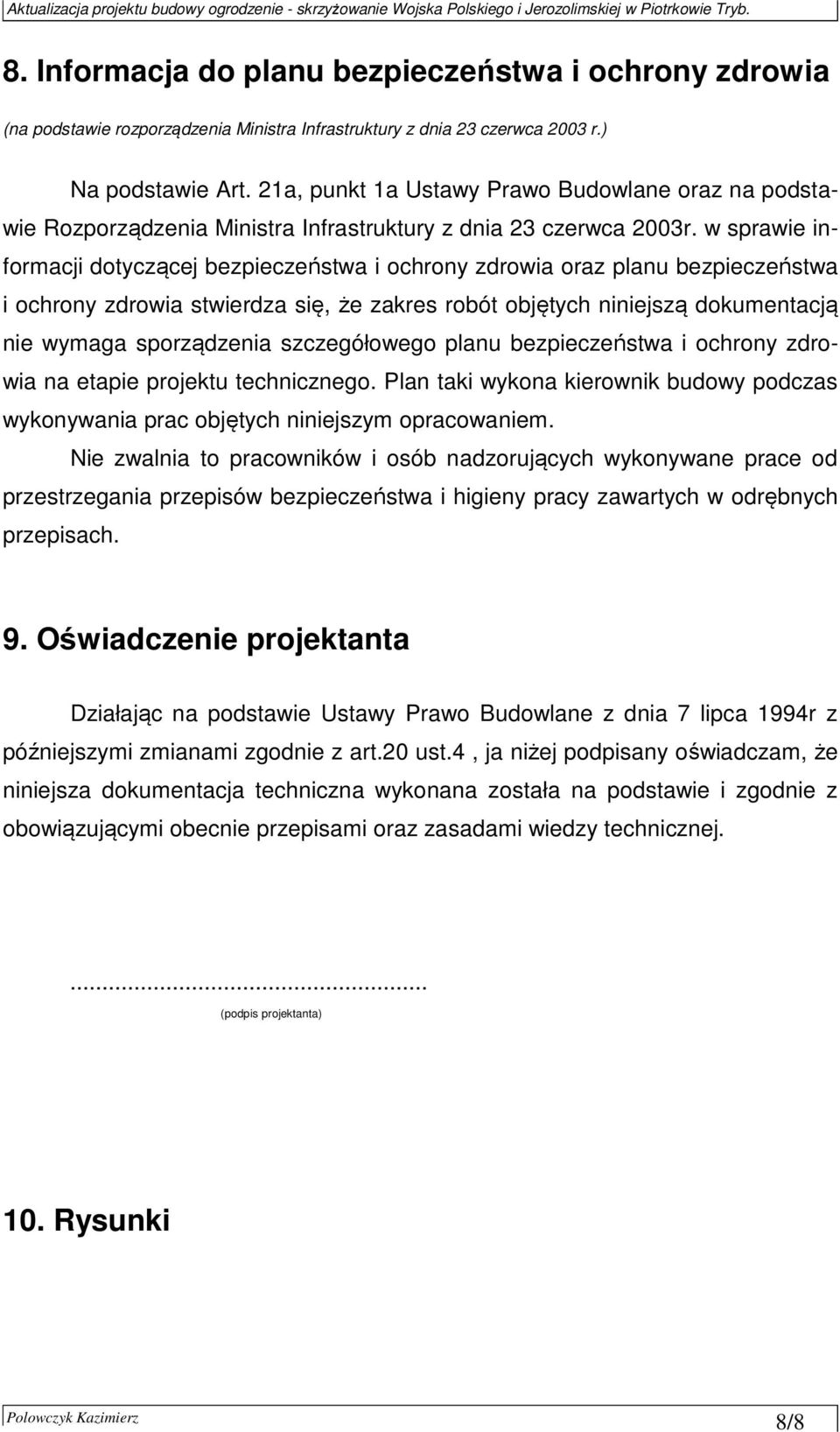

8 8. Informacja do planu bezpieczeństwa i ochrony zdrowia (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Na podstawie Art. 21a, punkt 1a Ustawy Prawo Budowlane oraz na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia stwierdza się, że zakres robót objętych niniejszą dokumentacją nie wymaga sporządzenia szczegółowego planu bezpieczeństwa i ochrony zdrowia na etapie projektu technicznego. Plan taki wykona kierownik budowy podczas wykonywania prac objętych niniejszym opracowaniem. Nie zwalnia to pracowników i osób nadzorujących wykonywane prace od przestrzegania przepisów bezpieczeństwa i higieny pracy zawartych w odrębnych przepisach. 9. Oświadczenie projektanta Działając na podstawie Ustawy Prawo Budowlane z dnia 7 lipca 1994r z późniejszymi zmianami zgodnie z art.20 ust.4, ja niżej podpisany oświadczam, że niniejsza dokumentacja techniczna wykonana została na podstawie i zgodnie z obowiązującymi obecnie przepisami oraz zasadami wiedzy technicznej.... (podpis projektanta) 10. Rysunki 8/8

w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia stwierdza się, że zakres robót objętych niniejszą dokumentacją nie wymaga sporządzenia
