BIURO PROJEKTOWE Roman Sobolewski Miastko, ul. Górna 55, tel NIP:

Transkrypt

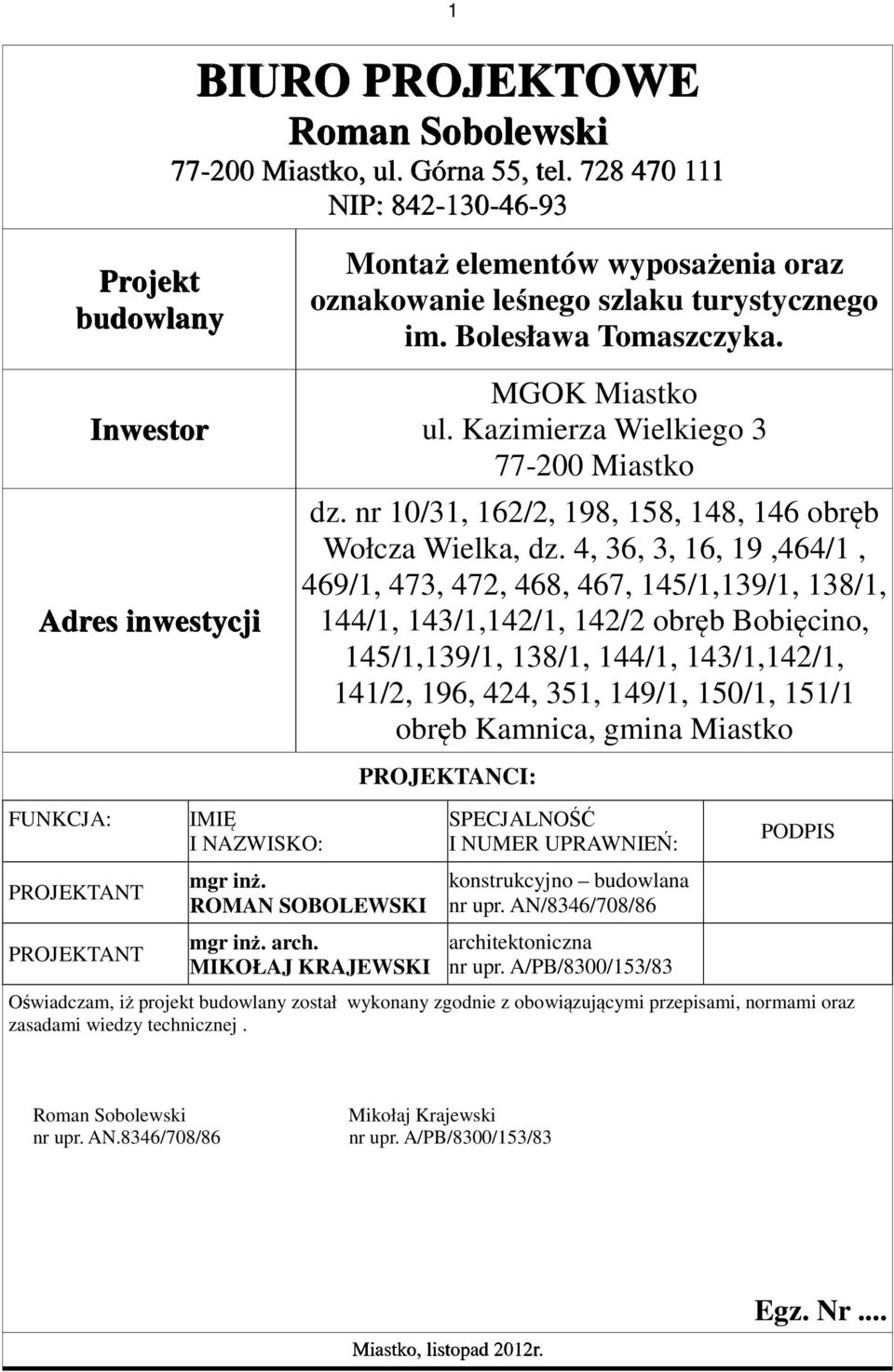

1 Projekt budowlany Inwestor Adres inwestycji FUNKCJA: PROJEKTANT PROJEKTANT 1 BIURO PROJEKTOWE Roman Sobolewski Miastko, ul. Górna 55, tel NIP: IMIĘ I NAZWISKO: Montaż elementów wyposażenia oraz oznakowanie leśnego szlaku turystycznego im. Bolesława Tomaszczyka. MGOK Miastko ul. Kazimierza Wielkiego Miastko dz. nr 10/31, 162/2, 198, 158, 148, 146 obręb Wołcza Wielka, dz. 4, 36, 3, 16, 19,464/1, 469/1, 473, 472, 468, 467, 145/1,139/1, 138/1, 144/1, 143/1,142/1, 142/2 obręb Bobięcino, 145/1,139/1, 138/1, 144/1, 143/1,142/1, 141/2, 196, 424, 351, 149/1, 150/1, 151/1 obręb Kamnica, gmina Miastko mgr inż. ROMAN SOBOLEWSKI mgr inż. arch. MIKOŁAJ KRAJEWSKI PROJEKTANCI: SPECJALNOŚĆ I NUMER UPRAWNIEŃ: konstrukcyjno budowlana nr upr. AN/8346/708/86 architektoniczna nr upr. A/PB/8300/153/83 PODPIS Oświadczam, iż projekt budowlany został wykonany zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Roman Sobolewski nr upr. AN.8346/708/86 Mikołaj Krajewski nr upr. A/PB/8300/153/83 Miastko, listopad 2012r. Egz. Nr...

2 2 Spis treści: 1. Strona tytułowa - str Spis treści - str Spis rysunków - str Opis techniczny - str Uprawnienia projektanta - str Zaświadczenia z izby - str. 7 Spis rysunków: Lp. Nr Nazwa rysunku 1 1 Elementy wyposarzenia oraz oznakowanie leśnego szlaku turystycznego

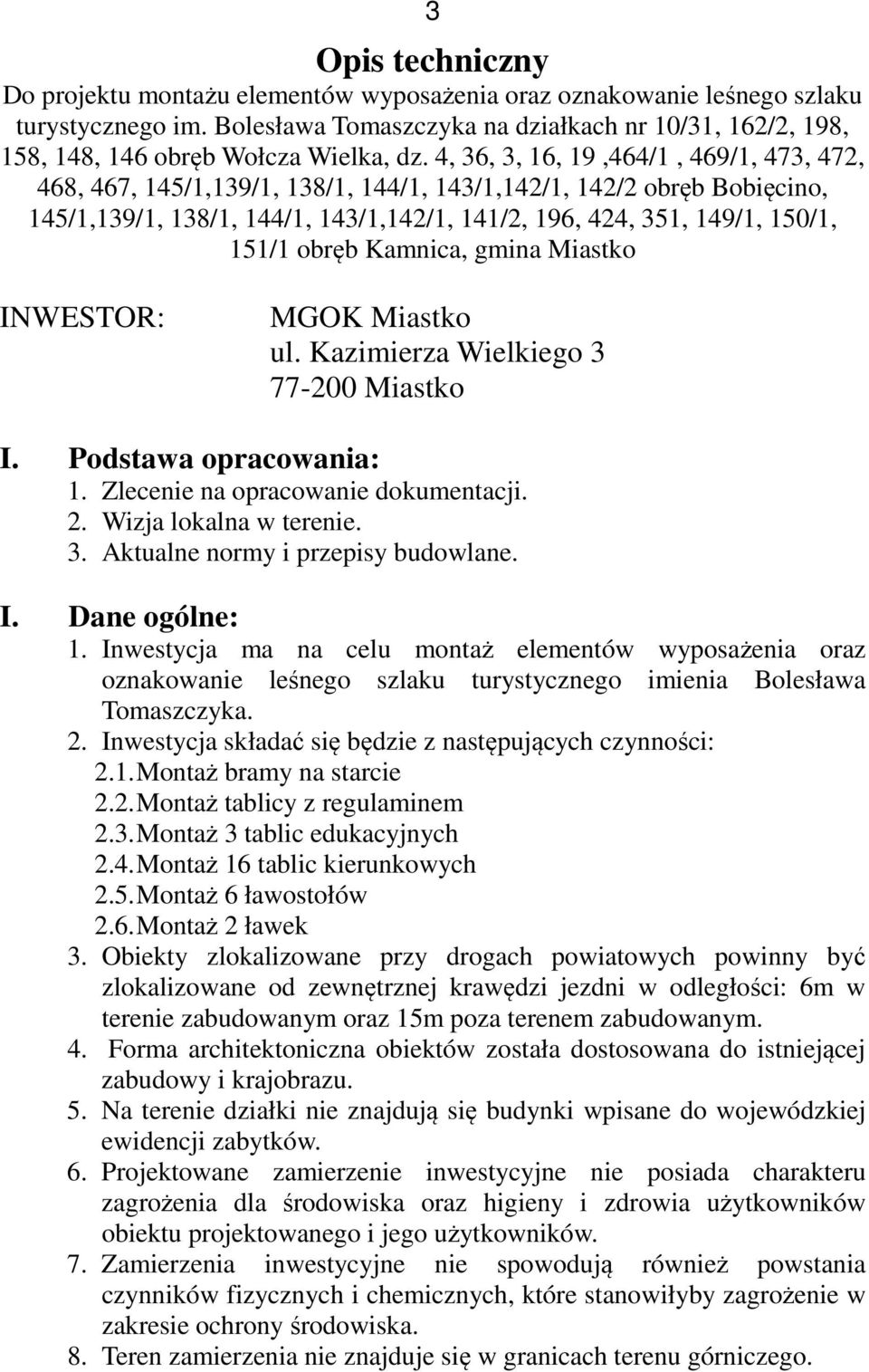

3 3 Opis techniczny Do projektu montażu elementów wyposażenia oraz oznakowanie leśnego szlaku turystycznego im. Bolesława Tomaszczyka na działkach nr 10/31, 162/2, 198, 158, 148, 146 obręb Wołcza Wielka, dz. 4, 36, 3, 16, 19,464/1, 469/1, 473, 472, 468, 467, 145/1,139/1, 138/1, 144/1, 143/1,142/1, 142/2 obręb Bobięcino, 145/1,139/1, 138/1, 144/1, 143/1,142/1, 141/2, 196, 424, 351, 149/1, 150/1, 151/1 obręb Kamnica, gmina Miastko INWESTOR: MGOK Miastko ul. Kazimierza Wielkiego Miastko I. Podstawa opracowania: 1. Zlecenie na opracowanie dokumentacji. 2. Wizja lokalna w terenie. 3. Aktualne normy i przepisy budowlane. I. Dane ogólne: 1. Inwestycja ma na celu montaż elementów wyposażenia oraz oznakowanie leśnego szlaku turystycznego imienia Bolesława Tomaszczyka. 2. Inwestycja składać się będzie z następujących czynności: 2.1. Montaż bramy na starcie 2.2. Montaż tablicy z regulaminem 2.3. Montaż 3 tablic edukacyjnych 2.4. Montaż 16 tablic kierunkowych 2.5. Montaż 6 ławostołów 2.6. Montaż 2 ławek 3. Obiekty zlokalizowane przy drogach powiatowych powinny być zlokalizowane od zewnętrznej krawędzi jezdni w odległości: 6m w terenie zabudowanym oraz 15m poza terenem zabudowanym. 4. Forma architektoniczna obiektów została dostosowana do istniejącej zabudowy i krajobrazu. 5. Na terenie działki nie znajdują się budynki wpisane do wojewódzkiej ewidencji zabytków. 6. Projektowane zamierzenie inwestycyjne nie posiada charakteru zagrożenia dla środowiska oraz higieny i zdrowia użytkowników obiektu projektowanego i jego użytkowników. 7. Zamierzenia inwestycyjne nie spowodują również powstania czynników fizycznych i chemicznych, które stanowiłyby zagrożenie w zakresie ochrony środowiska. 8. Teren zamierzenia nie znajduje się w granicach terenu górniczego.

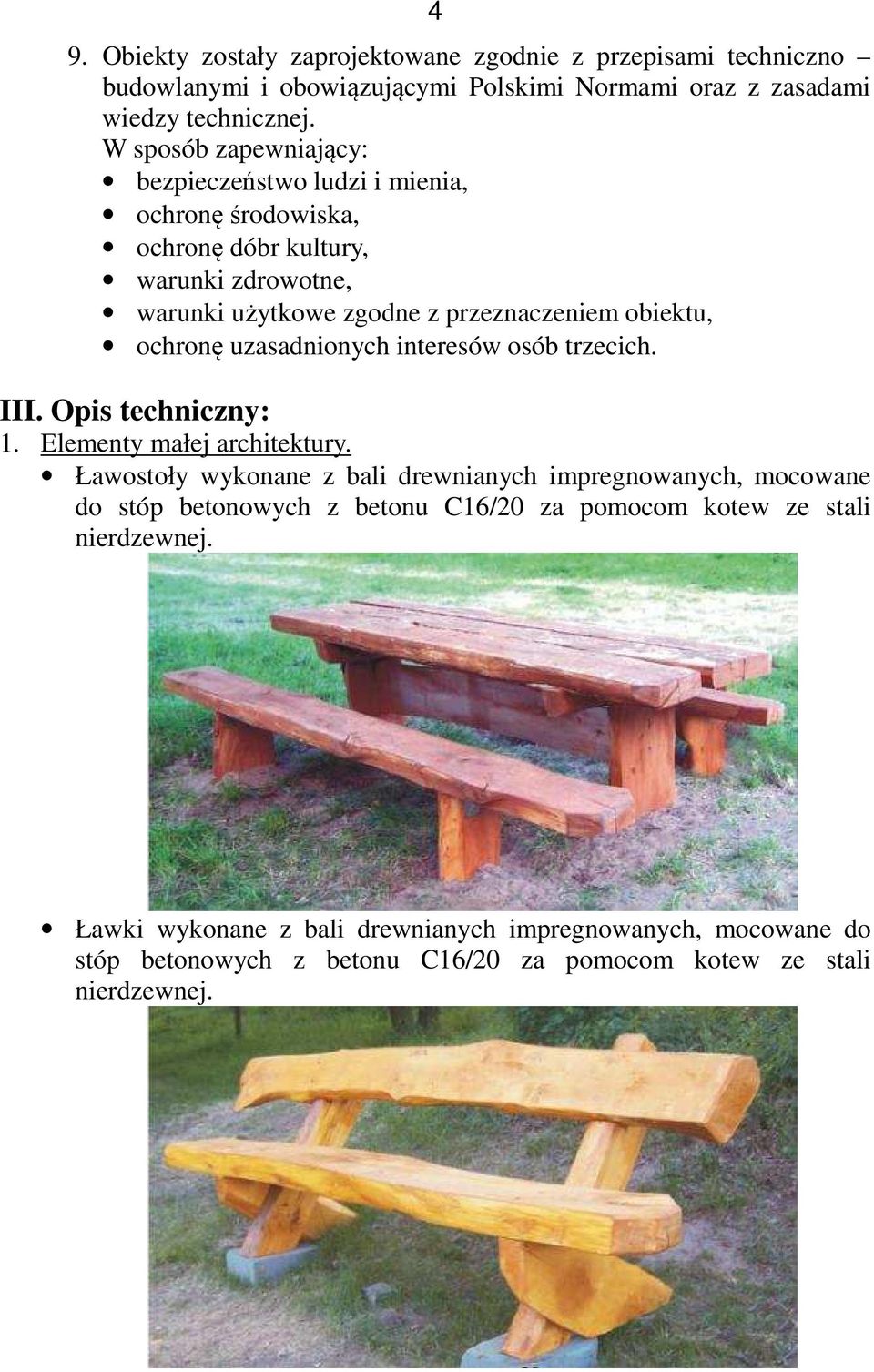

4 4 9. Obiekty zostały zaprojektowane zgodnie z przepisami techniczno budowlanymi i obowiązującymi Polskimi Normami oraz z zasadami wiedzy technicznej. W sposób zapewniający: bezpieczeństwo ludzi i mienia, ochronę środowiska, ochronę dóbr kultury, warunki zdrowotne, warunki użytkowe zgodne z przeznaczeniem obiektu, ochronę uzasadnionych interesów osób trzecich. III. Opis techniczny: 1. Elementy małej architektury. Ławostoły wykonane z bali drewnianych impregnowanych, mocowane do stóp betonowych z betonu C16/20 za pomocom kotew ze stali nierdzewnej. Ławki wykonane z bali drewnianych impregnowanych, mocowane do stóp betonowych z betonu C16/20 za pomocom kotew ze stali nierdzewnej.

5 5 2. Elementy oznakowanie ścieżki. Brama startowa wykonana z dwóch słupów z kłód drewnianych o średnicy 30-35cm, nazwa ścieżki rzeźbiona w desce z drewna dębowego, dodatkowo zdobione motywy z liści dębu i żołędzi. Elementy drewniane odpowiednio impregnowane. Tablice edukacyjne oraz tablica z regulaminem zadaszone. Konstrukcja wykonana z drewna impregnowanego. Mocowane do stóp betonowych z betonu C16/20 za pomocom kotew ze stali nierdzewnej.

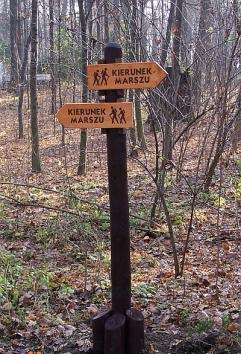

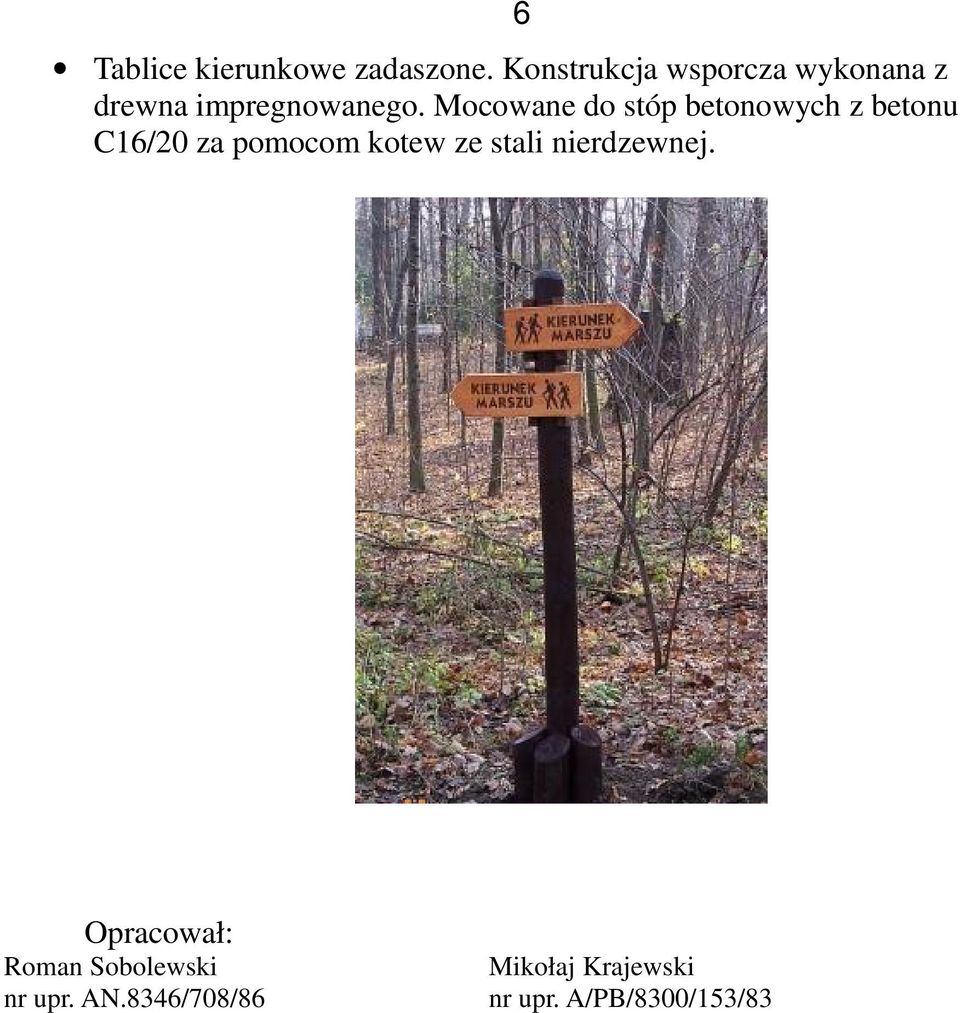

6 Tablice kierunkowe zadaszone. Konstrukcja wsporcza wykonana z drewna impregnowanego. Mocowane do stóp betonowych z betonu C16/20 za pomocom kotew ze stali nierdzewnej. 6 Opracował: Roman Sobolewski nr upr. AN.8346/708/86 Mikołaj Krajewski nr upr. A/PB/8300/153/83
