techniki techniki pomiarowej

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "techniki techniki pomiarowej"

Transkrypt

1 Współczesne Współczesne problemy problemy techniki techniki pomiarowej pomiarowej Stefan F. Filipowicz Stefan F. Filipowicz Zaoczne Studia Doktoranckie Instytut Elektrotechniki

2 Spis treści Plan wystapienia 1. Wprowadzenie do impedancyjnej tomografii komputerowej 2. Systemy i układy pomiarowe 3. Układy pomiarowe budowane i stosowane w ITK 4. Klasyfikacja sygnałów pomiarowych

3 1. Wprowadzenie do impedancyjnej tomografii komputerowej (ITK)

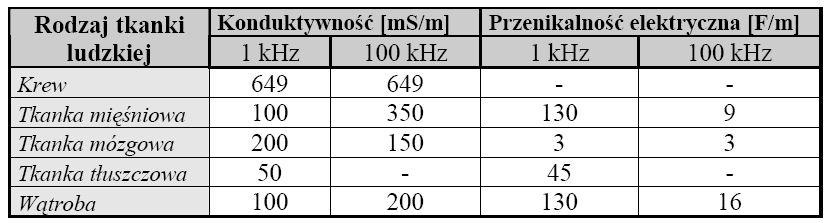

4 Zastosowanie tomografii impedancyjnej Właściwości elektryczne wybranych tkanek

5 Widok tomografu SPECT (ang. Single Photon Emission Tomography) używanego w badaniach nad funkcjonowaniem ludzkiego mózgu

6 Badanie rezonansu magnetycznego (TRM)

7 Cyfrowa mammografia

8 Obrazy badanej tkanki uzyskiwane w mammografii

9 2. Układy pomiarowe (filozofia pomiaru) Plan wystapienia Spis treści V 9 V 8 V 7 V 10 8 kąt projekcji V 11 V 6 1 S/m 3 S/m 7 kąt projekcji V 12 V 5 V 4 V 13 V 1 V 2 V 3 1 kąt projekcji 2 kąt projekcji

10 Układy pomiarowe (filozofia pomiaru) Pomiary wykonywane są dla wszystkich możliwych sposobów podłączenia źródła zasilania do obszaru w celu zwiększenia liczby informacji o obiekcie oraz poprawy stosunku sygnału do szumu. Po wykonaniu pierwszej serii pomiarów następuje przełączenie układu pobudzającego na elektrody sąsiadujące. Proces ten powtarzany jest sekwencyjnie dla wszystkich możliwych układów połączeń źródła zasilania. Dokonywane jest w ten sposób wielokrotne prześwietlanie badanego obiektu. Ze względu na symetrię układu dla n = 16 elektrod można uzyskać n / 2 = 8 niezależnych rozkładów prądowych. Każda konfiguracja źródła pobudzającego nosi nazwę kąta projekcji (ang. projection angle), w takim przypadku całkowita liczba tych kątów przy powyższych założeniach wynosi 8.

11 Układy pomiarowe (filozofia pomiaru) Danymi wejściowymi dla algorytmu konstrukcji obrazu są pomiary napięć dokonane między sąsiednimi elektrodami. Pomiary wykonane na elektrodach z dołączonym źródłem pobudzającym są pomijane ze względu na nieznany spadek napięcia występujący między tymi elektrodami a badanym obszarem. Dla układu n = 16 elektrod oraz dowolnego kąta projekcji można otrzymać n 3 = 13 niezależnych pomiarów. Stąd pełna liczba możliwych do uzyskania niezależnych pomiarów napięć pomiędzy sąsiednimi elektrodami napięciowymi przy n / 2 = 8 kątach wynosi: (n 3)(n / 2) = 13 8 = 104. Sposób pomiaru napięć międzyelektrodowych przedstawiony na rysunku odpowiada pierwszemu kątowi projekcji. Dla kolejnych kątów następuje sekwencyjne przełączanie obwodu zasilającopomiarowego na elektrody sąsiednie.

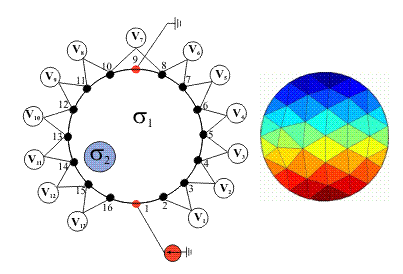

12 Zasada pobudzenia i pomiarów badanego ośrodka

13 3. Systemy i układy pomiarowe C/A, C/C Sygnały pomiarowe A/A A/C C/C Blok generacji sygnałów I OBIEKT POMIAROWY Czujniki pomiarowe I Blok akwizycji sygnałów Blok przetwarzania danych Blok sterujący (kontroler) Blok komunikacji z użytkownikiem Operator systemu

14 Systemy i układy pomiarowe Blok generacji sygnałów jest stosowany w przypadku, gdy zachodzi konieczność wytwarzania sygnałów pobudzających (programowane źródło napięcia lub prądu), wytwarzania sygnałów odniesienia (generacja sygnałów wzorcowych) oraz generowania sygnałów sterujących elementami wykonawczymi obiektu fizycznego. Blok ten wymaga użycia jednego lub kilku przetworników C/A w celu rekonstrukcji sygnałów analogowych i ich dystrybucji do kilku, a często wielu, odbiorników informacji. Blok generacji sygnałów spełnia w systemach pomiarowych funkcję odwrotną niż blok akwizycji. Obiekt pomiarowy obiekt płaski w przestrzeni 2D lub obiekt przestrzenny 3D

15 Systemy i układy pomiarowe Czujniki pomiarowe, to elementy umożliwiające odbiór informacji z obiektu fizycznego, którego parametry podlegają identyfikacji w procesie pomiarowym. Czujniki są źródłem informacji dla aparatury pomiarowej. Blok akwizycji sygnałów pomiarowych pośredniczy między czujnikami pomiarowymi a blokiem przetwarzania danych. Jego zadaniem jest zbieranie sygnałów pomiarowych i ich dyskretyzacja. W bloku akwizycji wykonywane są podstawowe operacje związane z procesem pomiarowym. Przetwornik U/C stosowany jest w przypadku, gdy wielkością pośrednią w procesie formowania sygnału w kanale pomiarowym jest napięcie. Przetwornik T/C stosowany jest gdy wielkością pośrednią w kanale pomiarowym jest czas, a więc przy pomiarach odstępu czasu, częstotliwości, okresu, przesunięcia fazowego. Blok przetwarzania danych, dokonuje cyfrowej obróbki sygnałów pomiarowych zgodnie z przyjętym algorytmem. Jeśli kontrolerem w systemie pomiarowym jest komputer, to na ogół, oprócz sterowania systemem, pełni on jednocześnie funkcję bloku przetwarzania danych.

16 Systemy i układy pomiarowe Kontroler, wykonuje czynności sterujące według programu zapisanego w pamięci operacyjnej. Czynności sterujące obejmują koordynację czasową systemu, w tym również ustalenie warunków pomiaru, oraz organizację przepływu wszelkich informacji. Sterowanie pracą systemu, a także przesyłanie informacji pomiarowych odbywa się za pośrednictwem odpowiedniego interfejsu. Blok komunikacji z użytkownikiem - operator systemu pomiarowego musi mieć możliwość komunikowania się z systemem, tzn. musi mieć możliwość wprowadzania i odbierania informacji z systemu. Wyprowadzanie informacji odbywa się za pomocą rejestratorów cyfrowych bądź analogowych oraz monitorów ekranowych. Jest to realizowane za pośrednictwem układu sterującego (kontrolera). Operator systemu

17 Systemy i układy pomiarowe W kolejnym etapie rozwoju systemów pomiarowych powstawały zintegrowane środowiska programowe, zawierające rozbudowane wspomaganie projektowania systemów pomiarowych (np. LabView, LabWindows, HP-VEE, TestPoint, LabTech), radykalnie zmieniające podejście do procesu projektowania systemów. Główne cechy tych środowisk są następujące: interakcyjność procesu tworzenia oprogramowania użytkowego, możliwość programowego tworzenia paneli sterujących sprzętem pomiarowym, możliwość generowania programu przez wywoływanie paneli funkcyjnych lub przez rysowanie schematu blokowego kodującego algorytm działania systemu pomiarowego w postaci graficznej, bogate biblioteki sterowników przyrządów, dostęp do interfejsów pomiarowych, analiza sygnałów pomiarowych itp. Powstające nowe generacje podzespołów elektronicznych zwiększyły dokładność i szybkość pomiarów oraz ułatwiły automatyzację. Wykorzystanie ich umożliwia: automatyczne sterowanie pomiarami, automatyczne przetwarzanie zebranych danych.

18 Ocena wpływu błędów Ocena wpływu błędów, których źródłem jest rzeczywisty system pomiarowy i proces mierzenia, opiera się na porównaniu wyników pomiarów i odtwarzania rozkładu konduktywności w systemie rzeczywistym z analogicznymi wynikami uzyskanymi podczas badań modelu idealnego, Błędy odtwarzania można wyodrębnić przez porównanie wyników rekonstrukcji uzyskanych w badaniach symulacyjnych z wartościami konduktywności symulowanego obiektu. symulacja: błędy odtwarzania obiekt sym P sym U x,sym I x,sym O obraz i,sym pomiar rzeczywisty: błędy pomiarowe obiekt P U x, I x O obraz i

19 Metody pomiarowe

20 Metody pomiarowe Z Z Z V A O B I I A B B O A Z Z Z I U Z Z Z Z Z V A C D O B I I A B D C W CD AB AB CD Z I U I U Pomiar dwuelektrodowy Pomiar cztero-elektrodowy

21 Metody pomiarowe Metoda sąsiadująca (ang. neighbouring method). W metodzie tej prąd jest pobudzany przez dwie sąsiednie elektrody, tak jak widać na rysunku. Napięcia mierzone są między wszystkimi kolejnymi, parami elektrod, wyłączając elektrody zasilające. V Obiekt I I

22 Metody pomiarowe Metoda SDP (ang. spli-drive pair). Na rysunku przedstawiono konfigurację systemu typu SDP (ang. spli-drive pair). Pomiar napięcia wykonywany jest na poszczególnych elektrodach względem jednej elektrody odniesienia. Metoda ta dostarcza tylko N(N 4)/2 niezależnych pomiarów. V elektroda odniesienia Obiekt I I

23 Metody pomiarowe Metoda zasilania krzyżowa (ang. cross method). W metodzie tej, elektroda o numerze 0 została użyta jako odpowiednia prądowa elektroda odniesienia w systemie szesnastoelektrodowym, druga elektroda jest przełączana kolejno na pozycje o numerach: 2, 4,..., 14. Dla każdego położenia elektrod prądowych mierzone jest napięcie między pierwszą i kolejnymi elektrodami (z wyjątkiem prądowych elektrod zasilających). Ilustruje to rysunek. Po przeniesieniu elektrody odniesienia np. do punktu 3, drugą elektrodę przyłącza się kolejno do punków 5, 7,..., 15, 1; napięcia są mierzone względem elektrody 2. V I I Obiekt

24 Metody pomiarowe System zasilania biegunowego (ang. opposite method). W metodzie przedstawionej na rysunku mamy model, gdzie prąd pobudzający doprowadzony jest do par elektrod ustawionych biegunowo. Pomiar napięcia odbywa się na wszystkich elektrodach wyjątkiem elektrod zasilających. W tym przypadku występuje tylko N/2 niezależnych ustawień elektrod zasilających. Ogólna liczba pomiarów niezależnych wynosi N(N-4)/2. I Obiekt V elektroda odniesienia I

25 Metody pomiarowe Tablica liniowa zasilania (ang. Linear array). Nie zawsze jest możliwe, szczególnie w trudnych warunkach fizycznych, interesujący nas obszar ściśle otoczyć elektrodami. Do rozwiązania takiego problemu używa się tablicy liniowej zasilania z elektrodami przyłożonymi na brzegu powierzchni z odpowiednio ustawionymi prądowymi elektrodami zasilającymi. I V I Elektrody

26 Metody pomiarowe Tablica liniowa zasilania przykład rozwiązania do badania zawilgocenia budowli

27 Przykład rozkładu napięć na brzegu badanego obiektu dla kątów projekcji kąt projekcji 5 3 kąt projekcji kąt projekcji 7 3 kąt projekcji

28 Porównanie metod identyfikacji współczynników materiałowych Metoda Rozkład prądu w przekroju ośrodka Rekonstrukcja obrazu Metoda sąsiadująca Słaby w centrum obiektu Słaba Metoda krzyżowa Jednorodny Dobra Metoda biegunowa Jednorodny Dobra Metoda wieloreferencyjna Bardzo jednorodny Bardzo dobra Tablica liniowa Niejednorodny, wysoki, tylko w pobliżu powierzchni Dobra do głębokości porównywalnej z odległością między elektrodami

29 test points Symulacja obwodowa badanego obiektu Można badany obiekt zasymulować obwodem elektrycznym w postaci połączonych elementów o charakterze pojemnościowym lub indukcyjnym jak na rysunku - odpowiadających konduktywnościom obiektu. Badania symulacyjne mogą dać informacje o możliwych zmianach napięć oraz innych stanach zachowania się obwodu, które mogą ułatwić docelowy projekt systemu pomiarowego. 1 R C 0

30 Badanie kąta przesunięcia fazowego Przy pobudzeniu badanego obiektu napięciem lub prądem o różnej częstotliwości możemy uzyskiwać różne odpowiedzi na elektrodach pomiarowych. Przy wyższych częstotliwościach pobudzenia w odpowiedzi pojawia się również przesunięcie fazowe między mierzonymi sygnałami. Kąt przesuniecia fazowego [deg] Wyniki symulacji - charakterystyki częstotliwościowe w wybranych punktach dla różnych wartości : a) 1 (Rd1 = 100, Cd1 = 30 nf), b) 2 (Rd2 = 1.5 k, Cd2 = 10 nf) 10Hh 1kHz 100kHz Częstotliwość [Hz]

31 Kąt przesunięcia fazowego [deg] Badanie kąta przesunięcia fazowego Wyznaczone charakterystyki częstotliwościowe (na wybranych elektrodach) dla dwóch różnych tkanek biologicznych umieszczonych w wannie pomiarowej: a) jabłka, b) ogórka Częstotliwość [Hz]

32 4. Przykłady systemów pomiarowych stosowanych w tomografii impedancyjnej

33 4. Przykłady systemów pomiarowych stosowanych w tomografii impedancyjnej Przykładowy schemat elektryczny systemu pomiarowego

34 4. Przykłady systemów pomiarowych stosowanych w tomografii impedancyjnej Schemat blokowy systemu pomiarowego tomografu impedancyjnego zbudowanego z układów przełączająco-pomiarowych firmy Hewlett Packard (Agillent)

35 4. Przykłady systemów pomiarowych stosowanych w tomografii impedancyjnej 4. Przykłady systemów pomiarowych stosowanych w tomografii impedancyjnej Schemat elektryczny systemu pomiarowego tomografu impedancyjnego zbudowanego z układów przełączająco-pomiarowych firmy Hewlett Packard (Agillent) Obiekt badany

36 Wirtualny pulpit tomografu impedancyjnego

37 Stanowisko pomiarowe

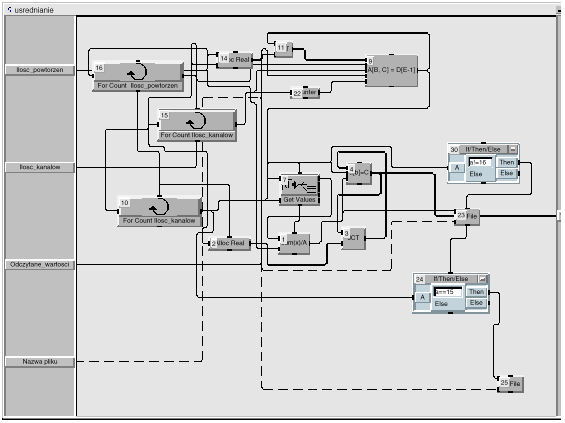

38 Schemat blokowy programu do pomiaru amplitudy Schemat blokowy programu do pomiaru amplitudy

39 . Schemat blokowy podprogramu Usrednianie

40 Schemat blokowy programu do pomiaru przesunięcia fazowego
