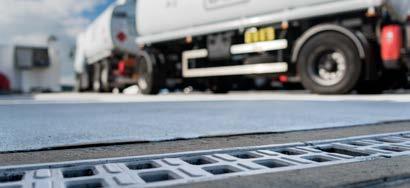

1 Odwodnienia w centrach logistycznych i obszarach przemysłowych ACO DRAIN Monoblock RD+

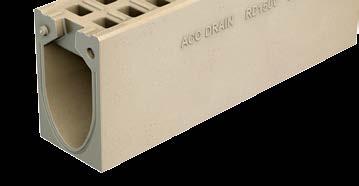

2 ACO Drain Monoblock RD+ Schemat systemu 4 Szerokość w świetle 4 Główne elementy systemu 4 Zalety systemu 4 TYPOWE ZASTOSOWANIA 5 Przykładowe instrukcje zabudowy i realizacje 6 Karty katalogowe 8 Szerokość w świetle Maksymalna klasa obciążenia RD+ 150 V 150 E RD+ 200 V 200 E Firma ACO Elementy Budowlane Sp. z o.o. zastrzega sobie możliwość wprowadzania zmian wynikających z postępu technicznego bez uprzedniego powiadamiania.

3 CENTRA LOGISTYCZNE PLACE MAGAZYNOWE OBSZARY PRZEMYSŁOWE AUTOSTRADY DROGI ACO Drain Monoblock RD+

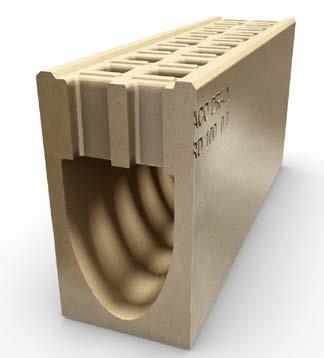

4 ACO Drain Monoblock RD+ 150V / 200V Szerokość w świetle [mm]: 150, Główne elementy systemu Kanały Klasa obciążeń: E600, kanał typu I (testowany bez obudowy bocznej) Materiał: Polimerbeton w kolorze naturalnym lub antarcytowym (barwiony w masie) Rodzaj kanału: bezspadkowe; 3 wersje wysokości - RD 150V 2 wersje wysokości - RD 200V Łączenie kanałów Pióro-wpust (RD 200V) Unisex (RD 150V) Ruszty Materiał: Polimerbeton - monolityczna konstrukcja kanałów (korytko + ruszt); elementy rewizyjne z rusztem i krawędzią kanału z żeliwa sferoidalnego (GGG) pokrytego powłoką KTL Skrzynki odpływowe Klasa obciążeń: F 900 Materiał: Polimerbeton Wersja: Dwuczęściowa z polimerbetonu z rusztem (bezśrubowe mocowanie rusztu Powerlock ) i ochroną krawędzi z żeliwa sferoidalnego (GGG) pokrytego powłoką KTL, z koszem osadczym Zalety systemu Monolityczna budowa uniemożliwia klawiszowanie i kradzież rusztu. W pełni lita konstrukcja pozwala na łatwy i szybki montaż. Dzięki monolitycznej konstrukcji rekomendowana jest instalacja tego systemu w warunkach najbardziej intensywnej eksploatacji systemu - w poprzek ciągów jezdnych np. przed przejazdami kolejowymi czy skrzyżowaniami. System można doszczelnić specjalnymi masami w celu zachowania pełnej szczelności jeśli jest ona wymagana. Profil V kanału pozwala na osiąganie efektu samoczyszczenia już przy niewielkich zlewniach (wąskie i krótkie odcinki odwodnienia liniowego). Mocowanie na rygiel przesuwny wzdłużny Powerlock system bezśrubowego mocowania rusztów, który umożliwia otwarcie systemu w celu jego inspekcji i wyczyszczenia w dowolnym momencie po jego zamontowaniu. 4

5 5 7 6 Elementy systemu - legenda 1 1 Ścianka czołowa 2 Ścianka czołowa z uszczelką 3 Skrzynka odpływowa, część górna z ochroną krawędzi i rusztem żeliwnym pokrytym KTL 4 Kanał monolityczny 5 Kanał (element rewizyjny) z rusztem żeliwnym, pokrytym KTL, z wyżłobieniami na bokach do połączeń krzyżowych 6 Adapter przyłączeniowy 7 Adapter do zmiany kierunku przepływu Typowe zastosowania centra logistyczne place magazynowe obszary przemysłowe drogi - autostrady, drogi szybkiego ruchu, drogi lokalne (odwodnienie w poprzek i wzdłuż jezdni) bazy paliwowe stacje benzynowe pakownie Kanał monolityczny ACO Drain Monoblock RD 150V w kolorze naturalnym lub antracytowym w trzech wysokościach. A 1 B Dzięki A monolitycznej konstrukcji oraz B płaskim ścianom bocznym rekomendowana jest instalacja tego systemu w warunkach najbardziej intensywnej eksploatacji. 5

6 ACO Drain Monoblock RD+ 150V / 200V Przykładowa zabudowa w bruku (klasa obciążeń C 250 D 400) Ważne! Dylatacja termiczna*) Dylatacja termiczna*) Nawierzchnia Podbudowa 3 5 mm Z Y Warstwa nośna z tłucznia/żwiru Przerwa robocza Warstwa betonu półsuchego maks. wielkość ziarna 8 mm UWAGA: Prosimy o kontakt z Działem Technicznym ACO w celu modyfikacji detali zabudowy, jeżeli: 1. Podbudowa pod nawierzchnię jest wykonana z betonu cementowego. 2. Kanał jest zabudowany na pochylni lub u jej podnóża. 3. Kanał zabudowany ma szerokość 300 mm. 4. Kanał ma być zabudowany w poprzek jezdni. X X *) Szerokość dylatacji 10 mm / 10 m szer. nawierzchni z tej strony kanału Klasa obciążenia zgodnie z PN-EN 1433:2005+A1 C 250 D 400 Klasa wytrzymałości betonu zgodne z PN EN C 20/25 C 25/30 Klasa ekspozycji betonu XF2 XF2 Wymiary [cm] x y Górna krawędź kieszeni kotwiącej z Przykładowa zabudowa w bruku (klasa obciążeń E 600) Ważne! Opornik drogowy 15x25x100 Dylatacja termiczna*) Kostka Behaton - 8 cm Podbudowa pod kostkę 3-5 mm Z Y H Podbudowa z kruszywa Grunt stab. spoiwem hydraulicznym Podłoże zabezpieczone przed działaniem mrozu UWAGA: Prosimy o kontakt z Działem Technicznym ACO w celu modyfikacji detali zabudowy, jeżeli: 1. Podbudowa pod nawierzchnię jest wykonana z betonu cementowego. 2. Kanał jest zabudowany na pochylni lub u jej podnóża. 3. Kanał zabudowany ma szerokość 300 mm. 4. Kanał ma być zabudowany w poprzek jezdni. Zaprawa cementowa min. M25 X *) Szerokość dylatacji b=10 mm / 10 m szer. nawierzchni Wkładka styropian ESP 50 lub pianka PE, wypełnienie elastyczna masa bitumiczna Klasa obciążenia zgodnie z PN-EN 1433:2005+A1 E 600 Klasa wytrzymałości betonu zgodne z PN EN C 20/25 Klasa ekspozycji betonu zgodne z PN EN XF2 Wymiary [cm] x 200 y Wysokość kanału H z 200 X Kanał bez "bocznych kieszeni" Uwaga: W przypadku zastosowania podłoża z betonu cementowego zamiast kruszywa proszę o kontakt z Działem Technicznym Firmy ACO Niniejszy dokument zawiera ogólne wytyczne dotyczące montażu produktu przy jednoczesnej konieczności przestrzegania wszelkich przepisów prawa i zasad sztuki budowlanej, jak również ze szczególnym uwzględnieniem dokumentacji technicznej obejmującej całość inwestycji. Producent nie ponosi odpowiedzialności za nieprawidłowości w działaniach i zaniechaniach stron i wszelkich innych uczestników procesu budowlanego oraz innych podmiotów mogących prowadzić lub prowadzących do uszkodzenia produktu. 6

7 ACO Drain Monoblock RD+ 150V / 200V Przykładowa zabudowa w asfalcie (klasa obciążeń C 250 E 600) Ważne! Bitumiczna taśma uszczelniająca Bitumiczna taśma uszczelniająca Warstwa wierzchnia 3 5 mm Z Y 2 3 cm H Asfaltowa warstwa wiążąca Bitumiczna warstwa nośna Przerwa robocza Warstwa nośna z tłucznia/żwiru Warstwa betonu półsuchego maks. wielkość ziarna 8 mm Warstwa filtracyjna / grunt rodzimy UWAGA: Prosimy o kontakt z Działem Technicznym ACO w celu modyfikacji detali zabudowy, jeżeli: 1. Podbudowa pod nawierzchnię jest wykonana z betonu cementowego. 2. Kanał jest zabudowany na pochylni lub u jej podnóża. 3. Kanał zabudowany ma szerokość 300 mm. 4. Kanał ma być zabudowany w poprzek jezdni. X X Klasa obciążenia zgodnie z PN-EN 1433:2005+A1 C 250 D 400 E 600 Fundament z betonu (minimum klasy) zgodne z PN EN C 20/25 C 20/25 C 30/37 Klasa ekspozycji betonu XF2 XF2 XF4 Wymiary [cm] x y z

8 System odwodnienia liniowego ACO Drain Monoblock RD+ 150V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Szerokość w świetle 15,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z normą PN-EN 1433:2005+A1 Typ Dł. Szer. Wys. Pow. wlotu Masa Numer kat. cm cm cm cm 2 /m kg antracyt natural. Kanał monolityczny z polimerbetonu, z możliwością doszczelnienia masą uszczelniającą (SF) E 600, kanał typu I RD150V ,0 21,0 28, , RD150V ,0 21,0 38, , RD150V ,0 21,0 48, , Ścianka czołowa z polimerbetonu, do zamknięcia początku/końca kanału 0.0 5, , , Kanał monolityczny ACO Drain Monoblock RD+ 150V 1,0 m, w kolorze antracytowym Ścianka czołowa z uszczelką z polimerbetonu, z uszczelką wargowo-labiryntową [ , , , Kanał monolityczny ACO Drain Monoblock RD+ 150V 1,0 m, w kolorze naturalnym 8

9 System odwodnienia liniowego ACO Drain Monoblock RD+ 150V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Szerokość w świetle 15,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z normą PN-EN 1433:2005+A Wymiary kanału ACO Drain Monoblock RD+ 150V typ Wymiary kanału ACO Drain Monoblock RD+ 150V typ Wymiary kanału ACO Drain Monoblock RD+ 150V typ

10 System odwodnienia liniowego ACO Drain Monoblock RD+ 150V Kanał monolityczny z polimerbetonu w kolorze naturalnym Przekrój V Szerokość w świetle 15,0 cm Maksymalna klasa obciążenia E 600, kanał typu I, zgodnie z PN-EN 1433:2005+A1 Typ Dł. Szer. Wys. Pow. wlotu Masa Numer kat. cm cm cm cm 2 /m kg antracyt natural. Element rewizyjny z polimerbetonu, z rusztem z żeliwa sferoidalnego (GGG), pokrytym powłoką KTL, klasa obciążenia F 900, z ryglem przesuwnym wzdłużnym Powerlock, z możliwością doszczelnienia masą uszczelniającą (SF) 0.0 1) 2) 66,0 21,0 28, , ) 2) 66,0 21,0 38, , ) 2) 66,0 21,0 48, , Element rewizyjny z uszczelką [ 110 z polimerbetonu, z rusztem z żeliwa sferoidalnego (GGG), pokrytym powłoką KTL, klasa obciążenia F 900, z ryglem przesuwnym wzdłużnym Powerlock, z możliwością doszczelnienia masą uszczelniającą (SF), z uszczelką wargowolabiryntową [ 110, do pionowego podłączenia do kanalizacji Element rewizyjny ACO Drain Monoblock RD 150V w kolorze antracytowym 0.0 1) 66,0 21,0 28, , ) 66,0 21,0 38, , ) 66,0 21,0 48, , Skrzynka odpływowa z polimerbetonu, ako element rewizyjny z żeliwa sferoidalnego (GGG), klasa obciążenia F 900, z bezśrubowym mocowaniem rusztu, z bezpieczną fugą ACO Drain (SF), do wykonywania wodoszczelnych ciągów rynien Część górna ,0 21,0 33, , Część górna ,0 21,0 43, , Część górna ,0 21,0 53, , Cz. dolna [ ,0 23,0 36,6 26, Cz. dolna [ ,0 23,0 36,5 26, Kosz osadczy z tworzywa sztucznego Element rewizyjny ACO Drain Monoblock RD 150V w kolorze naturalnym 1) Korytko z bocznymi wyżłobieniami do wykonania połączeń kątowych, T- i krzyżowych. 2) Korytko z wyżłobieniem w dnie do wybicia otworu pionowego odpływu [

11 System odwodnienia liniowego ACO Drain Monoblock RD+ 150V Kanał monolityczny z polimerbetonu w kolorze naturalnym Przekrój V Szerokość w świetle 15,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z PN-EN 1433:2005+A1 Wymiary elementu rewizyjnego RD 150V Wymiary elementu rewizyjnego RD 150V z uszczelką w dnie do odpływu pionowego Wymiary skrzynki odpływowej RD 150V typ

12 System odwodnienia liniowego ACO Drain Monoblock RD+ 200 V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Szerokość w świetle 20,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z normą PN-EN 1433:2005+A1 Typ Dł. Szer. Wys. Pow. wlotu Masa Numer kat. cm cm cm cm 2 /m kg antracyt natural. Kanał monolityczny z polimerbetonu, z możliwością doszczelnienia masą uszczelniającą (SF) E 600, kanał typu I RD 200V ,0 26,0 33, , RD ,0 26,0 53, , Mniejszy otwór wlotowy na połączeniu kanałów Element rewizyjny z polimerbetonu, z rusztem z żeliwa sferoidalnego (GGG), klasa obciążenia F 900, z ryglem przesuwnym wzdłużnym Powerlock, z możliwością doszczelnienia masą uszczelniającą (SF), z uszczelką wargowo-labiryntową [ ) 3) 66,0 26,0 33, , ) 3) 66,0 26,0 53, , ) 2) 66,0 26,0 33, , ) 2) 66,0 26,0 53, , Skrzynka odpływowa z polimerbetonu, jako element rewizyjny z żeliwa sferoidalnego (GGG), klasa obciążenia F 900, z ryglem przesuwnym wzdlużnym Powerlock, z możliwością doszczelnienia masą uszczelniającą (SF) Kanał monolityczny ACO Drain Monoblock RD+ 200V 1 m, w kolorze antracytowym Część górna ,0 26,0 36, , Część górna ,0 26,0 56, , Cz. dolna [ ,0 23,0 36,6 26, Cz. dolna [ ,0 23,0 36,5 26, Kosz osadczy ) Korytko z otworem odpływowym [ 160 w dnie, wyposażonym w uszczelkę wargowolabiryntową do szczelnego podłączenia pionowego z kanalizacją. 2) Korytko z bocznymi wyżłobieniami do wykonania połączeń kątowych, T- i krzyżowych. 3) Korytko z wyżłobieniem w dnie do wybicia otworu pionowego odpływu [ 160. Kanał monolityczny ACO Drain Monoblock RD+ 200V 1 m, w kolorze naturalnym 12

13 System odwodnienia liniowego ACO Drain Monoblock RD+ 200 V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Szerokość w świetle 20,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z PN-EN 1433:2005+A Wymiary kanału ACO Drain Monoblock RD+ 200V H H H Ø 160 Ø Wymiary elementu rewizyjnego ACO Drain Monoblock RD 200V 30 Ø Ø 200 H Wymiary skrzynki odpływowej ACO Drain Monoblock RD 200V

14 System odwodnienia liniowego ACO Drain Monoblock RD+ 200V Kanał monolityczny z polimerbetonu w kolorze antracytowym lub naturalnym Przekrój V Szerokość w świetle 20,0 cm Maksymalna klasa obciążenia E600, kanał typu I, zgodnie z normą PN-EN 1433:2005+A1 Typ Dł. Szer. Wys. Masa Numer kat. cm cm cm kg antracyt natural. Ścianka czołowa z polimerbetonu, w kolorze naturalnym Ścianka do zamknięcia początku kanału 0.0 7,0 26,0 33,0 9, ,0 26,0 53,0 12, Ścianka do zamknięcia końca kanału 0.0 7,0 26,0 33,0 10, ,0 26,0 53,0 14, Ścianka czołowa z uszczelką z polimerbetonu, w kolorze naturalnym naturalnym, z uszczelką wargowolabiryntową ,0 26,0 33,0 8, ,0 26,0 53,0 13, Adapter do zmiany kierunku przepływu z polimerbetonu, w kolorze naturalnym 0.0 8,2 26,0 33,0 7, ,2 26,0 53,0 9, Adapter przyłączeniowy 0.0 7,0 26,0 33,0 7, ,0 26,0 53,0 9,

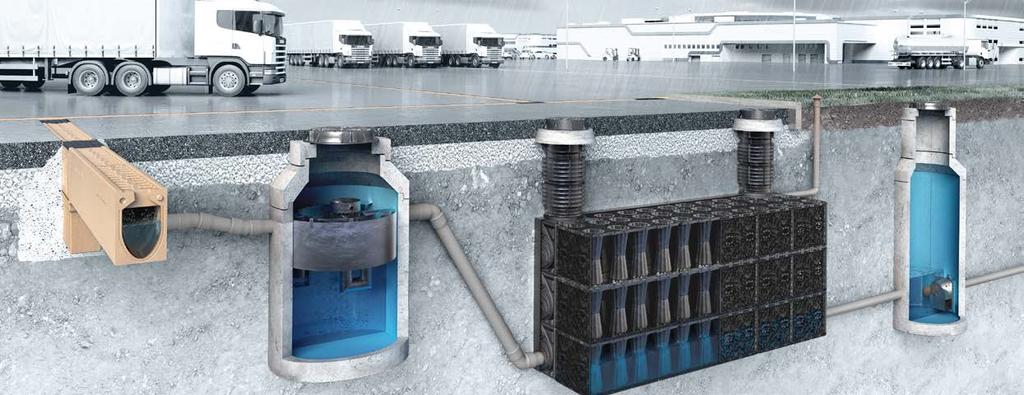

15 Zarządzanie wodami powierzchniowymi w obszarach przemysłowych Ścieki powierzchniowe w obszarach przemysłowych mogą zawierać substancje ropopochodne, których nagromadzenie w kanalizacji ściekowej może stanowić zagrożenie. Dlatego zebrana woda powierzchniowa jest podczyszczana, aby zapobiec przedostawaniu się substancji ropopochodnych do instalacji kanalizacyjnej lub uwalnianiu ich do środowiska naturalnego. ACO oferuje szeroką gamę separatorów oleju wykonanych na zbiornikach żelbetowych, z tworzywa sztucznego lub stali, zaprojektowanych tak, aby spełniały wymagania danego projektu. Kiedy ścieki deszczowe zostaną odowiednio podczyszczone, zaleca się jej lokalne rozsączenie lub retencję przed jej odprowadzeniem do instalacji ściekowej. Innowacyjne systemy retencyjne ACO gwarantują, że woda pozostanie wewnątrz układu, gdzie może być odpowiednio kontrolowana. Istniejące kanalizacje ściekowe mają swoje ograniczenia, a zatem podmioty nimi zarządzające zezwalają, aby inwestorzy odprowadzali do nich tylko niewielkie ilości ścieków. Najwydajniejszą i najbardziej niezawodną metodą ograniczenia dopływu ścieków do kanalizacji jest zastosowanie regulatorów przepływu wykonanych ze stali nierdzewnej. ACO oferuje kompleksowe usługi w zakresie doradztwa i zastosowania szerokiej gamy urządzeń służących do zarządzania wodami powierzchniowymi w obszarach przemysłowych. Monoblock RD+ kanał monolityczny Oleopator-C-FST separator substancji ropopochodnych ACO Oleosmart bezfiltrowy separator substancji ropopochodnych ACO QBrake regulatory przepływu ACO Qmax system retencyjny ACO Stormbrixx system retencyjny ACO Stormbrixx system rozsączający 15
