1 Nawierzchnie z betonu cementowego na drogach lokalnych i terenach przemysłowych doświadczenia z realizacji Tobiasz Mokrzycki Wiceprezes Zarządu Mo-BRUK S.A Kielce, 15 maj 2019 Spółka akcyjna Rok założenia 1985

2 o 1985 powstanie firmy o 1996 wykonanie pierwszej drogi o nawierzchni betonowej budowa dróg na terenie powiatu nowosądeckiego m.in. w gminach: Korzenna, Łososina Dolna, Grybów, Piwniczna, Rytro, Bobowa; budowa placów przemysłowych o 2005 zakup układarki do nawierzchni betonowych o 2005 budowa drogi Ujazd Zimna Wódka o 2006 budowa drogi Gliniany Teofilów (pow. opatowski) o 2013 przebudowa ul. Podgórskiej w Zagórzu (pow. chrzanowski) o 2014 budowa PPS na lotnisku Okęcie o 2014 budowa drogi do strefy przemysłowej w Pyskowicach o 2015 budowa drogi Izbicko Otmice (pow. strzelecki) Łącznie Mo-BRUK wykonał ponad 200km dróg o nawierzchni z betonu cementowego oraz wiele tysięcy metrów kwadratowych nawierzchni na placach i lotniskach. Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 2

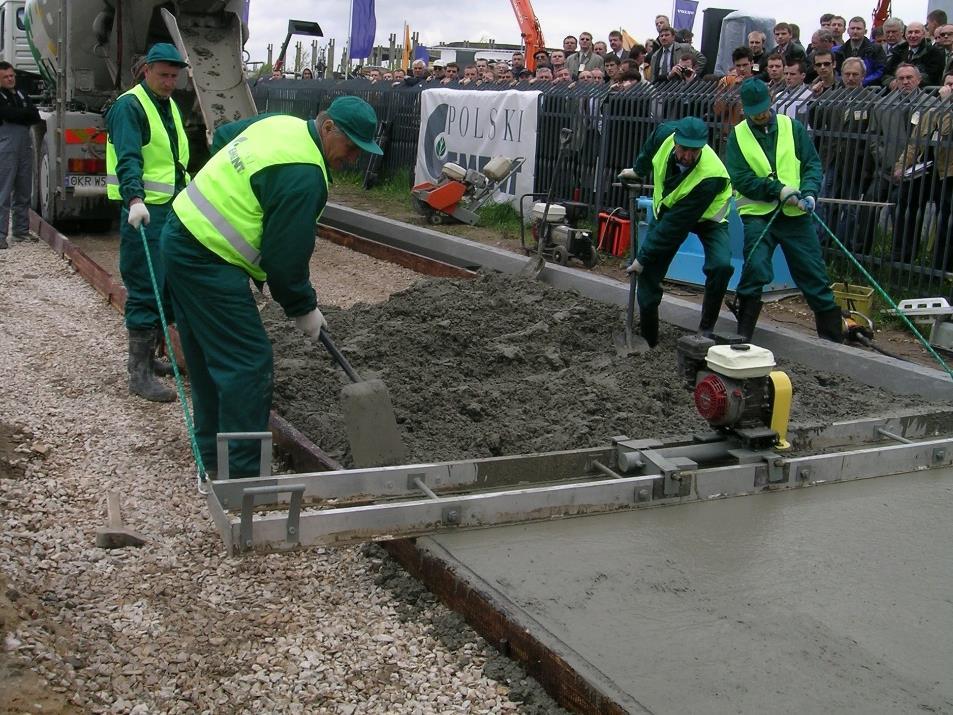

3 Sposób wbudowania mieszanki betonowej Układarka Listwa wibracyjna Deskowanie Ślizgowe Stałe Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 3

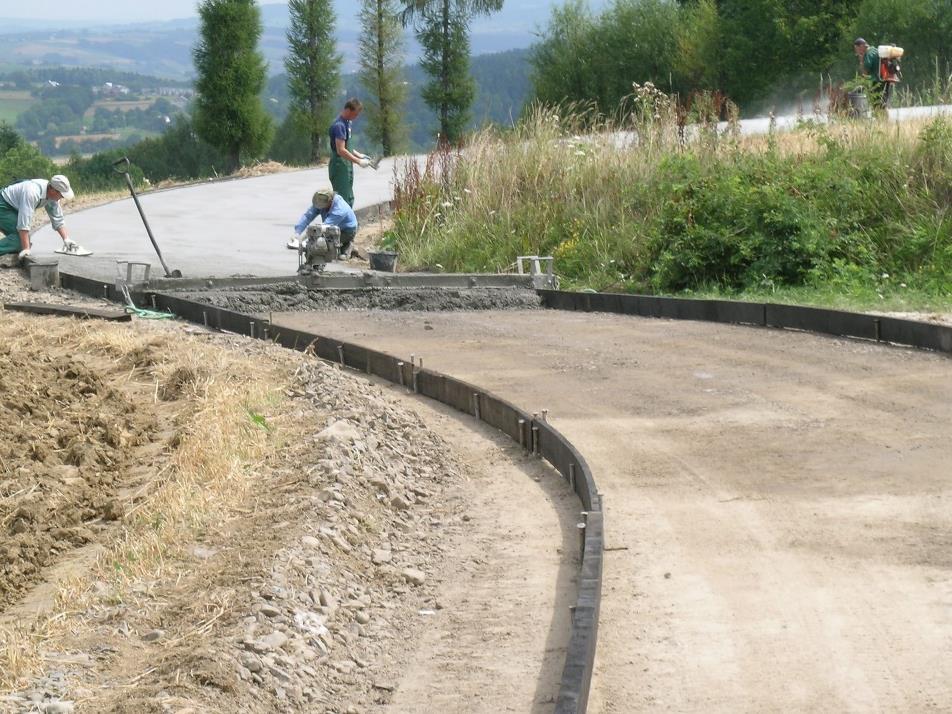

4 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 4

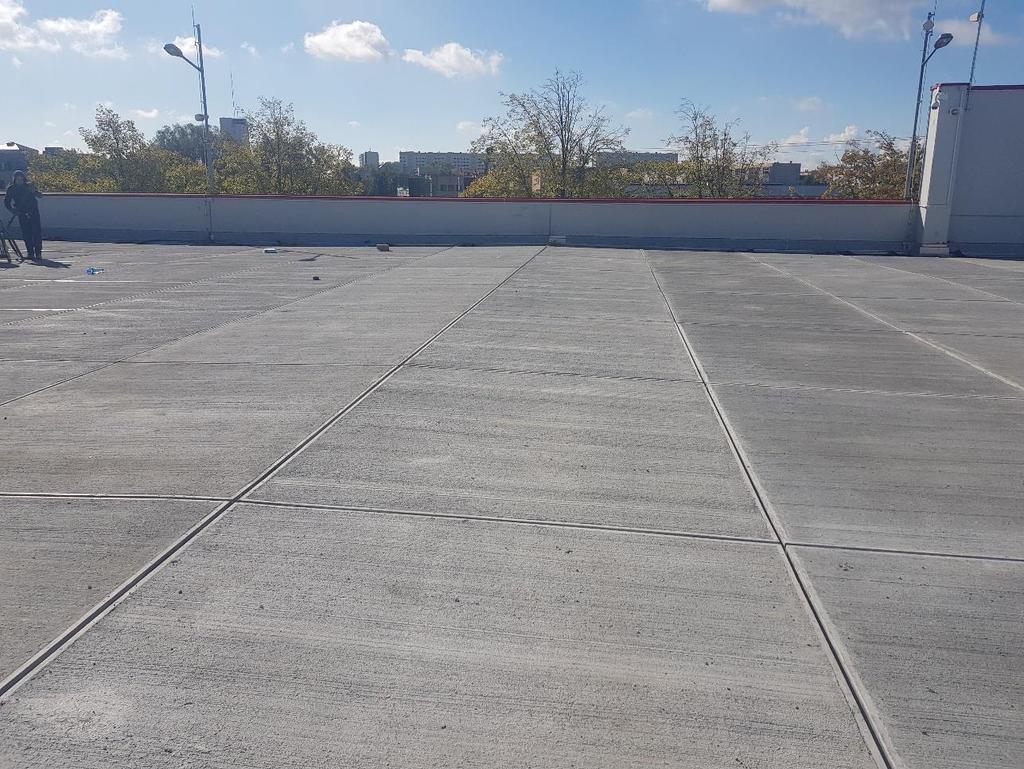

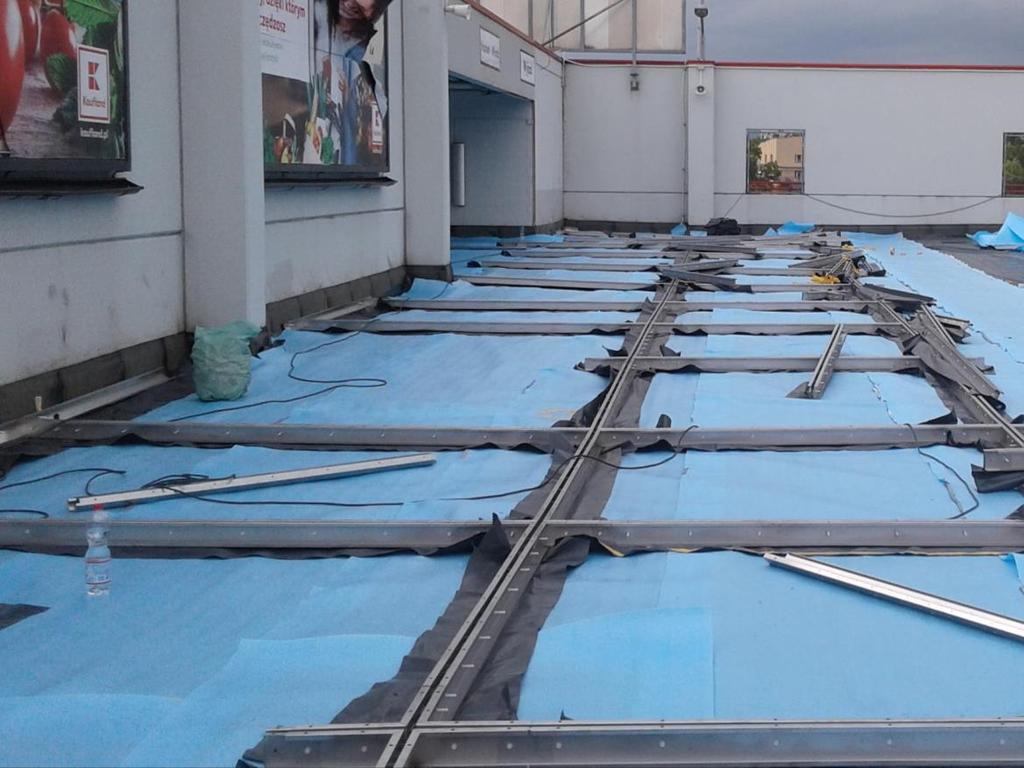

5 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 5

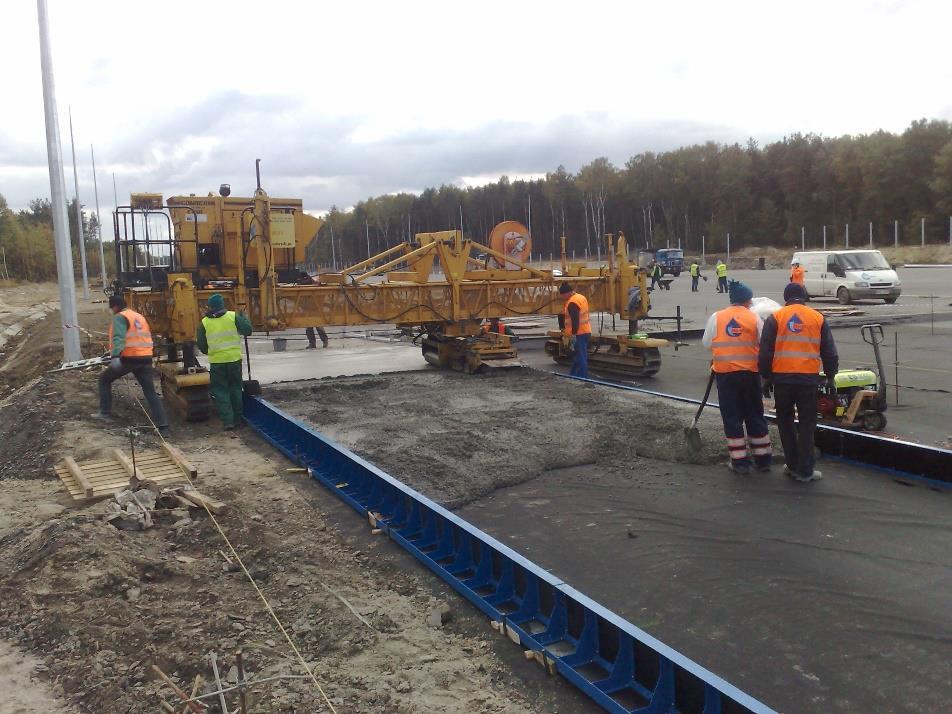

6 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 6

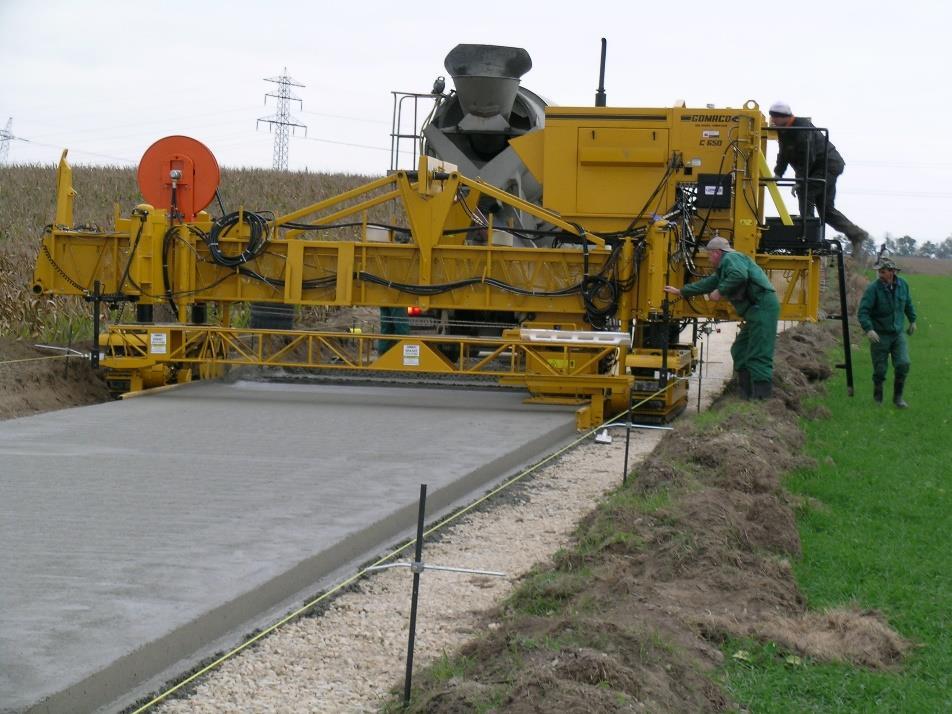

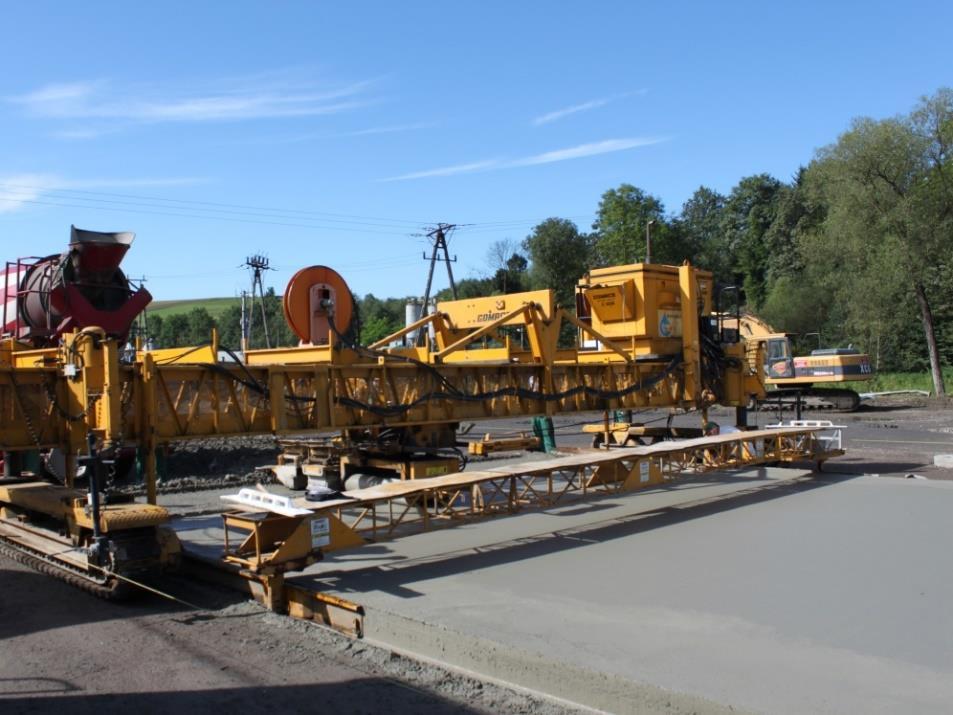

7 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 7

8 Nawierzchnia niezbrojona KR1-KR2 Standardowy wymiar: dybli Ø25 L500 kotew Ø20 L800 Nawierzchnia dyblowana i kotwiona Nawierzchnia o zbrojeniu ciągłym KR3-KR7 KR7 Sposoby wbudowania dybli i kotew: Umieszczenie na koszu podtrzymującym Montaż w wywierconych otworach Wwibrowywanie Alternatywa: profil sinusoidalny. Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 8

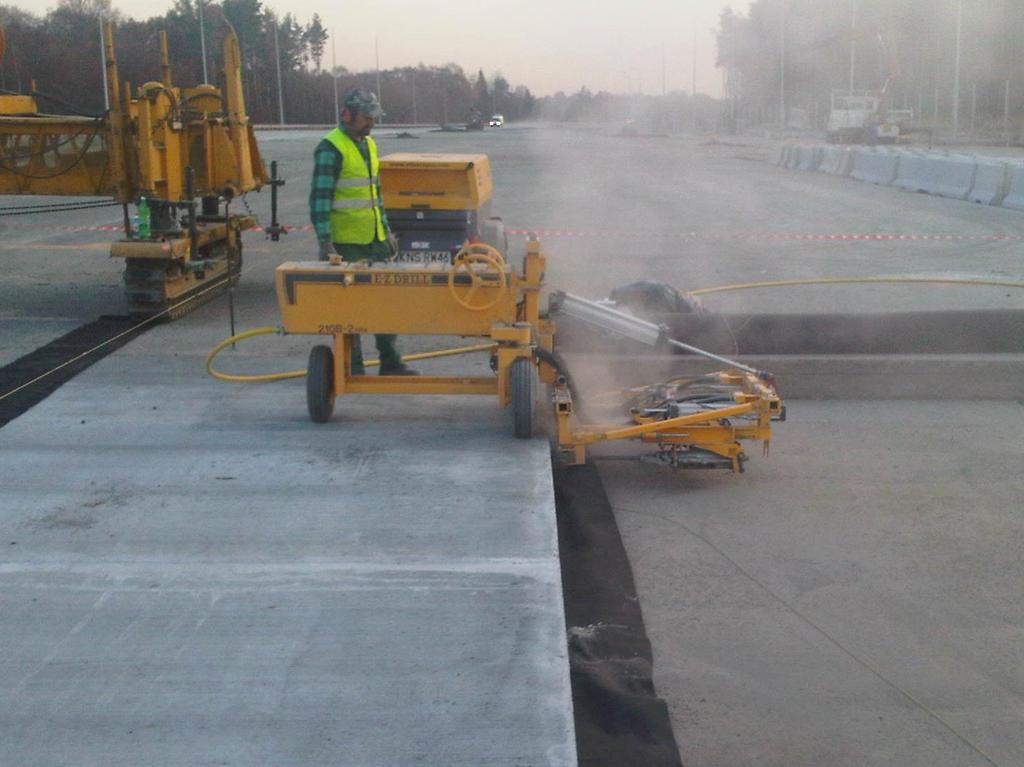

9 Wiercenie otworów pod dyble Montaż dybli i kotew na konstrukcjach przed betonowaniem podtrzymujących w trakcie betonowania Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 9

10 Maksymalny rozstaw szczelin (L kryt ) gdzie: L kryt =(22 24) h h grubość płyty [m] Unikanie kątów ostrych Zbrojenie miejsc wrażliwych Fragment drogi kołowania ze zjazdem Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 10

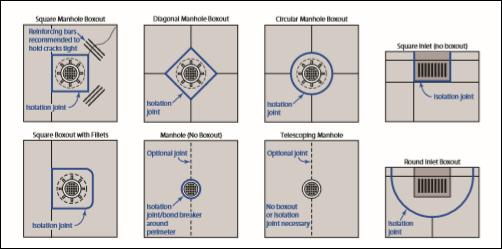

11 Układ dylatacji przy wpustach i włazach Źródło: Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 11

12 Fazowanie krawędzi szczelin i uzupełnianie szczelin dylatacyjnych masą zalewową na gorąco Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 12

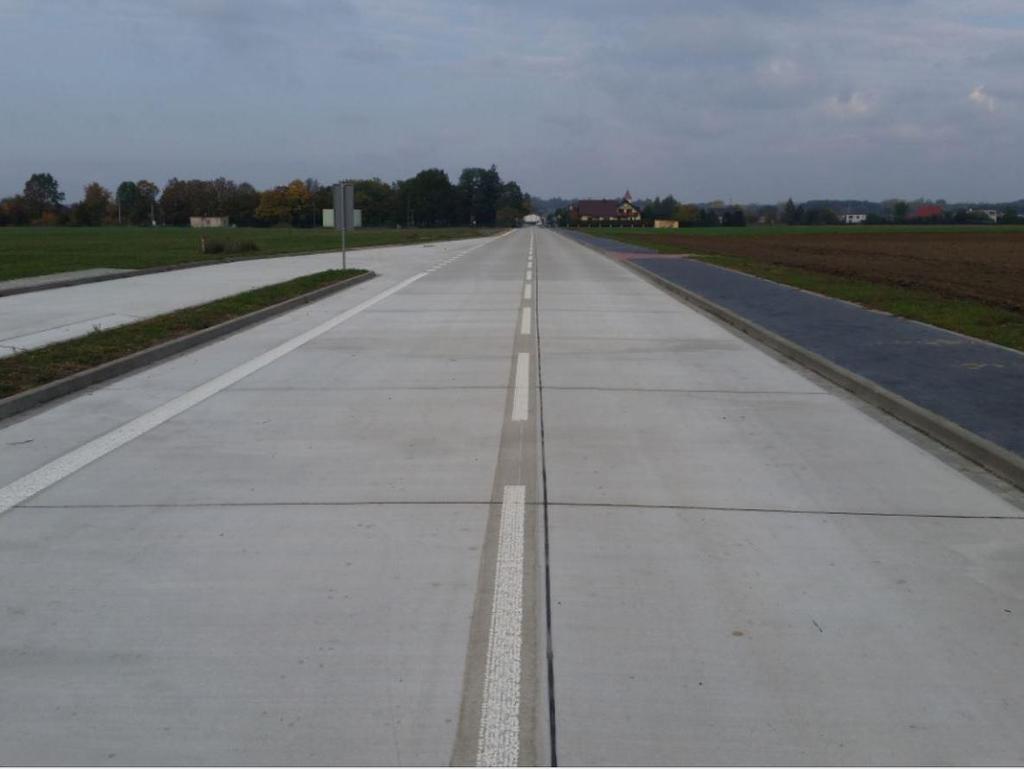

13 Zastosowanie odpowiednich materiałów i technologii przeznaczonych do nawierzchni betonowych. Przesunięcie nacięcia dylatacyjnego Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 13

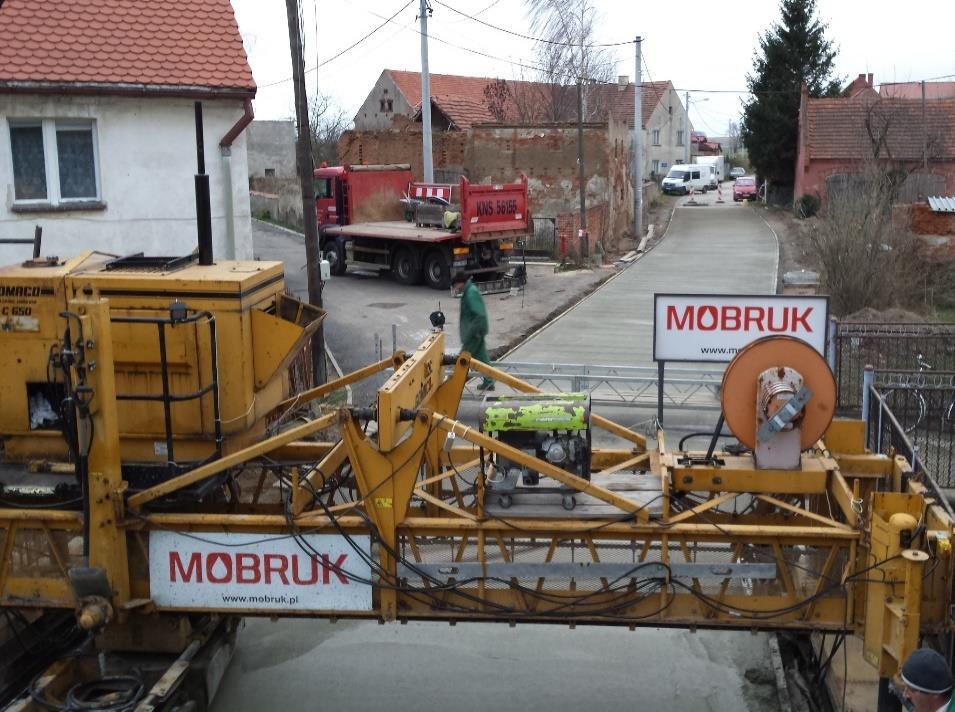

14 Układanie nawierzchni przy budynkach lub ogrodzeniach Dojazd betonomieszarki, kotwy na połączeniach płyt Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 14

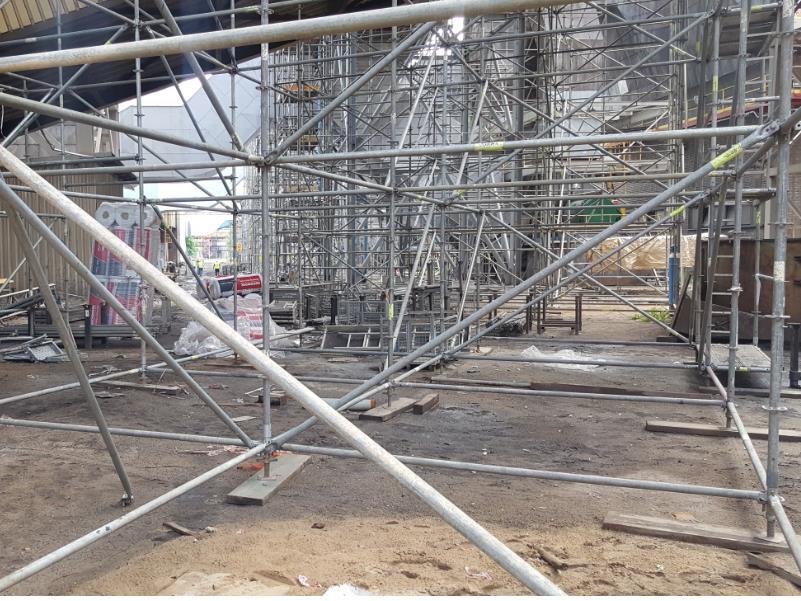

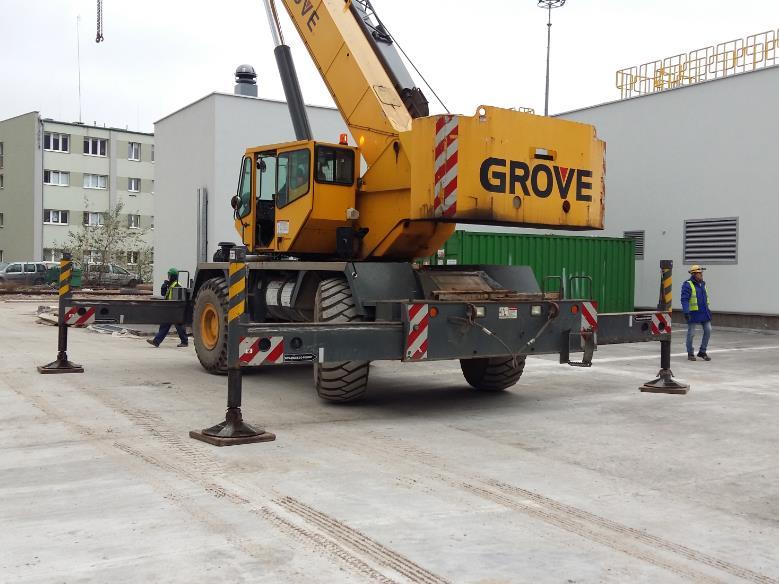

15 Kolizja z innymi pracami Konieczność zapewnienia przejezdności, etapowanie prac; termin udostępnienia do ruchu Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 15

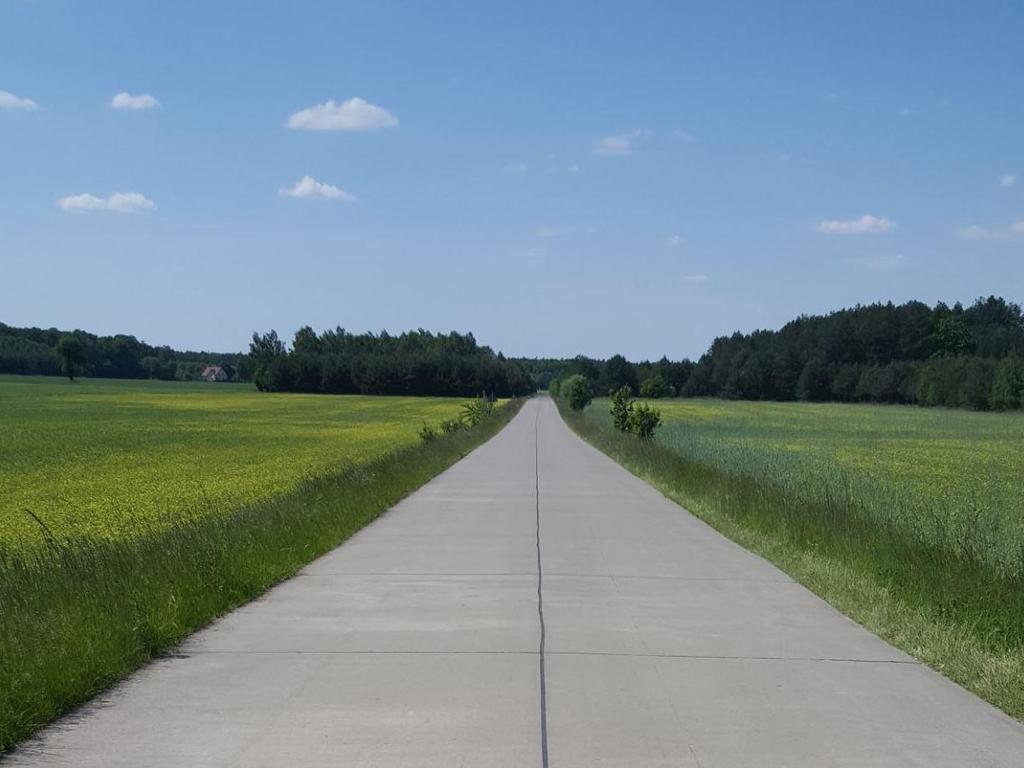

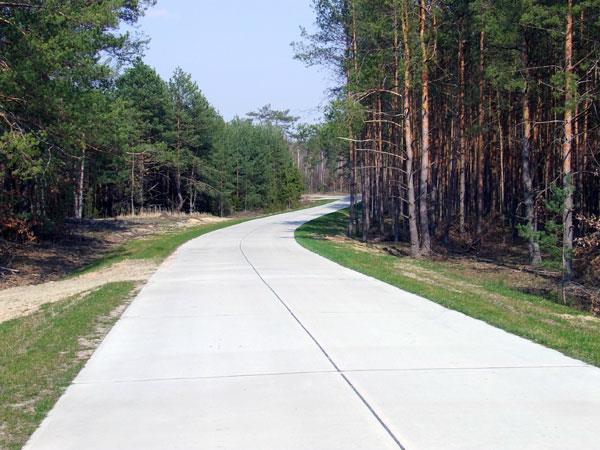

16 2006 r r. Inwestor: powiat opatowski, woj. świętokrzyskie 25 tys. m 2 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 16

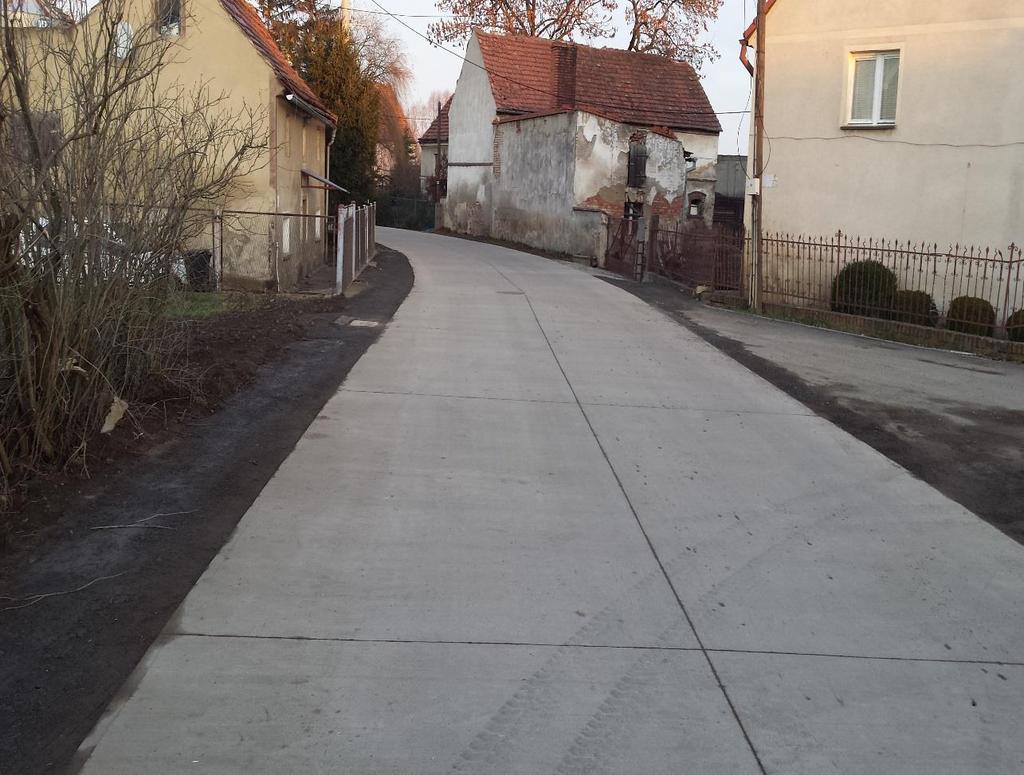

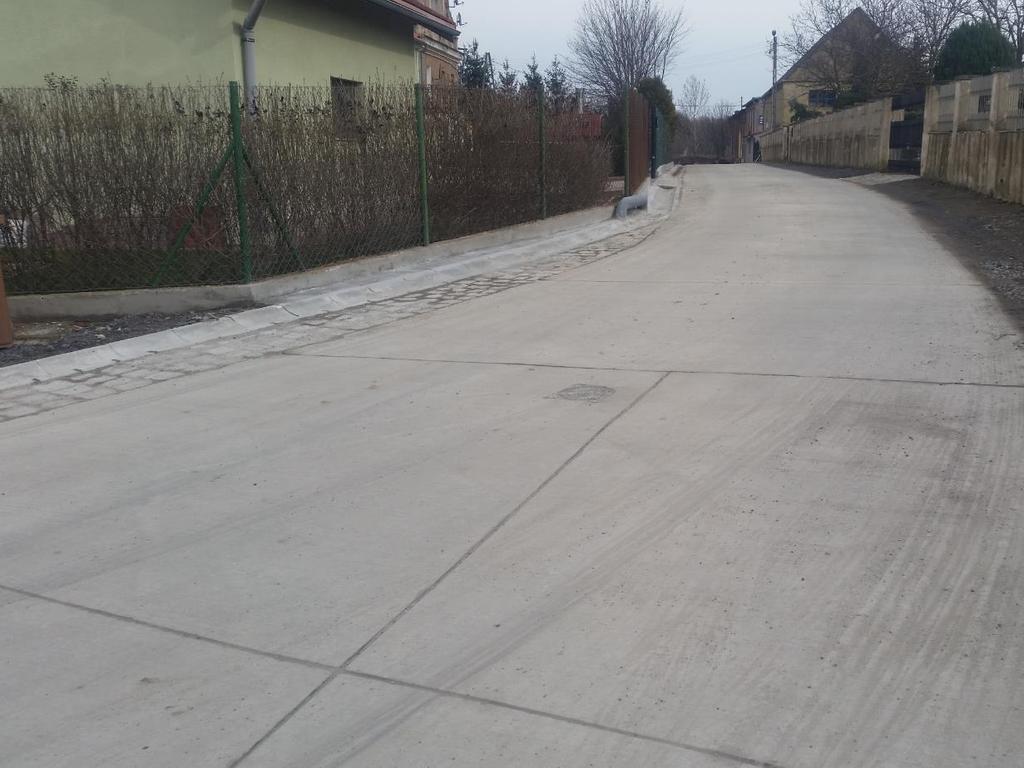

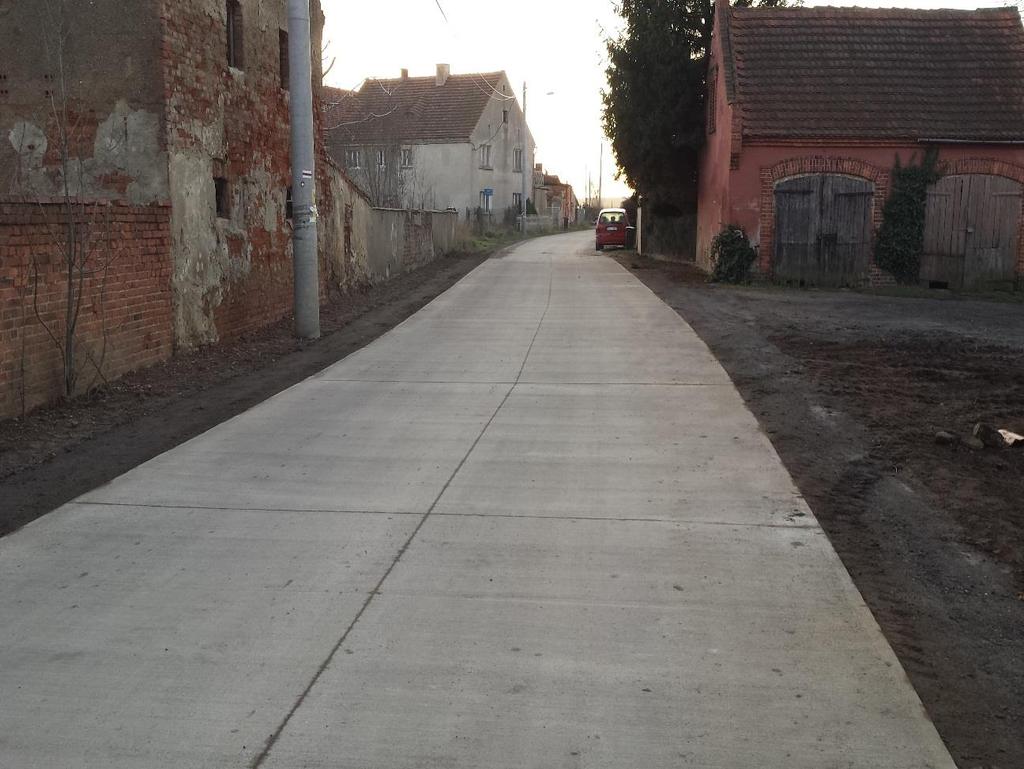

17 Bartoszów Raczkowa Lata budowy 2014, 2015, rozbudowa w 2016 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 17

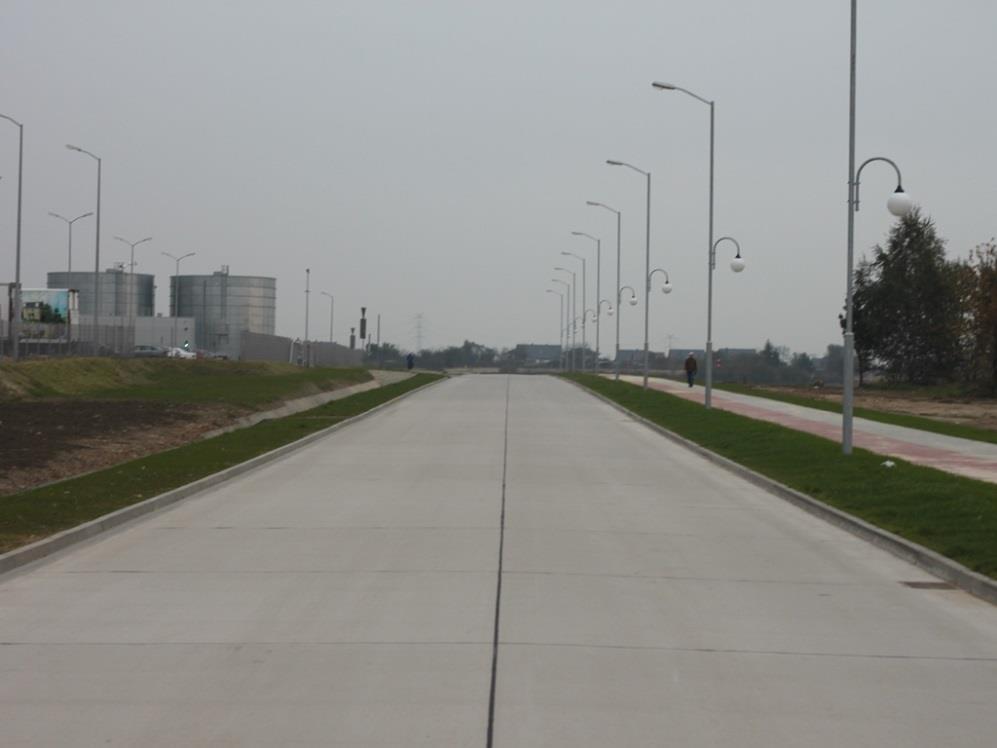

18 Droga do strefy przemysłowej, woj. śląskie, powierzchnia 2,8 tys. m 2, rok budowy 2014 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 18

19 Płyta postojowa Lotnisko Okęcie, Warszawa, powierzchnia 8500m 2 Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 19

20 9 tys. m 2, woj. śląskie Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 20

21 DANE KONTAKTOWE Mo-BRUK SA Tobiasz Mokrzycki Niecew 68 Wiceprezes Zarządu Korzenna tel Mo - BRUK S.A. NAWIERZCHNIE BETONOWE 21
