1 25 lat doświadczeń w budowie nawierzchni betonowych w Polsce Piotr KIJOWSKI Stowarzyszenie Producentów Cementu Suwałki, 15 marca 2018r.

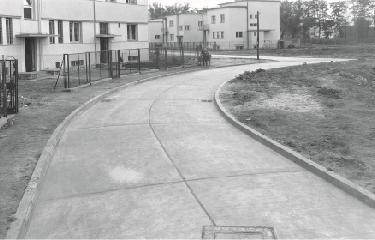

2 1912 r. Kraków pierwsza nawierzchnia betonowa od 1924 r. budowa nawierzchni betonowych na ulicach Krakowa Kraków, ul.karłowicza Kraków, ul. Grottgera Nawierzchnia betonowa rok budowy 1937

3 HISTORIA Początek lat 90-tych: W oparciu o europejskie, ale również polskie doświadczenia postawiono tezę: Beton jest technicznie i ekonomicznie uzasadnioną alternatywą dla nawierzchni asfaltowych

4 HISTORIA 1995 rok Udział SPC w pierwszych Targach AUTOSTRADA-POLSKA w Kielcach

5 DROGI BETONOWE działalność informacyjna i promocyjna Konferencje i Seminaria Targi Autostrada-Polska Pokaz budowy drogi betonowej Szkolenia dla projektantów Publikacje: książki, poradniki, artykuły Filmy Strona Internetowa:

6 Konferencja: Drogi lokalne Kraków, lutego 1999r.

7 PUBLIKACJE Książka: Nawierzchnie drogowe z betonu cementowego Prof. Antoni Szydło 2004

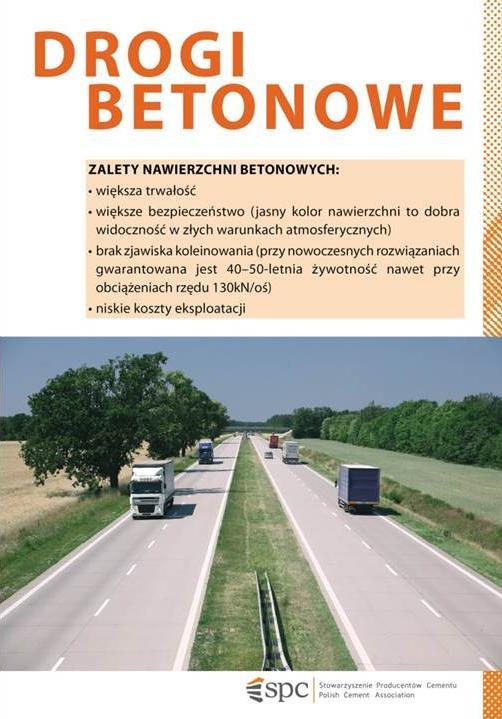

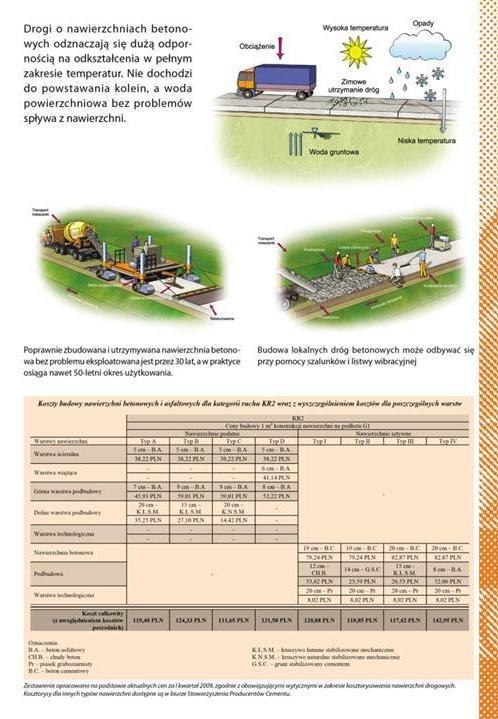

8 PUBLIKACJE Poradniki i broszury informacyjne

9 Targi AUTOSTRADA-POLSKA Kielce Pokaz budowy drogi betonowej 2005

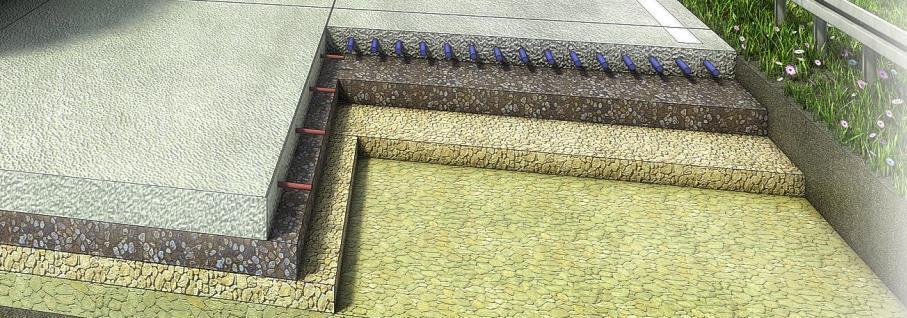

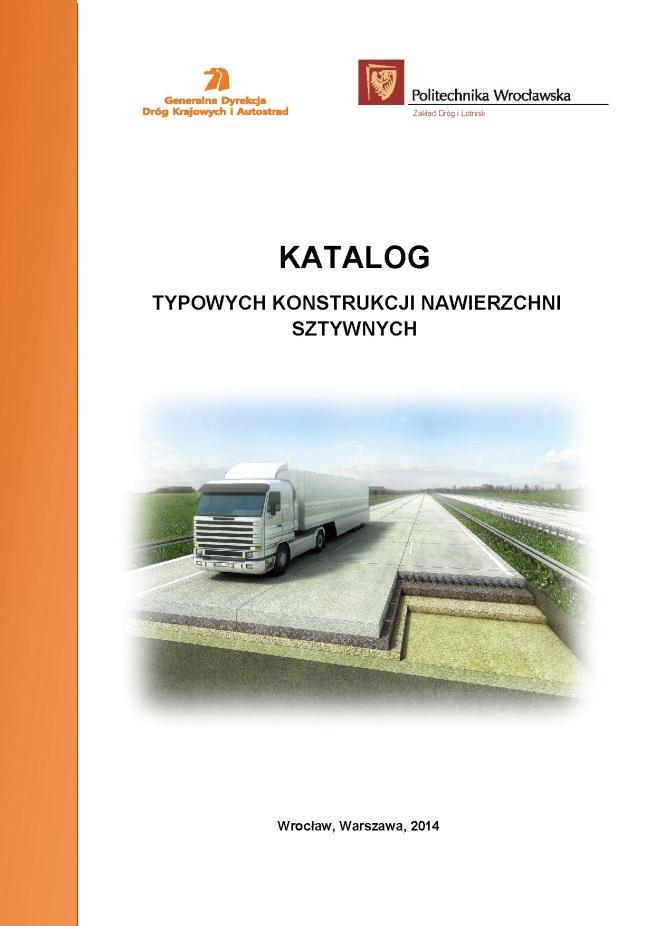

10 Nowe dokumenty techniczne: Ogólne Specyfikacje Techniczne Katalog Typowych Konstrukcji Sztywnych

11 Na polskich drogach jest miejsce dla różnych technologii!

12 Dlaczego NAWIERZCHNIE BETONOWE?

13 ZALETY NAWIERZCHNI BETONOWYCH Większa trwałość (przeciętnie 2,5 3,5 razy większa niż asfaltowych) Brak zjawiska koleinowania (przy nowoczesnych rozwiązaniach gwarantowana jest letnia żywotność nawet przy obciążeniach rzędu 130 kn/oś) Większe bezpieczeństwo (jasność dobra widoczność w złych warunkach atmosferycznych) Mniejsze opory toczenia mniejsze zużycie paliwa (5-10%)

14 Koszty budowy i utrzymania

15 Niższe whole life costs 38,6% Całkowity koszt CZK/m Lata eksploatacji nawierzchni Nawierzchnia betonowa D23 Nawierzchnia asfaltowa D24 Źródło: Dyrekcja Dróg i Autostrad, Brno, Republika Czeska

16 KR 1 - KR 7 ASFALT vs BETON Nawierzchnie podatne - ASFALTOWE Nawierzchnie sztywne - BETONOWE Kategoria ruchu Typ A1 Typ A2 Typ A3 Typ B Typ C Typ D Typ I Typ II Typ III Typ IV KR1 112,08 94,10 92,94 106,74 129,12 95,14 105,96 133, ,23-110,82 KR2 133,53 115,55 114,39 136,46 149,26 124,42 112,99 140, ,74-114,33 KR3 158,37 140,39-163,95 174,60-126,08 155, ,56-132,17 KR4 185,37 167,39-190,24 200,84-130,61 160,16 152,58-137,68 KR5 212,86 194,88-216,58 215,14-185,89 188,26 163,52 - KR6 239,30 221,32-242,89 234,17-195,07 197,44 169,35 - KR7 252,54 234,56-256,03 247,36-204,22 206,60 181,86 222,96 - Dane: Sekocenbud IV kw. 2017

17 Porównanie kosztów budowy nawierzchni betonowych i asfaltowych dla kategorii ruchu KR1 to KR asfalt beton KR1 KR2 KR3 KR4 KR5 KR6 KR7 Data: SEKOCENBUD IV kw. 2017

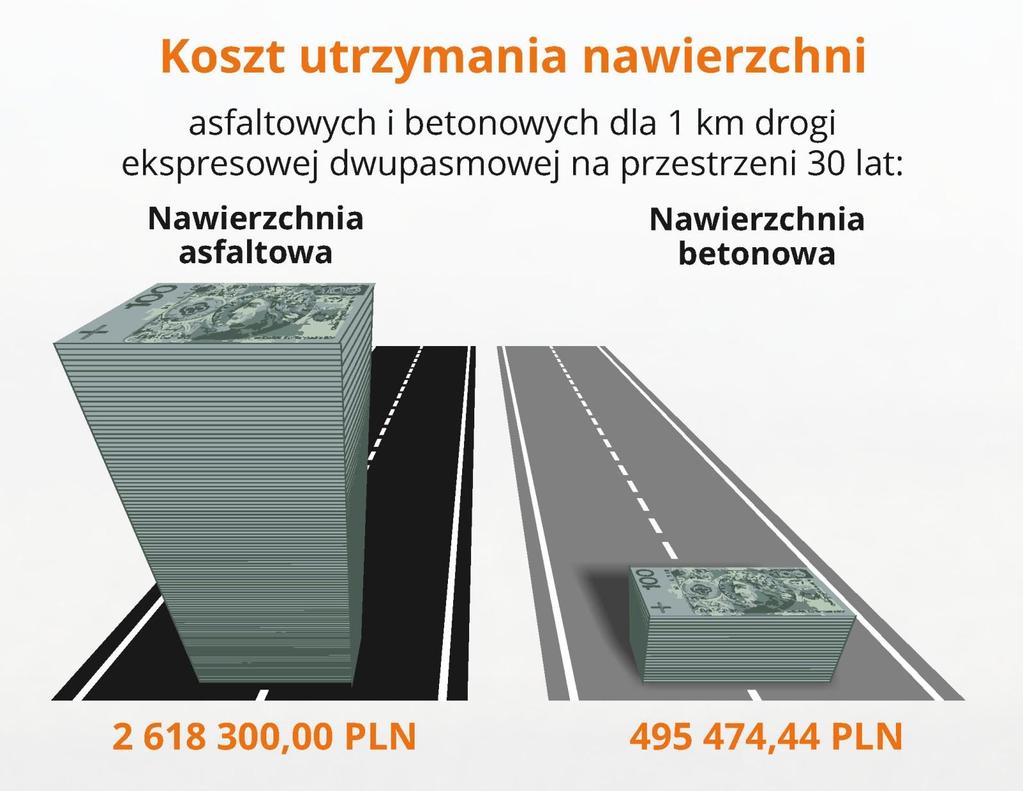

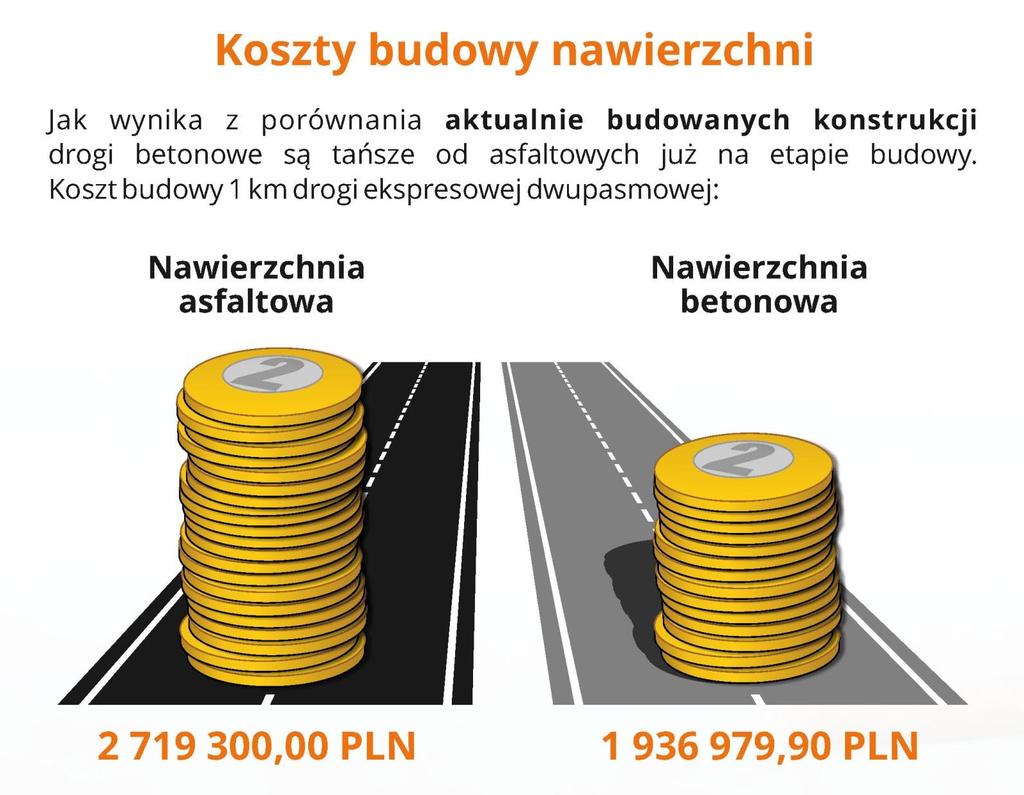

21 Koszty całkowity Zestawienie łącznych kosztów budowy, remontu oraz utrzymania przez okres 30 lat 1 km drogi ekspresowej dwupasmowej pokazuje, że nawierzchnie betonowe są dwa razy tańsze od asfaltowych Koszt budowy Asfalt Koszt utrzymania Beton Koszt całkowite ,00 PLN ,34 PLN Różnica 54,4%

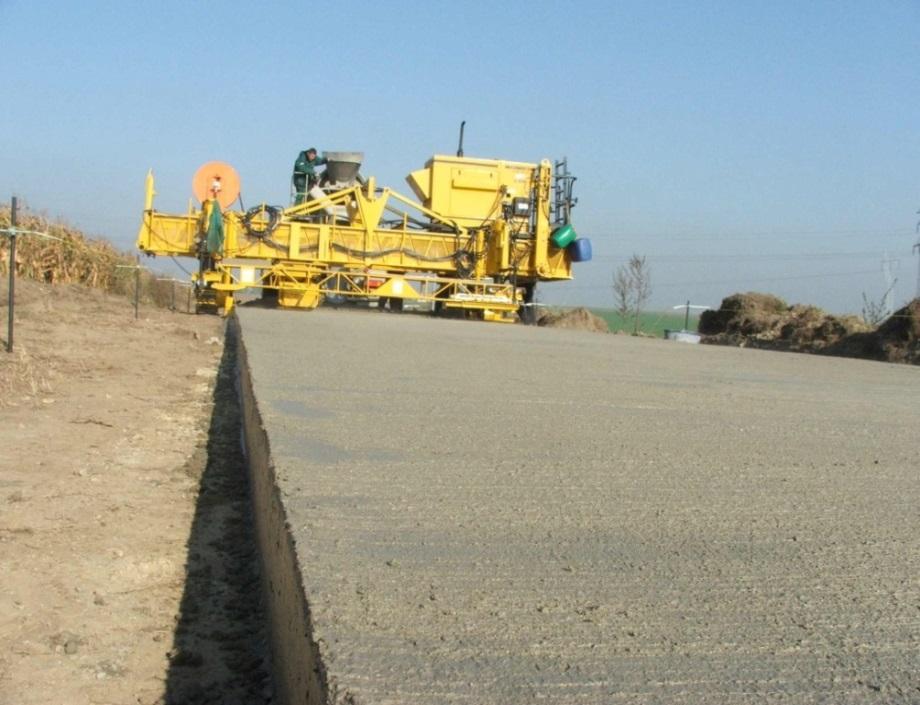

22 Koszty budowy Droga betonowa w Ujeździe 5km, budowa 2006r. Koszty (ceny brutto) i gwarancja Betonowa 95,45 PLN/m 2 Gwarancja 10 lat Asfaltowa 91,83 PLN/m 2 Gwarancja 5 lat

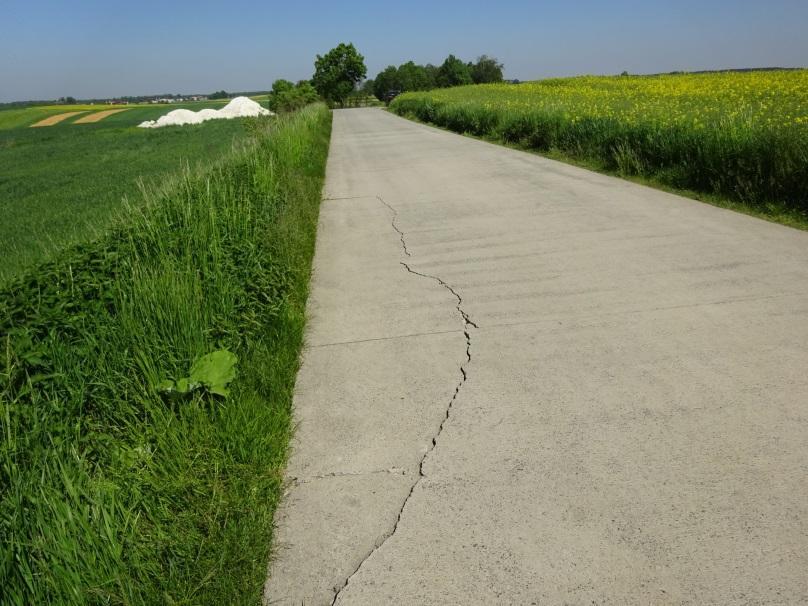

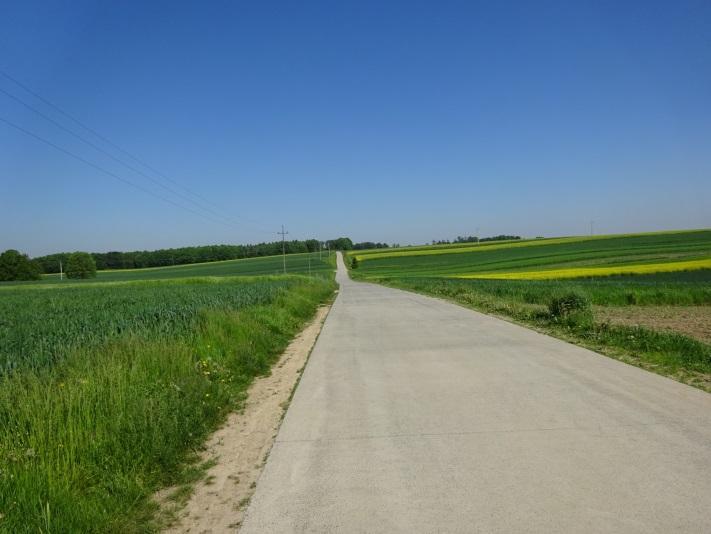

23 Ujazd Zimna Wódka 2016r.

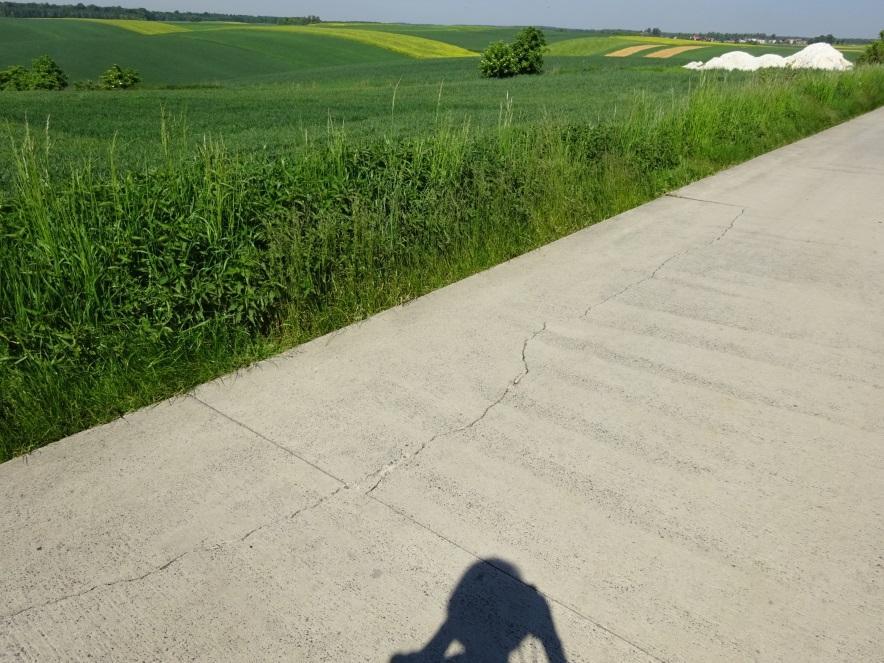

24 Prace remontowe i konserwacyjne na drogach betonowych w Gminie Ujazd W ciągu 10 lat eksploatacji dróg betonowych w gminie Ujazd nie wykonano żadnych remontów i nie poniesiono żadnych kosztów. Po przeprowadzonym przeglądzie w 2016 roku zauważono na drodze Ujazd Zimna Wódka (eksploatowanej 10 lat) podłużne pęknięcia i rysy na dł. ok. 10 mb. 10m / 5000m 0,2%

25 woj. świętokrzyskie Gliniany - Teofilów 4.5 m x 5300 m 2006

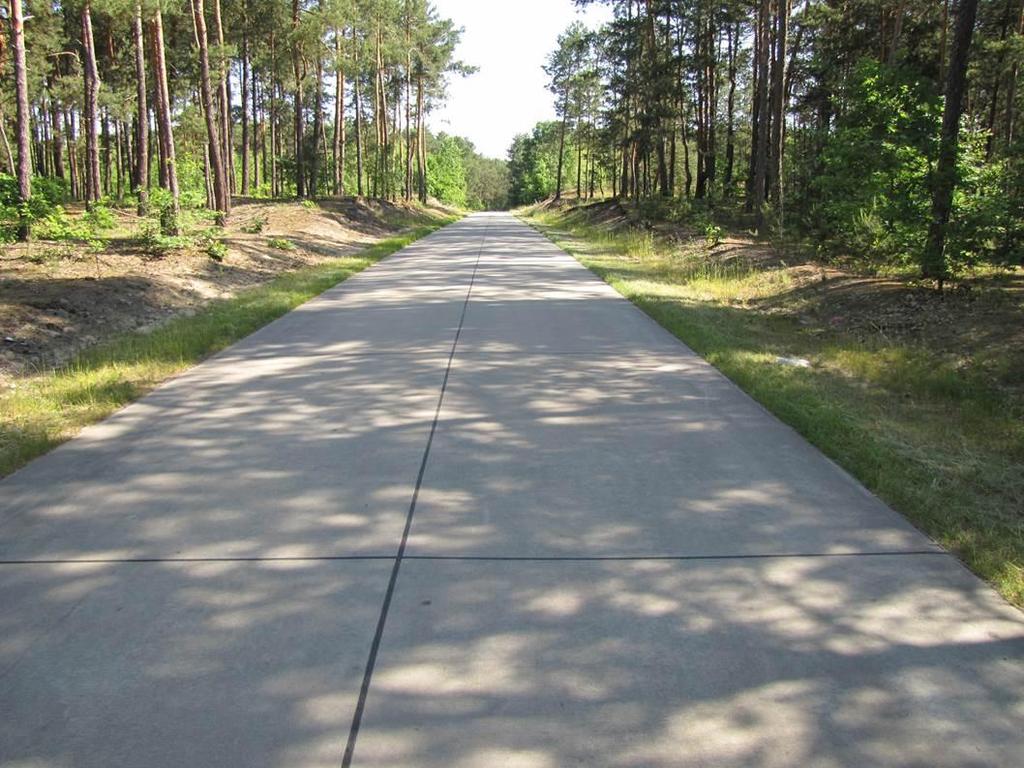

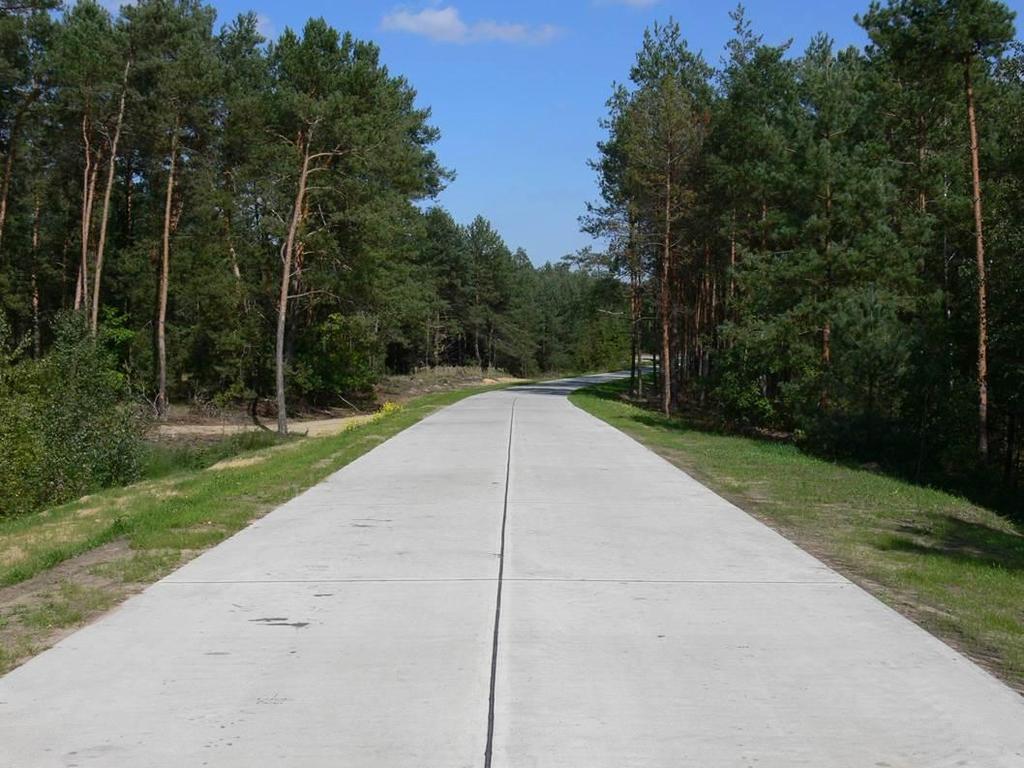

26 woj. świętokrzyskie Gliniany - Teofilów

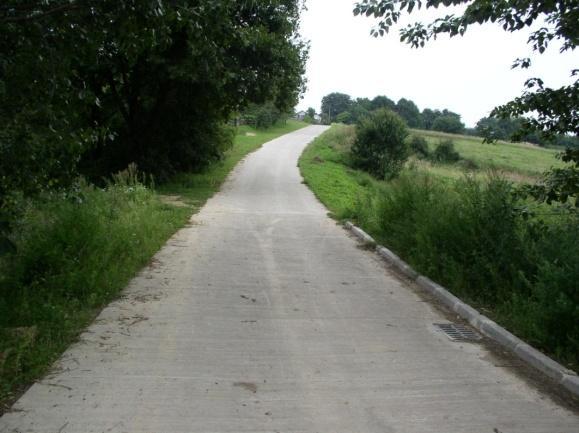

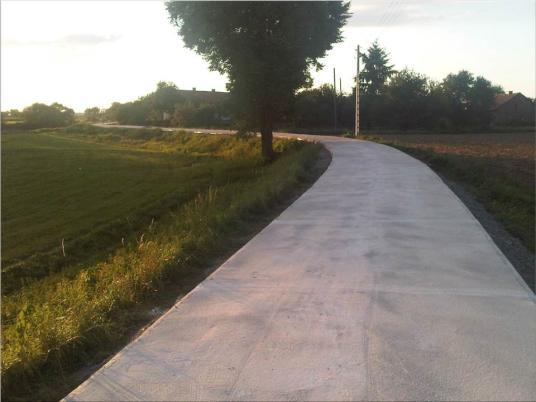

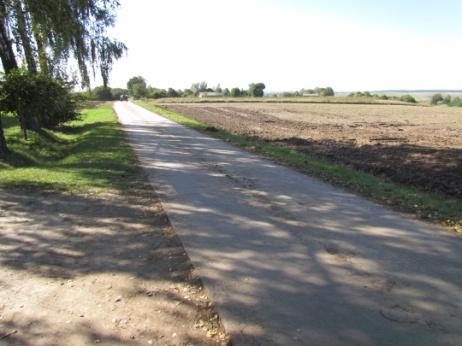

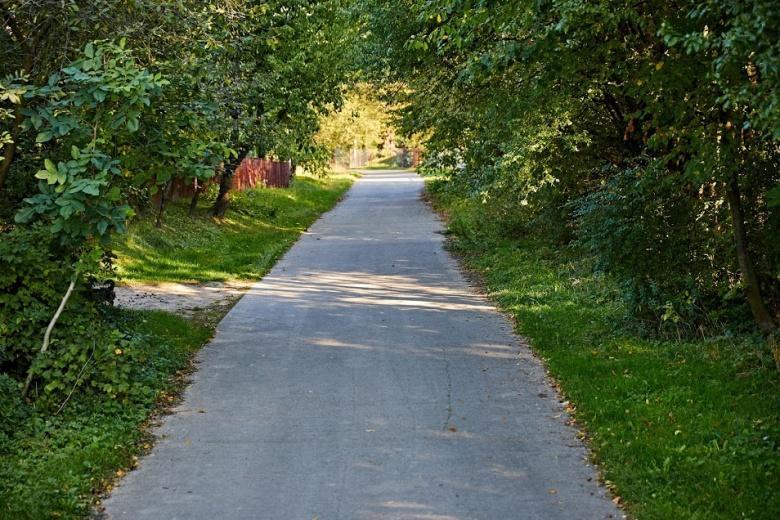

27 Przykłady betonowych dróg lokalnych

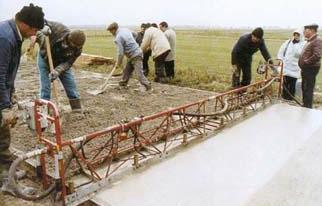

28 woj. łódzkie Skomlin - Zbęk 750 m x 4 m 1999 r.

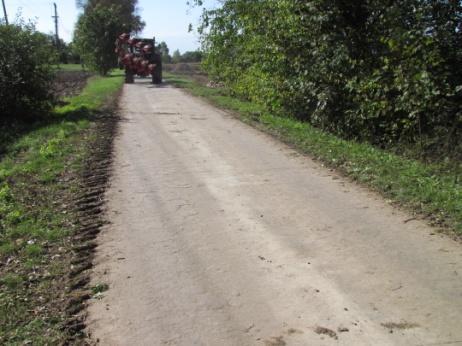

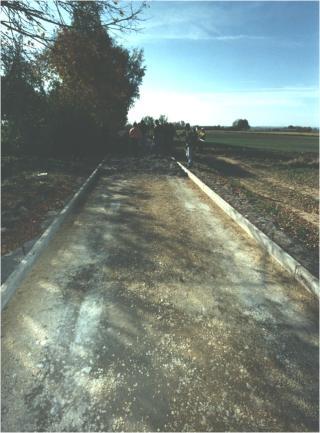

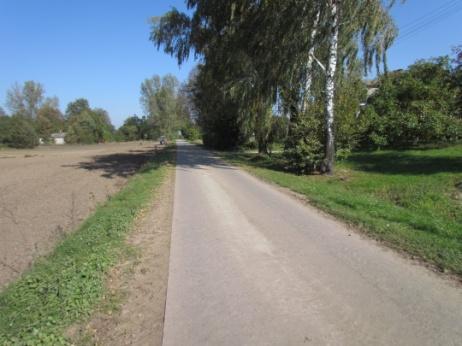

29 3 m x 600 m, 2000r. woj. lubelskie Ratyczów gm. Łaszczów CEM I 32,5 R ; CEM II/B-S 32,5 R ; CEM III/A 32,5 N

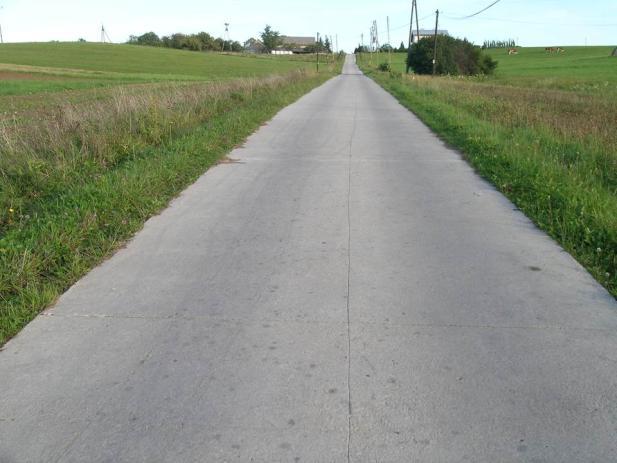

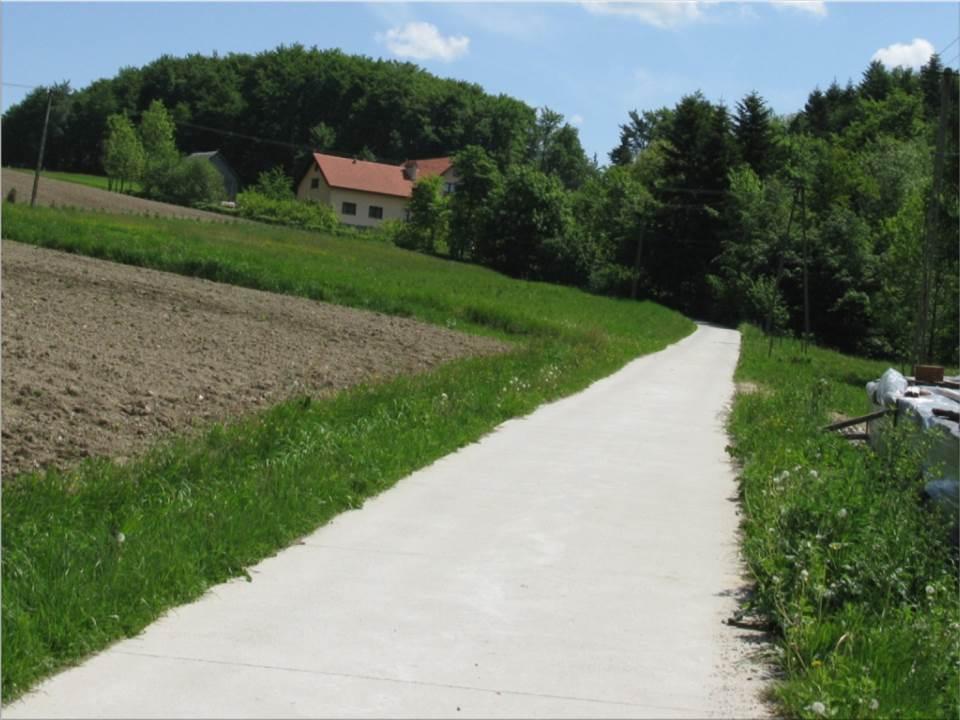

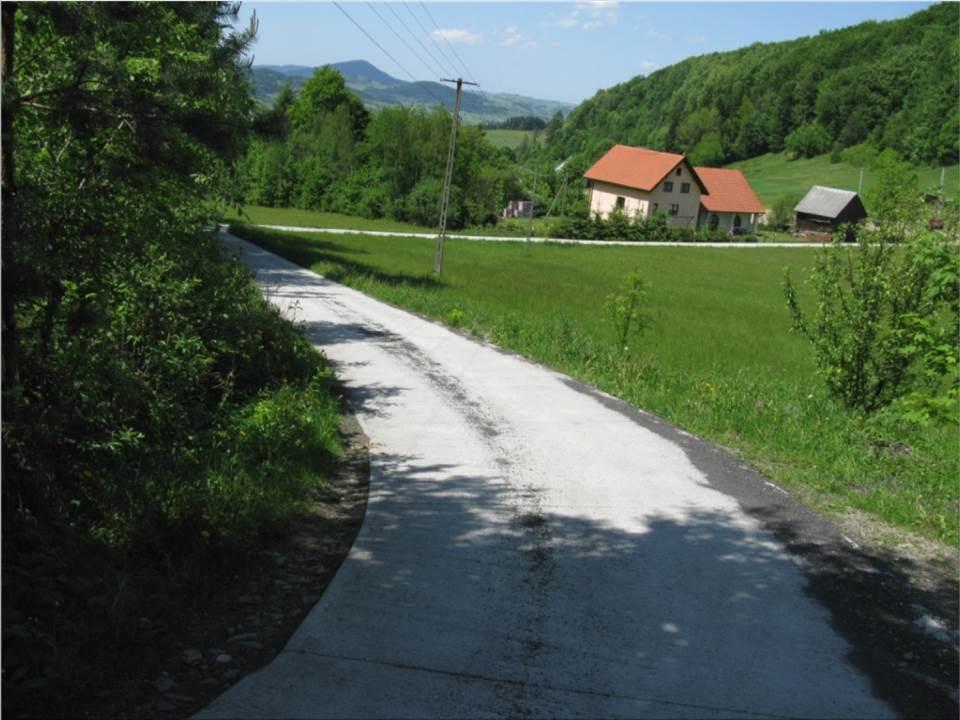

30 woj. małopolskie Korzenna ~ 250 km Piwniczna Grybów

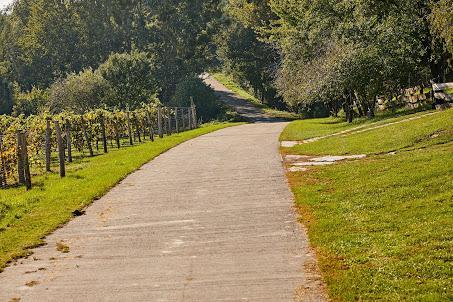

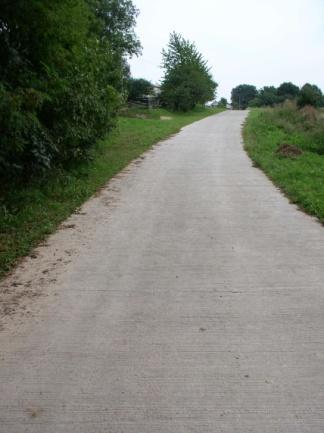

31 woj. lubelskie Majdan Ostrowski gm. Wojsławice 4 m x 600 m 2003

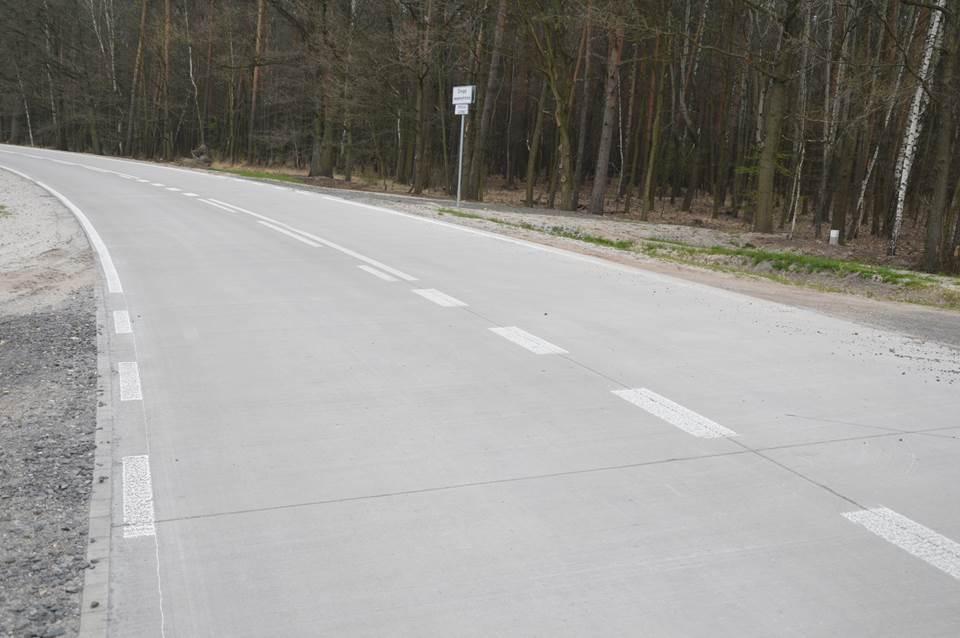

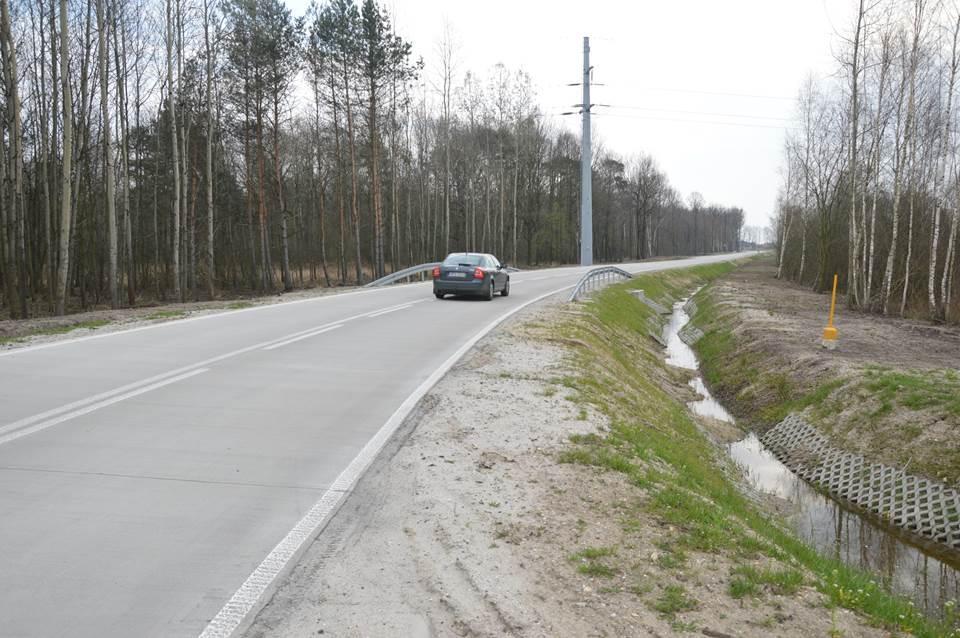

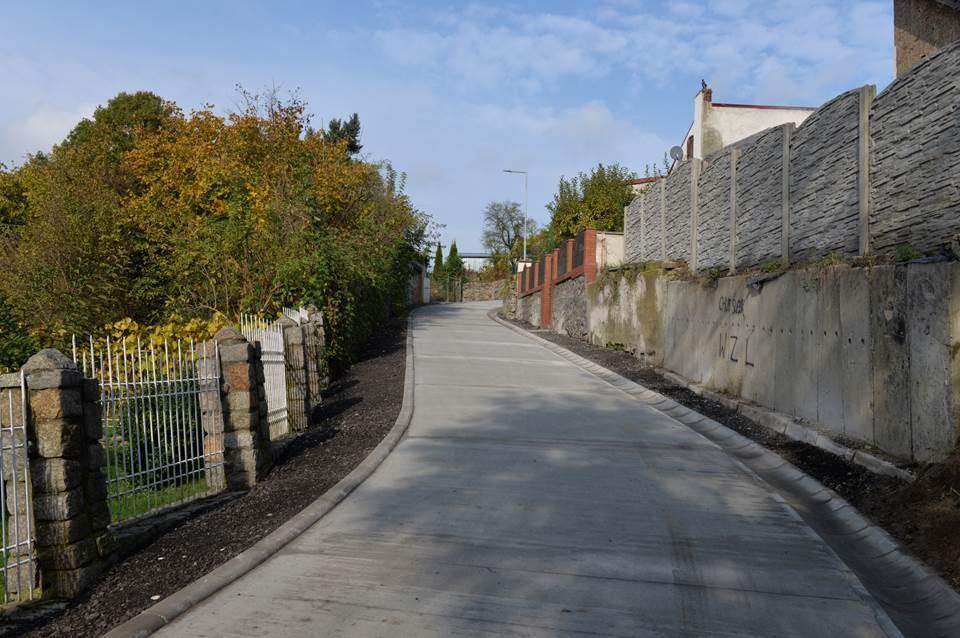

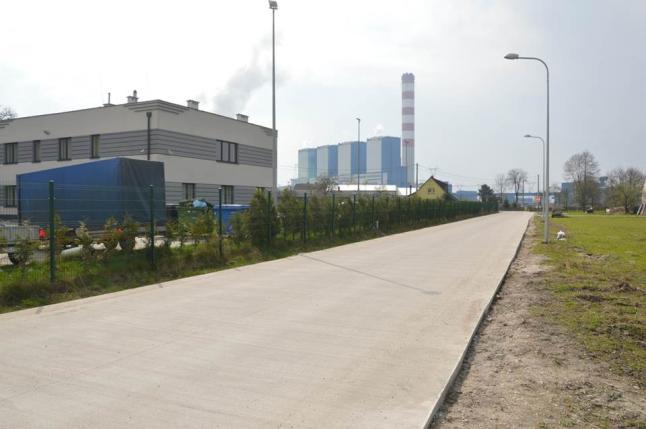

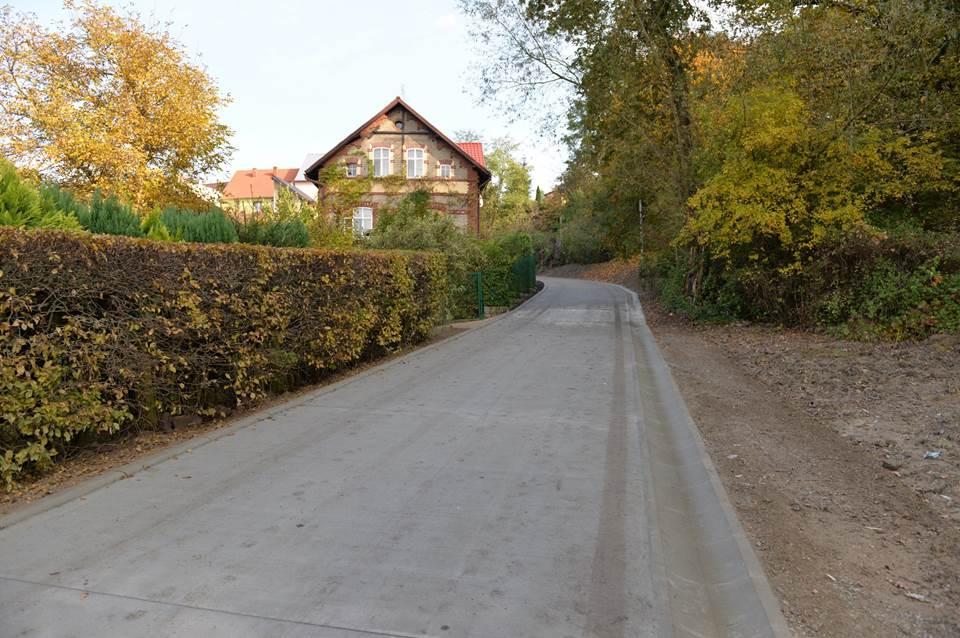

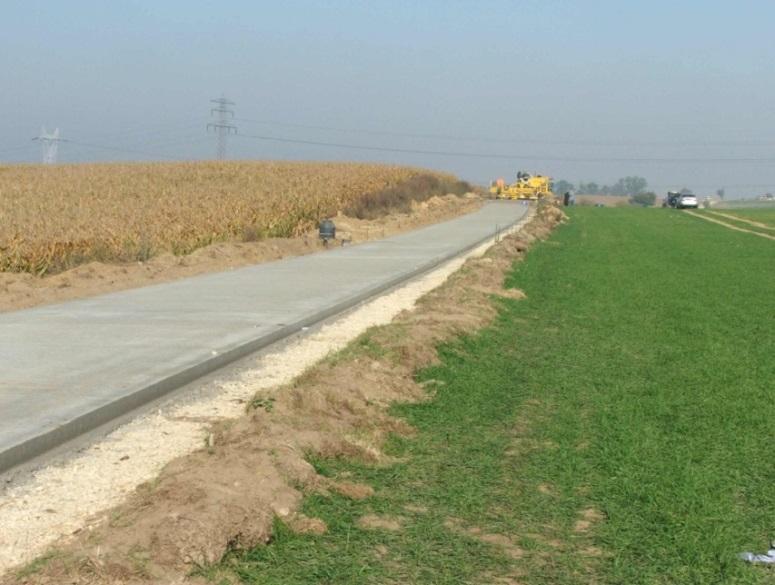

32 woj. opolskie Brzezie k.opola 7 m x 1570 m 2013

33 woj. lubuskie Nowogród Bobrzański KR1 205m x 3,5 (3,0) m

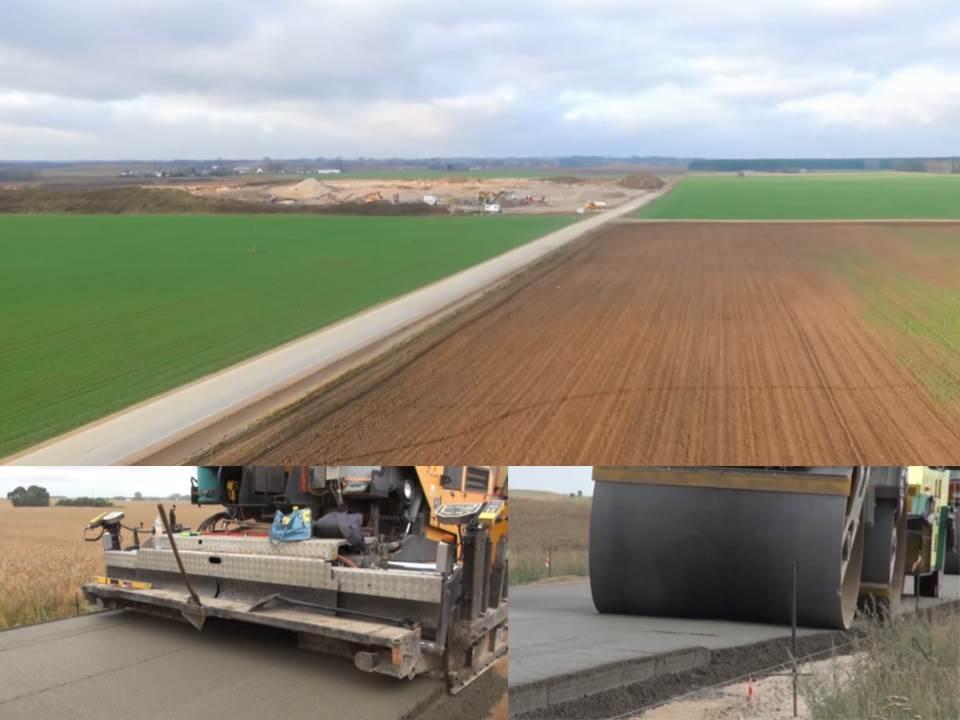

34 woj. podlaskie Technologia betonu wałowanego (Roller Compacted Concrete) Suwałki m x 6 m Gmina Gołdap m

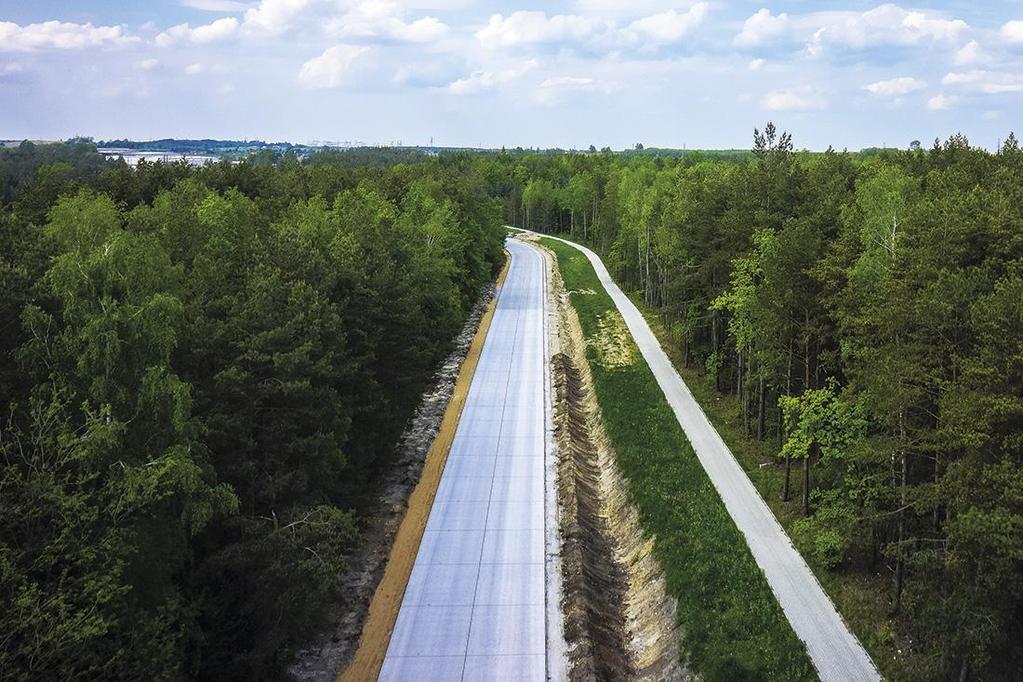

35 woj. łódzkie Trębaczew 2017 KR6 2,7 km x 7 m

36 Przykłady betonowych dróg miejskich

37 Nawierzchnia betonowa w Tarnowie-Mościcach, ul.glogowa, Na drugim planie widoczny historyczny budynek Ignacego Mościckiego, Prezydenta Polski w latach

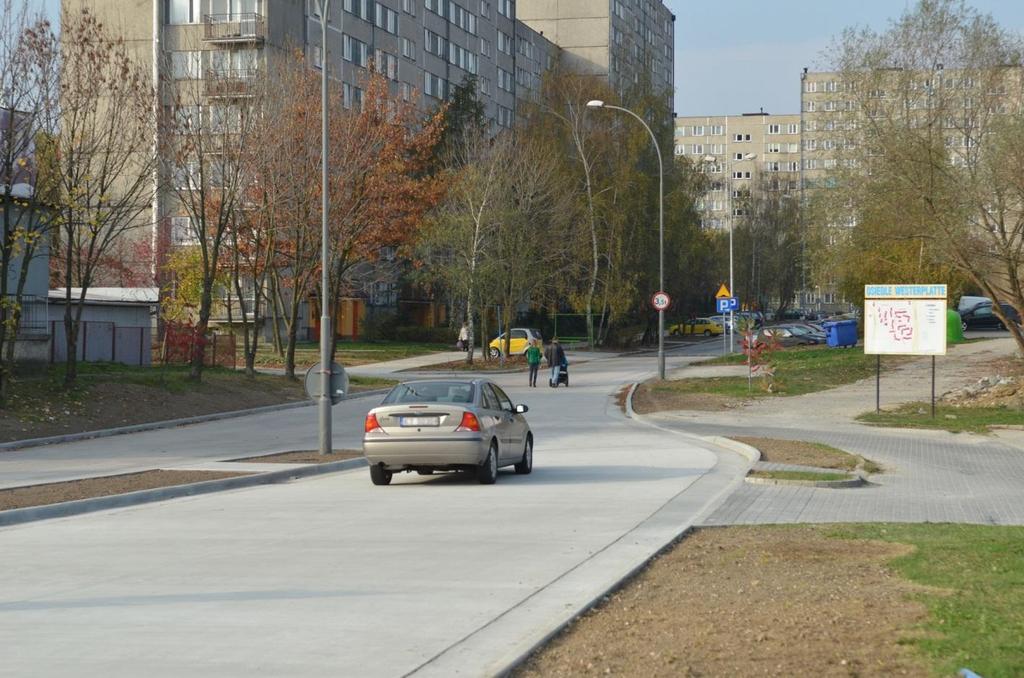

38 Nawierzchnia betonowa Tarnów, ul.westerplatte

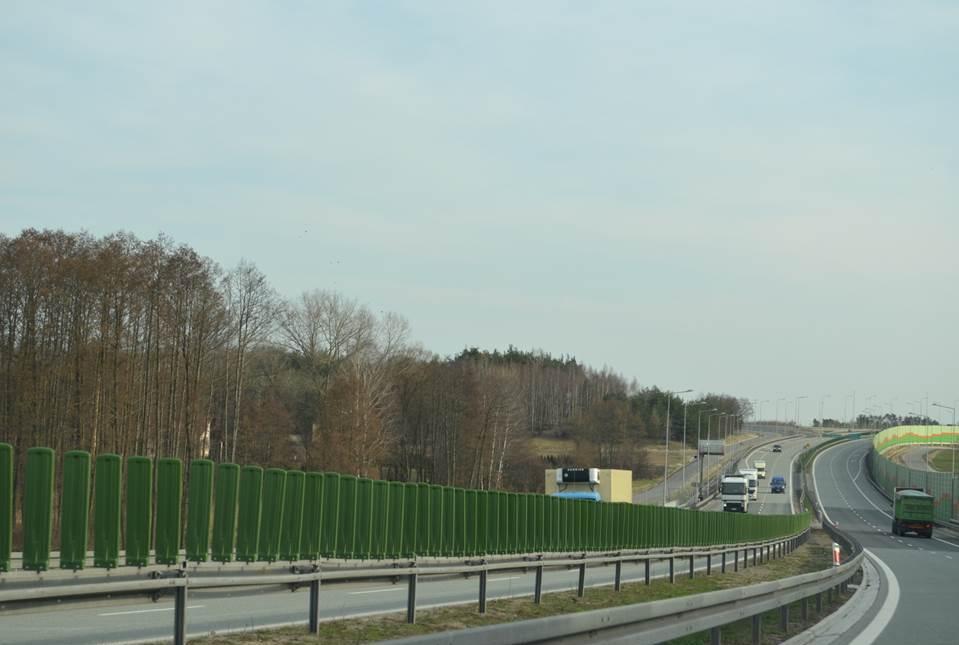

39 Przykłady betonowych dróg ekspresowych

40 S2 Polichno Rawa Mazowiecka

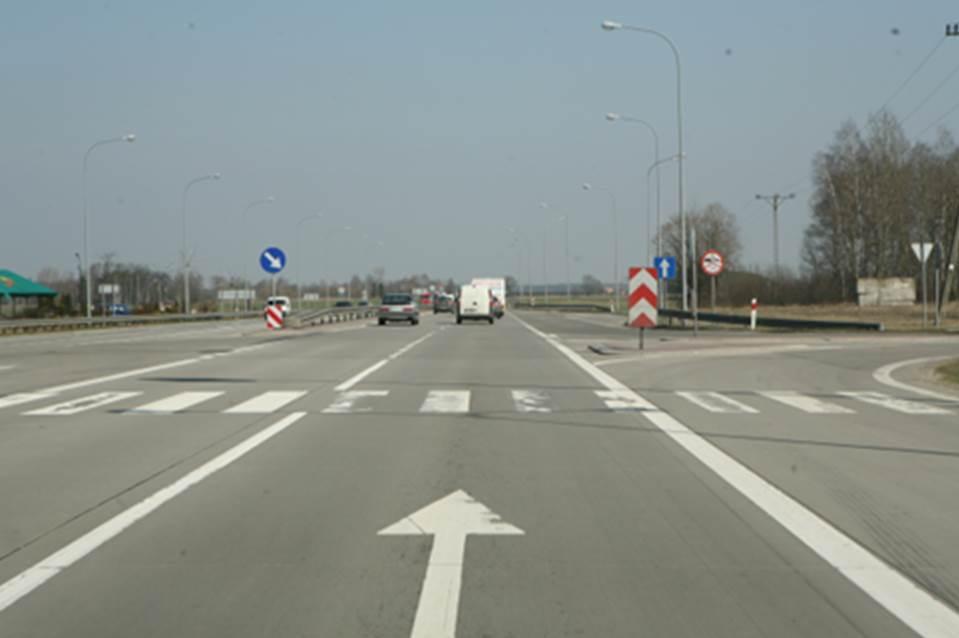

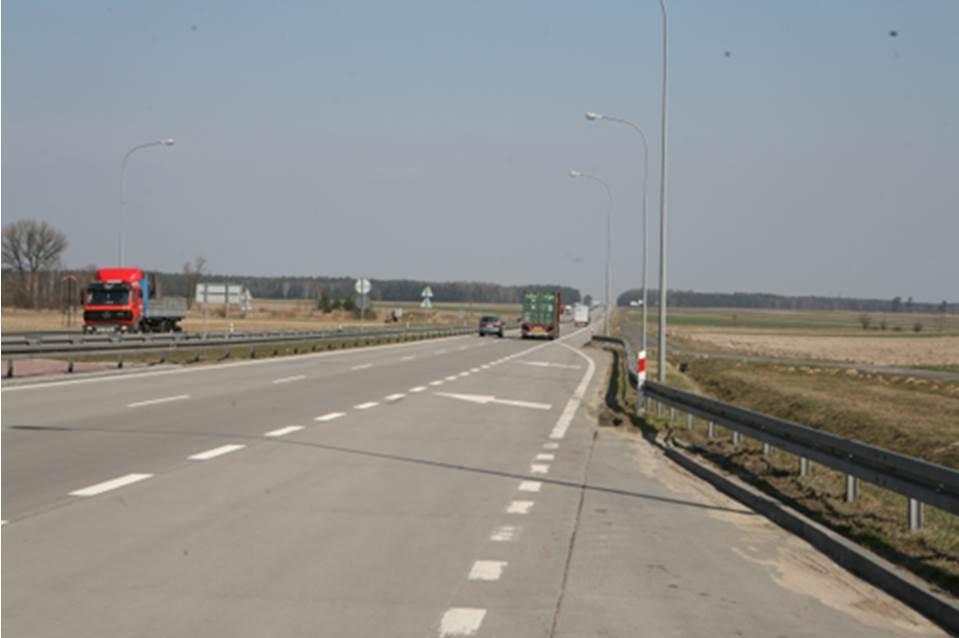

41 S2 Polichno Wolbórz

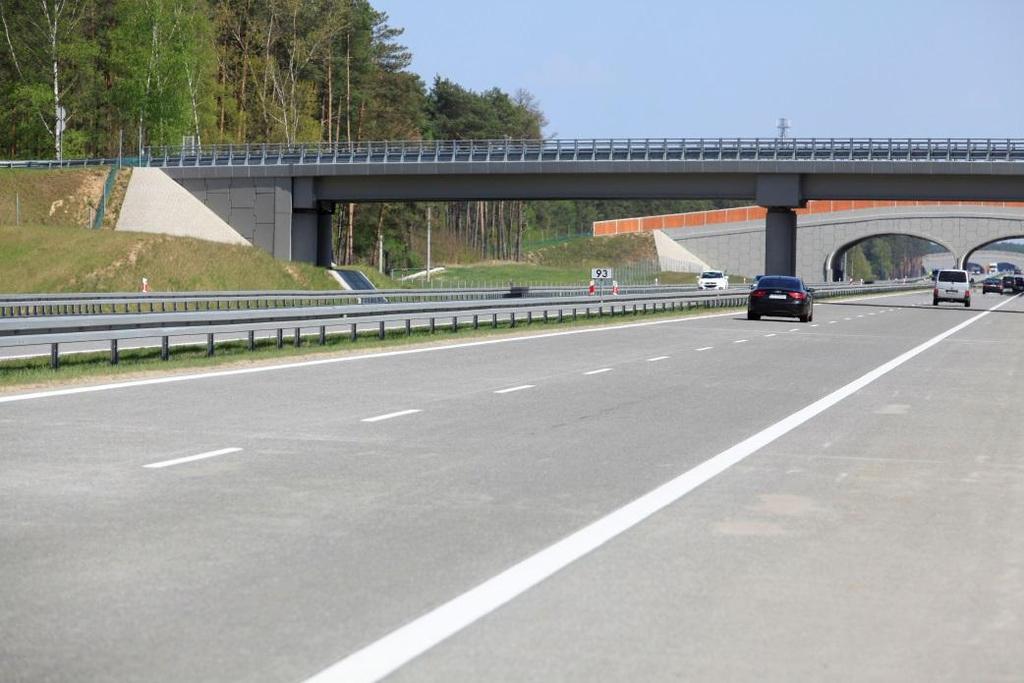

42 Przykłady betonowych autostrad

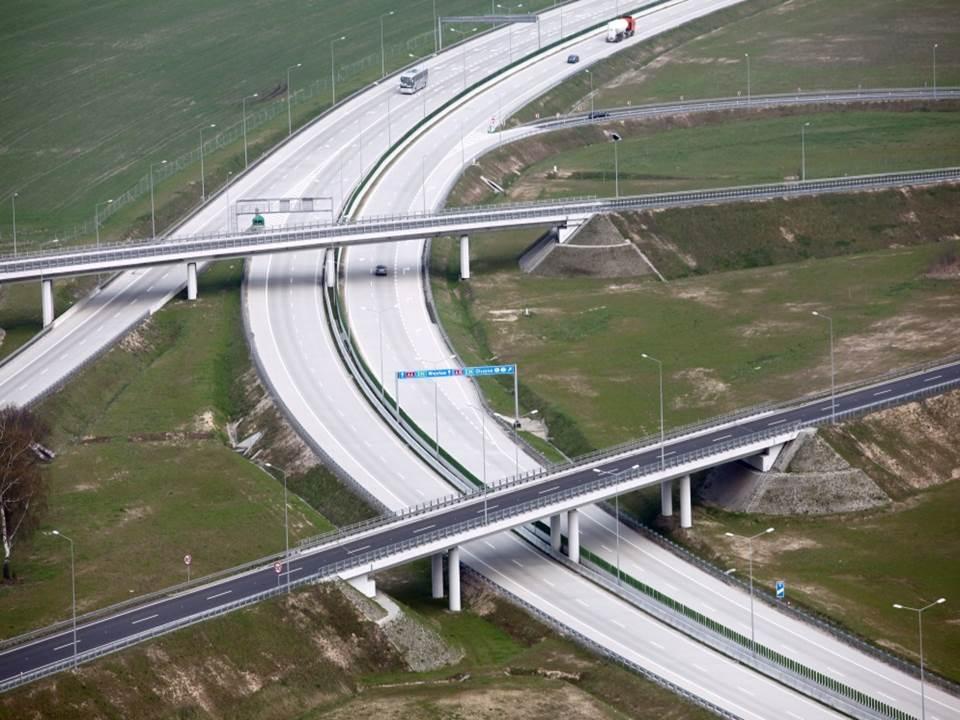

43 A4/A18 A2 Nowy Tomyśl - Świecko

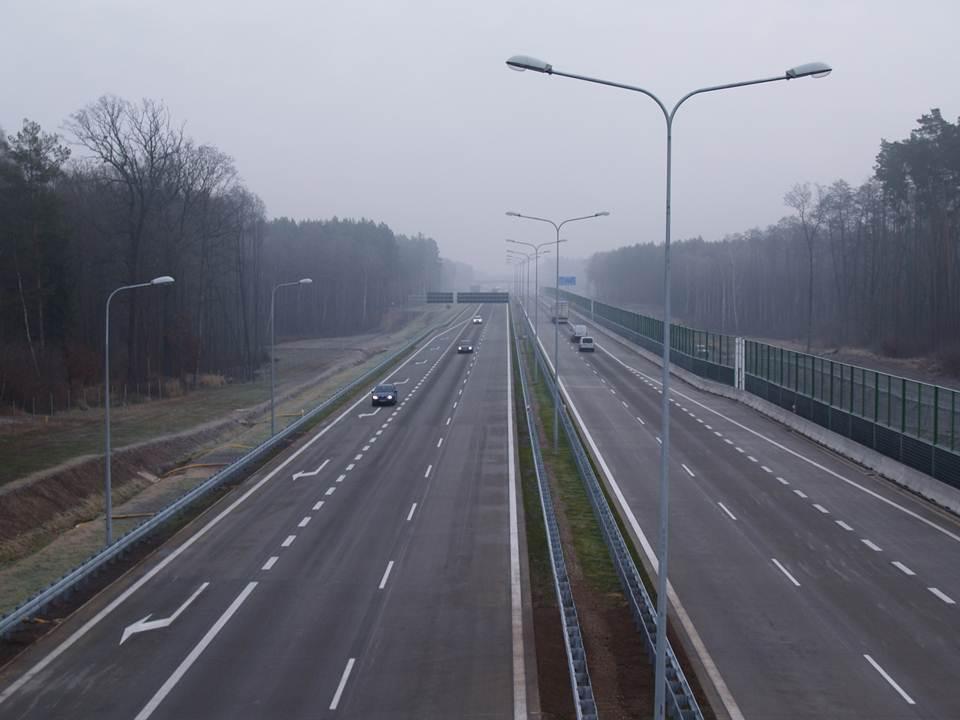

44 A2 Nowy Tomyśl - Świecko

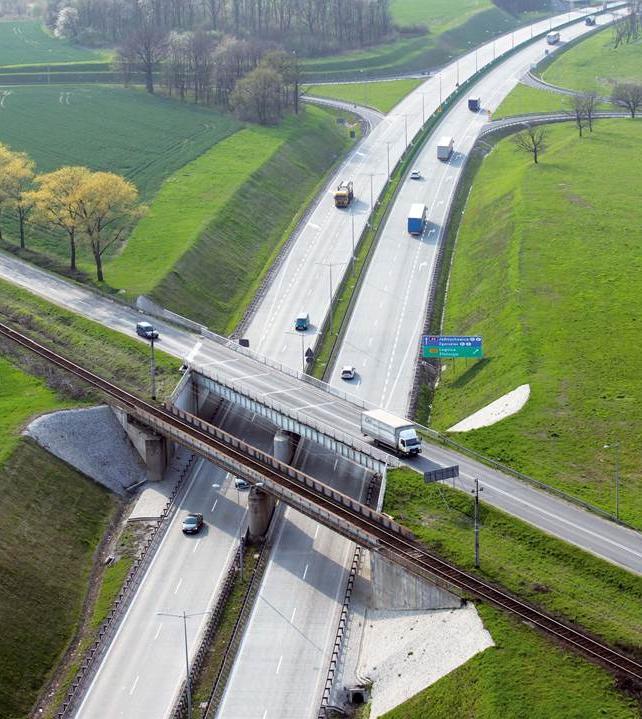

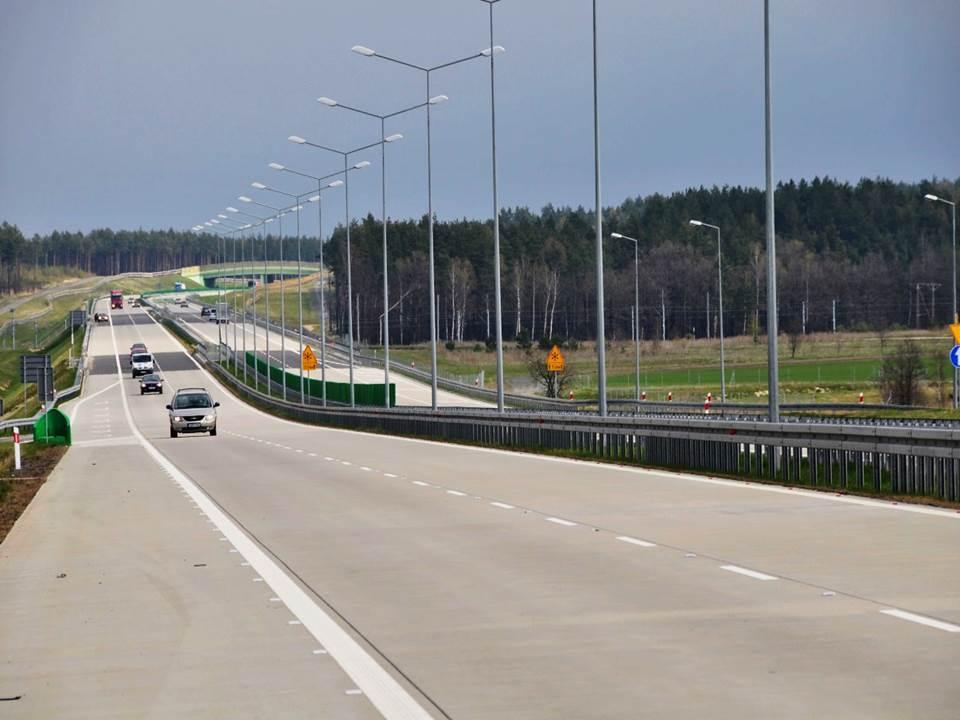

45 A4 Jędrzychowice-Krzyżowa A4 Wrocław-Legnica

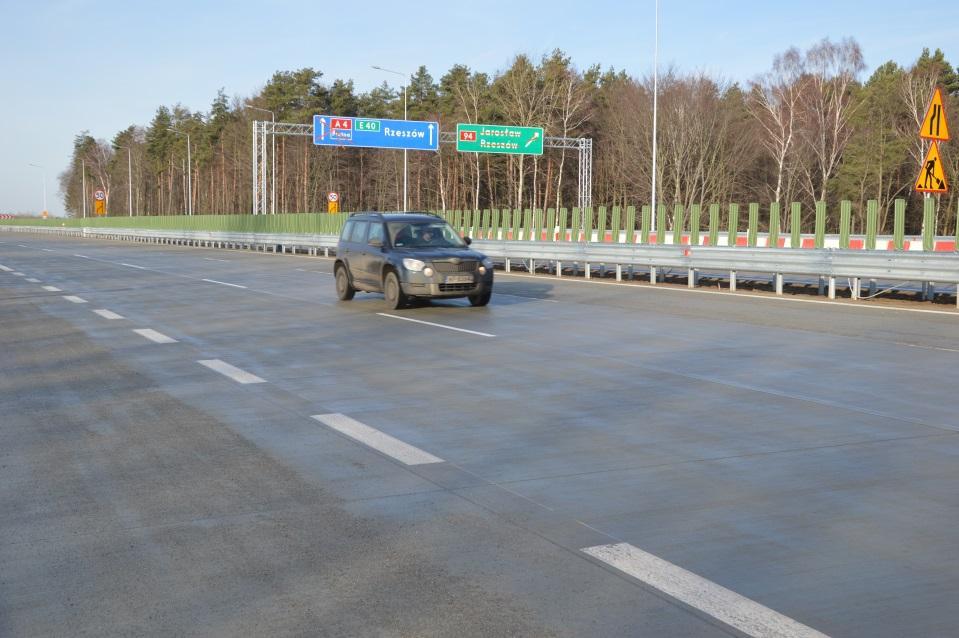

46 Autostrada A4 Radymno-Korczowa

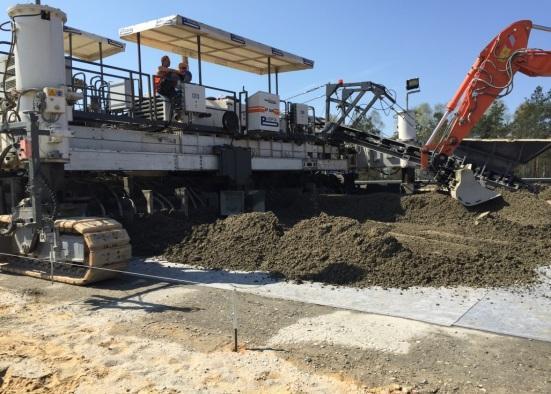

47 A1 Stryków-Tuszyn

48 NAWIERZCHNIE BETONOWE W POLSCE Autostrady i drogi ekspresowe ~ 650 km Drogi samorządowe ~ 800km

Program budowy dróg w latach 2015-2023 istniejące naw. asfaltowe projektowane naw.

49 Program budowy dróg w latach istniejące naw. asfaltowe projektowane naw. asfaltowe istniejące naw. betonowe projektowane naw. betonowe inne planowane drogi ekspresowe

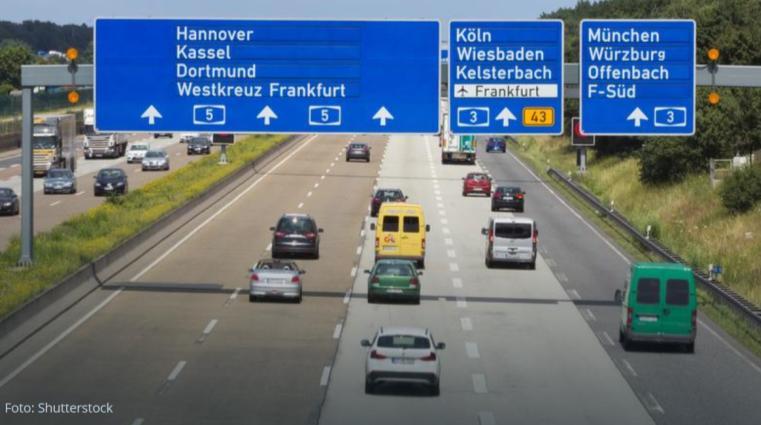

50 Błędy są kosztowne Niemcy - A14 i A9 (Saksonia-Anhalt) Siewierz - S1 Lotnisko w Modlinie

51 Nawierzchnie betonowe kierunki rozwoju

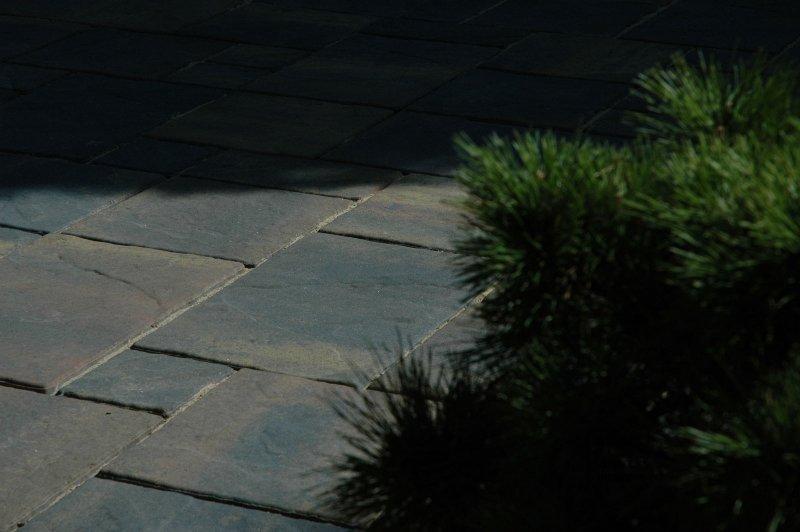

52 Betonowe nawierzchnie dekoracyjne

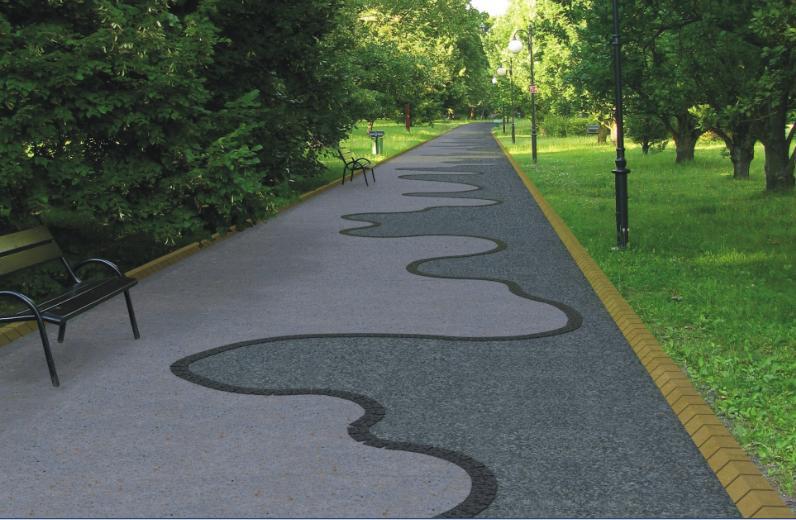

53 Warszawa - Ścieżka w parku

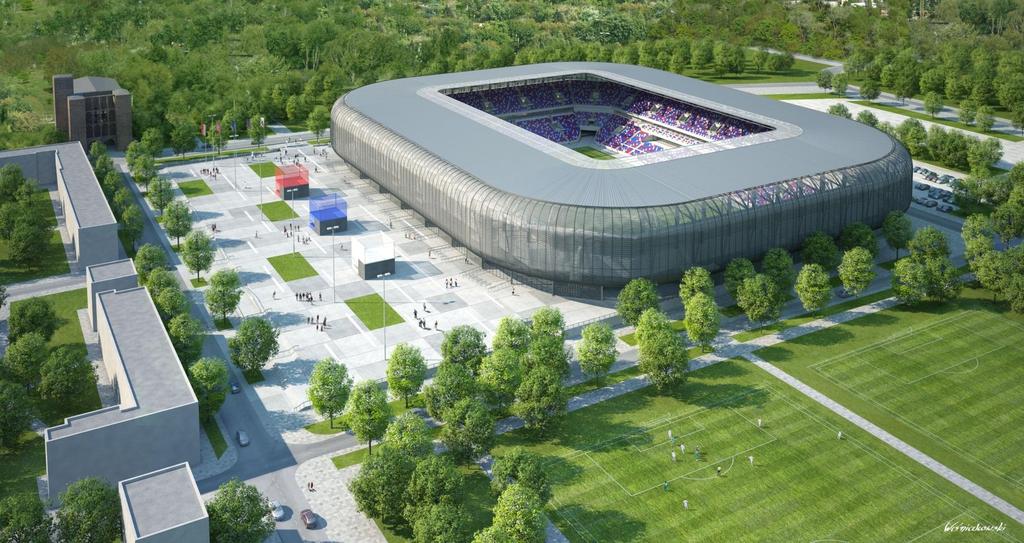

54 Plac przed stadionem Górnika Zabrze

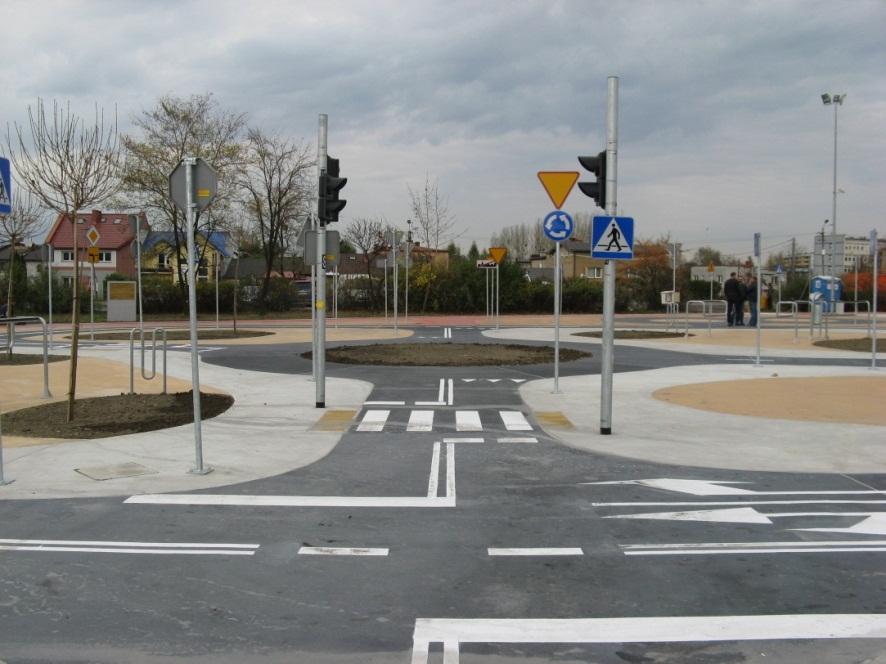

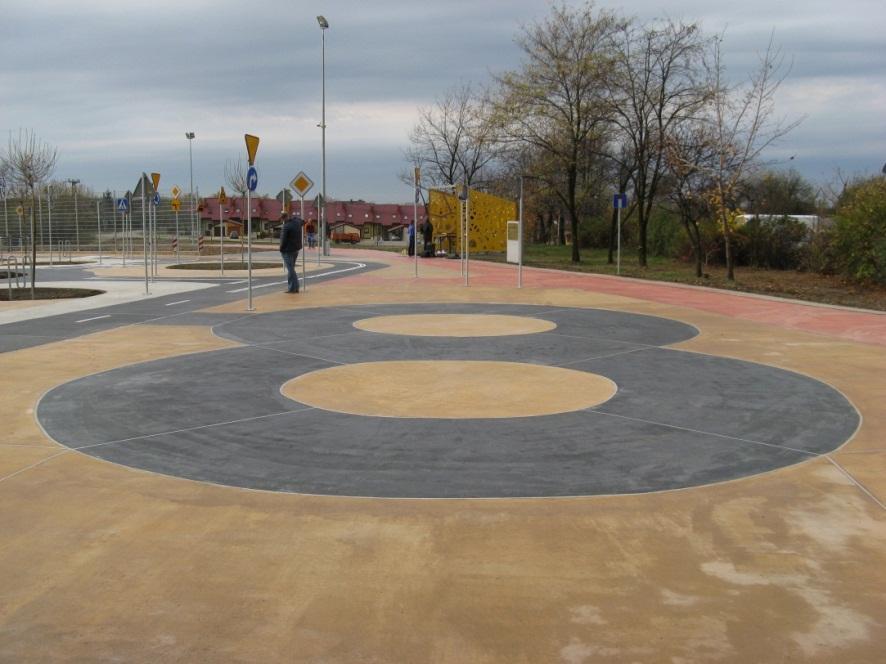

55 Żory Skatepark i miasteczko ruchu drogowego

56 Beton wodoprzepuszczalny

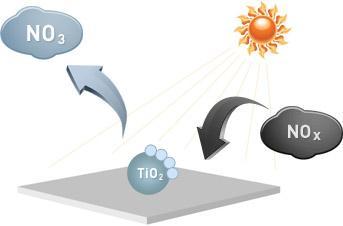

57 Beton samoczyszczący nano TiO 2 Czysta powierzchnia betonu

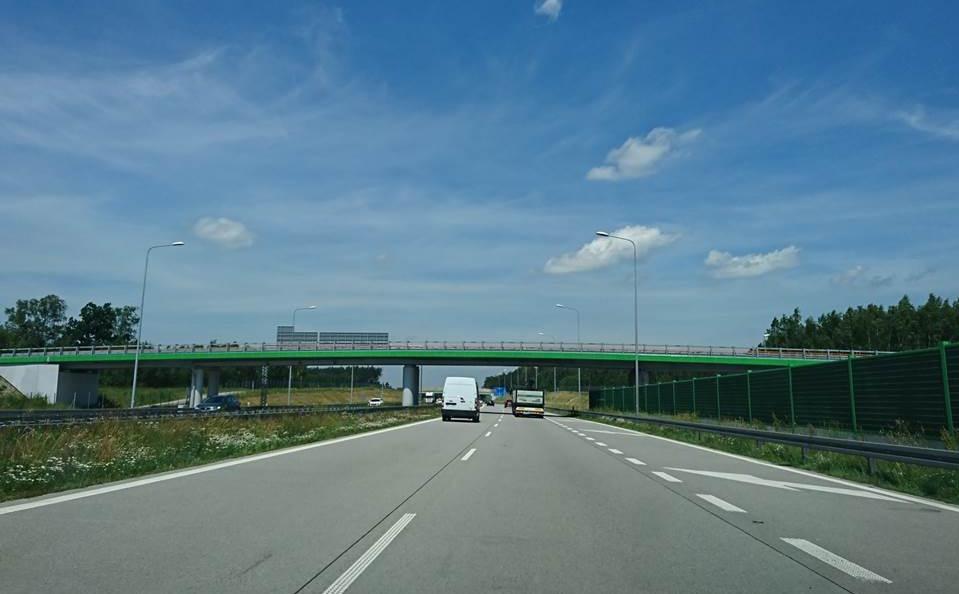

58 A1 Stryków-Tuszyn dziękuję za uwagę
