NORMA BRANZOWA. Sruby ustalające złączy. falowod6w prostokątnych 13~-72/ l. WSTĘP

Transkrypt

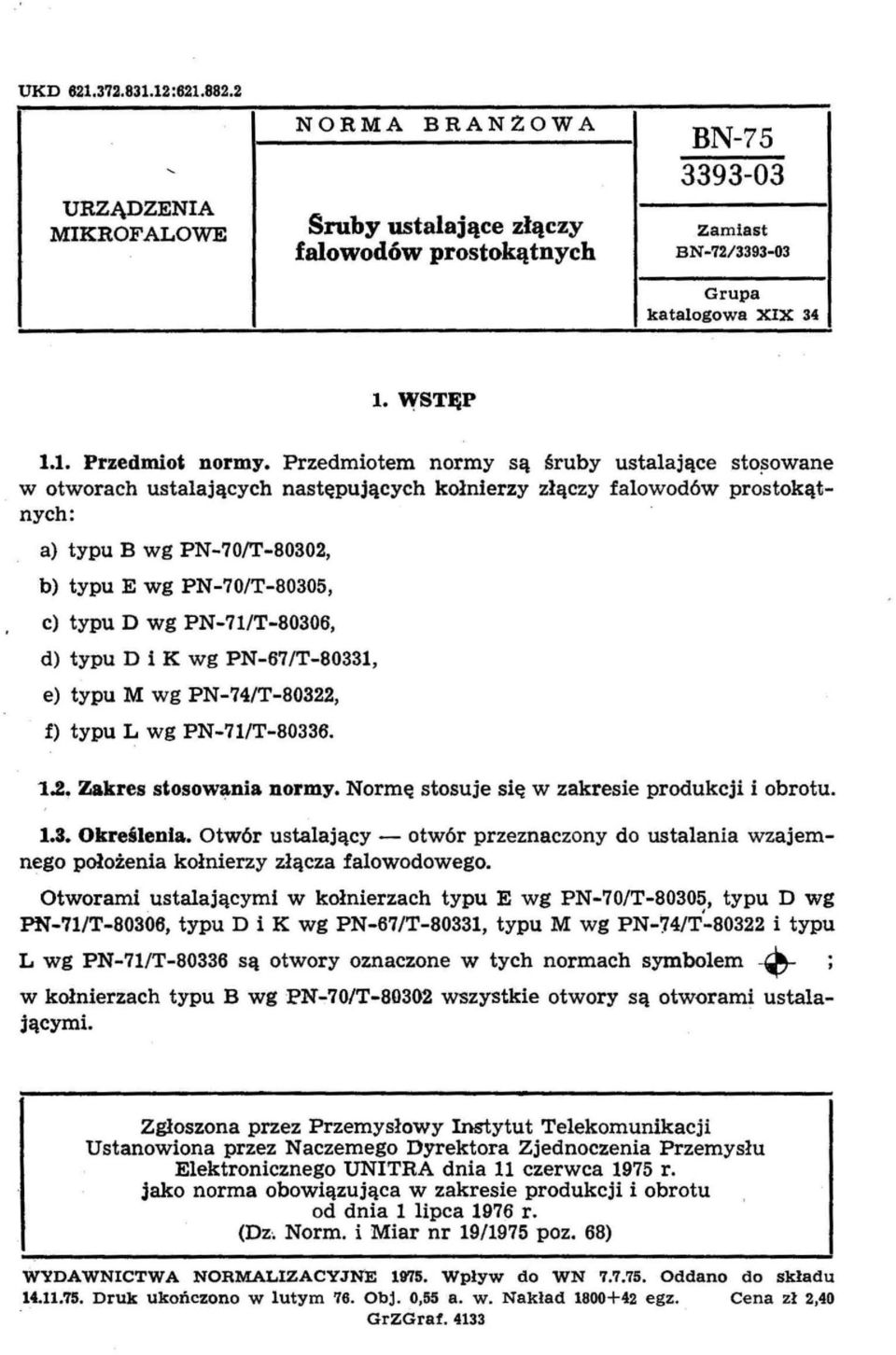

1 UKD : URZĄDZENIA MIKROFALOWE NORMA BRANZOWA BN Sruby ustalające złączy Zamiast falowod6w prostokątnych 13~-72/ Grupa katalogowa XIX 34 l. WSTĘP 1.1. Przedmiot normy. Przedmiotem normy są śruby ustalające stosowane w otworach ustalających następujących kołnierzy złączy falowodów prostokątnych: a) typu B wg PN-70/T b) typu E wg PN-70/T c) typu D wg PN-711T d) typu D i K wg PN-67/T e) typu M wg PN-74/T f) typu L wg PN-71/T Zakres stosowania normy. Normę stosuje się w zakresie produkcji i obrotu Określenia. Otwór ustalający - otwór przeznaczony do ustalania wzajemnego położenia kołnierzy złącza falowodowego. Otworami ustalającymi w kołnierzach typu E wg PN-70/T typu D wg PN-71/T typu D i K wg PN-67/T typu M wg PN-74/T i typu L wg PN-71/T są otwory oznaczone w tych normach symbolem -0- w kołnierzach typu B wg PN-70/T wszystkie otwory są otworami ustalającymi. Zgłoszona przez Przemysłowy Instytut Telekomunikacji Ustanowiona przez Naczemego Dyrektora Zjednoczenia Przemysłu Elektronicznego UNITRA dnia 11 czerwca 1975 r. jako norma obowiązująca w zakresie produkcji i obrotu od dnia 1 lipca 1976 r. (Dz Norm. i Miar nr 19/1975 poz. 68) WYDAW~ICTWA NORMALIZACYJNE Wpływ do w~ Oddano do składu Druk ukończono w lutym 76. Obj. 055 a. w. ~akład egz. Cena zł 24D GrZGraf. 4133

2 2 BN -75/ PODZIAŁ I OZNACZENIE 2.1. Podział. Sruby dzieli się w zależności od: a) średnicy gwintu określonej symbolem dl wg tabl. 1 b) długości gwintu określonej symbolem 1 1 wg tabl. l c) symbolu kształtu śruby i długości jej gwintu określonej ostatnim członem wyróżnika oznaczenia wg tabl Sposób budowy oznaczenia. Oznaczenie śruby powinno zawierać: a) część słowną SRUBA b) wyróżnik oznaczenia śruby wg tabl. l c) numer normy Przykład oznaczenia śruby o średnicy gwintu d 1 =M8-4h długości ll= =35 mm i określonej symbolem 10 który stanowi ostatni człon wyróżnika oznaczenia śruby wg tabl. 1 stosowanej do kołnierzy PDR 14: SRUBA M8X35-10 BN-75/ WYMAGANIA 3.1. Wymiary w mm - wg rys oraz tabl ". b 11M-7I1J393-bJ-t1 Rys. 1

3 BN-75/ po/erawac s Rys. 2 po!browac z-ą5 b l Rys. 3 fxjlerować polerowac Rf! (\Y!if ) [* polerowai: z ~"":':"".t 5ma:r s RiWv0 polercwac polerowai: Rys. 4 LBH-7S/.?393 OJ 41

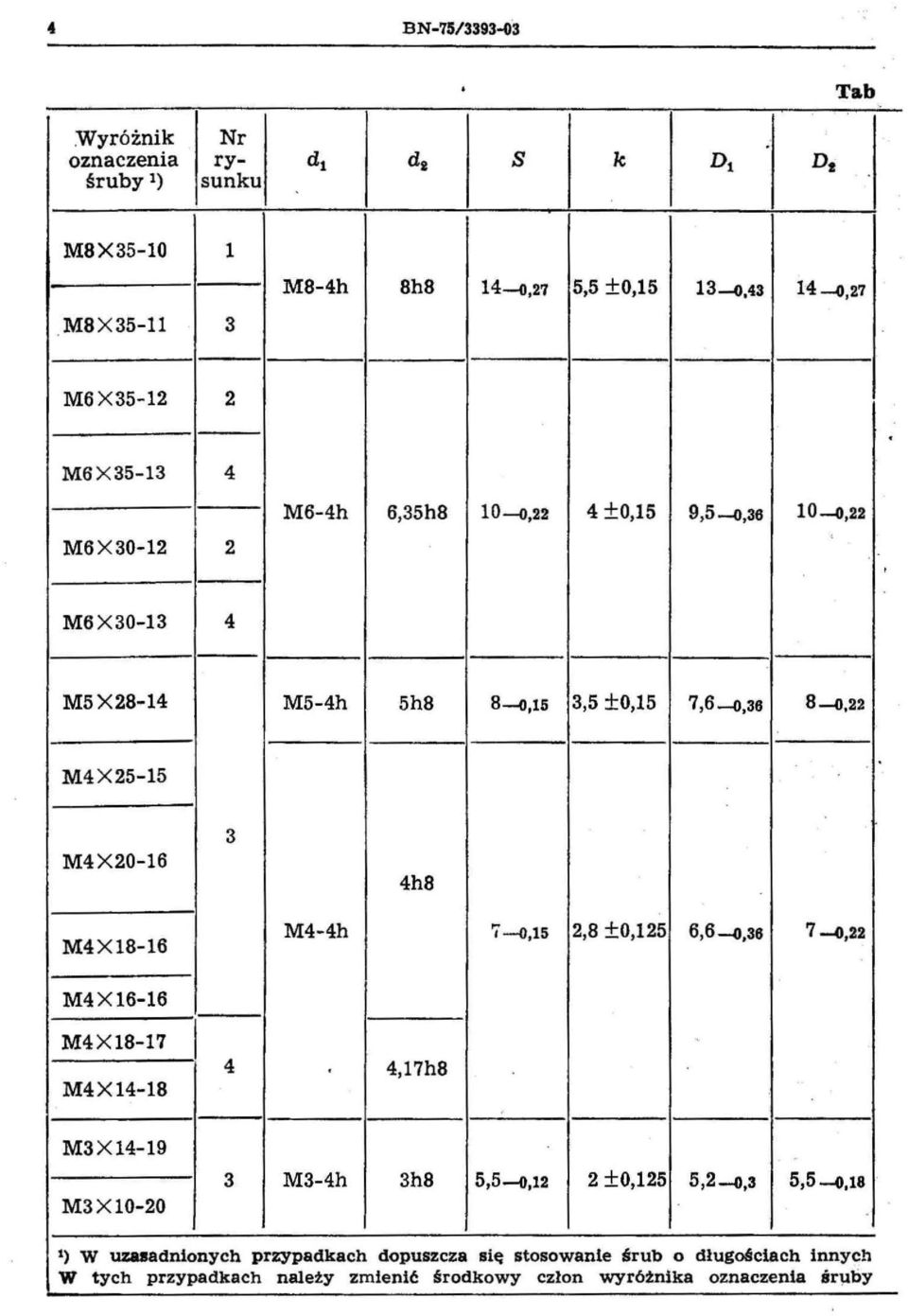

4 BN-75/3393-G3 Wyróżnik Nr oznaczenia ry- dl da S k Dl Dt śruby l) sunku Tab M8X35-10 l M8-4h 8h8 14~ ±O15 13~.43 14~.27 M8 X M6 X M6 X M6 X M6-4h 635h8 10~ ±O15 95~.36 lo~.22. M6 X M5X28-14 M5-4h 5h8 8~15 35 ±O15 7 6~.36 8~.22 M4X M4X20-16 M4X M4 X h8 M4-4h '; ±O ~.36 7 ~.22 M4 X I 4 417h8 M4X14-18 M3 X M3 X IO-20 3 M3-4h 3h8 55~.12 2 ±O125 52~.3 55~.18 ') W uzasadnionych przypadkach dopuszcza się stosowanie śrub o długośclach innych W tych przypadkach nalety zmienić środkowy człon wyr6tnlka oznaczenia śruby

5 BN -75/ lica l. I ') 1 Zastosowanie " T b lł ama.:zl t n z l1 +2.do IT14 kołnierzy PDR14 PDR UDR14 UDR PMR14 PMR PDM14 PDMlS 25 ± PLF14 PLF18 ULF14 ULFHt.. PDR22 PDR UDR22 UDR26 f PMR22 PMR26 N PDM22 PDM26 18 ± PLF22 PLF26 C'<I ULF22 "ULF l... FDR32-PDR UDR32-UDR58. - PMR32-PMR58 30 PDM32-PDM58 18 ± PLF32-PLF58 ULF32-ULF58 PDR70 UDR ± PMR70 PDM70 PLF70 ULF UKM22-UKM32 UER32 PDR84-PDR UDR84-UDR180 " 20 PMR84-PMR100 PLF84 ULF84 I ~ f UER40-UERIOO.. " UKM40-UKM PBR PBR84 UBR84 - Oą 7 ±015 l4 PBR100 UBR PBR220 UBR PBR320 UBR320 niż podano. i podać w nim żądaną dług06ć.

6 6 BN -75/ Materiał. Śruby należy wykonać ze stali H17N2 wg PN-711H mającejatest hutniczy Chropowatość powierzchni powinna odpowiadać wymaganiom wg rys ~4. Wnląd zewnętrzny. Powierzchnie śrub powinny być czyste bez pęknięć naderwań i rozwarstwień. Dopuszczalne są barwy nalotowe po obróbce cieplnej Twardość. Śruby należy poddać obróbce cieplnej do twardości HRC. 4. PAKOWANIE PRZECHOWYWANIE I TRANSPORT 4.1. Pakowanie. Śruby należy pakować zgodnie z PN-70/M p. 4.2 z tym że należy stosować nalepki i przywieszki koloru czerwonego Przechowywanie. Śruby należy przechowywać zgodnie z PN-70/M p 4.:t 4.3. Transport. Śruby należy transportować zgodnie z PN-70/M p BADANIA.~ 5.1. Rodzaje badań. Śruby należy poddać następującym badaniom: a) sprawdz!!niu wymiarów (3.1) b) sprawdzeniu chropowatości powierzchni (3.3) c) sprawdzeniu wyglądu zewnętrznego (3.4) d) próbie twardości (3.5) PrzY&'otowanie do badań. Przed przystąpieniem do badań Ś'ruby należy podzielić na partie zawierające wyroby o tym samym oznaczeniu i pochodzące z tego samego zabiegu obróbki cieplnej Pobieranie pr6bek. Sprawdzeniu średnicy dl podlegają wszystkie śruby w partii. Do sprawdzenia pozostałych wymiarów chropowatości powierzchni wyglądu zewnętrznego i twardości należy pobrać metodą losową próbki w liczbie wg tablicy Opis badań 5A.1. Sprawdzenie wymiarów należy wykonać wg PN-70/M p Sprawdzenie chropowatości powierzchni należy wykonać Wg PN-70/ M p

7 BN -78/ Tablica 2 Rodzaje badań wg 5.1 Liczność partii a) sprawdzenie a) sprawdzenie d) próba twarśrednicy dl wymiarów dości (oprócz d 2 ) b) sprawdzenie chropowatości c) sprawdzenie wyglądu zewnętrznego liczność próbki dopusz- dopusz- dopuszczalna czalna czalna liczba liczba liczba liczność liczność śrub śrub śrub próbki próbki niedo- niedo- nie dobrych w brych w brych w próbce próbce próbce sztuk do 1000 O 16 O 16 O..... o' O O całość partii '.. O O ponad O O Sprawdzenie wyglądu zewnętrznego należy wykonać przez oględziny nieuzbrojonym okiem Pr6bę twardości należy wykonać sposobem Rockwella wg PN-57/H na płaszczyźnie bocznej łba śruby Ocena wyników badań Ocena śruby. Srubę należy uznać za dobrą ze względu na badaną właściwość jeżeli odpowiednie badanie wg 5.1 dało wynik dodatni. ' Ocena partii. Badaną partię należy uznać za zgodną z wymaganiami normy jeżeli liczba śrub niedobrych w pobranej do badań próbce dla każdego z badań nie przekracza liczby podanej w tabl Zaświadczenie wytw6rcy o wynikach badań - wg PN-70/M p Informacje dodatkowe KONIEC
