1 Producent rur preizolowanych Katalog produktów

2 2 Wyznaczanie nowych trendów, coraz to lepszych rozwiązań, kreatywność to tylko niektóre z idei, które od zawsze przyświecały mojemu dziadkowi Januszowi Boczarskiemu. Na przełomie lat 80, 90, dziadek wielokrotnie nagradzany był medalami za Racjonalizację przesyłów wodnych. Od roku 1990 natomiast był pierwszym importem nowoczesnych rurociągów preizolowanych PEX. W późniejszym czasie nasza nowatorska technologia została opatentowana. Produkcja według jej standardów trwa do dzisiaj i nadal jest wiodącym systemem produkcyjnym w kraju. SYNCOPEX stał się symbolem dobrej jakości oraz innowacyjnej technologii. W styczniu 2017 roku przejąłem obowiązki zarządzania nad naszą rodzinną firmą SYNCO. Osobiście jest to dla mnie duża nobilitacja, że mogę kontynuować naszą tradycję, która trwa już od 1989 roku. Od najmłodszych lat dziadek przekazywał mi wartości, którymi kierował się w życiu. Ta wiedza pozwoliła zbudować mu innowacyjną firmę z silnym zapleczem naukowo-inżynierskim. Teraz ja stoję na jego miejscu. Dzięki młodzieńczej sile, pomysłowości oraz wiedzy przekazanej przez mojego dziadka, będę kontynuować jego dzieło. Od pierwszych dni piastowania stanowiska, wprowadziłem kilka ważnych dla funkcjonowania firmy decyzji. Zarejestrowana została spółka z o.o., która powoli będzie przejmować rolę firmy wiodącej. Równolegle rozwijamy firmę spedycyjną pod nazwą SYNCO LOGISTICS. Ze względu na moje wykształcenie oraz doświadczenie zawodowe wprowadzamy drugi dział, który ma jeszcze bardziej umocnić naszą firmę. Naszym drugim kluczowym filarem poza produkcją rurociągów preizolowanych będzie biznes w branży rolnej pod brandem SYNCO AGRO. Tym czym chcemy się chwalić to zdecydowanie jakość i rzetelność. Chcemy podtrzymać świetne tradycje związane z rurami, dzięki którym zdobyliśmy uznanie u naszych klientów w ciągu ostatnich 30 lat. Inna ważną wartością, którą dalej chcemy rozwijać to bezpośredniość i naturalny kontakt. Nie jesteśmy wielką korporacją, tylko rodzinną firmą z wielkimi tradycjami co napawa nas dumą. Dalej chcemy podchodzić do każdego klienta indywidualnie i podtrzymywać profesjonalne dobre relacje z naszymi klientami. Trzecią ważną wartością dla nas to historycznie już zarysowana przez dziadka innowacyjność. W archiwach firmy mamy wiele patentów i dyplomów przyznawanych mojemu dziadkowi. Te tradycje chcemy kontynuować i przełożyć również na dział rolny. W tym kierunku już czynione są kolejne intensywne działania. Z wielką satysfakcją zapraszam do współpracy, Tomasz Szopiński Prezes Zarządu

3 Katalog produktów // Siła wartości, która łączy pokolenia SYNCO to polska firma rodzinna, specjalizująca się w produkcji rurociągów preizolowanych na bazie rur PEX, PE i miedzianych. SYNCO kryje w sobie nie tylko wysokiej jakości materiały czy innowacyjne pomysły. Jest to przede wszystkim przedsiębiorstwo rodzinne z ciekawą historią i niezwykłym podejściem do pracowników. Zafascynowani tworzeniem innowacyjnych rozwiązań w 1992 roku SYNCO jako pierwsze przedsiębiorstwo w Polsce wprowadziło na krajowy rynek rurociągi preizolowane PEX i było Generalnym Dystrybutorem zagranicznego systemu rur ECOFLEX produkcji koncernu Uponor. W 1999 roku przedsiębiorstwo SYNCO uruchomiło opartą na własnym patencie nr P i P produkcję elastycznych rurociągów preizolowanych z rurą przewodową PEX, które zostały zastosowane na ponad 2000 obiektach w kraju i zagranicą. Między tradycją a innowacją - SYNCOPEX Nowe wyzwania to nasza specjalność. SYNCO to również przestrzeń kreatywna, która łączy potencjał naukowców, przedsiębiorców i innowacji. Dzięki temu tworzymy nowe i efektywne rozwiązania. Każdy nasz projekt to odkrywanie nowych zaskakujących rozwiązań. Jednym z nich jest SYNCOPEX. Jest to ekologicznym systemem rurociągów preizolowanych produkowanych wg własnych patentów P i P Rurociągi przeznaczone są do realizacji: sieci cieplnych niskoparametrowych 95ºC 6 bar sieci ciepłej wody użytkowej 70ºC 10 bar sieci wodociągowych 10 bar i 16 bar sieci technologicznych w przemyśle spożywczym i chemicznym sieci technologicznych basenów kąpielowych

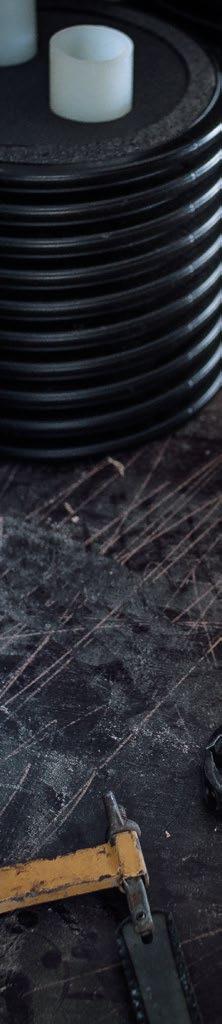

4 4 Konstrukcja SYNCOPEX -u System SYNCOPEX składa się z: wewnętrznej rury roboczej wykonanej z polietylenu sieciowanego PEX-a warstwy izolacyjnej ze spienionego sieciowanego polietylenu PEX o zamkniętych komórkach karbowanego płaszcza zewnętrznego z polietylenu HDPE System SYNCOPEX jest produkowany w trzech standardowych typoszeregach tzn: jedna rura przesyłowa warstwowo zaizolowana w obudowie karbowanej dwie oddzielnie zaizolowane rury przesyłowe w jednej obudowie karbowanej wewnętrznie zaizolowanej cztery oddzielnie zaizolowane rury przesyłowe w jednej obudowie karbowanej wewnętrznie zaizolowanej Poza produkcją standardową, system SYNCOPEX może być produkowany dla potrzeb specjalnych z uwzględnieniem np. rurociągu wody pitnej, sprężonego powietrza, dodatkowych ciągów zasilających i innych, tzn.: trzy oddzielnie zaizolowane rury przesyłowe w jednej obudowie karbowanej wewnętrznie zaizolowanej. pięć oddzielnie zaizolowanych rur przesyłowych w jednej obudowie karbowanej wewnętrznie zaizolowanej. siedem oddzielnie zaizolowanych rur przesyłowych w jednej obudowie karbowanej wewnętrznie zaizolowanej *Konstrukcja rurociągów niestandardowych wymaga uzgodnień z producentem

5 Katalog produktów // Rura przesyłowa Zastosowane rury przesyłowe Golan PEX-a są produktem polietylenowym, wykonanym w procesie Engela w strukturze usieciowionej, co stanowi klucz do uzyskania znakomitych własności fizycznych rur. Technologia produkcji w/w rur PEX jest zgodna z normą PN-EN ISO ,2 i 5. Proces sieciowania odbywa się zgodnie z ISO Bariera tlenowa Rury Golan PEX pokryte są powłoką EVOH zapobiegającą przenikaniu cząstek tlenu do instalacji i grzejników. Właściwości termiczne Izolacja termiczna wykonana jest ze spienionego usieciowanego polietylenu PEX o zamkniętych komórkach, pozwalająca uzyskać znacznie lepsze warunki termoizolacyjności rurociągów od określonych w PN-85/B Izolacja termiczna jest szczególnie skuteczna w konstrukcji rurociągów z 4-oma przewodami w jednej obudowie. Rurociąg taki posiada zmniejszone straty ciepła średnio o około 50%. Straty ciepła prezentowane są w materiałach technicznych opracowanych przez Zakład Fizyki Cieplnej Instytutu Techniki Budowlanej w Warszawie. Niski współczynnik oporu Bardzo duża gładkość rury roboczej oraz struktura materiału doprowadza do małych strat przepływu. Opory przepływu czynnika grzewczego są wielokrotnie mniejsze w porównaniu do rur wykonanych z metalu. Ze względu na idealną gładkość rur roboczych PEX nie zachodzą w nich procesy inkrustacji (odkładania się minerałów na wewnętrznych ściankach rur).

6 6 Zalety systemu SYNCOPEX SYNCOPEX produkowany jest w zakresie średnic rurociągów roboczych od ø 25 do 125 w długościach do 100 mb na zwoju. Układany jest w płytkich wykopach przy zachowaniu przykrycia gruntem minimum 60 cm z możliwością natychmiastowego zasypania ułożonych odcinków bez konieczności przeprowadzenia prób szczelności. Znaczącą zaletą SYNCOPEX -u jest świetna elastyczność rurociągów, która pozwala na omijanie przeszkód w gruncie bez stosowania kolan i łuków oraz umożliwia swobodne rozwijanie rurociągu. SYNCOPEX jest systemem samokompensującym wydłużenia liniowe i dla tego nie zachodzi konieczność stosowania punktów stałych i kompensatorów. Dopuszczenia do stosowania System SYNCOPEX jest produkowany zgodnie z normą PN-EN System preizolowanych rur giętkich. W wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie uzyskał Aprobatę Techniczną ITB Nr AT /2012 Giętkie preizolowane rury SYNCOPEX z czterema rurami przewodowymi z polietylenu sieciowego (PE-X), do sieci podziemnych. System SYNCOPEX posiada Atest Narodowego Instytutu Zdrowia Publicznego - Państwowego Zakładu Higieny NR HK/W/0565/01/2014, BK/W/0137/01/2018 Trwałość systemu SYNCOPEX Pełna sprawność techniczna systemu SYNCOPEX określana jest na minimum 50 lat.

7

8 Skorzystaj z naszego doświadczenia i wybierz profesjonalne usługi transportowe. SyncoLogistics, zajmuje się usługami spedycyjnymi i transportowymi, które skupiamy w sektorze rolnictwa. Naszym Klientom zapewniamy kompleksową obsługę w zakresie szeroko pojętych usług logistycznych m.in. udostępniamy posiadane powierzchnie magazynowe oraz dokonujemy przeładunku. Nasz zgrany i profesjonalny zespół wykorzystujący doświadczenie i nowości techniczne, a przede wszystkim osobiste zaangażowanie w realizacje poszczególnych zadań to gwarancja wykonania usług na najwyższym poziomie.

9 Katalog produktów // TRANSPORT I SPEDYCJA Świadczymy usługi w zakresie transportu drogowego: Przewóz materiałów sypkich silosami i wywrotkami o kubaturach m 3, przewóz materiałów workowanych i paletyzowanych na plandekach, firankach, megach, jumbo, przewóz materiałów płynnych, przewóz materiałów niebezpiecznych (ADR) plandekami, wywrotkami i cysternami, transport drobnicowy, busy 1,5t i 3,5t, przewóz ładunków chłodniczych (chłodnie, izotermy), przewóz kontenerów, przewóz ładunków ponadgabarytowych. MAGAZYNOWANIE Dysponujemy powierzchnią magazynową zlokalizowaną w wielu rejonach Polski. Zarządzamy również powierzchniami magazynowymi typu silosy zbożowe, magazyny płaskie pod zboża i nawozy czy też suszarnie rolnicze. ROLNICTWO TO NASZA PASJA Naszą dewizą jest branża rolna. Swoje doświadczenie zdobyliśmy w tej bardzo wymagającej branży obsługując rolników, terminale zbożowe w Szczecinie i Trójmieście, koncerny rolne czy też dostarczając produkty drobnicowe na ADR.

10 10 Rurociąg pojedyńczy C.O. 95 o C, 6 bar, C.W. 70 o C, 10 bar Rurociąg przeznaczony do centralnego ogrzewania w max. temp pracy 95 C 6 bar; ciepłej lub zimnej wody w max. temp. 70 C 10 bar. Rura przewodowa PEX-a SDR 11 polietylen usieciowiony z barierą Evoh zabezpieczającą przed przenikaniem tlenu do instalacji. Rurociąg jest produkowany zgodnie z normą PN EN Obudowa zewn Rura PE-X zewn. DZ Średnica wewn. DN 102, ,6 73,6 61,2 61,2 Promień zginania [mb] 1,00 0,80 0,80 0,70 0,70 0,60 Maksymalna dł. [mb] Nr katalogowy Obudowa zewn Rura PE-X zewn. DZ Średnica wewn. DN 51,4 40,8 32, Promień zginania [mb] 0,55 0,45 0,35 0,25 0,25 Maksymalna dł. [mb] Nr katalogowy Rurociąg pojedyńczy PE SDR 11 Woda zimna Rurociąg przeznaczony do sieci instalacji wodociągowych i przemysłowych Rura przewodowa niebieska lub czarna PE-100 SDR 11 PN 16 PN-EN Izolacja termiczna wykonana z zamknięto-komórkowego spienionego PEX, odporna na starzenie. Rurociąg z preizoloacją jest produkowany zgodnie z normą PN EN Obudowa zewn Rura PE zewn. DZ 160x14,6 140x12,7 125x11,4 110x10,0 90x8,2 Promień zginania m ,80 0,70 Maksymalna dł odcinka 12 m 12 m 12 m 100 m 100 m Nr katalogowy Obudowa zewn Rura PE zewn. DZ 75x6,8 63x5,8 63x5,8 50x4,6 40x3,7 32x3,0 25x2,3 Promień zginania mb 0,70 0,55 0,50 0,45 0,35 0,25 0,25 Maksymalna dł mb Nr katalogowy

11 Katalog produktów // Rurociąg pojedyńczy PE SDR 17 Woda zimna Rurociąg przeznaczony do sieci instalacji wodociągowych i przemysłowych Rura przewodowa niebieska lub czarna PE-100 SDR 17 PN 10 PN-EN Izolacja termiczna wykonana z zamknięto-komórkowego spienionego PEX, odporna na starzenie. Rurociąg z preizolacją jest produkowany zgodnie z normą PN EN Obudowa zewn Rura PE zewn. DZ 160x9,5 140x8,3 125x7,5 110x6,6 90x5,4 Promień zginania m ,80 0,70 Maksymalna dł odcinka 12 m 12 m 12 m 100 m 100 m Nr katalogowy Obudowa zewn Rura PE zewn. DZ 75x4,5 63x3,8 63x3,8 50x3,8 40x2,4 32x2,0 Promień zginania mb 0,70 0,55 0,50 0,45 0,35 0,25 Maksymalna dł mb Nr katalogowy * Rurociągi PE na życzenie są produkowane z kablem grzejnym przeciwmroźnym z wbudowanym termostatem lub z montowanym oddzielnie. Prosimy o przesyłanie zapytań. Rurociąg SYNCOPEX pojedyńczy GEO PE SDR 17 Rurociąg przeznaczony do przesyłu zimnej wody pitnej, systemów chłodniczych, pomp ciepła, instalacji geotermalnych. Rura przewodowa PE-100 SDR 17 polietylen Izolacja termiczna wykonana z zamknięto-komórkowego spienionego PEX, odporna na starzenie. Rurociąg z preizolacją jest produkowany zgodnie z normą PN EN Obudowa zewn Rura PE zewn. DZ 63x3,8 50x3,8 40x2,4 32x2,0 32x2,0 Promień zginania mb 0,30 0,30 0,25 0,20 0,20 Maksymalna dł mb Nr katalogowy

12 12 Rurociąg podwójny c.o. 95 C 6 bar Rurociąg przeznaczony do centralnego ogrzewania w max. temp pracy 95 C 6 bar; Rura przewodowa PEX-a SDR 11 polietylen usieciowiony z barierą Evoh zabezpieczającą przed przenikaniem tlenu do instalacji. Rurociąg jest produkowany zgodnie z normą PN EN Konstrukcja rurociągu oparta jest na Patencie i zawiera przestrzeń powietrzną pomiędzy izolacją rur i izolacją obudowy tworząc dodatkową barierę termiczną i jest szczelnie zamykana korkiem termicznym. Taka konstrukcja zapewnia jednocześnie wyjątkową elastyczność rurociągu. Korek termiczny do samodzielnego montażu w komplecie z rurociągiem w ilości odpowiedniej do odcinków. Obudowa zewn Rura PE-X zewn. DZ 2x63 2x50 2x40 2x32 2x25 Średnica wewn. DN 2x51,4 2x40,8 2x32,6 2x26 2x20,4 Promień zginania [mb] 0,90 0,70 0,60 0,50 0,50 Maksymalna dł. [mb] Nr katalogowy Inne zestawy średnic oraz typoszeregi : 3 rury przesyłowe, pięć i siedem, rury PE z kablem grzewczym wykonujemy na zamówienie.

13 Katalog produktów // Rurociąg podwójny PEX c.w. 70 C 10 bar Rurociąg przeznaczony do ciepłej wody i cyrkulacji w max. temp pracy 75 C 10 bar; Rura przewodowa PEX-a SDR 11. Rurociąg jest produkowany zgodnie z normą PN EN * w przypadku temp. projektowej 95 C 10 bar stosujemy rurę PEX SDR 7,4 Konstrukcja rurociągu oparta jest na Patencie i zawiera przestrzeń powietrzną pomiędzy izolacją rur i izolacją obudowy tworząc dodatkową barierę termiczną i jest szczelnie zamykana korkiem termicznym. Taka konstrukcja zapewnia jednocześnie wyjątkową elastyczność rurociągu. Korek termiczny do samodzielnego montażu w komplecie z rurociągiem w ilości odpowiedniej do odcinków. Obudowa zewn Rura PE-X zewn. DZ 1x75 1x40 1x63 1x40 1x63 1x32 1x50 1x25 Średnica wewn. DN 1x61,2 1x32,6 1x51,4 1x32,6 1x51,4 1x26 1x40,8 1x20,4 Promień zginania [mb] 0,90 0,80 0,80 0,80 Maksymalna dł. [mb] Nr katalogowy Obudowa zewn Rura PE-X zewn. DZ 1x40 1x25 1x32 1x20 1x25 1x20 1x20 1x16 Średnica wewn. DN 1x32,6 1x20,4 1x26 1x16 1x20 1x16 1x16 1x12 Promień zginania [mb] 0,60 0,50 0,50 0,50 Maksymalna dł. [mb] Nr katalogowy Inne zestawy średnic oraz typoszeregi : 3 rury przesyłowe, pięć i siedem, rury PE z kablem grzewczym wykonujemy na zamówienie.

14 14 Rurociąg poczwórny PEX c.o. 95 C 6 bar, c.w. 70 C 10 bar Rurociąg przeznaczony co centralnego ogrzewania oraz ciepłej wody użytkowej i cyrkulacji w max. temp pracy 95 C 6 bar; 70 C 10 bar. Rura przewodowa PEX-a SDR 11polietylen usieciowiony z barierą Evoh zabezpieczającą przed przenikaniem tlenu do instalacji. Rurociąg jest produkowany zgodnie z normą PN EN oraz ze względu na innowacyjną konstrukcję posiada Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2012. * w przypadku temp. projektowej dla cw 95 C 10 bar stosujemy rurę PEX SDR 7,4 Konstrukcja rurociągu oparta jest na Patencie i zawiera przestrzeń powietrzną pomiędzy izolacją rur i izolacją obudowy tworząc dodatkową barierę termiczną i jest szczelnie zamykana korkiem termicznym. Taka konstrukcja zapewnia jednocześnie wyjątkową elastyczność rurociągu. Korek termiczny do samodzielnego montażu w komplecie z rurociągiem w ilości odpowiedniej do odcinków. Obudowa zewn Rura PE-X zewn. DZ 2x63 1x40 1x25 2x50 1x50 1x32 2x50 1x40 1x25 2x50 1x32 1x20 2x40 1x32 x20 2x32 1x25 1x20 2x25 1x20 1x16 Średnica wewn. 2x51,4 1x32,6 1x20,4 2x40,8 1x40,8 1x26 2x40,8 1x32,6 1x20,4 2x40,8 1x26 1x16 2x32,6 1x26 1x16 2x26 1x20,4 1x16 2x20,4 1x16 1x12 Promień zginania mb 1,00 1,00 1,00 0,90 0,80 0,60 0,60 Maksymalna dł. mb Nr katalogowy Innowacyjność SYNCOPEX znaczy wymierne oszczędności. Na rynku funkcjonuje wiele rodzajów systemów orurowania o różnym przeznaczeniu, w tym rurociągi przeznaczone do realizacji sieci cieplnych czy wodociągowych. Najpopularniejszym typoszeregiem są pojedyncze zaizolowane rury przesyłowe w obudowie, jednakże można się spotkać także z 4-5 oddzielnie zaizolowanymi rurami w jednej obudowie, które stanowią wyjątkowo atrakcyjną alternatywę dla standardowych rozwiązań. Rury preizolowane PEX zbudowane są z materiałów, które doskonale zapobiegają m.in. zamarzaniu wody przepływającej przez układ rur oraz stanowią ich skuteczną ochronę przed szkodliwym działaniem czynników zewnętrznych. Rury PEX nie ulegają korozji, a ich gładka powierzchnia wewnętrzna powoduje, że tarcie oraz gromadzący się osad zredukowane są do minimum. Systemy rur preizolowanych PEX zbudowane są z polietylenu usieciowionego, najczęściej wyposażone są

15 Katalog produktów // także w barierę EVOH, która dodatkowo zabezpiecza przed przenikaniem tlenu do instalacji. Dodatkowo, innowacyjna konstrukcja 2, 4 lub więcej rur w obudowie sprawia, że przestrzeń powietrzna pomiędzy ich izolacją i izolacją obudowy tworzy dodatkową barierę termiczną, która jest szczelnie zamykana korkiem termicznym. Rozwiązania te sprawiają, że nawet jeśli umieścimy wiele rur w jednej obudowie, rurociąg nie traci swoich właściwości i niezmiennie charakteryzuje się wyjątkową elastycznością, a to pozwala na omijanie przeszkód w gruncie bez konieczności stosowania kolan i łuków oraz umożliwia swobodne rozwijanie rurociągu. Wraz z rozwojem innowacyjnej technologii konstrukcji rur, poprawiono skuteczność termiczną rurociągów preizolowanych umieszczenie w jednej obudowie termoizolacyjnej wielu rur, zamiast tradycyjnej jednej czy dwóch, pozwoliło na znaczną redukcję kosztów ponoszonych przez użytkownika i tym samym zminimalizowanie straty ciepła na przesyle na skutek ograniczenia nadmiernego przekazywania energii w grunt, w którym posadowione są rurociągi. Łączna strata ciepła konstrukcji 4 rurowej, analizowana pod kątem użycia różnych średnic użytych rur, w stosunku do straty ciepła rur pojedynczych jest znacznie niższa co daje zmniejszenie strat ciepła na przesyle rzędu nawet 55-60%. Podobnie wygląda to w przypadku porównania strat ciepła konstrukcji 4 rurowej w stosunki do rur podwójnych, gdzie wciąż obserwuje się zmniejszenie strat ciepła na przesyle rzędu 50%. Ograniczenie strat ciepła ma szeroki aspekt ekonomiczny - konstrukcje 4-5 rurowe powodują zmniejszenie kosztów instalacji rurociągów, w tym kosztów robót inwestycyjnych, gdyż zmniejsza się areał przeznaczony na roboty ziemne (m.in. wykonanie wykopu oraz jego zasypka, wykonanie podłoża, osypka piaskiem czy też odtworzenie nawierzchni utwardzonych i trawników). Zbędny jest także montaż dodatkowych zestawów izolacyjnych rozgałęźnych i wzdłużnych oraz ochronnych przejść ściennych czy kapturów. Konstrukcja 4-5 rur w jednej obudowie idealnie spełnia oczekiwania inwestorów i tym samym pozwala na opracowanie nowych rozwiązań technicznych. Stanowi ona doskonałą oszczędność poprzez ograniczenie strat ciepła, a także pozwala uniknąć dodatkowych kosztów związanych z montażem kilku rurociągów zamiast jednego. System 4-5 rur w jednej obudowie jest wyjątkowo praktyczny i przy tym długowieczny (pełna sprawność techniczna określana jest na minimum 50 lat), co potwierdza jego bezkonkurencyjność na rynku.

16 16 RURY INSTALACYJNE SYNCOPEX System rur do instalacji wewnętrznych i przemysłowych Rury SYNCOPEX PEX-a produkowane są w zakresie średnic od DZ 16 mm do Dz 450 mm z polietylenu sieciowanego, otrzymywanego w wyniku modyfikacji metodą Engela. Rury SYNCOPEX posiadają barierę antydyfuzyjną EVOH, zabezpieczającą przed przenikaniem tlenu do medium grzewczego. Stosowane są do wykonywania rozprowadzeń lokalowych, ogrzewania podłogowego oraz pionów instalacyjnych c.o. w budownictwie jednoi wielorodzinnym. Rury sanipex stosowane najczęściej do wykonywania rozprowadzeń lokalowych oraz pionów instalacyjnych zimnej i ciepłej wody w budownictwie jedno- i wielorodzinnym. Nie wolno ich stosować w instalacjach grzewczych, ze względu na brak bariery antydyfuzyjnej EVOH. System rur wielowarstwowych Pert/ Al/ Pert dostępny jest w zakresie średnic od Dz 16 mm do Dz 32 mm. Duża uniwersalność rur pozwala na zastosowanie jednego typu rur do montażu instalacji centralnego ogrzewania, ogrzewania podłogowego i ściennego oraz ciepłej i zimnej wody użytkowej. Rury charakteryzują się wysoką odpornością na ciśnienie i temperaturę, trwałością, minimalną rozszerzalnością liniową, małym ciężarem, wysoką plastycznością i odpornością na dyfuzję tlenu.

17 Katalog produktów // RURA SYNCOPEX PN6/95ºC z barierą antydyfuzyjną EVOH dystrybucja czynnika grzewczego w instalacjach c.o. Materiał: PEX-a / Szereg: SDR 11 Oznaczenie ØDz x s [mm] Długość standardowa [m] Jednostka handlowa Numer katalogowy 16 x 2,0 zwój 200 m zwój 500 m x 2,0 zwój 120 m zwój 480 m x 2,3 zwój 100 m zwój 2000 m x 2,9 zwój 100 m zwój 2000 m x 3,7 zwój 100 m zwój 1500 m x 4,6 zwój 100 m zwój 1000 m x 5,8 zwój 100 m zwój 600 m x 6,8 zwój 100 m zwój 500 m x 8,2 zwój 100 m zwój 300 m x 10,0 zwój 100 m zwój 200 m x 11,4 zwój 100 m x 14,6 zwój 60 m ) 200 x 18,1 12 m ) 225 x 20,4 12 m ) 250 x 22,7 12 m ) 280 x 25,4 12 m ) 315 x 28,6 12 m ) 355 x 32,2 12 m ) 450 x 50,0 12 m ) 1) pozycja dostępna na zamówienie 2) cena i termin realizacji określane na zapytanie ofertowe

18 18 Rura SYNCOPEX do ogrzewania podłogowego PN6/95 C z barierą antydyfuzyjną EVOH Materiał: PEX-a / Szereg: SDR 11 Oznaczenie ØDz x s [mm] Długość standardowa [m] Jednostka handlowa Numer katalogowy 16 x 2,0 zwój 200 m zwój 500 m x 2,0 zwój 120 m zwój 480 m RURA SYNCOPEX PN6/95ºC z barierą antydyfuzyjną EVOH dystrybucja czynnika grzewczego w instalacjach c.o. Materiał: PEX-a / Szereg: SDR 7,4 Oznaczenie ØDz x s [mm] Długość standardowa [m] Jednostka handlowa Numer katalogowy 16 x 2,2 zwój 100 m x 2,8 zwój 50 m zwój 100 m x 3,5 zwój 50 m zwój 100 m x 4,4 zwój 100 m x 5,5 zwój 100 m x 6,9 zwój 100 m x 8,6 zwój 100 m x 10,3 zwój 100 m x 12,3 zwój 100 m x 15,1 zwój 100 m x 17,1 zwój 100 m ) 160 x 21,9 zwój 60 m ) 200 x 27,3 12 m ) 225 x 30,8 12 m )

19 Katalog produktów // RURA SYNCOPEX PERT/AL/PERT Wymiar ØDz x s [mm] Długość standardowa [m] Jednostka handlowa [m] Numer katalogowy 16 x 2,0 zwój 200 m x 2,0 zwój 100 m x 3,0 zwój 100 m x 3,0 zwój 50 m Zewnętrzna średnica rury D [mm] Ø 16 Ø 20 Ø 26 Ø 32 Grubość ścianki (mm) 2,0 2,0 3,0 3,0 Grubość aluminium (mm) 0,2 0,25 0,3 0,4 Waga (kg/m) 0,105 0,14 0,27 0,347 Pojemność wodna (l/m) 0,113 0,201 0,314 0,531 Max. temperatura (⁰C) Max. ciśnienie dla 95⁰C (bar) Min. promień gięcia 5D 5D 5D 5D Rura Karbowana HDPE 450N PESZEL Niebieska Oznaczenie Ø DZ Długść standardowa m Jednostka handlowa Numer kaltalogowy 40 zwój 50 1m P zwój 50 1m P zwój 50 1m P zwój 50 1m P Rura Karbowana HDPE 450N PESZEL Czarna Oznaczenie Ø DZ Długść standardowa m Jednostka handlowa Numer kaltalogowy 63 zwój 50 1m P zwój 50 1m P450A zwój 50 1m P450A zwój 50 1m P zwój 50 1m P

20 20 Złącze przejściowe HELA - H, PN6 Złącza wykonane są z mosiądzu odpornego na odcynkowanie zgodnie z norma PN-EN /4 gwinty wg ISO7 Średnica zewn. GZ rury przepływ. Grubość ścianki rury PEX Gwint zewn. GZ cale ,0 3/ ,0 3/ , , ,7 1.1/ ,6 1.1/ , ,8 2.1/ , ,4 4 Złącze przejściowe HELA - S, PN6 / do połączeń rura z rurą ze złączami typu H na przelocie Złącza wykonane są z mosiądzu odpornego na odcynkowanie zgodnie z norma PN-EN /4 gwinty wg ISO7 Średnica zewn. GZ rury przepływ. Grubość ścianki rury PEX , , , , , , , ,4 Wszystkie ceny netto, należy doliczyć podatek VAT 23%

21 Katalog produktów // Trójnik równowprzelotowy HELA - T Średnica zewn. GZ rury przepływ. Gwint zewn. GZ cale x20 3/ x x32 1.1/ x x65 2.1/ x x x125 5 Złączka redukcyjna HELA - B Gwint GZ/GW zewn./wewn Gwint GZ/GW zewn/wewn cale x20 1x3/ x25 1.1/4x x25 2x x32 2x1.1/ x50 2.1/2x x50 3x x65 3x2.1/ x50 4x x80 4x x80 5x x100 5x4 Do uszczelnienia połączeń trójnikowych, mufowych, kolanowych i kołnierzowych złączy typu HELA należy używać nici, taśm teflonowych lub podobnych materiałów uszczelniających.

22 22 Nypel HELA- D z gwintem zewnętrznym Gwint zewn. GZ Gwint zewn. GZ cale x20 3/4x3/ x20 1x3, x25 1x x1 1.1/4x x32 1.1/4x1.1/ x32 2x1.1/ x50 2x x50 3x x80 3x x80 4x x100 4x4 Kolano HELA - V, 90 Gwint zewn. GZ Gwint zewn. GZ cale / / / Mufa HELA - M Gwint zewn. GZ Gwint zewn. GZ cale / / /

23 Katalog produktów // Kołnierz HELA - F Gwint zewn. GZ Gwint zewn. GZ cale / Złączka przejściowa do wspawania HELA, PN 6 Średnica rury przepływowej Średnica zewnętrzna króćca , ,7 25 mm , , , , , , , mm

24 24 Przejścia ścienne Zewn. średnica DZ rury preizol. Zewn. średnica DZ rury ochronnej Minimalna długość Zestaw izolacyjny trójnikowy Zewn. średnica DZ rury preizol. Zewn. średnica DZ rury ochronnej Minimalna długość Zestaw izolacyjny prosty Zewn. średnica DZ rury preizol. Zewn. średnica DZ rury ochronnej Minimalna długość

25 Katalog produktów // Zestaw izolacyjny kątowy Zewn. średnica DZ rury preizol. Zewn. średnica DZ rury ochronnej Minimalna długość Kapturki - zaślepki termokurczliwe Dla rury PEX Średnica zewn. rury preizol x x x x

26 26 Kapturki - zaślepki wciskowe na rurociąg pojedynczy Dla rury PEX Średnica zewn. rury preizol Kapturki - zaślepki wciskowe na rurociągi wielorurowe Dla rury PEX Średnica zewn. rury preizol x x x x x x

27 Katalog produktów // Kapturki - zaślepki wciskowe na rurociągi wielorurowe Dla rury PEX 2x25 1x20 1x16 2x32 1x25 1x20 2x40 1x25 1x20 2x50 1x32 1x20 2x50 1x40 1x25 2x50 1x50 1x32 2x63 1x40 1x25 Średnica zewn. rury preizol

28 Producent systemu: Synco Sp. z o.o Sp.K Osielsko Niwy, ul. Karpacka 1A tel tel./fax
