OGÓLNE WYTYCZNE REALIZACJI PROJEKTÓW W RAMACH BO 2019 R.

Transkrypt

1 ZAŁĄCZNIK NR 1 OGÓLNE WYTYCZNE REALIZACJI PROJEKTÓW W RAMACH BO 2019 R. Projekty należy sporządzić zgodnie z poniższymi wytycznymi: I. Podstawa opracowania Projekty należy opracować oddzielnie dla każdego zadania, zgodnie z: Ustawą z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz. U. Nr 207 poz z 2003 r. z późniejszymi zmianami); Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. z 2015 r. poz z późniejszymi zmianami); Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. Nr 202, poz z dnia 16 września 2004 r. z późniejszymi zmianami); innymi obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. II. Projekt powinien być wykonany zgodnie z poniższymi ustaleniami Dokumentacja powinna zostać opracowana w oparciu o aktualną mapę sytuacyjnowysokościową, Projektant zobowiązany jest uzyskać decyzję celu publicznego lub wypis z planu zagospodarowania przestrzennego, Projektant zobowiązany jest pozyskać wszystkie wymagane uzgodnienia branżowe, Projektant zobowiązany jest pozyskać materiały, decyzje i uzgodnienia wymagane obowiązującymi przepisami, Projekt powinien zawierać informację BiOZ, Projekt powinien zostać opracowany przez osoby posiadające odpowiednie uprawnienia budowlane, zgodnie z ustawą Prawo Budowlane, Koszt pozyskania materiałów niezbędnych do realizacji w/w zadania uwzględnić w proponowanej cenie, Projektant zobowiązany jest przeprowadzić wizję w terenie i wykonać inwentaryzację istniejącego wyposażenia placu zabaw. Przed odbiorem projekty podlegają uzgodnieniu przez Zamawiającego oraz autorów projektu obywatelskiego. III. Dokumentacja projektowa powinna zawierać: Projekt Budowlany 5 egz. Projekt Wykonawczy 2 egz. Specyfikacja Wykonania i Odbioru Robót 1 egz. Przedmiar Robót 3 egz. Kosztorys Inwestorski 3 egz. Strona 1 z 15

2 Kosztorys Ofertowy 3 egz. Ww. dokumentacja w wersji elektronicznej na płycie CD 1 szt. Wypełniony wniosek zgłoszenia robót w organie administracji architektonicznobudowlanej wraz ze wszystkimi niezbędnymi załącznikami 1 szt. IV. Kryterium oceny ofert W ocenie ofert brane są pod uwagę następujące kryteria: cena 80 pkt., skrócenie terminu realizacji zamówienia (w tygodniach) 20 pkt. razem 100 pkt. Opis sposobu przyznawania punktacji za spełnienie danego kryterium oceny oferty wzór: Ocena ofert kryterium 1 (cena) będzie dokonywana w oparciu o następujący gdzie: Pc = Oo/On W Pc liczba przyznanych punktów danej oferty w kryterium Cena, On wartość ceny z badanej oferty, Oo wartość ceny z najkorzystniejszej oferty, W waga danego kryterium (tu: W=80). Ocena ofert wg kryterium 2 (skrócenie terminu realizacji zamówienia Ps) będzie dokonywana w następujący sposób: Zamawiający będzie przyznawał 5 pkt. za skrócenie terminu realizacji zamówienia o 1 tydzień (maksymalnie 4 tyg. 20 pkt.). Całkowita liczba punktów (Ko) zostanie określona według wzoru: Ko = Pc + Ps V. Termin realizacji przedmiotu zamówienia Zad. 1. Termin wykonania dokumentacji do r. Zad. 2. Termin wykonania dokumentacji do r. Zad. 3. Termin wykonania dokumentacji do r. Zad. 4. Termin wykonania dokumentacji do r. VI. Płatność Płatność w ciągu 30 dni od daty przyjęcia faktury przez Zarząd Dróg i Transportu w Koszalinie i podpisaniu protokołu zdawczo-odbiorczego przedmiotu zlecenia. VII. Termin składania ofert Oferty należy składać do dnia r. VIII. Oferty częściowe Zamawiający dopuszcza składanie ofert częściowych na jedno lub więcej zadań będących przedmiotem niniejszego zapytania. Strona 2 z 15

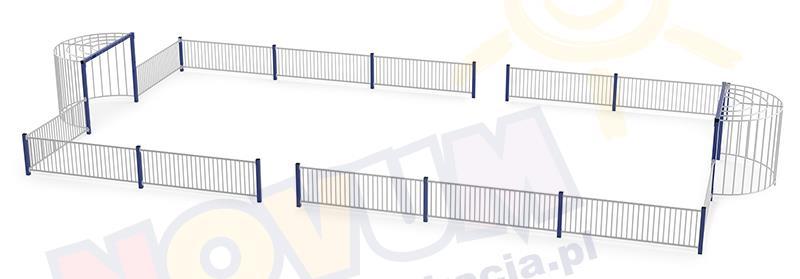

3 SZCZEGÓLOWY OPIS PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZNIK NR 2 Zad. 1. Projekt budowlany: Boisko osiedlowe Jedliny (lokalizacja: dz. nr 7/40, obr. 019, ul. Zubrzyckiego/Giełdowa, Osiedle Jedliny). Boisko osiedlowe pomiędzy blokami Zubrzyckiego 1 i Giełdowa 10 - stare boisko żużlowe zostanie zamienione na ładne boisko z powierzchnią poliuretanową, służyć będzie dzieciom do gier i zabaw, dla RO jako miejsce do urządzania festynów (które tez obecnie tam się odbywają) i ukróci możliwość dzikiego przejazdu aut przez to boisko. Należy uwzględnić nową nawierzchnię poliuretanową boiska wraz z odpowiednią podbudową i odwodnieniem terenu boiska. Rodzaj zastosowanej nawierzchni poliuretanowej, sposób jej montażu i grubość podbudowy należy przedstawić Zamawiającemu do uzgodnienia. Boisko sportowe powinno być ogrodzone i jeżeli jest taka konieczność, powinno być wyposażone w piłkochwyty. Przykładowe wyposażenie boiska (np. Multiarena MK-ZQ010): Strona 3 z 15

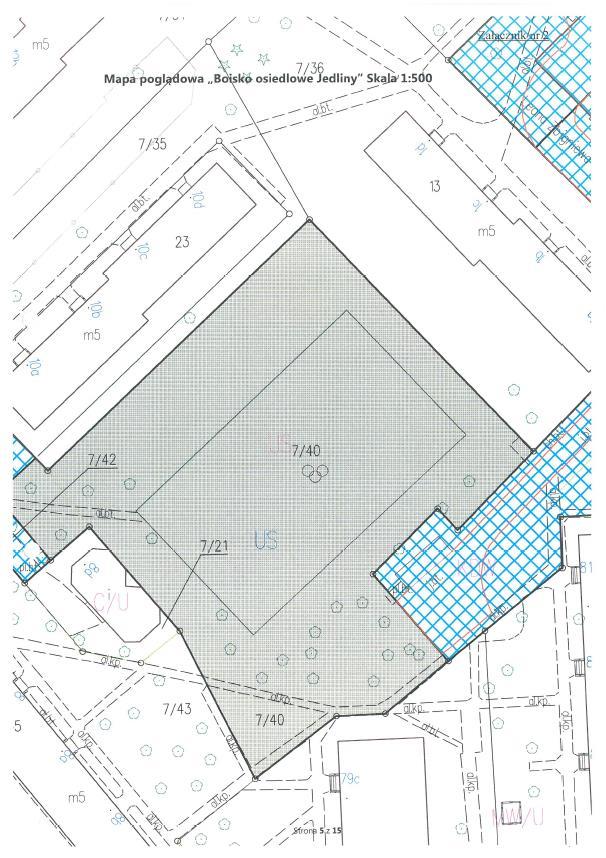

4 Strona 4 z 15 ZAŁĄCZNIK NR 3

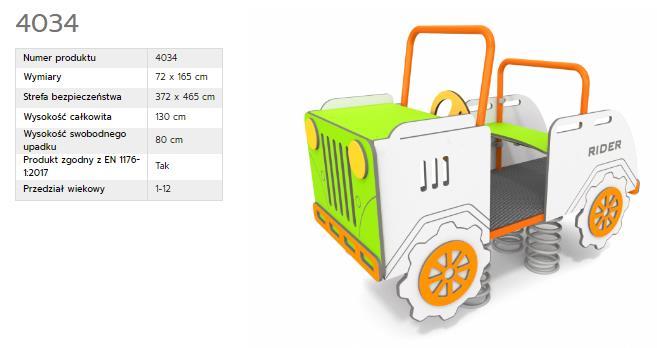

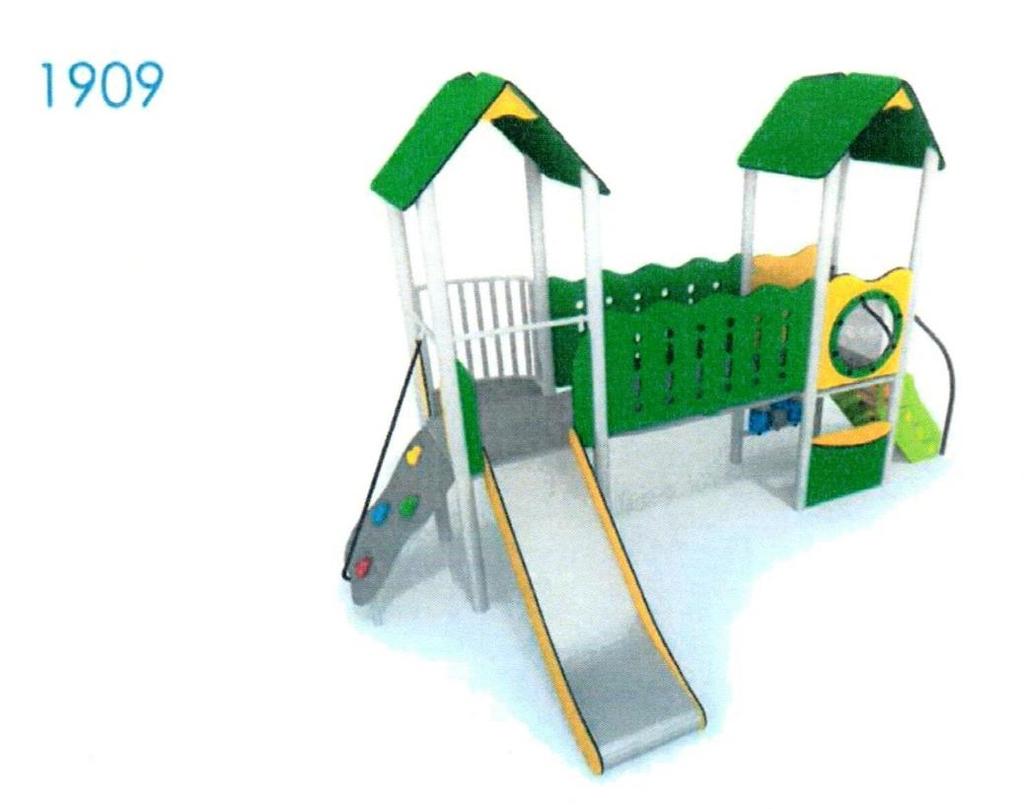

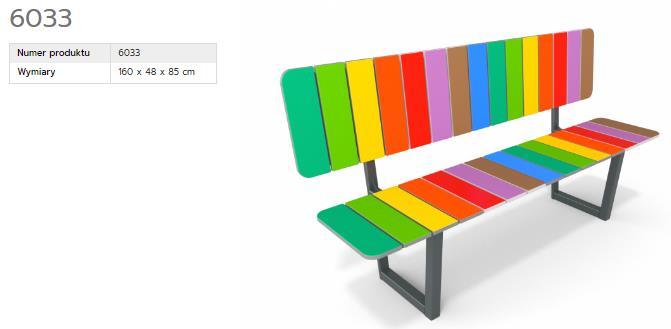

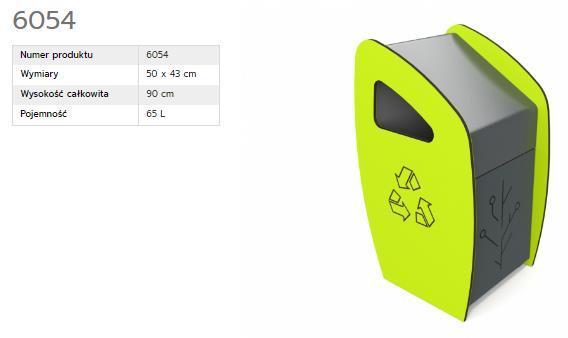

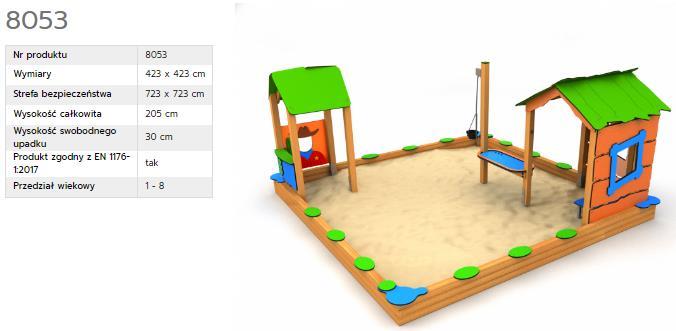

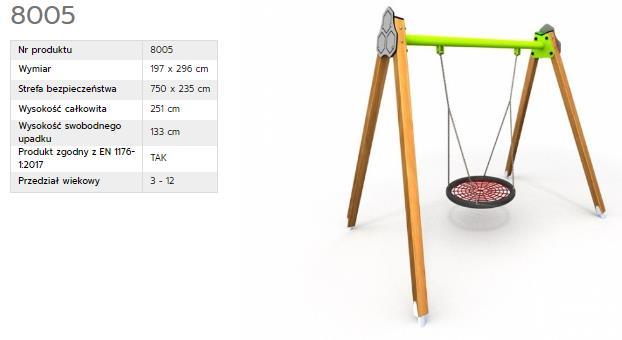

5 SZCZEGÓLOWY OPIS PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZNIK NR 4 Zad. 2. Projekt budowlany: Wymiana urządzeń na placu zabaw przy ul. Spółdzielczej (lokalizacja: dz. nr 101/43, obr. 20, ul. Spółdzielcza, Osiedle Nowobramskie). Projekt zakłada wymianę urządzeń na istniejącym placu zabaw, działka jest własnością miasta Koszalina. Urządzenia dostosowane dostosowane są do różnych grup wiekowych są zróżnicowane i dopasowane do potrzeb dzieci zamieszkujących osiedle. W załączeniu karty przykładowych urządzeń, którymi można by zastąpić znajdujące się aktualne na placu. Należy uwzględnić nowe nawierzchnie bezpieczne placu zabaw, jeżeli istniejące nie odpowiadają dla wysokości swobodnego upadku przyjętych urządzeń (zgodnie z normą PN EN 1176). Rodzaj zastosowanych nawierzchni oraz przyjęte urządzenia należy przedstawić Zamawiającemu do uzgodnienia. Przykładowe wyposażenie boiska (np.: urządzenia firmy Buglo): Strona 5 z 15

6 Strona 6 z 15

7 Strona 7 z 15

8 Strona 8 z 15

9 Strona 9 z 15 ZAŁĄCZNIK NR 5

10 SZCZEGÓLOWY OPIS PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZNIK NR 6 Zad. 3. Projekt budowlany: Witacze osiedlowe przy wjeździe do osiedla Jamno i Łabusz (lokalizacja: ul. Koszalińska, ul. Jamneńska i ul. Starowiejska, Osiedle Jamno- Łabusz). Postawienie witaczy osiedlowych, zwracających uwagę zarówno mieszkańców jak i osób to poprawa wizerunku osiedla, pokazanie historycznego charakteru i swoistej kulturowej odrębności. Witacze WITAMY W JAMNIE i WITAMY W ŁABUSZU powinny być stylizowane według kolorów i wzorów wykorzystywanych do ozdabiania rzeczy codziennego użytku. Należy uzyskać decyzję celu publicznego oraz uzgodnić dokładną lokalizację witaczy z zarządcą drogi i uzyskać stosowne zgody i pozwolenia. Konstrukcja (słupki + obramowanie tablicy) stalowa pomalowana w kolorze przypominającym drewno. Pozostałe elementy drewniane. Wysokość ok. 3,00 m. Treść witacza powinna zawierać nazwę miejscowości oraz zwrot powitalny. Elementy dekoracyjne na witaczu powinny nawiązywać do tradycji kultury jamneńskiej np. haftu jamneńskiego. Ostateczny projekt należy przedstawić Zamawiającemu do uzgodnienia. Lokalizacja witaczy: 1. ul. Koszalińska (droga wojewódzka w zarządzie ZDiT), pow. 20 m za tablicą wjazdową Jamno, za skrzyżowaniem z ul. Ariadny. 2. ul. Jamneńska (droga powiatowa w zarządzie ZDiT), pow. 20 m za tablicą wjazdową Jamno. 3. ul. Starowiejska (droga powiatowa w zarządzie ZdiT) za skrzyżowaniem z ul. Wilków Morskich Strona 10 z 15

11 Przykładowe witacze: Wariant I : Wariant II : Strona 11 z 15

12 SZCZEGÓLOWY OPIS PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZNIK NR 7 Zad. 4. Projekt budowlany: Zabawa bez barier - integracja (lokalizacja: plac zabaw Wulkan, dz. nr 21/69, obr. 16, ul. Wańskowicza, Osiedle Melchiora Wańkowicza). Projekt zakłada stworzenie placu zabaw, z którego mogłyby korzystać dzieci z ograniczoną sprawnością ruchową, jak również dzieci bez dysfunkcji ruchowej. Na terenie takiego placu będą znajdowały się specjalne urządzenia umożliwiające korzystania z nich dzieciom niepełnosprawnym jak również w pełni sprawnym. Plac będzie posiadał odpowiedni dojazd bez barier architektonicznych. Należy uwzględnić nowe nawierzchnie bezpieczne placu zabaw, jeżeli istniejące nie odpowiadają dla wysokości swobodnego upadku przyjętych urządzeń (zgodnie z normą PN EN 1176). Rodzaj zastosowanych nawierzchni oraz przyjęte urządzenia należy przedstawić Zamawiającemu do uzgodnienia. Przykładowe wyposażenie boiska (np.: urządzenia firmy Buglo): Strona 12 z 15

13 Strona 13 z 15

14 Strona 14 z 15 ZAŁĄCZNIK NR 8

15 Strona 15 z 15
