1 Wykład pt Plik DXF Jarosław Bydłosz 1

2 Tematyka wykładu: Pojęcie DXF Ogólna charakterystyka pliku DXF Budowa pliku Wybrane kody grup pliku DXF Zawartość wybranych sekcji pliku 2

3 Pojęcie DXF Drawing Interchange File co oznacza plik wymiany danych rysunkowych 3

4 Ogólna charakterystyka pliku DXF Standard ten został stworzony przez firmę Autodesk Służy on do przedstawiania informacji zawartych w rysunku programu AutoCAD Jest to format tekstowy ASCII DXF jest powszechnie akceptowany przez pakiety CAD i GIS oraz różnego rodzaju programy graficzne DXF jest formatem tzw. danych etykietowanych 4

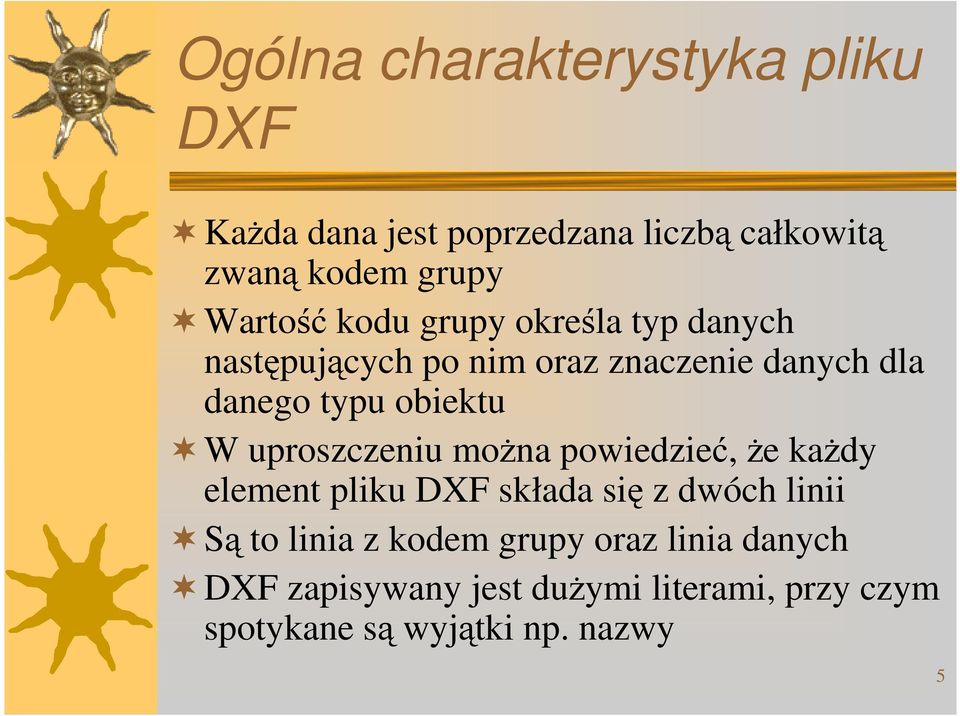

5 Ogólna charakterystyka pliku DXF Każda dana jest poprzedzana liczbą całkowitą zwaną kodem grupy Wartość kodu grupy określa typ danych następujących po nim oraz znaczenie danych dla danego typu obiektu W uproszczeniu można powiedzieć, że każdy element pliku DXF składa się z dwóch linii Są to linia z kodem grupy oraz linia danych DXF zapisywany jest dużymi literami, przy czym spotykane są wyjątki np. nazwy 5

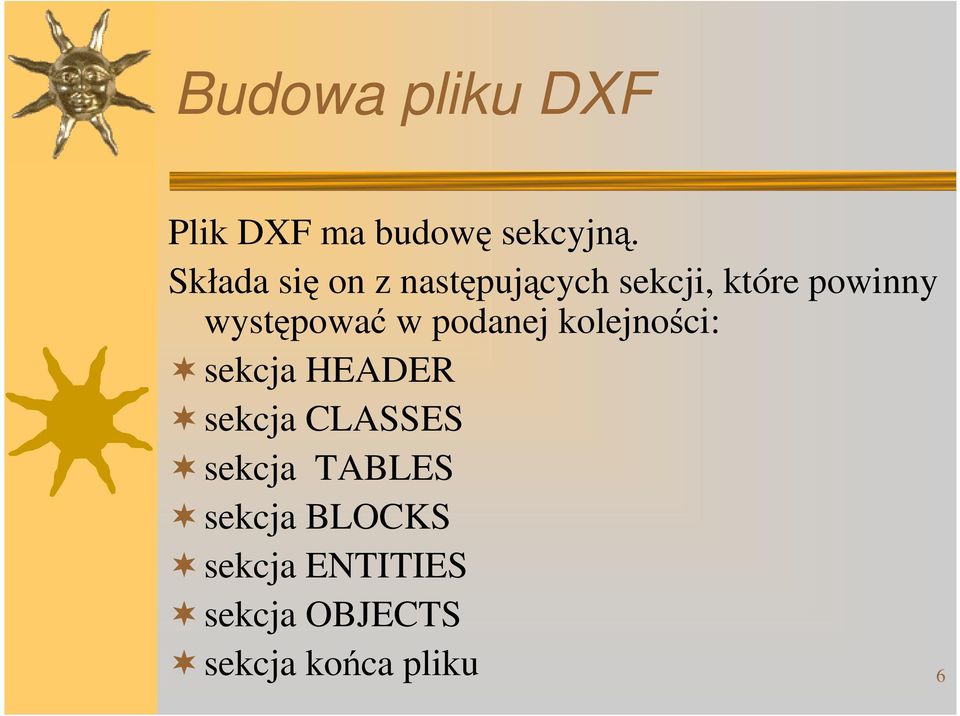

6 Budowa pliku DXF Plik DXF ma budowę sekcyjną. Składa się on z następujących sekcji, które powinny występować w podanej kolejności: sekcja HEADER sekcja CLASSES sekcja TABLES sekcja BLOCKS sekcja ENTITIES sekcja OBJECTS sekcja końca pliku 6

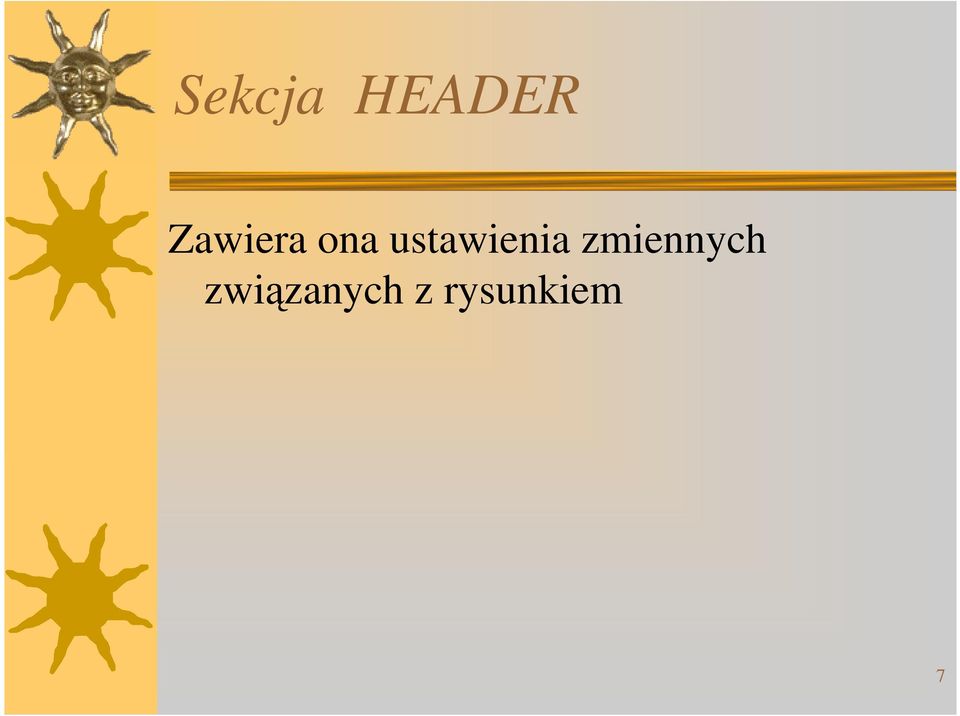

7 Sekcja HEADER Zawiera ona ustawienia zmiennych związanych z rysunkiem 7

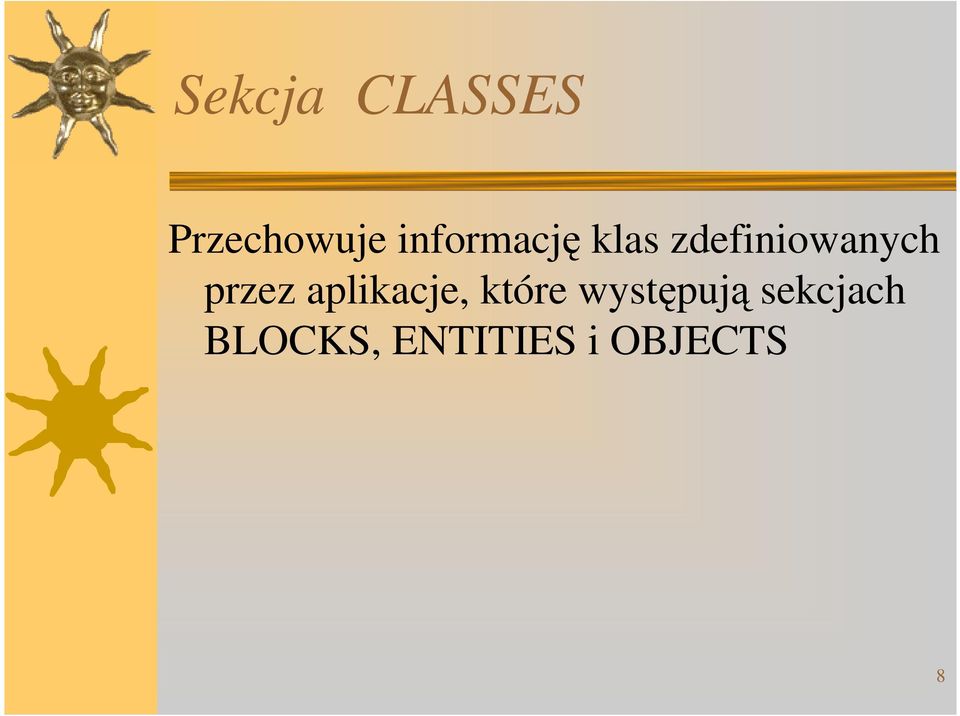

8 Sekcja CLASSES Przechowuje informację klas zdefiniowanych przez aplikacje, które występują sekcjach BLOCKS, ENTITIES i OBJECTS 8

9 Sekcja TABLES Zawiera szereg tablic, których elementy są używane w definicjach elementów rysunku. Sekcja ta zawiera między innymi definicję: typów linii (LTYPE), warstw (LAYER), stylów tekstu (STYLE), układów współrzędnych (UCS) 9

10 Sekcja BLOCKS Zawiera wszystkie definicje bloków wykorzystywane w rysunku 1

11 Sekcja ENTITIES To sekcja zawierająca informacje o elementach graficznych W sekcji tej zawarte są wszystkie elementy rysunkowe 11

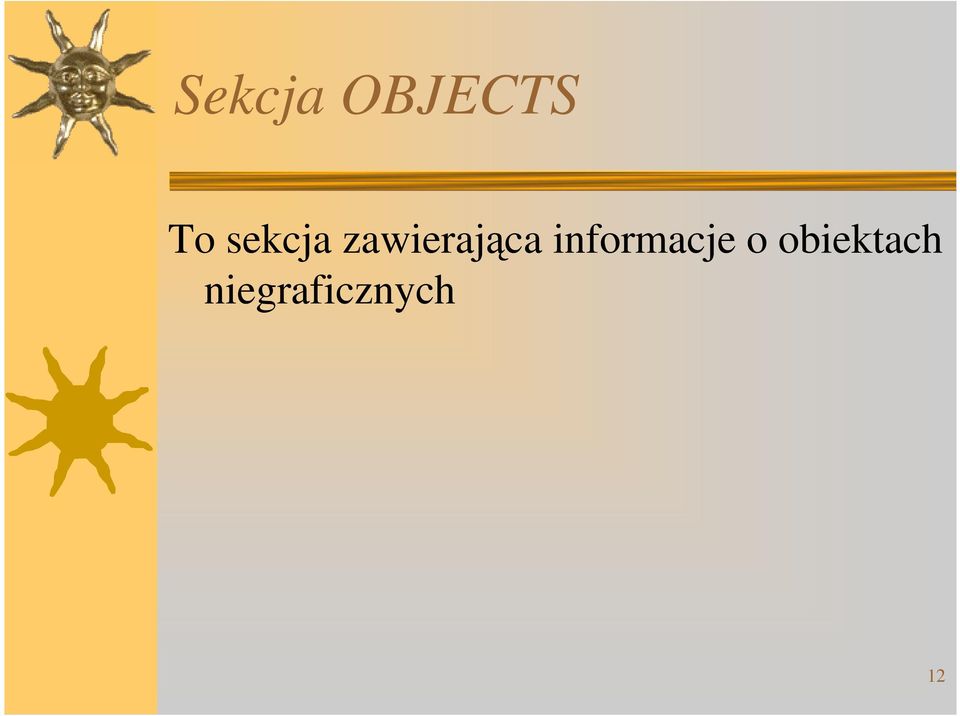

12 Sekcja OBJECTS To sekcja zawierająca informacje o obiektach niegraficznych 12

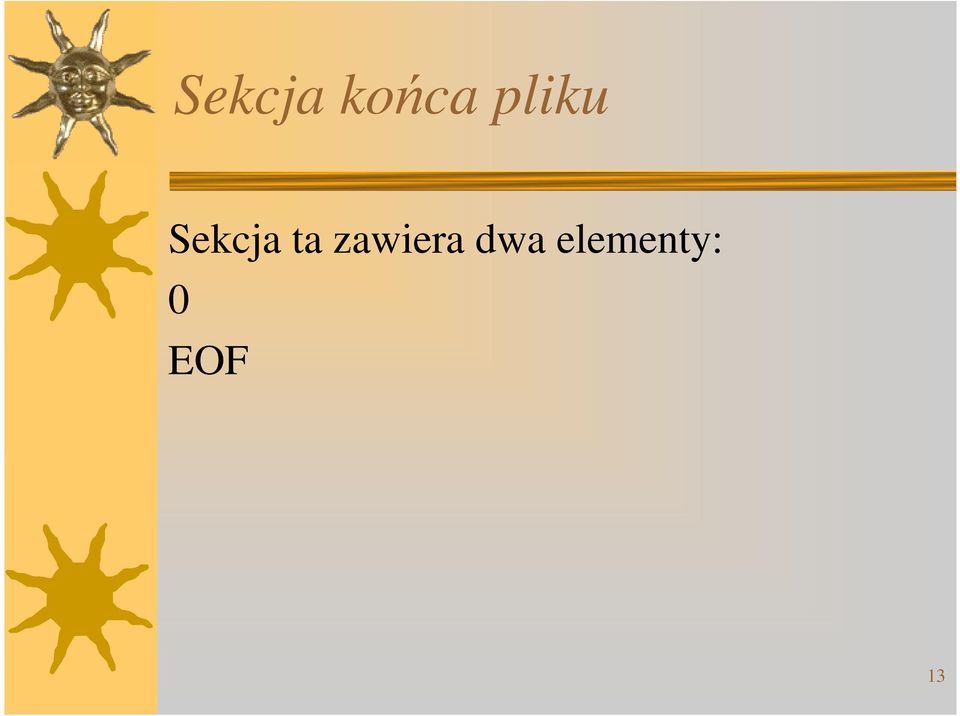

13 Sekcja końca pliku Sekcja ta zawiera dwa elementy: EOF 13

14 Występowanie sekcji pliku Występowanie poszczególnych sekcji pliku jest pod pewnymi warunkami opcjonalne 14

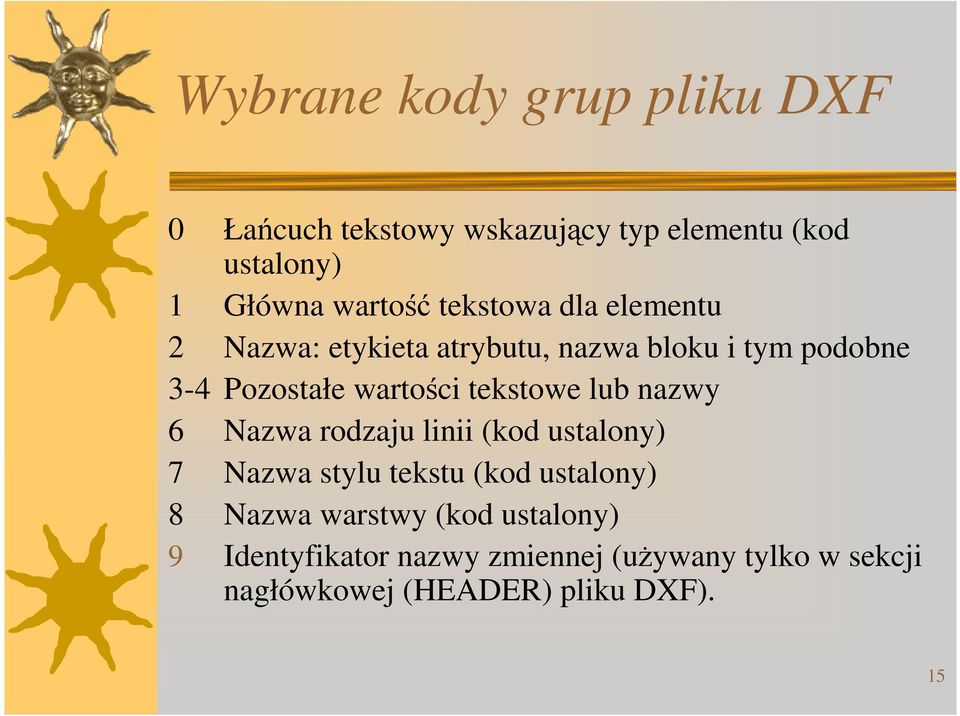

15 Wybrane kody grup pliku DXF Łańcuch tekstowy wskazujący typ elementu (kod ustalony) 1 Główna wartość tekstowa dla elementu 2 Nazwa: etykieta atrybutu, nazwa bloku i tym podobne 3-4 Pozostałe wartości tekstowe lub nazwy 6 Nazwa rodzaju linii (kod ustalony) 7 Nazwa stylu tekstu (kod ustalony) 8 Nazwa warstwy (kod ustalony) 9 Identyfikator nazwy zmiennej (używany tylko w sekcji nagłówkowej (HEADER) pliku DXF). 15

16 Wybrane kody grup pliku DXF cd. 1 Główny punkt wsp. X. Jest to punkt początkowy elementu linia lub tekst, środek okręgu i tym podobne (po niej następuje wartość Y i Z, kody 2 i 3) Pozostałe punkty. Współrz. X pozostałego punktu (po niej następuje wartość Y kody i wartość Z kody 31-38) 2, 3 Współrzędne Y i Z głównego punktu 21-28, Współrzędne Y i Z pozostałych punktów 16

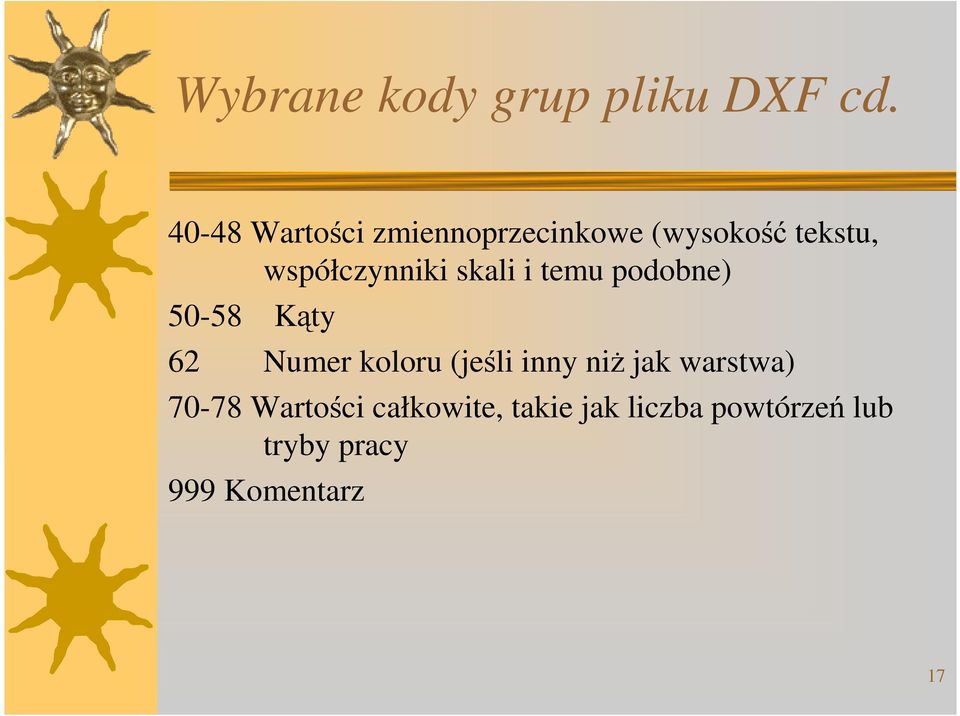

17 Wybrane kody grup pliku DXF cd Wartości zmiennoprzecinkowe (wysokość tekstu, współczynniki skali i temu podobne) 5-58 Kąty 62 Numer koloru (jeśli inny niż jak warstwa) 7-78 Wartości całkowite, takie jak liczba powtórzeń lub tryby pracy 999 Komentarz 17

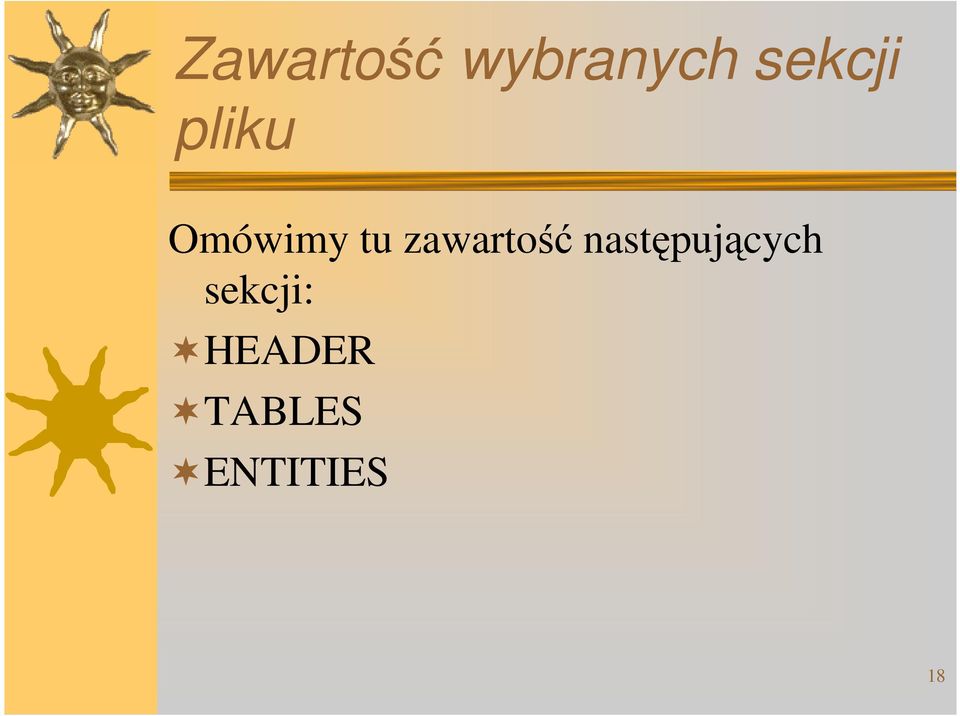

18 Zawartość wybranych sekcji pliku Omówimy tu zawartość następujących sekcji: HEADER TABLES ENTITIES 18

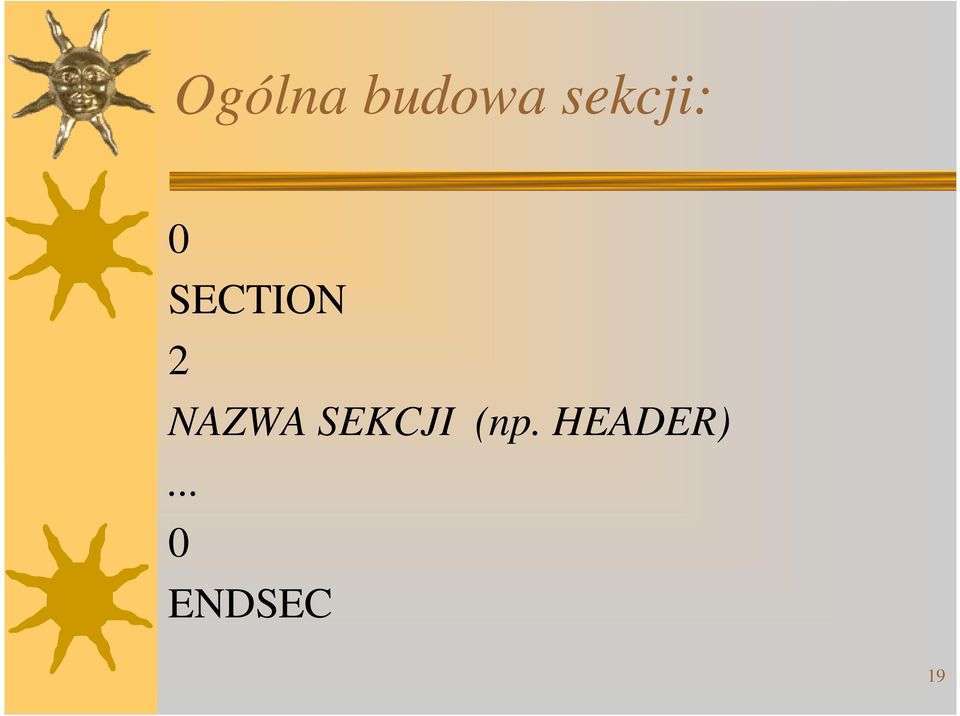

19 Ogólna budowa sekcji: SECTION 2 NAZWA SEKCJI (np. HEADER)... ENDSEC 19

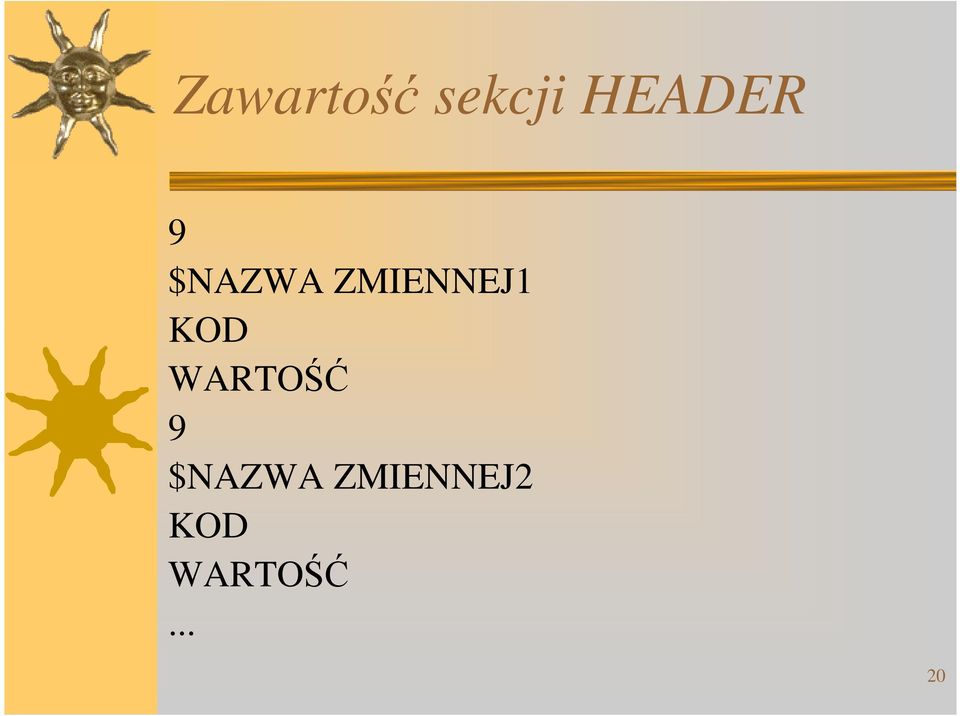

20 Zawartość sekcji HEADER 9 $NAZWA ZMIENNEJ1 KOD WARTOŚĆ 9 $NAZWA ZMIENNEJ2 KOD WARTOŚĆ... 2

21 Przykład sekcji HEADER SECTION 2 HEADER 9 $PDSIZE $PDMODE 7 3 ENDSEC 21

22 Zawartość sekcji TABLES Sekcja TABLES składa się z tablic (np. LTYPE, LAYER, STYLE, UCS) o następującej strukturze: TABLE 2 NAZWA TABLICY...ELEMENTY TABLICY ENDTAB 22

23 Przykładowa sekcja TABLES zawierająca tablicę LTYPE z dwoma typami linii SECTION 2 TABLES TABLE 2 LTYPE

24 Przykład sekcji TABLES cd. LTYPE 2 Nazwa linii 1... LTYPE 2 Nazwa linii

25 Przykład sekcji TABLES cd. ENDTAB ENDSEC 25

26 Zawartość sekcji ENTITIES Sekcja ta zawiera informacje o wszystkich elementach rysunkowych. Wybrane elementy rysunkowe: ARC ATTDEF ATTRIB CIRCLE DIMENSION ELLIPSE HATCH IMAGE 26

27 Wybrane elementy rysunkowe cd. LINE LWPOLYLINE MLINE MTEXT POINT POLYLINE REGION SPLINE TEXT VERTEX VIEWPORT 27

28 Przykładowa sekcja ENTITIES zawierająca definicje linii, okręgu oraz tekstu Początek sekcji: SECTION 2 ENTITIES 28

29 Definicja linii LINE 8 KRESECZKA

30 Komentarz 999 Teraz będzie kółko 3

31 Definicja okręgu CIRCLE 8 KÓŁECZKO

32 Definicja tekstu TEXT 8 TEKŚCIK Taki sobie napis 32

33 Koniec sekcji ENDSEC 33

34 Aby ten plik DXF był kompletny należy dołączyć jeszcze tzw. Sekcję końca pliku, czyli dwa elementy: EOF 34
