1 bipro-bumar Sp. z o.o. rok załoŝenia 1948 PRZEDSIĘBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI BIPRO-BUMAR Sp. z o.o. ul. Nawrot Łódź tel.: , , tel./fax (0-42) adres pab@bipro-bumar.com.pl In-272 Inwestor Tytuł inwestycji Faza projektowa Tytuł opracowania Numery Tomaszowskie Towarzystwo Budownictwa Społecznego Sp. z o.o Tomaszów Mazowiecki, ul. Majowa 15 Budowa Budynku Mieszkalnego Wielorodzinnego Nr 4B przy ul. Stolarskiej w Tomaszowie Mazowieckim PROJEKT WYKONAWCZY Projekt wykonawczy konstrukcyjny budynku mieszkalnego wielorodzinnego Nr 4B przy ul. Stolarskiej w Tomaszowie Mazowieckim. Opracowania CP Archiwalny Imię i nazwisko Data Podpis Projektanci: mgr inŝ. Bogumił Boczek upr. bud. nr 301/85/WŁ w sp. konstrukcyjno-budowlanej tech. Teresa Twardowska r. Sprawdzający: mgr inŝ. Paweł Maciejewski upr. bud. nr 156/90/WŁ w sp. konstrukcyjno-budowlanej r. Prezes Przedsiębiorstwa mgr inŝ. Zbigniew Lipczyński r.

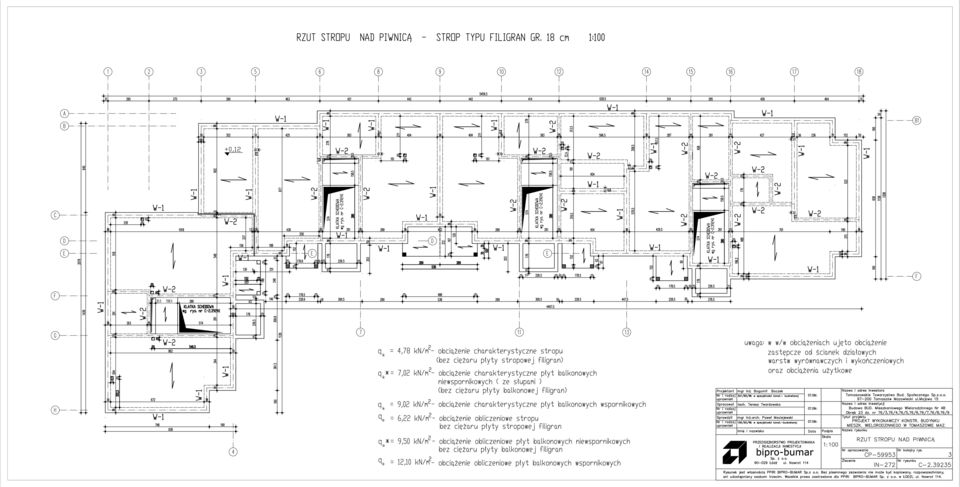

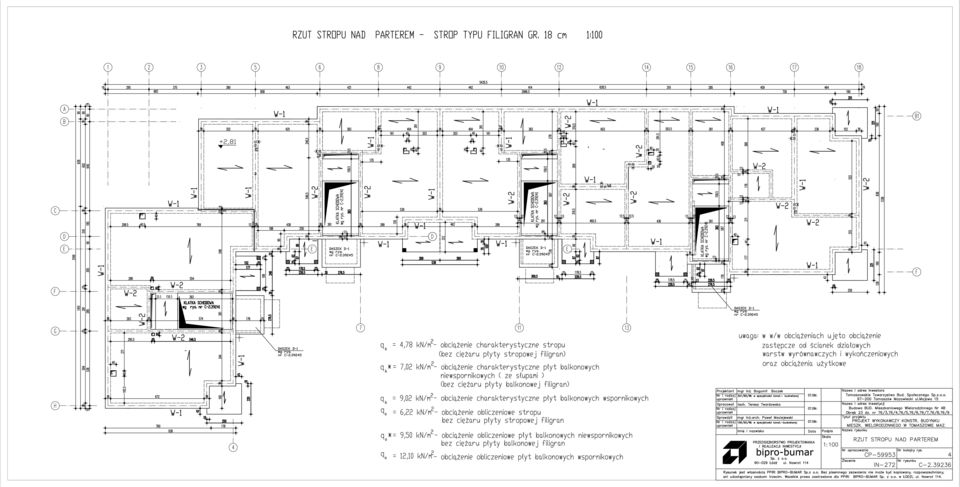

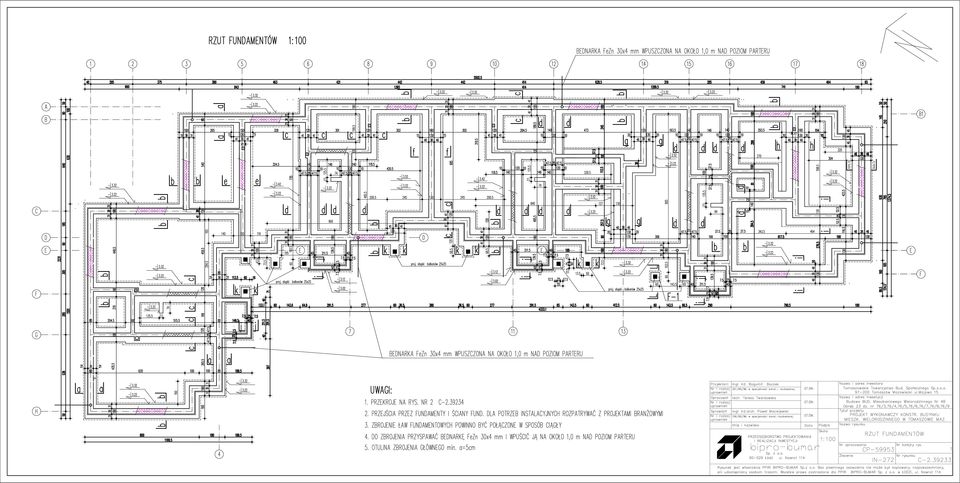

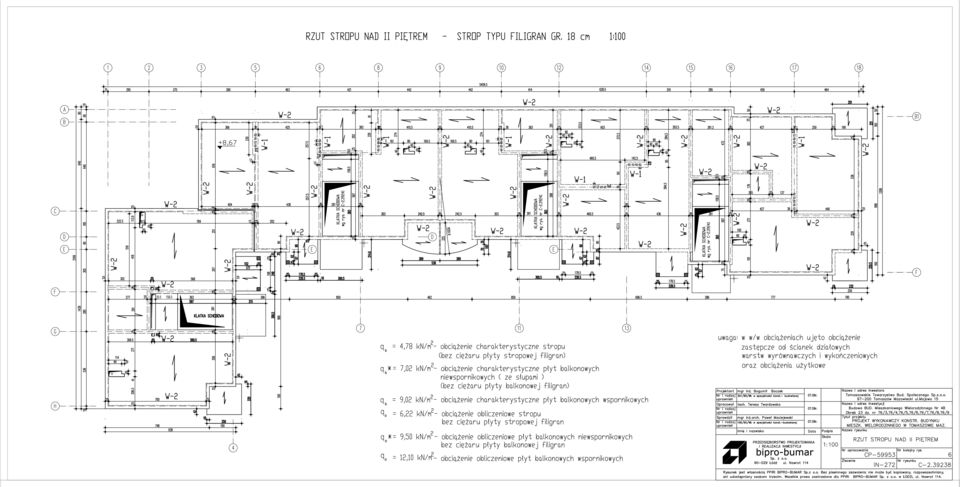

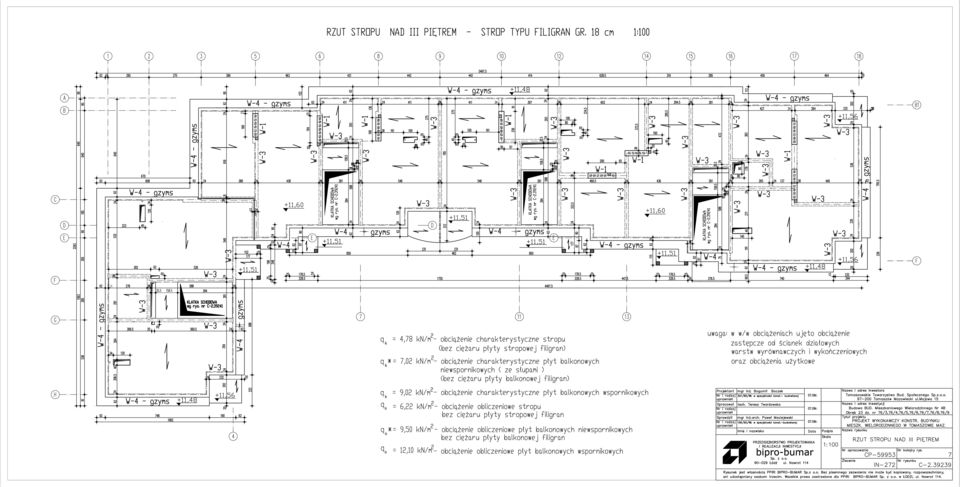

2 "BIPRO - BUMAR" SPÓŁKA z o.o. Tomaszowskie Towarzystwo Budownictwa Społecznego Sp. z o.o Tomaszów Mazowiecki, ul. Majowa 15 Projekt wykonawczy konstrukcyjny Budynku Mieszkalnego Wielorodzinnego Nr 4B przy ul. Stolarskiej w Tomaszowie Mazowieckim WYSZCZEGÓLNIENIE DOKUMENTACJI Str. 3 Zlecenie IN-272 L.p. T r e ś ć Ilość ark. Nr opracowania lub rysunku U w a g i 1. OPIS TECHNICZNY CP RYSUNKI 1. Rzut fundamentów C Konstrukcja fundamentów C Rzut stropu nad piwnicą C Rzut stropu nad parterem C Rzut stropu nad I piętrem C Rzut stropu nad II piętrem C Rzut stropu nad III piętrem C Konstrukcja klatki schodowej C NadproŜa i wieńce C Słupki balkonów. C Marka M-1 do balustrad balkonowych C Strop nad wejściem do klatki schodowej C CP-59953

3

4

5

6

7

8

9

10

11

12

13

14

15 4 OPIS TECHNICZNY 1. Podstawa opracowania Projekt budowlany budynku mieszkalnego nr 4B nr opracowania CP Projekt zagospodarowania terenu nr opracowania CP Projekt wykonawczy architektoniczny mieszkalnego nr 4B nr opracowania CP Wytycznych wynikających z projektów branŝowych Uzgodnień technologicznych z inwestorem Dokumentacja geotechniczna opracowana przez mgr Zbigniewa Bartczaka z firmy Geosonda Pracownia Geologiczna Zgierz, ul. Baczyńskiego 7/ Rozwiązania architektoniczno-budowlane Obiekt w kształcie litery L zlokalizowany jest w odległości 7.68 m od północno-wschodniej granicy działki i 8.0 m od bud. 3B. Wejścia do klatek schodowych od strony południowo-zachodniej. Klatki wyposaŝono w przedsionki. Mieszkania 1, 2 i 3-osobowe posiadają balkony o zróŝnicowanym kształcie płyt i balustrad. Dach zaprojektowano jako wielospadowy ze spadkiem 6%. Odprowadzenie wody do kanalizacji rurami spustowymi rozmieszczonymi wg. rys. rzutu dachu. 3. Układ konstrukcyjny obiektu budowlanego 3.1. Zastosowane schematy statyczne (konstrukcyjne) płyta stropowa - wolnopodparta (typowa typu Filigran ) schody - płyta jednoprzęsłowa wolnopodparta balkony wsparte na płycie wspornikowej wyprowadzonej z płyty stropowej Filigran lub oparte na słupach Ŝelbetowych

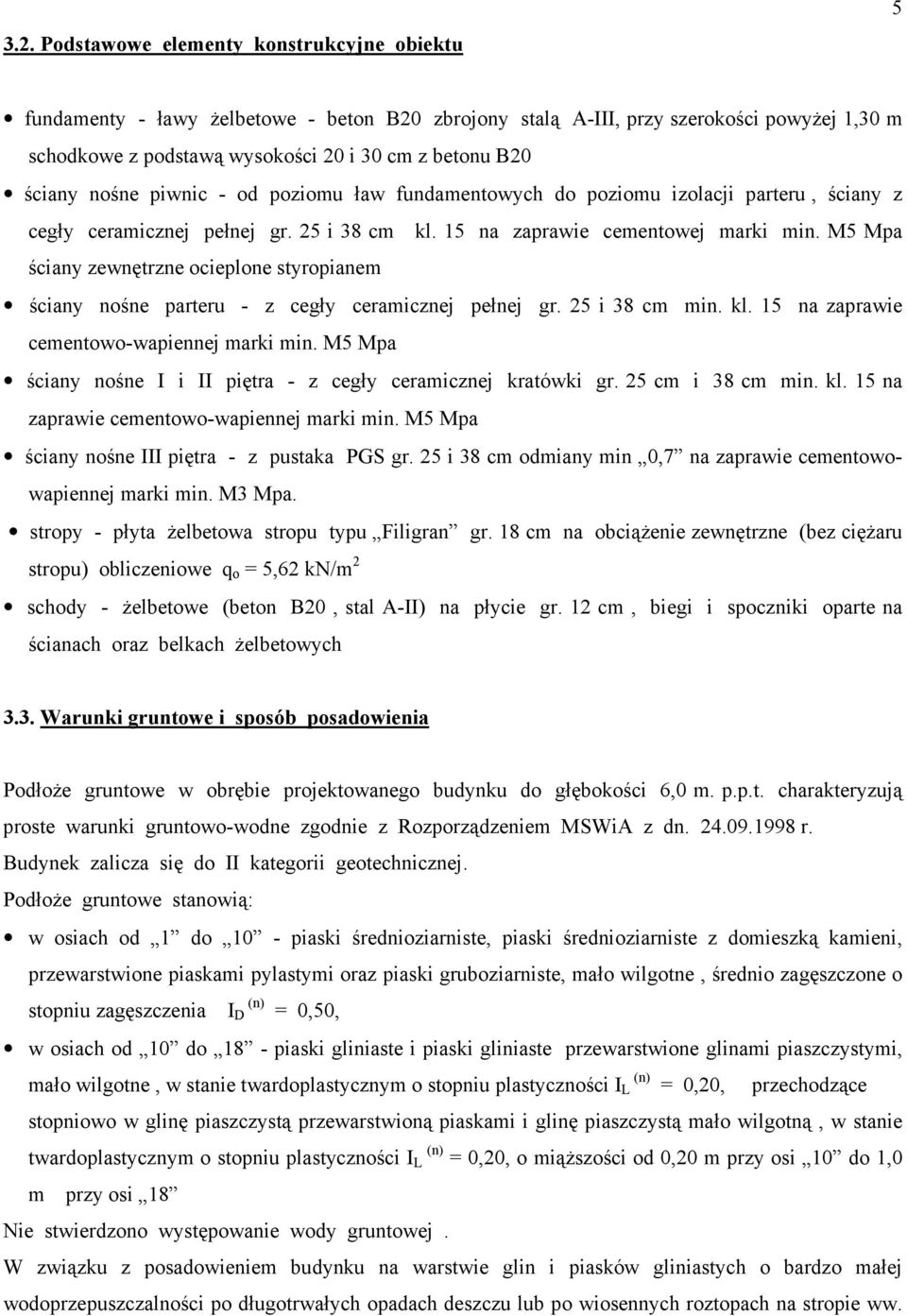

16 3.2. Podstawowe elementy konstrukcyjne obiektu 5 fundamenty - ławy Ŝelbetowe - beton B20 zbrojony stalą A-III, przy szerokości powyŝej 1,30 m schodkowe z podstawą wysokości 20 i 30 cm z betonu B20 ściany nośne piwnic - od poziomu ław fundamentowych do poziomu izolacji parteru, ściany z cegły ceramicznej pełnej gr. 25 i 38 cm kl. 15 na zaprawie cementowej marki min. M5 Mpa ściany zewnętrzne ocieplone styropianem ściany nośne parteru - z cegły ceramicznej pełnej gr. 25 i 38 cm min. kl. 15 na zaprawie cementowo-wapiennej marki min. M5 Mpa ściany nośne I i II piętra - z cegły ceramicznej kratówki gr. 25 cm i 38 cm min. kl. 15 na zaprawie cementowo-wapiennej marki min. M5 Mpa ściany nośne III piętra - z pustaka PGS gr. 25 i 38 cm odmiany min 0,7 na zaprawie cementowowapiennej marki min. M3 Mpa. stropy - płyta Ŝelbetowa stropu typu Filigran gr. 18 cm na obciąŝenie zewnętrzne (bez cięŝaru stropu) obliczeniowe q o = 5,62 kn/m 2 schody - Ŝelbetowe (beton B20, stal A-II) na płycie gr. 12 cm, biegi i spoczniki oparte na ścianach oraz belkach Ŝelbetowych 3.3. Warunki gruntowe i sposób posadowienia PodłoŜe gruntowe w obrębie projektowanego budynku do głębokości 6,0 m. p.p.t. charakteryzują proste warunki gruntowo-wodne zgodnie z Rozporządzeniem MSWiA z dn r. Budynek zalicza się do II kategorii geotechnicznej. PodłoŜe gruntowe stanowią: w osiach od 1 do 10 - piaski średnioziarniste, piaski średnioziarniste z domieszką kamieni, przewarstwione piaskami pylastymi oraz piaski gruboziarniste, mało wilgotne, średnio zagęszczone o stopniu zagęszczenia I D (n) = 0,50, w osiach od 10 do 18 - piaski gliniaste i piaski gliniaste przewarstwione glinami piaszczystymi, (n) mało wilgotne, w stanie twardoplastycznym o stopniu plastyczności I L = 0,20, przechodzące stopniowo w glinę piaszczystą przewarstwioną piaskami i glinę piaszczystą mało wilgotną, w stanie twardoplastycznym o stopniu plastyczności I (n) L = 0,20, o miąŝszości od 0,20 m przy osi 10 do 1,0 m przy osi 18 Nie stwierdzono występowanie wody gruntowej. W związku z posadowieniem budynku na warstwie glin i piasków gliniastych o bardzo małej wodoprzepuszczalności po długotrwałych opadach deszczu lub po wiosennych roztopach na stropie ww.

17 6 gruntach spoistych moŝliwe jest utrzymywanie się kilkunastocentymetrowej warstwy wody gruntowej, tzw. wierzchówkowej. Dla ochrony fundamentów naleŝy zastosować izolacje przeciwwodne. Warunki gruntowe określone zostały dokumentacją geotechniczną opracowaną przez mgr Zbigniewa Bartczaka z firmy Geosonda Pracownia Geologiczna Zgierz, ul. Baczyńskiego 7/29. W trakcie prac budowlanych grunt zabezpieczyć przed rozmiękczeniem przez nawodnienie oraz przed przemarznięciem. 4. Rozwiązania budowlane konstrukcyjno-materiałowe 4.1. Fundamenty Zaprojektowano ławy Ŝelbetowe - beton B20 zbrojone podłuŝnie prętami Ø 12 ze stali A-III. Ławy o szer. do 1,20 m o wys. 0,50 m prostokątne wylewane na podłoŝu z chudego betonu grub. 10 cm. Ławy o szer. 1,20 m i większej usytuowane między osiami 10 i 18 (w podłoŝu piaski gliniaste i gliny piaszczyste) schodkowe : część górna o wys. 0,50 m Ŝelbetowa zbrojone podłuŝnie prętami Ø 12, część dolna płyta betonowa z betonu B20 grub. 20 lub 30 cm wylewana bezpośrednio na podłoŝu gruntowym. Ławy pod ścianami zewnętrznymi budynku usytuowane między osiami 10 i 18 czyli w obszarze gdzie stwierdzono występowanie w podłoŝu w poziomie posadowienia piasków gliniastych i glin piaszczystych o bardzo małej wodoprzepuszczalności naleŝy ławy po zabezpieczeniu abizolem obłoŝyć gliną pozyskaną z wykopów ze spadkiem 45 stopni w kierunku na zewnątrz budynku oraz wykonać perforację soczewki gruntów spoistych przez wykonanie otworów Ø 20 cm na głębokość cm poniŝej poziomu posadowienia t.j. do warstwy piasków. Otwory wypełnić Ŝwirem. Otwory rozmieścić w odległości 1,5 m od ławy budynku w rozstawie co 3,0 m. W fundamentach osadzić przed zalaniem przepusty z rur stalowych φ 244 x 8 mm dla przeprowadzenia kanalizacji. Usytuowanie i poziomy przepustów skoordynować z projektami instalacyjnymi. Elementy konstrukcyjne stykające się z gruntem izolować przeciwwilgociowo zgodnie z opisem architektonicznym Ściany zewnętrzne Piwnica - od poziomu ław fundamentowych do poziomu izolacji parteru, ściany z cegły ceramicznej pełnej gr. 38 cm kl. Min. 15 na zaprawie cementowej M5, ocieplone styrodurem gr. 6 cm i wykończone wyprawą tynkarską wodoszczelną na siatce. Ściany parteru z cegły ceram znej pełnej gr. 38 cm kl. min. 15 na zaprawie cementowo-wapiennej M5 ocieplone styropianem samogasnącym gr. 12 cm i wykończone wyprawą tynkarską wodoszczelną na macie szklanej

18 7 Ściany I i II piętra z cegły kratówki gr. 38 cm (I piętro) i 25 cm (II piętro) kl. Min. 15 na zaprawie cementowo-wapiennej M5 ocieplone styropianem samogasnącym gr. 12 cm i wykończone wyprawą tynkarską na macie szklanej Ściany III piętra z PGS odmiany 07 gr. 24 cm na zaprawie cementowo-wapiennej M3 ocieplone styropianem samogasnącym gr. 12 cm i wykończone wyprawą tynkarską na macie szklanej Ściany wewnętrzne Piwnica - ściany konstrukcyjne z cegły ceramicznej pełnej gr. 25 cm. i 38 cm kl. 15 na zaprawie cementowej M5. Ścianki działowe z cegły silikatowej pełnej gr. 12 cm, między komórkami lokatorskimi aŝurowe. Filarki międzydrzwiowe o szer. mniejszej niŝ 1,20 m w ścianach grub. 25 cm wykonać przy uŝyciu cegły kl. 20 MPa na zaprawie zaprawie cementowej M8. Filarek w osi G zazbroić siatkami z prętów φ 4,5 mm o oczkach 70x70 mm układanych w co 3 warstwie cegły. Parter - Ściany konstrukcyjne z cegły ceramicznej pełnej gr. 25 i 38 cm kl. 15 na zaprawie cementowo-wapiennej M5 Ścianki działowe z pustaków PGS gr. 8 cm odmiany 04 na zaprawie cementowo-wapiennej M2. Filarki międzydrzwiowe o szer. mniejszej niŝ 1,20 m w ścianach nośnych grub. 25 cm wykonać przy uŝyciu cegły kl. 20 MPa na zaprawie zaprawie cementowej M8 Ścianki działowe w pomieszczeniach mokrych z Porothermu gr. 8 cm na zaprawie cementowowapiennej M2. Piętro I i II - ściany konstrukcyjne z cegły kratówki gr. 25 i 38 cm kl. 15 na zaprawie cementowowapiennej M5 Ścianki działowe jak na parterze Piętro III - ściany konstrukcyjne z PGS odmiany 07 gr. 24 i 38 cm na zaprawie cementowowapiennej M3 Ściany działowe jak na parterze i I piętrze. Obmurowania szachtów i kominów wentylacyjnych w obrębie pom. mieszkalnych z PGS gr. 8 cm na zaprawie cementowo-wapiennej M NadproŜa i wieńce NadproŜa prefabrykowane L19 przewidziane na obciąŝenia stropów w ścianach grub. 25 cm naleŝy układać na poduszce betonowej z betonu B 15 grub. 10 cm i szerokości min 25 cm. W ścianach gr. 38 cm - poduszka betonowa grub. 5 cm.

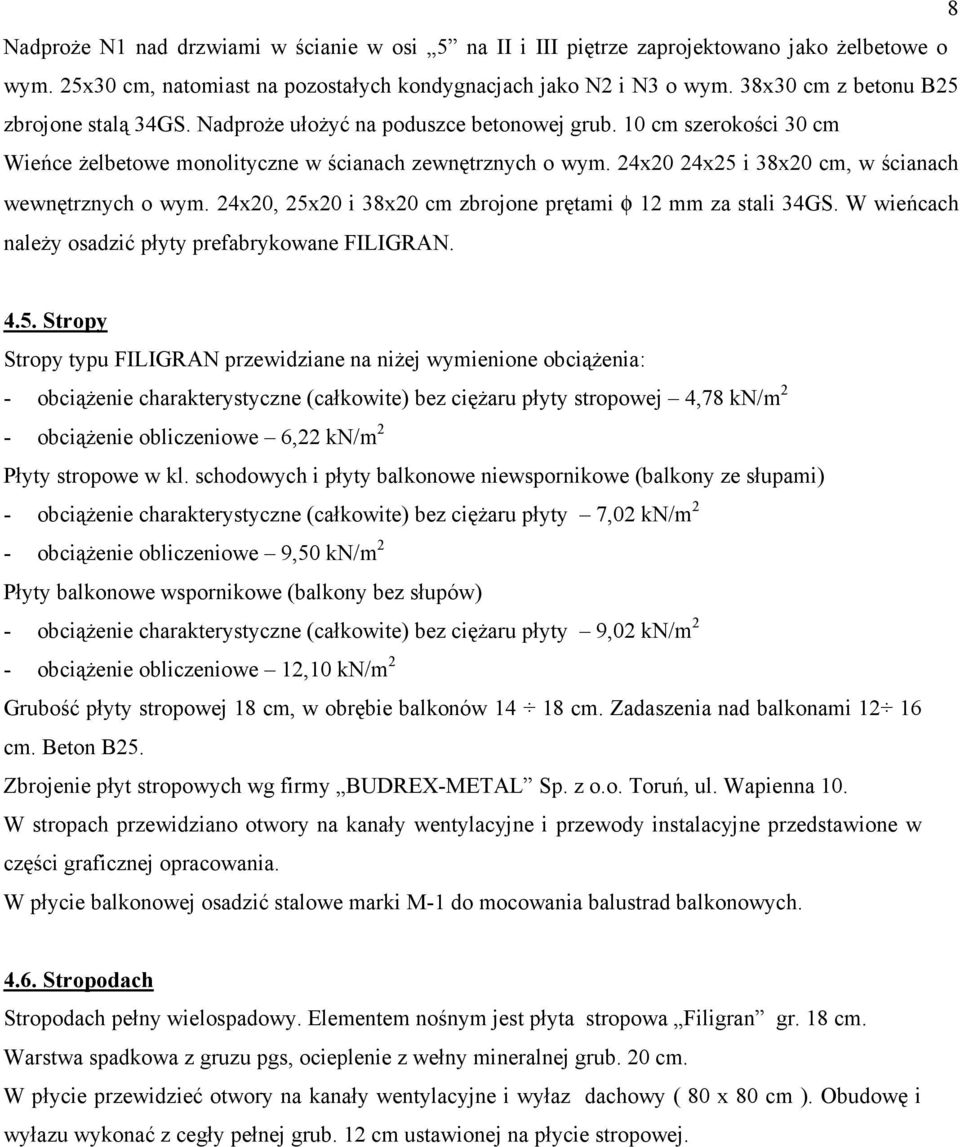

19 8 NadproŜe N1 nad drzwiami w ścianie w osi 5 na II i III piętrze zaprojektowano jako Ŝelbetowe o wym. 25x30 cm, natomiast na pozostałych kondygnacjach jako N2 i N3 o wym. 38x30 cm z betonu B25 zbrojone stalą 34GS. NadproŜe ułoŝyć na poduszce betonowej grub. 10 cm szerokości 30 cm Wieńce Ŝelbetowe monolityczne w ścianach zewnętrznych o wym. 24x20 24x25 i 38x20 cm, w ścianach wewnętrznych o wym. 24x20, 25x20 i 38x20 cm zbrojone prętami φ 12 mm za stali 34GS. W wieńcach naleŝy osadzić płyty prefabrykowane FILIGRAN Stropy Stropy typu FILIGRAN przewidziane na niŝej wymienione obciąŝenia: - obciąŝenie charakterystyczne (całkowite) bez cięŝaru płyty stropowej 4,78 kn/m 2 - obciąŝenie obliczeniowe 6,22 kn/m 2 Płyty stropowe w kl. schodowych i płyty balkonowe niewspornikowe (balkony ze słupami) - obciąŝenie charakterystyczne (całkowite) bez cięŝaru płyty 7,02 kn/m 2 - obciąŝenie obliczeniowe 9,50 kn/m 2 Płyty balkonowe wspornikowe (balkony bez słupów) - obciąŝenie charakterystyczne (całkowite) bez cięŝaru płyty 9,02 kn/m 2 - obciąŝenie obliczeniowe 12,10 kn/m 2 Grubość płyty stropowej 18 cm, w obrębie balkonów cm. Zadaszenia nad balkonami cm. Beton B25. Zbrojenie płyt stropowych wg firmy BUDREX-METAL Sp. z o.o. Toruń, ul. Wapienna 10. W stropach przewidziano otwory na kanały wentylacyjne i przewody instalacyjne przedstawione w części graficznej opracowania. W płycie balkonowej osadzić stalowe marki M-1 do mocowania balustrad balkonowych Stropodach Stropodach pełny wielospadowy. Elementem nośnym jest płyta stropowa Filigran gr. 18 cm. Warstwa spadkowa z gruzu pgs, ocieplenie z wełny mineralnej grub. 20 cm. W płycie przewidzieć otwory na kanały wentylacyjne i wyłaz dachowy ( 80 x 80 cm ). Obudowę i wyłazu wykonać z cegły pełnej grub. 12 cm ustawionej na płycie stropowej.

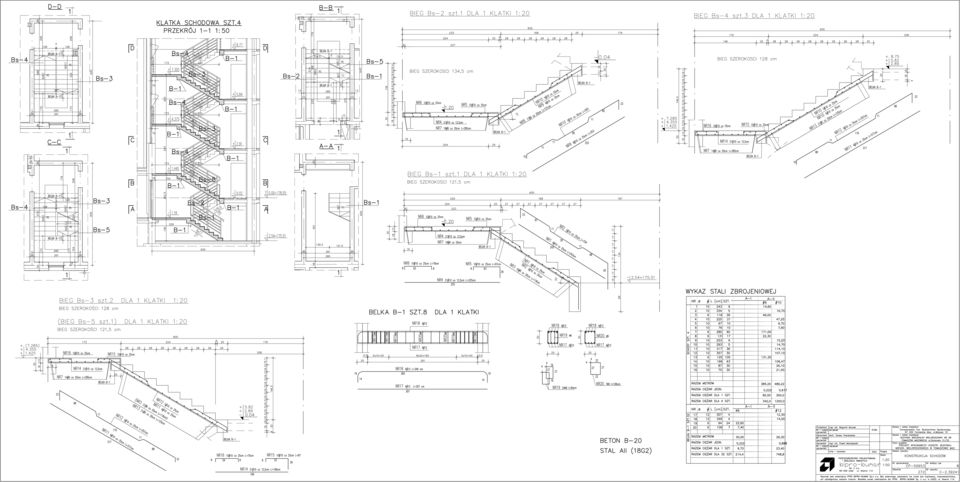

20 Schody Schody Ŝelbetowe monolityczne na płycie gr. 12 cm, oparte na ścianie zewnętrznej i belkach o wym. 30x25 cm w poziomie spoczników oraz w poziomie stropów. Beton B25, zbrojenie ze stali A-II (18G2), strzemiona ze stali A-I (St3SX). Płyta w poziomie stropów budynku typu FILIGRAN grub. 18 cm Strop nad wejściem do kl. schodowej Strop Ŝelbetowy monolityczny - płyta gr. 12 cm z betonu B25 zbrojone stalą A-II (18G2), oparte na ścianie zewnętrznej i wieńcu-nadproŝu N4 o wym. 39x38 cm Słupy balkonów Słupy Ŝelbetowe monolityczne o wym. 25x25 cm z betonu B25 zbrojone stalą A-III (34GS). Słupy mocowane w płytach balkonowych na poszczególnych kondygnacjach i ustawione na stopach-ławach połączonych monolitycznie z ławą pod ścianą zewnętrzną budynku lub ścianą wiatrołapu Izolacje przeciwwilgociowe Na ścianach zewnętrznych od poziomu ław fundamentowych do poziomu izolacji wodochronnej - styrodur gr. 6 cm mocowany do ściany zaprawą klejową wodoodporną. Na ociepleniu wyprawa tynkarska wodoodporna na siatce z włókna szklanego. Płaszczyzny wyprawy pokryte 3 x Dysperbit. Ściany wewnętrzne i elementy betonowe stykające się z gruntem - abizol R + P. + G. 5. UWAGI WYKONAWCZE - Grunt pod posadzkami piwnic zagęścić do wskaźnika zagęszczenia 0,98. - W przypadku natrafienia pod fundamentami gruntu nienośnego zastąpić go piaskiem stabilizowanym cementem w ilości 80 kg/m 3 zagęszczonym mechanicznie. - Nie dopuszczać do rozmiękczenia gruntu pod fundamentami. Ostatnią 10 cm warstwę wykopu pod fundamenty zdjąć ręcznie tuŝ przed wykonaniem podlewek betonowych. - Prace budowlane wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych przy zachowaniu obowiązujących przepisów BHP. Opracował mgr inŝ. Bogumił Boczek

21 "BIPRO - BUMAR" SPÓŁKA z o.o. Tomaszowskie Towarzystwo Budownictwa Społecznego Sp. z o.o Tomaszów Mazowiecki, ul. Majowa 15 Projekt wykonawczy konstrukcyjny Budynku Mieszkalnego Wielorodzinnego Nr 4B przy ul. Stolarskiej w Tomaszowie Mazowieckim S P I S T R E Ś C I Str. 2 Zlecenie IN-272 Lp. W y s z c z e g ó l n i e n i e Str. 1. STRONA TYTUŁOWA SPIS TREŚCI WYSZCZEGÓLNIENIE DOKUMENTACJI O P I S T E C H N I C Z N Y 4 1. Podstawa opracowania 2. Rozwiązania architektoniczno-budowlane 3. Układ konstrukcyjny obiektu budowlanego 3.1. Zastosowane schematy statyczne 3.2. Podstawowe elementy konstrukcyjne obiektu 3.3. Warunki gruntowe i sposób posadowienia 4. Rozwiązania budowlane konstrukcyjno-materiałowe 4.1. Fundamenty 4.2. Ściany zewnętrzne 4.3. Ściany wewnętrzne 4.4. NadproŜa i wieńce 4.5. Stropy 4.6. Stropodach 4.7. Schody 4.8. Strop nad wejściem do kl. schodowej 4.9. Słupy balkonów Izolacje przeciwwilgociowe 5. Uwagi wykonawcze CP-59953
