NR PROJEKTU 09/PW/11 NR UMOWY ---- PROJEKT WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH

Save this PDF as:

Wielkość: px
Rozpocząć pokaz od strony:

Download "NR PROJEKTU 09/PW/11 NR UMOWY ---- PROJEKT WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH"

Transkrypt

1 SŁAWKÓW, ul. WRZOSOWA 44, tel./fax. (032) , kom , NIP: , REGON: , NR KONTA: PKO SA O/KATOWICE NR U 09/PW/11 NR UMOWY ---- WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY Inwestor: BUDYNEK CZĘŚĆ KONSTRUKCYJNA POWIAT śywiecki śywiec, UL. KRASIŃSKIEGO 13 Obiekt: BUDYNEK SZKOŁY Lokalizacja: śywiec, UL. GRUNWALDZKA 9 Nr ewid. działki: 6458/2, 6459/1, 6459/2, 6459/3, 6459/4 SPIS ZAWARTOŚCI U PATRZ STRONA NR 2 Imię i nazwisko Data Pieczątka Podpis Projektant: Przemysław Kopta Kierownik zespołu projektowego: Maciej Kolesiński Sławków, czerwiec 2011r.

2 WYKONAWCZY II. SPIS ZAWARTOŚCI I. STRONA TYTUŁOWA II. III. IV. SPIS ZAWARTOŚCI KARTA USTALEŃ FORMALNO - PRAWNYCH OŚWIADCZENIE ANTÓW V. SPIS ZAŁĄCZNIKÓW VI. VII. VIII. IX. SPIS RYSUNKÓW SPIS TREŚCI OPIS TECHNICZNY ZAŁĄCZNIKI WG SPISU X. RYSUNKI WG SPISU 2

3 WYKONAWCZY III. KARTA USTALEŃ FORMALNO PRAWNYCH 1. Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność MACIEJA KOLESIŃSKIEGO właściciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA i mogą być stosowane wyłącznie do celu określonego umową zawartą pomiędzy właścicielem Pracowni ALMA i Zamawiającym. Powielanie lub/i udostępnianie rozwiązań osobom trzecim lub/i wykorzystanie projektu do innych celów moŝe nastąpić tylko na podstawie pisemnego zezwolenia Właściciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA, z zastrzeŝeniem wszystkich skutków prawnych. 2. Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji aktualnych w dniu oddania projektu Zamawiającemu. Realizacja projektu po upływie 18 miesięcy od daty przekazania Zamawiającemu wymagać będzie aktualizacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych do wymagań aktualnych przepisów oraz do aktualnych warunków wykonawstwa i dostaw. 3. Dokumentacja jest wykonana zgodnie z umową i jest kompletna z punktu widzenia celu, któremu słuŝy. 3

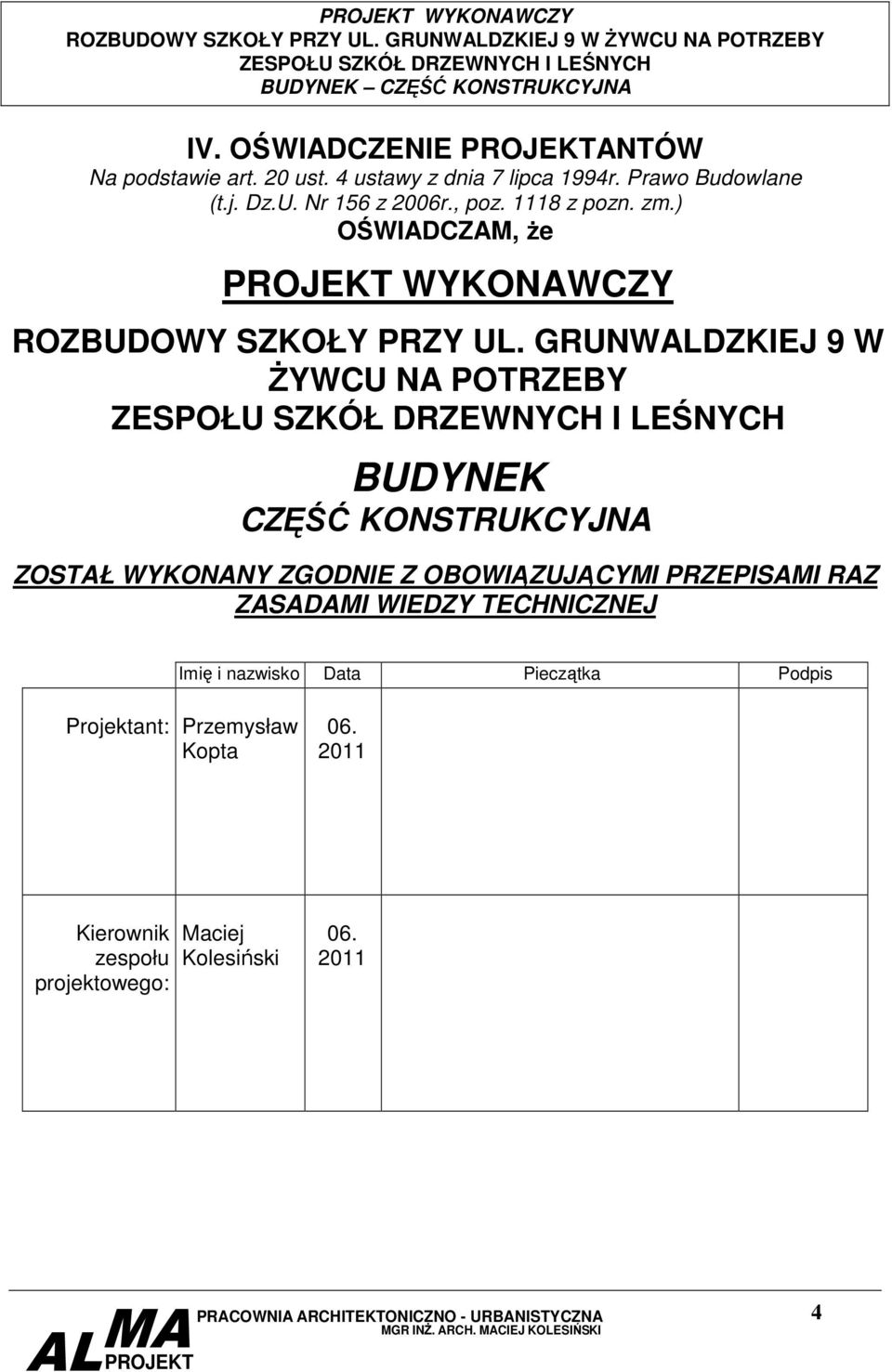

4 WYKONAWCZY IV. OŚWIADCZENIE ANTÓW Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (t.j. Dz.U. Nr 156 z 2006r., poz z pozn. zm.) OŚWIADCZAM, Ŝe WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY BUDYNEK CZĘŚĆ KONSTRUKCYJNA ZOSTAŁ WYKONANY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI RAZ ZASADAMI WIEDZY TECHNICZNEJ Imię i nazwisko Data Pieczątka Podpis Projektant: Przemysław Kopta Kierownik zespołu projektowego: Maciej Kolesiński

5 WYKONAWCZY V. SPIS ZAŁĄCZNIKÓW 1 ZAŁĄCZNIK NR 1 Decyzja o nadaniu uprawnień budowlanych mgr inŝ. Przemysławowi Kopcie 2 ZAŁĄCZNIK NR 2 Zaświadczenie o wpisie mgr inŝ. Przemysława Kopty na listę członków Śląskiej Okręgowej Izby InŜynierów Budownictwa - 1 strona A4-1 strona A4 5

6 WYKONAWCZY VI. SPIS RYSUNKÓW LP TYTUŁ RYSUNKU SKALA NUMER 1 RZUT FUNDAMENTÓW 1:100 PW K-0 2 ZBROJENIE FUNDAMENTÓW 1:20 PW K-1 3 ZBROJENIE SŁUPÓW 1:20 PW K-2 4 ZBROJENIE STROPÓW 1:100 PW K-3 5 ZBROJENIE BELEK STROPÓW +3,295 I +6,605 1:20 PW K-4 6 ZBROJENIE BELEK STROPODACHU 1:20 PW K-5 7 ZBROJENIE BELEK SKRAJNYCH STROPÓW I STROPODACHU 8 ZBROJENIE BIEGÓW SCHODOWYCH KLATKI SCHODOWEJ 1:20 PW K-6 1:20 PW K-7 6

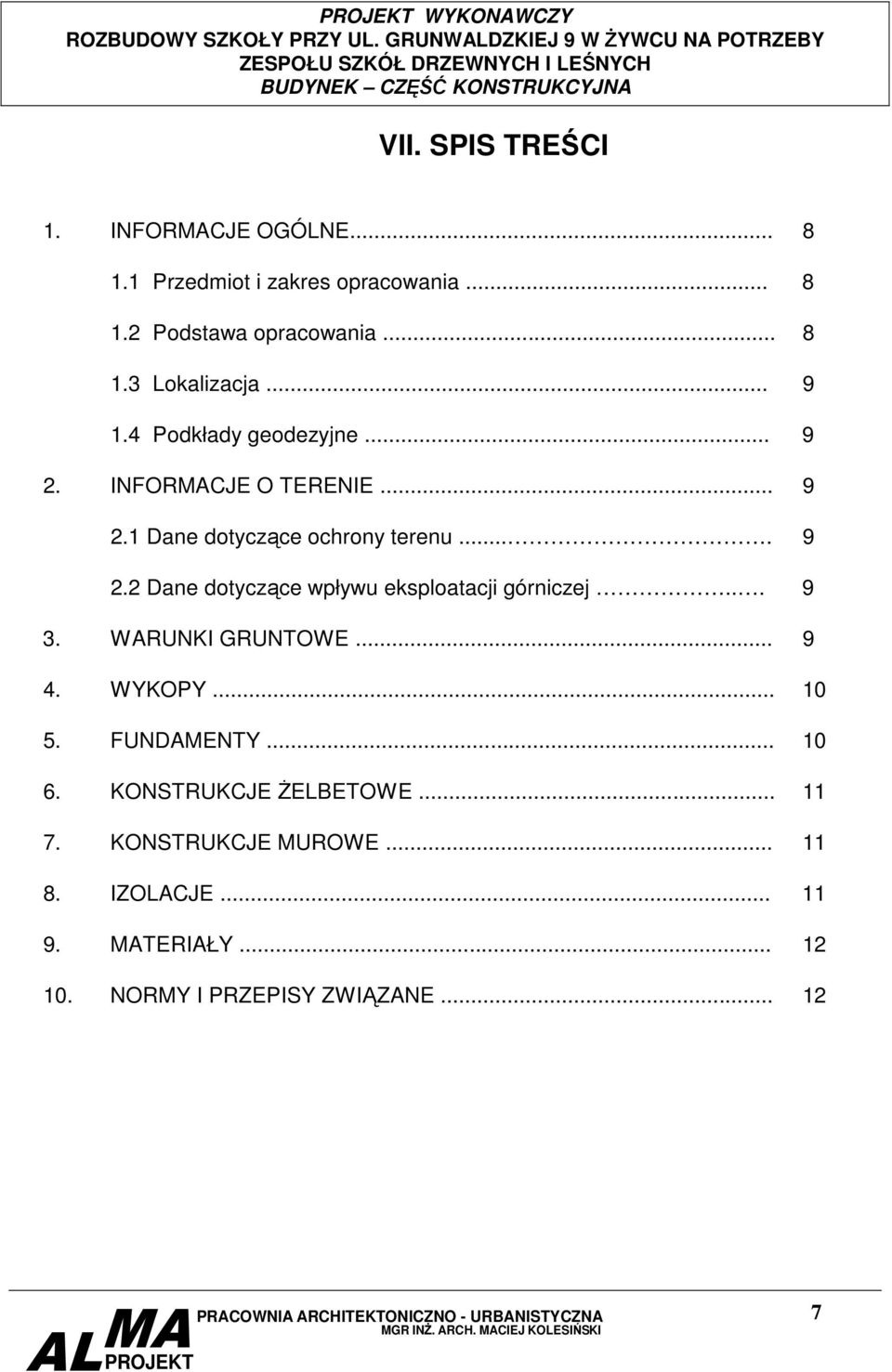

7 WYKONAWCZY VII. SPIS TREŚCI 1. INFORMACJE OGÓLNE Przedmiot i zakres opracowania Podstawa opracowania Lokalizacja Podkłady geodezyjne INFORMACJE O TERENIE Dane dotyczące ochrony terenu Dane dotyczące wpływu eksploatacji górniczej WARUNKI GRUNTOWE WYKOPY FUNDAMENTY KONSTRUKCJE śelbetowe KONSTRUKCJE MUROWE IZOLACJE MATERIAŁY NORMY I PRZEPISY ZWIĄZANE

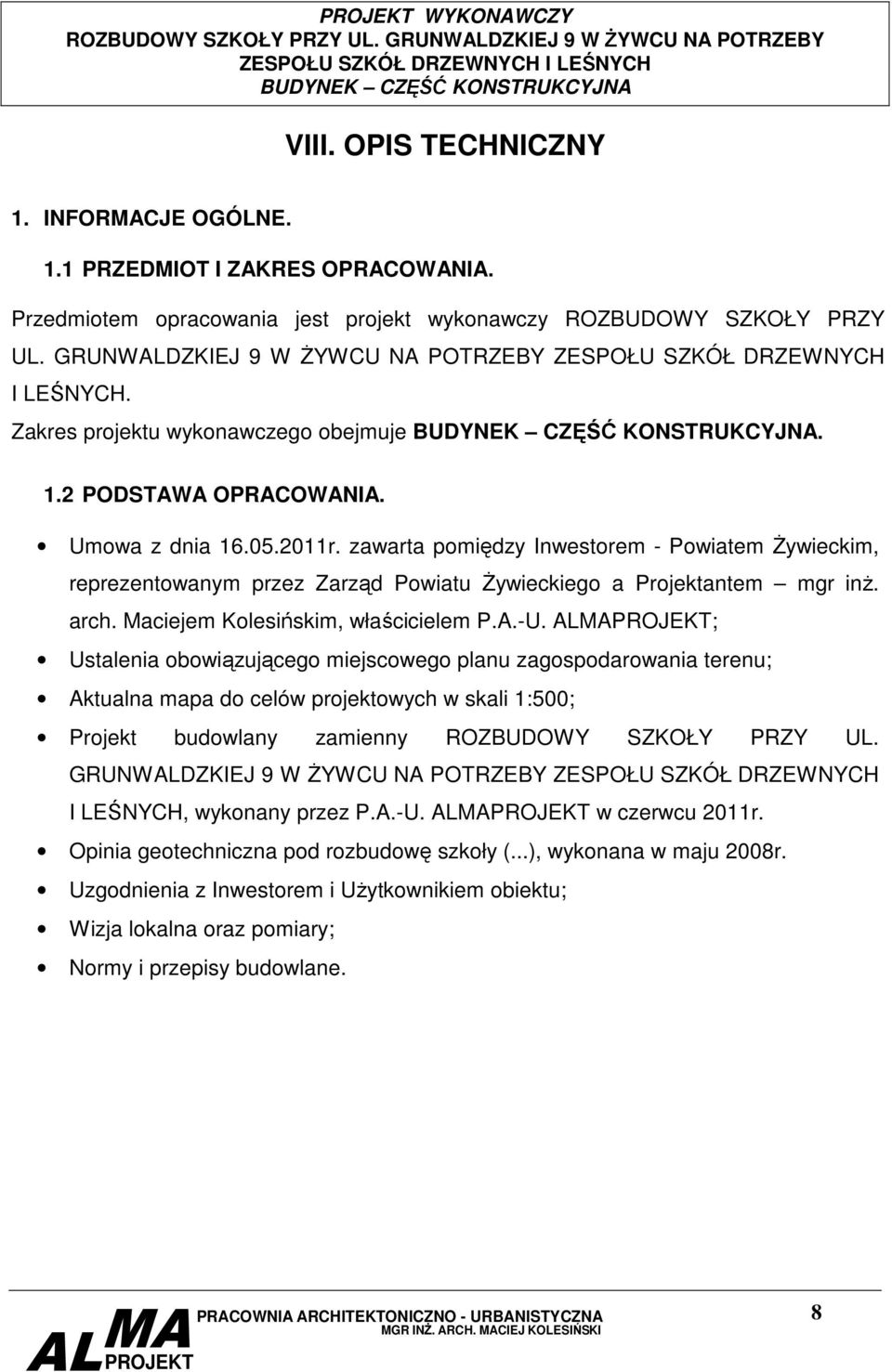

8 WYKONAWCZY VIII. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE. 1.1 PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH. Zakres projektu wykonawczego obejmuje. 1.2 PODSTAWA OPRACOWANIA. Umowa z dnia r. zawarta pomiędzy Inwestorem - Powiatem śywieckim, reprezentowanym przez Zarząd Powiatu śywieckiego a Projektantem mgr inŝ. arch. Maciejem Kolesińskim, właścicielem P.A.-U. ALMA; Ustalenia obowiązującego miejscowego planu zagospodarowania terenu; Aktualna mapa do celów projektowych w skali 1:500; Projekt budowlany zamienny ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH, wykonany przez P.A.-U. ALMA w czerwcu 2011r. Opinia geotechniczna pod rozbudowę szkoły (...), wykonana w maju 2008r. Uzgodnienia z Inwestorem i UŜytkownikiem obiektu; Wizja lokalna oraz pomiary; Normy i przepisy budowlane. 8

9 WYKONAWCZY 1.3 LOKALIZACJA. Inwestycja zlokalizowana jest przy ul. Grunwaldzkiej 9 w śywcu, na działkach nr ew. 6458/2, 6459/1, 6459/2, 6459/3, 6459/ PODKŁADY GEODEZYJNE Aktualna mapa do celów projektowych w skali 1:500 sporządzona przez uprawnionego geodetę, potwierdzona przez Starostwo Powiatowe w śywcu Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej. 2. INFORMACJE O TERENIE. 2.1 DANE DOTYCZĄCE OCHRONY TERENU. Inwestycja zlokalizowana jest poza granicami terenów objętych formami ochrony na mocy przepisów odrębnych. Teren nie jest objęty ochroną na mocy obowiązującego planu miejscowego. 2.2 DANE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ. Obszar opracowania nie podlega wpływom eksploatacji górniczej. 3. WARUNKI GRUNTOWE Na podstawie opinii geotechnicznej wykonanej przez firmę ROLOG moŝna stwierdzić, Ŝe generalnie na powierzchni terenu przewidzianego pod rozbudowę występują nasypy niebudowlane o miąŝszości 0,5 1,5m. Pod warstwą tych nasypów znajduje się warstwa glin piaszczystych o stopniu plastyczności I L = 0,1 0,25. Jedynie w otoczeniu otworu nr 8 są gliny pylaste o stopniu plastyczności I L = 0,4. NaleŜy zwrócić uwagę iŝ wg powyŝszej opinii przy otworach badawczych nr 4 i 9 nasypy niebudowlane zalegają aŝ do głębokości -2,80m poniŝej poziomu terenu. 9

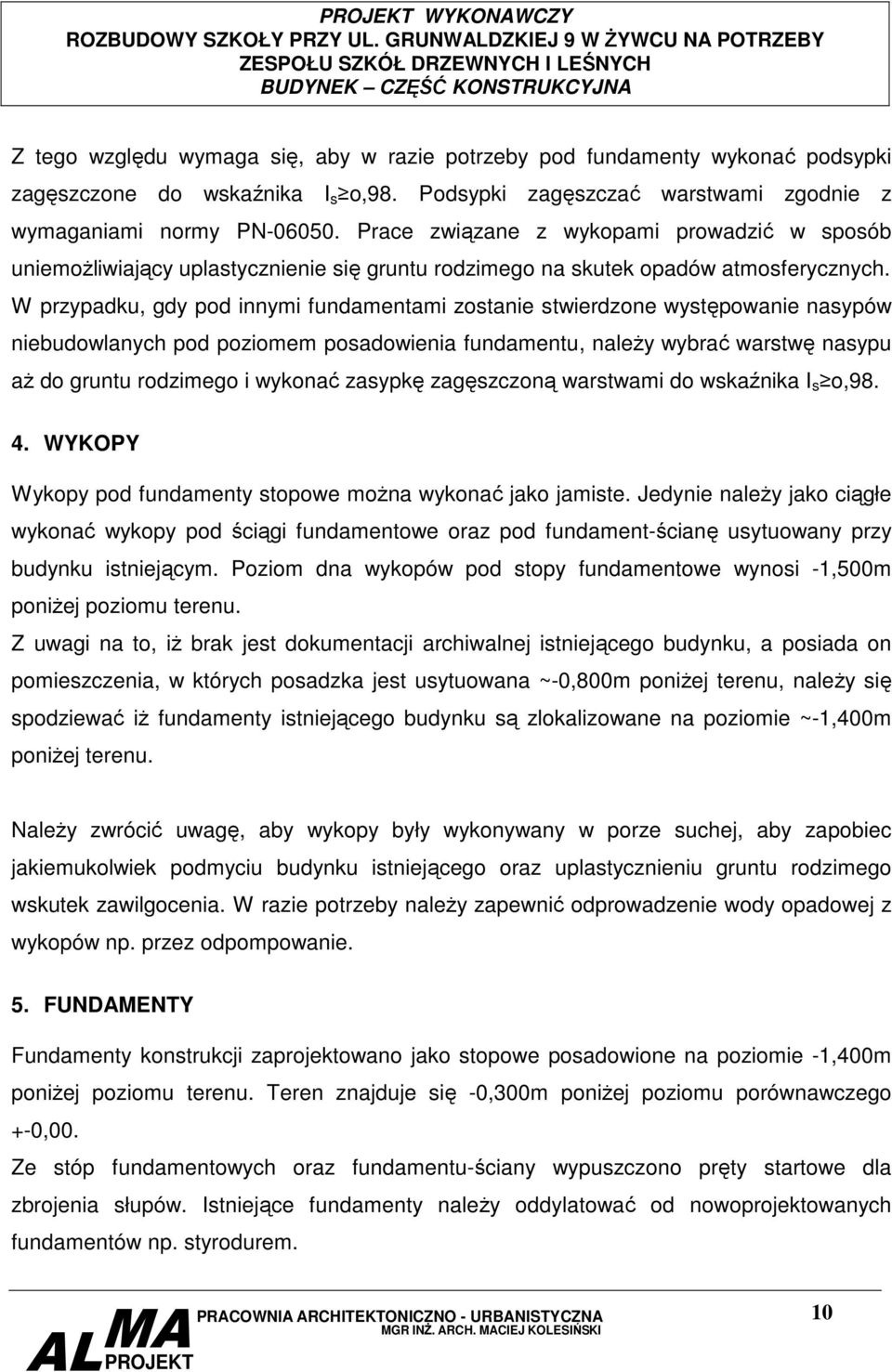

10 WYKONAWCZY Z tego względu wymaga się, aby w razie potrzeby pod fundamenty wykonać podsypki zagęszczone do wskaźnika I s o,98. Podsypki zagęszczać warstwami zgodnie z wymaganiami normy PN Prace związane z wykopami prowadzić w sposób uniemoŝliwiający uplastycznienie się gruntu rodzimego na skutek opadów atmosferycznych. W przypadku, gdy pod innymi fundamentami zostanie stwierdzone występowanie nasypów niebudowlanych pod poziomem posadowienia fundamentu, naleŝy wybrać warstwę nasypu aŝ do gruntu rodzimego i wykonać zasypkę zagęszczoną warstwami do wskaźnika I s o, WYKOPY Wykopy pod fundamenty stopowe moŝna wykonać jako jamiste. Jedynie naleŝy jako ciągłe wykonać wykopy pod ściągi fundamentowe oraz pod fundament-ścianę usytuowany przy budynku istniejącym. Poziom dna wykopów pod stopy fundamentowe wynosi -1,500m poniŝej poziomu terenu. Z uwagi na to, iŝ brak jest dokumentacji archiwalnej istniejącego budynku, a posiada on pomieszczenia, w których posadzka jest usytuowana ~-0,800m poniŝej terenu, naleŝy się spodziewać iŝ fundamenty istniejącego budynku są zlokalizowane na poziomie ~-1,400m poniŝej terenu. NaleŜy zwrócić uwagę, aby wykopy były wykonywany w porze suchej, aby zapobiec jakiemukolwiek podmyciu budynku istniejącego oraz uplastycznieniu gruntu rodzimego wskutek zawilgocenia. W razie potrzeby naleŝy zapewnić odprowadzenie wody opadowej z wykopów np. przez odpompowanie. 5. FUNDAMENTY Fundamenty konstrukcji zaprojektowano jako stopowe posadowione na poziomie -1,400m poniŝej poziomu terenu. Teren znajduje się -0,300m poniŝej poziomu porównawczego +-0,00. Ze stóp fundamentowych oraz fundamentu-ściany wypuszczono pręty startowe dla zbrojenia słupów. Istniejące fundamenty naleŝy oddylatować od nowoprojektowanych fundamentów np. styrodurem. 10

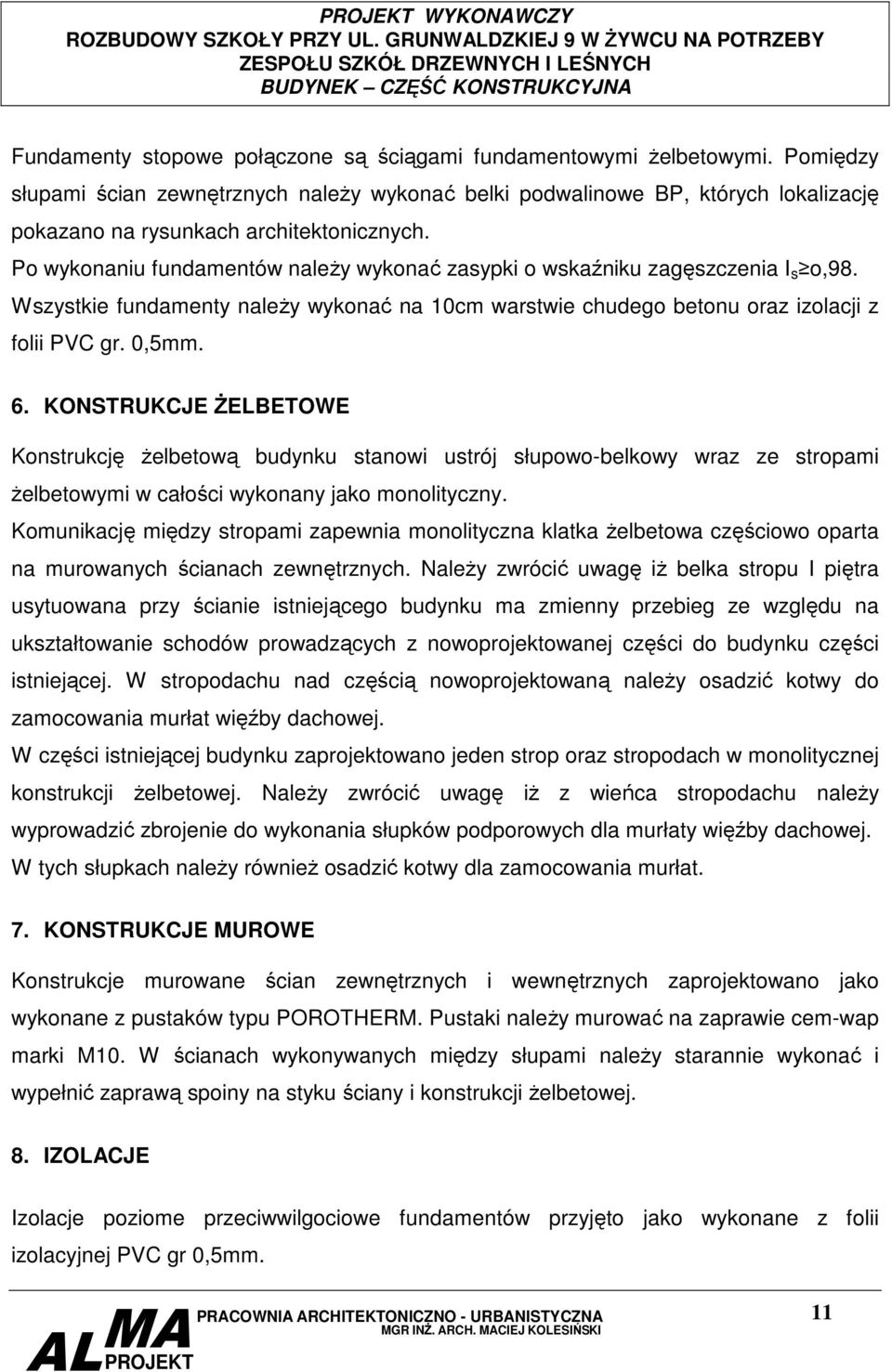

11 WYKONAWCZY Fundamenty stopowe połączone są ściągami fundamentowymi Ŝelbetowymi. Pomiędzy słupami ścian zewnętrznych naleŝy wykonać belki podwalinowe BP, których lokalizację pokazano na rysunkach architektonicznych. Po wykonaniu fundamentów naleŝy wykonać zasypki o wskaźniku zagęszczenia I s o,98. Wszystkie fundamenty naleŝy wykonać na 10cm warstwie chudego betonu oraz izolacji z folii PVC gr. 0,5mm. 6. KONSTRUKCJE śelbetowe Konstrukcję Ŝelbetową budynku stanowi ustrój słupowo-belkowy wraz ze stropami Ŝelbetowymi w całości wykonany jako monolityczny. Komunikację między stropami zapewnia monolityczna klatka Ŝelbetowa częściowo oparta na murowanych ścianach zewnętrznych. NaleŜy zwrócić uwagę iŝ belka stropu I piętra usytuowana przy ścianie istniejącego budynku ma zmienny przebieg ze względu na ukształtowanie schodów prowadzących z nowoprojektowanej części do budynku części istniejącej. W stropodachu nad częścią nowoprojektowaną naleŝy osadzić kotwy do zamocowania murłat więźby dachowej. W części istniejącej budynku zaprojektowano jeden strop oraz stropodach w monolitycznej konstrukcji Ŝelbetowej. NaleŜy zwrócić uwagę iŝ z wieńca stropodachu naleŝy wyprowadzić zbrojenie do wykonania słupków podporowych dla murłaty więźby dachowej. W tych słupkach naleŝy równieŝ osadzić kotwy dla zamocowania murłat. 7. KONSTRUKCJE MUROWE Konstrukcje murowane ścian zewnętrznych i wewnętrznych zaprojektowano jako wykonane z pustaków typu POROTHERM. Pustaki naleŝy murować na zaprawie cem-wap marki M10. W ścianach wykonywanych między słupami naleŝy starannie wykonać i wypełnić zaprawą spoiny na styku ściany i konstrukcji Ŝelbetowej. 8. IZOLACJE Izolacje poziome przeciwwilgociowe fundamentów przyjęto jako wykonane z folii izolacyjnej PVC gr 0,5mm. 11

12 WYKONAWCZY Izolację poziomą pod murowane ściany nośne na belkach podwalinowych naleŝy wykonać z dwóch warstw folii PVC gr 0,5mm. Izolacje pionowe powierzchni fundamentów zagłębione w gruncie wykonać z dwóch warstw Abizolu lub podobnego środka. 9. MATERIAŁY Beton konstrukcyjny B25 (C20/C25) Stal zbrojeniowa AIIIN np. RB 500W Chudy beton Folia PCV gr 0,5mm Pustaki ceramiczne MAX kl 20 Zaprawa cementowo-wapienna marki min M NORMY I PRZEPISY ZWIĄZANE PN-B Konstrukcje Ŝelbetowe betonowe i spręŝone. PN-B Geotechnika. Roboty ziemne wymagania ogólne. PN-63/B Roboty betonowe i Ŝelbetowe PN-68/B Roboty murarskie z cegły Ponadto naleŝy przestrzegać wymagań i zaleceń producentów stosowanych materiałów 12

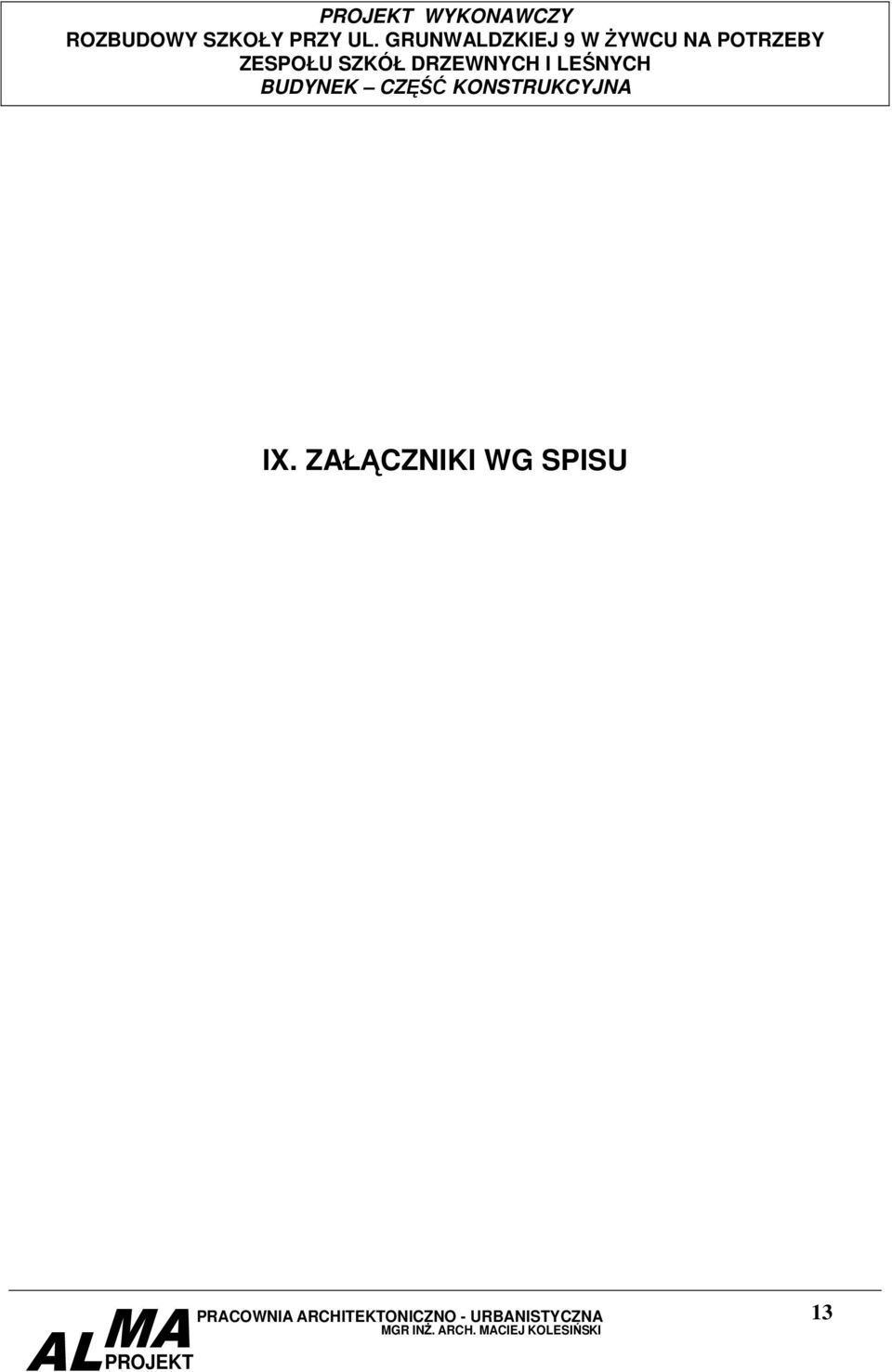

13 WYKONAWCZY IX. ZAŁĄCZNIKI WG SPISU 13

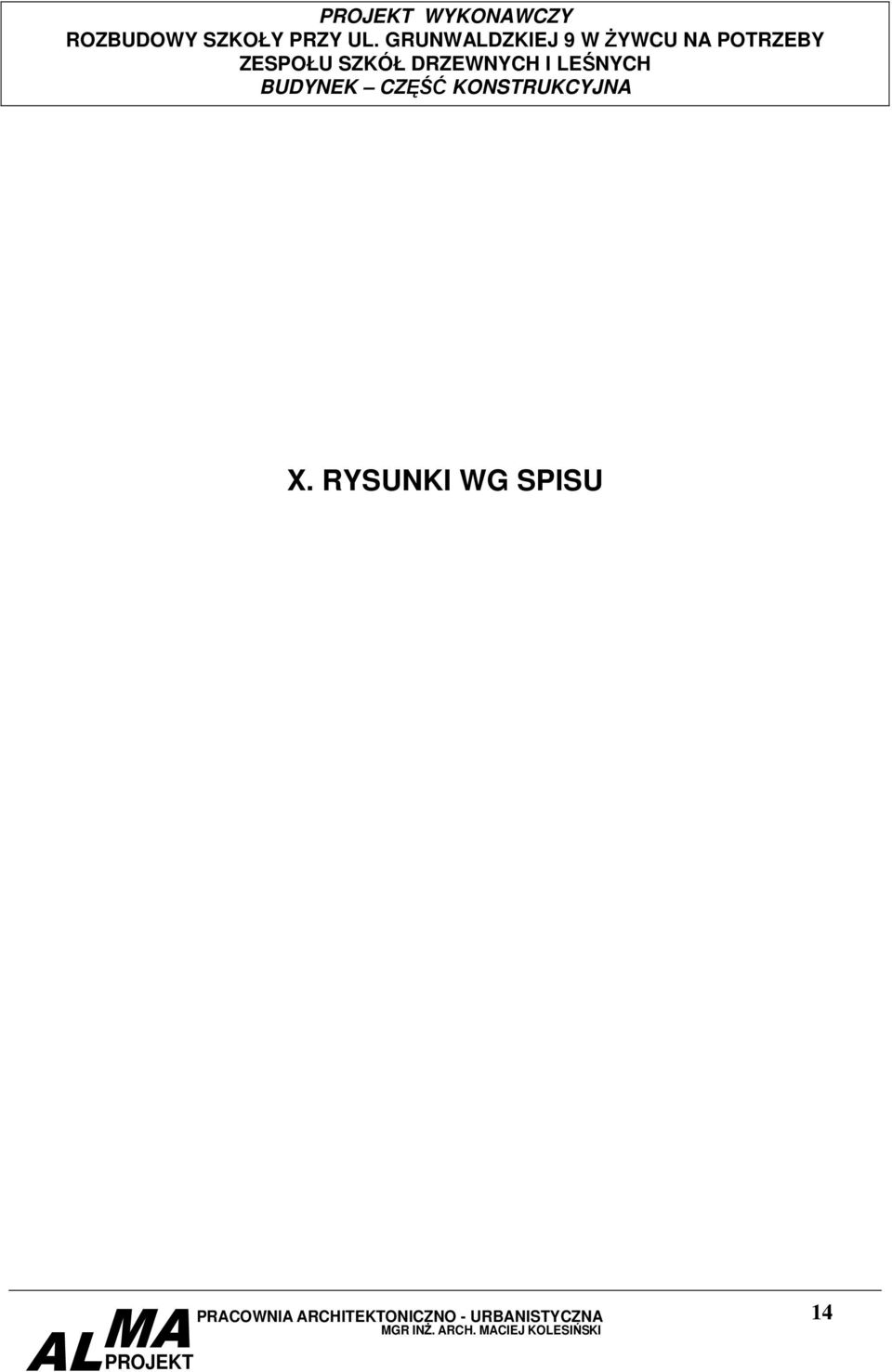

14 WYKONAWCZY X. RYSUNKI WG SPISU 14
