Architektura gier komputerowych na wybranych przykładach. Krzysztof Rosiński

Transkrypt

1

2 Architektura gier komputerowych na wybranych przykładach Krzysztof Rosiński

3 Agenda Pong podstawowe moduły gry

4 Agenda Pong podstawowe moduły gry. Reprezentacja obiektów.

5 Agenda Pong podstawowe moduły gry. Reprezentacja obiektów. Czas czyli while(true)... ;

6 Agenda Pong podstawowe moduły gry. Reprezentacja obiektów. Czas czyli while(true)... ; Rozbudowa architektury.

7 Agenda Pong podstawowe moduły gry. Reprezentacja obiektów. Czas czyli while(true)... ; Rozbudowa architektury. Podsumowanie.

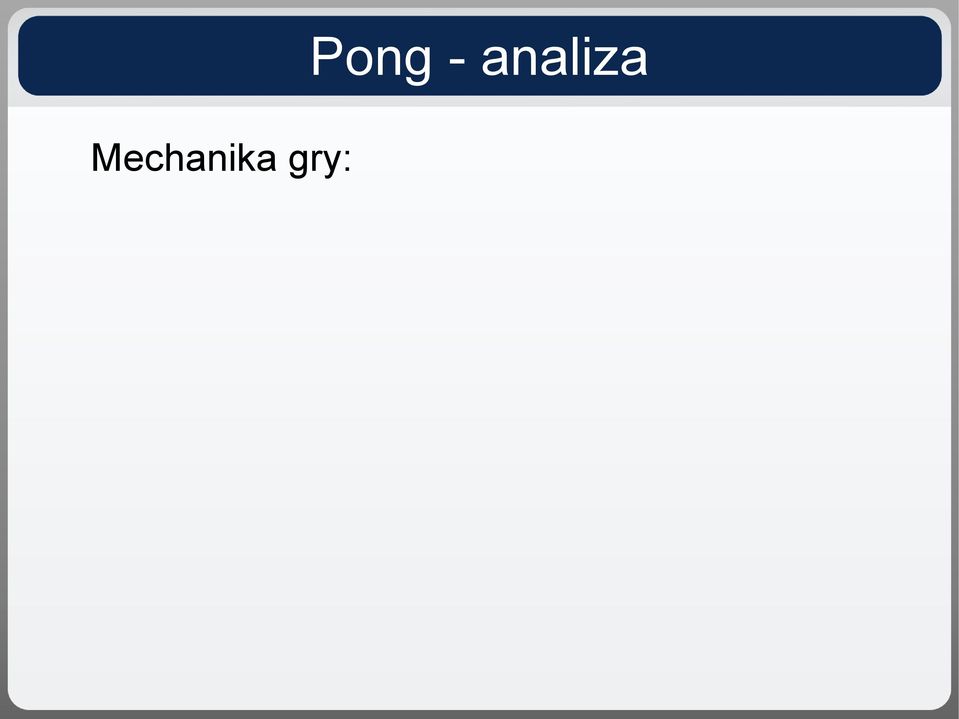

8 Mechanika gry: Pong - analiza

9 Mechanika gry: Pong - analiza

10 Pong - analiza Elementy gry: Paletka.

11 Pong - analiza Elementy gry: Paletka. Piłka.

12 Pong - analiza Elementy gry: Paletka. Piłka. Punktacja.

13 Pong - analiza Mechanika gry: Poruszanie paletkami.

14 Pong - analiza Mechanika gry: Poruszanie paletkami. Odbijanie piłki

15 Pong - analiza Mechanika gry: Poruszanie paletkami. Odbijanie piłki. Naliczanie punktów.

16 Pong - analiza Moduły gry: Sterowanie (InputManager).

17 Pong - analiza Moduły gry: Sterowanie. Wyświetlanie (Renderer).

18 Pong - analiza Moduły gry: Sterowanie. Rendering. Kolizje (CollisionManager).

19 Pong - analiza Moduły gry: Sterowanie. Rendering. Kolizje. Zasoby (ResourceManager).

20 Pong - analiza Moduły gry: Sterowanie. Rendering. Kolizje. Zasoby. Heads-Up-Display (HUD).

21 Pong - analiza Moduły gry: Sterowanie. Rendering. Kolizje. Zasoby. Heads-Up-Display (HUD). Reprezentacja obiektów.

22 Reprezentacja Obiektów Obiekt: Pozycja (Vector 2D).

23 Reprezentacja Obiektów Obiekt: Pozycja (Vector 2D). Reprezentacja graficzna (tekstura).

24 Reprezentacja Obiektów Obiekt (Sprite): Pozycja (Vector 2D). Reprezentacja graficzna (tekstura).

25 Reprezentacja Obiektów GameObject: Sprite. InputListener

26 Reprezentacja Obiektów GameObject: Sprite. InputListener: Rejestracja w InputManager przy utworzeniu.

27 Reprezentacja Obiektów GameObject: Sprite. InputListener: Rejestracja w InputManager przy utworzeniu. Wystawia event na zdarzenie inputu.

28 Reprezentacja Obiektów GameObject: Sprite. InputListener. Collider.

29 Reprezentacja Obiektów GameObject: Sprite. InputListener. Collider: OnEnter(Collider other) OnExit(Collider other) OnStay(Collider other)

30 Reprezentacja Obiektów GameObject: Sprite. InputListener. Collider. Controller.

31 Reprezentacja Obiektów GameObject: Sprite. InputListener. Collider. Controller: Reakcja na input.

32 Reprezentacja Obiektów GameObject: Sprite. InputListener. Collider. Controller: Reakcja na input. Implementacja zachowania.

33 Reprezentacja Obiektów PaletkaObject: Sprite. InputListener. Collider. PlayerController: Reakcja na input. Implementacja zachowania.

34 Reprezentacja Obiektów PilkaObject: Sprite. InputListener. Collider. PilkaController: Reakcja na input. Implementacja zachowania.

35 Reprezentacja Obiektów PilkaObject: Sprite. InputListener. Collider. PilkaController: Reakcja na kolizję. Implementacja zachowania. Prędkość, przyspieszenie.

36 Modules + GameObjects = Game?

37 Modules + GameObjects Game

38 Modules + GameObjects + Time = Game

39 Main Game Loop Główna pętla gry: Odświeżenie stanu gry.

40 Main Game Loop Główna pętla gry: Odświeżenie stanu gry. Update(TimeInterval deltatime)

41 Main Game Loop Główna pętla gry: Odświeżenie stanu gry. Update(float deltatime)

42 Main Game Loop Główna pętla gry: Odświeżenie stanu gry. Update(float deltatime)

43 Main Game Loop Główna pętla gry: Odświeżenie stanu gry. Update(float deltatime) deltatime = currentframetime - prevframetime

44 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu.

45 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu. Niezależność od urządzenia. Iterfejs IUpdatable.

46 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu. Niezależność od urządzenia. Iterfejs IUpdatable. Kolekcja obiektów typu IUpdatable.

47 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu. Niezależność od urządzenia. Iterfejs IUpdatable. Kolekcja obiektów typu IUpdatable. Moduły, Managery.

48 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu. Niezależność od urządzenia. Iterfejs IUpdatable. Kolekcja obiektów typu IUpdatable. Moduły, Managery. GameObjecty.

49 Main Game Loop Główna pętla gry: Update(float deltatime) Zmiany uzależnione od czasu. Niezależność od urządzenia. Iterfejs IUpdatable. Kolekcja obiektów typu IUpdatable. Moduły, Managery. GameObjecty. Inne.

50 Main Game Loop Dlaczego nie tak: List<IUpdatable> updatecollection;... foreach(iupdatable element in updatecollection) Element.Update(deltaTime);

51 Main Game Loop Dlaczego nie tak: List<IUpdatable> updatecollection;... foreach(iupdatable element in updatecollection) Element.Update(deltaTime); Zależności pomiędzy modułami.

52 Main Game Loop Dlaczego nie tak: List<IUpdatable> updatecollection;... foreach(iupdatable element in updatecollection) Element.Update(deltaTime); Zależności pomiędzy modułami. Opóźnienie jednej klatki. Niestabilność systemu.

53 Main Game Loop while(true) { collisionmanager.update(dt); inputmanager.update(dt); gameobjectsmanager.update(dt); soundmanager.update(dt); rendermanager.draw(); sleep(t); }

54 Rozbudowa architektury Może by tak ptaki... z procy... w świnie...;)

55 Rozbudowa architektury Może by tak ptaki... z procy... w świnie...;)

56 Rozbudowa architektury Nowe elementy (PongBirds):

57 Rozbudowa architektury Nowe elementy (PongBirds): Wiele poziomów (levele).

58 Rozbudowa architektury Nowe elementy (PongBirds): Wiele poziomów (levele). Symulacja fizyki.

59 Rozbudowa architektury Nowe elementy (PongBirds): Wiele poziomów (levele). Symulacja fizyki. Zapis stanu gry.

60 Rozbudowa architektury Potrzebne moduły: Scena

61 Rozbudowa architektury Potrzebne moduły: Scena Logicznie grupuje obiekty gry.

62 Rozbudowa architektury Potrzebne moduły: Scena Logicznie grupuje obiekty gry. Implementuje logikę danego fragmentu gry.

63 Rozbudowa architektury Potrzebne moduły: Scena Logicznie grupuje obiekty gry. Implementuje logikę danego fragmentu gry. Wczytuje wszystkie potrzebne elementy.

64 Rozbudowa architektury Potrzebne moduły: Scena Logicznie grupuje obiekty gry. Implementuje logikę danego fragmentu gry. Wczytuje wszystkie potrzebne elementy. OnActivate() OnDeactivate()

65 Rozbudowa architektury Potrzebne moduły: Scena SceneManager.

66 Rozbudowa architektury Potrzebne moduły: Scena SceneManager: Przejścia pomiędzy scenami.

67 Rozbudowa architektury Potrzebne moduły: Scena SceneManager: Przejścia pomiędzy scenami. Kurtyna, loading screeny.

68 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager: Symulacja fizyki ciała sztywnego. Wspólpraca z CollisionManager.

69 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager. Serializacja/Deserializacja: Dane sceny (xml, binarnie, dowolnie)

70 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager. Serializacja/Deserializacja. SaveManager.

71 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager. Serializacja/Deserializacja. SaveManager: Zapis stanu gry.

72 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager. Serializacja/Deserializacja. SaveManager: Zapis stanu gry. Zabezpieczenia.

73 Rozbudowa architektury Potrzebne moduły: Scena SceneManager. PhysicsManager. Serializacja/Deserializacja. SaveManager: Zapis stanu gry. Zabezpieczenia.

74 Rozbudowa architektury Potrzebne moduły: Kamera.

75 Rozbudowa architektury Potrzebne moduły: Kamera: GameObject (pozycja, predkość, fizyka).

76 Rozbudowa architektury Potrzebne moduły: Kamera: GameObject (pozycja, predkość, fizyka). CameraController.

77 Rozbudowa architektury Potrzebne moduły: Kamera: GameObject (pozycja, predkość, fizyka). CameraController. Współpraca z rendererem.

78 Podsumowanie Managers Renderer Device Input Game Components Game Logic Game Output Sound Resource Manager Textures 3D models Sounds/Music Fonts
