Aparaty ogrzewczowentylacyjne

Transkrypt

1

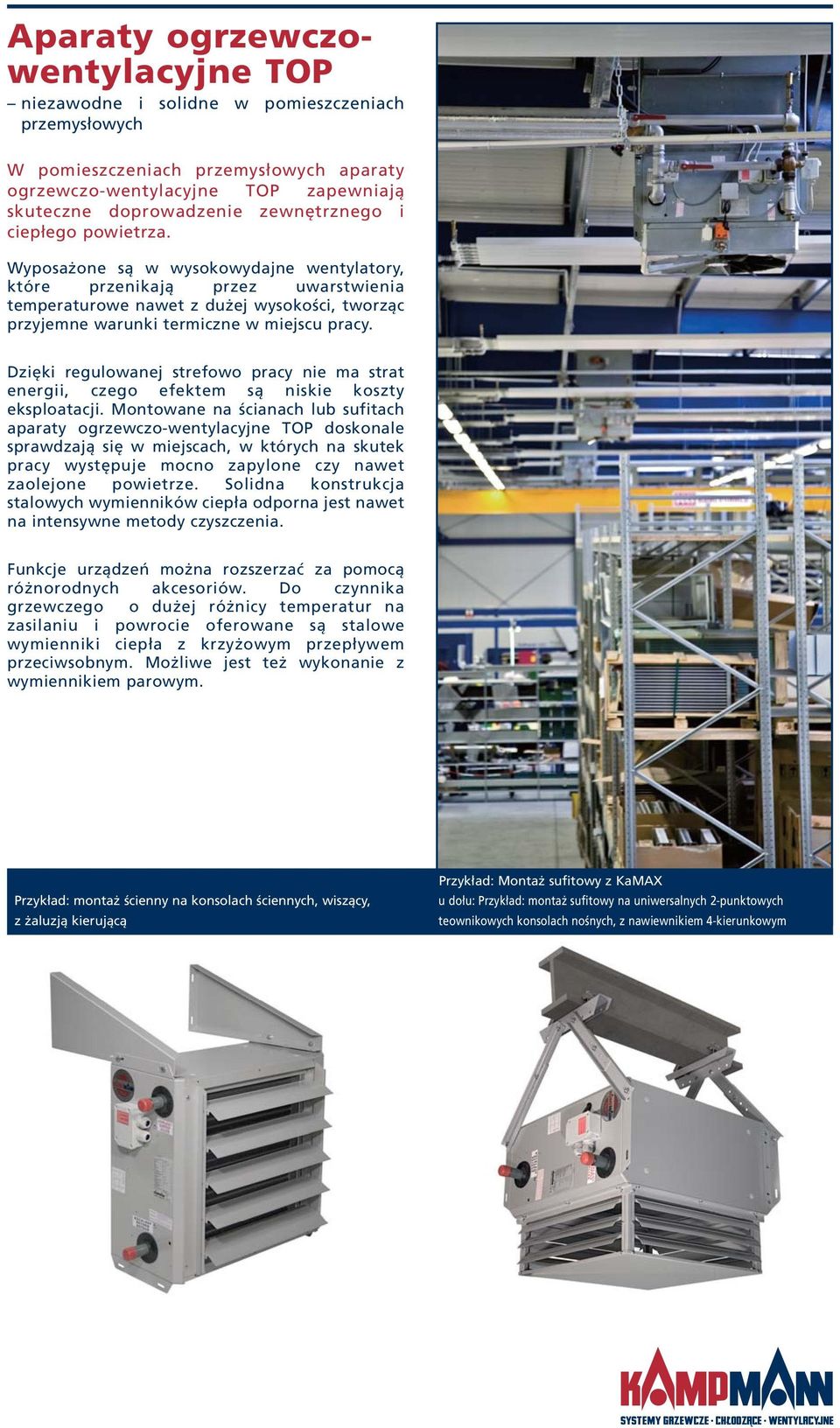

2 Aparaty ogrzewczowentylacyjne TOP niezawodne i solidne w pomieszczeniach przemysłowych W pomieszczeniach przemysłowych aparaty ogrzewczo-wentylacyjne TOP zapewniają skuteczne doprowadzenie zewnętrznego i ciepłego powietrza. Wyposażone są w wysokowydajne wentylatory, które przenikają przez uwarstwienia temperaturowe nawet z dużej wysokości, tworząc przyjemne warunki termiczne w miejscu pracy. Dzięki regulowanej strefowo pracy nie ma strat energii, czego efektem są niskie koszty eksploatacji. Montowane na ścianach lub sufitach aparaty ogrzewczo-wentylacyjne TOP doskonale sprawdzają się w miejscach, w których na skutek pracy występuje mocno zapylone czy nawet zaolejone powietrze. Solidna konstrukcja stalowych wymienników ciepła odporna jest nawet na intensywne metody czyszczenia. Funkcje urządzeń można rozszerzać za pomocą różnorodnych akcesoriów. Do czynnika grzewczego o dużej różnicy temperatur na zasilaniu i powrocie oferowane są stalowe wymienniki ciepła z krzyżowym przepływem przeciwsobnym. Możliwe jest też wykonanie z wymiennikiem parowym. Przykład: montaż ścienny na konsolach ściennych, wiszący, z żaluzją kierującą Przykład: Montaż sufitowy z KaMAX u dołu: Przykład: montaż sufitowy na uniwersalnych 2-punktowych teownikowych konsolach nośnych, z nawiewnikiem 4-kierunkowym

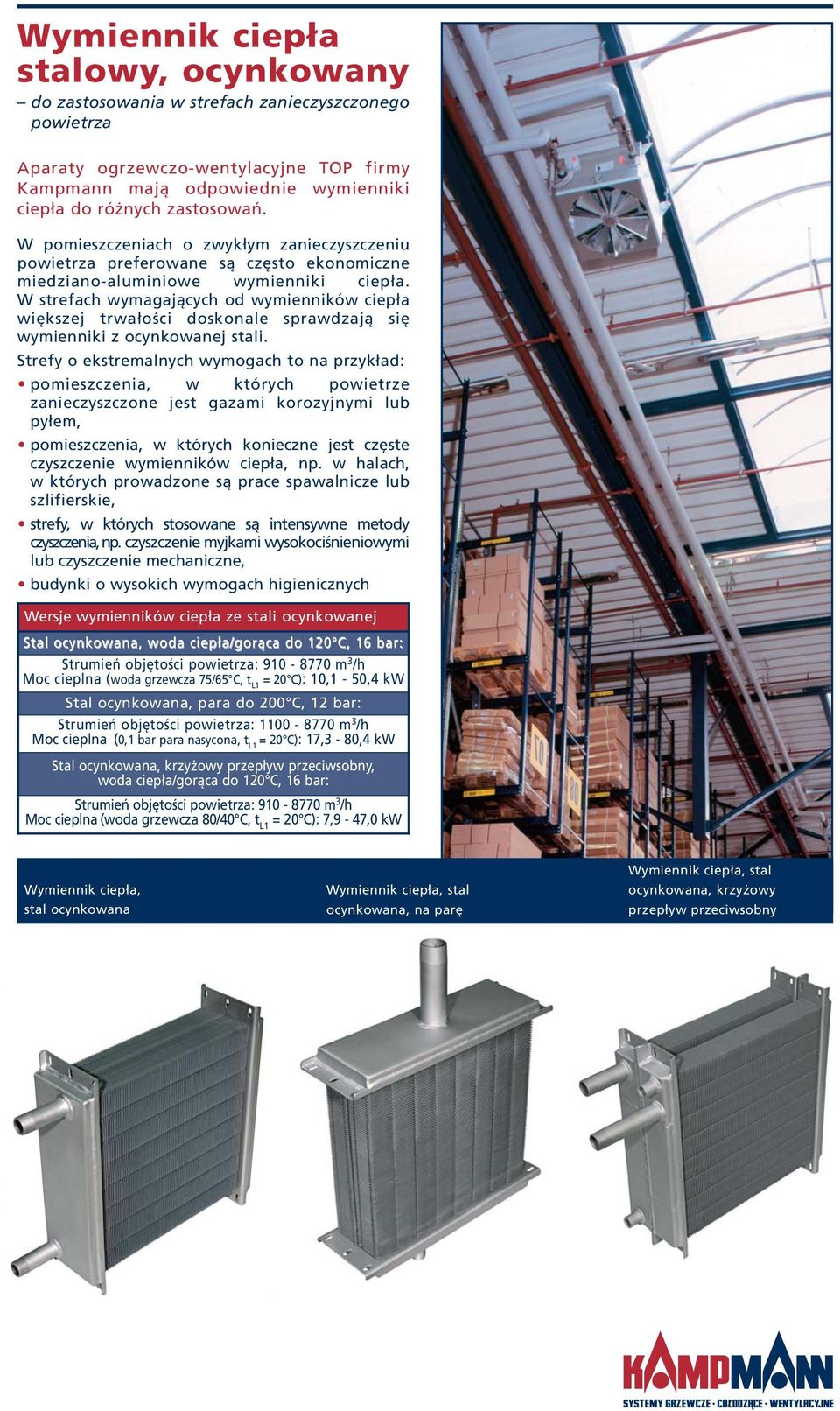

3 Wymiennik ciepła stalowy, ocynkowany do zastosowania w strefach zanieczyszczonego powietrza Aparaty ogrzewczo-wentylacyjne TOP firmy Kampmann mają odpowiednie wymienniki ciepła do różnych zastosowań. W pomieszczeniach o zwykłym zanieczyszczeniu powietrza preferowane są często ekonomiczne miedziano-aluminiowe wymienniki ciepła. W strefach wymagających od wymienników ciepła większej trwałości doskonale sprawdzają się wymienniki z ocynkowanej stali. Strefy o ekstremalnych wymogach to na przykład: pomieszczenia, w których powietrze zanieczyszczone jest gazami korozyjnymi lub pyłem, pomieszczenia, w których konieczne jest częste czyszczenie wymienników ciepła, np. w halach, w których prowadzone są prace spawalnicze lub szlifierskie, strefy, w których stosowane są intensywne metody czyszczenia, np. czyszczenie myjkami wysokociśnieniowymi lub czyszczenie mechaniczne, budynki o wysokich wymogach higienicznych Wersje wymienników ciepła ze stali ocynkowanej Stal ocynkowana, woda ciepła/gorąca do 120 C, 16 bar: Strumień objętości powietrza: m 3 /h Moc cieplna (woda grzewcza 75/65 C, 1 = 20 C): 10,1-50,4 kw Stal ocynkowana, para do 200 C, 12 bar: Strumień objętości powietrza: m 3 /h Moc cieplna (0,1 bar para nasycona, 1 = 20 C): 17,3-80,4 kw Stal ocynkowana, krzyżowy przepływ przeciwsobny, woda ciepła/gorąca do 120 C, 16 bar: Strumień objętości powietrza: m 3 /h Moc cieplna (woda grzewcza 80/40 C, 1 = 20 C): 7,9-47,0 kw Wymiennik ciepła, stal ocynkowana Wymiennik ciepła, stal ocynkowana, na parę Wymiennik ciepła, stal ocynkowana, krzyżowy przepływ przeciwsobny

4 Akcesoria do aparatów ogrzewczowentylacyjnych TOP różnorodne wyposażenie odpowiednie do wymogów Do aparatów ogrzewczo-wentylacyjnych TOP oferujemy odpowiednie akcesoria do każdego rodzaju zastosowania. Bogaty wybór akcesoriów w systemie modułowym umożliwia pod każdym względem łatwe dostosowanie do wymogów technicznych i przestrzennych. Oferowane są m.in.: konsole ścienne konsole sufitowe do różnych rodzajów sufitów akcesoria przyłączeniowe akcesoria wydmuchowe: żaluzje kierujące, rozdzielacze powietrza i dysze wydmuchowe wirowy nawiewnik powietrza KaMAX do różnych zasięgów strumienia powietrza bogaty wybór akcesoriów do mieszania powietrza: np. skrzynki filtracyjne i mieszające, kanały wentylacyjne, łączniki elastyczne, przepustnice odcinające podstawy dachowe do dachów płaskich i ukośnych czerpnie dachowe bogaty wybór urządzeń załączających i sterujących do zastosowań z recyrkulacją i mieszaniem powietrza akcesoria regulacyjne również do silników z zabezpieczeniem przeciw zamarzaniu i przeciwwybuchowym Na zapytanie aparaty ogrzewczowentylacyjne TOP oferowane są również z filtrami F7 zgodnymi z VDI 6022! Przykład: montaż sufitowy, powietrze mieszane z KaMAX Przykład: montaż sufitowy, powietrze mieszane Przykład: montaż ścienny, powietrze mieszane

5 Aparaty ogrzewczowentylacyjne Agrar TOP bardzo łatwe czyszczenie przy częstych zabrudzeniach W przypadku aparatów ogrzewczowentylacyjnych Agrar Top częste czyszczenie przy dużym zanieczyszczeniu pyłem to żaden problem. Obok czyszczenia myjkami wysokociśnieniowymi lub sprężonym powietrzem aparaty ogrzewczowentylacyjne Agrar TOP można bardzo łatwo i komfortowo czyścić poprzez odwrócenie kierunku obrotów. Praktycznie za jednym naciśnięciem przycisku pył i zanieczyszczenia wydmuchiwane są przeciwnie do kierunku grzania. Do dokładniejszego czyszczenia wymiennika ciepła można bez problemu otworzyć wylot powietrza i tylną ściankę wentylatora. Dzięki temu wymiennik ciepła jest całkowicie dostępny. Aparaty ogrzewczo-wentylacyjne Agrar TOP firmy Kampmann instalowane w fermach z instalacją na biogaz mają dodatkową zaletę: powstające ciepło można bezpośrednio wykorzystywać jako energię odnawialną. Aparat ogrzewczo-wentylacyjny Agrar TOP, przykład montażu sufitowego, z nawiewnikiem 4-kierunkowym Aparat ogrzewczowentylacyjny Agrar TOP, przykład montażu ściennego kierunek wydmuchu czyszczenia kierunek wydmuchu grzania kierunek wydmuchu czyszczenia kierunek wydmuchu grzania Czyszczenie wymiennika ciepła myjką wysokociśnieniową lub przez odwrócenie kierunku obrotów

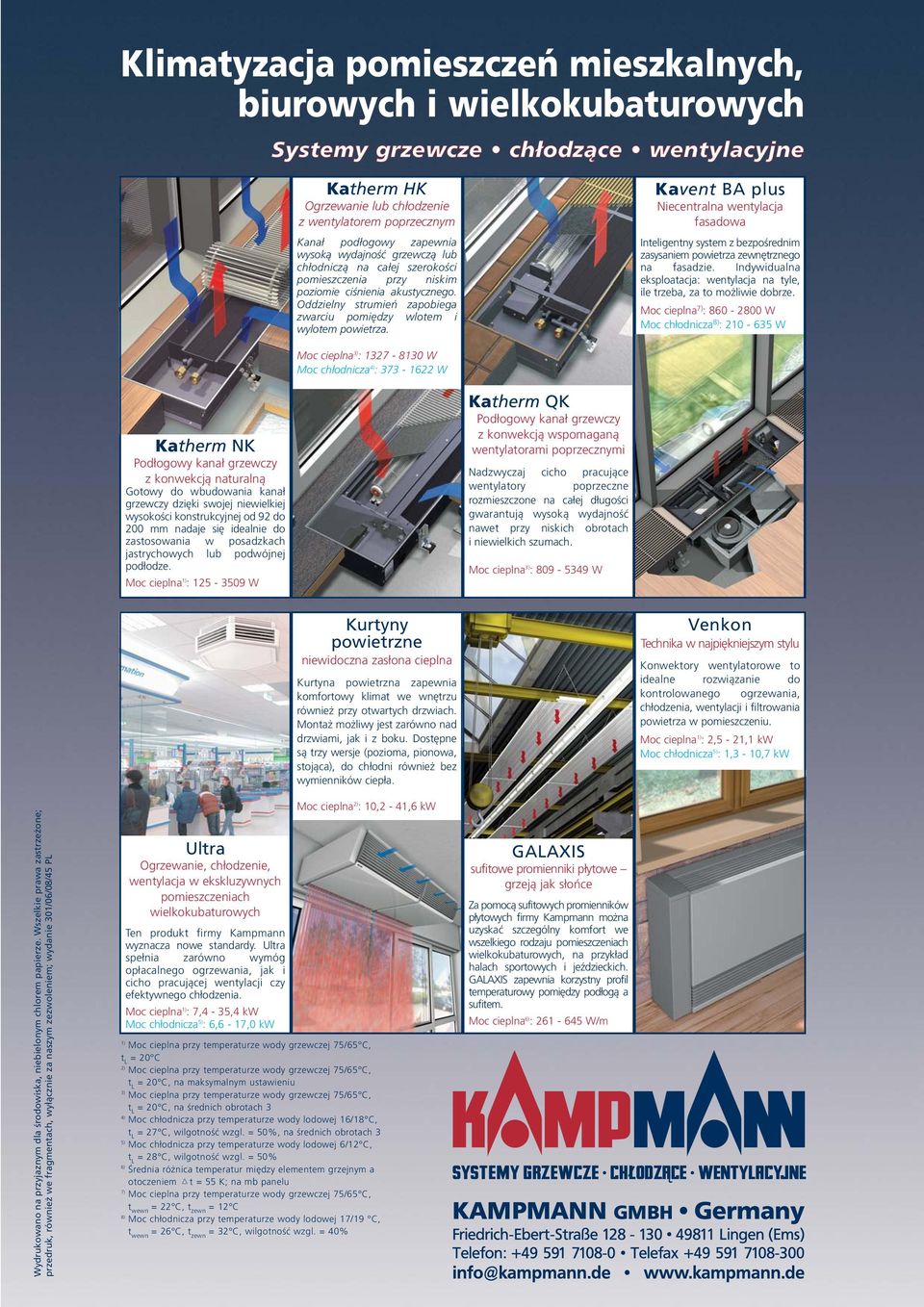

6 Klimatyzacja pomieszczeń mieszkalnych, biurowych i wielkokubaturowych Systemy grzewcze chłodzące wentylacyjne Katherm HK Ogrzewanie lub chłodzenie z wentylatorem poprzecznym Kanał podłogowy zapewnia wysoką wydajność grzewczą lub chłodniczą na całej szerokości pomieszczenia przy niskim poziomie ciśnienia akustycznego. Oddzielny strumień zapobiega zwarciu pomiędzy wlotem i wylotem powietrza. Kavent BA plus Niecentralna wentylacja fasadowa Inteligentny system z bezpośrednim zasysaniem powietrza zewnętrznego na fasadzie. Indywidualna eksploatacja: wentylacja na tyle, ile trzeba, za to możliwie dobrze. Moc cieplna 7) : W Moc chłodnicza 8) : W Moc cieplna 3) : W Moc chłodnicza 4) : W Katherm NK Podłogowy kanał grzewczy z konwekcją naturalną Gotowy do wbudowania kanał grzewczy dzięki swojej niewielkiej wysokości konstrukcyjnej od 92 do 200 mm nadaje się idealnie do zastosowania w posadzkach jastrychowych lub podwójnej podłodze. Moc cieplna 1) : W Katherm QK Podłogowy kanał grzewczy z konwekcją wspomaganą wentylatorami poprzecznymi Nadzwyczaj cicho pracujące wentylatory poprzeczne rozmieszczone na całej długości gwarantują wysoką wydajność nawet przy niskich obrotach i niewielkich szumach. Moc cieplna 3) : W Kurtyny powietrzne niewidoczna zasłona cieplna Kurtyna powietrzna zapewnia komfortowy klimat we wnętrzu również przy otwartych drzwiach. Montaż możliwy jest zarówno nad drzwiami, jak i z boku. Dostępne są trzy wersje (pozioma, pionowa, stojąca), do chłodni również bez wymienników ciepła. Venkon Technika w najpiękniejszym stylu Konwektory wentylatorowe to idealne rozwiązanie do kontrolowanego ogrzewania, chłodzenia, wentylacji i filtrowania powietrza w pomieszczeniu. Moc cieplna 1) : 2,5-21,1 kw Moc chłodnicza 5) : 1,3-10,7 kw Wydrukowano na przyjaznym dla środowiska, niebielonym chlorem papierze. Wszelkie prawa zastrzeżone; przedruk, również we fragmentach, wyłącznie za naszym zezwoleniem; wydanie 301/06/08/45 PL Ultra Ogrzewanie, chłodzenie, wentylacja w ekskluzywnych pomieszczeniach wielkokubaturowych Ten produkt firmy Kampmann wyznacza nowe standardy. Ultra spełnia zarówno wymóg opłacalnego ogrzewania, jak i cicho pracującej wentylacji czy efektywnego chłodzenia. Moc cieplna 1) : 7,4-35,4 kw Moc chłodnicza 5) : 6,6-17,0 kw Moc cieplna 2) : 10,2-41,6 kw 1) = 20 C 2) = 20 C, na maksymalnym ustawieniu 3) = 20 C, na średnich obrotach 3 4) Moc chłodnicza przy temperaturze wody lodowej 16/18 C, = 27 C, wilgotność wzgl. = 50%, na średnich obrotach 3 5) Moc chłodnicza przy temperaturze wody lodowej 6/12 C, = 28 C, wilgotność wzgl. = 50% 6) Średnia różnica temperatur między elementem grzejnym a otoczeniem +t = 55 K; na mb panelu 7) t wewn = 22 C, t zewn = 12 C 8) Moc chłodnicza przy temperaturze wody lodowej 17/19 C, t wewn = 26 C, t zewn = 32 C, wilgotność wzgl. = 40% GALAXIS sufitowe promienniki płytowe grzeją jak słońce Za pomocą sufitowych promienników płytowych firmy Kampmann można uzyskać szczególny komfort we wszelkiego rodzaju pomieszczeniach wielkokubaturowych, na przykład halach sportowych i jeździeckich. GALAXIS zapewnia korzystny profil temperaturowy pomiędzy podłogą a sufitem. Moc cieplna 6) : W/m
