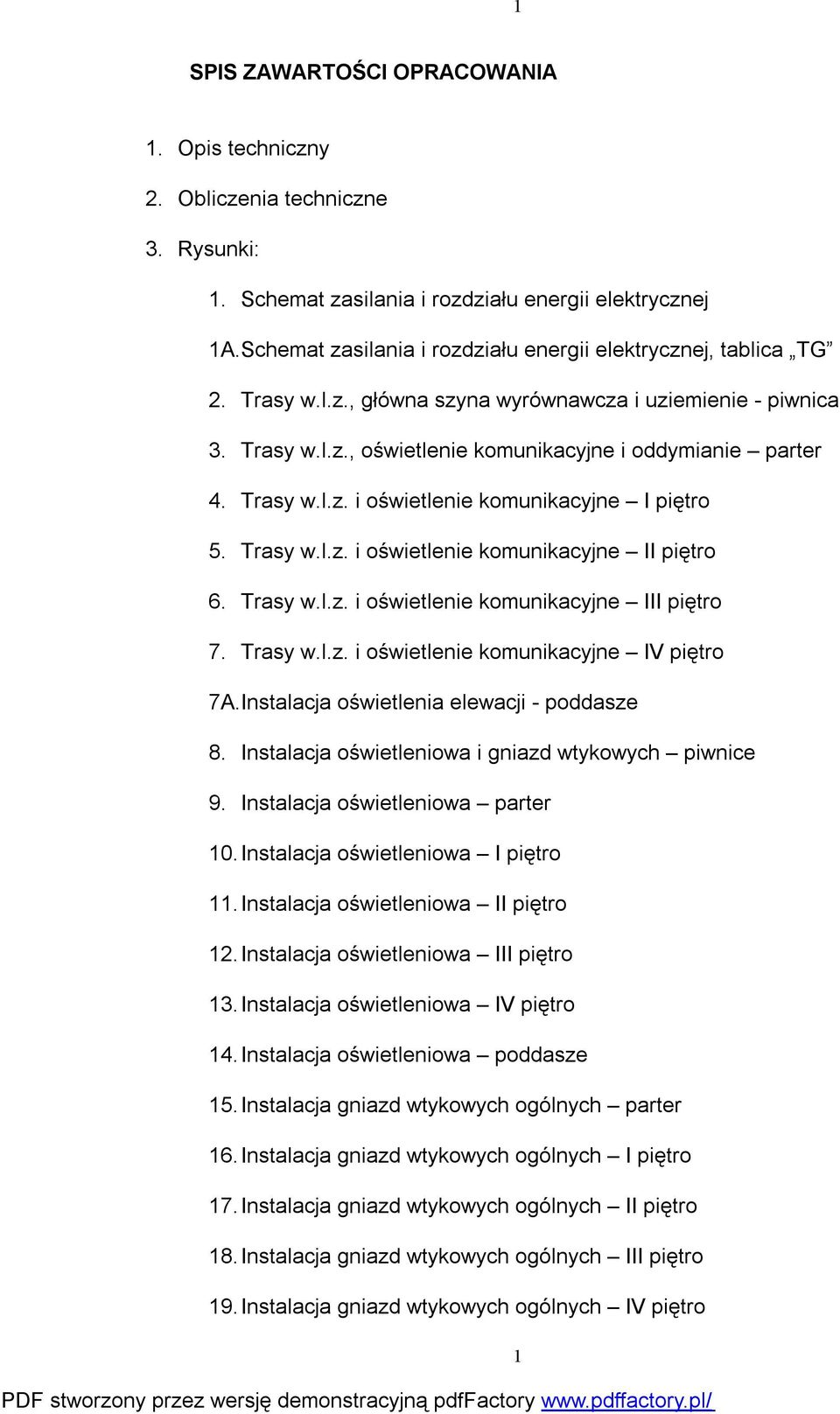

1 1 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny 2. Obliczenia techniczne 3. Rysunki: 1. Schemat zasilania i rozdziału energii elektrycznej 1A.Schemat zasilania i rozdziału energii elektrycznej, tablica TG 2. Trasy w.l.z., główna szyna wyrównawcza i uziemienie - piwnica 3. Trasy w.l.z., oświetlenie komunikacyjne i oddymianie parter 4. Trasy w.l.z. i oświetlenie komunikacyjne I piętro 5. Trasy w.l.z. i oświetlenie komunikacyjne II piętro 6. Trasy w.l.z. i oświetlenie komunikacyjne III piętro 7. Trasy w.l.z. i oświetlenie komunikacyjne IV piętro 7A.Instalacja oświetlenia elewacji - poddasze 8. Instalacja oświetleniowa i gniazd wtykowych piwnice 9. Instalacja oświetleniowa parter 10. Instalacja oświetleniowa I piętro 11. Instalacja oświetleniowa II piętro 12. Instalacja oświetleniowa III piętro 13. Instalacja oświetleniowa IV piętro 14. Instalacja oświetleniowa poddasze 15. Instalacja gniazd wtykowych ogólnych parter 16. Instalacja gniazd wtykowych ogólnych I piętro 17. Instalacja gniazd wtykowych ogólnych II piętro 18. Instalacja gniazd wtykowych ogólnych III piętro 19. Instalacja gniazd wtykowych ogólnych IV piętro 1

2 2 20. Instalacja zasilania komputerów parter 21. Instalacja zasilania komputerów I piętro 22. Instalacja zasilania komputerów II piętro 23. Instalacja zasilania komputerów III piętro 24. Instalacja zasilania komputerów IV piętro 25. Schemat ideowy i tablica TP 26. Schemat ideowy i tablica TO/0 i TK/0 27. Schemat ideowy i tablica TOśK 28. Schemat ideowy i tablica TO/1 i TK/1 29. Schemat ideowy i tablica TO/2 i TK/2 30. Schemat ideowy i tablica TO/3 i TK/3 31. Schemat ideowy i tablica TO/4 i TK/4 32. Schemat ideowy i tablica Twk 33. Schemat ideowy i tablica Toś 34. Schemat ideowy oddymiania 35. Widok tablicy TG 36. Oświetlenie elewacji. Rozmieszczenie opraw. 2

3 Podstawa opracowania OPIS TECHNICZNY Podstawę opracowania stanowią: Umowa z Inwestorem ZGN w Dzielnicy Wola m.st. Warszawy Inwentaryzacja budowlana dostarczona przez Inwestora Inwentaryzacja inst. elektrycznych wykonana do celów projektowych Protokół danych wyjściowych do projektowania Uzgodniona z Inwestorem koncepcja wymiany i modernizacji instalacji elektrycznych Obowiązujące normy i przepisy 1.2. Cel i przedmiot opracowania Celem opracowania jest wymiana i modernizacja instalacji elektrycznych oraz dostosowanie jej do obowiązujących wymagań Podstawowe dane elektroenergetyczne napięcie zasilania U = 230/400 V moc zainstalowana Pi = 244,9 kw moc szczytowa Po = 86,6 kw współczynnik zapotrzebowania mocy kz = 0,35 ochrona od porażeń szybkie wyłączenie w układzie sieciowym TN- S z zastosowaniem wyłączników ochronnych różnicowo prądowych i wyłączników nadprądowych oraz połączenia wyrównawcze Zakres opracowania Zakresem opracowania objęto: zasilanie, pomiary energii el. i tablica główna w.l.z. i tablice rozdzielcze instalację oświetlenia ogólnego, miejscowego i ewakuacyjnego instalację gniazd wtykowych 230V ogólnego przeznaczenia instalację zasilania urządzeń technologicznych / kuchnie mikrofalowe, czajniki elektryczne, termy pojemnościowe itp. / instalację wydzielonej sieci zasilania komputerów instalację ochrony przeciw przepięciowej instalację dodatkowej ochrony od porażeń i połączeń wyrównawczych oświetlenie elewacji budynku 3

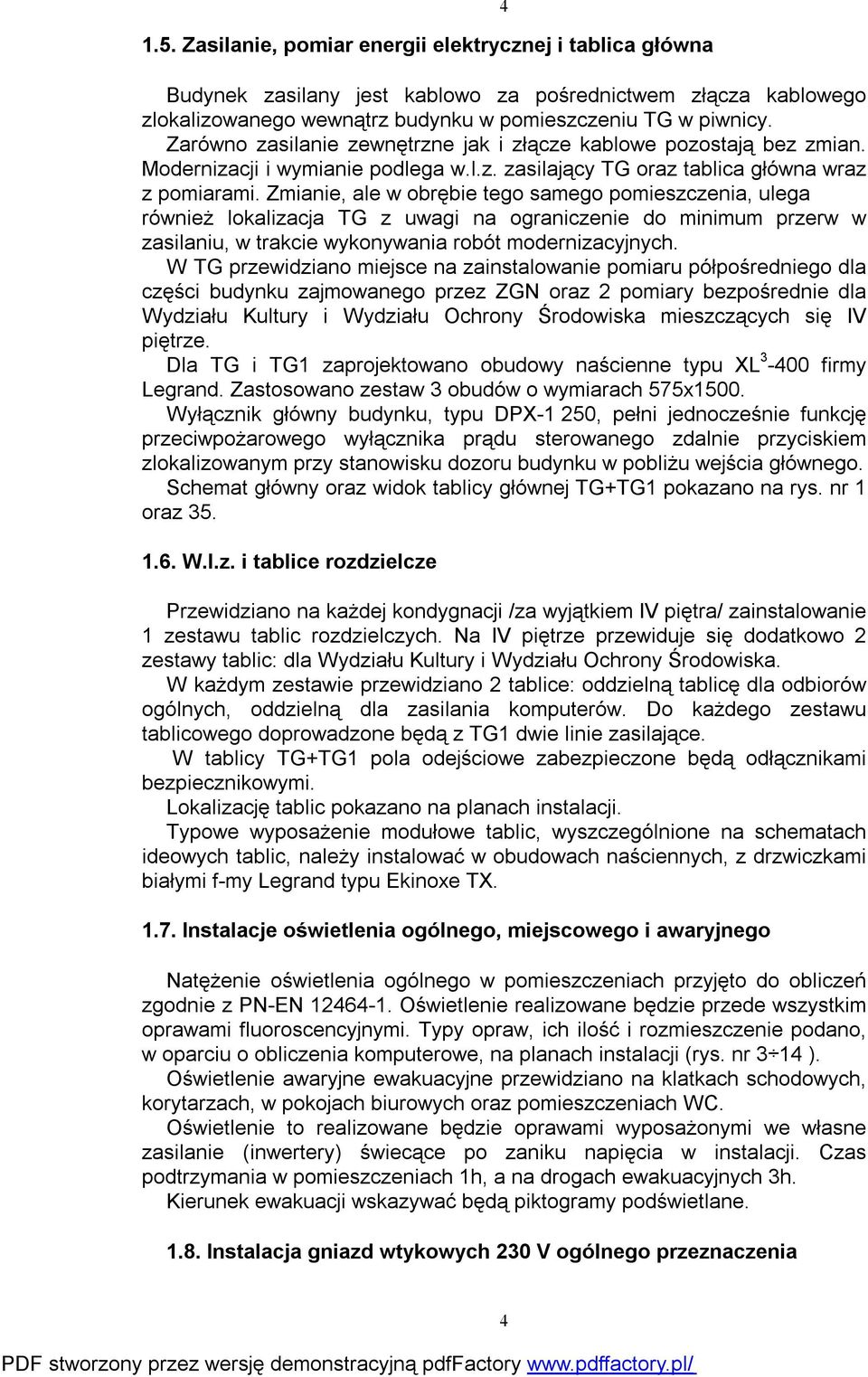

4 1.5. Zasilanie, pomiar energii elektrycznej i tablica główna 4 Budynek zasilany jest kablowo za pośrednictwem złącza kablowego zlokalizowanego wewnątrz budynku w pomieszczeniu TG w piwnicy. Zarówno zasilanie zewnętrzne jak i złącze kablowe pozostają bez zmian. Modernizacji i wymianie podlega w.l.z. zasilający TG oraz tablica główna wraz z pomiarami. Zmianie, ale w obrębie tego samego pomieszczenia, ulega również lokalizacja TG z uwagi na ograniczenie do minimum przerw w zasilaniu, w trakcie wykonywania robót modernizacyjnych. W TG przewidziano miejsce na zainstalowanie pomiaru półpośredniego dla części budynku zajmowanego przez ZGN oraz 2 pomiary bezpośrednie dla Wydziału Kultury i Wydziału Ochrony Środowiska mieszczących się IV piętrze. Dla TG i TG1 zaprojektowano obudowy naścienne typu XL firmy Legrand. Zastosowano zestaw 3 obudów o wymiarach 575x1500. Wyłącznik główny budynku, typu DPX-1 250, pełni jednocześnie funkcję przeciwpożarowego wyłącznika prądu sterowanego zdalnie przyciskiem zlokalizowanym przy stanowisku dozoru budynku w pobliżu wejścia głównego. Schemat główny oraz widok tablicy głównej TG+TG1 pokazano na rys. nr 1 oraz W.l.z. i tablice rozdzielcze Przewidziano na każdej kondygnacji /za wyjątkiem IV piętra/ zainstalowanie 1 zestawu tablic rozdzielczych. Na IV piętrze przewiduje się dodatkowo 2 zestawy tablic: dla Wydziału Kultury i Wydziału Ochrony Środowiska. W każdym zestawie przewidziano 2 tablice: oddzielną tablicę dla odbiorów ogólnych, oddzielną dla zasilania komputerów. Do każdego zestawu tablicowego doprowadzone będą z TG1 dwie linie zasilające. W tablicy TG+TG1 pola odejściowe zabezpieczone będą odłącznikami bezpiecznikowymi. Lokalizację tablic pokazano na planach instalacji. Typowe wyposażenie modułowe tablic, wyszczególnione na schematach ideowych tablic, należy instalować w obudowach naściennych, z drzwiczkami białymi f-my Legrand typu Ekinoxe TX Instalacje oświetlenia ogólnego, miejscowego i awaryjnego Natężenie oświetlenia ogólnego w pomieszczeniach przyjęto do obliczeń zgodnie z PN-EN Oświetlenie realizowane będzie przede wszystkim oprawami fluoroscencyjnymi. Typy opraw, ich ilość i rozmieszczenie podano, w oparciu o obliczenia komputerowe, na planach instalacji (rys. nr 3 14 ). Oświetlenie awaryjne ewakuacyjne przewidziano na klatkach schodowych, korytarzach, w pokojach biurowych oraz pomieszczeniach WC. Oświetlenie to realizowane będzie oprawami wyposażonymi we własne zasilanie (inwertery) świecące po zaniku napięcia w instalacji. Czas podtrzymania w pomieszczeniach 1h, a na drogach ewakuacyjnych 3h. Kierunek ewakuacji wskazywać będą piktogramy podświetlane Instalacja gniazd wtykowych 230 V ogólnego przeznaczenia 4

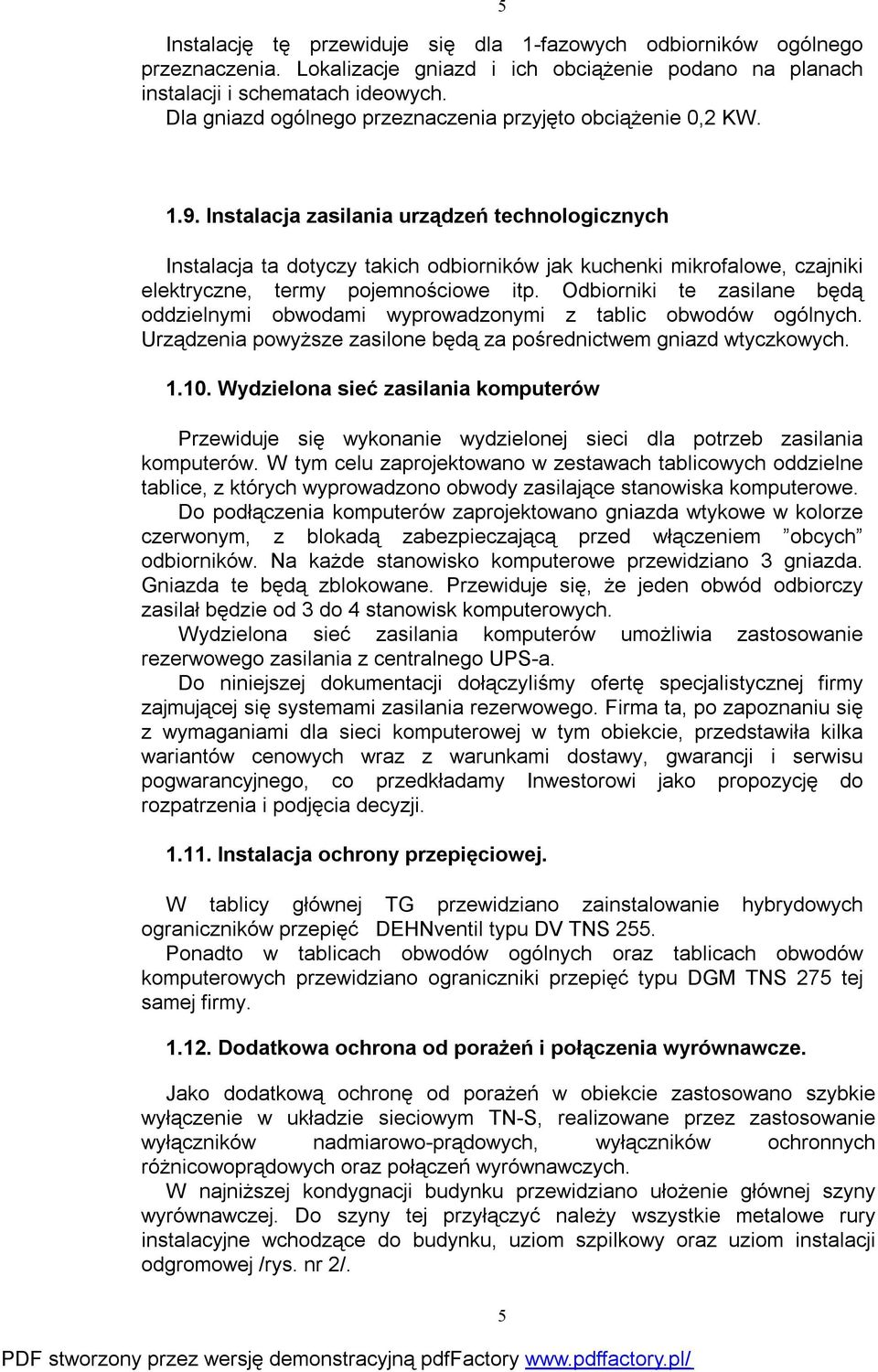

5 5 Instalację tę przewiduje się dla 1-fazowych odbiorników ogólnego przeznaczenia. Lokalizacje gniazd i ich obciążenie podano na planach instalacji i schematach ideowych. Dla gniazd ogólnego przeznaczenia przyjęto obciążenie 0,2 KW Instalacja zasilania urządzeń technologicznych Instalacja ta dotyczy takich odbiorników jak kuchenki mikrofalowe, czajniki elektryczne, termy pojemnościowe itp. Odbiorniki te zasilane będą oddzielnymi obwodami wyprowadzonymi z tablic obwodów ogólnych. Urządzenia powyższe zasilone będą za pośrednictwem gniazd wtyczkowych Wydzielona sieć zasilania komputerów Przewiduje się wykonanie wydzielonej sieci dla potrzeb zasilania komputerów. W tym celu zaprojektowano w zestawach tablicowych oddzielne tablice, z których wyprowadzono obwody zasilające stanowiska komputerowe. Do podłączenia komputerów zaprojektowano gniazda wtykowe w kolorze czerwonym, z blokadą zabezpieczającą przed włączeniem obcych odbiorników. Na każde stanowisko komputerowe przewidziano 3 gniazda. Gniazda te będą zblokowane. Przewiduje się, że jeden obwód odbiorczy zasilał będzie od 3 do 4 stanowisk komputerowych. Wydzielona sieć zasilania komputerów umożliwia zastosowanie rezerwowego zasilania z centralnego UPS-a. Do niniejszej dokumentacji dołączyliśmy ofertę specjalistycznej firmy zajmującej się systemami zasilania rezerwowego. Firma ta, po zapoznaniu się z wymaganiami dla sieci komputerowej w tym obiekcie, przedstawiła kilka wariantów cenowych wraz z warunkami dostawy, gwarancji i serwisu pogwarancyjnego, co przedkładamy Inwestorowi jako propozycję do rozpatrzenia i podjęcia decyzji Instalacja ochrony przepięciowej. W tablicy głównej TG przewidziano zainstalowanie hybrydowych ograniczników przepięć DEHNventil typu DV TNS 255. Ponadto w tablicach obwodów ogólnych oraz tablicach obwodów komputerowych przewidziano ograniczniki przepięć typu DGM TNS 275 tej samej firmy Dodatkowa ochrona od porażeń i połączenia wyrównawcze. Jako dodatkową ochronę od porażeń w obiekcie zastosowano szybkie wyłączenie w układzie sieciowym TN-S, realizowane przez zastosowanie wyłączników nadmiarowo-prądowych, wyłączników ochronnych różnicowoprądowych oraz połączeń wyrównawczych. W najniższej kondygnacji budynku przewidziano ułożenie głównej szyny wyrównawczej. Do szyny tej przyłączyć należy wszystkie metalowe rury instalacyjne wchodzące do budynku, uziom szpilkowy oraz uziom instalacji odgromowej /rys. nr 2/. 5

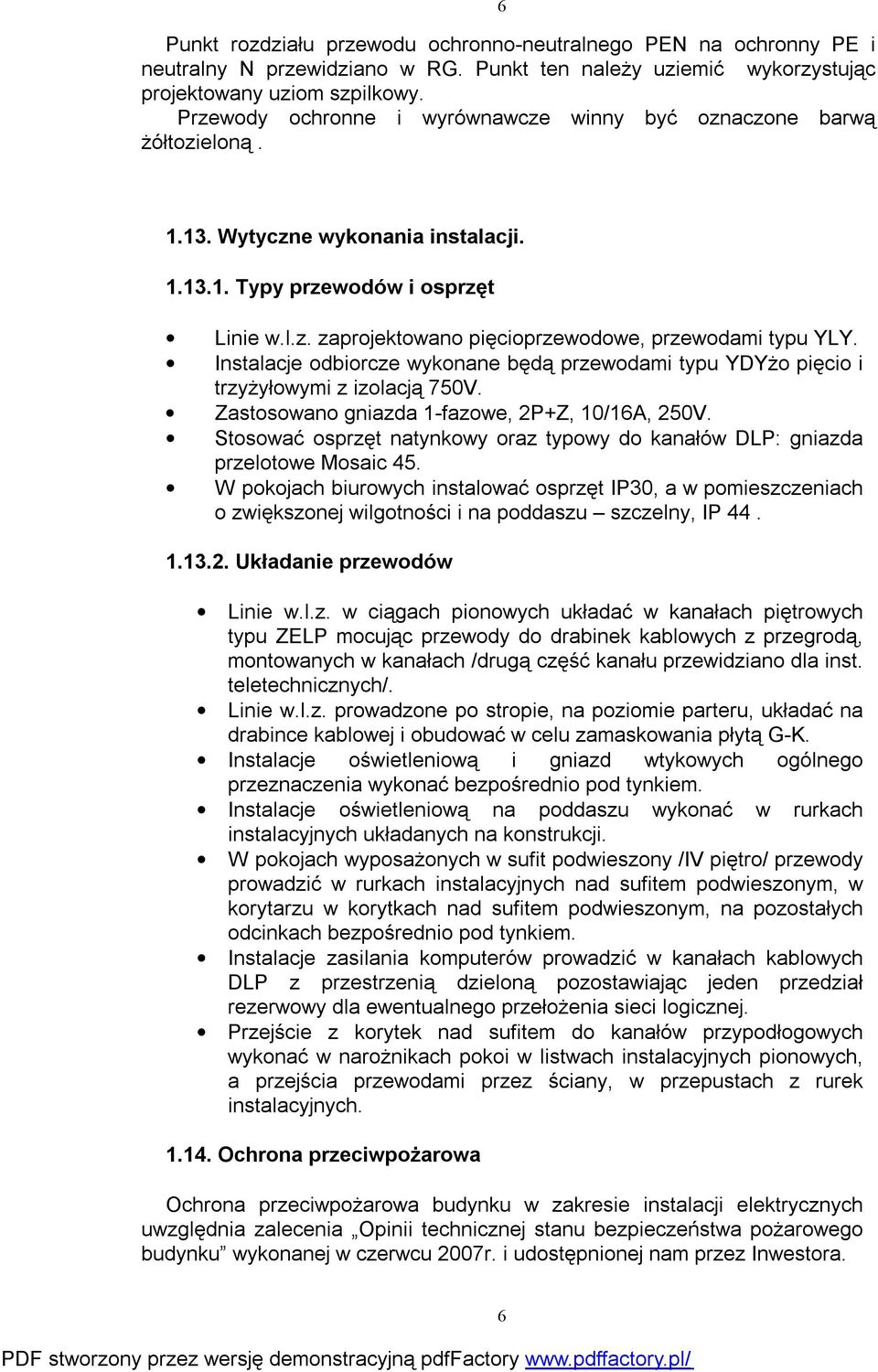

6 6 Punkt rozdziału przewodu ochronno-neutralnego PEN na ochronny PE i neutralny N przewidziano w RG. Punkt ten należy uziemić wykorzystując projektowany uziom szpilkowy. Przewody ochronne i wyrównawcze winny być oznaczone barwą żółtozieloną Wytyczne wykonania instalacji Typy przewodów i osprzęt Linie w.l.z. zaprojektowano pięcioprzewodowe, przewodami typu YLY. Instalacje odbiorcze wykonane będą przewodami typu YDYżo pięcio i trzyżyłowymi z izolacją 750V. Zastosowano gniazda 1-fazowe, 2P+Z, 10/16A, 250V. Stosować osprzęt natynkowy oraz typowy do kanałów DLP: gniazda przelotowe Mosaic 45. W pokojach biurowych instalować osprzęt IP30, a w pomieszczeniach o zwiększonej wilgotności i na poddaszu szczelny, IP Układanie przewodów Linie w.l.z. w ciągach pionowych układać w kanałach piętrowych typu ZELP mocując przewody do drabinek kablowych z przegrodą, montowanych w kanałach /drugą część kanału przewidziano dla inst. teletechnicznych/. Linie w.l.z. prowadzone po stropie, na poziomie parteru, układać na drabince kablowej i obudować w celu zamaskowania płytą G-K. Instalacje oświetleniową i gniazd wtykowych ogólnego przeznaczenia wykonać bezpośrednio pod tynkiem. Instalacje oświetleniową na poddaszu wykonać w rurkach instalacyjnych układanych na konstrukcji. W pokojach wyposażonych w sufit podwieszony /IV piętro/ przewody prowadzić w rurkach instalacyjnych nad sufitem podwieszonym, w korytarzu w korytkach nad sufitem podwieszonym, na pozostałych odcinkach bezpośrednio pod tynkiem. Instalacje zasilania komputerów prowadzić w kanałach kablowych DLP z przestrzenią dzieloną pozostawiając jeden przedział rezerwowy dla ewentualnego przełożenia sieci logicznej. Przejście z korytek nad sufitem do kanałów przypodłogowych wykonać w narożnikach pokoi w listwach instalacyjnych pionowych, a przejścia przewodami przez ściany, w przepustach z rurek instalacyjnych Ochrona przeciwpożarowa Ochrona przeciwpożarowa budynku w zakresie instalacji elektrycznych uwzględnia zalecenia Opinii technicznej stanu bezpieczeństwa pożarowego budynku wykonanej w czerwcu 2007r. i udostępnionej nam przez Inwestora. 6

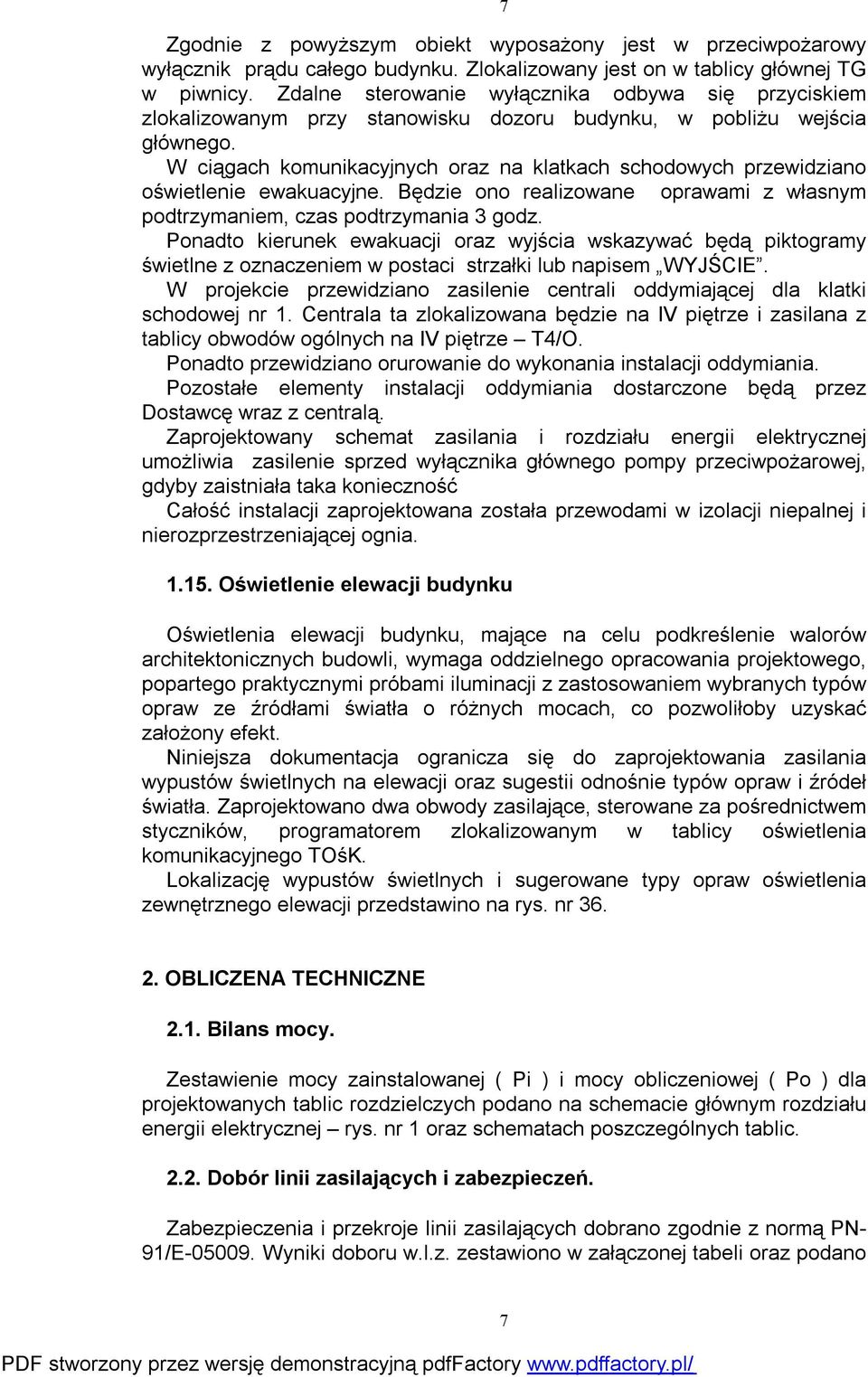

7 7 Zgodnie z powyższym obiekt wyposażony jest w przeciwpożarowy wyłącznik prądu całego budynku. Zlokalizowany jest on w tablicy głównej TG w piwnicy. Zdalne sterowanie wyłącznika odbywa się przyciskiem zlokalizowanym przy stanowisku dozoru budynku, w pobliżu wejścia głównego. W ciągach komunikacyjnych oraz na klatkach schodowych przewidziano oświetlenie ewakuacyjne. Będzie ono realizowane oprawami z własnym podtrzymaniem, czas podtrzymania 3 godz. Ponadto kierunek ewakuacji oraz wyjścia wskazywać będą piktogramy świetlne z oznaczeniem w postaci strzałki lub napisem WYJŚCIE. W projekcie przewidziano zasilenie centrali oddymiającej dla klatki schodowej nr 1. Centrala ta zlokalizowana będzie na IV piętrze i zasilana z tablicy obwodów ogólnych na IV piętrze T4/O. Ponadto przewidziano orurowanie do wykonania instalacji oddymiania. Pozostałe elementy instalacji oddymiania dostarczone będą przez Dostawcę wraz z centralą. Zaprojektowany schemat zasilania i rozdziału energii elektrycznej umożliwia zasilenie sprzed wyłącznika głównego pompy przeciwpożarowej, gdyby zaistniała taka konieczność Całość instalacji zaprojektowana została przewodami w izolacji niepalnej i nierozprzestrzeniającej ognia Oświetlenie elewacji budynku Oświetlenia elewacji budynku, mające na celu podkreślenie walorów architektonicznych budowli, wymaga oddzielnego opracowania projektowego, popartego praktycznymi próbami iluminacji z zastosowaniem wybranych typów opraw ze źródłami światła o różnych mocach, co pozwoliłoby uzyskać założony efekt. Niniejsza dokumentacja ogranicza się do zaprojektowania zasilania wypustów świetlnych na elewacji oraz sugestii odnośnie typów opraw i źródeł światła. Zaprojektowano dwa obwody zasilające, sterowane za pośrednictwem styczników, programatorem zlokalizowanym w tablicy oświetlenia komunikacyjnego TOśK. Lokalizację wypustów świetlnych i sugerowane typy opraw oświetlenia zewnętrznego elewacji przedstawino na rys. nr OBLICZENA TECHNICZNE 2.1. Bilans mocy. Zestawienie mocy zainstalowanej ( Pi ) i mocy obliczeniowej ( Po ) dla projektowanych tablic rozdzielczych podano na schemacie głównym rozdziału energii elektrycznej rys. nr 1 oraz schematach poszczególnych tablic Dobór linii zasilających i zabezpieczeń. Zabezpieczenia i przekroje linii zasilających dobrano zgodnie z normą PN- 91/E Wyniki doboru w.l.z. zestawiono w załączonej tabeli oraz podano 7

8 8 na schemacie głównym rozdziału energii elektrycznej i schematach poszczególnych tablic rozdzielczych Obliczenia oświetlenia. Obliczenia oświetlenia wykonano przy użyciu programów komputerowych firmy PHILIPS. Wydruki komputerowe w załączeniu, w dokumentacji. 8
