URZĄD MIASTA OLSZTYNA WYDZIAŁ GEODEZJI I GOSPODARKI NIERUCHOMOŚCIAMI MIEJSKI OŚRODEK DOKUMENTACJI GEODEZYJNEJ I KARTOGRAFICZNEJ
|
|
- Janusz Wojciech Sikorski
- 8 lat temu
- Przeglądów:
Transkrypt
1 URZĄD MIASTA OLSZTYNA WYDZIAŁ GEODEZJI I GOSPODARKI NIERUCHOMOŚCIAMI MIEJSKI OŚRODEK DOKUMENTACJI GEODEZYJNEJ I KARTOGRAFICZNEJ Kontrola wyników pomiarów GNSS wykonywanych techniką RTK i RTN w oparciu o system ASG-EUPOS przyjmowanych do państwowego zasobu geodezyjnego i kartograficznego Agata MILKIEWICZ, Krzysztof STRUCH, Jarosław KRUPIŃSKI Urząd Miasta Olsztyna, MODGiK Slajd 1

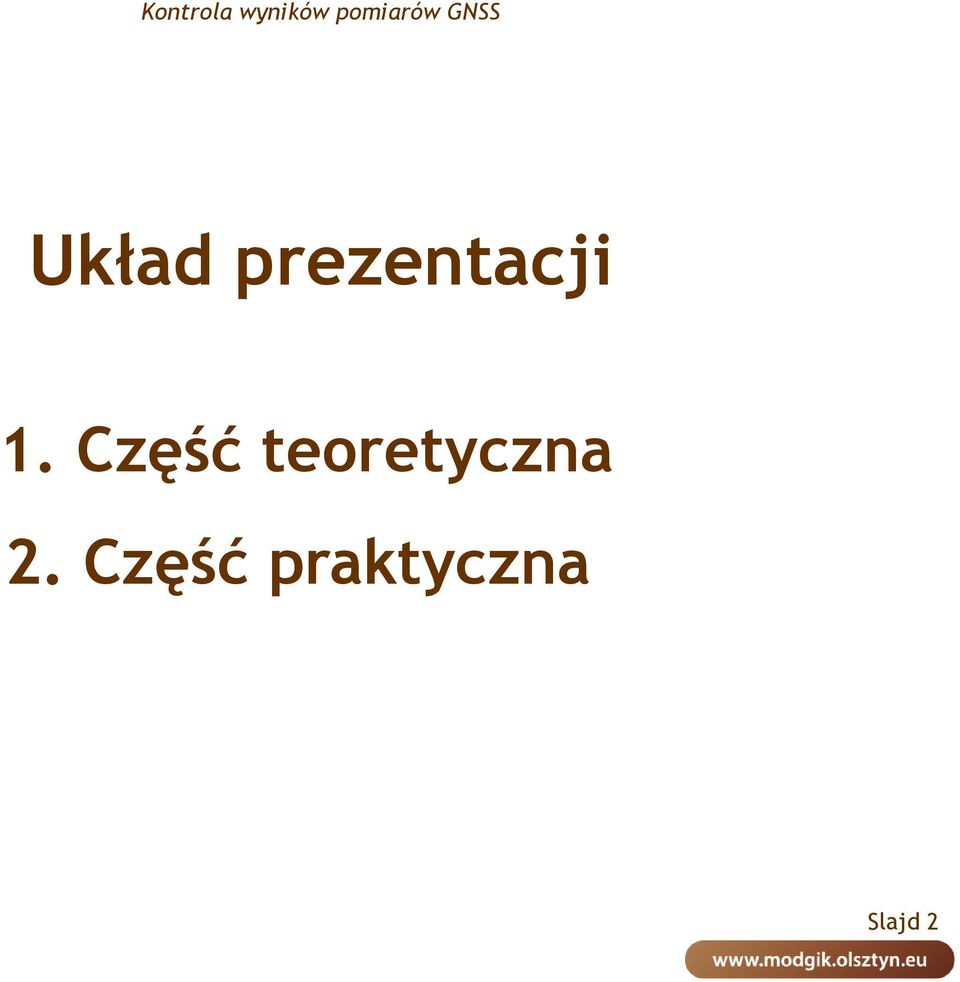

2 Układ prezentacji 1. Część teoretyczna 2. Część praktyczna Slajd 2

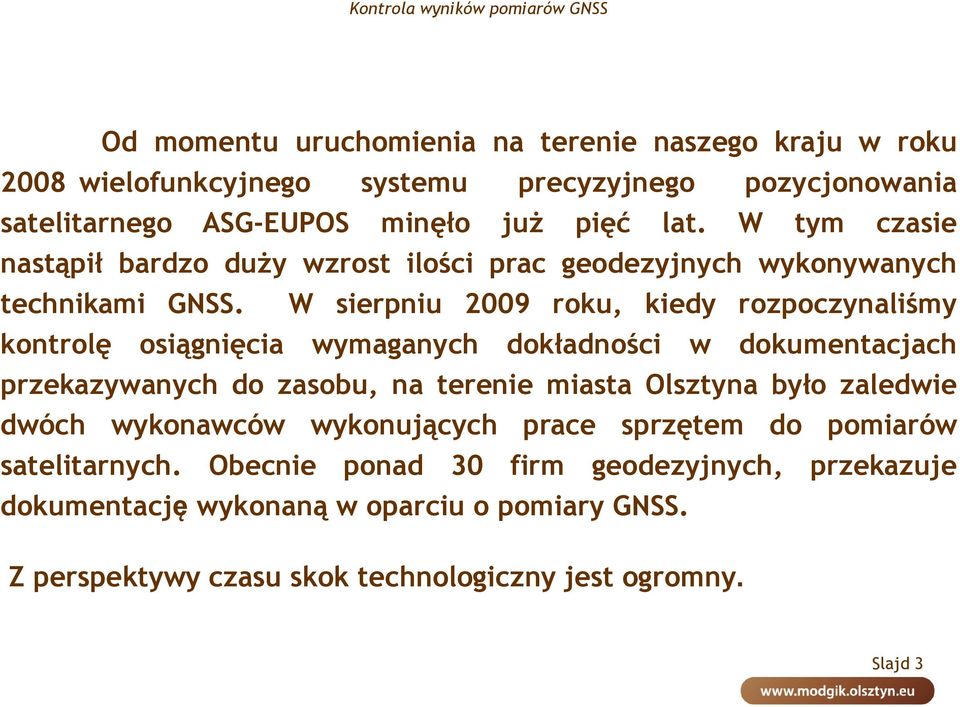

3 Od momentu uruchomienia na terenie naszego kraju w roku 2008 wielofunkcyjnego systemu precyzyjnego pozycjonowania satelitarnego ASG-EUPOS minęło już pięć lat. W tym czasie nastąpił bardzo duży wzrost ilości prac geodezyjnych wykonywanych technikami GNSS. W sierpniu 2009 roku, kiedy rozpoczynaliśmy kontrolę osiągnięcia wymaganych dokładności w dokumentacjach przekazywanych do zasobu, na terenie miasta Olsztyna było zaledwie dwóch wykonawców wykonujących prace sprzętem do pomiarów satelitarnych. Obecnie ponad 30 firm geodezyjnych, przekazuje dokumentację wykonaną w oparciu o pomiary GNSS. Z perspektywy czasu skok technologiczny jest ogromny. Slajd 3
4 Na podstawie : Art. 40 ust. 3 pkt. 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz. U. z 2005 r. Nr 240, poz z późn. zm.) Kontrola opracowań przyjmowanych do zasobu należy do starostów w zakresie zasobów powiatowych Dokumentacja przekazywana do zasobu podlega kontroli zgodnie z: Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 r. w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a także ogólnych warunków umów o udostępnianie tych baz (Dz. U. z 2001 r. Nr 78 poz. 837) w zakresie: 1) przestrzegania zasad wykonywania prac, 2) osiągnięcia wymaganych dokładności, 3) zgodności opracowania ze standardami technicznymi dotyczącymi geodezji, kartografii oraz krajowego systemu informacji o terenie, 4) zgodności opracowania z ustaleniami, o których mowa w 5 ust. 5 (prace nietypowe indywidualne ustalenia), 5) spójności topologicznej informacji dostarczanej przez wykonawcę z informacjami uzyskanymi z ośrodka w trakcie realizacji pracy, 6) kompletności przekazywanych materiałów. Slajd 4
5 Warunki te reguluje m.in: ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i przekazywania wyników tych pomiarów do geodezyjnego i kartograficznego. wysokościowych oraz opracowywania i państwowego zasobu Slajd 5
6 Rozporządzenie MSWiA w sprawie standardów Podstawowe założenia: 8. Geodezyjne pomiary sytuacyjne i wysokościowe mogą być wykonywane metodą precyzyjnego pozycjonowania, przy pomocy globalnego systemu nawigacji satelitarnej, zwanego dalej GNSS, jeżeli: 1) zapewniony jest bezpośredni odbiór sygnałów emitowanych przez satelity; 2) sygnały emitowane przez satelity nie są zakłócane przez urządzenia emitujące fale elektromagnetyczne, w szczególności: nadajniki i przekaźniki radiowe i telewizyjne, linie energetyczne, stacje telefonii cyfrowej. Slajd 6

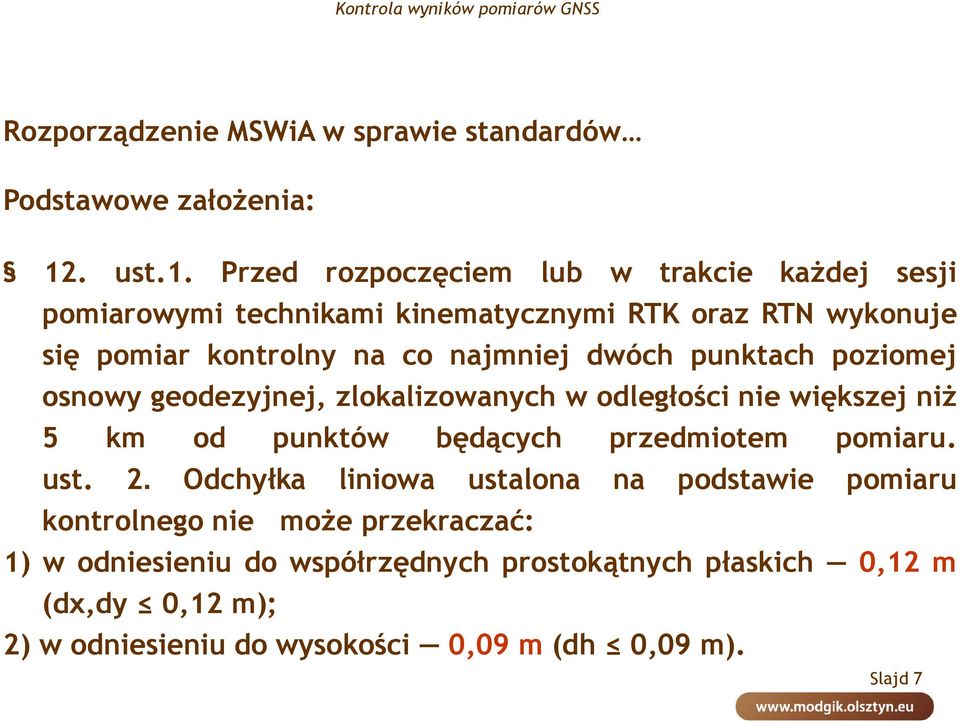

7 Rozporządzenie MSWiA w sprawie standardów Podstawowe założenia: 12. ust.1. Przed rozpoczęciem lub w trakcie każdej sesji pomiarowymi technikami kinematycznymi RTK oraz RTN wykonuje się pomiar kontrolny na co najmniej dwóch punktach poziomej osnowy geodezyjnej, zlokalizowanych w odległości nie większej niż 5 km od punktów będących przedmiotem pomiaru. ust. 2. Odchyłka liniowa ustalona na podstawie pomiaru kontrolnego nie może przekraczać: 1) w odniesieniu do współrzędnych prostokątnych płaskich 0,12 m (dx,dy 0,12 m); 2) w odniesieniu do wysokości 0,09 m (dh 0,09 m). Slajd 7

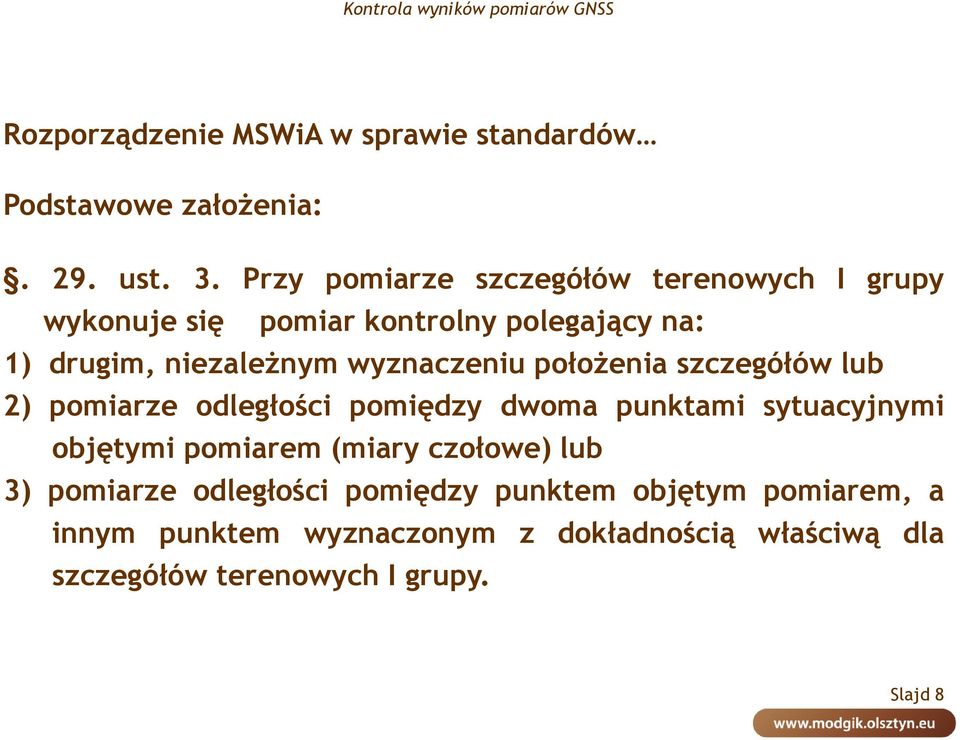

8 Rozporządzenie MSWiA w sprawie standardów Podstawowe założenia:. 29. ust. 3. Przy pomiarze szczegółów terenowych I grupy wykonuje się pomiar kontrolny polegający na: 1) drugim, niezależnym wyznaczeniu położenia szczegółów lub 2) pomiarze odległości pomiędzy dwoma punktami sytuacyjnymi objętymi pomiarem (miary czołowe) lub 3) pomiarze odległości pomiędzy punktem objętym pomiarem, a innym punktem wyznaczonym z dokładnością właściwą dla szczegółów terenowych I grupy. Slajd 8

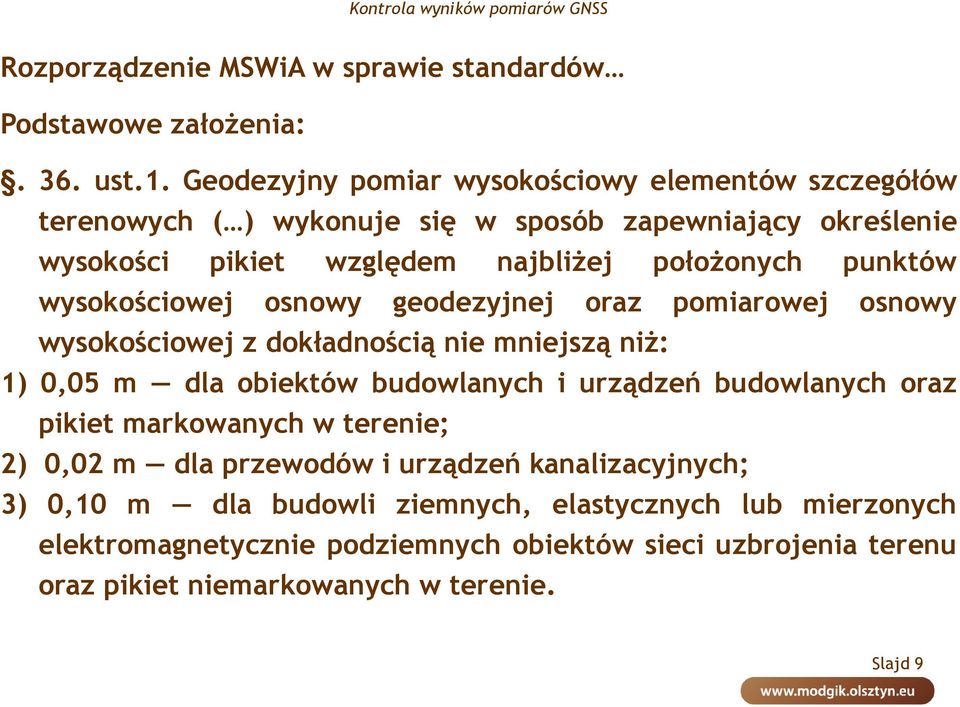

9 Rozporządzenie MSWiA w sprawie standardów Podstawowe założenia:. 36. ust.1. Geodezyjny pomiar wysokościowy elementów szczegółów terenowych ( ) wykonuje się w sposób zapewniający określenie wysokości pikiet względem najbliżej położonych punktów wysokościowej osnowy geodezyjnej oraz pomiarowej osnowy wysokościowej z dokładnością nie mniejszą niż: 1) 0,05 m dla obiektów budowlanych i urządzeń budowlanych oraz pikiet markowanych w terenie; 2) 0,02 m dla przewodów i urządzeń kanalizacyjnych; 3) 0,10 m dla budowli ziemnych, elastycznych lub mierzonych elektromagnetycznie podziemnych obiektów sieci uzbrojenia terenu oraz pikiet niemarkowanych w terenie. Slajd 9
10 2. Część praktyczna Przykłady dokumentacji technicznej z prac wykonanych na terenie miasta Olsztyna. Slajd 10

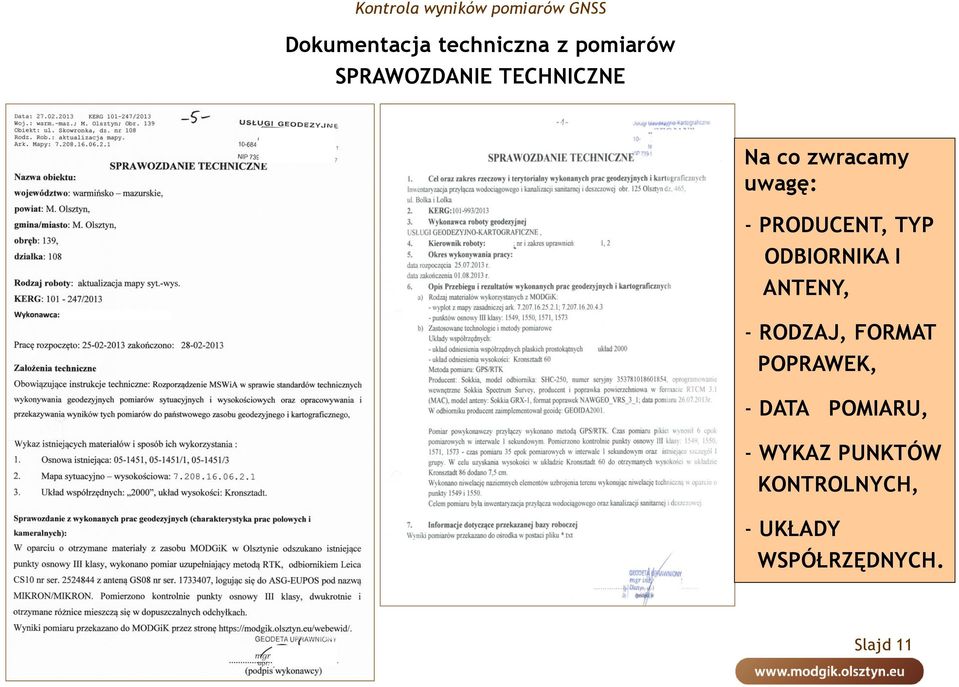

11 Dokumentacja techniczna z pomiarów SPRAWOZDANIE TECHNICZNE Na co zwracamy uwagę: - PRODUCENT, TYP ODBIORNIKA I ANTENY, - RODZAJ, FORMAT POPRAWEK, - DATA POMIARU, - WYKAZ PUNKTÓW KONTROLNYCH, - UKŁADY WSPÓŁRZĘDNYCH. Slajd 11

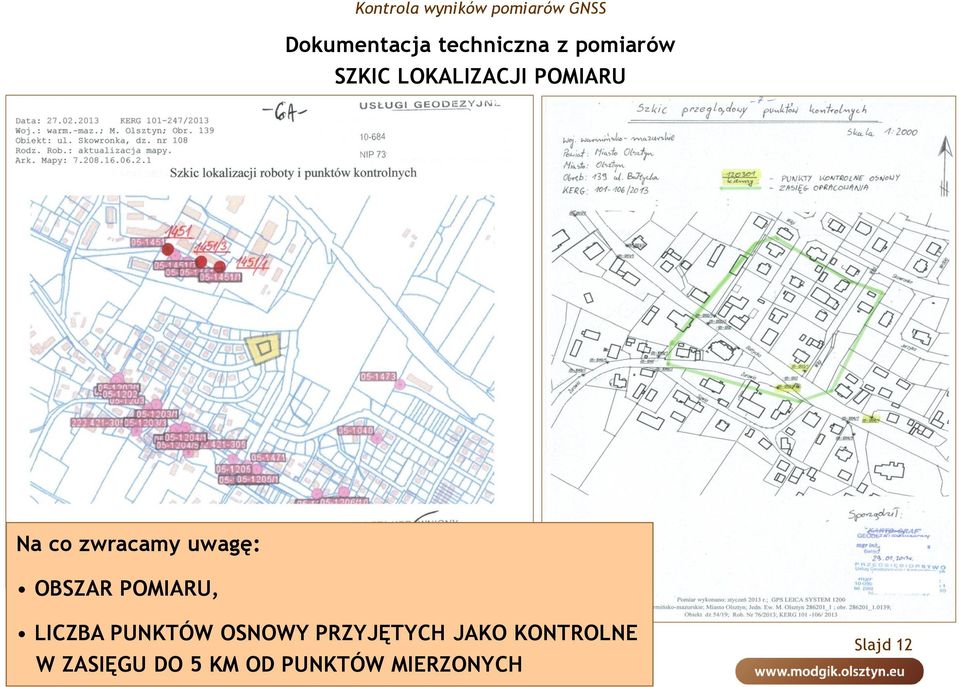

12 Dokumentacja techniczna z pomiarów SZKIC LOKALIZACJI POMIARU Na co zwracamy uwagę: OBSZAR POMIARU, LICZBA PUNKTÓW OSNOWY PRZYJĘTYCH JAKO KONTROLNE W ZASIĘGU DO 5 KM OD PUNKTÓW MIERZONYCH Slajd 12

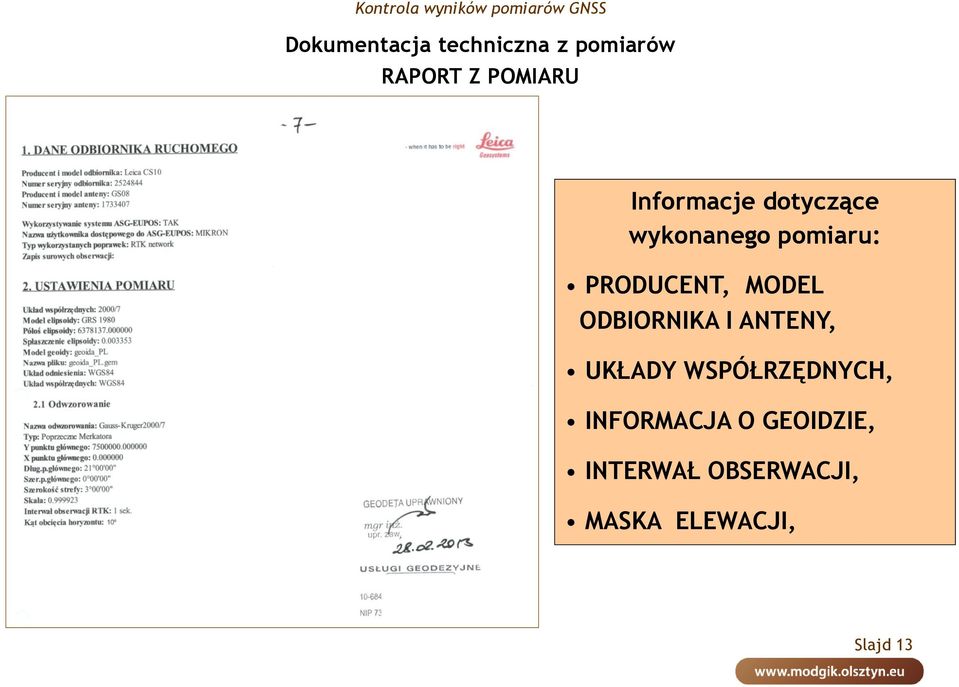

13 Dokumentacja techniczna z pomiarów RAPORT Z POMIARU Informacje dotyczące wykonanego pomiaru: PRODUCENT, MODEL ODBIORNIKA I ANTENY, UKŁADY WSPÓŁRZĘDNYCH, INFORMACJA O GEOIDZIE, INTERWAŁ OBSERWACJI, MASKA ELEWACJI, Slajd 13
14 Dokumentacja techniczna z pomiarów RAPORT Z POMIARU Na co zwracamy uwagę: DATA I CZAS POMIARU, WYKAZ POMIERZONYCH PUNKTÓW KONTROLNYCH W SESJI POMIAROWEJ, WYKAZ POMIERZONYCH PUNKTÓW SYTUACYJNYCH, WYKORZYSTANE POPRAWKI, PARAMETRY PDOP ( współczynnik określający wpływ przestrzennego rozmieszczenia satelitów na dokładność wyznaczanej pozycji), LICZBA ŚLEDZONYCH SATELITÓW, LICZBA POZYCJI RTK ZMIERZONYCH NA PUNKCIE, Slajd 14
15 Dokumentacja techniczna z pomiarów RAPORT Z POMIARU Bardzo ważne jest aby na początku, lub trakcie i na zakończenie sesji pomiarowej wykonać pomiar kontrolny na punkcie osnowy sytuacyjnej. Slajd 15
16 Dokumentacja techniczna z pomiarów RAPORT Z POMIARU W zależności od producentów odbiorników spotyka się różne formy raportów z pomiaru. W tym wypadku (SOKKIA SHC-250) można wygenerować oprócz wysokości pomierzonego punktu w ukł. K-86, również wysokość w układzie lokalnym K-60. Slajd 16
17 Dokumentacja techniczna z pomiarów RAPORT Z POMIARU Obowiązującym układem wysokościowym w Polsce jest układ wysokości normalnych Kronsztad 86. Wyznaczenie wysokości następuje poprzez przeliczenie pomierzonych w odbiorniku wysokości elipsoidalnych według ścisłych zależności matematycznych związanych z obowiązującym modelem geoidy niwelacyjnej. Można także wykonać transformację wysokości w oparciu o punkty dostosowania. Ich liczba i położenie zależą od kształtu i wielkości obszaru pracy geodezyjnej. Przy czym minimalna liczba tych punktów to 4. Sprawdzenie układu wysokościowego w jakim wykonywane są obliczenia przez odbiornik wykonuje się docelowo na punktach osnowy przyjętych jako kontrolne. Slajd 17

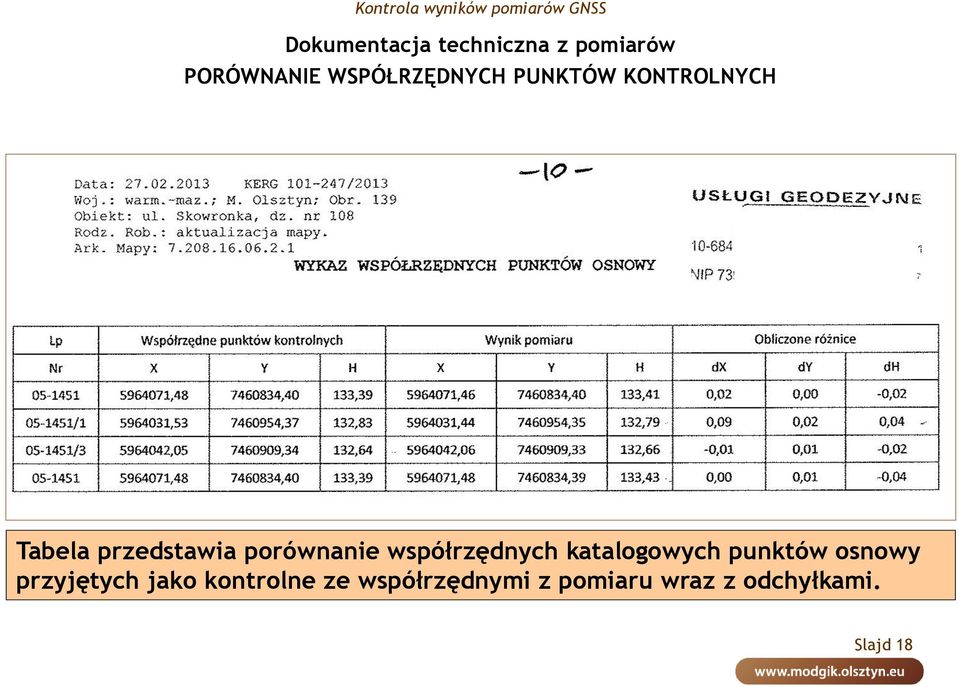

18 Dokumentacja techniczna z pomiarów PORÓWNANIE WSPÓŁRZĘDNYCH PUNKTÓW KONTROLNYCH Tabela przedstawia porównanie współrzędnych katalogowych punktów osnowy przyjętych jako kontrolne ze współrzędnymi z pomiaru wraz z odchyłkami. Slajd 18

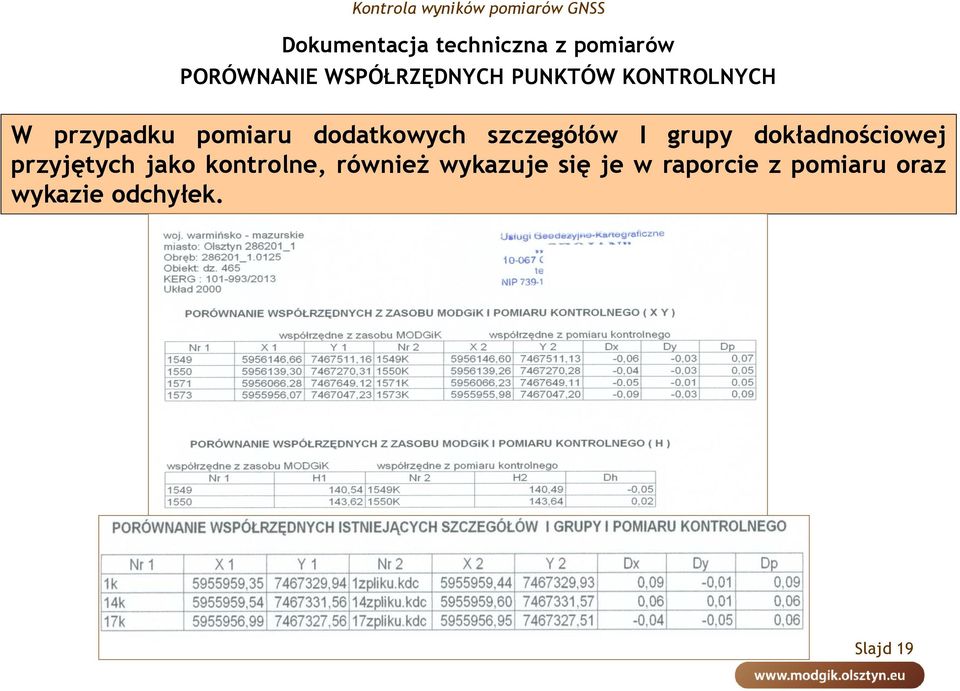

19 Dokumentacja techniczna z pomiarów PORÓWNANIE WSPÓŁRZĘDNYCH PUNKTÓW KONTROLNYCH W przypadku pomiaru dodatkowych szczegółów I grupy dokładnościowej przyjętych jako kontrolne, również wykazuje się je w raporcie z pomiaru oraz wykazie odchyłek. Slajd 19

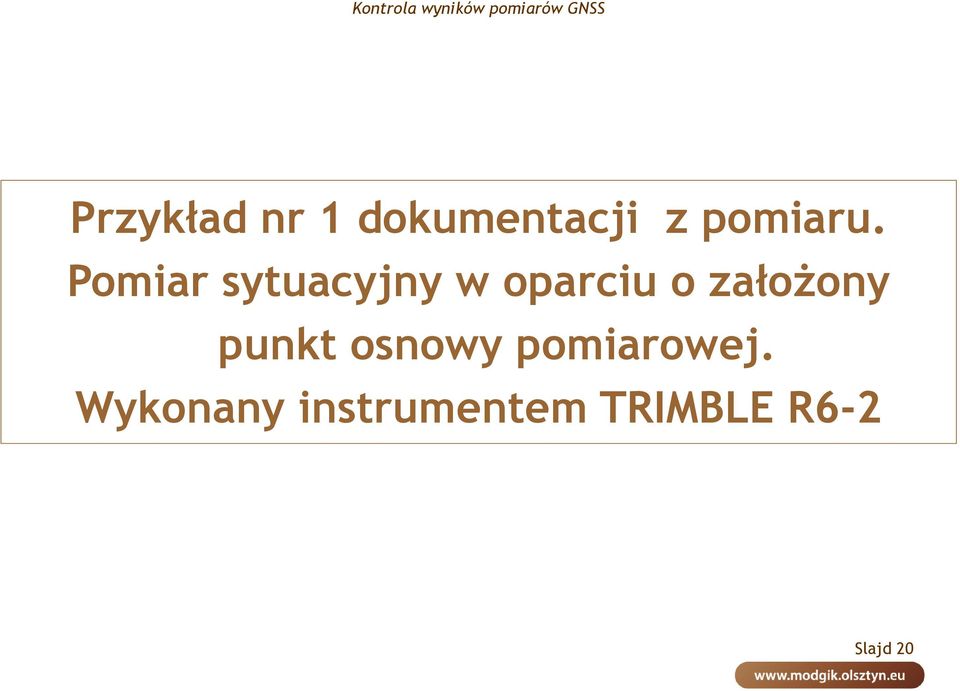

20 Przykład nr 1 dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Wykonany instrumentem TRIMBLE R6-2 Slajd 20
21 Przykład dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Punkt osnowy pomiarowej nr 4000 został założony (w dwóch niezależnych pomiarach). Kontrolnie pomierzone zostały punkty osnowy geodezyjnej. Następnie z punktu nr 4000 metodą biegunową pomierzono istniejącą sytuację oraz kontrolnie dwa narożniki istniejącego budynku, którego współrzędne zostały uzyskane w wyniku pomiaru bezpośredniego. Slajd 21
22 Przykład dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Pomiar wykonano w oparciu o trzy punkty osnowy geodezyjnej. W sesji pomiarowej pomierzono dwukrotnie nowozałożony punkt osnowy pomiarowej o numerze Wg zaleceń technicznych punkty osnowy pomiarowej należy mierzyć m. innymi z zachowaniem następujących warunków: minimalna Ilość satelitów 6, parametr PDOP 3, dla interwału zapisu pozycji co 1 sek. czas pomiaru min. 30 sek. Slajd 22
23 Przykład dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Szkic polowy przedstawiający zakres pomiaru. Punkty nr 1 i nr 2 będące narożnikami istniejącego budynku, pomierzone kontrolnie z punktu osnowy pomiarowej. Slajd 23
24 Przykład dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Raport z pomiaru przedstawiający pomierzone punkty osnowy geodezyjnej przyjęte jako kontrolne, oraz założony punkt osnowy pomiarowej. Slajd 24
25 Przykład dokumentacji z pomiaru. Pomiar sytuacyjny w oparciu o założony punkt osnowy pomiarowej. Tabela z porównaniem współrzędnych punktów kontrolnych: osnowy geodezyjnej, narożników budynku, oraz dwukrotnego pomiaru punktu osnowy pomiarowej. Slajd 25
26 Przykład nr 2 dokumentacji z pomiaru. Pomiar ze wznowienia znaków granicznych. Wykonany instrumentem KOLIDA K9-T Slajd 26
27 Przykład dokumentacji z pomiaru. Pomiar wznowienia znaków granicznych. Sprawozdanie techniczne z informacją o materiałach źródłowych, m.in: - punkty osnowy pierwotnej wykorzystane do pozyskania wznawianych punktów, - numer operatu pomiarowego, - zastosowana metoda pomiaru, Slajd 27
28 Przykład dokumentacji z pomiaru. Pomiar wznowienia znaków granicznych. Szkic lokalizacji pomiaru z zaznaczonym obszarem pomiaru, oraz punktami osnowy geodezyjnej przyjętymi jako kontrolne. Slajd 28
29 Przykład dokumentacji z pomiaru. Pomiar wznowienia znaków granicznych. Szkic podstawowy oraz szkic polowy z zaznaczonymi punktami do wznowienia. W tym wypadku wszystkie punkty zostały odnalezione w terenie Slajd 29
30 Przykład dokumentacji z pomiaru. Pomiar wznowienia znaków granicznych. Raport z pomiaru punktów kontrolnych i punktów będących przedmiotem pracy geodezyjnej. Slajd 30
31 Przykład dokumentacji z pomiaru. Pomiar wznowienia znaków granicznych. Tabela z porównania współrzędnych pomierzonych punktów wraz z odchyłkami. Slajd 31
32 Przykład nr 3 dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej, wykonany instrumentem TRIMBLE R6-2. Terenowa kontrola pomiaru. Slajd 32
33 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Pomiar wykonany oparciu o pomierzone punkty osnowy geodezyjnej przyjęte jako kontrolne, oraz dodatkowo o punkty osnowy pomiarowej również przyjęte jako kontrolne. Slajd 33
34 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Szkic lokalizacji punktów kontrolnych z zaznaczonym obszarem pracy geodezyjnej. Slajd 34
35 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Przykładowy szkic polowy oraz fragment raportu z pomiaru. Slajd 35
36 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Tabela z porównaniem współrzędnych punktów kontrolnych. Ze względu na duży zasięg inwestycji, dokumentacja została zakwalifikowana do pomiaru kontrolnego. Slajd 36
37 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Od czterech lat wykonujemy terenowe pomiary GPS, a w szczególności pomiary kontrolne. W tym czasie skontrolowaliśmy około 100 robót zgłoszonych do MODGiKu przez jednostki wykonawstwa geodezyjnego. Przeprowadzane przez nas kontrole polegają na sprawdzeniu założonej dokładności pomiaru. Kontroli terenowej podlegają zarówno prace wykonane metodami satelitarnymi jak i tradycyjnymi. Elementami kontrolowanymi są punkty osnowy pomiarowej i szczegóły terenowe I grupy dokładnościowej. Slajd 37
38 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Sprawozdanie z pomiaru kontrolnego opracowań przyjmowanych do państwowego zasobu geodezyjnego i kartograficznego. W dniu, roku przeprowadzono kontrolę w terenie dokumentacji technicznej powstałej w wyniku wykonania pracy geodezyjnej oznaczonej numerem ewidencji zgłoszenia: 101-, dotyczącej: Pomiar powykonawczy sieci ks. Dokumentację przekazaną do zasobu skontrolowano w zakresie osiągnięcia wymaganych dokładności pomiaru. Pomiar kontrolny wykonano zestawem pomiarowym do precyzyjnych pomiarów RTK Trimble R8-2 nr seryjny: z kontrolerem TSC 2, firmware 3.64, oprogramowanie Survey Controller v Pomiar wykonano w oparciu o sieć ASG-EUPOS, serwis NAWGEO, poprawki powierzchniowe w formacie RTCM 3.1. Nazwa użytkownika dostępu do serwisu:.. Slajd 38
39 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Sprawozdanie z pomiaru kontrolnego opracowań przyjmowanych do państwowego zasobu geodezyjnego i kartograficznego. Warunki techniczne pomiaru: Przedmiotem kontroli były współrzędne pomierzonych w terenie włazów kanalizacji sanitarnej. Pomiar kontrolny wykonany został w oparciu o punkty osnowy: , , Pomierzone współrzędne punktów w geodezyjnym układzie odniesienia realizowanym przez stacje ASG-EUPOS zostały przeliczone w oprogramowaniu odbiornika na układ Pomierzono 12 punktów. W wyniku przeprowadzonych obliczeń uzyskano średnią odchyłkę na punktach kontrolowanych która wynosi 0,018m. Szczegółowy wykaz odchyłek otrzymanych w wyniku pomiaru został przedstawiony w tabeli. Slajd 39
40 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Nr pktu z pom. X Y Nr pktu z zasobu X Y dx dy dp kk , , , ,40 0,05 0,01 0, k , , , ,52 0,04 0,03 0,05 p101k , ,44 P , ,51 0,05 0,07 0, k , , , ,48 0,03 0,06 0, kk , , , ,48 0,04 0,05 0, kkk , , , ,48 0,04 0,05 0, kkkk , , , ,48 0,04 0,05 0, kkk , , , ,40 0,04 0,01 0, p , , , ,40 0,04 0,01 0, q , , , ,40 0,04 0,01 0, r , , , ,40 0,05 0,02 0,05 Odchyłki dx, dy na punktach kontrolnych nie przekroczyły dopuszczalnych wartości. Slajd 40
41 Przykład dokumentacji z pomiaru. Pomiar powykonawczy sieci kanalizacji sanitarnej. Nr pktu z pom. X Y Nr pktu z op. nr kerg,,,, X Y dx dy dp 283k , ,23 748/ ,01 0,01 0,01 237k , ,13 748/ ,03 0,01 0,03 282k , ,80 748/ ,01 0,02 0,02 236k , ,70 748/ ,03 0,01 0,03 234k , ,37 748/ ,00 0,01 0,01 232k , ,66 748/ ,01 0,00 0,01 232kk , ,65 748/ ,02 0,01 0,02 229k , ,29 748/ ,02 0,00 0,02 230k , ,62 748/ ,01 0,01 0,01 228k , ,97 748/ ,02 0,01 0,02 268k , ,20 748/ ,02 0,01 0,02 225k , ,24 748/ ,01 0,01 0,01 Odchyłki dx, dy na punktach kontrolowanych nie przekroczyły dopuszczalnych wartości. Slajd 41
42 Przykłady ujawnionych nieprawidłowości podczas kontroli wyników pomiarów sytuacyjnych przekazywanych do państwowego zasobu geodezyjnego i kartograficznego Slajd 42
43 Przykład 1 Pomiar inwentaryzacyjny wodociągu w oparciu o nowozałożone punkty osnowy pomiarowej metodą biegunową Slajd 43
44 Przykład 1 Szkic osnowy pomiarowej przed kontrolą. Kontrola osnowy pomiarowej niemożliwa ze względu na brak stabilizacji (markowania wykazanego zgodnie ze szkicem) na gruncie. Slajd 44
45 Porównanie współrzędnych x, y obiektów zawór i hydrant zawartych w dokumentacji z pracy 101- ze współrzędnymi uzyskanymi z pomiaru kontrolnego Nr punktu z pomiaru kontrolnego X Y NR PUNKTU z pracy 101- X Y Dx Dy Odch. lin / / / / / / / / Slajd 45

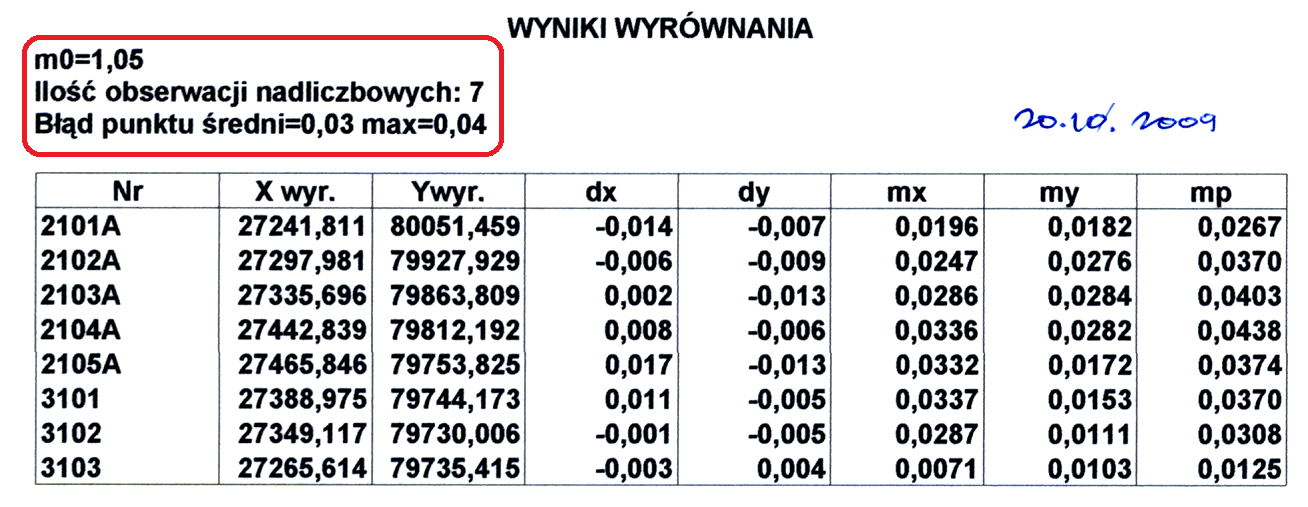

46 Przykład 1 Szkic osnowy pomiarowej po ponownym opracowaniu dokumentacji przez geodetę. Osnowa została na nowo przeliczona w oparciu o dodane dodatkowo punkty. Slajd 46
47 Art. 19. ust 1, pkt 1 Ustawy PZGiK Minister właściwy do spraw administracji publicznej określi, w drodze rozporządzeń szczegółowe zasady i tryb zgłaszania prac geodezyjnych i kartograficznych, przekazywania materiałów i informacji powstałych w wyniku tych prac do państwowego zasobu geodezyjnego i kartograficznego, [ ] uwzględniając konieczność zapewnienia odpowiedniej jakości prac przekazywanych do zasobu. WNIOSEK: KONTROLA SAMEJ TYLKO DOKUMENTACJI NIE ZAPEWNIA ODPOWIEDNIEJ JAKOŚCI PRAC PRZEKAZYWANYCH DO ZASOBU Slajd 47
48 Przykład 2 Pomiar powykonawczy budynku w oparciu o istniejące punkty osnowy pomiarowej, metodą biegunową. Slajd 48
49 Przykład 2 Przedstawienie kontrolowanych elementów na kopii szkicu polowego (właz studni, taras, chodnik) - Kolor czerwony Slajd 49
50 Porównanie współrzędnych x, y konturów obiektów: właz studni, taras, chodnik zawartych w dokumentacji z pracy 101- ze współrzędnymi uzyskanymi z pomiaru kontrolnego Nr punktu z pomiaru kontrolnego X Y NR PUNKTU z pracy 101- X Y Dx Dy Odch. lin. k / ,04 0,68 0,68 k / ,29 0,29 0,41 k / ,49 0,07 0,49 k / ,32 0,44 0,55 k / ,09 0,13 0,16 Pomiar pierwotny został oparty na osnowie pomiarowej utworzonej do innej pracy geodezyjnej. Po kontroli dokumentacji wykonawca założył nową osnowę pomiarową. Odchyłka liniowa nie przekroczyła dopuszczalnych wartości. Slajd 50
51 Podsumowanie 1) Wykryte błędne pomiary spowodowane były złamaniem zasad prawidłowego wykonywania pomiarów geodezyjnych. W pierwszym przykładzie: niezastabilizowanie osnowy pomiarowej prawdopodobnie spowodowało błędne określenie położenia stanowisk pomiarowych. W drugim przykładzie: skorzystanie z osnowy pomiarowej innego wykonawcy bez kontroli tej osnowy z osnową geodezyjną spowodowało znaczne przesunięcia mierzonych obiektów względem istniejącej osnowy geodezyjnej. Slajd 51
52 Podsumowanie 2) Zgodnie z paragrafem 12 Rozporządzenia, pomiar kontrolny na punktach osnowy geodezyjnej należy traktować jako niezbędny element pomiaru sytuacyjno-wysokościowego, który potwierdza poprawne wykonanie pomiaru we właściwym systemie odniesienia. Slajd 52
53 Podsumowanie 3) Pomiary wysokościowe wykonywane w serwisie Nawgeo systemu ASG-EUPOS (z zastosowaniem poprawek powierzchniowych vrs, mac), z uwagi na to, że błąd pomiaru wysokości geodezyjnej wynosi 5 cm, mogą być stosowane do wyznaczania wysokości obiektów o których mowa w paragrafie 36 ust. 1 pkt. 3 ( budowle ziemne, elastyczne kable i przewody, pikiety terenowe). Zgodnie z zapisem wysokość tych obiektów określa się z dokładnością nie mniejszą niż 0,10 m względem najbliżej położonych punktów osnowy wysokościowej. Slajd 53
54 Podsumowanie 4) W okresie przeprowadzanych kontroli tj. od sierpnia 2009r. do października 2013r. do MODGiK wpłynęło około 7000 dokumentacji z pomiaru. Kontrolą terenową objęto blisko 100 operatów (1,5%). 5) Spośród sprawdzanych dokumentacji, w zaledwie dwóch dane nie spełniały wymaganych dokładności. Były to operaty z pomiarów klasycznych. Kontrolowane dokumentacje sporządzone na podstawie pomiarów GNSS spełniały założone dokładności pomiarów. Slajd 54
55 Podsumowanie 7) Pomiary wykonywane w warunkach miejskich, w bliskim otoczeniu budynków, drzew, elementów infrastruktury technicznej mogą być obciążone błędami pomiarowymi, spowodowanymi przez następujące czynniki: słabą konstelacją satelitów, w rezultacie dużą wartość współczynnika PDOP, wielodrożnością sygnału, czyli odbiciem sygnału satelitarnego, zakłóceniami elektromagnetycznymi. Slajd 55
56 WYKONYWANIE POMIARÓW KONTROLNYCH NA PUNKTACH OSNOWY GEODEZYJNEJ PODCZAS REALIZACJI PRAC JEST KONIECZNE I POZWALA WYKRYWAĆ I ELIMINOWAĆ BŁĘDY POMIARU Slajd 56
57 Pomiar kontrolny punktów osnowy pomiarowej NR PUN KTU KON TROL NEG O X Y NR PUNK TU Z operat u X Y dx dy dp 006k 23716, , , ,00 0,05 0,02 0,06 2p , ,22 2pk , ,22 0,05 0,00 0,05 1p , ,33 1pk , ,31 0,06 0,02 0, , , k , ,02 0,02 0,03 0, , , k , ,71 0,04 0,04 0,06 p1k , ,13 P , ,13 0,02 0,00 0,02 p2kk , ,34 P , ,3 0,01 0,04 0,04 p1kk , ,12 P , ,13 0,03 0,01 0, k , , , ,42 0,00 0,01 0, l , , , ,78 0,00 0,00 0, m , , , ,42 0,01 0,02 0,02 1st-k , ,88 1st , ,85 0,05 0,03 0, , , k , ,81 0,00 0,03 0,03 3st-k , ,51 3st , ,50 0,06 0,01 0, , , k , ,58 0,01 0,00 0, k , , , ,19 0,00-0,02 0, , , p , ,58 0,01 0,00 0, kk , , , ,19-0,02-0,02 0,02 p3k , ,11 P , ,11 0,02 0,00 0,02 s1k , ,43 S , ,42 0,02 0,01 0,02 p2k , ,59 P , ,59 0,00 0,00 0,00 s3k , ,76 S , ,71 0,00 0,05 0,05 s2k , ,88 S , ,90 0,07 0,02 0,08 s7k , ,91 S , ,90 0,01 0,01 0,01 s1k , ,69 S , ,68 0,01 0,01 0,01 s7kk , ,92 S , ,90 0,01 0,02 0,02 p1k , ,83 P , ,82 0,03 0,01 0,03 s6k , ,45 S , ,50 0,01 0,05 0,05 p2k , ,34 P , ,3 0,03 0,04 0,05 s6kk , ,45 S , ,50 0,01 0,05 0,05 Średni błąd pomiaru wszystkich pomierzonych w trakcie kontroli terenowych punktów osnowy pomiarowej wynosi 3cm Slajd 57
58 Dziękuję za uwagę Slajd 58
