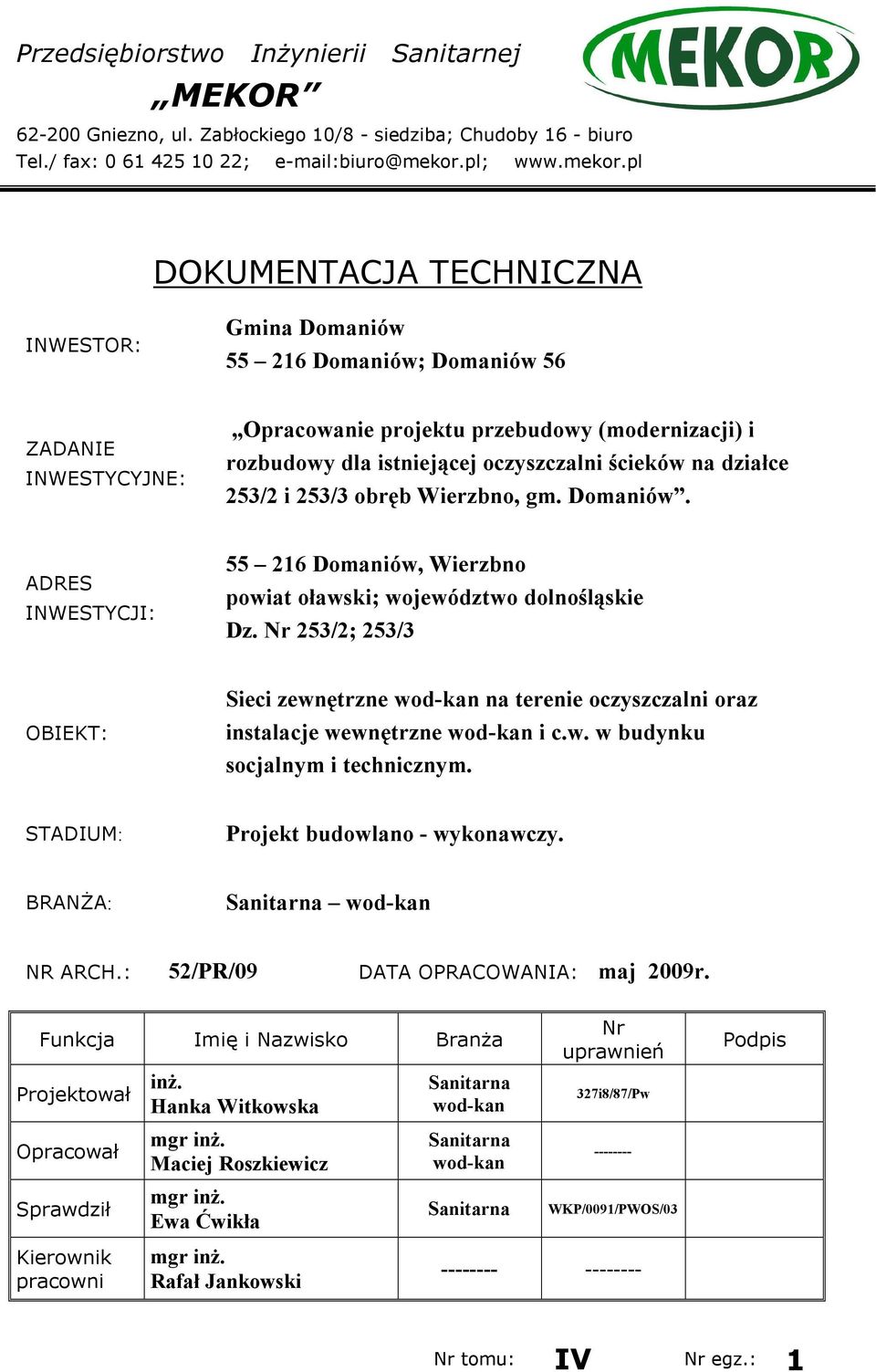

1 Przedsiębiorstwo InŜynierii Sanitarnej MEKOR Gniezno, ul. Zabłockiego 10/8 - siedziba; Chudoby 16 - biuro Tel./ fax: ; biuro@mekor.pl; DOKUMENTACJA TECHNICZNA INWESTOR: Gmina Domaniów Domaniów; Domaniów 56 ZADANIE INWESTYCYJNE: Opracowanie projektu przebudowy (modernizacji) i rozbudowy dla istniejącej oczyszczalni ścieków na działce 253/2 i 253/3 obręb Wierzbno, gm. Domaniów. ADRES INWESTYCJI: Domaniów, Wierzbno powiat oławski; województwo dolnośląskie Dz. Nr 253/2; 253/3 OBIEKT: Sieci zewnętrzne wod-kan na terenie oczyszczalni oraz instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym. STADIUM: Projekt budowlano - wykonawczy. BRANśA: Sanitarna wod-kan NR ARCH.: 52/PR/09 DATA OPRACOWANIA: maj 2009r. Funkcja Imię i Nazwisko BranŜa Projektował inŝ. Hanka Witkowska Opracował Sprawdził Kierownik pracowni mgr inŝ. Maciej Roszkiewicz mgr inŝ. Ewa Ćwikła mgr inŝ. Rafał Jankowski Sanitarna wod-kan Sanitarna wod-kan Sanitarna Nr uprawnień 327i8/87/Pw WKP/0091/PWOS/ Podpis Nr tomu: IV Nr egz.: 1

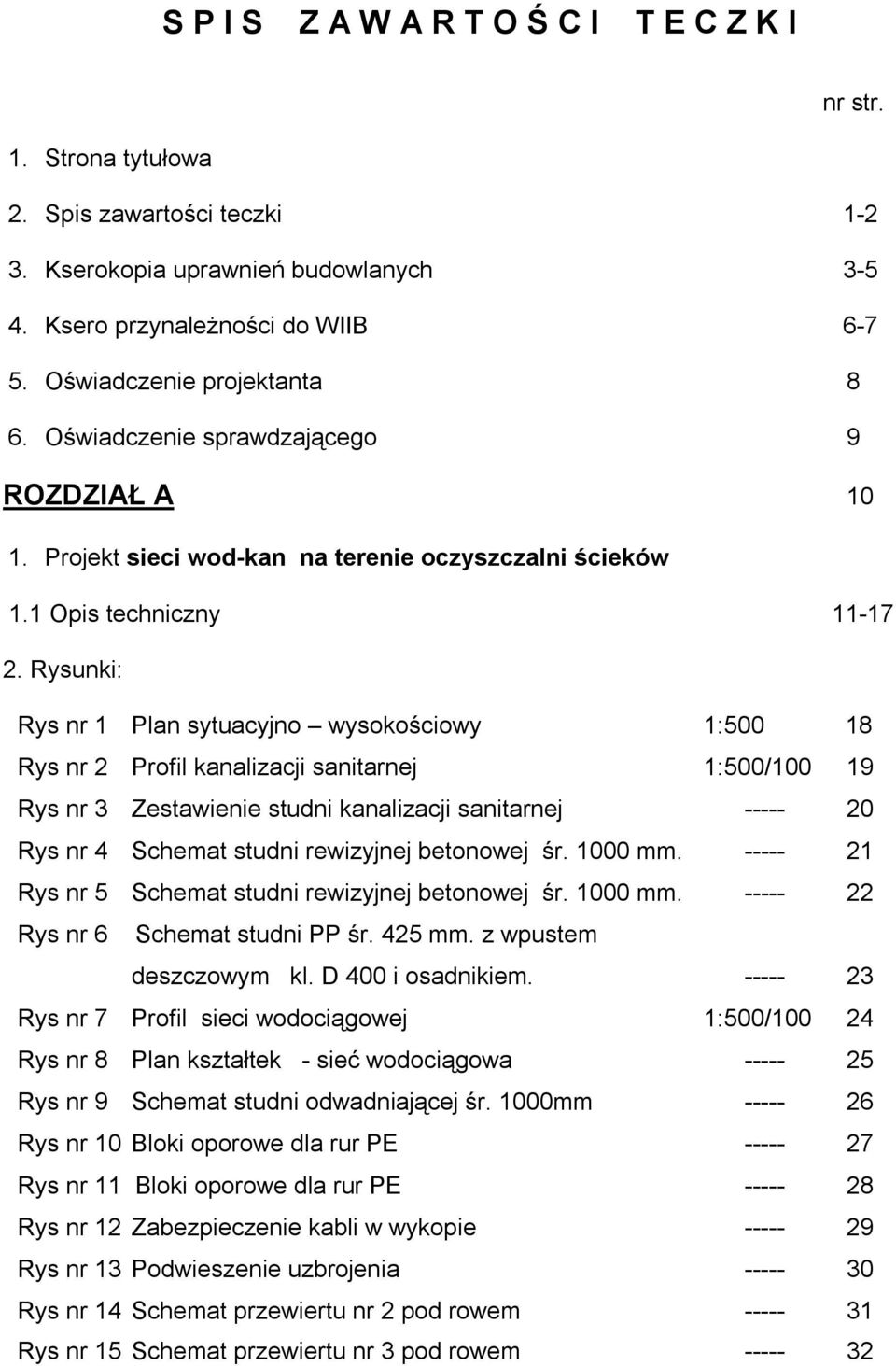

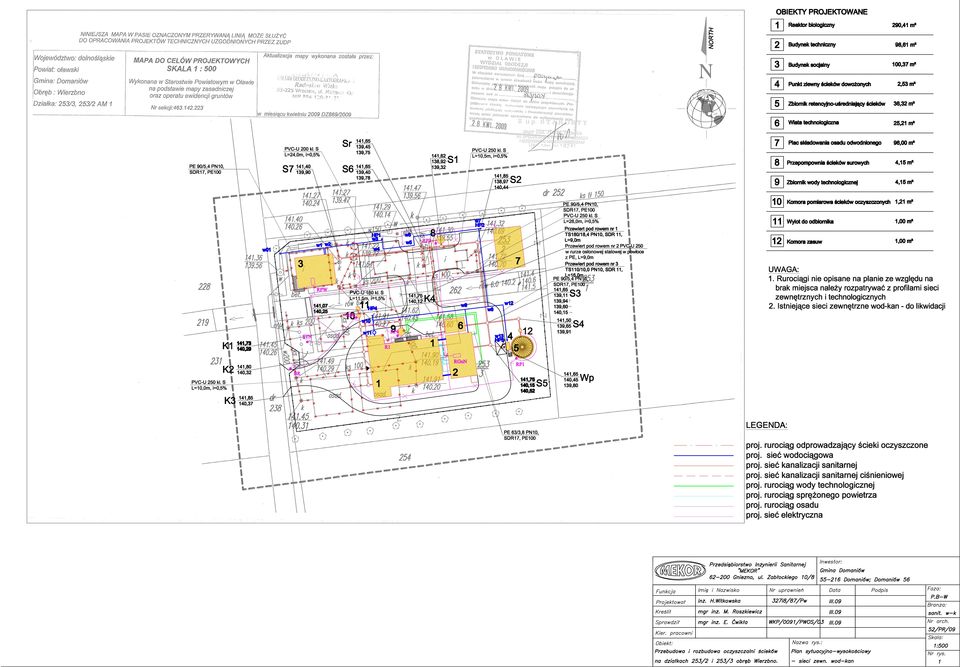

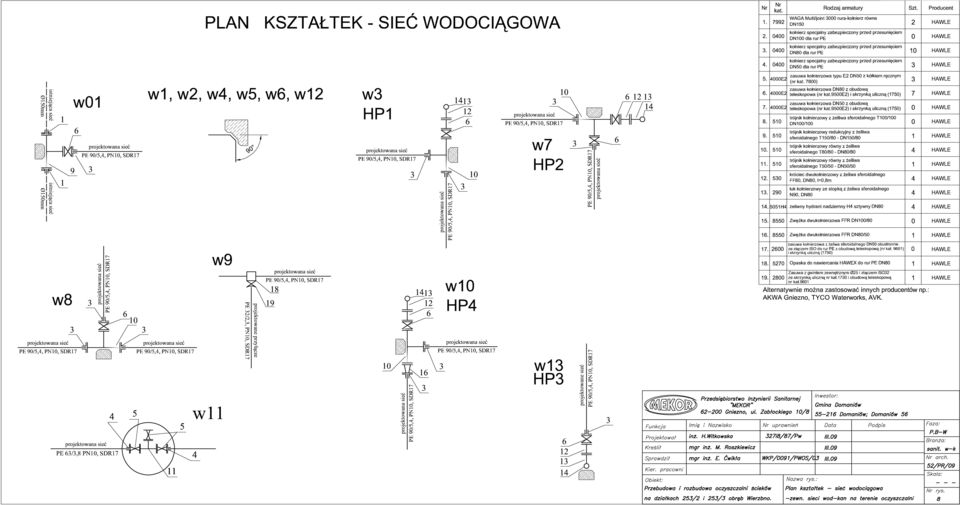

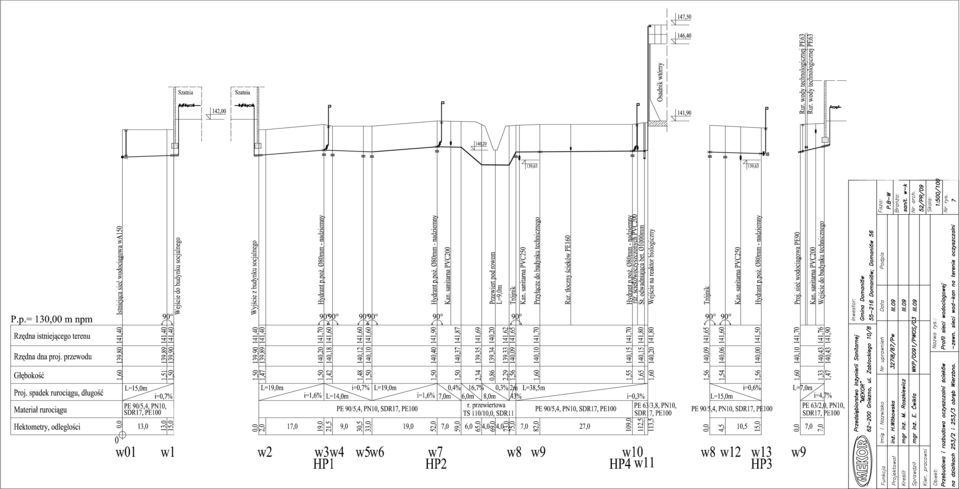

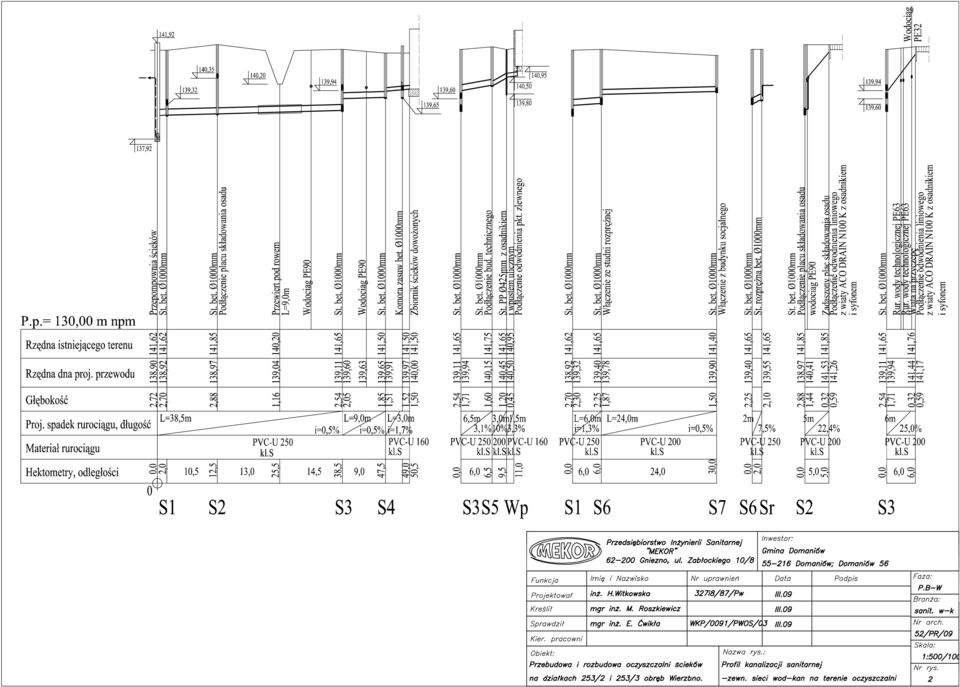

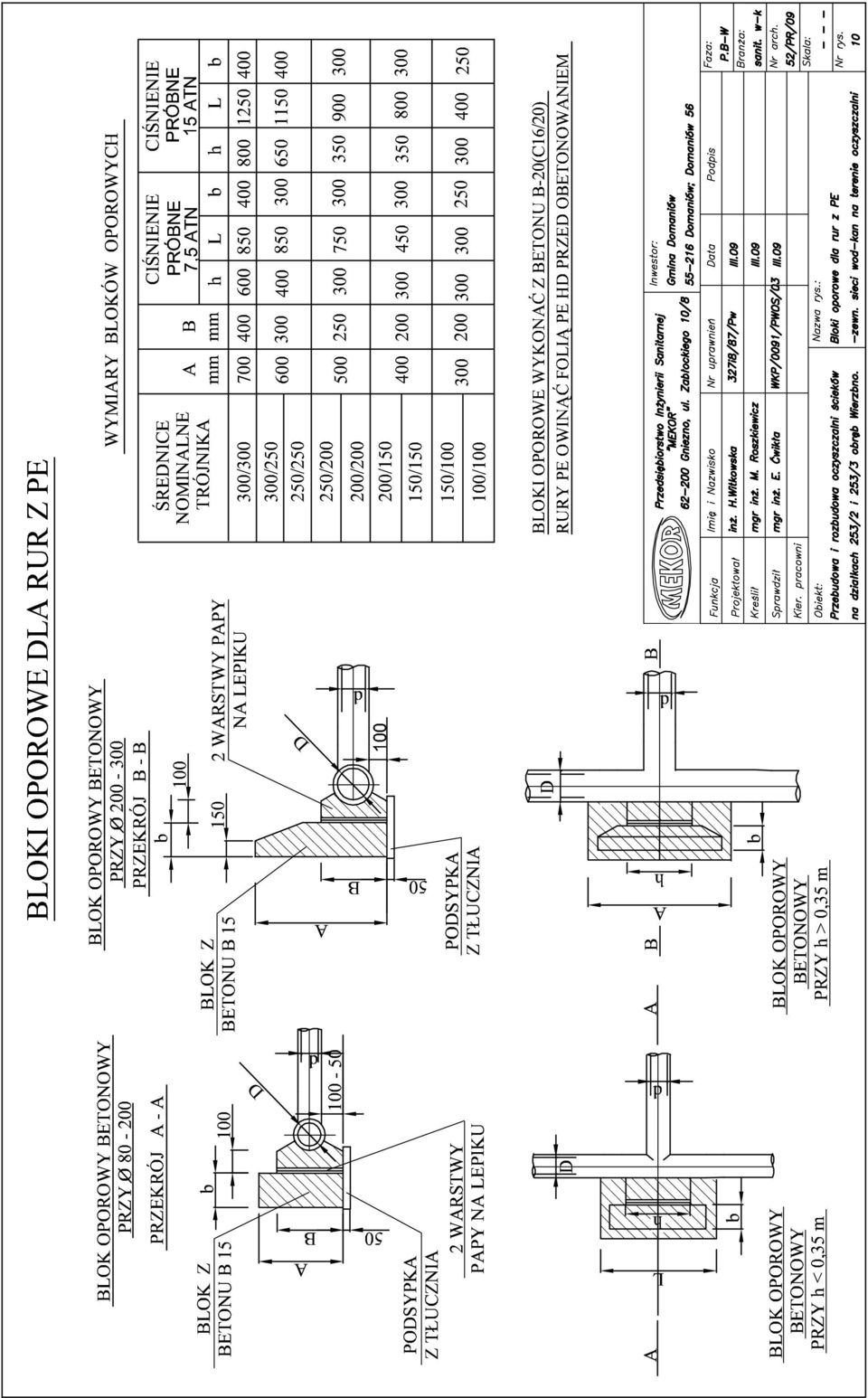

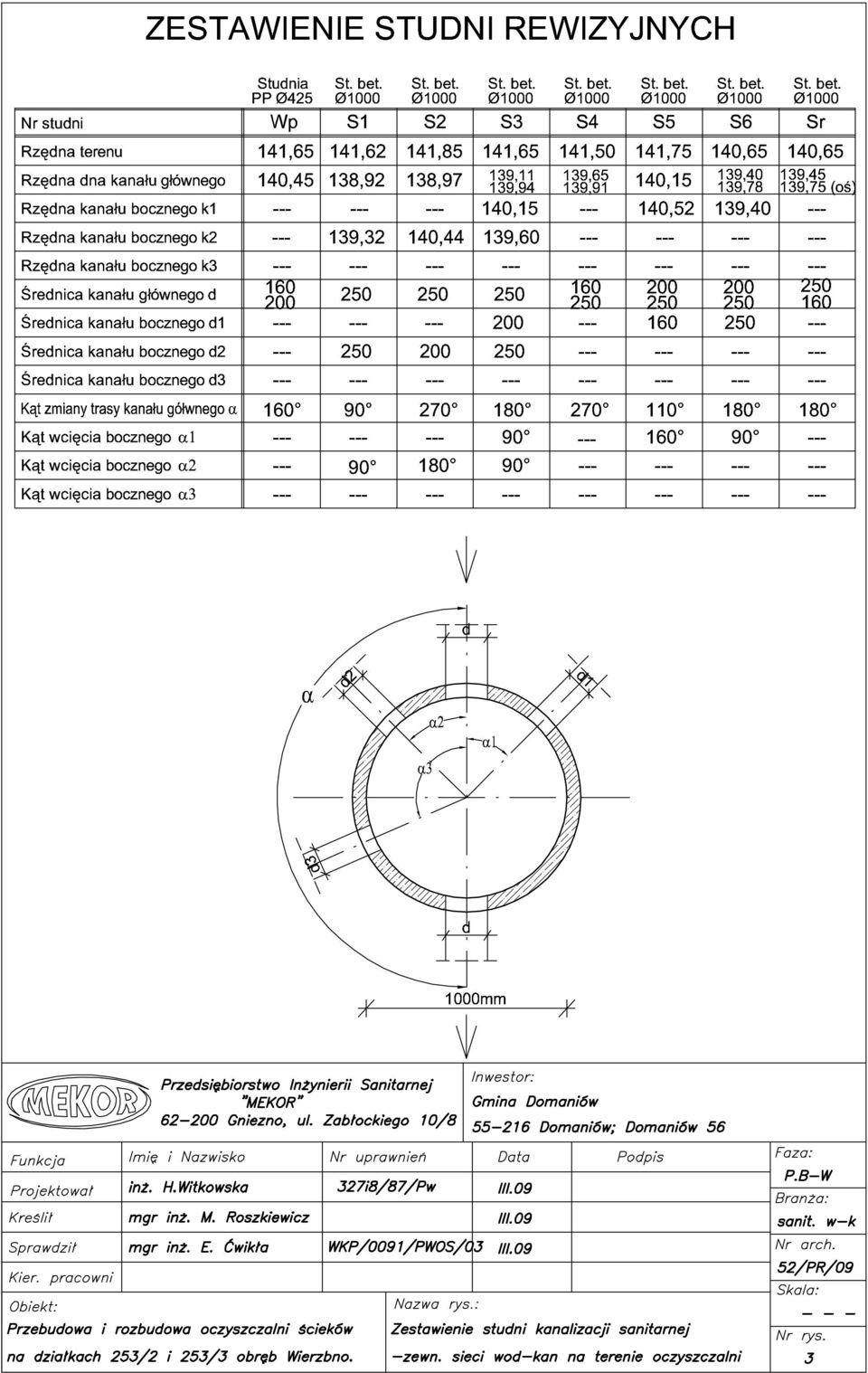

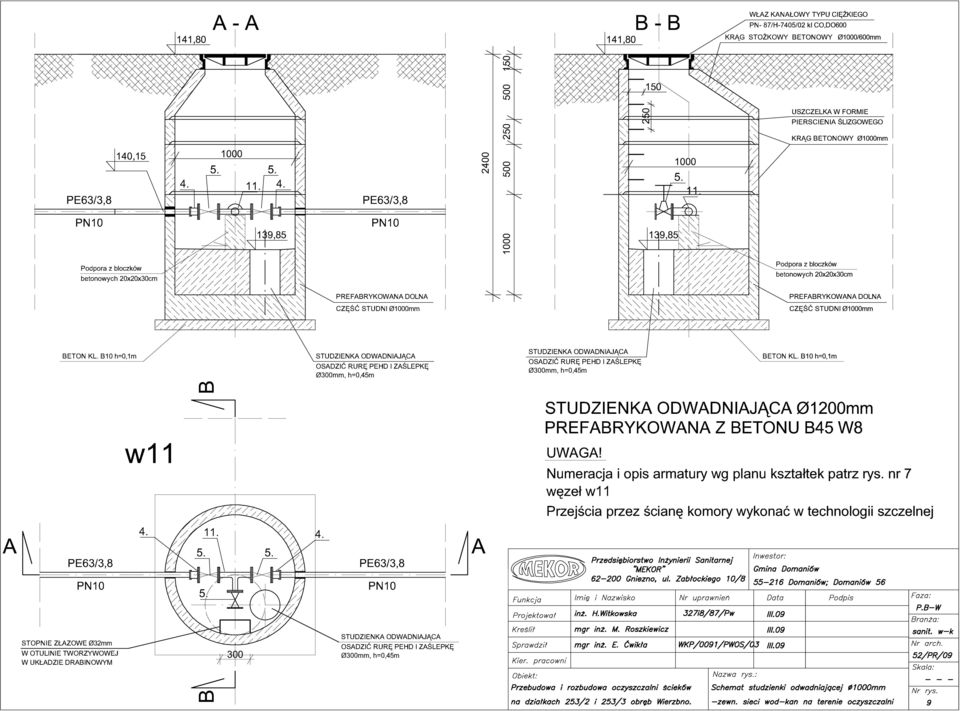

2 S P I S Z A W A R T O Ś C I T E C Z K I nr str. 1. Strona tytułowa 2. Spis zawartości teczki Kserokopia uprawnień budowlanych Ksero przynaleŝności do WIIB Oświadczenie projektanta 8 6. Oświadczenie sprawdzającego 9 ROZDZIAŁ A Projekt sieci wod-kan na terenie oczyszczalni ścieków 1.1 Opis techniczny Rysunki: Rys nr 1 Plan sytuacyjno wysokościowy 1: Rys nr 2 Profil kanalizacji sanitarnej 1:500/ Rys nr 3 Zestawienie studni kanalizacji sanitarnej Rys nr 4 Schemat studni rewizyjnej betonowej śr mm Rys nr 5 Schemat studni rewizyjnej betonowej śr mm Rys nr 6 Schemat studni PP śr. 425 mm. z wpustem deszczowym kl. D 400 i osadnikiem Rys nr 7 Profil sieci wodociągowej 1:500/ Rys nr 8 Plan kształtek - sieć wodociągowa Rys nr 9 Schemat studni odwadniającej śr. 1000mm Rys nr 10 Bloki oporowe dla rur PE Rys nr 11 Bloki oporowe dla rur PE Rys nr 12 Zabezpieczenie kabli w wykopie Rys nr 13 Podwieszenie uzbrojenia Rys nr 14 Schemat przewiertu nr 2 pod rowem Rys nr 15 Schemat przewiertu nr 3 pod rowem

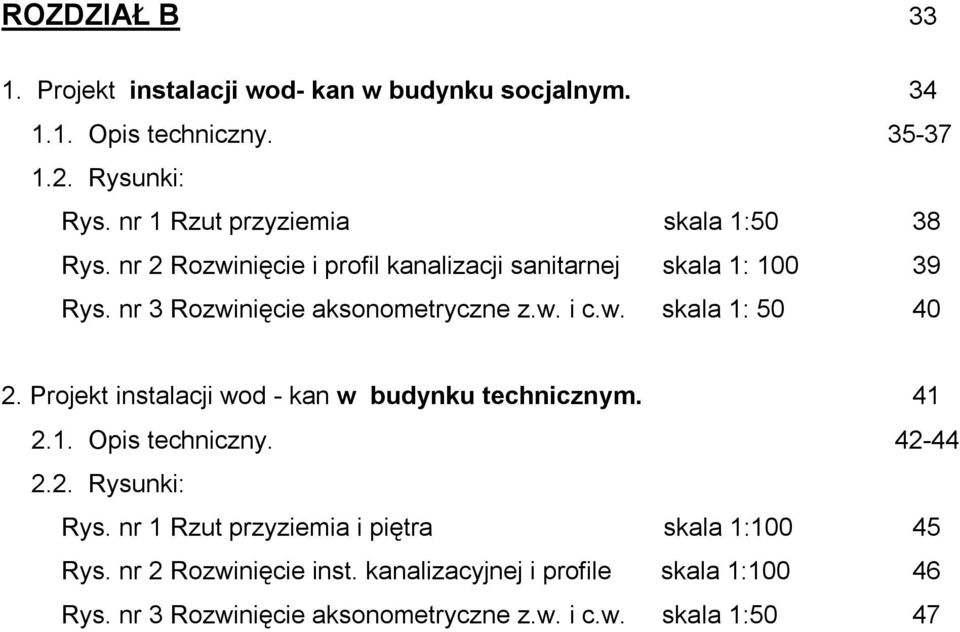

3 ROZDZIAŁ B Projekt instalacji wod- kan w budynku socjalnym Opis techniczny Rysunki: Rys. nr 1 Rzut przyziemia skala 1:50 38 Rys. nr 2 Rozwinięcie i profil kanalizacji sanitarnej skala 1: Rys. nr 3 Rozwinięcie aksonometryczne z.w. i c.w. skala 1: Projekt instalacji wod - kan w budynku technicznym Opis techniczny Rysunki: Rys. nr 1 Rzut przyziemia i piętra skala 1: Rys. nr 2 Rozwinięcie inst. kanalizacyjnej i profile skala 1: Rys. nr 3 Rozwinięcie aksonometryczne z.w. i c.w. skala 1:50 47

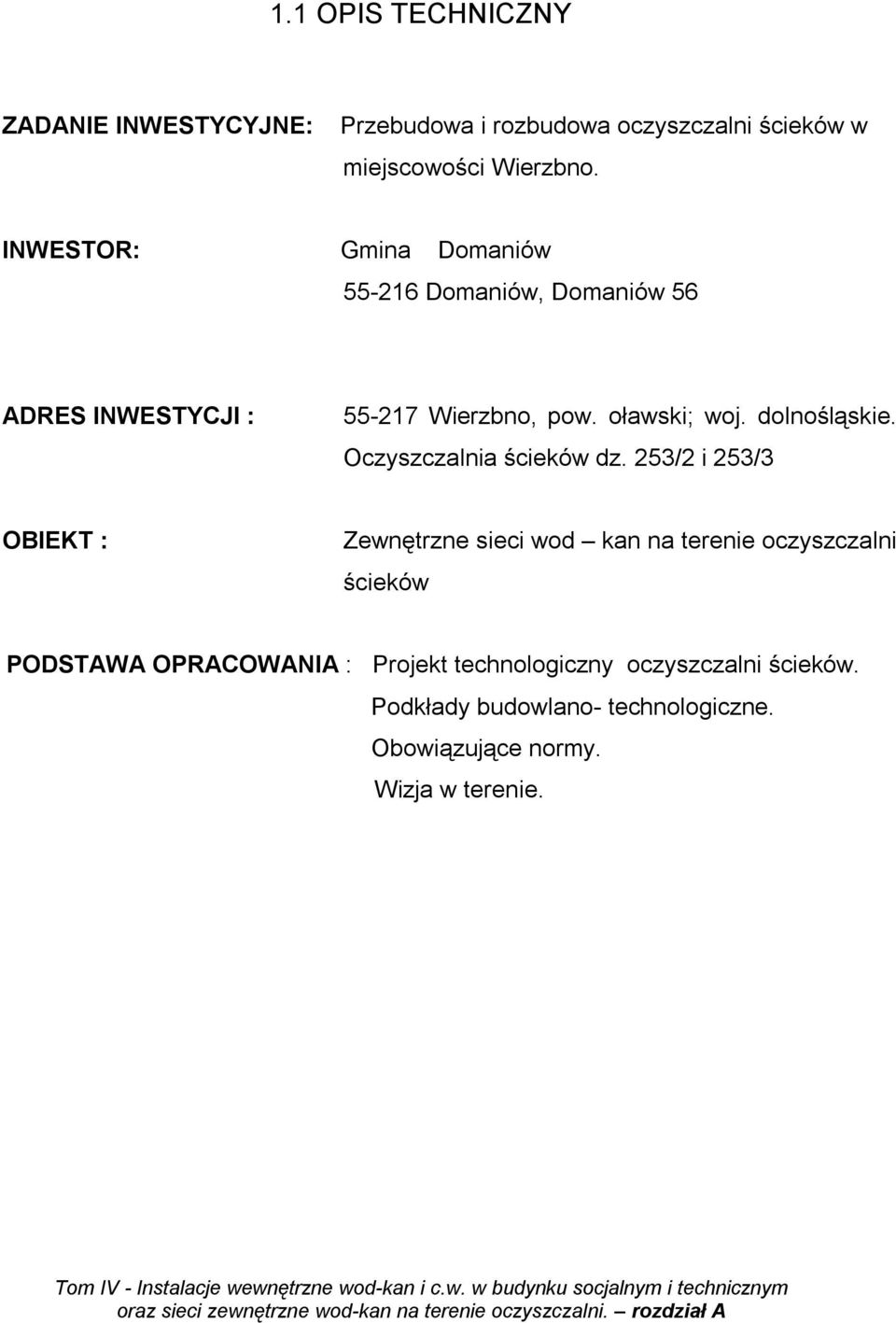

4 1.1 OPIS TECHNICZNY ZADANIE INWESTYCYJNE: Przebudowa i rozbudowa oczyszczalni ścieków w miejscowości Wierzbno. INWESTOR: Gmina Domaniów Domaniów, Domaniów 56 ADRES INWESTYCJI : Wierzbno, pow. oławski; woj. dolnośląskie. Oczyszczalnia ścieków dz. 253/2 i 253/3 OBIEKT : Zewnętrzne sieci wod kan na terenie oczyszczalni ścieków PODSTAWA OPRACOWANIA : Projekt technologiczny oczyszczalni ścieków. Podkłady budowlano- technologiczne. Obowiązujące normy. Wizja w terenie. Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

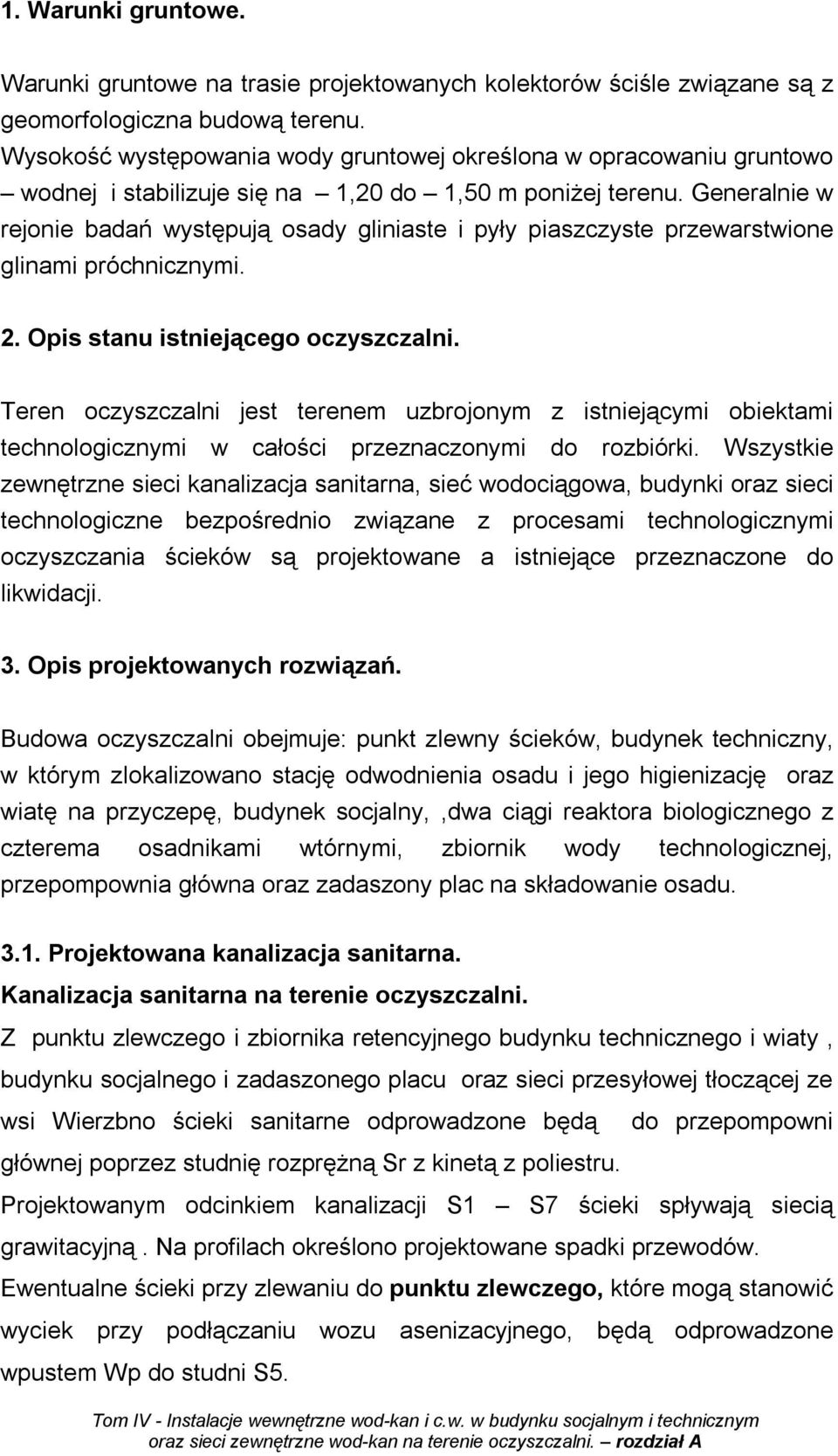

5 1. Warunki gruntowe. Warunki gruntowe na trasie projektowanych kolektorów ściśle związane są z geomorfologiczna budową terenu. Wysokość występowania wody gruntowej określona w opracowaniu gruntowo wodnej i stabilizuje się na 1,20 do 1,50 m poniŝej terenu. Generalnie w rejonie badań występują osady gliniaste i pyły piaszczyste przewarstwione glinami próchnicznymi. 2. Opis stanu istniejącego oczyszczalni. Teren oczyszczalni jest terenem uzbrojonym z istniejącymi obiektami technologicznymi w całości przeznaczonymi do rozbiórki. Wszystkie zewnętrzne sieci kanalizacja sanitarna, sieć wodociągowa, budynki oraz sieci technologiczne bezpośrednio związane z procesami technologicznymi oczyszczania ścieków są projektowane a istniejące przeznaczone do likwidacji. 3. Opis projektowanych rozwiązań. Budowa oczyszczalni obejmuje: punkt zlewny ścieków, budynek techniczny, w którym zlokalizowano stację odwodnienia osadu i jego higienizację oraz wiatę na przyczepę, budynek socjalny,,dwa ciągi reaktora biologicznego z czterema osadnikami wtórnymi, zbiornik wody technologicznej, przepompownia główna oraz zadaszony plac na składowanie osadu Projektowana kanalizacja sanitarna. Kanalizacja sanitarna na terenie oczyszczalni. Z punktu zlewczego i zbiornika retencyjnego budynku technicznego i wiaty, budynku socjalnego i zadaszonego placu oraz sieci przesyłowej tłoczącej ze wsi Wierzbno ścieki sanitarne odprowadzone będą głównej poprzez studnię rozpręŝną Sr z kinetą z poliestru. do przepompowni Projektowanym odcinkiem kanalizacji S1 S7 ścieki spływają siecią grawitacyjną. Na profilach określono projektowane spadki przewodów. Ewentualne ścieki przy zlewaniu do punktu zlewczego, które mogą stanowić wyciek przy podłączaniu wozu asenizacyjnego, będą odprowadzone wpustem Wp do studni S5. Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

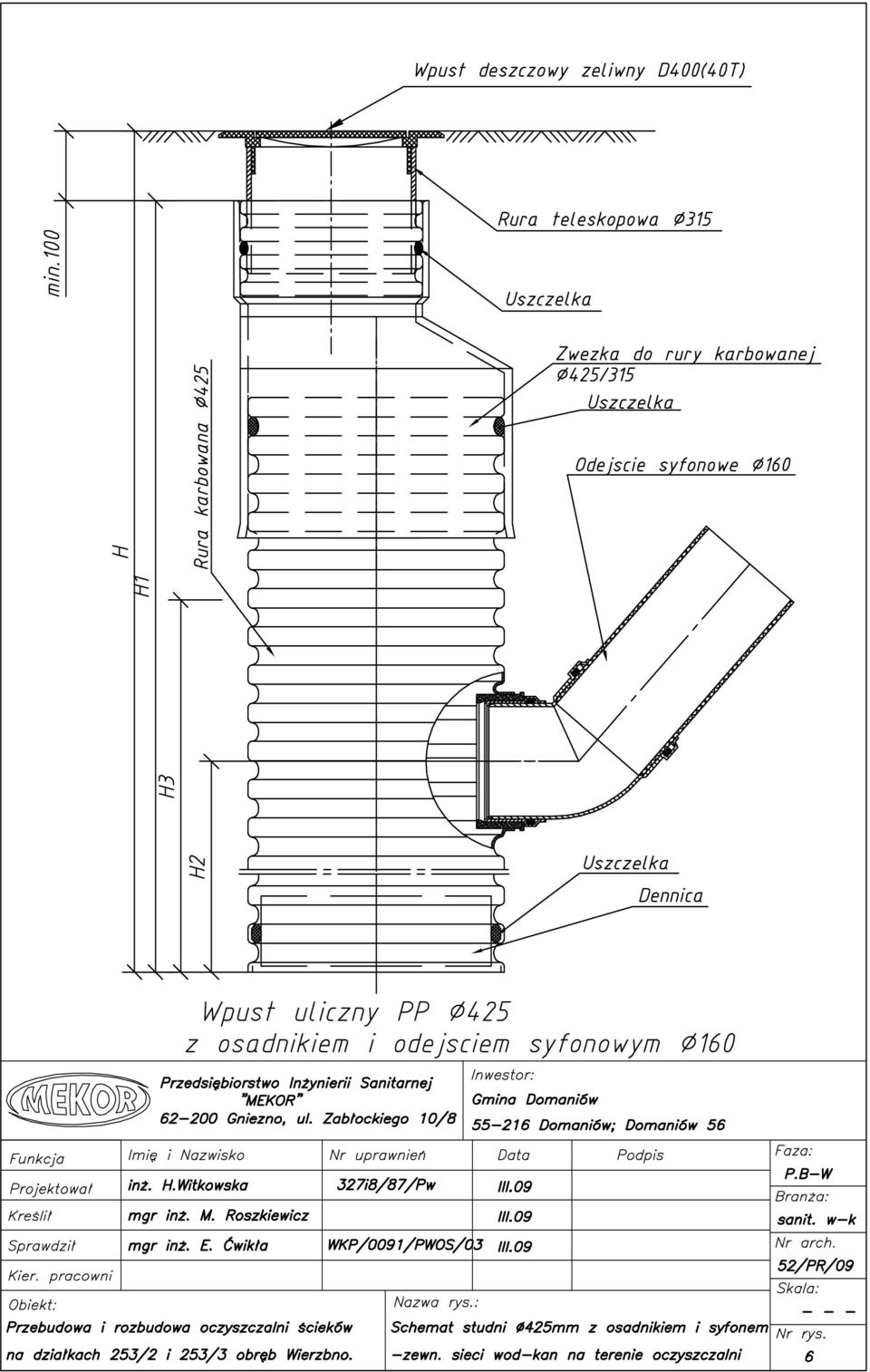

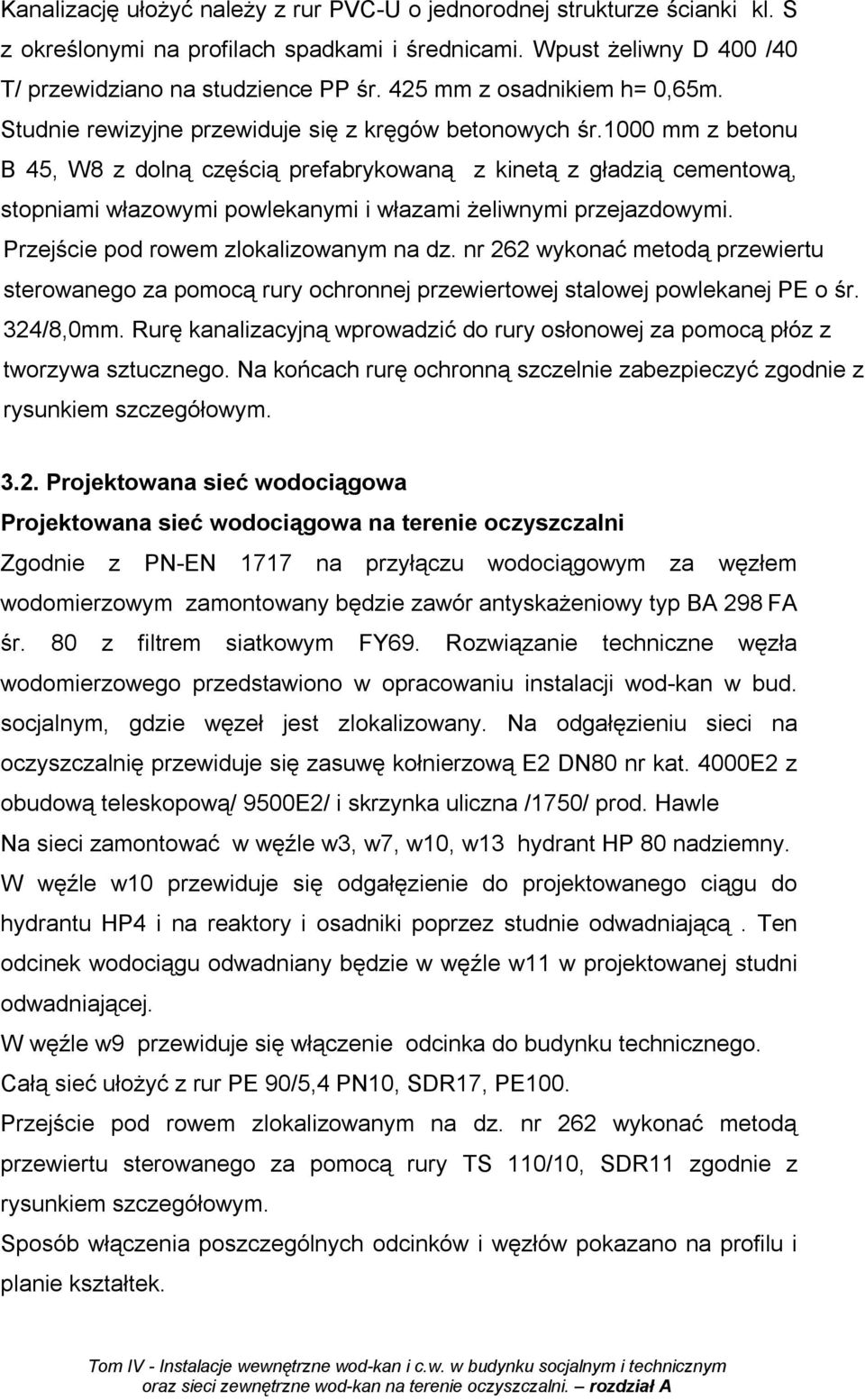

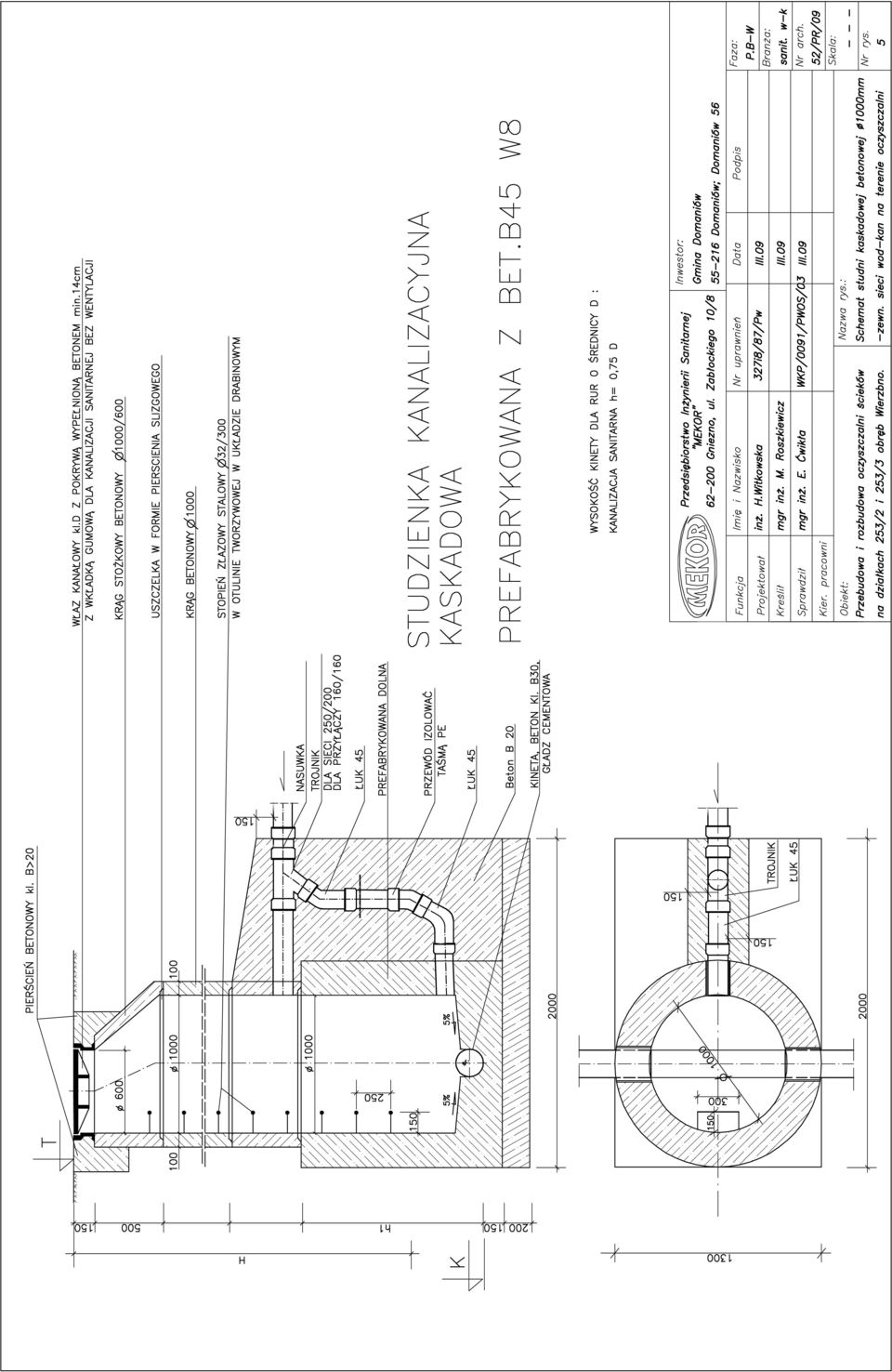

6 Kanalizację ułoŝyć naleŝy z rur PVC-U o jednorodnej strukturze ścianki kl. S z określonymi na profilach spadkami i średnicami. Wpust Ŝeliwny D 400 /40 T/ przewidziano na studzience PP śr. 425 mm z osadnikiem h= 0,65m. Studnie rewizyjne przewiduje się z kręgów betonowych śr.1000 mm z betonu B 45, W8 z dolną częścią prefabrykowaną z kinetą z gładzią cementową, stopniami włazowymi powlekanymi i włazami Ŝeliwnymi przejazdowymi. Przejście pod rowem zlokalizowanym na dz. nr 262 wykonać metodą przewiertu sterowanego za pomocą rury ochronnej przewiertowej stalowej powlekanej PE o śr. 324/8,0mm. Rurę kanalizacyjną wprowadzić do rury osłonowej za pomocą płóz z tworzywa sztucznego. Na końcach rurę ochronną szczelnie zabezpieczyć zgodnie z rysunkiem szczegółowym Projektowana sieć wodociągowa Projektowana sieć wodociągowa na terenie oczyszczalni Zgodnie z PN-EN 1717 na przyłączu wodociągowym za węzłem wodomierzowym zamontowany będzie zawór antyskaŝeniowy typ BA 298 FA śr. 80 z filtrem siatkowym FY69. Rozwiązanie techniczne węzła wodomierzowego przedstawiono w opracowaniu instalacji wod-kan w bud. socjalnym, gdzie węzeł jest zlokalizowany. Na odgałęzieniu sieci na oczyszczalnię przewiduje się zasuwę kołnierzową E2 DN80 nr kat. 4000E2 z obudową teleskopową/ 9500E2/ i skrzynka uliczna /1750/ prod. Hawle Na sieci zamontować w węźle w3, w7, w10, w13 hydrant HP 80 nadziemny. W węźle w10 przewiduje się odgałęzienie do projektowanego ciągu do hydrantu HP4 i na reaktory i osadniki poprzez studnie odwadniającą. Ten odcinek wodociągu odwadniany będzie w węźle w11 w projektowanej studni odwadniającej. W węźle w9 przewiduje się włączenie odcinka do budynku technicznego. Całą sieć ułoŝyć z rur PE 90/5,4 PN10, SDR17, PE100. Przejście pod rowem zlokalizowanym na dz. nr 262 wykonać metodą przewiertu sterowanego za pomocą rury TS 110/10, SDR11 zgodnie z rysunkiem szczegółowym. Sposób włączenia poszczególnych odcinków i węzłów pokazano na profilu i planie kształtek. Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

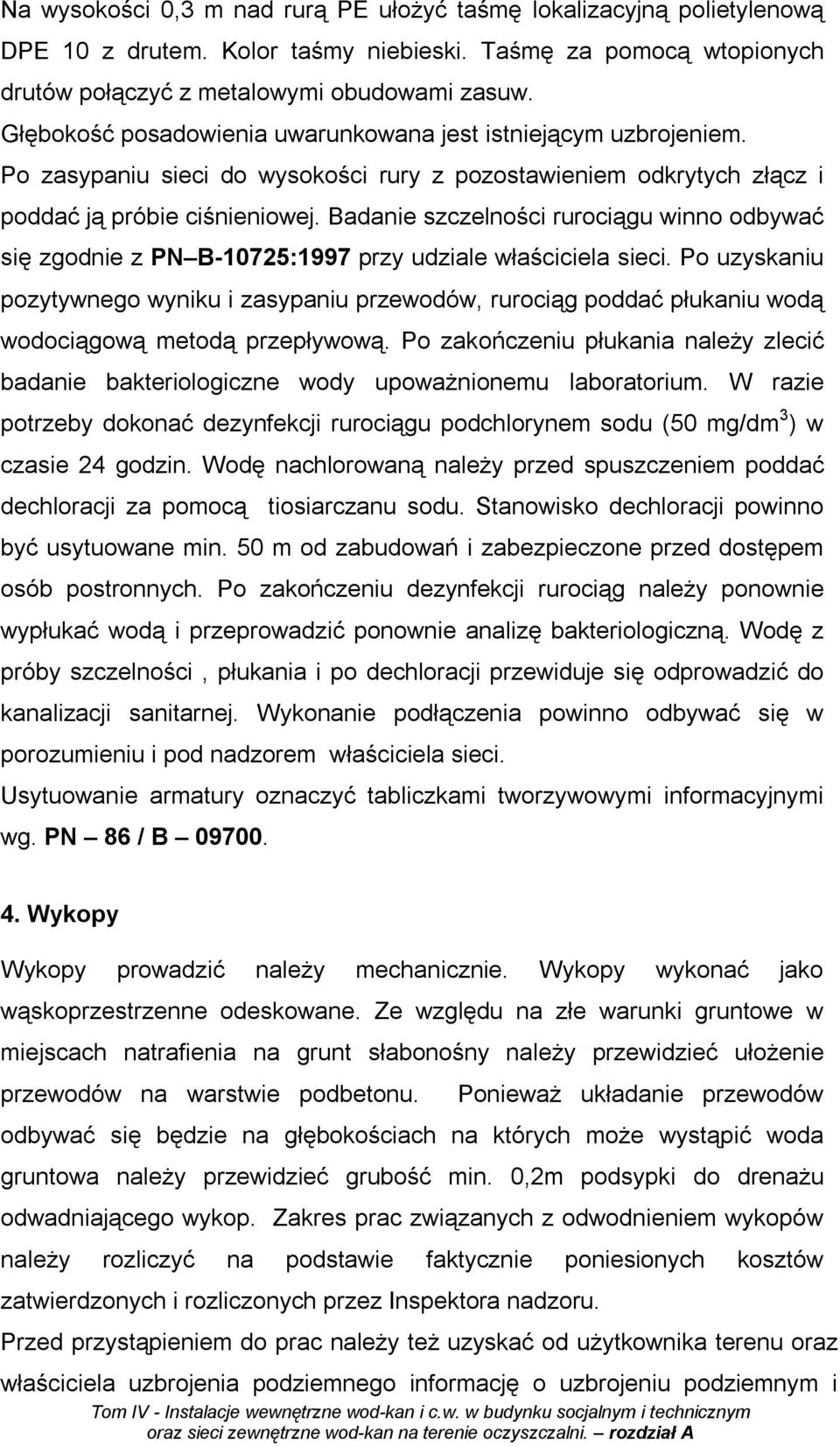

7 Na wysokości 0,3 m nad rurą PE ułoŝyć taśmę lokalizacyjną polietylenową DPE 10 z drutem. Kolor taśmy niebieski. Taśmę za pomocą wtopionych drutów połączyć z metalowymi obudowami zasuw. Głębokość posadowienia uwarunkowana jest istniejącym uzbrojeniem. Po zasypaniu sieci do wysokości rury z pozostawieniem odkrytych złącz i poddać ją próbie ciśnieniowej. Badanie szczelności rurociągu winno odbywać się zgodnie z PN B-10725:1997 przy udziale właściciela sieci. Po uzyskaniu pozytywnego wyniku i zasypaniu przewodów, rurociąg poddać płukaniu wodą wodociągową metodą przepływową. Po zakończeniu płukania naleŝy zlecić badanie bakteriologiczne wody upowaŝnionemu laboratorium. W razie potrzeby dokonać dezynfekcji rurociągu podchlorynem sodu (50 mg/dm 3 ) w czasie 24 godzin. Wodę nachlorowaną naleŝy przed spuszczeniem poddać dechloracji za pomocą tiosiarczanu sodu. Stanowisko dechloracji powinno być usytuowane min. 50 m od zabudowań i zabezpieczone przed dostępem osób postronnych. Po zakończeniu dezynfekcji rurociąg naleŝy ponownie wypłukać wodą i przeprowadzić ponownie analizę bakteriologiczną. Wodę z próby szczelności, płukania i po dechloracji przewiduje się odprowadzić do kanalizacji sanitarnej. Wykonanie podłączenia powinno odbywać się w porozumieniu i pod nadzorem właściciela sieci. Usytuowanie armatury oznaczyć tabliczkami tworzywowymi informacyjnymi wg. PN 86 / B Wykopy Wykopy prowadzić naleŝy mechanicznie. Wykopy wykonać jako wąskoprzestrzenne odeskowane. Ze względu na złe warunki gruntowe w miejscach natrafienia na grunt słabonośny naleŝy przewidzieć ułoŝenie przewodów na warstwie podbetonu. PoniewaŜ układanie przewodów odbywać się będzie na głębokościach na których moŝe wystąpić woda gruntowa naleŝy przewidzieć grubość min. 0,2m podsypki do drenaŝu odwadniającego wykop. Zakres prac związanych z odwodnieniem wykopów naleŝy rozliczyć na podstawie faktycznie poniesionych kosztów zatwierdzonych i rozliczonych przez Inspektora nadzoru. Przed przystąpieniem do prac naleŝy teŝ uzyskać od uŝytkownika terenu oraz właściciela uzbrojenia podziemnego informację o uzbrojeniu podziemnym i Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

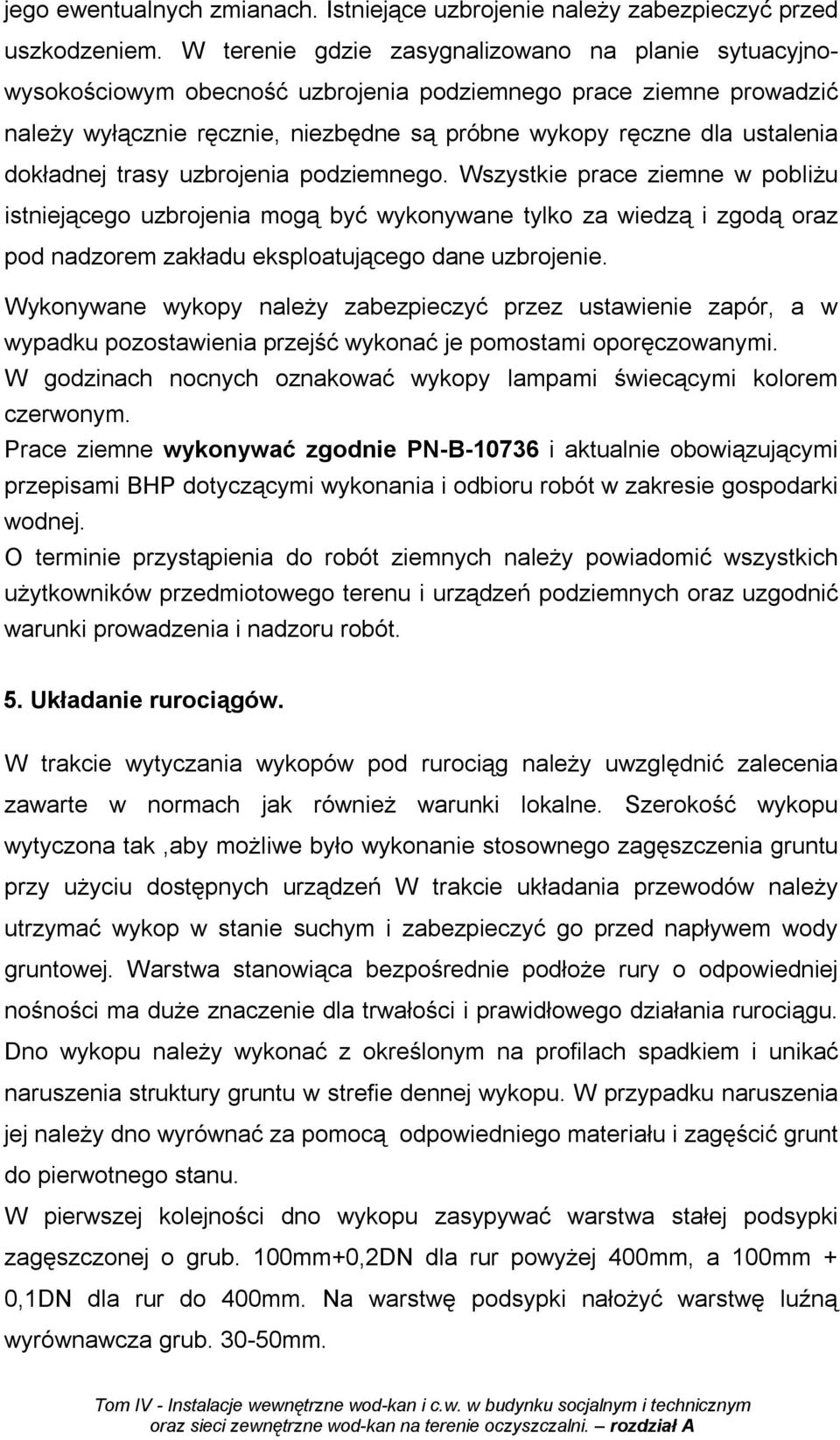

8 jego ewentualnych zmianach. Istniejące uzbrojenie naleŝy zabezpieczyć przed uszkodzeniem. W terenie gdzie zasygnalizowano na planie sytuacyjnowysokościowym obecność uzbrojenia podziemnego prace ziemne prowadzić naleŝy wyłącznie ręcznie, niezbędne są próbne wykopy ręczne dla ustalenia dokładnej trasy uzbrojenia podziemnego. Wszystkie prace ziemne w pobliŝu istniejącego uzbrojenia mogą być wykonywane tylko za wiedzą i zgodą oraz pod nadzorem zakładu eksploatującego dane uzbrojenie. Wykonywane wykopy naleŝy zabezpieczyć przez ustawienie zapór, a w wypadku pozostawienia przejść wykonać je pomostami oporęczowanymi. W godzinach nocnych oznakować wykopy lampami świecącymi kolorem czerwonym. Prace ziemne wykonywać zgodnie PN-B i aktualnie obowiązującymi przepisami BHP dotyczącymi wykonania i odbioru robót w zakresie gospodarki wodnej. O terminie przystąpienia do robót ziemnych naleŝy powiadomić wszystkich uŝytkowników przedmiotowego terenu i urządzeń podziemnych oraz uzgodnić warunki prowadzenia i nadzoru robót. 5. Układanie rurociągów. W trakcie wytyczania wykopów pod rurociąg naleŝy uwzględnić zalecenia zawarte w normach jak równieŝ warunki lokalne. Szerokość wykopu wytyczona tak,aby moŝliwe było wykonanie stosownego zagęszczenia gruntu przy uŝyciu dostępnych urządzeń W trakcie układania przewodów naleŝy utrzymać wykop w stanie suchym i zabezpieczyć go przed napływem wody gruntowej. Warstwa stanowiąca bezpośrednie podłoŝe rury o odpowiedniej nośności ma duŝe znaczenie dla trwałości i prawidłowego działania rurociągu. Dno wykopu naleŝy wykonać z określonym na profilach spadkiem i unikać naruszenia struktury gruntu w strefie dennej wykopu. W przypadku naruszenia jej naleŝy dno wyrównać za pomocą odpowiedniego materiału i zagęścić grunt do pierwotnego stanu. W pierwszej kolejności dno wykopu zasypywać warstwa stałej podsypki zagęszczonej o grub. 100mm+0,2DN dla rur powyŝej 400mm, a 100mm + 0,1DN dla rur do 400mm. Na warstwę podsypki nałoŝyć warstwę luźną wyrównawcza grub mm. Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

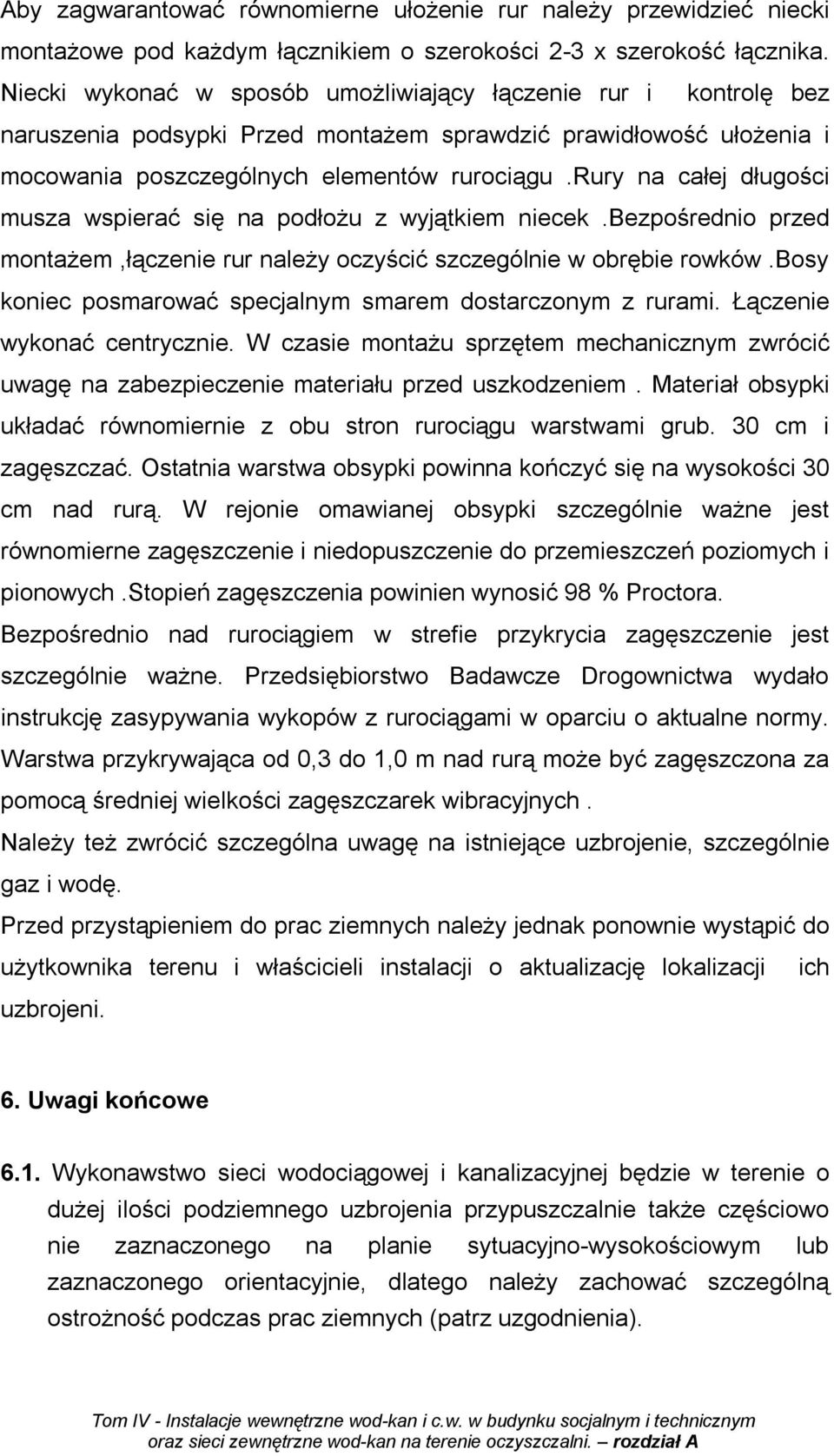

9 Aby zagwarantować równomierne ułoŝenie rur naleŝy przewidzieć niecki montaŝowe pod kaŝdym łącznikiem o szerokości 2-3 x szerokość łącznika. Niecki wykonać w sposób umoŝliwiający łączenie rur i kontrolę bez naruszenia podsypki Przed montaŝem sprawdzić prawidłowość ułoŝenia i mocowania poszczególnych elementów rurociągu.rury na całej długości musza wspierać się na podłoŝu z wyjątkiem niecek.bezpośrednio przed montaŝem,łączenie rur naleŝy oczyścić szczególnie w obrębie rowków.bosy koniec posmarować specjalnym smarem dostarczonym z rurami. Łączenie wykonać centrycznie. W czasie montaŝu sprzętem mechanicznym zwrócić uwagę na zabezpieczenie materiału przed uszkodzeniem. Materiał obsypki układać równomiernie z obu stron rurociągu warstwami grub. 30 cm i zagęszczać. Ostatnia warstwa obsypki powinna kończyć się na wysokości 30 cm nad rurą. W rejonie omawianej obsypki szczególnie waŝne jest równomierne zagęszczenie i niedopuszczenie do przemieszczeń poziomych i pionowych.stopień zagęszczenia powinien wynosić 98 % Proctora. Bezpośrednio nad rurociągiem w strefie przykrycia zagęszczenie jest szczególnie waŝne. Przedsiębiorstwo Badawcze Drogownictwa wydało instrukcję zasypywania wykopów z rurociągami w oparciu o aktualne normy. Warstwa przykrywająca od 0,3 do 1,0 m nad rurą moŝe być zagęszczona za pomocą średniej wielkości zagęszczarek wibracyjnych. NaleŜy teŝ zwrócić szczególna uwagę na istniejące uzbrojenie, szczególnie gaz i wodę. Przed przystąpieniem do prac ziemnych naleŝy jednak ponownie wystąpić do uŝytkownika terenu i właścicieli instalacji o aktualizację lokalizacji ich uzbrojeni. 6. Uwagi końcowe 6.1. Wykonawstwo sieci wodociągowej i kanalizacyjnej będzie w terenie o duŝej ilości podziemnego uzbrojenia przypuszczalnie takŝe częściowo nie zaznaczonego na planie sytuacyjno-wysokościowym lub zaznaczonego orientacyjnie, dlatego naleŝy zachować szczególną ostroŝność podczas prac ziemnych (patrz uzgodnienia). Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A

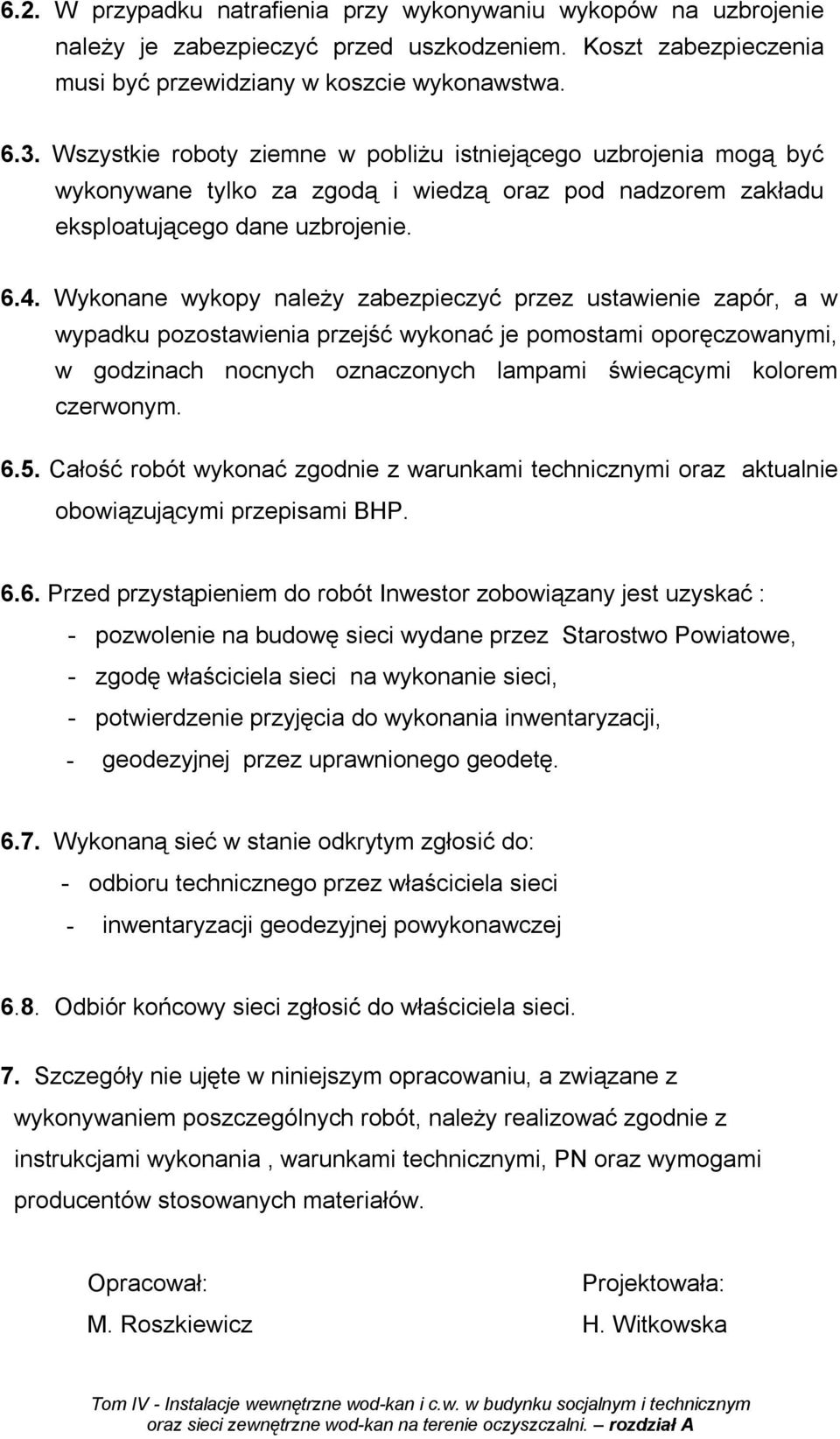

10 6.2. W przypadku natrafienia przy wykonywaniu wykopów na uzbrojenie naleŝy je zabezpieczyć przed uszkodzeniem. Koszt zabezpieczenia musi być przewidziany w koszcie wykonawstwa Wszystkie roboty ziemne w pobliŝu istniejącego uzbrojenia mogą być wykonywane tylko za zgodą i wiedzą oraz pod nadzorem zakładu eksploatującego dane uzbrojenie Wykonane wykopy naleŝy zabezpieczyć przez ustawienie zapór, a w wypadku pozostawienia przejść wykonać je pomostami oporęczowanymi, w godzinach nocnych oznaczonych lampami świecącymi kolorem czerwonym Całość robót wykonać zgodnie z warunkami technicznymi oraz aktualnie obowiązującymi przepisami BHP Przed przystąpieniem do robót Inwestor zobowiązany jest uzyskać : - pozwolenie na budowę sieci wydane przez Starostwo Powiatowe, - zgodę właściciela sieci na wykonanie sieci, - potwierdzenie przyjęcia do wykonania inwentaryzacji, - geodezyjnej przez uprawnionego geodetę Wykonaną sieć w stanie odkrytym zgłosić do: - odbioru technicznego przez właściciela sieci - inwentaryzacji geodezyjnej powykonawczej 6.8. Odbiór końcowy sieci zgłosić do właściciela sieci. 7. Szczegóły nie ujęte w niniejszym opracowaniu, a związane z wykonywaniem poszczególnych robót, naleŝy realizować zgodnie z instrukcjami wykonania, warunkami technicznymi, PN oraz wymogami producentów stosowanych materiałów. Opracował: Projektowała: M. Roszkiewicz H. Witkowska Tom IV - Instalacje wewnętrzne wod-kan i c.w. w budynku socjalnym i technicznym oraz sieci zewnętrzne wod-kan na terenie oczyszczalni. rozdział A
