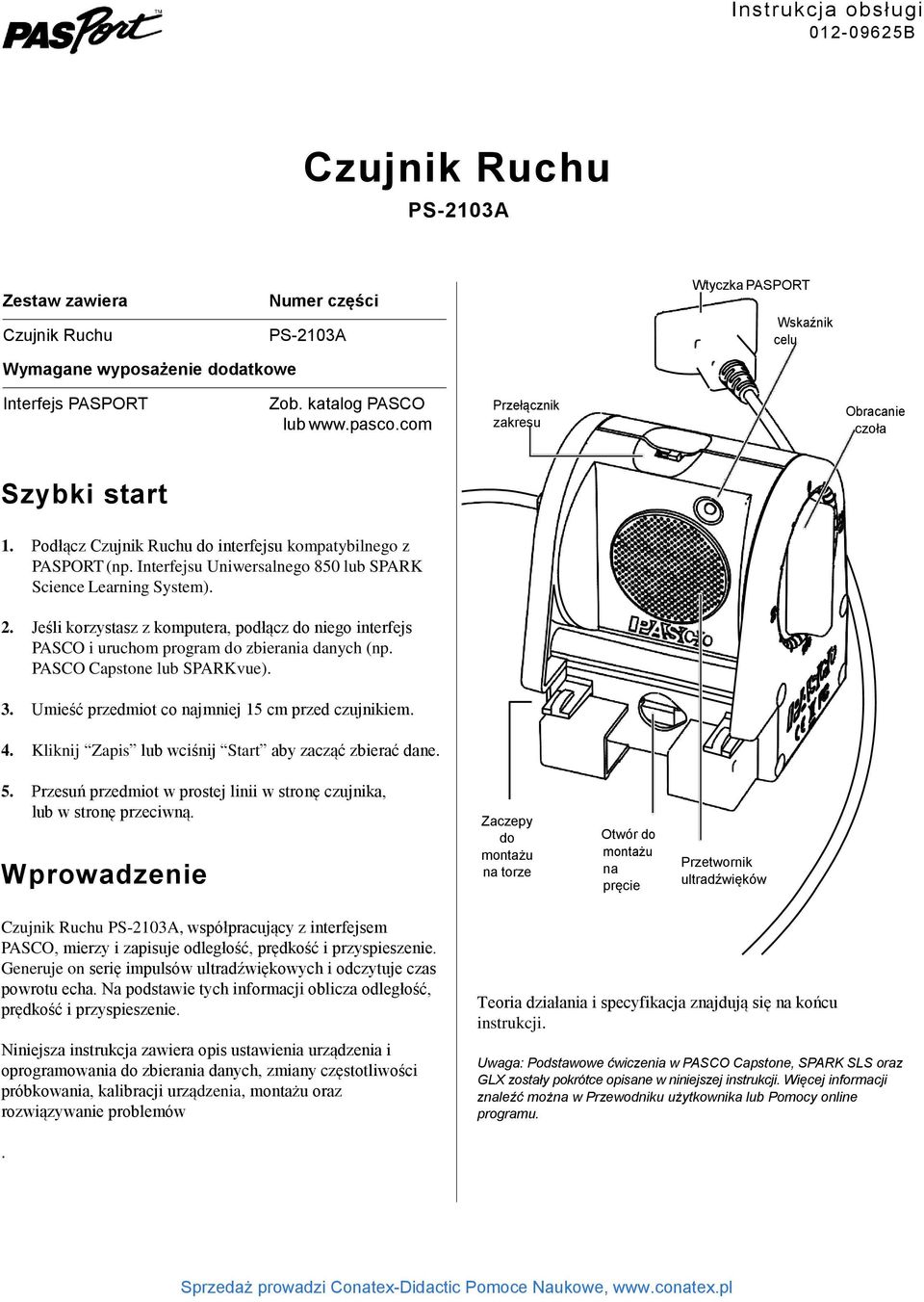

1 Instrukcja obsługi B Czujnik Ruchu PS-2103A Zestaw zawiera Numer części Czujnik Ruchu PS-2103A Wymagane wyposażenie dodatkowe Wtyczka PASPORT Wskaźnik celu Interfejs PASPORT Zob. katalog PASCO lub Przełącznik zakresu Obracanie czoła Szybki start 1. Podłącz Czujnik Ruchu do interfejsu kompatybilnego z PASPORT (np. Interfejsu Uniwersalnego 850 lub SPARK Science Learning System). 2. Jeśli korzystasz z komputera, podłącz do niego interfejs PASCO i uruchom program do zbierania danych (np. lub SPARKvue). 3. Umieść przedmiot co najmniej 15 cm przed czujnikiem. 4. Kliknij Zapis lub wciśnij Start aby zacząć zbierać dane. 5. Przesuń przedmiot w prostej linii w stronę czujnika, lub w stronę przeciwną. Wprowadzenie Zaczepy do montażu na torze Otwór do montażu na pręcie Przetwornik ultradźwięków Czujnik Ruchu PS-2103A, współpracujący z interfejsem PASCO, mierzy i zapisuje odległość, prędkość i przyspieszenie. Generuje on serię impulsów ultradźwiękowych i odczytuje czas powrotu echa. Na podstawie tych informacji oblicza odległość, prędkość i przyspieszenie. Niniejsza instrukcja zawiera opis ustawienia urządzenia i oprogramowania do zbierania danych, zmiany częstotliwości próbkowania, kalibracji urządzenia, montażu oraz rozwiązywanie problemów Teoria działania i specyfikacja znajdują się na końcu instrukcji. Uwaga: Podstawowe ćwiczenia w, SPARK SLS oraz GLX zostały pokrótce opisane w niniejszej instrukcji. Więcej informacji znaleźć można w Przewodniku użytkownika lub Pomocy online programu..

2 Ustawienie Podłączenie interfejsu kompatybilnego z PASPORT 1. Podłącz wtyczkę Czujnika Ruchu do portu wejścia PASPORT interfejsu PASCO. SPARK Science Learning System (SLS) PS A Po podłączeniu czujnika do SPARK SLS, pojawi się ekran z listą jego parametrów (np. odległość, prędkość, przyspieszenie). Wciśnij pomiar, a następnie ikonę Pokaż, aby stworzyć wykres.. Port wejść. PASPORT Wtyczka czujnika (1) Wciśnij pomiar Prowadnica 2. Włącz interfejs. Jeśli korzystasz z komputera, podłącz do niego interfejs i uruchom program do zbierania danych. automatycznie przygotuje się do zbierania danych. Kliknij ikonkę Ustawienia Sprzętowe w palecie Narzędzia otworzysz panel ustawień. Ekran Czujnika Ruchu SPARKvue (2) Wciśnij Pokaż Ikona Interfejsu Uniwers. 850 Ikona czujnika ruchu Panel ustawień Ekran wykresu SPARKvue Xplorer GLX Sprawdź, czy ikona Czujnika pojawia się w interfejsie. Aby stworzyć wykres, kliknij dwa razy ikonkę wykresu, lub przeciągnij ikonkę z palety na stronę. Xplorer GLX automatycznie wykrywa Czujnik Ruchu i otwiera wykres odległości do czasu. Ikonka wykresu Ekran tworzenia wykresu 2

3 PS-210 3A Aby wycelować Czujnik w przedmiot 1. Ustaw przełącznik zasięgu na krótki ( ) lub długi ( ). Ustaw aby mierzyć ruch wózka na torze. Ustaw dla większości pozostałych przypadków. 2. Ustaw Czujnik Ruchu tak, aby skierowany był na przedmiot. Przedmiot powinien być w odległości co najmniej 15 cm od przetwornika. Przedmiot powinien ruszać się w linii prostej do/od Czujnika. Wyceluj czujnik nieco w górę, aby uniknąć wykrycia podłoża. 2. Kliknij s aby zakończyć zbieranie danych. 3. Ponownie kliknij s aby rozpocząć nową próbę. Konfiguracja czujnika Wyświetlanie prędkości i przyspieszenia Domyślnie wyświetlany jest pomiar odległości. Można jednak wyświetlić prędkość i przyspieszenie. Na wykresie w kliknij etykietę pionowej osi i wybierz Prędkość lub Przyspieszenie z menu pomiarów. Na wykresie w SPARKvue wciśnij ikonkę Narzędzia wykresu otworzy się paleta. Wciśnij ikonkę Właściwości ekranu, by otworzyć Właściwości wykresu liniowego. Wciśnij Prędkość lub Przyspieszenie, a potem OK. Ikonka Narzędzia wykresu Ikonka Właściwości ekranu Na ekranie wykresu w GLX wciśnij c dwa razy, aby otworzyć menu źródła danych. Wybierz Więcej, aby rozwinąć menu. Wybierz Prędkość lub Przyspieszenie. 3. Usuń wszelkie przedmioty mogące zakłócać pomiar. Oznacza to wszystkie przedmioty między czujnikiem i celem na wprost czujnika i po bokach. Zbieranie danych Zmiana częst. próbkowania : Kliknij strzałkę w górę lub w dół w narzędziu Kontrola Próbkowania. Próbkowanie Czujnika Ruchu 1. Kliknij Zapisz. Czujnik zacznie klikać. Jeśli cel jest w zasięgu, wskaźnik będzie błyskał przy każdym kliknięciu. zacznie zbieranie i wyświetlanie danych. 2. Kliknij Stop aby zakończyć zbieranie danych. SPARK SLS 1. Wciśnij Start aby rozpocząć zbieranie danych. SPARKvue: Wciśnij ikonkę Opcji próbkowania. Wybierz Tryb próbkowania i Jednostkę, a następnie wciśnij OK. Ikonka Opcje Próbkowania GLX: Wciśnij h + I aby otworzyć ekran Czujniki. Podświetl Częstotliwość próbkowania i wciśnij + lub -. Zakres próbkowania wynosi 1 Hz do 50 Hz. Domyślnie czujnik mierzy odległość do 8 m. Maksymalna odległość zmniejsza się ze wzrostem częstotliwości. Przy bardzo wysokich ustawieniach (50 Hz do 250 Hz) maksymalna odległość wynosi poniżej 2 m. 2. Wciśnij Stop aby zakończyć zbieranie danych. Xplorer GLX (Samodzielny) 1. Wciśnij s. Czujnik zacznie klikać. Jeśli cel jest w zasięgu, wskaźnik będzie błyskał przy każdym kliknięciu. GLX zbiera dane. 3

4 PS A Montaż oprzyrządowania Zamontuj Czujnik zgodnie z instrukcją na pionowym (a) lub poziomym (b) pręcie. Zintegrowane zaczepy pozwalają na montaż czujnika na końcu toru dynamicznego (c). Otwór na spodzie urządzenia (d) służy do montażu Zaczepu Magnetycznego PS-2546 (e), Adaptera Wózka ME-6743 (f) oraz innych urządzeń, np. statywu. W celu ochrony Czujnika przed uderzeniem, skorzystaj z osłony, np. Osłony Czujnika Ruchu SE-7256 (g) lub zaczepów z gumą ME-9806 (h). Czujnik Ruchu widzi przez siatkę i gumę znajdujące się w pobliżu przetwornika. Rozwiązywanie problemów Jeżeli Czujnik nie działa właściwie, zastosuj poniższe kroki: Upewnij się, że cel znajduje się co najmniej 15 cm od czujnika. Przełącz zasięg. Przesuń czujnik odrobinę w lewo, prawo, górę lub dół. Czasem czujnik działa lepiej, kiedy jest wycelowany nieco nad lub obok przedmiotu wyklucza to interferencję. Popraw cel dodając większą lub twardszą powierzchnię odbijającą ultradźwięki. Mały przedmiot może odbijać je lepiej od dużego, kiedy zbudowany jest z twardszego materiału. Usuń przedmioty z okolicy celu lub czujnika. (b) Zmień częstotliwość próbkowania. (a) (c) Teoria działania Czujnik Ruchu wykorzystuje elektrostatyczny przetwornik jako głośnik i mikrofon. Każda próbka generowana przez czujnik składa się z 16 impulsów o częstotliwości ok. 49 khz. Wyrzut wiązki impulsów słyszalny jest jako kliknięcie. Impulsy ultradźwiękowe odbijają się od przedmiotu i wracają do czujnika. Wskaźnik celu błyska, kiedy czujnik wykrywa echo. Nasilenie dźwięku zmniejsza się z odległością aby uzupełnić te straty, czujnik wzmacnia odebrany sygnał czekając na echo. Dzięki wzmocnieniu sygnału, czujnik jest w stanie mierzyć odległość do 8 m. (e) (d) (f) Czujnik mierzy czas między wypuszczeniem sygnału i powrotem echa. Następnie wykorzystuje prędkość dźwięku do obliczenia odległości. Do obliczenia prędkości czujnik stosuje kolejne pomiary odległości, aby ustalić tempo zmiany pozycji. Na podobnej zasadzie, do obliczania przyspieszenia służą kolejne pomiary prędkości. (g) (h) 4

5 PS-210 3A Specyfikacja Minimalny zasięg Maksymalny zasięg 15 cm 8 m Obrót przetwornika 360 Ustawienia zasięgu Krótki: dla odległości do 2 m, z ulepszonym odrzucaniem sygnału błędnego celu i szumów Długi: dla odległości do 8 m Europejski symbol WEEE/ZSEE (Waste Electronic and Electrical Equipment/ Zużyty Sprzęt Elektryczny i Elektroniczny) (po prawej) znajdujący się na produkcie lub opakowaniu, oznacza, że nie wolno wyrzucać tego produktu z innymi odpadami. Opcje montażu Na prętach o średnicy do 12,7 mm Bezpośrednio do torów PASCO Na blacie Wsparcie techniczne Pomoc w sprawie dowolnego produktu PASCO: Adres: Tel.: Internet: PASCO scientific Foothills Blvd. Roseville, CA (świat) (USA) support@pasco.com Ograniczona gwarancja Warunki gwarancji znajdują się w katalogu PASCO. Prawa autorskie Instrukcja obsługi Czujnika Ruchu PASCO scientific B objęta jest zastrzeżonymi prawami autorskimi. Instytucje non-profit oraz edukacyjne mają prawo do kopiowania dowolnych fragmentów tej instrukcji wyłącznie do celów laboratoryjnych i edukacyjnych. Sprzedaż kopii zabroniona. Kopiowanie instrukcji do innych celów bez zgody PASCO scientific zabronione. Znaki handlowe PASCO, PASCO scientific, PASPORT, SPARK Science Learning System, SPARKvue, oraz Xplorer GLX są zarejestrowanymi znakami handlowymi będącymi własnością PASCO scientific w Stanach Zjednoczonych i/lub innych krajach. Więcej informacji znaleźć można na Instrukcje usuwania po zakończeniu eksploatacji: Niniejszy produkt elektroniczny podlega przepisom utylizacji i recyklingu stosownym dla państwa/regionu. Odpowiedzialność za utylizację bądź recykling zgodnie z przepisami ciąży na użytkowniku upewnij się, że utylizując produkt chronisz środowisko i ludzkie zdrowie. Informacji o utylizacji/recyklingu zasięgnąć można w lokalnym przedsiębiorstwie oczyszczania miasta lub u sprzedawcy. 5
