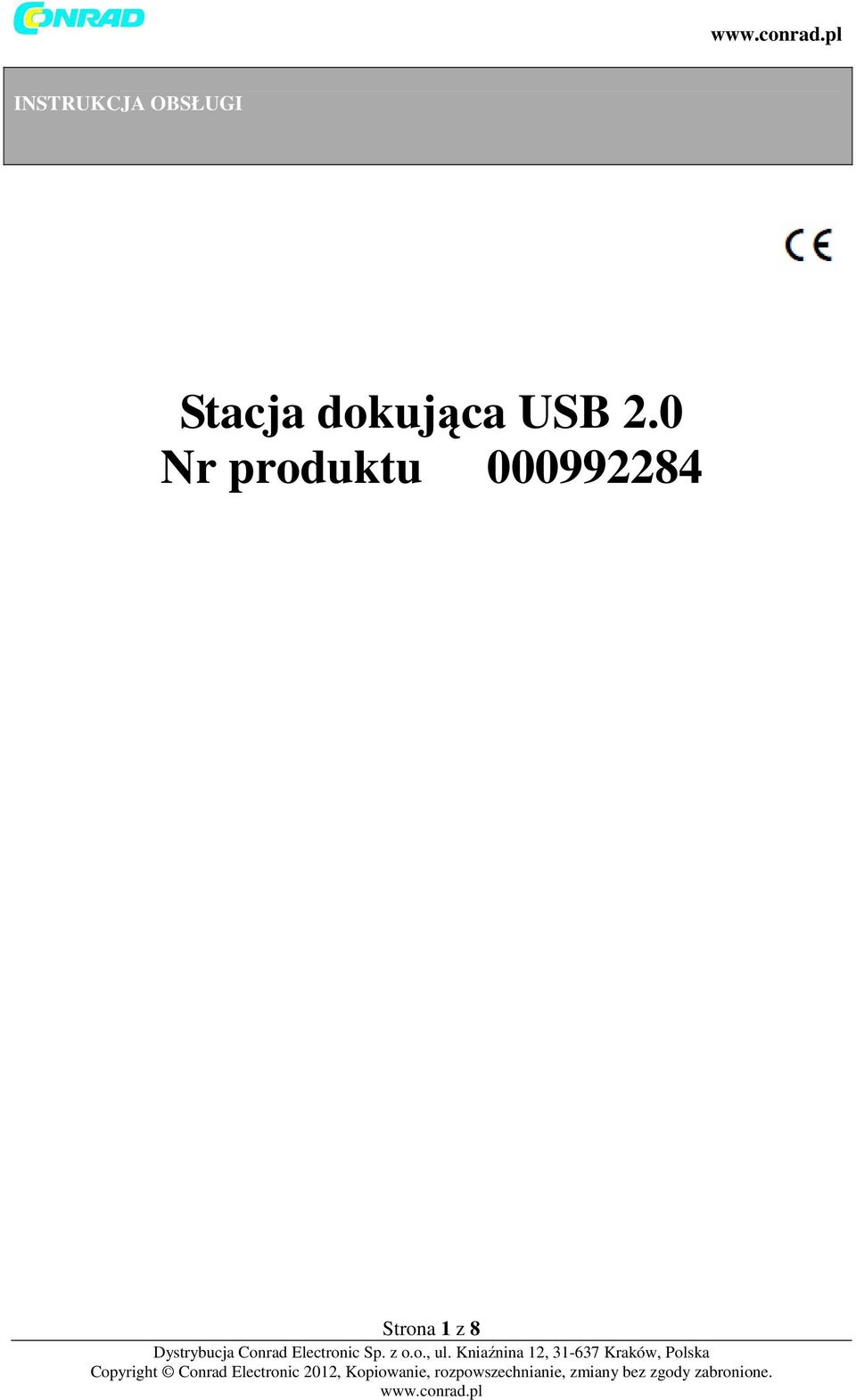

1 INSTRUKCJA OBSŁUGI Stacja dokująca USB 2.0 Nr produktu Strona 1 z 8

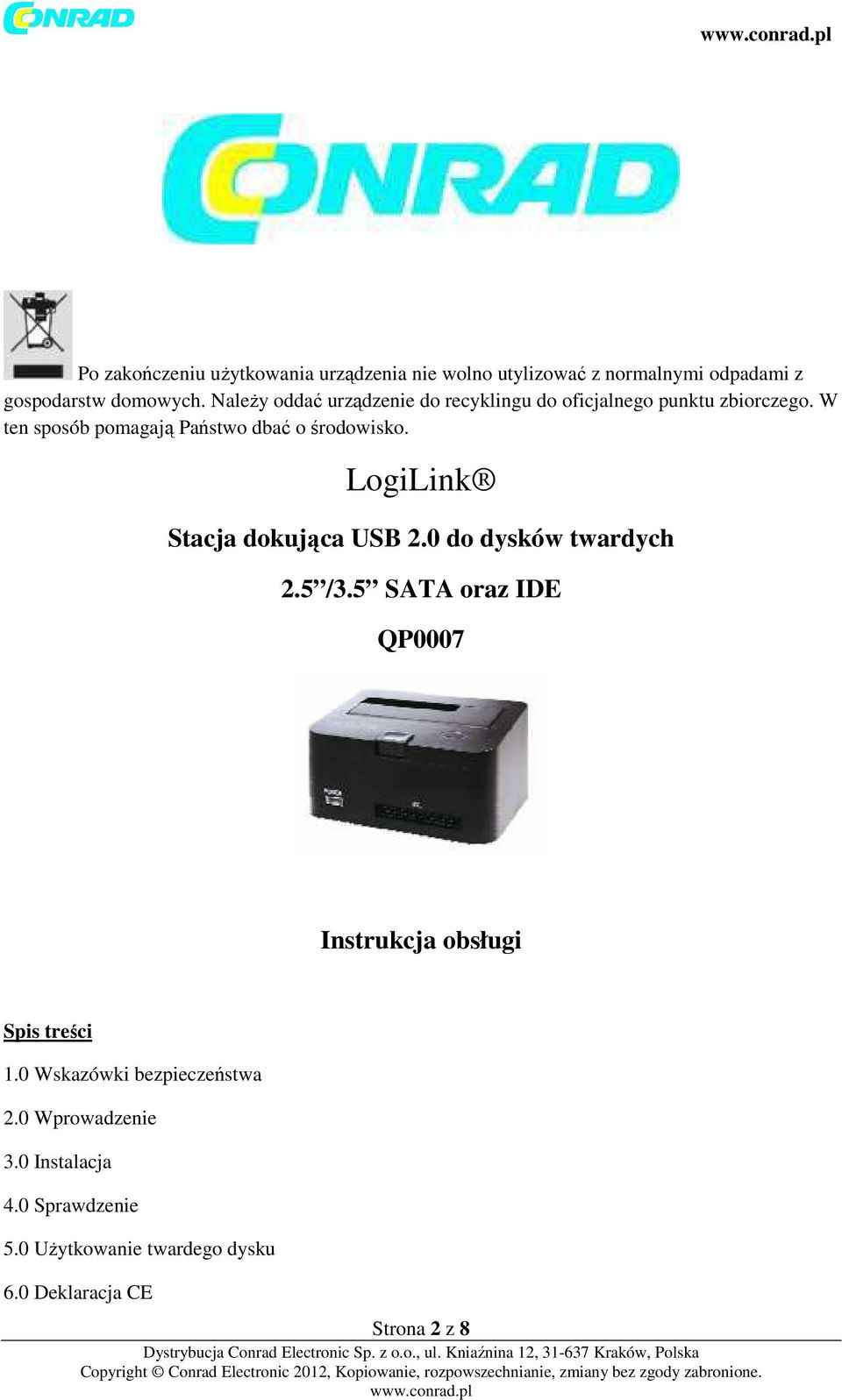

2 Po zakończeniu użytkowania urządzenia nie wolno utylizować z normalnymi odpadami z gospodarstw domowych. Należy oddać urządzenie do recyklingu do oficjalnego punktu zbiorczego. W ten sposób pomagają Państwo dbać o środowisko. LogiLink Stacja dokująca USB 2.0 do dysków twardych 2.5 /3.5 SATA oraz IDE QP0007 Instrukcja obsługi Spis treści 1.0 Wskazówki bezpieczeństwa 2.0 Wprowadzenie 3.0 Instalacja 4.0 Sprawdzenie 5.0 Użytkowanie twardego dysku 6.0 Deklaracja CE Strona 2 z 8

3 1.0 Wskazówki bezpieczeństwa Urządzenie należy zawsze stawiać na stabilnym i równym podłożu. Podczas upadku może zostać ono uszkodzone. Nie narażać urządzenia na bezpośrednie nasłonecznienie czy wysokie temperatury, ponieważ może to także doprowadzić do uszkodzeń lub skrócić okres użytkowania. Nie ustawiać urządzenia w pobliżu źródeł ciepła, jak np. grzejników lub innych urządzeń wytwarzających ciepło. Nie narażać urządzenia na deszcz, wodę, wilgoć czy wysoką wilgotność powietrza. Nie ustawiać go w łazience lub kuchni obok zlewu oraz unikać w każdej sytuacji bezpośredniego kontaktu z wodą. Nie próbować otwierać urządzenia. Nie ustawiać urządzenia w pobliżu przedmiotów namagnesowanych, ponieważ może dojść do utraty danych, wzgl. uszkodzeń. Serdecznie gratulujemy zakupu urządzenia QP0007! Przed pierwszym użyciem produktu należy dokładnie przeczytać informacje oraz ostrzeżenia zawarte w niniejszej instrukcji obsługi. Nieprzestrzeganie może skutkować wystąpieniem uszkodzeń na urządzeniu. 2.0 Wprowadzenie Ponieważ technologia podłączania twardych dysków zmienia się obecnie z IDE (PATA) na SATA, niezbędny jest odpowiedni konwerter, który jest w stanie w łatwy sposób umożliwić taką zmianę. QP0007 jest dlatego najlepszym możliwym rozwiązaniem zapewniającym łączność pomiędzy SATA, USB oraz IDE. Pozwala on na podłączenie twardych dysków 2.5 oraz 3.5 SATA oraz dodatkowo twardych dysków 3.5 IDE. QP0007 jest idealnym rozwiązaniem, jeśli chcą Państwo podłączyć dysk twardy IDE do komputera wyposażonego tylko w przyłącza SATA lub jeśli chcą Państwo podłączyć twardy dysk SATA do starszego komputera nieposiadającego przyłącza SATA, ale wyposażonego w złącze USB. 2.1 Specyfikacje - kompatybilne ze specyfikacją elektroniczną SATA II obsługuje twarde dyski 2.5"/3.5 SATA / SATA II - obsługuje twarde dyski 3.5 IDE Strona 3 z 8

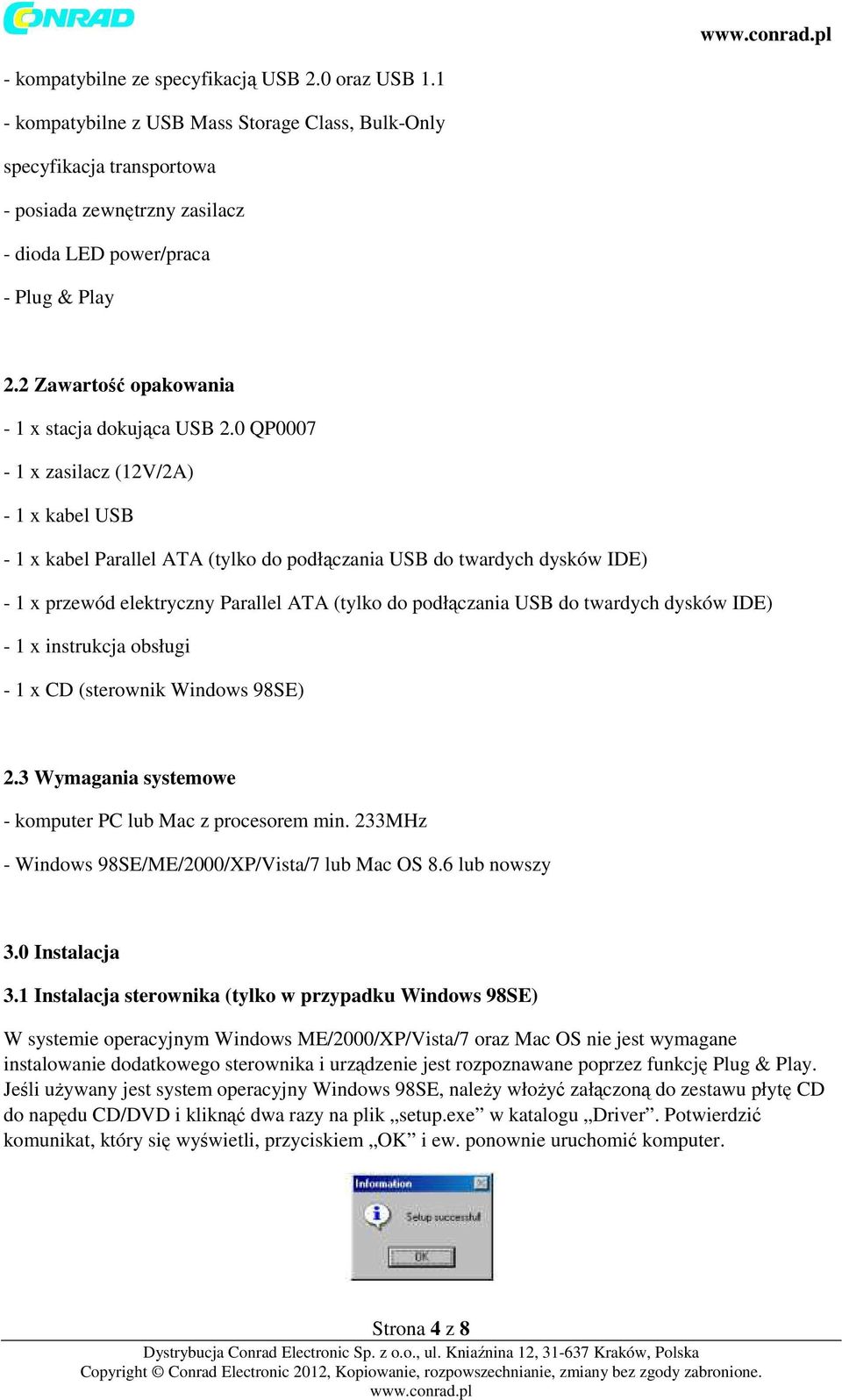

4 - kompatybilne ze specyfikacją USB 2.0 oraz USB kompatybilne z USB Mass Storage Class, Bulk-Only specyfikacja transportowa - posiada zewnętrzny zasilacz - dioda LED power/praca - Plug & Play 2.2 Zawartość opakowania - 1 x stacja dokująca USB 2.0 QP x zasilacz (12V/2A) - 1 x kabel USB - 1 x kabel Parallel ATA (tylko do podłączania USB do twardych dysków IDE) - 1 x przewód elektryczny Parallel ATA (tylko do podłączania USB do twardych dysków IDE) - 1 x instrukcja obsługi - 1 x CD (sterownik Windows 98SE) 2.3 Wymagania systemowe - komputer PC lub Mac z procesorem min. 233MHz - Windows 98SE/ME/2000/XP/Vista/7 lub Mac OS 8.6 lub nowszy 3.0 Instalacja 3.1 Instalacja sterownika (tylko w przypadku Windows 98SE) W systemie operacyjnym Windows ME/2000/XP/Vista/7 oraz Mac OS nie jest wymagane instalowanie dodatkowego sterownika i urządzenie jest rozpoznawane poprzez funkcję Plug & Play. Jeśli używany jest system operacyjny Windows 98SE, należy włożyć załączoną do zestawu płytę CD do napędu CD/DVD i kliknąć dwa razy na plik setup.exe w katalogu Driver. Potwierdzić komunikat, który się wyświetli, przyciskiem OK i ew. ponownie uruchomić komputer. Strona 4 z 8

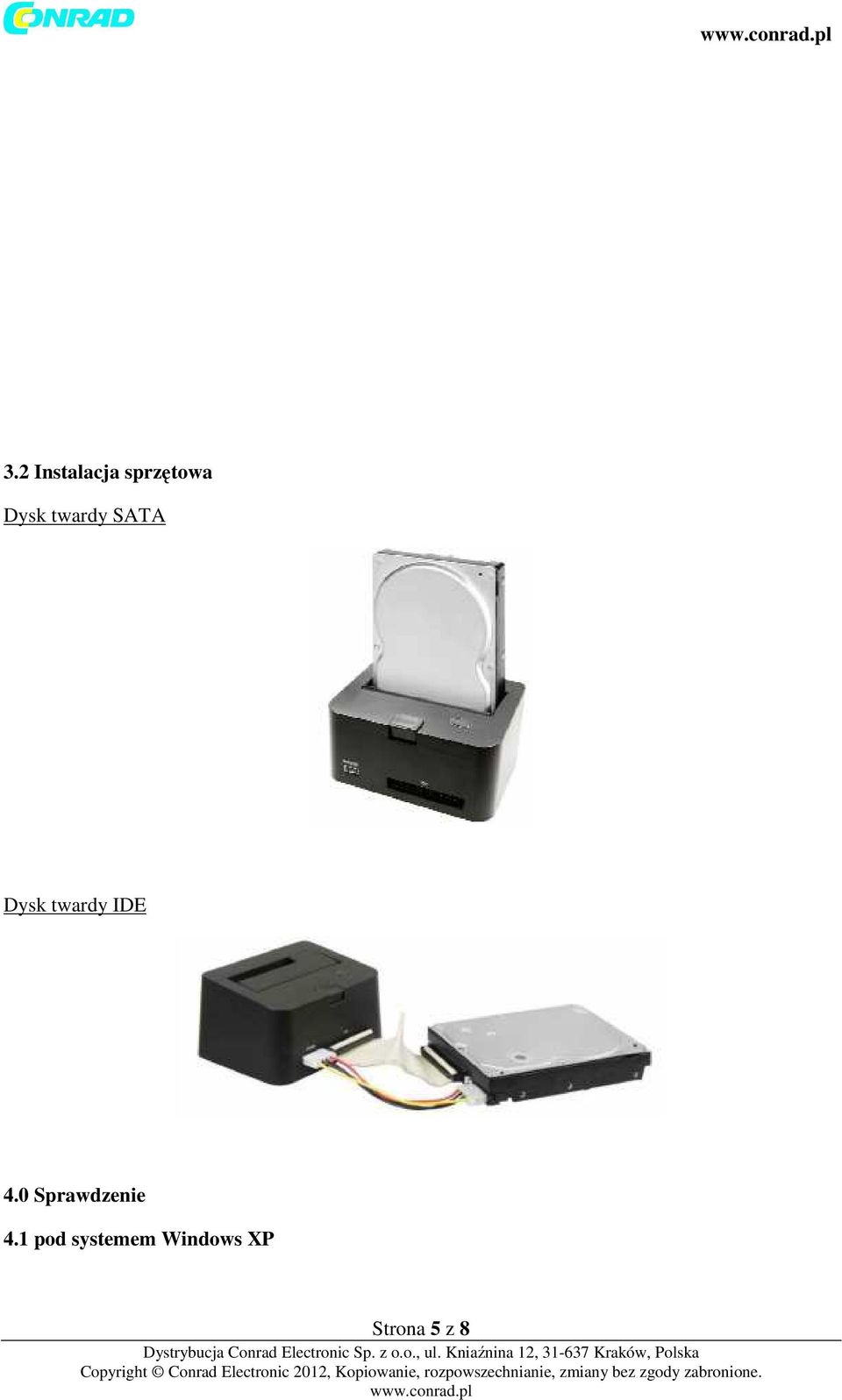

5 3.2 Instalacja sprzętowa Dysk twardy SATA Dysk twardy IDE 4.0 Sprawdzenie 4.1 pod systemem Windows XP Strona 5 z 8

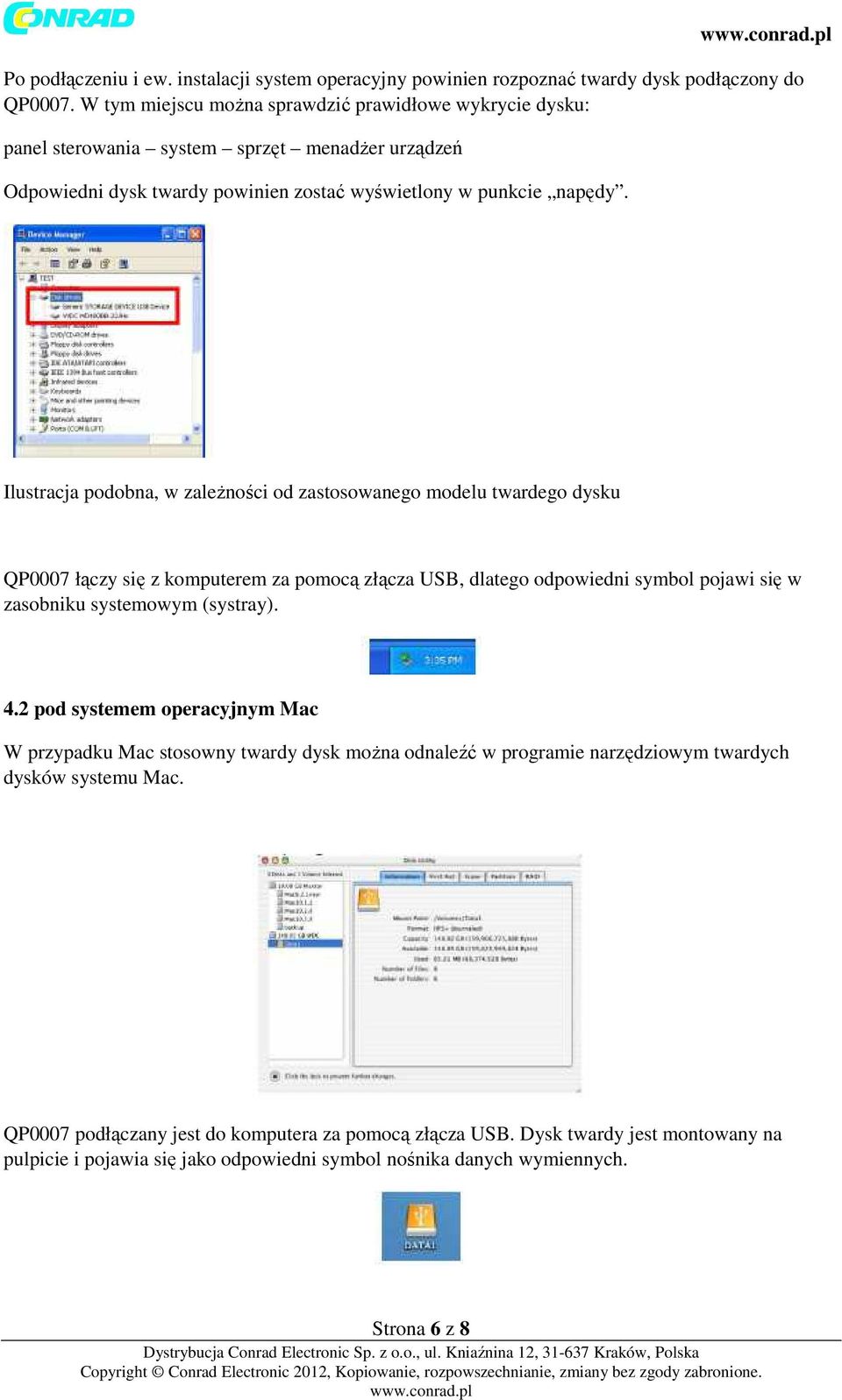

6 Po podłączeniu i ew. instalacji system operacyjny powinien rozpoznać twardy dysk podłączony do QP0007. W tym miejscu można sprawdzić prawidłowe wykrycie dysku: panel sterowania system sprzęt menadżer urządzeń Odpowiedni dysk twardy powinien zostać wyświetlony w punkcie napędy. Ilustracja podobna, w zależności od zastosowanego modelu twardego dysku QP0007 łączy się z komputerem za pomocą złącza USB, dlatego odpowiedni symbol pojawi się w zasobniku systemowym (systray). 4.2 pod systemem operacyjnym Mac W przypadku Mac stosowny twardy dysk można odnaleźć w programie narzędziowym twardych dysków systemu Mac. QP0007 podłączany jest do komputera za pomocą złącza USB. Dysk twardy jest montowany na pulpicie i pojawia się jako odpowiedni symbol nośnika danych wymiennych. Strona 6 z 8

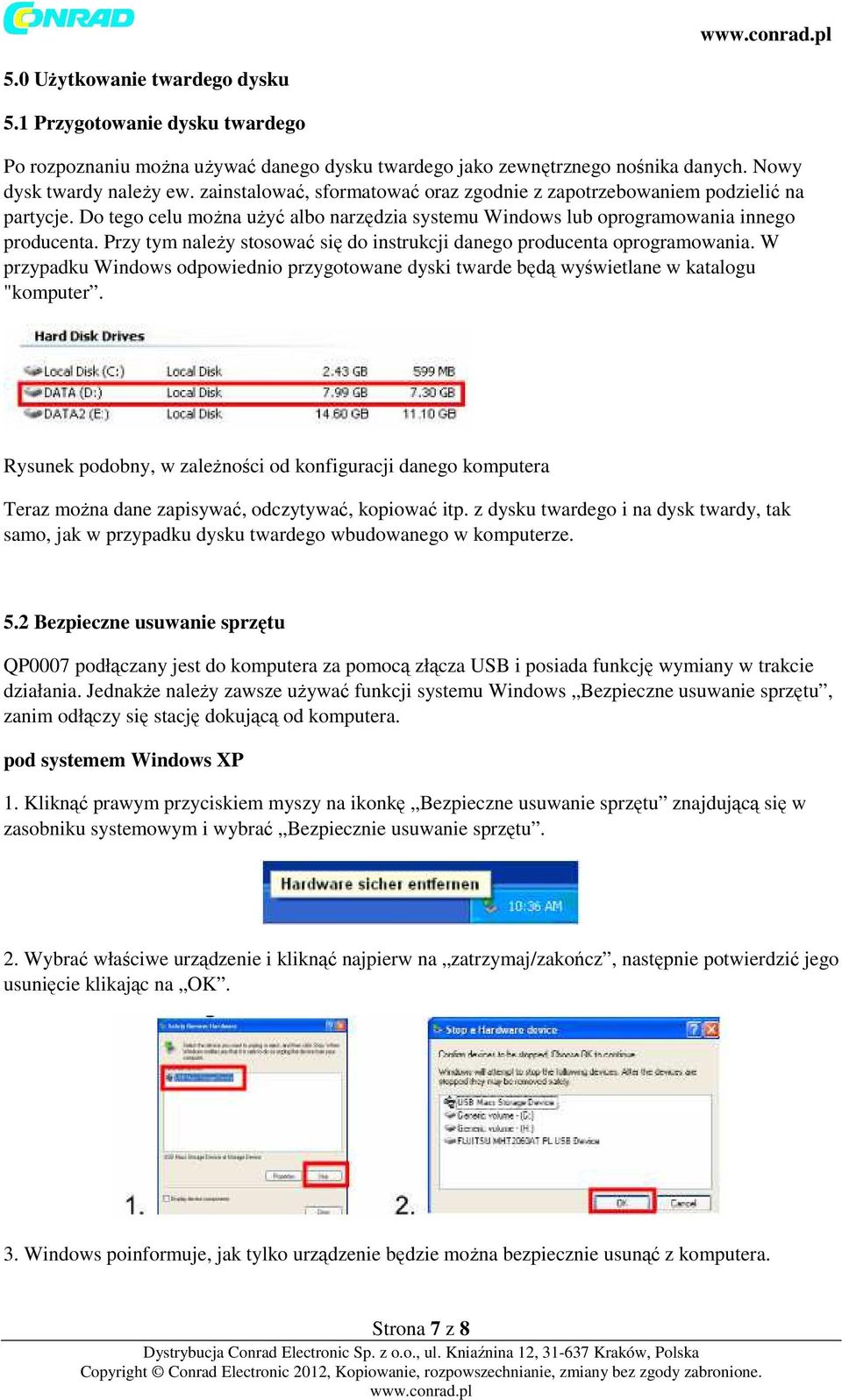

7 5.0 Użytkowanie twardego dysku 5.1 Przygotowanie dysku twardego Po rozpoznaniu można używać danego dysku twardego jako zewnętrznego nośnika danych. Nowy dysk twardy należy ew. zainstalować, sformatować oraz zgodnie z zapotrzebowaniem podzielić na partycje. Do tego celu można użyć albo narzędzia systemu Windows lub oprogramowania innego producenta. Przy tym należy stosować się do instrukcji danego producenta oprogramowania. W przypadku Windows odpowiednio przygotowane dyski twarde będą wyświetlane w katalogu "komputer. Rysunek podobny, w zależności od konfiguracji danego komputera Teraz można dane zapisywać, odczytywać, kopiować itp. z dysku twardego i na dysk twardy, tak samo, jak w przypadku dysku twardego wbudowanego w komputerze. 5.2 Bezpieczne usuwanie sprzętu QP0007 podłączany jest do komputera za pomocą złącza USB i posiada funkcję wymiany w trakcie działania. Jednakże należy zawsze używać funkcji systemu Windows Bezpieczne usuwanie sprzętu, zanim odłączy się stację dokującą od komputera. pod systemem Windows XP 1. Kliknąć prawym przyciskiem myszy na ikonkę Bezpieczne usuwanie sprzętu znajdującą się w zasobniku systemowym i wybrać Bezpiecznie usuwanie sprzętu. 2. Wybrać właściwe urządzenie i kliknąć najpierw na zatrzymaj/zakończ, następnie potwierdzić jego usunięcie klikając na OK. 3. Windows poinformuje, jak tylko urządzenie będzie można bezpiecznie usunąć z komputera. Strona 7 z 8

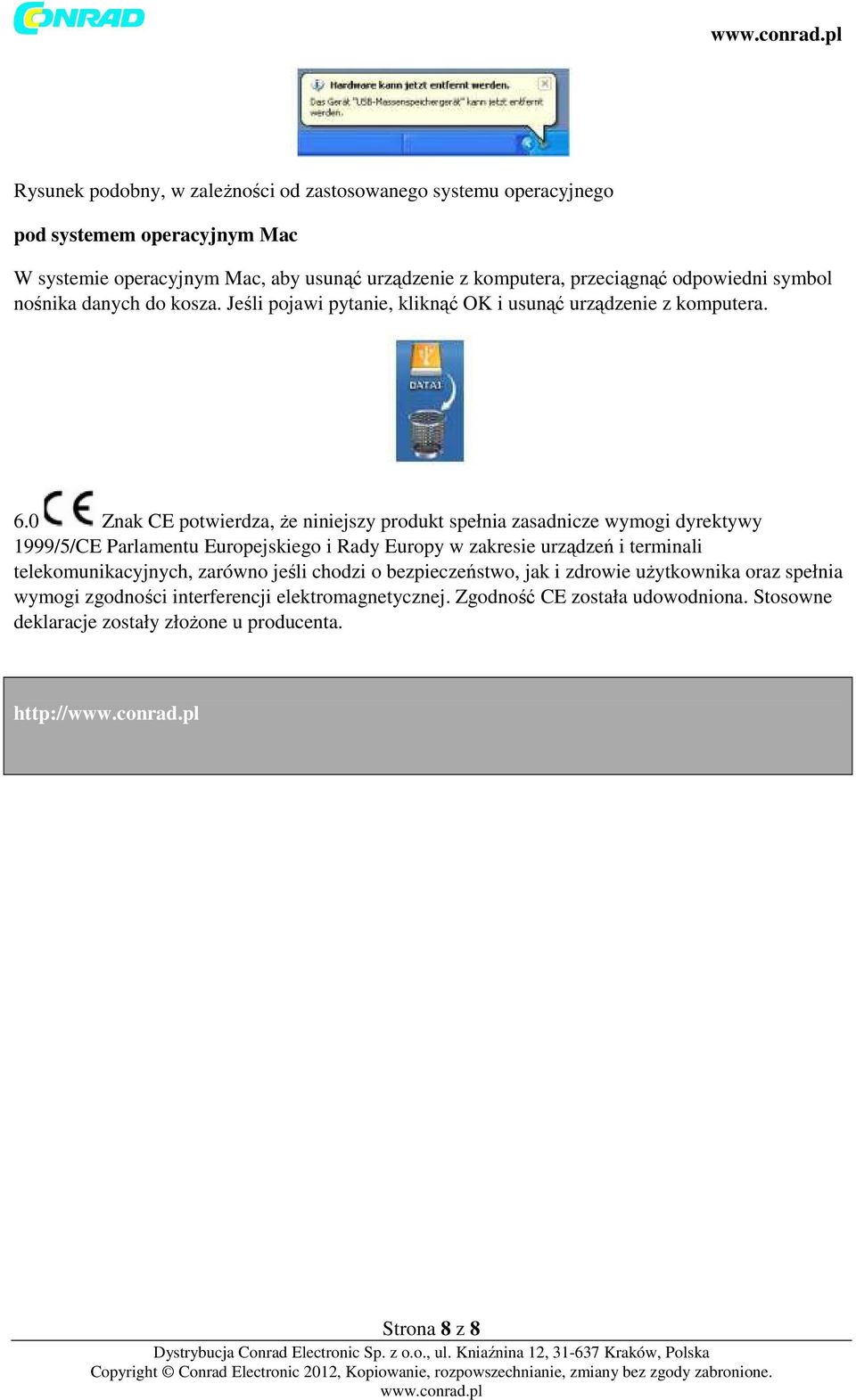

8 Rysunek podobny, w zależności od zastosowanego systemu operacyjnego pod systemem operacyjnym Mac W systemie operacyjnym Mac, aby usunąć urządzenie z komputera, przeciągnąć odpowiedni symbol nośnika danych do kosza. Jeśli pojawi pytanie, kliknąć OK i usunąć urządzenie z komputera. 6.0 Znak CE potwierdza, że niniejszy produkt spełnia zasadnicze wymogi dyrektywy 1999/5/CE Parlamentu Europejskiego i Rady Europy w zakresie urządzeń i terminali telekomunikacyjnych, zarówno jeśli chodzi o bezpieczeństwo, jak i zdrowie użytkownika oraz spełnia wymogi zgodności interferencji elektromagnetycznej. Zgodność CE została udowodniona. Stosowne deklaracje zostały złożone u producenta. Strona 8 z 8
