1 INSTRUKCJA OBSŁUGI

2 Jednostka wewnętrzna naścienna systemu typu split Instrukcje obsługi i serwisowania jednostki wewnętrznej oraz instrukcje instalacji jednostek wewnętrznych i zewnętrznych zawarte są w odpowiedniej dokumentacji. Spis treści Strona Informacje ogólne... 2 Opis systemu... 2 POLSKI LEDy i elementy sterujące urządzenia... 3 Przeglądy okresowe... 3 System oczyszczania powietrza... 4 Optymalny komfort i minimalne zuŝycie energii... 4 Prawidłowe czyszczenie... 4/5 Przed okresem dłuŝszego wyłączenia... 5 Wyświetlanie wybranych funkcji... 6 Urządzenia zabezpieczające... 6 Pilot na podczerwień... 7 Obsługa pilota... 8/10 Rozwiązywanie problemów PL 1

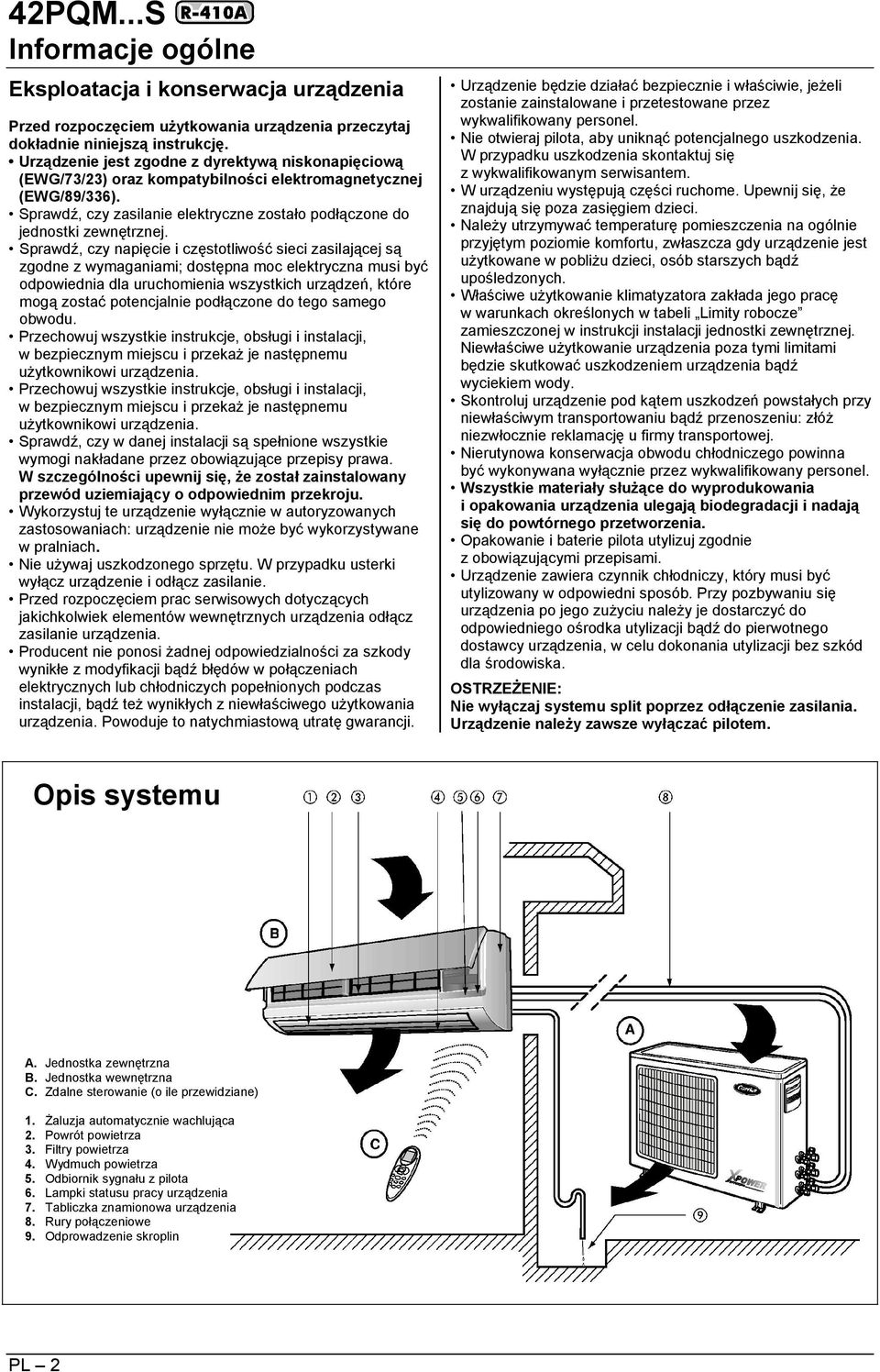

3 Informacje ogólne Eksploatacja i konserwacja urządzenia Przed rozpoczęciem uŝytkowania urządzenia przeczytaj dokładnie niniejszą instrukcję. Urządzenie jest zgodne z dyrektywą niskonapięciową (EWG/73/23) oraz kompatybilności elektromagnetycznej (EWG/89/336). Sprawdź, czy zasilanie elektryczne zostało podłączone do jednostki zewnętrznej. Sprawdź, czy napięcie i częstotliwość sieci zasilającej są zgodne z wymaganiami; dostępna moc elektryczna musi być odpowiednia dla uruchomienia wszystkich urządzeń, które mogą zostać potencjalnie podłączone do tego samego obwodu. Przechowuj wszystkie instrukcje, obsługi i instalacji, w bezpiecznym miejscu i przekaŝ je następnemu uŝytkownikowi urządzenia. Przechowuj wszystkie instrukcje, obsługi i instalacji, w bezpiecznym miejscu i przekaŝ je następnemu uŝytkownikowi urządzenia. Sprawdź, czy w danej instalacji są spełnione wszystkie wymogi nakładane przez obowiązujące przepisy prawa. W szczególności upewnij się, Ŝe został zainstalowany przewód uziemiający o odpowiednim przekroju. Wykorzystuj te urządzenie wyłącznie w autoryzowanych zastosowaniach: urządzenie nie moŝe być wykorzystywane w pralniach. Nie uŝywaj uszkodzonego sprzętu. W przypadku usterki wyłącz urządzenie i odłącz zasilanie. Przed rozpoczęciem prac serwisowych dotyczących jakichkolwiek elementów wewnętrznych urządzenia odłącz zasilanie urządzenia. Producent nie ponosi Ŝadnej odpowiedzialności za szkody wynikłe z modyfikacji bądź błędów w połączeniach elektrycznych lub chłodniczych popełnionych podczas instalacji, bądź teŝ wynikłych z niewłaściwego uŝytkowania urządzenia. Powoduje to natychmiastową utratę gwarancji. Urządzenie będzie działać bezpiecznie i właściwie, jeŝeli zostanie zainstalowane i przetestowane przez wykwalifikowany personel. Nie otwieraj pilota, aby uniknąć potencjalnego uszkodzenia. W przypadku uszkodzenia skontaktuj się z wykwalifikowanym serwisantem. W urządzeniu występują części ruchome. Upewnij się, Ŝe znajdują się poza zasięgiem dzieci. NaleŜy utrzymywać temperaturę pomieszczenia na ogólnie przyjętym poziomie komfortu, zwłaszcza gdy urządzenie jest uŝytkowane w pobliŝu dzieci, osób starszych bądź upośledzonych. Właściwe uŝytkowanie klimatyzatora zakłada jego pracę w warunkach określonych w tabeli Limity robocze zamieszczonej w instrukcji instalacji jednostki zewnętrznej. Niewłaściwe uŝytkowanie urządzenia poza tymi limitami będzie skutkować uszkodzeniem urządzenia bądź wyciekiem wody. Skontroluj urządzenie pod kątem uszkodzeń powstałych przy niewłaściwym transportowaniu bądź przenoszeniu: złóŝ niezwłocznie reklamację u firmy transportowej. Nierutynowa konserwacja obwodu chłodniczego powinna być wykonywana wyłącznie przez wykwalifikowany personel. Wszystkie materiały słuŝące do wyprodukowania i opakowania urządzenia ulegają biodegradacji i nadają się do powtórnego przetworzenia. Opakowanie i baterie pilota utylizuj zgodnie z obowiązującymi przepisami. Urządzenie zawiera czynnik chłodniczy, który musi być utylizowany w odpowiedni sposób. Przy pozbywaniu się urządzenia po jego zuŝyciu naleŝy je dostarczyć do odpowiedniego ośrodka utylizacji bądź do pierwotnego dostawcy urządzenia, w celu dokonania utylizacji bez szkód dla środowiska. OSTRZEśENIE: Nie wyłączaj systemu split poprzez odłączenie zasilania. Urządzenie naleŝy zawsze wyłączać pilotem. Opis systemu A. Jednostka zewnętrzna B. Jednostka wewnętrzna C. Zdalne sterowanie (o ile przewidziane) 1. śaluzja automatycznie wachlująca 2. Powrót powietrza 3. Filtry powietrza 4. Wydmuch powietrza 5. Odbiornik sygnału z pilota 6. Lampki statusu pracy urządzenia 7. Tabliczka znamionowa urządzenia 8. Rury połączeniowe 9. Odprowadzenie skroplin PL 2

4 Opis systemu PL POLSKI AWARIA 1 Niebieska lampka wskaźnikowa 2 Pomarańczowa lampka wskaźnikowa 3 Zielona lampka wskaźnikowa 4 Panel wyłącznika Wyświetlacz jednostki wewnętrznej Lampka niebieska: świeci się podczas pracy jonizatora Lampka pomarańczowa: świeci się w trybie czasomierza. Lampka zielona: świeci się podczas pracy. Praca TESTOWA: Jest przeznaczona wyłącznie dla serwisu celem sprawdzenia działania urządzenia. Procedura testowa jest uaktywniana pilotem. Przycisk AWARIA : MoŜe być uŝywany w przypadku zagubienia bądź niesprawności pilota. Działanie awaryjne Gdy urządzenie jest wyłączone i przycisk T pozostanie naciśnięty przez 5 sekund urządzenie będzie pracowało w następujących warunkach: - Tryb automatyczny - Temperatura ustawiona na 22 C - Automatyczna prędkość wentylatora - śaluzje ustawiane automatycznie, zgodnie z trybem pracy - Aktywny wyłącznik czasowy Po odebraniu sygnału z pilota urządzenie pracuje zgodnie z wydanym poleceniem. Tabela I: Kontrole okresowe Jednostka wewnętrzna Co miesiąc Czyszczenie filtra powietrza (1) Czyszczenie przewodu odprowadzenia skroplin Wymiana baterii w pilocie Jednostka zewnętrzna Czyszczenie węŝownicy zewnętrznej od zewnątrz Czyszczenie węŝownicy zewnętrznej od wewnątrz (2) Przedmuchanie elementów elektrycznych (2) Sprawdzenie solidności połączeń elektrycznych (2) Czyszczenie tarczy wentylatora (2) Mocowanie wentylatora (2) Czyszczenie tacy skroplin (2) Co miesiąc Co 4 miesiące Co 4 miesiące Co roku Co roku Celem zapewnienia poprawnej pracy klimatyzatora zaleca się wykonywanie wskazanych prac kontrolnych i konserwacyjnych. Zalecane częstości przeglądów zaleŝą od środowiska instalacji, np. miejsc zapylonych, itp. (1) W miejscach zapylonych naleŝy zwiększyć częstość przeglądów. (2) Czynności moŝliwe do przeprowadzenia wyłącznie przez wykwalifikowanych serwisantów. Patrz równieŝ Instrukcja instalacji. PL 3

5 System oczyszczania powietrza, optymalny komfort i najniŝsze zuŝycie energii, prawidłowe czyszczenie System oczyszczania powietrza Zapewnij równomierną dystrybucję powietrza w pomieszczeniu poprzez odpowiednie wyregulowanie kierunku przepływu powietrza. Czyszczenie Jonizatora 1 Standardowe filtry powietrza: eliminują kurz i włókna. 2 Standardowy filtr elektrostatyczny + filtr fotokatalityczny: efektywnie eliminuje mikroskopijny pył i dym papierosowy z powietrza w pomieszczeniu. Optymalny komfort i najniŝsze zuŝycie energii Jonizator czyść szczoteczką co trzy miesiące 1) Odkręć jonizator i otwórz pokrywkę 2) Oczyść szczoteczką pręciki na podstawie jonizatora 3) Wkręć wkręty OSTRZEśENIE: WYSOKIE NAPIĘCIE! Przed rozpoczęciem czynności konserwacyjnych bądź czyszczenia urządzenie musi zostać odłączone od zasilania. Prawidłowe czyszczenie Wyłącz urządzenie i odłącz zasilanie. Utrzymuj temperaturę na komfortowym poziomie. Nie otwieraj drzwi ani okien częściej, niŝ jest to potrzebne. UŜywaj wyłącznie czystej, mokrej i namydlonej szmatki. Nie wylewaj Ŝadnych płynów na urządzenie. Nie stosuj palnych płynów, rozpuszczalników ani proszków rysujących powierzchnię. W trybie chłodzenia unikaj bezpośredniego nasłonecznienia pomieszczenia: w miarę moŝliwości zasłaniaj zasłony i firanki. Trzymaj źródła ciepła z dala od urządzenia i nie kładź na nim niczego gorącego: moŝna w ten sposób uszkodzić panele. Pilota naleŝy czyścić wyłącznie suchą szmatką. Nie zasłaniaj wlotu ani wylotu powietrza z urządzenia. Przeszkody powodują zmniejszenie ilości powietrza i efektu klimatyzacyjnego, prowadząc do uszkodzenia urządzenia. Okresowo sprzątaj okolicę jednostki zewnętrznej (liście itp.), aby uniknąć zmniejszenia cyrkulacji powietrza. PL 4

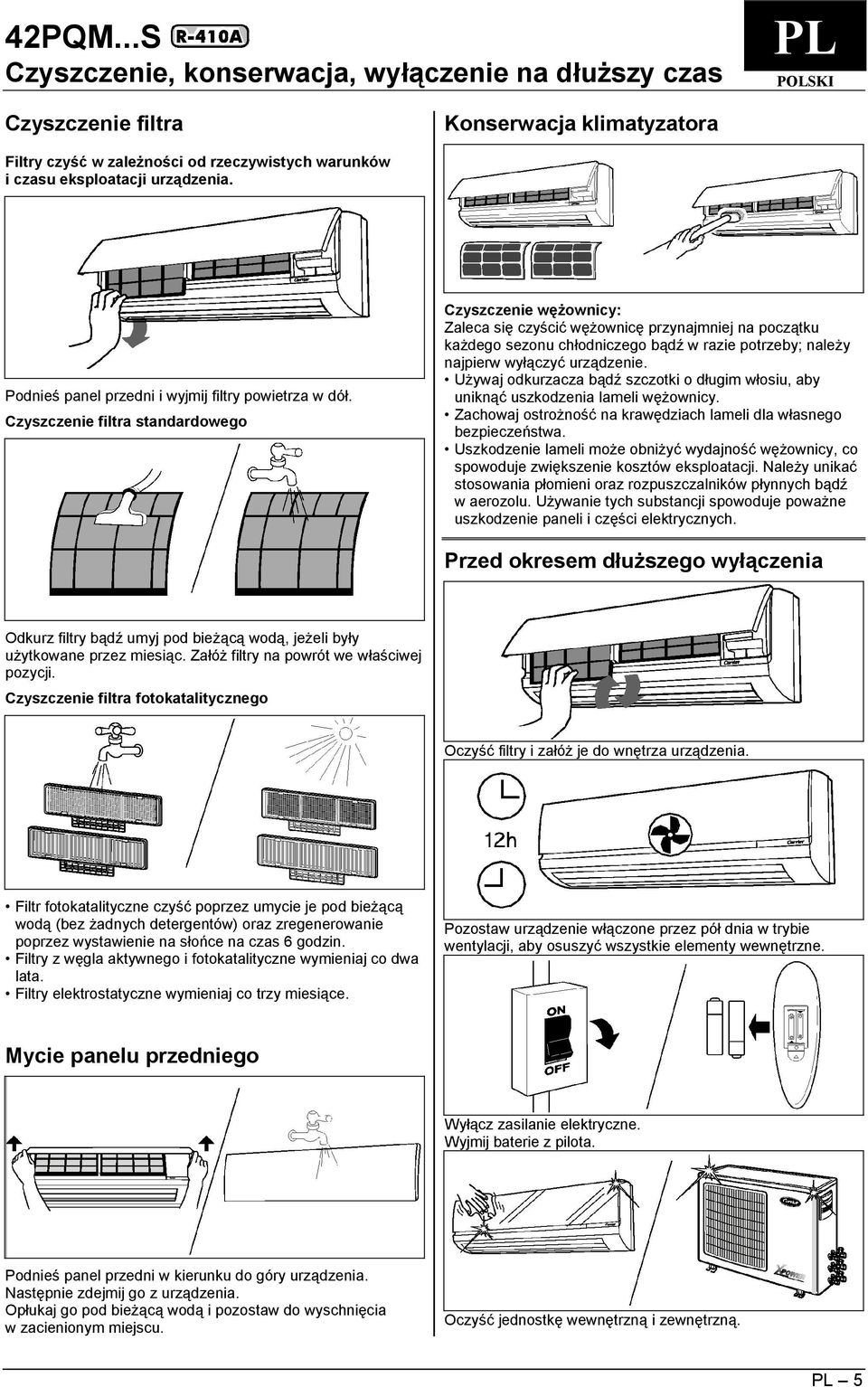

6 Czyszczenie, konserwacja, wyłączenie na dłuŝszy czas PL POLSKI Czyszczenie filtra Konserwacja klimatyzatora Filtry czyść w zaleŝności od rzeczywistych warunków i czasu eksploatacji urządzenia. Podnieś panel przedni i wyjmij filtry powietrza w dół. Czyszczenie filtra standardowego Czyszczenie węŝownicy: Zaleca się czyścić węŝownicę przynajmniej na początku kaŝdego sezonu chłodniczego bądź w razie potrzeby; naleŝy najpierw wyłączyć urządzenie. UŜywaj odkurzacza bądź szczotki o długim włosiu, aby uniknąć uszkodzenia lameli węŝownicy. Zachowaj ostroŝność na krawędziach lameli dla własnego bezpieczeństwa. Uszkodzenie lameli moŝe obniŝyć wydajność węŝownicy, co spowoduje zwiększenie kosztów eksploatacji. NaleŜy unikać stosowania płomieni oraz rozpuszczalników płynnych bądź w aerozolu. UŜywanie tych substancji spowoduje powaŝne uszkodzenie paneli i części elektrycznych. Przed okresem dłuŝszego wyłączenia Odkurz filtry bądź umyj pod bieŝącą wodą, jeŝeli były uŝytkowane przez miesiąc. ZałóŜ filtry na powrót we właściwej pozycji. Czyszczenie filtra fotokatalitycznego Oczyść filtry i załóŝ je do wnętrza urządzenia. Filtr fotokatalityczne czyść poprzez umycie je pod bieŝącą wodą (bez Ŝadnych detergentów) oraz zregenerowanie poprzez wystawienie na słońce na czas 6 godzin. Filtry z węgla aktywnego i fotokatalityczne wymieniaj co dwa lata. Filtry elektrostatyczne wymieniaj co trzy miesiące. Pozostaw urządzenie włączone przez pół dnia w trybie wentylacji, aby osuszyć wszystkie elementy wewnętrzne. Mycie panelu przedniego Wyłącz zasilanie elektryczne. Wyjmij baterie z pilota. Podnieś panel przedni w kierunku do góry urządzenia. Następnie zdejmij go z urządzenia. Opłukaj go pod bieŝącą wodą i pozostaw do wyschnięcia w zacienionym miejscu. Oczyść jednostkę wewnętrzną i zewnętrzną. PL 5

7 Wyświetlanie wybranych funkcji 1. Tryb pracy (od lewej do prawej) Wentylacja Ogrzewanie (tylko w pompach ciepła) Tryb automatyczny (tylko w pompach ciepła) Chłodzenie i odwilŝanie Tylko odwilŝanie 2. Wskaźnik transmisji sygnału 3. Wybrana temperatura 4. Selektor adresu 5. Jednostka temperatury ( C lub F) 6. Konfiguracja urządzenia 7. Wskaźnik wyczerpania baterii 8. Wskaźnik wachlowania Ŝaluzji pionowej (NieuŜywany) 9. Pozycja Ŝaluzji (klapy) 10. Prędkość obrotowa wentylatora 11. Wybrana personalizacja 12. Wybrany włącznik czasowy 13. Wybrany czasomierz nocny 14. Wybrany czasomierz dzienny (codzienny) 15. Włącznik, wyłącznik czasowy oraz godzina 16. Wybrany wyłącznik czasowy 17. Wybrany jonizator Tabela II: Urządzenia zabezpieczające System Rodzaj ochrony Skutek Tryb pracy Kiedy działa Pompa ciepła Ochrona przed przeciągiem Wyłączenie wentylatora wewnętrznego Ogrzewanie w trybie pompy ciepła Podczas pracy urządzenia Cykl rozmraŝania Wyłączenie wentylatora wewnętrznego Ogrzewanie w trybie pompy ciepła Podczas pracy urządzenia OSTRZEśENIE: Podczas pracy jako pompa ciepła urządzenie przechodzi wiele cykli rozmraŝania mających na celu usunięcie lodu, który mógłby osadzać się na jednostce zewnętrznej przy bardzo niskich temperaturach otoczenia. Podczas takich cykli wentylator wewnętrzny zostanie automatycznie wyłączony i nie będzie mógł zostać uruchomiony przed zakończeniem cyklu rozmraŝania. PL 6

8 Pilot na podczerwień PL POLSKI Wyjmij wyczerpane baterie i załóŝ nowe. Pilot pracuje na dwóch bateriach alkalicznych (1,5 V, LR03x2). Za pomocą ostrego przedmiotu naciśnij przycisk kasowania O, aby wyzerować pilota. Nie korzystaj z wyczerpanych baterii ani baterii innego typu, gdyŝ moŝe to prowadzić do awarii urządzenia. Przeciętna Ŝywotność baterii przy normalnym uŝytkowaniu wynosi około jednego roku. JeŜeli klimatyzator nie działa normalnie po wymianie baterii wyjmij je, załóŝ z powrotem i ponownie naciśnij przycisk kasowania O po upływie 5 sekund. Pilot zdalnego sterowania pracuje na dwóch bateriach jednorazowych 1,5 V. Pojawienie się symbolu wskazuje na wyczerpanie baterii. Aby załoŝyć baterie: Otwórz pokrywkę. Zdejmij pokrywę baterii z tyłu pilota poprzez naciśnięcie zapadki zgodnie z kierunkiem strzałki. BIP Maksymalny zasięg pilota wynosi około 5 m. Między pilotem a urządzeniem nie mogą znajdować się Ŝadne przeszkody, takie jak zasłony bądź rośliny. Promienie słoneczne bezpośrednio padające na odbiornik urządzenia mogą zakłócić odbiór sygnału z pilota. Podczas naciskania przycisków odpowiedzialnych za wymagane funkcje pilot powinien wskazywać w kierunku odbiornika urządzenia. Dźwiękowy sygnał potwierdzenia oznacza, Ŝe sygnał został odebrany. ❶ Wyświetlacz A. Przycisk wyboru trybu B. Przycisk wyłącznika C. Przycisk zwiększania temperatury D. Przycisk zmniejszania temperatury E. Przycisk wyboru prędkości wentylatora F. Przycisk sterowania personalizowanego G. NieuŜywany H. Przycisk sterowania Ŝaluzją (klapą) I. Przycisk włącznika czasowego J. Przycisk czasomierza dziennego (codziennego) K. Przycisk anulowania czasomierza / ustawiania godziny L. Przycisk wyłącznika czasowego M. Przycisk czasomierza nocnego N. Przycisk jonizatora O. Przycisk kasowania PL 7

9 Obsługa pilota Ustawianie godziny oraz przyciski kasowania (przyciski K i O) Naciśnij przycisk ustawiania godziny przez ponad 5 sekund, aby ustawić godzinę. JeŜeli pilot nie działa poprawnie bądź po wymianie baterii naciśnij za ostrym przedmiotem przycisk kasowania O. Ustawianie godziny (przycisk K) Przy wyłączonym bądź włączonym pilocie naciśnij przycisk przez co najmniej 5 sekund. Migoce aktualna godzina. Naciśnij przycisk bądź, aby ustawić wymaganą godzinę. Naciśnij przycisk, aby przejść do minut i je takŝe ustawić. Do tych ustawień korzystaj zawsze z przycisków bądź. Wybór trybu pracy (przycisk A) Tym przyciskiem moŝna dokonać wyboru trybu pracy klimatyzatora. Poprzez kolejne naciskanie tego przycisku moŝna wybrać kolejno dostępne tryby pracy. Wybrany tryb jest sygnalizowany w poniŝszy sposób, przy równoczesnym potwierdzeniu odbiór sygnału dźwiękiem. Podświetlony symbol: Wentylacja. Ogrzewanie. Tryb automatyczny. Chłodzenie z odwilŝaniem. Tylko odwilŝanie. Ustawianie temperatury ZWIĘKSZANIE (przycisk C) ZMNIEJSZANIE (przycisk D) 4. Po ustawieniu godziny naciśnij przycisk, aby ją zatwierdzić. Naciśnięcie przycisków W GÓRĘ bądź W DÓŁ spowoduje zwiększenie bądź zmniejszenie wartości nastawy temperatury. Urządzenie potwierdzi odbiór sygnału dźwiękiem, a wartość nastawy temperatury na wyświetlaczu ulegnie zmianie. Temperaturę moŝna ustawić pomiędzy 17 C (63 F) a 32 C (90 F) co 1 stopień. W trybie chłodzenia, jeŝeli wybrana temperatura jest wyŝsza od temperatury pomieszczenia urządzenie nie uruchomi się; to samo dotyczy trybu ogrzewania, jeŝeli wybrana temperatura jest niŝsza od temperatury pomieszczenia. Uruchomienie/wyłączenie (przycisk B) Gdy klimatyzator nie pracuje, wyświetlacz pilota wyświetla wyłącznie aktualną godzinę (jeŝeli podświetlone są inne symbole, wyłącz pilota naciskając przycisk ). Naciśnij przycisk, aby uruchomić klimatyzator, Zostaną podświetlone wszystkie wybrane i zapamiętane funkcje; urządzenie będzie pracować zgodnie z wybranymi funkcjami. Naciśnij przycisk, aby wyłączyć klimatyzator, Wszystkie wskazania zgasną, a wyświetlacz pilota będzie wyświetlać wyłącznie aktualną godzinę. JeŜeli urządzenie nie wyłączy się, włącz pilota (naciskając przycisk ) i powtórz operację. W przypadku naciśnięcia przycisku (uruchomienia klimatyzatora) zbyt wcześnie po wyłączeniu, spręŝarka nie uruchomi się przez 3-5 minut z uwagi na wbudowane zabezpieczenia przed krótkimi cyklami pracy. Urządzenie emituje sygnały dźwiękowe wyłącznie w wypadku, gdy sygnały zostały odebrane poprawnie. Wybór kierunku Ŝaluzji przepływu powietrza (przycisk H) W celu zoptymalizowania dystrybucji powietrza w pomieszczeniu moŝna wyregulować kierunek przepływu powietrza. Naciskaj przycisk kolejno, aby wybrać jedno z następujących połoŝeń: Symbol na wyświetlaczu Kierunek powietrza zostanie ustawiony automatycznie. śaluzja zostanie ustawiona zgodnie z trybem pracy. Dostępne jest 6 połoŝeń. śaluzję moŝna ustawić na jeden z 6 róŝnych kierunków przepływu powietrza. śaluzje będą stale wachlować w dół i w górę. Wachlowanie zawsze zapewnia optymalną dystrybucję powietrza. PL 8

10 Obsługa pilota Naciśnij przycisk Wybór prędkości wentylatora (przycisk E) Podświetlony symbol, aby zmienić prędkość wentylatora. Niska prędkość (stosowana w trybie nocnym) Średnia prędkość Wysoka prędkość (po uruchomieniu w celu osiągnięcia temperatury) Prędkość automatyczna (zostanie ustawiona automatycznie pod kątem optymalnego komfortu. Procedura włącznika czasowego 1. Przycisk WŁĄCZNIK CZASOWY (przycisk I) Naciśnij ten przycisk nawet przy wyłączonym pilocie. Zacznie migotać odpowiedni symbol i wskazanie godziny. JeŜeli upłynie 10 sekund i nie zostanie naciśnięty Ŝaden przycisk, pilot wyłączy się (jeŝeli był juŝ wyłączony w momencie naciśnięcia przycisku ) bądź funkcja czasomierza automatycznie się wyłączy. 2. Przyciski GODZIN/MINUT (przyciski oraz ) JeŜeli urządzenie jest włączone, moŝna wybrać czas włączenia. Urządzenie będzie pracować zgodnie ze wskazaniami wyświetlacza. 3. Przyciski GODZIN/MINUT (przyciski oraz ) JeŜeli urządzenie jest wyłączone: w celu wybrania czasu włączenia, naciśnij przyciski regulacji temperatury ( oraz ). Najpierw ustaw godzinę, a po potwierdzeniu wartości przyciskiem ustaw minutę za pomocą przycisków oraz. W celu nastawienia czasu naciśnij ponownie przycisk. 4. Tryb pracy Wybierz tryb pracy urządzenia. Symbole będą migotać. Wybierz tryb przyciskiem. Po wybraniu trybu naciśnij przycisk. Symbol wybranego trybu przestanie migotać. 5. Wymagana temperatura W celu wybrania wymaganej temperatury (migającej wartości) posłuŝ się przyciskami ( oraz ). Naciśnij przycisk, aby zatwierdzić. Cyfry przestaną migotać. Prędkość wentylatora 6. Wybierz prędkość wentylatora za pomocą przycisku. Na zakończenie naciśnij przycisk, aby zatwierdzić. Symbol przestanie migotać. PL POLSKI 7. PołoŜenie Ŝaluzji Teraz migoce ten symbol. Ustaw wymaganą pozycję za pomocą przycisku. W celu potwierdzenia naciśnij. Teraz na wyświetlaczu nie migocze Ŝaden symbol. Aby anulować wszystkie wprowadzone do tej pory zmiany naciśnij przycisk ; aby anulować wszystkie opcje wprowadzone po ustawieniu czasomierza, naciśnij przycisk, a następnie. Informacje o włączniku czasowym Przy uaktywnionej funkcji włącznika czasowego urządzenie rozpoczyna mierzyć temperaturę pomieszczenia na 1 godzinę przed uruchomieniem. Uruchomienie urządzenia moŝna przyspieszyć w stosunku do zaprogramowanego czasu uruchomienia o 0 do 40 minut w zaleŝności od róŝnicy temperatur między rzeczywistą a wymaganą. Procedura wyłącznika czasowego Przycisk WYŁĄCZNIK CZASOWY (przycisk L) Naciśnij przycisk. Zacznie migotać odpowiedni symbol i wskazanie godziny. Funkcję tę moŝna skonfigurować nawet przy wyłączonym pilocie. Przyciski GODZIN/MINUT (przyciski oraz ) W celu ustawienia zegara naciśnij przycisk lub. W celu przejścia z godzin na minuty naciśnij przycisk. Naciśnij ponownie przycisk, aby zatwierdzić Personalizacja (przycisk F) JeŜeli chcesz zapamiętać spersonalizowany tryb pracy, który moŝna w dowolnym momencie przywołać, postępuj jak niŝej: 1. Naciśnij i przytrzymaj przycisk personalizacji przez 5 sekund. Na wyświetlaczu zacznie migotać symbol personalizacji. 2. Naciśnij przycisk, aby wybrać tryb pracy. 3. Naciśnij przycisk lub, aby wybrać wymaganą temperaturę. 4. Za pomocą przycisku wybierz prędkość wentylatora. 5. Za pomocą przycisku ustaw pracę Ŝaluzji. 6. Po wprowadzeniu wszystkich opcji naciśnij przycisk w celu ich zachowania. W tym momencie wszystkie wybrane i zachowane funkcje moŝna przywołać przyciskiem, niezaleŝnie od trybu pracy. Po przejściu do trybu personalizowanego naciśnij jeden z przycisków,, lub, aby z niego wyjść. W celu zmiany jednego bądź więcej zachowanych parametrów rozpocznij procedurę od punktu 1. PL 9

11 Obsługa pilota Czasomierz dzienny (Codzienny przycisk J) Naciśnij przycisk przy aktywnym włączniku lub wyłączniku czasowym. Na wyświetlaczu pojawi się odpowiedni symbol. Dzięki temu czasomierz włączenia i wyłączenia będzie powtarzany codziennie. W celu dezaktywacji funkcji codziennej naciśnij ponownie przycisk. Połączenie procedur włącznika, wyłącznika czasowego i dziennego W celu włączenia klimatyzatora o godzinie 17:30 i wyłączenia o 22:30 postępuj jak niŝej: 1. Ustaw włącznik czasowy na 5:30 P.M. 2. Ustaw wyłącznik czasowy na 10:30 P.M. 3. Wybierz wymagany tryb pracy (przycisk ). JeŜeli chcesz wyłączyć klimatyzator o 22:30 i uruchomić ponownie o godzinie 7:30 w tym samym trybie pracy postępuj jak niŝej: 1. Ustaw wyłącznik czasowy na 10:30 P.M. podczas pracy urządzenia 2. Ustaw włącznik czasowy na 7:30 A.M. Procedura czasomierza nocnego (przycisk M) Przy włączonym pilocie naciśnij ten przycisk, aby ustawić czasomierz NOCNY. Na wyświetlaczu pojawi się odpowiedni symbol. Ta procedura umoŝliwia ustawienie pozostałego czasu pracy. Wraz z symbolem zostanie 1. wyświetlony napis 1:hr. 2. Naciśnij przycisk (zwiększenie temperatury). Wyświetlacz będzie pokazywał ilość godzin w następującym porządku: 1, 2, 3, 4, 5, 6, 7, 8 i Po wybraniu ilości godzin pozostałego czasu pracy za pomocą przycisków lub naciśnij ponownie przycisk w celu potwierdzenia. Po ustawieniu trybu NOCNEGO 4. urządzenie będzie kontrolować nastawę temperatury w taki sposób, aby uniknąć przechłodzenia bądź przegrzania podczas pracy. Nastawa temperatury będzie się zmieniać w sposób następujący: NASTAWA CZAS JeŜeli chcesz, aby codziennie klimatyzator uruchamiał się o 17:30 i wyłączał o 22:30 P.M postępuj jak niŝej: 1. Ustaw włącznik czasowy na 5:30 P.M. 2. Ustaw wyłącznik czasowy na 10:30 P.M. 3. Naciśnij przycisk Codzienny (przycisk dzienny ). NASTAWA USTAWIONY CZAS (Tylko chłodzenie lub odwilŝanie) CZAS USTAWIONY CZAS (Ogrzewanie) Anulowanie procedury włącznika, wyłącznika czasowego i dziennego 1. JeŜeli chcesz anulować ustawienia włącznika lub wyłącznika czasowego, naciskaj kolejno następujące przyciski: przycisk lub ; przycisk. W celu dezaktywacji funkcji Codzienny naciśnij przycisk. Funkcja Codzienny pozostanie aktywna, dopóki jeden z dwóch czasomierzy (włącznik lub wyłącznik) jest aktywny. Przycisk Jonizatora (przycisk N) 1. Naciśnij przycisk Jonizatora w celu uaktywnienia funkcji Jonizatora przy włączonym urządzeniu. 2. Selektor adresu Naciśnij ponownie przycisk Jonizatora w celu wyłączenia funkcji Jonizatora. JeŜeli w tym samym pomieszczeniu znajdują się dwie jednostki wewnętrzne, moŝna połączyć jeden pilot z jedną jednostką, a drugi z drugą, bądź teŝ obsługiwać obydwie jednostki za pomocą jednego pilota. Sposób konfiguracji jest opisany w instrukcji instalacji. PL 10

12 Rozwiązywanie problemów Po włoŝeniu baterii wyświetlacz nie podświetla się: Baterie są wyczerpane bądź ich biegunowość jest nieprawidłowa; wymień baterie lub sprawdź biegunowość. Po naciśnięciu przycisku ustawiania zegara cyfry na wyświetlaczu nie migocą: Nie naciśnięto właściwe przycisku naleŝy go przytrzymać przez co najmniej 5 sekund. Po naciśnięciu dowolnego przycisku na wyświetlaczu pojawiają się wszystkie symbole: Pilot został nieodwracalnie uszkodzony; wymień go na nowy. Przy naciskaniu przycisku start urządzenie nie odpowiada sygnałem dźwiękowym: Główny wyłącznik jest wyłączony, przełącz go w pozycję ON. Baterie pilota są rozładowane; wymień baterie. Pilot nie został prawidłowo ustawiony względem odbiornika na urządzeniu; wyłącz pilota i powtórz operację wskazując nim we właściwym kierunku. Istnieją przeszkody (zasłony, przepierzenia itp.) pomiędzy pilotem a urządzeniem; powtórz operację po usunięciu przeszkód. Odbiornik na urządzeniu bądź pilot są wystawione na intensywne promieniowanie słoneczne; unikaj bezpośredniego działania światła słonecznego na urządzenie, zaciągnij zasłony bądź zamknij okiennice, albo teŝ przenieś pilota. Transmisja sygnału jest blokowana silnymi zakłóceniami elektromagnetycznymi; unikaj wysyłania sygnałów przy blisko pracujących komputerach bądź urządzeniach gospodarstwa domowego (słuŝących do przetwarzania Ŝywności, ekspresów do kawy itp.). Zakłócenia pilota mogą być teŝ powodowane przez telefony komórkowe i bezprzewodowe. Przy naciskaniu przycisku stop urządzenie nie wyłącza się oraz nie odpowiada sygnałem dźwiękowym: Baterie pilota są rozładowane; wymień baterie. Pilot nie został prawidłowo ustawiony względem odbiornika na urządzeniu; włącz pilota i powtórz operację wskazując nim we właściwym kierunku. Istnieją przeszkody (zasłony, przepierzenia itp.) pomiędzy pilotem a urządzeniem; powtórz operację po usunięciu przeszkód. Odbiornik na urządzeniu bądź pilot są wystawione na intensywne promieniowanie słoneczne; unikaj bezpośredniego działania światła słonecznego na urządzenie, zaciągnij zasłony bądź zamknij okiennice, albo teŝ przenieś pilota. Transmisja sygnału jest blokowana silnymi zakłóceniami elektromagnetycznymi; unikaj wysyłania sygnałów przy blisko pracujących komputerach bądź urządzeniach gospodarstwa domowego (słuŝących do przetwarzania Ŝywności, ekspresów do kawy itp.). Zakłócenia pilota mogą być teŝ powodowane przez telefony komórkowe i bezprzewodowe. Przy naciskaniu dowolnego przycisku funkcyjnego pilot pokazuje na wyświetlaczu Ŝądaną funkcję, lecz urządzenie nie odpowiada sygnałem dźwiękowym oraz nie wykonuje wybranej funkcji: Baterie pilota są rozładowane; wymień baterie. Pilot nie został prawidłowo ustawiony względem odbiornika na urządzeniu; wyłącz pilota i powtórz operację wskazując nim we właściwym kierunku. Istnieją przeszkody (zasłony, przepierzenia itp.) pomiędzy pilotem a urządzeniem; usuń przeszkody, ponownie wybierz daną funkcję i powtórz operację, wskazując pilotem we właściwym kierunku. Odbiornik na urządzeniu bądź pilot są wystawione na intensywne promieniowanie słoneczne; unikaj bezpośredniego działania światła słonecznego na PL POLSKI urządzenie, zaciągnij zasłony bądź zamknij okiennice, albo teŝ przenieś pilota. Transmisja sygnału jest blokowana silnymi zakłóceniami elektromagnetycznymi; unikaj wysyłania sygnałów przy blisko pracujących komputerach bądź urządzeniach gospodarstwa domowego (słuŝących do przetwarzania Ŝywności, ekspresów do kawy itp.). Zakłócenia pilota mogą być teŝ powodowane przez telefony komórkowe i bezprzewodowe. Wyświetlacz pilota nie zmienia się po naciśnięciu Ŝadnego z przycisków: Włączony jest symbol trójkąta 2 podczas transmisji innego sygnału; poczekaj na zniknięcie sygnału 2, a następnie powtórz operację. Klimatyzator nie uruchamia się: Główny wyłącznik jest wyłączony, przełącz go w pozycję ON. Bezpieczniki głównego wyłącznika są przepalone; wymień bezpieczniki. Odczekaj 3 minuty, aŝ upłynie czas ochrony przed częstym włączaniem spręŝarki. Wybrana temperatura jest wyŝsza od temperatury pomieszczenia (bądź niŝsza w trybie ogrzewania). Klimatyzator nie dostarcza wystarczającej ilości chłodu (bądź ciepła): Brak swobodnej cyrkulacji powietrza. Filtr jest zanieczyszczony, zmniejszając ilość powietrza. Czyszczenie filtra moŝe być wykonywane wyłącznie przez osoby przeszkolone Otwarte drzwi i/lub okna. Prędkość obrotowa wentylatora ustawiona na niską. Kierunek przepływu powietrza nie zapewnia optymalnej wentylacji. Wybrana temperatura nie jest właściwa. Z urządzenia wydobywa się lekka mgiełka: MoŜe mieć to miejsce podczas chłodzenia; jest to spowodowane zetknięciem się zimnego powietrza z powietrzem z pomieszczenia. Niewielki hałas po włączeniu urządzenia lub bezpośrednio po jego wyłączeniu: Jest on wydawany przez zaczynający krąŝyć czynnik chłodniczy bądź w wyniku regulacji ciśnienia czynnika chłodniczego. Jest to objaw normalny. Wskaźnik P (zielony LED) migoce: Awaria systemu. Skontaktuj się z serwisem po sprawdzeniu, czy: Cyrkulacja powietrza przebiega swobodnie. WęŜownica jednostki zewnętrznej nie jest zasłonięta, co powoduje znaczącą redukcję cyrkulacji powietrza. Przewód odprowadzenia skroplin nie jest zapchany. Opis kodów błędów, które naleŝy przekazać serwisowi, zawarty jest w instrukcji instalacji. Po skorygowaniu potencjalnych usterek uruchom klimatyzator ponownie. Urządzenie wydaje nieprzyjemne zapachy: MoŜe być to wywołane przez substancje odkładające się na filtrach powietrza, a potem emitowane do wnętrza pomieszczenia podczas pracy klimatyzatora. Wyłącz urządzenie i skontaktuj się z centrum serwisowym celem przeprowadzenia czyszczenia filtra. Ponownie uruchom urządzenie w trybie wentylacji i otwórz okna, aby przewietrzyć pomieszczenie. Urządzenie wydaje dziwne dźwięki: Czasami urządzenie wydaje dziwne dźwięki przy uruchomieniu, podczas pracy bądź po zatrzymaniu. Są one z reguły wywołane zmianami temperatury elementów plastikowych. PL 11

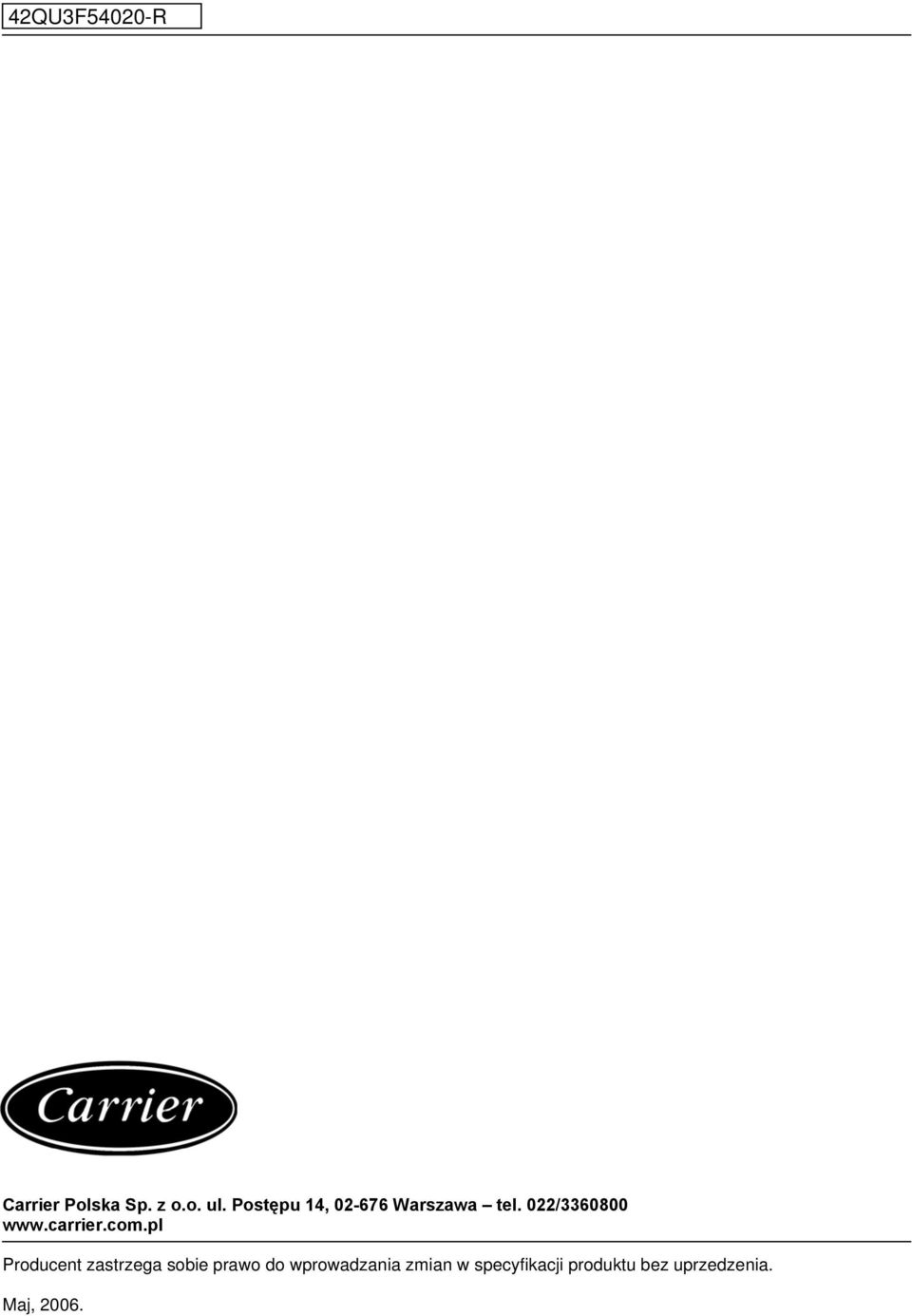

13 42QU3F54020-R Carrier Polska Sp. z o.o. ul. Postępu 14, Warszawa tel. 022/ Producent zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu bez uprzedzenia. Maj, 2006.
