1 PROJEKT BUDOWLANY laboratorium nr 201 ZAKŁADU MIKROBIOANALITYKI WYDZIAŁU CHEMICZNEGO POLITECHNIKI WARSZAWSKIEJ INSTALACJE SANITARNE Adres inwestycji: Warszawa, ul. Noakowskiego 3 Inwestor: Politechnika Warszawska Warszawa, Plac Politechniki 1 Jednostka projektowa: PRACOWNIA PROJEKTOWA SANAR S.C Warszawa ul. Na Uboczu 24/30 Projektant: mgr inż. Andrzej Łukomski Uprawnienia projektowe nr ST-641/82 Sprawdzający: mgr inż. Andrzej Lewandowski Uprawnienia projektowe nr ST-654/87 Data opracowania: marzec 2011

Noakowskiego 3 Inwestor: Politechnika Warszawska 00-661 Warszawa, Plac Politechniki 1 Jednostka projektowa: PRACOWNIA PROJEKTOWA

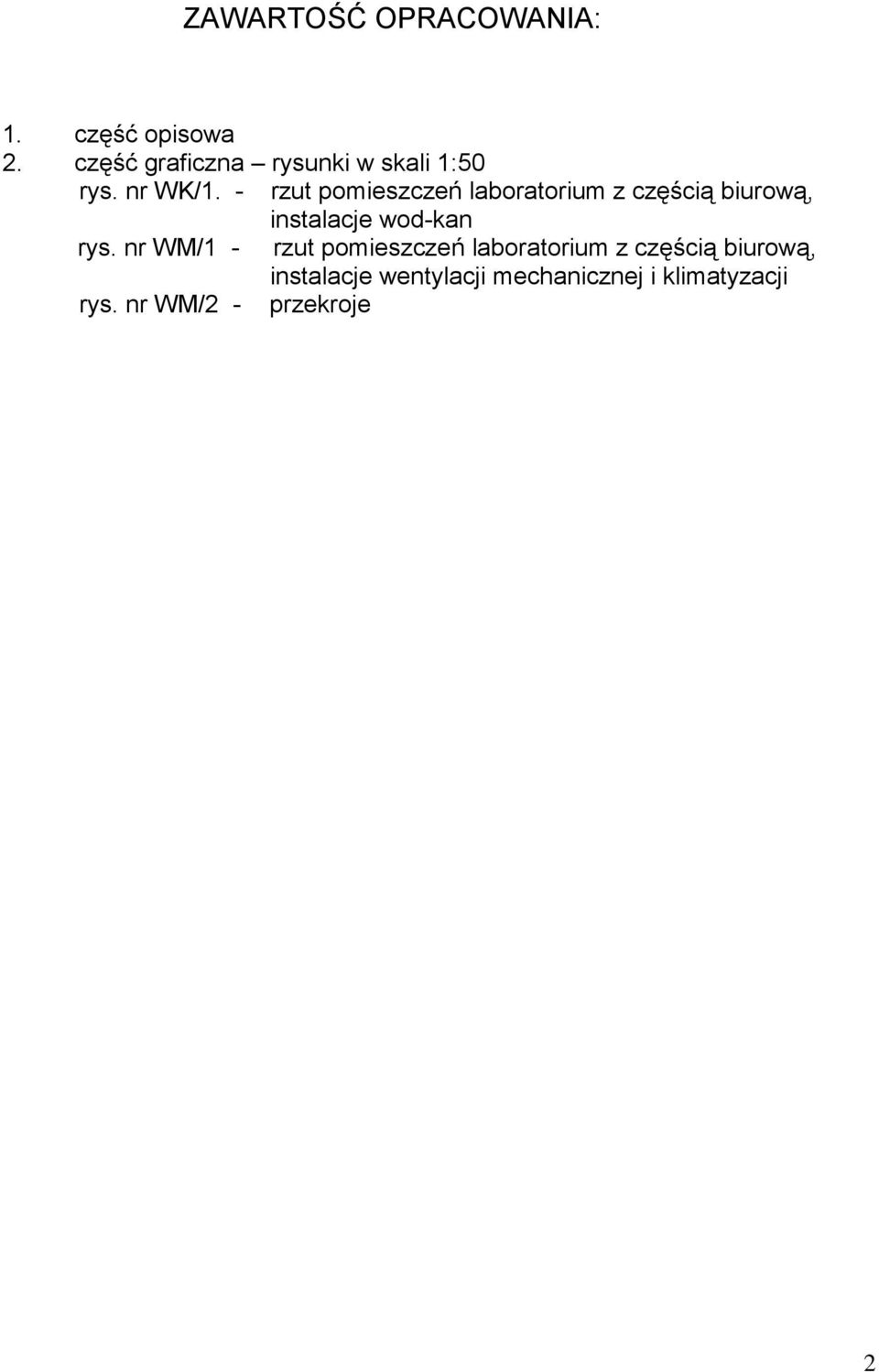

2 ZAWARTOŚĆ OPRACOWANIA: 1. część opisowa 2. część graficzna rysunki w skali 1:50 rys. nr WK/1. - rzut pomieszczeń laboratorium z częścią biurową, instalacje wod-kan rys. nr WM/1 - rzut pomieszczeń laboratorium z częścią biurową, instalacje wentylacji mechanicznej i klimatyzacji rys. nr WM/2 - przekroje 2

- rzut pomieszczeń laboratorium z częścią biurową, instalacje wod-kan rys.

3 Spis treści OPIS TECHNICZNY 1. Przedmiot działalności: 2. Ogólny opis prowadzonych prac: 3. Opis pomieszczeń, planowane przekształcenia: 4. Zatrudnienie: 5. Planowane umeblowanie i wyposażenie 6. Projektowane instalacje 6.1. Instalacja wody zimnej 6.2. Instalacja wody ciepłej 6.3. Instalacja kanalizacji 6.4. Instalacja wentylacji mechanicznej 6.5. Instalacja klimatyzacji 3

Planowane umeblowanie i wyposażenie 6. Projektowane instalacje 6.1. Instalacja wody zimnej 6.

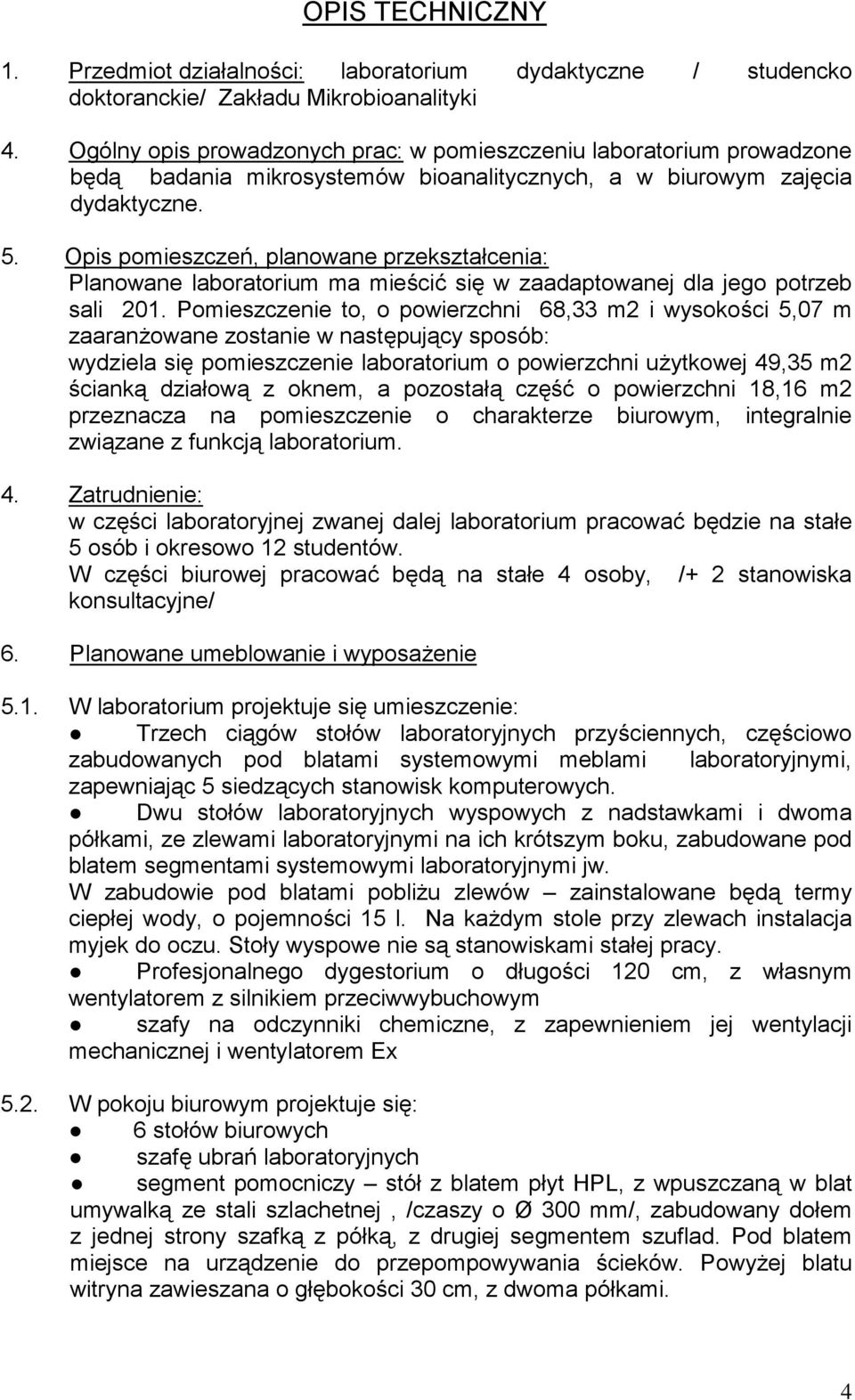

4 OPIS TECHNICZNY 1. Przedmiot działalności: laboratorium dydaktyczne / studencko doktoranckie/ Zakładu Mikrobioanalityki 4. Ogólny opis prowadzonych prac: w pomieszczeniu laboratorium prowadzone będą badania mikrosystemów bioanalitycznych, a w biurowym zajęcia dydaktyczne. 5. Opis pomieszczeń, planowane przekształcenia: Planowane laboratorium ma mieścić się w zaadaptowanej dla jego potrzeb sali 201. Pomieszczenie to, o powierzchni 68,33 m2 i wysokości 5,07 m zaaranżowane zostanie w następujący sposób: wydziela się pomieszczenie laboratorium o powierzchni użytkowej 49,35 m2 ścianką działową z oknem, a pozostałą część o powierzchni 18,16 m2 przeznacza na pomieszczenie o charakterze biurowym, integralnie związane z funkcją laboratorium. 4. Zatrudnienie: w części laboratoryjnej zwanej dalej laboratorium pracować będzie na stałe 5 osób i okresowo 12 studentów. W części biurowej pracować będą na stałe 4 osoby, /+ 2 stanowiska konsultacyjne/ 6. Planowane umeblowanie i wyposażenie 5.1. W laboratorium projektuje się umieszczenie: Trzech ciągów stołów laboratoryjnych przyściennych, częściowo zabudowanych pod blatami systemowymi meblami laboratoryjnymi, zapewniając 5 siedzących stanowisk komputerowych. Dwu stołów laboratoryjnych wyspowych z nadstawkami i dwoma półkami, ze zlewami laboratoryjnymi na ich krótszym boku, zabudowane pod blatem segmentami systemowymi laboratoryjnymi jw. W zabudowie pod blatami pobliżu zlewów zainstalowane będą termy ciepłej wody, o pojemności 15 l. Na każdym stole przy zlewach instalacja myjek do oczu. Stoły wyspowe nie są stanowiskami stałej pracy. Profesjonalnego dygestorium o długości 120 cm, z własnym wentylatorem z silnikiem przeciwwybuchowym szafy na odczynniki chemiczne, z zapewnieniem jej wentylacji mechanicznej i wentylatorem Ex 5.2. W pokoju biurowym projektuje się: 6 stołów biurowych szafę ubrań laboratoryjnych segment pomocniczy stół z blatem płyt HPL, z wpuszczaną w blat umywalką ze stali szlachetnej, /czaszy o Ø 300 mm/, zabudowany dołem z jednej strony szafką z półką, z drugiej segmentem szuflad. Pod blatem miejsce na urządzenie do przepompowywania ścieków. Powyżej blatu witryna zawieszana o głębokości 30 cm, z dwoma półkami. 4

Opis pomieszczeń, planowane przekształcenia: Planowane laboratorium ma mieścić się w zaadaptowanej dla jego potrzeb sali 201.

5 W witrynie, nad umywalką umieszczona będzie terma elektryczna o pojemności 5l z filtrem do wody pitnej. 6. Projektowane instalacje Projektuje się wykonanie w pomieszczeniach instalacji sanitarnych: - instalacji wody zimnej - instalacji wody ciepłej /zasilanej z term elektrycznych/ - instalacji kanalizacyjnej - instalacja wentylacji mechanicznej - instalacja klimatyzacji pomieszczenia biurowego 6.1. Instalacja wody zimnej Projektuje się doprowadzenie wody zimnej do digestoriów, zlewów laboratoryjnych, umywalki, myjek do oczu oraz term elektrycznych. Zasilanie wody podłączone będzie do odgałęzienia pozostawionego w ścianie w trakcie remontu sąsiedniego pomieszczenia. Instalacja wykonana będzie z rur z tworzywa sztucznego, zgrzewanych np. Aquatherm. Przewody do odbiorników w stołach wyspowych prowadzone będą w posadzce. Przewód do umywalki prowadzony będzie w obudowie kanałów wentylacyjnych. Na podejściach do wszystkich odbiorników oraz na w miejscu włączenia do istniejącej instalacji zamontować należy zawory odcinające kulowe. Podejścia do armatury w stołach wyspowych i do umywalki od dołu. Armatura sztorcowa. Zasilenie odbiorów w digestorium pod blatem, z zaworami odcinającymi w listwie blatu Instalacja wody ciepłej Ciepła woda doprowadzona będzie do baterii zlewów oraz umywalki. Przygotowywana będzie w termach pojemnościowych zamontowanych pod zlewami /poj. 15l/ i nad umywalką /5l/. Termy w wykonaniu ciśnieniowym. Instalacja wykonana będzie z rur z tworzywa sztucznego zgrzewanych np. Aquatherm, do ciepłej wody Instalacja kanalizacji Odprowadzenie ścieków podłączone będzie do odgałęzienia pozostawionego w ścianie w trakcie remontu sąsiedniego pomieszczenia. Jest to instalacja kanalizacji technologicznej. Ze względu na brak w sąsiedztwie kanalizacji sanitarnej oraz niewielką ilość ścieków z umywalki /woda bez fekaliów/ odpływ podłączony zostanie do instalacji technologicznej. Instalacja wykonana będzie z rur z PCV. Dla odprowadzenia ścieków od zlewów w stołach wyspowych oraz umywalki zastosowane zostaną urządzenia do przepompowywania ścieków, zamontowane w szafkach. Przewód odpływowy od umywalki prowadzony będzie w obudowie kanałów wentylacyjnych. 5

kanalizacyjnej - instalacja wentylacji mechanicznej - instalacja klimatyzacji pomieszczenia biurowego 6.1.

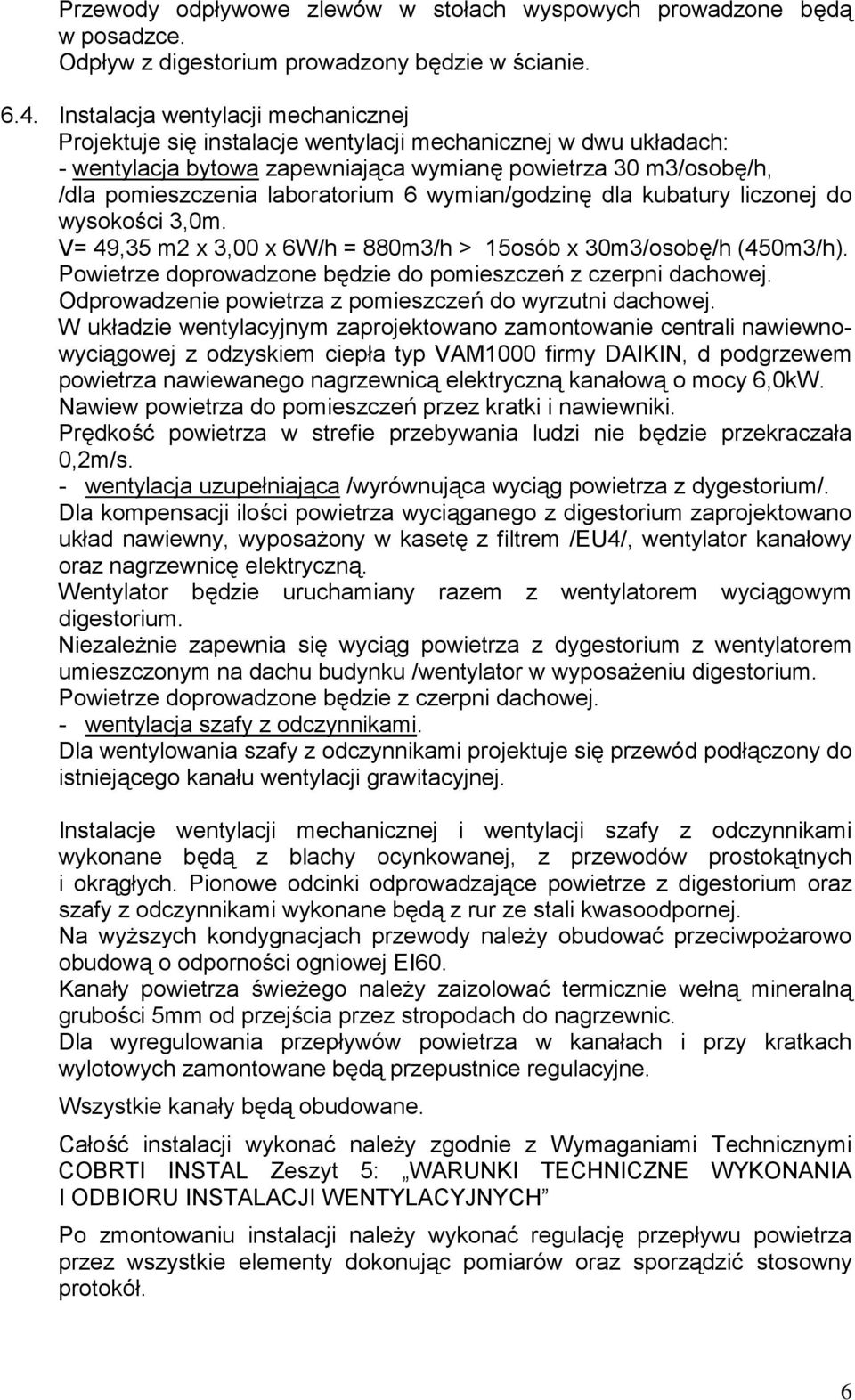

6 Przewody odpływowe zlewów w stołach wyspowych prowadzone będą w posadzce. Odpływ z digestorium prowadzony będzie w ścianie Instalacja wentylacji mechanicznej Projektuje się instalacje wentylacji mechanicznej w dwu układach: - wentylacja bytowa zapewniająca wymianę powietrza 30 m3/osobę/h, /dla pomieszczenia laboratorium 6 wymian/godzinę dla kubatury liczonej do wysokości 3,0m. V= 49,35 m2 x 3,00 x 6W/h = 880m3/h > 15osób x 30m3/osobę/h (450m3/h). Powietrze doprowadzone będzie do pomieszczeń z czerpni dachowej. Odprowadzenie powietrza z pomieszczeń do wyrzutni dachowej. W układzie wentylacyjnym zaprojektowano zamontowanie centrali nawiewnowyciągowej z odzyskiem ciepła typ VAM1000 firmy DAIKIN, d podgrzewem powietrza nawiewanego nagrzewnicą elektryczną kanałową o mocy 6,0kW. Nawiew powietrza do pomieszczeń przez kratki i nawiewniki. Prędkość powietrza w strefie przebywania ludzi nie będzie przekraczała 0,2m/s. - wentylacja uzupełniająca /wyrównująca wyciąg powietrza z dygestorium/. Dla kompensacji ilości powietrza wyciąganego z digestorium zaprojektowano układ nawiewny, wyposażony w kasetę z filtrem /EU4/, wentylator kanałowy oraz nagrzewnicę elektryczną. Wentylator będzie uruchamiany razem z wentylatorem wyciągowym digestorium. Niezależnie zapewnia się wyciąg powietrza z dygestorium z wentylatorem umieszczonym na dachu budynku /wentylator w wyposażeniu digestorium. Powietrze doprowadzone będzie z czerpni dachowej. - wentylacja szafy z odczynnikami. Dla wentylowania szafy z odczynnikami projektuje się przewód podłączony do istniejącego kanału wentylacji grawitacyjnej. Instalacje wentylacji mechanicznej i wentylacji szafy z odczynnikami wykonane będą z blachy ocynkowanej, z przewodów prostokątnych i okrągłych. Pionowe odcinki odprowadzające powietrze z digestorium oraz szafy z odczynnikami wykonane będą z rur ze stali kwasoodpornej. Na wyższych kondygnacjach przewody należy obudować przeciwpożarowo obudową o odporności ogniowej EI60. Kanały powietrza świeżego należy zaizolować termicznie wełną mineralną grubości 5mm od przejścia przez stropodach do nagrzewnic. Dla wyregulowania przepływów powietrza w kanałach i przy kratkach wylotowych zamontowane będą przepustnice regulacyjne. Wszystkie kanały będą obudowane. Całość instalacji wykonać należy zgodnie z Wymaganiami Technicznymi COBRTI INSTAL Zeszyt 5: WARUNKI TECHNICZNE WYKONANIA I ODBIORU INSTALACJI WENTYLACYJNYCH Po zmontowaniu instalacji należy wykonać regulację przepływu powietrza przez wszystkie elementy dokonując pomiarów oraz sporządzić stosowny protokół. 6

6 wymian/godzinę dla kubatury liczonej do wysokości 3,0m. V= 49,35 m2 x 3,00 x 6W/h = 880m3/h > 15osób x 30m3/osobę/h (450m3/h). Powietrze doprowadzone będzie do pomieszczeń z czerpni dachowej.

7 Wszystkie użyte materiały i urządzenia powinny być niepalne oraz posiadać certyfikaty zgodności, dopuszczenia lub atesty Instalacja klimatyzacji W pomieszczeniu biurowym projektuje się klimatyzację przewidzianą jako opcję. Klimatyzacja ma działać w obiegu zamkniętym z zastosowaniem klimatyzatora podsufitowego chłodzącego. Jednostka wewnętrzna zamontowana zostanie na obudowie instalacji wentylacji. Jednostka zewnętrzna zamontowana będzie na dachu budynku. Jako jednostkę wewnętrzną przykładowo dobrano klimatyzator typ FHQ50B o mocy chłodniczej 5kW, współpracujący jednostką zewnętrzną RKS50. Czynnikiem chłodniczym będzie freon R410A. Instalacja czynnika chłodniczego wykonana będzie z rur miedzianych bez szwu, z miedzi beztlenowej odtlenionych kwasem fosforowym. Połączenia wykonywane będą przez lutowanie. Wszystkie przewody i armatura izolowana będzie otulinami Thermaflex AF grubości: Dla rur 6mm - 9mm, pozostałe 13mm. Przewody na zewnątrz budynku zaizolować należy izolacją grubości 20mm. Przewody do jednostki zewnętrznej prowadzone będą w istniejącym kanale w ścianie budynku. Montaż urządzeń oraz instalacji należy wykonać zgodnie z instrukcjami producenta. Dla regulacji pracy klimatyzatora na ścianie zamontowany będzie sterownik przewodowy. 7

Klimatyzacja ma działać w obiegu zamkniętym z zastosowaniem klimatyzatora podsufitowego chłodzącego. Jednostka wewnętrzna zamontowana zostanie na obudowie instalacji wentylacji.
