Tytuł: INSTRUKCJA OBSŁUGI ELEKTRONICZNEGO WIELOTARYFOWEGO LICZNIKA KILOWATOGODZIN PRĄDU 3-FAZOWEGO TYPU sea

Transkrypt

1 Zakład Elektronicznych Urządzeń Pomiarowych POZYTON Sp. z o.o Częstochowa ul. Staszica 8 tel.: , tel./fax: , pozyton@pozyton.com.pl Tytuł: INSTRUKCJA OBSŁUGI ELEKTRONICZNEGO WIELOTARYFOWEGO LICZNIKA KILOWATOGODZIN PRĄDU 3-FAZOWEGO TYPU sea Typ: sea dotyczy licznika powyŝej nr seryjnego Wersja wykonania : BEZPOŚREDNI 3x230/400 V 5(50) A 50 Hz PÓŁPOŚREDNI 3x230/400 V 5(6) A 50 Hz PÓŁPOŚREDNI 3x230/400 V 5(10) A 50 Hz POŚREDNI 3x58/100 V 5(6) A 50 Hz POŚREDNI 3x58/100 V 5(10) A 50 Hz POŚREDNI 3x100 V 5(6) A 50 Hz POŚREDNI 3x100 V 5(10) A 50 Hz Wersja instrukcji: TK/3001/013/012 Dokument zawiera 41 stron.

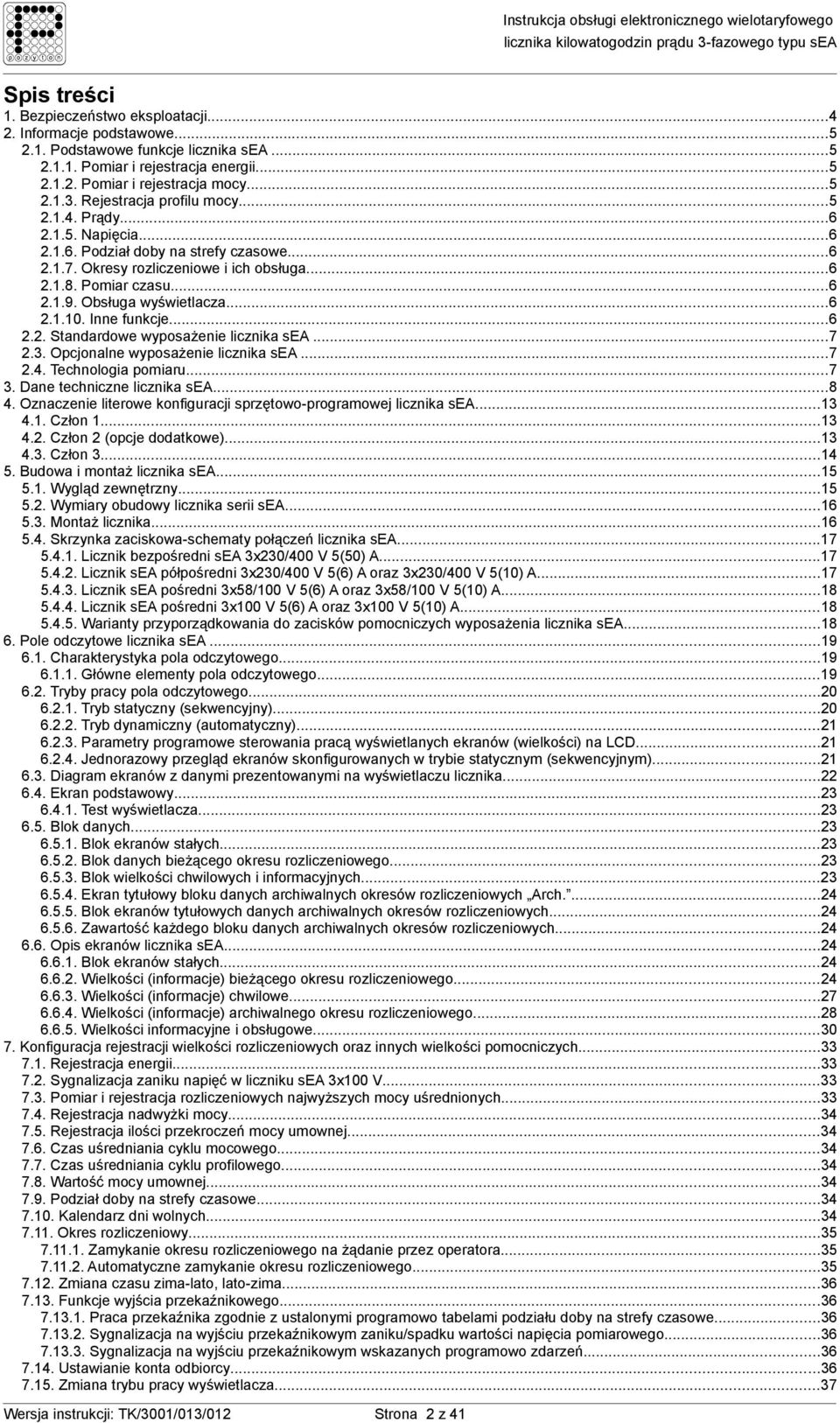

2 Spis treści 1. Bezpieczeństwo eksploatacji Informacje podstawowe Podstawowe funkcje licznika sea Pomiar i rejestracja energii Pomiar i rejestracja mocy Rejestracja profilu mocy Prądy Napięcia Podział doby na strefy czasowe Okresy rozliczeniowe i ich obsługa Pomiar czasu Obsługa wyświetlacza Inne funkcje Standardowe wyposaŝenie licznika sea Opcjonalne wyposaŝenie licznika sea Technologia pomiaru Dane techniczne licznika sea Oznaczenie literowe konfiguracji sprzętowo-programowej licznika sea Człon Człon 2 (opcje dodatkowe) Człon Budowa i montaŝ licznika sea Wygląd zewnętrzny Wymiary obudowy licznika serii sea MontaŜ licznika Skrzynka zaciskowa-schematy połączeń licznika sea Licznik bezpośredni sea 3x230/400 V 5(50) A Licznik sea półpośredni 3x230/400 V 5(6) A oraz 3x230/400 V 5(10) A Licznik sea pośredni 3x58/100 V 5(6) A oraz 3x58/100 V 5(10) A Licznik sea pośredni 3x100 V 5(6) A oraz 3x100 V 5(10) A Warianty przyporządkowania do zacisków pomocniczych wyposaŝenia licznika sea Pole odczytowe licznika sea Charakterystyka pola odczytowego Główne elementy pola odczytowego Tryby pracy pola odczytowego Tryb statyczny (sekwencyjny) Tryb dynamiczny (automatyczny) Parametry programowe sterowania pracą wyświetlanych ekranów (wielkości) na LCD Jednorazowy przegląd ekranów skonfigurowanych w trybie statycznym (sekwencyjnym) Diagram ekranów z danymi prezentowanymi na wyświetlaczu licznika Ekran podstawowy Test wyświetlacza Blok danych Blok ekranów stałych Blok danych bieŝącego okresu rozliczeniowego Blok wielkości chwilowych i informacyjnych Ekran tytułowy bloku danych archiwalnych okresów rozliczeniowych Arch Blok ekranów tytułowych danych archiwalnych okresów rozliczeniowych Zawartość kaŝdego bloku danych archiwalnych okresów rozliczeniowych Opis ekranów licznika sea Blok ekranów stałych Wielkości (informacje) bieŝącego okresu rozliczeniowego Wielkości (informacje) chwilowe Wielkości (informacje) archiwalnego okresu rozliczeniowego Wielkości informacyjne i obsługowe Konfiguracja rejestracji wielkości rozliczeniowych oraz innych wielkości pomocniczych Rejestracja energii Sygnalizacja zaniku napięć w liczniku sea 3x100 V Pomiar i rejestracja rozliczeniowych najwyŝszych mocy uśrednionych Rejestracja nadwyŝki mocy Rejestracja ilości przekroczeń mocy umownej Czas uśredniania cyklu mocowego Czas uśredniania cyklu profilowego Wartość mocy umownej Podział doby na strefy czasowe Kalendarz dni wolnych Okres rozliczeniowy Zamykanie okresu rozliczeniowego na Ŝądanie przez operatora Automatyczne zamykanie okresu rozliczeniowego Zmiana czasu zima-lato, lato-zima Funkcje wyjścia przekaźnikowego Praca przekaźnika zgodnie z ustalonymi programowo tabelami podziału doby na strefy czasowe Sygnalizacja na wyjściu przekaźnikowym zaniku/spadku wartości napięcia pomiarowego Sygnalizacja na wyjściu przekaźnikowym wskazanych programowo zdarzeń Ustawianie konta odbiorcy Zmiana trybu pracy wyświetlacza...37 Wersja instrukcji: TK/3001/013/012 Strona 2 z 41

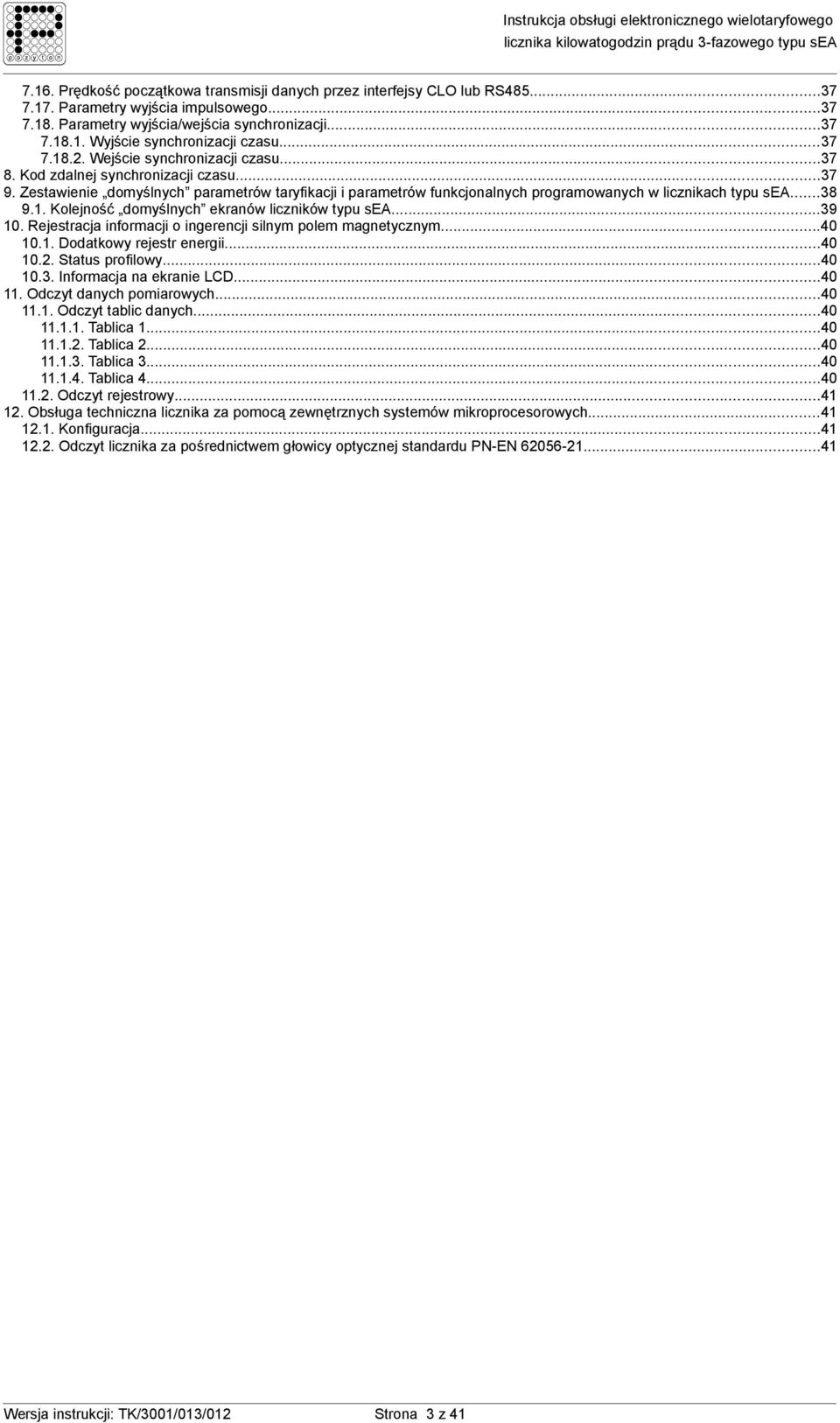

3 7.16. Prędkość początkowa transmisji danych przez interfejsy CLO lub RS Parametry wyjścia impulsowego Parametry wyjścia/wejścia synchronizacji Wyjście synchronizacji czasu Wejście synchronizacji czasu Kod zdalnej synchronizacji czasu Zestawienie domyślnych parametrów taryfikacji i parametrów funkcjonalnych programowanych w licznikach typu sea Kolejność domyślnych ekranów liczników typu sea Rejestracja informacji o ingerencji silnym polem magnetycznym Dodatkowy rejestr energii Status profilowy Informacja na ekranie LCD Odczyt danych pomiarowych Odczyt tablic danych Tablica Tablica Tablica Tablica Odczyt rejestrowy Obsługa techniczna licznika za pomocą zewnętrznych systemów mikroprocesorowych Konfiguracja Odczyt licznika za pośrednictwem głowicy optycznej standardu PN-EN Wersja instrukcji: TK/3001/013/012 Strona 3 z 41

4 1. Bezpieczeństwo eksploatacji Podczas eksploatacji licznika sea zawsze naleŝy przestrzegać następujących zasad bezpieczeństwa: przed przystąpieniem do czynności montaŝowych sprawdzić obecność napięć w obwodach układu pomiarowego; wszystkie prace montaŝowe wykonywać po wyłączeniu napięć pomiarowych; w układach półpośrednich i pośrednich naleŝy zewrzeć obwody wtórne przekładników prądowych poprzez zwarcie mostków w skrzynce SKa; podłączenia licznika dokonywać zgodnie z instrukcją obsługi i schematem połączeń; po zakończeniu prac montaŝowych załączyć napięcia, a w układach półpośrednich i pośrednich załączyć obwody prądowe poprzez rozwarcie mostków w skrzynce SKa; wszystkie prace w układzie pomiarowym muszą być wykonywane przez wykwalifikowany technicznie i odpowiednio przeszkolony personel, zgodnie z przepisami BHP. Wersja instrukcji: TK/3001/013/012 Strona 4 z 41

5 2. Informacje podstawowe Elektroniczny licznik typu sea słuŝy do pomiaru energii elektrycznej czynnej prądu trójfazowego w klasie dokładności 1. sea to licznik wielotaryfowy z wewnętrznym przełączaniem stref czasowych, wyposaŝony w podtrzymywany bateryjnie zegar czasu rzeczywistego oraz pamięci nieulotne EEPROM i Flash do zapisu zmierzonych wielkości, nastaw i parametrów. Licznik sea wyposaŝony jest w dedykowany wyświetlacz typu LCD, pozwalający na sekwencyjne wyświetlanie większości rejestrowanych stanów i wielkości. Licznik sea posiada moŝliwość komunikowania się z urządzeniami zewnętrznymi za pośrednictwem zaimplementowanych sprzętowo i programowo interfejsów komunikacyjnych: podstawowego (optyczny zgodny ze standardem PN-EN ) oraz dodatkowego (CLO lub RS485). Dzięki nowoczesnej konstrukcji układów licznika sea, opartych na systemie mikroprocesorowym i wbudowanych układach transmisyjnych, licznik ten moŝe stanowić integralny element systemów bilansowych i sumujących oraz rozliczeniowych zuŝycia mocy i energii elektrycznej. Konstrukcja urządzenia zapewnia uŝytkownikowi wysoką dokładność pomiarów, redukcję kosztów energii, ograniczenie strat energii, wprowadzenie ofertowego rynku energii w trybie on-line i wiele innych udogodnień, będących odpowiedzią na warunki nowego prawa energetycznego. Licznik sea jest urządzeniem, które pod względem właściwości eksploatacyjno-uŝytkowych znacznie przewyŝszają trójfazowy licznik indukcyjny. MoŜe stanowić skuteczne narzędzie w walce z nielegalnym poborem energii elektrycznej i stratami w sieciach nn Podstawowe funkcje licznika sea Pomiar i rejestracja energii Pomiar energii elektrycznej trójfazowej w klasie 1, zgodnie z normą PN-EN , w układach: bezpośrednim, półpośrednim, pośrednim; pomiar, rejestracja i wyświetlanie energii elektrycznej z podziałem na 4 strefy czasowe, zgodnie z rocznym programem podziału doby na strefy czasowe; rejestracja oraz wyświetlanie bezstrefowego i strefowych stanów liczydeł energii elektrycznej z dwunastu ostatnich okresów rozliczeniowych Pomiar i rejestracja mocy Pomiar, rejestracja i wyświetlanie trzech najwyŝszych mocy uśrednionych w 15-, 30- lub 60-minutowych cyklach pomiarowych ze znacznikiem daty i czasu; rejestracja i wyświetlanie trzech najwyŝszych mocy uśrednionych w 15-, 30- lub 60-minutowych cyklach pomiarowych ze znacznikiem daty i czasu, dla kaŝdego z dwunastu ostatnich okresów rozliczeniowych; wyświetlanie aktualnej narastającej uśrednionej mocy czynnej z bieŝącą minutą cyklu; pomiar i wyświetlanie wartości chwilowych mocy czynnej dla poszczególnych faz; pomiar i wyświetlanie wartości chwilowej mocy czynnej sumarycznej; rejestracja i wyświetlanie ilości przekroczeń mocy umownej; rejestracja i wyświetlanie wartości nadwyŝek mocy Rejestracja profilu mocy Pomiar i rejestracja mocy uśrednionych w 15, 30 lub 60 minutowych cyklach pomiarowych ze znacznikiem daty i czasu. Konstrukcja licznika dopuszcza zarejestrowanie cykli pomiarowych i ich zapis do pamięci nieulotnej wraz ze statusem zdarzeń dla kaŝdego cyklu obejmującego informacje: zanik napięcia pomiarowego w fazie L1, L2, L3; obowiązująca w danym cyklu strefa czasowa (T1, T2, T3 lub T4); zamknięcie okresu rozliczeniowego; działanie silnego zewnętrznego pola magnetycznego; programowanie i parametryzacja; dla licznika pośredniego: informacja o przeciwnym przepływie energii. Wersja instrukcji: TK/3001/013/012 Strona 5 z 41

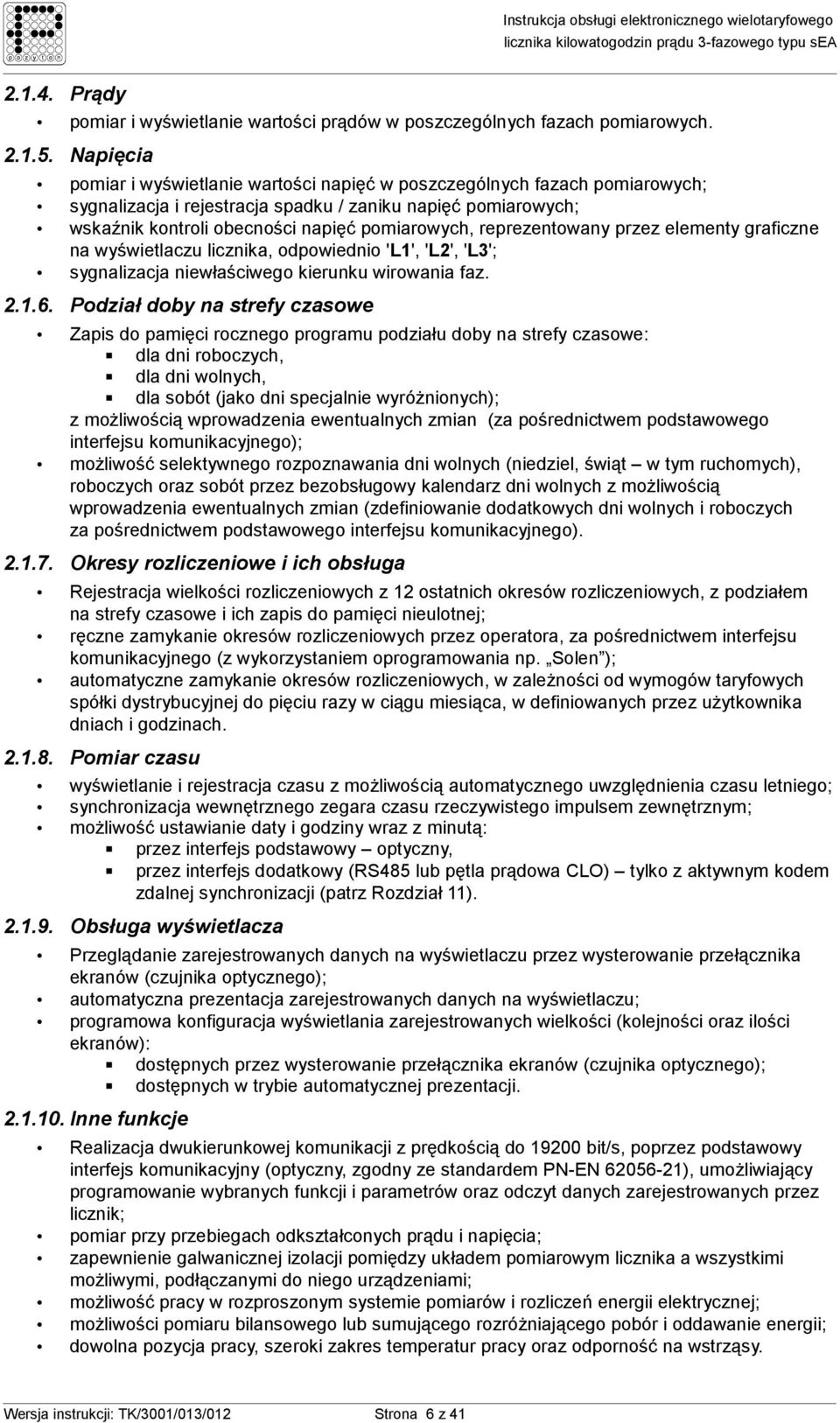

6 Prądy pomiar i wyświetlanie wartości prądów w poszczególnych fazach pomiarowych Napięcia pomiar i wyświetlanie wartości napięć w poszczególnych fazach pomiarowych; sygnalizacja i rejestracja spadku / zaniku napięć pomiarowych; wskaźnik kontroli obecności napięć pomiarowych, reprezentowany przez elementy graficzne na wyświetlaczu licznika, odpowiednio 'L1', 'L2', 'L3'; sygnalizacja niewłaściwego kierunku wirowania faz Podział doby na strefy czasowe Zapis do pamięci rocznego programu podziału doby na strefy czasowe: dla dni roboczych, dla dni wolnych, dla sobót (jako dni specjalnie wyróŝnionych); z moŝliwością wprowadzenia ewentualnych zmian (za pośrednictwem podstawowego interfejsu komunikacyjnego); moŝliwość selektywnego rozpoznawania dni wolnych (niedziel, świąt w tym ruchomych), roboczych oraz sobót przez bezobsługowy kalendarz dni wolnych z moŝliwością wprowadzenia ewentualnych zmian (zdefiniowanie dodatkowych dni wolnych i roboczych za pośrednictwem podstawowego interfejsu komunikacyjnego) Okresy rozliczeniowe i ich obsługa Rejestracja wielkości rozliczeniowych z 12 ostatnich okresów rozliczeniowych, z podziałem na strefy czasowe i ich zapis do pamięci nieulotnej; ręczne zamykanie okresów rozliczeniowych przez operatora, za pośrednictwem interfejsu komunikacyjnego (z wykorzystaniem oprogramowania np. Solen ); automatyczne zamykanie okresów rozliczeniowych, w zaleŝności od wymogów taryfowych spółki dystrybucyjnej do pięciu razy w ciągu miesiąca, w definiowanych przez uŝytkownika dniach i godzinach Pomiar czasu wyświetlanie i rejestracja czasu z moŝliwością automatycznego uwzględnienia czasu letniego; synchronizacja wewnętrznego zegara czasu rzeczywistego impulsem zewnętrznym; moŝliwość ustawianie daty i godziny wraz z minutą: przez interfejs podstawowy optyczny, przez interfejs dodatkowy (RS485 lub pętla prądowa CLO) tylko z aktywnym kodem zdalnej synchronizacji (patrz Rozdział 11) Obsługa wyświetlacza Przeglądanie zarejestrowanych danych na wyświetlaczu przez wysterowanie przełącznika ekranów (czujnika optycznego); automatyczna prezentacja zarejestrowanych danych na wyświetlaczu; programowa konfiguracja wyświetlania zarejestrowanych wielkości (kolejności oraz ilości ekranów): dostępnych przez wysterowanie przełącznika ekranów (czujnika optycznego); dostępnych w trybie automatycznej prezentacji Inne funkcje Realizacja dwukierunkowej komunikacji z prędkością do bit/s, poprzez podstawowy interfejs komunikacyjny (optyczny, zgodny ze standardem PN-EN ), umoŝliwiający programowanie wybranych funkcji i parametrów oraz odczyt danych zarejestrowanych przez licznik; pomiar przy przebiegach odkształconych prądu i napięcia; zapewnienie galwanicznej izolacji pomiędzy układem pomiarowym licznika a wszystkimi moŝliwymi, podłączanymi do niego urządzeniami; moŝliwość pracy w rozproszonym systemie pomiarów i rozliczeń energii elektrycznej; moŝliwości pomiaru bilansowego lub sumującego rozróŝniającego pobór i oddawanie energii; dowolna pozycja pracy, szeroki zakres temperatur pracy oraz odporność na wstrząsy. Wersja instrukcji: TK/3001/013/012 Strona 6 z 41

7 2.2. Standardowe wyposaŝenie licznika sea Wyjście kontrolne dioda LED impulsująca z określoną stałą (imp./kwh); przełącznik ekranów - czujnik optyczny słuŝący do sterowania pracą wyświetlacza licznika; pole odczytowe dedykowany, 8-pozycyjny wyświetlacz licznika, pozwalający na wyświetlanie większości rejestrowanych stanów i wielkości, za pomocą programu lub zewnętrznego impulsu świetlnego; podstawowy interfejs komunikacyjny (optyczny, zgodny ze standardem PN-EN ); dodatkowy interfejs komunikacyjny CLO lub RS485; wejście lub wyjście synchronizacji czasu; nadajnik impulsów reprezentujących wartość mierzonej energii, galwanicznie izolowany od obwodów licznika Opcjonalne wyposaŝenie licznika sea Wyjście przekaźnikowe przekaźnik jako wyjściowy układ sterujący Technologia pomiaru Pomiar energii wykonywany jest przez niezaleŝne próbkowanie z częstotliwością 2,5 khz napięcia i prądu poprzez przetwornik analogowo-cyfrowy. Wielkości próbkowane przesyłane są do cyfrowego procesora sygnałowego (Digital Signal Procesor DSP), który wylicza energię i przesyła wynik do mikrokontrolera. Mikrokontroler przetwarza otrzymany wynik i zapisuje dane do pamięci. Chwilową wartość mocy czynnej uzyskuje się przez wymnoŝenie chwilowych wartości napięcia i prądu. Dzielnik napięcia U1 Transformator prądowy Wyjście kontrolne LED CLO OPTO RS485 Interfejsy komunikacyjne Wyświetlacz LCD I1 RTC Dzielnik napięcia U2 Transformator prądowy ADC DSP CPU Pamięć EEPROM I2 Dzielnik napięcia Pamięć FLASH U3 I3 Transformator prądowy Wyjście impulsowe typu OC Wyjście przekaźnikowe Wyjście synchronizacji Wejście synchronizacji U1 U2 Ochrona przeciwprzepięciowa Zasilacz impulsowy Zasilanie elektroniki U3 Rysunek 1: Schemat blokowy licznika sea Wersja instrukcji: TK/3001/013/012 Strona 7 z 41

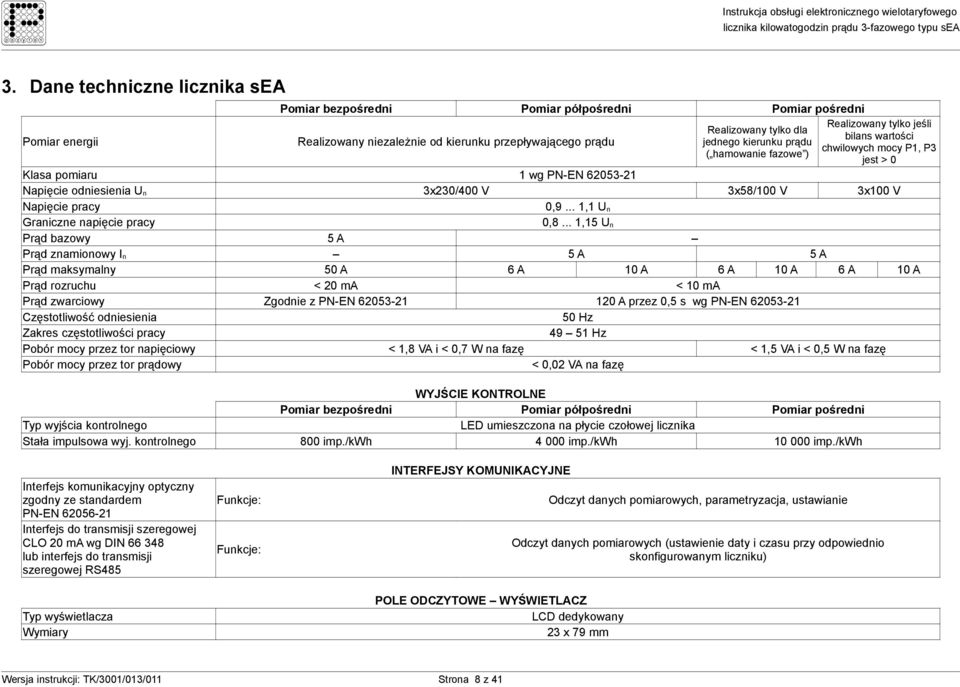

8 3. Dane techniczne licznika sea Pomiar energii Pomiar bezpośredni Pomiar półpośredni Pomiar pośredni Realizowany niezaleŝnie od kierunku przepływającego prądu Realizowany tylko dla jednego kierunku prądu ( hamowanie fazowe ) Realizowany tylko jeśli bilans wartości chwilowych mocy P1, P3 jest > 0 Klasa pomiaru 1 wg PN-EN Napięcie odniesienia U n 3x230/400 V 3x58/100 V 3x100 V Napięcie pracy 0,9... 1,1 U n Graniczne napięcie pracy 0,8... 1,15 U n Prąd bazowy 5 A Prąd znamionowy In 5 A 5 A Prąd maksymalny 50 A 6 A 10 A 6 A 10 A 6 A 10 A Prąd rozruchu < 20 ma < 10 ma Prąd zwarciowy Zgodnie z PN-EN A przez 0,5 s wg PN-EN Częstotliwość odniesienia 50 Hz Zakres częstotliwości pracy Hz Pobór mocy przez tor napięciowy < 1,8 VA i < 0,7 W na fazę < 1,5 VA i < 0,5 W na fazę Pobór mocy przez tor prądowy < 0,02 VA na fazę WYJŚCIE KONTROLNE Pomiar bezpośredni Pomiar półpośredni Pomiar pośredni Typ wyjścia kontrolnego LED umieszczona na płycie czołowej licznika Stała impulsowa wyj. kontrolnego 800 imp./kwh imp./kwh imp./kwh Interfejs komunikacyjny optyczny zgodny ze standardem PN-EN Interfejs do transmisji szeregowej CLO 20 ma wg DIN lub interfejs do transmisji szeregowej RS485 Typ wyświetlacza Wymiary Funkcje: Funkcje: INTERFEJSY KOMUNIKACYJNE POLE ODCZYTOWE WYŚWIETLACZ LCD dedykowany 23 x 79 mm Odczyt danych pomiarowych, parametryzacja, ustawianie Odczyt danych pomiarowych (ustawienie daty i czasu przy odpowiednio skonfigurowanym liczniku) Wersja instrukcji: TK/3001/013/011 Strona 8 z 41

9 WYJŚCIA Pomiar bezpośredni Pomiar półpośredni Pomiar pośredni Wyprowadzenie sygnału obowiązywania ustalonej programowo strefy czasowej, Funkcje: wyprowadzenie sygnału zaniku/obecności napięcia na ustalonej fazie, wyprowadzenie Wyjście przekaźnikowe (opcjonalne) sygnału dla ustalonej wartości mocy (P=0; P<0; P>0) ObciąŜalność zestyków przekaźnika: Maksymalnie 150 VA AC, 30 W DC Wartość napięcia zewnętrznego: Maksymalnie: 250 V AC, 24 V DC Napięcie maksymalne U max : 38 V DC 2 wyjścia transoptorowe typu otwarty kolektor Prąd maksymalny I max : Napięcie nominalne U nom : Prąd nominalny I nom : 20 ma 24 V DC 10 ma Funkcje wyjść: Wyjście impulsów energii czynnej Wyjście synchronizacji czasu Parametry wyjść ustalane programowo (na zamówienie): Polaryzacja impulsu: pozytywna (przepływ prądu) lub negatywna (przerwa w przepływie prądu) tylko wyjście synchronizacji Funkcje oraz parametry wyjść ustalane Impuls negatywny (przerwa w przepływie prądu) o czasie trwania 50 ms przez producenta (standardowe ustawienia): Stała wyjścia impulsowego 800 imp./kwh imp./kwh imp./kwh Dokładność pracy zegara licznika Podtrzymywanie pracy zegara licznika Ustawianie daty i czasu Synchronizacja RTC Wejście synchronizacji czasu ZEGAR CZASU RZECZYWISTEGO Lepsza niŝ ±0,5 s/dobę Bateria litowa: 10 lat gwarancji nieprzerwanej pracy Programowe: przez interfejs optyczny; interfejs RS485, CLO (tylko z aktywnym kodem zdalnej synchronizacji czasu). Zewnętrznym impulsem przez wejście synchronizacji czasu (Uwaga! Wejście synchronizacji dostępne jest zamiennie z wyjściem synchronizacji) Transoptorowe z zasilaniem zewnętrznym U max =38 V, I max =20 ma, U nom =24 V DC, I nom =10 ma impuls negatywny (przerwa w przepływie prądu) o czasie trwania 50 ms Wersja instrukcji: TK/3001/013/011 Strona 9 z 41

10 Strefy czasowe Czas cyklu mocowego Czas cyklu profilowego Ilość cykli pomiarowych rejestrowanych w profilu TARYFIKACJA 4 strefy czasowe programowalne z rozdzielczością do 1 godziny; 12 miesięcznych tabel dla dni roboczych; 12 miesięcznych tabel dla dni wolnych; 1 tabela roczna dla sobót 15, 30 lub 60 minut 15, 30 lub 60 minut 15 min. 560 dni Pojemność 30 min dni pamięci dla cyklu: 60 min dni Kalendarz dni wolnych Automatyczny z moŝliwością korekty Zamykanie okresu rozliczeniowego Automatycznie (do 5 razy w miesiącu w wyznaczonych programowo dniach i godzinach) lub przez operatora Formaty danych prezentowanych w polu odczytowym i odczytanych przez wybrany interfejs komunikacyjny Pomiar bezpośredni Pomiar półpośredni Pomiar pośredni Liczydła energii czynnej z jednostką pomiaru ,0 kwh 00000,00 kwh 0000,000 kwh NajwyŜsza uśredniona moc z jednostką pomiaru 00,000 kw 00,000 kw 0,0000 kw Wartości nadwyŝek mocy czynnej z jednostką pomiaru ,0 kw 00000,00 kw 0000,000 kw Licznik przekroczeń mocy czynnej umownej Materiał obudowy Klasa ochronności Ochrona przed wnikaniem pyłu i wody CięŜar PARAMETRY MECHANICZNE OBUDOWY ABS Wysokoudarowy, trudnopalny, samogasnący, powtórnie przetwarzalny wg normy DIN II IP51 wg PN-EN ~0,6 kg ZAKRESY TEMPERATUROWE Zakres temperatury pracy C Graniczny zakres temperatury pracy C Warunki składowania, transport C Wersja instrukcji: TK/3001/013/011 Strona 10 z 41

11 Wilgotność Środowisko mechaniczne Środowisko elektromagnetyczne WARUNKI PRACY <95% przy +25 C +40 C, bez kondensacji M1 E2 STABILNOŚĆ ELEKTRYCZNA Test izolacji wg PN-EN Test udarowy wg PN-EN KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA wg PN-EN NORMALNA POZYCJA PRACY Pionowa Dla torów prądowych (światło otworu zacisku) Dla torów napięciowych (średnica otworu zacisku) Dla zacisków dodatkowych (średnica otworu zacisku) Dla torów prądowych (głębokość otworu zacisku) Dla torów napięciowych (głębokość otworu zacisku) Dla zacisków dodatkowych (głębokość otworu zacisku) Przewody przyłączeniowe Maksymalna średnica przewodów przyłączeniowych bez izolacji 5,5 x 5,5 mm ø3 mm ø2,5 mm Maksymalna długość końcówek przewodów bez izolacji 10 mm 7 mm 6 mm Wersja instrukcji: TK/3001/013/011 Strona 11 z 41

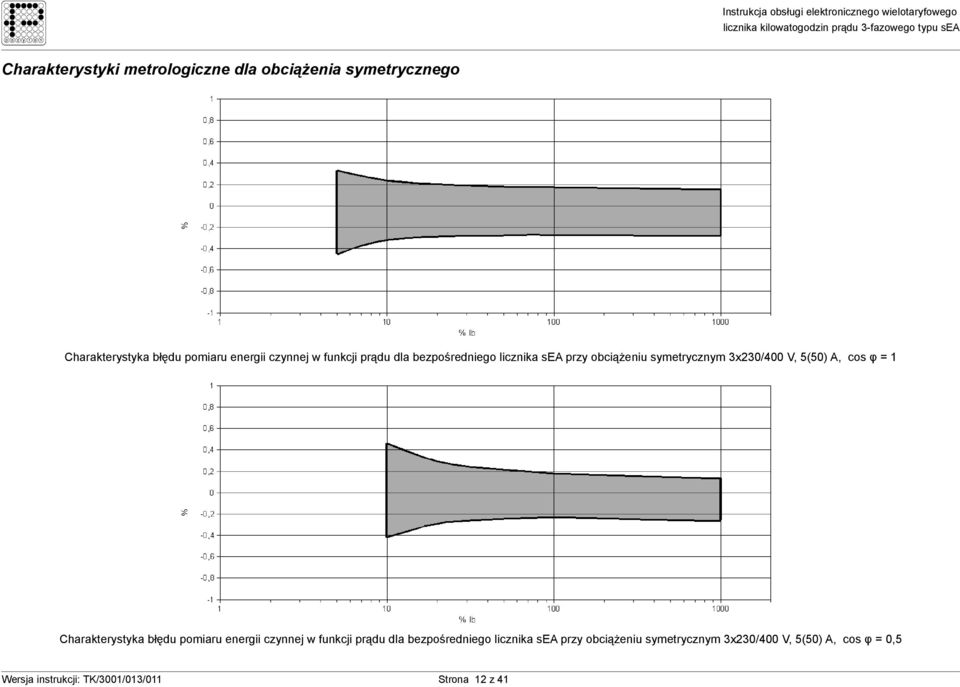

12 Charakterystyki metrologiczne dla obciąŝenia symetrycznego Charakterystyka błędu pomiaru energii czynnej w funkcji prądu dla bezpośredniego licznika sea przy obciąŝeniu symetrycznym 3x230/400 V, 5(50) A, cos φ = 1 Charakterystyka błędu pomiaru energii czynnej w funkcji prądu dla bezpośredniego licznika sea przy obciąŝeniu symetrycznym 3x230/400 V, 5(50) A, cos φ = 0,5 Wersja instrukcji: TK/3001/013/011 Strona 12 z 41

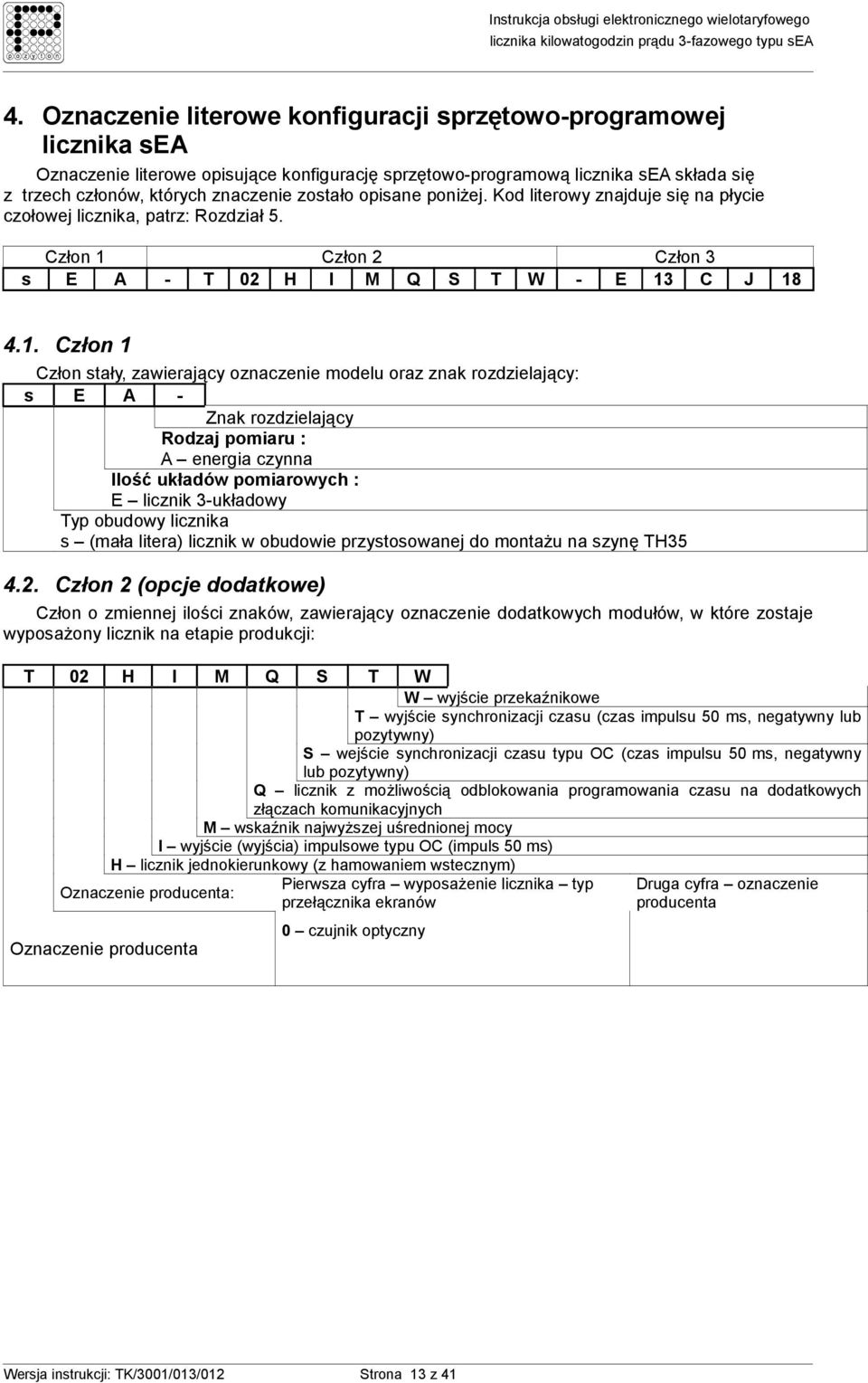

13 4. Oznaczenie literowe konfiguracji sprzętowo-programowej licznika sea Oznaczenie literowe opisujące konfigurację sprzętowo-programową licznika sea składa się z trzech członów, których znaczenie zostało opisane poniŝej. Kod literowy znajduje się na płycie czołowej licznika, patrz: Rozdział 5. Człon 1 Człon 2 Człon 3 s E A - T 02 H I M Q S T W - E 13 C J Człon 1 Człon stały, zawierający oznaczenie modelu oraz znak rozdzielający: s E A - Znak rozdzielający Rodzaj pomiaru : A energia czynna Ilość układów pomiarowych : E licznik 3-układowy Typ obudowy licznika s (mała litera) licznik w obudowie przystosowanej do montaŝu na szynę TH Człon 2 (opcje dodatkowe) Człon o zmiennej ilości znaków, zawierający oznaczenie dodatkowych modułów, w które zostaje wyposaŝony licznik na etapie produkcji: T 02 H I M Q S T W W wyjście przekaźnikowe T wyjście synchronizacji czasu (czas impulsu 50 ms, negatywny lub pozytywny) S wejście synchronizacji czasu typu OC (czas impulsu 50 ms, negatywny lub pozytywny) Q licznik z moŝliwością odblokowania programowania czasu na dodatkowych złączach komunikacyjnych M wskaźnik najwyŝszej uśrednionej mocy I wyjście (wyjścia) impulsowe typu OC (impuls 50 ms) H licznik jednokierunkowy (z hamowaniem wstecznym) Oznaczenie producenta: Oznaczenie producenta Pierwsza cyfra wyposaŝenie licznika typ przełącznika ekranów 0 czujnik optyczny Druga cyfra oznaczenie producenta Wersja instrukcji: TK/3001/013/012 Strona 13 z 41

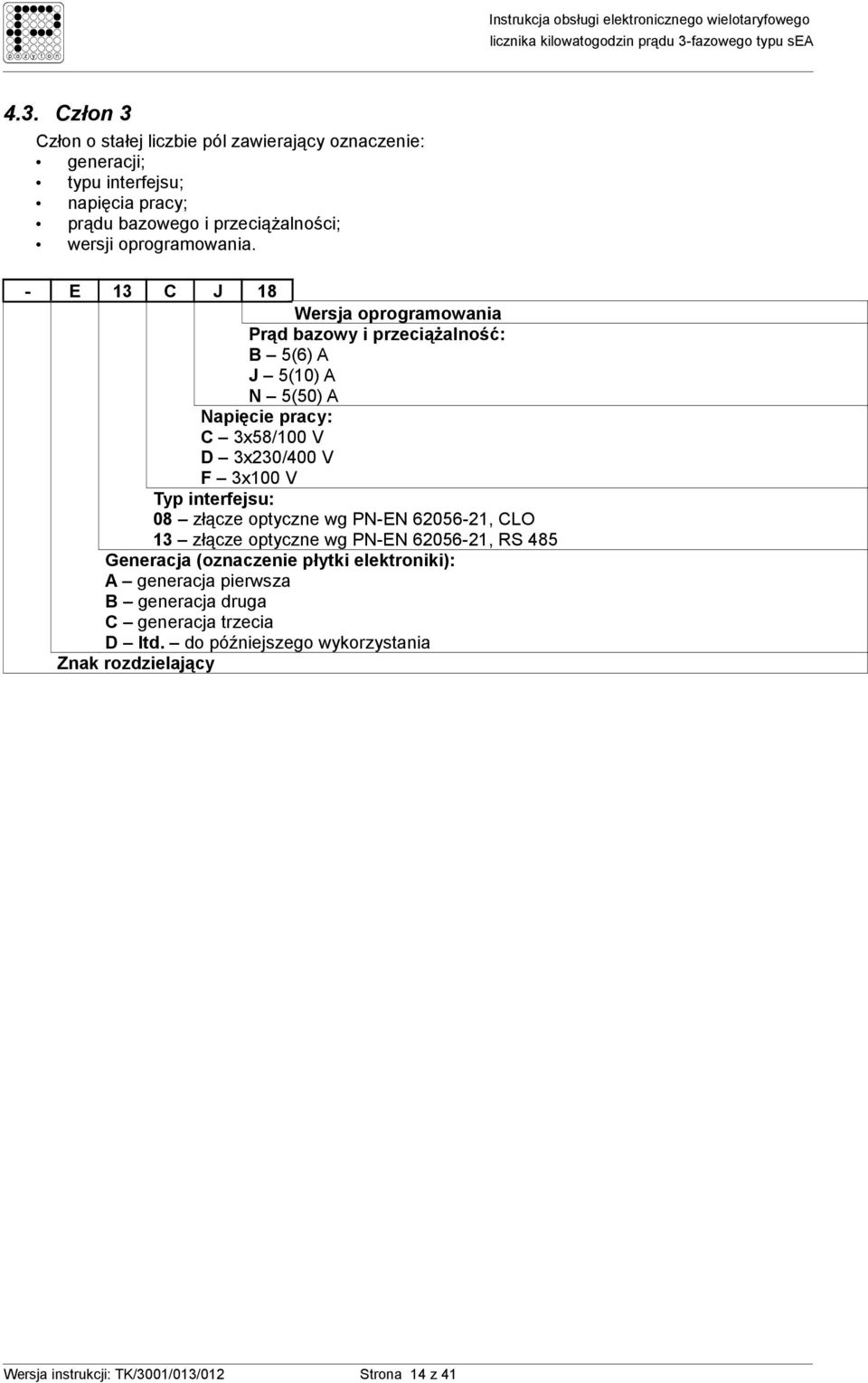

14 4.3. Człon 3 Człon o stałej liczbie pól zawierający oznaczenie: generacji; typu interfejsu; napięcia pracy; prądu bazowego i przeciąŝalności; wersji oprogramowania. - E 13 C J 18 Wersja oprogramowania Prąd bazowy i przeciąŝalność: B 5(6) A J 5(10) A N 5(50) A Napięcie pracy: C 3x58/100 V D 3x230/400 V F 3x100 V Typ interfejsu: 08 złącze optyczne wg PN-EN , CLO 13 złącze optyczne wg PN-EN , RS 485 Generacja (oznaczenie płytki elektroniki): A generacja pierwsza B generacja druga C generacja trzecia D Itd. do późniejszego wykorzystania Znak rozdzielający Wersja instrukcji: TK/3001/013/012 Strona 14 z 41

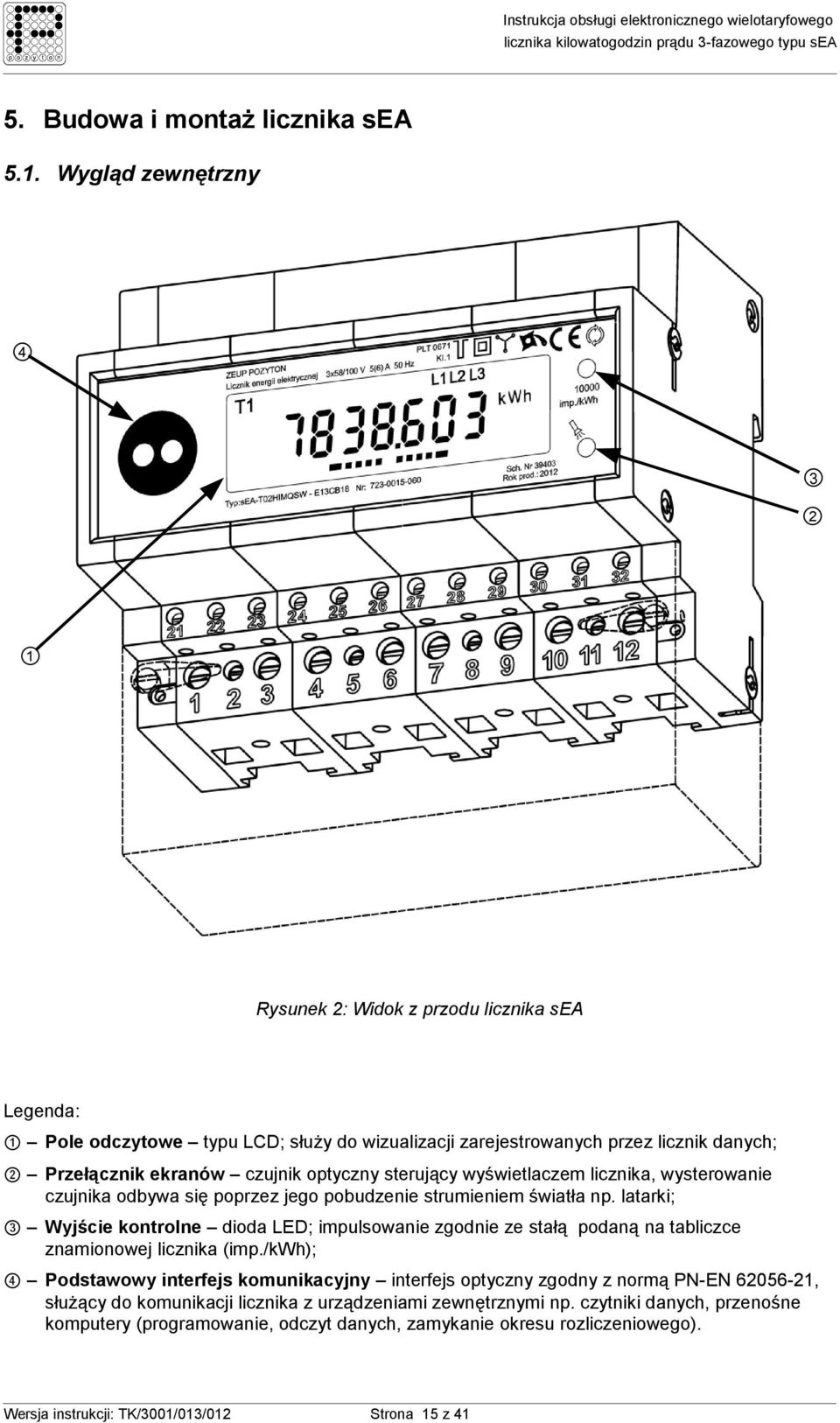

15 5. Budowa i montaŝ licznika sea 5.1. Wygląd zewnętrzny Rysunek 2: Widok z przodu licznika sea Legenda: 1 Pole odczytowe typu LCD; słuŝy do wizualizacji zarejestrowanych przez licznik danych; 2 Przełącznik ekranów czujnik optyczny sterujący wyświetlaczem licznika, wysterowanie czujnika odbywa się poprzez jego pobudzenie strumieniem światła np. latarki; 3 Wyjście kontrolne dioda LED; impulsowanie zgodnie ze stałą podaną na tabliczce znamionowej licznika (imp./kwh); 4 Podstawowy interfejs komunikacyjny interfejs optyczny zgodny z normą PN-EN , słuŝący do komunikacji licznika z urządzeniami zewnętrznymi np. czytniki danych, przenośne komputery (programowanie, odczyt danych, zamykanie okresu rozliczeniowego). Wersja instrukcji: TK/3001/013/012 Strona 15 z 41

16 5.2. Wymiary obudowy licznika serii sea 5.3. MontaŜ licznika Rysunek 3: Wymiary licznika sea Konstrukcja mechaniczna umoŝliwia montaŝ licznika na szynie TH35. Wersja instrukcji: TK/3001/013/012 Strona 16 z 41

17 5.4. Skrzynka zaciskowa-schematy połączeń licznika sea Licznik bezpośredni sea 3x230/400 V 5(50) A Rysunek 4: Schemat podłączenia licznika 3x230/400 V 5(50) A UWAGA! W celu oddzielenia obwodów napięciowych od prądowych (np. do celów legalizacji licznika) naleŝy wykręcić wkręty 22, 25, 28 patrz Rysunek Licznik sea półpośredni 3x230/400 V 5(6) A oraz 3x230/400 V 5(10) A Rysunek 5: Schemat podłączenia licznika 3x230/400 V 5(6) A oraz 3x230/400 V 5(10) A Wersja instrukcji: TK/3001/013/012 Strona 17 z 41

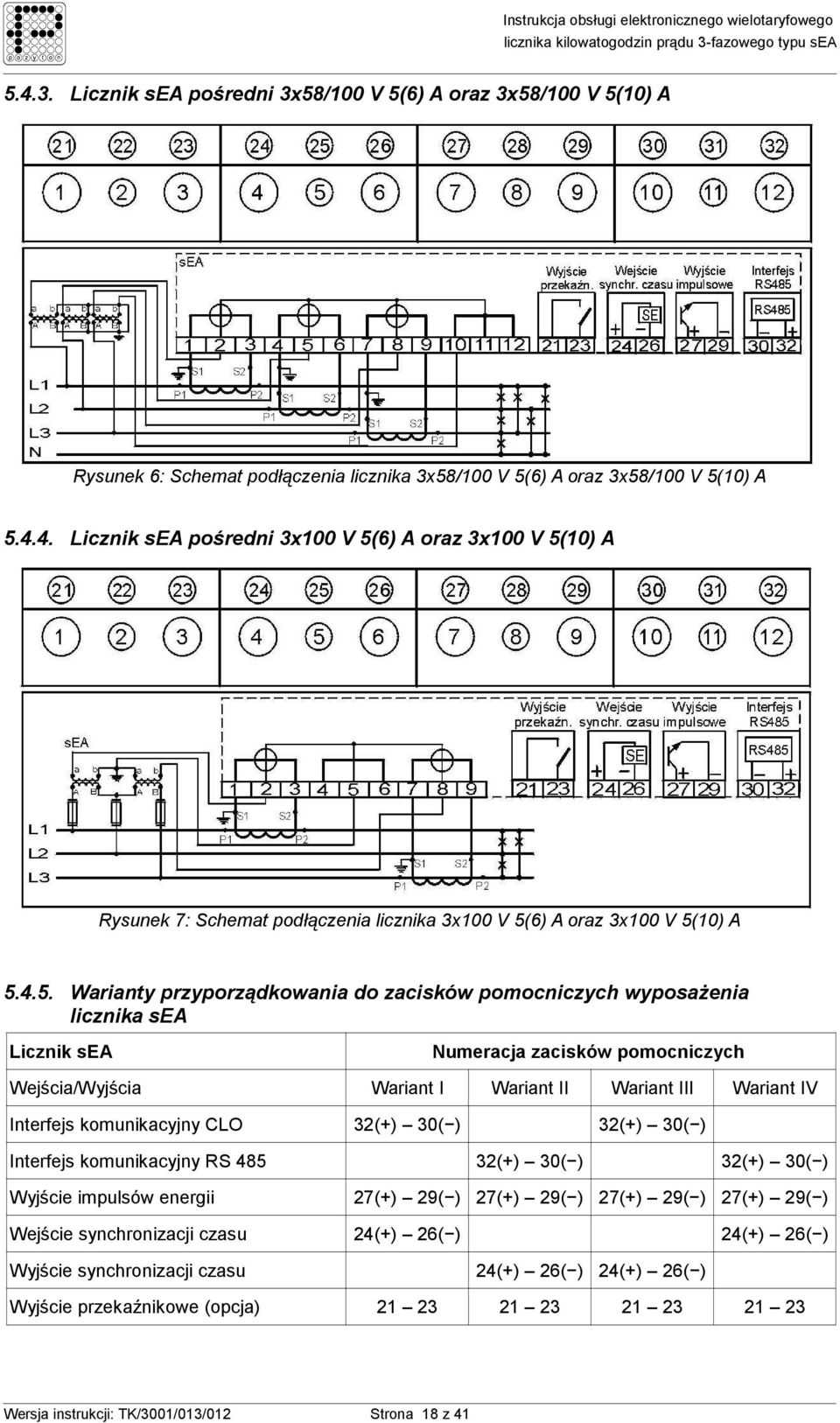

18 Licznik sea pośredni 3x58/100 V 5(6) A oraz 3x58/100 V 5(10) A Rysunek 6: Schemat podłączenia licznika 3x58/100 V 5(6) A oraz 3x58/100 V 5(10) A Licznik sea pośredni 3x100 V 5(6) A oraz 3x100 V 5(10) A Rysunek 7: Schemat podłączenia licznika 3x100 V 5(6) A oraz 3x100 V 5(10) A Warianty przyporządkowania do zacisków pomocniczych wyposaŝenia licznika sea Licznik sea Numeracja zacisków pomocniczych Wejścia/Wyjścia Wariant I Wariant II Wariant III Wariant IV Interfejs komunikacyjny CLO 32(+) 30( ) 32(+) 30( ) Interfejs komunikacyjny RS (+) 30( ) 32(+) 30( ) Wyjście impulsów energii 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) Wejście synchronizacji czasu 24(+) 26( ) 24(+) 26( ) Wyjście synchronizacji czasu 24(+) 26( ) 24(+) 26( ) Wyjście przekaźnikowe (opcja) Wersja instrukcji: TK/3001/013/012 Strona 18 z 41

19 6. Pole odczytowe licznika sea 6.1. Charakterystyka pola odczytowego Polem odczytowym licznika sea jest dedykowany wyświetlacz ciekłokrystaliczny, umieszczony na płycie czołowej urządzenia (Rysunek 2, symbol 1), wyświetlający szczegółowe informacje o stanie pracy i pomiarach Rysunek 8: Wygląd ekranu testowego wyświetlacza Główne elementy pola odczytowego Opis symboli pola odczytowego (zgodnie z Rysunkiem 8): Symbole nr 1 Wyświetlenie danego segmentu 'T1', 'T2', 'T3' lub 'T4' sygnalizuje pomiar energii w danej strefie czasowej, zgodnie z wprowadzonymi do pamięci licznika tabelami podziału doby na strefy czasowe oraz zgodnie z aktualnym czasem zegara RTC odpowiednio: 'T1', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 1; 'T2', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 2; 'T3', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 3; 'T4', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 4. Równoczesne wyświetlenie segmentów 'T1', 'T2', 'T3' oraz 'T4' oznacza sumaryczne liczydło energii. W przypadku przeglądania danych bieŝącego lub archiwalnego okresu rozliczeniowego zapalony symbol 'T1', 'T2', 'T3' lub 'T4' przyporządkowuje wyświetlaną wartość rozliczeniową do odpowiedniej strefy czasowej. Symbole nr 2 Symbole te wyświetlane są tylko w przypadku przeglądania danych archiwalnych okresów rozliczeniowych; Symbol nr 3 Pulsujące wyświetlanie symbolu ' ' informuje o nawiązaniu łączności urządzenia odczytowego z licznikiem przez jego podstawowy interfejs komunikacyjny (optyczny); Symbol nr 4 Pulsujące wyświetlanie symbolu ' ' informuje o nawiązaniu łączności urządzenia odczytowego z licznikiem przez jego interfejsy opcjonalne CLO lub RS485; Symbol nr 5 Symbole te wyświetlane są w przypadku: prezentacji czasu systemowego licznika; prezentacji daty systemowej licznika; przy wyświetlaniu znaczników daty i czasu wystąpienia najwyŝszej uśrednionej mocy; Symbole nr 6 Wersja instrukcji: TK/3001/013/012 Strona 19 z 41

20 Jest to siedem segmentów głównych na których wyświetlane są wartości wielkości rozliczeniowych oraz dodatkowe informacje z nimi związane; Symbole nr 7 Symbole 'L1', 'L2', 'L3' wskaźniki napięć fazowych oraz sygnalizacja niewłaściwego kierunku wirowania faz. Niewłaściwy kierunek wirowania faz sygnalizowany jest przez impulsową prezentację elementów graficznych 'L1', 'L2', 'L3' (dla licznika sea 3x100 V sposób sygnalizacji zaników napięć zaprezentowano w rozdziale 10.2); Symbole nr 8 Symbole jednostek pomiarowych prezentowanych wielkości; Symbol nr 9 Pulsujące wyświetlanie symbolu ' ' informuje o wysterowaniu impulsem świetlnym przełącznika ekranów (czujnika optycznego); Symbole nr 10 Bargraf symulujący ruch plamki zaleŝny od wielkości mierzonej energii elektrycznej czynnej; Symbole nr 11 Symbole te wyświetlane są w przypadku: prezentacji wartości mocy chwilowej symbol 'P' oraz przy wyświetlaniu wartości najwyŝszej uśrednionej mocy oraz znaczników daty i czasu jej wystąpienia symbol 'Pmax'; Symbol nr 12 Symbole te wyświetlane są w przypadku, gdy programowo zostaną ustalone co najmniej 2 (dwa) znaczniki zamknięcia okresu rozliczeniowego, w których sposób zamykania okresu rozliczeniowego jest zgodny z Trybem 1. Informacja ta jest wyświetlana na wszystkich ekranach. Symbol nr 13 Segment informacyjny: wykorzystany do oznaczania n-tej wartości najwyŝszej uśrednionej mocy (symbole 'I', 'II', 'III' odpowiednio: pierwsza, druga, trzecia wartość najwyŝszej uśrednionej mocy) oraz symbol 'Z' podczas wyświetlania ekranów informujących o sposobie zamykania okresu obrachunkowego Tryby pracy pola odczytowego Istnieje moŝliwość programowej konfiguracji pracy wyświetlacza w dwóch niezaleŝnych trybach: a) statycznym (sekwencyjnym) ekrany programowo skonfigurowane, co do ilości oraz kolejności ich prezentowania w polu odczytowym, wywoływane przez wysterowanie impulsem świetlnym przełącznika ekranów (Rysunek 2, symbol 2); b) dynamicznym (automatycznym) ekrany programowo skonfigurowane, co do ilości oraz kolejności ich prezentowania w polu odczytowym, wywoływane automatycznie zgodnie z programowo ustalonym czasem prezentacji Tryb statyczny (sekwencyjny) W trybie statycznym (sekwencyjnym), ekrany moŝna podzielić na grupy: a) ekrany stałe nie podlegające programowej konfiguracji, prezentowane zawsze na LCD; b) ekrany bieŝącego okresu rozliczeniowego podlegające programowej konfiguracji (kolejność oraz ilość); c) ekrany poprzedniego okresu rozliczeniowego podlegające programowej konfiguracji (kolejność oraz ilość); d) ekrany wielkości archiwalnych wyświetlane zgodnie z programową konfiguracją wielkości bieŝącego okresu rozliczeniowego; e) ekrany serwisowe nie podlegające programowej konfiguracji za wyjątkiem ekranu tytułowego bloku danych archiwalnych Arch. ; f) ekrany informacyjne dotyczące zamykania okresu rozliczeniowego. Istnieje moŝliwość skonfigurowania sposobu zachowania pola odczytowego po zakończeniu ręcznego przewijania ekranów. Pole odczytowe w trybie sekwencyjnym moŝe pracować w dwóch podtrybach: a) z powrotem do ekranu podstawowego po upływie ustalonego na etapie konfiguracji czasu (patrz podpunkt a ) pole odczytowe wraca do wyświetlania ekranu podstawowego; b) bez powrotu do ekranu podstawowego pole odczytowe cały czas wyświetla ekran na którym uŝytkownik zakończył ręczne przewijanie ekranów. UWAGA! Zaraz po podaniu napięć zasilających licznik skonfigurowany w tym podtrybie wyświetla ekran testowy (patrz ). Aby ustawić w polu odczytowym poŝądany ekran naleŝy posłuŝyć się przełącznikiem ekranów (Rysunek 2, symbol 2). Wersja instrukcji: TK/3001/013/012 Strona 20 z 41

21 Tryb dynamiczny (automatyczny) W trybie dynamicznym (automatycznym), ekrany moŝna podzielić na grupy: g) ekrany stałe nie podlegające programowej konfiguracji, prezentowane zawsze na LCD; h) ekrany bieŝącego okresu rozliczeniowego podlegające programowej konfiguracji (kolejność oraz ilość); i) ekrany poprzedniego okresu rozliczeniowego podlegające programowej konfiguracji (kolejność oraz ilość) Parametry programowe sterowania pracą wyświetlanych ekranów (wielkości) na LCD a) czas powrotu programowa konfiguracja czasu powrotu z trybu statycznego (sekwencyjnego) do dynamicznego (automatycznego) lub przy braku skonfigurowanego trybu automatycznego do ekranu podstawowego w zakresie od 1 do 999 sekund; b) czas wyświetlania ekranu w trybie dynamicznym (automatycznym) programowa konfiguracja czasu prezentacji ekranu (wielkości) w zakresie od 1 do 999 sekund Jednorazowy przegląd ekranów skonfigurowanych w trybie statycznym (sekwencyjnym) Licznik automatycznie jednorazowo wyświetla kolejne ekrany bloku ekranów podstawowych z krokiem ustalonym programowo (czas z zakresu od 1 do 999 sekund czas wyświetlania jednego ekranu). Aby rozpocząć jednorazowy, automatyczny przegląd ekranów naleŝy wysterować przełącznik ekranów - czujnik optyczny (Rysunek 2, symbol 2) przez czas ok. 8 sekund, do momentu ciągłego wyświetlenia symbolu ' ' (Rysunek 8, symbol 9). Wersja instrukcji: TK/3001/013/012 Strona 21 z 41

22 9.12. Diagram ekranów z danymi prezentowanymi na wyświetlaczu licznika Blok ekranów tytułowych danych archiwalnych okresów rozliczeniowych Blok danych archiwalnych okresów rozliczeniowych Arch1. Dane Arch1. Blok ekranów stałych Arch2. Dane Arch2. Arch3. Dane Arch3. Blok danych bieŝącego okresu rozliczeniowego Arch4. Arch5. Arch6. Dane Arch4. Dane Arch5. Dane Arch6. Arch7. Dane Arch7. Blok wielkości chwilowych Arch8. Dane Arch8. Arch9. Dane Arch9. Ekran tytułowy Bloku danych archiwalnych okresów rozliczeniowych Arch. Arch10. Arch11. Arch12. Dane Arch10. Dane Arch11. Dane Arch12. PowyŜszy diagram przedstawia sposób poruszania się po ekranach licznika w celu odczytu wybranych danych. Strzałki prezentują kierunek przeglądania oraz czas wysterowania przełącznika ekranów (czujnika optycznego) w celu wyświetlenia na wyświetlaczu wybranych danych. Uwagi oraz znaczenie strzałek: czas wysterowania impulsem świetlnym ekranów zawartych w kaŝdym bloku danych wynosi < 1 s informuje, Ŝe czas wysterowania impulsem świetlnym ekranów wynosi < 1 s informuje, Ŝe czas wysterowania impulsem świetlnym ekranów wynosi ok. 5 s Wersja instrukcji: TK/3001/013/012 Strona 22 z 41

23 9.13. Ekran podstawowy Jest to ekran prezentujący stan liczydła energii w aktualnie obowiązującej strefie czasowej ustalonej na podstawie wprowadzonych do pamięci licznika tabel podziału doby na strefy czasowe oraz na podstawie aktualnego czasu zegara licznika. Na ekranie tym przedstawiona jest: a) wartość naliczonej energii w aktualnie obowiązującej strefie czasowej; b) symbol : 'T1', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 1; 'T2', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 2; 'T3', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 3; 'T4', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 4; c) jednostka pomiarowa 'kwh' Test wyświetlacza Jest to ekran wyświetlający wszystkie segmenty wyświetlacza. Wywołanie tego ekranu słuŝy do kontroli poprawności jego pracy Rysunek Blok danych Blok ekranów stałych Są to ekrany wyświetlające: a) datę odczytaną z zegara wewnętrznego licznika; b) godzinę odczytany z zegara wewnętrznego licznika; c) wszystkie segmenty wyświetlacza wywołanie tego ekranu słuŝy do kontroli poprawności jego pracy Rysunek 8; Blok danych bieŝącego okresu rozliczeniowego a) stan liczydła energii w 1 strefie czasowej; b) stan liczydła energii w 2 strefie czasowej; c) stan liczydła energii w 3 strefie czasowej; d) stan liczydła energii w 4 strefie czasowej; e) stan liczydła sumarycznego; f) wartość pierwszej najwyŝszej uśrednionej mocy; g) data wystąpienia pierwszej najwyŝszej uśrednionej mocy; h) godzina wystąpienia pierwszej najwyŝszej uśrednionej mocy; i) wartość drugiej najwyŝszej uśrednionej mocy; j) data wystąpienia drugiej najwyŝszej uśrednionej mocy; k) godzina wystąpienia drugiej najwyŝszej uśrednionej mocy; l) wartość trzeciej najwyŝszej uśrednionej mocy; m) data wystąpienia trzeciej najwyŝszej uśrednionej mocy; n) godzina wystąpienia trzeciej najwyŝszej uśrednionej mocy; o) liczba przekroczeń mocy umownej; p) wartość nadwyŝek mocy; Blok wielkości chwilowych i informacyjnych a) wartość mocy narastającej z aktualną minutą cyklu; b) sposób zamykania okresu rozliczeniowego; c) czas uśredniania mocy najwyŝszych; d) czas uśredniania profilu mocy; e) wartość mocy umownej; f) wartość mocy chwilowej faza L1; g) wartość mocy chwilowej faza L2; h) wartość mocy chwilowej faza L3; i) wartość mocy chwilowej sumarycznej; j) wartość napięcia faza L1; k) wartość napięcia faza L2; l) wartość napięcia faza L3; m) wartość prądu faza L1; n) wartość prądu faza L2; o) wartość prądu faza L3. Wersja instrukcji: TK/3001/013/012 Strona 23 z 41

24 Ekran tytułowy bloku danych archiwalnych okresów rozliczeniowych Arch. Jest to główny ekran tytułowy bloków danych archiwalnych Blok ekranów tytułowych danych archiwalnych okresów rozliczeniowych Są to główne ekrany tytułowe poszczególnych bloków danych archiwalnych Zawartość kaŝdego bloku danych archiwalnych okresów rozliczeniowych Blok danych archiwalnych okresów rozliczeniowych zawiera następujące wielkości i parametry: a) data zamknięcia okresu rozliczeniowego; b) czas zamknięcia okresu rozliczeniowego; c) stan liczydła energii w 1 strefie czasowej; d) stan liczydła energii w 2 strefie czasowej; e) stan liczydła energii w 3 strefie czasowej; f) stan liczydła energii w 4 strefie czasowej; g) stan liczydła sumarycznego; h) wartość pierwszej najwyŝszej uśrednionej mocy; i) data wystąpienia pierwszej najwyŝszej uśrednionej mocy; j) godzina wystąpienia pierwszej najwyŝszej uśrednionej mocy; k) wartość drugiej najwyŝszej uśrednionej mocy; l) data wystąpienia drugiej najwyŝszej uśrednionej mocy; m) godzina wystąpienia drugiej najwyŝszej uśrednionej mocy; n) wartość trzeciej najwyŝszej uśrednionej mocy; o) data wystąpienia trzeciej najwyŝszej uśrednionej mocy; p) godzina wystąpienia trzeciej najwyŝszej uśrednionej mocy; q) liczba przekroczeń mocy umownej; r) wartość nadwyŝek mocy Opis ekranów licznika sea Blok ekranów stałych Opis wielkości wyświetlanej Data systemowa Czas systemowy Test wyświetlacza Opis informacji zawartych na danym ekranie Przedstawia bieŝącą datę w liczniku (rok.miesiąc.dzień) w formacie RRRR.MM.DD, ponadto wyświetlony jest: komentarz 'data'; Przedstawia bieŝący czas w liczniku (godzina:minuta.sekundy) w formacie GG:MM.SS, ponadto wyświetlony jest: komentarz 'godz'; Ekran testowy wyświetla wszystkie segmenty wyświetlacza Wielkości (informacje) bieŝącego okresu rozliczeniowego Opis wielkości wyświetlanej BieŜący stan liczydła energii czynnej w strefie czasowej 1 BieŜący stan liczydła energii czynnej w strefie czasowej 2 Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii czynnej w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2'; jednostka pomiarowa 'kwh'; Wersja instrukcji: TK/3001/013/012 Strona 24 z 41

25 Opis wielkości wyświetlanej BieŜący stan liczydła energii czynnej w strefie czasowej 3 BieŜący stan liczydła energii czynnej w strefie czasowej 4 BieŜący stan liczydła energii czynnej sumarycznej Wartość 1 najwyŝszej uśrednionej mocy czynnej P Data wystąpienia wartości 1 najwyŝszej uśrednionej mocy czynnej P Czas wystąpienia wartości 1 najwyŝszej uśrednionej mocy czynnej P Wartość 2 najwyŝszej uśrednionej mocy czynnej P Data wystąpienia wartości 2 najwyŝszej uśrednionej mocy czynnej P Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii czynnej w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4'; jednostka pomiarowa 'kwh'; Przedstawia sumę wartości energii naliczonych w czterech strefach czasowych, ponadto wyświetlony jest: symbol 'Σ'; symbole 'T1', 'T2', 'T3', 'T4'; jednostka pomiarowa 'kwh'; Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'I' na segmencie informacyjnym; Przedstawia datę (rok.miesiąc.dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'I' na segmencie informacyjnym; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'I' na segmencie informacyjnym; Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'II' na segmencie informacyjnym; Przedstawia datę (rok.miesiąc.dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'II' na segmencie informacyjnym; Wersja instrukcji: TK/3001/013/012 Strona 25 z 41

26 Opis wielkości wyświetlanej Czas wystąpienia wartości 2 najwyŝszej uśrednionej mocy czynnej P Wartość 3 najwyŝszej uśrednionej mocy czynnej P Data wystąpienia wartości 3 najwyŝszej uśrednionej mocy czynnej P Czas wystąpienia wartości 3 najwyŝszej uśrednionej mocy czynnej P Wartość nadwyŝki mocy czynnej P Liczba przekroczeń mocy umownej Wartość wprowadzonej do pamięci licznika mocy umownej Opis informacji zawartych na danym ekranie Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'II' na segmencie informacyjnym; Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'III' na segmencie informacyjnym; Przedstawia datę (rok, miesiąc, dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'III' na segmencie informacyjnym; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'III' na segmencie informacyjnym; Przedstawia wartość nadwyŝki mocy czynnej, ponadto wyświetlony jest: symbol 'P'; symbol 'Σ'; jednostka pomiarowa 'kw'; Przedstawia liczbę przekroczeń mocy umownej, ponadto wyświetlony jest: symbol 'IP'; Przedstawia wartość wprowadzonej do pamięci licznika mocy umownej, ponadto wyświetlony jest: symbol 'P'; symbol 'MU'; jednostka pomiarowa 'kw'; Wersja instrukcji: TK/3001/013/012 Strona 26 z 41

27 Wielkości (informacje) chwilowe Opis wielkości wyświetlanej Wartość mocy narastającej czynnej Wartość mocy chwilowej czynnej w fazie L1 Wartość mocy chwilowej czynnej w fazie L2 Wartość mocy chwilowej czynnej w fazie L3 Wartość mocy chwilowej czynnej sumarycznej Wartość chwilowa napięcia w fazie L1 Wartość chwilowa napięcia w fazie L2 Wartość chwilowa napięcia w fazie L3 Wartość chwilowa prądu w fazie L1 Wartość chwilowa prądu w fazie L2 Opis informacji zawartych na danym ekranie Przedstawia wartość mocy narastającej czynnej, ponadto wyświetlony jest: symbol 'T1' lub 'T2' lub 'T3' lub 'T4' w zaleŝności od aktualnej strefy czasowej; jednostka pomiarowa 'kw'; minuta cyklu pomiarowego; Przedstawia wartość mocy chwilowej czynnej w fazie L1, ponadto wyświetlony jest: symbol 'P'; symbol 'L1'; jednostka pomiarowa 'W' lub 'kw' w zaleŝności od typu licznika; Przedstawia wartość mocy chwilowej czynnej w fazie L2 1, ponadto wyświetlony jest: symbol 'P'; symbol 'L2'; jednostka pomiarowa 'W' lub 'kw' w zaleŝności od typu licznika; Przedstawia wartość mocy chwilowej czynnej w fazie L3, ponadto wyświetlony jest: symbol 'P'; symbol 'L3'; jednostka pomiarowa 'W' lub 'kw' w zaleŝności od typu licznika; bargraf; Przedstawia wartość mocy chwilowej czynnej sumarycznej, ponadto wyświetlony jest: symbol 'P'; wskaźniki obecności napięć fazowych symbole ('L1', 'L2', 'L3'); jednostka pomiarowa 'W' lub 'kw' w zaleŝności od typu licznika; Przedstawia wartość chwilową napięcia w fazie L1, ponadto wyświetlony jest: symbol 'L1'; jednostka pomiarowa 'V'; Przedstawia wartość chwilową napięcia w fazie L2 1, ponadto wyświetlony jest: symbol 'L2'; jednostka pomiarowa 'V'; Przedstawia wartość chwilową napięcia w fazie L3, ponadto wyświetlony jest: symbol 'L3'; jednostka pomiarowa 'V'; Przedstawia wartość chwilową prądu w fazie L1, ponadto wyświetlony jest: symbol 'L1' oraz symbol 'I'; jednostka pomiarowa 'A'; Przedstawia wartość chwilową prądu w fazie L2 1, ponadto wyświetlony jest: symbol 'L2' oraz symbol 'I'; jednostka pomiarowa 'A'; 1 Dla licznika sea 3x100 V wartość ta wynosi zawsze zero. Wersja instrukcji: TK/3001/013/012 Strona 27 z 41

28 Opis wielkości wyświetlanej Wartość chwilowa prądu w fazie L3 Opis informacji zawartych na danym ekranie Przedstawia wartość chwilową prądu w fazie L3, ponadto wyświetlony jest: symbol 'L3' oraz symbol 'I'; jednostka pomiarowa 'A'; bargraf Wielkości (informacje) archiwalnego okresu rozliczeniowego Opis wielkości wyświetlanej Data zamknięcia okresu rozliczeniowego Czas zamknięcia okresu rozliczeniowego Stan liczydła energii czynnej w strefie czasowej 1 Stan liczydła energii czynnej w strefie czasowej 2 Stan liczydła energii czynnej w strefie czasowej 3 Stan liczydła energii czynnej w strefie czasowej 4 Stan liczydła energii czynnej sumarycznej Opis informacji zawartych na danym ekranie Przedstawia datę zamknięcia okresu rozliczeniowego (rok.miesiąc.dzień) w formacie RR.MM.DD, ponadto wyświetlony jest: komentarz 'data'; bargraf; cztery symbole ' '. Przedstawia czas zamknięcia okresu rozliczeniowego (godzina:minuta) w formacie GG:MM, ponadto wyświetlony jest: komentarz 'godz'; bargraf; cztery symbole ' '. Przedstawia stan liczydła energii czynnej w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' ; jednostka pomiarowa 'kwh'; bargraf; cztery symbole ' '. Przedstawia stan liczydła energii czynnej w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2'; jednostka pomiarowa 'kwh'; bargraf; cztery symbole ' '. Przedstawia stan liczydła energii czynnej w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' jednostka pomiarowa 'kwh'; bargraf; cztery symbole ' '. Przedstawia stan liczydła energii czynnej w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4'; jednostka pomiarowa 'kwh'; bargraf; cztery symbole ' '. Przedstawia sumę wartości energii naliczonych w czterech strefach czasowych, ponadto wyświetlony jest: - symbol 'Σ'; - symbole 'T1', 'T2', 'T3', 'T4'; - jednostka pomiarowa 'kwh'; - wskaźniki obecności napięć fazowych; - bargraf; - cztery symbole ' '. Wersja instrukcji: TK/3001/013/012 Strona 28 z 41

29 Opis wielkości wyświetlanej Wartość 1 najwyŝszej uśrednionej mocy czynnej P Data wystąpienia wartości 1 najwyŝszej uśrednionej mocy czynnej P Czas wystąpienia wartości 1 najwyŝszej uśrednionej mocy czynnej P Wartość 2 najwyŝszej uśrednionej mocy czynnej P Data wystąpienia wartości 2 najwyŝszej uśrednionej mocy czynnej P Czas wystąpienia wartości 2 najwyŝszej uśrednionej mocy czynnej P Wartość 3 najwyŝszej uśrednionej mocy czynnej P Opis informacji zawartych na danym ekranie Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'I' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia datę (rok.miesiąc.dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'I' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'I' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'II' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia datę (rok.miesiąc.dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'II' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'II' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia wartość najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; jednostka pomiarowa 'kw'; symbol 'III' na segmencie informacyjnym; bargraf; cztery symbole ' '. Wersja instrukcji: TK/3001/013/012 Strona 29 z 41

30 Opis wielkości wyświetlanej Data wystąpienia wartości 3 najwyŝszej uśrednionej mocy czynnej P Czas wystąpienia wartości 3 najwyŝszej uśrednionej mocy czynnej P Wartość nadwyŝki mocy czynnej P Ilość przekroczeń mocy umownej Opis informacji zawartych na danym ekranie Przedstawia datę (rok.miesiąc.dzień) w formacie RR.MM.DD wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'data'; symbol 'III' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia najwyŝszej uśrednionej mocy czynnej, ponadto wyświetlony jest: symbol 'P' z indeksem 'max'; komentarz 'godz'; symbol 'III' na segmencie informacyjnym; bargraf; cztery symbole ' '. Przedstawia wartość nadwyŝki mocy czynnej, ponadto wyświetlony jest: symbol 'P'; symbol 'Σ'; jednostka pomiarowa 'kw'; bargraf; cztery symbole ' '. Przedstawia ilość przekroczeń mocy umownej, ponadto wyświetlony jest: symbol 'IP'; bargraf; cztery symbole ' '. Uwaga: Podczas przeglądu ekranów archiwalnych nie naleŝy dokonywać odczytu licznika w trybie rejestrowym przez optozłącze Wielkości informacyjne i obsługowe Opis wielkości wyświetlanej Ekran tytułowy archiwalnych okresów rozliczeniowych Ekran tytułowy archiwalnego okresu rozliczeniowego Ekran informacyjny wejście w tryb programowania Ekran informacyjny sposobu zamykania okresu rozliczeniowego Ekran informacyjny sposobu zamykania okresu rozliczeniowego Wyświetlone są: cztery symbole ' '; napis 'Arch.'; Wyświetlone są: cztery symbole ' '; bargraf; napis 'Arch. XX'; Opis informacji zawartych na danym ekranie gdzie XX numer archiwalnego okresu rozliczeniowego (01..12). Wyświetlone są: siedem symboli 'P'; Przedstawia sposób zamykania okresu rozliczeniowego (ręczny). Wyświetlonych są: na segmencie informacyjnym litera 'Z'; na segmentach głównych litery rec ; Przedstawia sposób zamykania okresu rozliczeniowego (automatyczny). Wyświetlonych są: na segmencie informacyjnym litera 'Z'; na segmentach głównych litery Aut ; Wersja instrukcji: TK/3001/013/012 Strona 30 z 41
