INSTRUKCJA OBSŁUGI LICZNIKA ENERGII ELEKTRYCZNEJ CZYNNEJ I BIERNEJ, JEDNOFAZOWEGO TYPU slab

Transkrypt

1 Zakład Elektronicznych Urządzeń Pomiarowych Pozyton Sp. z o.o Częstochowa, ul. Staszica 8 tel.: , tel./fax: , pozyton@pozyton.com.pl INSTRUKCJA OBSŁUGI LICZNIKA ENERGII ELEKTRYCZNEJ CZYNNEJ I BIERNEJ, JEDNOFAZOWEGO TYPU slab Wersja wykonania: 230 V, 0,25 5(60) A, 50 Hz wer (RS485 lub CLO) 230 V, 0,25 5(60) A, 50 Hz wer (M-Bus) Dokument zawiera 57 stron.

2 Spis treści 1.BEZPIECZEŃSTWO EKSPLOATACJI INFORMACJE PODSTAWOWE Podstawowe funkcje licznika slab Pomiar i rejestracja energii Pomiar i rejestracja mocy Prądy Napięcia Podział doby na strefy czasowe Okresy rozliczeniowe i ich obsługa Pomiar czasu Obsługa wyświetlacza Inne funkcje WyposaŜenie standardowe WyposaŜenie opcjonalne Zasada pomiaru DANE TECHNICZNE LICZNIKA slab CHARAKTERYSTYKI METROLOGICZNE OZNACZENIE LITEROWE OPISUJĄCE KONFIGURACJĘ SPRZĘTOWO-PROGRAMOWĄ LICZNIKÓW slab Człon 1 - oznaczenie typu Człon 2 opcje dodatkowe Człon 3 informacje dodatkowe BUDOWA I MONTAś LICZNIKA slab Wygląd zewnętrzny Wymiary licznika slab MontaŜ licznika Skrzynka zaciskowa schematy podłączenia licznika slab Licznik bezpośredni slab 230 V 5(60) A Warianty wyposaŝenia licznika slab POLE ODCZYTOWE LICZNIKA slab Charakterystyka pola odczytowego Tryby pracy pola odczytowego Tryb statyczny Tryb automatyczny Parametry konfigurowalne sterowania pracą wyświetlanych ekranów (wielkości) na wyświetlaczu LCD Jednorazowy przegląd ekranów z listy trybu automatycznego Diagram ekranów z danymi prezentowanymi na wyświetlaczu licznika Ekran główny Bloki danych Blok ekranów stałych Blok danych bieŝącego okresu rozliczeniowego Blok wielkości chwilowych i informacyjnych Ekran tytułowy bloku danych archiwalnych okresów rozliczeniowych Arch Blok ekranów tytułowych danych archiwalnych okresów rozliczeniowych ( Arch. 1, Arch. 2, Arch. 12 ) Zawartość kaŝdego bloku danych archiwalnych okresów rozliczeniowych Ekrany serwisowe Opis ekranów licznika slab Blok ekranów stałych Wielkości (informacje) bieŝącego okresu rozliczeniowego Wielkości (informacje) chwilowe Wielkości (informacje) archiwalnego okresu rozliczeniowego Wielkości informacyjne i obsługowe ZESTAWIENIE DOMYŚLNYCH PARAMETRÓW TARYFIKACJI I PARAMETRÓW FUNKCJONALNYCH PROGRAMOWANYCH W LICZNIKACH TYPU slab Kolejność domyślnych ekranów licznika typu slab KONFIGURACJA REJESTRACJI WIELKOŚCI ROZLICZENIOWYCH (TARYFIKACJI) ORAZ INNYCH WIELKOŚCI POMOCNICZYCH Rejestracja energii Pomiar i rejestracja najwyŝszych mocy uśrednionych Algorytm 1 co cykl Algorytm 2 najwyŝszy z godziny Rejestracja nadwyŝki mocy czynnej Rejestracja ilości przekroczeń mocy umownej Rejestracja nadwyŝki energii biernej Czas uśredniania cyklu mocowego Czas uśredniania cyklu profilowego Wartość mocy umownej Podział doby na strefy czasowe Kalendarz dni wolnych Okres rozliczeniowy...49 Strona 2 z 57

3 Zamykanie okresu rozliczeniowego na Ŝądanie przez operatora Automatyczne zamykanie okresu rozliczeniowego Automatyczne zamykanie okresu rozliczeniowego Przykład Automatyczne zamykanie okresu rozliczeniowego Przykład Automatyczne uaktywnianie czasu letniego Funkcje wyjścia przekaźnikowego Praca przekaźnika zgodnie z tabelami podziału doby na strefy czasowe Sygnalizacja na wyjściu przekaźnikowym zaniku / zapadu wartości napięcia pomiarowego Sygnalizacja na wyjściu przekaźnikowym kierunku przepływu energii Ustawianie konta odbiorcy Zmiana trybu pracy wyświetlacza Prędkość początkowa transmisji danych przez interfejsy RS485, CLO i M-Bus Parametry wyjścia impulsowego Parametry wyjścia kontrolnego (optycznego) Parametry wejścia / wyjścia synchronizacji Wyjście synchronizacji czasu Wejście synchronizacji czasu KOD ZDALNEJ SYNCHRONIZACJI CZASU REJESTRACJA INFORMACJI O INGERENCJI SILNYM POLEM MAGNETYCZNYM Dodatkowy rejestr energii Status profilowy Informacja na ekranie LCD ODCZYT DANYCH POMIAROWYCH Odczyt tablic danych Tablica Tablica Tablica Tablica Odczyt rejestrowy OBSŁUGA TECHNICZNA LICZNIKA ZA POMOCĄ ZEWNĘTRZNYCH SYSTEMÓW MIKROPROCESOROWYCH Odczyt i konfiguracja Odczyt licznika za pośrednictwem głowicy optycznej standardu PN-EN INTERFEJS M-BUS W LICZNIKU slab Przeznaczenie interfejsu M-Bus Topologia sieci i podstawowe parametry M-Bus Konfiguracja licznika slab w sieci M-Bus Odczyt licznika slab w sieci M-Bus Normy i protokół M-Bus licznika slab...57 Strona 3 z 57

4 1. BEZPIECZEŃSTWO EKSPLOATACJI Podczas eksploatacji licznika slab zawsze naleŝy przestrzegać następujących zasad bezpieczeństwa: wszystkie prace w układzie pomiarowym muszą być wykonywane przez wykwalifikowany technicznie i odpowiednio przeszkolony personel, zgodnie z przepisami BHP; przed przystąpieniem do czynności montaŝowych sprawdzić obecność napięcia w obwodzie układu pomiarowego; wszystkie prace montaŝowe wykonać po wyłączeniu napięcia pomiarowego; podłączenia licznika dokonać zgodnie z instrukcją obsługi i schematem połączeń. 2. INFORMACJE PODSTAWOWE Elektroniczny licznik typu slab słuŝy do pomiaru energii czynnej i biernej prądu jednofazowego w sieciach o jednokierunkowym lub dwukierunkowym przepływie energii w układzie bezpośrednim. slab jest licznikiem wielostrefowym z wewnętrznym przełączaniem stref czasowych. Licznik jest wyposaŝony w podtrzymywany wewnętrzną baterią zegar czasu rzeczywistego oraz pamięci nieulotne FRAM i Flash do zapisu zmierzonych wielkości, nastaw i parametrów. Dedykowany wyświetlacz typu LCD w liczniku prezentuje rejestrowane stany i wielkości. Licznik posiada moŝliwość komunikowania się z urządzeniami zewnętrznymi za pośrednictwem interfejsów komunikacyjnych: podstawowego (port optyczny zgodny ze standardem PN-EN ) oraz dodatkowego (RS485, CLO lub M-Bus). Licznik posiada certyfikat badania typu WE nr TCM 221/ oraz oznaczenie Podstawowe funkcje licznika slab Pomiar i rejestracja energii Pomiar, rejestracja i wyświetlanie energii elektrycznej jednofazowej, czynnej i biernej w czterech strefach czasowych dla kierunku pobór i oddawanie, zgodnie z rocznym programem podziału doby na strefy czasowe; pomiar, rejestracja i wyświetlanie energii elektrycznej jednofazowej, czynnej i biernej sumarycznej dla kierunku pobór i oddawanie; rejestracja i wyświetlanie stanów strefowych liczydeł energii czynnej i biernej dla kierunku pobór i oddawanie z 12 ostatnich okresów rozliczeniowych; rejestracja nadwyŝki energii biernej dla pierwszego kwadrantu; rejestracja nadwyŝki energii biernej dla pierwszego kwadrantu z 12 ostatnich okresów rozliczeniowych Pomiar i rejestracja mocy pomiar i rejestracja uśrednionych mocy czynnych i biernych w kierunku pobór i oddawanie (tzw. profil mocy) w 15, 30 lub 60 minutowych cyklach ze znacznikiem daty i czasu; konstrukcja licznika dopuszcza zarejestrowanie cykli pomiarowych i ich zapis do pamięci nieulotnej wraz z tzw. statusem zdarzeń dla kaŝdego cyklu obejmującego informację: wystąpienia zaniku napięcia lub zapadu napięcia poniŝej zaprogramowanej wartości; obowiązującej w danym cyklu strefy czasowej (T1, T2, T3 lub T4); zamknięcia okresu rozliczeniowego; działania silnego zewnętrznego pola magnetycznego; programowania i parametryzacji; ustawiania czasu (źródłem tego zdarzenia mogą być: ustawianie czasu przez jedno z łączy komunikacyjnych lub wystąpienie impulsu synchronizacji); pomiar i rejestracja trzech najwyŝszych wartości uśrednionych mocy czynnych w kierunku pobór i oddawanie (tzw. moc maksymalna) w 15, 30 lub 60 minutowych cyklach ze znacznikiem daty i czasu; moŝliwe jest zarejestrowanie w pamięci nieulotnej trzech najwyŝszych uśrednionych mocy czynnych w kierunku pobór oraz trzech najwyŝszych uśrednionych mocy czynnych w kierunku oddawanie w bieŝącym okresie rozliczeniowym; rejestracja tzw. nadwyŝki mocy czynnej w kierunku pobór w bieŝącym okresie rozliczeniowym; Strona 4 z 57

5 rejestracja ilości przekroczeń mocy umownej czynnej (rejestracja dla kierunku pobór) w bieŝącym okresie rozliczeniowym; rejestracja i wyświetlanie trzech najwyŝszych wartości uśrednionych mocy czynnych dla kierunku pobór i oddawanie, z podaniem daty i czasu ich wystąpienia dla kaŝdego z 12 ostatnich okresów rozliczeniowych; rejestracja nadwyŝki mocy czynnej w kierunku pobór w kaŝdym z ostatnich 12 okresów rozliczeniowych; rejestracja ilości przekroczeń mocy umownej czynnej (rejestracja dla kierunku pobór) w kaŝdym z ostatnich 12 okresów rozliczeniowych; wyświetlanie aktualnej narastającej uśrednionej mocy czynnej dla kierunku pobór, z bieŝącą minutą cyklu; wyświetlanie aktualnej narastającej uśrednionej mocy czynnej dla kierunku oddawanie, z bieŝącą minutą cyklu; wyświetlanie aktualnej narastającej uśrednionej mocy biernej dla kierunku pobór, z bieŝącą minutą cyklu; wyświetlanie aktualnej narastającej uśrednionej mocy biernej dla kierunku oddawanie, z bieŝącą minutą cyklu; pomiar i wyświetlanie wartości mocy czynnych i biernych Prądy pomiar i wyświetlanie wartości chwilowej prądu Napięcia pomiar i wyświetlanie wartości chwilowej napięcia; sygnalizacja i rejestracja zaniku napięcia lub zapadu napięcia poniŝej zaprogramowanej wartości (opcjonalna sygnalizacja poprzez wyświetlenie na ekranie LCD komunikatu Error U ); wskaźnik obecności napięcia pomiarowego, prezentowany na wyświetlaczu licznika w postaci symbolu 'L1' Podział doby na strefy czasowe zapis do pamięci rocznego programu podziału doby na strefy czasowe: dla dni roboczych (12 tabel podziału doby dla poszczególnych miesięcy); dla dni wolnych (12 tabel podziału doby dla poszczególnych miesięcy); dla sobót (jedna tabela); moŝliwość selektywnego rozpoznawania dni roboczych i wolnych (sobót, niedziel i świąt w tym ruchomych) przez tzw. bezobsługowy kalendarz dni wolnych z moŝliwością wprowadzenia ewentualnych zmian (zdefiniowanie dodatkowych dni wolnych i roboczych za pośrednictwem podstawowego interfejsu komunikacyjnego) Okresy rozliczeniowe i ich obsługa rejestracja wielkości rozliczeniowych z 12 ostatnich okresów rozliczeniowych; ręczne zamykanie okresu rozliczeniowego przez operatora, za pośrednictwem interfejsu komunikacyjnego (z wykorzystaniem oprogramowania np. Solen); automatyczne zamykanie okresu rozliczeniowego w zaleŝności od wymogów taryfowych spółki dystrybucyjnej do pięciu razy w ciągu miesiąca, w definiowanych przez uŝytkownika dniach miesiąca i godzinach, z zerowaniem lub bez zerowania rejestrów bieŝącego okresu rozliczeniowego (patrz punkt ) Pomiar czasu wyświetlanie i rejestracja czasu z moŝliwością automatycznego uwzględnienia czasu letniego; synchronizacja wewnętrznego zegara czasu rzeczywistego impulsem zewnętrznym; ustawianie daty i czasu poprzez interfejsy komunikacyjne Obsługa wyświetlacza przeglądanie zarejestrowanych danych na wyświetlaczu zmiana prezentowanej wielkości za pomocą dotykowego przełącznika ekranów; automatyczna prezentacja zarejestrowanych danych na wyświetlaczu LCD; programowalna konfiguracja wyświetlania zarejestrowanych wielkości: dostępnych przez wysterowanie dotykowego przełącznika ekranów; Strona 5 z 57

6 dostępnych w trybie automatycznej prezentacji Inne funkcje realizacja dwukierunkowej komunikacji z prędkością do bit/s, poprzez podstawowy interfejs komunikacyjny (optyczny, zgodny ze standardem PN-EN ), umoŝliwiający programowanie wybranych funkcji i parametrów oraz odczyt danych zarejestrowanych przez licznik; komunikacja z urządzeniami transmisyjnymi za pomocą interfejsów komunikacyjnych RS485 lub CLO lub M-Bus; pomiar przy przebiegach odkształconych prądu i napięcia; zapewnienie galwanicznej izolacji pomiędzy układem pomiarowym licznika a wszystkimi moŝliwymi, podłączanymi do niego urządzeniami; moŝliwość pracy w rozproszonym systemie pomiarów i rozliczeń energii elektrycznej; moŝliwości pomiaru bilansowego lub sumującego rozróŝniającego pobór i oddawanie energii; wykrywanie i sygnalizacja ingerencji na licznik silnym polem magnetycznym; rejestracja poboru energii czynnej podczas ingerencji na licznik silnym polem magnetycznym; szeroki zakres temperatur pracy oraz odporność na wstrząsy WyposaŜenie standardowe optyczne wyjście kontrolne dioda LED impulsująca z określoną stałą (tzw. stała impulsowa) wyraŝoną w imp./kwh (imp./kvarh); dotykowy przełącznik ekranów słuŝący do sterowania pracą wyświetlacza licznika; dedykowany, ośmiopozycyjny wyświetlacz; optyczny interfejs komunikacyjny zgodny z normą PN-EN ; interfejs komunikacyjny RS485 lub CLO lub M-Bus; wyjście impulsowe galwanicznie izolowane od obwodów licznika wyjście typu otwarty kolektor, wysyłające impulsy z określoną stałą (tzw. stała licznika) wyraŝoną w imp./kwh (imp./kvarh); wejście lub wyjście synchronizacji czasu WyposaŜenie opcjonalne wyjście przekaźnikowe przekaźnik jako wyjściowy układ sterujący Zasada pomiaru Pomiar energii w liczniku slab realizowany jest za pomocą przetwornika analogowo-cyfrowego (Analog to Digital Converter ADC) próbkującego wartości toru napięciowego i prądowego. Zmierzone chwilowe wielkości napięcia i prądu przekazywane są do cyfrowego procesora sygnałowego (Digital Signal Procesor DSP), który wylicza energię i przesyła wynik do mikrokontrolera. Mikrokontroler przetwarza otrzymany wynik i zapisuje dane do pamięci. Strona 6 z 57

7 3. DANE TECHNICZNE LICZNIKA slab Klasa pomiaru energii Napięcie odniesienia U n Napięcie pracy czynnej biernej Graniczne napięcie pracy Prąd odniesienia I ref Prąd maksymalny I max Prąd przejścia I tr Prąd rozruchu I st / Prąd minimalny I min B wg PN-EN wg PN-EN oraz 1 wg ZN/LB/T/08/ V 0,9 1,1 U n 0,8 1,15 Un 5 A 60 A 0,5 A 20 ma / 250 ma Prąd zwarciowy zgodnie z normą PN-EN Częstotliwość odniesienia fn Zakres częstotliwości pracy Pobór mocy przez tor napięciowy Pobór mocy przez tor prądowy 50 Hz Hz <5,4 VA i < 2,7 W <0,02 VA Typ wyjścia kontrolnego Stała licznika OPTYCZNE WYJŚCIE KONTROLNE LED umieszczona na płycie czołowej licznika 2400 imp./kwh (imp./kvarh) Strona 7 z 57

8 INTERFEJSY KOMUNIKACYJNE Interfejs komunikacyjny optyczny zgodny ze standardem PN-EN Interfejs do transmisji szeregowej CLO 20 ma wg DIN , RS485, M-Bus (PN-EN , PN-EN ) Funkcje: odczyt danych pomiarowych, zamykanie okresu rozliczeniowego, parametryzacja, ustawianie czasu. Funkcje: odczyt danych pomiarowych, ustawienie czasu (jeśli aktywny kod zdalnej synchronizacji czasu). POLE ODCZYTOWE WYŚWIETLACZ Typ wyświetlacza Wymiary LCD dedykowany 23 x 79 mm WYJŚCIA Wyjście przekaźnikowe (opcjonalne) Dwa wyjścia transoptorowe typu otwarty kolektor Funkcje: ObciąŜalność zestyków przekaźnika: Wartość napięcia zewnętrznego: Napięcie maksymalne: Umax: Prąd maksymalny I max: Napięcie nominalne U nom: Prąd nominalny I nom: Funkcje wyjść: Parametry wyjść (ustalane na zamówienie): Funkcje oraz parametry wyjść ustalane przez producenta (standardowe ustawienia): Stała wyjścia impulsowego: sygnalizacja obowiązywania określonej strefy czasowej; sygnalizacja kierunku przepływu energii (P = 0; P < 0; P > 0; Q = 0; Q < 0; Q > 0); sygnalizacja zapadu napięcia. Maksymalnie: 150 VA AC, 30 W DC Maksymalnie: 250 V AC, 24 V DC 38 V DC 20 ma 24 V DC 10 ma Wyjście impulsów energii czynnej lub biernej (konfiguracja programowalna); Wejście/ wyjście synchronizacji czasu; Polaryzacja impulsu: pozytywna (przepływ prądu) lub negatywna (przerwa w przepływie prądu) tylko wejście/wyjście synchronizacji Impuls negatywny (przerwa w przepływie prądu) o czasie trwania 50 ms 2400 imp./kwh (imp./kvarh) ZEGAR CZASU RZECZYWISTEGO Dokładność pracy zegara RTC Podtrzymywanie pracy zegara RTC Ustawianie daty i czasu Synchronizacja RTC Wejście synchronizacji czasu Lepsza niŝ ±0,5 s/dobę Bateria litowa: 10 lat gwarancji nieprzerwanej pracy przez interfejs optyczny; interfejs RS485, CLO, M-Bus (tylko z aktywnym kodem zdalnej synchronizacji czasu). Zewnętrznym impulsem przez wejście synchronizacji czasu (Uwaga! Wejście synchronizacji dostępne jest zamiennie z wyjściem synchronizacji) Transoptorowe z zasilaniem zewnętrznym U max = 38 V, Imax = 20 ma, Unom = 24 V DC, Inom = 10 ma Impuls negatywny (przerwa w przepływie prądu) lub pozytywny (przepływ prądu) o czasie trwania 50 ms Strona 8 z 57

9 Materiał obudowy Klasa ochronności PARAMETRY MECHANICZNE OBUDOWY Ochrona przed wnikaniem pyłu i wody IP51 wg PN-EN Masa ABS Wysokoudarowy, trudnopalny, samo gasnący, powtórnie przetwarzalny wg normy DIN II ~0,6 kg Określony zakres pracy (PN-EN ) Graniczny zakres temperatury pracy (PN-EN ) Graniczny zakres składowania (PN-EN ) Graniczny zakres transportu (PN-EN ) Wilgotność Środowisko mechaniczne Środowisko elektromagnetyczne ZAKRESY TEMPERATUROWE C (klasa 3K7) C (klasa 3K7) C (klasa 1K5) C (klasa 2K4) WARUNKI PRACY 95% przy C, bez kondensacji M1 E2 STABILNOŚĆ ELEKTRYCZNA Test izolacji wg PN-EN Test udarowy wg PN-EN KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA Zgodnie z normami PN-EN i PN-EN Pionowa NORMALNA POZYCJA PRACY Dla torów prądowych (światło otworu zacisku) Dla torów napięciowych (średnica otworu zacisku) Dla zacisków dodatkowych (średnica otworu zacisku) Dla torów prądowych (głębokość otworu zacisku) Dla torów napięciowych (głębokość otworu zacisku) Dla zacisków dodatkowych (głębokość otworu zacisku) PRZEWODY PRZYŁĄCZENIOWE Maksymalna średnica przewodów przyłączeniowych bez izolacji 5,5 x 5,5 mm ø3 mm ø2,5 mm Maksymalna długość końcówek przewodów bez izolacji 10 mm 7 mm 6 mm Strona 9 z 57

10 Strefy czasowe Czas cyklu mocowego Czas cyklu profilowego Ilość cykli pomiarowych rejestrowanych w profilu Pojemność pamięci dla cyklu: TARYFIKACJA 4 strefy czasowe programowalne z rozdzielczością do 1 godziny; 12 miesięcznych tabel dla dni roboczych; 12 miesięcznych tabel dla dni wolnych; 1 tabela roczna dla sobót 15, 30 lub 60 minut 15, 30 lub 60 minut min. 350 dni 30 min. 700 dni 60 min dni Rejestrowane w profilu wielkości Kalendarz dni wolnych Zamykanie okresu rozliczeniowego P+, P, Q+, Q Automatyczny z moŝliwością korekty Automatycznie (do 5 razy w miesiącu w wyznaczonych dniach i godzinach) lub przez operatora Formaty danych prezentowanych w polu odczytowym i odczytanych przez wybrany interfejs komunikacyjny Liczydła energii / jednostka Moc maksymalna / jednostka NadwyŜka mocy czynnej / jednostka Licznik przekroczeń mocy czynnej 0000 NadwyŜka energii biernej / jednostka ,00 kwh (kvarh) 000,00 kw ,00 kw ,00 kvarh Strona 10 z 57

11 4. CHARAKTERYSTYKI METROLOGICZNE Charakterystyka błędu pomiaru energii czynnej w funkcji prądu przy obciąŝeniu symetrycznym dla licznika slab 230 V 5(60) A przy cos φ = 1 (wg PN-EN ) Charakterystyka błędu pomiaru energii czynnej w funkcji prądu przy obciąŝeniu symetrycznym dla licznika slab 230 V 5(60) A przy cos φ = 0,5 (wg PN-EN ) Strona 11 z 57

12 5. OZNACZENIE LITEROWE OPISUJĄCE KONFIGURACJĘ SPRZĘTOWO-PROGRAMOWĄ LICZNIKÓW slab Oznaczenie literowe opisujące konfigurację sprzętowo programową liczników slab składa się z trzech członów, których znaczenie zostało opisane poniŝej. Kod literowy znajduje się na płycie czołowej licznika (patrz punkt 6.1). Człon 1 Człon 2 Człon 3 s L AB bt 4 2 I M Q S T W H 13 E F Człon 1 - oznaczenie typu s L AB Znak rozdzielający Rodzaj pomiaru : A energia czynna B energia bierna Ilość układów pomiarowych : L licznik 1-układowy Typ obudowy licznika: s (mała litera) licznik w obudowie przystosowanej do montaŝu na szynę TH Człon 2 opcje dodatkowe bt 4 2 I M Q S T W W wyjście przekaźnikowe T wyjście synchronizacji czasu (czas impulsu 50 ms, negatywny lub pozytywny) S wejście synchronizacji czasu (czas impulsu 50 ms, negatywny lub pozytywny) Q licznik z moŝliwością odblokowania programowania czasu na dodatkowych złączach komunikacyjnych M wskaźnik mocy maksymalnej I wyjście impulsowe typu OC (standard impuls 50 ms) Oznaczenie producenta Typ przełącznika ekranów: 4 dotykowy przełącznik ekranów bt licznik z funkcją pomiaru energii biernej Strona 12 z 57

13 5.3. Człon 3 informacje dodatkowe A 19 D F 0101 De Oznaczenie wprowadzane wyłącznie w wersji eksportowej: Oznaczenie literowe kraju przeznaczenia zgodnie z międzynarodowym oznakowaniem pojazdów Wersja oprogramowania cztery cyfry (dwie pierwsze cyfry oznaczają główną wersję oprogramowania) Prąd bazowy i przeciąŝalność: B 5(6) A; F 5(60) A; J 5(10) A Napięcie pracy: E 230 V Typ interfejsu: 08 złącze optyczne wg PN-EN , CLO 13 złącze optyczne wg PN-EN , RS złącze optyczne wg PN-EN , M-Bus Generacja (oznaczenie płytki elektroniki): A generacja pierwsza; B generacja druga; C generacja trzecia; D itd. Znak rozdzielający Strona 13 z 57

14 6. BUDOWA I MONTAś LICZNIKA slab 6.1. Wygląd zewnętrzny Rysunek 2. Elementy płyty czołowej licznika 1 Nr jednostki notyfikowanej oceny zgodności wg modułu D lub F 2 Symbol aktywnej synchronizacji 3 Optyczne wyjście kontrolne dioda LED, która impulsuje zgodnie ze stałą licznika podaną na tabliczce znamionowej licznika imp./kwh (imp./kvarh) 4 Przełącznik ekranów dotykowy przełącznik ekranów słuŝący do przełączania informacji na wyświetlaczu licznika 5 Nr fabryczny licznika 6 Przełącznik blokady interfejsu optycznego 7 Oznaczenie literowe opisujące konfigurację licznika slab 8 Pole odczytowe wyświetlacz LCD do wizualizacji danych zarejestrowanych przez licznik. 9 Interfejs optyczny interfejs zgodny z normą PN-EN , słuŝący do komunikacji licznika z urządzeniami zewnętrznymi np. czytnikami danych, przenośnymi komputerami (programowanie, odczyt danych, zamykanie okresu rozliczeniowego). Strona 14 z 57

15 6.2. Wymiary licznika slab Rysunek 3. Wymiary licznika slab 6.3. MontaŜ licznika Wszelkie prace montaŝowe przy liczniku slab są niebezpieczne, z uwagi na moŝliwość poraŝenia prądem elektrycznym. Zalecamy ich wykonywanie przez wykwalifikowanego elektryka. Licznik slab wykonany jest w obudowie umoŝliwiającej jego montaŝ na szynie TH-35 wykorzystując zaczepy umiejscowione w tylnej części obudowy patrz Rysunek 4. Zaczepiamy górną krawędź wpustu znajdującego się w tylnej części obudowy o górną krawędź szyny TH-35 (poz. ❶, Rysunek 4) a następnie przyciskamy do szyny dolną część obudowy (poz. ❷, Rysunek 4) do momentu zatrzaśnięcia zaczepów. W celu ułatwienia montaŝu dolne zaczepy moŝna przesunąć w dół wkrętakiem (poz. ❸, Rysunek 4). Przewody naleŝy podłączyć zgodnie ze schematem przedstawionym w rozdziale 6.4. Strona 15 z 57

16 Rysunek 4. Sposób montaŝu licznika slab 6.4. Skrzynka zaciskowa schematy podłączenia licznika slab Licznik bezpośredni slab 230 V 5(60) A Rysunek 5. Przykładowy schemat podłączenia licznika slab UWAGA! W celu oddzielenia obwodu napięciowego od prądowego (np. do celów wzorcowania licznika) naleŝy wykręcić wkręt 22 (rysunek 3). Strona 16 z 57

17 Warianty wyposaŝenia licznika slab Licznik slab Numeracja zacisków pomocniczych Wejścia / Wyjścia Wariant I Wariant II Wariant III Wariant IV Wariant V Wariant VI Interfejs komunikacyjny CLO 32(+) 30( ) 32(+) 30( ) Interfejs komunikacyjny RS485 32(+) 30( ) 32(+) 30( ) Interfejs komunikacyjny M-Bus Wyjście impulsów energii 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) 27(+) 29( ) Wejście synchronizacji czasu 24(+) 26( ) 24(+) 26( ) 24(+) 26( ) Wyjście synchronizacji czasu 24(+) 26( ) 24(+) 26( ) 24(+) 26( ) Wyjście przekaźnikowe (opcja) (N) (N) (N) (N) (N) (N) 7. POLE ODCZYTOWE LICZNIKA slab 7.1. Charakterystyka pola odczytowego Polem odczytowym liczników slab jest dedykowany wyświetlacz ciekłokrystaliczny, umieszczony na płycie czołowej urządzenia, wyświetlający szczegółowe informacje o stanie pracy i pomiarach. Symbole nr 1 Wyświetlenie danego segmentu 'T1', 'T2', 'T3' lub 'T4' sygnalizuje pomiar energii w danej strefie czasowej, zgodnie z wprowadzonymi do pamięci licznika tabelami podziału doby na strefy czasowe oraz zgodnie z aktualnym czasem zegara RTC: 'T1', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 1; 'T2', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 2; 'T3', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 3; 'T4', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 4. W przypadku przeglądania danych bieŝącego lub archiwalnego okresu rozliczeniowego zapalony symbol 'T1', 'T2', 'T3' lub 'T4' przyporządkowuje wyświetlaną wartość rozliczeniową do odpowiedniej strefy doby. Strona 17 z 57

18 Symbole nr 2 SłuŜą do prezentacji znaku ('+' lub ' ') wyświetlanej wielkości (np. dla rozróŝnienia kierunku przepływu energii: pobór, oddawanie). Symbole nr 3 Są to segmenty słuŝące do oznaczenia aktualnie wyświetlanej wielkości, np.: liczydło energii czynnej; pierwsza najwyŝsza moc czynna w bieŝącym okresie rozliczeniowym; moc czynna chwilowa dla fazy pierwszej. Znacznik 'arch.' sygnalizuje przeglądanie danych archiwalnych. Symbole nr 4 Symbole te wyświetlane są w przypadku: prezentacji czasu systemowego licznika; prezentacji daty systemowej licznika; przy wyświetlaniu znaczników daty i czasu wystąpienia np. mocy najwyŝszej. Symbole nr 5 Ośmiocyfrowe pole główne wyświetlacza na którym wyświetlane są wartości wielkości rozliczeniowych oraz dodatkowe informacje z nimi związane. Symbole nr 6 Symbole jednostek pomiarowych prezentowanych wielkości. Symbole nr 7 Symbol 'L1' wskaźnik obecności napięcia pomiarowego powyŝej zaprogramowanego progu. Symbol nr 8 Impulsowa prezentacja sygnalizuje ingerencję na licznik silnym zewnętrznym polem magnetycznym. Symbole nr 9 Wyświetlanie symbolu informuje o wysterowaniu przełącznika ekranów. Wyświetlanie symbolu informuje o aktywności na jednym z interfejsów komunikacyjnych. Symbole nr 10 Są to symbole wyświetlacza prezentujące kwadranty pomiarowe: Kwadrant 1 (P+)>0 (P )=0 (Q+)>0 (Q )=0 Kwadrant 1 lub 4 (P+)>0 (P )=0 (Q+)=0 (Q )=0 Kwadrant 2 (P+)=0 (P )>0 (Q+)>0 (Q )=0 Kwadrant 1 lub 2 (P+)=0 (P )=0 (Q+)>0 (Q )=0 Kwadrant 3 (P+)=0 (P )>0 (Q+)=0 (Q )>0 Kwadrant 2 lub 3 (P+)=0 (P )>0 (Q+)=0 (Q )=0 Kwadrant 4 (P+)>0 (P )=0 (Q+)=0 (Q )>0 Kwadrant 3 lub 4 (P+)=0 (P )=0 (Q+)=0 (Q )>0 W przypadku gdy nie zapalony jest Ŝaden z symboli: brak zdefiniowanego kwadrantu (P+)=0, (P )=0, (Q+)=0, (Q )=0. Strona 18 z 57

19 7.2. Tryby pracy pola odczytowego Istnieje moŝliwość konfiguracji pracy wyświetlacza w dwóch niezaleŝnych trybach: tryb statyczny zmiana prezentowanej na wyświetlaczu wielkości wywoływana jest przez operatora przez pobudzenie przełącznika ekranów; lista dostępnych w tym trybie ekranów jest konfigurowalna; tryb automatyczny kolejne ekrany prezentowane są w polu odczytowym samoczynnie; lista ekranów prezentowanych w tym trybie oraz czas wyświetlania pojedynczego ekranu ustalane są na etapie konfiguracji licznika Tryb statyczny W trybie statycznym, ekrany moŝna podzielić na grupy: ekrany stałe nie podlegające konfiguracji, prezentowane zawsze na LCD; ekrany bieŝącego okresu rozliczeniowego (moŝliwość konfigurowania listy ekranów naleŝących do tej grupy); ekrany ostatnio zamkniętego okresu rozliczeniowego (moŝliwość konfigurowania listy ekranów naleŝących do tej grupy); ekrany wielkości archiwalnych prezentują stany pomiarowe zarejestrowane w poprzednich okresach rozliczeniowych; ekrany serwisowe. Istnieje moŝliwość skonfigurowania sposobu zachowania pola odczytowego po zakończeniu ręcznego przewijania ekranów, tj. dostępne są tryby: bez powrotu do ekranu głównego pole odczytowe cały czas wyświetla ekran na którym operator zakończył ręczne przewijanie ekranów. z powrotem do ekranu głównego (patrz punkt 7.4) po upływie ustalonego na etapie konfiguracji czasu (patrz 7.2.3) pole odczytowe wraca do wyświetlania ekranu głównego (oraz do prezentowania listy ekranów w trybie automatycznym o ile taki tryb uaktywniono na etapie konfiguracji licznika) Tryb automatyczny W trybie automatycznym, ekrany moŝna podzielić na grupy: ekrany stałe nie podlegające konfiguracji, prezentowane zawsze na LCD; ekrany bieŝącego okresu rozliczeniowego lista ekranów podlega konfiguracji; ekrany ostatnio zamkniętego okresu rozliczeniowego lista ekranów podlega konfiguracji Parametry konfigurowalne sterowania pracą wyświetlanych ekranów (wielkości) na wyświetlaczu LCD czas powrotu czasu powrotu z trybu statycznego do trybu automatycznego lub przy braku skonfigurowanego trybu automatycznego do ekranu głównego w zakresie od 1 do 999 sekund; czas wyświetlania ekranu w trybie automatycznym konfiguracja czasu prezentacji ekranu (wielkości) w zakresie od 1 do 999 sekund Jednorazowy przegląd ekranów z listy trybu automatycznego Rozpoczęcie jednorazowej prezentacji wymusza operator przez wysterowanie przełącznika ekranów przez czas ok. 8 sekund (po ok. 5 s symbol zacznie pulsować, a po kolejnych 3 s pulsowanie to ustanie nastąpi ciągłe wyświetlenie symbolu ). Licznik automatycznie jednorazowo wyświetla kolejne ekrany (zgodnie z listą ekranów trybu automatycznego). Strona 19 z 57

20 7.3. Diagram ekranów z danymi prezentowanymi na wyświetlaczu licznika Blok ekranów tytułowych danych archiwalnych Blok danych archiwalnych Blok ekranów stałych Arch 01 Arch 02 Dane Arch 01 Dane Arch 02 Arch 03 Dane Arch 03 Blok danych bieżącego okresu rozliczeniowego Arch 04 Arch 05 Dane Arch 04 Dane Arch 05 Arch 06 Dane Arch 06 Blok wielkości chwilowych i informacyjnych Arch 07 Arch 08 Dane Arch 07 Dane Arch 08 Arch 09 Dane Arch 09 Arch Ekran tytułowy danych archiwalnych Arch 10 Arch 11 Dane Arch 10 Dane Arch 11 Arch 12 Dane Arch 12 PowyŜszy diagram przedstawia sposób poruszania się po ekranach licznika w celu odczytu wybranych danych. Strzałki prezentują kierunek przeglądania oraz czas wysterowania przełącznika ekranów w celu wyświetlenia na wyświetlaczu wybranych danych. Uwagi oraz znaczenie strzałek: czas wysterowania przełącznika ekranów zawartych w kaŝdym bloku danych wynosi < 1 s; informuje, Ŝe czas wysterowania przełącznika ekranów wynosi < 1 s; informuje, Ŝe czas wysterowania przełącznika ekranów wynosi ok. 5 s (tj. do momentu rozpoczęcia pulsowania symbolu ). Strona 20 z 57

21 7.4. Ekran główny Jest to ekran prezentujący stan liczydła energii P+ w aktualnie obowiązującej strefie czasowej ustalonej na podstawie wprowadzonych do pamięci licznika tabel podziału doby na strefy czasowe oraz na podstawie aktualnego czasu zegara RTC licznika. Na ekranie tym przedstawiona jest: wartość naliczonej energii w aktualnie obowiązującej strefie czasowej; symbol:'t1', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 1; 'T2', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 2; 'T3', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 3; 'T4', jeŝeli aktualnie obowiązującą strefą czasową jest strefa 4; jednostka pomiarowa 'kwh' Bloki danych Dane pomiarowe prezentowane przez licznik na wyświetlaczu LCD zostały pogrupowane w tzw. bloki danych, szczegółowo opisane w poniŝszych podrozdziałach Blok ekranów stałych bieŝąca data odczytana z zegara wewnętrznego licznika; bieŝąca godzina, minuta i sekunda odczytane z zegara wewnętrznego licznika; ekran testowy do kontroli poprawności pracy ekranu LCD Rysunek 6; Blok danych bieŝącego okresu rozliczeniowego stan liczydła energii czynnej pobranej EP+ w 1 strefie czasowej; stan liczydła energii czynnej pobranej EP+ w 2 strefie czasowej; stan liczydła energii czynnej pobranej EP+ w 3 strefie czasowej; stan liczydła energii czynnej pobranej EP+ w 4 strefie czasowej; stan liczydła energii czynnej oddanej EP w 1 strefie czasowej; stan liczydła energii czynnej oddanej EP w 2 strefie czasowej; stan liczydła energii czynnej oddanej EP w 3 strefie czasowej; stan liczydła energii czynnej oddanej EP w 4 strefie czasowej; stan liczydła energii biernej pobranej EQ+ w 1 strefie czasowej; stan liczydła energii biernej pobranej EQ+ w 2 strefie czasowej; stan liczydła energii biernej pobranej EQ+ w 3 strefie czasowej; stan liczydła energii biernej pobranej EQ+ w 4 strefie czasowej; stan liczydła energii biernej oddanej EQ w 1 strefie czasowej; stan liczydła energii biernej oddanej EQ w 2 strefie czasowej; stan liczydła energii biernej oddanej EQ w 3 strefie czasowej; stan liczydła energii biernej oddanej EQ w 4 strefie czasowej; stan liczydła sumarycznego energii czynnej pobranej EP+; stan liczydła sumarycznego energii czynnej oddanej EP ; stan liczydła sumarycznego energii biernej pobranej EQ+; stan liczydła sumarycznego energii biernej oddanej EQ ; wartość pierwszej najwyŝszej mocy czynnej pobranej; data wystąpienia pierwszej najwyŝszej mocy czynnej pobranej; godzina wystąpienia pierwszej najwyŝszej mocy czynnej pobranej; wartość drugiej najwyŝszej mocy czynnej pobranej; data wystąpienia drugiej najwyŝszej mocy czynnej pobranej; godzina wystąpienia drugiej najwyŝszej mocy czynnej pobranej; wartość trzeciej najwyŝszej mocy czynnej pobranej; data wystąpienia trzeciej najwyŝszej mocy czynnej pobranej; godzina wystąpienia trzeciej najwyŝszej mocy czynnej pobranej; Strona 21 z 57

22 wartość pierwszej najwyŝszej mocy czynnej oddanej; data wystąpienia pierwszej najwyŝszej mocy czynnej oddanej; godzina wystąpienia pierwszej najwyŝszej mocy czynnej oddanej; wartość drugiej najwyŝszej mocy czynnej oddanej; data wystąpienia drugiej najwyŝszej mocy czynnej oddanej; godzina wystąpienia drugiej najwyŝszej mocy czynnej oddanej; wartość trzeciej najwyŝszej mocy czynnej oddanej; data wystąpienia trzeciej najwyŝszej mocy czynnej oddanej; godzina wystąpienia trzeciej najwyŝszej mocy czynnej oddanej; ilość przekroczeń mocy czynnej pobranej umownej; wartość nadwyŝek mocy czynnej pobranej P+ (suma róŝnic pomiędzy zmierzonymi mocami uśrednionymi, a wprowadzoną do pamięci licznika mocą umowną); stan liczydła nadwyŝki energii biernej dla pierwszego kwadrantu; wartość wprowadzonej do pamięci licznika mocy umownej; wartość wprowadzonej do pamięci licznika tangensa neutralnego Blok wielkości chwilowych i informacyjnych wartość narastającej mocy czynnej pobieranej P+ z aktualną minutą cyklu pomiarowego; wartość narastającej mocy czynnej oddawanej P z aktualną minutą cyklu pomiarowego; wartość narastającej mocy biernej pobieranej Q+ z aktualną minutą cyklu pomiarowego; wartość narastającej mocy biernej oddawanej Q z aktualną minutą cyklu pomiarowego; wartość mocy chwilowej czynnej; wartość mocy chwilowej biernej; wartość napięcia; wartość prądu; wartość chwilowa częstotliwości ; blok ekranów archiwalnych najmłodszego okresu rozliczeniowego Ekran tytułowy bloku danych archiwalnych okresów rozliczeniowych Arch. Jest to główny ekran tytułowy bloków danych archiwalnych. UmoŜliwia wejście w tryb wyboru archiwum (poprzez 5 s wysterowanie przełącznika ekranów, sygnalizowane pulsowaniem symbolu ) Blok ekranów tytułowych danych archiwalnych okresów rozliczeniowych ( Arch. 1, Arch. 2, Arch. 12 ) Są to główne ekrany tytułowe poszczególnych bloków danych archiwalnych. Zmiany ekranu tytułowego dokonuje się poprzez krótkie wysterowanie przełącznika ekranów. Wyboru ekranu tytułowego dokonuje się poprzez 5 s wysterowanie przełącznika ekranów, sygnalizowane pulsowaniem symbolu. Po dokonaniu wyboru ekranu tytułowego archiwum moŝliwe jest przeglądanie danych archiwalnych wybranego okresu rozliczeniowego Zawartość kaŝdego bloku danych archiwalnych okresów rozliczeniowych Blok danych archiwalnych okresów rozliczeniowych zawiera następujące wielkości i parametry: data zamknięcia okresu rozliczeniowego; czas zamknięcia okresu rozliczeniowego; stan liczydła energii czynnej pobranej w 1 strefie czasowej; stan liczydła energii czynnej pobranej w 2 strefie czasowej; stan liczydła energii czynnej pobranej w 3 strefie czasowej; stan liczydła energii czynnej pobranej w 4 strefie czasowej; stan liczydła energii czynnej oddanej w 1 strefie czasowej; stan liczydła energii czynnej oddanej w 2 strefie czasowej; stan liczydła energii czynnej oddanej w 3 strefie czasowej; stan liczydła energii czynnej oddanej w 4 strefie czasowej; stan liczydła energii biernej pobranej w 1 strefie czasowej; stan liczydła energii biernej pobranej w 2 strefie czasowej; Strona 22 z 57

23 stan liczydła energii biernej pobranej w 3 strefie czasowej; stan liczydła energii biernej pobranej w 4 strefie czasowej; stan liczydła energii biernej oddanej w 1 strefie czasowej; stan liczydła energii biernej oddanej w 2 strefie czasowej; stan liczydła energii biernej oddanej w 3 strefie czasowej; stan liczydła energii biernej oddanej w 4 strefie czasowej; wartość pierwszej najwyŝszej mocy czynnej pobranej P+; data wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+; godzina wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+; wartość drugiej najwyŝszej mocy czynnej pobranej P+; data wystąpienia drugiej najwyŝszej mocy czynnej pobranej P+; godzina wystąpienia drugiej najwyŝszej mocy czynnej pobranej P+; wartość trzeciej najwyŝszej mocy czynnej pobranej P+; data wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+; godzina wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+; wartość pierwszej najwyŝszej mocy czynnej oddanej P ; data wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P ; godzina wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P ; wartość drugiej najwyŝszej mocy czynnej oddanej P ; data wystąpienia drugiej najwyŝszej mocy czynnej oddanej P ; godzina wystąpienia drugiej najwyŝszej mocy czynnej oddanej P ; wartość trzeciej najwyŝszej mocy czynnej oddanej P ; data wystąpienia trzeciej najwyŝszej mocy czynnej oddanej P ; godzina wystąpienia trzeciej najwyŝszej mocy czynnej oddanej P ; ilość przekroczeń mocy czynnej pobranej umownej; wartość nadwyŝek mocy czynnej pobranej P+ (suma róŝnic pomiędzy zmierzonymi mocami uśrednionymi a wprowadzoną do pamięci licznika mocą umowną); stan liczydła nadwyŝki energii biernej dla pierwszego kwadrantu Ekrany serwisowe ekran informacyjny wejście w tryb programowania 'PPPPPPPP'; ekran informacyjny sposób zamykania okresu rozliczeniowego ('rec' ręczny / 'aut' automatyczny); pięć ekranów informujących o dacie, godzinie oraz trybie automatycznego zamykania okresu rozliczeniowego; czas uśredniania mocy; czas uśredniania profilu mocy; numer wersji oprogramowania licznika; ekran komunikatu o błędach. Strona 23 z 57

24 7.6. Opis ekranów licznika slab Blok ekranów stałych Opis wielkości wyświetlanej BieŜąca data zegara licznika Opis informacji zawartych na danym ekranie Data prezentowana jest w formacie RRRR.MM.DD, ponadto wyświetlony jest: komentarz 'date'; BieŜąca godzina, minuta, sekunda zegara licznika Czas prezentowany jest w formacie GG:MM.SS, ponadto wyświetlony jest: komentarz 'time'; Ekran testowy wyświetla wszystkie segmenty wyświetlacza. Test wyświetlacza Wielkości (informacje) bieŝącego okresu rozliczeniowego Opis wielkości wyświetlanej BieŜący stan liczydła energii czynnej pobranej EP+ w strefie czasowej 1 Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii czynnej pobranej EP+ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; BieŜący stan liczydła energii czynnej pobranej EP+ w strefie czasowej 2 Przedstawia bieŝący stan liczydła energii czynnej pobranej EP+ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Strona 24 z 57

25 Opis wielkości wyświetlanej BieŜący stan liczydła energii czynnej pobranej EP+ w strefie czasowej 3 BieŜący stan liczydła energii czynnej pobranej EP+ w strefie czasowej 4 BieŜący stan liczydła energii czynnej oddanej EP w strefie czasowej 1 Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii czynnej pobranej EP+ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej pobranej EP+ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej oddanej EP w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; BieŜący stan liczydła energii czynnej oddanej EP w strefie czasowej 2 BieŜący stan liczydła energii czynnej oddanej EP w strefie czasowej 3 BieŜący stan liczydła energii czynnej oddanej EP w strefie czasowej 4 Przedstawia bieŝący stan liczydła energii czynnej oddanej EP w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej oddanej EP w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Przedstawia bieŝący stan liczydła energii czynnej oddanej EP w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; Strona 25 z 57

26 Opis wielkości wyświetlanej BieŜący stan liczydła energii biernej pobranej EQ+ w strefie czasowej 1 Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii biernej pobranej EQ+ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; BieŜący stan liczydła energii biernej pobranej EQ+ w strefie czasowej 2 BieŜący stan liczydła energii biernej pobranej EQ+ w strefie czasowej 3 BieŜący stan liczydła energii biernej pobranej EQ+ w strefie czasowej 4 BieŜący stan liczydła energii biernej oddanej EQ w strefie czasowej 1 Przedstawia bieŝący stan liczydła energii biernej pobranej EQ+ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Przedstawia bieŝący stan liczydła energii biernej pobranej EQ+ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Przedstawia bieŝący stan liczydła energii biernej pobranej EQ+ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Przedstawia bieŝący stan liczydła energii biernej oddanej EQ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; BieŜący stan liczydła energii biernej oddanej EQ w strefie czasowej 2 Przedstawia bieŝący stan liczydła energii biernej oddanej EQ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Strona 26 z 57

27 Opis wielkości wyświetlanej BieŜący stan liczydła energii biernej oddanej EQ w strefie czasowej 3 BieŜący stan liczydła energii biernej oddanej EQ w strefie czasowej 4 BieŜący stan liczydła sumarycznego energii czynnej pobranej EP+ Opis informacji zawartych na danym ekranie Przedstawia bieŝący stan liczydła energii biernej oddanej EQ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Przedstawia bieŝący stan liczydła energii biernej oddanej EQ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Przedstawia sumę wartości energii czynnej pobranej EP+ naliczonych w czterech strefach czasowych, ponadto wyświetlone są: symbole 'T1', 'T2', 'T3', 'T4' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; BieŜący stan liczydła sumarycznego energii czynnej oddanej EP Przedstawia sumę wartości energii czynnej oddanej EP naliczonych w czterech strefach czasowych, ponadto wyświetlone są: symbole 'T1', 'T2', 'T3', 'T4' oraz symbol 'EP'; jednostka pomiarowa 'kwh'; BieŜący stan liczydła sumarycznego energii biernej pobranej EQ+ Przedstawia sumę wartości energii biernej pobranej EQ+ naliczonych w czterech strefach czasowych, ponadto wyświetlone są: symbole 'T1', 'T2', 'T3', 'T4' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Strona 27 z 57

28 Opis wielkości wyświetlanej BieŜący stan liczydła sumarycznego energii biernej oddanej EQ Opis informacji zawartych na danym ekranie Przedstawia sumę wartości energii biernej oddanej EQ naliczonych w czterech strefach czasowych, ponadto wyświetlone są: symbole 'T1', 'T2', 'T3', 'T4' oraz symbol 'EQ'; jednostka pomiarowa 'kvarh'; Wartość pierwszej najwyŝszej mocy czynnej pobranej P+ Przedstawia wartość pierwszej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; jednostka pomiarowa 'kw'; Data wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+ Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia pierwszej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'date'; Czas wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+ Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia pierwszej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'time'; Strona 28 z 57

29 Opis wielkości wyświetlanej Wartość drugiej najwyŝszej mocy czynnej pobranej P+ Data wystąpienia drugiej najwyŝszej mocy czynnej pobranej P+ Czas wystąpienia najwyŝszej mocy czynnej pobranej P+ Wartość trzeciej najwyŝszej mocy czynnej pobranej P+ Data wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+ Czas wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+ Wartość pierwszej najwyŝszej mocy czynnej oddanej P Opis informacji zawartych na danym ekranie Przedstawia wartość drugiej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia drugiej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'date'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia drugiej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'time'; Przedstawia wartość trzeciej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia trzeciej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'date'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia trzeciej najwyŝszej mocy czynnej pobranej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'time'; Przedstawia wartość pierwszej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; jednostka pomiarowa 'kw'; Strona 29 z 57

30 Opis wielkości wyświetlanej Data wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P Opis informacji zawartych na danym ekranie Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia pierwszej najwyŝszej mocy czynnej oddanej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'date'; Czas wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia pierwszej najwyŝszej mocy czynnej oddanej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'time'; Wartość drugiej najwyŝszej mocy czynnej oddanej P Data wystąpienia drugiej najwyŝszej mocy czynnej oddanej P Czas wystąpienia drugiej najwyŝszej mocy czynnej oddanej P Wartość trzeciej najwyŝszej mocy czynnej oddanej P Przedstawia wartość drugiej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia drugiej najwyŝszej mocy czynnej oddanej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'date'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia drugiej najwyŝszej mocy czynnej oddanej w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'time'; Przedstawia wartość trzeciej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w bieŝącym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; jednostka pomiarowa 'kw'; Strona 30 z 57

31

32 Opis wielkości wyświetlanej Wartość wprowadzonej do pamięci licznika mocy umownej Opis informacji zawartych na danym ekranie Przedstawia wartość wprowadzonej do pamięci licznika mocy umownej, ponadto wyświetlony jest: symbol 'PU'; jednostka pomiarowa 'kw'; Wartość tangensa kąta neutralnego Przedstawia wartość wprowadzonego do pamięci licznika tangensa kąta neutralnego, ponadto wyświetlony jest: symbol 'tgφ'; Wielkości (informacje) chwilowe Opis wielkości wyświetlanej Wartość mocy narastającej czynnej pobieranej P+ Opis informacji zawartych na danym ekranie Przedstawia wartość mocy narastającej czynnej pobieranej, ponadto wyświetlony jest: symbol 'P'; symbol 'T1' lub 'T2' lub 'T3' lub 'T4' w zaleŝności od aktualnej strefy czasowej; jednostka pomiarowa 'kw'; minuta cyklu pomiarowego poprzedzona znakiem '+'; Wartość mocy narastającej czynnej oddawanej P Przedstawia wartość mocy narastającej czynnej oddawanej, ponadto wyświetlony jest: symbol 'P'; symbol 'T1' lub 'T2' lub 'T3' lub 'T4' w zaleŝności od aktualnej strefy czasowej; jednostka pomiarowa 'kw'; minuta cyklu pomiarowego poprzedzona znakiem ' '; Strona 32 z 57

33 Opis wielkości wyświetlanej Wartość mocy narastającej biernej pobieranej Q+ Opis informacji zawartych na danym ekranie Przedstawia wartość mocy narastającej biernej pobieranej, ponadto wyświetlony jest: symbol 'Q'; symbol 'T1' lub 'T2' lub 'T3' lub 'T4' w zaleŝności od aktualnej strefy czasowej; jednostka pomiarowa 'kvar'; minuta cyklu pomiarowego poprzedzona znakiem '+'; Wartość mocy narastającej biernej oddawanej Q Wartość mocy chwilowej czynnej Przedstawia wartość mocy narastającej biernej oddawanej, ponadto wyświetlony jest: symbol 'Q'; symbol 'T1' lub 'T2' lub 'T3' lub 'T4' w zaleŝności od aktualnej strefy czasowej; jednostka pomiarowa 'kvar'; minuta cyklu pomiarowego poprzedzona znakiem ' '; Przedstawia wartość mocy chwilowej czynnej, ponadto wyświetlony jest: symbol 'P1' z indeksem 'mom.'; jednostka pomiarowa 'kw'; zaleŝnie od kierunku przepływu energii czynnej wyświetlany jest znak: ' ' oddawanie energii, brak znaku ' ' pobieranie energii lub moc 0 W); Wartość mocy chwilowej biernej Przedstawia wartość mocy chwilowej biernej, ponadto wyświetlony jest: symbol 'Q1' z indeksem 'mom.'; jednostka pomiarowa 'var' lub 'kvar' w zaleŝności od typu licznika; zaleŝnie od kierunku przepływu energii biernej w fazie L1 wyświetlany jest znak: ' ' oddawanie energii, brak znaku ' ' pobieranie energii lub moc 0 var); Strona 33 z 57

34 Opis wielkości wyświetlanej Wartość chwilowa napięcia Opis informacji zawartych na danym ekranie Przedstawia wartość chwilową napięcia, ponadto wyświetlony jest: symbol 'U1' z indeksem 'mom.'; jednostka pomiarowa 'V'; Wartość chwilowa prądu Przedstawia wartość chwilową prądu, ponadto wyświetlony jest: symbol 'I1' z indeksem 'mom.'; jednostka pomiarowa 'A'; Wartość chwilowa częstotliwości Przedstawia wartość chwilową częstotliwości, ponadto wyświetlony jest: symbol 'HZ' z indeksem 'mom.'; Wielkości (informacje) archiwalnego okresu rozliczeniowego Opis wielkości wyświetlanej Data zamknięcia okresu rozliczeniowego Opis informacji zawartych na danym ekranie Przedstawia datę zamknięcia okresu rozliczeniowego (rok.miesiąc.dzień) w formacie RRRR.MM.DD, ponadto wyświetlony jest: komentarz 'arch.' i 'date'; Strona 34 z 57

35 Opis wielkości wyświetlanej Czas zamknięcia okresu rozliczeniowego Opis informacji zawartych na danym ekranie Przedstawia czas zamknięcia okresu rozliczeniowego (godzina:minuta) w formacie GG:MM, ponadto wyświetlony jest: komentarz 'arch.' i 'time'; Stan liczydła energii czynnej pobranej EP+ w strefie czasowej 1 Przedstawia stan liczydła energii czynnej pobranej EP+ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Stan liczydła energii czynnej pobranej EP+ w strefie czasowej 2 Stan liczydła energii czynnej pobranej EP+ w strefie czasowej 3 Stan liczydła energii czynnej pobranej EP+ w strefie czasowej 4 Przedstawia stan liczydła energii czynnej pobranej EP+ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Przedstawia stan liczydła energii czynnej pobranej EP+ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Przedstawia stan liczydła energii czynnej pobranej EP+ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Strona 35 z 57

36 Opis wielkości wyświetlanej Stan liczydła energii czynnej oddanej EP w strefie czasowej 1 Opis informacji zawartych na danym ekranie Przedstawia stan liczydła energii czynnej oddanej EP w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Stan liczydła energii czynnej oddanej EP w strefie czasowej 2 Stan liczydła energii czynnej oddanej EP w strefie czasowej 3 Stan liczydła energii czynnej oddanej EP w strefie czasowej 4 Stan liczydła energii biernej pobranej EQ+ w strefie czasowej 1 Przedstawia stan liczydła energii czynnej oddanej EP w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Przedstawia stan liczydła energii czynnej oddanej EP w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Przedstawia stan liczydła energii czynnej oddanej EP w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EP'; komentarz 'arch.'; jednostka pomiarowa 'kwh'; Przedstawia stan liczydła energii biernej pobranej EQ+ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Strona 36 z 57

37 Opis wielkości wyświetlanej Stan liczydła energii biernej pobranej EQ+ w strefie czasowej 2 Stan liczydła energii biernej pobranej EQ+ w strefie czasowej 3 Stan liczydła energii biernej pobranej EQ+ w strefie czasowej 4 Stan liczydła energii biernej oddanej EQ w strefie czasowej 1 Opis informacji zawartych na danym ekranie Przedstawia stan liczydła energii biernej pobranej EQ+ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Przedstawia stan liczydła energii biernej pobranej EQ+ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Przedstawia stan liczydła energii biernej pobranej EQ+ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Przedstawia stan liczydła energii biernej oddanej EQ w pierwszej strefie czasowej, ponadto wyświetlony jest: symbol 'T1' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Stan liczydła energii biernej oddanej EQ w strefie czasowej 2 Stan liczydła energii biernej oddanej EQ w strefie czasowej 3 Przedstawia stan liczydła energii biernej oddanej EQ w drugiej strefie czasowej, ponadto wyświetlony jest: symbol 'T2' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; wskaźnik obecności napięć fazowych; Przedstawia stan liczydła energii biernej oddanej EQ w trzeciej strefie czasowej, ponadto wyświetlony jest: symbol 'T3' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Strona 37 z 57

38 Opis wielkości wyświetlanej Stan liczydła energii biernej oddanej EQ w strefie czasowej 4 Wartość pierwszej najwyŝszej mocy czynnej pobranej P+ Opis informacji zawartych na danym ekranie Przedstawia stan liczydła energii biernej oddanej EQ w czwartej strefie czasowej, ponadto wyświetlony jest: symbol 'T4' oraz symbol 'EQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Przedstawia wartość pierwszej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Data wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+ Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia pierwszej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'date' i 'arch.'; Czas wystąpienia pierwszej najwyŝszej mocy czynnej pobranej P+ Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia pierwszej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max'; komentarz 'time' i 'arch.'; Strona 38 z 57

39 Opis wielkości wyświetlanej Wartość drugiej najwyŝszej mocy czynnej pobranej P+ Data wystąpienia drugiej najwyŝszej mocy czynnej pobranej P+ Czas wystąpienia drugiej najwyŝszej mocy czynnej pobranej P+ Wartość trzeciej najwyŝszej mocy czynnej pobranej P+ Data wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+ Czas wystąpienia trzeciej najwyŝszej mocy czynnej pobranej P+ Opis informacji zawartych na danym ekranie Przedstawia wartość drugiej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia drugiej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'date' i 'arch.'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia drugiej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max'; komentarz 'time' i 'arch.'; Przedstawia wartość trzeciej najwyŝszej mocy czynnej pobranej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia trzeciej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'date' i 'arch.'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia trzeciej najwyŝszej mocy czynnej pobranej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max'; komentarz 'time' i 'arch.'; Strona 39 z 57

40 Opis wielkości wyświetlanej Wartość pierwszej najwyŝszej mocy czynnej oddanej P Opis informacji zawartych na danym ekranie Przedstawia wartość pierwszej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Data wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia pierwszej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max.'; komentarz 'date' i 'arch.'; Czas wystąpienia pierwszej najwyŝszej mocy czynnej oddanej P Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia pierwszej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P1' z indeksem 'max'; komentarz 'time' i 'arch.'; Wartość drugiej najwyŝszej mocy czynnej oddanej P Przedstawia wartość drugiej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Strona 40 z 57

41 Opis wielkości wyświetlanej Data wystąpienia drugiej najwyŝszej mocy czynnej oddanej P Czas wystąpienia drugiej najwyŝszej mocy czynnej oddanej P Wartość trzeciej najwyŝszej mocy czynnej oddanej P Data wystąpienia trzeciej najwyŝszej mocy czynnej oddanej P Czas wystąpienia trzeciej najwyŝszej mocy czynnej oddanej P Wartość nadwyŝki mocy czynnej pobranej P+ Opis informacji zawartych na danym ekranie Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia drugiej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max.'; komentarz 'date' i 'arch.'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia drugiej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P2' z indeksem 'max'; komentarz 'time' i 'arch.'; Przedstawia wartość trzeciej najwyŝszej mocy czynnej oddanej, która została zarejestrowana w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'arch.'; jednostka pomiarowa 'kw'; Przedstawia datę (rok.miesiąc.dzień) w formacie RRRR.MM.DD wystąpienia trzeciej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max.'; komentarz 'date' i 'arch.'; Przedstawia czas (godzina:minuta) w formacie GG:MM wystąpienia trzeciej najwyŝszej mocy czynnej oddanej w archiwalnym okresie rozliczeniowym, ponadto wyświetlony jest: symbol 'P3' z indeksem 'max'; komentarz 'time' i 'arch.'; Przedstawia wartość nadwyŝki mocy czynnej pobranej P+, ponadto wyświetlony jest: symbol 'ΣP', komentarz 'arch.'; jednostka pomiarowa 'kw'; Strona 41 z 57

42 Opis wielkości wyświetlanej Ilość przekroczeń mocy umownej (rejestracja przy przepływie energii czynnej pobieranej EP+) Opis informacji zawartych na danym ekranie Przedstawia ilość przekroczeń mocy umownej, ponadto wyświetlony jest: symbol 'IP'; komentarz 'arch.'; Wartość nadwyŝki energii biernej w pierwszym kwadrancie Przedstawia wartość nadwyŝki mocy biernej naliczonej w pierwszym kwadrancie, ponadto wyświetlony jest: symbol 'ΣQ'; komentarz 'arch.'; jednostka pomiarowa 'kvarh'; Wielkości informacyjne i obsługowe Opis wielkości wyświetlanej Ekran tytułowy archiwalnych okresów rozliczeniowych Opis informacji zawartych na danym ekranie Wyświetlone są: napis 'Arch.'; Ekran tytułowy archiwalnego okresu rozliczeniowego Wyświetlone są: napis 'Arch. XX'; Gdzie XX numer archiwalnego okresu rozliczeniowego (01 12). Strona 42 z 57

43 Wyświetlonych jest: osiem symboli 'P'. Ekran informacyjny wejście w tryb programowania Ekran informacyjny ręcznego zamykania okresu rozliczeniowego Przedstawia sposób zamykania okresu rozliczeniowego: tryb ręczny. Wyświetlone są: symbol 'rec'; Ekran informacyjny automatycznego zamykania okresu rozliczeniowego Przedstawia sposób zamykania okresu rozliczeniowego: tryb automatyczny. Wyświetlone są: symbol 'AUt'; Ekrany informacyjne zamknięcie okresu rozliczeniowego Przedstawia ustawienia automatycznego zamykania okresów rozliczeniowych. Wyświetlone są: symbol 'Z1' 'Z5' nr konfiguracji automatycznego zamykania okresów rozliczeniowych; komentarz 'date' i 'time'; drugi i trzeci segment główny numer dnia miesiąca w zakresie ; czwarty segment główny znak rozdzielający ' '; piąty i szósty segment główny godzina w zakresie ; pomiędzy szóstym a siódmym segmentem głównym znak rozdzielający 'kropka'; siódmy segment główny tryb zamknięcia: 0 zamykanie nieaktywne, 1 zamknięcie z zerowaniem (Tryb 1 patrz punkt ), 2 zamknięcie bez zerowania (Tryb 1 patrz punkt ); Strona 43 z 57

44 Długość cyklu mocowego Przedstawia długość cyklu mocowego, ponadto wyświetlony jest: symbol 'CU'; komentarz 'time'; Długość cyklu profilowego Przedstawia długość cyklu profilowego, ponadto wyświetlony jest: symbol 'CP'; komentarz 'time'; Numer wersji oprogramowania licznika Przedstawia numer wersji oprogramowania licznika (na lewo od dwukropka) oraz sygnaturę firmware (na prawo od dwukropka), ponadto wyświetlony jest: symbol 'FW'; Ekran komunikatu o błędach do celów serwisowych Na cyfrach pola głównego prezentowany jest komunikat o błędach: symbol 'ER'; Ekran informacyjny zapad napięcia 1 Ekran ten wyświetlany jest w przepadku wystąpienia spadku napięcia poniŝej zaprogramowanego progu. Wyświetla się: Napis 'Error U' 1 Ekran moŝna dezaktywować poprzez odpowiednią konfigurację licznika Strona 44 z 57

45 8. ZESTAWIENIE DOMYŚLNYCH PARAMETRÓW TARYFIKACJI I PARAMETRÓW FUNKCJONALNYCH PROGRAMOWANYCH W LICZNIKACH TYPU slab Lp. Parametr BEZPOŚREDNI 230 V, 5(60) A 1. Konto odbiorcy Nie zaprogramowane 2. Czas uśredniania cyklu mocowego 15 min. 3. Czas uśredniania cyklu profilowego 15 min. 4. Algorytm wybierania mocy maksymalnych Ze wszystkich cykli 5. Święta zaliczane do dni wolnych TAK 6. Niedziele zaliczane do dni wolnych TAK 7. Soboty zaliczane do dni wolnych TAK 8. Osobna tabela dla sobót NIE 9. Aktywna tabela dni dodatkowych TAK 10. Dodatkowe dni wolne Nie zaprogramowane 11. Konfiguracja zamknięć okresu rozliczeniowego Zamknięcie okresu rozliczeniowego: automatyczne, ilość zamknięć w miesiącu: jeden, dzień w miesiącu: pierwszy, godzina: 00, zerowanie mocy: TAK 12. Strefy doby Zgodne z taryfą C Zmiana czasu lato-zima, zima-lato Aktywna 14. Moc umowna 13,80 kw 15. Prędkość transmisji RS485/CLO/M-Bus 4800 bit/s 16. Tryb pracy ekranu Powrót do ekranu domyślnego 17. Napięcie progowe 190 V 18. Hasło do programowania licznika Nie zaprogramowane 19. Ekrany LCD Ekran informacyjny spadek napięcia zasilania ( Error U ) Polaryzacja wejścia / wyjścia synchronizacji (Czas trwania impulsu 50 ms) Funkcja wyjścia przekaźnikowego (wyposaŝenie opcjonalne) Ekrany statyczne: kolejność prezentacji ekranów zgodnie z pkt. 1. Czas powrotu do ekranu domyślnego 180 s. Ekrany dynamiczne: nie zaprogramowane Aktywny Negatywna Sygnalizacja zapadu / zaniku napięcia pomiarowego. Styki przekaźnika rozwarte przy zapadzie / zaniku L Tangens neutralny 0,4 24. Funkcja wyjścia kontrolnego (diody impulsowej LED) Energia czynna P+ / P 25. Funkcja wyjścia impulsowego Energia czynna P+ / P 26. Kod zdalnej synchronizacji czasu Aktywny 27. Przełącznik blokady interfejsu optycznego Ustawiony w pozycji odblokowany Strona 45 z 57

46 8.1. Kolejność domyślnych ekranów licznika typu slab Lp. Ekrany statyczne 1 Ekran testowy 40 Data wystąpienia drugiej najwyŝszej mocy czynnej oddanej 2 Data 41 Czas wystąpienia drugiej najwyŝszej mocy czynnej oddanej 3 Czas 42 Wartość trzeciej najwyŝszej mocy czynnej oddanej Stan liczydła energii czynnej dla kierunku pobór w pierwszej strefie czasowej Stan liczydła energii czynnej dla kierunku pobór w drugiej strefie czasowej Stan liczydła energii czynnej dla kierunku pobór w trzeciej strefie czasowej Stan liczydła energii czynnej dla kierunku pobór w czwartej strefie czasowej 8 Stan liczydła sumarycznego energii czynnej dla kierunku pobór Stan liczydła energii czynnej dla kierunku oddawanie w pierwszej strefie czasowej Stan liczydła energii czynnej dla kierunku oddawanie w drugiej strefie czasowej Stan liczydła energii czynnej dla kierunku oddawanie w trzeciej strefie czasowej Stan liczydła energii czynnej dla kierunku oddawanie w czwartej strefie czasowej Lp. 43 Data wystąpienia trzeciej najwyŝszej mocy czynnej oddanej 44 Czas wystąpienia trzeciej najwyŝszej mocy czynnej oddanej Wartość narastającej mocy czynnej pobieranej z aktualną minutą cyklu pomiarowego Wartość narastającej mocy czynnej oddawanej z aktualną minutą cyklu pomiarowego Wartość narastającej mocy biernej pobieranej z aktualną minutą cyklu pomiarowego Wartość narastającej mocy biernej oddawanej z aktualną minutą cyklu pomiarowego 49 Wartość chwilowa napięcia 50 Wartość chwilowa prądu 51 Wartość chwilowa mocy czynnej pobieranej lub oddawanej 13 Stan liczydła sumarycznego energii czynnej dla kierunku oddawanie 52 Wartość chwilowa mocy biernej pobieranej lub oddawanej Stan liczydła energii biernej dla kierunku pobór w pierwszej strefie czasowej Stan liczydła energii biernej dla kierunku pobór w drugiej strefie czasowej Stan liczydła energii biernej dla kierunku pobór w trzeciej strefie czasowej Stan liczydła energii biernej dla kierunku pobór w czwartej strefie czasowej 53 Wartość chwilowa częstotliwości 54 Wartość mocy umownej wprowadzonej do pamięci licznika 55 Wartość tangensa neutralnego wprowadzonego do pamięci licznika 56 Data zamknięcia okresu rozliczeniowego 18 Stan liczydła sumarycznego energii biernej dla kierunku pobór 57 Czas zamknięcia okresu rozliczeniowego Stan liczydła energii biernej dla kierunku oddawanie w pierwszej strefie czasowej Stan liczydła energii biernej dla kierunku oddawanie w drugiej strefie czasowej Stan liczydła energii biernej dla kierunku oddawanie w trzeciej strefie czasowej Stan liczydła energii biernej dla kierunku oddawanie w czwartej strefie czasowej 23 Stan liczydła sumarycznego energii biernej dla kierunku oddawanie Stan liczydła nadwyŝki energii biernej Wartość pierwszej najwyŝszej mocy czynnej pobranej Data wystąpienia pierwszej najwyŝszej mocy czynnej pobranej Czas uśredniania cyklu mocowego 59 Czas uśredniania cyklu profilowego 60 Ekran informacyjny o sposobie zamykania okresu rozliczeniowego 61 Data pierwszego w miesiącu automatycznego zamknięcia okresu rozliczeniowego Data drugiego w miesiącu automatycznego zamknięcia okresu rozliczeniowego (domyślnie data nie zdefiniowana) Data trzeciego w miesiącu automatycznego zamknięcia okresu rozliczeniowego (domyślnie data nie zdefiniowana) Data czwartego w miesiącu automatycznego zamknięcia okresu rozliczeniowego (domyślnie data nie zdefiniowana) Data piątego w miesiącu automatycznego zamknięcia okresu rozliczeniowego (domyślnie data nie zdefiniowana) 27 Czas wystąpienia pierwszej najwyŝszej mocy czynnej pobranej 66 Numer wersji oprogramowania licznika 28 Wartość drugiej najwyŝszej mocy czynnej pobranej 67 Ekran komunikatu o błędach 29 Data wystąpienia drugiej najwyŝszej mocy czynnej pobranej 68 Wejście do archiwum 30 Czas wystąpienia drugiej najwyŝszej mocy czynnej pobranej 31 Wartość trzeciej najwyŝszej mocy czynnej pobranej 32 Data wystąpienia trzeciej najwyŝszej mocy czynnej pobranej 33 Czas wystąpienia trzeciej najwyŝszej mocy czynnej pobranej 34 Wartość nadwyŝki mocy czynnej pobranej 35 Ilość przekroczeń wprowadzonej do licznika wartości mocy umownej 36 Wartość pierwszej najwyŝszej mocy czynnej oddanej 37 Data wystąpienia pierwszej najwyŝszej mocy czynnej oddanej 38 Czas wystąpienia pierwszej najwyŝszej mocy czynnej oddanej 39 Wartość drugiej najwyŝszej mocy czynnej oddanej Strona 46 z 57

47 UWAGA: Wszelkie rejestry zapisane w pamięci licznika przed datą jego legalizacji mogą zawierać niestandardowe, próbne i testowe wartości. 9. KONFIGURACJA REJESTRACJI WIELKOŚCI ROZLICZENIOWYCH (TARYFIKACJI) ORAZ INNYCH WIELKOŚCI POMOCNICZYCH 9.1. Rejestracja energii Licznik moŝe mierzyć i rejestrować energię w czterech strefach czasowych, przy czym aktywna jest w danej chwili tylko jedna strefa. Licznik mierzy i rejestruje energię czynną oraz bierną. NaleŜy wyodrębnić dwa typy liczydeł energii: strefowe i sumaryczne, przy czym rejestracja energii odbywa się jednocześnie na danym liczydle strefowym i sumarycznym. Licznik rejestruje energię czynną oraz bierną w 20 rejestrach: 4 rejestry strefowe dla energii czynnej w kierunku pobór; 1 rejestr sumaryczny dla energii czynnej w kierunku pobór; 4 rejestry strefowe dla energii czynnej w kierunku oddawanie; 1 rejestr sumaryczny dla energii czynnej w kierunku oddawanie; 4 rejestry strefowe dla energii biernej w kierunku pobór; 1 rejestr sumaryczny dla energii biernej w kierunku pobór; 4 rejestry strefowe dla energii biernej w kierunku oddawanie; 1 rejestr sumaryczny dla energii biernej w kierunku oddawanie. Rejestry strefowe posiadają odpowiedniki w rejestrach archiwalnych, dla 12 ostatnich zamkniętych okresów rozliczeniowych Pomiar i rejestracja najwyŝszych mocy uśrednionych Licznik slab realizuje pomiar i rejestrację najwyŝszych mocy uśrednionych wg poniŝszych punktów: w pamięci licznika rejestrowane są trzy najwyŝsze moce P+ (moc czynna kierunek pobór) oraz trzy najwyŝsze moce P (moc czynna kierunek oddawanie) w danym okresie rozliczeniowym niezaleŝnie od obowiązującej strefy czasowej; uśrednianie mocy odbywa się w interwałach 15, 30 lub 60 minutowych (konfiguracja licznika określa czasu uśredniania; konfigurację moŝna przeprowadzić programem operatorskim Solen ); interwały uśredniania wpasowane są w bieg czasu urzędowego; kaŝda zarejestrowana wartość mocy posiada znacznik daty i czasu wystąpienia; zarejestrowane wartości posiadają odpowiedniki w rejestrach archiwalnych dla 12 ostatnich zamkniętych okresów rozliczeniowych. Pomiar i rejestracja najwyŝszych mocy uśrednionych moŝe być realizowany wg dwóch algorytmów: co cykl (Algorytm 1) lub najwyŝszy z godziny (Algorytm 2). Konfiguracja licznika określa wybór algorytmu (konfigurację licznika moŝna wykonać programem operatorskim Solen ) Algorytm 1 co cykl w pamięci licznika rejestrowane są po trzy najwyŝsze moce (P+ i P ) w danym okresie rozliczeniowym niezaleŝnie od obowiązującej strefy czasowej; rejestracja najwyŝszych mocy uśrednionych realizowana jest zgodnie z interwałami uśredniania; kaŝda zarejestrowana wartość mocy posiada znacznik daty i czasu wystąpienia Algorytm 2 najwyŝszy z godziny uśrednianie mocy realizowane jest zgodnie z interwałami uśredniania, ale w dalszej kolejności rozpatrywana jest tylko jedna, najwyŝsza, moc uśredniona jaka wystąpiła w przeciągu jednej godziny (zgranej z biegiem czasu urzędowego); pozostałe odnotowane moce uśrednione są ignorowane; w pamięci licznika rejestrowane są po trzy najwyŝsze moce (P+ i P ) w danym okresie rozliczeniowym niezaleŝnie od obowiązującej strefy czasowej; kaŝda zarejestrowana wartość mocy posiada znacznik daty i czasu wystąpienia. Strona 47 z 57

48 9.3. Rejestracja nadwyŝki mocy czynnej Do rejestru nadwyŝki mocy dodawana jest róŝnica pomiędzy wartością mocy najwyŝszej (wybieranej zgodnie z algorytmem rejestracji najwyŝszych mocy uśrednionych co cykl lub najwyŝszy z godziny patrz punkt 9.2), a wartością, wprowadzonej do pamięci, mocy umownej. Wartość nadwyŝki mocy czynnej pobranej P+ wynika ze wzorów: P n =P cp P u przy warunku P cp >P u ; P n =0 przy warunku P cp P u ; Gdzie : P sn =P s P n. P cp wartość mocy w zakończonym cyklu uśredniania; P u wartość wprowadzonej do pamięci licznika mocy umownej; P n nadwyŝka mocy wynikająca z róŝnicy P cp oraz P u ; P s wartość bieŝąca nadwyŝki mocy; P sn nowa wartość nadwyŝki mocy; 9.4. Rejestracja ilości przekroczeń mocy umownej Rejestr ilości przekroczeń mocy umownej zwiększany jest o 1 w przypadku, gdy wartość mocy uśrednionej jest większa od wprowadzonej do pamięci licznika mocy umownej: JeŜeli P cp P u to I pn =I p +1 Gdzie : P cp wartość mocy; P u wartość wprowadzonej do pamięci licznika mocy umownej; I p wartość bieŝąca ilości przekroczeń mocy umownej; I pn nowa wartość ilości przekroczeń mocy umownej; UWAGA! Jeśli licznik rejestruje najwyŝsze moce uśrednione wg Algorytmu 2 ( jeden z godziny ; patrz punkt 9.2) i jeśli w ciągu trwania godziny wystąpią przekroczenia mocy umownej, to ilość przekroczeń zwiększana jest tylko jeden raz Rejestracja nadwyŝki energii biernej Obliczenia nadwyŝki energii biernej wykonywane są: na podstawie jednosekundowych pomiarów energii wykonanych przez przetwornik pomiarowy; wyłącznie przy pracy licznika w pierwszym kwadrancie pomiarowym. Licznik posiada dodatkowy rejestr wartości tg N (tzw. tangens neutralny) wprowadzany do pamięci licznika: format wartości 1+2 (0,00); zakres wartości od 0,00 do 9,99; wartość jest prezentowana w polu odczytowym licznika z symbolem tg ϕ. Cechy rejestru nadwyŝki energii biernej: rejestr posiada status liczydła energii; jednostka pomiaru: kvarh; w momencie zamknięcia okresu rozliczeniowego wartość zapisywana jest w rejestrze archiwalnym; format wartości rejestru jest analogiczny jak formaty liczydeł energii biernej Czas uśredniania cyklu mocowego Jest to parametr określający czas uśredniania mocy rozliczeniowych. Dopuszczalne są wartości 15, 30 lub 60 minut. Strona 48 z 57

49 9.7. Czas uśredniania cyklu profilowego Jest to parametr określający czas uśredniania mocy rejestrowanej w profilu mocy. Dopuszczalne są wartości 15, 30 lub 60 minut Wartość mocy umownej Zgodnie z wprowadzoną do pamięci licznika wartością mocy umownej następuje rejestracja tzw. nadwyŝki mocy oraz ilości przekroczeń mocy umownej Podział doby na strefy czasowe W licznikach slab istnieje moŝliwość zadeklarowania podziału doby na 4 strefy czasowe w trzech tabelach: tabela dla dni roboczych dla kaŝdego miesiąca z dokładnością do 1 godziny; tabela dla dni wolnych dla kaŝdego miesiąca z dokładnością do 1 godziny; tabela dla sobót z dokładnością do 1 godziny (jedna dla całego roku); Kalendarz dni wolnych ustala: Licznik posiada tzw. bezobsługowy kalendarz dni wolnych, który automatycznie dla danego roku dni robocze; dni wolne: niedziele, święta stałe i ruchome (tj. Poniedziałek wielkanocny i dzień BoŜego Ciała); soboty; MoŜliwe są następujące operacje związane z kalendarzem dni wolnych: zadeklarowanie dodatkowych 8 dni wolnych i dodatkowych 8 dni roboczych; zadeklarowanie wszystkich dni wolnych jako roboczych; zadeklarowanie wszystkich sobót jako dni roboczych; zadeklarowanie wszystkich sobót jako dni wolnych Okres rozliczeniowy Okres rozliczeniowy w licznikach moŝe być zamykany: na Ŝądanie przez operatora; automatycznie w wyznaczonym dniu i godzinie miesiąca Zamykanie okresu rozliczeniowego na Ŝądanie przez operatora Opcja zamykanie okresu rozliczeniowego na Ŝądanie jest zawsze aktywna. Zamknięcia okresu rozliczeniowego na Ŝądanie moŝna dokonać przez interfejs optyczny przy uŝyciu oprogramowania Solen lub przy uŝyciu przenośnego czytnika danych (PCD-2 lub PCD-3) wyposaŝonego w dedykowane oprogramowanie odczytowe Automatyczne zamykanie okresu rozliczeniowego Licznik wyposaŝony jest w programowalny mechanizm umoŝliwiający przeprowadzanie automatycznego zamykania okresu rozliczeniowego. Konfigurowanie mechanizmu automatycznego zamykania okresu rozliczeniowego polega na wskazaniu: dnia miesiąca (w którym ma nastąpić zamykanie okresu rozliczeniowego); godziny (jw.); trybu przeprowadzenia zamknięcia. Licznik posiada pięć wpisów przechowujących powyŝsze parametry, co umoŝliwia przeprowadzenie automatycznego zamykania okresu rozliczeniowego do pięciu razy w ciągu miesiąca. Strona 49 z 57

50 Dostępne są następujące tryby przeprowadzenia zamknięcia: Tryb 0 brak akcji; wpis konfiguracyjny nieaktywny; Tryb 1 licznik wykonuje zadania zgodnie z tabelą: Opis wielkości rejestrowanej Wpis do archiwum Zerowanie rejestrów Stany liczydeł energii TAK NIE Wartości najwyŝszych mocy (ze znacznikami daty i czasu ich wystąpienia) TAK TAK Wartość nadwyŝki mocy TAK TAK Ilości przekroczeń wartości mocy umownej TAK TAK Tryb 2 licznik wykonuje zadania zgodnie z poniŝszą tabelą: Opis wielkości rejestrowanej Wpis do archiwum Zerowanie rejestrów Stany liczydeł energii TAK NIE Wartości najwyŝszych mocy (ze znacznikami daty i czasu ich wystąpienia) TAK NIE Wartość nadwyŝki mocy TAK NIE Ilości przekroczeń wartości mocy umownej TAK NIE Automatyczne zamykanie okresu rozliczeniowego Przykład 1 Automatyczne zamykanie okresu rozliczeniowego z zerowaniem rejestrów bieŝącego okresu rozliczeniowego na przełomie miesiąca naleŝy ustawić: Wpis 1 Wpis 2 Wpis 3 Wpis 4 Wpis 5 Dzień Godzina Tryb Automatyczne zamykanie okresu rozliczeniowego Przykład 2 Automatyczne zamykanie okresu rozliczeniowego w zdefiniowanych dniach miesiąca: 10 dnia miesiąca o godzinie 00:00 bez zerowania rejestrów bieŝącego okresu rozliczeniowego, 20 dnia miesiąca o godzinie 12:00 bez zerowania rejestrów bieŝącego okresu rozliczeniowego, na przełomie miesiąca z zerowaniem rejestrów bieŝącego okresu rozliczeniowego. NaleŜy ustawić: Wpis 1 Wpis 2 Wpis 3 Wpis 4 Wpis 5 Dzień Godzina Tryb Automatyczne uaktywnianie czasu letniego Zegar licznika posiada moŝliwość automatycznego odpowiedniego uwzględniania czasu letniego w okresie jego obowiązywania tj.: od ostatniej niedzieli marca (przestawienie godziny z 2:00 na 3:00); do ostatniej niedzieli października (przestawienie godziny z 3:00 na 2:00). MoŜliwe są następujące operacje związane ze zmianą czasu na letni: dezaktywacja mechanizmu uwzględniania czasu letniego; moŝliwość zaprogramowania nowych dat wprowadzenia i odwołania czasu letniego. Strona 50 z 57

51 9.13. Funkcje wyjścia przekaźnikowego Praca przekaźnika zgodnie z tabelami podziału doby na strefy czasowe Licznik moŝe być wyposaŝony opcjonalnie w przekaźnik, który umoŝliwia poprzez jego styki sterowanie przełącznikami stref czasowych w innych licznikach. Istnieje moŝliwość określenia (poprzez konfigurację licznika) dla jakich stref czasowych wyjście przekaźnika ma być zwarte Sygnalizacja na wyjściu przekaźnikowym zaniku / zapadu wartości napięcia pomiarowego Licznik moŝe sygnalizować na wyjściu przekaźnikowym zanik/zapad wartości napięcia pomiarowego, tj. styki przekaźnika będą zwarte gdy napięcie zasilania będzie powyŝej wartości progowej zapadu napięcia (wartość określana na etapie konfigurowania licznika) Sygnalizacja na wyjściu przekaźnikowym kierunku przepływu energii Licznik slab moŝe sygnalizować na wyjściu przekaźnikowym (przez zwarcie styków przekaźnika) wystąpienie iloczynu logicznego wskazanych przez konfigurację zdarzeń: moc chwilowa P > 0; moc chwilowa P = 0; moc chwilowa P < 0; moc chwilowa Q > 0; moc chwilowa Q = 0; moc chwilowa Q < Ustawianie konta odbiorcy W liczniku istnieje moŝliwość wprowadzenia 10-znakowego konta odbiorcy. Dopuszczalne znaki: A Z, a z, 0 9, _, (spacja). Przykład: AaBbZz Zmiana trybu pracy wyświetlacza Opis i kolejność ekranów prezentowanych na wyświetlaczu licznika oraz sposoby sterowania jego pracą zostały opisane w Rozdziale 7 i Prędkość początkowa transmisji danych przez interfejsy RS485, CLO i M-Bus Licznik moŝe być wyposaŝony w interfejs komunikacyjny RS485, CLO lub M-Bus, który umoŝliwia odczyt danych zarejestrowanych w pamięci licznika. Prędkość początkowa transmisji danych poprzez te interfejsy jest ustalana na etapie konfiguracji licznika. Fabrycznie ustalaną wartością jest 4800 bps. Dla RS485 i CLO dopuszczalne są wartości: 300, 600, 1200, 2400, 4800, 9600, bps. Dla M-Bus dopuszczalne wartości to: 300, 600, 1200, 2400, 4800, 9600 bps Parametry wyjścia impulsowego Licznik slab wyposaŝony jest w nadajnik impulsów, reprezentujący wartość mierzonej energii czynnej lub biernej w jednym lub obu kierunkach zaleŝnie od zapisanej konfiguracji Parametry wyjścia kontrolnego (optycznego) Licznik slab wyposaŝony jest w wyjście kontrolne, impulsujące zgodnie z mierzoną energią i stałą impulsową licznika. W zaleŝności od bieŝącej konfiguracji licznika na wyjściu kontrolnym odzwierciedlany jest pomiar energii czynnej lub biernej w jednym lub obu kierunkach Parametry wejścia / wyjścia synchronizacji Licznik wyposaŝony jest w wejście lub wyjście synchronizacji czasu Wyjście synchronizacji czasu Na wyjściu synchronizacji czasu pojawia się impuls w trakcie zakończenia kaŝdego mocowego cyklu pomiarowego. Istnieje moŝliwość konfiguracji polaryzacji impulsu wyjściowego pozytywnej lub negatywnej. Strona 51 z 57

52 Wejście synchronizacji czasu Wejście synchronizacji moŝe przyjmować zewnętrzne impulsy synchronizujące wewnętrzny zegar licznika. Zakres czasu przyjmowania impulsu: od godziny 11:59:00 do 12:00:59. Przyjęcie impulsu powoduje przestawienie zegara na godzinę 12:00:00. Istnieje moŝliwość konfiguracji polaryzacji impulsu wejściowego pozytywnej lub negatywnej. 10. KOD ZDALNEJ SYNCHRONIZACJI CZASU Zastosowanie kodu zdalnej synchronizacji czasu pozwala na synchronizację w dowolnym czasie zegara czasu rzeczywistego z wykorzystaniem dowolnej platformy informatycznej (np. oprogramowania SKADEN autorstwa ZEUP POZYTON) poprzez interfejsy komunikacyjne RS485, CLO lub M-Bus. Od w ZEUP Pozyton moŝna zamówić licznik z aktywnym lub nieaktywnym kodem zdalnej synchronizacji czasu: licznik z aktywnym kodem zdalnej synchronizacji czasu jest programowany na etapie produkcji, tak aby moŝliwe było zdalne programowanie daty i czasu z zastosowaniem rozkazu opisanego w dokumencie Opis kodu zdalnej synchronizacji czasu dostępnego pod adresem w zakładce Zdalna synchronizacja czasu ( Na tabliczce znamionowej takiego licznika znajduje się symbol graficzny aktywnej synchronizacji : Rysunek 7. Symbol aktywnej "synchronizacji czasu" licznik z nieaktywnym kodem zdalnej synchronizacji czasu nie przyjmuje rozkazu programowania daty i czasu opisanego w dokumencie Opis kodu zdalnej synchronizacji czasu dostępnego pod adresem w zakładce Zdalna synchronizacja czasu ( opis_kodu_zdalnej_synchronizacji_czasu.pdf). Zestawienie domyślnych parametrów taryfikacji i parametrów funkcjonalnych programowanych w licznikach zawiera rozdział 8 instrukcji. 11. REJESTRACJA INFORMACJI O INGERENCJI SILNYM POLEM MAGNETYCZNYM Licznik slab posiada sprzętowe i programowe wyposaŝenie, umoŝliwiające sygnalizację oraz rejestrację informacji o ingerencji na licznik silnym zewnętrznym polem magnetycznym Dodatkowy rejestr energii Licznik posiada dodatkowy rejestr (liczydło) energii, uruchamiany w momencie ingerencji na licznik silnym zewnętrznym polem magnetycznym, o własnościach: energią rejestrowaną jest energia czynna (kwh) w kierunku pobór; rejestracja energii w tym rejestrze odbywa się przez cały czas, gdy licznik pozostaje pod wpływem silnego pola magnetycznego; rejestracja energii w tym rejestrze odbywa się równolegle z rejestracją w rejestrach podstawowych (rejestry energii stref doby i bezstrefowe); zerowanie powyŝszego rejestru przeprowadza się specjalnym programem narzędziowym Magneton z zachowaniem wszystkich zabezpieczeń programowych; rejestr ten nie posiada rejestrów archiwalnych i nie jest prezentowany na wyświetlaczu LCD. Strona 52 z 57

53 11.2. Status profilowy Informacje o ingerencji na licznik silnym polem magnetycznym wprowadzone są automatycznie do statusu profilowego Informacja na ekranie LCD Ingerencja na licznik silnym polem magnetycznym powoduje uruchomienie pulsowania sygnalizatora ingerencji silnym polem magnetycznym (patrz rysunek 6, symbol nr 8). Informacja ta jest: wyświetlana na kaŝdym z ekranów; obecna do czasu zerowania specjalnym programem narzędziowym Magneton. 12. ODCZYT DANYCH POMIAROWYCH Sposób otrzymania danych pomiarowych moŝna podzielić na dwie grupy: odczyt tablic danych; odczyt rejestrowy Odczyt tablic danych Licznik posiada cztery tablice danych o stałej, określonej zawartości, umoŝliwiające otrzymanie następujących danych: Tablica 1 bieŝący okres rozliczeniowy; archiwalne okresy rozliczeniowe; profil mocy, zawierający 3360 ostatnich zarejestrowanych cykli pomiarowych; Tablica 2 bieŝący okres rozliczeniowy; archiwalny okres rozliczeniowy; Tablica 3 bieŝący okres rozliczeniowy; Tablica 4 bieŝący okres rozliczeniowy; archiwalny okres rozliczeniowy; profil mocy zawierający wszystkie zarejestrowane cykle pomiarowe Odczyt rejestrowy Odczyt rejestrowy umoŝliwia uzyskanie określonej wielkości lub grupy wielkości, przez programowe zapytanie o odpowiednim parametrze. 13. OBSŁUGA TECHNICZNA LICZNIKA ZA POMOCĄ ZEWNĘTRZNYCH SYSTEMÓW MIKROPROCESOROWYCH Odczyt i konfiguracja Licznik typu slab posiada moŝliwość wymiany informacji za pośrednictwem: interfejsu optycznego zgodnego ze standardem PN-EN ; interfejsu RS485, CLO lub M-Bus. Wykorzystując dowolne interfejsy komunikacyjne licznika, operator moŝe odczytać dane zapisane w pamięci urządzenia, niedostępne za pośrednictwem wyświetlacza. Ze względów bezpieczeństwa, licznik posiada grupę parametrów roboczych, które mogą zostać zmienione jedynie za pośrednictwem podstawowego interfejsu komunikacyjnego: interfejsu optycznego zgodnego ze standardem PN-EN W zaleŝności od wybranego interfejsu komunikacyjnego, zakładany optymalny zestaw operatorski to: Strona 53 z 57

54 głowica optyczna produkcji ZEUP. Pozyton; dedykowane urządzenie mikroprocesorowe, wyposaŝone w interfejs RS232 lub USB oraz oprogramowanie operatorskie (czytnik PCD-2 lub PCD-3 lub inne urządzenie przenośne z oprogramowaniem Odczyton ) lub mikrokomputer (np. mikrokomputer stacjonarny, mikrokomputer przenośny z interfejsem RS232 lub USB) i oprogramowanie operatorskie Solen Odczyt licznika za pośrednictwem głowicy optycznej standardu PN-EN Przeprowadzenie prawidłowego odczytu danych z licznika wyposaŝonego w interfejs komunikacyjny optyczny zgodny ze standardem PN-EN wymaga: ustawienia przełącznika blokady optycznego interfejsu komunikacyjnego w stan odblokowany; przyłączenia do gniazda urządzenia odczytowego głowicy optycznej firmy Z.E.U.P. Pozyton (dostępne warianty interfejsów: RS232, USB); zamocowania głowicy optycznej w gnieździe odczytywanego licznika (przewodem skierowanym w kierunku osłony skrzynki zaciskowej); uaktywnienia czytnika danych lub PC wraz z dedykowanym programem uŝytkowym; przystąpienie do procesu odczytywania lub zapisywania danych; poprawny odczyt zostaje potwierdzony odpowiednim komunikatem. Licznik slab posiada moŝliwość zablokowania / odblokowania optycznego interfejsu komunikacyjnego. Do tego celu słuŝy przełącznik umieszczony pod osłoną skrzynki zaciskowej (patrz rysunek 2). Transmisja danych pomiarowych jak równieŝ konfiguracja licznika moŝliwe są wyłącznie przy ustawieniu przełącznika w pozycji odblokowany. 14. INTERFEJS M-BUS W LICZNIKU slab Przeznaczenie interfejsu M-Bus Interfejs M-Bus (ang. Meter-Bus) jest standardem opracowanym do asynchronicznej wymiany informacji pomiędzy urządzeniami systemów kontrolno-pomiarowych. Specyfikacja M-Bus obejmuje: protokół komunikacyjny; interfejs elektryczny magistrali danych. Charakterystyczne cechy interfejsu M-Bus: łatwa instalacja magistralę stanowi dwuŝyłowy przewód. Urządzenia na magistrali podłączane są równolegle; zdalny odczyt danych pomiarowo-rozliczeniowych dla mierników róŝnych mediów (np. ciepłomierzy, wodomierzy, gazomierzy, liczników energii elektrycznej) oraz przyrządów pomiarowych automatyki przemysłowej; moŝliwość zasilania urządzeń pomiarowych z magistrali; szybki dostęp do danych pomiarowych (np. stanów liczydeł); wysoka niezawodność transmisji danych dzięki mechanizmowi potwierdzania odbioru, retransmisji i kontroli poprawności danych Topologia sieci i podstawowe parametry M-Bus Sieć M-Bus o topologi magistrali równoległej charakteryzuje się (Rysunek 8): moŝliwością podłączenia duŝej liczby urządzeń pomiarowych (max. 250); minimalnym poborem energii z urządzenia pomiarowego; konfigurowalnymi prędkościami transmisji: od 300 bps do 9600 bps; maksymalną długością magistrali do 350 m; dowolnością polaryzacji podłączenia urządzeń do magistrali równoległej (Rysunek 9). Strona 54 z 57

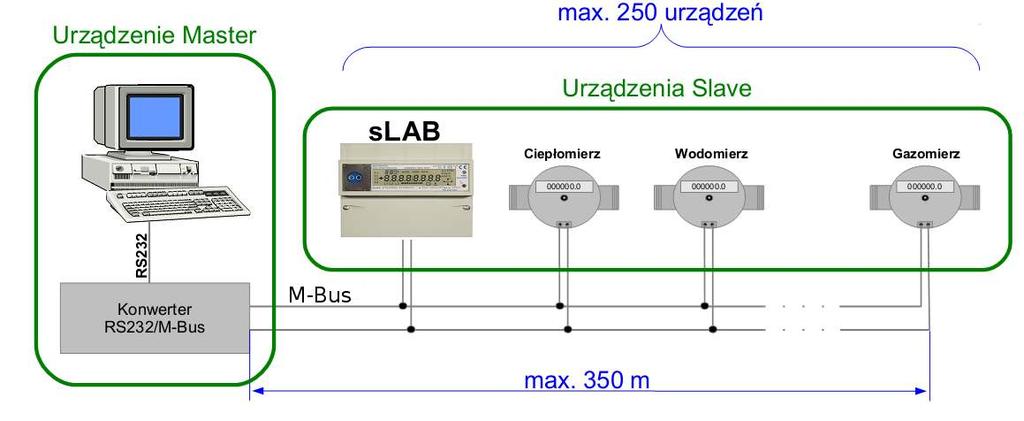

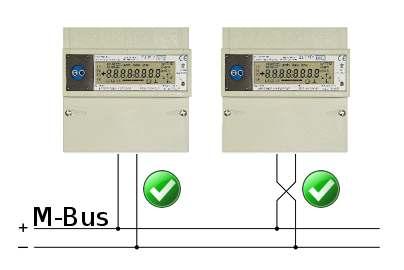

55 Rysunek 8. Przykładowy system pomiarowy na magistrali M-Bus Rysunek 9. Dowolność polaryzacji magistrali M-Bus Magistrala M-Bus tworzy organizację logiczną typu Master-Slave (Rysunek 8), w której: liczniki pomiarowe są węzłami typu Slave; kaŝdy Slave ma przypisany indywidualny numer z zakresu od 1 do 250, będący jego adresem na magistrali; siecią zarządza węzeł Master i tylko on moŝe zainicjować transmisję danych na magistrali M-Bus; sterownik Master nadzoruje sieć M-Bus i realizuje np. funkcje odczytu danych kontrolnopomiarowych liczników (energii elektrycznej, ciepła, gazu, wody) będących węzłami typu Slave. Standard M-Bus pozwala na budowanie sieci o długościach magistrali dłuŝszych niŝ 350 metrów. Dla takich instalacji zmieniają się jednak inne parametry sieci: liczba urządzeń Slave (np. liczników); maksymalna szybkość transmisji; przekrój przewodu magistrali 2 Ŝyłowej. Zalecane wartości ww. parametrów dla róŝnych długości magistrali M-Bus przedstawiono w Tabeli 1. Parametry elektryczne magistrali M-Bus przedstawiono w Tabeli 2. Strona 55 z 57

56 Maksymalna długość przewodu [km] Przekrój przewodu [mm 2 ] Liczba liczników Prędkość transmisji [bit/s] 0,35 0, , , , , Tabela 1: Zalecane długości przewodów magistrali M-Bus Sygnał Mark (1) (stan spoczynkowy linii) Stan Space (0) Zasięg Prędkość transmisji Medium transmisyjne Polaryzacja +36 V (Master Slave) +24 V (Master Slave) 350 m (max. 10 km) bps DwuŜyłowy przewód telefoniczny 0,5 mm 2 dowolna Tabela 2: Parametry elektryczne magistrali M-Bus Konfiguracja licznika slab w sieci M-Bus Licznik slab pracujący w sieci M-Bus (Rysunek 12) pozwala na konfigurację następujących parametrów: adres podstawowy na magistrali M-Bus (domyślnie adres zerowy); adres rozszerzony na magistrali (domyślnie 8-cyfrowa wartość zgodna z drugim członem numeru seryjnego licznika; np. licznik o numerze posiada adres rozszerzony ); prędkość transmisji na magistrali M-Bus (domyślnie 4800 bit/s); synchronizacja zegara RTC licznika (jeŝeli aktywny jest kod zdalnej synchronizacji czasu). Rysunek 10. Wartości konfiguracyjne licznika slab w sieci M-Bus Strona 56 z 57

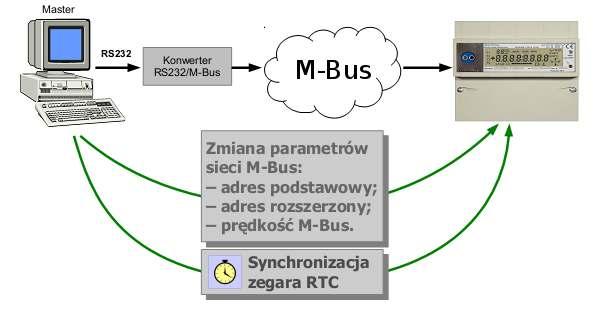

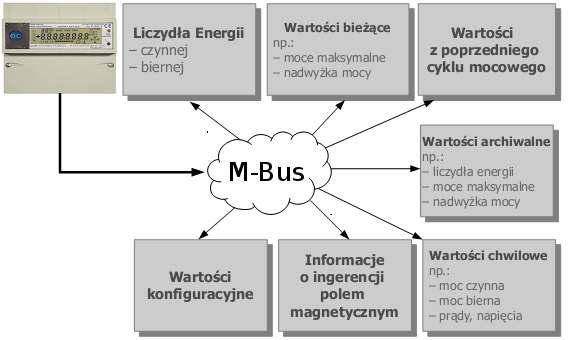

57 14.4. Odczyt licznika slab w sieci M-Bus Licznik slab pracujący w sieci M-Bus (Rysunek 13) pozwala na odczyt następujących danych pomiarowo-rozliczeniowych: wartości chwilowe (np. moc czynna, moc bierna, prądy, napięcia); liczydła energii czynnej, biernej; wartości bieŝące (np. moce maksymalne, nadwyŝki mocy); wartości z poprzedniego (zamkniętego) cyklu mocowego; wartości archiwalne (np. liczydła energii, moce maksymalne, nadwyŝki mocy); wartości konfiguracyjne licznika. Rysunek 11. Wartości odczytowe licznika slab w sieci M-Bus Normy i protokół M-Bus licznika slab Licznik slab spełnia normy standardu M-Bus: PN-EN : System komunikacji do zdalnego odczytywania wskazań przyrządów pomiarowych Część 2: Warstwa fizyczna i warstwa łącza ; PN-EN : System komunikacji do zdalnego odczytywania wskazań przyrządów pomiarowych Część 3: Wydzielona warstwa zastosowań Pełną specyfikację protokołu M-Bus zaimplementowanego w liczniku slab zawiera dokument: TK/2054/056: Protokół transmisji danych M-Bus w liczniku slab. Strona 57 z 57
