Instrukcja obsługi i montażu KARTA GWARANCYJNA
|
|
- Jakub Piotrowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja obsługi i montażu KARTA GWARANCYJNA * opłata za 1 min. połączenia jak za 1 jedn. taryfową (infolinia obsługuje jedynie połącz. z tel. stacjonarnymi) Pompa ciepła powietrze-woda Airmax GT Typ Model GT GT GT GT - 1 -

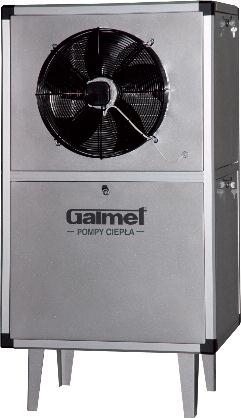

2 1. Modele pompy ciepła Model Moc Współczynnik (KW) COP* Airmax 5 5,8 4, x800x520 Airmax 7 7,1 4, x800x520 Airmax 9 9, x800x520 Airmax 11 11, x800x520 * dla warunków A7W35 (temperature powietrza +7 o C, temperature wody grzewczej +35 o C Wymiary (wys x szer x gł) 2. Montaż pompy ciepła Zalecamy wykonanie fundamentu z rur pcv zalanych betonem i skręcenie pompy do tak wykonanej konstrukcji za pomocą kołków 8x80mm jak na rys poniżej. Pod pompą należy wykonać drenaż z piasku i kamieni w celu odebrania kondensatu z pompy. Rys. 1. Sposób montażu stopek pompy ciepła - 2 -
3 3. Kompaktowa praca urządzenia umożliwia grzanie oraz klimatyzowanie pomieszczeń. Ogrzewanie Grundfoss UPSO 25/60 c.w.u. Dodatkowe źródlo ciepła Strona pierwotna Glikol propylenowy 51% ( -35 C) Rys. 2. Schemat podłączenia pompy ciepła z.w.u. Krzywa grzewcza 0,4 T [C.O.] 0,3 1,1 T [zewnętrzna] Strona pierwotna Glikol propylenowy 51% ( -35 C) Rys. 3. Schemat podłączenia pompy ciepła do podłogówki oraz wykres krzywej grzewczej - 3 -

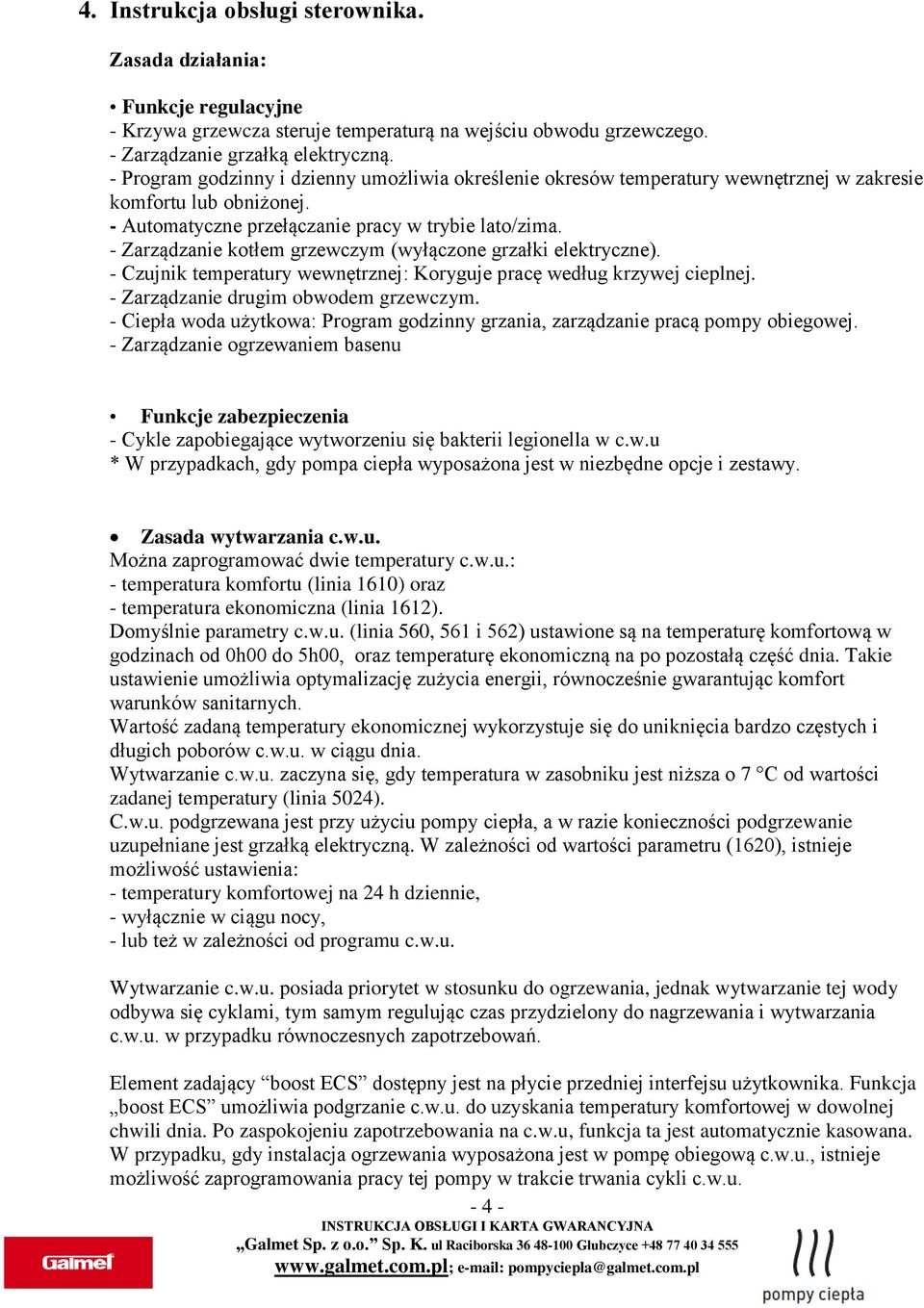

4 4. Instrukcja obsługi sterownika. Zasada działania: Funkcje regulacyjne - Krzywa grzewcza steruje temperaturą na wejściu obwodu grzewczego. - Zarządzanie grzałką elektryczną. - Program godzinny i dzienny umożliwia określenie okresów temperatury wewnętrznej w zakresie komfortu lub obniżonej. - Automatyczne przełączanie pracy w trybie lato/zima. - Zarządzanie kotłem grzewczym (wyłączone grzałki elektryczne). - Czujnik temperatury wewnętrznej: Koryguje pracę według krzywej cieplnej. - Zarządzanie drugim obwodem grzewczym. - Ciepła woda użytkowa: Program godzinny grzania, zarządzanie pracą pompy obiegowej. - Zarządzanie ogrzewaniem basenu Funkcje zabezpieczenia - Cykle zapobiegające wytworzeniu się bakterii legionella w c.w.u * W przypadkach, gdy pompa ciepła wyposażona jest w niezbędne opcje i zestawy. Zasada wytwarzania c.w.u. Można zaprogramować dwie temperatury c.w.u.: - temperatura komfortu (linia 1610) oraz - temperatura ekonomiczna (linia 1612). Domyślnie parametry c.w.u. (linia 560, 561 i 562) ustawione są na temperaturę komfortową w godzinach od 0h00 do 5h00, oraz temperaturę ekonomiczną na po pozostałą część dnia. Takie ustawienie umożliwia optymalizację zużycia energii, równocześnie gwarantując komfort warunków sanitarnych. Wartość zadaną temperatury ekonomicznej wykorzystuje się do uniknięcia bardzo częstych i długich poborów c.w.u. w ciągu dnia. Wytwarzanie c.w.u. zaczyna się, gdy temperatura w zasobniku jest niższa o 7 C od wartości zadanej temperatury (linia 5024). C.w.u. podgrzewana jest przy użyciu pompy ciepła, a w razie konieczności podgrzewanie uzupełniane jest grzałką elektryczną. W zależności od wartości parametru (1620), istnieje możliwość ustawienia: - temperatury komfortowej na 24 h dziennie, - wyłącznie w ciągu nocy, - lub też w zależności od programu c.w.u. Wytwarzanie c.w.u. posiada priorytet w stosunku do ogrzewania, jednak wytwarzanie tej wody odbywa się cyklami, tym samym regulując czas przydzielony do nagrzewania i wytwarzania c.w.u. w przypadku równoczesnych zapotrzebowań. Element zadający boost ECS dostępny jest na płycie przedniej interfejsu użytkownika. Funkcja boost ECS umożliwia podgrzanie c.w.u. do uzyskania temperatury komfortowej w dowolnej chwili dnia. Po zaspokojeniu zapotrzebowania na c.w.u, funkcja ta jest automatycznie kasowana. W przypadku, gdy instalacja ogrzewania wyposażona jest w pompę obiegową c.w.u., istnieje możliwość zaprogramowania pracy tej pompy w trakcie trwania cykli c.w.u

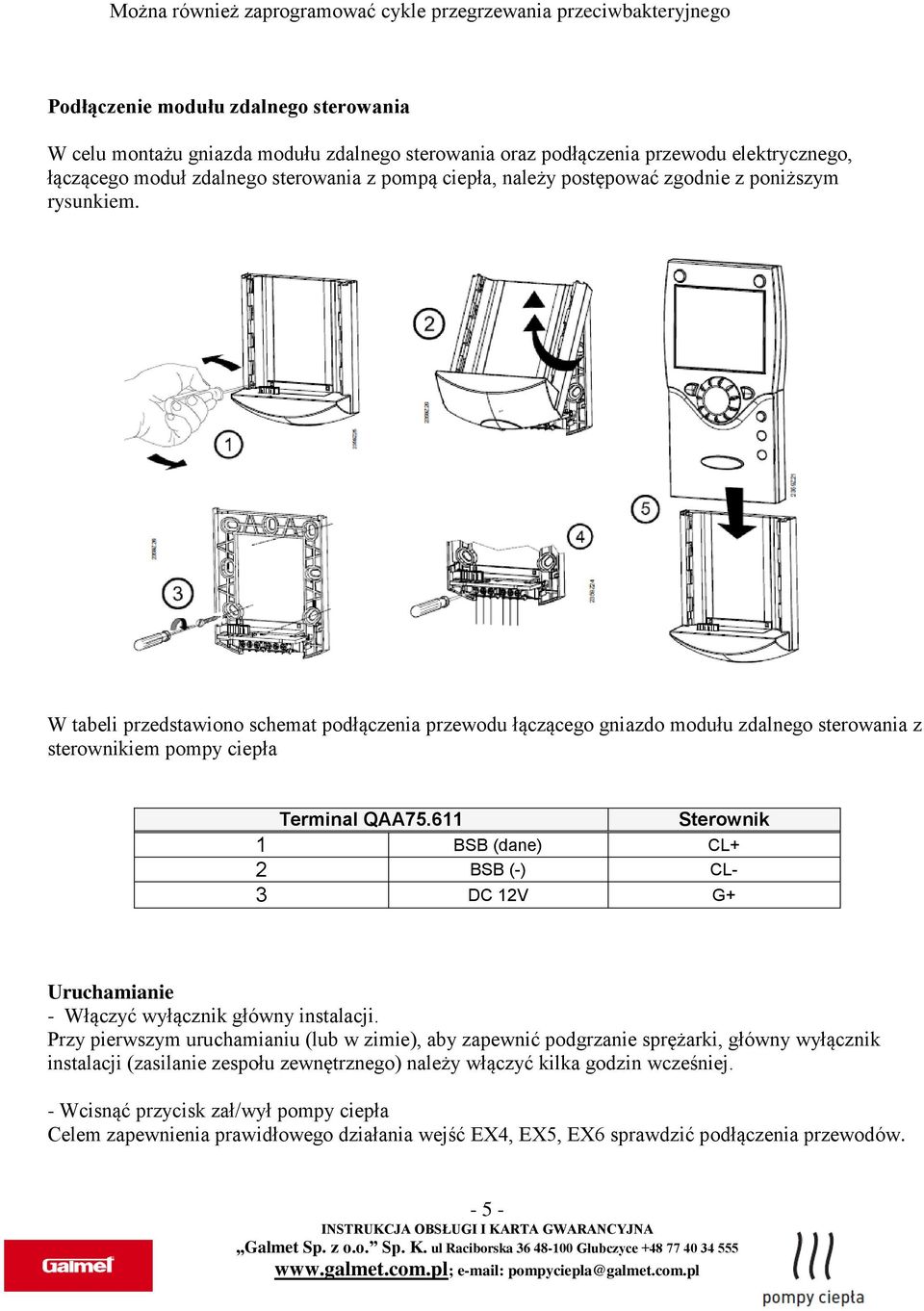

5 Można również zaprogramować cykle przegrzewania przeciwbakteryjnego Podłączenie modułu zdalnego sterowania W celu montażu gniazda modułu zdalnego sterowania oraz podłączenia przewodu elektrycznego, łączącego moduł zdalnego sterowania z pompą ciepła, należy postępować zgodnie z poniższym rysunkiem. W tabeli przedstawiono schemat podłączenia przewodu łączącego gniazdo modułu zdalnego sterowania z sterownikiem pompy ciepła Terminal QAA Sterownik 1 BSB (dane) CL+ 2 BSB (-) CL- 3 DC 12V G+ Uruchamianie - Włączyć wyłącznik główny instalacji. Przy pierwszym uruchamianiu (lub w zimie), aby zapewnić podgrzanie sprężarki, główny wyłącznik instalacji (zasilanie zespołu zewnętrznego) należy włączyć kilka godzin wcześniej. - Wcisnąć przycisk zał/wył pompy ciepła Celem zapewnienia prawidłowego działania wejść EX4, EX5, EX6 sprawdzić podłączenia przewodów

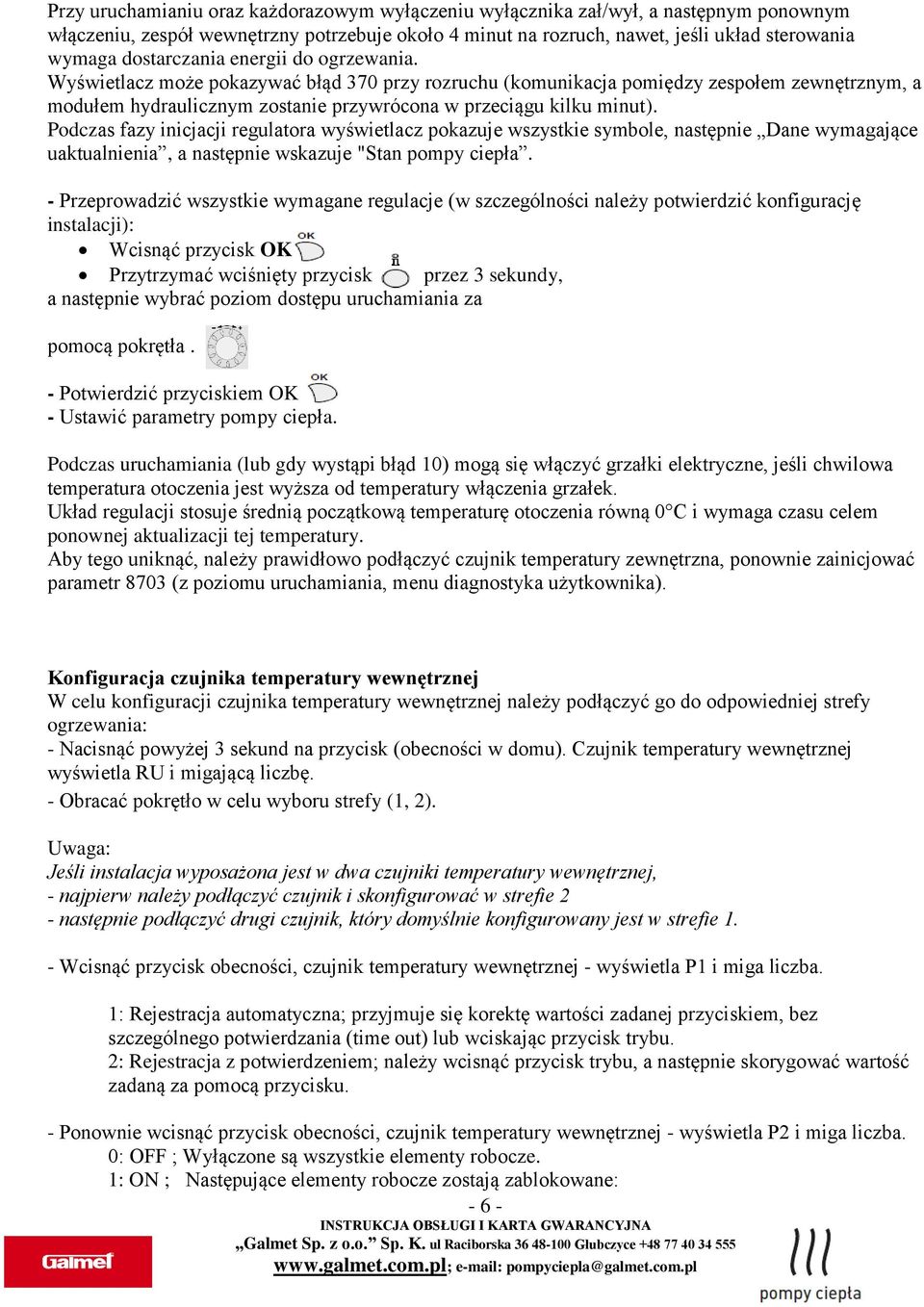

6 Przy uruchamianiu oraz każdorazowym wyłączeniu wyłącznika zał/wył, a następnym ponownym włączeniu, zespół wewnętrzny potrzebuje około 4 minut na rozruch, nawet, jeśli układ sterowania wymaga dostarczania energii do ogrzewania. Wyświetlacz może pokazywać błąd 370 przy rozruchu (komunikacja pomiędzy zespołem zewnętrznym, a modułem hydraulicznym zostanie przywrócona w przeciągu kilku minut). Podczas fazy inicjacji regulatora wyświetlacz pokazuje wszystkie symbole, następnie Dane wymagające uaktualnienia, a następnie wskazuje "Stan pompy ciepła. - Przeprowadzić wszystkie wymagane regulacje (w szczególności należy potwierdzić konfigurację instalacji): Wcisnąć przycisk OK Przytrzymać wciśnięty przycisk przez 3 sekundy, a następnie wybrać poziom dostępu uruchamiania za pomocą pokrętła. - Potwierdzić przyciskiem OK - Ustawić parametry pompy ciepła. Podczas uruchamiania (lub gdy wystąpi błąd 10) mogą się włączyć grzałki elektryczne, jeśli chwilowa temperatura otoczenia jest wyższa od temperatury włączenia grzałek. Układ regulacji stosuje średnią początkową temperaturę otoczenia równą 0 C i wymaga czasu celem ponownej aktualizacji tej temperatury. Aby tego uniknąć, należy prawidłowo podłączyć czujnik temperatury zewnętrzna, ponownie zainicjować parametr 8703 (z poziomu uruchamiania, menu diagnostyka użytkownika). Konfiguracja czujnika temperatury wewnętrznej W celu konfiguracji czujnika temperatury wewnętrznej należy podłączyć go do odpowiedniej strefy ogrzewania: - Nacisnąć powyżej 3 sekund na przycisk (obecności w domu). Czujnik temperatury wewnętrznej wyświetla RU i migającą liczbę. - Obracać pokrętło w celu wyboru strefy (1, 2). Uwaga: Jeśli instalacja wyposażona jest w dwa czujniki temperatury wewnętrznej, - najpierw należy podłączyć czujnik i skonfigurować w strefie 2 - następnie podłączyć drugi czujnik, który domyślnie konfigurowany jest w strefie 1. - Wcisnąć przycisk obecności, czujnik temperatury wewnętrznej - wyświetla P1 i miga liczba. 1: Rejestracja automatyczna; przyjmuje się korektę wartości zadanej przyciskiem, bez szczególnego potwierdzania (time out) lub wciskając przycisk trybu. 2: Rejestracja z potwierdzeniem; należy wcisnąć przycisk trybu, a następnie skorygować wartość zadaną za pomocą przycisku. - Ponownie wcisnąć przycisk obecności, czujnik temperatury wewnętrznej - wyświetla P2 i miga liczba. 0: OFF ; Wyłączone są wszystkie elementy robocze. 1: ON ; Następujące elementy robocze zostają zablokowane: - 6 -

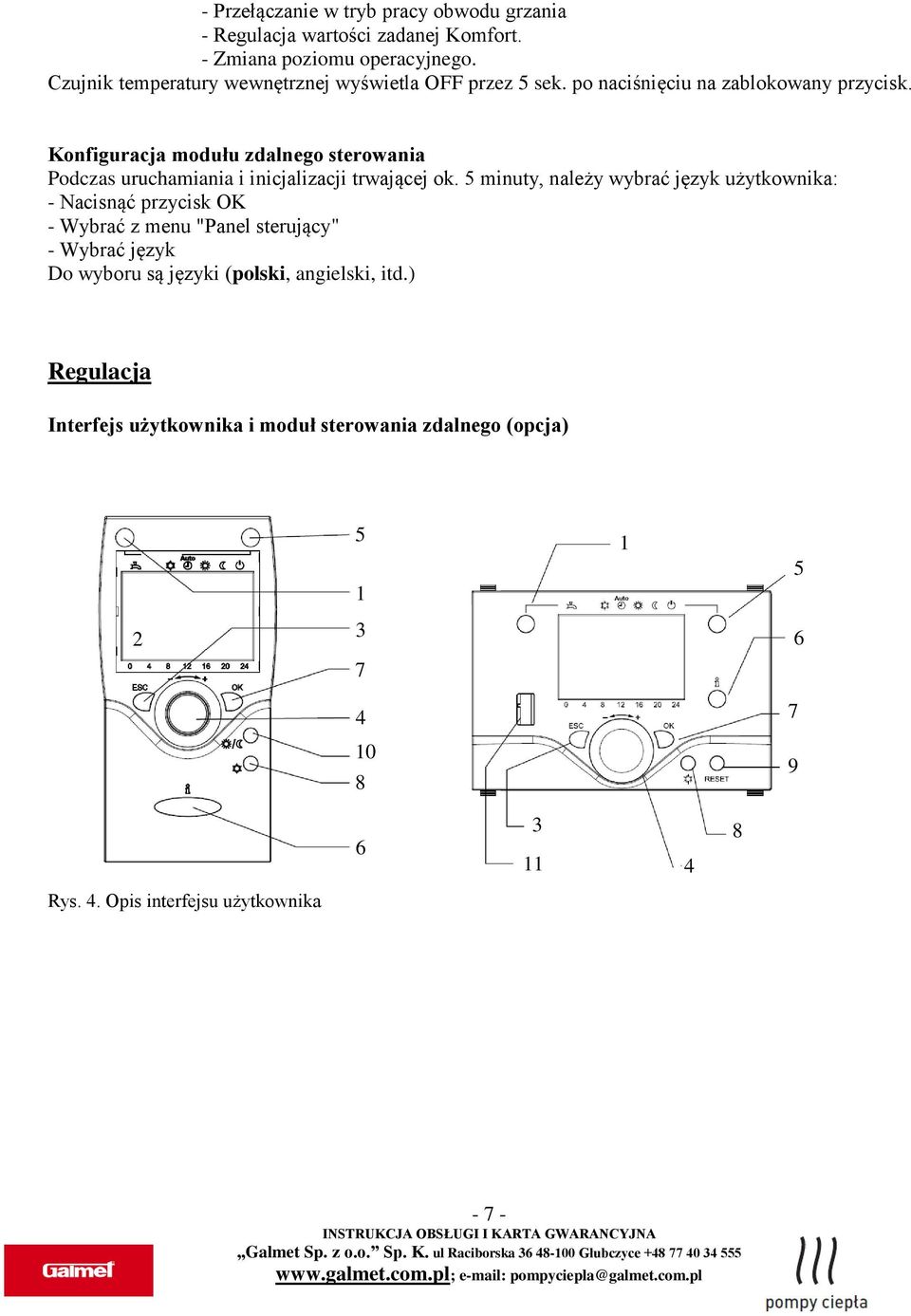

7 - Przełączanie w tryb pracy obwodu grzania - Regulacja wartości zadanej Komfort. - Zmiana poziomu operacyjnego. Czujnik temperatury wewnętrznej wyświetla OFF przez 5 sek. po naciśnięciu na zablokowany przycisk. Konfiguracja modułu zdalnego sterowania Podczas uruchamiania i inicjalizacji trwającej ok. 5 minuty, należy wybrać język użytkownika: - Nacisnąć przycisk OK - Wybrać z menu "Panel sterujący" - Wybrać język Do wyboru są języki (polski, angielski, itd.) Regulacja Interfejs użytkownika i moduł sterowania zdalnego (opcja) Rys. 4. Opis interfejsu użytkownika - 7 -

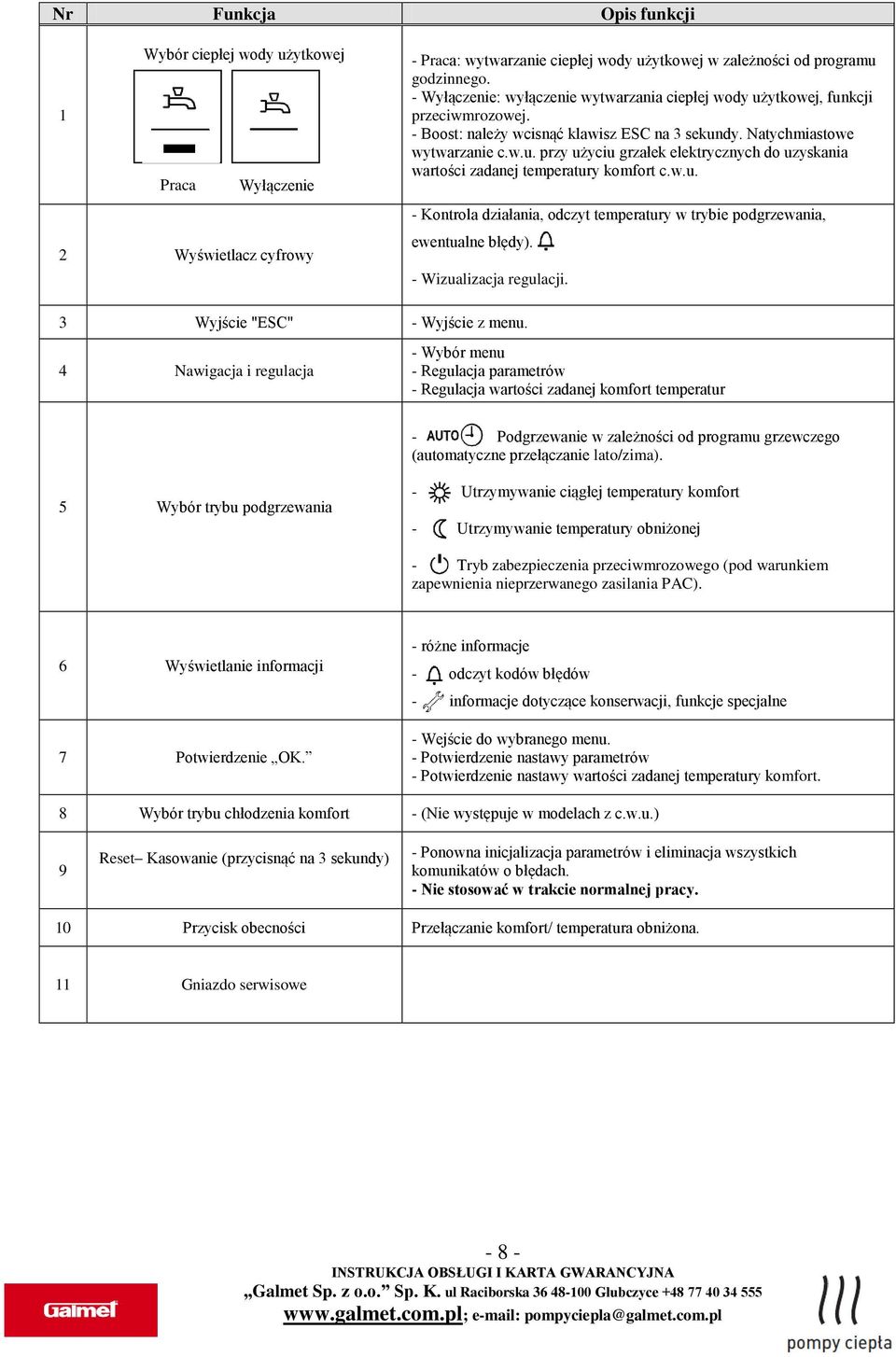

8 Nr Funkcja Opis funkcji Wybór ciepłej wody użytkowej 1 Praca Wyłączenie 2 Wyświetlacz cyfrowy - Praca: wytwarzanie ciepłej wody użytkowej w zależności od programu godzinnego. - Wyłączenie: wyłączenie wytwarzania ciepłej wody użytkowej, funkcji przeciwmrozowej. - Boost: należy wcisnąć klawisz ESC na 3 sekundy. Natychmiastowe wytwarzanie c.w.u. przy użyciu grzałek elektrycznych do uzyskania wartości zadanej temperatury komfort c.w.u. - Kontrola działania, odczyt temperatury w trybie podgrzewania, ewentualne błędy). - Wizualizacja regulacji. 3 Wyjście "ESC" - Wyjście z menu. 4 Nawigacja i regulacja - Wybór menu - Regulacja parametrów - Regulacja wartości zadanej komfort temperatur - Podgrzewanie w zależności od programu grzewczego (automatyczne przełączanie lato/zima). 5 Wybór trybu podgrzewania - Utrzymywanie ciągłej temperatury komfort - Utrzymywanie temperatury obniżonej - Tryb zabezpieczenia przeciwmrozowego (pod warunkiem zapewnienia nieprzerwanego zasilania PAC). 6 Wyświetlanie informacji 7 Potwierdzenie OK. - różne informacje - odczyt kodów błędów - informacje dotyczące konserwacji, funkcje specjalne - Wejście do wybranego menu. - Potwierdzenie nastawy parametrów - Potwierdzenie nastawy wartości zadanej temperatury komfort. 8 Wybór trybu chłodzenia komfort - (Nie występuje w modelach z c.w.u.) 9 Reset Kasowanie (przycisnąć na 3 sekundy) - Ponowna inicjalizacja parametrów i eliminacja wszystkich komunikatów o błędach. - Nie stosować w trakcie normalnej pracy. 10 Przycisk obecności Przełączanie komfort/ temperatura obniżona. 11 Gniazdo serwisowe - 8 -

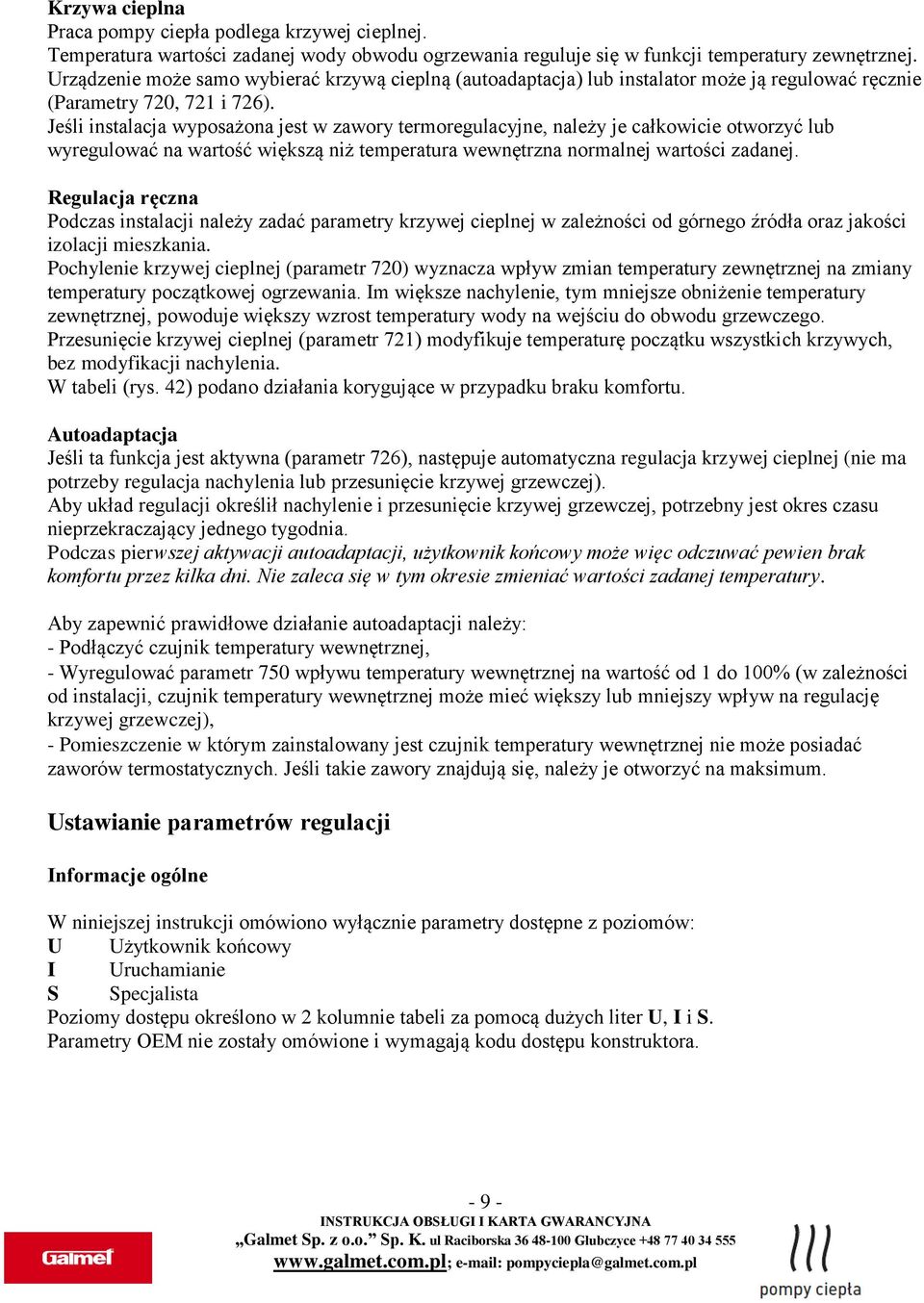

9 Krzywa cieplna Praca pompy ciepła podlega krzywej cieplnej. Temperatura wartości zadanej wody obwodu ogrzewania reguluje się w funkcji temperatury zewnętrznej. Urządzenie może samo wybierać krzywą cieplną (autoadaptacja) lub instalator może ją regulować ręcznie (Parametry 720, 721 i 726). Jeśli instalacja wyposażona jest w zawory termoregulacyjne, należy je całkowicie otworzyć lub wyregulować na wartość większą niż temperatura wewnętrzna normalnej wartości zadanej. Regulacja ręczna Podczas instalacji należy zadać parametry krzywej cieplnej w zależności od górnego źródła oraz jakości izolacji mieszkania. Pochylenie krzywej cieplnej (parametr 720) wyznacza wpływ zmian temperatury zewnętrznej na zmiany temperatury początkowej ogrzewania. Im większe nachylenie, tym mniejsze obniżenie temperatury zewnętrznej, powoduje większy wzrost temperatury wody na wejściu do obwodu grzewczego. Przesunięcie krzywej cieplnej (parametr 721) modyfikuje temperaturę początku wszystkich krzywych, bez modyfikacji nachylenia. W tabeli (rys. 42) podano działania korygujące w przypadku braku komfortu. Autoadaptacja Jeśli ta funkcja jest aktywna (parametr 726), następuje automatyczna regulacja krzywej cieplnej (nie ma potrzeby regulacja nachylenia lub przesunięcie krzywej grzewczej). Aby układ regulacji określił nachylenie i przesunięcie krzywej grzewczej, potrzebny jest okres czasu nieprzekraczający jednego tygodnia. Podczas pierwszej aktywacji autoadaptacji, użytkownik końcowy może więc odczuwać pewien brak komfortu przez kilka dni. Nie zaleca się w tym okresie zmieniać wartości zadanej temperatury. Aby zapewnić prawidłowe działanie autoadaptacji należy: - Podłączyć czujnik temperatury wewnętrznej, - Wyregulować parametr 750 wpływu temperatury wewnętrznej na wartość od 1 do 100% (w zależności od instalacji, czujnik temperatury wewnętrznej może mieć większy lub mniejszy wpływ na regulację krzywej grzewczej), - Pomieszczenie w którym zainstalowany jest czujnik temperatury wewnętrznej nie może posiadać zaworów termostatycznych. Jeśli takie zawory znajdują się, należy je otworzyć na maksimum. Ustawianie parametrów regulacji Informacje ogólne W niniejszej instrukcji omówiono wyłącznie parametry dostępne z poziomów: U Użytkownik końcowy I Uruchamianie S Specjalista Poziomy dostępu określono w 2 kolumnie tabeli za pomocą dużych liter U, I i S. Parametry OEM nie zostały omówione i wymagają kodu dostępu konstruktora

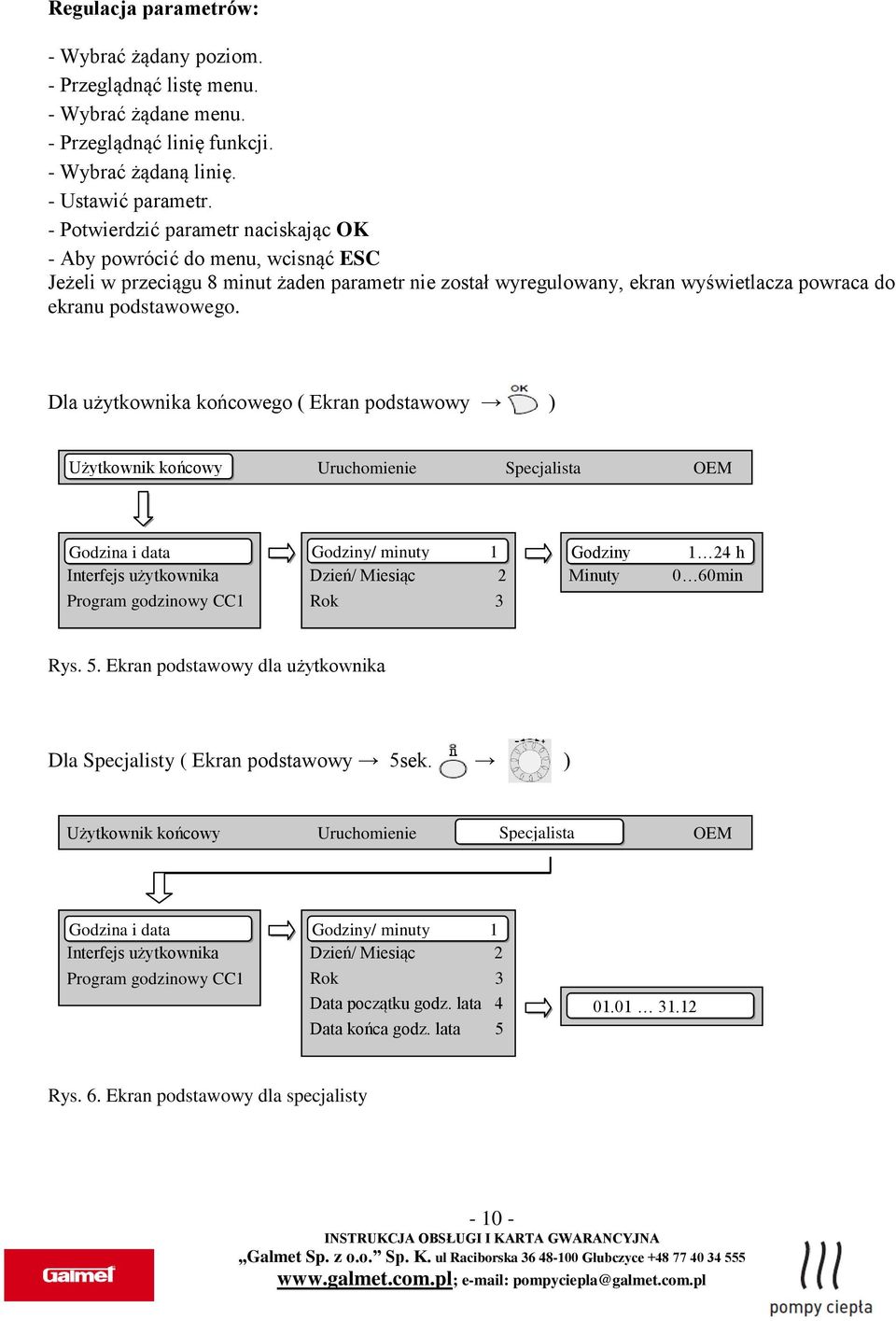

10 Regulacja parametrów: - Wybrać żądany poziom. - Przeglądnąć listę menu. - Wybrać żądane menu. - Przeglądnąć linię funkcji. - Wybrać żądaną linię. - Ustawić parametr. - Potwierdzić parametr naciskając OK - Aby powrócić do menu, wcisnąć ESC Jeżeli w przeciągu 8 minut żaden parametr nie został wyregulowany, ekran wyświetlacza powraca do ekranu podstawowego. Dla użytkownika końcowego ( Ekran podstawowy ) Użytkownik końcowy Uruchomienie Specjalista OEM Godzina i data Interfejs użytkownika Program godzinowy CC1 Godzina Godziny/ i minuty data 1 Godzina Godziny i data 1 24 h Dzień/ Miesiąc 2 Minuty 0 60min Rok 3 Rys. 5. Ekran podstawowy dla użytkownika Dla Specjalisty ( Ekran podstawowy 5sek. ) Użytkownik końcowy Uruchomienie Specjalista OEM Godzina i data Interfejs użytkownika Program godzinowy CC1 Godzina Godziny/ i minuty data 1 Dzień/ Miesiąc 2 Rok 3 Data początku godz. lata 4 Data końca godz. lata 5 Godzina i data Rys. 6. Ekran podstawowy dla specjalisty

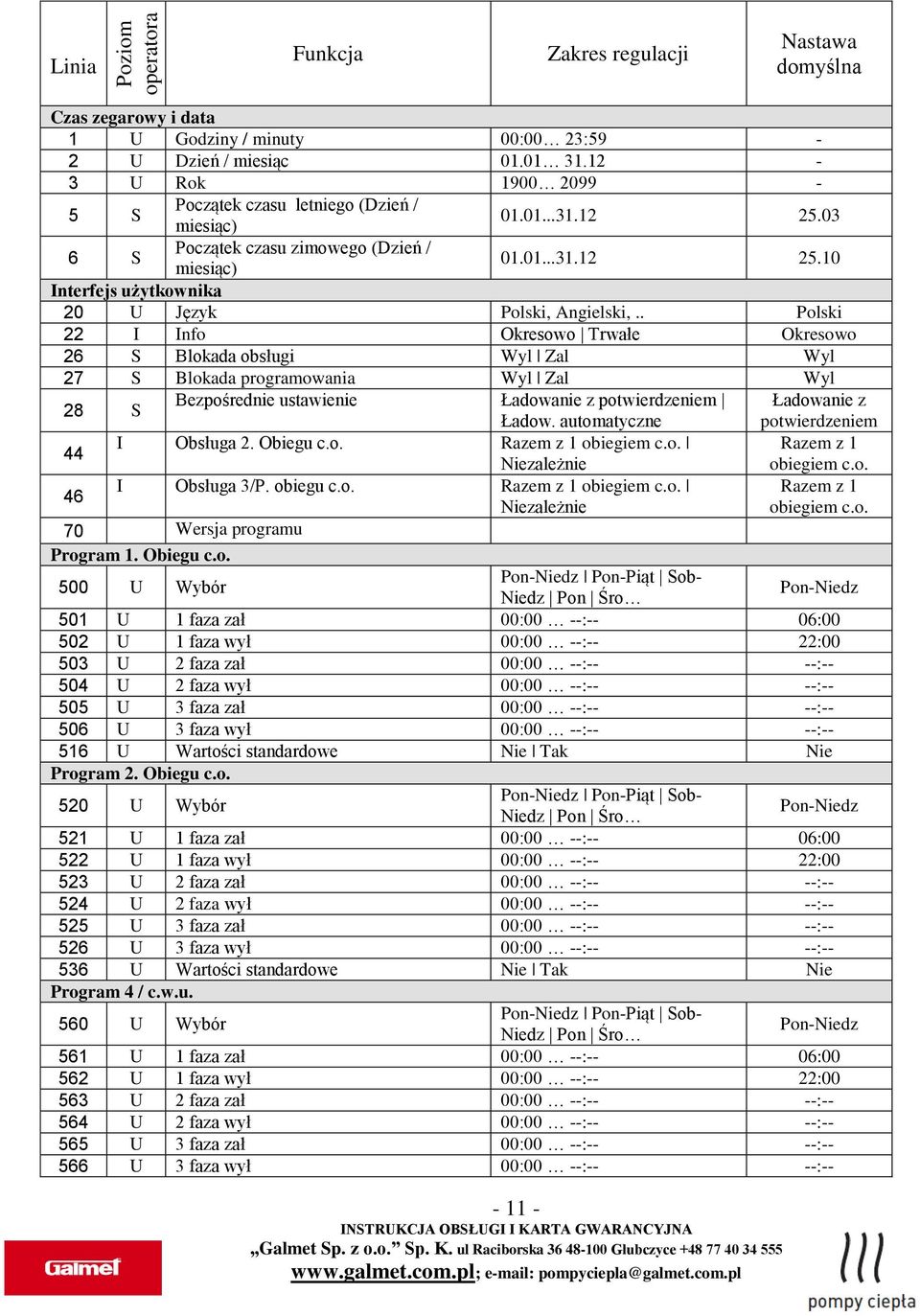

11 Poziom operatora Linia Funkcja Zakres regulacji Nastawa domyślna Czas zegarowy i data 1 U Godziny / minuty 00:00 23:59-2 U Dzień / miesiąc U Rok S Początek czasu letniego (Dzień / miesiąc) S Początek czasu zimowego (Dzień / miesiąc) Interfejs użytkownika 20 U Język Polski, Angielski,.. Polski 22 I Info Okresowo Trwałe Okresowo 26 S Blokada obsługi Wyl Zal Wyl 27 S Blokada programowania Wyl Zal Wyl 28 S Bezpośrednie ustawienie Ładowanie z potwierdzeniem Ładowanie z Ładow. automatyczne potwierdzeniem 44 I Obsługa 2. Obiegu c.o. Razem z 1 obiegiem c.o. Razem z 1 46 Niezależnie I Obsługa 3/P. obiegu c.o. Razem z 1 obiegiem c.o. Niezależnie 70 Wersja programu Program 1. Obiegu c.o obiegiem c.o. Razem z 1 obiegiem c.o. 500 U Wybór Pon-Niedz Pon-Piąt Sob- Niedz Pon Śro Pon-Niedz 501 U 1 faza zał 00:00 --:-- 06: U 1 faza wył 00:00 --:-- 22: U 2 faza zał 00:00 --:-- --: U 2 faza wył 00:00 --:-- --: U 3 faza zał 00:00 --:-- --: U 3 faza wył 00:00 --:-- --: U Wartości standardowe Nie Tak Nie Program 2. Obiegu c.o. 520 U Wybór Pon-Niedz Pon-Piąt Sob- Niedz Pon Śro Pon-Niedz 521 U 1 faza zał 00:00 --:-- 06: U 1 faza wył 00:00 --:-- 22: U 2 faza zał 00:00 --:-- --: U 2 faza wył 00:00 --:-- --: U 3 faza zał 00:00 --:-- --: U 3 faza wył 00:00 --:-- --: U Wartości standardowe Nie Tak Nie Program 4 / c.w.u. 560 U Wybór Pon-Niedz Pon-Piąt Sob- Niedz Pon Śro Pon-Niedz 561 U 1 faza zał 00:00 --:-- 06: U 1 faza wył 00:00 --:-- 22: U 2 faza zał 00:00 --:-- --: U 2 faza wył 00:00 --:-- --: U 3 faza zał 00:00 --:-- --: U 3 faza wył 00:00 --:-- --:--

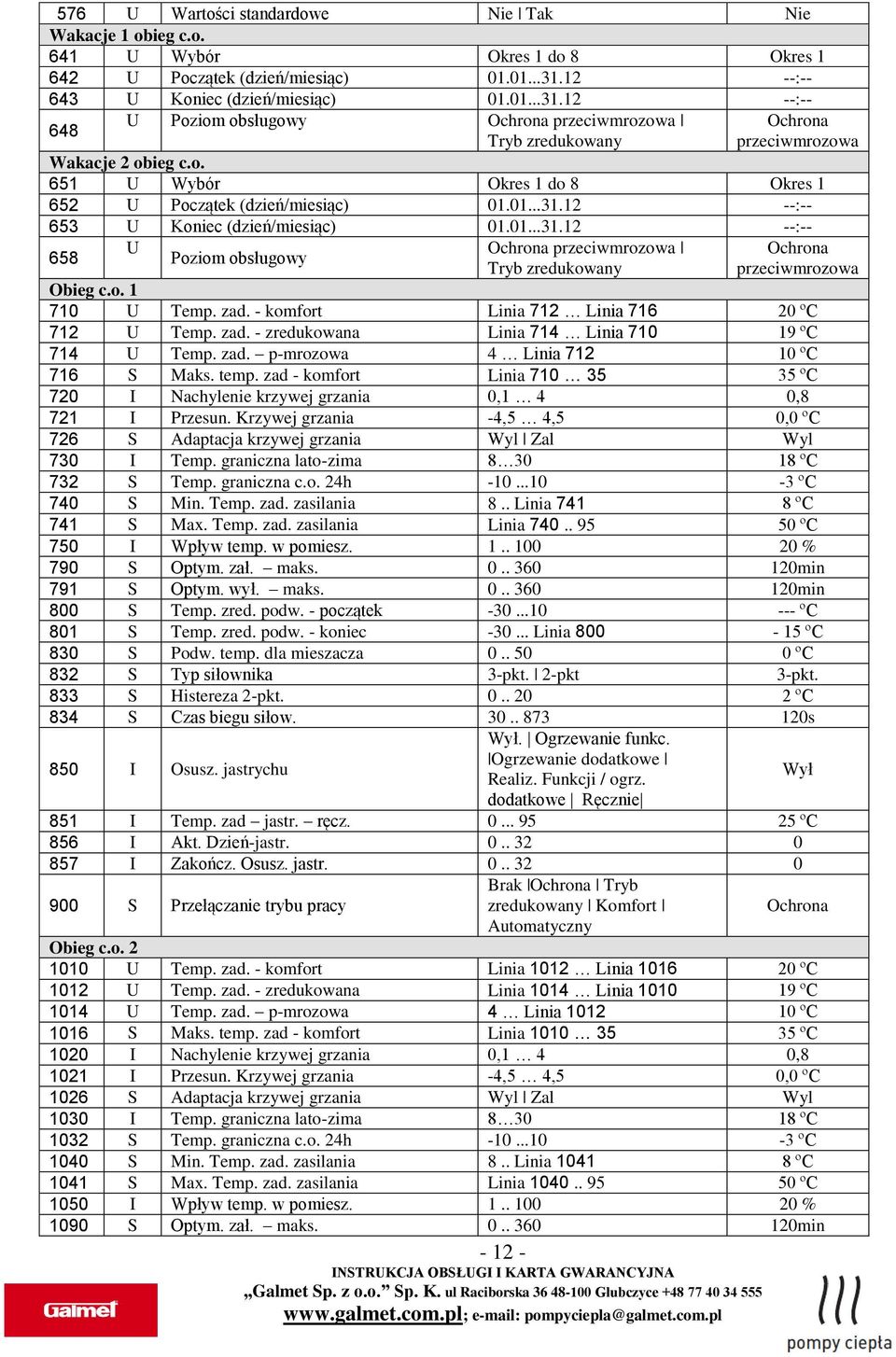

12 576 U Wartości standardowe Nie Tak Nie Wakacje 1 obieg c.o. 641 U Wybór Okres 1 do 8 Okres U Początek (dzień/miesiąc) : U Koniec (dzień/miesiąc) : U Poziom obsługowy Ochrona przeciwmrozowa Tryb zredukowany Wakacje 2 obieg c.o. 651 U Wybór Okres 1 do 8 Okres U Początek (dzień/miesiąc) : U Koniec (dzień/miesiąc) : U Poziom obsługowy Ochrona przeciwmrozowa Tryb zredukowany Ochrona przeciwmrozowa Ochrona przeciwmrozowa Obieg c.o U Temp. zad. - komfort Linia 712 Linia ºC 712 U Temp. zad. - zredukowana Linia 714 Linia ºC 714 U Temp. zad. p-mrozowa 4 Linia ºC 716 S Maks. temp. zad - komfort Linia ºC 720 I Nachylenie krzywej grzania 0,1 4 0,8 721 I Przesun. Krzywej grzania -4,5 4,5 0,0 ºC 726 S Adaptacja krzywej grzania Wyl Zal Wyl 730 I Temp. graniczna lato-zima ºC 732 S Temp. graniczna c.o. 24h ºC 740 S Min. Temp. zad. zasilania 8.. Linia ºC 741 S Max. Temp. zad. zasilania Linia ºC 750 I Wpływ temp. w pomiesz % 790 S Optym. zał. maks min 791 S Optym. wył. maks min 800 S Temp. zred. podw. - początek ºC 801 S Temp. zred. podw. - koniec Linia ºC 830 S Podw. temp. dla mieszacza ºC 832 S Typ siłownika 3-pkt. 2-pkt 3-pkt. 833 S Histereza 2-pkt ºC 834 S Czas biegu siłow s 850 I Osusz. jastrychu Wył. Ogrzewanie funkc. Ogrzewanie dodatkowe Realiz. Funkcji / ogrz. dodatkowe Ręcznie 851 I Temp. zad jastr. ręcz ºC 856 I Akt. Dzień-jastr I Zakończ. Osusz. jastr S Przełączanie trybu pracy Brak Ochrona Tryb zredukowany Komfort Automatyczny Wył Ochrona Obieg c.o U Temp. zad. - komfort Linia 1012 Linia ºC 1012 U Temp. zad. - zredukowana Linia 1014 Linia ºC 1014 U Temp. zad. p-mrozowa 4 Linia ºC 1016 S Maks. temp. zad - komfort Linia ºC 1020 I Nachylenie krzywej grzania 0,1 4 0, I Przesun. Krzywej grzania -4,5 4,5 0,0 ºC 1026 S Adaptacja krzywej grzania Wyl Zal Wyl 1030 I Temp. graniczna lato-zima ºC 1032 S Temp. graniczna c.o. 24h ºC 1040 S Min. Temp. zad. zasilania 8.. Linia ºC 1041 S Max. Temp. zad. zasilania Linia ºC 1050 I Wpływ temp. w pomiesz % 1090 S Optym. zał. maks min

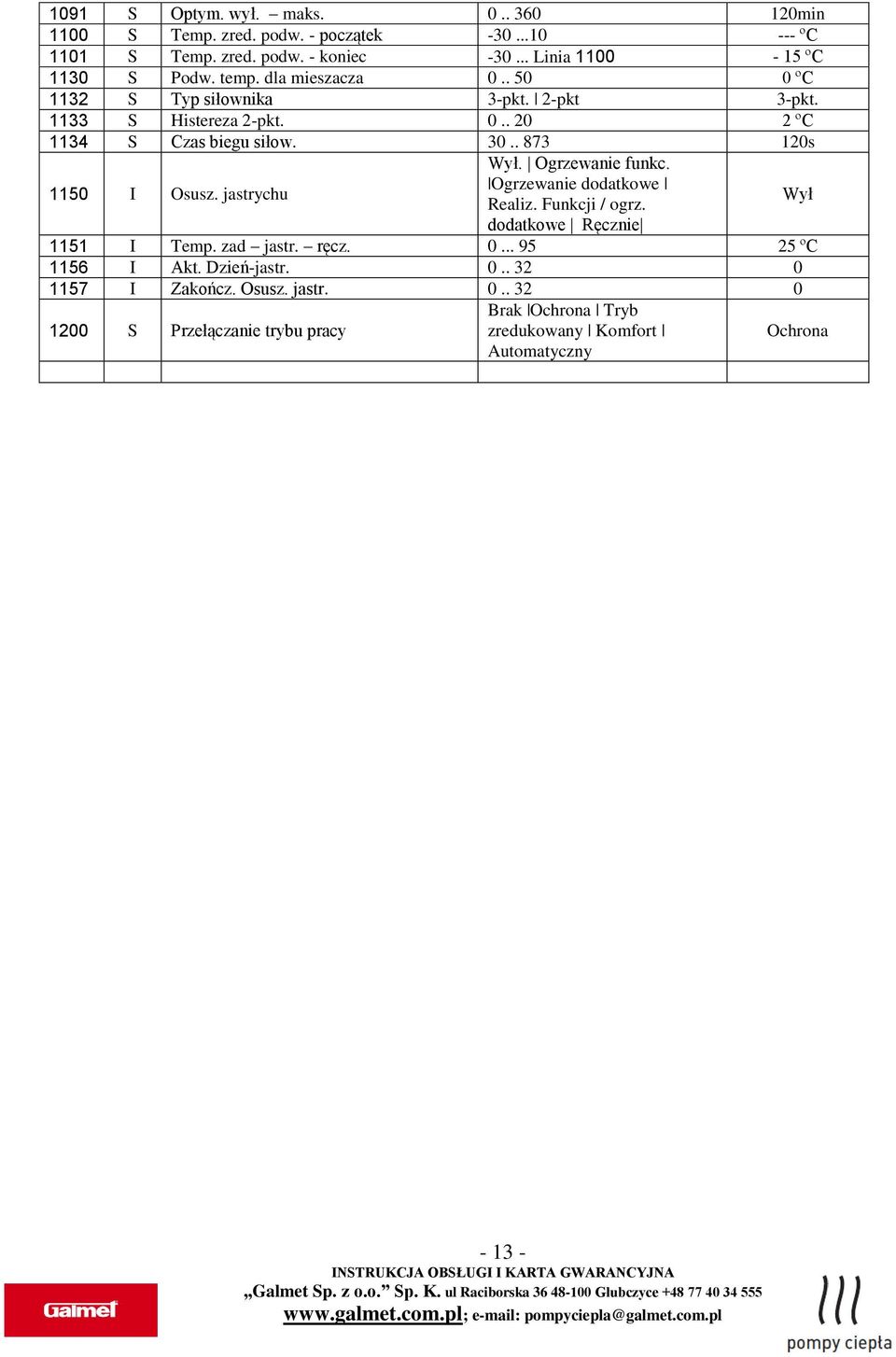

13 1091 S Optym. wył. maks min 1100 S Temp. zred. podw. - początek ºC 1101 S Temp. zred. podw. - koniec Linia ºC 1130 S Podw. temp. dla mieszacza ºC 1132 S Typ siłownika 3-pkt. 2-pkt 3-pkt S Histereza 2-pkt ºC 1134 S Czas biegu siłow s 1150 I Osusz. jastrychu Wył. Ogrzewanie funkc. Ogrzewanie dodatkowe Realiz. Funkcji / ogrz. Wył dodatkowe Ręcznie 1151 I Temp. zad jastr. ręcz ºC 1156 I Akt. Dzień-jastr I Zakończ. Osusz. jastr S Przełączanie trybu pracy Brak Ochrona Tryb zredukowany Komfort Automatyczny Ochrona

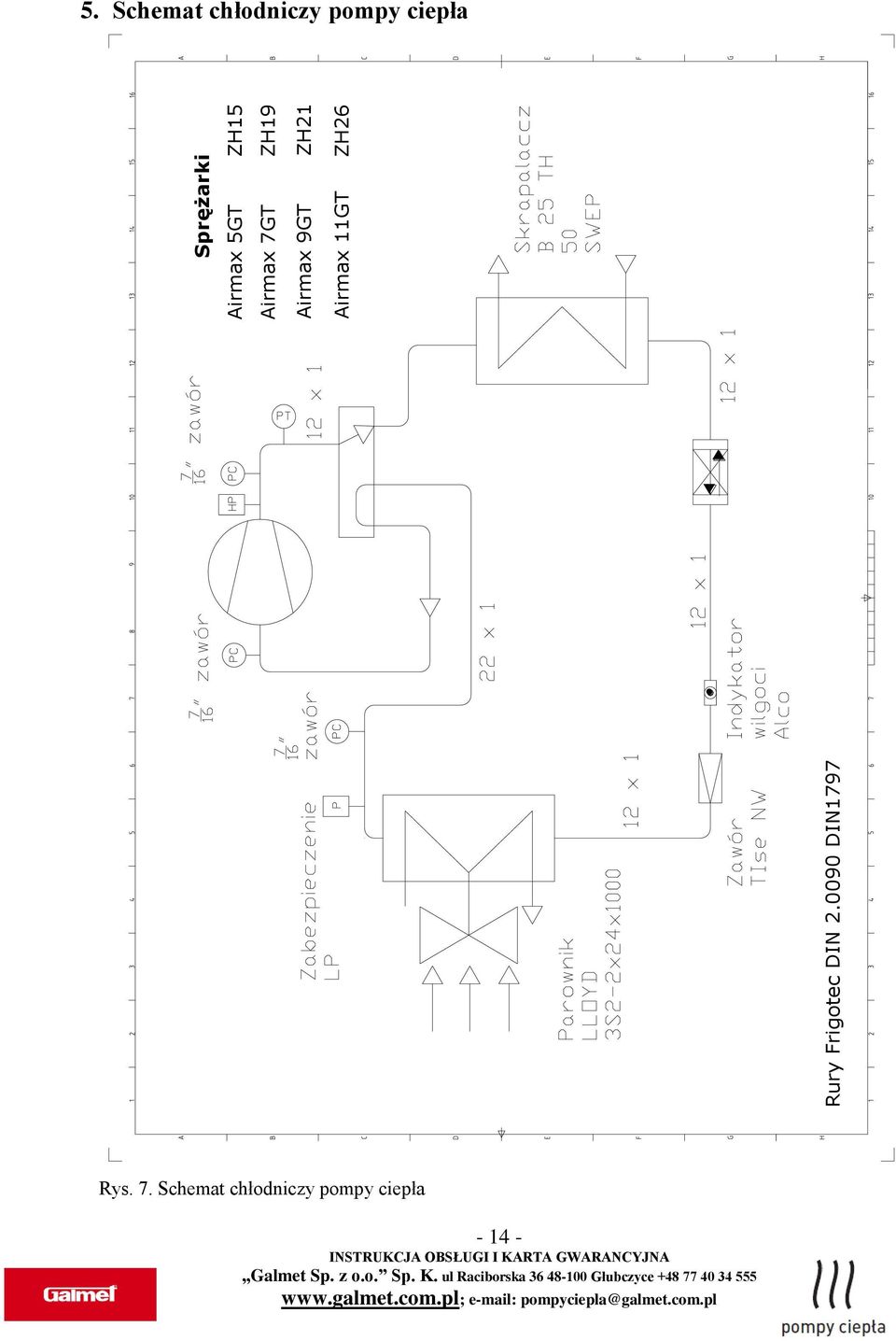

14 Rury Frigotec DIN DIN1797 Sprężarki Airmax 5GT ZH15 Airmax 7GT ZH19 Airmax 9GT ZH21 Airmax 11GT ZH26 5. Schemat chłodniczy pompy ciepła Rys. 7. Schemat chłodniczy pompy ciepła

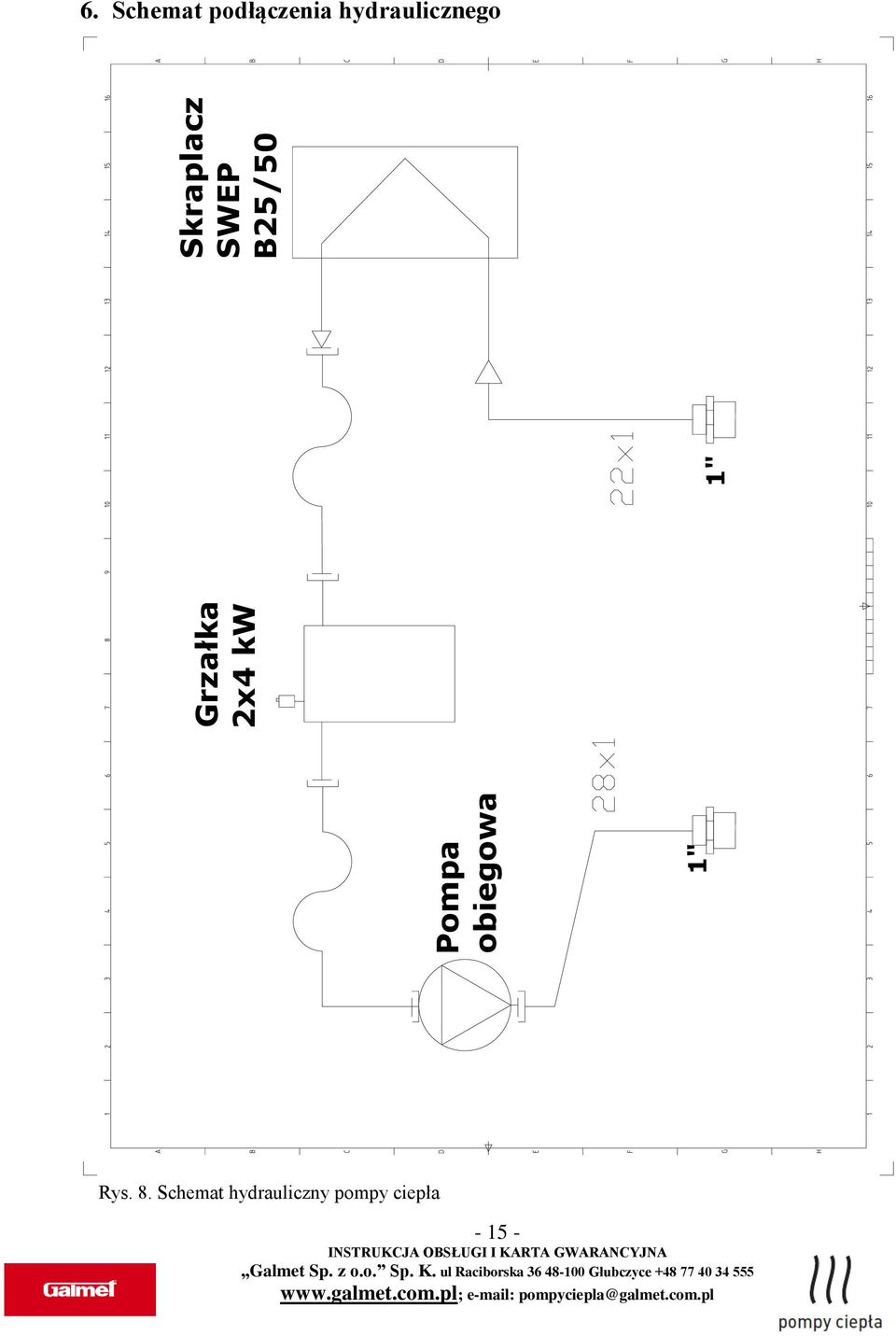

15 Pompa obiegowa 1" Grzałka 2x4 kw 1" Skraplacz SWEP B25/50 6. Schemat podłączenia hydraulicznego Rys. 8. Schemat hydrauliczny pompy ciepła
16 7. Podłączenie elektryczne Urządzenie należy podłączyć do sieci trójfazowej 400 V. Listwa zaciskowa znajduje się w dolnej cześci skrzyni elektrycznej po lewej stronie tak jak widać na zdjęciu. Fot. 1. Widok dolnej części skrzynki elektrycznej pompy ciepła Opis : Od lewej - czujnik kolejności i zaniku fazy - stycznik sprężarki - wyłącznik nadprądowy sprężarki - styczniki grzałek kw Widok ogólny Fot. 2. Widok skrzynki elektrycznej pompy ciepła

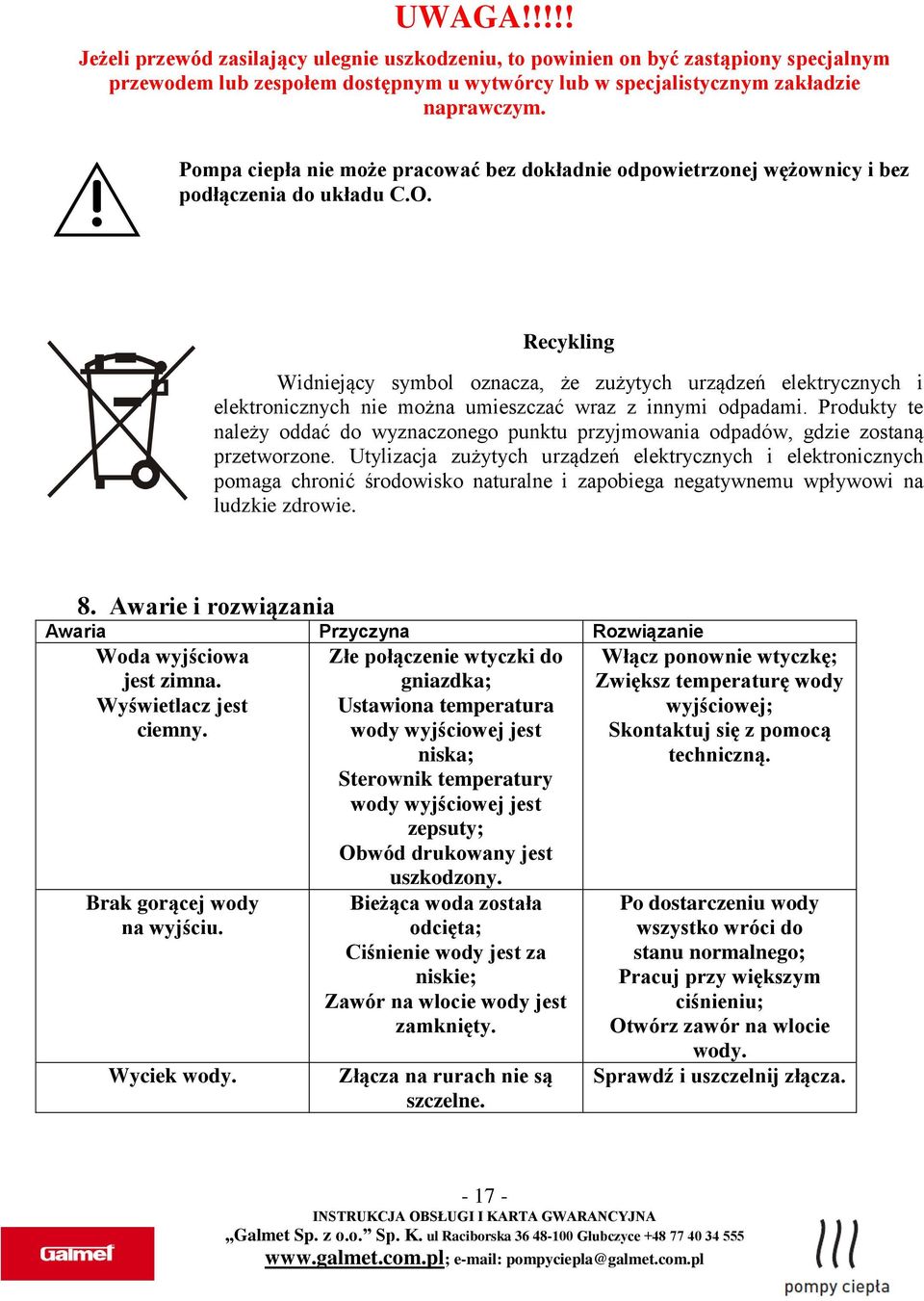

17 UWAGA!!!!! Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym. Pompa ciepła nie może pracować bez dokładnie odpowietrzonej wężownicy i bez podłączenia do układu C.O. Recykling Widniejący symbol oznacza, że zużytych urządzeń elektrycznych i elektronicznych nie można umieszczać wraz z innymi odpadami. Produkty te należy oddać do wyznaczonego punktu przyjmowania odpadów, gdzie zostaną przetworzone. Utylizacja zużytych urządzeń elektrycznych i elektronicznych pomaga chronić środowisko naturalne i zapobiega negatywnemu wpływowi na ludzkie zdrowie. 8. Awarie i rozwiązania Awaria Przyczyna Rozwiązanie Woda wyjściowa jest zimna. Wyświetlacz jest ciemny. Brak gorącej wody na wyjściu. Wyciek wody. Złe połączenie wtyczki do gniazdka; Ustawiona temperatura wody wyjściowej jest niska; Sterownik temperatury wody wyjściowej jest zepsuty; Obwód drukowany jest uszkodzony. Bieżąca woda została odcięta; Ciśnienie wody jest za niskie; Zawór na wlocie wody jest zamknięty. Złącza na rurach nie są szczelne. Włącz ponownie wtyczkę; Zwiększ temperaturę wody wyjściowej; Skontaktuj się z pomocą techniczną. Po dostarczeniu wody wszystko wróci do stanu normalnego; Pracuj przy większym ciśnieniu; Otwórz zawór na wlocie wody. Sprawdź i uszczelnij złącza

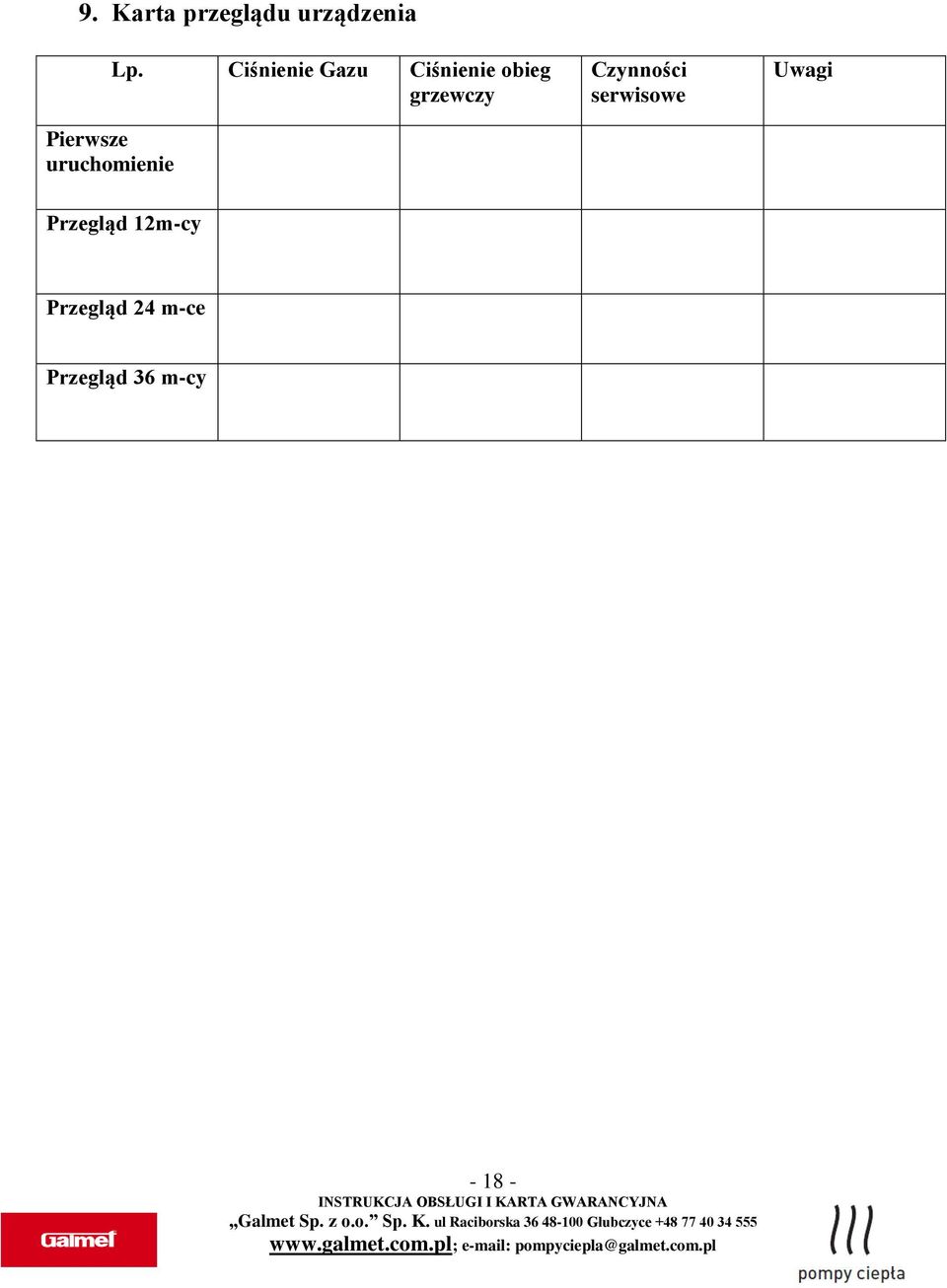

18 9. Karta przeglądu urządzenia Pierwsze uruchomienie Lp. Ciśnienie Gazu Ciśnienie obieg grzewczy Czynności serwisowe Uwagi Przegląd 12m-cy Przegląd 24 m-ce Przegląd 36 m-cy

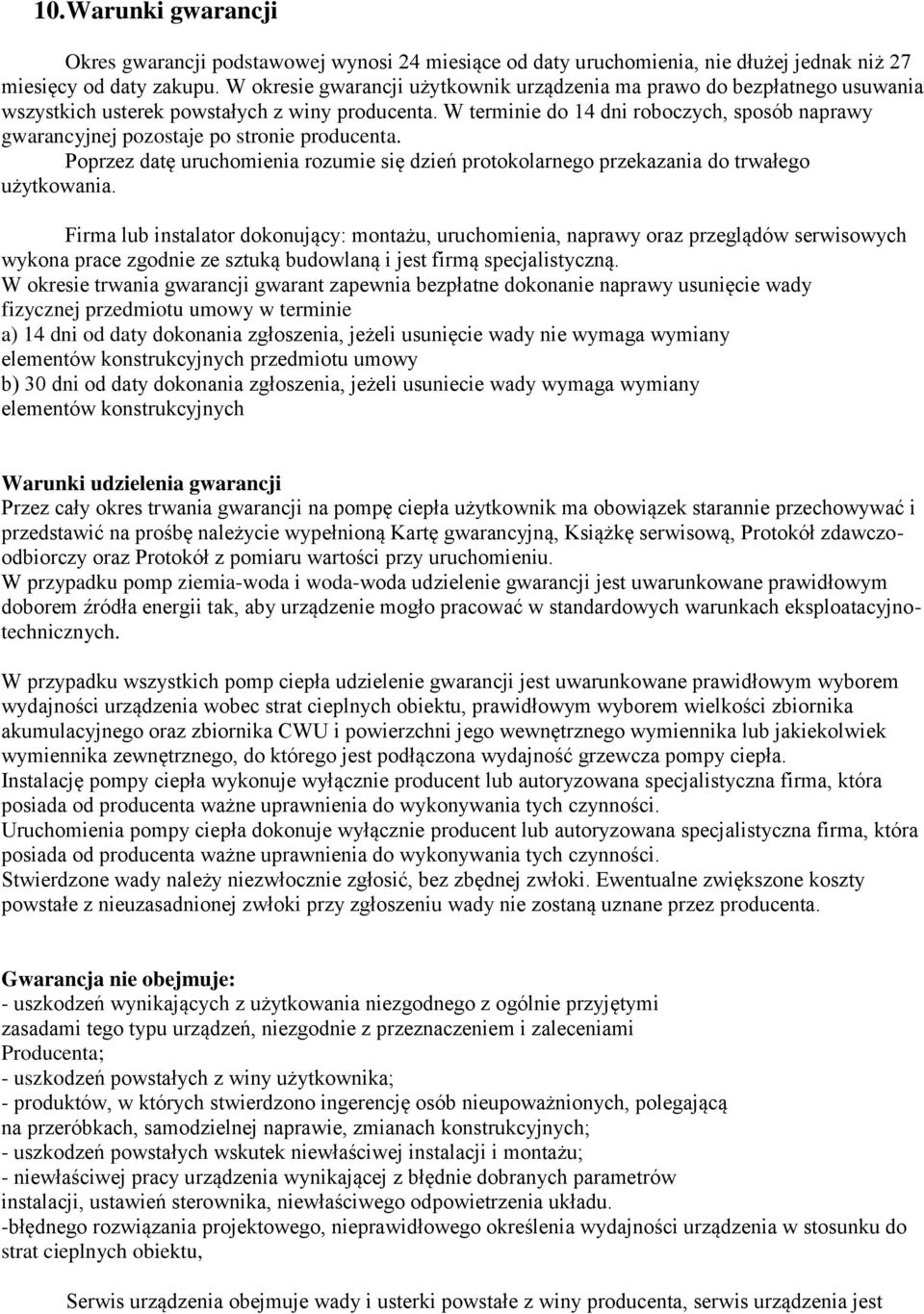

19 10. Warunki gwarancji Okres gwarancji podstawowej wynosi 24 miesiące od daty uruchomienia, nie dłużej jednak niż 27 miesięcy od daty zakupu. W okresie gwarancji użytkownik urządzenia ma prawo do bezpłatnego usuwania wszystkich usterek powstałych z winy producenta. W terminie do 14 dni roboczych, sposób naprawy gwarancyjnej pozostaje po stronie producenta. Poprzez datę uruchomienia rozumie się dzień protokolarnego przekazania do trwałego użytkowania. Firma lub instalator dokonujący: montażu, uruchomienia, naprawy oraz przeglądów serwisowych wykona prace zgodnie ze sztuką budowlaną i jest firmą specjalistyczną. W okresie trwania gwarancji gwarant zapewnia bezpłatne dokonanie naprawy usunięcie wady fizycznej przedmiotu umowy w terminie a) 14 dni od daty dokonania zgłoszenia, jeżeli usunięcie wady nie wymaga wymiany elementów konstrukcyjnych przedmiotu umowy b) 30 dni od daty dokonania zgłoszenia, jeżeli usuniecie wady wymaga wymiany elementów konstrukcyjnych Warunki udzielenia gwarancji Przez cały okres trwania gwarancji na pompę ciepła użytkownik ma obowiązek starannie przechowywać i przedstawić na prośbę należycie wypełnioną Kartę gwarancyjną, Książkę serwisową, Protokół zdawczoodbiorczy oraz Protokół z pomiaru wartości przy uruchomieniu. W przypadku pomp ziemia-woda i woda-woda udzielenie gwarancji jest uwarunkowane prawidłowym doborem źródła energii tak, aby urządzenie mogło pracować w standardowych warunkach eksploatacyjnotechnicznych. W przypadku wszystkich pomp ciepła udzielenie gwarancji jest uwarunkowane prawidłowym wyborem wydajności urządzenia wobec strat cieplnych obiektu, prawidłowym wyborem wielkości zbiornika akumulacyjnego oraz zbiornika CWU i powierzchni jego wewnętrznego wymiennika lub jakiekolwiek wymiennika zewnętrznego, do którego jest podłączona wydajność grzewcza pompy ciepła. Instalację pompy ciepła wykonuje wyłącznie producent lub autoryzowana specjalistyczna firma, która posiada od producenta ważne uprawnienia do wykonywania tych czynności. Uruchomienia pompy ciepła dokonuje wyłącznie producent lub autoryzowana specjalistyczna firma, która posiada od producenta ważne uprawnienia do wykonywania tych czynności. Stwierdzone wady należy niezwłocznie zgłosić, bez zbędnej zwłoki. Ewentualne zwiększone koszty powstałe z nieuzasadnionej zwłoki przy zgłoszeniu wady nie zostaną uznane przez producenta. Gwarancja nie obejmuje: - uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnie z przeznaczeniem i zaleceniami Producenta; - uszkodzeń powstałych z winy użytkownika; - produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnej naprawie, zmianach konstrukcyjnych; - uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu; - niewłaściwej pracy urządzenia wynikającej z błędnie dobranych parametrów instalacji, ustawień sterownika, niewłaściwego odpowietrzenia układu. -błędnego rozwiązania projektowego, nieprawidłowego określenia wydajności urządzenia w stosunku do strat cieplnych obiektu, Serwis urządzenia obejmuje wady i usterki powstałe z winy producenta, serwis urządzenia jest
20 wykonywany na terenie Rzeczypospolitej Polskiej. Montaż podłączenie elektryczne i hydrauliczne oraz konserwacja urządzenia mogą być wykonywane tylko przez uprawnionego instalatora. Producent nie bierze odpowiedzialności za uszkodzenia urządzenia wynikłe ze złego montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi i montażu. Sposób naprawy gwarancyjnej określa producent urządzenia, oprócz własnego serwisu gwarant dopuszcza możliwość realizacji napraw gwarancyjnych przez innych uprawnionych przez siebie instalatorów. Brak instrukcji obsługi oraz karty gwarancyjnej powoduje natychmiastową utratę gwarancji. Brak wpisu pierwszego uruchomienia w karcie przeglądu urządzenia znajdującej się w niniejszej instrukcji powoduje natychmiastową utratę gwarancji. W przypadku, gdy Kupujący dwukrotnie uniemożliwi dokonanie naprawy gwarancyjnej, mimo gotowości gwaranta do jej wykonania, to uważa się, że kupujący zrezygnował z roszczenia zawartego w zgłoszeniu gwarancyjnym. Do naprawy gwarancyjnej nie zalicza się: nastawienia parametrów regulacji urządzenia lub regulacji układu, do którego jest podłączone urządzenie lub szkolenie obsługi urządzenia, wszelkich interwencji, zmian, napraw czy adaptacji na urządzeniach, które nie były przedmiotem dostawy producenta, odpowietrzenie, uzupełnienie wody lub płynu niezamarzającego do pierwotnego kolektora lub układu grzewczego wzgl. chłodniczego, lub czyszczenie sitka przeznaczonego do wychwytywania zanieczyszczeń, usuwanie wad i niedociągnięć stwierdzonych podczas przekazywania urządzenia do eksploatacj Serwis urządzenia: Tel serwis@galmet.com.pl Galmet Sp. z o.o. Sp. K., zastrzega sobie prawo do zmiany specyfikacji lub modeli w celu ulepszenia bez konieczności wcześniejszego informowania. Producent nie będzie ponosił ewentualnych kosztów związanych z wyżej wymienionymi zmianami.
