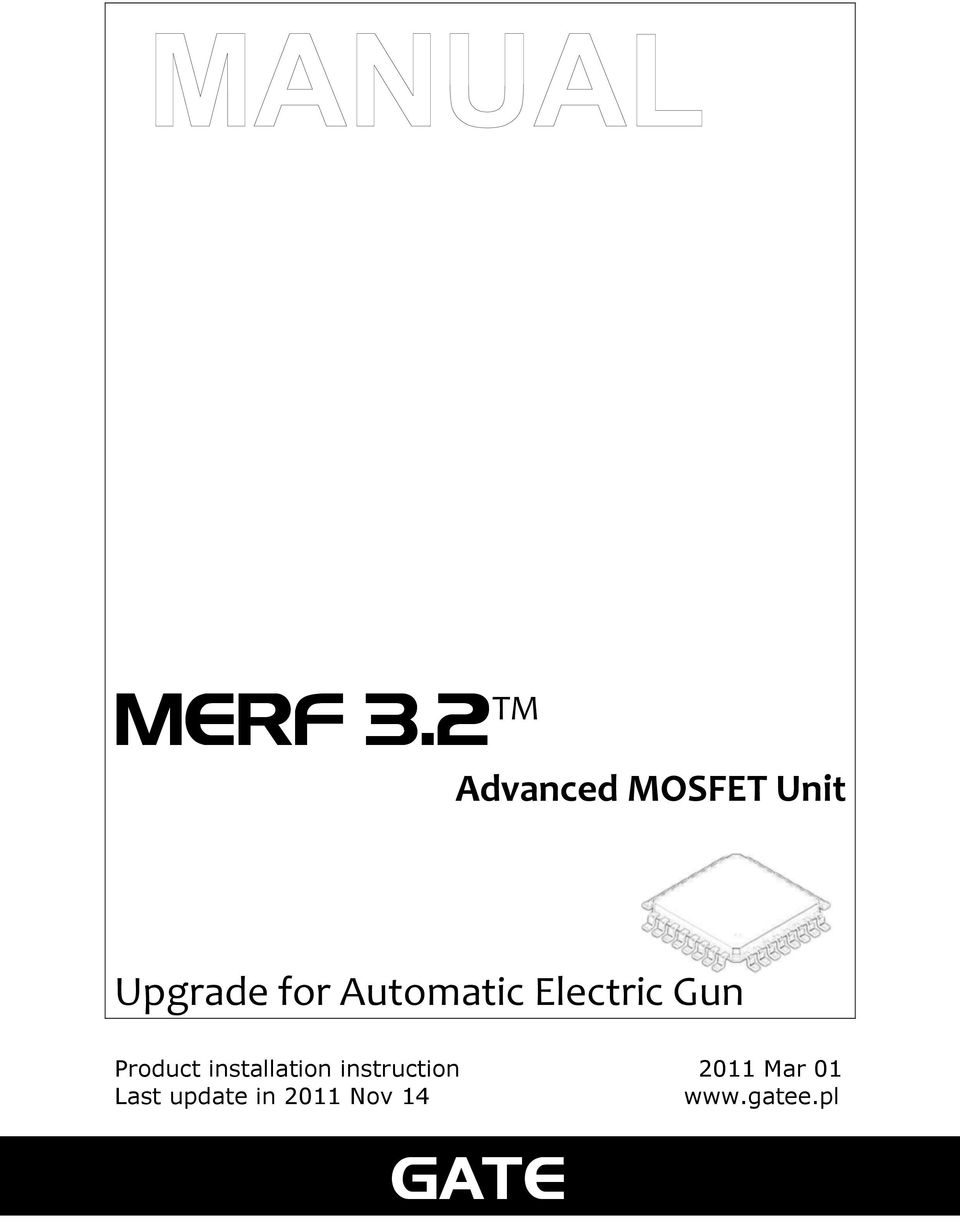

.2 Advanced MOSFET Unit MERF 3.2 G AT E. Upgrade for Automatic Electric Gun. Product installation instruction 2011 Mar 01
|
|
- Izabela Andrzejewska
- 8 lat temu
- Przeglądów:
Transkrypt
1 2.2 Advanced MOSFET Unit Upgrade for Automatic Electric Gun Product installation instruction 2011 Mar 01 Last update in 2011 Nov 14

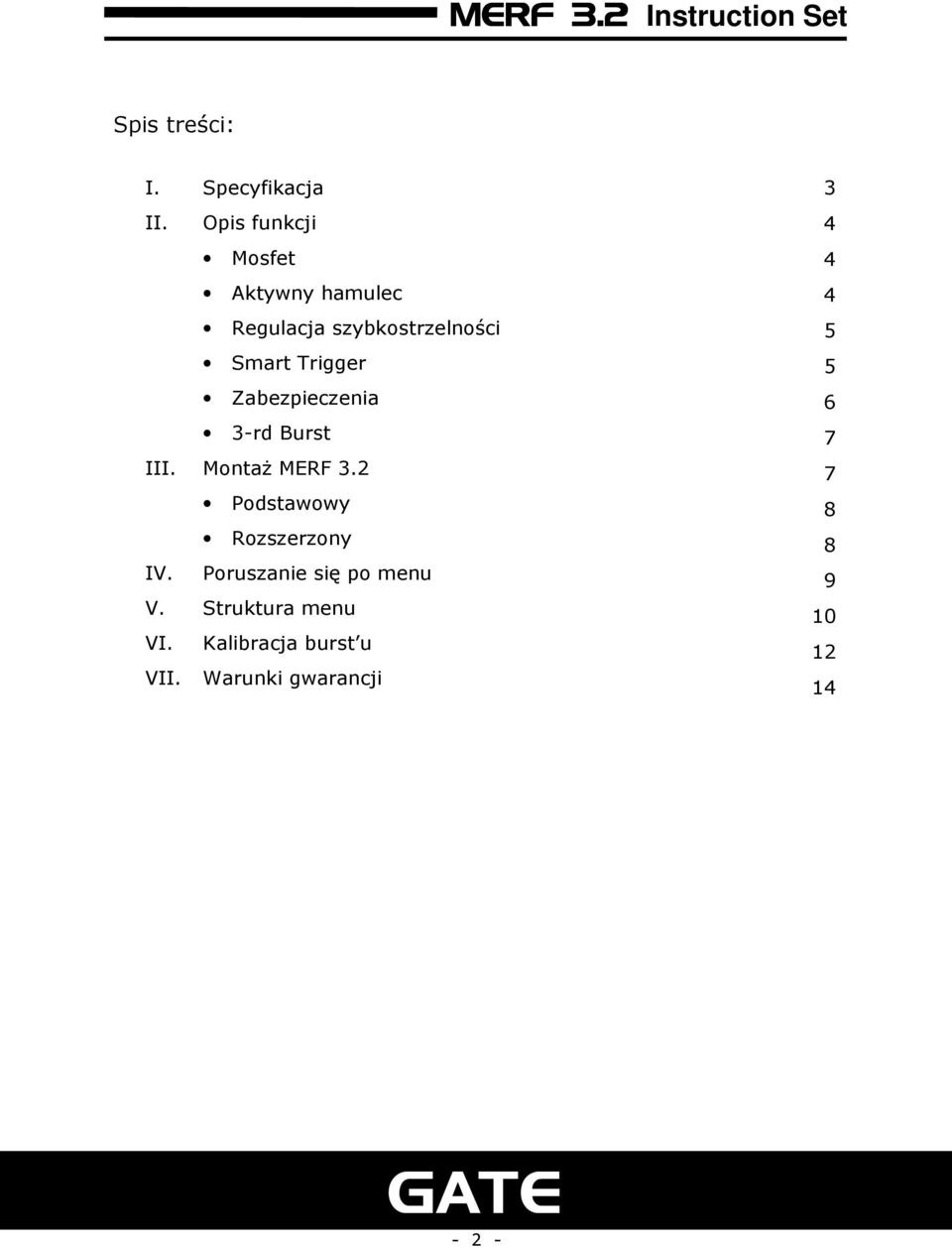

2 Spis treści: I. Specyfikacja II. Opis funkcji Mosfet Aktywny hamulec Regulacja szybkostrzelności Smart Trigger Zabezpieczenia 3-rd Burst III. Montaż MERF 3.2 Podstawowy Rozszerzony IV. Poruszanie się po menu V. Struktura menu VI. Kalibracja burst u VII. Warunki gwarancji

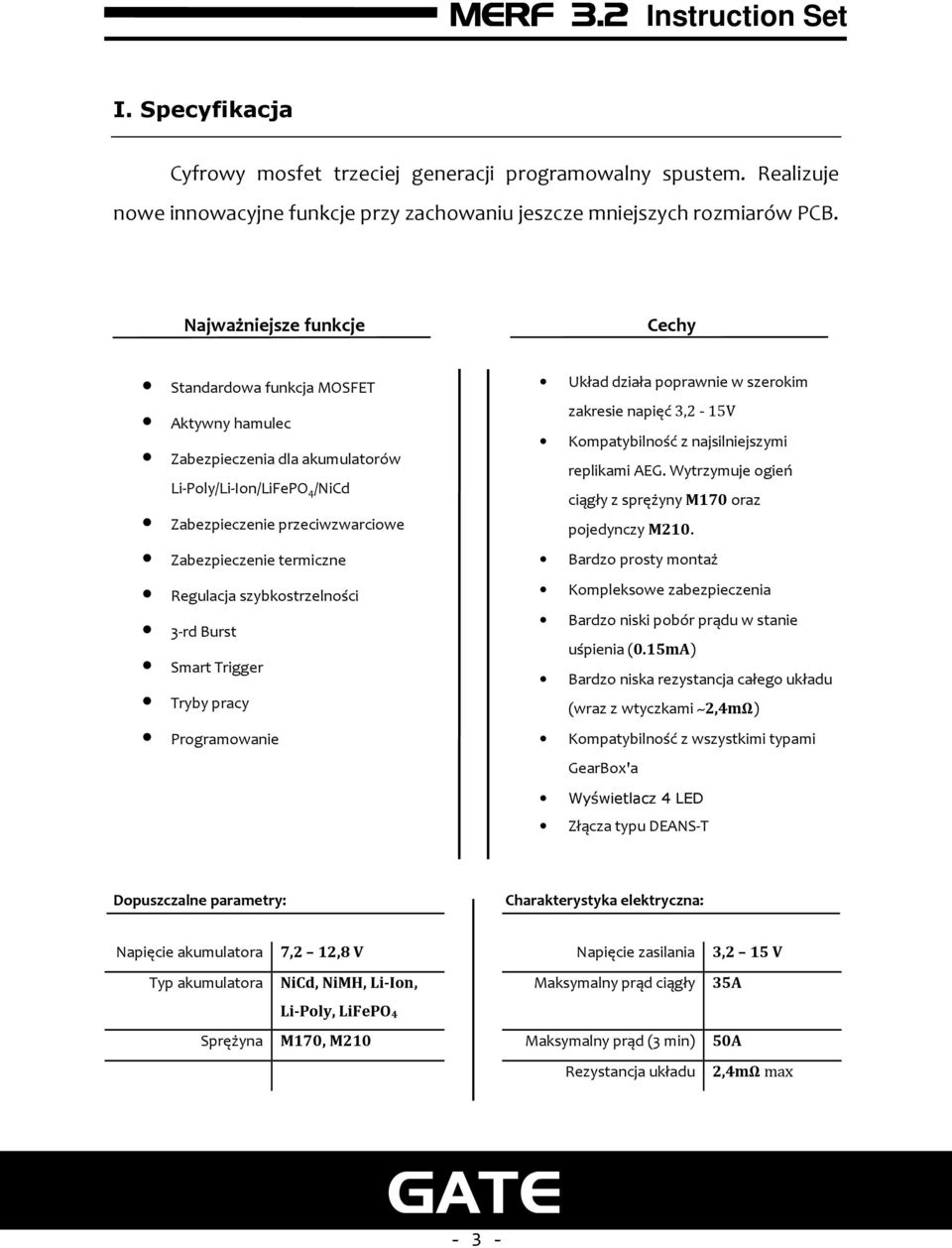

3 I. Specyfikacja Cyfrowy mosfet trzeciej generacji programowalny spustem. Realizuje nowe innowacyjne funkcje przy zachowaniu jeszcze mniejszych rozmiarów PCB. Najważniejsze funkcje Cechy Standardowa funkcja MOSFET Aktywny hamulec Zabezpieczenia dla akumulatorów Li-Poly/Li-Ion/LiFePO 4 /NiCd Zabezpieczenie przeciwzwarciowe Zabezpieczenie termiczne Regulacja szybkostrzelności 3-rd Burst Smart Trigger Tryby pracy Programowanie Układ działa poprawnie w szerokim zakresie napięć 3,2-15V Kompatybilność z najsilniejszymi replikami AEG. Wytrzymuje ogień ciągły z sprężyny M170 oraz pojedynczy M210. Bardzo prosty montaż Kompleksowe zabezpieczenia Bardzo niski pobór prądu w stanie uśpienia (0.15mA) Bardzo niska rezystancja całego układu (wraz z wtyczkami ~2,4mΩ) Kompatybilność z wszystkimi typami GearBox'a Wyświetlacz 4 LED Złącza typu DEANS-T Dopuszczalne parametry: Charakterystyka elektryczna: Napięcie akumulatora 7,2 12,8 V Typ akumulatora NiCd, NiMH, Li-Ion, Napięcie zasilania 3,2 15 V Maksymalny prąd ciągły 35A Li-Poly, LiFePO 4 Sprężyna M170, M210 Maksymalny prąd (3 min) 50A Rezystancja układu 2,4mΩ max - 3 -

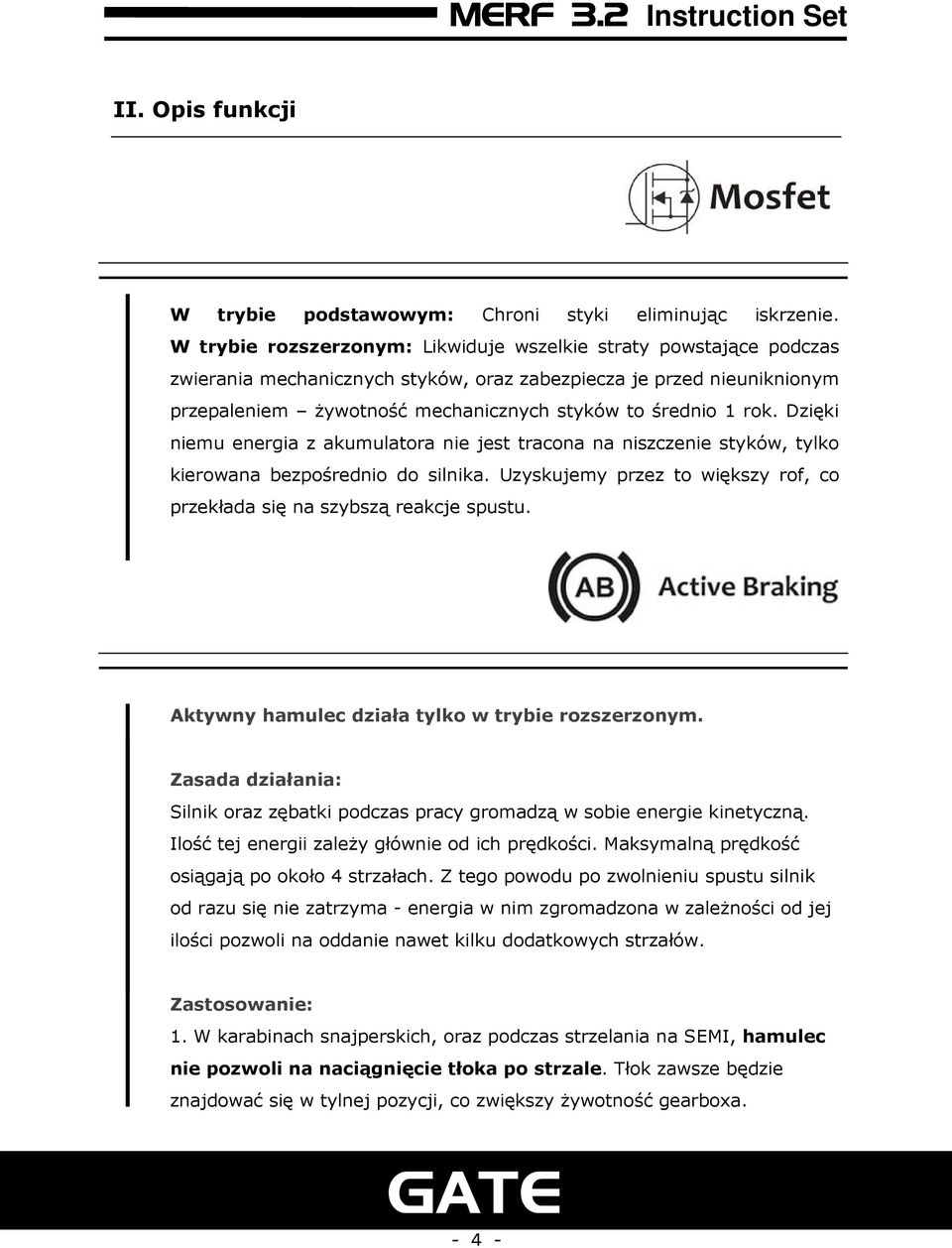

4 II. Opis funkcji W trybie podstawowym: Chroni styki eliminując iskrzenie. W trybie rozszerzonym: Likwiduje wszelkie straty powstające podczas zwierania mechanicznych styków, oraz zabezpiecza je przed nieuniknionym przepaleniem żywotność mechanicznych styków to średnio 1 rok. Dzięki niemu energia z akumulatora nie jest tracona na niszczenie styków, tylko kierowana bezpośrednio do silnika. Uzyskujemy przez to większy rof, co przekłada się na szybszą reakcje spustu. Aktywny hamulec działa tylko w trybie rozszerzonym. Zasada działania: Silnik oraz zębatki podczas pracy gromadzą w sobie energie kinetyczną. Ilość tej energii zależy głównie od ich prędkości. Maksymalną prędkość osiągają po około 4 strzałach. Z tego powodu po zwolnieniu spustu silnik od razu się nie zatrzyma - energia w nim zgromadzona w zależności od jej ilości pozwoli na oddanie nawet kilku dodatkowych strzałów. Zastosowanie: 1. W karabinach snajperskich, oraz podczas strzelania na SEMI, hamulec nie pozwoli na naciągnięcie tłoka po strzale. Tłok zawsze będzie znajdować się w tylnej pozycji, co zwiększy żywotność gearboxa

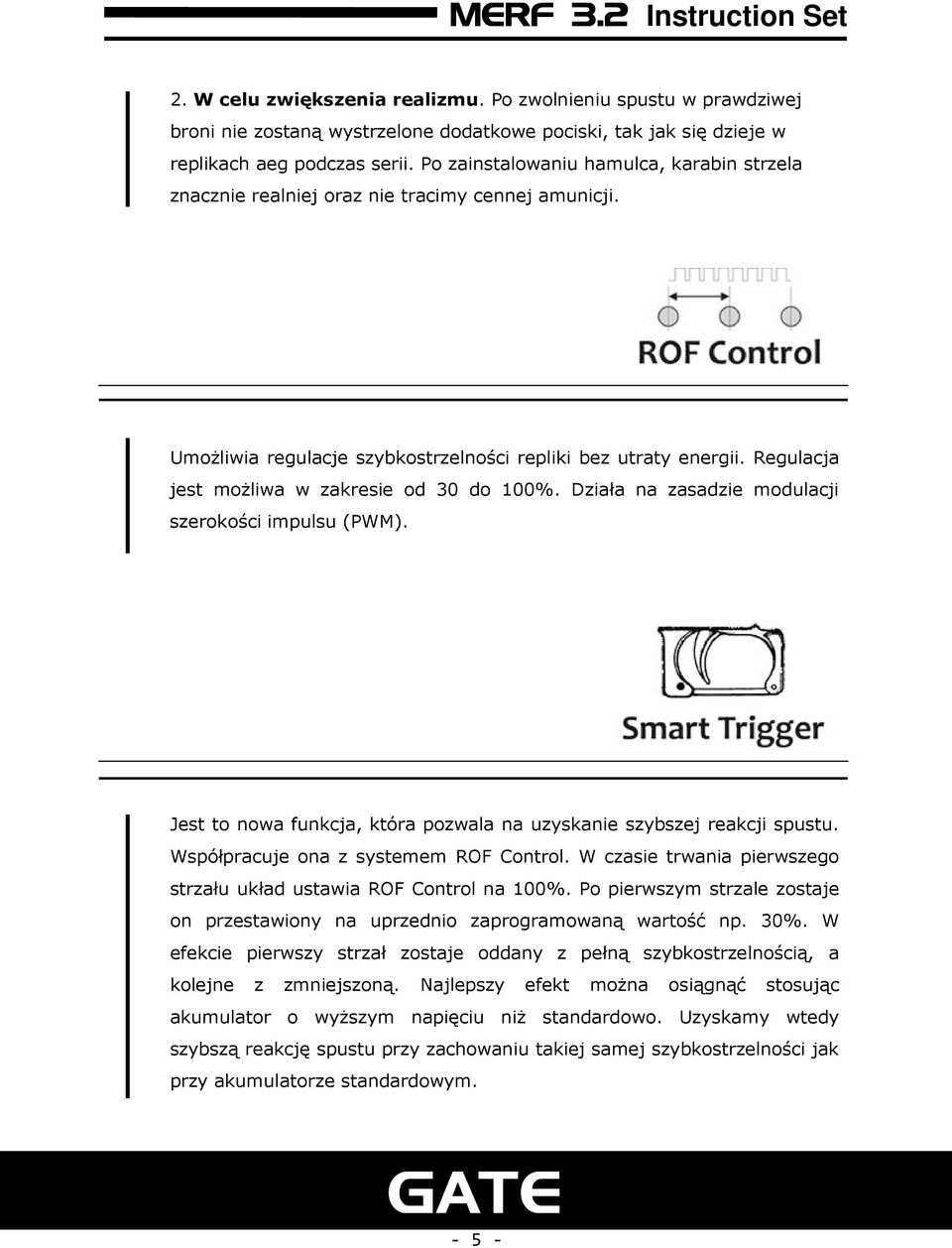

5 2. W celu zwiększenia realizmu. Po zwolnieniu spustu w prawdziwej broni nie zostaną wystrzelone dodatkowe pociski, tak jak się dzieje w replikach aeg podczas serii. Po zainstalowaniu hamulca, karabin strzela znacznie realniej oraz nie tracimy cennej amunicji. Umożliwia regulacje szybkostrzelności repliki bez utraty energii. Regulacja jest możliwa w zakresie od 30 do 100%. Działa na zasadzie modulacji szerokości impulsu (PWM). Jest to nowa funkcja, która pozwala na uzyskanie szybszej reakcji spustu. Współpracuje ona z systemem ROF Control. W czasie trwania pierwszego strzału układ ustawia ROF Control na 100%. Po pierwszym strzale zostaje on przestawiony na uprzednio zaprogramowaną wartość np. 30%. W efekcie pierwszy strzał zostaje oddany z pełną szybkostrzelnością, a kolejne z zmniejszoną. Najlepszy efekt można osiągnąć stosując akumulator o wyższym napięciu niż standardowo. Uzyskamy wtedy szybszą reakcję spustu przy zachowaniu takiej samej szybkostrzelności jak przy akumulatorze standardowym

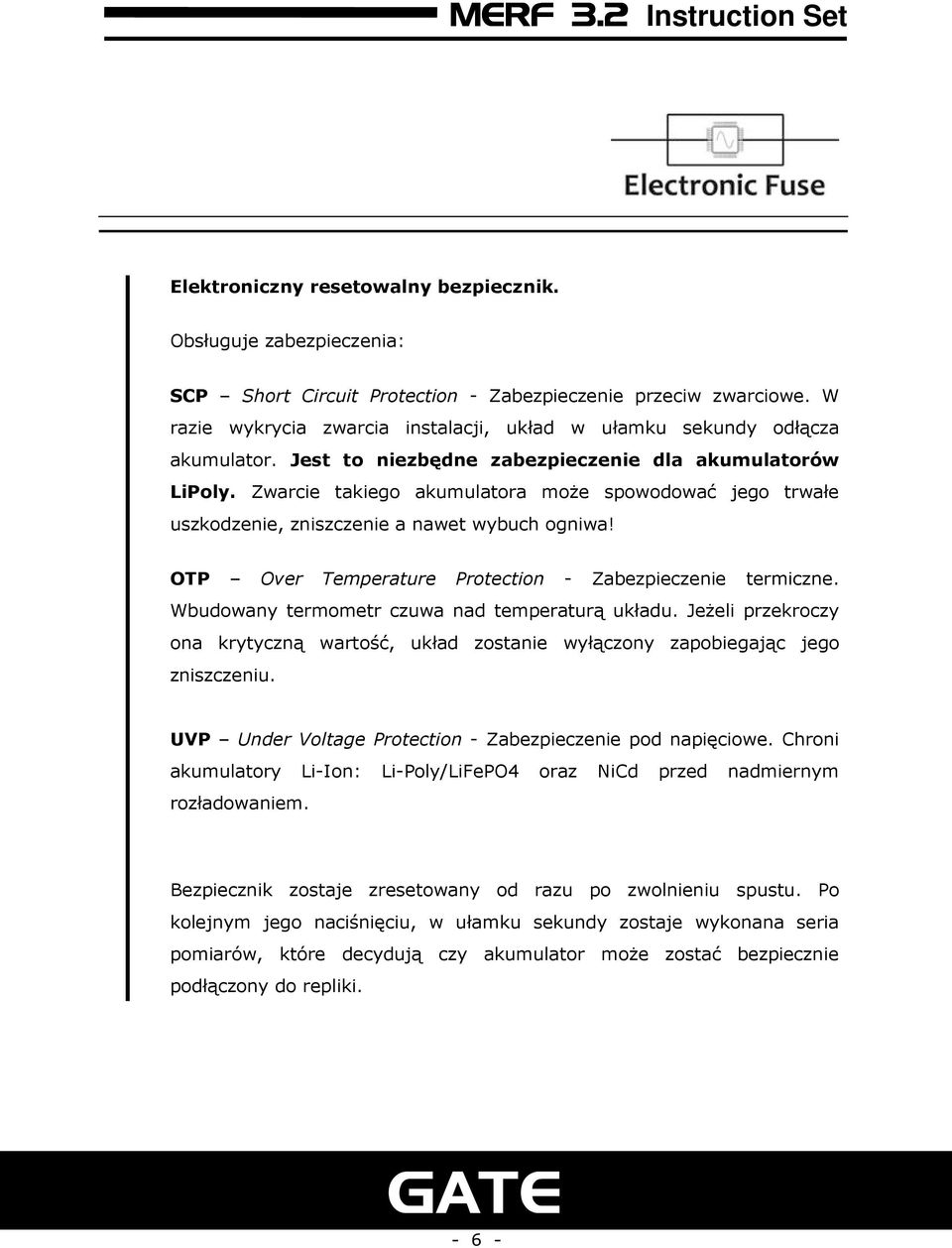

6 Elektroniczny resetowalny bezpiecznik. Obsługuje zabezpieczenia: SCP Short Circuit Protection - Zabezpieczenie przeciw zwarciowe. W razie wykrycia zwarcia instalacji, układ w ułamku sekundy odłącza akumulator. Jest to niezbędne zabezpieczenie dla akumulatorów LiPoly. Zwarcie takiego akumulatora może spowodować jego trwałe uszkodzenie, zniszczenie a nawet wybuch ogniwa! OTP Over Temperature Protection - Zabezpieczenie termiczne. Wbudowany termometr czuwa nad temperaturą układu. Jeżeli przekroczy ona krytyczną wartość, układ zostanie wyłączony zapobiegając jego zniszczeniu. UVP Under Voltage Protection - Zabezpieczenie pod napięciowe. Chroni akumulatory Li-Ion: Li-Poly/LiFePO4 oraz NiCd przed nadmiernym rozładowaniem. Bezpiecznik zostaje zresetowany od razu po zwolnieniu spustu. Po kolejnym jego naciśnięciu, w ułamku sekundy zostaje wykonana seria pomiarów, które decydują czy akumulator może zostać bezpiecznie podłączony do repliki
7 Tryb BURST pozwala zaoszczędzić amunicje oraz odwzorować broń, w której fabrycznie tryb AUTO zastąpiony jest przez BURST. W trybie podstawowym układ potrafi zamienić standardowy selektor SAFE/SEMI/AUTO na: a) SAFE/SEMI/BURST W trybie rozszerzonym na: a) SAFE/SEMI/BURST b) SAFE/BURST/AUTO Jeżeli podczas serii BURST spust zostanie zwolniony wcześniej, możemy oddać jeden lub dwa strzały. Czas BURSTu ustawiany jest w menu z maksymalną rozdzielczością 4ms (0,004s). Procesor aktywnie kompensuje zaprogramowany czas wraz z spadkiem szybkostrzelności spowodowanym rozładowującym się akumulatorem. III. Montaż Dzięki 2 trybom pracy układ współpracuje zarówno z oryginalną jak i modyfikowaną instalacją AEG

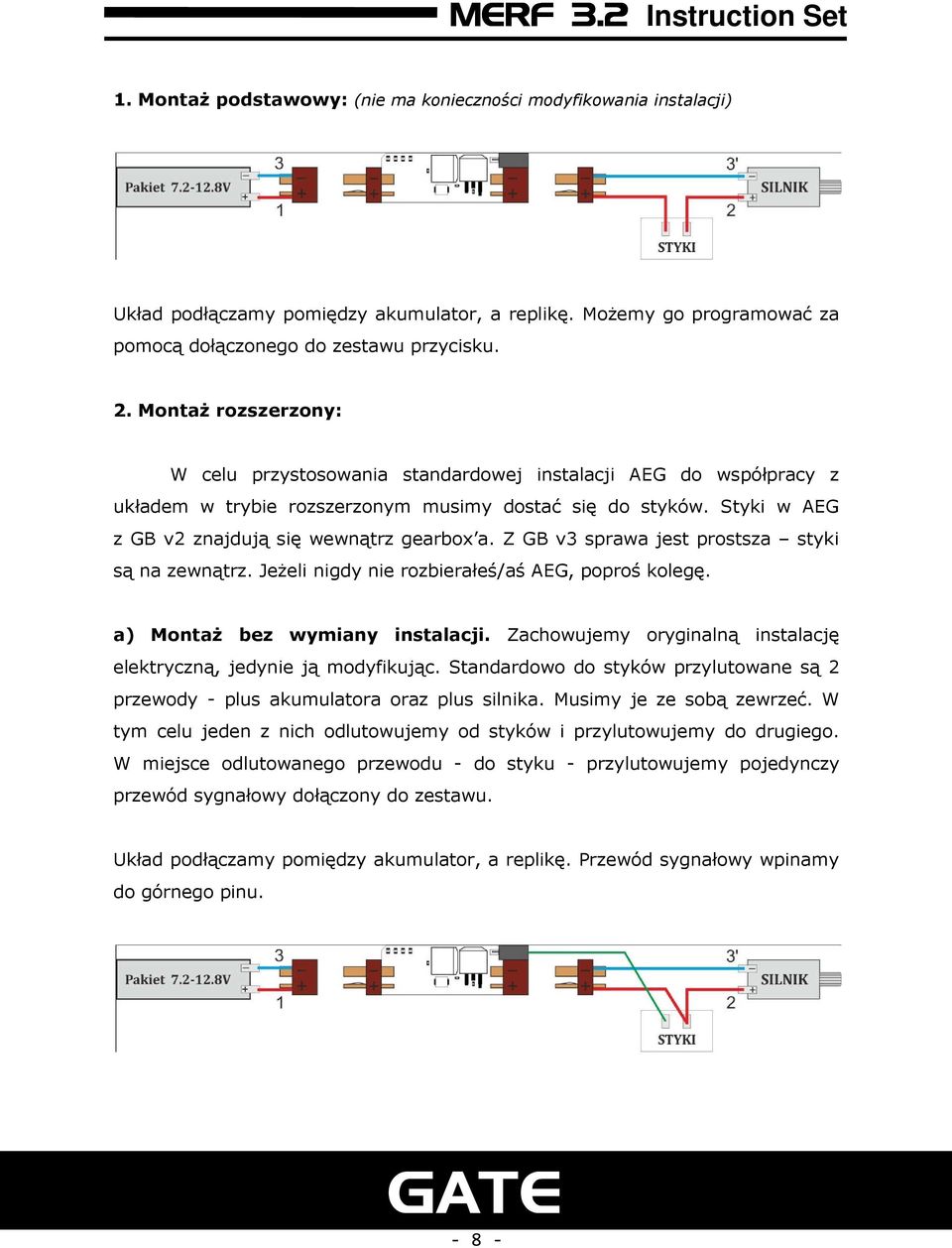

8 1. Montaż podstawowy: (nie ma konieczności modyfikowania instalacji) Układ podłączamy pomiędzy akumulator, a replikę. Możemy go programować za pomocą dołączonego do zestawu przycisku. 2. Montaż rozszerzony: W celu przystosowania standardowej instalacji AEG do współpracy z układem w trybie rozszerzonym musimy dostać się do styków. Styki w AEG z GB v2 znajdują się wewnątrz gearbox a. Z GB v3 sprawa jest prostsza styki są na zewnątrz. Jeżeli nigdy nie rozbierałeś/aś AEG, poproś kolegę. a) Montaż bez wymiany instalacji. Zachowujemy oryginalną instalację elektryczną, jedynie ją modyfikując. Standardowo do styków przylutowane są 2 przewody - plus akumulatora oraz plus silnika. Musimy je ze sobą zewrzeć. W tym celu jeden z nich odlutowujemy od styków i przylutowujemy do drugiego. W miejsce odlutowanego przewodu - do styku - przylutowujemy pojedynczy przewód sygnałowy dołączony do zestawu. Układ podłączamy pomiędzy akumulator, a replikę. Przewód sygnałowy wpinamy do górnego pinu

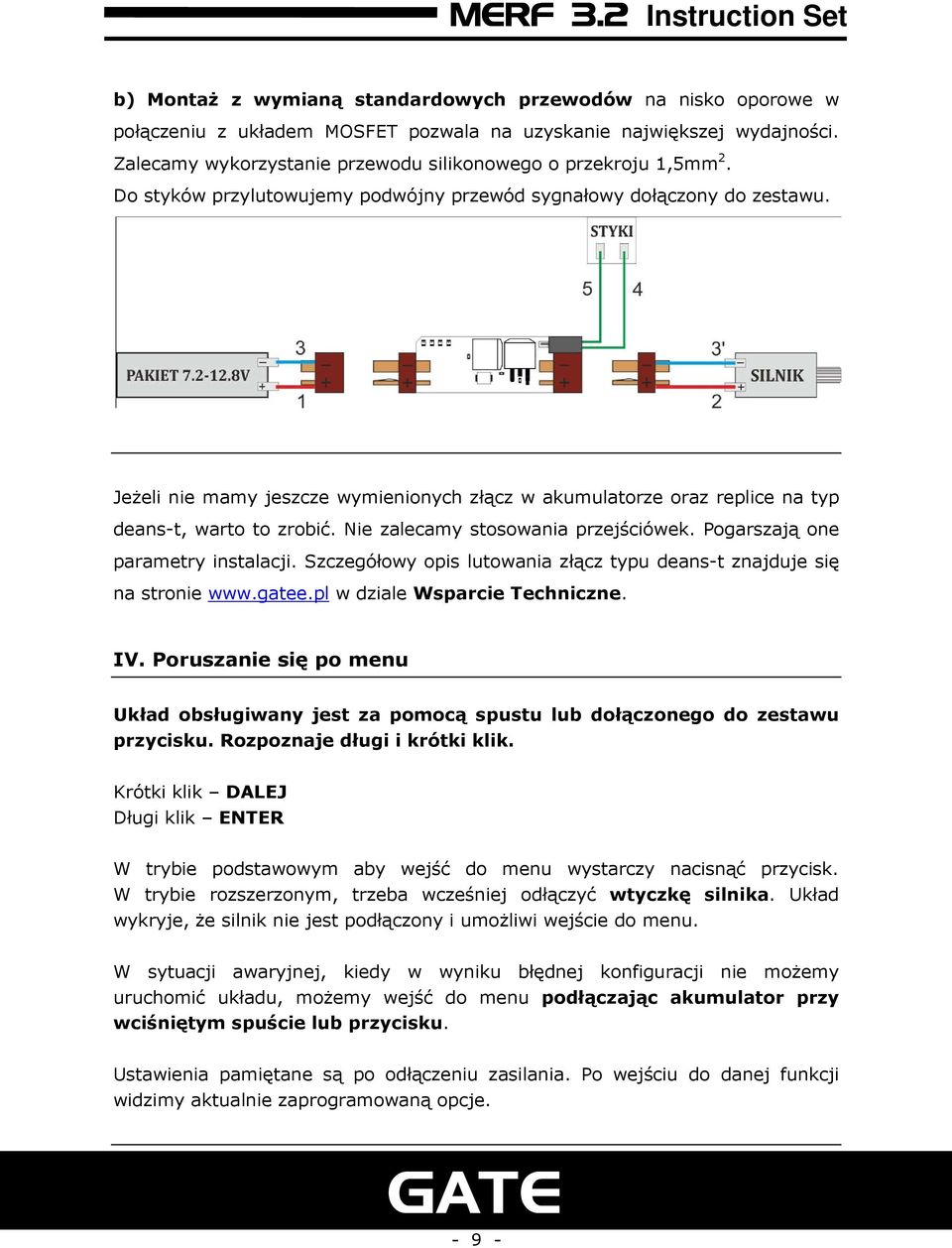

9 b) Montaż z wymianą standardowych przewodów na nisko oporowe w połączeniu z układem MOSFET pozwala na uzyskanie największej wydajności. Zalecamy wykorzystanie przewodu silikonowego o przekroju 1,5mm 2. Do styków przylutowujemy podwójny przewód sygnałowy dołączony do zestawu. Jeżeli nie mamy jeszcze wymienionych złącz w akumulatorze oraz replice na typ deans-t, warto to zrobić. Nie zalecamy stosowania przejściówek. Pogarszają one parametry instalacji. Szczegółowy opis lutowania złącz typu deans-t znajduje się na stronie w dziale Wsparcie Techniczne. IV. Poruszanie się po menu Układ obsługiwany jest za pomocą spustu lub dołączonego do zestawu przycisku. Rozpoznaje długi i krótki klik. Krótki klik DALEJ Długi klik ENTER W trybie podstawowym aby wejść do menu wystarczy nacisnąć przycisk. W trybie rozszerzonym, trzeba wcześniej odłączyć wtyczkę silnika. Układ wykryje, że silnik nie jest podłączony i umożliwi wejście do menu. W sytuacji awaryjnej, kiedy w wyniku błędnej konfiguracji nie możemy uruchomić układu, możemy wejść do menu podłączając akumulator przy wciśniętym spuście lub przycisku. Ustawienia pamiętane są po odłączeniu zasilania. Po wejściu do danej funkcji widzimy aktualnie zaprogramowaną opcje

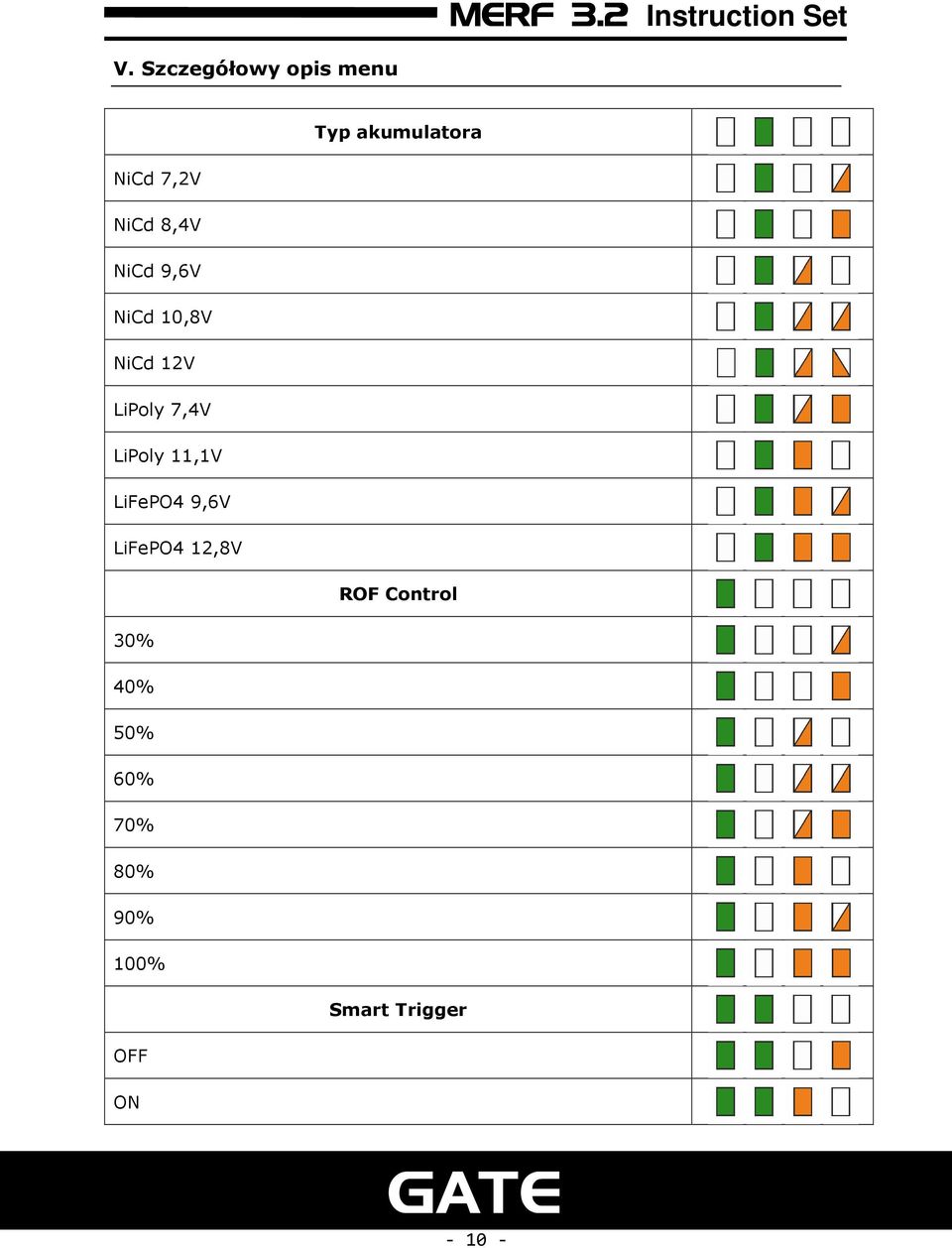

10 V. Szczegółowy opis menu Typ akumulatora NiCd 7,2V NiCd 8,4V NiCd 9,6V NiCd 10,8V NiCd 12V LiPoly 7,4V LiPoly 11,1V LiFePO4 9,6V LiFePO4 12,8V ROF Control 30% 40% 50% 60% 70% 80% 90% 100% Smart Trigger OFF ON
11 Czas burstu 96ms 128ms 160ms 192ms 224ms 288ms 352ms 416ms Czas burstu dokładnie +0ms +4ms +8ms +12ms +16ms +20ms +24ms +28ms +0ms +8ms +16ms +24ms +32ms +40ms +48ms +56ms Tryb Rozszerzony semi/auto Rozszerzony semi/burst Rozszerzony burst/auto Podstawowy semi/auto

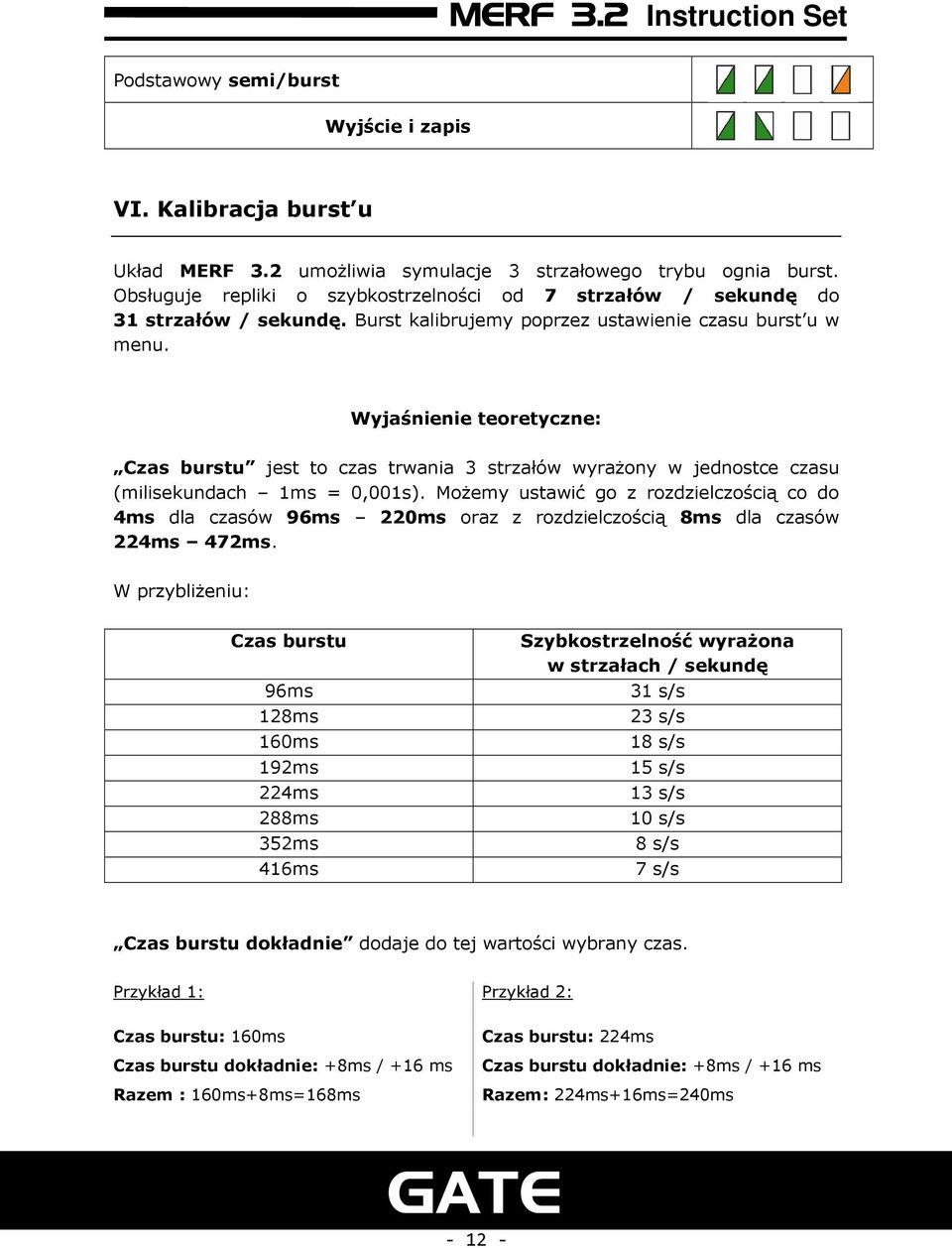

12 Podstawowy semi/burst Wyjście i zapis VI. Kalibracja burst u Układ MERF 3.2 umożliwia symulacje 3 strzałowego trybu ognia burst. Obsługuje repliki o szybkostrzelności od 7 strzałów / sekundę do 31 strzałów / sekundę. Burst kalibrujemy poprzez ustawienie czasu burst u w menu. Wyjaśnienie teoretyczne: Czas burstu jest to czas trwania 3 strzałów wyrażony w jednostce czasu (milisekundach 1ms = 0,001s). Możemy ustawić go z rozdzielczością co do 4ms dla czasów 96ms 220ms oraz z rozdzielczością 8ms dla czasów 224ms 472ms. W przybliżeniu: Czas burstu 96ms 128ms 160ms 192ms 224ms 288ms 352ms 416ms Szybkostrzelność wyrażona w strzałach / sekundę 31 s/s 23 s/s 18 s/s 15 s/s 13 s/s 10 s/s 8 s/s 7 s/s Czas burstu dokładnie dodaje do tej wartości wybrany czas. Przykład 1: Przykład 2: Czas burstu: 160ms Czas burstu dokładnie: +8ms / +16 ms Razem : 160ms+8ms=168ms Czas burstu: 224ms Czas burstu dokładnie: +8ms / +16 ms Razem: 224ms+16ms=240ms
13 Możemy ustawić 64 różne czasy burst u na wyświetlaczu składającym się tylko z 4 segmentów. Wyjaśnienie praktyczne: Czas burst u możemy ustawić na słuch lub robiąc pomiar szybkostrzelności mikrofonem lub chronometrem. a) Ustawianie burst u na słuch jeżeli nie znamy szybkostrzelności: 1. Ustawiamy przybliżony czas burstu, tak aby karabin oddawał 3 strzały. 2. Zmniejszamy przybliżony czas burstu o jeden poziom 3. Sprawdzamy czy karabin oddaje 2 strzały, jeżeli nie to wracamy do punktu 2 4. Teraz przechodzimy do menu Czas burstu dokładnie i zwiększamy go o jeden poziom 5. Sprawdzamy czy karabin oddaje 3 strzały, jeżeli nie to wracamy do punktu 4 6. KONIEC W ten sposób ustawiliśmy burst na 3 strzały, tak aby tłok zatrzymywał się w przedniej pozycji nie powodując naprężeń w gearboxie. b) Ustawianie czasu burstu znając szybkostrzelność: Jeżeli znamy dokładną szybkostrzelność naszej repliki, wystarczy, że wpiszemy czas 3 strzałów do menu. Przeliczenia dokonujemy w prosty sposób wg wzoru: Czas burstu [ms] = 3000 / szybkostrzelność [s/s] Przykładowo dla szybkostrzelności 20 strzałów / sekundę: 3000 / 20 = 150ms

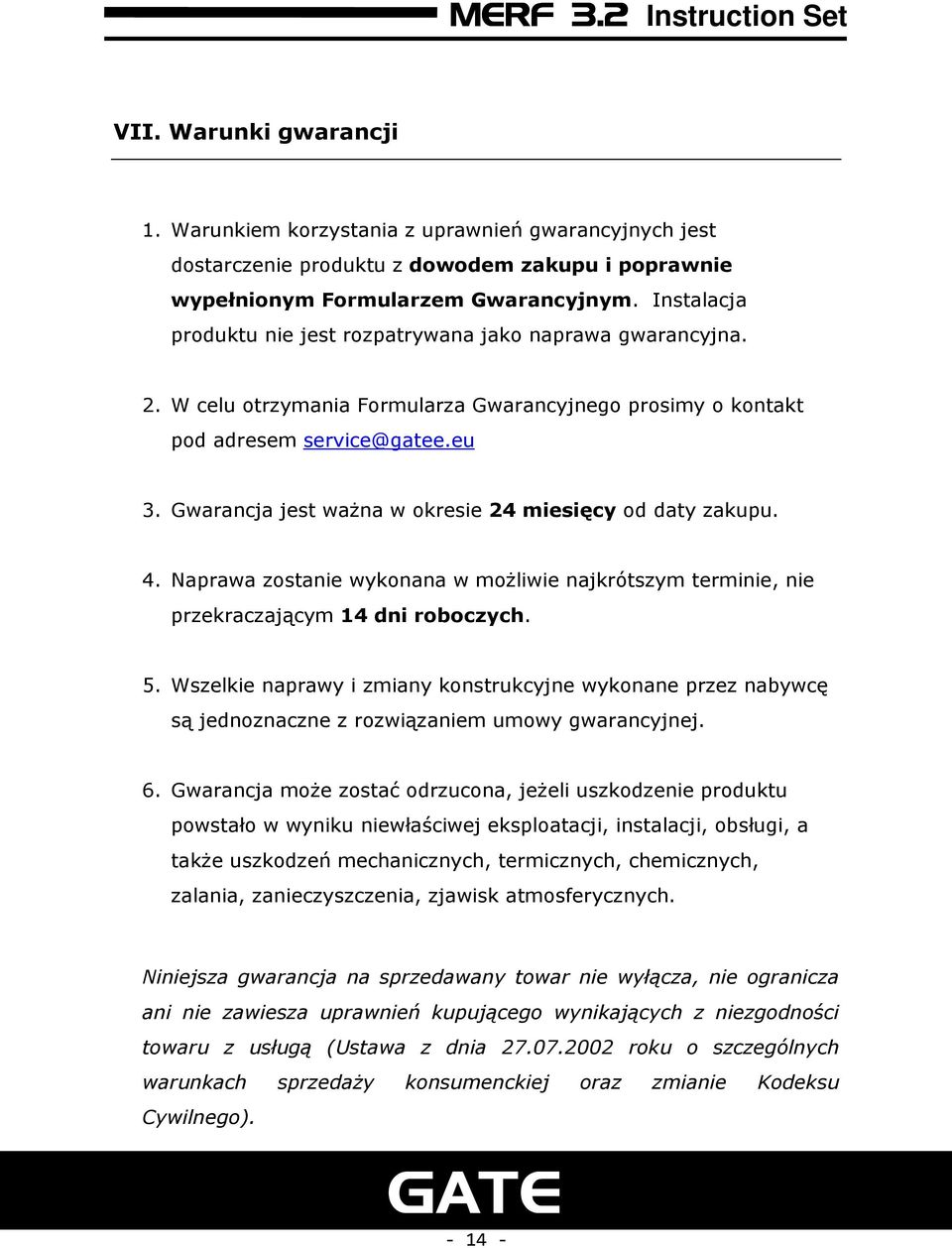

14 VII. Warunki gwarancji 1. Warunkiem korzystania z uprawnień gwarancyjnych jest dostarczenie produktu z dowodem zakupu i poprawnie wypełnionym Formularzem Gwarancyjnym. Instalacja produktu nie jest rozpatrywana jako naprawa gwarancyjna. 2. W celu otrzymania Formularza Gwarancyjnego prosimy o kontakt pod adresem service@gatee.eu 3. Gwarancja jest ważna w okresie 24 miesięcy od daty zakupu. 4. Naprawa zostanie wykonana w możliwie najkrótszym terminie, nie przekraczającym 14 dni roboczych. 5. Wszelkie naprawy i zmiany konstrukcyjne wykonane przez nabywcę są jednoznaczne z rozwiązaniem umowy gwarancyjnej. 6. Gwarancja może zostać odrzucona, jeżeli uszkodzenie produktu powstało w wyniku niewłaściwej eksploatacji, instalacji, obsługi, a także uszkodzeń mechanicznych, termicznych, chemicznych, zalania, zanieczyszczenia, zjawisk atmosferycznych. Niniejsza gwarancja na sprzedawany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z usługą (Ustawa z dnia roku o szczególnych warunkach sprzedaży konsumenckiej oraz zmianie Kodeksu Cywilnego)
15 Airsoft Technology
.2 Advanced MOSFET Unit MERF 3.2 G AT E. Upgrade for Automatic Electric Gun. Product installation instruction 2011 Mar 01
2.2 Advanced MOSFET Unit Upgrade for Automatic Electric Gun Product installation instruction 2011 Mar 01 Last update in 2011 Apr 15 www.gatee.pl Spis treści: I. Specyfikacja II. Opis funkcji Mosfet Aktywny
