1 Izolacje Wydanie pierwsze Marzec 2019 Ocena poprawności działania systemu termoizolacji wewnętrznej K17 NA PRZYKŁADZIE BUDYNKU SZKOLNEGO ZESPOŁU SZKÓŁ OGÓLNOKSZTAŁCĄCYCH PRZY UL. JANA PAWŁA II 23 W STRZELINIE Energooszczednosc Niska emisja CO 2 w budownictwie

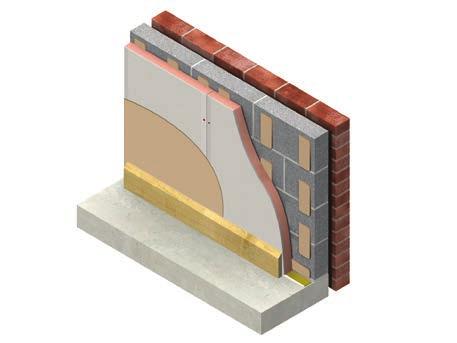

2 Na czym polega działanie systemu Kooltherm K17 Izolacja wewnętrzna? Ogólna charakterystyka Istota systemu Kingspan Kooltherm K17 polega na dociepleniu muru płytą z pianki rezolowej zespoloną z płytą kartonowo gipsową o grubości 12,5 mm. Przykłady wykonania docieplenia przedstawiono na rysunkach: Mocowanie mechaniczne Klejenie do podłoża 2

3 Zalety Kingspan Kooltherm K17 Izolacja wewnętrzna Płyta Kooltherm K17 dzięki współczynnikowi przenikania ciepła pianki rezolowej zamocowana mechanicznie lub przyklejona do muru 1½ cegły już przy grubości 10 cm w całości spełnia najnowsze wymagania określone w Warunkach Technicznych jakim powinny odpowiadać budynki w 2021 roku U < = 0,2 W/m 2 K. Inne zalety Kooltherm K17: nie rozprzestrzenia ognia, (klasa reakcji na ogień dla produktu: B-s1,d0), wysoka odporność na ściskanie stabilność wymiarów, niska waga. Przeznaczenie Kooltherm K17: do izolacji przegród budowlanych od wewnątrz, klatek schodowych, korytarzy, wymiary 1200 mm x 2400 mm lub 1200 mm x 2600 mm, grubość od 20 mm do 120 mm. Ze względu na zamknięto-komórkową budowę pianki rezolowej, wg klasyfikacji przedstawionej w monografii Docieplanie budynków od wewnątrz : system termoizolacji wewnętrznej Kingspan Kooltherm K17 należy zakwalifikować jako metoda pełnej wewnętrznej bariery. Wyeliminowanie oddziaływań spowodowanych dyfuzją i akumulacją wilgoci w materiale warstwy dociepleniowej przynosi korzyści, do których należy zaliczyć spowolnienie procesów starzeniowych w warstwie termoizolacyjnej i wyeliminowanie napływu wilgoci do muru ze środowiska wewnętrznego. Mogą jednak występować zagrożenia związane ze wzrostem zawartości wilgoci na skutek oddziaływań zewnętrznych, jak np. zawilgacaniem muru wodami opadowymi, podciąganiem kapilarnym czy letnią dyfuzją i kondensacją pary wodnej, skierowanej do wnętrza. W celu pełnego rozpoznania tego problemu przeprowadzono kompleksowe badania mające na celu rozpoznanie rzeczywistego poziomu zawartości wilgoci w ścianach zewnętrznych oraz w szczelinie powietrznej występującej pod płytą Kooltherm K17. Przekroczenie krytycznego poziomu zawilgocenia mogłoby skutkować wystąpieniem zniszczeń mrozowych oraz rozwojem pleśni pod warstwą izolacji. Wszelkie obawy mogą rozwiać jedynie szczegółowe badania cieplno-wilgotnościowe i mykologiczne. Dzięki przychylności dyrekcji Zespołu Szkół Ogólnokształcących im M. Skłodowskiej Curie w Strzelinie, ul. Jana Pawła II 23 dz. nr 55/ Strzelin, w połowie grudnia 2018r., przeprowadzono pełne badania przegród budynku po trzyletnim okresie eksploatacji. Badania opracował i wykonał dr hab. inż Robert Wójcik prof. UWM. Zespół Szkół Ogólnokształcących w Strzelinie (1876 r.) fasada frontowa 3

4 Opis przeprowadzonych badań Program badań obejmował: szczegółowe oględziny budynku, badania termowizyjne, badania mykologiczne ze szczególnym uwzględnieniem szczeliny występującej pod materiałem termoizolacyjnym. Szkoła w Strzelinie Wybudowana w 1876 roku, podpiwniczona z trzema kondygnacjami nadziemnymi. Konstrukcja budynku tradycyjna, murowana; ściany piwnic kamiennoceglane, ściany nadziemne z cegły pełnej. W 2015 roku przeprowadzono termomodernizację, która polegała m.in. na do-ciepleniu ścian zewnętrznych od wewnątrz w systemie płyt Kingspan Kooltherm K17, dociepleniu stropodachów, dociepleniu poddasza nieużytkowego oraz remoncie elewacji budynku. Badania termowizyjne wykonano przy zastosowaniu kamery FLIR B335. Rozkłady temperatury na docieplonych powierzchniach ilustrują termogramy o wysokiej rozdzielczości 320x240 = pikseli oraz paleta barw informująca o rejestrowanych wartościach temperatury. Wykonane badania termowizyjne wskazują na prawidłowy sposób wykonania dociepleń od wewnątrz. Termoizolacja została wywinięta w miejscach styku ze ścianami wewnętrznymi i stropami, co zabezpiecza przegrody przed wykraplaniem pary wodnej. Na termogramach nie stwierdzono występowania mostków termicznych stwarzających ryzyko kondensacji powierzchniowej pary wodnej zawartej w powietrzu. 4

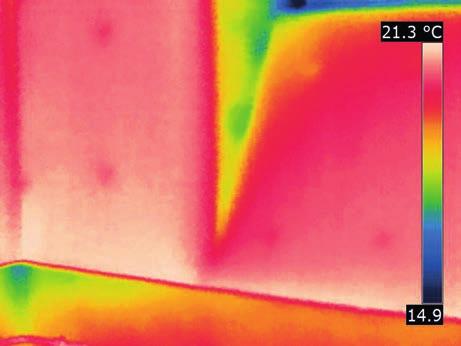

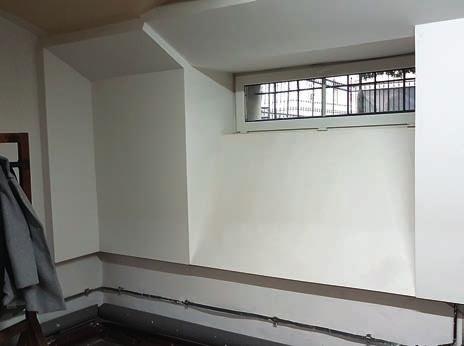

5 Przykładowe termogramy różnych stref docieplenia Wywinięcie docieplenia na strop łukowy w piwnicy Dolna strefa ścian piwnicy pozbawiona docieplenia wewnętrznego z uwagi na możliwość ułożenia izolacji od strony zewnętrznej (istnieje możliwość monitorowania potencjalnych przecieków wód gruntowych). Docieplenie wnęki okiennej w piwnicy (ościeża okienne docieplone płytą grubości 20 mm) 5

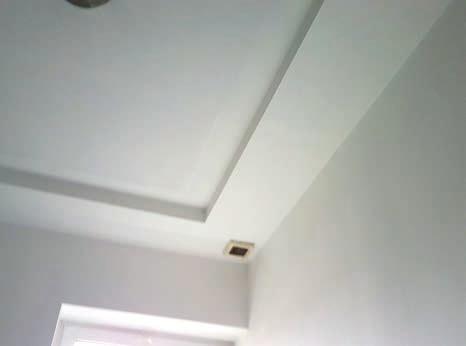

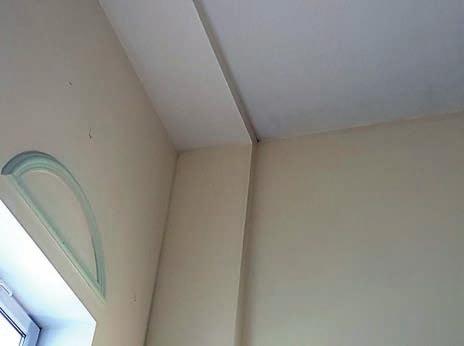

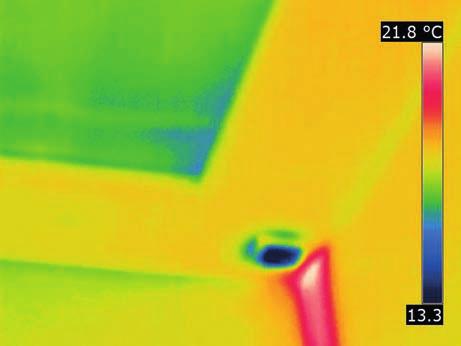

6 Przykładowe termogramy różnych stref docieplenia Izolacja termiczna narożnika stropowego w łazience (parter) Wywinięcie docieplenia - korytarz 6

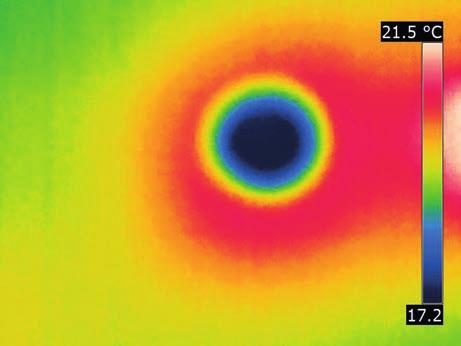

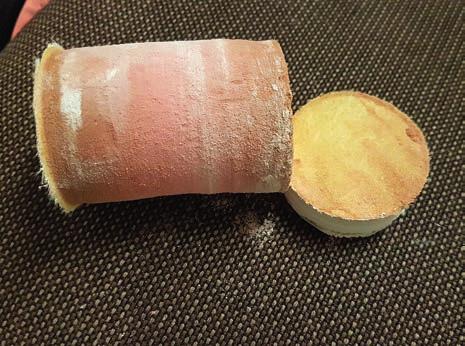

7 Badania mykologiczne Opis badań Pomiary stanu mykologicznego wykonano metodą fluorescencyjną. Przy zastosowaniu kamery termowizyjnej typowano stanowiska do poboru próbek z powierzchni elementów. Każdą z opisanych poniżej próbek pobrano z powierzchni ściany po uprzednim wykonaniu odwiertu koronką diamentową. Wymazy pobrano przy użyciu sterylnych, bawełnianych wacików. Występowanie oraz zagęszczenie masy grzybiczej na badanej powierzchni określano ilościowo metodą fluorymetryczną, która polega na wykryciu enzymu obecnego w grzybach nitkowatych. Stopień zagrzybienia jest mierzony przy pomocy substratu enzymu fluoro-pochodnego, który pod wpływem podziału wypuszcza fluorofor podlegający fluorescencji. Intensywność fluorescencji zależy od gęstości grzybni. Przy wykorzystaniu takiej techniki można precyzyjnie zdiagnozować obszary wzrostu grzybni bez konieczności hodowania i oznaczania grzybów. Wyniki interpretuje się następująco: Kategoria A do 25 jednostek normalny poziom zagrzybienia typowy dla czystych powierzchni. Kategoria B między 25 a 450 jednostek poziom zagrzybienia powyżej normalnego wskazuje na wzrost grzybni. Kategoria C powyżej 450 jednostek poziom zagrzybienia bardzo wysoki wysoka gęstość biomasy grzybiczej. Miejsce pobrania próby i termogram otworu kontrolnego w piwnicy (tw = 18,5 o C, wilgotność: 47,8%, temperatura punktu rosy: 6,9 o C). Podstawowym celem prowadzonych badań było zlokalizowanie miejsc potencjalnego wzrostu grzybni. Udokumentowanie wzrostu grzybni mogłoby się przełożyć na problemy z wilgotnością i możliwe zagrożenie dla zdrowia ludzkiego. Zazwyczaj, im wyższa jest wartość testu (MV), tym wyższy jest poziom grzybni obecnej w próbce. Badania polegały na pobraniu rdzenia materiału termoizolacyjnego techniką wiertniczą i pobraniu wymazu do analizy fluorescencyjnej Rdzeń pianki rezolowej z odspojoną płytą gips - karton pobrany do badań mykologicznych. 7

8 Badania mykologiczne Wyniki badań W stosowanej metodzie przyjęto, że wyniki w kategorii B pochodzą z próbek ze średnim poziomem zagrzybienia. Występuje kilka sytuacji prowadzących do wyników z zakresu B: obecność zarodników i innych elementów organicznych kurzu, wzrost grzybni, która przez dłuższy czas była sucha, wzrost grzybni o niskiej gęstości, niska gęstość wzrostu grzybni występuje tylko w przypadku podjęcia natychmiastowej akcji osuszania, kiedy tylko przez krótki czas warunki wilgotnościowe sprzyjają rozwojowi i wzrostowi grzybni. Wyniki przedstawiono w poniższej tabeli. Numer próbki Umiejscowienie Jednostki fluorescencji Kategoria wyników 1 piwnica 40 B 2 parter 20 A 3 korytarz (dół) 22 A 4 parter (przy oknie) 18 A 5 Sala chemiczna 18 A 6 Łazienka parter 25 A Uzyskane wyniki wskazują, że w badanym obiekcie nie stwierdzono występowania skażenia mykologicznego na powierzchni ścian budynku. Podwyższona wartość jednostki luminescencji pod jedną z próbek pobranych w piwnicy była spowodowana wysoką zawartością kurzu pod warstwa dociepleniową. Uzyskany wynik potraktowano jako fałszywy wynik pozytywny. W kurzu, składniki inne niż zarodniki grzybów, np. resztki pyłków kwiatowych lub owadów, wzmagają aktywność enzymatyczną. Stosowana metoda, w swojej formie nie potrafi określać liczby zarodników w kurzu. Podczas takiego pomiaru, uzyskana wartość MV oznacza maksymalny odczyt zarodników grzybów, czyli faktyczna zawartość zarodników jest mniejsza od wartości MV. Wyniki pomiarów wilgotności i temperatury. W miejscach wykonywania badań mykologicznych zmierzono również wilgotność i temperaturę. Wyniki przedstawiono w tabeli. Numer próbki Temperatura Powietrza wewnętrznego Wilgotność Temperatura punktu rosy [ o C] [%] [ o C] 1 18,5 47,8 6,9 2 19,5 51,2 9,0 3 21,4 52,9 11,7 4 20,7 46,9 8,9 5 20,5 46,8 8,7 6 20,4 51,4 10,0 Wnioski końcowe. Na podstawie przeprowadzonych oględzin oraz badań obiektu można sformułować następujące wnioski: 1. Wykonane badania termowizyjne i mykologiczne wskazują na prawidłowy sposób wykonania i funkcjonowania dociepleń od wewnątrz. 2. Nie stwierdzono występowania skażenia mykologicznego zarówno na powierzchniach wewnętrznych warstw dociepleniowych, ścianach budynku, jak również w szczelinie pod dociepleniem. 3. Mur fasadowy budynku znajduje się w stanie powietrzno-suchym. 4. Działanie systemu termoizolacji wewnętrznej Kingspan Kooltherm K17 ocenia się jako prawidłowe. 8
