Dom KORNELIA - studium energooszczędności cz. 3 Analiza cieplno-wilgotnościowa

Transkrypt

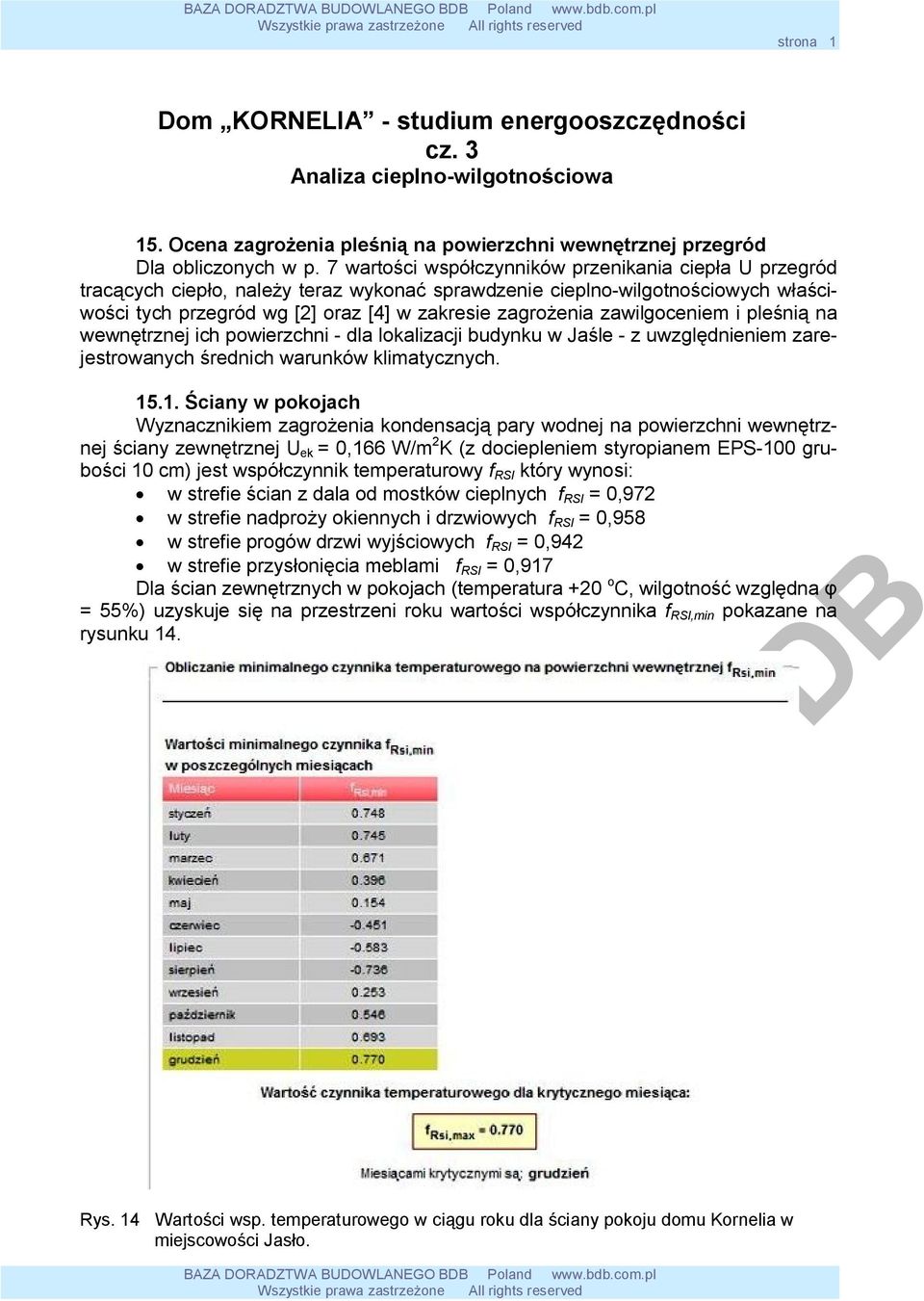

1 strona 1 Dom KORNELIA - studium energooszczędności cz. 3 Analiza cieplno-wilgotnościowa 15. Ocena zagrożenia pleśnią na powierzchni wewnętrznej przegród Dla obliczonych w p. 7 wartości współczynników przenikania ciepła U przegród tracących ciepło, należy teraz wykonać sprawdzenie cieplno-wilgotnościowych właściwości tych przegród wg [2] oraz [4] w zakresie zagrożenia zawilgoceniem i pleśnią na wewnętrznej ich powierzchni - dla lokalizacji budynku w Jaśle - z uwzględnieniem zarejestrowanych średnich warunków klimatycznych Ściany w pokojach Wyznacznikiem zagrożenia kondensacją pary wodnej na powierzchni wewnętrznej ściany zewnętrznej U ek = 0,166 W/m 2 K (z dociepleniem styropianem EPS-100 grubości 10 cm) jest współczynnik temperaturowy f RSI który wynosi: w strefie ścian z dala od mostków cieplnych f RSI = 0,972 w strefie nadproży okiennych i drzwiowych f RSI = 0,958 w strefie progów drzwi wyjściowych f RSI = 0,942 w strefie przysłonięcia meblami f RSI = 0,917 Dla ścian zewnętrznych w pokojach (temperatura +20 o C, wilgotność względna φ = 55%) uzyskuje się na przestrzeni roku wartości współczynnika f RSI,min pokazane na rysunku 14. Rys. 14 Wartości wsp. temperaturowego w ciągu roku dla ściany pokoju domu Kornelia w miejscowości Jasło. BAZA DORADZTWA BUDOWLANEGO Poland

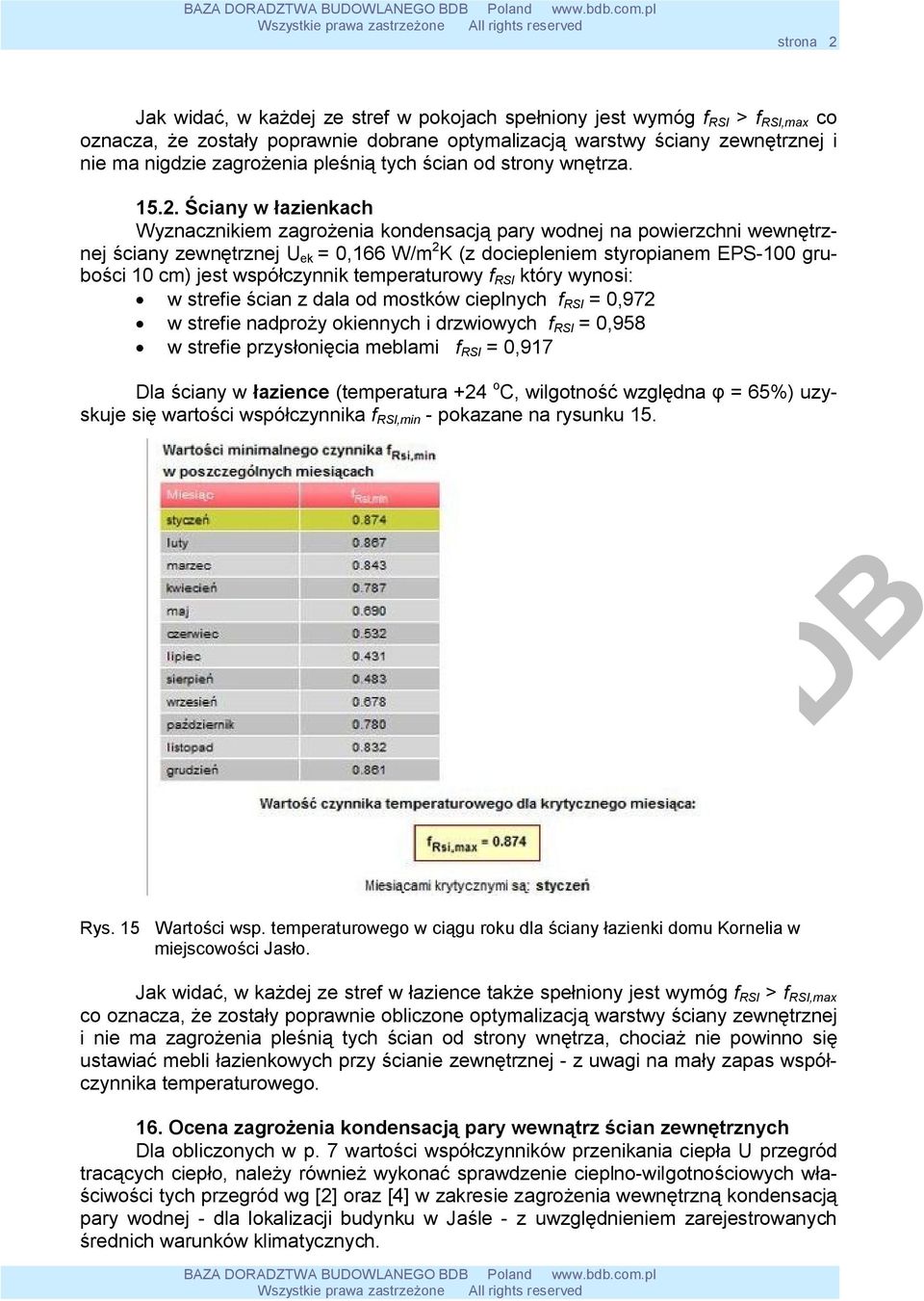

2 strona 2 Jak widać, w każdej ze stref w pokojach spełniony jest wymóg f RSI > f RSI,max co oznacza, że zostały poprawnie dobrane optymalizacją warstwy ściany zewnętrznej i nie ma nigdzie zagrożenia pleśnią tych ścian od strony wnętrza Ściany w łazienkach Wyznacznikiem zagrożenia kondensacją pary wodnej na powierzchni wewnętrznej ściany zewnętrznej U ek = 0,166 W/m 2 K (z dociepleniem styropianem EPS-100 grubości 10 cm) jest współczynnik temperaturowy f RSI który wynosi: w strefie ścian z dala od mostków cieplnych f RSI = 0,972 w strefie nadproży okiennych i drzwiowych f RSI = 0,958 w strefie przysłonięcia meblami f RSI = 0,917 Dla ściany w łazience (temperatura +24 o C, wilgotność względna φ = 65%) uzyskuje się wartości współczynnika f RSI,min - pokazane na rysunku 15. Rys. 15 Wartości wsp. temperaturowego w ciągu roku dla ściany łazienki domu Kornelia w miejscowości Jasło. Jak widać, w każdej ze stref w łazience także spełniony jest wymóg f RSI > f RSI,max co oznacza, że zostały poprawnie obliczone optymalizacją warstwy ściany zewnętrznej i nie ma zagrożenia pleśnią tych ścian od strony wnętrza, chociaż nie powinno się ustawiać mebli łazienkowych przy ścianie zewnętrznej - z uwagi na mały zapas współczynnika temperaturowego. 16. Ocena zagrożenia kondensacją pary wewnątrz ścian zewnętrznych Dla obliczonych w p. 7 wartości współczynników przenikania ciepła U przegród tracących ciepło, należy również wykonać sprawdzenie cieplno-wilgotnościowych właściwości tych przegród wg [2] oraz [4] w zakresie zagrożenia wewnętrzną kondensacją pary wodnej - dla lokalizacji budynku w Jaśle - z uwzględnieniem zarejestrowanych średnich warunków klimatycznych. BAZA DORADZTWA BUDOWLANEGO Poland

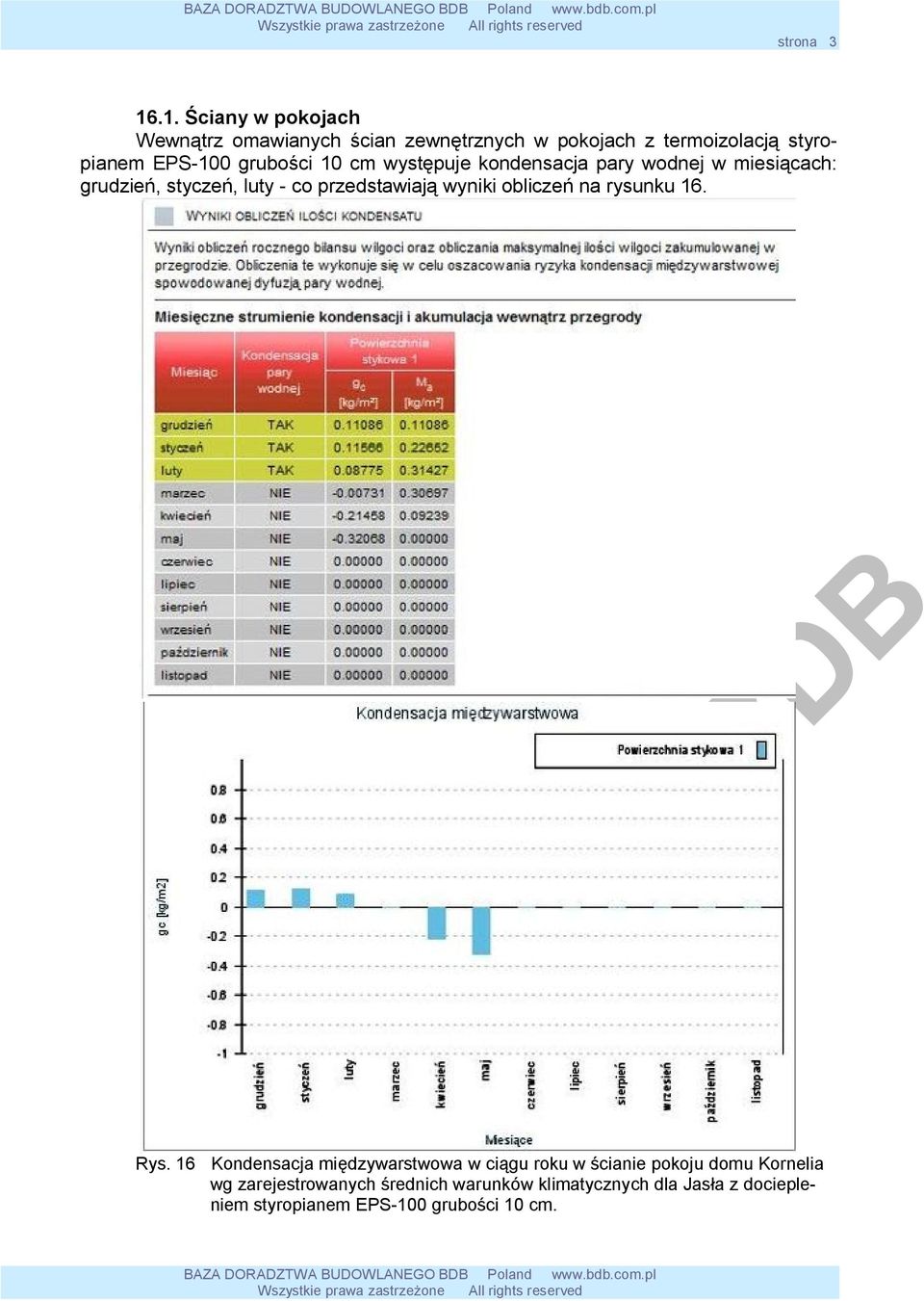

3 strona Ściany w pokojach Wewnątrz omawianych ścian zewnętrznych w pokojach z termoizolacją styropianem EPS-100 grubości 10 cm występuje kondensacja pary wodnej w miesiącach: grudzień, styczeń, luty - co przedstawiają wyniki obliczeń na rysunku 16. Rys. 16 Kondensacja międzywarstwowa w ciągu roku w ścianie pokoju domu Kornelia wg zarejestrowanych średnich warunków klimatycznych dla Jasła z dociepleniem styropianem EPS-100 grubości 10 cm. BAZA DORADZTWA BUDOWLANEGO Poland

4 strona 4 Według wymagań [2], istotne jest czy wobec kondensacji pary wodnej wewnątrz przegrody, nie zachodzi kumulacja wilgoci w ciągu roku. Jak wskazuje rysunek 17, mimo kondensacji pary wodnej, kumulacja wilgoci w omawianej ścianie nie występuje, gdyż cała wilgoć powstała zimą, odparowuje w okresie wiosny tj. marca i kwietnia. Rys. 17 Sumaryczny bilans wilgoci w ścianie pokojów ocieplonej styropianem domu Kornelia w ciągu roku. Dla celów porównawczych pozwalających podjąć decyzję co do rodzaju ocieplenia omawianych ścian, wskazane jest zbadanie stanu wilgoci ścian po ociepleniu wełną mineralną tej samej grubości (i tej samej wartości wsp. przewodzenia ciepła). Wewnątrz omawianych ścian zewnętrznych w pokojach z termoizolacją wełną mineralną grubości 10 cm także występuje kondensacja pary wodnej w miesiącach: grudzień, styczeń, luty - co przedstawiają wyniki obliczeń na rysunku 18. BAZA DORADZTWA BUDOWLANEGO Poland

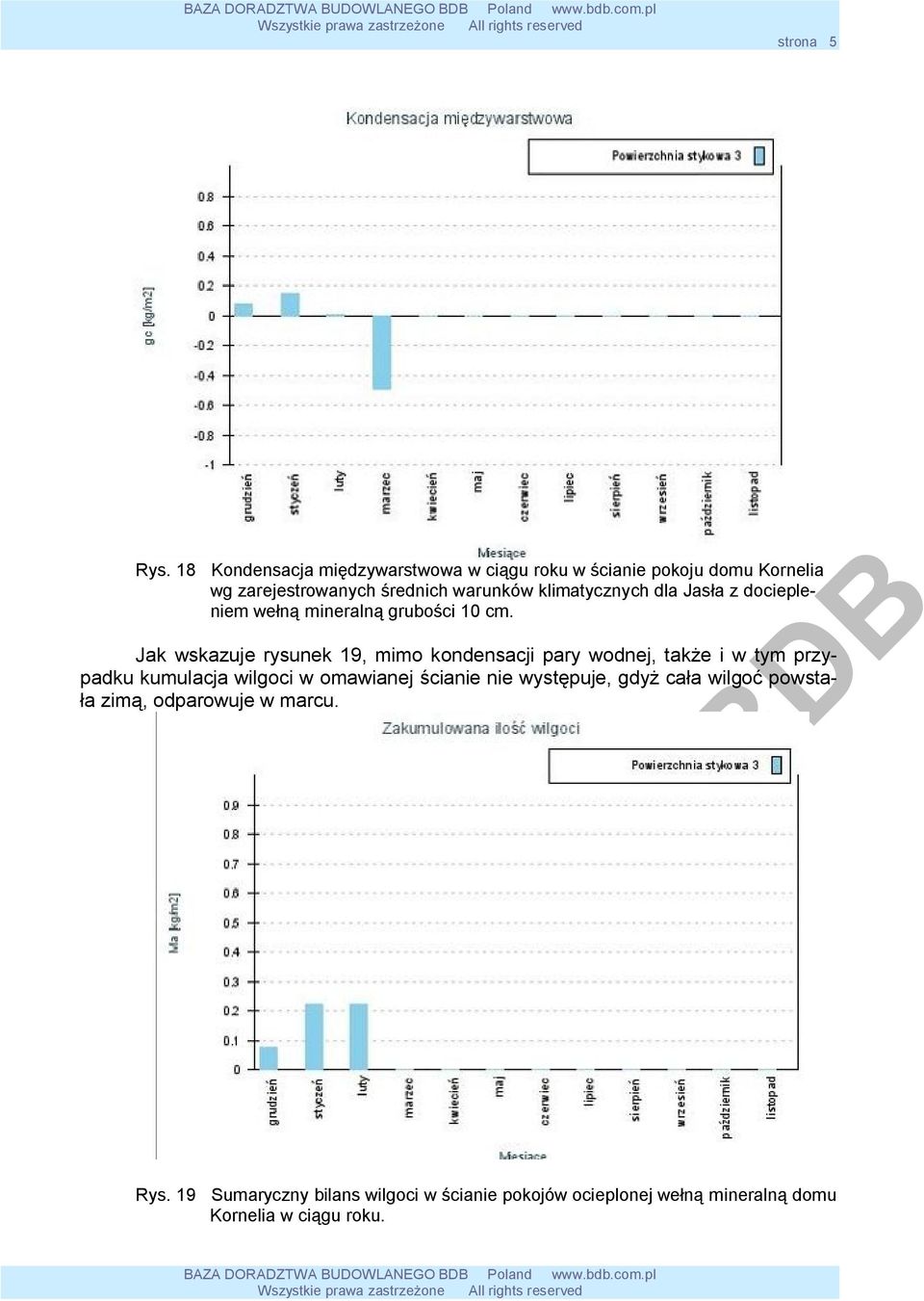

5 strona 5 Rys. 18 Kondensacja międzywarstwowa w ciągu roku w ścianie pokoju domu Kornelia wg zarejestrowanych średnich warunków klimatycznych dla Jasła z dociepleniem wełną mineralną grubości 10 cm. Jak wskazuje rysunek 19, mimo kondensacji pary wodnej, także i w tym przypadku kumulacja wilgoci w omawianej ścianie nie występuje, gdyż cała wilgoć powstała zimą, odparowuje w marcu. Rys. 19 Sumaryczny bilans wilgoci w ścianie pokojów ocieplonej wełną mineralną domu Kornelia w ciągu roku. BAZA DORADZTWA BUDOWLANEGO Poland

6 strona Ściany w łazienkach Wewnątrz ścian zewnętrznych w łazienkach występuje znacznie silniejsza kondensacja pary wodnej niż w pokojach - w miesiącach: październik, listopad, grudzień, styczeń, luty, marzec, kwiecień - co przedstawiają wyniki obliczeń na rysunku 20. Rys. 20 Kondensacja międzywarstwowa w ciągu roku w ścianie łazienki domu Kornelia wg zarejestrowanych średnich warunków klimatycznych dla Jasła po ociepleniu styropianem EPS-100 grubości 10 cm. BAZA DORADZTWA BUDOWLANEGO Poland

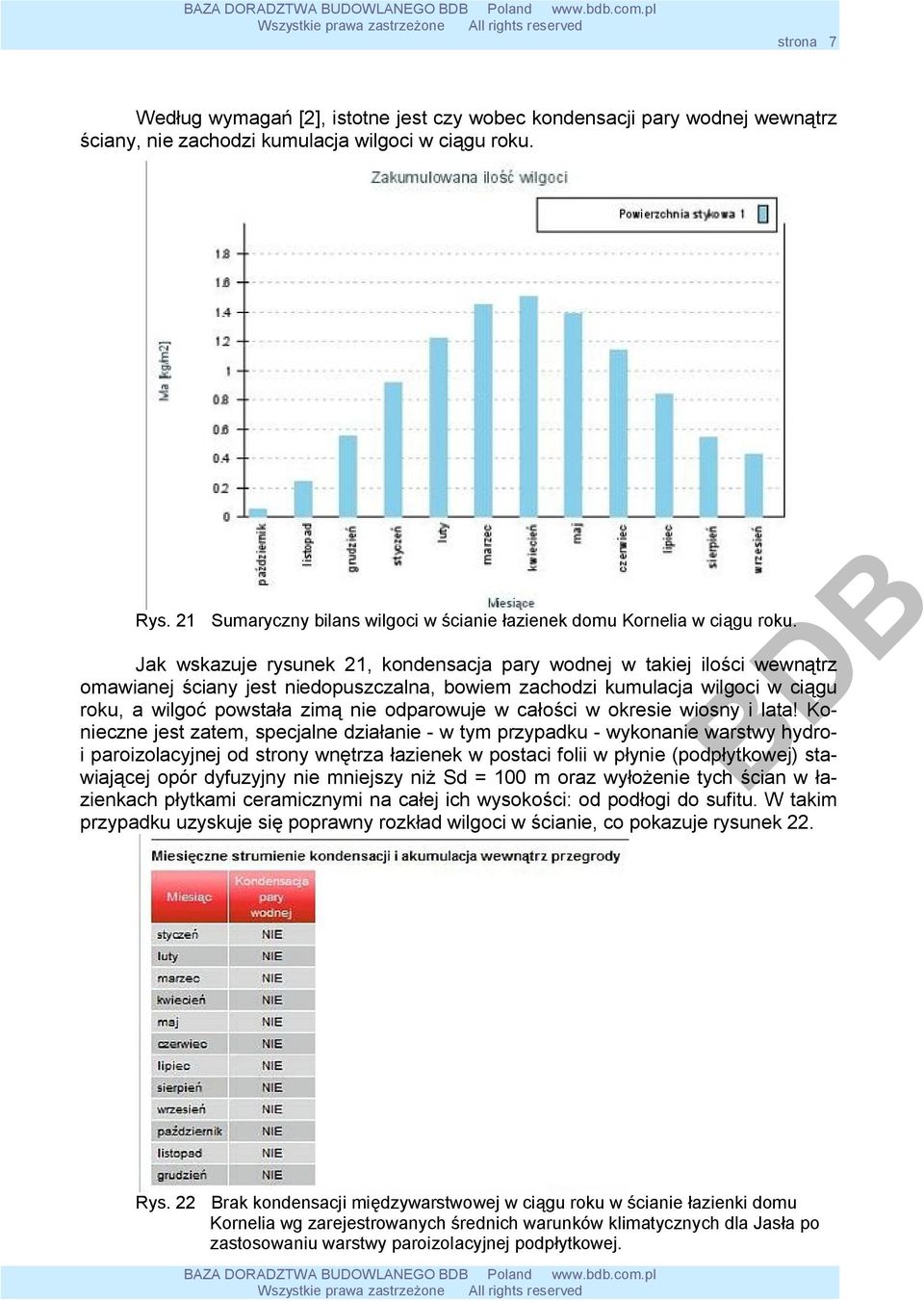

7 strona 7 Według wymagań [2], istotne jest czy wobec kondensacji pary wodnej wewnątrz ściany, nie zachodzi kumulacja wilgoci w ciągu roku. Rys. 21 Sumaryczny bilans wilgoci w ścianie łazienek domu Kornelia w ciągu roku. Jak wskazuje rysunek 21, kondensacja pary wodnej w takiej ilości wewnątrz omawianej ściany jest niedopuszczalna, bowiem zachodzi kumulacja wilgoci w ciągu roku, a wilgoć powstała zimą nie odparowuje w całości w okresie wiosny i lata! Konieczne jest zatem, specjalne działanie - w tym przypadku - wykonanie warstwy hydroi paroizolacyjnej od strony wnętrza łazienek w postaci folii w płynie (podpłytkowej) stawiającej opór dyfuzyjny nie mniejszy niż Sd = 100 m oraz wyłożenie tych ścian w łazienkach płytkami ceramicznymi na całej ich wysokości: od podłogi do sufitu. W takim przypadku uzyskuje się poprawny rozkład wilgoci w ścianie, co pokazuje rysunek 22. Rys. 22 Brak kondensacji międzywarstwowej w ciągu roku w ścianie łazienki domu Kornelia wg zarejestrowanych średnich warunków klimatycznych dla Jasła po zastosowaniu warstwy paroizolacyjnej podpłytkowej. BAZA DORADZTWA BUDOWLANEGO Poland

8 strona Zagrożenia kondensacją pary w warunkach niskich temperatur zimą Przedstawione w punktach: 15 i 16 wyniki analiz cieplno-wilgotnościowych dotyczą stacjonarnych warunków klimatycznych określonych w [2] i [4], tj. średnich temperatur i wilgotności względnych powietrza zewnętrznego zarejestrowanych w ostatnich latach w poszczególnych miesiącach całego roku. Niezależnie od tego, ważne jest także przeanalizowanie rozkładu temperatur oraz wilgotności w ścianach w warunkach stacjonarnych niemal ekstremalnych - spodziewanych w okresie zimy dla strefy klimatycznej Jasła, tj. temperatury zewnętrznej dla III strefy wynoszącej -20 o C przy wilgotności względnej powietrza 85 % Ściany w pokojach Dla ścian w pokojach z zastosowaniem docieplenia styropianem EPS-100 grubości 10 cm uzyskuje się następujące wyniki: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 6,316 W/m 2 gęstość strumienia dyfundującej pary q v = 0,102 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = 11731,9 m 2 hpa/g Dla ścian w pokojach z zastosowaniem docieplenia wełną mineralną grubości 10 cm uzyskuje się następujące wyniki: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 6,316 W/m 2 gęstość strumienia dyfundującej pary q v = 0,656 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = 1827,8 m 2 hpa/g Interpretację geometryczną wyników obliczeń cieplnych i wilgotnościowych dla tej ściany w obu wariantach docieplenia przedstawia rysunek 23. Jak widać, w przypadku zastosowania styropianu mamy do czynienia z istnieniem strefy kondensacji pary wodnej wynoszącej SKs = 317 mm, zaś w przypadku zastosowania wełny mineralnej strefa kondensacji jest mniejsza i wynosi SKw = 69 mm Ściany w łazienkach Dla ściany w łazienkach z zastosowaniem docieplenia styropianem EPS-100 grubości 10 cm uzyskuje się następujące wyniki: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 7,314 W/m 2 gęstość strumienia dyfundującej pary q v = 0,158 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = 11731,9 m 2 hpa/g BAZA DORADZTWA BUDOWLANEGO Poland

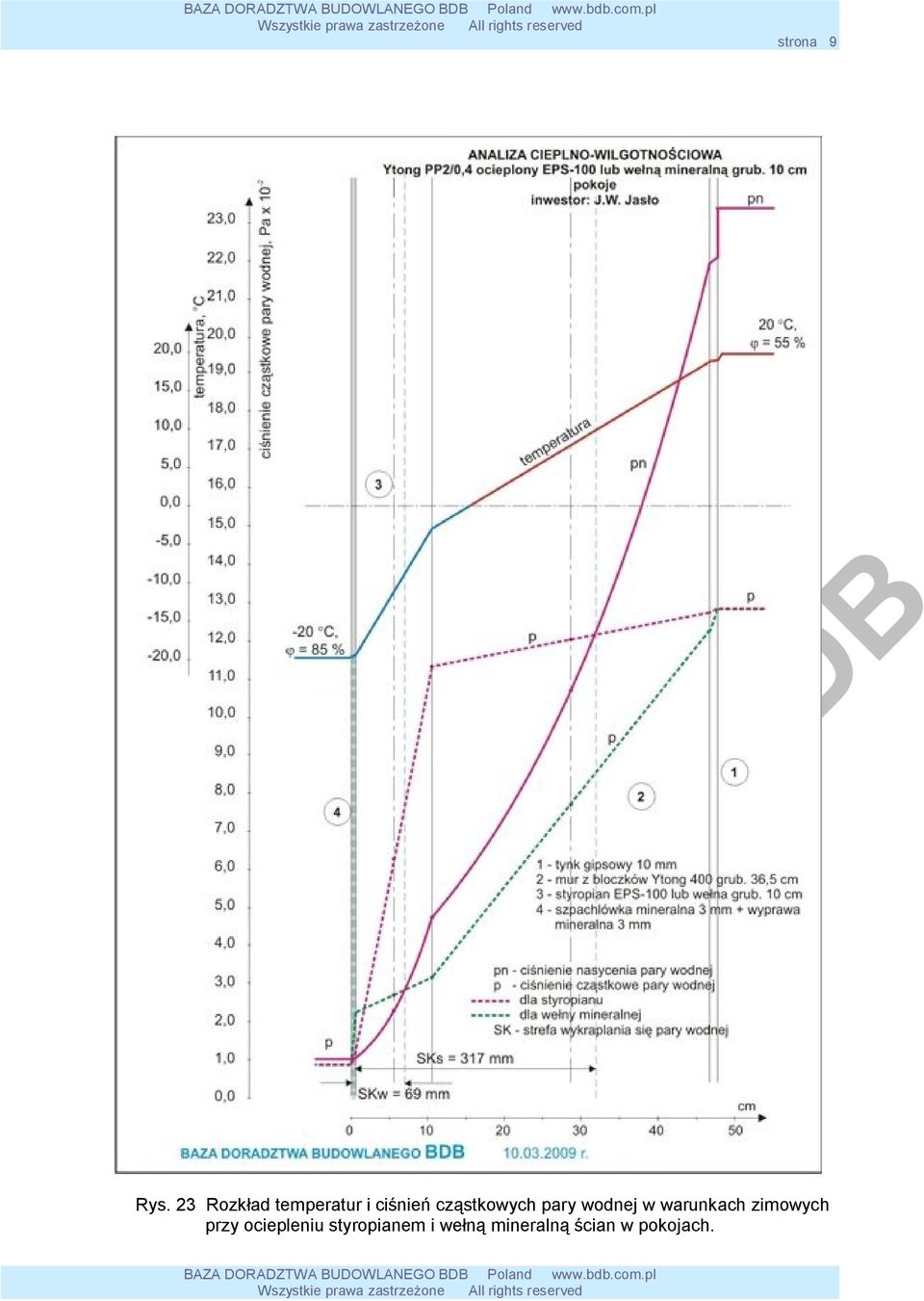

9 strona 9 Rys. 23 Rozkład temperatur i ciśnień cząstkowych pary wodnej w warunkach zimowych przy ociepleniu styropianem i wełną mineralną ścian w pokojach. BAZA DORADZTWA BUDOWLANEGO Poland

10 strona 10 Rys. 24 Rozkład temperatur i ciśnień cząstkowych pary wodnej w warunkach zimowych przy ociepleniu styropianem i wełną mineralną ścian w łazienkach. BAZA DORADZTWA BUDOWLANEGO Poland

11 strona 11 Dla ściany w łazienkach z zastosowaniem docieplenia wełną mineralną grubości 10 cm uzyskuje się następujące wyniki: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 7,314 W/m 2 gęstość strumienia dyfundującej pary q v = 1,013 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = 1827,8 m 2 hpa/g Interpretację geometryczną wyników obliczeń cieplnych i wilgotnościowych dla ściany w łazienkach w obu wariantach docieplenia przedstawia rysunek 24. Jak widać, w przypadku zastosowania styropianu mamy do czynienia z istnieniem strefy kondensacji pary wodnej wynoszącej SKs = 370 mm, zaś w przypadku wełny mineralnej strefa kondensacji jest mniejsza i wynosi SKw = 87 mm. Oba przypadki są potwierdzeniem wniosków płynących z analizy w punkcie i potwierdza się konieczność wykonania warstwy hydro- i paroizolacyjnej od strony wnętrza łazienek w postaci folii w płynie (podpłytkowej) stawiającej opór dyfuzyjny nie mniejszy niż Sd = 100 m oraz wyłożenie ścian zewnętrznych w łazienkach płytkami ceramicznymi na całej ich wysokości: od podłogi do sufitu. W takim przypadku, uzyskuje się stosując styropian EPS-100 grub. 10 cm: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 7,314 W/m 2 gęstość strumienia dyfundującej pary q v = 0,012 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = ,9 m 2 hpa/g oraz stosując wełnę mineralną: współczynnik przenikania ciepła U = 0,166 W/m 2 K gęstość przenikającego strumienia cieplnego q = 7,314 W/m 2 gęstość strumienia dyfundującej pary q v = 0,013 g/m 2 h opór cieplny przenikania Rc = 6,016 m 2 K/W opór dyfuzji wobec pary wodnej Rv = ,8 m 2 hpa/g Zatem, po zastosowaniu paroizolacyjnej folii w płynie bezpośrednio pod warstwą płytek ceramicznych, uzyskujemy istotną poprawę, bowiem zarówno w przypadku styropianu (linia pomarańczowa), jak i wełny mineralnej (linia fioletowa) nie występuje kondensacja pary wodnej - nawet w tak ekstremalnych warunkach zimą. 18. Stan cieplno-wilgotnościowy ścian w warunkach rzeczywistych Przedstawione w punktach: 15 i 16 wyniki analiz cieplno-wilgotnościowych dotyczą stacjonarnych warunków klimatycznych określonych w [2] i [4] tj. zarejestrowanych średnich temperatur i wilgotności względnych powietrza zewnętrznego w poszczególnych miesiącach roku w miejscowości Jasło. W punkcie 17 analizy dotyczą ekstremalnych obliczeniowych warunków zewnętrznych zimą - także stacjonarnych. Wyniki te służą do ogólnej oceny rozwiązań przegród tracących ciepło. Dla ostatecznej oceny ścian zewnętrznych zarówno w pokojach, jak i łazienkach, ważne jest poznanie ich stanu cieplno-wilgotnościowego w warunkach rzeczywistych wewnętrznych i zewnętrznych, tj. z uwzględnieniem: stron świata, promieniowania słonecznego, wiatrów, opadów atmosferycznych, rzeczywistych temperatur zewnętrznych, rzeczywistych wilgotności powietrza, rzeczywistych wilgotności materiałów a także rzeczywistej wymiany ciepła i rzeczywistej dyfuzji pary wodnej - w obu kierunkach. Jest to niezwykle ważny element analiz cieplno-wilgotnościowych, gdyż dzięki temu uzyskuje BAZA DORADZTWA BUDOWLANEGO Poland

12 strona 12 się ocenę zachowania przegród w warunkach najbardziej zbliżonych do rzeczywiście występujących podczas eksploatacji tego domu. Jak wynika z powyższych obliczeń dyfuzji pary wodnej przez ściany zewnętrzne w warunkach stacjonarnych, w strefie wyprawy elewacyjnej, termoizolacji a także bloczków Ytong, występują mniejsze lub większe strefy kondesacji pary wodnej. Zachodzi więc potrzeba ustalenia takich parametrów fizycznych poszczególnych warstw ścian (łącznie z wyprawą elewacyjną), aby kondensacji pary wodnej jeśli nie uniknąć, to przynajmniej ją zminimalizować. W tym celu wykonuje się symulację zachowania się ścian w warunkach rzeczywistych przez kolejne 24 miesiące Ściany w pokojach Okazuje się, że nie da się uniknąć kondensacji pary wodnej wewnątrz tych ścian - zarówno stosując styropian, jak i wełnę mineralną tej samej grubości. Można jedynie kondensację wewnętrzną pary wodnej zmniejszyć do takiego minimum, że jej wpływ na zwiększone straty ciepła przez przewodzenie będzie minimalny. Aby to osiągnąć, trzeba spełnić kryterium Kunzel a dla warstw elewacyjnych i zastosować: warstwę szpachlową zbrojoną siatką szklaną o oporze dyfuzyjnym nie większym niż Sd = 0,15 m (współczynnik oporu dyfuzji wobec pary wodnej µ < 50 przy grubości warstwy 3 mm) wyprawę elewacyjną o oporze dyfuzyjnym nie większym niż Sd = 0,036 m (współczynnik oporu dyfuzyjnego µ < 12 przy grubości także 3 mm). na wyprawie warstwę farby o własnościach hydrofobowych o oporze dyfuzyjnym nie większym niż Sd = 0,03 m (współczynnik oporu dyfuzyjnego µ < 120). Dla tak dobranych materiałów warstw ściany zewnętrznej w pokojach uzyskuje się w ciągu dwóch kolejnych lat wyniki pokazane na rysunkach od 25 do 36 - w wariantach: z zastosowaniem styropianu EPS-100 grubości 10 cm oraz zastosowaniem wełny mineralnej tej samej grubości. Rys. 25 Całkowita zawartość wilgoci w ścianie pokoi w ciągu 24 kolejnych miesięcy po dociepleniu styropianem.. BAZA DORADZTWA BUDOWLANEGO Poland

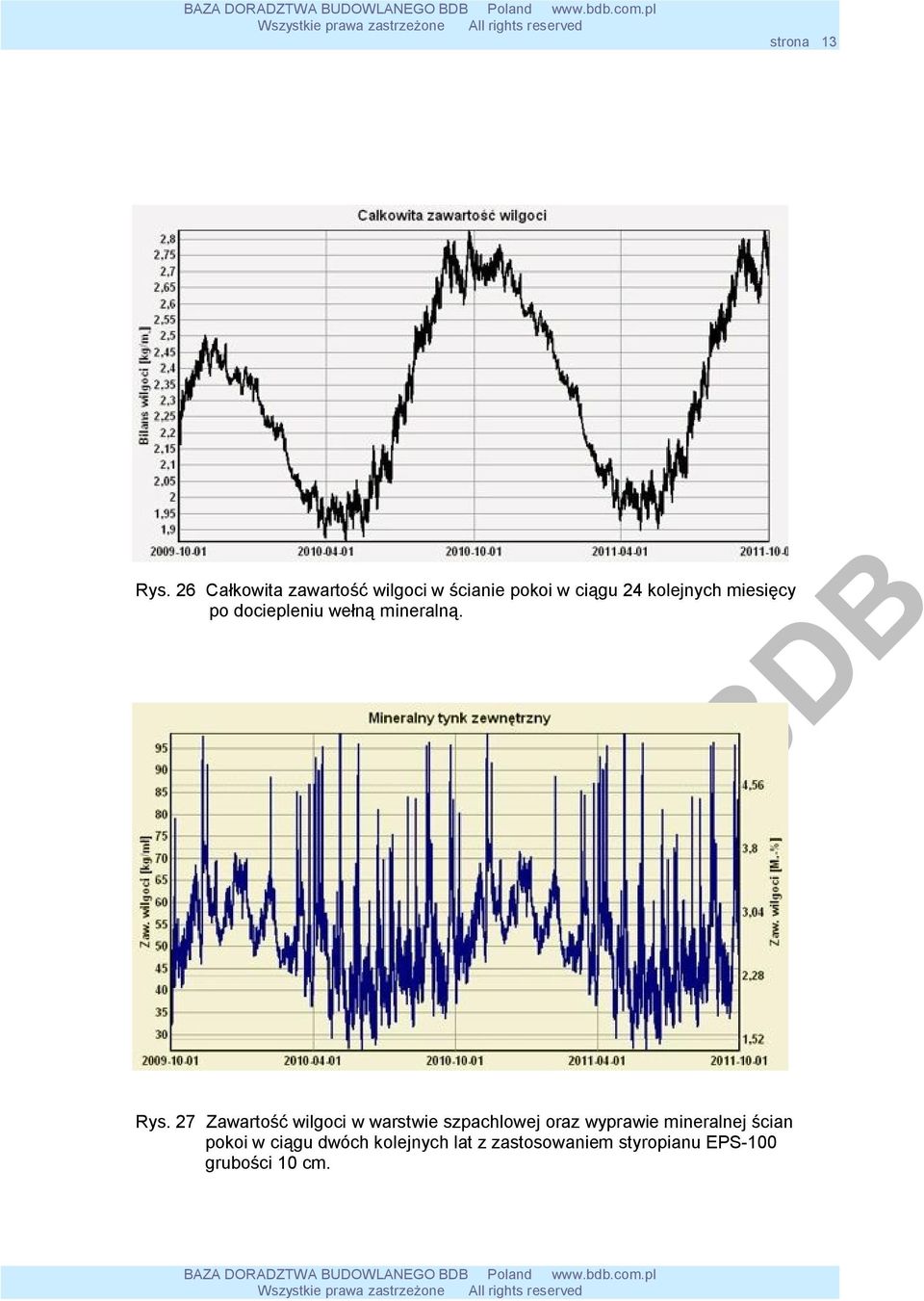

13 strona 13 Rys. 26 Całkowita zawartość wilgoci w ścianie pokoi w ciągu 24 kolejnych miesięcy po dociepleniu wełną mineralną. Rys. 27 Zawartość wilgoci w warstwie szpachlowej oraz wyprawie mineralnej ścian pokoi w ciągu dwóch kolejnych lat z zastosowaniem styropianu EPS-100 grubości 10 cm. BAZA DORADZTWA BUDOWLANEGO Poland

14 strona 14 Rys. 28 Zawartość wilgoci w warstwie szpachlowej oraz wyprawie mineralnej ścian pokoi w ciągu dwóch kolejnych lat z zastosowaniem wełny mineralnej grubości 10 cm. Rys. 29 Zawartość wilgoci w warstwie styropianu grubości 2 cm od strony wyprawy elewacyjnej w ciągu dwóch kolejnych lat w ścianie pokoi. BAZA DORADZTWA BUDOWLANEGO Poland

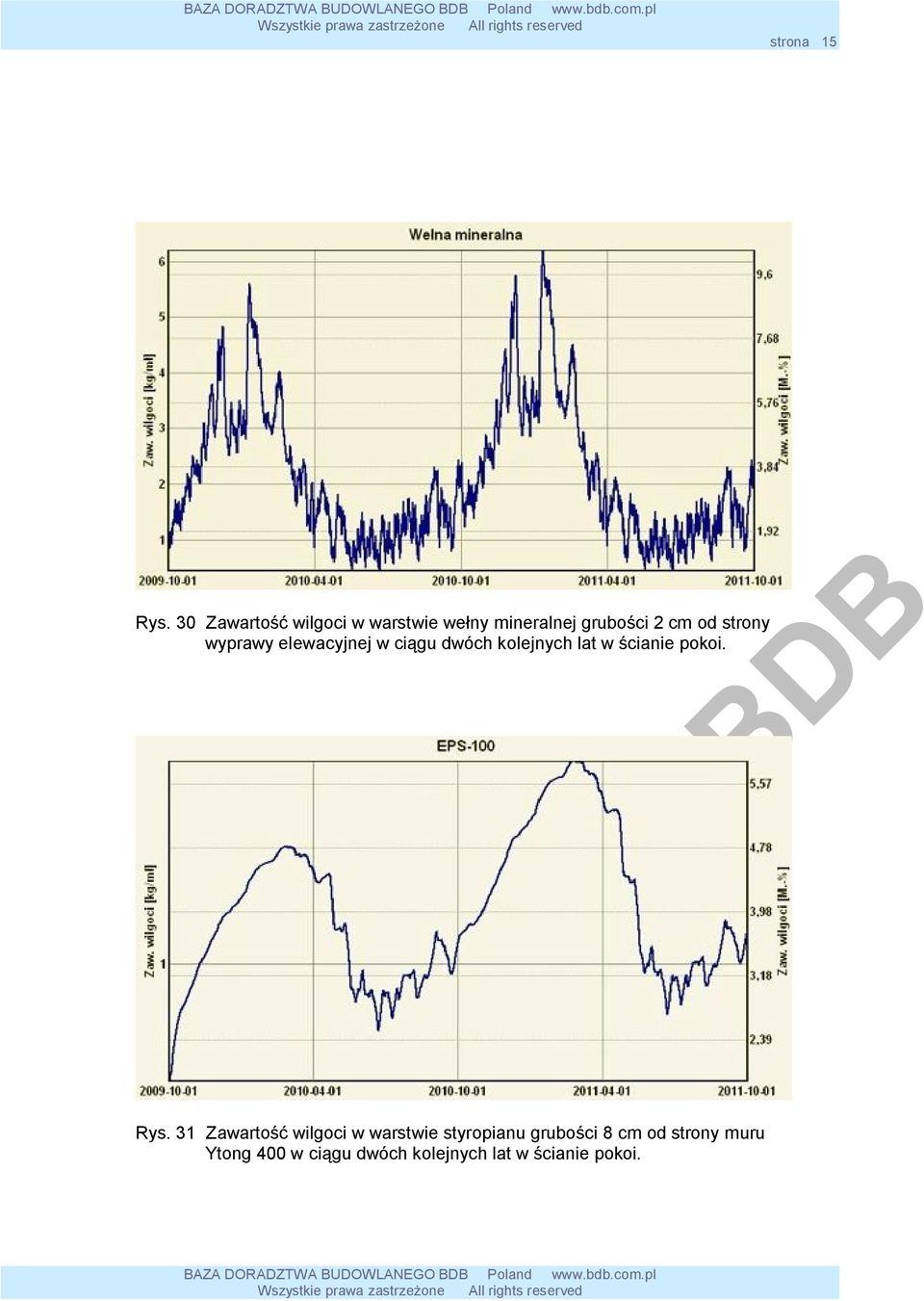

15 strona 15 Rys. 30 Zawartość wilgoci w warstwie wełny mineralnej grubości 2 cm od strony wyprawy elewacyjnej w ciągu dwóch kolejnych lat w ścianie pokoi. Rys. 31 Zawartość wilgoci w warstwie styropianu grubości 8 cm od strony muru Ytong 400 w ciągu dwóch kolejnych lat w ścianie pokoi. BAZA DORADZTWA BUDOWLANEGO Poland

16 strona 16 Rys. 32 Zawartość wilgoci w warstwie wełny mineralnej grubości 8 cm od strony muru Ytong 400 w ciągu dwóch kolejnych lat w ścianie pokoi. Rys. 33 Zawartość wilgoci w bloczkach Ytong 400 w ciągu dwóch kolejnych lat po ociepleniu styropianem grubości 10 cm ścian pokoi. BAZA DORADZTWA BUDOWLANEGO Poland

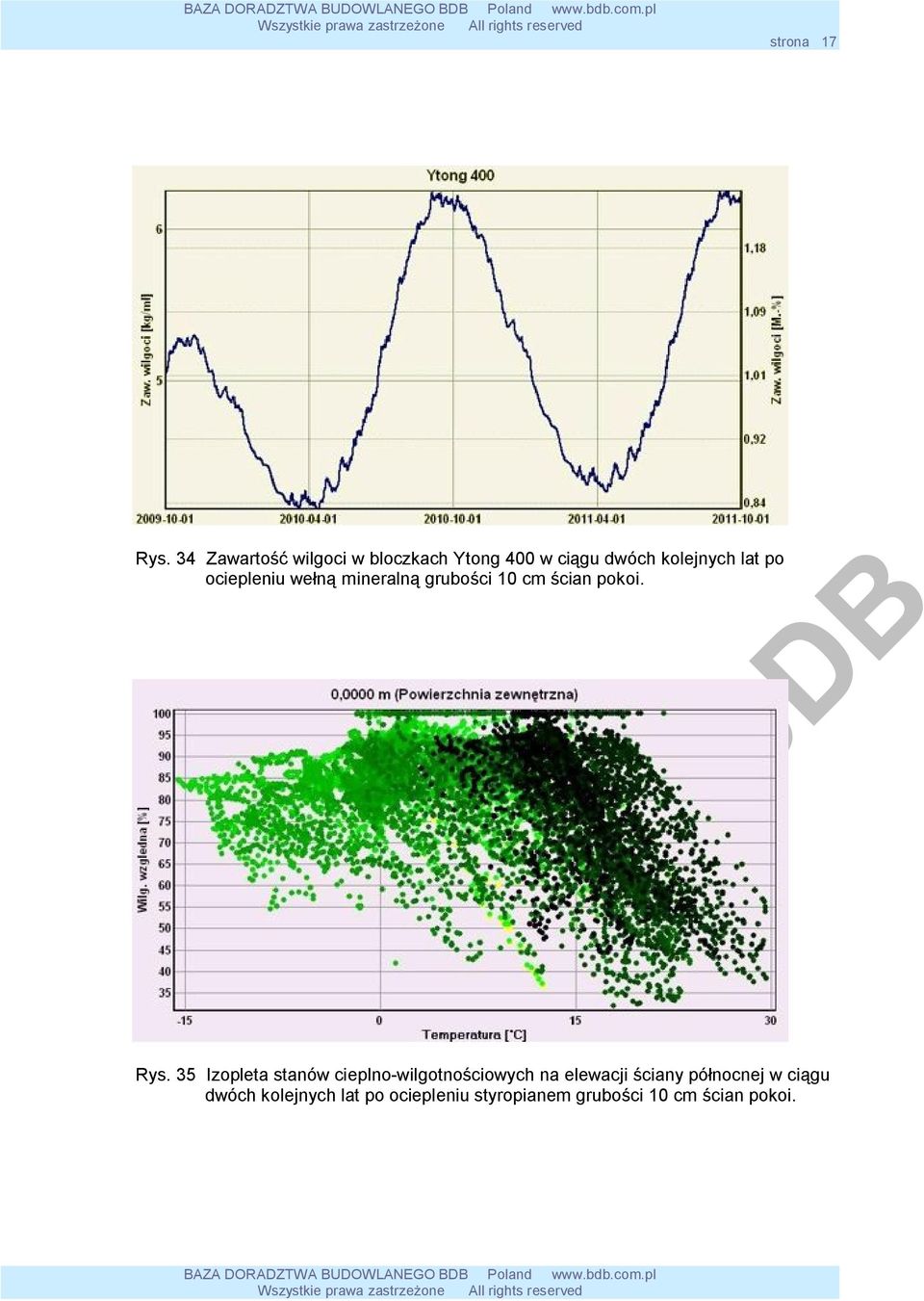

17 strona 17 Rys. 34 Zawartość wilgoci w bloczkach Ytong 400 w ciągu dwóch kolejnych lat po ociepleniu wełną mineralną grubości 10 cm ścian pokoi. Rys. 35 Izopleta stanów cieplno-wilgotnościowych na elewacji ściany północnej w ciągu dwóch kolejnych lat po ociepleniu styropianem grubości 10 cm ścian pokoi. BAZA DORADZTWA BUDOWLANEGO Poland

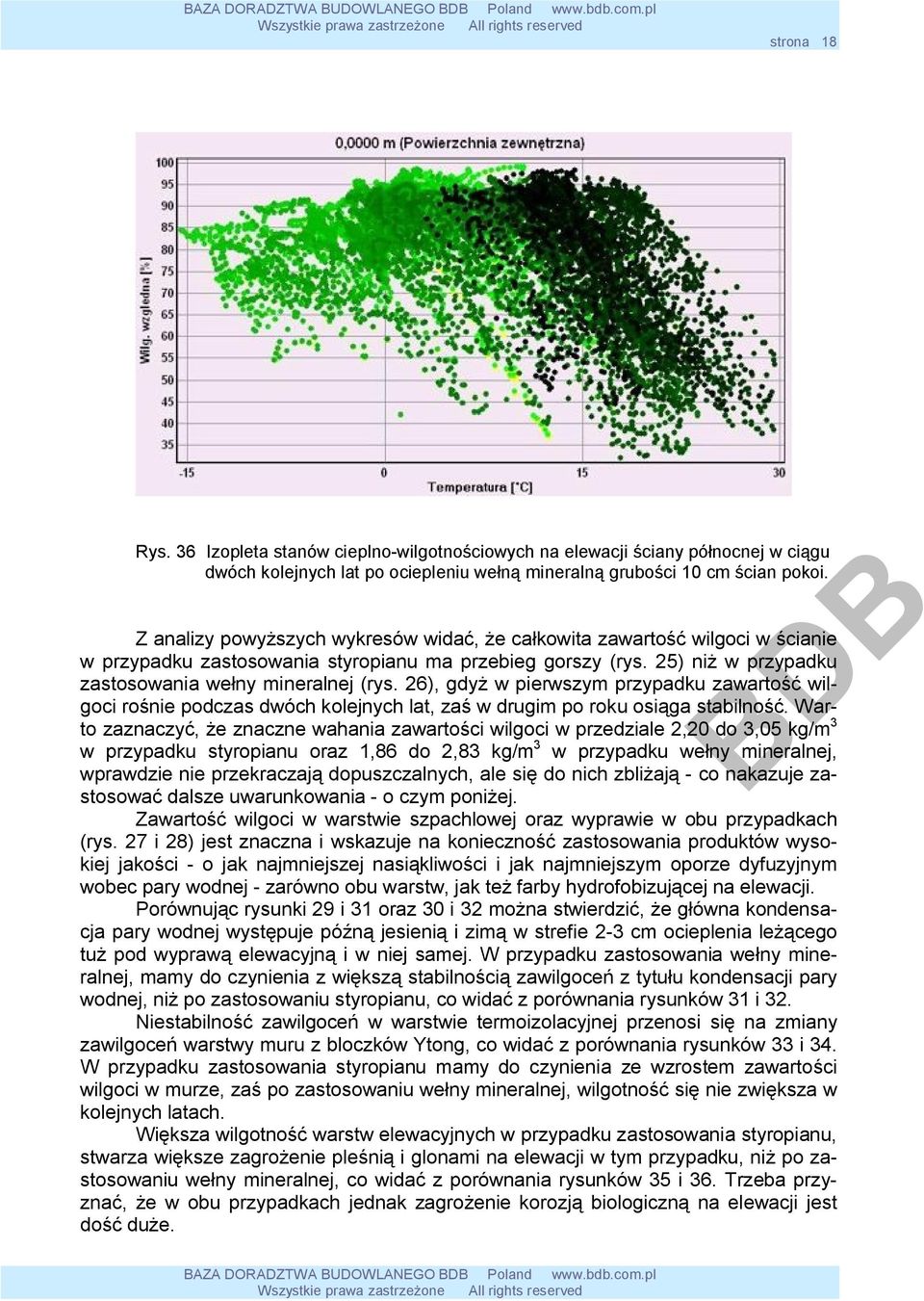

18 strona 18 Rys. 36 Izopleta stanów cieplno-wilgotnościowych na elewacji ściany północnej w ciągu dwóch kolejnych lat po ociepleniu wełną mineralną grubości 10 cm ścian pokoi. Z analizy powyższych wykresów widać, że całkowita zawartość wilgoci w ścianie w przypadku zastosowania styropianu ma przebieg gorszy (rys. 25) niż w przypadku zastosowania wełny mineralnej (rys. 26), gdyż w pierwszym przypadku zawartość wilgoci rośnie podczas dwóch kolejnych lat, zaś w drugim po roku osiąga stabilność. Warto zaznaczyć, że znaczne wahania zawartości wilgoci w przedziale 2,20 do 3,05 kg/m 3 w przypadku styropianu oraz 1,86 do 2,83 kg/m 3 w przypadku wełny mineralnej, wprawdzie nie przekraczają dopuszczalnych, ale się do nich zbliżają - co nakazuje zastosować dalsze uwarunkowania - o czym poniżej. Zawartość wilgoci w warstwie szpachlowej oraz wyprawie w obu przypadkach (rys. 27 i 28) jest znaczna i wskazuje na konieczność zastosowania produktów wysokiej jakości - o jak najmniejszej nasiąkliwości i jak najmniejszym oporze dyfuzyjnym wobec pary wodnej - zarówno obu warstw, jak też farby hydrofobizującej na elewacji. Porównując rysunki 29 i 31 oraz 30 i 32 można stwierdzić, że główna kondensacja pary wodnej występuje późną jesienią i zimą w strefie 2-3 cm ocieplenia leżącego tuż pod wyprawą elewacyjną i w niej samej. W przypadku zastosowania wełny mineralnej, mamy do czynienia z większą stabilnością zawilgoceń z tytułu kondensacji pary wodnej, niż po zastosowaniu styropianu, co widać z porównania rysunków 31 i 32. Niestabilność zawilgoceń w warstwie termoizolacyjnej przenosi się na zmiany zawilgoceń warstwy muru z bloczków Ytong, co widać z porównania rysunków 33 i 34. W przypadku zastosowania styropianu mamy do czynienia ze wzrostem zawartości wilgoci w murze, zaś po zastosowaniu wełny mineralnej, wilgotność się nie zwiększa w kolejnych latach. Większa wilgotność warstw elewacyjnych w przypadku zastosowania styropianu, stwarza większe zagrożenie pleśnią i glonami na elewacji w tym przypadku, niż po zastosowaniu wełny mineralnej, co widać z porównania rysunków 35 i 36. Trzeba przyznać, że w obu przypadkach jednak zagrożenie korozją biologiczną na elewacji jest dość duże. BAZA DORADZTWA BUDOWLANEGO Poland

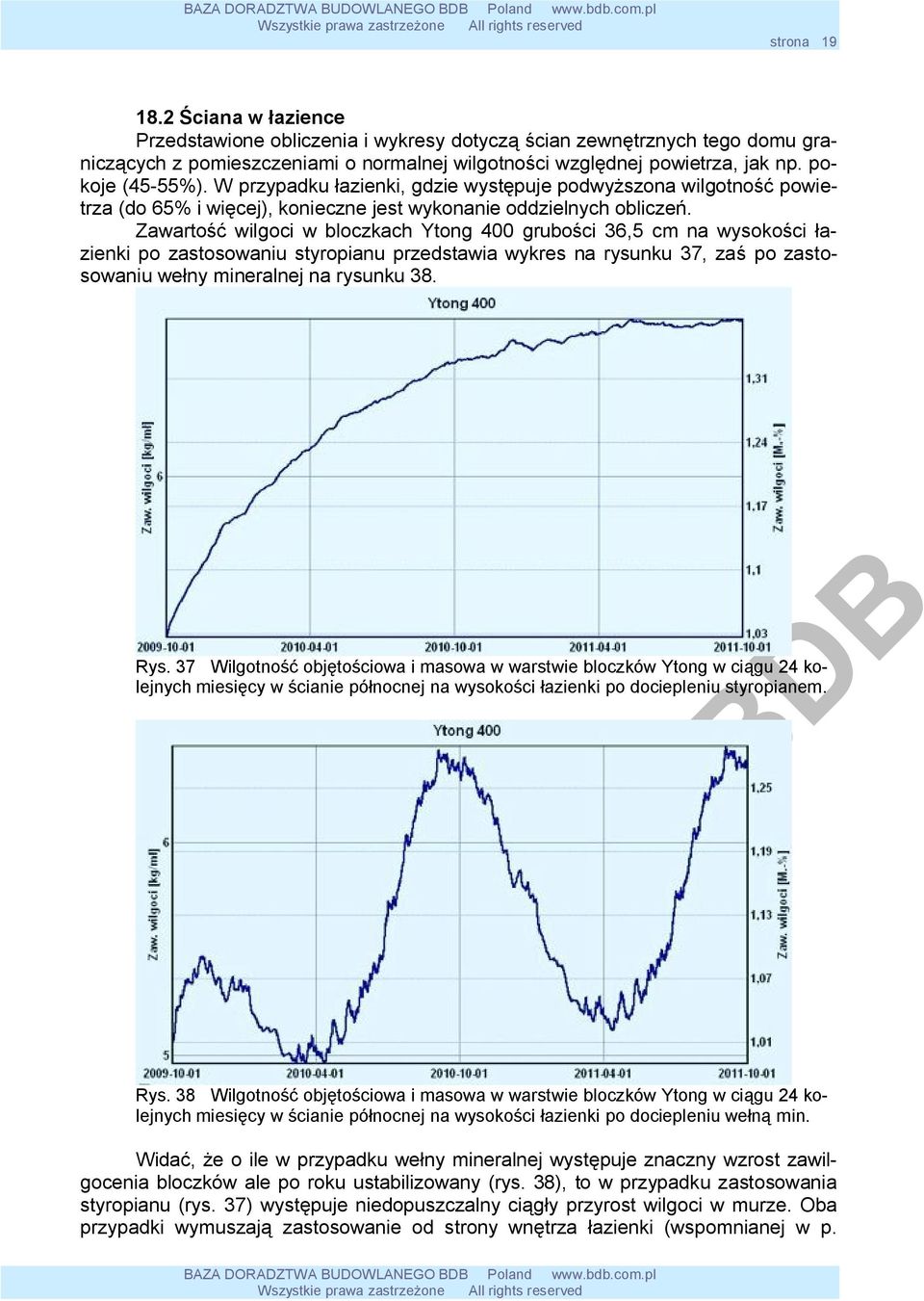

19 strona Ściana w łazience Przedstawione obliczenia i wykresy dotyczą ścian zewnętrznych tego domu graniczących z pomieszczeniami o normalnej wilgotności względnej powietrza, jak np. pokoje (45-55%). W przypadku łazienki, gdzie występuje podwyższona wilgotność powietrza (do 65% i więcej), konieczne jest wykonanie oddzielnych obliczeń. Zawartość wilgoci w bloczkach Ytong 400 grubości 36,5 cm na wysokości łazienki po zastosowaniu styropianu przedstawia wykres na rysunku 37, zaś po zastosowaniu wełny mineralnej na rysunku 38. Rys. 37 Wilgotność objętościowa i masowa w warstwie bloczków Ytong w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu styropianem. Rys. 38 Wilgotność objętościowa i masowa w warstwie bloczków Ytong w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu wełną min. Widać, że o ile w przypadku wełny mineralnej występuje znaczny wzrost zawilgocenia bloczków ale po roku ustabilizowany (rys. 38), to w przypadku zastosowania styropianu (rys. 37) występuje niedopuszczalny ciągły przyrost wilgoci w murze. Oba przypadki wymuszają zastosowanie od strony wnętrza łazienki (wspomnianej w p. BAZA DORADZTWA BUDOWLANEGO Poland

20 strona ) warstwy paroizolacji o oporze dyfuzyjnym wobec pary wodnej Sd 100 m oraz przyklejenie na niej glazury na całej wysokości ścian (od podłogi do sufitu). Po takiej operacji zawartość wilgoci w bloczkach Ytong - w obu dociepleniach - przedstawiają wykresy na rysunkach 39 i 40. Rys. 39 Wilgotność objętościowa i masowa w warstwie bloczków Ytong w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu styropianem i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Rys. 40 Wilgotność objętościowa i masowa w warstwie bloczków Ytong w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu wełną i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Widać, że w obu przypadkach uzyskano znaczącą poprawę pozwalającą zastosować omawiane rozwiązanie, chociaż w przypadku styropianu, polepszenie warunków wilgotnościowych jest największe. BAZA DORADZTWA BUDOWLANEGO Poland

21 strona 21 Dla kontroli, warto jeszcze przyjrzeć się całkowitej zawartości wilgoci w ścianach łazienki po zastosowaniu folii w płynie i wyłożeniu ścian glazurą na całej wysokości. Wyniki przedstawiają rysunki 41 i 42. Rys. 41 Całkowita zawartość wilgoci w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu styropianem i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Rys. 42 Całkowita zawartość wilgoci w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu wełną i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Widać, że nie tylko w przypadku docieplenia wełną mineralną, ale także styropianem ściana łazienki potrafi wysychać wiosną i latem, mimo występowania kondensacji pary wodnej zimą i jesienią. Pozytywny wpływ tego rozwiązania widać także na elewacji, gdzie następuje znacząca poprawa relacji wilgotności względnej powietrza i temperatury, co znaczne oddala niebezpieczeństwo powstawania tam pleśni. Przed- BAZA DORADZTWA BUDOWLANEGO Poland

22 strona 22 stawiają to rysunki 43 i 44, gdzie - jak widać - stany cieplno-wilgotnościowe w obu przypadkach są niemal jednakowe. Rys. 43 Izopleta stanów cieplno-wilgotnościowych w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu styropianem i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Rys. 44 Izopleta stanów cieplno-wilgotnościowych w ciągu 24 kolejnych miesięcy w ścianie północnej na wysokości łazienki po dociepleniu wełną i zastosowaniu folii w płynie i glazury na całej wysokości ścian. Reasumując, w omawianym domu KORNELIA zlokalizowanym w miejscowości Jasło, ściany murowane z bloczków Ytong PP2/0,4 grubości 36,5 cm na zaprawie klejowej powinny być od wewnątrz pokryte tynkiem gipsowym grubości 10 mm o wsp. przewodzenia ciepła λ 0,57 W/mK i docieplone styropianem EPS-100 grubości 10 cm lub wełną mineralną tej samej grubości (λ = 0,04 W/mK). BAZA DORADZTWA BUDOWLANEGO Poland

23 strona 23 W przypadku docieplenia styropianem EPS-100 grubości 10 cm należy wykonać następujące warstwy na styropianie: warstwę szpachlową grubości 3 mm zbrojoną siatką szklaną - o oporze dyfuzyjnym Sd nie większym niż 0,16 m (współczynnik oporu dyfuzji wobec pary wodnej µ 55) i Sd nie mniejszym niż 0,053 m (µ 18), wyprawę elewacyjną o oporze dyfuzyjnym Sd nie większym niż 0,052 m (współczynnik oporu dyfuzyjnego µ 25 przy grubości wyprawy 2 mm) i Sd nie mniejszym niż 0,04 m (µ 20), powłokę z farby o własnościach hydrofobowych o oporze dyfuzyjnym Sd nie większym niż 0,036 m. W łazience i wc należy na murze położyć warstwę paroizolacji o oporze dyfuzyjnym wobec pary wodnej Sd nie mniejszym niż 100 m, a następnie przykleić na niej glazurę na całej wysokości ścian (od podłogi do sufitu). We wszystkich pozostałych pomieszczeniach, ściany i sufity należy pomalować farbą o oporze Sd nie mniejszym niż 30 m. W przypadku docieplenia wełną mineralną grubości 10 cm należy wykonać następujące warstwy na wełnie: warstwę szpachlową grubości 3 mm zbrojoną siatką szklaną - o oporze dyfuzyjnym Sd nie większym niż 0,10 m (współczynnik oporu dyfuzji wobec pary wodnej µ 33) i Sd nie mniejszym niż 0,06 m (µ 20), wyprawę elewacyjną o oporze dyfuzyjnym Sd nie większym niż 0,055 m (współczynnik oporu dyfuzyjnego µ 27 przy grubości wyprawy 2 mm) i Sd nie mniejszym niż 0,04 m (µ 20), powłokę z farby o własnościach hydrofobowych o oporze dyfuzyjnym Sd nie większym niż 0,036 m. W łazience i wc należy na murze położyć warstwę paroizolacji o oporze dyfuzyjnym wobec pary wodnej Sd nie mniejszym niż 100 m, a następnie przykleić na niej glazurę na całej wysokości ścian (od podłogi do sufitu). We wszystkich pozostałych pomieszczeniach, ściany i sufity należy pomalować farbą o oporze Sd nie mniejszym niż 5 m. Obliczenia energetyczne domu wykonano programem BDEC. Obliczenia wsp. temperaturowego f RSI wg normy [4] wykonano programem RockwoolRSI. Symulacje cieplno-wilgotnościowe przegród wykonano programem WUFI. Obliczenia cieplno-wilgotnościowe przegród wykonano programem własnym ACWS. Piśmiennictwo: [1] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 6 listopada 2008 r. W sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznoużytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej [2] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270 oraz z 2004 r. Nr 109, poz. 1156) z późniejszymi zmianami. [3] Jerzy A. Pogorzelski Fizyka cieplna budowli. PWN Warszawa 1976 r. BAZA DORADZTWA BUDOWLANEGO Poland

24 strona 24 [4] PN-EN ISO 13788:2003 Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa. Metody obliczania. Wszelkie prawa zastrzeżone. Zabrania się bez pisemnej zgody autora kopiowania, powielania lub rozpowszechniania opracowania w jakiejkolwiek części lub całości. mgr inż. Jerzy Zembrowski BAZA DORADZTWA BUDOWLANEGO r. ciąg dalszy: Æ część 4 BAZA DORADZTWA BUDOWLANEGO Poland
