1 Katowice REFERENCJA Ocena efektu termoizolacyjnego po zastosowaniu pokrycia fasady budynku Farbą IZOLPLUS Opracowanie wykonane przez firmę: Doradztwo Inwestycyjne i Projektowe BIPLAN Dr inż. Kaczmarzyk Grzegorz 1

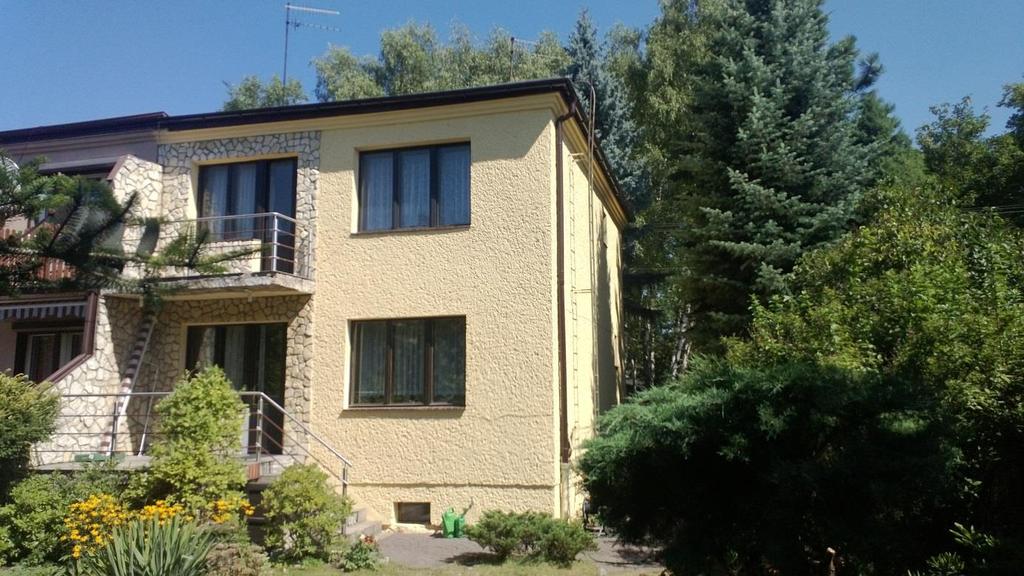

2 Fot.1 Budynek po pomalowaniu Zasadnicze parametry budynku: - typ: bliźniak - konstrukcja : tradycyjna, mur cegła o grubości 0,4 m, tynk gruboziarnisty tradycyjny, wewnętrzne tynki tradycyjne, brak ocieplenia, okna podwójne skrzynkowe wymiary gabarytowe budynku długość 7,5 m; szerokość 7,5 m; wysokość 8m; powierzchnia użytkowa bez piwnic 110m 2 ; powierzchnia ścian zewnętrznych 174,5 m 2 -ogrzewanie gazowe, kaloryfery tradycyjne promiennikowe, regulacja temperatury według temperatury zewnętrznej utrzymywana temperatura o C. Budynek został pomalowany farbą termoizolacyjną -IZOLPLUS Fasada oraz wewnątrz również farbą termo-izolacyjną -IZOLPLUS. Technologia wykonania : Fasada: - wysokociśnieniowe dokładne mycie wodą powierzchni zewnętrznych - po wyschnięciu gruntowanie ścian podkładem - dwukrotne malowanie powierzchni zewnętrznych pistoletem natryskowym Czas wykonania wszystkich prac fasadowych 3 dni koszt: materiał ( farba +podkład) 1700 zł robocizna 3500 zł razem 5200 średnio (5200zł/174,5 m 2 ) ok 30 zł/m 2. Wnętrze: - Farba termoizolacyjna -IZOLPLUS malowanie dwukrotne we własnym zakresie koszt materiału 1200 zł Pomiary porównawcze zużycia energii na ogrzewanie: Instalacja centralnego ogrzewania zasilana jest ciepłą wodą z kotła gazowego HYDRO-THERM o mocy 20kW. Gaz w budynku zużywany jest wyłącznie na ogrzewanie budynku. Regulacja kotła jest proporcjonalna do temperatury na zewnątrz budynku. W sezonie grzewczym 2012/2013 przeprowadzono szczegółowe pomiary zużycia energii notując dzienne średnie zużycie gazu ziemnego oraz 2

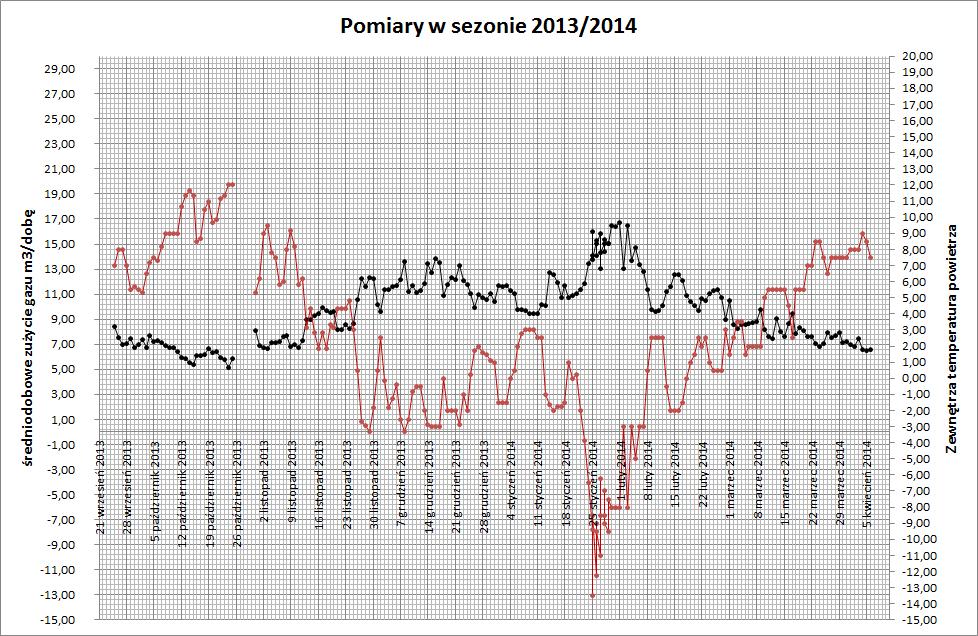

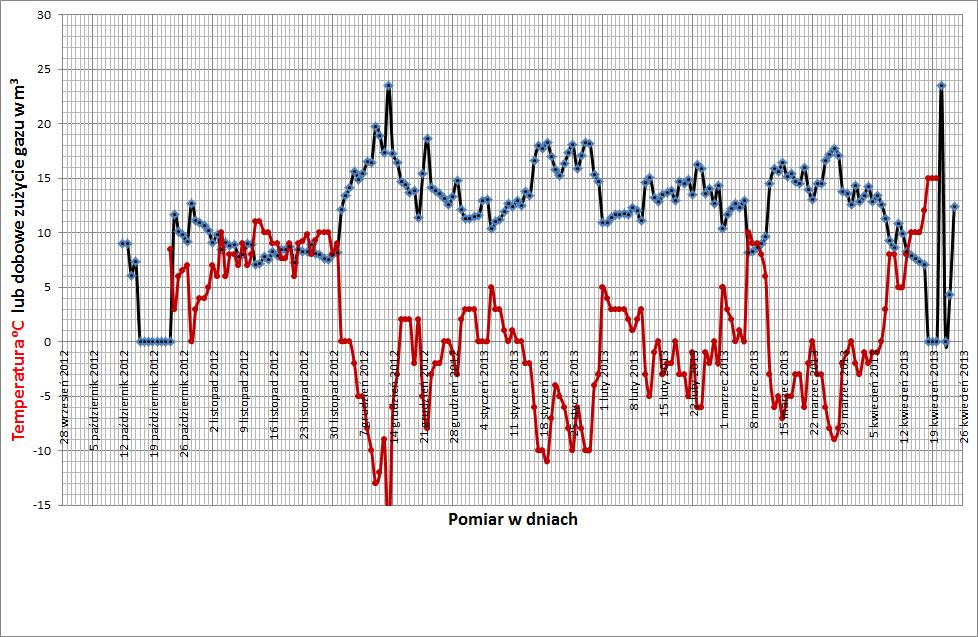

3 średniodobową temperaturę na zewnątrz. Pomiary przeprowadzono w związku z planem zmiany systemu ogrzewania na bardziej efektywne. Ostatecznie zrezygnowano z tych planów i wykonano zabezpieczenie termoizolacyjne farbami -IZOLPLUS. W sezonie grzewczym 2013/2014 ponownie prowadzi się pomiary zużycia gazu w identyczny sposób jak w sezonie 2012/2013. W porównywalnych sezonach grzewczych średnie temperatury dobowe przedstawiały się następująco: Wyniki pomiarów zużycia gazu i temperatury zewnętrznej w sezonie 2013/2014 przedstawiono poniżej: 3

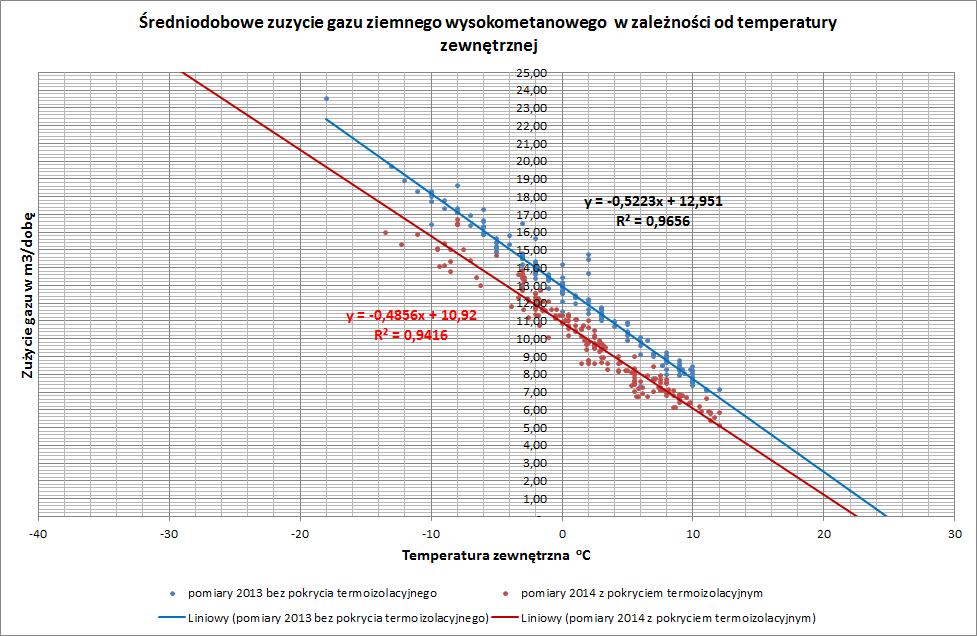

4 Wyniki pomiarów zużycia gazu w zależności od zewnętrznej temperatury powietrza przedstawiono na wykresie poniżej: Na wykresie bardzo wyraźnie widać, że w sezonie grzewczym 2013/2014 obserwowane jest wyraźne obniżenie średniodobowego zużycia gazu na poziomie od 15% do 25% w stosunku do zużycia w 4

5 sezonie 2012/2014. Wiąże się to wyłącznie z przeprowadzoną termomodernizacją przez zastosowanie farb -IZOLPLUS jako, że nie wprowadzono żadnych innych zmian poprawiających energochłonność budynku. Całkowite zużycie gazu pokrywa wszystkie straty budynku. Dla analizowanego budynku wykonanego w technologii klasycznej straty te rozkładają się następująco: - okna i drzwi % - przyjęto średnio 12,5%Q średniodobowe - piwnice 5-10 % - przyjęto średnio 7,5%Q średniodobowe - dach 8-17 % - przyjęto średnio 12,5%Q średniodobowe - wentylacja % - przyjęto średnio 35%Q średniodobowe - mur 25-35% - przyjęto do 100% 32,5%Q średniodobowe Przyjmując te dane wyznaczono straty cieplne budynku ( zużycie gazu ziemnego) przypadające wyłącznie na mury zabezpieczone farbami termoizolacyjnymi według zależności: Q mur = Q średniodobowe n 1 Q strat =0,325*Q średniodobowe Ponieważ w obu porównywanych sezonach grzewczych wartość strat cieplnych, poza stratami ciepła w wyniku przewodzenia przez mur, pozostała identyczna zaobserwowane oszczędności w zużyciu energii przypisać można wyłącznie pokryciu termoizolacyjnemu. Współczynnik przenikania ciepła wyznaczono z zależności: Gdzie : k = Q średniodobowe F mur (21 t zewnętrzna ) [ W m 2 K ] K - współczynnik przenikania ciepła Q średniodobowe średniodobowe zużycie gazu w m 3 /dobę F mur - Sumaryczna powierzchnia muru pokrytego farbą -IZOLPLUS Poniżej na wykresie porównano wartości współczynnika przenikania ciepła dla muru bez pokrycia farbą oraz dla muru pokrytego farbą -IZOLPLUS. 5
