PROJEKT WYKONAWCZY TEMAT PROJEKT BUDOWY ŚCIEŻKI BIEGOWO- REKREACYJNEJ WOKÓŁ ZBIORNIKÓW
|
|
- Patryk Czajkowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Biuro Inżynierskie Anna Gontarz-Bagińska Nowy Świat ul. Nad Jeziorem 13, Gdańsk-Osowa tel. / fax. (058) biuro@biagb.pl PROJEKT WYKONAWCZY TEMAT PROJEKT BUDOWY ŚCIEŻKI BIEGOWO- REKREACYJNEJ WOKÓŁ ZBIORNIKÓW ŚWIĘTOKRZYSKA 1 I ŚWIĘTOKRZYSKA 2 LOKALIZACJA GDAŃSK - ŁOSTOWICE, DZIAŁKI NR 2/17,4/372,1/1, 8/203,5/1,8/204,8/202,8/200,8/201,8/128,5/2,8/130,8/1, 8/41,6/1,6/3,8/10,8/100,8/101,8/23,8/98,8/3 OBR.74 INWESTOR DYREKCJA ROZBUDOWY MIASTA GDAŃSK GDAŃSK, UL. PIEKARNICZA 16 BRANŻA PROJEKTANT NR UPRAWNIEŃ/PODPIS ARCHITEKTURA mgr inż. arch. Anna Gontarz-Bagińska 08/POOKK/IV/2014 KONSTRUKCJA mgr inż. Tomasz Bagiński 41/2000/Op Gdańsk, październik 2014
2
3
4
5
6
7
8
9
10
11
12
13 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Umowa nr I/PN/010/194/2014 z Zamawiającym, Dyrekcją Rozbudowy Miasta Gdańska działającym w imieniu Gminy Miasta Gdańsk Uzgodnienia z Zamawiającym Wizja lokalna w terenie i inwentaryzacja dendrologiczna Obowiązujące normy i rozporządzenia 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt budowy ścieżki biegowo-rekreacyjnej wraz z oświetleniem wokół zbiorników retencyjnych "Świętokrzyska 1" i "Świętokrzyska 2" w Gdańsku Łostowicach. Opracowanie obejmuje teren należący do Inwestora - Gminy Gdańsk działki nr 2/17,4/372,8/203,1/1,5/1,8/204,8/202,8/200,8/201,8/128,5/2,8/130,8/1,8/41,6/1,6/3, 8/10, 8/100,8/101,8/23,8/98,8/3 obręb PRZEDMIOT INWESTYCJI Planowana inwestycja polega na budowie ścieżki biegowo-rekreacyjnej wraz z oświetleniem wokół zbiorników i wzdłuż Potoku Oruńskiego oraz odcinek w kierunku ul.dulina. Przy ścieżkach projektuje się uzupełnienie małej architektury - ławek, koszy, oraz urządzeń do ćwiczeń. Na terenie zielonym projektuje się miejsce rekreacji złożone ze stolików z bujakami sprężynowymi. Nawierzchnie zastosowane na terenie żwirowe i z kostki betonowej - półprzepuszczalne. W ramach inwestycji planuje się wykonanie : - oświetlenia ścieżek 4. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Teren przeznaczony pod inwestycję to teren zieloni miejskiej przy istniejących zbiornikach retencyjnych "Świętokrzyska 1 i Świętokrzyska 2" i łączącym zbiorniki Potoku Oruńskim. Wokół zbiornika "Świętokrzyska 2" istnieje ciąg pieszy z kostki betonowej w dobrym stanie technicznym. W pobliżu zbiornika w części północnej istnieje plac zabaw. Przy ciągu pieszym niewielka ilość ławek i koszy betonowych w dobrym stanie. Natomiast przy zbiorniku "Świętokrzyska 1" istnieje przedept wokół zbiornika, tylko w części południowej utwardzony płytami drogowymi. W pobliżu zbiornika istnieje niewielki plac zabaw z siłownią, wokół zbiornika niewielka ilość ławek i koszy betonowych w dobrym stanie. Wzdłuż Potoka Oruńskiego istnieje przedept. Nie występują tu żadne elementy małej architektury. Na całości terenu nie występuje oświetlenie. Teren malowniczo położony w istniejącej zieleni. 5. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Planowana inwestycja jest zgodna z obowiązującymi miejscowymi planami zagospodarowania przestrzennego MPZP nr 1818,1826,1830,1807,1840,2330, 2318,1801,1815 i stanowi zagospodarowanie terenów zieleni urządzonej. 1
14 Projektuje się komunikację pieszą - spacerową i biegową wraz z urządzeniami rekreacyjnymi. Projektuje się również ścieżkę sprawnościową z urządzeniami stałymi i siłownię zewnętrzną w formie wysepek przy ścieżkach spacerowych, oraz miejsca wypoczynku dla rodzin w formie stolików z bujakami sprężynowymi. Wszystkie ścieżki wykonane w technologii utwardzanych półprzepuszczalnych nawierzchni z zagęszczonego żwiru, bezpiecznej EPDM oraz z kostki betonowej. Na terenie projektuje się uzupełnienie małej architektury - ławek i koszy betonowych w nawiązaniu do istniejących. Szczegóły nawierzchni i małej architektury pokazano na rysunkach. Cały teren dostępny dla osób niepełnosprawnych ruchowo, nie przewiduje się schodów. Przy ciągach pieszych na całym terenie równomiernie rozstawione ławki i kosze na śmieci. Ciągi piesze łączą się z istniejącymi dojściami z osiedli. W ramach projektowanej inwestycji nie planuje się zmiany w ukształtowaniu terenu, naturalny układ skarp pozostaje zachowany. Obsługa komunikacyjna istniejąca z ulic sąsiednich, dojścia istniejące z okalających osiedli. 6. ZESTAWIENIE POWIERZCHNI Powierzchnia inwestycji : ,00m 2 Powierzchnia istniejących utwardzeń z kostki bez zmian : 5030,00 m 2 Powierzchnia projektowanej nawierzchni z kostki betonowej : 4396,20 m 2 Powierzchnia projektowanej nawierzchni żwirowej: 2597,30 m 2 Powierzchnia projektowanej nawierzchni bezpiecznej : 177,60 m 2 Powierzchnia utwardzeń łącznie : ,10 m 2 Powierzchnia zieleni : ,90m 2 (78% terenu) 7. WPŁYW INWESTYCJI NA ŚRODOWISKO ORAZ HIGIENĘ I ZDROWIE UŻYTKOWNIKÓW Projektowana inwestycja nie stwarza zagrożenia zanieczyszczenia środowiska naturalnego, wody deszczowe pozostają na terenie biologicznie czynnym, dla zachowania równowagi środowiskowej. Projektowane nawierzchnie półprzepuszczalne. Na całym terenie nie przewiduje się ruchu pojazdów mechanicznych poza sporadycznym ruchem związanym z obsługą technologiczną zbiorników oraz oczyszczaniem i pielęgnacją terenu. Projektowana inwestycja ma na celu poprawę dostępności atrakcyjnego terenu dla mieszkańców pobliskich dzielnic. Projektowana inwestycja nie stwarza uciążliwości dla właścicieli sąsiednich działek, lecz podwyższa atrakcyjność terenu oraz komfort i standard życia dla sąsiednich właścicieli i okolicznych mieszkańców; mogących korzystać z zagospodarowanego zielonego terenu publicznego. 8. INFORMACJE DODATKOWE Projektowane zagospodarowanie terenu jest zgodnie z ustaleniami obowiązujących MPZP w tym również na obszarze terenu położonego w granicach Ogólnomiejskiego Systemu Terenów Aktywnych Biologicznie, gdzie zgodnie z zapisami MPZP skarpy zachowują naturalny kształt, a stosowane nawierzchnie są półprzepuszczalne. W pasie Nowej Bulońskiej przy Potoku Oruńskim projektuje się ścieżkę w poziomu potoku, ponieważ zgodnie z ustaleniami MPZP 1840 ulica Nowa Bulońska nad 2

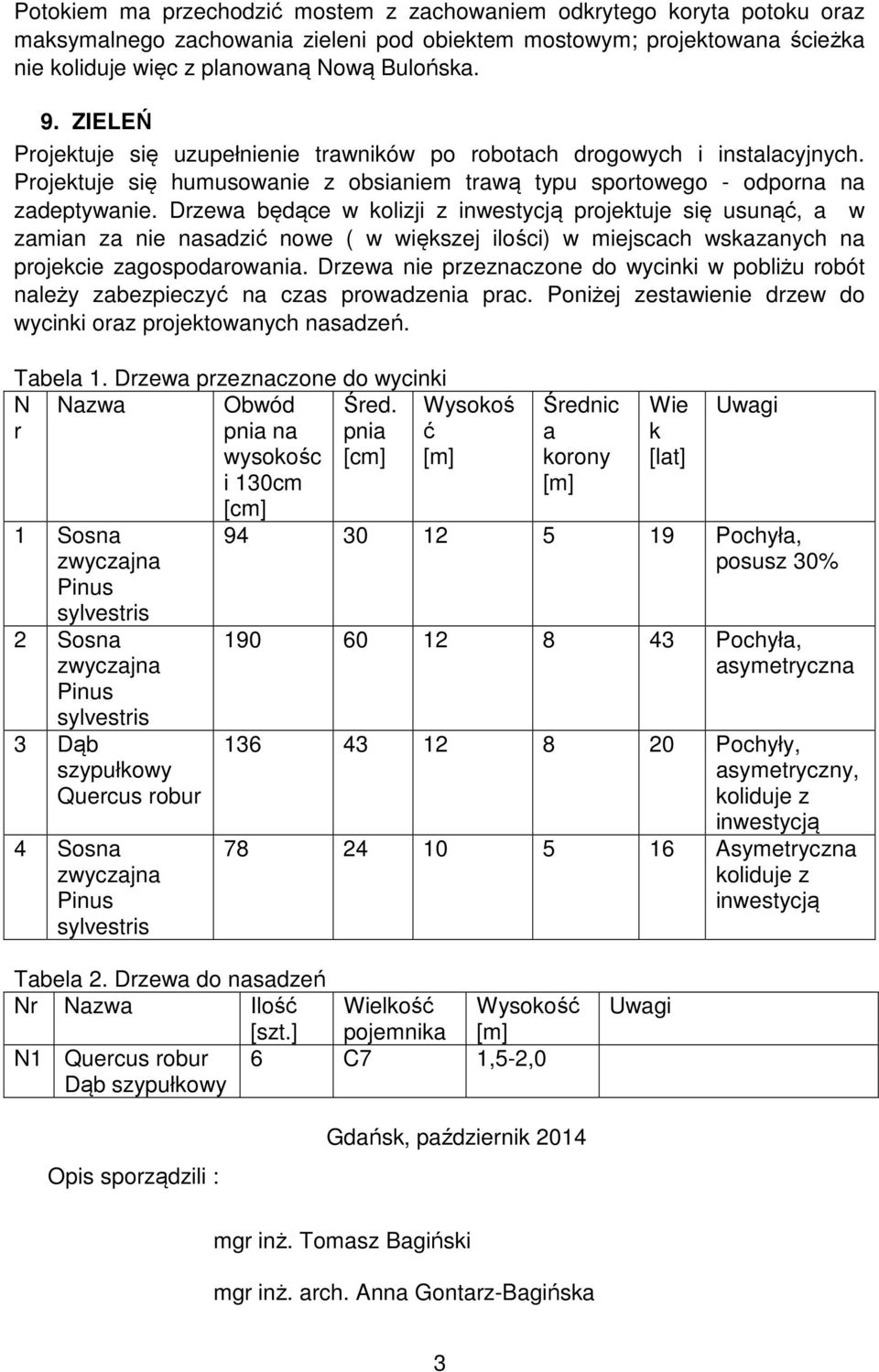

15 Potokiem ma przechodzić mostem z zachowaniem odkrytego koryta potoku oraz maksymalnego zachowania zieleni pod obiektem mostowym; projektowana ścieżka nie koliduje więc z planowaną Nową Bulońska. 9. ZIELEŃ Projektuje się uzupełnienie trawników po robotach drogowych i instalacyjnych. Projektuje się humusowanie z obsianiem trawą typu sportowego - odporna na zadeptywanie. Drzewa będące w kolizji z inwestycją projektuje się usunąć, a w zamian za nie nasadzić nowe ( w większej ilości) w miejscach wskazanych na projekcie zagospodarowania. Drzewa nie przeznaczone do wycinki w pobliżu robót należy zabezpieczyć na czas prowadzenia prac. Poniżej zestawienie drzew do wycinki oraz projektowanych nasadzeń. Tabela 1. Drzewa przeznaczone do wycinki N Nazwa r 1 Sosna zwyczajna Pinus sylvestris 2 Sosna zwyczajna Pinus sylvestris 3 Dąb szypułkowy Quercus robur 4 Sosna zwyczajna Pinus sylvestris Obwód pnia na wysokośc i 130cm [cm] Śred. pnia [cm] Wysokoś ć [m] Średnic a korony [m] Wie k [lat] Uwagi Pochyła, posusz 30% Pochyła, asymetryczna Pochyły, asymetryczny, koliduje z inwestycją Asymetryczna koliduje z inwestycją Tabela 2. Drzewa do nasadzeń Nr Nazwa Ilość [szt.] Wielkość pojemnika Wysokość [m] N1 Quercus robur 6 C7 1,5-2,0 Dąb szypułkowy Uwagi Opis sporządzili : Gdańsk, październik 2014 mgr inż. Tomasz Bagiński mgr inż. arch. Anna Gontarz-Bagińska 3

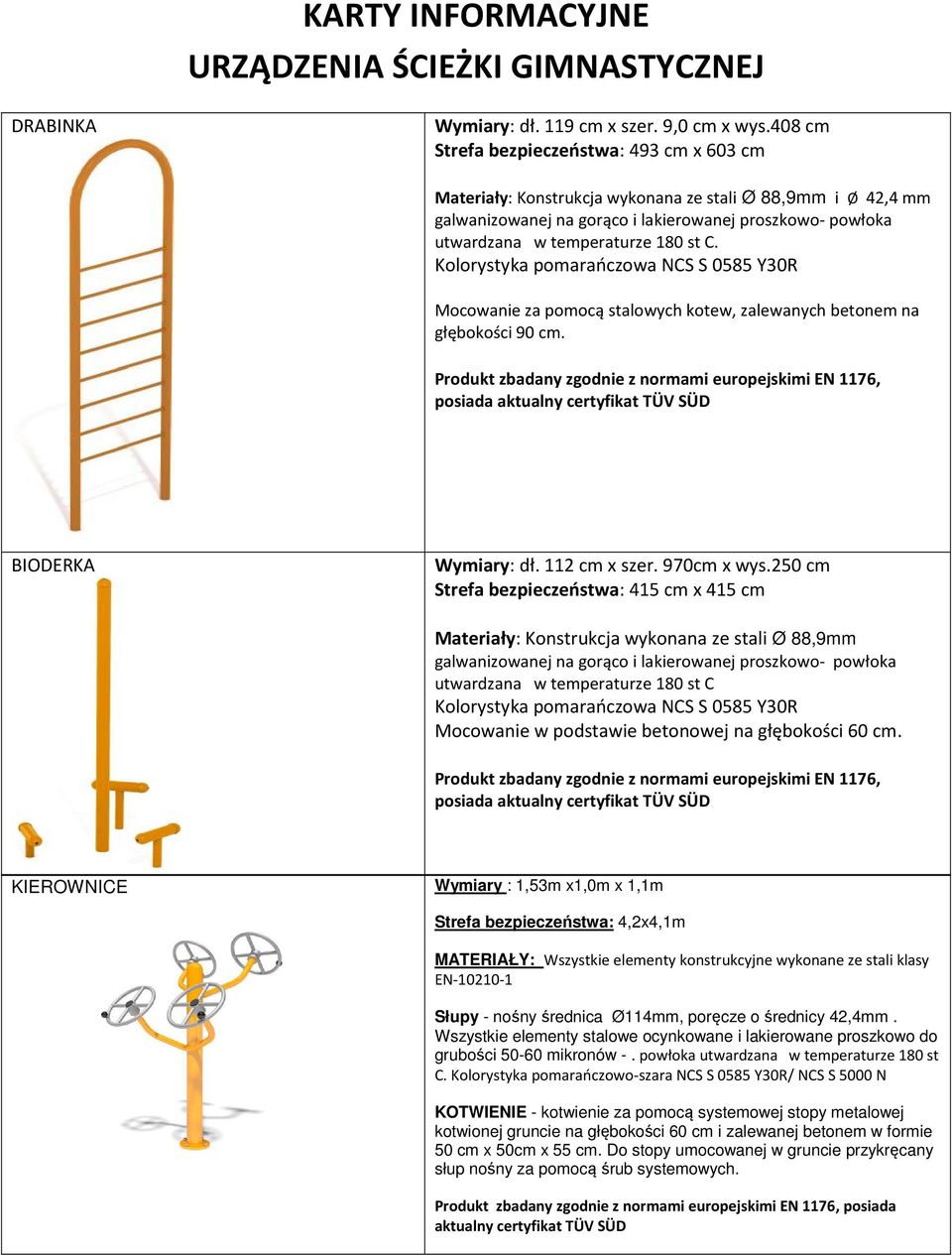

16 KARTY INFORMACYJNE URZĄDZENIA ŚCIEŻKI GIMNASTYCZNEJ DRABINKA Wymiary: dł. 119 cm x szer. 9,0 cm x wys.408 cm Strefa bezpieczeństwa: 493 cm x 603 cm Materiały: Konstrukcja wykonana ze stali Ø 88,9mm i Ø 42,4 mm galwanizowanej na gorąco i lakierowanej proszkowo- powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowa NCS S 0585 Y30R Mocowanie za pomocą stalowych kotew, zalewanych betonem na głębokości 90 cm. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD BIODERKA Wymiary: dł. 112 cm x szer. 970cm x wys.250 cm Strefa bezpieczeństwa: 415 cm x 415 cm Materiały: Konstrukcja wykonana ze stali Ø 88,9mm galwanizowanej na gorąco i lakierowanej proszkowo- powłoka utwardzana w temperaturze 180 st C Kolorystyka pomarańczowa NCS S 0585 Y30R Mocowanie w podstawie betonowej na głębokości 60 cm. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD KIEROWNICE Wymiary : 1,53m x1,0m x 1,1m Strefa bezpieczeństwa: 4,2x4,1m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupy - nośny średnica Ø114mm, poręcze o średnicy 42,4mm. Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów -. powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowo-szara NCS S 0585 Y30R/ NCS S 5000 N KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD

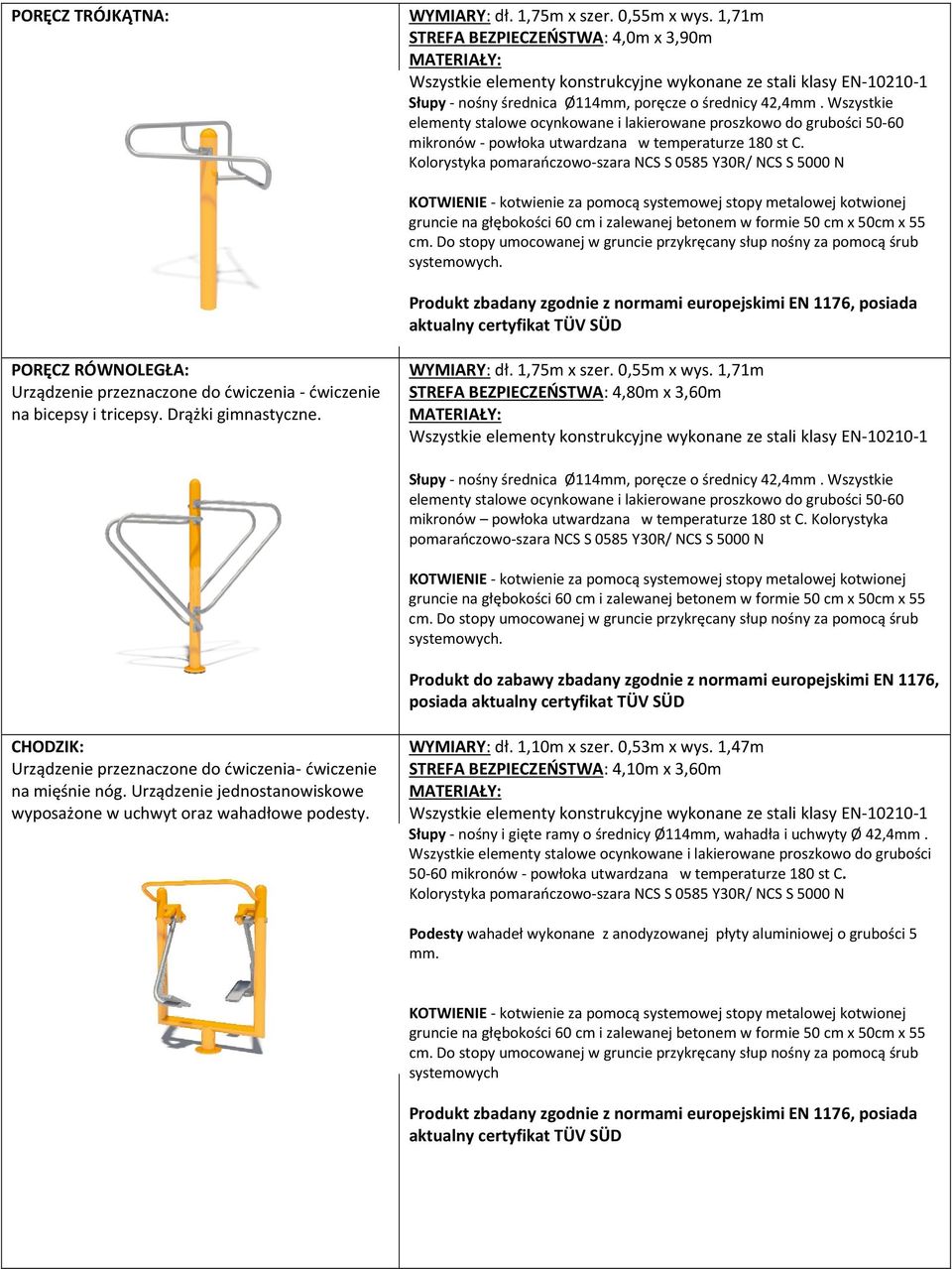

17 PORĘCZ TRÓJKĄTNA: WYMIARY: dł. 1,75m x szer. 0,55m x wys. 1,71m STREFA BEZPIECZEŃSTWA: 4,0m x 3,90m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupy - nośny średnica Ø114mm, poręcze o średnicy 42,4mm. Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów - powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowo-szara NCS S 0585 Y30R/ NCS S 5000 N KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD PORĘCZ RÓWNOLEGŁA: Urządzenie przeznaczone do ćwiczenia - ćwiczenie na bicepsy i tricepsy. Drążki gimnastyczne. WYMIARY: dł. 1,75m x szer. 0,55m x wys. 1,71m STREFA BEZPIECZEŃSTWA: 4,80m x 3,60m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupy - nośny średnica Ø114mm, poręcze o średnicy 42,4mm. Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowo-szara NCS S 0585 Y30R/ NCS S 5000 N KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD CHODZIK: Urządzenie przeznaczone do ćwiczenia- ćwiczenie na mięśnie nóg. Urządzenie jednostanowiskowe wyposażone w uchwyt oraz wahadłowe podesty. WYMIARY: dł. 1,10m x szer. 0,53m x wys. 1,47m STREFA BEZPIECZEŃSTWA: 4,10m x 3,60m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupy - nośny i gięte ramy o średnicy Ø114mm, wahadła i uchwyty Ø 42,4mm. Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów - powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowo-szara NCS S 0585 Y30R/ NCS S 5000 N Podesty wahadeł wykonane z anodyzowanej płyty aluminiowej o grubości 5 mm. KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
18 MINI CHODZIK : Urządzenie przeznaczone do ćwiczeń: ćwiczenie na biodra. Urządzenie dwustanowiskowe wyposażone w wahadłowe ramiona z podestami. WYMIARY: dł. 1,13m x szer. 0,9m x wys. 1,28m STREFA BEZPIECZEŃSTWA: 4,20m x 4,0m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupek nośny o średnicy Ø 114.3mm, ramiona wahadeł - rura o średnicy Ø 60.3mm, uchwyty- rura o średnicy Ø 33.7mm Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów - powłoka utwardzana w temperaturze 180 st C.. Kolorystyka pomarańczowo-szara NCS S 0585 Y30R/ NCS S 5000 N Podesty wahadeł wykonane z anodyzowanej płyty aluminiowej o grubości 5 mm. KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD ŁAWKA Wymiary: dł. 122 cm x szer. 50 cm x wys.80 cm Strefa bezpieczeństwa: 351 cm x 415 cm Materiały: Konstrukcja wykonana ze stali Ø 88,9 mm galwanizowanej na gorąco i lakierowanej proszkowo-- powłoka utwardzana w temperaturze 180 st C Kolorystyka pomarańczowa NCS S 0585 Y30R Podesty wykonane z tworzywa Eko-Grip. Mocowanie w podstawie betonowej na głębokości 60 cm. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD ROZCIĄGACZ Wymiary: dł. 118 cm x szer. 81cm x wys.96 cm Strefa bezpieczeństwa: 385 cm x 420 cm Materiały: Konstrukcja wykonana ze stali Ø 88,9 mm galwanizowanej na gorąco i lakierowanej proszkowo- - powłoka utwardzana w temperaturze 180 st C. Kolorystyka pomarańczowa NCS S 0585 Y30R Podesty wykonane z tworzywa Eko-Grip. Mocowanie w podstawie betonowej na głębokości 60 cm. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
19 NARCIARZ: Urządzenie przeznaczone do ćwiczeń: ćwiczenie na barki i biodra w pozycji stojącej, dźwignie poruszające mięsnie ramion oraz nóg narciarz WYMIARY: dł. 1,14m x szer. 0,5m x wys. 1,40m STREFA BEZPIECZEŃSTWA: 4,20m x 3,60m MATERIAŁY: Wszystkie elementy konstrukcyjne wykonane ze stali klasy EN Słupy - nośny średnica Ø114 X 4mm, gięty słup korpusu Ø 88,9 X 5mm, rury poziome podestów Ø60 X 5mm, rury pionowe Ø 50mm, uchwyty Ø 30mm. Wszystkie elementy stalowe ocynkowane i lakierowane proszkowo do grubości mikronów -- powłoka utwardzana w temperaturze 180 st C. Podesty wykonane z anodyzowanej płyty aluminiowej o grubości 5 mm. KOTWIENIE - kotwienie za pomocą systemowej stopy metalowej kotwionej gruncie na głębokości 60 cm i zalewanej betonem w formie 50 cm x 50cm x 55 cm. Do stopy umocowanej w gruncie przykręcany słup nośny za pomocą śrub systemowych. Produkt zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
20 KARTY INFORMACYJNE - ZABAWKI TERENOWE HUŚTAWKA CYCLONE Huśtawka wahadłowo-obrotowa, przystosowana do huśtania się kilku osób w pozycji stojącej na platformie w kształcie bębna z uchwytami obracającego się wokół własnej osi. Wymiary: 2,95m,x 2,10 mx 7,50m Strefa bezpieczeństwa: 4,40m x 8,40 m Wysokość upadku: 2,05m Gięte słupy nośne i pionowa poprzecznica wykonane są z bardzo silnych stalowych rur o średnicy 127mm, grubość ścianek rury 5 mm. Rury są galwanizowane na gorąco zarówno z zewnętrznej jak i wewnętrznej strony. Na zewnątrz są również lakierowane proszkowo. Słupy nośne kotwione na głębokości 60 cm za pomocą ram stabilizujących ze stali ocynkowanej. Wzmocnienie poprzecznicy z giętej rury o średnicy 38mm i z blachy perforowanej galwanizowane i malowane proszkowo.. Zawiesie- wysokowytrzymałe stalowe przegubowe tuleje osadzone na łożyskach zakrytych osłonami zabezpieczającymi. Platforma rama i uchwyty ze stali ocynkowanej lakierowanej proszkowo, bryła w kształcie gruszki z formowanego rotacyjnie polietylenu. Podest ze stali pokrytej polietylenem i wzmocnionym przetworzonym kauczukiem. Kotwienie za pomocą ram ze stali galwanizowanej połączonej z prefabrykowanymi podstawami betonowymi na głębokości 0,6m KOTWIENIE NIE WYMAGA ZALEWANIA BETONEM Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD Ścieżka sprawnościowa WYMIARY: dł. 14,37m x szer. 13,41m x wys. 2,88m STREFA BEZPIECZEŃSTWA: 20,60m x 3,91m WYSOKOSĆ UPADKU: 1,08m MATERIAŁY I FUNKCJE: 19 SZT. ELASTYCZNE STOPNIE SPRAWNOŚCIOWE: Wykonane z formowanego ciśnieniowo granulatu SBR. WIRUJĄCY BĘBEN: 2 słupy wygięte ze Stali, pokryte proszkiem poprzez metalizację (proszek poliestrowy wypalany do 120 mikronów grubości). Słupy Ø114.0m, Drewniany bęben obrotowy mocowany na wysokowytrzymałych łożyskach. Lina, poręcz liny o średnicy 24mm wykonane z włókien poliprepylenu z rdzeniem stalowym, łączone i zakończone zaczepami ze stali kwasoodpornej. Wytrzymałość liny 9000kg. RUCHOME PODESTY WISZĄCE: rama ze stali o średnicy 114mm w kształcie łuku, pokryte proszkiem poprzez metalizację (proszek poliestrowy wypalany do 120 mikronów grubości). liny o średnicy 16mm wykonane z włókien polipropylenu z rdzeniem stalowym, łączone i zakończone zaczepami
21 aluminiowymi. Max.wytrzymałości liny 4500 kg. Podesty antypoślizgowe z polietylenu pokrytego kauczukiem KŁADKA: Cztery słupy wygięte ze Stali, pokryte proszkiem poprzez metalizację (proszek poliestrowy wypalany do 120 mikronów grubości). Słupy Ø114.0m, podest z tworzywa EkoGrip o grubości 15 mm jest wzmocniona przetworzonym polietylenem pokrytym kauczukiem (antypoślizgowa). podest- zawieszony za pomocą lin o średnicy 16mm wykonanych z włókien poliprepylenu z rdzeniem stalowym, łączone i zakończone zaczepami aluminiowymi. Max. wytrzymałości liny 4500 kg. MOST LINOWY: Cztery słupy wygięte ze Stali, pokryte proszkiem poprzez metalizację (proszek poliestrowy wypalany do 120 mikronów grubości). Słupy Ø114.0m, siatka wykonana lin o średnicy 16mm wykonanych z włókien poliprepylenu, łączone i zakończone zaczepami aluminiowymi. Max.wytrzymałości liny 4500 kg RÓWNOWAŻNIA ukośna kładka ze stali pokrytej powierzchnią antypoślizgową z polietylenu pokrytego kauczukiem osadzone na słupach o średnicy 60,3 mm KOTWIENIE - słupy z podstawami stalowymi o wymiarach 30cm x 30cm, osadzone na utwardzonym gruncie na głębokości 85 cm i zalewane betonem, stopnie wejściowe montowane na stopach metalowych kotwionych na głębokości 30 cm i zalewanych betonem. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat Zabawka sprawnościowa Świstacz WYMIARY: dł. 0,39m x szer. 0,48m x wys. 1,55m STREFA BEZPIECZEŃSTWA: 3,50m x 3,50m WYSOKOŚĆ UPADKU: 0,3m MATERIAŁY: Konstrukcja wykonana ze stali galwanizowanej i lakierowanej proszkowa. Podest Tworzywo EkoGrip Kotwienie na głębokości 0,6m za pomocą stalowych ram stabilizujących.. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
22 Zabawka sprawnościowa Mustang. Urządzenie wahadłowo obrotowe imitujące ujeżdżanie konia. WYMIARY: dł. 0,50m x szer. 0,32m x wys. 0,80m STREFA BEZPIECZEŃSTWA: 2,70m x 2,70m WYSOKOŚĆ UPADKU: 0,6m MATERIAŁY: Forma siedzisko wykonane z formowanego rotacyjnie polietylenu, mocowana za pomocą łożysk i elastycznych przegubów gumowych. Kotwienie na głębokości 0,6m za pomocą stalowych ram stabilizujących. KOTWIENIE NIE WYMAGA ZALEWANIA BETONEM. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD BUJAK 4 osobowy ZÓŁW: WYMIARY: dł. 0,83m x szer. 0,77m x wys. 0,60m STREFA BEZPIECZEŃSTWA: 3,0m x 3,0m KATEGORIA WIEKOWA: 2-5 lat WYSOKOŚĆ UPADKU: 0,6m MATERIAŁY: Panele użytkowe płyta o grubości 18mm wykonana z wielowarstwowego laminatu wysokociśnieniowego HPL Uchwyty profilowane anodyzowane aluminium Sprężyny- stal galwanizowana lakierowana proszkowo Kotwienie na głębokości 0,53m za pomocą stalowych ram osadzonych na podeście gumowym. KOTWIENIE NIE WYMAGA ZALEWANIA BETONEM. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD Bujak sprężynowy pojazd WYMIARY: dł. 0,77m x szer. 0,58m x wys. 0,70m STREFA BEZPIECZEŃSTWA: 2,6m x 3,0m WYSOKOŚĆ UPADKU: 0,6m MATERIAŁY: Panele płyta o grubości 18mm wykonana z wielowarstwowego laminatu wysokociśnieniowego HPL Siedzisko- płyta 18mm z polietylenu pokryte kauczukiem Uchwyty profilowane anodyzowane aluminium Sprężyny- stal galwanizowana lakierowana proszkowo Kotwienie na głębokości 0,53m za pomocą stalowych ram osadzonych na podeście gumowym. KOTWIENIE NIE WYMAGA ZALEWANIA BETONEM. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
23 Bujak sprężynowy siodło WYMIARY: dł. 0,87m x szer. 0,39m x wys. 1,0m STREFA BEZPIECZEŃSTWA: 2,4m x 3,2m WYSOKOŚĆ UPADKU: 0,6m MATERIAŁY: Forma siedzisko wykonane z formowanego rotacyjnie polietylenu. Sprężyny- i podesty - stal galwanizowana lakierowana proszkowo Kotwienie na głębokości 0,53m za pomocą stalowych ram osadzonych na podeście gumowym. KOTWIENIE NIE WYMAGA ZALEWANIA BETONEM. Produkt do zabawy zbadany zgodnie z normami europejskimi EN 1176, posiada aktualny certyfikat TÜV SÜD
24
25
26
27
