Separator sygnałów binarnych KFA6-SR-2.3L.FA. Charakterystyka. Konstrukcja. Funkcja. Przyłącze

Wielkość: px
Rozpocząć pokaz od strony:

Download "Separator sygnałów binarnych KFA6-SR-2.3L.FA. Charakterystyka. Konstrukcja. Funkcja. Przyłącze"

Transkrypt

1 Separator sygnałów binarnych Charakterystyka Konstrukcja -kanał. zasilanie 30 V AC Wejście dla 3-żyłowego czujnika typu PNP/NPN lub pushpull wyjście styku przekaźnika Wybór funkcji przy użyciu mikroprzełączników Sterowanie minimalne/maksymalne do SL wg EC Funkcja Separator galwaniczny przekształcający sygnały z czujników 3-przewodowych (PNP lub NPN) albo z czujników z wyjściem push-pull na stany wyjść przekaźnikowych. Posiada dwa wejścia i dwa wyjścia przekaźnikowe przełączające (typu C). Może być używany jako dwukanałowy separator sygnału binarnego lub do dwupunktowego sterowania poziomem. Widok z przodu Żółty wskaźnik LED: wyjście przekaźnikowe Żółty wskaźnik LED: wyjście przekaźnikowe Przełącznik : (tryb pracy, wejście ) Przełącznik : (tryb pracy, wejście ) KFA6-SR-.3L OUT1 OUT PWR Zaciski rozłączne zielone Zielony wskaźnik LED: zasilanie Przełącznik : (tryb dwukanałowy lub min./maks.) Przełącznik : (typ czujnika, wejście ) Przełącznik : (typ czujnika, wejście ) Zaciski rozłączne zielone Przyłącze KFA6-SR-.3L V AC 1

2 Dane ogólne typ sygnału Zasilanie Wejżcie binarne Przyłącze zaciski 14, 15 Napięcie znamionowe U n V AC, Hz Napięcie znamionowe n 150 ma Moc rozpraszana Pobór mocy wejście,5 W 7 W Przyłącze : zaciski 1+,, 3-; wejście : zaciski 4+, 5, 6- Wartożci znamionowe Prąd zwarciowy Punkt przełączania Wyjście... 4 V DC / 100 ma, patrz nformacje dodatkowe 110 ma Sygnał 0: < 5 V sygnał 1: > 13 V Przyłącze wyjżcie : zaciski 7, 8, 9 wyjżcie : zaciski 10, 11, 1 wyjżcie, obciążenie styku Opóżnienie przyciągania / opadania kotwiczki Trwałożć mechaniczna właściwości transmisji Częstotliwość przełączania separacja galwaniczna wejście / wyjście wejście / zasilanie Wyjżcie / zasilanie Wyjżcie / wyjżcie zgodność z wytycznymi zgodność elektromagnetyczna 50 V AC / 4 A / cos φ > 0,7; 40 V DC / A obciąż. rezyst. maks. 6 ms 10 7 cykli włączania 10 Hz Wytyczne 004/108/EG EN :006 Niskie napięcie Wytyczne 006/95/EG EN 50178:1997 Zgodnożć separacja galwaniczna EN zgodność elektromagnetyczna NE 1 izolacja podstawowa zgodnie z EN 50178, napięcie znamionowe izolacji 53 V eff Rodzaj ochrony EC 6059 Warunki otoczenia Temperatura otoczenia C ( F) Dane mechaniczne Rodzaj ochrony P0 Masa ok. 150 g Wymiary mm nformacje ogólne nformacje uzupełniające Jeśli to dotyczy danego modelu, należy uwzględnić jego świadectwo kontroli, dane i oświadczenie dotyczące zgodności oraz instrukcję obsługi. Powyższe informacje można znaleźć w witrynie

3 nformacje dodatkowe Działanie Separator posiada dwa wejścia oraz dwa wyjścia przekaźnikowe (zestyki przełączające) i może być używany jako dwukanałowy separator sygnału binarnego lub do sterowania dwupunktowego (sterowanie min/max). Do wejść można podłączyć czujniki z wyjściami tranzystorowymi PNP lub NPN oraz wyjściami typu push-pull. W przypadku czujników z wyjściami typu push-pull przełączniki lub należy ustawić w pozycji. W przypadku czujników z wyjściami typu PNP lub NPN przełączniki lub należy ustawić w pozycji. Można wybrać sposób działania czujnika: NO / w pozycji, NC / w pozycji. Dwukanałowy separator sygnału binarnego Po włączeniu tej funkcji ( w pozycji ) sygnały ze styku lub czujnika na wejściu są przesyłane do wyjścia przekaźnikowego. Rozdwojenie sygnalu (1 wejście, wyjścia) Funkcję rozdwojenia sygnału można zrealizować w następujący sposób: Przy użyciu zworki połączyć zaciski i 5. Jeden czujnik na wejściu lub. Sterowanie dwupunktowe (min/max) z funkcją pamiętania stanu Przy takim ustawieniu ( w pozycji ) informacje z obu wejść są łączone. Po włączeniu napięcia zasilania przekaźnik 1 jest zasilany do czasu aktywacji wejścia (wejście wyłączania). Wejście 1 działa jako wejście załączania. Tabela stanów (sterowanie min/max) Warunki Wejścia Wyjścia przekaźnik i Włączenie napięcia zasilania nieaktywne nieaktywne przekaźnik zasilany aktywne nieaktywne przekaźnik zasilany aktywne aktywne przekaźnik niezasilany Urządzenie zasilane aktywne przejście: nieaktywne/aktywne przejście: nieaktywne aktywne/nieaktywne wyłączanie zasilania przekaźnika włączanie zasilania przekaźnika Podłączanie czujników Połączenia czujnika Wyjście/styk NPN = 3- = 5 6- Wyjście/styk PNP = = Wyjście typu push-pull = = Działanie mikroprzełączników Funkcja Działanie przełącznika Przełącznik/pozycja Oddziaływanie czujnika na wejście wejście 1 jest aktywne, gdy obwód czujnika 1 jest zamknięty / wejście 1 jest aktywne, gdy obwód czujnika 1 jest otwarty / wejście jest aktywne, gdy obwód czujnika jest zamknięty / wejście jest aktywne, gdy obwód czujnika jest otwarty / Separator dwukanałowy lub min/max dwa niezależne kanały / funkcja min/max z zapamiętywaniem stanu / Typ czujnika wejście 1: sygnał typu»push-pull«, NO / wejście 1: PNP/NPN, NO / wejście : sygnał typu»push-pull«, NO / wejście : PNP/NPN, NO / 3

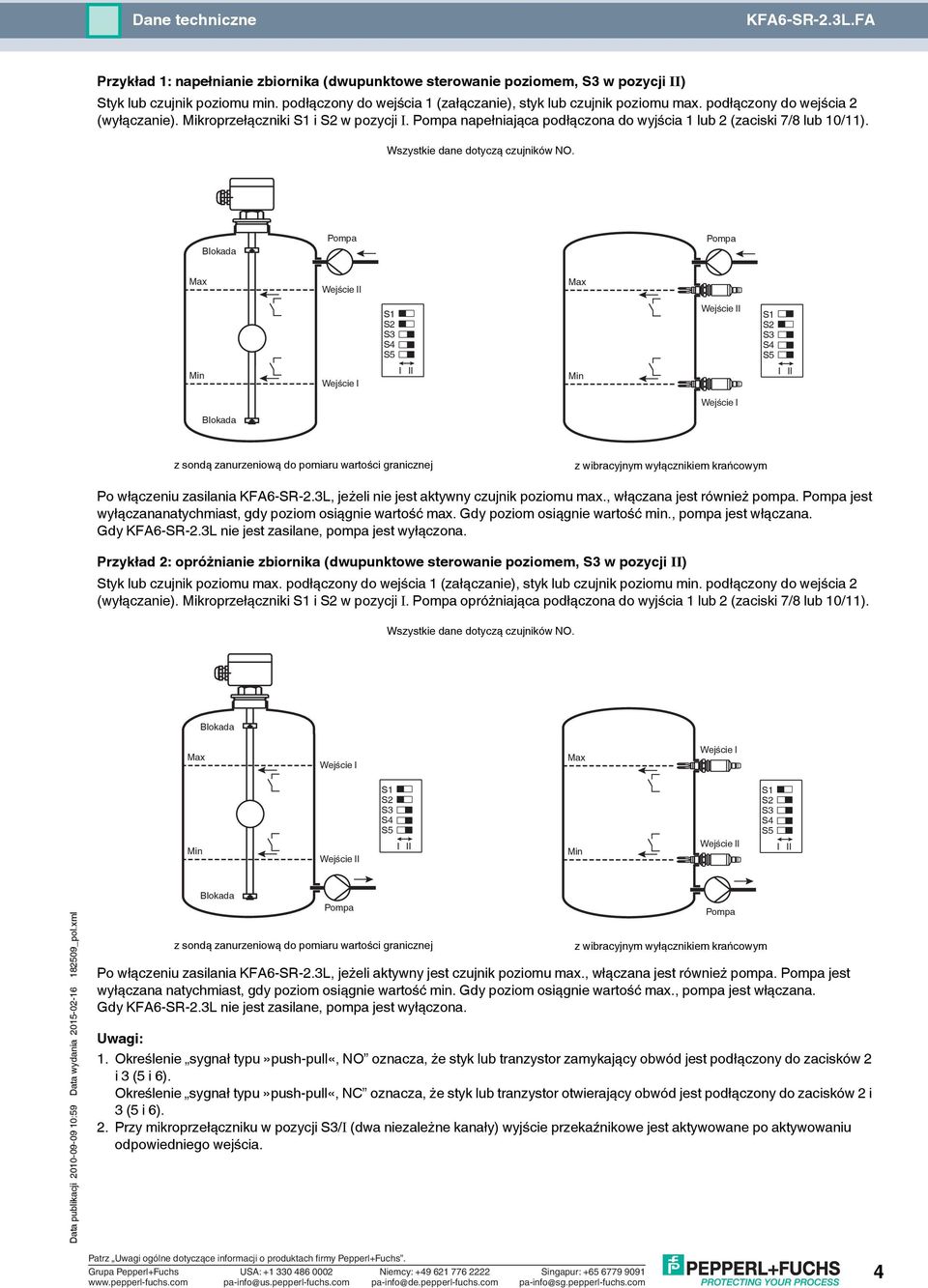

4 Przykład 1: napełnianie zbiornika (dwupunktowe sterowanie poziomem, w pozycji ) Styk lub czujnik poziomu min. podłączony do wejścia 1 (załączanie), styk lub czujnik poziomu max. podłączony do wejścia (wyłączanie). Mikroprzełączniki i w pozycji. napełniająca podłączona do wyjścia 1 lub (zaciski 7/8 lub 10/11). Wszystkie dane dotyczą czujników NO. z sondą zanurzeniową do pomiaru wartości granicznej z wibracyjnym wyłącznikiem krańcowym Po włączeniu zasilania KFA6-SR-.3L, jeżeli nie jest aktywny czujnik poziomu max., włączana jest również pompa. jest wyłączananatychmiast, gdy poziom osiągnie wartość max. Gdy poziom osiągnie wartość min., pompa jest włączana. Gdy KFA6-SR-.3L nie jest zasilane, pompa jest wyłączona. Przykład : opróżnianie zbiornika (dwupunktowe sterowanie poziomem, w pozycji ) Styk lub czujnik poziomu max. podłączony do wejścia 1 (załączanie), styk lub czujnik poziomu min. podłączony do wejścia (wyłączanie). Mikroprzełączniki i w pozycji. opróżniająca podłączona do wyjścia 1 lub (zaciski 7/8 lub 10/11). Wszystkie dane dotyczą czujników NO. z sondą zanurzeniową do pomiaru wartości granicznej Po włączeniu zasilania KFA6-SR-.3L, jeżeli aktywny jest czujnik poziomu max., włączana jest również pompa. jest wyłączana natychmiast, gdy poziom osiągnie wartość min. Gdy poziom osiągnie wartość max., pompa jest włączana. Gdy KFA6-SR-.3L nie jest zasilane, pompa jest wyłączona. Uwagi: 1. Określenie sygnał typu»push-pull«, NO oznacza, że styk lub tranzystor zamykający obwód jest podłączony do zacisków i 3 (5 i 6). Określenie sygnał typu»push-pull«, NC oznacza, że styk lub tranzystor otwierający obwód jest podłączony do zacisków i 3 (5 i 6).. Przy mikroprzełączniku w pozycji / (dwa niezależne kanały) wyjście przekaźnikowe jest aktywowane po aktywowaniu odpowiedniego wejścia. z wibracyjnym wyłącznikiem krańcowym 4

5 Ograniczenie prądu czujników w zależności od temperatury otoczenia Maksymalna wartość prądu czujników jest kontrolowana przez termiczne zabezpieczenie przed przeciążeniem urządzenia. Urządzenie określa temperaturę otoczenia i odpowiednio ogranicza prąd czujników (patrz rysunek). Zbyt wysoka temperatura otoczenia może ograniczyć funkcjonalność czujników. Uwaga Łączne natężenie w ma Wartość maksymalna przy działaniu z czujnikami Wartość maksymalna przy działaniu z 1 czujnikiem Ostrożnie! Maks. natężenie dla czujnika wynosi 100 ma Temperatura otoczenia w C 5

widok z przodu

widok z przodu Separator sygnałów binarnych Charakterystyka Konstrukcja -kanałowa bariera rozdzielająca zasilanie 30 V AC wejścia stykowe lub typu NAMUR wyjście styku przekaźnika kontrola usterki przewodu odwrotna kolejność
