1 Projekt Budowlany Branża Elektryczna Temat: Projekt instalacji ogrzewania elektrycznego budynku remizy OSP w m. Turobin Adres inwestycji: ul. Piłsudskiego Turobin Inwestor: Gmina Turobin Ul. Rynek Turobin PROJEKTOWAŁ: tech. Stanisław Studnicki upr. BGBK-VI- 8387/13/90 Pieczątka i podpis: SPRAWDZIŁ: Podpis: 1

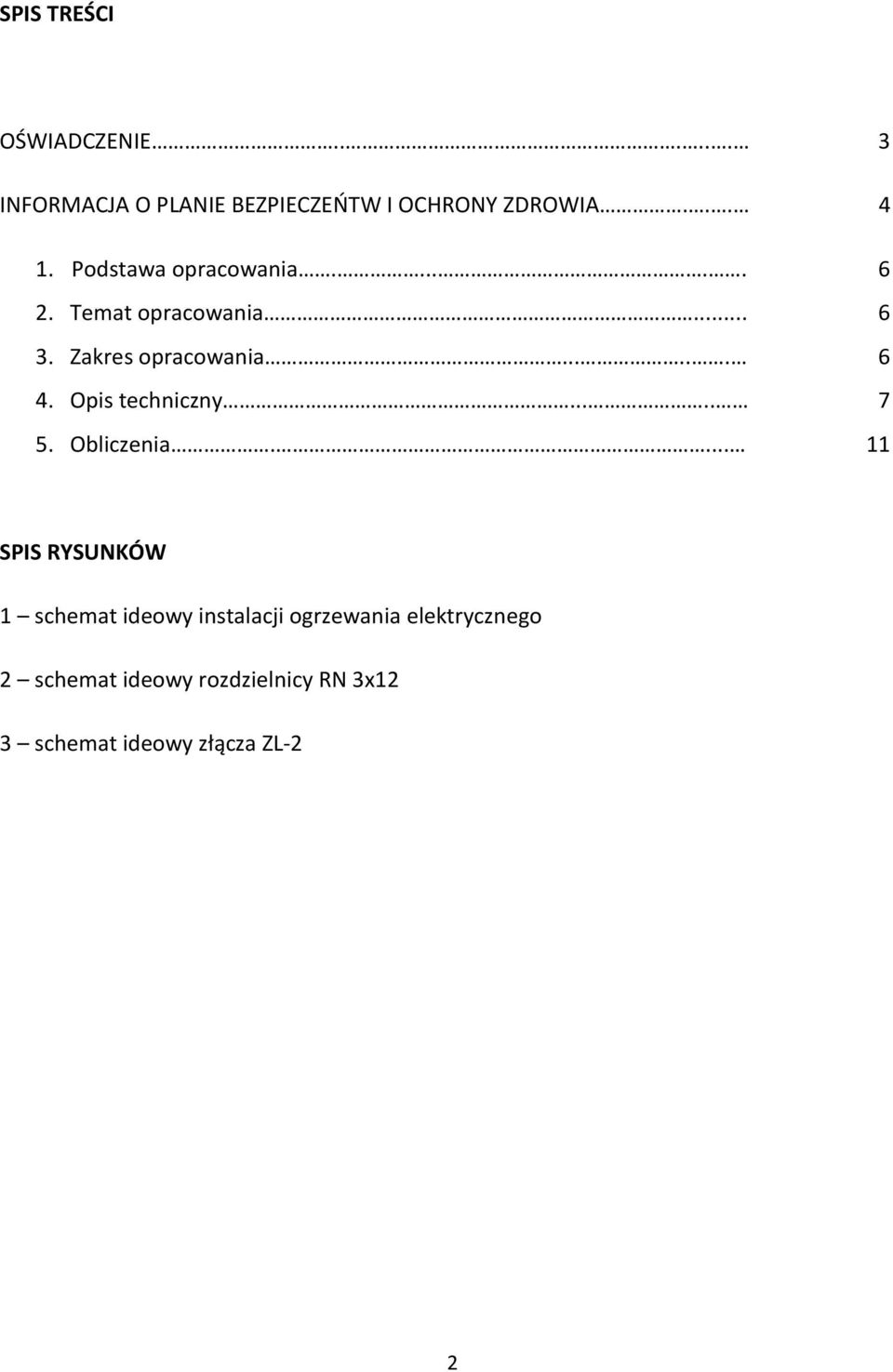

2 SPIS TREŚCI OŚWIADCZENIE INFORMACJA O PLANIE BEZPIECZEŃTW I OCHRONY ZDROWIA Podstawa opracowania Temat opracowania Zakres opracowania Opis techniczny Obliczenia SPIS RYSUNKÓW 1 schemat ideowy instalacji ogrzewania elektrycznego 2 schemat ideowy rozdzielnicy RN 3x12 3 schemat ideowy złącza ZL-2 2

3 OŚWIADCZENIE Oświadcza się, że: Projekt instalacji ogrzewania elektrycznego: TEMAT: Projekt instalacji ogrzewania elektrycznego budynku remizy OSP w m. Turobin Inwestor: Gmina Turobin ul. Rynek Turobin sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Podpis i pieczęć: 3

4 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (INFORMACJA BIOZ) Branża elektryczna TEMAT: m. Turobin Projekt instalacji ogrzewania elektrycznego budynku remizy OSP w Inwestor: Gmina Turobin ul. Rynek Turobin Projektant: Podpis i pieczęć: 4

5 Część opisowa wg 3.1. rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2004 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003 r.) 1. Zakres robót: a) według przedmiaru robót planowanej inwestycji 2. Kolejność realizacji poszczególnych obiektów: a) według harmonogramu sporządzonego przez wykonawcę 3. Wykaz istniejących obiektów budowlanych: a) według planu zagospodarowania inwestycji 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: a) brak 5. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: a) roboty elektryczne pomiarowe i rozruchowe 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: a) instruktaż bezpośredni b) zapoznanie brygad z planem BIOZ 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie: a) według aktualnych przepisów BHP. 5

6 1. Podstawa opracowania Podstawę opracowania stanowią: Niniejszy projekt opracowano na podstawie : - PT budynku część budowlana - uzgodnień branżowych i terenowych - obowiązujących norm przepisów i zarządzeń - katalogów rozwiązań typowych - zlecenia inwestora 2. Temat opracowania Tematem opracowania jest projekt wykonawczy instalacji elektrycznych w zakresie wykonanie instalacji ogrzewania elektrycznego budynku remizy OSP w m. Turobin 3. Zakres opracowania Zakres opracowania obejmuje: - zasilanie projektowanych obwodów ogrzewania - instalacje elektryczne odbiorcze: ogrzewania konwekcyjnego ochronę przeciwporażeniową 6

7 4. Opis techniczny 4.1. Zasilanie elektroenergetyczne budynku Zaprojektowane zasilanie budynku Zasilanie projektowanych obwodów ze złącza licznikowego ZL-2. - projektuje się budowę ZL-2 na ścianie przy wejściu do budynku remizy obok Wył. PPoż - przeniesienie istniejącego układu pomiarowego z budynku remizy (z pomieszczenia 7.magazynka), powiązanie z istniejącym wyłącznikiem PPoż. oraz z istniejącym WLZ do istniejącej tablicy TG-1. oraz do garażu TG-2. W przypadku braku miejsca do montażu ZL-2 należy przesunąć istniejący Wył. PPoż. - Z projektowanego ZL-2 należy wykonać WLZ do projektowanej rozdzielnicy RN3x12 przewodem YDY5x10mm 2, oraz należy powiązać z istniejącymi wlz do istn. TG-2 w garażu oraz do istn. TG-1 (7. Magazynek) w bud remizy. - Wykonanie nowej rozdzielnicy RN3x12 w korytarzu do zasilania projektowanych obwodów ogrzewania konwekcyjnego. - Wykonanie instalacji ogrzewania elektrycznego przewodami YDYp3x2,5mm 2, sterowanie YDYp3x1,5mm Rozdzielnica RN Rozdzielnica projektowana w korytarzu. Wyposażyć projektowaną rozdzielnicę RN 3x12 w wyposażenie modułowe: Wyposażenie modułowe projektowanej rozdzielnicy RN 3x12 - wyłącznik główny FR A - wyłącznik różnicowo-prądowy P302 40A/0,03A - wyłącznik nadmiarowo-prądowy S301C20A 7

8 - wyłącznik nadmiarowo-prądowy S301 C10A - wyłącznik nadmiarowo-prądowy S301 B6 - stycznik ESB40-40, I n =40A, U n =230V, - lampka kontrolna SVN Instalacja ogrzewania elektrycznego - remiza Promienniki i grzejniki konwekcyjne rozmieszczono stosownie do aranżacji pomieszczeń. Rozmieszczenie promienników, grzejników konwekcyjnych, sposób montażu pokazano na planach instalacji. Instalację zasilającą należy wykonać natynkowo w korytkach z PVC, przewodami typu YDYp 3x2,5mm 2 /750V. Obwody ogrzewania zabezpieczyć wyłącznikami nadmiarowo prądowymi typu S 301 C20A i S 301 C10A. - ogrzewanie pomieszczenia 10. służbowego z łazienką należy wykonać z wykorzystaniem istniejącej instalacji gniazdowej grzejniki podłączyć bezpośrednio do istniejących gniazd - ogrzewanie garażu OSP należy zrealizować przez podłączenie projektowanych grzejników konwekcyjnych do istniejących gniazd. - w pozostałych pomieszczeniach budynku należy wykonać projektowaną instalację ogrzewania elektrycznego w korytkach kablowych przewodem YDYp3x2,5mm 2 według planów instalacji. Zgodnie z normą PN-B-02025:1999 o obliczaniu sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i użyteczności publicznej prowadzono obliczenia. Przybliżone określenie zapotrzebowania na wymaganą moc grzewczą Q [kw] możliwe jest na podstawie znajomości metrażu ogrzewanej powierzchni mieszkalnej A [m 2 ] i wskaźnika sezonowego zapotrzebowania na ciepło q (energię końcową) do ogrzewania w standardowym sezonie ogrzewczym do pola powierzchni użytkowej ogrzewanej części budynku, gdy h < 2.6 m Q [kw] = A [m 2 ]* q [kw/ m 2 ] W pomieszczeniach gdzie h>2,6m wykorzystane zostały promienniki Dimplex QXD1500NLW obudowa biała. Montaż promienników należy wykonać na wysokości h=2,5m dodatkowo należy ustawić odpowiedni kat padania aby uzyskać optymalną wydajność cieplną. gdzie : 8

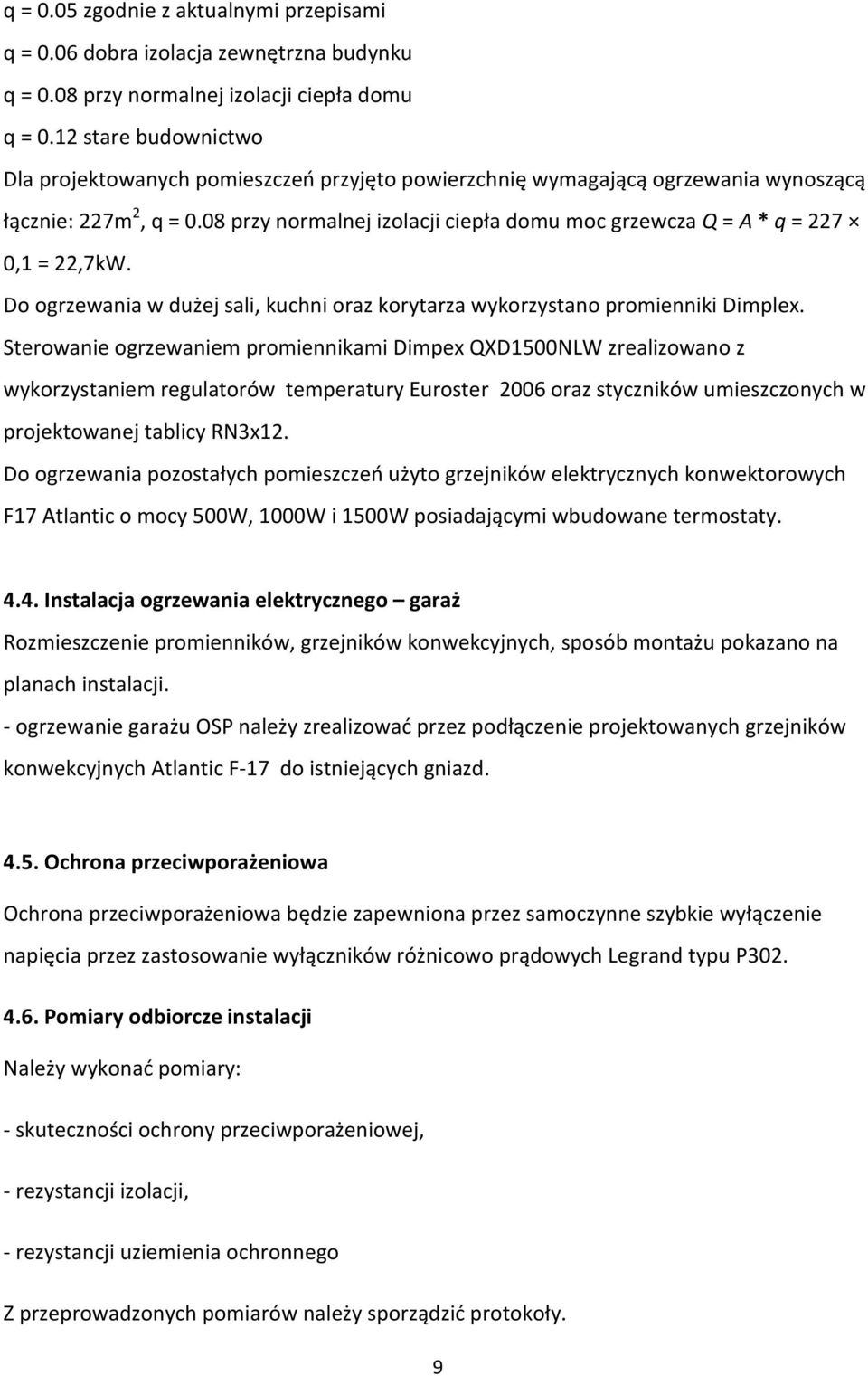

9 q = 0.05 zgodnie z aktualnymi przepisami q = 0.06 dobra izolacja zewnętrzna budynku q = 0.08 przy normalnej izolacji ciepła domu q = 0.12 stare budownictwo Dla projektowanych pomieszczeń przyjęto powierzchnię wymagającą ogrzewania wynoszącą łącznie: 227m 2, q = 0.08 przy normalnej izolacji ciepła domu moc grzewcza Q = A * q = 227 0,1 = 22,7kW. Do ogrzewania w dużej sali, kuchni oraz korytarza wykorzystano promienniki Dimplex. Sterowanie ogrzewaniem promiennikami Dimpex QXD1500NLW zrealizowano z wykorzystaniem regulatorów temperatury Euroster 2006 oraz styczników umieszczonych w projektowanej tablicy RN3x12. Do ogrzewania pozostałych pomieszczeń użyto grzejników elektrycznych konwektorowych F17 Atlantic o mocy 500W, 1000W i 1500W posiadającymi wbudowane termostaty Instalacja ogrzewania elektrycznego garaż Rozmieszczenie promienników, grzejników konwekcyjnych, sposób montażu pokazano na planach instalacji. - ogrzewanie garażu OSP należy zrealizować przez podłączenie projektowanych grzejników konwekcyjnych Atlantic F-17 do istniejących gniazd Ochrona przeciwporażeniowa Ochrona przeciwporażeniowa będzie zapewniona przez samoczynne szybkie wyłączenie napięcia przez zastosowanie wyłączników różnicowo prądowych Legrand typu P Pomiary odbiorcze instalacji Należy wykonać pomiary: - skuteczności ochrony przeciwporażeniowej, - rezystancji izolacji, - rezystancji uziemienia ochronnego Z przeprowadzonych pomiarów należy sporządzić protokoły. 9

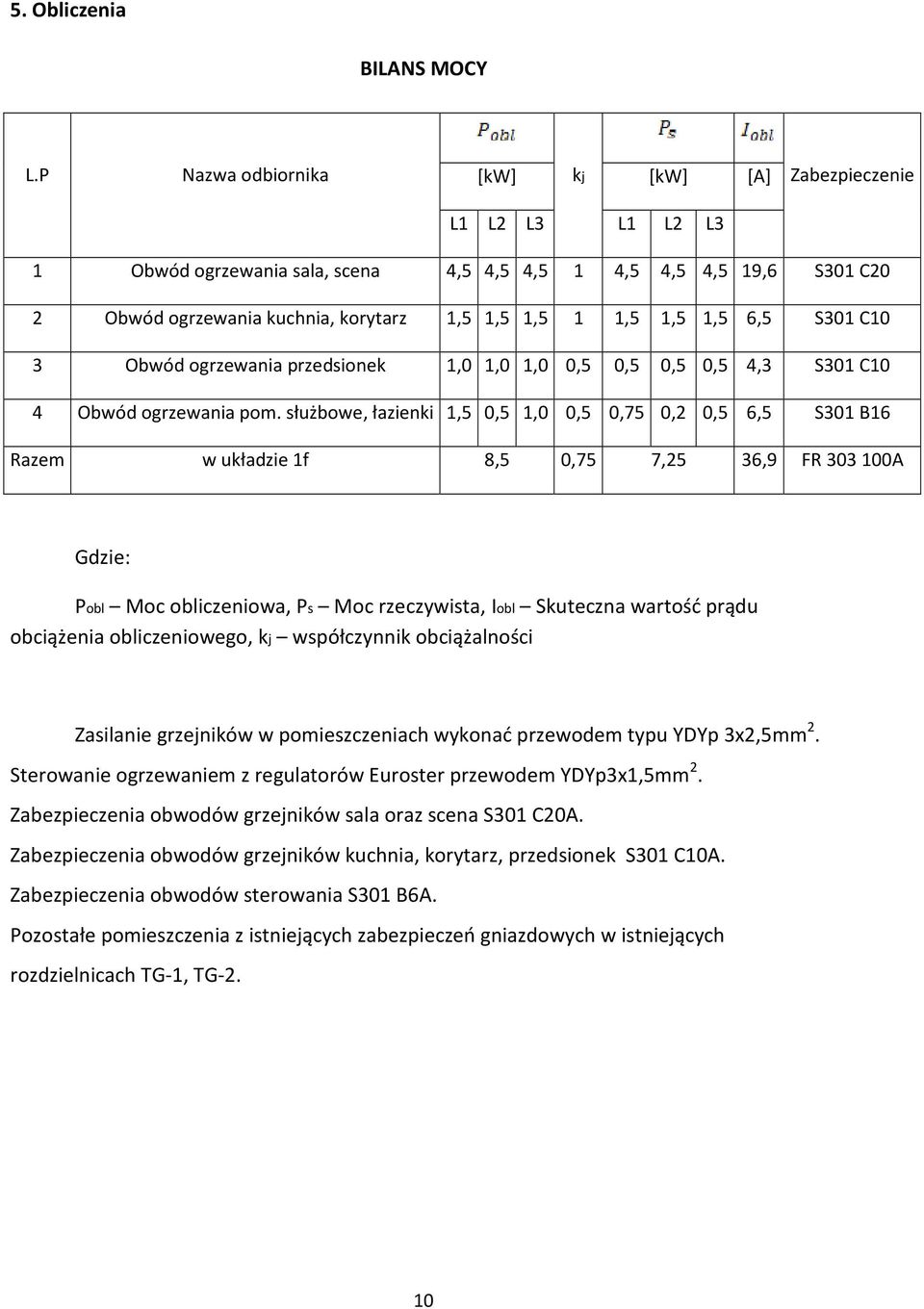

10 5. Obliczenia BILANS MOCY L.P Nazwa odbiornika kj Zabezpieczenie [kw] [kw] [A] L1 L2 L3 L1 L2 L3 1 Obwód ogrzewania sala, scena 4,5 4,5 4,5 1 4,5 4,5 4,5 19,6 S301 C20 2 Obwód ogrzewania kuchnia, korytarz 1,5 1,5 1,5 1 1,5 1,5 1,5 6,5 S301 C10 3 Obwód ogrzewania przedsionek 1,0 1,0 1,0 0,5 0,5 0,5 0,5 4,3 S301 C10 4 Obwód ogrzewania pom. służbowe, łazienki 1,5 0,5 1,0 0,5 0,75 0,2 0,5 6,5 S301 B16 Razem w układzie 1f 8,5 0,75 7,25 36,9 FR A Gdzie: Pobl Moc obliczeniowa, Ps Moc rzeczywista, Iobl Skuteczna wartość prądu obciążenia obliczeniowego, kj współczynnik obciążalności Zasilanie grzejników w pomieszczeniach wykonać przewodem typu YDYp 3x2,5mm 2. Sterowanie ogrzewaniem z regulatorów Euroster przewodem YDYp3x1,5mm 2. Zabezpieczenia obwodów grzejników sala oraz scena S301 C20A. Zabezpieczenia obwodów grzejników kuchnia, korytarz, przedsionek S301 C10A. Zabezpieczenia obwodów sterowania S301 B6A. Pozostałe pomieszczenia z istniejących zabezpieczeń gniazdowych w istniejących rozdzielnicach TG-1, TG-2. 10

11 Uwagi końcowe: W całej instalacji należy stosować przewody na napięcie 750V. Całość robót wykonać zgodnie z obowiązującymi przepisami, normami i katalogami rozwiązań typowych. Niniejszy opis techniczny stanowi integralną część projektu technicznego. Wszelkie zmiany należy nanieść powykonawczo. Po zakończeniu robót, a przed oddaniem instalacji do eksploatacji należy wykonać pomiary elektryczne dotyczące: - rezystancji izolacji - rezystancji uziemienia - skuteczności ochrony przeciwporażeniowej Wyniki pomiarów zaprotokołować i protokoły przekazać inwestorowi. Zgodnie z obowiązującymi przepisami: Stosowanie materiałów - ustawa z dnia 7 lipca 1994r. Prawo Budowlane - Zarządzenie Dyrektora Centrum Badań i Certyfikacji z dnia 20 maja 1994r. W sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłoszenia do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem. - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. W sprawie aprobaty i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr.10). Biorąc pod uwagę przytoczone wyżej fakty należy przestrzegać w sposób bezwzględny i stosować materiały (wyroby) dopuszczalne do obrotu i stosowania w budownictwie. A więc posiadające: - Certyfikat na znak bezpieczeństwa, wykazujący, że zapewniono zgodność z kryteriami technicznym określonym na podstawie Polskich Norm, aprobat technicznych oraz właściwości przepisów i dokumentów technicznych. - Deklarację zgodności lub certyfikat zgodności z Polską Normą czy też aprobatą techniczną w przypadku wyrobów, na które nie ustanowiono Polskiej Normy. 11
