1 PROJEKT WYKONAWCZY HALI WIDOWISKOWO-SPORTOWEJ LEGIONOWO UL. CHROBREGO działka nr. 49/33 KONSTRUKCJE ŻELBETOWE TOM I INWESTOR: GMINA MIASTO LEGIONOWO UL. PIŁSUDSKIEGO LEGIONOWO PROJEKTANT: Konstrukcja: mgr inż. Daniel Florczak nr upr. UAN 8386/110/89 Biuro Inżynierskie (0-62) tel. kom EGZ. 1/5 LIPIEC 2008

PIŁSUDSKIEGO 3 05-120 LEGIONOWO PROJEKTANT: Konstrukcja: mgr inż.

2 ZAWARTOŚĆ OPRACOWANIA PROJEKTU WYKONAWCZEGO KONSTRUKCJE ŻELBETOWE TOM I 1. STRONA TYTUŁOWA str. nr 1 2. ZAWARTOŚĆ OPRACOWANIA str. nr 2 3. OPIS TECHNICZNY str. nr CZĘŚĆ GRAFICZNA str. nr Konstrukcje żelbetowe rzut fundamentów rys. nr PW 1 - Konstrukcje żelbetowe rzut parteru rys. nr PW 2 - Konstrukcje żelbetowe rzut piętra rys. nr PW 3 - Konstrukcje żelbetowe rzut parteru-podciąg rys. nr PW 4 - Konstrukcje żelbetowe rzut piętra-podciąg rys. nr PW 5 - Konstrukcje żelbetowe rzut stropu rys. nr PW 6 - Konstrukcje żelbetowe rzut trybun, przekroje G-G; 6-6 rys. nr PW 7 - Konstrukcje żelbetowe, przekroje A-A; F-F rys. nr PW 8 - Konstrukcje żelbetowe, przekroje 1-1; 4-4 rys. nr PW 9-2-

nr PW 3 - Konstrukcje żelbetowe rzut parteru-podciąg rys. nr PW 4 - Konstrukcje żelbetowe rzut piętra-podciąg rys. nr PW 5 - Konstrukcje żelbetowe rzut stropu rys.

3 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO KONSTRUKCJI ŻELBETOWYCH 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy konstrukcji żelbetowych budynku hali widowiskowo- sportowej w Legionowie. 2. Podstawa opracowania 1. P.B. konstrukcji 4. Dane ogólne hali głównej 4.1. Wymiary osiowe 52,50 x 53,45 m 4.2. Wysokość hali - 15,30 m 5. Opis techniczny konstrukcji żelbetowych 5.1 Konstrukcja holu wejściowego Projektuje się hol wejściowy o konstrukcji mieszanej: stalowej i żelbetowej. Ściany nośne, słupy i stropy zaprojektowano jako elementy żelbetowe wylewane na mokro z betonu B 30, B 35 zbrojone stalą A-III i A-I. Konstrukcję nośną dachu nad holem głównym oraz podciągi na poziomie parteru pod oparcie stropu siłowni projektuje się stalowe pełnościenne. Stal kształtowa gorącowalcowana gatunku S235JRG Konstrukcja części hotelowej Projektuje się część hotelową o konstrukcji mieszanej: stalowej i żelbetowej. Konstrukcję nośną przyziemia i I piętra stanowią ramy i stropy żelbetowe wylewane na mokro z betonu B 30 zbrojone stalą A-III i A-I. Konstrukcję nośną dachu nad częścią hotelową projektuje się z wiązarów stalowych kratowych z rur kwadratowych. Stal kształtowa gorącowalcowana gatunku S235JRG Konstrukcja trybun Konstrukcję trybun projektuje się jako żelbetową wylewaną na mokro z betonu B 30, B 35 zbrojone stalą A-III i A-I. Przyjęto układ konstrukcyjny ramowy o rozstawie a = 3,75 m. Pomiędzy ramami przewidziano belki podłużne usztywniające żelbetowe i stalowe. Na ramach projektuje się płyty żelbetowe trybun i holu górnego gr. 12 cm 5.4 Konstrukcja fundamentów Projektuje się fundamenty żelbetowe wylewane na mokro z betonu B 25 i B 30 zbrojone stalą A-III i A-I. Pod słupy hali głównej, trybuny, układy ramowe części hotelowej oraz słupy w holu wejściowym przewiduje się stopy żelbetowe, natomiast pod ściany żelbetowe oraz klatki schodowe projektuje się ławy fundamentowe. Głębokość posadowienia stóp i ław fundamentowy: -1,60 m; -1,80 m, - 2,20 m poniżej poziomu zera posadzki hali. Pod ławami i stopami fundamentowymi przewidziano warstwę podbetonu gr. 10 cm ( B10 ). 5.5 Konstrukcja klatek schodowych Projektuje się 2 typy klatek schodowych: W części hotelowej oraz w holu głównym przewiduje się klatki schodowe oraz trzony windowe żelbetowe wylewane na mokro z betonu B 30 zbrojone stalą A-III i A-I. Na zewnątrz hali głównej projektuje się klatki schodowe o konstrukcji stalowej ze stali kształtowej z profili gorącowalcowanych gatunku S235JRG

Dane ogólne hali głównej 4.1. Wymiary osiowe 52,50 x 53,45 m 4.2. Wysokość hali - 15,30 m 5. Opis techniczny konstrukcji żelbetowych 5.

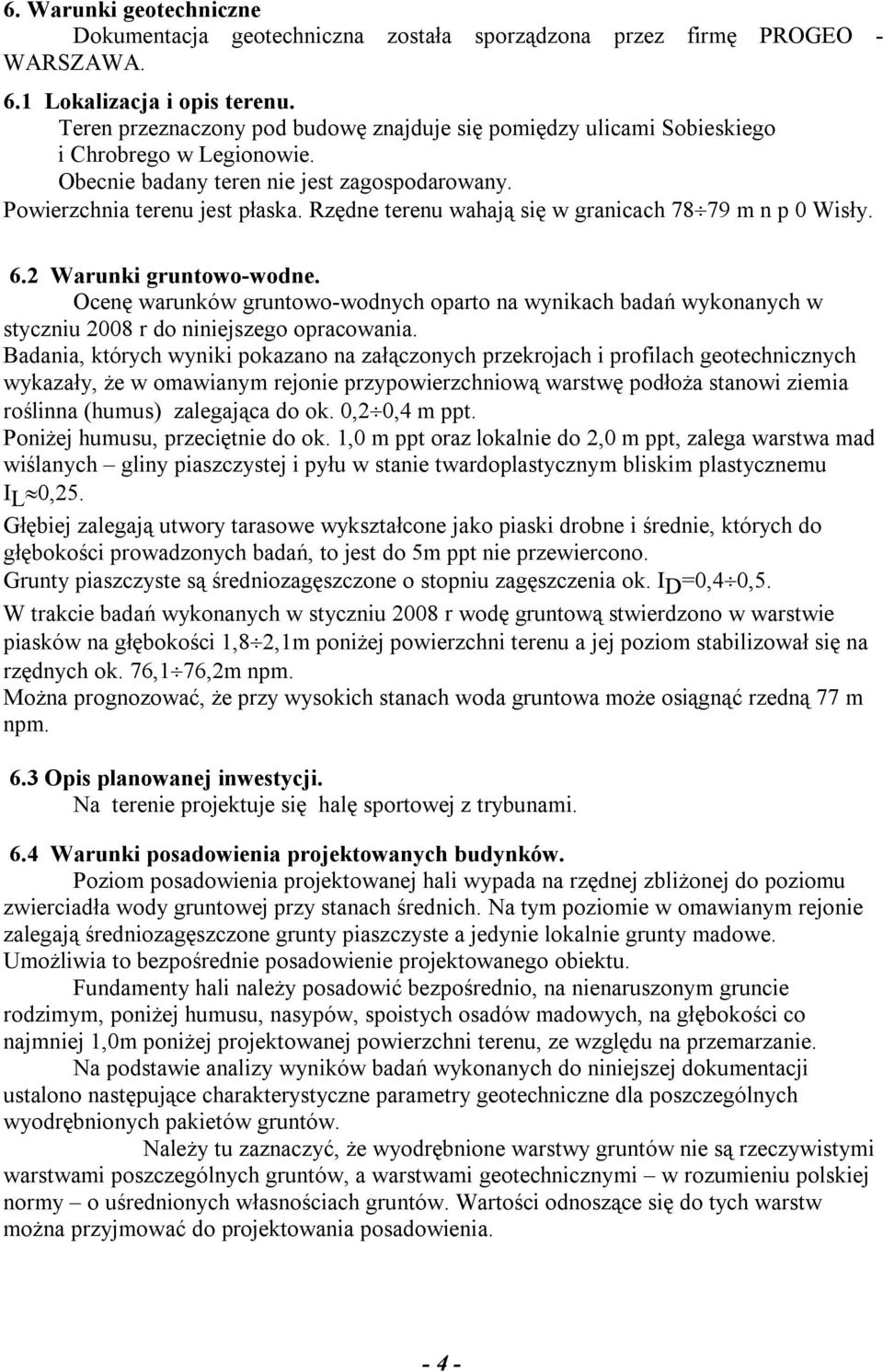

4 6. Warunki geotechniczne Dokumentacja geotechniczna została sporządzona przez firmę PROGEO - WARSZAWA. 6.1 Lokalizacja i opis terenu. Teren przeznaczony pod budowę znajduje się pomiędzy ulicami Sobieskiego i Chrobrego w Legionowie. Obecnie badany teren nie jest zagospodarowany. Powierzchnia terenu jest płaska. Rzędne terenu wahają się w granicach m n p 0 Wisły. 6.2 Warunki gruntowo-wodne. Ocenę warunków gruntowo-wodnych oparto na wynikach badań wykonanych w styczniu 2008 r do niniejszego opracowania. Badania, których wyniki pokazano na załączonych przekrojach i profilach geotechnicznych wykazały, że w omawianym rejonie przypowierzchniową warstwę podłoża stanowi ziemia roślinna (humus) zalegająca do ok. 0,2 0,4 m ppt. Poniżej humusu, przeciętnie do ok. 1,0 m ppt oraz lokalnie do 2,0 m ppt, zalega warstwa mad wiślanych gliny piaszczystej i pyłu w stanie twardoplastycznym bliskim plastycznemu I L 0,25. Głębiej zalegają utwory tarasowe wykształcone jako piaski drobne i średnie, których do głębokości prowadzonych badań, to jest do 5m ppt nie przewiercono. Grunty piaszczyste są średniozagęszczone o stopniu zagęszczenia ok. I D =0,4 0,5. W trakcie badań wykonanych w styczniu 2008 r wodę gruntową stwierdzono w warstwie piasków na głębokości 1,8 2,1m poniżej powierzchni terenu a jej poziom stabilizował się na rzędnych ok. 76,1 76,2m npm. Można prognozować, że przy wysokich stanach woda gruntowa może osiągnąć rzedną 77 m npm. 6.3 Opis planowanej inwestycji. Na terenie projektuje się halę sportowej z trybunami. 6.4 Warunki posadowienia projektowanych budynków. Poziom posadowienia projektowanej hali wypada na rzędnej zbliżonej do poziomu zwierciadła wody gruntowej przy stanach średnich. Na tym poziomie w omawianym rejonie zalegają średniozagęszczone grunty piaszczyste a jedynie lokalnie grunty madowe. Umożliwia to bezpośrednie posadowienie projektowanego obiektu. Fundamenty hali należy posadowić bezpośrednio, na nienaruszonym gruncie rodzimym, poniżej humusu, nasypów, spoistych osadów madowych, na głębokości co najmniej 1,0m poniżej projektowanej powierzchni terenu, ze względu na przemarzanie. Na podstawie analizy wyników badań wykonanych do niniejszej dokumentacji ustalono następujące charakterystyczne parametry geotechniczne dla poszczególnych wyodrębnionych pakietów gruntów. Należy tu zaznaczyć, że wyodrębnione warstwy gruntów nie są rzeczywistymi warstwami poszczególnych gruntów, a warstwami geotechnicznymi w rozumieniu polskiej normy o uśrednionych własnościach gruntów. Wartości odnoszące się do tych warstw można przyjmować do projektowania posadowienia

Rzędne terenu wahają się w granicach 78 79 m n p 0 Wisły. 6.2 Warunki gruntowo-wodne. Ocenę warunków gruntowo-wodnych oparto na wynikach badań wykonanych w styczniu 2008 r do niniejszego opracowania.

5 I - Ziemia roślinna, nasypy II Gliny piaszczyste i pyły (pl) Grunty te oceniono jako nie nadające się na podłoże pod fundamenty budowli i parametrów nie określano IIIa Piaski drobne (szg) -kąt tarcia wewnętrznego Φ = 31 -ciężar objętościowy ρ = 17,0 kn/m 3 -ciężar objętościowy z uwzględnieniem wyporu wody ρ' = 10,0 kn/m 3 -spójność c = 0,0 -moduł ściśliwości M o = 65 Mpa Dopuszczalny nacisk na grunt wyznacza podany niżej wzór, wyprowadzony według normy PN-B (wzór Z1-10) przy uwzględnieniu podanych wyżej cech podłoża, współczynnika materiałowego γ=0,9 oraz współczynnika korekcyjnego m=0,81. Wzór określający dopuszczalne naciski fundamentów posadowionych w warstwie piasków drobnych (III) jest następujący: gdzie : B B (1) q d = m*q f = 182* 1+ 15, * D min + 39* 1 025, * B L L qd= m*qf - dopuszczalny nacisk na grunt w kpa, Dmin - zagłębienie spodu fundamentu liczone od najniższego przyległego naziomu, np. od projektowanej powierzchni terenu, dna zagłębienia technologicznego, itp. w metrach, B i L - szerokość i długość fundamentu w metrach. Przy projektowania fundamentów pasmowych (ław) posadowionych w rejonie zalegania gruntów piaszczystych zgodnie ze zmianą 1 do PN-B opublikowaną w Biuletynie PKNMiJ nr 2/88, dopuszczalny nacisk na grunt wyraża podany wzór (2): (2) q d = m*q f =215*D min + 53*B gdzie oznaczenia : qd = m*qf, Dmin i B są takie same jak we wzorze (1). Średnie obliczeniowe obciążenie fundamentu nie powinno przekraczać dopuszczalnego nacisku na grunt, to znaczy spełniać warunek: qrs< qd= m*qf - 5 -

grunt wyznacza podany niżej wzór, wyprowadzony według normy PN-B-03020 (wzór Z1-10) przy uwzględnieniu podanych wyżej cech podłoża, współczynnika materiałowego γ=0,9 oraz współczynnika korekcyjnego

6 6.5 Wnioski i zalecenia Warunki posadowienia projektowanej hali sportowej można ogólnie określić jako korzystne. W podłożu poniżej projektowanego poziomu posadowienia zalegają średniozagęszczone piaski a więc grunty o wystarczającej nośności i niewielkiej odkształcalności W przypadku natrafienia w poziomie posadowienia na humus, nasypy, grunty spoiste w stanie plastycznym lub grunty organiczne należy je wybrać i zastąpić warstwą nasypu budowlanego lub chudym betonem Ze względu na możliwość podnoszenia się poziomu wody gruntowej do rzędnej ok. 77m npm nie zaleca się wykonywania pomieszczeń zagłębionych poniżej tego poziomu. Pomieszczenia lub instalacje położone głębiej należy wykonywać jako szczelne, w formie wanny Gdyby zachodziła potrzeba prowadzenia prac poniżej poziomu wody gruntowej należy zastosować odwodnienie studniami depresyjnymi lub igłofiltrami. Do projektowania odwodnienia można wstępnie przyjmować współczynnik filtracji k = 0,5 1*10-2 m/s Roboty ziemne i fundamentowe należy wykonywać zgodnie z normą PN-B oraz wytycznymi podanymi w opracowaniu ITB: "Warunki techniczne wykonania i odbioru robót budowlano-montażowych" tom 1, część 1, wydanym przez Arkady w 1989r Zgodnie z klasyfikacją przedstawioną w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, opublikowanym w Dzienniku Ustaw nr 126 z 8 października 1998 projektowany obiekt należy do drugiej kategorii geotechnicznej i posadowiony będzie w prostych warunkach gruntowych. Czerwiec 2008 r Opracował: inż. Tomasz Łukowski Projektant: mgr inż. Daniel Florczak - 6 -

2 W przypadku natrafienia w poziomie posadowienia na humus, nasypy, grunty spoiste w stanie plastycznym lub grunty organiczne należy je wybrać i zastąpić warstwą nasypu budowlanego lub chudym betonem.
