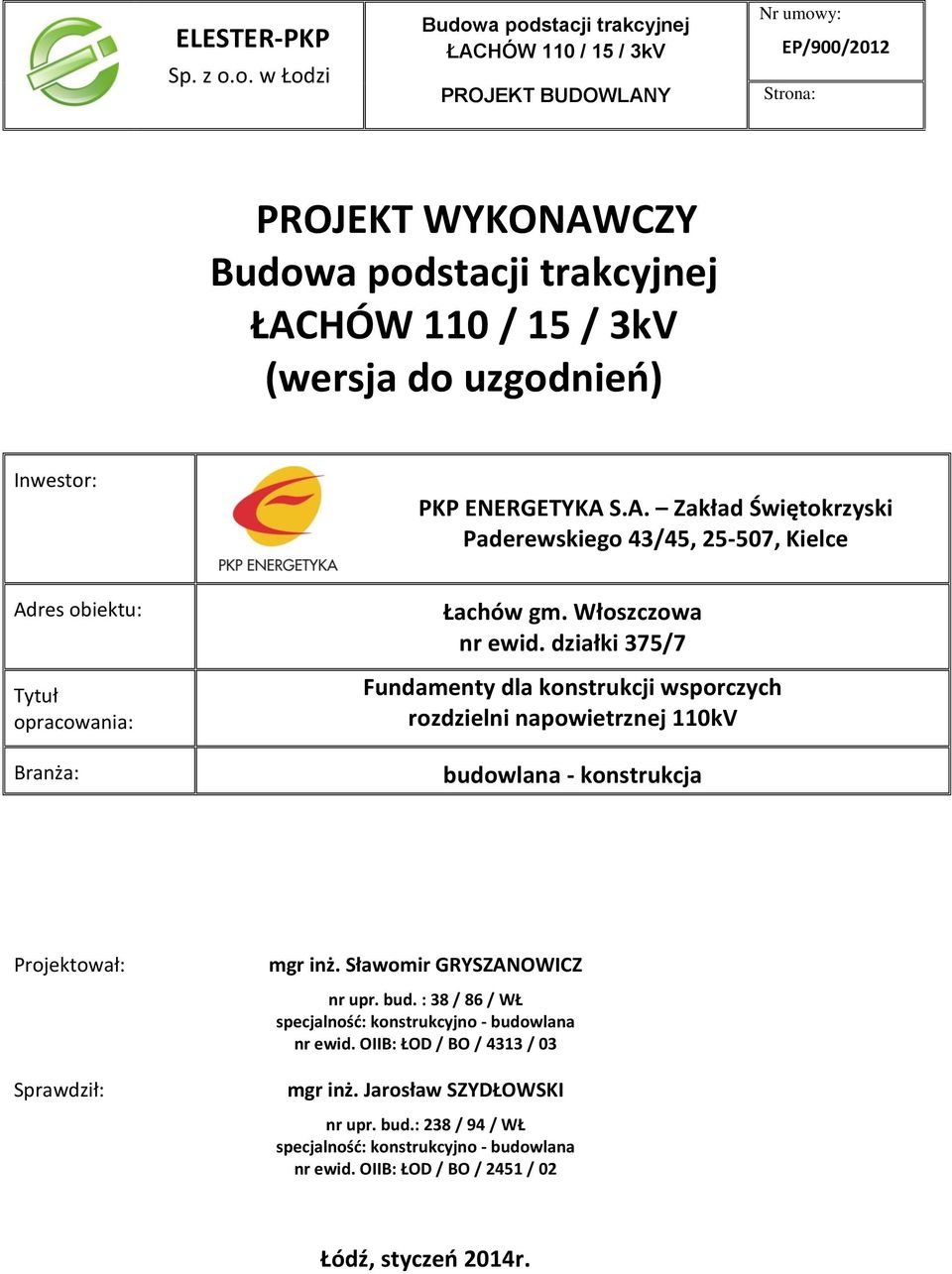

1 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: PROJEKT WYKONAWCZY Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV (wersja do uzgodnień) Inwestor: PKP ENERGETYKA S.A. Zakład Świętokrzyski Paderewskiego 43/45, , Kielce Adres obiektu: Tytuł opracowania: Branża: Łachów gm. Włoszczowa nr ewid. działki 375/7 Fundamenty dla konstrukcji wsporczych rozdzielni napowietrznej 110kV budowlana - konstrukcja Projektował: mgr inż. Sławomir GRYSZANOWICZ nr upr. bud. : 38 / 86 / WŁ specjalność: konstrukcyjno - budowlana nr ewid. OIIB: ŁOD / BO / 4313 / 03 Sprawdził: mgr inż. Jarosław SZYDŁOWSKI nr upr. bud.: 238 / 94 / WŁ specjalność: konstrukcyjno - budowlana nr ewid. OIIB: ŁOD / BO / 2451 / 02 Łódź, styczeń 2014r.

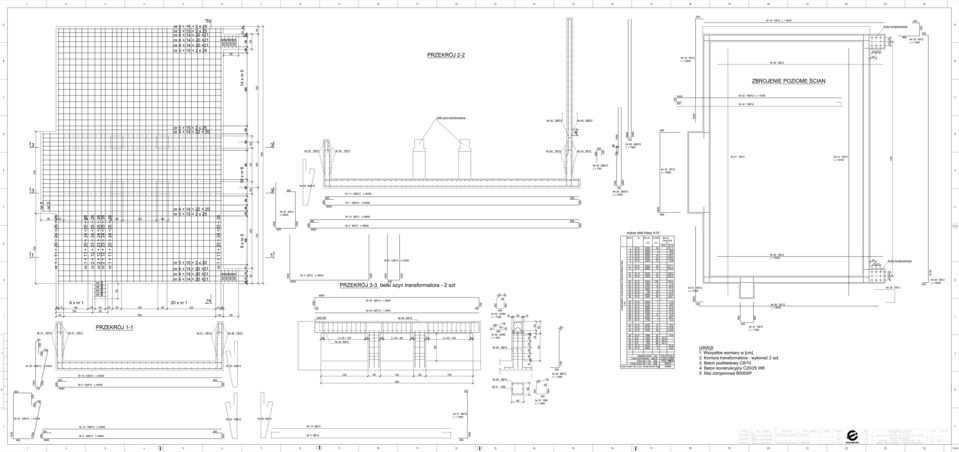

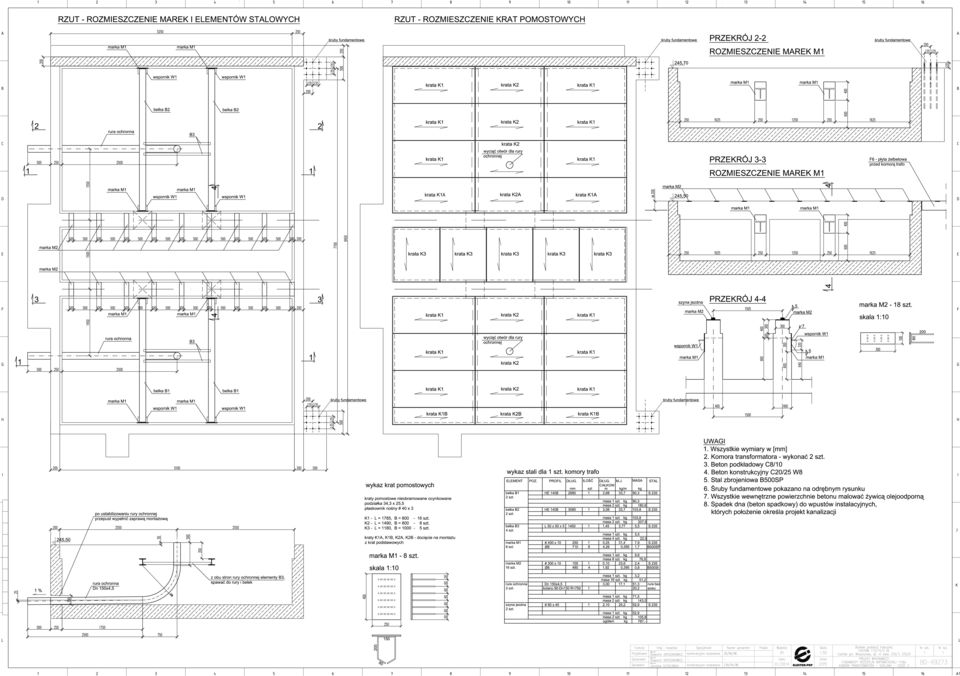

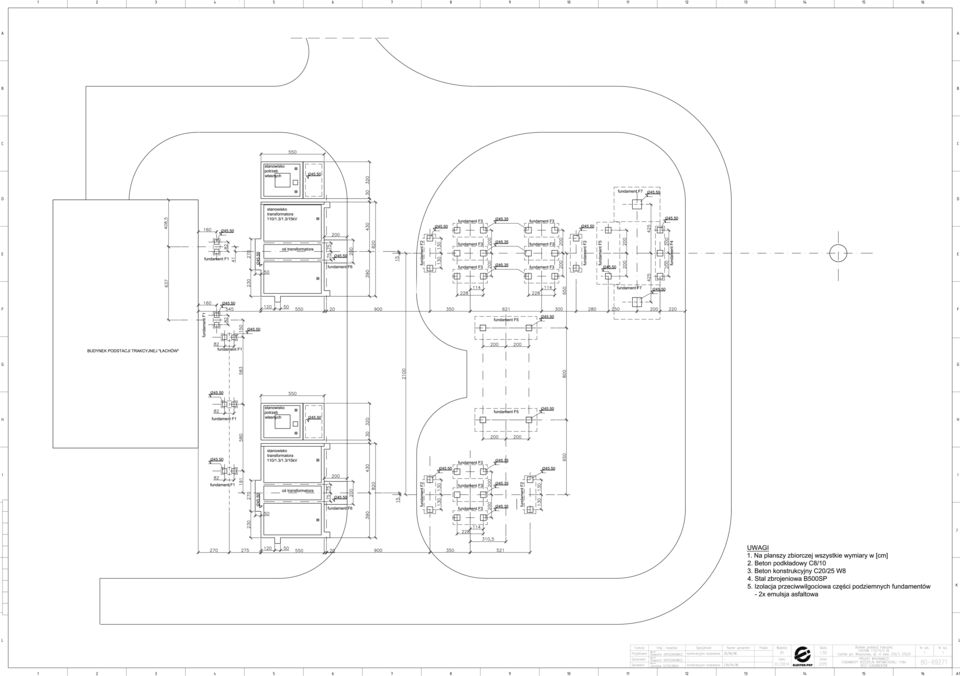

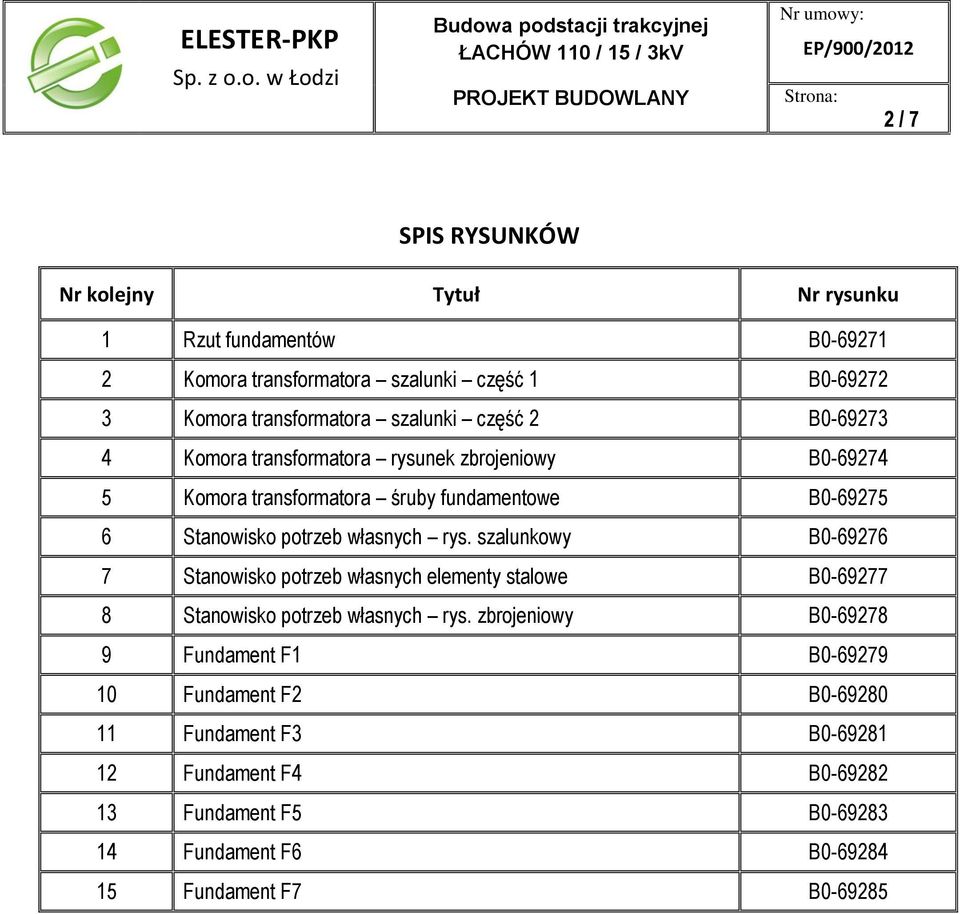

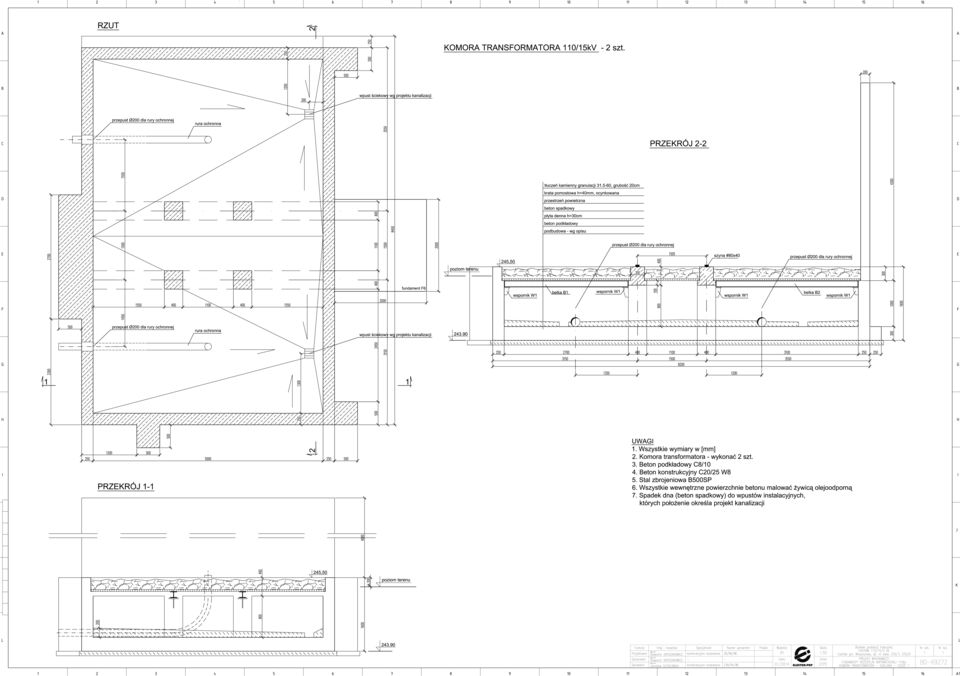

2 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 2 / 7 SPIS RYSUNKÓW Nr kolejny Tytuł Nr rysunku 1 Rzut fundamentów B Komora transformatora szalunki część 1 B Komora transformatora szalunki część 2 B Komora transformatora rysunek zbrojeniowy B Komora transformatora śruby fundamentowe B Stanowisko potrzeb własnych rys. szalunkowy B Stanowisko potrzeb własnych elementy stalowe B Stanowisko potrzeb własnych rys. zbrojeniowy B Fundament F1 B Fundament F2 B Fundament F3 B Fundament F4 B Fundament F5 B Fundament F6 B Fundament F7 B

3 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 3 / 7 1. Dane ogólne Podstawa opracowania. OPIS TECHNICZNY Podstawą opracowania są : - Umowa ze Zleceniodawcą, to jest firmą ELESTER - PKP Spółka z o.o. - Projekt budowlany architektury opracowany przez mgr inż. arch. Agnieszkę Siuda w grudniu 2013 r. - Mapa do celów projektowych w skali 1 :500 - Wytyczne i uzgodnienia branżowe - Opinia geotechniczna wraz z dokumentacją badań podłoża gruntowego opracowana w czerwcu 2013 r. przez mgr inż. Marcina Żabińskiego i mgr Piotra Janiszewskiego - Uzgodnienia funkcjonalne i materiałowe z Inwestorem, zawarte w szczegółowej koncepcji budowlanej - Obowiązujące normy i przepisy budowlane, a w szczególności : PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia zmienne i technologiczne. PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. wraz z Az Zmiana do PN. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. wraz z Az Zmiana do PN. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03264:2002. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie Przedmiot i zakres opracowania. Przedmiotem opracowania są fundamenty dla stalowych konstrukcji wsporczych dla osprzętu podstacji trakcyjnej. Opracowanie podaje rozwiązania konstrukcyjne w fazie projektu wykonawczego Lokalizacja. Projektowany obiekt będzie zlokalizowany na terenie działki numer ewidencyjny gruntu 375/7, położonej we wsi Łachów, gmina Włoszczowa. Budynek technologiczny podstacji trakcyjnej usytuowano w układzie szczytowym względem sąsiadującej od strony północnej drogi gminnej, w odległości ~ 22,0 m od jej krawędzi.

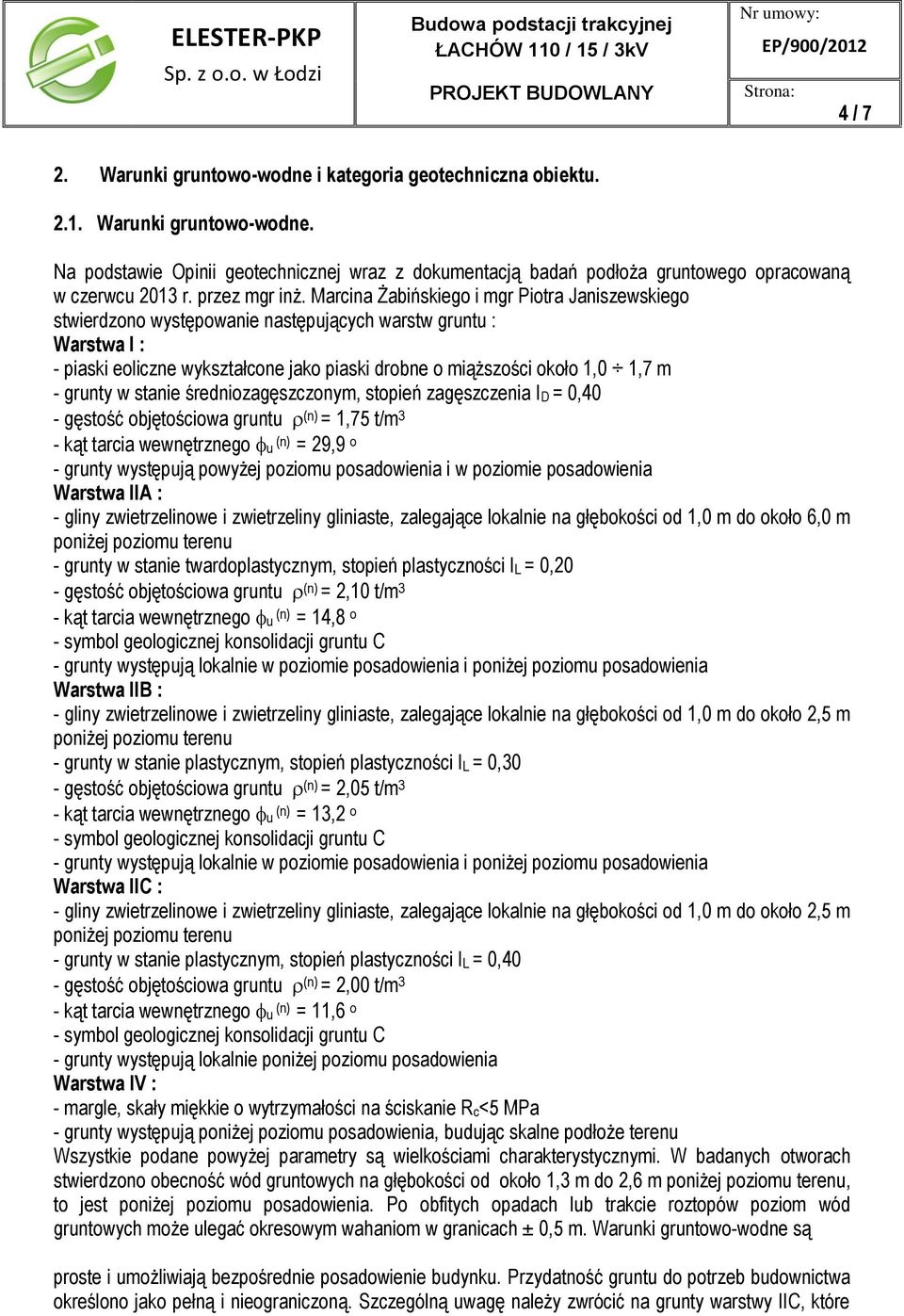

4 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 4 / 7 2. Warunki gruntowo-wodne i kategoria geotechniczna obiektu Warunki gruntowo-wodne. Na podstawie Opinii geotechnicznej wraz z dokumentacją badań podłoża gruntowego opracowaną w czerwcu 2013 r. przez mgr inż. Marcina Żabińskiego i mgr Piotra Janiszewskiego stwierdzono występowanie następujących warstw gruntu : Warstwa I : - piaski eoliczne wykształcone jako piaski drobne o miąższości około 1,0 1,7 m - grunty w stanie średniozagęszczonym, stopień zagęszczenia ID = 0,40 - gęstość objętościowa gruntu (n) = 1,75 t/m 3 - kąt tarcia wewnętrznego u (n) = 29,9 o - grunty występują powyżej poziomu posadowienia i w poziomie posadowienia Warstwa IIA : - gliny zwietrzelinowe i zwietrzeliny gliniaste, zalegające lokalnie na głębokości od 1,0 m do około 6,0 m poniżej poziomu terenu - grunty w stanie twardoplastycznym, stopień plastyczności IL = 0,20 - gęstość objętościowa gruntu (n) = 2,10 t/m 3 - kąt tarcia wewnętrznego u (n) = 14,8 o - symbol geologicznej konsolidacji gruntu C - grunty występują lokalnie w poziomie posadowienia i poniżej poziomu posadowienia Warstwa IIB : - gliny zwietrzelinowe i zwietrzeliny gliniaste, zalegające lokalnie na głębokości od 1,0 m do około 2,5 m poniżej poziomu terenu - grunty w stanie plastycznym, stopień plastyczności IL = 0,30 - gęstość objętościowa gruntu (n) = 2,05 t/m 3 - kąt tarcia wewnętrznego u (n) = 13,2 o - symbol geologicznej konsolidacji gruntu C - grunty występują lokalnie w poziomie posadowienia i poniżej poziomu posadowienia Warstwa IIC : - gliny zwietrzelinowe i zwietrzeliny gliniaste, zalegające lokalnie na głębokości od 1,0 m do około 2,5 m poniżej poziomu terenu - grunty w stanie plastycznym, stopień plastyczności IL = 0,40 - gęstość objętościowa gruntu (n) = 2,00 t/m 3 - kąt tarcia wewnętrznego u (n) = 11,6 o - symbol geologicznej konsolidacji gruntu C - grunty występują lokalnie poniżej poziomu posadowienia Warstwa IV : - margle, skały miękkie o wytrzymałości na ściskanie Rc<5 MPa - grunty występują poniżej poziomu posadowienia, budując skalne podłoże terenu Wszystkie podane powyżej parametry są wielkościami charakterystycznymi. W badanych otworach stwierdzono obecność wód gruntowych na głębokości od około 1,3 m do 2,6 m poniżej poziomu terenu, to jest poniżej poziomu posadowienia. Po obfitych opadach lub trakcie roztopów poziom wód gruntowych może ulegać okresowym wahaniom w granicach ± 0,5 m. Warunki gruntowo-wodne są proste i umożliwiają bezpośrednie posadowienie budynku. Przydatność gruntu do potrzeb budownictwa określono jako pełną i nieograniczoną. Szczególną uwagę należy zwrócić na grunty warstwy IIC, które

5 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 5 / 7 w stanie naturalnym są gruntami nośnymi (wymiarowanie fundamentów przeprowadzono dla parametrów gruntów IIC), natomiast w przypadku naruszenia ich struktury wewnętrznej znacznemu osłabieniu ulegają właściwości fizyko-mechaniczne tych gruntów. Wszystkie prace ziemne w obrębie tych gruntów i nieznacznie powyżej poziomu ich zalegania (to jest lokalnie w poziomie posadowienia) należy wykonywać w miarę możliwości bez użycia ciężkiego sprzętu Kategoria geotechniczna. Zgodnie z obowiązującym Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dziennik Ustaw Nr 2012, poz. 463), stwierdza się co następuje : Projektowane obiekty charakteryzują się prostymi schematami pracy statycznej. Układy konstrukcyjne konstrukcji stalowych wykazują mały lub stosunkowo niewielki stopień wrażliwości na różnice osiadań podpór. Przeniesienie obciążeń na podłoże gruntowe realizowane będzie w nieskomplikowany sposób poprzez fundamenty w postaci zbrojonych ław lub stóp fundamentowych. Fundamentowanie projektowanych obiektów przyjęto na głębokościach około 1,00 m poniżej rzędnych przyległego terenu. Jedynie stanowisko transformatora i stanowisko potrzeb własnych posadowiono ze względów technologicznych na poziomie poniżej poziomu terenu. W poziomie posadowienia występują grunty rodzime nośne w postaci glin zwietrzelinowych i zwietrzelin gliniastych stanie twardoplastycznym i plastycznym. Grunty te nadają się do fundamentowania bezpośredniego. Nienośne grunty organiczne zalegają na omawianym terenie do głębokości około 0,4 m poniżej poziomu terenu. Opisane warunki gruntowe należy określić jako proste. Kategorię geotechniczną obiektu z uwagi na opisane rozwiązania projektowe, realizowane w prostych warunkach gruntowych, ustala się jako drugą, a wykonane rozpoznanie jakościowo-ilościowe podłoża, opisane w dokumentacji geotechnicznej, uznaje się za wystarczające. 3. Fundamenty. Zaprojektowano bezpośrednie posadowienie obiektów na gruncie rodzimym za pośrednictwem ław fundamentowych. Ławy fundamentowe zaprojektowano jako monolityczne, o przekroju prostokątnym, wylewane z betonu C 20/35 W8(B 25) ze zbrojeniem wykonanym z prętów ze stali A-III N, B 500SP. Otulenie prętów dolnych zbrojenia powinno wynosić 5,0 cm.. Ławy fundamentowe posadowiono ok. 1,00 m poniżej rzędnej istniejącego terenu, na warstwie podkładu z betonu C 8/10 (B 10) grubości minimum 10 cm, wbijanym w podłoże. Ławy fundamentowe należy zabezpieczyć przed korozją zgodnie z Instrukcją zabezpieczania przed korozją konstrukcji betonowych i żelbetowych wydaną przez ITB oraz PN-B Izolacje bitumiczne. Szczegółowe rozwiązania izolacji pionowych i poziomych fundamentów według projektu architektury. Elementy monolityczne zagłębione w gruncie należy wykonać z betonu o konsystencji gęstoplastycznej. Należy zwrócić uwagę aby wykonać beton jednorodny, szczelny, bez raków i występów. Beton należy zagęścić przy pomocy wibratorów, a następnie zapewnić jego właściwą pielęgnację. Wszystkie prace ziemne przy wykonywaniu fundamentów należy wykonywać w miarę możliwości bez użycia ciężkiego sprzętu.

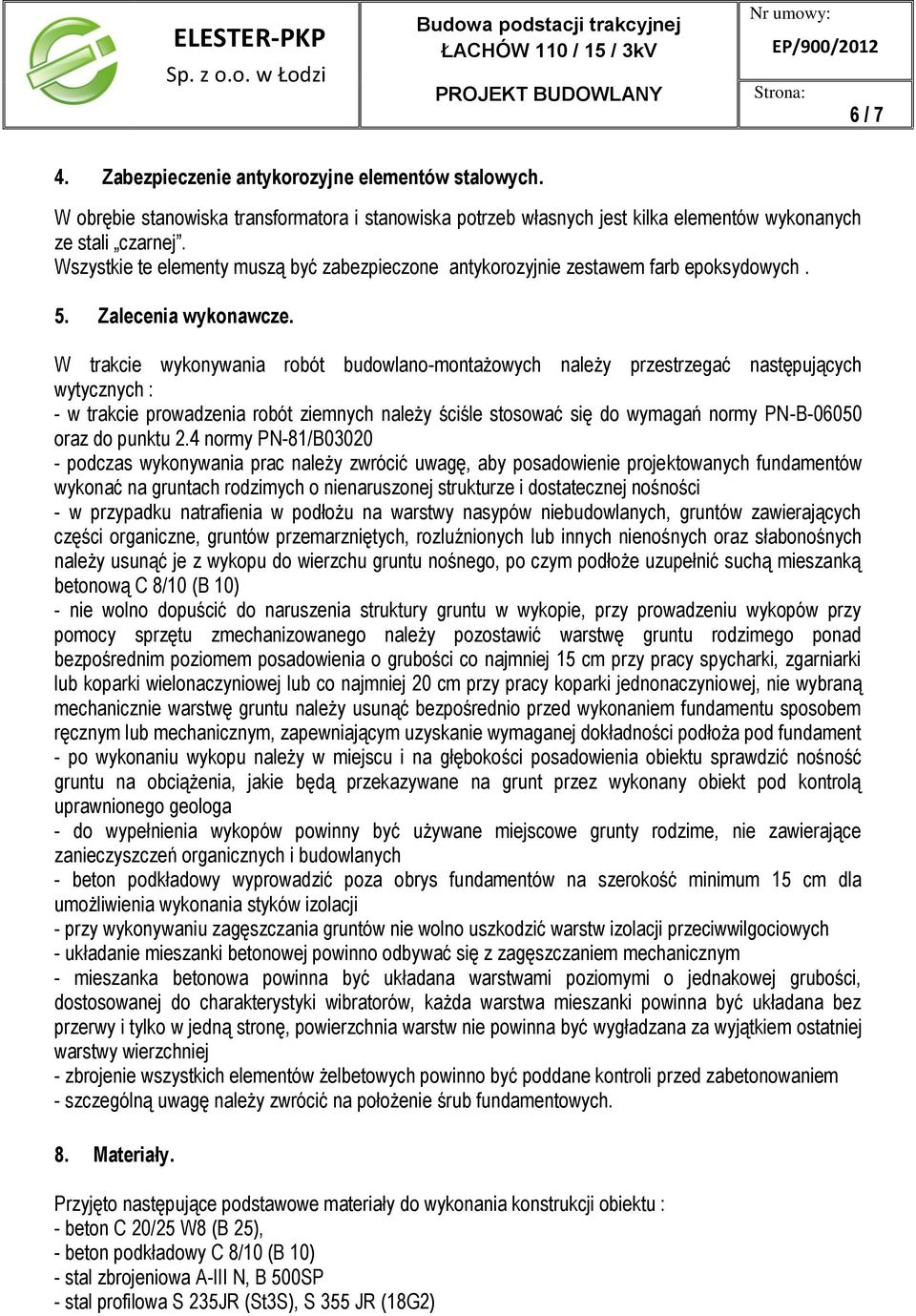

6 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 6 / 7 4. Zabezpieczenie antykorozyjne elementów stalowych. W obrębie stanowiska transformatora i stanowiska potrzeb własnych jest kilka elementów wykonanych ze stali czarnej. Wszystkie te elementy muszą być zabezpieczone antykorozyjnie zestawem farb epoksydowych. 5. Zalecenia wykonawcze. W trakcie wykonywania robót budowlano-montażowych należy przestrzegać następujących wytycznych : - w trakcie prowadzenia robót ziemnych należy ściśle stosować się do wymagań normy PN-B oraz do punktu 2.4 normy PN-81/B podczas wykonywania prac należy zwrócić uwagę, aby posadowienie projektowanych fundamentów wykonać na gruntach rodzimych o nienaruszonej strukturze i dostatecznej nośności - w przypadku natrafienia w podłożu na warstwy nasypów niebudowlanych, gruntów zawierających części organiczne, gruntów przemarzniętych, rozluźnionych lub innych nienośnych oraz słabonośnych należy usunąć je z wykopu do wierzchu gruntu nośnego, po czym podłoże uzupełnić suchą mieszanką betonową C 8/10 (B 10) - nie wolno dopuścić do naruszenia struktury gruntu w wykopie, przy prowadzeniu wykopów przy pomocy sprzętu zmechanizowanego należy pozostawić warstwę gruntu rodzimego ponad bezpośrednim poziomem posadowienia o grubości co najmniej 15 cm przy pracy spycharki, zgarniarki lub koparki wielonaczyniowej lub co najmniej 20 cm przy pracy koparki jednonaczyniowej, nie wybraną mechanicznie warstwę gruntu należy usunąć bezpośrednio przed wykonaniem fundamentu sposobem ręcznym lub mechanicznym, zapewniającym uzyskanie wymaganej dokładności podłoża pod fundament - po wykonaniu wykopu należy w miejscu i na głębokości posadowienia obiektu sprawdzić nośność gruntu na obciążenia, jakie będą przekazywane na grunt przez wykonany obiekt pod kontrolą uprawnionego geologa - do wypełnienia wykopów powinny być używane miejscowe grunty rodzime, nie zawierające zanieczyszczeń organicznych i budowlanych - beton podkładowy wyprowadzić poza obrys fundamentów na szerokość minimum 15 cm dla umożliwienia wykonania styków izolacji - przy wykonywaniu zagęszczania gruntów nie wolno uszkodzić warstw izolacji przeciwwilgociowych - układanie mieszanki betonowej powinno odbywać się z zagęszczaniem mechanicznym - mieszanka betonowa powinna być układana warstwami poziomymi o jednakowej grubości, dostosowanej do charakterystyki wibratorów, każda warstwa mieszanki powinna być układana bez przerwy i tylko w jedną stronę, powierzchnia warstw nie powinna być wygładzana za wyjątkiem ostatniej warstwy wierzchniej - zbrojenie wszystkich elementów żelbetowych powinno być poddane kontroli przed zabetonowaniem - szczególną uwagę należy zwrócić na położenie śrub fundamentowych. 8. Materiały. Przyjęto następujące podstawowe materiały do wykonania konstrukcji obiektu : - beton C 20/25 W8 (B 25), - beton podkładowy C 8/10 (B 10) - stal zbrojeniowa A-III N, B 500SP - stal profilowa S 235JR (St3S), S 355 JR (18G2)

7 ELESTER-PKP Sp. z o.o. w Łodzi Budowa podstacji trakcyjnej ŁACHÓW 110 / 15 / 3kV PROJEKT BUDOWLANY Nr umowy: EP/900/2012 Strona: 7 / 7 9. Uwagi końcowe. Wszystkie projektowane prace należy wykonywać stosując się do zasad określonych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych ITB tom I i III, pod nadzorem osoby uprawnionej do kierowania pracami budowlanymi oraz z zachowaniem stosownych przepisów BHP i ppoż. w zakresie wynikającym z prowadzonego rodzaju robót. Roboty budowlano-montażowe powinny być prowadzone w sposób bezpieczny, określony w planie bezpieczeństwa i ochrony zdrowia (BIOZ) wykonanym przez kierownika budowy, przestrzegając obowiązujące przepisy bezpieczeństwa i higieny pracy. Stosowane materiały winny posiadać wymagane aktualne atesty, certyfikaty i aprobaty techniczne, upoważniające do stosowania w budownictwie, wydane przez właściwe jednostki aprobujące, zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych. Opracował : mgr inż. Sławomir Gryszanowicz Łódź, styczeń 2014r.
