1 PROJEKT BUDOWLANY KARTA TYTUŁOWA PROJEKTU INWESTOR : Zespół Szkół Kształcenia Ustawicznego Rzeszów ul. Sucharskiego 4 INESTYCJA : PRZEBUDOWA WRAZ Z DOBUDOWĄ EWAKUACYJNYCH KLATEK SCHODOWYCH W BUDYNKU INTERNATU ZSKU ORAZ BUDOWA DROGI PRZECIWPOŻAROWEJ LOKALIZACJA : Rzeszów ul. Sucharskiego, dz. nr ewid: 1162; Obr: 213 FAZA PROJEKTU : Projekt budowlany dobudowanej ewakuacyjnej klatki schodowej oraz konstrukcji pod klapę dymową nad istniejącą klatką schodową OPRACOWANIE : KONSTRUKCJA: PROJEKTANT: mgr inż. Leszek STASIK upr. proj. nr B-198/82 SPRAWDZAJĄCY: mgr inż. Wiesław BARAN upr. proj. nr B-132/83 listopad 2010 r.

LOKALIZACJA : Rzeszów ul. Sucharskiego, dz.

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis do projektu budowlanego 2. Rysunki Rys. 1. /PB-01/ Rysunek ogólnobudowlany dobudowy ewakuacyjnej klatki schodowej - Rzuty Skala 1:100 Rys. 2. /PB-02/ Rysunek ogólnobudowlany dobudowy ewakuacyjnej klatki schodowej - Przekrój A-A, Przekrój B-B Skala 1:100 Rys. 3. /PB-03/ Rysunek ogólnobudowlany dobudowy ewakuacyjnej klatki schodowej - Schematy Skala 1:100 Rys. 4. /PB-04/ Rysunek ogólnobudowlany i schematy konstrukcji pod klapę dymowa nad istniejącą klatką schodową Skala 1:100 Rys. 5. /PB-05/ Szczegół mocowania Skala 1:10

/PB-03/ Rysunek ogólnobudowlany dobudowy ewakuacyjnej klatki schodowej - Schematy Skala 1:100 Rys. 4.

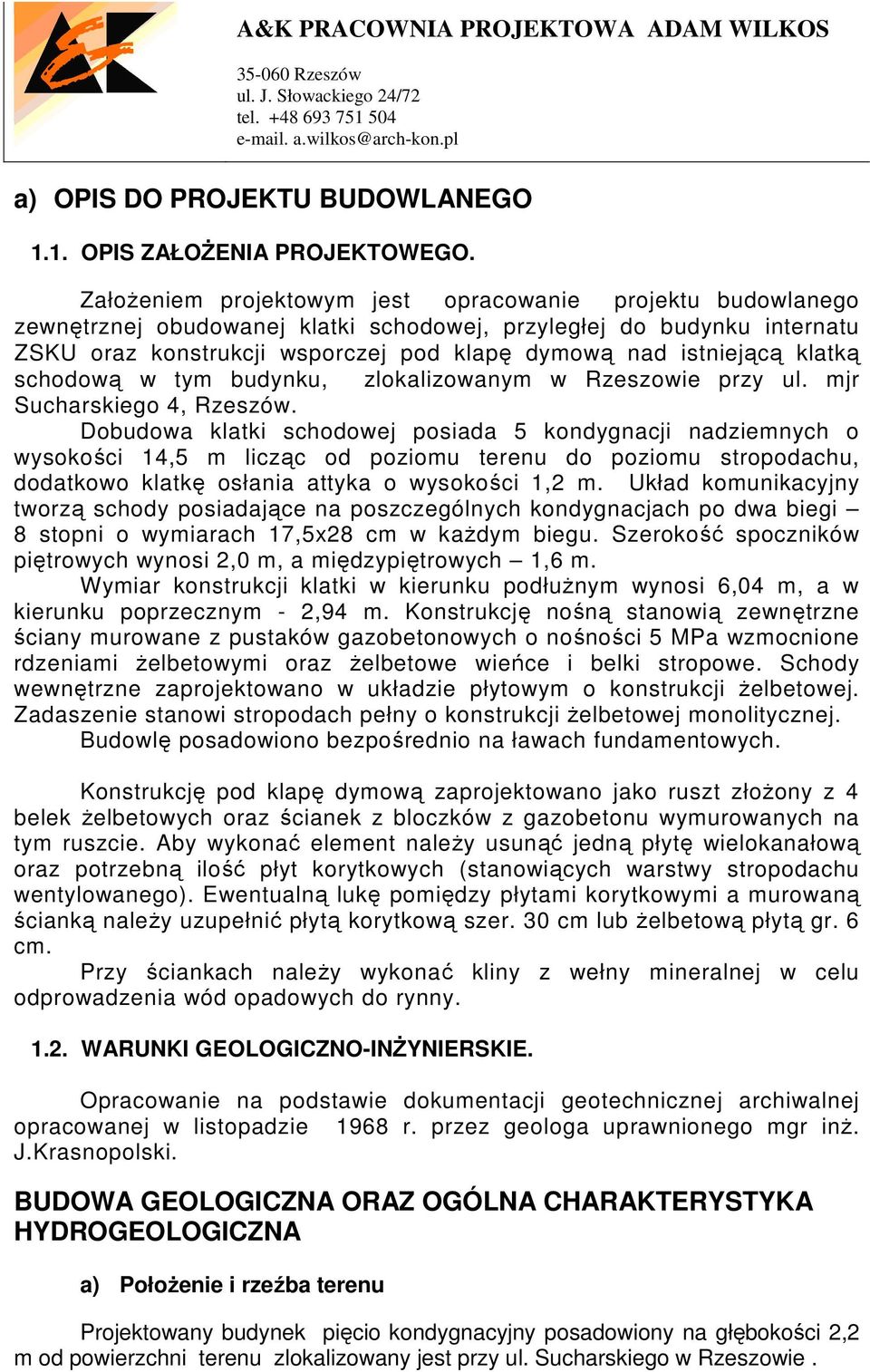

3 a) OPIS DO PROJEKTU BUDOWLANEGO 1.1. OPIS ZAŁOŻENIA PROJEKTOWEGO. Założeniem projektowym jest opracowanie projektu budowlanego zewnętrznej obudowanej klatki schodowej, przyległej do budynku internatu ZSKU oraz konstrukcji wsporczej pod klapę dymową nad istniejącą klatką schodową w tym budynku, zlokalizowanym w Rzeszowie przy ul. mjr Sucharskiego 4, Rzeszów. Dobudowa klatki schodowej posiada 5 kondygnacji nadziemnych o wysokości 14,5 m licząc od poziomu terenu do poziomu stropodachu, dodatkowo klatkę osłania attyka o wysokości 1,2 m. Układ komunikacyjny tworzą schody posiadające na poszczególnych kondygnacjach po dwa biegi 8 stopni o wymiarach 17,5x28 cm w każdym biegu. Szerokość spoczników piętrowych wynosi 2,0 m, a międzypiętrowych 1,6 m. Wymiar konstrukcji klatki w kierunku podłużnym wynosi 6,04 m, a w kierunku poprzecznym - 2,94 m. Konstrukcję nośną stanowią zewnętrzne ściany murowane z pustaków gazobetonowych o nośności 5 MPa wzmocnione rdzeniami żelbetowymi oraz żelbetowe wieńce i belki stropowe. Schody wewnętrzne zaprojektowano w układzie płytowym o konstrukcji żelbetowej. Zadaszenie stanowi stropodach pełny o konstrukcji żelbetowej monolitycznej. Budowlę posadowiono bezpośrednio na ławach fundamentowych. Konstrukcję pod klapę dymową zaprojektowano jako ruszt złożony z 4 belek żelbetowych oraz ścianek z bloczków z gazobetonu wymurowanych na tym ruszcie. Aby wykonać element należy usunąć jedną płytę wielokanałową oraz potrzebną ilość płyt korytkowych (stanowiących warstwy stropodachu wentylowanego). Ewentualną lukę pomiędzy płytami korytkowymi a murowaną ścianką należy uzupełnić płytą korytkową szer. 30 cm lub żelbetową płytą gr. 6 cm. Przy ściankach należy wykonać kliny z wełny mineralnej w celu odprowadzenia wód opadowych do rynny WARUNKI GEOLOGICZNO-INŻYNIERSKIE. Opracowanie na podstawie dokumentacji geotechnicznej archiwalnej opracowanej w listopadzie 1968 r. przez geologa uprawnionego mgr inż. J.Krasnopolski. BUDOWA GEOLOGICZNA ORAZ OGÓLNA CHARAKTERYSTYKA HYDROGEOLOGICZNA a) Położenie i rzeźba terenu Projektowany budynek pięcio kondygnacyjny posadowiony na głębokości 2,2 m od powierzchni terenu zlokalizowany jest przy ul. Sucharskiego w Rzeszowie.

klatką schodową w tym budynku, zlokalizowanym w Rzeszowie przy ul. mjr Sucharskiego 4, Rzeszów.

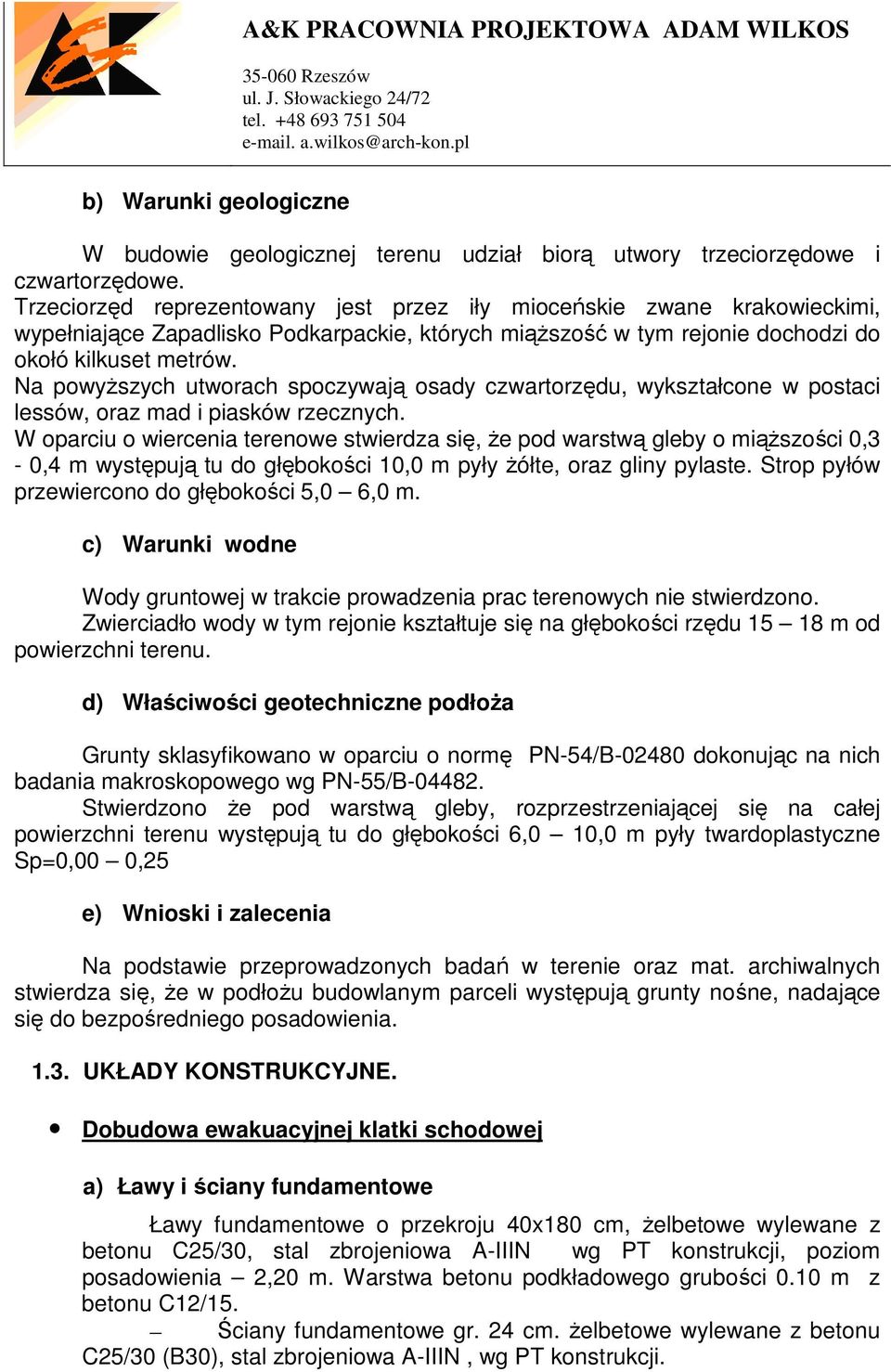

4 b) Warunki geologiczne W budowie geologicznej terenu udział biorą utwory trzeciorzędowe i czwartorzędowe. Trzeciorzęd reprezentowany jest przez iły mioceńskie zwane krakowieckimi, wypełniające Zapadlisko Podkarpackie, których miąższość w tym rejonie dochodzi do okołó kilkuset metrów. Na powyższych utworach spoczywają osady czwartorzędu, wykształcone w postaci lessów, oraz mad i piasków rzecznych. W oparciu o wiercenia terenowe stwierdza się, że pod warstwą gleby o miąższości 0,3-0,4 m występują tu do głębokości 10,0 m pyły żółte, oraz gliny pylaste. Strop pyłów przewiercono do głębokości 5,0 6,0 m. c) Warunki wodne Wody gruntowej w trakcie prowadzenia prac terenowych nie stwierdzono. Zwierciadło wody w tym rejonie kształtuje się na głębokości rzędu m od powierzchni terenu. d) Właściwości geotechniczne podłoża Grunty sklasyfikowano w oparciu o normę PN-54/B dokonując na nich badania makroskopowego wg PN-55/B Stwierdzono że pod warstwą gleby, rozprzestrzeniającej się na całej powierzchni terenu występują tu do głębokości 6,0 10,0 m pyły twardoplastyczne Sp=0,00 0,25 e) Wnioski i zalecenia Na podstawie przeprowadzonych badań w terenie oraz mat. archiwalnych stwierdza się, że w podłożu budowlanym parceli występują grunty nośne, nadające się do bezpośredniego posadowienia UKŁADY KONSTRUKCYJNE. Dobudowa ewakuacyjnej klatki schodowej a) Ławy i ściany fundamentowe Ławy fundamentowe o przekroju 40x180 cm, żelbetowe wylewane z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji, poziom posadowienia 2,20 m. Warstwa betonu podkładowego grubości 0.10 m z betonu C12/15. Ściany fundamentowe gr. 24 cm. żelbetowe wylewane z betonu C25/30 (B30), stal zbrojeniowa A-IIIN, wg PT konstrukcji.

Na powyższych utworach spoczywają osady czwartorzędu, wykształcone w postaci lessów, oraz mad i piasków rzecznych.

5 Fundamenty przyjęto na podstawie danych zawartych w opracowaniu pt. Aneks do dokumentacji geologicznej inżynierskiej wykonanym przez Miastoprojekt Rzeszów w 1968 r. Dokument wskazuje że w miejscu projektowanej budowli w podłożu gruntowym występują grunty nośne (pyły twardoplastyczne) nadające się do bezpośredniego posadowienia. Zwierciadło wody gruntowej w tym rejonie wg ww. opracowania występuje poniżej planowanego poziomu posadowienia. UWAGA: Przed rozpoczęciem prac należy bezwzględnie wykonać badania gruntu pod projektowaną klatką schodową. W razie innych warunków gruntowych niż określone w geologii z 1968r. lub zwierciadła wody gruntowej powyżej tego poziomu NALEŻY NATYCHMIAST SKONTAKTOWAĆ SIĘ Z PROJEKTANTEM. b) Słupy, belki stropowe, wieńce. Słupy (rdzenie) o przekroju 25x24 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. Belka stropowa główna o przekroju 25x40 cm, żelbetowa z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. Belki stropowe drugorzędne o przekroju 25x25 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. Wieńce o przekroju 25x25 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. UWAGA: Nowoprojektowaną konstrukcję klatki należy zakotwić do istniejącego budynku, poprzez kotwy wklejane w istniejące wieńce internatu oraz kotwy zabetonowane w słupach, w sposób przedstawiony na Rys.5. c) Ściany zewnętrzne. Konstrukcyjne warstwowe - z gazobetonu klasy 5,0 MPa. tynk cem.-wapienny, bloczki z gazobetonu gr. 24 cm / rdzenie żelbetowe 24x25 cm, styropian EPS 70 gr. 12 cm, tynk cienkowarstwowy. d) Schody wewnętrzne. Schody monolityczne żelbetowe, o konstrukcji płytowej gr. 15 cm, z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. e) Stropodach Stropodach monolityczny żelbetowy gr.15 cm. zbrojony krzyżowo i jednokierunkowo, z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji.

Zwierciadło wody gruntowej w tym rejonie wg ww. opracowania występuje poniżej planowanego poziomu posadowienia.

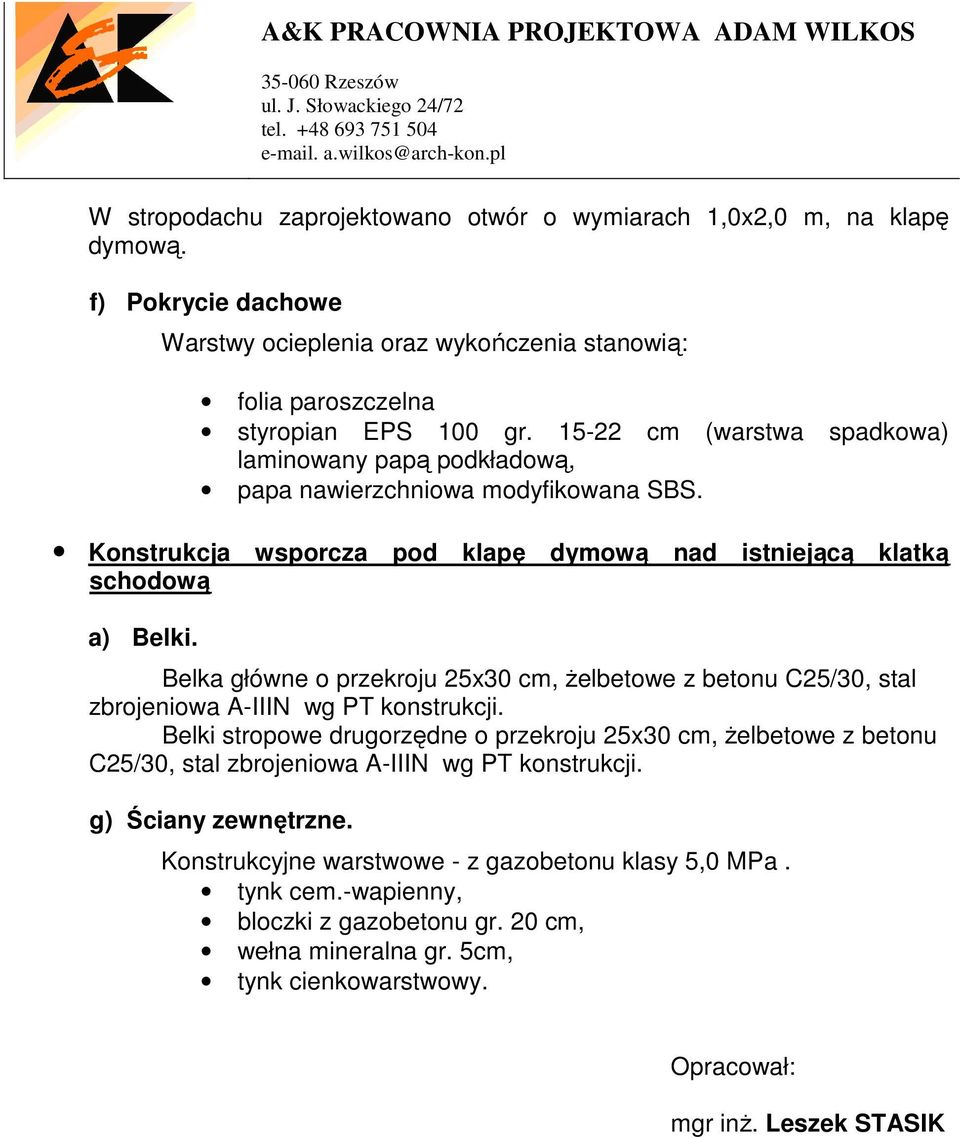

6 W stropodachu zaprojektowano otwór o wymiarach 1,0x2,0 m, na klapę dymową. f) Pokrycie dachowe Warstwy ocieplenia oraz wykończenia stanowią: folia paroszczelna styropian EPS 100 gr cm (warstwa spadkowa) laminowany papą podkładową, papa nawierzchniowa modyfikowana SBS. Konstrukcja wsporcza pod klapę dymową nad istniejącą klatką schodową a) Belki. Belka główne o przekroju 25x30 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. Belki stropowe drugorzędne o przekroju 25x30 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji. g) Ściany zewnętrzne. Konstrukcyjne warstwowe - z gazobetonu klasy 5,0 MPa. tynk cem.-wapienny, bloczki z gazobetonu gr. 20 cm, wełna mineralna gr. 5cm, tynk cienkowarstwowy. Opracował: mgr inż. Leszek STASIK

Belka główne o przekroju 25x30 cm, żelbetowe z betonu C25/30, stal zbrojeniowa A-IIIN wg PT konstrukcji.
