HiPath 3000 (wersja 3.0) HiPath 3700/3750, HiPath 3500/3550, HiPath 3300/3350 Platforma komunikacyjna IP dla ma ych i Êrednich przedsi biorstw

Transkrypt

1 HiPath 3000 (wersja 3.0) HiPath 3700/3750, HiPath 3500/3550, HiPath 3300/3350 Platforma komunikacyjna IP dla ma ych i Êrednich przedsi biorstw HiPath TM 3000 to nowoczesna platforma komunikacyjna integrujàca g os i dane. W zale noêci od wariantu systemu, HiPath 3000 mo na rozbudowaç w sposób zapewniajàcy obs ug do 500 konwencjonalnych abonentów telefonicznych oraz do 384 terminali danych. Po w àczeniu HiPath 3000 do sieci LAN zgodnej z protoko em TCP/IP, mo na realizowaç równoczeênie do 144 po àczeƒ typu Voice over IP (VoIP) z wykorzystaniem telefonów IP lub oprogramowania telefonii IP. Interaktywny system obs ugi z u yciem wyêwietlacza i przycisków dialogowych, umo liwia atwe i szybkie wybieranie funkcji w systemowych aparatach cyfrowych typu optipoint 500, jak równie w telefonach IP wykorzystujàcych protokó HFA. HiPath 3000 pozwala na elastycznà migracj od konwencjonalnych systemów komunikacji do opartych na protokole IP multimedialnych platform komunikacyjnych. HiPath 3000 w po àczeniu z rozwiàzaniami àcznoêci bezprzewodowej HiPath Cordless EM umo liwia stworzenie spójnego systemu àcznoêci z wykorzystaniem telefonów systemowych, w tym tak e aparatów typu DECT. Dzi ki specjalnym adapterom pod àczanym bezpoêrednio do telefonów optipoint 500, mo liwe jest dostosowanie funkcjonalnoêci aparatu do potrzeb danego stanowiska pracy. W przypadku istnienia filii i oddzia ów terenowych firmy, po àczenia sieciowe z innymi systemami realizuje si za pomocà konwencjonalnych protoko ów sieciowych CorNet-N i QSig lub po àczeƒ mi dzy sieciami LAN pracujàcymi w oparciu o protokó TCP/IP. Oprogramowanie zarzàdzajàce systemem jest wydajne niezale nie od wielkoêci systemu. Poszczególne aplikacje integruje si z systemem w postaci dodatkowych modu ów lub przy àcza za poêrednictwem otwartych interfejsów.

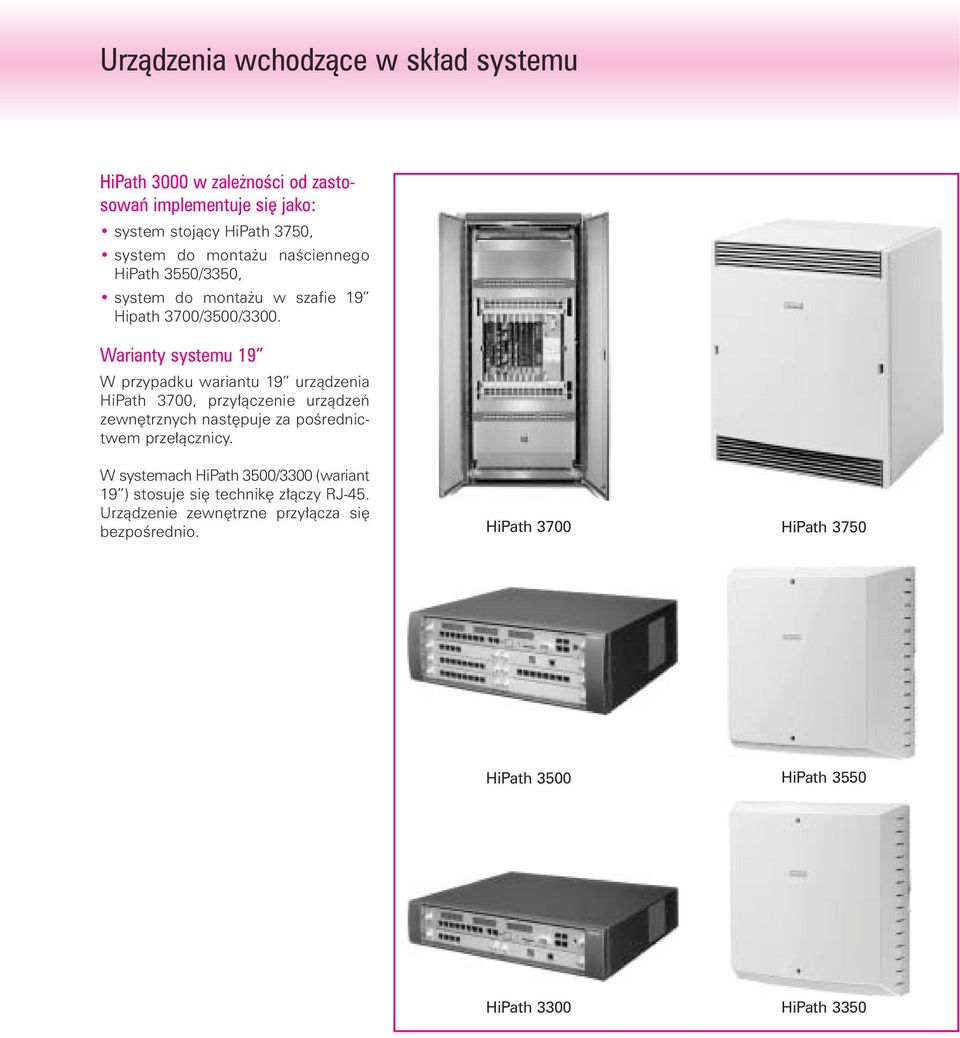

2 Urzàdzenia wchodzàce w sk ad systemu HiPath 3000 w zale noêci od zastosowaƒ implementuje si jako: system stojàcy HiPath 3750, system do monta u naêciennego HiPath 3550/3350, system do monta u w szafie 19 Hipath 3700/3500/3300. Warianty systemu 19 W przypadku wariantu 19 urzàdzenia HiPath 3700, przy àczenie urzàdzeƒ zewn trznych nast puje za poêrednictwem prze àcznicy. W systemach HiPath 3500/3300 (wariant 19 ) stosuje si technik z àczy RJ-45. Urzàdzenie zewn trzne przy àcza si bezpoêrednio. HiPath 3700 HiPath 3750 HiPath 3500 HiPath 3550 HiPath 3300 HiPath 3350

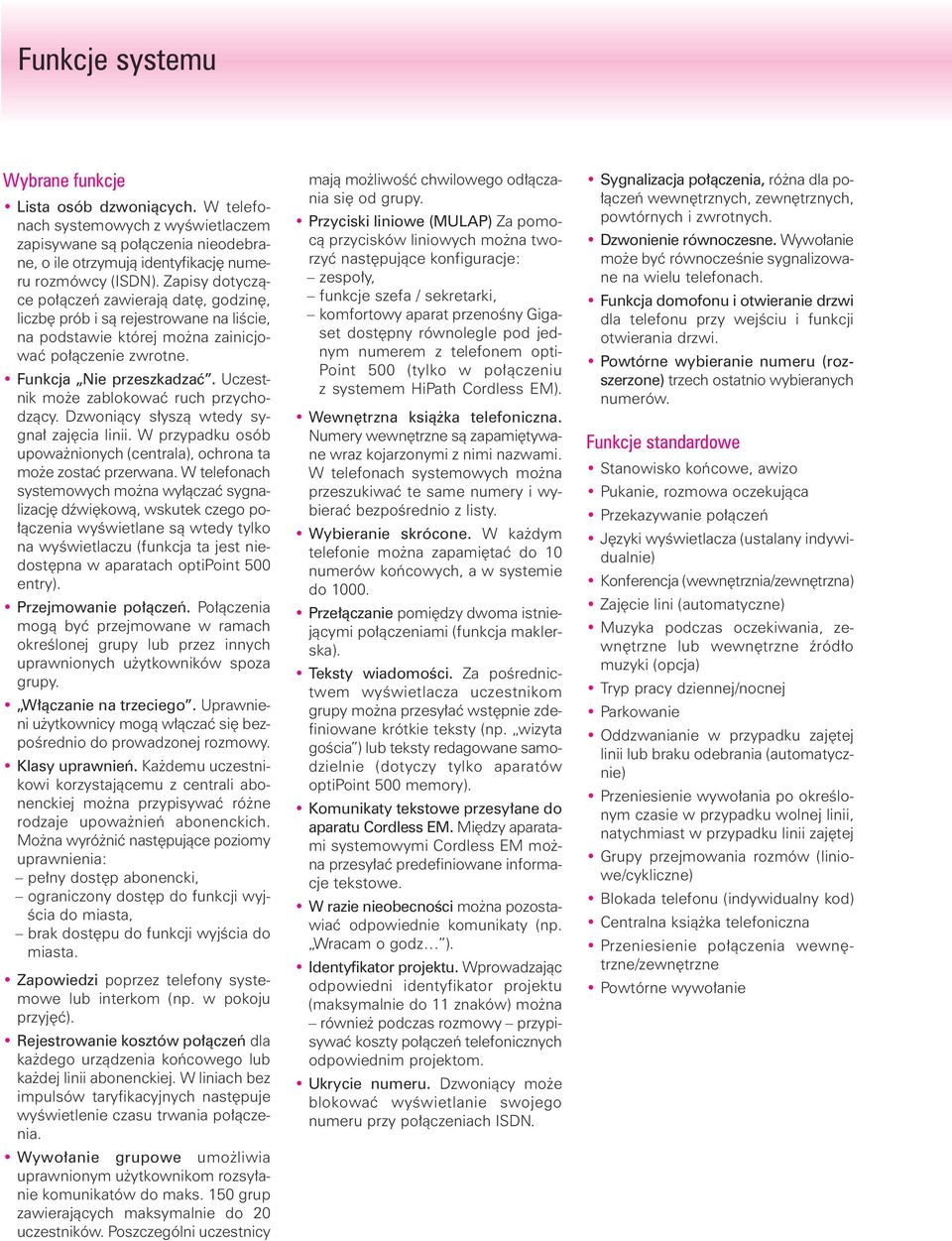

3 Funkcje systemu Wybrane funkcje Lista osób dzwoniàcych. W telefonach systemowych z wyêwietlaczem zapisywane sà po àczenia nieodebrane, o ile otrzymujà identyfikacj numeru rozmówcy (ISDN). Zapisy dotyczàce po àczeƒ zawierajà dat, godzin, liczb prób i sà rejestrowane na liêcie, na podstawie której mo na zainicjowaç po àczenie zwrotne. Funkcja Nie przeszkadzaç. Uczestnik mo e zablokowaç ruch przychodzàcy. Dzwoniàcy s yszà wtedy sygna zaj cia linii. W przypadku osób upowa nionych (centrala), ochrona ta mo e zostaç przerwana. W telefonach systemowych mo na wy àczaç sygnalizacj dêwi kowà, wskutek czego po- àczenia wyêwietlane sà wtedy tylko na wyêwietlaczu (funkcja ta jest niedost pna w aparatach optipoint 500 entry). Przejmowanie po àczeƒ. Po àczenia mogà byç przejmowane w ramach okreêlonej grupy lub przez innych uprawnionych u ytkowników spoza grupy. W àczanie na trzeciego. Uprawnieni u ytkownicy mogà w àczaç si bezpoêrednio do prowadzonej rozmowy. Klasy uprawnieƒ. Ka demu uczestnikowi korzystajàcemu z centrali abonenckiej mo na przypisywaç ró ne rodzaje upowa nieƒ abonenckich. Mo na wyró niç nast pujàce poziomy uprawnienia: pe ny dost p abonencki, ograniczony dost p do funkcji wyj- Êcia do miasta, brak dost pu do funkcji wyjêcia do miasta. Zapowiedzi poprzez telefony systemowe lub interkom (np. w pokoju przyj ç). Rejestrowanie kosztów po àczeƒ dla ka dego urzàdzenia koƒcowego lub ka dej linii abonenckiej. W liniach bez impulsów taryfikacyjnych nast puje wyêwietlenie czasu trwania po àczenia. Wywo anie grupowe umo liwia uprawnionym u ytkownikom rozsy anie komunikatów do maks. 150 grup zawierajàcych maksymalnie do 20 uczestników. Poszczególni uczestnicy majà mo liwoêç chwilowego od àczania si od grupy. Przyciski liniowe (MULAP) Za pomocà przycisków liniowych mo na tworzyç nast pujàce konfiguracje: zespo y, funkcje szefa / sekretarki, komfortowy aparat przenoêny Gigaset dost pny równolegle pod jednym numerem z telefonem opti- Point 500 (tylko w po àczeniu z systemem HiPath Cordless EM). Wewn trzna ksià ka telefoniczna. Numery wewn trzne sà zapami tywane wraz kojarzonymi z nimi nazwami. W telefonach systemowych mo na przeszukiwaç te same numery i wybieraç bezpoêrednio z listy. Wybieranie skrócone. W ka dym telefonie mo na zapami taç do 10 numerów koƒcowych, a w systemie do Prze àczanie pomi dzy dwoma istniejàcymi po àczeniami (funkcja maklerska). Teksty wiadomoêci. Za poêrednictwem wyêwietlacza uczestnikom grupy mo na przesy aç wst pnie zdefiniowane krótkie teksty (np. wizyta goêcia ) lub teksty redagowane samodzielnie (dotyczy tylko aparatów optipoint 500 memory). Komunikaty tekstowe przesy ane do aparatu Cordless EM. Mi dzy aparatami systemowymi Cordless EM mo na przesy aç predefiniowane informacje tekstowe. W razie nieobecnoêci mo na pozostawiaç odpowiednie komunikaty (np. Wracam o godz ). Identyfikator projektu. Wprowadzajàc odpowiedni identyfikator projektu (maksymalnie do 11 znaków) mo na równie podczas rozmowy przypisywaç koszty po àczeƒ telefonicznych odpowiednim projektom. Ukrycie numeru. Dzwoniàcy mo e blokowaç wyêwietlanie swojego numeru przy po àczeniach ISDN. Sygnalizacja po àczenia, ró na dla po- àczeƒ wewn trznych, zewn trznych, powtórnych i zwrotnych. Dzwonienie równoczesne. Wywo anie mo e byç równoczeênie sygnalizowane na wielu telefonach. Funkcja domofonu i otwieranie drzwi dla telefonu przy wejêciu i funkcji otwierania drzwi. Powtórne wybieranie numeru (rozszerzone) trzech ostatnio wybieranych numerów. Funkcje standardowe Stanowisko koƒcowe, awizo Pukanie, rozmowa oczekujàca Przekazywanie po àczeƒ J zyki wyêwietlacza (ustalany indywidualnie) Konferencja (wewn trznia/zewn trzna) Zaj cie lini (automatyczne) Muzyka podczas oczekiwania, zewn trzne lub wewn trzne êród o muzyki (opcja) Tryp pracy dziennej/nocnej Parkowanie Oddzwanianie w przypadku zaj tej linii lub braku odebrania (automatycznie) Przeniesienie wywo ania po okreêlonym czasie w przypadku wolnej linii, natychmiast w przypadku linii zaj tej Grupy przejmowania rozmów (liniowe/cykliczne) Blokada telefonu (indywidualny kod) Centralna ksià ka telefoniczna Przeniesienie po àczenia wewn trzne/zewn trzne Powtórne wywo anie

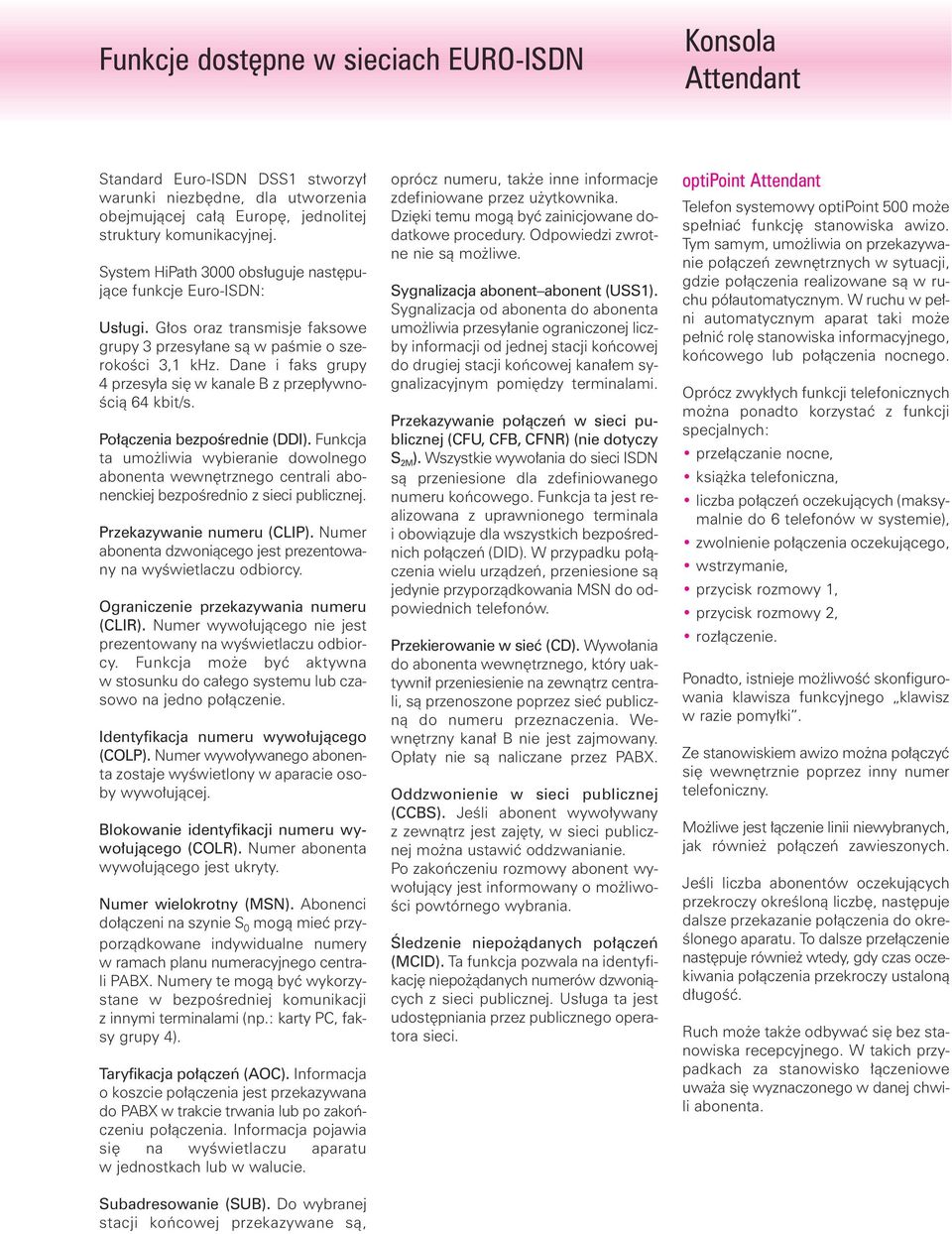

4 Funkcje dost pne w sieciach EURO-ISDN Konsola Attendant Standard Euro-ISDN DSS1 stworzy warunki niezb dne, dla utworzenia obejmujàcej ca à Europ, jednolitej struktury komunikacyjnej. System HiPath 3000 obs uguje nast pujàce funkcje Euro-ISDN: Us ugi. G os oraz transmisje faksowe grupy 3 przesy ane sà w paêmie o szerokoêci 3,1 khz. Dane i faks grupy 4 przesy a si w kanale B z przep ywno- Êcià 64 kbit/s. Po àczenia bezpoêrednie (DDI). Funkcja ta umo liwia wybieranie dowolnego abonenta wewn trznego centrali abonenckiej bezpoêrednio z sieci publicznej. Przekazywanie numeru (CLIP). Numer abonenta dzwoniàcego jest prezentowany na wyêwietlaczu odbiorcy. Ograniczenie przekazywania numeru (CLIR). Numer wywo ujàcego nie jest prezentowany na wyêwietlaczu odbiorcy. Funkcja mo e byç aktywna w stosunku do ca ego systemu lub czasowo na jedno po àczenie. Identyfikacja numeru wywo ujàcego (COLP). Numer wywo ywanego abonenta zostaje wyêwietlony w aparacie osoby wywo ujàcej. Blokowanie identyfikacji numeru wywo ujàcego (COLR). Numer abonenta wywo ujàcego jest ukryty. Numer wielokrotny (MSN). Abonenci do àczeni na szynie S 0 mogà mieç przyporzàdkowane indywidualne numery w ramach planu numeracyjnego centrali PABX. Numery te mogà byç wykorzystane w bezpoêredniej komunikacji z innymi terminalami (np.: karty PC, faksy grupy 4). Taryfikacja po àczeƒ (AOC). Informacja okoszcie po àczenia jest przekazywana do PABX w trakcie trwania lub po zakoƒczeniu po àczenia. Informacja pojawia si na wyêwietlaczu aparatu w jednostkach lub w walucie. Subadresowanie (SUB). Do wybranej stacji koƒcowej przekazywane sà, oprócz numeru, tak e inne informacje zdefiniowane przez u ytkownika. Dzi ki temu mogà byç zainicjowane dodatkowe procedury. Odpowiedzi zwrotne nie sà mo liwe. Sygnalizacja abonent abonent (USS1). Sygnalizacja od abonenta do abonenta umo liwia przesy anie ograniczonej liczby informacji od jednej stacji koƒcowej do drugiej stacji koƒcowej kana em sygnalizacyjnym pomi dzy terminalami. Przekazywanie po àczeƒ w sieci publicznej (CFU, CFB, CFNR) (nie dotyczy S 2M ). Wszystkie wywo ania do sieci ISDN sà przeniesione dla zdefiniowanego numeru koƒcowego. Funkcja ta jest realizowana z uprawnionego terminala i obowiàzuje dla wszystkich bezpoêrednich po àczeƒ (DID). W przypadku po àczenia wielu urzàdzeƒ, przeniesione sà jedynie przyporzàdkowania MSN do odpowiednich telefonów. Przekierowanie w sieç (CD). Wywo ania do abonenta wewn trznego, który uaktywni przeniesienie na zewnàtrz centrali, sà przenoszone poprzez sieç publicznà do numeru przeznaczenia. Wewn trzny kana B nie jest zajmowany. Op aty nie sà naliczane przez PABX. Oddzwonienie w sieci publicznej (CCBS). JeÊli abonent wywo ywany z zewnàtrz jest zaj ty, w sieci publicznej mo na ustawiç oddzwanianie. Po zakoƒczeniu rozmowy abonent wywo ujàcy jest informowany o mo liwo- Êci powtórnego wybrania. Âledzenie niepo àdanych po àczeƒ (MCID). Ta funkcja pozwala na identyfikacj niepo àdanych numerów dzwoniàcych z sieci publicznej. Us uga ta jest udost pniania przez publicznego operatora sieci. optipoint Attendant Telefon systemowy optipoint 500 mo e spe niaç funkcj stanowiska awizo. Tym samym, umo liwia on przekazywanie po àczeƒ zewn trznych w sytuacji, gdzie po àczenia realizowane sà w ruchu pó automatycznym. W ruchu w pe ni automatycznym aparat taki mo e pe niç rol stanowiska informacyjnego, koƒcowego lub po àczenia nocnego. Oprócz zwyk ych funkcji telefonicznych mo na ponadto korzystaç z funkcji specjalnych: prze àczanie nocne, ksià ka telefoniczna, liczba po àczeƒ oczekujàcych (maksymalnie do 6 telefonów w systemie), zwolnienie po àczenia oczekujàcego, wstrzymanie, przycisk rozmowy 1, przycisk rozmowy 2, roz àczenie. Ponadto, istnieje mo liwoêç skonfigurowania klawisza funkcyjnego klawisz w razie pomy ki. Ze stanowiskiem awizo mo na po àczyç si wewn trznie poprzez inny numer telefoniczny. Mo liwe jest àczenie linii niewybranych, jak równie po àczeƒ zawieszonych. JeÊli liczba abonentów oczekujàcych przekroczy okreêlonà liczb, nast puje dalsze przekazanie po àczenia do okre- Êlonego aparatu. To dalsze prze àczenie nast puje równie wtedy, gdy czas oczekiwania po àczenia przekroczy ustalonà d ugoêç. Ruch mo e tak e odbywaç si bez stanowiska recepcyjnego. W takich przypadkach za stanowisko àczeniowe uwa a si wyznaczonego w danej chwili abonenta.

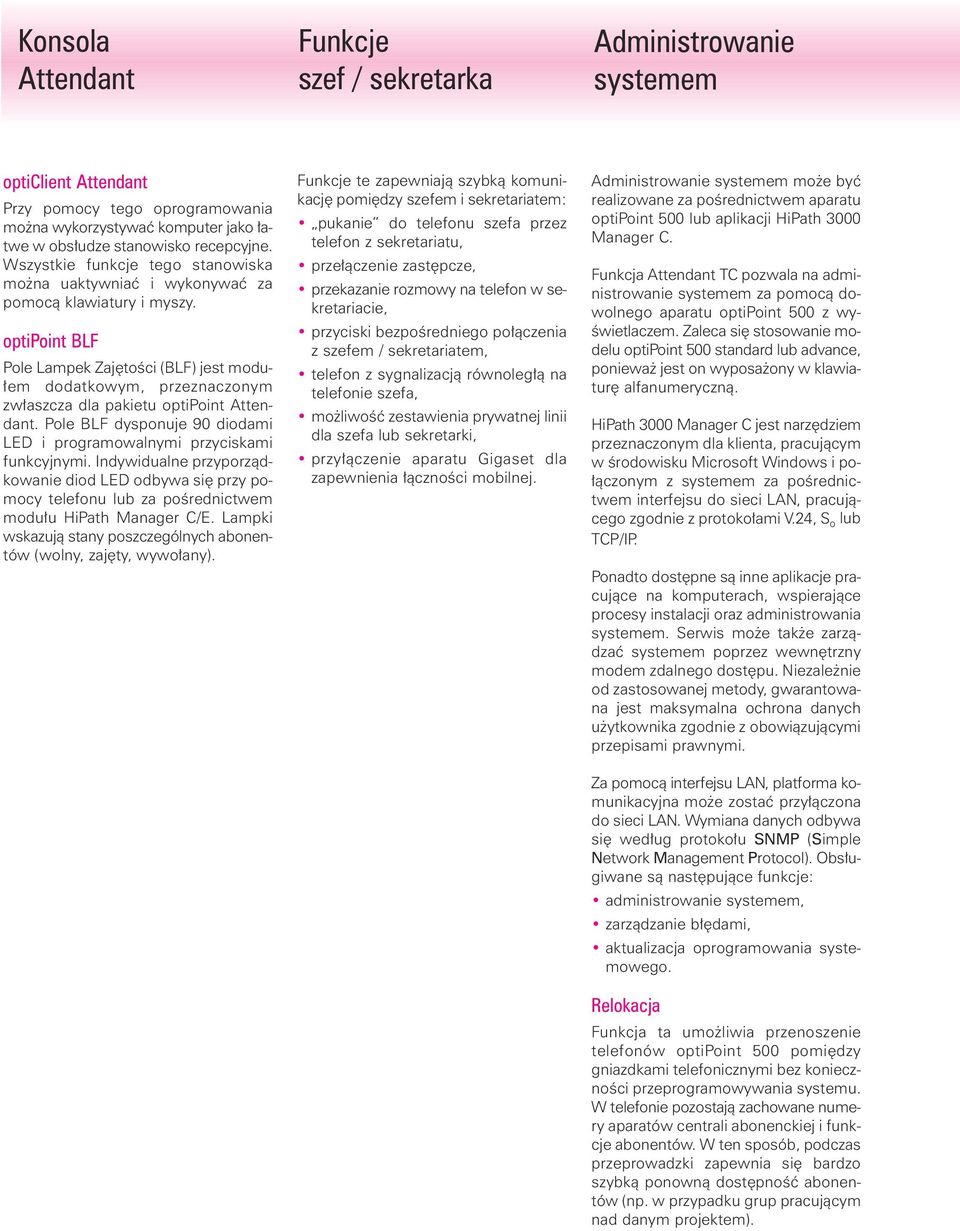

5 Konsola Attendant Funkcje szef / sekretarka Administrowanie systemem opticlient Attendant Przy pomocy tego oprogramowania mo na wykorzystywaç komputer jako atwe w obs udze stanowisko recepcyjne. Wszystkie funkcje tego stanowiska mo na uaktywniaç i wykonywaç za pomocà klawiatury i myszy. optipoint BLF Pole Lampek Zaj toêci (BLF) jest modu- em dodatkowym, przeznaczonym zw aszcza dla pakietu optipoint Attendant. Pole BLF dysponuje 90 diodami LED i programowalnymi przyciskami funkcyjnymi. Indywidualne przyporzàdkowanie diod LED odbywa si przy pomocy telefonu lub za poêrednictwem modu u HiPath Manager C/E. Lampki wskazujà stany poszczególnych abonentów (wolny, zaj ty, wywo any). Funkcje te zapewniajà szybkà komunikacj pomi dzy szefem i sekretariatem: pukanie do telefonu szefa przez telefon z sekretariatu, prze àczenie zast pcze, przekazanie rozmowy na telefon w sekretariacie, przyciski bezpoêredniego po àczenia z szefem / sekretariatem, telefon z sygnalizacjà równoleg à na telefonie szefa, mo liwoêç zestawienia prywatnej linii dla szefa lub sekretarki, przy àczenie aparatu Gigaset dla zapewnienia àcznoêci mobilnej. Administrowanie systemem mo e byç realizowane za poêrednictwem aparatu optipoint 500 lub aplikacji HiPath 3000 Manager C. Funkcja Attendant TC pozwala na administrowanie systemem za pomocà dowolnego aparatu optipoint 500 z wy- Êwietlaczem. Zaleca si stosowanie modelu optipoint 500 standard lub advance, poniewa jest on wyposa ony w klawiatur alfanumerycznà. HiPath 3000 Manager C jest narz dziem przeznaczonym dla klienta, pracujàcym w Êrodowisku Microsoft Windows i po- àczonym z systemem za poêrednictwem interfejsu do sieci LAN, pracujàcego zgodnie z protoko ami V.24, S o lub TCP/IP. Ponadto dost pne sà inne aplikacje pracujàce na komputerach, wspierajàce procesy instalacji oraz administrowania systemem. Serwis mo e tak e zarzàdzaç systemem poprzez wewn trzny modem zdalnego dost pu. Niezale nie od zastosowanej metody, gwarantowana jest maksymalna ochrona danych u ytkownika zgodnie z obowiàzujàcymi przepisami prawnymi. Za pomocà interfejsu LAN, platforma komunikacyjna mo e zostaç przy àczona do sieci LAN. Wymiana danych odbywa si wed ug protoko u SNMP (Simple Network Management Protocol). Obs ugiwane sà nast pujàce funkcje: administrowanie systemem, zarzàdzanie b dami, aktualizacja oprogramowania systemowego. Relokacja Funkcja ta umo liwia przenoszenie telefonów optipoint 500 pomi dzy gniazdkami telefonicznymi bez koniecznoêci przeprogramowywania systemu. W telefonie pozostajà zachowane numery aparatów centrali abonenckiej i funkcje abonentów. W ten sposób, podczas przeprowadzki zapewnia si bardzo szybkà ponownà dost pnoêç abonentów (np. w przypadku grup pracujàcym nad danym projektem).

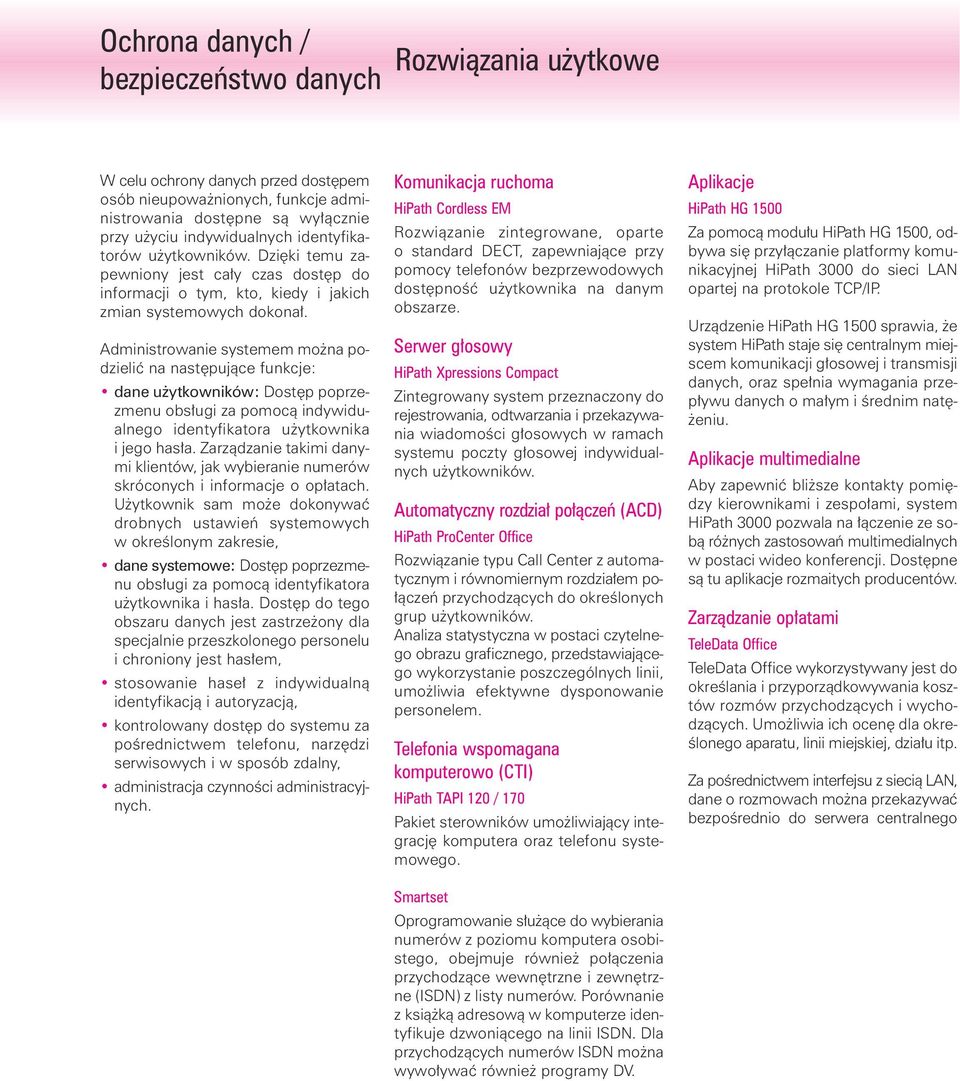

6 Ochrona danych / bezpieczeƒstwo danych Rozwiàzania u ytkowe W celu ochrony danych przed dost pem osób nieupowa nionych, funkcje administrowania dost pne sà wy àcznie przy u yciu indywidualnych identyfikatorów u ytkowników. Dzi ki temu zapewniony jest ca y czas dost p do informacji o tym, kto, kiedy i jakich zmian systemowych dokona. Administrowanie systemem mo na podzieliç na nast pujàce funkcje: dane u ytkowników: Dost p poprzezmenu obs ugi za pomocà indywidualnego identyfikatora u ytkownika i jego has a. Zarzàdzanie takimi danymi klientów, jak wybieranie numerów skróconych i informacje o op atach. U ytkownik sam mo e dokonywaç drobnych ustawieƒ systemowych w okreêlonym zakresie, dane systemowe: Dost p poprzezmenu obs ugi za pomocà identyfikatora u ytkownika i has a. Dost p do tego obszaru danych jest zastrze ony dla specjalnie przeszkolonego personelu i chroniony jest has em, stosowanie hase z indywidualnà identyfikacjà i autoryzacjà, kontrolowany dost p do systemu za poêrednictwem telefonu, narz dzi serwisowych i w sposób zdalny, administracja czynnoêci administracyjnych. Komunikacja ruchoma HiPath Cordless EM Rozwiàzanie zintegrowane, oparte o standard DECT, zapewniajàce przy pomocy telefonów bezprzewodowych dost pnoêç u ytkownika na danym obszarze. Serwer g osowy HiPath Xpressions Compact Zintegrowany system przeznaczony do rejestrowania, odtwarzania i przekazywania wiadomoêci g osowych w ramach systemu poczty g osowej indywidualnych u ytkowników. Automatyczny rozdzia po àczeƒ (ACD) HiPath ProCenter Office Rozwiàzanie typu Call Center z automatycznym i równomiernym rozdzia em po- àczeƒ przychodzàcych do okreêlonych grup u ytkowników. Analiza statystyczna w postaci czytelnego obrazu graficznego, przedstawiajàcego wykorzystanie poszczególnych linii, umo liwia efektywne dysponowanie personelem. Telefonia wspomagana komputerowo (CTI) HiPath TAPI 120 / 170 Pakiet sterowników umo liwiajàcy integracj komputera oraz telefonu systemowego. Smartset Oprogramowanie s u àce do wybierania numerów z poziomu komputera osobistego, obejmuje równie po àczenia przychodzàce wewn trzne i zewn trzne (ISDN) z listy numerów. Porównanie z ksià kà adresowà w komputerze identyfikuje dzwoniàcego na linii ISDN. Dla przychodzàcych numerów ISDN mo na wywo ywaç równie programy DV. Aplikacje HiPath HG 1500 Za pomocà modu u HiPath HG 1500, odbywa si przy àczanie platformy komunikacyjnej HiPath 3000 do sieci LAN opartej na protokole TCP/IP. Urzàdzenie HiPath HG 1500 sprawia, e system HiPath staje si centralnym miejscem komunikacji g osowej i transmisji danych, oraz spe nia wymagania przep ywu danych o ma ym i Êrednim nat - eniu. Aplikacje multimedialne Aby zapewniç bli sze kontakty pomi dzy kierownikami i zespo ami, system HiPath 3000 pozwala na àczenie ze sobà ró nych zastosowaƒ multimedialnych w postaci wideo konferencji. Dost pne sà tu aplikacje rozmaitych producentów. Zarzàdzanie op atami TeleData Office TeleData Office wykorzystywany jest do okreêlania i przyporzàdkowywania kosztów rozmów przychodzàcych i wychodzàcych. Umo liwia ich ocen dla okre- Êlonego aparatu, linii miejskiej, dzia u itp. Za poêrednictwem interfejsu z siecià LAN, dane o rozmowach mo na przekazywaç bezpoêrednio do serwera centralnego

7 Rozwiàzania bran owe Optymalizacja kosztów po àczeƒ (Least Cost Routing) Sieci HiPath 3000 w Hotelach Caracas Desk Caracas Desk oferuje ekonomiczne rozwiàzanie komunikacyjne dla ma ych i Êrednich hoteli, nie posiadajàcych systemów informatycznych lub rozwiàzaƒ opartych na wykorzystaniu komputerów osobistych. Szybka i niezawodna obs uga za poêrednictwem terminala recepcyjnego Memory Desk spe nia wszystkie wymagania codziennego ycia hotelowego, zapewniajàc goêciom pe ny komfort (dotyczy modelu HiPath 3500/3550). Caracas Inn Oprogramowanie to przeznaczone jest dla komputerów osobistych i pracuje w Êrodowisku Windows, spe niajàc takie wymagania hotelowe, jak przyjmowanie i wypisywanie goêci, naliczanie op at za rozmowy i budzenie. Caracas Link Standardowy interfejs hotelowy zapewniajàcy niezawodne przy àczanie aplikacji typu Front-Office do systemu HiPath Za pomocà tej funkcji, system HiPath 3000 automatycznie wybiera optymalnà najtaƒszà drog po àczeƒ wychodzàcych do operatorów telefonii stacjonarnej i ruchomej. Na podstawie tabeli routingu wyszukiwane sà najbardziej ekonomiczne po àczenia dla rozmów zewn trznych. Wybór operatora mo e dokonywaç si w oparciu o analiz wybieranego numeru lub te w oparciu o kryterium czasowe, to znaczy na podstawie stawek taryfowych obowiàzujàcych w okreêlonych porach dnia, tygodnia lub miesiàca. Informacje o funkcjach mo liwych do zrealizowania dla danego rodzaju sieci i odpowiednich protoko ów, mo na uzyskaç od naszych lokalnych dystrybutorów. Cyfrowe po àczenia sta e Korporacyjne sieci komunikacyjne mo na realizowaç za poêrednictwem cyfrowych àczy sta ych typu S o lub S 2M pomi dzy wieloma systemami HiPath za pomocà protoko u CorNet N, a pomi dzy systemami HiPath i systemami zewn trznymi za pomocà protoko u QSig. Systemy àczy si przy tym ze sobà za poêrednictwem linii publicznych i/lub prywatnych. Sieci wirtualne Sieç wirtualna z systemami HiPath i stykami typu S o oraz S 2M ma swoje uzasadnienie ekonomiczne tam, gdzie nieop acalne sà po àczenia sta e ze wzgl du na niewielki ruch lub gdzie nie wymaga si pe nego wykorzystania takiego po àczenia sta ego. Sieci IP HiPath 3000 oferuje mo liwoêç àczenia ze sobà wielu w z ów za pomocà àczy danych pracujàcych wed ug protoko u TCP/IP. W strumieniu danych stosuje si wtedy tunelowy protokó sieciowy CorNet N oraz QSig do wspó pracy z routerami WAN.

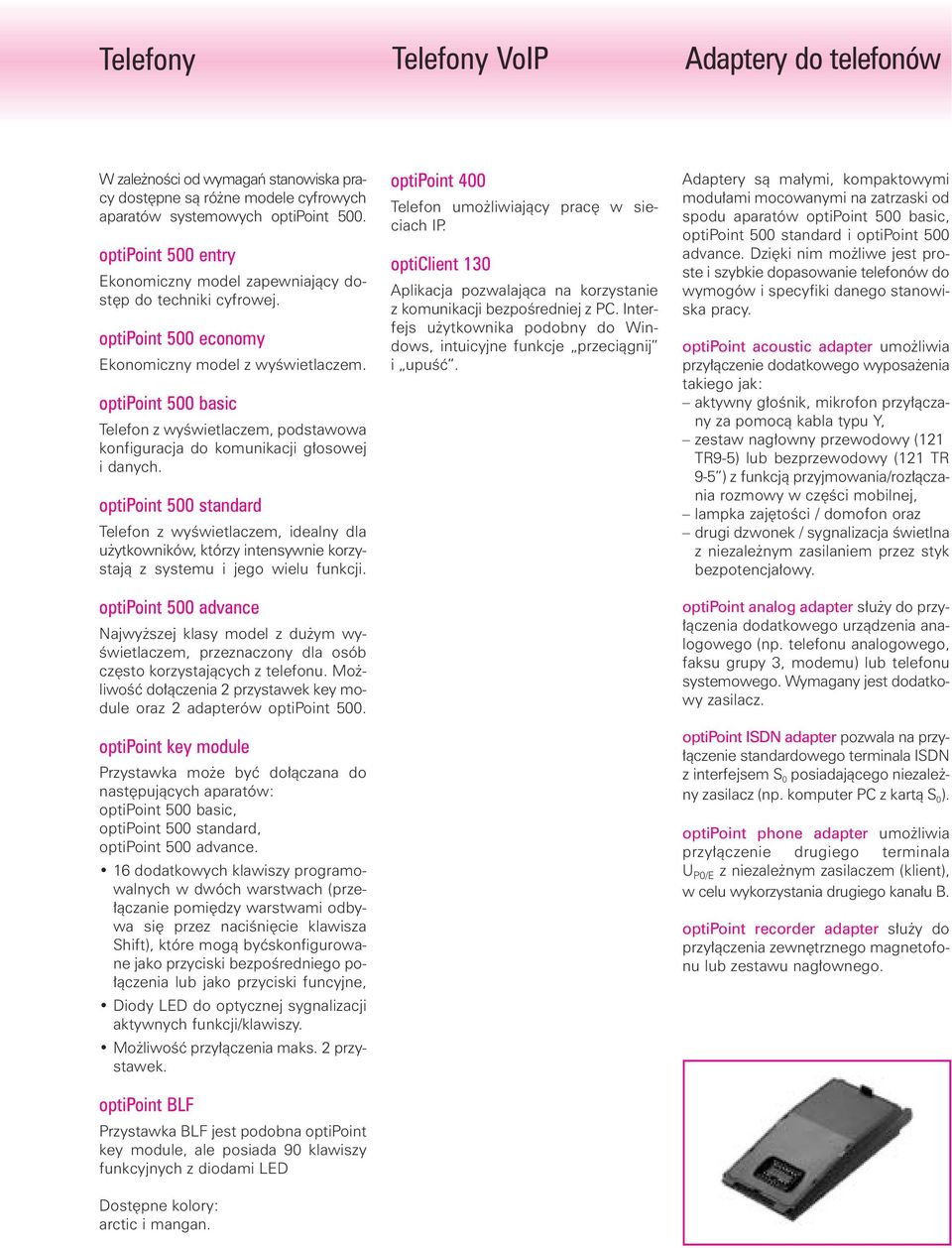

8 Telefony Telefony VoIP Adaptery do telefonów W zale noêci od wymagaƒ stanowiska pracy dost pne sà ró ne modele cyfrowych aparatów systemowych optipoint 500. optipoint 500 entry Ekonomiczny model zapewniajàcy dost p do techniki cyfrowej. optipoint 500 economy Ekonomiczny model z wyêwietlaczem. optipoint 500 basic Telefon z wyêwietlaczem, podstawowa konfiguracja do komunikacji g osowej i danych. optipoint 500 standard Telefon z wyêwietlaczem, idealny dla u ytkowników, którzy intensywnie korzystajà z systemu i jego wielu funkcji. optipoint 500 advance Najwy szej klasy model z du ym wy- Êwietlaczem, przeznaczony dla osób cz sto korzystajàcych z telefonu. Mo liwoêç do àczenia 2 przystawek key module oraz 2 adapterów optipoint 500. optipoint key module Przystawka mo e byç do àczana do nast pujàcych aparatów: optipoint 500 basic, optipoint 500 standard, optipoint 500 advance. 16 dodatkowych klawiszy programowalnych w dwóch warstwach (prze- àczanie pomi dzy warstwami odbywa si przez naciêni cie klawisza Shift), które mogà byçskonfigurowane jako przyciski bezpoêredniego po- àczenia lub jako przyciski funcyjne, Diody LED do optycznej sygnalizacji aktywnych funkcji/klawiszy. Mo liwoêç przy àczenia maks. 2 przystawek. optipoint BLF Przystawka BLF jest podobna optipoint key module, ale posiada 90 klawiszy funkcyjnych z diodami LED Dost pne kolory: arctic i mangan. optipoint 400 Telefon umo liwiajàcy prac w sieciach IP. opticlient 130 Aplikacja pozwalajàca na korzystanie zkomunikacji bezpoêredniej z PC. Interfejs u ytkownika podobny do Windows, intuicyjne funkcje przeciàgnij i upuêç. Adaptery sà ma ymi, kompaktowymi modu ami mocowanymi na zatrzaski od spodu aparatów optipoint 500 basic, optipoint 500 standard i optipoint 500 advance. Dzi ki nim mo liwe jest proste i szybkie dopasowanie telefonów do wymogów i specyfiki danego stanowiska pracy. optipoint acoustic adapter umo liwia przy àczenie dodatkowego wyposa enia takiego jak: aktywny g oênik, mikrofon przy àczany za pomocà kabla typu Y, zestaw nag owny przewodowy (121 TR9-5) lub bezprzewodowy (121 TR 9-5 ) z funkcjà przyjmowania/roz àczania rozmowy w cz Êci mobilnej, lampka zaj toêci / domofon oraz drugi dzwonek / sygnalizacja Êwietlna z niezale nym zasilaniem przez styk bezpotencja owy. optipoint analog adapter s u y do przy- àczenia dodatkowego urzàdzenia analogowego (np. telefonu analogowego, faksu grupy 3, modemu) lub telefonu systemowego. Wymagany jest dodatkowy zasilacz. optipoint ISDN adapter pozwala na przy- àczenie standardowego terminala ISDN zinterfejsem S 0 posiadajàcego niezale ny zasilacz (np. komputer PC z kartà S 0 ). optipoint phone adapter umo liwia przy àczenie drugiego terminala U P0/E zniezale nym zasilaczem (klient), w celu wykorzystania drugiego kana u B. optipoint recorder adapter s u y do przy àczenia zewn trznego magnetofonu lub zestawu nag ownego.

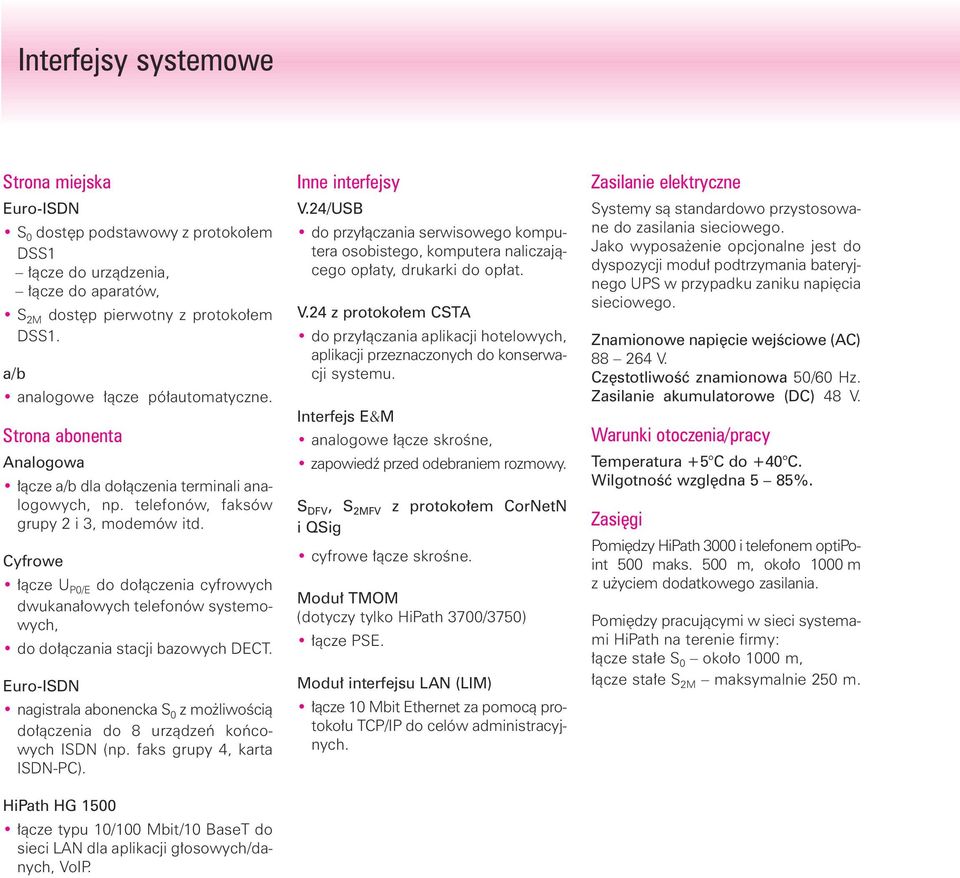

9 Interfejsy systemowe Strona miejska Euro-ISDN S 0 dost p podstawowy z protoko em DSS1 àcze do urzàdzenia, àcze do aparatów, S 2M dost p pierwotny z protoko em DSS1. a/b analogowe àcze pó automatyczne. Strona abonenta Analogowa àcze a/b dla do àczenia terminali analogowych, np. telefonów, faksów grupy 2 i 3, modemów itd. Cyfrowe àcze U P0/E do do àczenia cyfrowych dwukana owych telefonów systemowych, do do àczania stacji bazowych DECT. Euro-ISDN nagistrala abonencka S 0 z mo liwoêcià do àczenia do 8 urzàdzeƒ koƒcowych ISDN (np. faks grupy 4, karta ISDN-PC). HiPath HG 1500 àcze typu 10/100 Mbit/10 BaseT do sieci LAN dla aplikacji g osowych/danych, VoIP. Inne interfejsy V.24/USB do przy àczania serwisowego komputera osobistego, komputera naliczajàcego op aty, drukarki do op at. V.24 z protoko em CSTA do przy àczania aplikacji hotelowych, aplikacji przeznaczonych do konserwacji systemu. Interfejs E&M analogowe àcze skroêne, zapowiedê przed odebraniem rozmowy. S DFV, S 2MFV z protoko em CorNetN i QSig cyfrowe àcze skroêne. Modu TMOM (dotyczy tylko HiPath 3700/3750) àcze PSE. Modu interfejsu LAN (LIM) àcze 10 Mbit Ethernet za pomocà protoko u TCP/IP do celów administracyjnych. Zasilanie elektryczne Systemy sà standardowo przystosowane do zasilania sieciowego. Jako wyposa enie opcjonalne jest do dyspozycji modu podtrzymania bateryjnego UPS w przypadku zaniku napi cia sieciowego. Znamionowe napi cie wejêciowe (AC) V. Cz stotliwoêç znamionowa 50/60 Hz. Zasilanie akumulatorowe (DC) 48 V. Warunki otoczenia/pracy Temperatura +5 C do +40 C. WilgotnoÊç wzgl dna 5 85%. Zasi gi Pomi dzy HiPath 3000 i telefonem optipoint 500 maks. 500 m, oko o 1000 m z u yciem dodatkowego zasilania. Pomi dzy pracujàcymi w sieci systemami HiPath na terenie firmy: àcze sta e S 0 oko o 1000 m, àcze sta e S 2M maksymalnie 250 m.

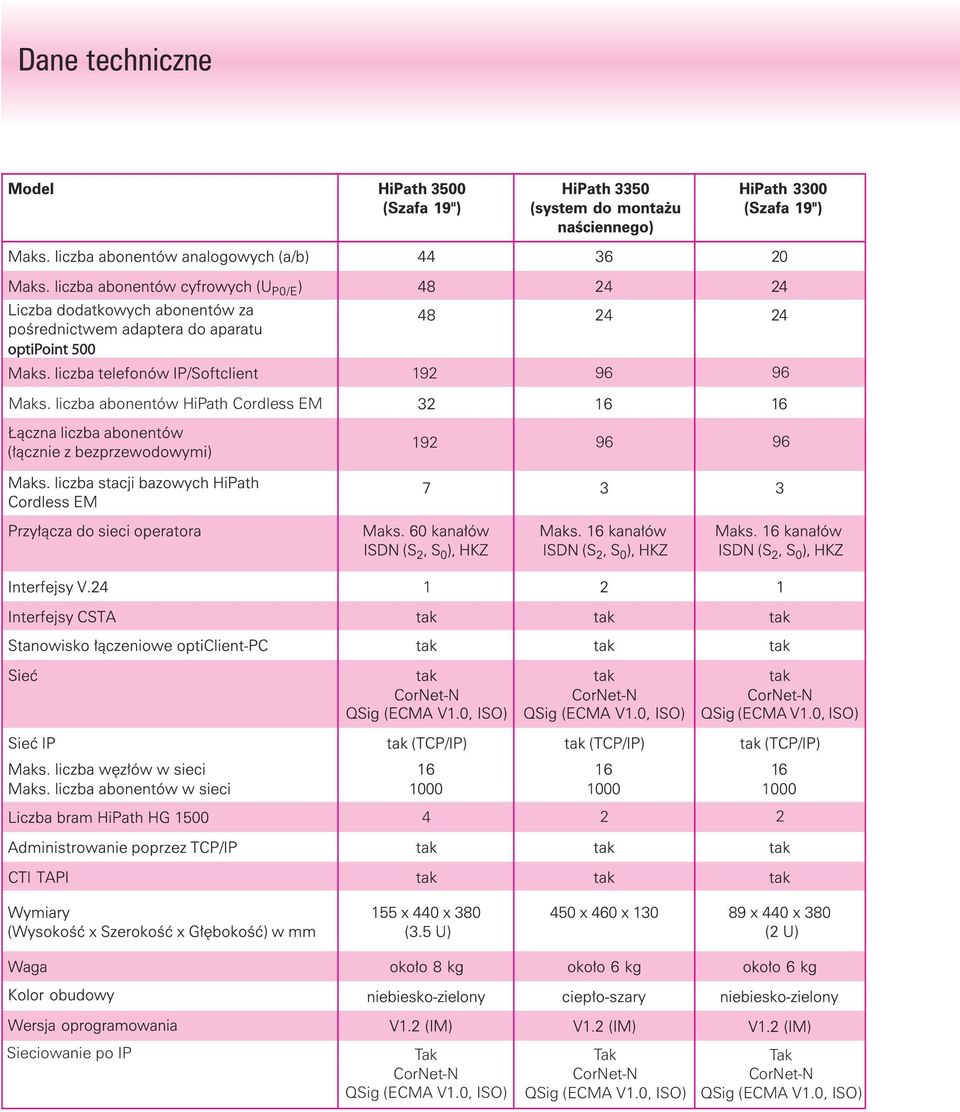

10 Dane techniczne optipoint 500 Maks. liczba abonentów HiPath Cordless EM Sieciowanie po IP Tak CorNet-N QSig (ECMA V1.0, ISO) Tak CorNet-N QSig (ECMA V1.0, ISO) Tak CorNet-N QSig (ECMA V1.0, ISO)

11 Konfiguracja systemu Wyposa enie pagingu radiowego stacja bazowa Interfejsy dla ISDN CO (S 0,S 2M ), àcza analogowe (HKZ) po àczenia mieszane i àcza skroêne HiPath Cordless stacja bazowa V.24 interfejs Taryfikacje Aplikacje PC HiPath HG 1500 a/b interfejs Analogowy Telefon fax grupy 3 LAN S 0 - Interfejs mo e byç skonfigurowany alternatywnie jako wewn trzny U P0/E interfejs optipoint 500 adapter Telefon optipoint 500 opticlient Attendant Telefon wyjêciowy Fax grupy 4 ISDN telefon Komputer sieciowy lub wolnostojàcy z kartà ISDN Siemens AG Wszelkie prawa zastrze one Nr A31002-H1000-A Wydrukowano w Polsce MoêliwoÊci techniczne i zmiany dostaw zastrze one Siemens Sp. z o.o. Information and Communications ul. upnicza Warszawa

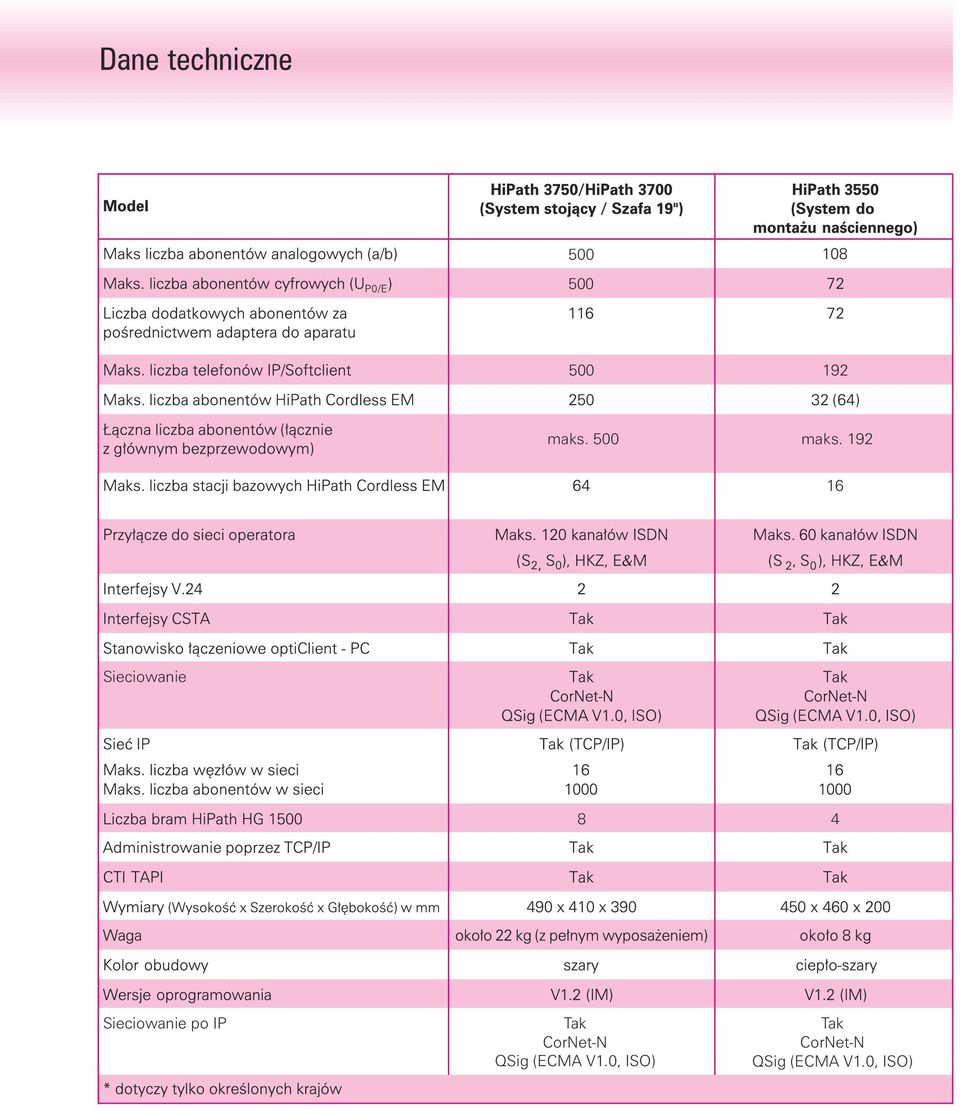

12 Dane techniczne maks. 500 maks Sieciowanie 8 4 Sieciowanie po IP Tak CorNet-N QSig (ECMA V1.0, ISO) Tak CorNet-N QSig (ECMA V1.0, ISO)
