1 Autoryzowany dystrybutor produktów: WYROBY DLA ELEKTROENERGETYKI 01/

2 Ul. Długa 2c Reda Tel Elnord powstał w 1998 roku i od początku jest dystrybutorem osprzętu kablowego Raychem. Obsługujemy: zakłady energetyczne, firmy działające na rzecz energetyki zawodowej, zakłady przemysłowe, kolejnictwo, farmy wiatrowe, elektrownie fotowoltaiczne, budownictwo mieszkaniowe, hurtownie elektryczne jak i klientów indywidualnych. W zakresie proponowanego asortymentu zapewniamy serwis: wsparcie techniczne, prezentacje, pokazy dla projektantów i kadry technicznej odbiorców, szkolenia dla monterów, nadzory nad montażem oraz montaż osprzętu na obiektach energetycznych i budowlanych. Zapraszamy do naszego centrum szkoleniowego gdzie w profesjonalnych warunkach odbywają się cyklicznie prezentacje techniczne i szkolenia praktyczne. Podstawowy zakres szkolenia praktycznego obejmuje montaż: głowice POLT, MVT; mufy przelotowe POLJ, CSJA; mufy przejściowe TRAJ; osprzęt do SF6: RSTI, RICS, RSES. Zakres napięć do 36 kv 2

3 Niniejszy katalog zawiera wybrane najczęściej stosowane produkty w elektroenergetyce takich producentów jak TE Connectivity, Raychem, Klauke, czy Hauff Technik. Pełne aktualne wersje katalogów są do pobrania na stronie bądź z płyty ELNORD Wyroby dla elektroenergetyki. Spis treści Termokurczliwe mufy nn Głowice kablowe SN Systemy przyłączania rozdzielnic gazowych Mufy kablowe SN Mufy nn przelotowe i rozgałęźne Akcesoria kablowe Zaciski do linii napowietrznych izolowanych Złączki i końcówki kablowe Złącza oświetleniowe Ograniczniki przepięć Przepusty kablowe HauffTechnik Gumowe wkłady uszczelniające Narzędzia kablowe Narzędzia Klauke Narzędzia do układania kabli Uziemienia ocynkowane ogniowo System uziemień Pozostałe wyroby

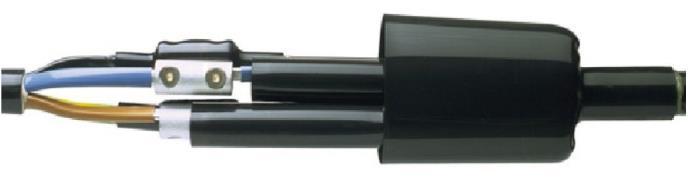

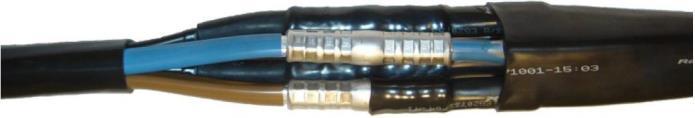

4 Termokurczliwe mufy nn produkcji ELNORD MTED termokurczliwe mufy przelotowe niskich napięć do kabli o izolacji i powłoce z tworzyw sztucznych Mufy przeznaczone są do kabli 3, 3,5, 4 i 5żyłowych, o izolacji polimerowej lub gumowej, opancerzonych lub nieopancerzonych, np, YAKY, YKY, YKYFty, N(A)YY MTED do kabli 4 i 5 żyłowych do montażu ze złączkami prasowanymi Przekrój żył [mm 2 ] Symbol kabel czterożyłowy Symbol kabel pięciożyłowy 1, MTED 01/4x1,510 MTED 01/4x625 MTED 01/4x1635 MTED 01/4x3570 MTED 01/4x35120 MTED 01/4x300 MTED 01/5x1,510 MTED 01/5x625 MTED 01.../S do kabli 4 i 5 żyłowych ze złączkami śrubowymi w zestawie. Przekrój żył [mm 2 ] Symbol kabel czterożyłowy Symbol kabel pięciożyłowy 1, MTED 01/4x1,56/S MTED 01/4x416/S MTED 01/4x1035/S MTED 01/4x2570/S MTED 01/4x70120/S MTED 01/4x150240/S MTED 01/5x1,56/S MTED 01/5/x416/S MTED 01/5x1035/S 4

5 Głowice kablowe SN Raychem Termokurczliwe głowice wnętrzowe do kabli jednożyłowych o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv Głowice są używane do kabli 1żyłowych o ekranowanej izolacji z tworzyw sztucznych, np.: YHAKXS, YHKXS, XUHAKXS, XRUHAKXS, NA2XSY, N2XSY, NA2XS2Y, N2XS2Y, NA2XS(F)2Y, N2XS(F)2Y Napięcie znamionowe Uo/U (kv) 6/10 8,7/15 12/20 18/30 Zestaw bez końcówek Przekrój żyły Typ głowicy (mm 2 ) 25 POLT12C/1XI 240 POLT12D/1XI POLT12E/1XI POLT12F/1XI POLT12G/1XI POLT24C/1XI POLT24D/1XI POLT24E/1XI POLT24F/1XI POLT42C/1XI POLT42D/1XI POLT42E/1XI POLT42F/1XI POLT42G/1XI Wymiar L (mm) Termokurczliwe głowice zewnętrzne do kabli jednożyłowych o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv Napięcie znamionowe Uo/U (kv) 6/10 Zestaw bez końcówek Przekrój żyły Typ głowicy (mm 2 ) POLT12C/1XO POLT12D/1XO POLT12E/1XO POLT12F/1XO POLT12G/1XO Wymiar L (mm) D Liczba kloszy 3 x 1 3 x 1 3 x 1 3 x 1 3 x 1 8,7/15 12/ POLT24C/1XO POLT24D/1XO POLT24E/1XO POLT24F/1XO x 3 3 x 3 3 x 3 3 x 3 18/ POLT42C/1XO POLT42D/1XO POLT42E/1XO POLT42F/1XO POLT42G/1XO x 4 3 x 4 3 x 4 3 x 4 3 x 4 Głowice wewnętrzne i zewnętrzne można zamawiać w wersji z końcówkami śrubowymi. Zestaw służy do wykonania 3 głowic jednobiegunowych. Zestawy uziemiające do kabli z żyłą powrotną z taśm należy zamawiać oddzielnie. 5

6 Głowice kablowe SN Raychem Nasuwane głowice wnętrzowe, do kabli jednożyłowych o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv Głowice są używane do kabli 1żyłowych o ekranowanej izolacji z tworzyw sztucznych, z żyłą powrotną z drutów, np.: YHAKXS, XUHAKXS, XRUHAKXS, NA2XSY, N2XSY, NA2XS2Y, N2XS2Y, NA2XS(F)2Y, N2XS(F)2Y. Temperatura pracy od 55 C do +180 C, Brak ograniczeń w składowaniu, Niepalna, Samogasnąca. Zestawy bez końcówek Napięcie znamionowe Przekrój Typ głowicy Wymiary (mm) Liczba Uo/U (kv) (mm 2 ) L D kloszy 6/ ,7/ / / MVTI3121 MVTI3131 MVTI5121 MVTI5131 MVTI5121 MVTI5131 MVTI6121 MVTI x 1 3 x 1 3 x 3 3 x 3 3 x 3 3 x 3 3 x 5 3 x 5 Nasuwane głowice zewnętrzne do kabli jednożyłowych o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv Zestawy bez końcówek Napięcie znamionowe Przekrój Typ głowicy Wymiary (mm) Liczba Uo/U (kv) (mm 2 ) L** D kloszy 6/ MVTO3121 MVTO x 3 3 x 3 8,7/ MVTO5121 MVTO x 5 3 x 5 12/ MVTO5121 MVTO x 5 3 x 5 18/ ** Podana długość głowicy jest długością orientacyjną, rzeczywista długość uzależniona jest od typu zastosowanej końcówki prasowanej Uwaga: MVTO6131 MVTO Zestaw służy do wykonania 3 głowic jednobiegunowych, używać należy końcówek szczelnych wzdłużnie, które zamawia się oddzielnie 3 x 8 3 x 8 6

7 Głowice kablowe SN Raychem Termokurczliwe głowice wnętrzowe do kabli trójżyłowych o ekranowanej izolacji papierowej, przesyconej syciwem nieściekającym i wspólnej powłoce metalowej, na napięcie 15 i 20 kv Głowice są przeznaczone do zakańczania kabli 3żyłowych o ekranowanej izolacji papierowej, przesyconej syciwem nieściekającym, np.: HAKnFtA, HKnFty, HAKnY. Napięcie znamionowe Przekrój żył Typ głowicy Wymiary (mm) Liczba Uo/U (kv) (mm 2 ) L D kloszy 2550 EPKT24B3MIH2CEE x1 EPKT24B3MIH4CEE x1 8,7/15 12/20 EPKT24C3MIH1CEE EPKT24C3MIH2CEE01 EPKT24C3MIH3CEE01 EPKT24C3MIH4CEE EPKT24B3MIH2CEE01 EPKT24B3MIH4CEE EPKT24C3MIH1CEE01 EPKT24C3MIH2CEE01 EPKT24C3MIH3CEE01 EPKT24C3MIH4CEE EPKT24D3MIH2CEE01 EPKT24D3MIH4CEE Zestawy głowic wykonane są jako trójfazowe, należy używać końcówek szczelnych wzdłużnie. Termokurczliwe głowice zewnętrzne do kabli trójżyłowych o ekranowanej izolacji papierowej, przesyconej syciwem nieściekającym i wspólnej powłoce metalowej, na napięcie 15 i 20 kv x1 3x1 3x1 3x1 3x1 3x1 3x1 3x1 3x1 3x1 3x1 3x1 Napięcie znamionowe Przekrój żył Typ głowicy Wymiary (mm) Liczba Uo/U (kv) (mm 2 ) L D kloszy 3570 EPKT24B3MOH3CEE x3 EPKT24B3MOH4CEE x3 8,7/15 EPKT24C3MOH3CEE x3 240 EPKT24C3MOH4CEE x EPKT24B3MOH3CEE x3 EPKT24B3M0H4CEE x3 12/ EPKT24C3MOH3CEE x3 EPKT24C3MOH4CEE x EPKT24D3MOH3CEE x3 EPKT24D3MOH4CEE x3 Zestawy głowic wykonane są jako trójfazowe, należy używać końcówek szczelnych wzdłużnie. Zestawy uziemiające Przekrój żył (mm 2 ) Orientacyjna średnica na powłoce metalowej (mm) Przekrój przewodu uziemiającego min. maks. (mm 2 ) Typ zestawu EAKT1668DE01 EAKT1669DE01 EAKT1670DE01 EAKT1671DE01 7

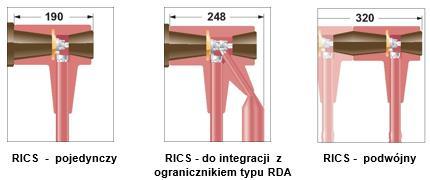

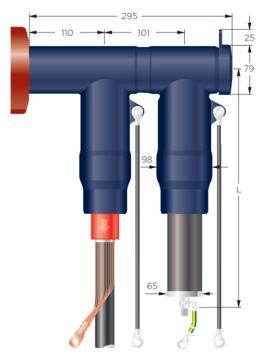

8 Systemy przyłączania rozdzielnic gazowych RICS, RCAB Izolowane adaptery kątowe i proste do rozdzielnic gazowych, wyposażonych w przepusty typu C (630 A) i C 2 (1250 A), wg EN 50181, do głowic 10 kv, 15 kv i 20 kv, do kabli o izolacji z tworzyw sztucznych. Minimalny odstęp pomiędzy adapterami: 25 mm, pomiędzy ogranicznikiem i uziemieniem: 47 mm, pomiędzy adapterem i uziemieniem 38 mm. Typ kabla/ głowicy 1 i 3żyłowe 10kV, końcówki prasowane, głowice POLT 1 i 3żyłowe 15kV, końcówki prasowane, głowice POLT 1 i 3żyłowe 20kV, końcówki prasowane, głowice POLT 1 i 3żyłowe 10kV, końcówki śrubowe, głowice POLTML i Lxx 1 i 3żyłowe 15 i 20kV, końcówki śrubowe, głowice POLTML i Lxx Przekrój żył (mm 2 ) * ** Typ adaptera RICS5113 RICS5123 RICS5133 RICS5143 RICS5113 RICS5123 RICS5133 RICS5143 RICS5123 RICS5133 RICS5143 RICS5123 RICS5133 RICS5143 RICS5143 RICS5133 RICS5143 RICS5123 RICS5133 RICS5143 RICS5143 RICS5133 RICS5143 Przekrój żył (mm 2 ) Typ adaptera RICS5139 RICS5149 RICS5139 RICS5149 RICS5139 RICS5149 RICS5139 RICS5149 RICS5149 RICS5139 RICS5149 RICS5139 RICS5149 RICS5149 RICS5139 RICS5149 Przekrój żył (mm 2 ) * Dla głowic do kabli 3żyłowych 10 kv z końcówką ML113, adapter RICS5123 tylko do przekroju 70 mm 2. ** Dla głowic do kabli 3żyłowych 20 kv z końcówką ML417, adapter RICS5143 tylko do przekroju 185 mm 2. Typ adaptera RICS5137 RICS5147 RICS5137 RICS5147 RICS5137 RICS5147 RICS5137 RICS5147 RICS5147 RICS5137 RICS5147 RICS5137 RICS5147 RICS5147 RICS5137 RICS5147 Do zestawów RICS 5113 i RICS 5123 należy dobierać końcówki kablowe z otworem o średnicy 13 mm. W pozostałych przypadkach otwór końcówki powinien mieć średnicę 17 mm. Skład zestawu: adapter, nakrętki mocujące, trzpień i korek są dostarczane w zestawach trójfazowych wraz z instrukcją montażu. Głowice kablowe należy zamawiać oddzielnie. 8

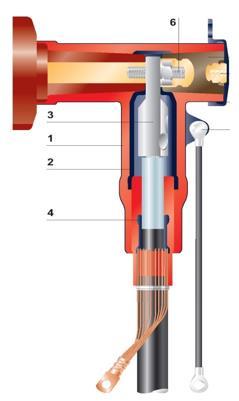

9 Systemy przyłączania rozdzielnic gazowych RSTI Ekranowane głowice kątowe do rozdzielnic gazowych, wyposażonych w przepusty typu C (630 A) i C 2 (1250 A) wg EN Napięcia: 10, 15, 20 i 30 kv Napięcie znam. Uo/U (kv) 6/10 8,7/15 i 12/20 18/30 Przekrój żył (mm 2 ) Głowica T RSTI5851 RSTI5853 RSTI5855 RSTI31 RSTI32 RSTI33 RSTI5851 RSTI5854 RSTI5855 RSTI51 RSTI52 RSTI53 RSTI54 RSTI6851 RSTI6852 RSTI6853 RSTI6855 RSTI61 RSTI62 RSTI63 Głowica sprzęgająca RSTICC5851 RSTICC5853 RSTICC5855 RSTICC31 RSTICC32 RSTICC33 RSTICC5851 RSTICC5854 RSTICC5855 RSTICC51 RSTICC52 RSTICC53 RSTICC54 RSTICC6851 RSTICC6852 RSTICC6853 RSTICC6855 RSTICC61 RSTICC62 RSTICC63 Średnica na izolacji żyły 12,725,0 17,032,6 21,334,6 28,936,4 28,936,4 34,045,4 12,725,0 21,334,6 21,334,6 34,045,4 34,045,4 39,159,0 39,159,0 22,435,5 22,435,5 28,942,0 28,942,0 34,045,4 39,159,0 39,159,0 Przekrój głowicy RSTI58xx: 1. Ekranowany korpus 2. Wewnętrzna warstwa przewodząca. 3. Końcówka śrubowa 4. Stożek sterujący 5. Zacisk i przewód uziemiający 6. Gwintowany trzpień 7. Korek zamykający z dzielnikiem napięć 8. Elektroda dzielnika 9. Osłona przewodząca RSES, RSSS Ekranowane konektorowe głowice kątowe i proste do rozdzielnic gazowych i transformatorów, wyposażonych w przepusty typu A (250A), wg EN Napięcia: 10, 15 i 20 kv Napięcie znam. Uo/U (kv) Przekrój żył (mm 2 ) Średnica na izolacji żył (mm) Typ głowicy Kątowe Proste 6/ ,517,4 13,517,4 13,517,4 16,320,8 16,320,8 RSES5202 RSES5203 RSES5205 RSES5217 RSES5219 RSSS5202 RSSS5203 RSSS5205 RSSS5217 RSSS ,624,1 RSES5224 8,7/ ,517,4 16,320,8 16,320,8 19,624,1 19,624,1 RSES5202 RSES5213 RSES5215 RSES5227 RSES5229 RSSS5202 RSSS5213 RSSS5215 RSSS5227 RSSS ,128,7 RSES / ,320,8 16,320,8 19,624,1 19,624,1 23,128,7 23,128,7 RSES5212 RSES5213 RSES5225 RSES5227 RSES5239 RSES5234 RSSS5212 RSSS5213 RSSS5225 RSSS5227 Zestawy z rozszerzeniem P zawierają dodatkowe tuleje termokurczliwe, np.rses 5225P. 1. Korpus z układem sterującym 2. Pojemnościowy dzielnik napięcia 3. Izolacja kabla 4. Otwór wejściowy korpusu 5. Ucho do przewodu uziemienia 6. Ekran wewnętrzny 7. Wspornik klamry mocującej 8. Końcówka prasowana 9. Wspornik klamry mocującej 10. Trzpień końcówki 11. Końcówka prasowana Zestawy z rozszerzeniem R posiadają dodatkową tuleję uszczelniającą Rayvolve, np. RSES 5225R 9

10 Mufy kablowe SN Raychem Termokurczliwe mufy przelotowe do jednożyłowych kabli o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv np.: YHAKXS, XUHAKXS, XUHKXS, XRUHAKXS. Napięcie znam. Przekrój żył Wymiary (mm) Uo/U (kv) (mm 2 ) Typ mufy L D 6/ POLJ12/1x2570 POLJ12/1x70150 POLJ12/1x POLJ12/1x POLJ12/1x500 POLJ12/1x630 POLJ12/1x ,7/15 i 12/ POLJ24/1x2570 POLJ24/1x70150 POLJ24/1x POLJ24/1x POLJ24/1x500 POLJ24/1x630 POLJ42/1x3570 POLJ42/1x70120 POLJ42/1x POLJ42/1x POLJ42/1x500 POLJ42/1x630 Zimnokurczliwe mufy przelotowe do jednożyłowych kabli o ekranowanej izolacji z tworzyw sztucznych, na napięcie 10, 15, 20 i 30 kv W ofercie znajdują się także mufy do kabli z żyłą powrotną z taśm miedzianych lub z warstwą Al spojoną z powłoką CEE01 Mufy Przelotowe ze złączką śrubową ze zintegrowanym ekranem metalicznym i powłoką zewnętrzną Napięcie znam. Przekrój żył Typ mufy Wymiary (mm) (mm 2 ) L D 6/10 8,7/15 i 12/20 18/ CSJA12/1x240 CSJA12/1x CSJA12/1x CSJA12/1x500 CSJA12/1x630 CSJA24/1x35150 CSJA24/1x240 CSJA24/1x CSJA24/1x CSJA24/1x500 CSJA24/1x630 CSJA42/1x240 CSJA42/1x CSJA42/1x500 CSJA42/1x Zestawy muf do kabli z żyłą powrotną z drutów lub taśm miedzianych lub kabli z warstwą Al. spojoną z powłoką, np. AHXAMKW

11 Mufy kablowe SN Raychem Termokurczliwe mufy przejściowe do łączenia jedno lub trójżyłowych kabli o izolacji z tworzyw sztucznych z kablami trójżyłowymi o izolacji papierowej, na napięcie 6, 10, 15, 20 i 30 kv Kabel o izolacji papierowej ekranowanej lub rdzeniowej i kable 1żyłowe o izolacji z tworzywa sztucznego. Kable o izolacji papierowej ekranowanej lub rdzeniowej i kable3żyłowe o izolacji z tworzywa sztucznego. Zestawy muf ze złączkami śrubowymi do kabli z żyłą powrotną z drutów Napięcie znam. Przekrój żył (mm 2 ) izolacji kabli Typ mufy Wymiary (mm) Uo/U (kv) Tworzywo Papier L D 3,6/6 i 6/ TRAJ12/1x3550 TRAJ12/1x70120 TRAJ12/1x ,7/15 i 12/ TRAJ24/70150PL01 TRAJ24/120240PL Zestawy muf bez złączek Napięcie znam. Przekrój żył (mm 2 ) izolacji kabli Typ mufy Wymiary (mm) Uo/U (kv) Tworzywo Papier L D 12/ RPKJ24B/1XU3SBPL01 SMOE61733 EPKJ24D/1XU3SB Termokurczliwe mufy przelotowe do kabli trójżyłowych o izolacji papierowej, na napięcie 6, 10, 15, 20 i 30 kv Mufy służą do łączenia kabli o izolacji papierowej, przesyconej syciwem zwykłym lub nieściekającym. Kable mogą mieć izolację rdzeniową, np.: KFtA, AKny, lub być ekranowane (o polu elektrycznym promieniowym), np.: HAKnFtA, HKnFty, HKny Zestawy muf ze złączkami śrubowymi. Kable 3żyłowe o wspólnej powłoce metalowej, opancerzone taśmami stalowymi, na napięcie 6, 10, 15 i 20 kv Napięcie znam. Przekrój żył Typ mufy Wymiary (mm) Uo/U (kv) (mm 2 ) L D 3,6/6 i 6/ GUSJ12/3550 GUSJ12/70120 GUSJ12/ ,7/15 i 12/ GUSJ24/701503SB GUSJ24/ SB

12 Mufy nn przelotowe i rozgałęźne Mufy nn przelotowe z żywicą GUROFLEX i złączką blokową. Kable o przekrojach do 240 mm 2 Napięcie znam. Średnica kabla Przekrój żył Typ mufy Wymiary (mm) Uo/U (kv) (mm) (mm 2 ) L H 0,6/ x1,56 5x616 4x1625 BV0GDKS0 BV1GDKS1 BV2GDKS L długość korpusu; H wysokość korpusu. Dobór przekrojów na podstawie CENELEC HD 603. Mufy bez złączek dostępne na życzenie. Mufy nn rozgałęźne z żywicą GUROFLEX. Kable o przekrojach do 25 mm 2 Mufy przeznaczone są do kabli 3, 3,5, 4 i 5żyłowych o izolacji z tworzyw sztucznych i przekrojach żył maks. 25 mm 2, np.: YAKY, YKY, N(A)YY, N(A)YC(W)Y. Zakres średnic zewnętrznych kabli od 10 do 30 mm Mufy dostarczane ze złączkami Napięcie Przekrój żył kabel: Typ mufy Wymiary znam. Uo/U (kv) główny (mm 2 ) odgałęźny (mm 2 ) L (mm) H (mm) Ze złączką blokową 4x625 4x425 BAV2UGDKK2/ ,6/1 5x616 / 5x1016 5x616 / 5x2,56 BAV2UGDKK2/ Ze złączką płaszczową 0,6/1 5x1,525 5x1625 5x1,525 5x1625 BAV2UGDMC25U/I BAV2UGDMC Mufy dostarczane bez złączek 0,6/1 35x1,525 35x1,525 BAV2UGD Mufy nn rozgałęźne z żywicą GUROFLEX. Przekroje: od 35 mm 2 do 240 mm 2 Mufy przeznaczone są do kabli 4żyłowych o izolacji i powłoce z tworzyw sztucznych, np.: YAKY, YAKXS, YKY, N(A)YY. Zakres przekrojów żył do 240 mm 2. Zakres średnic zewnętrznych kabli od 27 do 65 mm. Mufy do kabli 4żyłowych dostarczane ze złączką Napięcie Przekrój żył (mm 2 ) kabel Wymiary znam. Uo/U (kv) Główny rm, sm/ re,se Odgałęźny rm,sm/ re,se Typ mufy L (mm) H (mm) 0,6/1 3570/ / SM/ 120/ / / /670 10rm/16120re 35120sm/50150se MM5GD MM5GD MM7GC MM7GC W ofercie znajdują się także mufy bez złączek Termokurczliwe mufy nn rozgałęźne do kabli 4żyłowych o izolacji z PCV, ze złączką. Napięcie Przekrój żył kabel: Typ mufy Wymiary znam. Uo/U (kv) główny re, se (mm 2 ) odgałęźny (mm 2 ) L (mm) D (mm) 0,6/1 4x5070 4x150 4x x650 4x670 4x10150 BMHA 10014A170 BMHA 10014B1150 BMHA 10014C1150 Mufy przeznaczone są do nieopancerzonych kabli 4żyłowych, o izolacji z PCV i żyłach sektorowych litych np. YAKY, N(A)YY do 185 mm 2. Dostępne także bez złączki

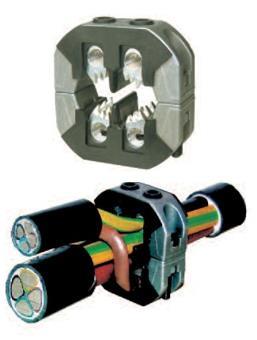

13 Mufy nn przelotowe i rozgałęźne Mufy przelotowe i rozgałęźne wypełnione żelem PowerGel, do kabli z tworzyw sztucznych Mufy i płaty remontowe przeznaczone są do łączenia lub naprawy przewodów i kabli z tworzyw sztucznych 1, 2, 3, 3,5, 4 i 5 żyłowych, np: YAKY, XAKXS, YKY, N(A)YY. Napięcie znamionowe 0,6/1 kv Do zastosowań wewnętrznych i zewnętrznych w aplikacjach podziemnych i napowietrznych. GelBox mufy przelotowe. Złączki śrubowe w zestawie. Połączenie do 5 żył Przekrój (mm 2 ) Typ mufy Dł x Szer x Wys (mm) 4x625(35*) GelBox25 270x100x45 5x616** GelBox x100x45 5x1025** GelBox255/25 270x100x45 *35mm 2 należy usunąć izolacje żył ** W zestawie oddzielna złączka płaszczowa do żył ochronnych RayGel Plus mufy przelotowe lub rozgałęźne. Złączki śrubowe w zestawie. Połączenie do 5 żył Przekrój: kabel Typ mufy Dł x Szer x Wys główny (mm 2 ) Odgałęźny (mm 2 ) (mm) 35x1,56 35x616 35x1,56 35x616 RayGel Plus 2 RayGel Plus 3 233x78x40 313x90x47 Gelwrap płat do wykonania muf przelotowych do kabli 1żyłowych lub naprawy izolacji i powłok Średnica kabla (mm) Typ GELWRAP18/4150 GELWRAP18/4200 GELWRAP18/4250 GELWRAP33/10150 GELWRAP33/10200 GELWRAP33/10250 GELWRAP50/20250 GELWRAP50/20300 Maks. długość złączki lub naprawianego uszkodzenia (mm) Pierścieniowe złączki przebijające Złączki pierścieniowe służą do prostego, niezawodnego i bezpiecznego wykonania połączeń odgałęźnych, gdy kabel główny znajduje się pod napięciem. Złączki mogą być stosowane do żył Al lub Cu, jedno lub wielodrutowych, w kablach o izolacji PCV lub XLPE. Do instalowania w małych mufach żywicznych i termokurczliwych mufach Raychem z rodziny Rayligator (BMHM, BMHA). Typ Kabel główny Kabel odgałęźny Średnica Gniazda rm/sm (mm 2 ) re/se (mm 2 ) rm/sm (mm 2 ) re/se (mm 2 ) zewnętrzna (mm) Kluczy imbus (mm) HEL487435re HEL4874 HEL6874 HEL6875 HEL6876 HEL re rm/ 35120sm re/ 50150se , /5 6/5 6/5 6/5 6/5 6/5 HEL6878 HEL6879 HEL6880 HEL HEL5876 HEL sm sm 120rm 185se 240se se rm/ 35120sm re/ 50150se /5 8/5 8/5 8/5 6/5 6/6 13

14 Akcesoria kablowe Głowiczki termokurczliwe do kabli i przewodów o izolacji z tworzyw sztucznych Wymiary w tabeli poniżej H: Średnica dużego otworu J: Średnica małych otworów K: Średnica najmniejszego otworu P: Długość głowiczki R: Długość dużego otworu S: Długość małych otworów HW: Grubość ścianki dużego otworu JW: Grubość ścianki małych otworów KW: Grubość ścianki najmniejszego otworu a: przed skurczeniem b: po swobodnym skurczeniu Zalecany Typ Wymiary (mm) przekrój żyły głowiczki H J K P R S HW JW/KW kabla (mm 2 ) a min. b max a min. b max a min. b max b 10% b 10% b 10% b 20% b 20% dla kabli 3żyłowych W533/S 402W516/S 402W526/S 402W248/S 402W439/S , ,7 3,5 3,5 4,0 4,2 1,5 1,5 2,5 2,5 2,6 dla kabli 4żyłowych 1, S013/S 502K033/S 502K046/S 502K016/S 502K026/S 502R810/S ,5 16, , , ,0 2,5 3,5 3,5 3,5 4,0 1,2 1,9 2,0 2,0 2,5 3,5 Kapturki termokurczliwe do uszczelniania końców kabli Zalecana Typ kapturka Wymiary (mm) średnica kabla D (mm) a (min.) b (maks.) Kapturki nieprzewodzące L011R05/S 102L022R05/S 102L033R05/S 102L044R05/S 102L048R05/S 102L055R05/S 102L066R05/S , L b ( 10%) W b ( 20%) 2,0 2,8 3,2 3,9 3,3 3,8 3,8 Wymiary w tabeli: D: Średnica W: Grubość ścianki L: Długość a: przed skurczeniem b: po swobodnym skurczeniu 14

15 Akcesoria kablowe Płaty remontowe do kabli o izolacji papierowej i z tworzyw sztucznych Wymiary: Da: Średnica przed skurczeniem Db: Średnica po swobodnym skurczeniu L: Długość Wa: Grubość ścianki przed skurczeniem Wb: Grubość ścianki po skurczeniu Zalecana średnica Typ płata Wymiary (mm) kabla min. (mm) maks. D a (min.) b (maks.) CRSM34/10250/ CRSM34/10500/239 CRSM34/101000/ CRSM34/101500/239 CRSM53/13250/239 CRSM53/13500/239 CRSM53/13750/239 CRSM53/131000/239 CRSM53/131500/239 CRSM84/20250/239 CRSM84/20500/239 CRSM84/20750/239 CRSM84/201000/239 CRSM84/201500/239 CRSM107/29500/239 CRSM107/291000/239 CRSM107/291500/239 CRSM143/36500/239 CRSM143/361000/239 CRSM143/361500/ CRSM198/551000/239 CRSM198/551500/ CRSM250/981000/239 CRSM250/981500/239 W a (min.) b (min.) L a ( 15mm) ,3 2, ,3 2, ,3 2, ,3 2, ,3 1, ,3 2, ,4 1, Płat remontowy i metalową spinkę można uciąć do wymaganej długości w zależności od potrzeb montażu. Inne długości dostępne na życzenie. 15

16 Akcesoria kablowe Bezhalogenowe rury termokurczliwe z poliolefin WCSM grubościenna, bezhalogenowa rura termokurczliwa. Służy do wzmacniania izolacji elektrycznej, uszczelniania i ochrony antykorozyjnej. Wewnętrzna ścianka rury pokryta jest warstwą kleju. Klej ma doskonałe właściwości uszczelniające i spójność z większością materiałów stosowanych w energetyce. Rura odporna na promieniowanie UV Zakres temperatur: Wytrzymałość elektryczna: Barwa: Sposób dostawy: 50 o C do +90 o C 170 kv/cm (ścianka 1mm) 120 kv/cm czarna z klejem, odcinki po 1m Zalecana średnica Typ rury Wymiary (mm) (mm) D W min. maks. a (min.) b (maks.) a (min.) b (maks.) 3,5 4,5 6, , WCSM12/31000S WCSM16/41000S WCSM24/61000S WCSM34/81000S WCSM48/121000S WCSM56/161000S WCSM70/201000S WCSM90/251000S WCSM110/301000S WCSM130/351000S WCSM160/501000S WCSM180/501000S WCSM200/501000S WCSM250/651000S WCSM320/1000S WCSM390/ S ,8 0,9 1,0 1,3 1,5 1,5 1,4 1,3 1,2 1,2 1,0 1,0 n.a. n.a. n.a. n.a. 2,0 2,4 2,7 4,0 4,5 4,4 4,4 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4,3 Wymiary: Da: średnica przed skurczeniem Db: średnica po swobodnym skurczeniu Wa: grubość ścianki przed skurczeniem Wb: grubość ścianki po skurczeniu MWTM średniościenna, bezhalogenowa rura termokurczliwa Zakres temperatur: Wytrzymałość elektryczna: 40 o C do +120 o C (bez kleju) 40 o C do +900 o C (z klejem) 200 kv/cm (ścianka 1mm) Zalec. średnica Typ rury Wymiary (mm) (mm) Rury bez kleju* rury z klejem D W min. maks. a (min.) b (maks.) a (min.) b (min.) 3,5 5, ,5 22,5 31, MWTM10/31000/U MWTM16/51000/U MWTM25/81000/U MWTM35/121000/U MWTM50/161000/U MWTM63/191000/U MWTM75/221000/U MWTM85/251000/U MWTM/291000/U MWTM115/341000/U MWTM140/421000/U MWTM160/501000/U MWTM180/601000/U MWTM245/801000/U MWTM285/ /U MWTM10/31000/S MWTM16/51000/S MWTM25/81000/S MWTM35/121000/S MWTM50/161000/S MWTM63/191000/S MWTM75/221000/S MWTM85/251000/S MWTM/291000/S MWTM115/341000/S MWTM140/421000/S MWTM160/501000/S MWTM180/601000/S ,3 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,7 0,7 0,7 0,7 0,7 n.a. n.a. 1,0 1,4 2,0 2,0 2,0 2,4 2,7 2,8 3,1 3,1 3,1 3,2 3,2 2,4 1,4 16

17 Akcesoria kablowe System uszczelniania przepustów kablowych RDSS RDSS (oprócz typu150) uszczelnia puste przepusty kablowe lub przepusty z maksymalnie dwoma kablami. Poniższa tabela podaje minimalną i maksymalną średnicę zewnętrzną pojedynczego kabla lub średnicę zastępczą wiązki 2 kabli, w zależności od rozmiaru przepustu. Wszystkie wymiary podano w mm. Średnica Typ wewn. RDSS45 RDSS60 RDSS75 RDSS100 RDSS125 RDSS150 przepustu ø kabla ø kabla ø kabla ø kabla ø kabla ø kabla 32, * * * * * * * * * * * * * Dobór RDSSClip RDSS Clip45 RDSS Clip75 RDSS Clip75 RDSS Clip100 RDSS Clip125 RDSS Clip150 Do uszczelnienia 3 lub więcej kabli należy dodatkowo zastosować RDSSClip. Określić średnicę zastępczą wiązki kabli (średnica koła opisanego). Powinna ona być mniejsza od maksymalnej średnicy kabla, podanej w tabeli, pomniejszonej o 5mm na każdy RDSSClip. Jeden RDSSClip stosuje się do wiązki 2*, 3 lub 4 kabli. Do wiązek 5, 6 i 7 kabli dodaje się drugi RDSSClip, zgodnie z rysunkiem powyżej. Zakres obejmuje również puste przepusty bez kabli Wyłącznie do przepustów bez kabli *RDSSClip y muszą być użyte w przypadku 2 i większej liczby kabli w wiązce RDSS może być pompowane przy pomocy sprężarek i pompek, umożliwiających osiągnięcie ciśnienia wewnętrznego bar. 17

18 Zaciski do linii napowietrznych izolowanych SIMEL Zakres przekrojów Typ Śruby Moment Masa (mm 2 ) Przewód Przewód Dokręcania (kg/ goły izolowany (NM) 100szt.) linia główna i goła/ przyłączenie izolowane ,510 EP13 1xM6 7 5, P2XMk2* 1xM , RDP 25/CN 1xM ,5 Linia główna i goła/ odgałęźna izolowana CDR/CN 1 S UK 2xM ,5 1 odpowiada średnicom od 4,5 do 12mm 2 odpowiada średnicom od 3 do 13,5 mm * zaciski typu P2XMk 2 mogą być stosowane jedynie do połączeń przewodów aluminiowych EP, P2X, P3X P4X RDP 25/CN CDR/CN Złączki i końcówki kablowe Końcówki śrubowe do 36 kv BLMT do żył Al i Cu Typ końcówki BLMT25/13 BLMT25/17 BLMT35/15013 BLMT35/15017 BLMT/24013 BLMT/24017 BLMT185/40013 BLMT185/40017 BLMT185/40021 Przekrój żył (mm 2 ) Średnica otworu (mm) Liczba śrub Złączki śrubowe do 36kV BSM do żył Al i Cu Typ złączki BSM25/ BSM35/150 BSM/240 BSM185/400 Przekrój żył (mm 2 ) Długość (mm) Średnica zewnętrzna (mm) Liczba śrub Oferujemy pełen zakres złączek i końcówek prasowanych Al i Cu do 36 kv Złączki z przegrodą lub bez, od 25 do 1000mm 2 wypełnione pastą stykową Końcówki od 16 do 625 mm 2 wypełnione pastą stykową Komponenty do uziemień pancerzy, powłok i żył powrotnych (sprężyny płaskie) Typ Średnica stosowania (mm) Szerokość sprężyny min. maks. (mm) EPPA034E EPPA034F EPPA034G EPPA034H

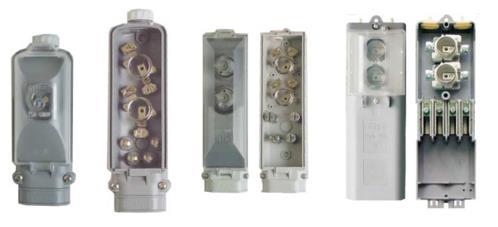

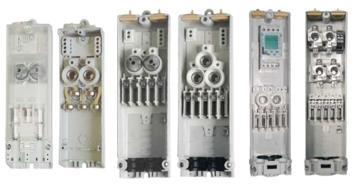

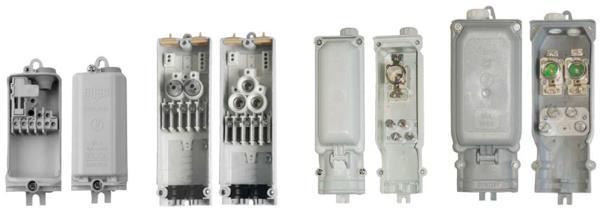

19 Złącza kablowe do instalacji oświetlenia zewnętrznego Do wkładek bezpiecznikowych D 01 (E14) Do wkładek bezpiecznikowych D II (E27) EKM2020 EKM2050SK EKM2051 EKM1271 EKM1272 EKM2072 EKM2035 Do montażu we wnękach słupów i w przestrzeniach zewnętrznych EKM2045 EKM2050SKFH EKM1261 EKM1281 Typ Kryteria doboru Kable zasilające (liczba i przekrój żył mm 2 ) Gniazdo bezpiecznikowe Zaciski Stopień ochrony Wymiary słupa (mm) jeden dwa trzy Drzwiczki Øwewn. EKM2045 A B C 5x1,54 5x1,54 1xE14 Blokowe IP 55 58x EKM2020 D E 5x2,516 5x2,516 5x2,510 2xE14 płaszczowe IP 44 70x EKM2050 F G C 5x2,525 5x2,525 5x2,516 2/3xE14 / ślizgowe IP 54 85x szyna DIN EKM2051 F C H 5x2,525 5x2,525 5x2,516 2/3/4xE14 / ślizgowe IP 54 85x szyna DIN EKM1271 F E 4/5x616 4/5x616 1xE27 płaszczowe IP 43 80x EKM1272 F G 4x625 4x625 2xE27 płaszczowe IP 43 80x EKM1261 E C 4x616 4x616 5x10 1/2xE27 / płaszczowe IP 54 80x x10 szyna DIN EKM2072 F J 5x416 5x416 1/2xE27 płaszczowe IP 43 80x EKM1281 J C 5x2535 5x25 4x35 5x25 5x1635 5x1625 4x1635 5x16 5x16 1/2xE27 / szyna DIN płaszczowe IP x EKM2035 K J 4x450 4x450 4x435 1/2xE27 / szyna DIN ślizgowe IP 43 90x A słupy o bardzo małych średnicach, B kable o bardzo małych średnicach, C do montażu w przestrzeniach zewnętrznych, D słupy o małych średnicach, E kable o małych średnicach, F słupy o przeciętnych średnicach, G kable o przeciętnych średnicach, H do aparatury modułowej, J kable o dużych średnicach, K słupy o dużych średnicach 19

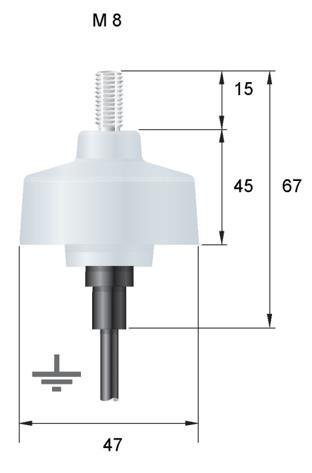

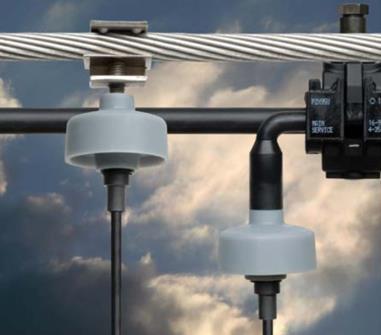

20 Ograniczniki przepięć Bowthorpe MOSIPO ogranicznik przepięć nn (SPD) Zgodnie z Normą PNEN , Klasa II Znamionowy prąd wyładowczy In= 15kA Największy prąd wyładowczy Imax= 40kA Osłona z kauczuku silikonowego, stopień ochrony IP 67 Najwyższe napięcie trwałej pracy Uc Napięciowy poziom ochronny Up 275V 2,0kV 440V 2,5kV Napięcie obniżone * przy prądzie 8/20µs, 15kA 1800V 2280V przy prądzie 8/20µs, 40kA 3660V 3900V Masa ** 120g 125g *) z przewodem uziemiającym 50cm, **) z przewodem uziemiającym (1m) Zintegrowany odłącznik i przewód uziemiający o długości 1m Wymiary (mm) Podstawowe akcesoria liniowe Sposób zamawiania: BOWMOSIPO Przykład SPD na najwyższe napięcie trwałej pracy U c = 440V z krótkim łącznikiem i zaciskiem P2X: BOWMOSIPO 15/440H 15/275 15/

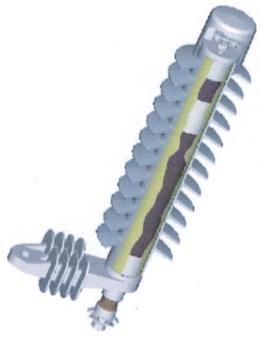

21 Ograniczniki przepięć Ograniczniki przepięć średnich napięć Bowthorpe do zastosowań napowietrznych typu DA1. Podstawowe własności ograniczników Zakres napięć trwałej pracy, kv 336 Zakres znamionowego poziomu ochrony, kv Znamionowy prąd wyładowczy, ka 10 Klasa rozładowania linii 1 Graniczny prąd wyładowczy, ka 100 Wytrzymałość zwarciowa, ka 21 Zdolność pochłaniania energii, kj/kv U c przy prądzie granicznym 100kA (2 udary) 5,6 przy udarze długotrwałym 325A (2 udary) 3,4 Dopuszczalny moment zginający, Nm 350 Dopuszczalne obciążenie osiowe, N 2000 Ograniczniki DA1 z odłącznikiem Moment dokręcania (M12), Nm 50 i izolatorem wsporczym Typowy ogranicznik dla linii napowietrznej 15kV DA122CM0M0NS Ograniczniki przepięć średnich napięć Raychem do zastosowań napowietrznych typu: HDAM(L)A Podstawowe parametry Zakres napięć trwałej pracy U c, kv 324 Znamionowy prąd wyładowczy (8/20µs), ka 10 Klasa rozładowania linii wg PNEN : (U) Prąd graniczny (4/10 µs), ka 100 Prąd długotrwały (2000 µs), A 400 Przepięcie dynamiczne: TOV 10 sek, (U w/u c) 1,42 Prąd zwarciowy: (metoda udaru wstępnego), ka 40 Bezpieczna nieeksplozyjna konstrukcja Energia absorbowana, kj/kvu c 2 udary długotrwałe 2 udary graniczne 4,2 6,8 Typowy ogranicznik dla linii napowietrznej 15kV HDA18MANLM 21

22 Ograniczniki przepięć RDA Ograniczniki przepięć średnich napięć Raychem do zastosować wnętrzowych. Podstawowe własności ograniczników Znamionowy prąd wyładowczy, ka Klasa rozładowania linii Graniczny prąd wyładowczy, ka Wytrzymałość zwarciowa, ka Zdolność pochłaniania energii, kj/kv U c przy prądzie granicznym przy udarze łączeniowym Moment dokręcania (M12), Nm Typowy ogranicznik dla sieci: 15kV 20kV ,3 2,6 58 RDA18 RDA24 Ogranicznik RDA zainstalowany z głowicą kablową i z adapterem RICS RSTISA Ekranowane, konektorowe ograniczniki przepięć Raychem na napięcie do 41kV Ograniczniki przeznaczone są do bezpośredniego montażu z izolatorami o profilach C1 lub C2 według EN50180 i EN50181 lub do sprzęgania z głowicami konektorowymi typu RSTI. Ograniczniki do bezpośredniego montażu na izolatorze przepustowym Typ ogranicznika Napięcie trwałej pracy, kv Znamionowy prąd wyładowczy, ka Wytrzymałość zwarciowa, ka RSTI58SA0605 RSTI58SA1205 RSTI58SA1805 RSTI58SA2405 RSTI58SA RSTI68SA1210 RSTI68SA1810 RSTI68SA2410 RSTI68SA3010 RSTI68SA3610 RSTI68SA3910 RSTI68SA Ograniczniki do sprzęgania z głowicami RSTI Typ ogranicznika RSTICC58SA0605 RSTICC58SA1205 RSTICC58SA1805 RSTICC58SA2405 RSTICC58SA2605 RSTICC68SA1210 RSTICC68SA1810 RSTICC68SA2410 RSTICC68SA3010 RSTICC68SA3610 RSTICC68SA3910 RSTICC68SA4110 Napięcie trwałej pracy, kv Znamionowy prąd wyładowczy, ka Wytrzymałość zwarciowa, ka Przeznaczone do głowicy podstawowej typu RSTI58xx RSTI68xx 22

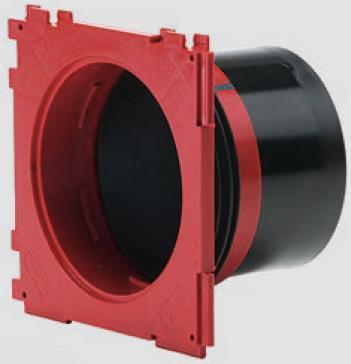

23 Przepusty kablowe HauffTechnik HSI 150 Przepusty do zabetonowania (wodo oraz gazoszczelność do 2,5 bara) HSI 150K/X HSI 150K2/X HSI 150GSM 110/X Produkt Pojedynczy przepust kablowy do ściany o grubości minimalnej 70mm Podwójny przepust kablowy do ściany o grubości minimalnej 100mm Podwójny przepust kablowy do ściany typu sandwich Jednostronny przepust kablowy z mufą wtykową do rur o ø zew 110mm i grubości ściany 120mm Jednostronny przepust kablowy z mufą wtykową do rur o ø zew 125mm i grubości ściany 120mm Jednostronny przepust kablowy z mufą wtykową do rur o ø zew 160mm i grubości ściany 230mm możliwość połączenia w pakiet z użyciem dystansów Dystanse zestaw 2 dystansów zwiększających odległość od osi przepusty do 40mm, możliwe do zastosowania z HSI 150 oraz HSI 90 X grubość ściany w mm, ** możliwe ograniczenie, co do ilości średnicy kabli Nr katalogowy HSI 150K/X HSI 150K2/X HSI 150K2EW/X HSI 150GSM 110/X** HSI 150GSM 125/X** HSI 150GSM 160/X HSIAH 40 HSI 150 Pokrywy systemowe, uszczelnienia w technice termokurczliwej HSI 150D3/58 HSI 150D7/33 HSI 150D Produkt Zakres średnicy dla Nr katalogowy kabla/rury ø Pokrywa systemowa zaślepiająca Zaślepienie otworu HSI 150D Pokrywa systemowa z jednym króćcem, 1szt. opaski 2578 mm HSI 150D1/80 termokurczliwej i centrującej Pokrywa systemowa z trzema króćcami, 3szt. opasek 2256 mm HSI 150D3/58 termokurczliwych i centrujących Pokrywa systemowa z siedmioma króćcami, 7szt. opasek termokurczliwych 1231 mm HSI 150D7/33 Opaski zimnokurczliwe na zapytanie 23

24 Przepusty kablowe HauffTechnik HSI 150SEGMENTO wyjątkowo elastyczne i miękkie uszczelnienie, niezależny montaż poszczególnych segmentów, łatwa identyfikacja zakresu średnic oraz ilości wolnych otworów, łatwa i szybka możliwość dodania lub wymiany przewodu w dowolnym czasie, otwory zamknięte fabrycznie zaślepkami Produkt Nr katalogowy Element bazowy pokrywa systemowa HSI 150S3 Segment fioletowy, zakres zastosowania dla 2 kabli o średnicy 2031mm, SEG 2/31 dołączone 2 zaślepki Segment żółty, zakres zastosowania dla 3 kabli o średnicy 2026mm, SEG 3/36 dołączone 3 zaślepki Segment niebieski, zakres zastosowania dla 6 kabli o średnicy 1521mm, SEG 6/21 dołączone 6 zaślepek Segment żółty, zakres zastosowania dla 8 kabli o średnicy 515mm, SEG 8/15 dołączone 8 zaślepek Flansza aluminiowa HSI 90 oraz HSI 150 Produkt Flansza aluminiowa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) Flansza aluminiowa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) Kartusz 300 ml: szary, elastyczny uszczelniacz do optymalizacji połączenia flanszy aluminiowej ze ścianą Nr katalogowy HSI 90DF HSI 150DF 1componentsealant Sikaflex11 FC HRD 150/160G (WE)z/d gumowe wkłady uszczelniające do wprowadzonych kabli 24

25 Przepusty kablowe HauffTechnik HSI 90 Przepusty do zabetonowania Produkt Pojedynczy przepust kablowy do ściany o grubości minimum 70mm Pojedynczy przepust kablowy do ściany o grubości minimum 100mm Nr katalogowy HSI 90K/X HSI 90K2/X HSI 90 Uszczelnienie w technice termokurczliwej Produkt Zakres zastosowania Nr katalogowy kabel/ rura ø zew Pokrywa systemowa zaślepiająca Zaślepienie otworu HSI 90D Pokrywa systemowa z jednym króćcem, 1szt. 2572mm HSI 90D1/75 opaski termokurczliwej i centrującej Pokrywa systemowa z trzema króćcami, 3szt. 1230mm HSI 90D3/32 opasek termokurczliwych i centrujących Pokrywa systemowa z sześcioma króćcami, 6szt. 818mm HSI 90D6/20 opasek termokurczliwych i centrujących Opaski zimnokurczliwe na zapytanie 25

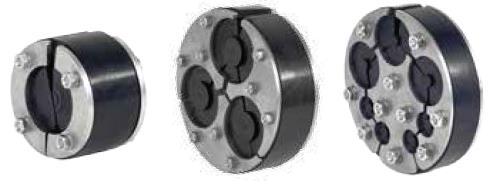

26 Gumowe wkłady uszczelniające HauffTechnik HRD SG uniwersalne wkłady uszczelniające z techniką wyjmowanych listków Przewiert/Tuleja øwew Ilość kabli Średnica kabli [mm] Symbol HRD 80SG1/ HRD 100SG1/ HRD 100SG4/ ,5 HRD 100SG8/416,5 5 HRD 100SG2/8303/416,5 w tym w tym 3 416, HRD 104SG1/ HRD 104SG4/ HRD 125SG3/ HRD 125SG6/ ,5 HRD 125SG10/416, HRD 150SG1/ HRD 150SG1/ HRD 150SG3/ HRD 150SG6/ HRD 150SG9/ HRD 150SG4/8306/416,5 w tym w tym 6 416,5 7 HRD 200SG3/6544/626 w tym w tym HRD 200SG7/10328/3,516,5 w tym w tym 8 3,516,5 26

27 Narzędzia kablowe Narzędzia do montażu osprzętu kablowego Zestaw palnika FH1630PIEMC10 Zestaw (w metalowej walizce) zawiera nasadki BN28, BN38, BN50 i PN18, rękojeść FH1630PIE z zapalarką piezoelektryczną, regulator bezpieczeństwa LGS oraz wąż ciśnieniowy SW4 4mb. Masa: 4,8kg Wymiary: 450x210x74 Rękojeść z zapalarką piezoelektryczną FH1630PIE Nasadki dla FH1630PIE Średnica wylotu (mm) Zużycie gazu (kg/h) Długość nasadki FH1630PIEBN28 FH1630PIEBN38 FH1630PIEBN ,46 0,90 2, Do lutowania FH1630PIEPN , Zestaw palnika FH1630STS1 Zestaw palnika składający się z: nasadki BN38, rękojeść FH1630SHNZ i 5m węża ciśnieniowego SW5. Nóż monterski EXRM0607 Nóż monterski z rękojeścią Długość 175mm Szczypce EXRM1004 Szczypce służące do usuwania izolacji kabli papierowych. Długość: 190mm Średnica na izolacji: 1550mm Sznurek EXRM0764 Sznurek przeznaczony jest do nacinania izolacji kabli tworzywowych. Długość: 2000mm Narzędzie IT narzędzie służy do zablokowania złączki śrubowej podczas dokręcania jej śrub. Długość: 205 mm Średnica złączki: mm 27

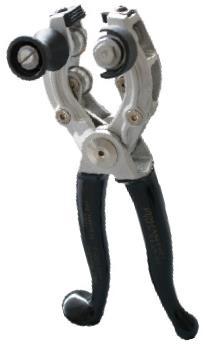

28 Narzędzia kablowe Szczypce do zdejmowania izolacji (powłoki zewnętrznej) PAD PAD 2530 B: ø 20 do 54mm, 4 ostrza do cięcia okrężnego, 1 ostrze do cięcia wzdłużnego Korowarka uniwersalna: do usuwania powłoki zewnętrznej, ekranu wtłaczanego (korowania) oraz zdejmowania izolacji. POLY SCNP Zakres: 35mm 2 do 630mm 2 Dla wszystkich materiałów ex: XLPE/ EPR Zdjęcie powłoki zewnętrznej Usuwanie ekranu Usuwanie izolacji Korowarka IT Korowarka służy do usuwania ekranu wytłaczanego (spojonego) z izolacji kabli tworzywowych, o żyłach roboczych okrągłych. Posiada ciągłą regulację głębokości skrawania. Zakres średnic na ekranie izolacji: od 16 do 48mm. Korowarka jest dostarczana w pudełkuwraz z instrukcją obsługi, kluczem ampulowym oraz nożem zapasowym Zakres zastosowania Typ korowarki IT IT IT Średnica na ekranie 1634mm 1945mm 2648mm Napięcie znam. Uo/U (Um) (kv) Przekrój żyły roboczej (mm 2 ) zgodnie z IEC 502 6/10 (12) 8,7/15 (17,5) 12/20 (24) 18/30 (36) 20/35 (42) Nóż zapasowy: EXRM Korowarka IT Zakres średnic 1050mm 28

29 Narzędzia Klauke K 105/1 ręczne nożyce, bezstopniowa zmiana długości ramion, do kabli Al i Cu, elastycznych np. VDE 02 klasa 5 Długość ramion: mm Maksymalna średnica żyły: 26 mm K 106/2 nożyce zębatkowe, grzechotka dwustopniowa, do kabli ziemnych gumowych i z tworzyw sztucznych, kabli Al i Cu Maksymalna średnica żyły: 50 mm K 104/1 nożyce zębatkowe, do kabli Al i Cu Maksymalna średnica żyły: 100 mm ES65L hydrauliczne narzędzie do cięcia z napędem akumulatorowym, do cięcia kabli Cu i Al z lekkim pancerzem stalowym (w zależności od typu), także do kabli elastycznych, ręczne zatrzymanie ruchu powrotnego Akumulator: LiION 18V/1,3Ah Maksymalna średnica żyły: 65 mm Hydrauliczny zestaw do bezpiecznego cięcia kabli do 110kV/60Hz SSG65 cięcie kabli o Ø do 65mm SSGG85 cięcie kabli o Ø do 85mm SSG105 cięcie kabli o Ø do 105mm 29

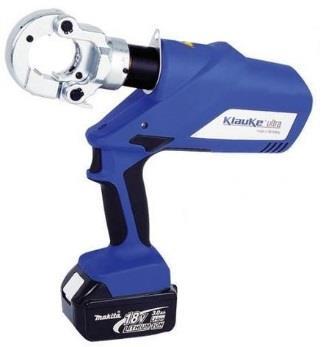

30 Narzędzia Klauke K 05 K 06 K 08 K 09 praska ręczna (mechaniczna) 650mm mm 2 16mm mm 2 K 22 praska ręczna (mechaniczna) z obrotową, otwieraną głowicą, teleskopowe rączki Zakres pracy: 6300mm 2 Matryce: serii M22 Wymiary: mm HK 60/22 praska ręczna (mechaniczna), dwustopniowa hydraulika, automatyczny powrót Zakres pracy: 6300mm 2 Matryce: serii 22 EK 60/22L praska hydrauliczna z napędem akumulatorowym wyposażona w inteligentny system zaprasowywania IPS oraz automatyczne zatrzymywanie ruchu powrotnego Zakres: 6300mm 2 Matryce: serii 22 Akumulator: LiION 18V/1,3Ah Siła nacisku: 60kN EK 35/4 praska hydrauliczna z napędem akumulatorowym, bardzo lekka z wąską głowicą zaprasowującą, automatyczny powrót Zakres: 6150mm 2 Matryce: serii 4 Waga: 1,7kg Siła nacisku: 35kN 30

31 Narzędzia do układania kabli Rolki (wały) do prowadzenia kabli Wał prosty RE 300 Wał prosty cynkowany, wyposażony w łożysko, jego budowa umożliwia prowadzenie kabli nad już ułożonym kablem Wał kątowy RE310 Wał kątowy posiada 3 wałki wyposażone w łożyska zabezpieczone przed kurzem. Głowica ciągnąca trójbiegunowa TL 6029 Dedykowana do kabli SN, umożliwia wykonanie operacji dla 3 kabli 1 x 150 lub 2 kabli 1 x 240 Hydrauliczny podnośnik do szpul TL 8044 Regulacja wysokości wałka (w komplecie), kółka ułatwiające przemieszczanie Maks. ø szpuli: 2500mm Obciążenie maks: 7000kg (z wałkiem o ø90mm Rampa do szpul TL 2945 Złożona z 2 płóz tocznych na wałkach aluminiowych. Obciążenie maks: 1000kg Średnica szpuli: 600/1200mm Waga: 18kg 31

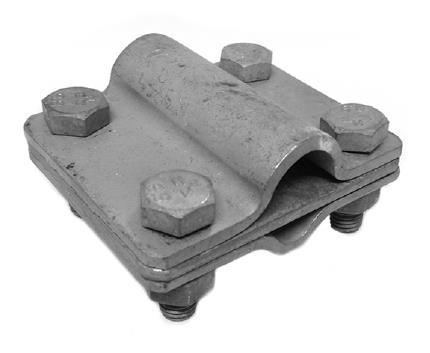

32 Uziemienia ocynkowane ogniowo Produkt: Uziom pionowy stalowy ocynkowany ogniowo, o średnicy 16 mm, łączony bolecwpust Produkt (nazwa wg Zamawiającego): pręt uziomowy ocynkowany ogniowo Ø min. 16 mm dł. 1,5 m Symbol: Materiał: Stal cynkowana ogniowo; wytrzymałość pręta stalowego na rozciąganie N/mm2. Powłoka cynkowa nanoszona metodą ogniową zgodnie z PNEN ISO 1461:2011 o grubości powyżej 85 μm. Sposób łączenia: system bolecwpust Podstawowe zastosowanie: Uziemienia pionowe oraz części instalacji odgromowych Produkt Uziom pionowy stalowy ocynkowany ogniowo, łączony bolecwpust Średnica nominalna ø [mm] 16 Średnica faktyczna ø [mm] 16 Długość [m] 1500 Ocynk ogniowy min. [µm] 85 Waga [kg/szt.] 2,4 Rodzaj wtyku A W ofercie znajdują się także złącza krzyżowe. 32

33 Uziemienia miedziowane 250 µm gwintowane ERITECH Miedziowane pręty gwintowane uziomowe ERITECH Numer zamówieniowy średnica D (cale) średnica D (mm) powłoka Cu (µm) długość L (m) waga (kg) UG58120MI 5/8 14, ,2 1,5 UG58150MI 5/8 14, ,5 1,9 UG58210MI 5/8 14, ,1 2,65 UG58300MI 5/8 14, ,0 3,75 UG34120MI 3/4 17, ,2 2,15 UG34150MI 3/4 17, ,5 2,75 UG34210MI 3/4 17, ,1 3,8 UG34300MI 3/4 17, ,0 5,45 Złączki do miedziowanych prętów gwintowanych Numer zamówieniowy średnica (cale) waga (kg) ZLG58BR 5/8 0,086 ZLG34BR 3/4 0,172 Głowica pogrążająca do miedziowanych prętów gwintowanych Numer zamówieniowy średnica (cale) waga (kg) GLG58ST 5/8 0,074 GLG34ST 3/4 0,126 Grot ułatwiający głębokie pogrążanie prętów gwintowanych Numer zamówieniowy pręty (cale) waga (kg) GLG58ST 5/8 0,04 GLG34ST 3/4 0,09 Uchwyty krzyżowe uniwersalne do prętów uziomowych uziom średnica od 5/8 (14,2mm) do 3/4 (17,2mm), płaskownik do 40mm szerokości, linka lub drut od 35 do 50mm 2. Numer pręty śruby waga zamówieniowy (cale) (kg) ZK5834SS 5/83/4 4xM8 0,267 Pobijak do mechanicznego pogrążania prętów Numer zamówieniowy PBGSDSMAX opis Pobijak SDS MAX do mechanicznego pogrążania miedziowanych uziomów bezgwintowych 5/8 waga (kg) 0,
