1 POMPY HYDRAULICZNE I ZESTAWY 171

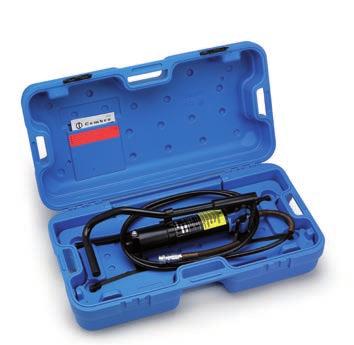

2 PO 7000 Pompa nożna o dwóch prędkościach roboczych, generujące maksymalne ciśnienie 700. Dostarczana razem z wysokociśnieniowym niowym nym wężem o długości 3 m za- elastyczkończonym szybkozłączem. Pompa wyposażona a jest w dźwignię umożliwiająca zwolnienie ciśnienia na dowolnym etapie operacji. Konstrukcja zapewnia ność podczas pracy. stabil- POMPY HYDRAULICZNE Długość Szerokość Wysokość Typ walizki w VAL P21* 820x430xh290 6,74 *Dostarczana razem z pompą ,8 CPP-0 Hydrauliczno-pneumatyczna jednostka zasilająca CPP-0 wykorzystuje ciśnienie powietrza 6-8 ( psi) do osiągnieścia ciśnienia oleju o maksypsi)malnej warotści 700 (10000 w zależności od wartości wejściowej. wej. Pedał umożliwia sterowanie pompą i zwolnienie ciśnienia w dowolnej fazie operacji. Jednostka dostarczana jest razem z wysokociśnieniowym wężem elastycznym o długości 2 m oraz szybkozłączem żeńskim 3/8" NPT. Długość Szerokość Wysokość ,8 172

3 POMPY HYDRAULICZNE CPE-1 Długość Szerokość Wysokość Oba modele mają klasę ochrony IP55. Pompa jest dostarczana w zestawie z: Wysokociśnieniowym wężem elastycznym wyposażonym w automatyczne szybkozłącza wewnętrzne e i zewnętrzne. Pilotem sterującym. Zewnętrznym kablem zasilającym. Dostępne jest następujące wyposażenie dodatkowe: Pedał do sterowania RCP-B70 Wózek transportowy CS-CPE-1 Uchwyt sterujący zintegrowany z wężem elastycznym o długości 3 m ERCH-WH CPE Elektryczna pompa hydrauliczna za- silania silnikiemelektrycznym jedno- fazowym 230 V/50-60 Hz. Pilot pozwala na sterowanie narzędzia- mi hydraulicznymi oraz na zwolnienie ciśnienia na kązdym etapie operacji. Na korpusie pompy znajduje się przy- cisk ciśnienia do awaryjnego zwolnie- nia zasilania. Dostępna jest także wersja CPE przeznaczone do zasilania prądem V/50-60 Hz. Oba modele mają klasę ochrony IP55. Dostępna jest także wersja CPE przeznaczone do zasilania prądem V/50-60 Hz. CS-CPE-1 RCP-B70 ERCH-WH 173

4 AKUMULATOROWE POMPY HYDRAULICZNE Łatwo dostępny korek do uzupełniania poziomu oleju Gniazdo do podłączenia pilota sterującego Gniazdo do podłączenia pilota sterującego (wyłącznie wersja KV) 1 Gniazdo do zewnętrznego zasilania 24 V DC wraz z zaślepką ochronną Wysokociśnieniowy wąż jest podłączany do pompy poprzez szybkozłącze. Akumulator o dużej mocy 24 V Ni-MH Wyświetlacz pokazujący stan naładowania akumulatora Ręczny przycisk zwalniający ciśnienie Dostarczana w następujących wersjach:

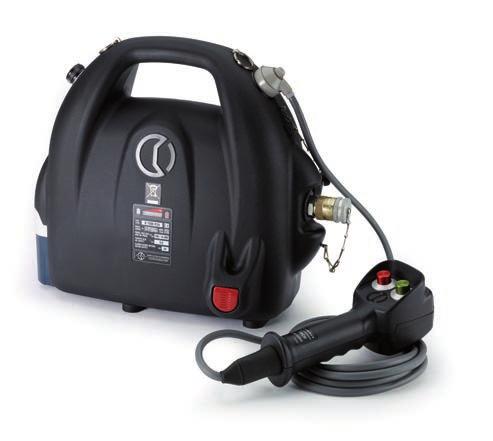

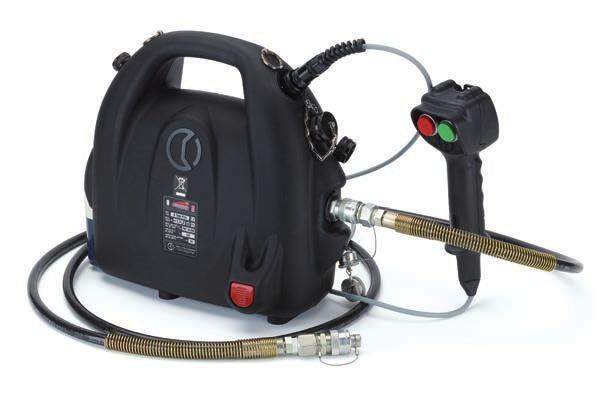

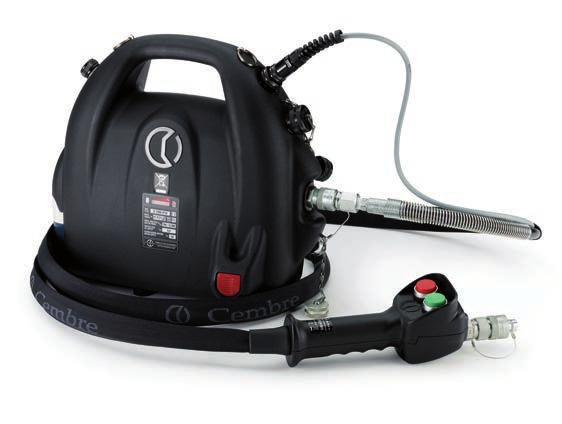

5 Długość Szerokość Wysokość ,2* *Bez akcesoriów POMPY HYDRAULICZNE B70M-P B70M-P24 Przenośna pompa elektro-hydrauliczna wyposażona w akumulator 24 V DC umożliwiający niezależną pracę. Generuje ciśnienie 700 lub 850. Wyposażona w zintegrowane gniazdo służące do podłączenia zewnętrznych źródeł zasilania 24 V DC. BH2433 Akumulator 24 V DC 3,1 Ah DC24 Ładowarka zewnętrzna Pasek na ramię Torba do przenoszenia akcesoriów Wysokociśnieniowy wąż elastyczny o długości 3 m zakończony szybkozłączami męskim i żeńskim 3/8 NPT 7 ERCH Pilot sterujący Długość Szerokość Wysokość ,2* *Bez akcesoriów B70M-P24-CH B70M-P24-CH 1 Przenośna pompa elektro-hydrauliczna wyposażona w akumulator 24 V DC umożliwiający niezależną pracę. Generuje ciśnienie 700 lub 850. Wyposażona w zintegrowane gniazdo służące do podłączenia zewnętrznych źródeł zasilania 24 V DC BH2433 akumulator 24 VDC 3,1Ah DC24 Ładowarka zewnętrzna Pasek na ramię Torba do przenoszenia akcesoriów ERCH-WH Pilot sterujący zintegrowany z wężem elastycznym o długości 3 m zakończony szybkozłączami męskim i żeńskim 3/8 NPT Długość Szerokość Wysokość ,2* *Bez akcesoriów B70M-P24-KV B70M-P24-KV 1 Przenośna pompa elektryczno-hydrauliczna wyposażona w akumulator 24 VDC umożliwiający niezależną pracę. Zastosowano olej o właściowściach izolacyjnych oraz izolowane szybkozłącza. 2 BH2433 Akumulator 24 VDC 3,1Ah 3 DC24 Ładowarka zewnętrzna. 4 Pasek na ramię 5 Torba do przenoszenia akcesoriów 6 PRCH Pilot sterujący Dedykowane do pompy głowice są zazwyczaj dostarczane wraz z izolowanymi wężami wysokociśnieniowymi. W razie potrzeby istnieje możliwość nabycia węży osobno. 175

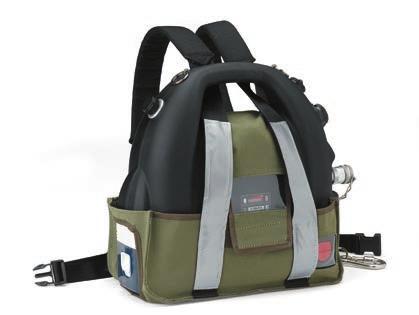

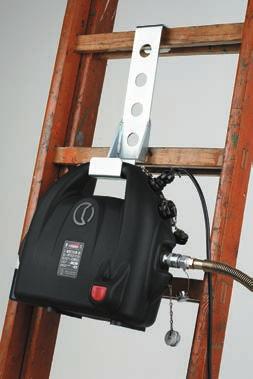

6 AKCESORIA ESC 300CEE KABEL Z WTYCZKĄ TYPU 24 V DC CEE (przeznaczony do zewnętrzny źródeł zasilania, dł. 3 m) ESC 600 KABEL Z ZACISKAMI SZCZĘKOWYMI (przeznaczony do zewnętrzny źródeł zasilania, dł. 6 m) BPS Zasilacz sieciowy (nieprzeznaczony do długotrwałego stosowania) WEJŚCIE 230 VAC Hz; WYJŚCIE 24 VDC zabezpieczenie termiczne i zwarciowe. Zasilanie: prąd max 4 A przy długim działaniu; 18 A przez 50 s.; 25 A przez 8 s. EPS Zasilacz sieciowy ZASILANIE WEJŚCIOWE: 110/240 V AC automatyczny dobór zakresu Hz; 700 W ZASILANIE WYJŚCIOWE: max 24 VDC; 30 A ERCH-WH Pilot zintegrowany z wężem elastycznym o długości 3 m TRS-B70 PLECAK (do przenoszenia pompy) Przycisk sterowania Przycisk zwalniający ciśnienie SH-B70 HAK (do podwieszania pompy na drabinie) VAL-P18 Walizka transportowa do pompy i akcesoriów. RCP-B70 PRZENOŚCE PEDAŁY DO STEROWANIA 176

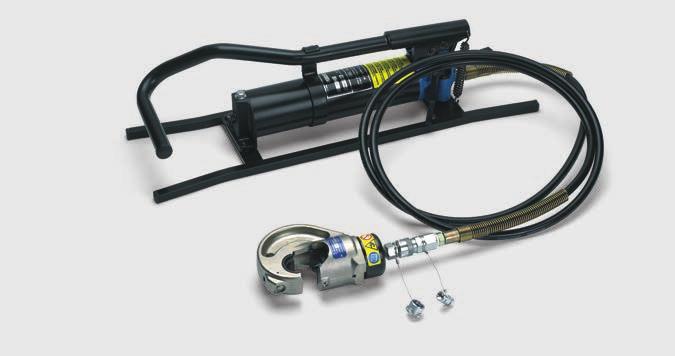

7 ZESTAWY (PRASKI + POMPA) (Pompa P głowica RHC 131) Siła nacisku kn pompy w mm głowicy w mm x200xh x124 13,6 Końcówki i łączniki kablowe nn ZASTOSOWANIE Max przekrój w mm 2 Końcówki izolowane Łączniki typu "C" Końcówki i łączniki kablowe WN Typ walizki w VAL P21* 820x430xh290 6,74 *Dostarczana z urządzeniami, przeznaczona do przechowywania 24 zestawów matryc Zestawy składają się z pomy hydraulicznej PO 700 oraz wybranej głowicy hydraulicznej do zaciskania końcówek kablowych CP 1131 (Pompa P głowica RHU 131-C) Siła nacisku kn pompy w mm głowicy w mm x200xh x89 13,5 ZASTOSOWANIE Max przekrój w mm 2 Końcówki i łączniki Końcówki Łączniki typu Końcówki i Końcówki i kablowe nn izolowane "C" łączniki łączniki kablowe WN kablowe Al Typ walizki w VAL P21* 820x430xh290 6,74 *Dostarczana z urządzeniami, przeznaczona do przechowywania 24 zestawów matryc i akcesoriów do zaciskania złączy aluminiowych CPU 1131-C i Al (Pompa P głowica ECW-H3D) Siła nacisku kn pompy w mm głowicy w mm x200xh x120 15,3 CPU D ZASTOSOWANIE Max przekrój w mm 2 Końcówki i łączniki kablowe Cu NN Końcówki izolowane Łączniki typu "C" Końcówki i łączniki kablowe WN Typ walizki w VAL P21* 820x430xh290 6,74 *Dostarczana z urządzeniami, przeznaczony do przechowywania 24 zestawów matryc oraz adapterów i matryc dedykowanych do ECW-H3D 177
