1 Brony talerzowe zawieszane i ciągane Optymalne pocięcie i wymieszanie resztek pożniwnych z ziemią 1

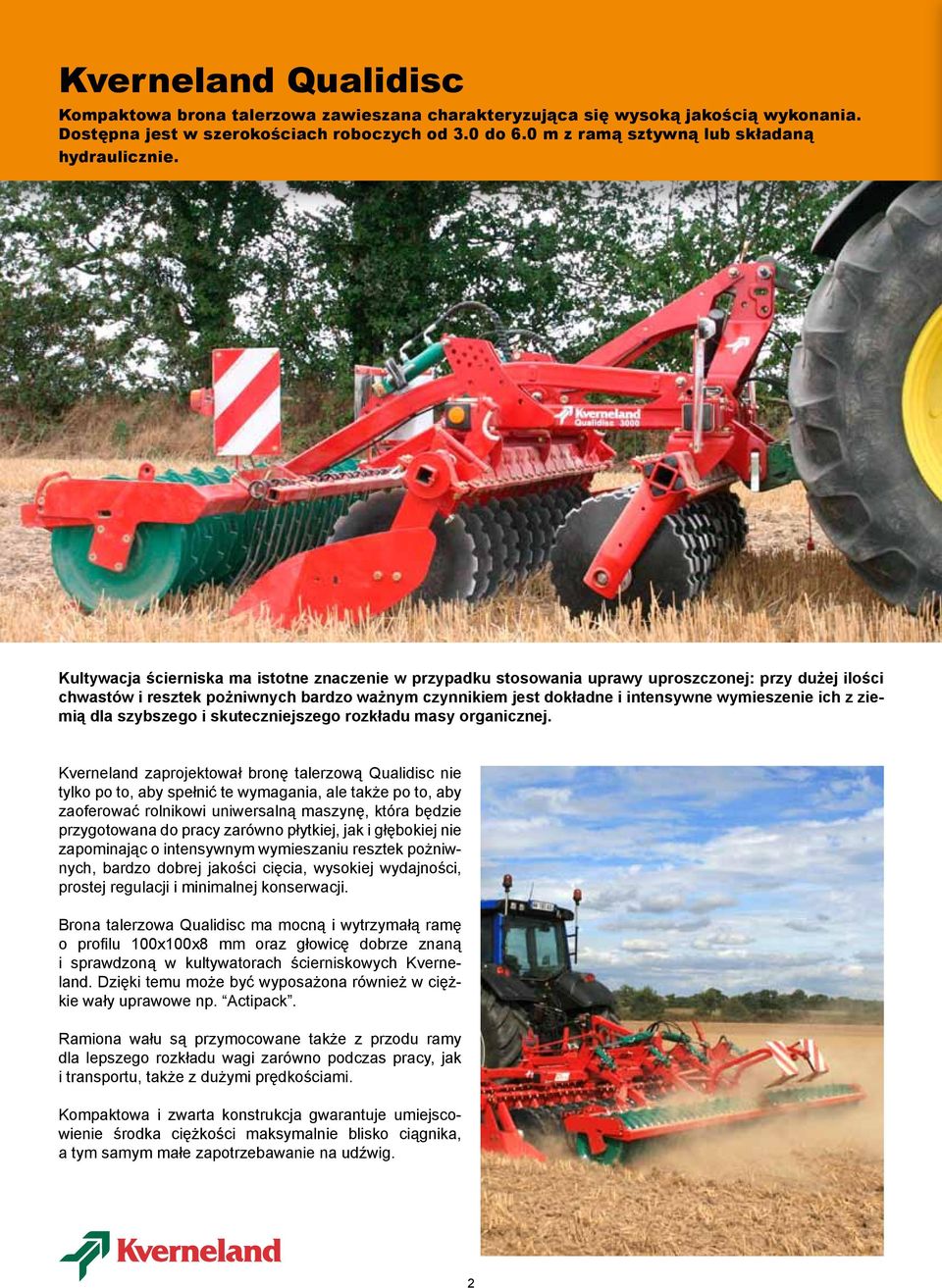

2 Kverneland Qualidisc Kompaktowa brona talerzowa zawieszana charakteryzująca się wysoką jakością wykonania. Dostępna jest w szerokościach roboczych od 3.0 do 6.0 m z ramą sztywną lub składaną hydraulicznie. Kultywacja ścierniska ma istotne znaczenie w przypadku stosowania uprawy uproszczonej: przy dużej ilości chwastów i resztek pożniwnych bardzo ważnym czynnikiem jest dokładne i intensywne wymieszenie ich z ziemią dla szybszego i skuteczniejszego rozkładu masy organicznej. Kverneland zaprojektował bronę talerzową Qualidisc nie tylko po to, aby spełnić te wymagania, ale także po to, aby zaoferować rolnikowi uniwersalną maszynę, która będzie przygotowana do pracy zarówno płytkiej, jak i głębokiej nie zapominając o intensywnym wymieszaniu resztek pożniwnych, bardzo dobrej jakości cięcia, wysokiej wydajności, prostej regulacji i minimalnej konserwacji. Brona talerzowa Qualidisc ma mocną i wytrzymałą ramę o profilu 100x100x8 mm oraz głowicę dobrze znaną i sprawdzoną w kultywatorach ścierniskowych Kverneland. Dzięki temu może być wyposażona również w ciężkie wały uprawowe np. Actipack. Ramiona wału są przymocowane także z przodu ramy dla lepszego rozkładu wagi zarówno podczas pracy, jak i transportu, także z dużymi prędkościami. Kompaktowa i zwarta konstrukcja gwarantuje umiejscowienie środka ciężkości maksymalnie blisko ciągnika, a tym samym małe zapotrzebawanie na udźwig. 2

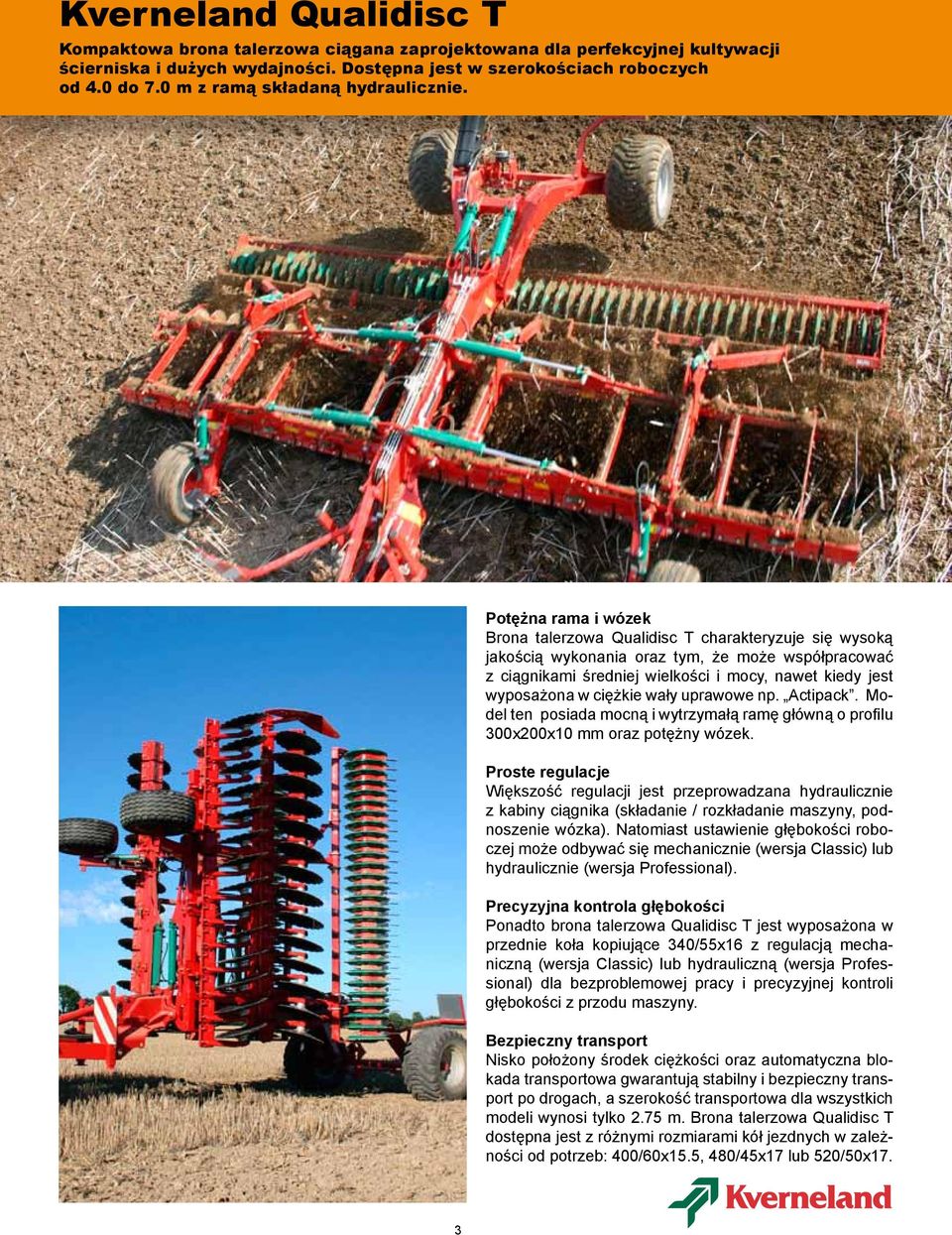

3 Kverneland Qualidisc T Kompaktowa brona talerzowa ciągana zaprojektowana dla perfekcyjnej kultywacji ścierniska i dużych wydajności. Dostępna jest w szerokościach roboczych od 4.0 do 7.0 m z ramą składaną hydraulicznie. Potężna rama i wózek Brona talerzowa Qualidisc T charakteryzuje się wysoką jakością wykonania oraz tym, że może współpracować z ciągnikami średniej wielkości i mocy, nawet kiedy jest wyposażona w ciężkie wały uprawowe np. Actipack. Model ten posiada mocną i wytrzymałą ramę główną o profilu 300x200x10 mm oraz potężny wózek. Proste regulacje Większość regulacji jest przeprowadzana hydraulicznie z kabiny ciągnika (składanie / rozkładanie maszyny, podnoszenie wózka). Natomiast ustawienie głębokości roboczej może odbywać się mechanicznie (wersja Classic) lub hydraulicznie (wersja Professional). Precyzyjna kontrola głębokości Ponadto brona talerzowa Qualidisc T jest wyposażona w przednie koła kopiujące 340/55x16 z regulacją mechaniczną (wersja Classic) lub hydrauliczną (wersja Professional) dla bezproblemowej pracy i precyzyjnej kontroli głębokości z przodu maszyny. Bezpieczny transport Nisko położony środek ciężkości oraz automatyczna blokada transportowa gwarantują stabilny i bezpieczny transport po drogach, a szerokość transportowa dla wszystkich modeli wynosi tylko 2.75 m. Brona talerzowa Qualidisc T dostępna jest z różnymi rozmiarami kół jezdnych w zależności od potrzeb: 400/60x15.5, 480/45x17 lub 520/50x17. 3

4 Mocne ramiona talerzy oraz bezobsługowe i wysokiej jakości łożyska Lekkie ale mocne ramiona talerzy Unikalna konstrukcja ramion talerzy pozwala zmniejszyć ich wagę przy jednoczesnym zwiększeniu wytrzymałości na naprężenia wzdłużne i boczne. Specjalny profil ramion talerzy zapewnia dobry przepływ ziemi nawet przy dużej ilości restek pożniwnych. Perfekcyjna jakość cięcia Górna część ramienia jest zakończona specjalnym uchwytem dla uniknięcia ruchów poprzecznych. Stały kąt pracy zapewnia bardzo dobrą penetrację oraz optymalną jakość cięcia na całej szerokości roboczej w każdych warunkach glebowych. Poza tym tylny rząd talerzy jest przesunięty względem przedniego, co gwarantuje maksymalną wydajność. Zabezpieczenie talerzy Każdy talerz jest zamocowany do ramy niezależnie i zabezpieczony na kamienie za pomocą mocnych gum. Dzięki temu w momencie uderzenia w przeszkodę nadmierną obciążenia nie są przenoszone na ramę brony talerzowej. Łożyska bezobsługowe Każde ramię talerza jest wyposażone w wysokiej jakości podwójne łożysko kulkowe o dużej średnicy i wałek ø 35 mm, dzięki czemu jest w stanie przenosić bardzo duże obciążenia. Łożysko jest bezobsługowe (brak punktów smarowniczych), perfekcyjnie uszczelnione i zabezpieczone przed ewentulanym dostawaniem się kurzu czy brudu. Piasta talerza jest mocowana do ramienia za pomocą śruby i specjalnych podkładek, które uniemożliwiają jej odkręcenie. Dodatkowo śruba piasty chroniona jest przez umieszczenie jej wewnątrz ramienia talerza. 4 4

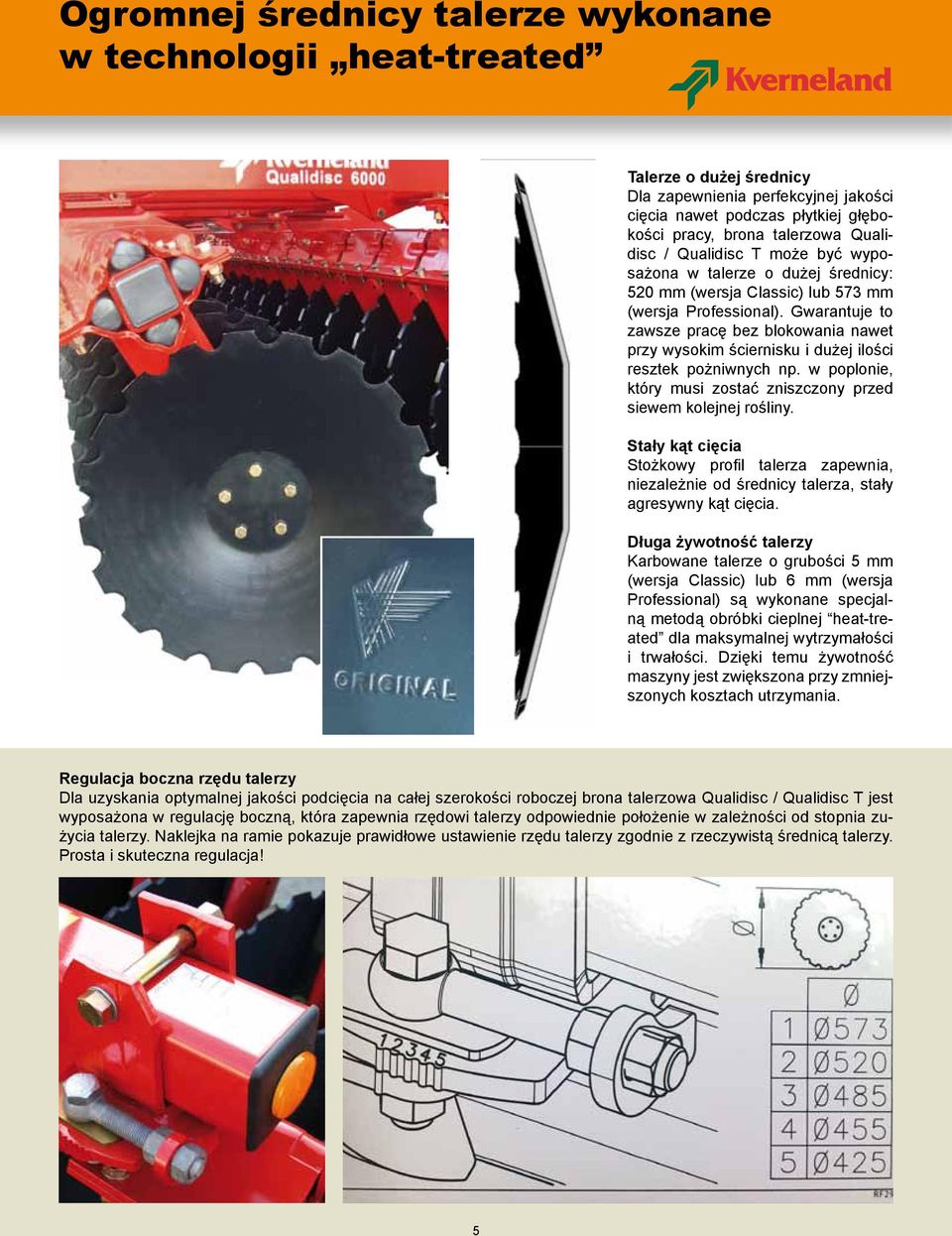

5 Ogromnej średnicy talerze wykonane w technologii heat-treated Talerze o dużej średnicy Dla zapewnienia perfekcyjnej jakości cięcia nawet podczas płytkiej głębokości pracy, brona talerzowa Qualidisc / Qualidisc T może być wyposażona w talerze o dużej średnicy: 520 mm (wersja Classic) lub 573 mm (wersja Professional). Gwarantuje to zawsze pracę bez blokowania nawet przy wysokim ściernisku i dużej ilości resztek pożniwnych np. w poplonie, który musi zostać zniszczony przed siewem kolejnej rośliny. Stały kąt cięcia Stożkowy profil talerza zapewnia, niezależnie od średnicy talerza, stały agresywny kąt cięcia. Długa żywotność talerzy Karbowane talerze o grubości 5 mm (wersja Classic) lub 6 mm (wersja Professional) są wykonane specjalną metodą obróbki cieplnej heat-treated dla maksymalnej wytrzymałości i trwałości. Dzięki temu żywotność maszyny jest zwiększona przy zmniejszonych kosztach utrzymania. Regulacja boczna rzędu talerzy Dla uzyskania optymalnej jakości podcięcia na całej szerokości roboczej brona talerzowa Qualidisc / Qualidisc T jest wyposażona w regulację boczną, która zapewnia rzędowi talerzy odpowiednie położenie w zależności od stopnia zużycia talerzy. Naklejka na ramie pokazuje prawidłowe ustawienie rzędu talerzy zgodnie z rzeczywistą średnicą talerzy. Prosta i skuteczna regulacja! 5 5

6 Perfekcyjna jakość cięcia i proste regulacje Mechaniczna lub hydrauliczna regulacja głębokości pracy Max. głębokość pracy broną talerzową Qualidisc / Qualidisc T możliwa jest do 15 cm. Regulacja głębokości roboczej może odbywać się mechanicznie (wersja Classic) lub hydraulicznie (wersja Professional). Łatwa i przyjazna dla operatora hydrauliczna regulacja głębokości pracy jest przeprowadzana za pomocą płytek dystansowych na siłownikach. Podczas pracy jest dobre wykorzystanie wagi wału dla lepszego efektu ugniatania. Deflektory boczne Długie i wysokie deflektory boczne (wyposażenie standardowe) montowane z prawej i lewej strony maszyny kontrolują przepływ ziemi zapewniając perfekcyjne wyrównanie. Wszystkie talerze pracują na tej samej głębokości: żaden z nich nie jest używany jako deflektor boczny. Deflektory boczne są zawieszone na uchwycie równoległobocznym, co gwarantuje optymalne kopiowanie terenu. Głębokość pracy, jak i ich przesunięcie boczne można łatwo regulować za pomocą sworznia. W modelach z ramą sztywną są składane do pozycji transportowej. 6 Brona palcowa Brona palcowa (wyposażenie opcjonalne) umieszczona jest z przodu przed wałem, a jej zadaniem jest rozbicie brył ziemi i wyrównanie górnej warstwy. Zamocowana jest na mocnej ramie o profilu kwadratowym 50x50x4 mm i posiada regulację kąta w 4 pozycjach.

7 Szeroki wybór wałów uprawowych Tylne wały uprawowe W zależności od rodzaju gleby, stosowanego systemu uprawy, wymaganego zagęszczenia gleby, czy udźwigu ciągnika, Kverneland oferuje szeroką gamę wałów uprawowych dla bron talerzowych Qualidisc / Qualidisc T: - rurowy ø 550 mm - spiralny ø 500 mm - podwójny rurowy/strunowy ø 400 mm (niedostępny dla Qualidisc T) - pierścieniowy Actiring ø 560 mm - ogumiony Flexiline ø 585 mm - talerzowy Actipack ø 560 mm Wał rurowy ø 550 mm. Wał spiralny ø 500 mm. Wał podwójny rurowy/strunowy ø 400 mm (niedostępny dla Qualidisc T). Wał pierścieniowy Actiring ø 560 mm. Wał ogumiony Flexiline ø 585 mm. Wał talerzowy Actipack ø 560 mm. Dane techniczne Specyfikacje Qualidisc Qualidisc T Model F 5000F 6000F 4000T 5000T 6000T 7000T Rama Zawieszana sztywna Zawieszana składana hydraulicznie Ciągana składana hydraulicznie Szerokość robocza (m) Szerokość transportowa (m) Wymiar talerza (mm) 520x5 lub 573x6 520x5 lub 573x6 520x5 lub 573x6 Liczba talerzy Profil ramy (mm) 100x100x8 Centralna 200x200x10; boczna 100x100x8 Centralna 200x200x10; boczna 100x100x8 Regulacja głębokości pracy Mechaniczna lub hydrauliczna Mechaniczna lub hydrauliczna Mechaniczna lub hydrauliczna Max. liczba wyjść hydraulicznych 1 para 2 pary 3 pary Zaczep Kat. II i III Kat. III Kat. III Prześwit pod ramą (cm) Odl. między rzędami talerzy (cm) Rozstaw talerzy (mm) Rodzaje wałów uprawowych Rurowy ø 550 mm, spiralny ø 500 mm, podwójny rurowy/strunowy ø 400 mm, pierścieniowy Actiring ø 560 mm, ogumiony Flexiline ø 560 mm lub talerzowy Actipack ø 560 mm Rurowy ø 550 mm, spiralny ø 500 mm, pierścieniowy Actiring ø 560 mm, ogumiony Flexiline ø 560 mm lub talerzowy Actipack ø 560 mm Waga z wałem rurowym (kg) Waga z wałem Actiring (kg) Waga z wałem Flexiline (kg) Waga z wałem Actipack (kg) Min. zapotrzebowanie mocy (KM) Max. moc ciągnika (KM)

8 Kverneland Visio 200 Brona talerzowa ciągana zaprojektowana dla maksymalnej wydajności, wytrzymałości i minimalnych kosztów eksploatacji. Dostępna jest w szerokościach roboczych od 3.6 do 6.3 m. 8 Mocna konstrukcja Konstrukcja brony talerzowej Visio 200 oparta jest na mocnej jednoczęściowej centralnej ramie głównej o profilu 300x200x10 mm, co zapewnia maszynie lepszą stabilność zarówno w czasie pracy, jak i podczas transportu. Zachodzące przednie sekcje zespołu talerzy gwarantują perfekcyjną i równą pracę na całej szerokości roboczej. Szerokość transportowa 2.5 m zapewnia bezpieczny i zgodny z przepisami transport po drogach. Wysokiej jakości talerze Specjalnie hartowane talerze są bardzo trwałe i odporne na zużycie. Talerze o dużej średnicy 660 mm i grubości 6 mm zapewniają intensywne cięcie i mieszanie ziemi oraz resztek pożniwnych. Każdy talerz jest wyposażony w skrobak o odpowiednio wyprofilowanym kształcie, który skutecznie czyści talerz nawet w warunkach wilgotnych. Wytrzymałe łożyska Dla zapewnienia bezproblemowej pracy przez lata brona talerzowa Visio 200 jest wyposażona w wysokiej jakości podwójne łożyska okrągłe o ogromnej średnicy, z podwójnym uszczelnieniem. Dla efektywnej pracy w bardzo ciężkich glebach z dużą ilością kamieni dostępne jest jako opcja specjalne sprężynowe (non-stop) zabezpieczenie łożysk. Variosystem Hydrauliczna regulacja Variosystem pozwala na niezależne ustawienie kąta przednich i tylnych sekcji talerzowych z kabiny ciągnika.

9 Łatwe i precyzyjne regulacje Łatwe i precyzyjne regulacje Kąty przedniej i tylnej sekcji talerzowej są kontrolowane przez dwa siłowniki hydrauliczne. W celu zmniejszenia liczby potrzebnych wyjść hydraulicznych w ciągniku, brona talerzowa Visio 200 może być wyposażona, jako opcja, w panel kontrolny oraz zawór i wtedy konieczne jest tylko jedno podwójne wyjście hydrauliczne do sterowania: Variosystemem przedniej sekcji talerzowej Variosystemem tylnej sekcji talerzowej Tylnym wałem (dodatkowa opcja) Ponadto brona talerzowa Visio 200 jest wyposażona w przedni siłownik na zaczepie, dzięki któremu maszyna podnoszona jest zawsze równolegle do gruntu. Natomiast regulacja głębokości pracy odbywa się za pomocą siłownika hydraulicznego z zaworem. Tylne wały uprawowe Kverneland oferuje szeroką gamę wałów uprawowych dla brony talerzowej Visio 200: - rurowy ø 550 mm - spiralny ø 500 mm - pierścieniowy Actiring ø 560 mm - talerzowy Actipack ø 560 mm Wały są hydraulicznie składane za pomocą dwóch siłowników hydraulicznych. Poza tym siłownik od podnoszenia jest wyposażony w podkładki dystansowe do ustawiania głębokości pracy oraz specjalny akumulator, który gwarantuje nam bezpieczną pracę i chroni wał, kiedy pracujemy w ciężkich glebach z dużą ilością kamieni. Dane techniczne Specyfikacje Visio 200 Szerokość robocza (m) Szerokość transportowa (m) 2.50 Liczba talerzy Rozstaw talerzy (mm) 235 Liczba łożysk Wymiar talerza (mm) Karbowane/okrągłe 660x6, 660x7, 710x7 lub koniczynka 660x6 Profil ramy centralnej (mm) 300x200x10 Max. głębokość pracy (cm) 15 Regulacja głębokości pracy Hydrauliczna Regulacja kąta sekcji talerzy Mechaniczna lub hydrauliczna Variosystem Zaczep Kat. III Rozmiar kół jezdnych 400/60x15.5, 480/45x17 lub 520/50x17 Rodzaje wałów uprawowych Rurowy ø 550 mm, spiralny ø 500 mm, pierścieniowy Actiring ø 560 mm lub talerzowy Actipack ø 560 mm Waga bez wału (kg) Min. zapotrzebowanie mocy (KM) Max. moc ciągnika (KM)

10 Kverneland Group Kverneland Group to najbardziej rozwijająca się międzynarodowa firma, która jest producentem i dystrybutorem maszyn rolniczych. Mocny nacisk kładziony na innowację pozwala nam uzyskać unikalną i szeroką gamę produktów wysokiej jakości. Kverneland oferuje obszerny pakiet odpowiednich systemów i rozwiązań dla profesjonalnego rolnika. Oferta Kverneland zawiera maszyny i urządzenia do uprawy ziemi, siewu, nawożenia, opryskiwania oraz zbioru zielonki. Gama produktów Maszyny Kverneland zostały zaprojektowane z myślą o pracy w najcięższych warunkach glebowych, dzień po dniu, rok po roku. Szeroka gama produktów zawiera maszyny i urządzenia do orki, kultywacji, siewu, nawożenia, opryskiwania oraz zbioru zielonki i podawania pasz. Kverneland Group Polska Sp. z o.o Toruń, ul. Kręta 87 tel.: (56) fax: (56)
