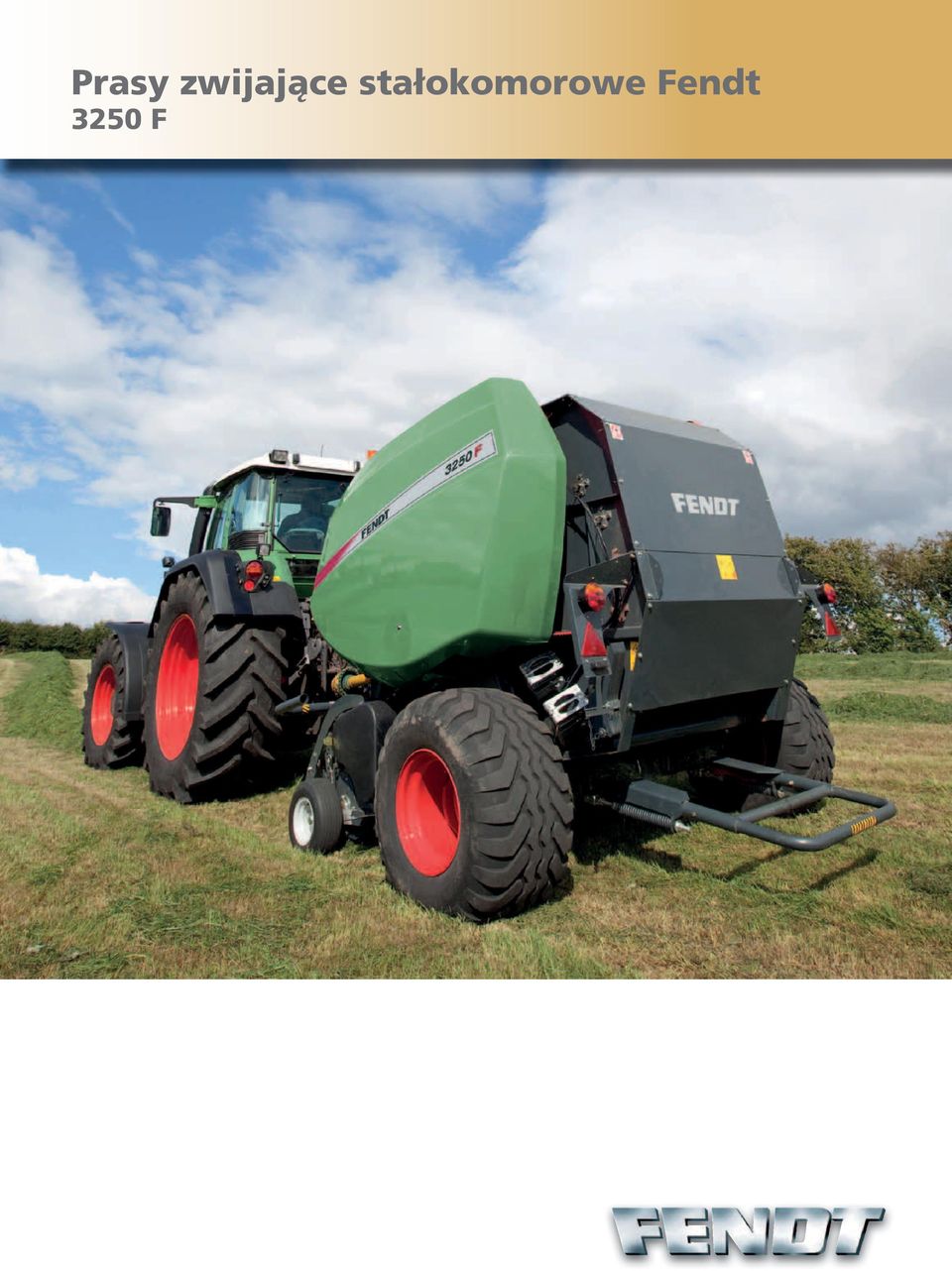

1 Prasy zwijające stałokomorowe Fendt 3250 F

2 Profesjonalna prasa o wysokim stopniu zgniotu Prasa o wysokiej wydajności Nowa prasa zwijająca walcowa Fendt 3250 F jest zaprojektowana do intensywnego i profesjonalnego zastosowania, w ciągu wielu dni ciężkiej pracy, przede wszystkim tam gdzie liczy się wydajność. Prasa Fendt 3250 F została stworzona do intensywnego zastosowania przy zbiorze sianokiszonek. Nowa konstrukcja komory prasowania z 17 walcami zapewnia stałą i wysoką gęstość zgniotu. Nowa generacja pras stałokomorowych marki Fendt, łączy w sobie wiedzę zbieraną w ciągu wielu lat, gwarantując niezawodność pracy nawet w najcięższych warunkach. 2

3 2250 F Zalety Stała komora prasowania z 17 walcami zapewnia wysoką gęstość zgniotu. Podbieracz o szerokości 2.2 m i małej średnicy gwarantuje szybkie i wydajne podbieranie materiału Łatwe i wygodne montowanie rolki siatki. Rotor wspomagający SuperFeed, lub rotor tnący SuperCut 14 lub 25 noży. Prosta i intuicyjna obsługa dzięki terminalowi Focus. Łatwe odblokowywanie dzięki opuszczanej podłodze pod rotorem Drop Floor F 1250 F Fendt 3250 F Rotor Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek 4160 V 2250 F 1250 F 4180 V Fendt 3250 F SuperCut-14 Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor tnący SuperCut 14 noży Wiązanie: siatka lub siatka i sznurek 4160 V 2250 F 5160 V 4180 V Fendt 3250 F SuperCut-25 Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor tnący SuperCut 25 noży Wiązanie: siatka V 5160 V V

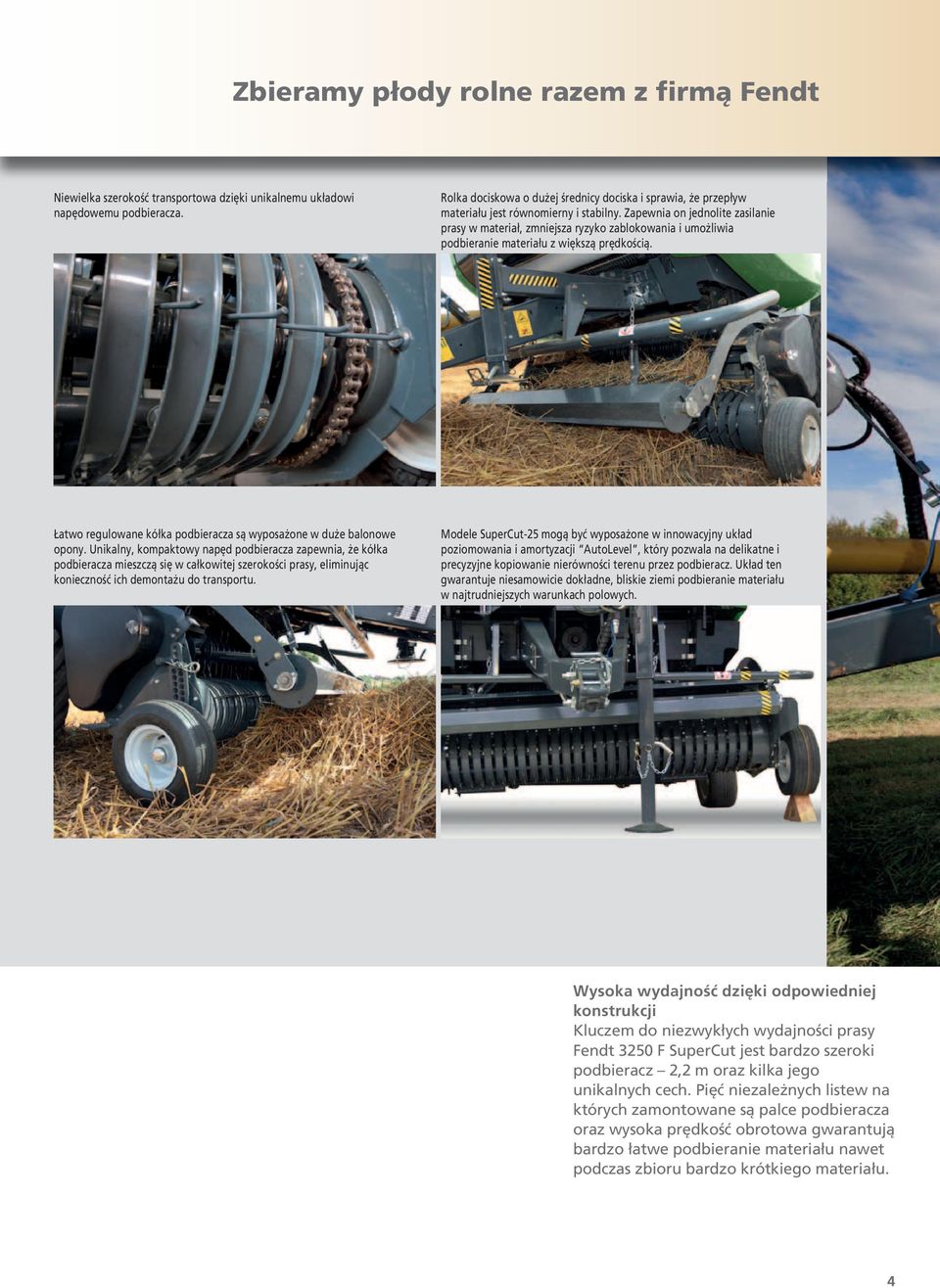

4 Zbieramy płody rolne razem z firmą Fendt Niewielka szerokość transportowa dzięki unikalnemu układowi napędowemu podbieracza. Rolka dociskowa o dużej średnicy dociska i sprawia, że przepływ materiału jest równomierny i stabilny. Zapewnia on jednolite zasilanie prasy w materiał, zmniejsza ryzyko zablokowania i umożliwia podbieranie materiału z większą prędkością. Łatwo regulowane kółka podbieracza są wyposażone w duże balonowe opony. Unikalny, kompaktowy napęd podbieracza zapewnia, że kółka podbieracza mieszczą się w całkowitej szerokości prasy, eliminując konieczność ich demontażu do transportu. Modele SuperCut-25 mogą być wyposażone w innowacyjny układ poziomowania i amortyzacji AutoLevel, który pozwala na delikatne i precyzyjne kopiowanie nierówności terenu przez podbieracz. Układ ten gwarantuje niesamowicie dokładne, bliskie ziemi podbieranie materiału w najtrudniejszych warunkach polowych. Wysoka wydajność dzięki odpowiedniej konstrukcji Kluczem do niezwykłych wydajności prasy Fendt 3250 F SuperCut jest bardzo szeroki podbieracz 2,2 m oraz kilka jego unikalnych cech. Pięć niezależnych listew na których zamontowane są palce podbieracza oraz wysoka prędkość obrotowa gwarantują bardzo łatwe podbieranie materiału nawet podczas zbioru bardzo krótkiego materiału. 4

5 Zalety Mała średnica podbieracza. Szerokość podbieracza 2,2 m. Rolka dociskowa w wyposażeniu standardowym. Palce podbieracza zamontowane na 5 listwach. Podbieracz AutoLevel dostępny w prasie SuperCut-25. Podbieracz wyposażony w dwie krzywki. Listwy podbieracza wzmocnione dodatkowo dwoma wspornikami. Mała szerokość transportowa. Nawet podczas zbioru najcięższych materiałów, przede wszystkim sianokiszonki, obciążenie wywierane na listwy z palcami jest zredukowane do minimum, dzięki zastosowaniu dwóch wsporników w kształcie pierścieni, na których wspierają się listwy oraz dwóch zapadek sterujących palcami, po jednej z każdej strony podbieracza. Zabezpieczenie za pomocą sprzęgła ślizgowego to standard. Mała szerokość transportowa Pomimo szerokości roboczej aż 2,2 m, szerokość transportowa prasy Fendt 3250 F zależy tylko i wyłącznie od szerokości kół transportowych, dzięki innowacyjnej konstrukcji napędu podbieracza, który jest zlokalizowany po wewnętrznej stronie. Unikalność tej konstrukcji, oznacza, że nie ma potrzeby ściągania kółek podbieracza do przejazdów po drogach publicznych, przez skróceniu ulega czas nieproduktywny pomiędzy kolejnymi polami. 5

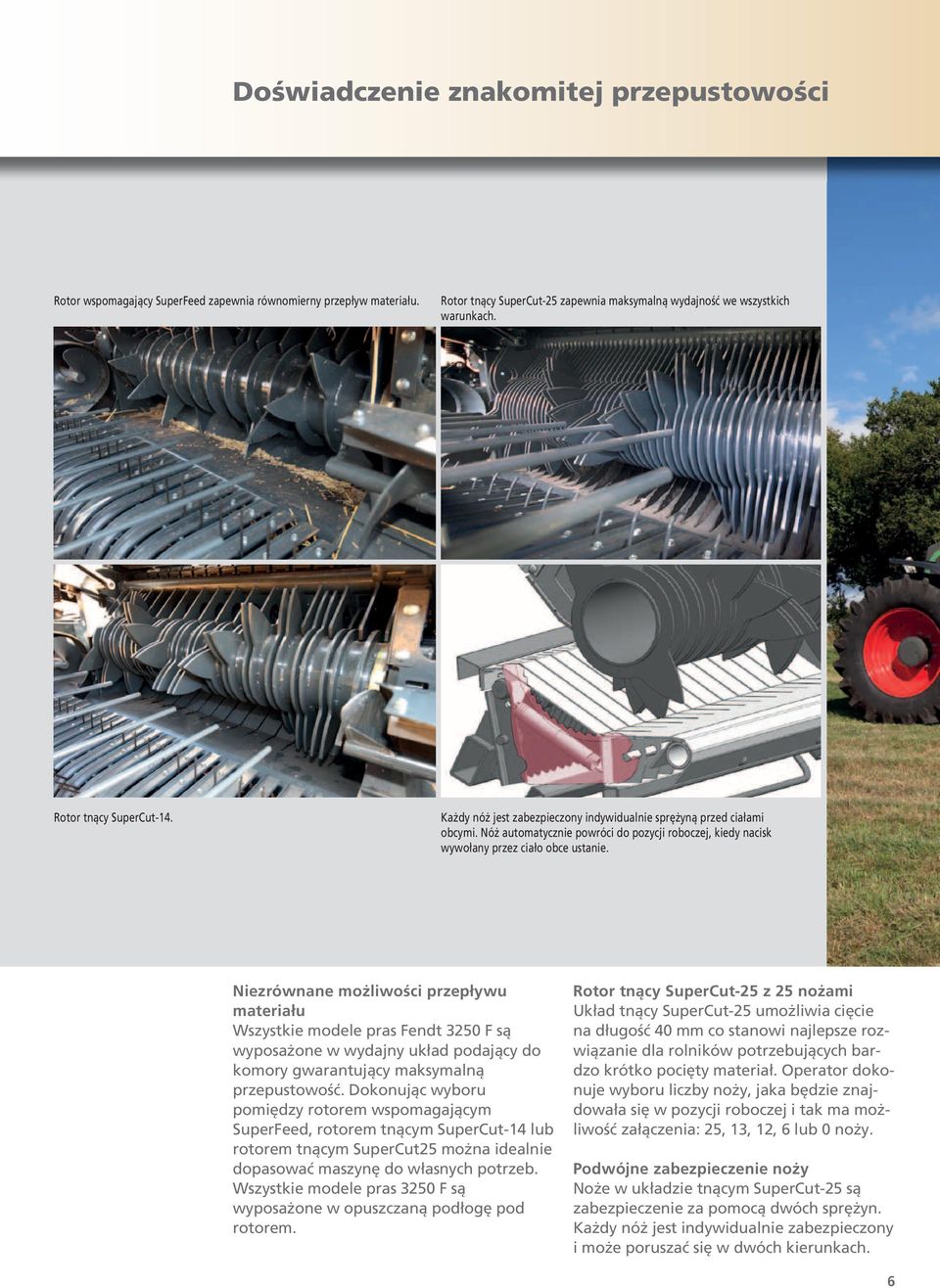

6 Doświadczenie znakomitej przepustowości Rotor wspomagający SuperFeed zapewnia równomierny przepływ materiału. Rotor tnący SuperCut-25 zapewnia maksymalną wydajność we wszystkich warunkach. Rotor tnący SuperCut-14. Każdy nóż jest zabezpieczony indywidualnie sprężyną przed ciałami obcymi. Nóż automatycznie powróci do pozycji roboczej, kiedy nacisk wywołany przez ciało obce ustanie. Niezrównane możliwości przepływu materiału Wszystkie modele pras Fendt 3250 F są wyposażone w wydajny układ podający do komory gwarantujący maksymalną przepustowość. Dokonując wyboru pomiędzy rotorem wspomagającym SuperFeed, rotorem tnącym SuperCut-14 lub rotorem tnącym SuperCut25 można idealnie dopasować maszynę do własnych potrzeb. Wszystkie modele pras 3250 F są wyposażone w opuszczaną podłogę pod rotorem. Rotor tnący SuperCut-25 z 25 nożami Układ tnący SuperCut-25 umożliwia cięcie na długość 40 mm co stanowi najlepsze rozwiązanie dla rolników potrzebujących bardzo krótko pocięty materiał. Operator dokonuje wyboru liczby noży, jaka będzie znajdowała się w pozycji roboczej i tak ma możliwość załączenia: 25, 13, 12, 6 lub 0 noży. Podwójne zabezpieczenie noży Noże w układzie tnącym SuperCut-25 są zabezpieczenie za pomocą dwóch sprężyn. Każdy nóż jest indywidualnie zabezpieczony i może poruszać się w dwóch kierunkach. 6

7 Zalety Układ tnący SuperCut-25 umożliwia cięcie materiału na długość 40 mm. Układ tnący SuperCut-14 umożliwia cięcie materiału na długość 70 mm Wydajny rotor wspomagający SuperFeed. Opuszczana podłoga rotora zapewnia szybkie odblokowywanie. Jeżeli małe ciało obce naciska na nóż, poruszy się on do tyłu, nie pogarszając jakości cięcia. Jeżeli duże ciało obce naciska na nóż, wówczas najpierw poruszy się on do tyłu a następnie w dół. Nóż natychmiast wróci do pozycji roboczej, jak tylko nacisk wywołany przez ciało obce ustanie. Rotor wspomagający SuperFeed zapewniający maksymalną wydajność Znakomita wydajność jest do osiągnięcia dzięki prasie zwijającej Fendt wyposażonej w rotor wspomagający SuperFeed doprowadzający materiał do komory prasowania. Rotor tnący SuperCut-14 z 14 nożami Układ tnący SuperCut-14 gwarantuje szybki i wydajny przepływ materiału do prasy. Dzięki długości cięcia wynoszącej 70 mm jest on idealny do formowania balotów sianokiszonki dobrze zagęszczonych i dobrej jakości. Łatwe odblokowywanie dzięki opuszczanej podłodze rotora Nowe rozwiązanie do odblokowywania pras firmy Fendt opuszczana podłoga pod rotorem umożliwia operatorowi odblokowanie prasy w razie jej zablokowania w łatwy sposób z kabiny ciągnika. 7

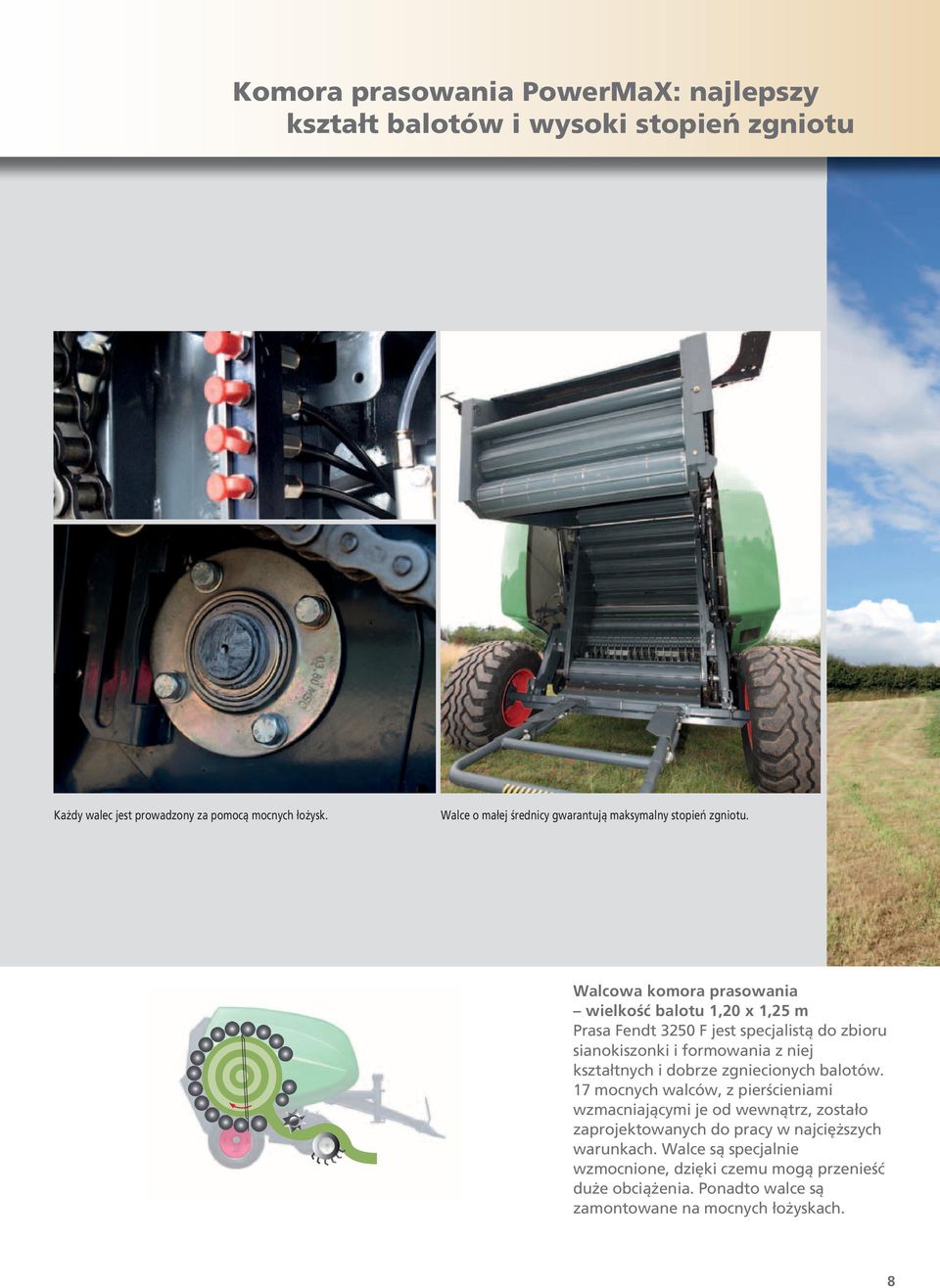

8 Komora prasowania PowerMaX: najlepszy kształt balotów i wysoki stopień zgniotu Każdy walec jest prowadzony za pomocą mocnych łożysk. Walce o małej średnicy gwarantują maksymalny stopień zgniotu. Walcowa komora prasowania wielkość balotu 1,20 x 1,25 m Prasa Fendt 3250 F jest specjalistą do zbioru sianokiszonki i formowania z niej kształtnych i dobrze zgniecionych balotów. 17 mocnych walców, z pierścieniami wzmacniającymi je od wewnątrz, zostało zaprojektowanych do pracy w najcięższych warunkach. Walce są specjalnie wzmocnione, dzięki czemu mogą przenieść duże obciążenia. Ponadto walce są zamontowane na mocnych łożyskach. 8

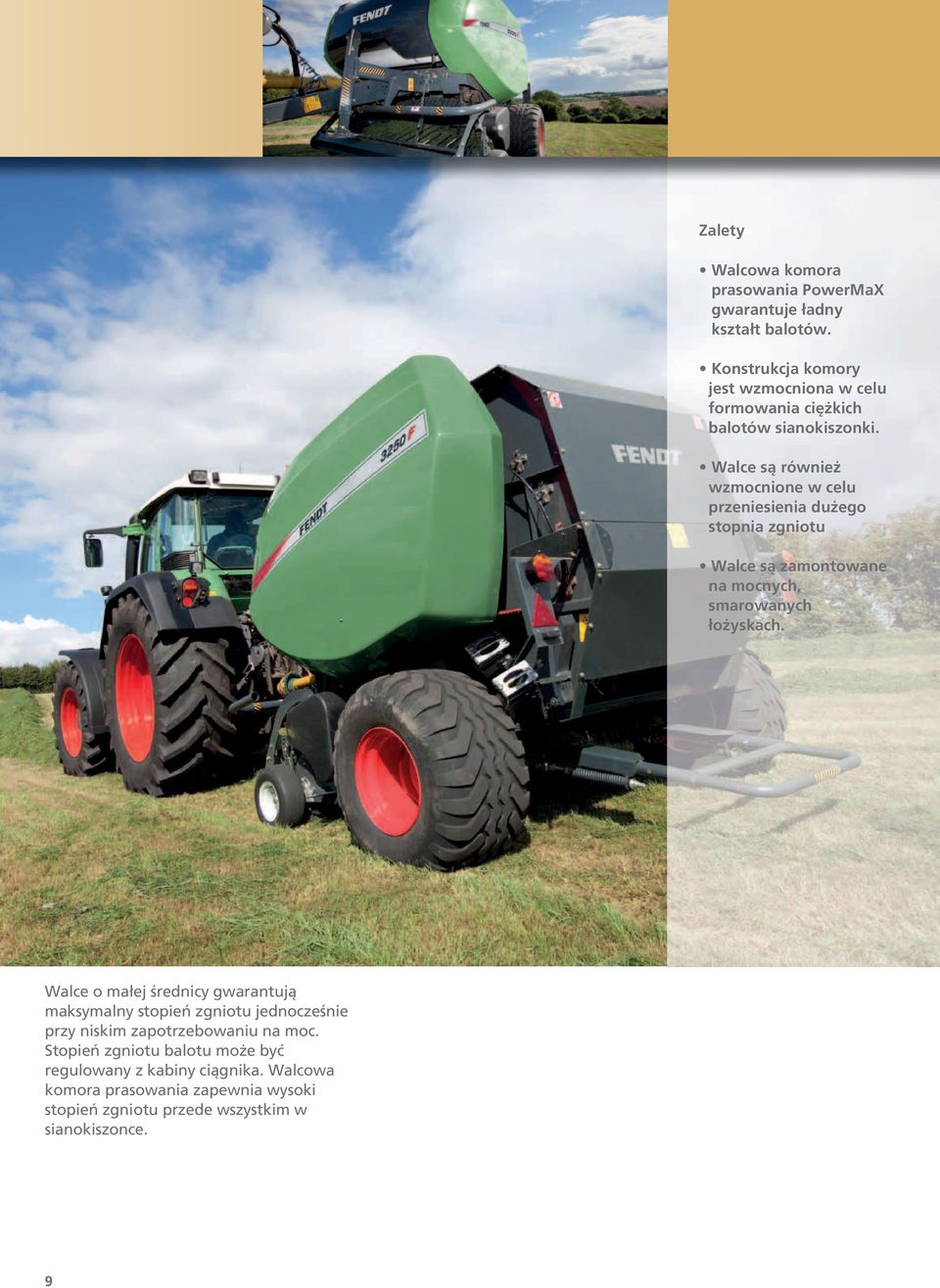

9 Zalety Walcowa komora prasowania PowerMaX gwarantuje ładny kształt balotów. Konstrukcja komory jest wzmocniona w celu formowania ciężkich balotów sianokiszonki. Walce są również wzmocnione w celu przeniesienia dużego stopnia zgniotu Walce są zamontowane na mocnych, smarowanych łożyskach. Walce o małej średnicy gwarantują maksymalny stopień zgniotu jednocześnie przy niskim zapotrzebowaniu na moc. Stopień zgniotu balotu może być regulowany z kabiny ciągnika. Walcowa komora prasowania zapewnia wysoki stopień zgniotu przede wszystkim w sianokiszonce. 9

10 Szybki i wydajny układ wiązania siatką i sznurkiem 1. Sznurek podawany jest równocześnie na obydwie strony balotu. 2. Sznurek rozmieszczany jest na całej szerokości balotu. 3. Sznurki krzyżują się w środkowej części balotu zapewnia to pewne wiązanie balotu Układ wiązania sznurkiem jest łatwo dostępny. Komfortowy i łatwy dostęp do miejsc zamontowania siatki i sznurka. Znakomicie wyglądające baloty jeden po drugim Kończąc prasowanie na każdym polu, będą Państwo przekonani, że zostawiają na nim tylko znakomicie wyglądające baloty. Układ wiązania siatką umiejscowiony w prasach Fendt w przedniej ich części oraz układ wiązania sznurkiem, gwarantują staranne i ciasne wiązanie. To z kolei zapewnia perfekcyjne przechowywanie i łatwy przeładunek. Wiązanie sznurkiem Automatyczne wiązanie sznurkiem, z układem dwóch prowadnic podających sznurek szybko pracujących oznacza jednoczesne wiązanie dwóch krawędzi balotów, skracając czas wiązania do minimum. Skrzyżowanie sznurka w środkowej części balotu chroni przed pozostawieniem luźnego końca sznurka na końcu cyklu wiązania. Układ jest w pełni programowany, przez co mają Państwo pewność formowania najlepiej wyglądających balotów podczas zbioru wszystkich płodów rolnych. 10

11 Układ wiązania sznurkiem i rolka siatki są umieszczone w widocznym miejscu z kabiny ciągnika gwarantującym łatwość ich obserwacji. Wiązanie siatką Siatka pokrywa całą szerokość balotu, dzięki szerokiemu kanałowi jej podawania, który umożliwia również stosowanie bardzo szerokich siatek, jeżeli jest taka potrzeba. Bardzo nisko osadzone miejsce montażu siatki oraz bardzo prosty sposób montażu oznaczają minimum przestojów i długi czas prasowania. Możliwość zmagazynowania trzech rolek siatki, oznacza, że nie trzeba się obawiać jej braku w ciągu wielo godzinnego dnia pracy. Prostota układu wiązania siatką pozwala na rozszerzenie szerokości wiązania nią aż po same krawędzie balotu. Siatka o szerokości 1,30 m jest szersza niż komora prasowania, dzięki czemu siatka ta może być również naciągnięta na boczne krawędzie balotu. W rezultacie otrzymujemy perfekcyjnie wyglądające i dobrze zabezpieczone baloty. 11

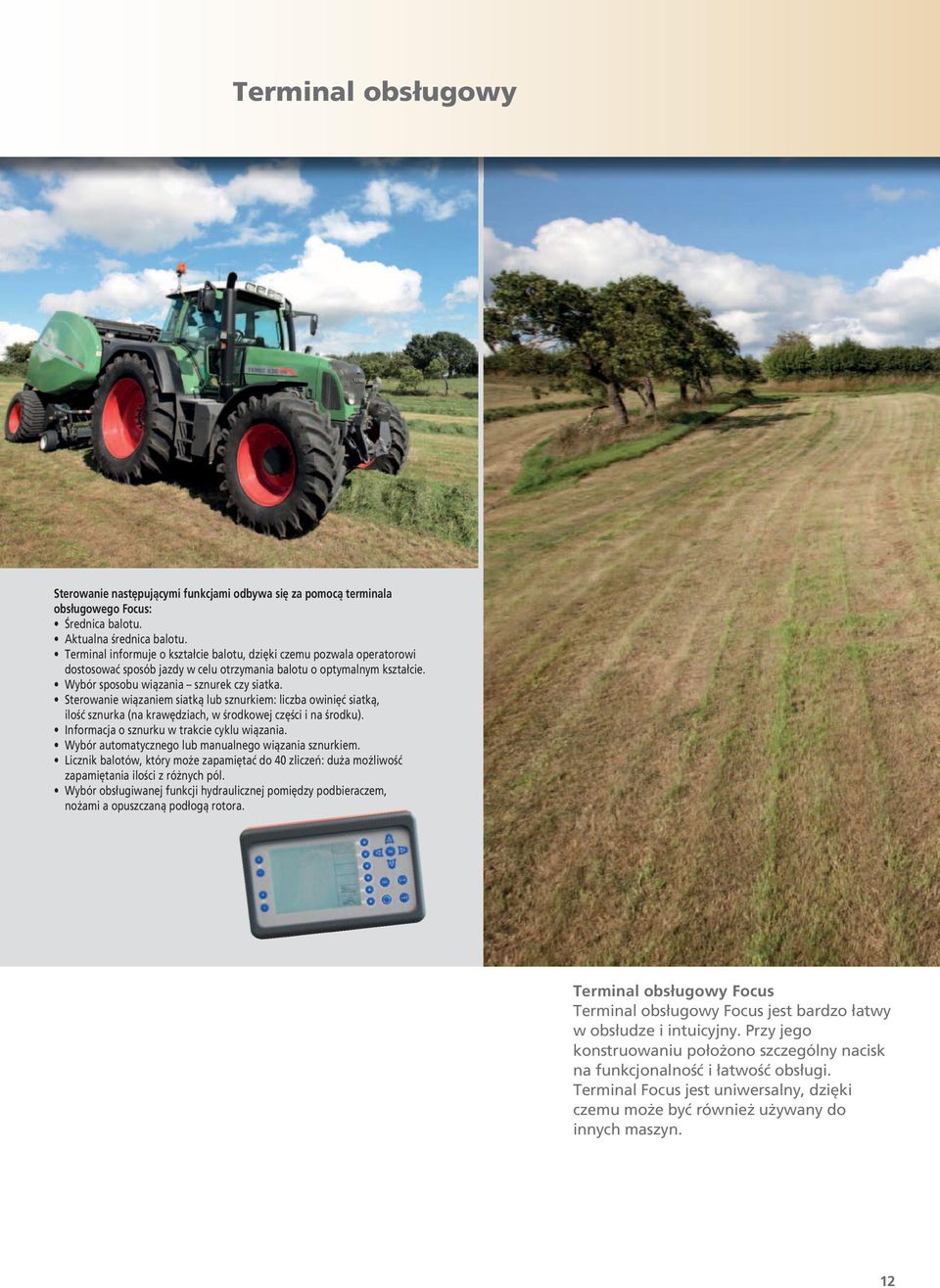

12 Terminal obsługowy Sterowanie następującymi funkcjami odbywa się za pomocą terminala obsługowego Focus: Średnica balotu. Aktualna średnica balotu. Terminal informuje o kształcie balotu, dzięki czemu pozwala operatorowi dostosować sposób jazdy w celu otrzymania balotu o optymalnym kształcie. Wybór sposobu wiązania sznurek czy siatka. Sterowanie wiązaniem siatką lub sznurkiem: liczba owinięć siatką, ilość sznurka (na krawędziach, w środkowej części i na środku). Informacja o sznurku w trakcie cyklu wiązania. Wybór automatycznego lub manualnego wiązania sznurkiem. Licznik balotów, który może zapamiętać do 40 zliczeń: duża możliwość zapamiętania ilości z różnych pól. Wybór obsługiwanej funkcji hydraulicznej pomiędzy podbieraczem, nożami a opuszczaną podłogą rotora. Terminal obsługowy Focus Terminal obsługowy Focus jest bardzo łatwy w obsłudze i intuicyjny. Przy jego konstruowaniu położono szczególny nacisk na funkcjonalność i łatwość obsługi. Terminal Focus jest uniwersalny, dzięki czemu może być również używany do innych maszyn. 12

13 Zalety Prosta i intuicyjna obsługa za pomocą terminala Focus. Terminal obsługowy jest uniwersalny i może być stosowany do obsługi innych maszyn. Duży i czytelny wyświetlacz cyfrowy. Licznik balotów może zapamiętać aż do 40 zliczeń. Terminal Focus daje pełną kontrolę z kabiny ciągnika nad wszystkimi funkcjami prasy. Informacje są prezentowane na dużym, czytelnym wyświetlaczu cyfrowym. Focus monitoruje i kontroluje wszystkie konieczne funkcje i parametry prasy. Terminal steruje również automatycznie wiązaniem, bez udziału operatora. 13

14 Mocny i niezawodny układ napędowy Do napędu komory prasowania zastosowano mocny łańcuch napędowy o rozmiarze 1 ¼ cala charakteryzujący się długim okresem niezawodnego użytkowania. Układ automatycznego smarowania łańcuchów jest wyposażeniem standardowym pras Fendt 3250 F. Szerokokątny wałek WOM jest wyposażony w sprzęgło przeciążeniowe w modelach SuperFeed i SuperCut. Różne rozmiary ogumienia są dostępne w celu dopasowania prasy do różnych warunków polowych. Wyrzutnik balotów gwarantuje, przemieszczenie się balotu z dala od tylnej klapy prasy, dzięki czemu nie ma potrzeby cofania po skończeniu każdego balotu. Dostępne opcjonalnie hamulce hydrauliczne lub pneumatyczne zapewniają bezpieczeństwo. 14

15 Dane techniczne 3250 F Rotor 3250 F SC F SC25 Wagi i wymiary Długość (m) 4,10 4,10 4,10 Szerokość (m) 2,52 2,52 2,52 Wysokość (m) 2,30 2,30 2,30 Waga (kg) Komora prasowania Walce (liczba) Średnica (m) 1,25 1,25 1,25 Szerokość (m) 1,20 1,20 1,20 Wyrzutnik balotów Podbieracz Szerokość robocza (cm) Liczba rzędów palców Odległość pomiędzy palcami (mm) Dociskanie materiału do podbieracza Rolka dociskowa Rolka dociskowa Rolka dociskowa Kółka podbieracza Podbieracz AutoLevel - - Podawanie materiału Układ podający Rotor SuperFeed SuperCut 14 noży SuperCut 25 noży Indywidualne zabezpieczenie noży - Grupowy wybór noży - - Opuszczana podłoga Układ napędowy Łańcuchy 11/4 cala Szerokokątny wałek WOM Zabezpieczenie za pomocą sprzęgła Scent. punkty smarownicze łożysk walców Wiązanie Sznurek - - Siatka Siatka i sznurek - Obsługa Terminal obsługowy Focus Liczba koniecznych wyjść hydraulicznych 2jd* 2jd* 2jd* Koła i osie 11.5/ / / / Hamulce hydrauliczne - Hamulce pneumatyczne - Pozostałe Dyszel zaczepowy Obroty WOM Min. zapotrzebowanie mocy (kw/km) 51/70 59/80 73/100 = Standard = Wyposażenie opcjonalne - = Niedostępne * jednostronnego działania 15

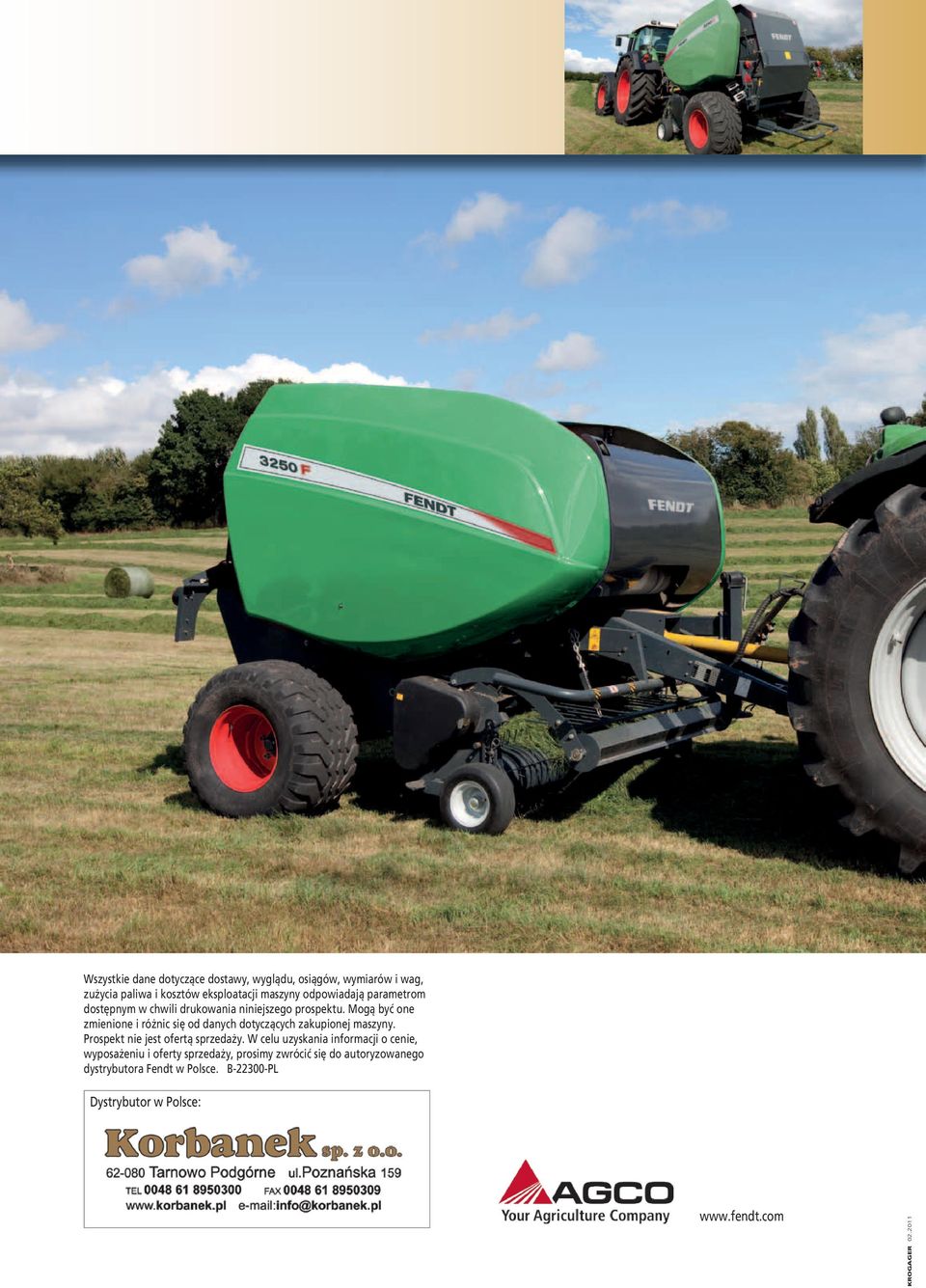

16 Wszystkie dane dotyczące dostawy, wyglądu, osiągów, wymiarów i wag, zużycia paliwa i kosztów eksploatacji maszyny odpowiadają parametrom dostępnym w chwili drukowania niniejszego prospektu. Mogą być one zmienione i różnic się od danych dotyczących zakupionej maszyny. Prospekt nie jest ofertą sprzedaży. W celu uzyskania informacji o cenie, wyposażeniu i oferty sprzedaży, prosimy zwrócić się do autoryzowanego dystrybutora Fendt w Polsce. B PL Dystrybutor w Polsce: KROGAGER
