1 INSTRUKCJA INSTALACJI I OBSŁUGI PACE HD PVR HDS PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

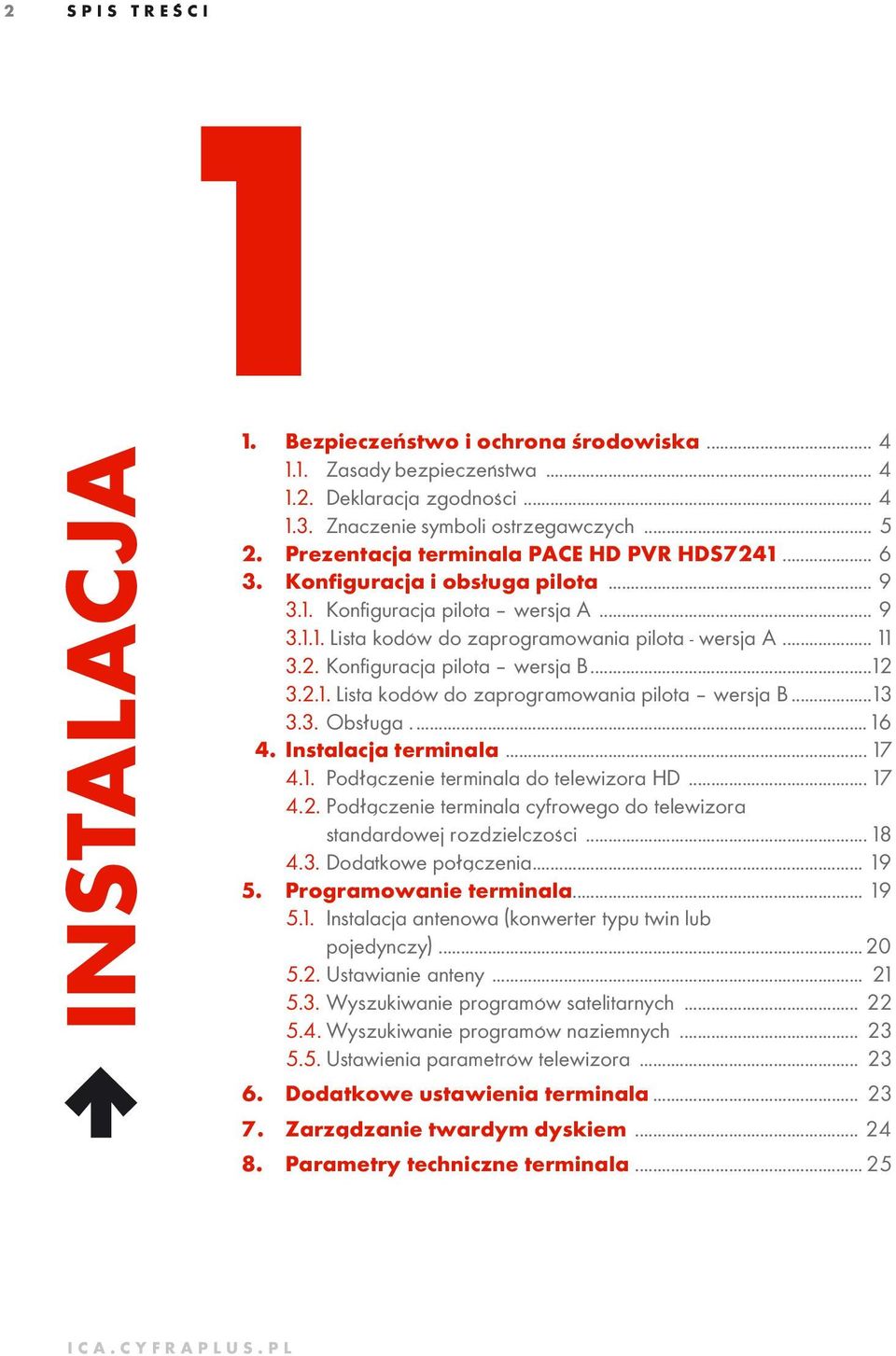

2 2 SPIS TREŚCI 1 ª INSTALACJA 1. Bezpieczeństwo i ochrona środowiska Zasady bezpieczeństwa Deklaracja zgodności Znaczenie symboli ostrzegawczych Prezentacja terminala PACE HD PVR HDS Konfiguracja i obsługa pilota Konfiguracja pilota wersja A Lista kodów do zaprogramowania pilota - wersja A Konfiguracja pilota wersja B Lista kodów do zaprogramowania pilota wersja B Obsługa Instalacja terminala Podłączenie terminala do telewizora HD Podłączenie terminala cyfrowego do telewizora standardowej rozdzielczości Dodatkowe połączenia Programowanie terminala Instalacja antenowa (konwerter typu twin lub pojedynczy) Ustawianie anteny Wyszukiwanie programów satelitarnych Wyszukiwanie programów naziemnych Ustawienia parametrów telewizora Dodatkowe ustawienia terminala Zarządzanie twardym dyskiem Parametry techniczne terminala ICA.CYFRAPLUS.PL

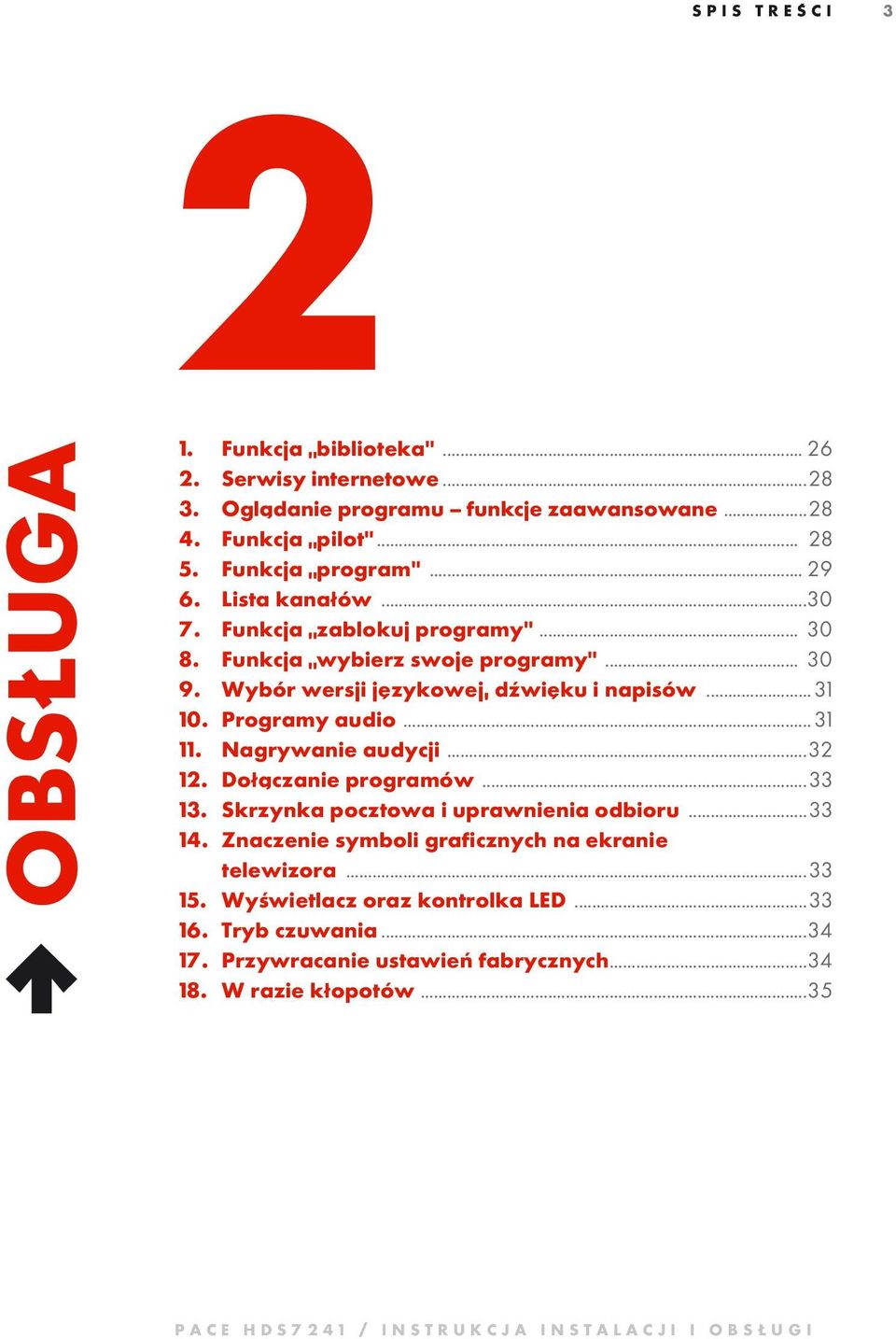

3 SPIS TREŚCI 3 2 ª OBSŁUGA 1. Funkcja biblioteka Serwisy internetowe Oglądanie programu funkcje zaawansowane Funkcja pilot Funkcja program Lista kanałów Funkcja zablokuj programy Funkcja wybierz swoje programy Wybór wersji językowej, dźwięku i napisów Programy audio Nagrywanie audycji Dołączanie programów Skrzynka pocztowa i uprawnienia odbioru Znaczenie symboli graficznych na ekranie telewizora Wyświetlacz oraz kontrolka LED Tryb czuwania Przywracanie ustawień fabrycznych W razie kłopotów...35 PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

4 4 INSTALACJA / BEZPIECZEŃSTWO 1. BEZPIECZEŃSTWO I OCHRONA ŚRODOWISKA 1.1. Zasady bezpieczeństwa Nie narażać terminala, zasilacza ani pilota na działanie wysokich się także odłączenie kabla antenowego od terminala. temperatur, ognia, wilgoci i wody oraz bezpośredniego działania promieni Pozostawić wolną przestrzeń wokół terminala umożliwiającą wentylację. słonecznych. Nie ustawiać w pobliżu materiałów łatwopalnych. Nie przysłaniać otworów wentylacyjnych obudowy. Zasilacz będący częścią zestawu może pracować jedynie wewnątrz pomieszczeń. Należy okresowo sprawdzać Nie wsuwać żadnych przedmiotów do otworów w obudowie terminala (z wyjątkiem karty abonenckiej). stan obudowy i przewodu zasilacza. W razie stwierdzenia uszkodzenia zwrócić się do dystrybutora. Nie zdejmować obudowy terminala, nie otwierać zasilacza. Grozi to porażeniem prądem elektrycznym i powoduje Zapewnić swobodny dostęp do zasilacza, aby można było łatwo odłączyć go z sieci. utratę gwarancji. Wszelkie naprawy należy zlecać wykwalifikowanym pracownikom serwisu. W razie zalania terminala natychmiast wyłączyć go z sieci. Wszystkie czynności związane z instalacją terminala należy wykonać przed Nie włączać urządzenia natychmiast podłączeniem do sieci. po przeniesieniu go z pomieszczenia chłodnego do ciepłego i odwrotnie. Terminal myć używając miękkiej wilgotnej ściereczki, po odłączeniu od sieci. Unikać silnych wstrząsów. Nie stosować substancji żrących, W czasie burzy, w celu zabezpieczenia przed uszkodzeniem, należy odłączyć zasilacz od sieci energetycznej. Zaleca rozpuszczalników ani substancji ściernych. Przed rozpoczęciem użytkowania przeczytaj dokładnie Instrukcję instalacji i obsługi Deklaracja zgodności Firma Pace France z siedzibą w Suresnes, przy rue de Verdun 33, Francja, oświadcza, biorąc na siebie wyłączną odpowiedzialność, że jej produkt: Cyfrowy odbiornik satelitarny/dekoder PACE HD PVR HDS7241/91, do którego niniejsza deklaracja się odnosi, spełnia następujące normy: EN 60065: A1:2006, EN 55013: A1: A2:2006, EN 55020:2007, EN 55022: A1:2007, EN 55024: A1: A2:2003, EN :2006, EN : A1: A2:2005. Urządzenie jest zgodne z dyrektywami EMC 2004/108/EC, 2006/95/EC i 2005/32/EC oraz regulacjami nr 1275/2008 i 278/2009. ICA.CYFRAPLUS.PL

5 INSTALACJA / SYMBOLE OSTRZEGAWCZE Znaczenie symboli ostrzegawczych To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kosza na odpady. Takie oznakowanie informuje, że sprzęt (terminal, zasilacz, pilot, baterie), w przypadku gdy został zakupiony od > Cyfrowy S.A., po okresie jego użytkowania nie może być wyrzucony razem z innymi odpadami pochodzącymi z gospodarstwa domowego, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego. Punkty takie są prowadzone przez lokalne jednostki samorządu terytorialnego, służby zagospodarowania odpadów oraz dystrybutorów sprzętu. Użytkownicy wypożyczający sprzęt od > Cyfrowy S.A. po upływie abonamentu są zobowiązani do przekazywania sprzętu do lokalnego dystrybutora CYFRY+. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. UWAGA! Aby ograniczyć niebezpieczeństwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Ewentualne naprawy zlecać wykwalifikowanym pracownikom serwisu. Opakowania z tymi oznaczeniami zostały wykonane z surowców nadających się do powtórnego wykorzystania. Urządzenie jest zgodne z obowiązującymi standardami bezpieczeństwa elektrycznego i zgodności elektromagnetycznej. PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

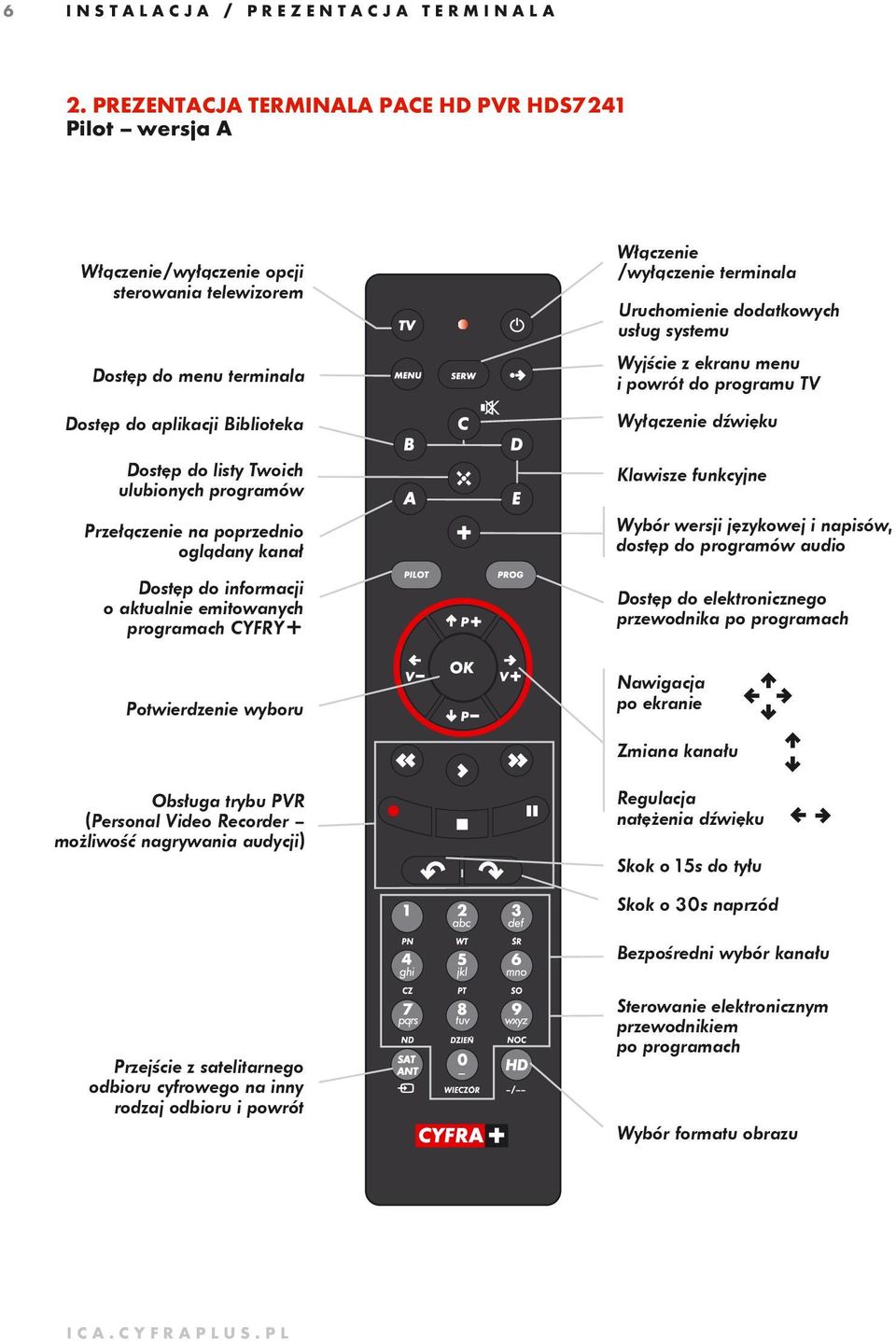

6 6 INSTALACJA / PREZENTACJA TERMINALA 2. PRE ZEN TA CJA TERMINALA PACE HD PVR HDS7241 Pilot wersja A Włączenie/wyłączenie opcji sterowania telewizorem Dostęp do menu terminala Dostęp do aplikacji Biblioteka Dostęp do listy Twoich ulubionych programów Przełączenie na poprzednio oglądany kanał Dostęp do informacji o aktualnie emitowanych programach CYFRY+ Włączenie /wyłączenie terminala Uru cho mie nie do dat ko wych usług systemu Wyj ście z ekra nu menu i po wrót do pro gra mu TV Wyłączenie dźwięku Klawisze funkcyjne Wy bór wersji językowej i na pi sów, do stęp do pro gra mów au dio Dostęp do elektronicznego przewodnika po programach Potwierdzenie wyboru Obsługa trybu PVR (Personal Video Recorder możliwość nagrywania audycji) Nawigacja po ekranie Zmiana kanału Regulacja natężenia dźwięku Skok o 15s do tyłu ª º º ª Skok o 30s naprzód Bez po śred ni wy bór ka na łu Przejście z satelitarnego odbioru cyfrowego na inny rodzaj odbioru i powrót Ste ro wa nie elek tro nicz nym prze wod ni kiem po pro gra mach Wybór formatu obrazu ICA.CYFRAPLUS.PL

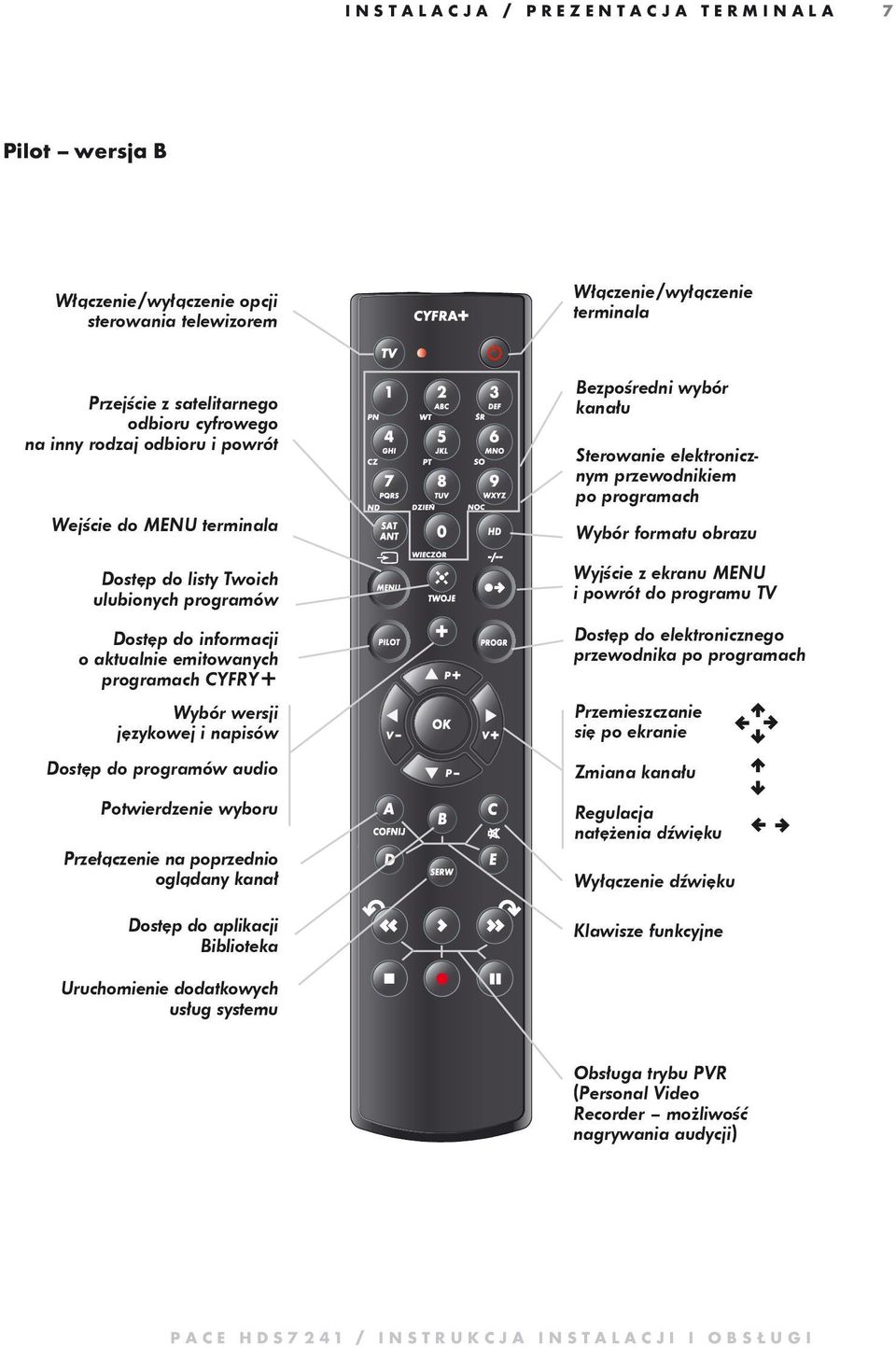

7 INSTALACJA / PREZENTACJA TERMINALA 7 Pilot wersja B Włączenie/wyłączenie opcji sterowania telewizorem Włączenie/wyłączenie terminala Przejście z satelitarnego odbioru cyfrowego na inny rodzaj odbioru i powrót Wejście do menu terminala Dostęp do listy Twoich ulubionych programów Dostęp do informacji o aktualnie emitowanych programach CYFRY+ Wy bór wersji językowej i na pi sów Do stęp do pro gra mów au dio Potwierdzenie wyboru Przełączenie na poprzednio oglądany kanał Dostęp do aplikacji Biblioteka Bez po śred ni wy bór ka na łu Ste ro wa nie elek tro nicznym prze wod ni kiem po pro gra mach Wybór formatu obrazu Wyj ście z ekra nu menu i po wrót do pro gra mu TV Dostęp do elektronicznego przewodnika po programach Przemieszczanie się po ekranie Zmiana kanału Regulacja natężenia dźwięku Wyłączenie dźwięku Klawisze funkcyjne ª º º ª Uru cho mie nie do dat ko wych usług systemu Obsługa trybu PVR (Personal Video Recorder możliwość nagrywania audycji) PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

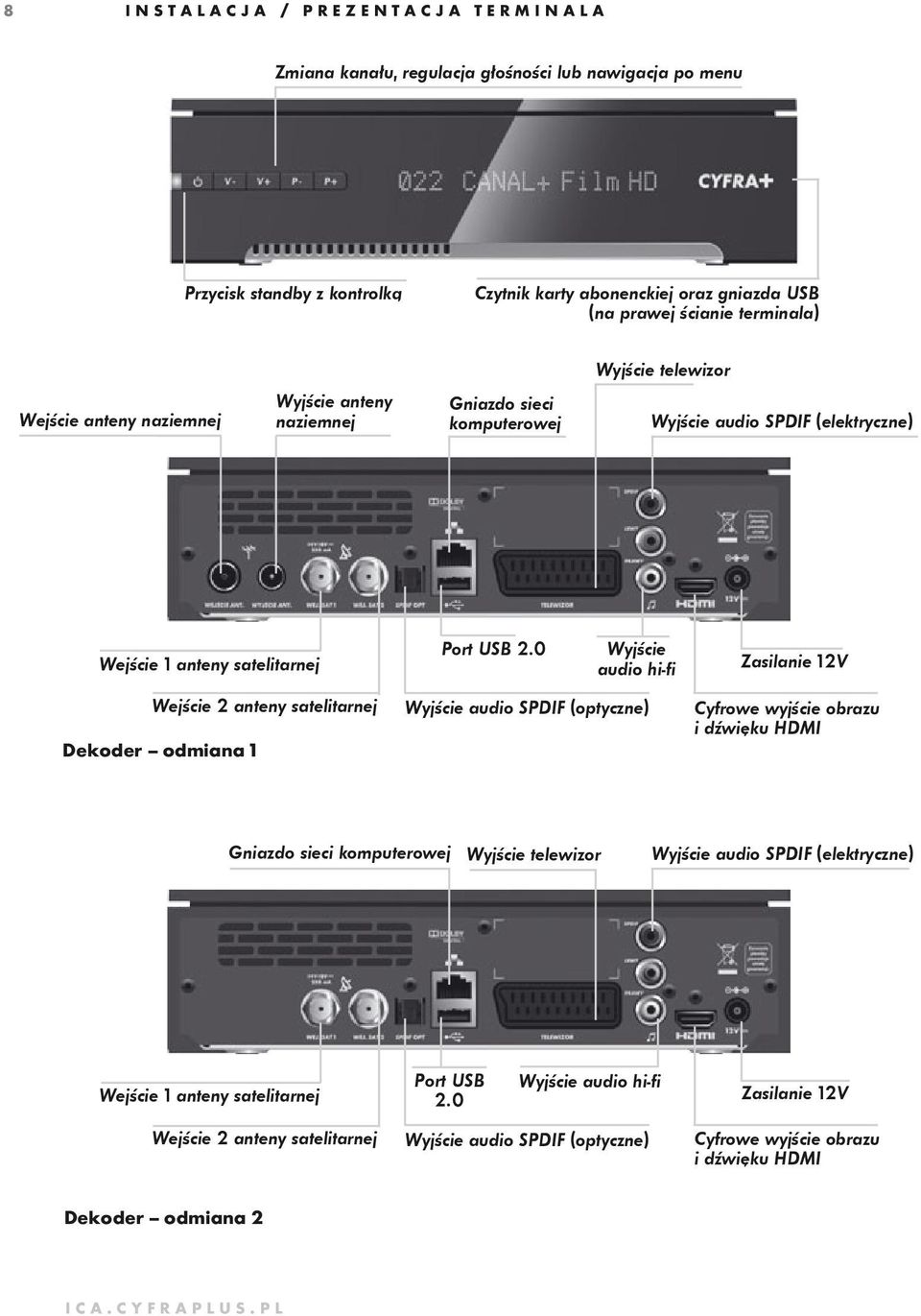

8 8 INSTALACJA / PREZENTACJA TERMINALA Zmiana kanału, regulacja głośności lub nawigacja po menu Przycisk standby z kontrolką Czytnik karty abonenckiej oraz gniazda USB (na prawej ścianie terminala) Wyjście telewizor Wejście anteny naziemnej Wyjście anteny naziemnej Gniazdo sieci komputerowej Wyjście audio SPDIF (elektryczne) Wejście 1 anteny satelitarnej Port USB 2.0 Wyjście audio hi-fi Zasilanie 12V Wejście 2 anteny satelitarnej Dekoder odmiana 1 Wyjście audio SPDIF (optyczne) Cyfrowe wyjście obrazu i dźwięku HDMI Gniazdo sieci komputerowej Wyjście telewizor Wyjście audio SPDIF (elektryczne) Wejście 1 anteny satelitarnej Port USB 2.0 Wyjście audio hi-fi Zasilanie 12V Wejście 2 anteny satelitarnej Wyjście audio SPDIF (optyczne) Cyfrowe wyjście obrazu i dźwięku HDMI Dekoder odmiana 2 ICA.CYFRAPLUS.PL

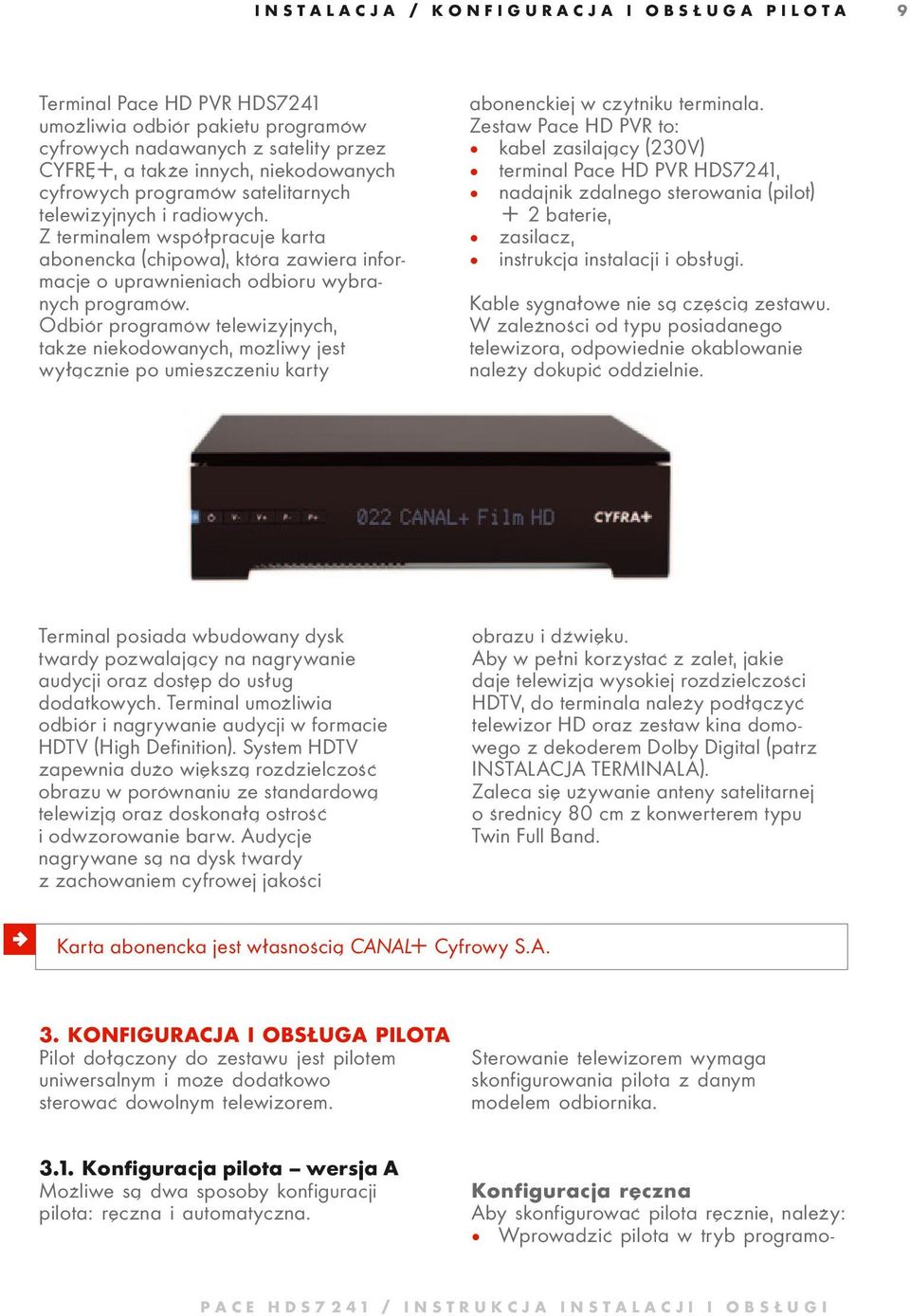

9 INSTALACJA / KONFIGURACJA I OBSŁUGA PILOTA 9 Ter mi nal Pace HD PVR HDS7241 umoż li wia od biór pa kie tu pro gra mów cyfrowych nadawanych z satelity przez CYFRĘ+, a także innych, niekodowanych cyfrowych programów satelitarnych telewizyjnych i radiowych. Z ter mi na lem współ pra cu je kar ta abo nenc ka (chi po wa), któ ra za wie ra in formacje o uprawnieniach odbioru wybranych programów. Odbiór programów telewizyjnych, także niekodowanych, możliwy jest wyłącznie po umieszczeniu karty abonenckiej w czytniku terminala. Ze staw Pace HD PVR to: µ kabel zasilający (230V) µ ter mi nal Pace HD PVR HDS7241, µ na daj nik zdal ne go ste ro wa nia (pi lot) + 2 baterie, µ zasilacz, µ instrukcja instalacji i obsługi. Kable sygnałowe nie są częścią zestawu. W zależności od typu posiadanego telewizora, odpowiednie okablowanie należy dokupić oddzielnie. Terminal posiada wbudowany dysk twardy pozwalający na nagrywanie audycji oraz dostęp do usług dodatkowych. Terminal umożliwia odbiór i nagrywanie audycji w formacie HDTV (High Definition). System HDTV zapewnia dużo większą rozdzielczość obrazu w porównaniu ze standardową telewizją oraz doskonałą ostrość i odwzorowanie barw. Audycje nagrywane są na dysk twardy z zachowaniem cyfrowej jakości obrazu i dźwięku. Aby w pełni korzystać z zalet, jakie daje telewizja wysokiej rozdzielczości HDTV, do terminala należy podłączyć telewizor HD oraz zestaw kina domowego z dekoderem Dolby Digital (patrz INSTALACJA TERMINALA). Zaleca się używanie anteny satelitarnej o średnicy 80 cm z konwerterem typu Twin Full Band. Karta abonencka jest własnością > Cyfrowy S.A. 3. KONFIGURACJA I OBSŁUGA PILOTA Pilot dołączony do zestawu jest pilotem uniwersalnym i może dodatkowo sterować dowolnym telewizorem. Sterowanie telewizorem wymaga skonfigurowania pilota z danym modelem odbiornika Konfiguracja pilota wersja A Możliwe są dwa sposoby konfiguracji pilota: ręczna i automatyczna. Konfiguracja ręczna Aby skonfigurować pilota ręcznie, należy: µ Wprowadzić pilota w tryb programo- PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

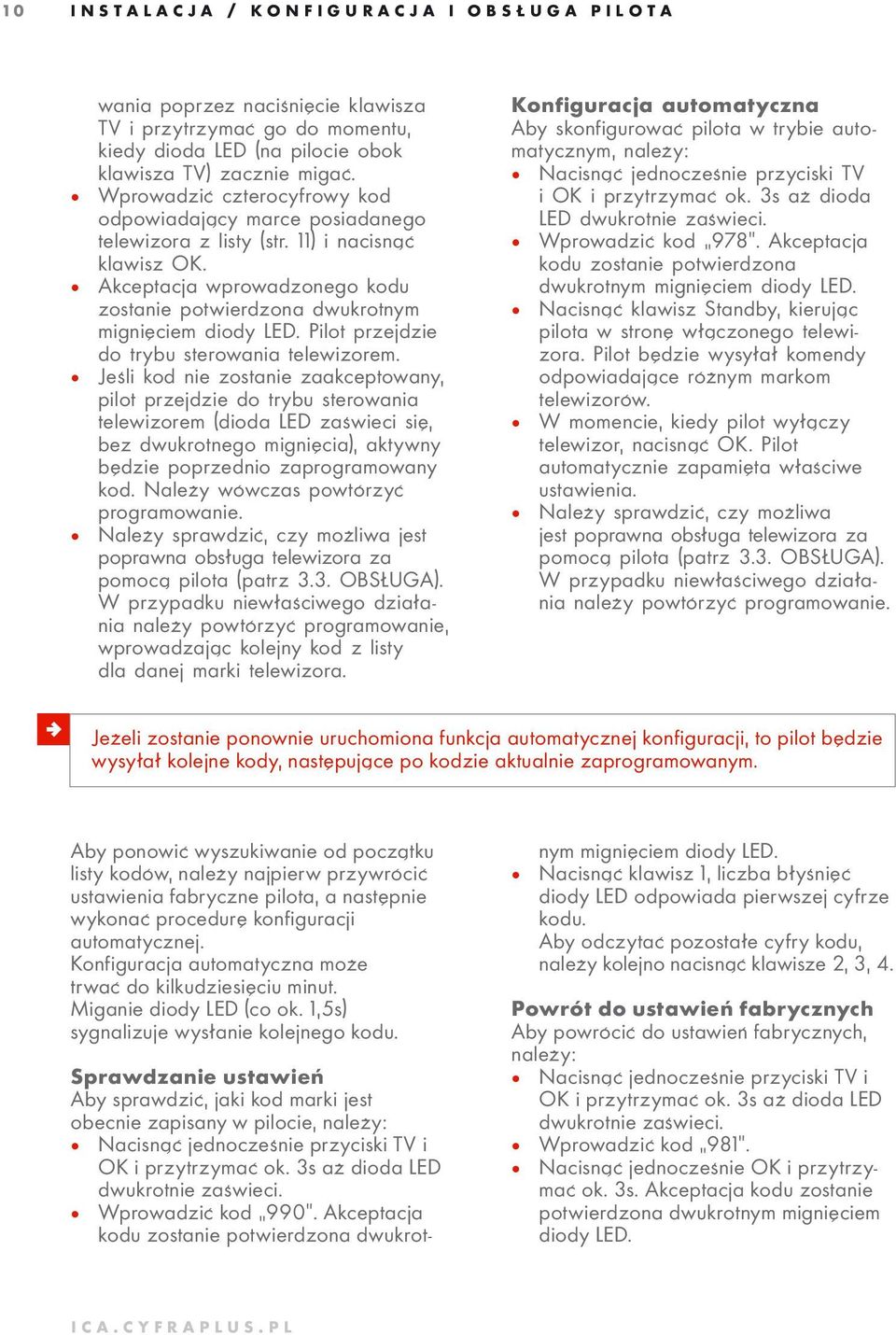

10 10 INSTALACJA / KONFIGURACJA I OBSŁUGA PILOTA wania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie migać. µ Wprowadzić czterocyfrowy kod odpowiadający marce posiadanego telewizora z listy (str. 11) i nacisnąć klawisz OK. µ Akceptacja wprowadzonego kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Pilot przejdzie do trybu sterowania telewizorem. µ Jeśli kod nie zostanie zaakceptowany, pilot przejdzie do trybu sterowania telewizorem (dioda LED zaświeci się, bez dwukrotnego mignięcia), aktywny będzie poprzednio zaprogramowany kod. Należy wówczas powtórzyć programowanie. µ Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.3. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Konfiguracja automatyczna Aby skonfigurować pilota w trybie automatycznym, należy: µ Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. µ Wprowadzić kod 978. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. µ Nacisnąć klawisz Standby, kierując pilota w stronę włączonego telewizora. Pilot będzie wysyłał komendy odpowiadające różnym markom telewizorów. µ W momencie, kiedy pilot wyłączy telewizor, nacisnąć OK. Pilot automatycznie zapamięta właściwe ustawienia. µ Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.3. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie. Jeżeli zostanie ponownie uruchomiona funkcja automatycznej konfiguracji, to pilot będzie wysyłał kolejne kody, następujące po kodzie aktualnie zaprogramowanym. Aby ponowić wyszukiwanie od początku listy kodów, należy najpierw przywrócić ustawienia fabryczne pilota, a następnie wykonać procedurę konfiguracji automatycznej. Konfiguracja automatyczna może trwać do kilkudziesięciu minut. Miganie diody LED (co ok. 1,5s) sygnalizuje wysłanie kolejnego kodu. Sprawdzanie ustawień Aby sprawdzić, jaki kod marki jest obecnie zapisany w pilocie, należy: µ Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. µ Wprowadzić kod 990. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. µ Nacisnąć klawisz 1, liczba błyśnięć diody LED odpowiada pierwszej cyfrze kodu. Aby odczytać pozostałe cyfry kodu, należy kolejno nacisnąć klawisze 2, 3, 4. Powrót do ustawień fabrycznych Aby powrócić do ustawień fabrycznych, należy: µ Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. µ Wprowadzić kod 981. µ Nacisnąć jednocześnie OK i przytrzymać ok. 3s. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. ICA.CYFRAPLUS.PL

11 INSTALACJA / LISTA KODÓW Lista kodów do zaprogramowania pilota - wersja A Konfiguracja ręczna: Acer AEG Aiwa Akai Atlantic Barco 0163 BenQ Blaupunkt Bosch 0327 Brandt Brother 0264 Casio Cathay Clatronic Curtis 2259 Daewoo Dell Ferguson Fidelity Fujitsu Fujitsu Siemens Funai Galaxis GE GoldStar Grundig Hitachi Humax Hyundai JVC Kaon 2353 Karcher Kathrein Kenwood 0105 Konka LG Loewe Manta 1677 Medion Mitsubishi NEC Neovia Nokia Orion Panasonic PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

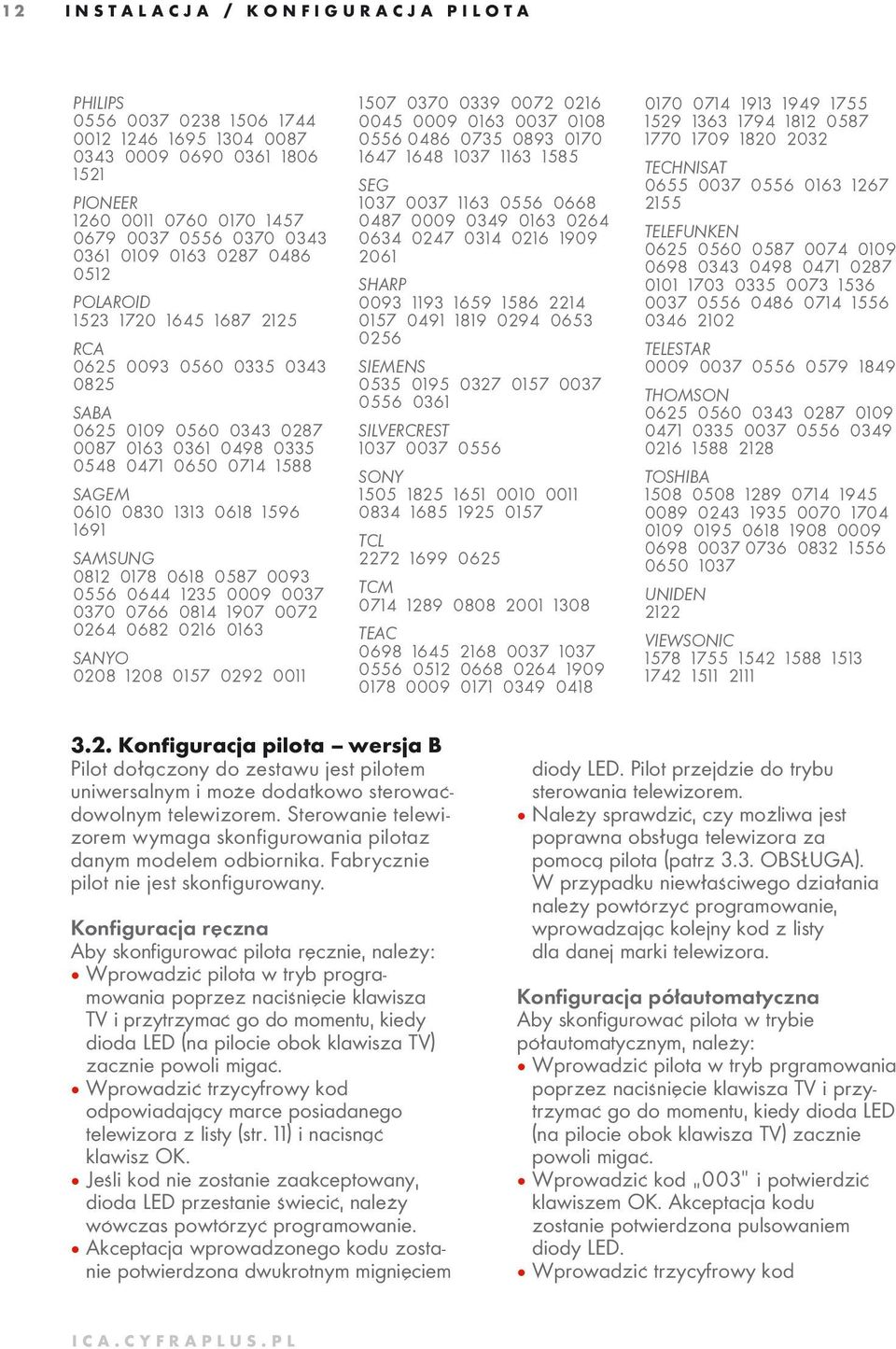

12 12 INSTALACJA / KONFIGURACJA PILOTA Philips Pioneer Polaroid RCA Saba Sagem Samsung Sanyo SEG Sharp Siemens SilverCrest Sony TCL TCM Teac TechniSat Telefunken Telestar Thomson Toshiba Uniden 2122 ViewSonic Konfiguracja pilota wersja B Pilot dołączony do zestawu jest pilotem uniwersalnym i może dodatkowo sterowaćdowolnym telewizorem. Sterowanie telewizorem wymaga skonfigurowania pilotaz danym modelem odbiornika. Fabrycznie pilot nie jest skonfigurowany. Konfiguracja ręczna Aby skonfigurować pilota ręcznie, należy: µ Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. µ Wprowadzić trzycyfrowy kod odpowiadający marce posiadanego telewizora z listy (str. 11) i nacisnąć klawisz OK. µ Jeśli kod nie zostanie zaakceptowany, dioda LED przestanie świecić, należy wówczas powtórzyć programowanie. µ Akceptacja wprowadzonego kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Pilot przejdzie do trybu sterowania telewizorem. µ Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.3. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Konfiguracja półautomatyczna Aby skonfigurować pilota w trybie półautomatycznym, należy: µ Wprowadzić pilota w tryb prgramowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. µ Wprowadzić kod 003 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. µ Wprowadzić trzycyfrowy kod ICA.CYFRAPLUS.PL

13 INSTALACJA / KONFIGURACJA PILOTA 13 odpowiadający marce posiadanego telewizora z listy (str. 13) i nacisnąć klawisz OK. µ Jeśli kod nie zostanie zaakceptowany, dioda LED przestanie świecić, należy wówczas powtórzyć programowanie. µ Nacisnąć i przytrzymać klawisz Standby, kierując pilota w stronę włączonego telewizora. µ W momencie, kiedy pilot wyłączy telewizor, zwolnić klawisz Standby. µ Nacisnąć przycisk OK, aby zapisać konfigurację. µ Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.3. OBSŁUGA). W przypadku niewłaściwego działania należy wykonać konfigurację automatyczną lub ręczną. Konfiguracja automatyczna Aby skonfigurować pilota w trybie automatycznym, należy: µ Wprowadzić pilota w tryb programowania poprzez naciś nięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. µ Wprowadzić kod 002 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. µ Nacisnąć i przytrzymać klawisz Standby kierując pilota w stronę włączonego telewizora. µ W momencie, kiedy pilot wyłączy telewizor, zwolnić klawisz Standby. µ Nacisnąć przycisk OK, aby zapisać konfigurację. µ Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.3. OBSŁUGA). W przypadku niewłaściwego działania należy wykonać konfigurację półautomatyczną lub ręczną. Sprawdzanie ustawień Aby sprawdzić, jaki kod marki jest obecnie zapisany w pilocie, należy: µ Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. µ Wprowadzić kod 001 i potwierdzić klawiszem OK. Akceptacja kodu zostanie potwierdzona pulsowaniem diody LED. µ Nacisnąć klawisz 1, liczba błyśnięć diody LED odpowiada pierwszej cyfrze kodu. Aby odczytać pozostałe cyfry kodu, należy kolejno nacisnąć klawisze 2 i 3. Powrót do ustawień fabrycznych Aby powrócić do ustawień fabrycznych, należy: µ Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie powoli migać. µ Wprowadzić kod 000 i potwierdzić klawiszem OK; jeśli kod zostanie przyjęty dioda LED błyśnie dwukrotnie Lista kodów do zaprogramowania pilota wersja B Konfiguracja ręczna: Admiral Aeg Aiwa Akai Amstrad Atlantic Best Blaupunkt PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

14 14 INSTALACJA / LISTA KODÓW Blue Sky Brandt Brandt Electronique Braun Citizen City 142 Clatronic Curtis Daewoo Elbit Elemis Elmak Elta Expert Ferguson Fidelity 108 Finlandia First Line Fisher Fujitsu Funai Galaxis Galaxy Goldstar Gorenje Graetz Granada Grundig Hitachi Humax Hyundai Intervision Itt Jvc Kenwood Lg Loewe Medion Melectronic Mitsubishi Motorola Multichoice Multitech Nec Neovia Newtech Nokia ICA.CYFRAPLUS.PL

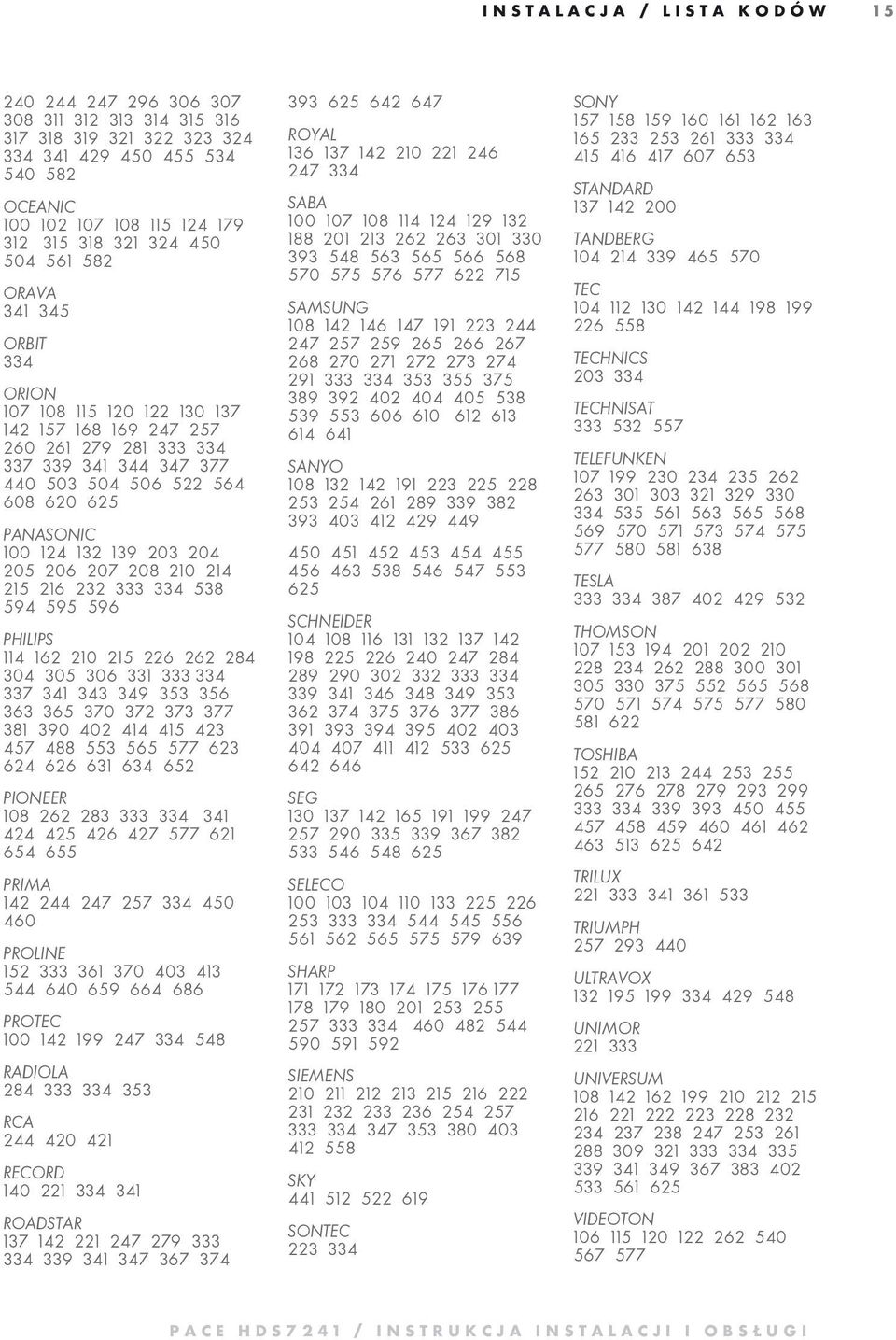

15 INSTALACJA / LISTA KODÓW Oceanic Orava Orbit 334 Orion Panasonic Philips Pioneer Prima Proline Protec Radiola Rca Record Roadstar Royal Saba Samsung Sanyo Schneider Seg Seleco Sharp Siemens Sky Sontec Sony Standard Tandberg Tec Technics Technisat Telefunken Tesla Thomson Toshiba Trilux Triumph Ultravox Unimor Universum Videoton PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

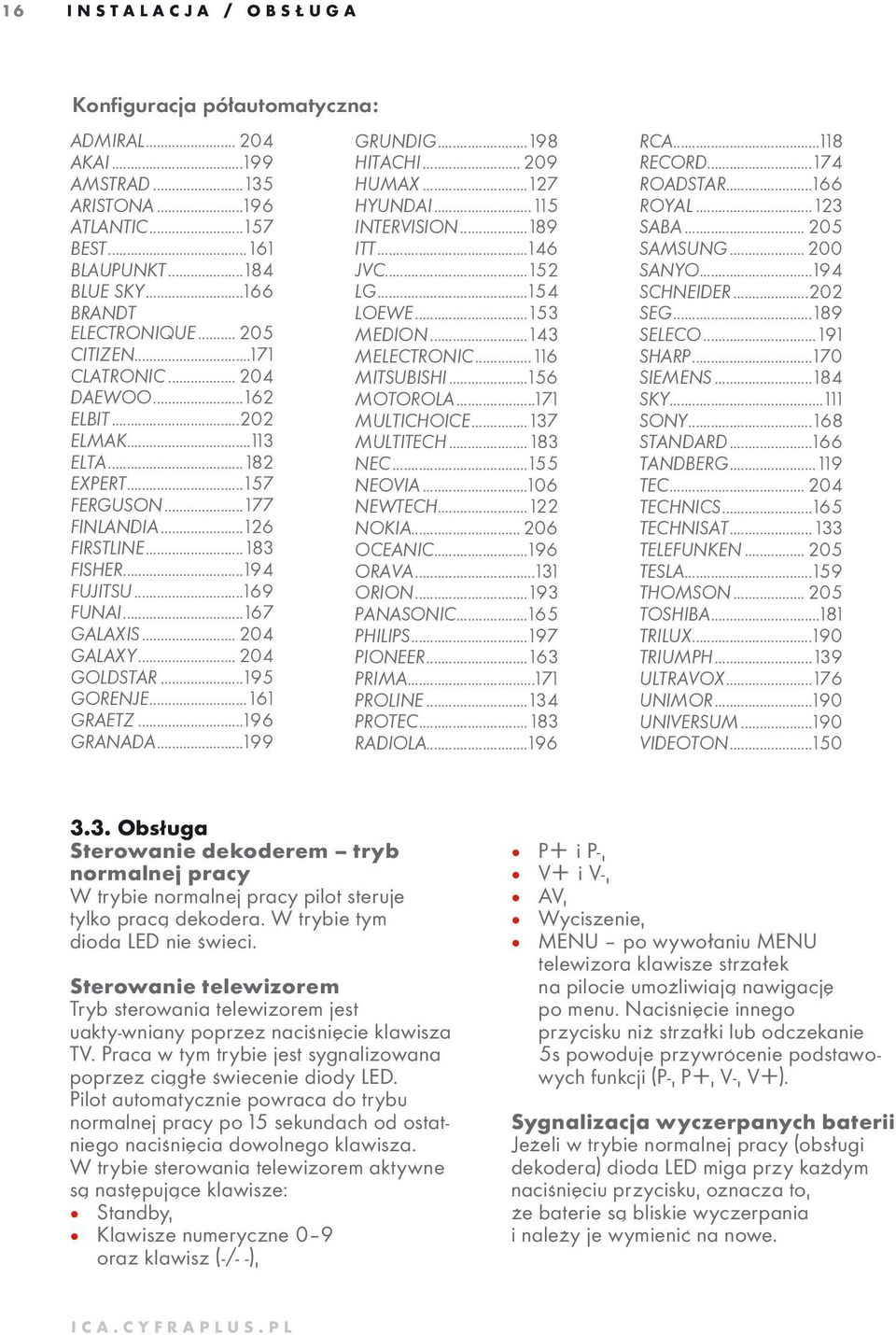

16 16 INSTALACJA / OBSŁUGA Konfiguracja półautomatyczna: ADMIRAL AKAI AMSTRAD ARISTONA ATLANTIC BEST BLAUPUNKT BLUE SKY BRANDT ELECTRONIQUE CITIZEN CLATRONIC DAEWOO ELBIT ELMAK ELTA EXPERT FERGUSON FINLANDIA FIRSTLINE FISHER FUJITSU FUNAI GALAXIS GALAXY GOLDSTAR GORENJE GRAETZ GRANADA GRUNDIG HITACHI HUMAX HYUNDAI INTERVISION ITT JVC LG LOEWE MEDION MELECTRONIC MITSUBISHI MOTOROLA MULTICHOICE MULTITECH NEC NEOVIA NEWTECH NOKIA OCEANIC ORAVA ORION PANASONIC PHILIPS PIONEER PRIMA PROLINE PROTEC RADIOLA RCA RECORD ROADSTAR ROYAL SABA SAMSUNG SANYO SCHNEIDER SEG SELECO SHARP SIEMENS SKY SONY STANDARD TANDBERG TEC TECHNICS TECHNISAT TELEFUNKEN TESLA THOMSON TOSHIBA TRILUX TRIUMPH ULTRAVOX UNIMOR UNIVERSUM VIDEOTON Obsługa Sterowanie dekoderem tryb normalnej pracy W trybie normalnej pracy pilot steruje tylko pracą dekodera. W trybie tym dioda LED nie świeci. Sterowanie telewizorem Tryb sterowania telewizorem jest uakty-wniany poprzez naciśnięcie klawisza TV. Praca w tym trybie jest sygnalizowana poprzez ciągłe świecenie diody LED. Pilot automatycznie powraca do trybu normalnej pracy po 15 sekundach od ostatniego naciśnięcia dowolnego klawisza. W trybie sterowania telewizorem aktywne są następujące klawisze: µ Standby, µ Klawisze numeryczne 0 9 oraz klawisz (-/- -), µ P+ i P-, µ V+ i V-, µ AV, µ Wyciszenie, µ MENU po wywołaniu MENU telewizora klawisze strzałek na pilocie umożliwiają nawigację po menu. Naciśnięcie innego przycisku niż strzałki lub odczekanie 5s powoduje przywrócenie podstawowych funkcji (P-, P+, V-, V+). Sygnalizacja wyczerpanych baterii Jeżeli w trybie normalnej pracy (obsługi dekodera) dioda LED miga przy każdym naciśnięciu przycisku, oznacza to, że baterie są bliskie wyczerpania i należy je wymienić na nowe. ICA.CYFRAPLUS.PL

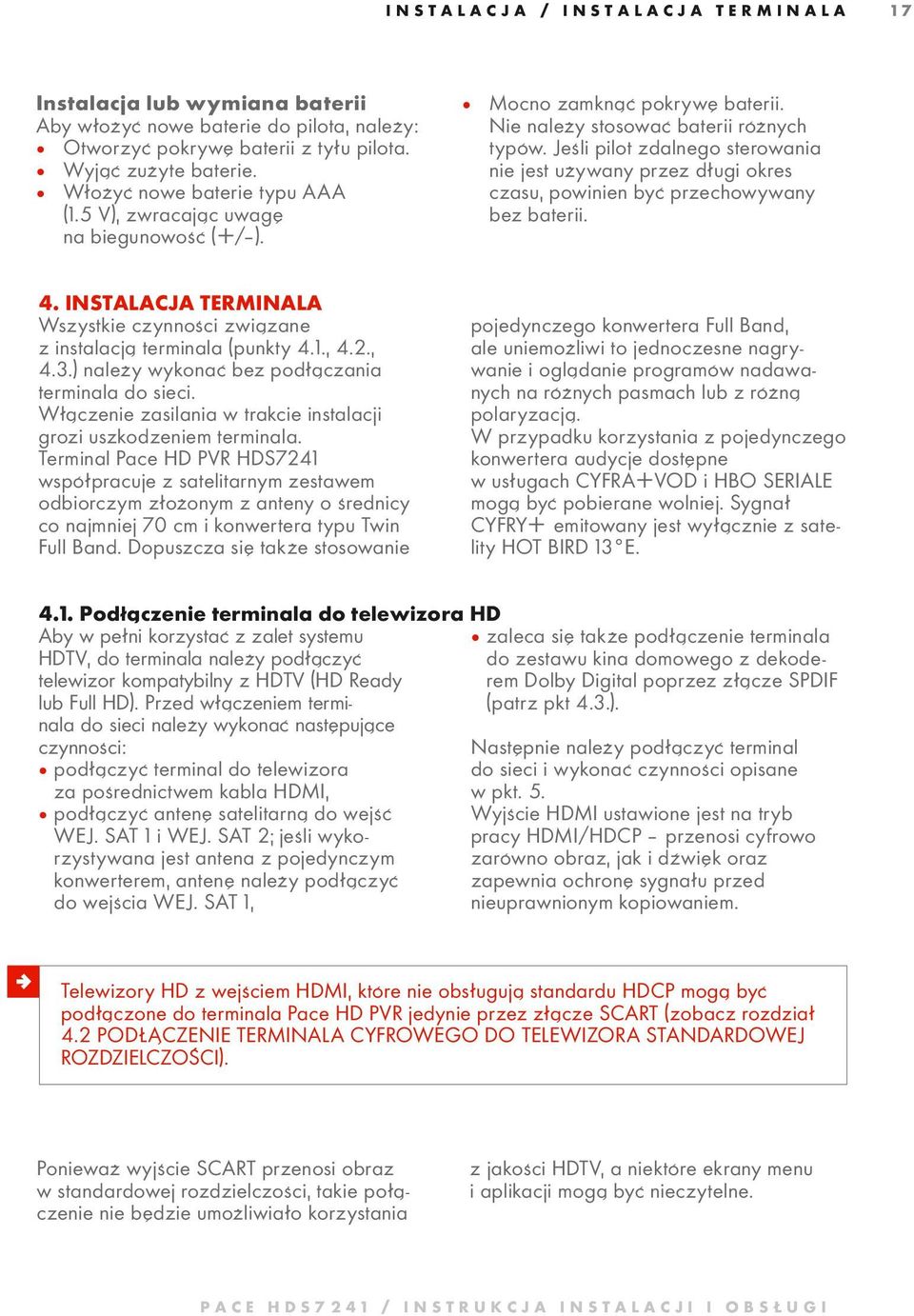

17 INSTALACJA / INSTALACJA TERMINALA 17 Instalacja lub wymiana baterii Aby włożyć nowe baterie do pilota, należy: µ Otworzyć pokrywę baterii z tyłu pilota. µ Wyjąć zużyte baterie. µ Włożyć nowe baterie typu AAA (1.5 V), zwracając uwagę na biegunowość (+/ ). µ Mocno zamknąć pokrywę baterii. Nie należy stosować baterii różnych typów. Jeśli pilot zdalnego sterowania nie jest używany przez długi okres czasu, powinien być przechowywany bez baterii. 4. INSTALACJA TERMINALA Wszyst kie czyn no ści zwią za ne z instalacją terminala (punkty 4.1., 4.2., 4.3.) należy wykonać bez podłączania terminala do sieci. Włączenie zasilania w trakcie instalacji gro zi uszko dze niem ter mi na la. Terminal Pace HD PVR HDS7241 współpracuje z satelitarnym zestawem odbiorczym złożonym z anteny o średnicy co najmniej 70 cm i konwertera typu Twin Full Band. Dopuszcza się także stosowanie pojedynczego konwertera Full Band, ale uniemożliwi to jednoczesne nagrywanie i oglądanie programów nadawanych na różnych pasmach lub z różną polaryzacją. W przypadku korzystania z pojedynczego konwertera audycje dostępne w usługach CYFRA+VOD i HBO SERIALE mogą być pobierane wolniej. Sy gnał CYFRY+ emitowany jest wyłącznie z sateli ty HOT BIRD 13 E Podłączenie terminala do telewizora HD Aby w pełni korzystać z zalet systemu HDTV, do terminala należy podłączyć telewizor kompatybilny z HDTV (HD Ready lub Full HD). Przed włączeniem terminala do sieci należy wykonać następujące czynności: µ podłączyć terminal do telewizora za pośrednictwem kabla HDMI, µ podłączyć antenę satelitarną do wejść WEJ. SAT 1 i WEJ. SAT 2; jeśli wykorzystywana jest antena z pojedynczym konwerterem, antenę należy podłączyć do wejścia WEJ. SAT 1, µ zaleca się także podłączenie terminala do zestawu kina domowego z dekoderem Dolby Digital poprzez złącze SPDIF (patrz pkt 4.3.). Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt. 5. Wyjście HDMI ustawione jest na tryb pracy HDMI/HDCP przenosi cyfrowo zarówno obraz, jak i dźwięk oraz zapewnia ochronę sygnału przed nieuprawnionym kopiowaniem. Telewizory HD z wejściem HDMI, które nie obsługują standardu HDCP mogą być podłączone do terminala Pace HD PVR jedynie przez złącze SCART (zobacz rozdział 4.2 PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI). Ponieważ wyjście SCART przenosi obraz w standardowej rozdzielczości, takie połączenie nie będzie umożliwiało korzystania z jakości HDTV, a niektóre ekrany menu i aplikacji mogą być nieczytelne. PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

18 18 INSTALACJA / PODŁĄCZENIE TERMINALA CYFROWEGO TELEWIZOR 4.2. Podłączenie terminala cyfrowego do telewizora standardowej rozdzielczości Przed włączeniem terminala do sieci µ podłączyć telewizor do złącza należy wykonać poniższe czynności: opisanego TELEWIZOR kablem SCART. µ podłączyć antenę satelitarną do wejść WEJ. SAT 1 i WEJ. SAT 2; jeśli wykorzystywana jest antena z pojedynczym kon- do domowego zestawu hi-fi (patrz 4.3. Terminal można także podłączyć werterem, antenę należy podłączyć do DODATKOWE POŁĄCZENIA). wejścia WEJ. SAT 1, Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt. 5. TELEWIZOR ICA.CYFRAPLUS.PL

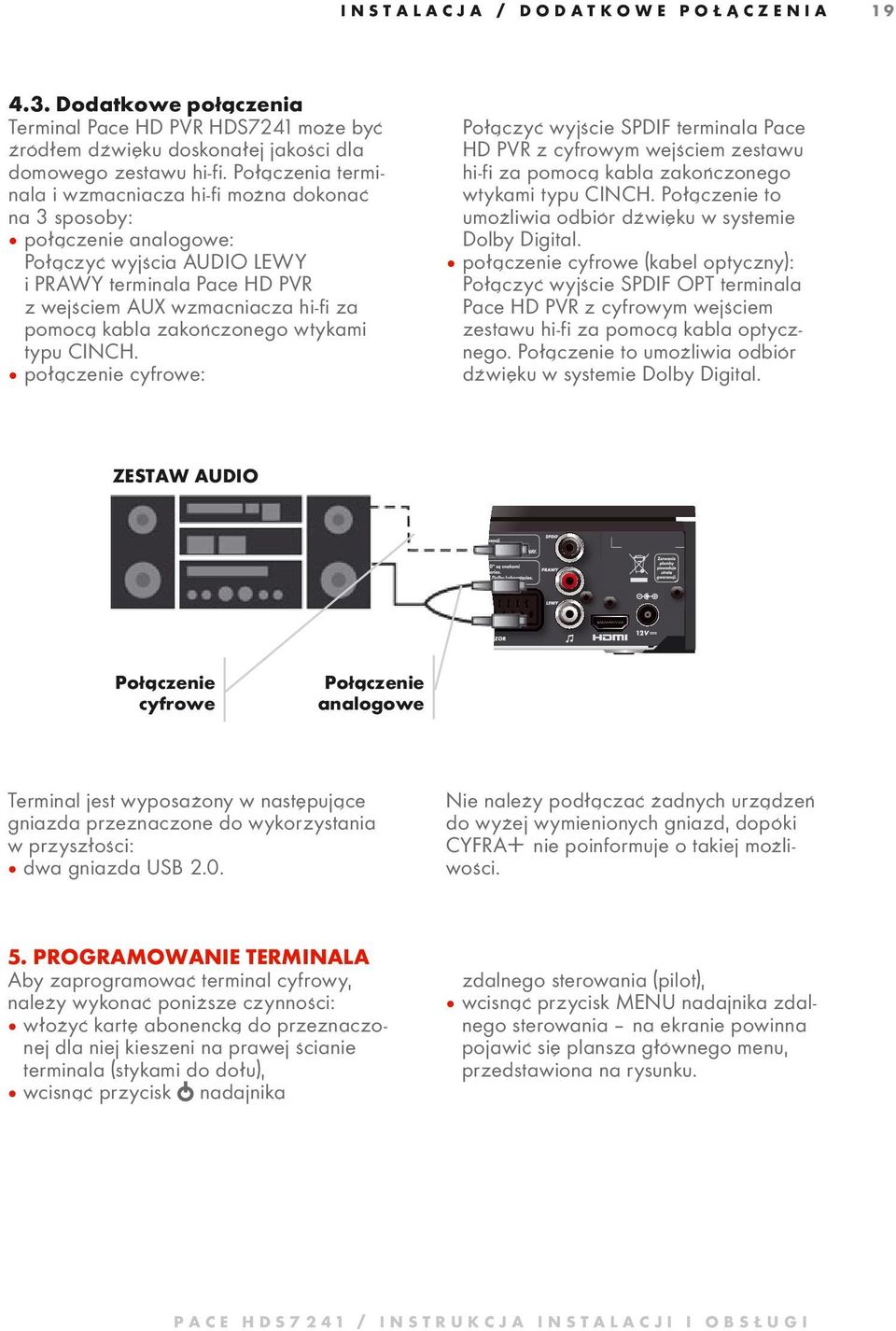

19 INSTALACJA / DODATKOWE POŁĄCZENIA Dodatkowe połączenia Ter mi nal Pace HD PVR HDS7241 może być źródłem dźwięku doskonałej jakości dla domowego zestawu hi-fi. Połączenia terminala i wzmacniacza hi-fi można dokonać na 3 sposoby: µ połączenie analogowe: Połączyć wyjścia AUDIO LEWY i PRA WY ter mi na la Pace HD PVR z wej ściem AUX wzmac nia cza hi-fi za po mo cą ka bla za koń czo ne go wty ka mi typu CINCH. µ połączenie cyfrowe: Połączyć wyjście SPDIF terminala Pace HD PVR z cyfrowym wejściem zestawu hi-fi za pomocą kabla zakończonego wtykami typu CINCH. Połączenie to umożliwia odbiór dźwięku w systemie Dolby Digital. µ połączenie cyfrowe (kabel optyczny): Połączyć wyjście SPDIF OPT terminala Pace HD PVR z cyfrowym wejściem zestawu hi-fi za pomocą kabla optycznego. Połączenie to umożliwia odbiór dźwięku w systemie Dolby Digital. ZESTAW AUDIO Połączenie cyfrowe Połączenie analogowe Terminal jest wyposażony w następujące gniazda przeznaczone do wykorzystania w przyszłości: µ dwa gniazda USB 2.0. Nie należy podłączać żadnych urządzeń do wyżej wymienionych gniazd, dopóki CYFRA+ nie poinformuje o takiej możliwości. 5. PROGRAMOWANIE TERMINALA Aby zaprogramować terminal cyfrowy, na le ży wy ko nać po niż sze czyn no ści: µ włożyć kartę abonencką do przeznaczonej dla niej kieszeni na prawej ścianie terminala (stykami do dołu), µ wci snąć przy cisk na daj ni ka zdalnego sterowania (pilot), µ wcisnąć przycisk MENU nadajnika zdalnego sterowania na ekra nie po win na pojawić się plansza głównego menu, przed sta wio na na rysunku. PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

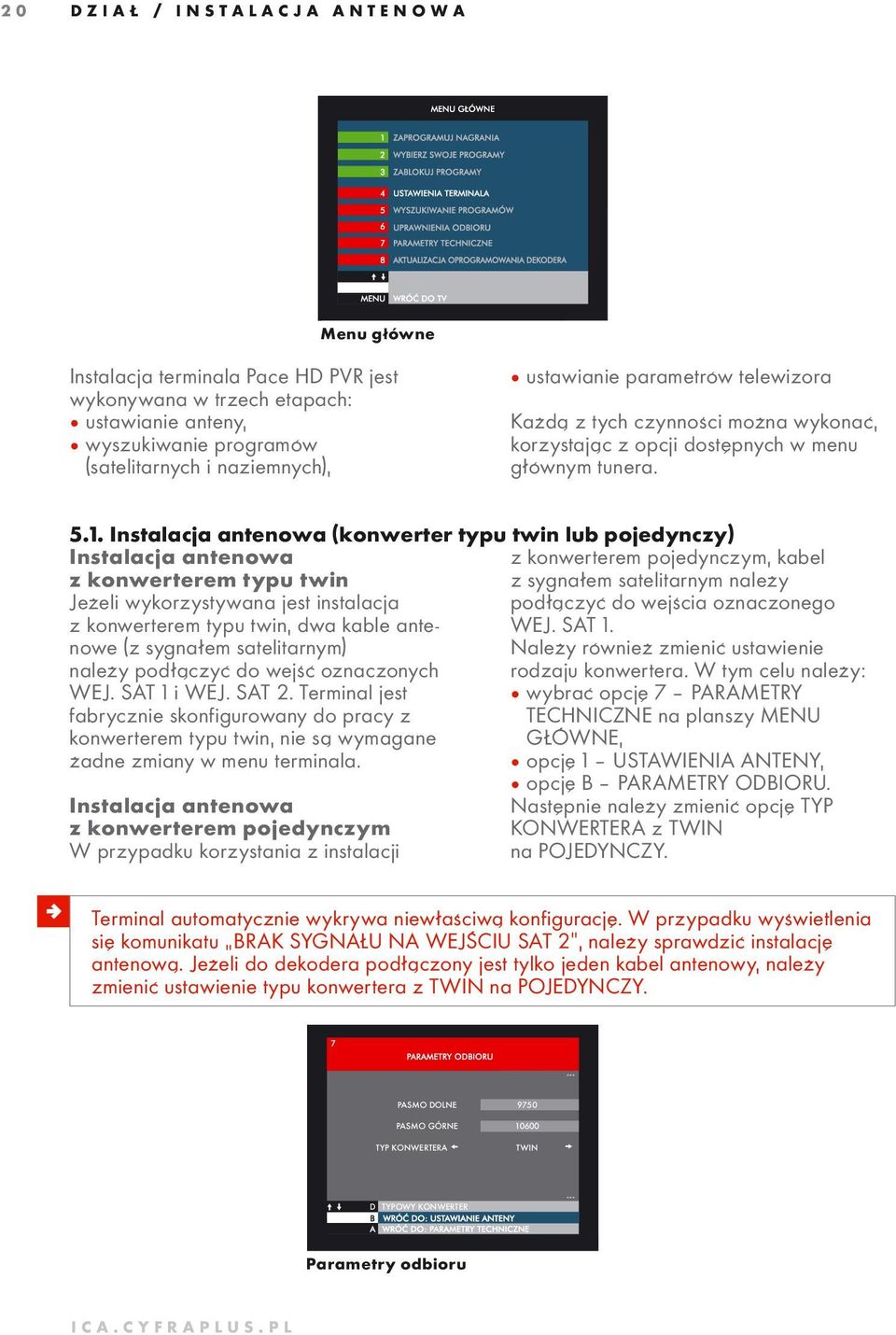

20 20 DZIAŁ / INSTALACJA ANTENOWA Menu główne Instalacja terminala Pace HD PVR jest wy ko ny wa na w trzech eta pach: µ usta wia nie an te ny, µ wyszukiwanie programów (satelitarnych i naziemnych), µ usta wia nie pa ra me trów te le wi zo ra Każdą z tych czynności można wykonać, korzystając z opcji dostępnych w menu głów nym tu ne ra Instalacja antenowa (konwerter typu twin lub pojedynczy) Instalacja antenowa z konwerterem typu twin Jeżeli wykorzystywana jest instalacja z konwerterem typu twin, dwa kable antenowe (z sygnałem satelitarnym) należy podłączyć do wejść oznaczonych WEJ. SAT 1 i WEJ. SAT 2. Terminal jest fabrycznie skonfigurowany do pracy z konwerterem typu twin, nie są wymagane żadne zmiany w menu terminala. Instalacja antenowa z konwerterem pojedynczym W przypadku korzystania z instalacji z konwerterem pojedynczym, kabel z sygnałem satelitarnym należy podłączyć do wejścia oznaczonego WEJ. SAT 1. Należy również zmienić ustawienie rodzaju konwertera. W tym celu należy: µ wybrać opcję 7 PARAMETRY TECHNICZNE na planszy MENU GŁÓWNE, µ opcję 1 USTAWIENIA ANTENY, µ opcję B PARAMETRY ODBIORU. Następnie należy zmienić opcję TYP KONWERTERA z TWIN na POJEDYNCZY. Terminal automatycznie wykrywa niewłaściwą konfigurację. W przypadku wyświetlenia się komunikatu BRAK SYGNAŁU NA WEJŚCIU SAT 2, należy sprawdzić instalację antenową. Jeżeli do dekodera podłączony jest tylko jeden kabel antenowy, należy zmienić ustawienie typu konwertera z TWIN na POJEDYNCZY. PASMO DOLNE 9750 PASMO GÓRNE TYP KONWERTERA TWIN D TYPOWY KONWERTER Parametry odbioru ICA.CYFRAPLUS.PL

21 DZIAŁ / USTAWIENIA ANTENY Ustawianie anteny Pre cy zyj ne usta wie nie an te ny sa te li tar nej jest wa run kiem po praw nej pra cy ter mi na la. Korekta ustawienia anteny może być wy ko na na sa mo dziel nie, ale za le ca my sko rzy sta nie z usług spe cja li stycz ne go serwisu, gdyż ta czynność wymaga pewnej wprawy, a niekiedy także spe cja li stycz nych przy rzą dów. Usta wia nie an te ny uła twia wskaź nik po ziomu sy gna łu, któ ry moż na włą czyć w opcji 7 menu głównego: PARAMETRY TECH- NICZ NE USTA WIA NIE AN TE NY. Parametry techniczne Ustawienie anteny Po wciśnięciu klawisza B pojawiają się pa ra me try do ty czą ce kon wer te ra, któ re można skorygować, wpisując nowe war to ści pa sma gór ne go i pa sma dol ne go oscy la to ra kon wer te ra. Kla wisz D umoż liwia powrót do stan dar do wych usta wień kon wer te ra. (Jeśli wykorzystywany jest pojedynczy konwerter, w opcji TYP KONWERTERA należy wybrać opcję POJEDYNCZY (patrz 5.1.)) W przypadku, gdy abonent posiada nietypowy konwerter, powinien znać jego parametry techniczne. Wartości częstotliwości oscylatora należy wtedy wpisać w pola PASMO DOLNE i PASMO GÓRNE, w przeciwnym wypadku zaprogramowanie terminala nie bę dzie moż li we. Po kilkakrotnym naciśnięciu klawisza możemy przejść do planszy, która pozwala na usta wie nie czę sto tli wo ści trans pon de ra prze zna czo ne go do spraw dze nia po zio mu sygnału. Ustawienie częstotliwości transpondera i pozostałych parametrów innych niż standardowe (czyli: satelita HOT Bird; częstotliwość 10892; polaryzacja POZIOMA; sym bol ra te 27,5; FEC 3/4; sy gnał 22 khz nie; PID 227; TID1 199; TID2 198) także po zwo li na spraw dze nie po zio mu i ja kości sy gna łu, ale uniemożliwi przeprogramowanie terminala. Pojawi się wówczas informacja, że nie znaleziono żadnego programu i należy sprawdzić parametry odbioru i ustawienia anteny. PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

22 22 DZIAŁ / WYSZUKIWANIE PROGRAMÓW SATELITARNYCH PASMO DOLNE 9750 PASMO GÓRNE TYP KONWERTERA TWIN D TYPOWY KONWERTER Parametry odbioru 5.3. Wyszukiwanie programów satelitarnych Wy szu ki wa nie pro gra mów na le ży roz począć od wy bra nia opcji 5 na plan szy PRO GRA MÓW. na plan szy WY SZU KI WA NIE ME NU GŁÓW NE, a na stęp nie opcji 2 WYSZUKIWANIE PROGRAMÓW SATELITARNYCH 2 WYSZUKIWANIE PROGRAMÓW SATELITARNYCH 3 WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH Wyszukiwanie programów Wyszukiwanie programów satelitarnych Pojawi się wówczas ostrzeżenie o zmianie listy programów, a po potwierdzeniu przyciskiem OK terminal rozpocznie wyszukiwanie programów. Postęp procesu strojenia jest na bieżąco wyświetlany na specjalnej skali. Wyszukiwanie programów może trwać ok. 1 min, po czym terminal automatycznie zapamięta znalezione programy, informując, że lista programów została zmieniona, a następne modyfikacje zostaną wykonane automatycznie. Po wyszukaniu programów należy ustawić terminal na odbiór TVP1 lub np. > i pozostawić na wybranym programie do momentu odebrania przez kartę uprawnień odbioru. Po otrzymaniu uprawnień na ekranie wyświetlony zostanie wybrany program. Przy przełączeniu terminala na kanał, do którego karta nie posiada uprawnień odbioru, na ekranie nie pojawi się obraz pojawi się pasek z napisem BRAK UPRAWNIEŃ DO ODBIORU TEGO PROGRAMU. Jeśli po przełączeniu kanałów wyświetla się komunikat SŁABY SYGNAŁ SATELITARNY, należy sprawdzić poprawność ustawienia anteny (patrz 5.2.). Słaby sygnał satelitarny może powodować zniekształcenia obrazu (obraz rozsypuje się na kwadraty efekt mozaiki) oraz przerwanie nagrywania (przy przerwanych nagraniach pojawia się symbol wykrzyknika). ICA.CYFRAPLUS.PL

23 DZIAŁ / WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH Wyszukiwanie programów naziemnych Aby wyszukać programy cyfrowej telewizji przyciskiem OK terminal rozpocznie naziemnej (DVB-T) należy: wyszukiwanie programów. Postęp µ upewnić się, że antena telewizji naziemnej jest podłączona do wejścia oznaczotlany na specjalnej skali. Wyszukiwanie procesu strojenia jest na bieżąco wyświenego WEJŚCIE ANT. programów może trwać kilka minut, po µ wybrać opcję 5 na planszy MENU czym terminal automatycznie zapamięta GŁÓWNE, a następnie opcję 3 znalezione programy, informując, że lista WYSZUKIWANIE PROGRAMÓW programów została zmieniona, a następne NAZIEMNYCH. modyfikacje zostaną wykonane automatycznie. Pojawi się wówczas ostrzeżenie o zmianie listy programów, a po potwierdzeniu 1. Podczas wyszukiwania programów naziemnych do terminala musi być podłączona również antena satelitarna. Brak sygnału satelitarnego uniemożliwi znalezienie programów naziemnych. 2. Sygnał cyfrowej telewizji naziemnej jest dostępny tylko w niektórych regionach Polski. W razie wątpliwości należy się skontaktować z Centrum Telefonicznym Abonentów Ustawianie parametrów telewizora Ostatnim etapem instalacji terminala jest wykonanie dodatkowych ustawień, któ re po zwo lą na do pa so wa nie pa ra me trów sy gna łów wyj ścio wych ter mi na la do wy ma gań te le wi zo ra. Do ustawiania tych parametrów służy opcja 2 PARAMETRY TELEWIZORA. PARAMETRY TELEWIZORA 16:9 Parametry telewizora 6. DODATKOWE USTAWIENIA TERMINALA Poza wykonaniem połączeń i wyszukiwaniem programów podczas instalacji termi- wybierając z menu głównego opcję 4 Powyższe ustawienia można wykonać, nala można dodatkowo wybrać preferowany język komentarza i napisów, tryb eko, a przechodząc do punktu 1 µ USTA WIE NIA TER MI NA LA, i na stęp nie także ustawić domyślny poziom dźwięku. µ USTA WIE NIA TER MI NA LA. *tylko odmiana 1 PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

24 24 DZIAŁ / ZARZĄDZANIE TWARDYM DYSKIEM GODZINA 5 10:29 WRÓĆ DO: MENU GŁÓWNE Ustawienia terminala 7. ZARZĄDZANIE TWARDYM DYSKIEM Dysk twardy wbudowany w terminal Pace PVR HD pozwala na nagranie i przechowywanie kilkudziesięciu godzin audycji (filmów). Filmy w standardzie wysokiej rozdzielczości (HD) zajmują przeciętnie dwa razy więcej miejsca na dysku w porównaniu z filmami w zwykłej jakości. Terminal pozwala na zarządzanie miejscem na dysku na 2 sposoby: Tryb automatyczny (domyślny) W trybie tym terminal automatycznie kontroluje ilość wolnego miejsca na dysku, tak aby możliwe było nagrywanie kolejnych audycji. W przypadku zapełnienia całego dysku terminal automatycznie usuwa najstarsze nagrania, aby zapewnić miejsce dla nowych nagrań. Terminal nie usuwa nagrań oznaczonych jako zablokowane (patrz funkcja BIBLIOTEKA MOJE NAGRANIA ). Aby zapewnić miejsce dla następnych nagrań, nie jest możliwe zablokowanie wszystkich audycji. Tryb ręczny W trybie tym terminal sygnalizuje zapełnienie dysku odpowiednimi komunikatami, ale nie usuwa nagrań. W przypadku gdy nagrania zajmują całą dostępną przestrzeń na dysku, aby nagrać kolejne audycje, należy najpierw usunąć niepotrzebne pozycje. W przeciwnym razie nagrywanie nie będzie możliwe. Tryb ten zalecany jest dla zaawansowanych użytkowników, którzy chcą sami kontrolować wolną przestrzeń na dysku. Aby zmienić tryb zarządzania dyskiem, należy przejść do funkcji MOJE NAGRA- NIA, a następnie nacisnąć przycisk E (USTAWIENIA). W opcji ZARZĄDZANIE DYSKIEM należy wybrać żądany tryb (AUTOMATYCZNIE lub RĘCZNIE). ICA.CYFRAPLUS.PL

25 DZIAŁ / PARAMETRY TECHNICZNE parametry techniczne TERMINALA Tuner satelitarny: µ Zakres częstotliwości wejściowej: 950 do 2150 MHz µ Poziom sygnału wejściowego: -60 do -25 dbm µ Impedancja wejściowa: 75 Ω µ Zasilanie konwertera: 13/18V, 350 ma max µ Sterowanie wysokim pasmem: 22 khz µ Diseqc 1.0 µ Modulacja: QPSK (DVB-S), 8PSK (DVB-S2) Tuner telewizji naziemnej : µ Częstotliwość wejściowa: UHF MHz (szer. kanału 8 MHz) VHF MHz (szer. kanału 7 MHz) µ Poziom sygnału wejściowego: -78 do -35 dbm µ Zakres przenoszonych częstotliwości: 47 do 862 MHz µ Modulacja: COFDM opcja 2 k i 8 k µ Szer. pasma: 7 lub 8 MHz µ Rodzaj modulacji: QPSK, 16-QAM, 64-QAM µ Sieć: MFN/SFN µ Sprawność kodu splotowego: 1/2 do 7/8 Wideo: µ MPEG2 MP@ML (SD) µ MPEG2 MP@HL (HD) µ MPEG4 AVC MP@L3 (H264 SD) µ MPEG4 AVC MP@L4 (H264 HD) µ MPEG4 AVC HP@L4 (H264 HD) µ Format obrazu: 4:3 i 16:9 µ Rozdzielczość: do 1080i (1920x1080) µ Grafika 2D Audio: µ Zgodny z ISO/IEC µ MPEG-1, warstwa I i II µ Tryb pracy: Mono, Stereo, Joint stereo µ Dolby Digital System: µ Procesor STi7105 µ Pamięć DDR: 256 MB (800 MHz) µ Flash: 32 MB µ Dysk twardy: 500 GB Porty transmisji danych: µ USB 2.0 (2 szt.) µ Ethernet 10/100 BaseT Ściana przednia oraz boczna: µ Przyciski: Wł./Standy, W GÓRĘ, W DÓŁ, W PRAWO, W LEWO (klawisze nawigacji po menu lub zmiany głośności i kanału) µ Wyświetlacz: VFD, 16 znaków µ Kontrolka zasilania: dioda LED µ Odbiornik sygnałów pilota: czujnik podczerwieni µ Czytnik kart: zgodny z ISO µ Gniazdo USB 2.0 Ściana tylna: µ Wejście anteny satelitarnej: 2 x typ F żeński µ Wejście anteny naziemnej: typ IEC żeński* µ Wyjście anteny naziemnej: typ IEC męski* µ Gniazda Scart: Telewizor µ Wyjście HDMI µ Wyjścia SPDIF: elektryczne, optyczne µ Wyjścia dźwięku analogowego: 2 x RCA (lewy, prawy) µ Gniazdo Ethernet: typ RJ45 µ Gniazdo USB 2.0 Akcesoria: µ Pilot zdalnego sterowania: 1 szt. µ Baterie: 2 szt. µ Zasilacz: 1 szt. µ Instrukcja obsługi: 1 szt. µ Kabel zasilający: 1 szt. Pozostałe parametry: µ Temperatura pracy: +10 do +40oC µ Temperatura przechowywania: -25 do +70oC µ Zasilacz: napięcie wejściowe 200 do 240 V AC; 50 Hz; 0,6A; napięcie wyjściowe: 12 V; 3,33 A µ Masa (wraz z zasilaczem i pilotem): 1,9kg µ Wymiary: 235 x 205 x 65 mm µ Pobór mocy: maks. 40W (podczas pracy), mniej niż 1W (w trybie standby, przy włączonym TRYBIE EKO oraz gdy terminal nie nagrywa audycji). *tylko odmiana 1 PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI

26 26 OBSŁUGA / FUNKCJA BIBLIOTEKA" 1. FUNKCJA BIBLIOTEKA Funkcja umożliwia dostęp do audycji nagranych na dysku twardym terminala oraz do usług dodatkowych. Aby uruchomić funkcję BIBLIOTEKA, naciśnij przycisk B na pilocie zdalnego sterowania. Na ekranie wyświetli się lista dostępnych aplikacji: CYFRA+VOD, HBO SERIALE, MOJE NAGRANIA. Funkcja Boblioteka Aplikacja CYFRA+ VOD CYFRA+VOD Aplikacja pozwala na dostęp do usługi CYFRA+VOD. Jest to usługa CYFRY+, która umożliwia wypożyczanie filmów bez wychodzenia z domu. Aby w pełni korzystać z usługi terminal Pace PVR HD musi mieć dostęp do sygnału satelitarnego. Jeśli trwa nagrywanie aplikacja może zostać uruchomiona bez możliwości zamawiania audycji. W takim przypadku możliwe będzie jedynie oglądanie audycji zamówionych wcześniej. Usługa będzie nieaktywna w przypadku braku sygnału satelitarnego (odłączona antena, złe warunki pogodowe itp.). Po wejściu do aplikacji wyświetli się lista folderów zawierających proponowane audycje poszczególnych gatunków. Audycje sklasyfikowane jako tylko dla dorosłych są automatycznie ukrywane. Aby wyświetlić ukryte audycje, naciśnij klawisz D, a następnie wprowadź kod PIN. Klawisz D jest aktywny, nawet jeśli w żadnym folderze nie ma audycji tylko dla dorosłych. W czasie przeglądania listy wyświetlane są następujące informacje: tytuł audycji, czas trwania, cena, dodatkowe informacje. Na ekranie może być także wyświetlany zwiastun, o ile jest dostępny. Informacja Dostępny wkrótce oznacza, że dany film nie został jeszcze pobrany przez terminal. CYFRA+ VOD Aby zamówić wybraną audycję należy: µ nacisnąć klawisz B (ZAMÓW) po wybraniu danej pozycji. Na ekranie pojawi się plansza z kodem aktywacyjnym oraz informacjami dodatkowymi. Zamówienie audycji VOD µ podać kod aktywacyjny dzwoniąc pod podany numer telefonu, wysyłając SMS lub wchodząc na podaną stronę internetową. Klawisz B jest aktywny tylko dla audycji pobranych przez terminal. ICA.CYFRAPLUS.PL

27 OBSŁUGA / FUNKCJA BIBLIOTEKA" 27 µ po otrzymaniu potwierdzenia przyjęcia zamówienia (np. SMS zwrotny), nacisnąć klawisz B w celu odebrania uprawnień do oglądania audycji. Pobieranie uprawnień trwa ok. 1 do 5 min. Jeśli uprawnienia nie zostaną pobrane, należy spróbować pobrać je ponownie za chwilę upewniając się, że nie ma problemów z sygnałem satelitarnym. Uprawnienia mogą zostać pobrane w dowolnym momencie w ciągu 48 godz. od momentu wysłania kodu aktywacyjnego. Dostęp do zamówionej audycji następuje natychmiast po pobraniu uprawnień. Data ważności uprawnień jest wyświetlana na ekranie po wejściu na daną pozycję. HBO SERIALE Aplikacja pozwala na dostęp do usługi HBO SERIALE. Dostęp do usługi wymaga wykupienia specjalnej oferty w przeciwnym przypadku możliwe będzie jedynie przeglądanie listy filmów oraz wyświetli się informacja USŁUGA NIEAKTYWNA. Po wejściu do aplikacji wyświetli się lista folderów zawierających audycje poszczególnych gatunków. Audycje sklasyfikowane jako tylko dla dorosłych są automatycznie ukrywane. Aby wyświetlić ukryte audycje, wybierz opcję POKAŻ UKRYTE, a następnie wprowadź kod PIN. W czasie przeglądania listy wyświetlany jest podgląd aktualnie wybranej audycji oraz następujące informacje: tytuł audycji, czas trwania, dodatkowe informacje. Informacja Audycja jeszcze niedostępna oznacza, że dana audycja nie została jeszcze pobrana przez terminal. W takim przypadku podgląd nie jest wyświetlany. Odtwarzanie dostępnej audycji odbywa się podobnie, jak w przypadku własnych nagrań (patrz Moje Nagrania ). Dostępne funkcje: ODTWÓRZ, KONTYNUUJ, OPIS AUDYCJI. MOJE NAGRANIA Aplikacja pozwala na dostęp do własnych nagrań. Po wejściu do aplikacji wyświetli się lista nagranych audycji. W czasie przeglądania listy wyświetlany jest podgląd aktualnie wybranego nagrania oraz następujące informacje: tytuł audycji, data nagrania, dodatkowe parametry nagrania. Możliwe jest ukrycie wybranych nagrań, tak aby nie były one widoczne na liście. Aby ukryć nagranie, wybierz opcję UKRYJ. Aby wyświetlić ukryte audycje oraz uaktywnić opcję ukrywania, naciśnij klawisz D (POKAŻ UKRYTE), a następnie wprowadź kod PIN. Po zaznaczeniu audycji i naciśnięciu przycisku OK, na ekranie wyświetli się menu zawierające następujące opcje: µ ODTWÓRZ odtwarza audycję od początku, µ KONTYNUUJ odtwarza audycję od ostatnio oglądanej sceny, µ SKASUJ usuwa audycję z dysku twardego, µ UKRYJ umożliwia przeniesienie audycji na listę ukrytą w celu zabezpieczenia przed oglądaniem np. przez dzieci, µ ZMIEŃ NAZWĘ pozwala na zmianę tytułu audycji, µ ZATRZYMAJ umożliwia przerwanie nagrywania (funkcja jest aktywna, jeżeli audycja jest właśnie nagrywana), µ ZABLOKUJ zabezpiecza audycję przed automatycznym usunięciem w przypadku przepełnionego dysku w trybie automatycznego zarządzania dyskiem. PACE HDS7241 / INSTRUKCJA INSTALACJI I OBSŁUGI
