1 INSTRUKCJA PACE HDS7241 ICA.CYFRAPLUS.PL CYFRAPLUS.PL DEKODER PACE HD PVR HDS7241 Z MOŻLIWOŚCIĄ NAGRYWANIA Dolby oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories. INSTRUKCJA INSTALACJI I OBSŁUGI

2 INSTRUKCJA PACE HDS7241 INSTALACJA 1. BEZPIECZEŃSTWO I OCHRONA ŚRODOWISKA ZASADY BEZPIECZEŃSTWA DEKLARACJA ZGODNOŚCI ZNACZENIE SYMBOLI OSTRZEGAWCZYCH PREzENtACja terminala PACE HD PVR HDS KONFIGURACJA I OBSŁUGA PILOTA KONFIGURACJA OBSŁUGA LISTA KODÓW DO ZAPROGRAMOWANIA PILOTA INSTALACJA TERMINALA PODŁĄCZENIE TERMINALA DO TELEWIZORA HD PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI DODATKOWE POŁĄCZENIA PRO GRA MO WA NIE TER MI NA LA INSTALACJA ANTENOWA (KONWERTER TYPU TWIN LUB POJEDYNCZY) USTA WIA NIE AN TE NY WYSZUKIWANIE PROGRAMÓW SATELITARNYCH WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH USTA WIA NIE PA RA ME TRÓw TE LE WI ZO RA DO DAT KO WE USTA WIE NIA TER MI NA LA ZARZĄDZANIE TWARDYM DYSKIEM PARAMETRY TECHNICZNE TERMINALA OBSŁUGA 1. FUNKCJA biblioteka OGLĄDANIE PROGRAMU FUNKCJE ZAAWANSOWANE FUNKCJA PILOT Funkcja PROGRAM LISTA kanałów Funkcja ZABLOKUJ PROGRAMY Funkcja WYBIERZ SWOJE PROGRAMY WybÓr wersji językowej dźwięku i napisów Programy AUDIO NAGRYWANIE AUDYCJI DoŁĄczanie programów SKRZYNKA POCZTOWA I UPRAWNIENIA ODBIORU ZNACZENIE SYMBOLI GRAFICZNYCH NA EKRANIE TELEWIZORA WYŚWIETLACZ ORAZ KONTROLKA LED TRYB CZUWANIA W RAZIE KŁOPOTÓW Prze czy taj do kład nie In struk cję in sta la cji i ob słu gi. 2

3 CYFRAPLUS.PL INSTALACJA 1. BEZPIECZEŃSTWO I OCHRONA ŚRODOWISKA 1.1. ZASADY BEZPIECZEŃSTWA 1. Nie narażać terminala, zasilacza ani pilota na działanie wysokich temperatur, ognia, wilgoci i wody oraz bezpośredniego działania promieni słonecznych. Nie ustawiać w pobliżu materiałów łatwopalnych. 2. Zasilacz będący częścią zestawu może pracować jedynie wewnątrz pomieszczeń. Należy okresowo sprawdzać stan obudowy i przewodu zasilacza. W razie stwierdzenia uszkodzenia zwrócić się do dystrybutora. 3. Zapewnić swobodny dostęp do zasilacza, aby można było łatwo odłączyć go z sieci. 4. W razie zalania terminala natychmiast wyłączyć go z sieci. 5. Nie włączać urządzenia natychmiast po przeniesieniu go z pomieszczenia chłodnego do ciepłego i odwrotnie. 6. Unikać silnych wstrząsów. 7. W czasie burzy, w celu zabezpieczenia przed uszkodzeniem, należy odłączyć zasilacz od sieci energetycznej. Zaleca się także odłączenie kabla antenowego od terminala. 8. Pozostawić wolną przestrzeń wokół terminala umożliwiającą wentylację. 9. Nie przysłaniać otworów wentylacyjnych obudowy. 10. Nie wsuwać żadnych przedmiotów do otworów w obudowie terminala (z wyjątkiem karty abonenckiej). 11. Nie zdejmować obudowy terminala, nie otwierać zasilacza. Grozi to porażeniem prądem elektrycznym i powoduje utratę gwarancji. Wszelkie naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 12. Wszystkie czynności związane z instalacją terminala należy wykonać przed podłączeniem do sieci. 13. Terminal myć używając miękkiej wilgotnej ściereczki, po odłączeniu od sieci. Nie stosować substancji żrących, rozpuszczalników ani substancji ściernych. Przed rozpoczęciem użytkowania przeczytaj dokładnie Instrukcję instalacji i obsługi. W razie problemów skontaktuj się z dystrybutorem CYFRY DEKLARACJA ZGODNOŚCI Firma Pace France z siedzibą z Suresnes, przy rue de Verdun 33, Francja, oświadcza, biorąc na siebie wyłączną odpowiedzialność, że jej produkt: Cyfrowy odbiornik satelitarny/dekoder PACE HD PVR HDS7241/91, do którego niniejsza deklaracja się odnosi, spełnia następujące normy: EN 60065: A1:2006, EN 55013: A1: A2:2006, EN 55020:2007, EN 55022: A1:2007, EN 55024: A1: A2:2003, EN :2006, EN : A1: A2:2005. Urządzenie jest zgodne z dyrektywami EMC 2004/108/EC, 2006/95/EC i 2005/32/EC oraz regulacjami nr 1275/2008 i 278/

4 INSTRUKCJA PACE HDS ZNACZENIE SYMBOLI OSTRZEGAWCZYCH To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kosza na odpady. Takie oznakowanie informuje, że sprzęt (terminal, zasilacz, pilot, baterie), w przypa-dku gdy został zakupiony od > Cyfrowy Sp. z o.o., po okresie jego użytkowania nie może być wyrzucony razem z innymi odpadami pochodzącymi z gospodarstwa domowego, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego. Punkty takie są prowadzone przez lokalne jednostki samorządu terytorialnego, służby zagospodarowania odpadów oraz dystrybutorów sprzętu. Użytkownicy wypożyczający sprzęt od > Cyfrowy Sp. z o.o. po upływie abonamentu są zobowiązani do przekazywania sprzętu do lokalnego dystrybutora CYFRY+. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia konsekwencji szkodliwych dla zdrowia ludzi i środowiska naturalnego, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. UWAGA! Aby ograniczyć niebezpieczeństwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Ewentualne naprawy zlecać wykwalifikowanym pracownikom serwisu. Opakowania z tymi oznaczeniami zostały wykonane z surowców nadających się do powtórnego wykorzystania. Urządzenie jest zgodne z obowiązującymi standardami bezpieczeństwa elektrycznego i zgodności elektromagnetycznej. 4

5 CYFRAPLUS.PL 2. PRE ZEN TA CJA TERMINALA PACE HD PVR HDS7241 PILOT Włączenie/wyłączenie opcji sterowania telewizorem Dostęp do menu terminala Dostęp do aplikacji Biblioteka Włączenie/wyłączenie terminala Uru cho mie nie do dat ko wych usług systemu Wyj ście z ekra nu menu i po wrót do pro gra mu TV Wyłączenie dźwięku Dostęp do listy Twoich ulubionych programów Przełączenie na poprzednio oglądany kanał Dostęp do informacji o aktualnie emitowanych programach CYFRY+ Klawisze funkcyjne Wy bór wersji językowej i na pi sów, do stęp do pro gra mów au dio Dostęp do elektronicznego przewodnika po programach Potwierdzenie wyboru Obsługa trybu PVR (Personal Video Recorder możliwość nagrywania audycji) Nawigacja po ekranie Zmiana kanału Regulacja natężenia dźwięku Skok o 15s do tyłu ª º º ª Skok o 30s naprzód Bez po śred ni wy bór ka na łu Przejście z satelitarnego odbioru cyfrowego na inny rodzaj odbioru i powrót Ste ro wa nie elek tro nicz nym prze wod ni kiem po pro gra mach Wybór formatu obrazu 5

6 INSTRUKCJA PACE HDS7241 Zmiana kanału, regulacja głośności lub nawigacja po menu Przycisk standby z kontrolką Czytnik karty abonenckiej oraz gniazda USB (na prawej ścianie terminala) Wejście anteny naziemnej Wyjście anteny naziemnej Gniazdo sieci komputerowej Wyjście telewizor Wyjście audio SPDIF (elektryczne) Wejście 1 anteny satelitarnej Port USB 2.0 Wyjście audio hi-fi Zasilanie 12V Wejście 2 anteny satelitarnej Wyjście audio SPDIF (optyczne) Cyfrowe wyjście obrazu i dźwięku HDMI 6

7 CYFRAPLUS.PL Ter mi nal Pace HD PVR HDS7241 umoż li wia od biór pa kie tu pro gra mów cy fro wych nada wa nych z sa te li ty przez CY FRĘ+, a tak że in nych, nie ko do wa nych cy fro wych pro gra mów sa te li tar nych te le wi zyj nych i ra dio wych. Z ter mi na lem współ pra cu je kar ta abo nenc ka (chi po wa), któ ra za wie ra in for ma cje o upraw nie niach od bio ru wy bra nych pro gra mów. Odbiór programów telewizyjnych, także niekodowanych, możliwy jest wyłącznie po umieszczeniu karty abonenckiej w czytniku terminala. Ze staw Pace HD PVR to: ter mi nal Pace HD PVR HDS7241, na daj nik zdal ne go ste ro wa nia (pi lot) + 2 ba te rie, zasilacz, in struk cja in sta la cji i ob słu gi. Kable sygnałowe nie są częścią zestawu. W zależności od typu posiadanego telewizora, odpowiednie okablowanie należy dokupić oddzielnie. Terminal posiada wbudowany dysk twardy pozwalający na nagrywanie audycji oraz dostęp do usług dodatkowych. Terminal umożliwia odbiór i nagrywanie audycji w formacie HDTV (High Definition). System HDTV zapewnia dużo większą rozdzielczość obrazu w porównaniu ze standardową telewizją oraz doskonałą ostrość i odwzorowanie barw. Audycje nagrywane są na dysk twardy z zachowaniem cyfrowej jakości obrazu i dźwięku. Aby w pełni korzystać z zalet, jakie daje telewizja wysokiej rozdzielczości HDTV, do terminala należy podłączyć telewizor HD oraz zestaw kina domowego z dekoderem Dolby Digital (patrz INSTALACJA TERMINALA). Zaleca się używanie anteny satelitarnej o średnicy 80 cm z konwerterem typu Twin Full Band. UWAGA! Karta abonencka jest własnością > Cyfrowy Sp. z o.o. 7

8 INSTRUKCJA PACE HDS KONFIGURACJA I OBSŁUGA PILOTA Pilot dołączony do zestawu jest pilotem uniwersalnym i może dodatkowo sterować dowolnym telewizorem. Sterowanie telewizorem wymaga skonfigurowania pilota z danym modelem odbiornika KONFIGURACJA Możliwe są dwa sposoby konfiguracji pilota: ręczna i automatyczna. Konfiguracja ręczna Aby skonfigurować pilota ręcznie, należy: Wprowadzić pilota w tryb programowania poprzez naciśnięcie klawisza TV i przytrzymać go do momentu, kiedy dioda LED (na pilocie obok klawisza TV) zacznie migać. Wprowadzić czterocyfrowy kod odpowiadający marce posiadanego telewizora z listy (str. 10) i nacisnąć klawisz OK. Akceptacja wprowadzonego kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Pilot przejdzie do trybu sterowania telewizorem. Jeśli kod nie zostanie zaakceptowany, pilot przejdzie do trybu sterowania telewizorem (dioda LED zaświeci się, bez dwukrotnego mignięcia), aktywny będzie poprzednio zaprogramowany kod. Należy wówczas powtórzyć programowanie. Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.2. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie, wprowadzając kolejny kod z listy dla danej marki telewizora. Konfiguracja automatyczna Aby skonfigurować pilota w trybie automatycznym, należy: Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. Wprowadzić kod 978. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Nacisnąć klawisz Standby, kierując pilota w stronę włączonego telewizora. Pilot będzie wysyłał komendy odpowiadające różnym markom telewizorów. W momencie, kiedy pilot wyłączy telewizor, nacisnąć OK. Pilot automatycznie zapamięta właściwe ustawienia. Należy sprawdzić, czy możliwa jest poprawna obsługa telewizora za pomocą pilota (patrz 3.2. OBSŁUGA). W przypadku niewłaściwego działania należy powtórzyć programowanie. 8

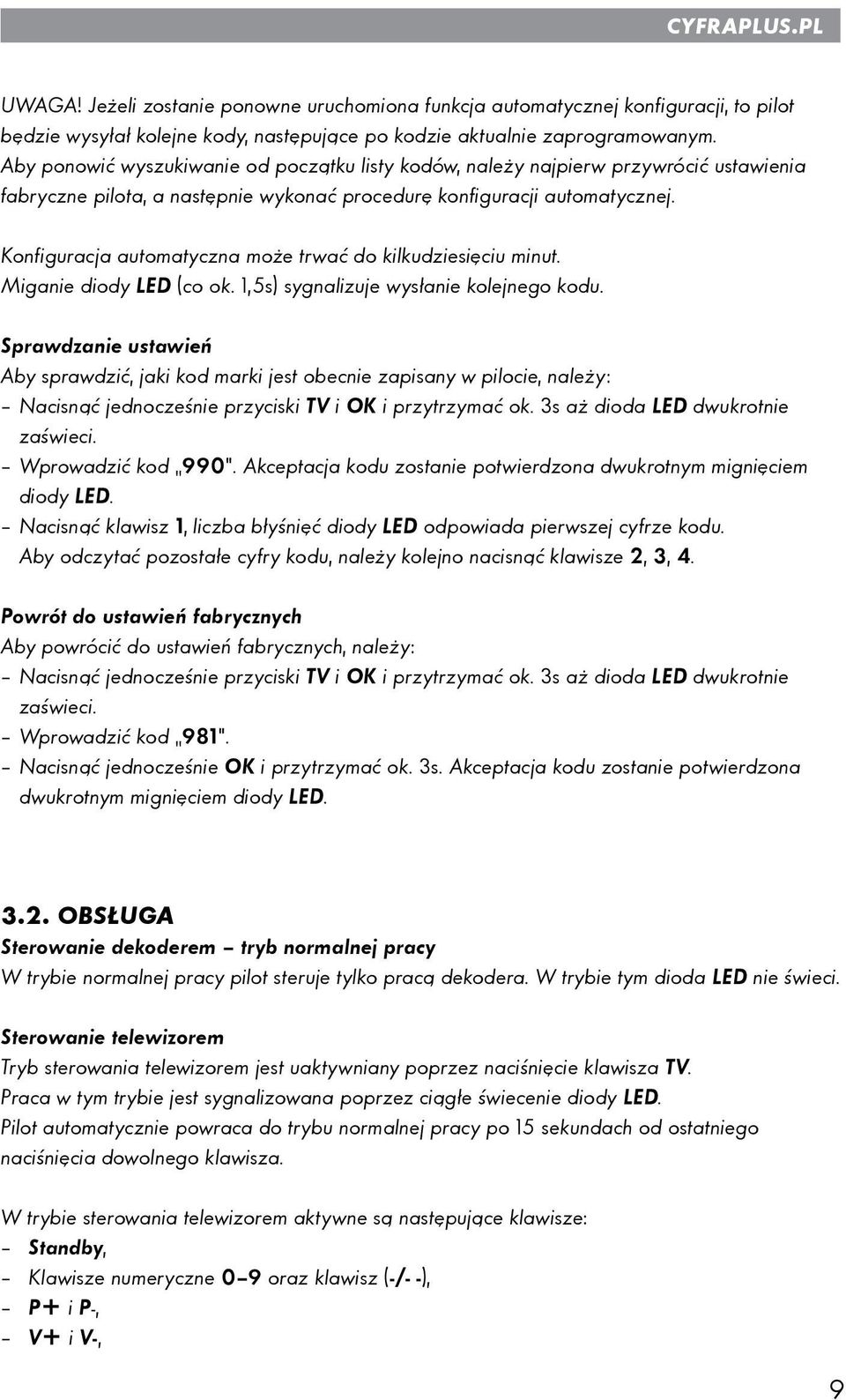

9 CYFRAPLUS.PL UWAGA! Jeżeli zostanie ponowne uruchomiona funkcja automatycznej konfiguracji, to pilot będzie wysyłał kolejne kody, następujące po kodzie aktualnie zaprogramowanym. Aby ponowić wyszukiwanie od początku listy kodów, należy najpierw przywrócić ustawienia fabryczne pilota, a następnie wykonać procedurę konfiguracji automatycznej. Konfiguracja automatyczna może trwać do kilkudziesięciu minut. Miganie diody LED (co ok. 1,5s) sygnalizuje wysłanie kolejnego kodu. Sprawdzanie ustawień Aby sprawdzić, jaki kod marki jest obecnie zapisany w pilocie, należy: Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. Wprowadzić kod 990. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED. Nacisnąć klawisz 1, liczba błyśnięć diody LED odpowiada pierwszej cyfrze kodu. Aby odczytać pozostałe cyfry kodu, należy kolejno nacisnąć klawisze 2, 3, 4. Powrót do ustawień fabrycznych Aby powrócić do ustawień fabrycznych, należy: Nacisnąć jednocześnie przyciski TV i OK i przytrzymać ok. 3s aż dioda LED dwukrotnie zaświeci. Wprowadzić kod 981. Nacisnąć jednocześnie OK i przytrzymać ok. 3s. Akceptacja kodu zostanie potwierdzona dwukrotnym mignięciem diody LED OBSŁUGA Sterowanie dekoderem tryb normalnej pracy W trybie normalnej pracy pilot steruje tylko pracą dekodera. W trybie tym dioda LED nie świeci. Sterowanie telewizorem Tryb sterowania telewizorem jest uaktywniany poprzez naciśnięcie klawisza TV. Praca w tym trybie jest sygnalizowana poprzez ciągłe świecenie diody LED. Pilot automatycznie powraca do trybu normalnej pracy po 15 sekundach od ostatniego naciśnięcia dowolnego klawisza. W trybie sterowania telewizorem aktywne są następujące klawisze: Standby, Klawisze numeryczne 0 9 oraz klawisz (-/- -), P+ i P-, V+ i V-, 9

10 INSTRUKCJA PACE HDS7241 AV, Wyciszenie, MENU po wywołaniu MENU telewizora klawisze strzałek na pilocie umożliwiają nawigację po menu. Naciśnięcie innego przycisku niż strzałki lub odczekanie 5s powoduje przywrócenie podstawowych funkcji (P-, P+, V-, V+). Sygnalizacja wyczerpanych baterii Jeżeli w trybie normalnej pracy (obsługi dekodera) dioda LED miga przy każdym naciśnięciu przycisku, oznacza to, że baterie są bliskie wyczerpania i należy je wymienić na nowe. Instalacja lub wymiana baterii Aby włożyć nowe baterie do pilota, należy: 1. Otworzyć pokrywę baterii z tyłu pilota. 2. Wyjąć zużyte baterie. 3. Włożyć nowe baterie typu AAA (1.5 V), zwracając uwagę na biegunowość (+/ ). 4. Mocno zamknąć pokrywę baterii. Nie należy stosować baterii różnych typów. Jeśli pilot zdalnego sterowania nie jest używany przez długi okres czasu, powinien być przechowywany bez baterii LISTA KODÓW DO ZAPROGRAMOWANIA PILOTA Konfiguracja ręczna: Acer AEG Aiwa Akai Atlantic Barco 0163 BenQ Blaupunkt Bosch 0327 Brandt Brother 0264 Casio Cathay Clatronic Curtis 2259 Acer AEG Aiwa

11 CYFRAPLUS.PL Akai Atlantic Barco 0163 BenQ Blaupunkt Bosch 0327 Brandt Brother 0264 Casio Cathay Daewoo Dell Ferguson Fidelity Fujitsu Fujitsu Siemens Funai Galaxis GE GoldStar Grundig Hitachi Humax Hyundai JVC Kaon 2353 Karcher Kathrein Kenwood 0105 Konka LG Loewe Manta 1677 Medion Mitsubishi NEC Neovia Nokia Orion Panasonic Philips Pioneer Polaroid RCA Saba Sagem Samsung Sanyo

12 INSTRUKCJA PACE HDS SEG Sharp Siemens SilverCrest Sony TCL TCM Teac TechniSat Telefunken Telestar Thomson Toshiba Uniden 2122 ViewSonic IN STA LA CJA TER MI NA LA Wszyst kie czyn no ści zwią za ne z in sta la cją ter mi na la (punk ty 4.1., 4.2., 4.3.) na le ży wy ko nać bez pod łą cza nia ter mi na la do sie ci. Włącze nie za si la nia w trak cie in sta la cji gro zi uszko dze niem ter mi na la. Terminal Pace HD PVR HDS7241 współpracuje z satelitarnym zestawem odbiorczym złożonym z anteny o średnicy co najmniej 70 cm i konwertera typu Twin Full Band. Dopuszcza się także stosowanie pojedynczego konwertera Full Band, ale uniemożliwi to jednoczesne nagrywanie i oglądanie programów nadawanych na różnych pasmach lub z różną polaryzacją. W przypadku korzystania z pojedynczego konwertera audycje dostępne w usługach CYFRA+VOD i HBO SERIALE mogą być pobierane wolniej. Sy gnał CY FRY+ emi to wa ny jest wy łącz nie z sa te li ty HOT BIRD 13 E PODŁĄCZENIE TERMINALA DO TELEWIZORA HD Aby w pełni korzystać z zalet systemu HDTV, do terminala należy podłączyć telewizor kompatybilny z HDTV (HD Ready lub Full HD). Przed włączeniem terminala do sieci należy wykonać następujące czynności: podłączyć terminal do telewizora za pośrednictwem kabla HDMI, podłączyć antenę satelitarną do wejść WEJ. SAT 1 i WEJ. SAT 2; jeśli wykorzystywana jest antena z pojedynczym konwerterem, antenę należy podłączyć do wejścia WEJ. SAT 1, zaleca się także podłączenie terminala do zestawu kina domowego z dekoderem Dolby Digital poprzez złącze SPDIF (patrz pkt 4.3.). 12

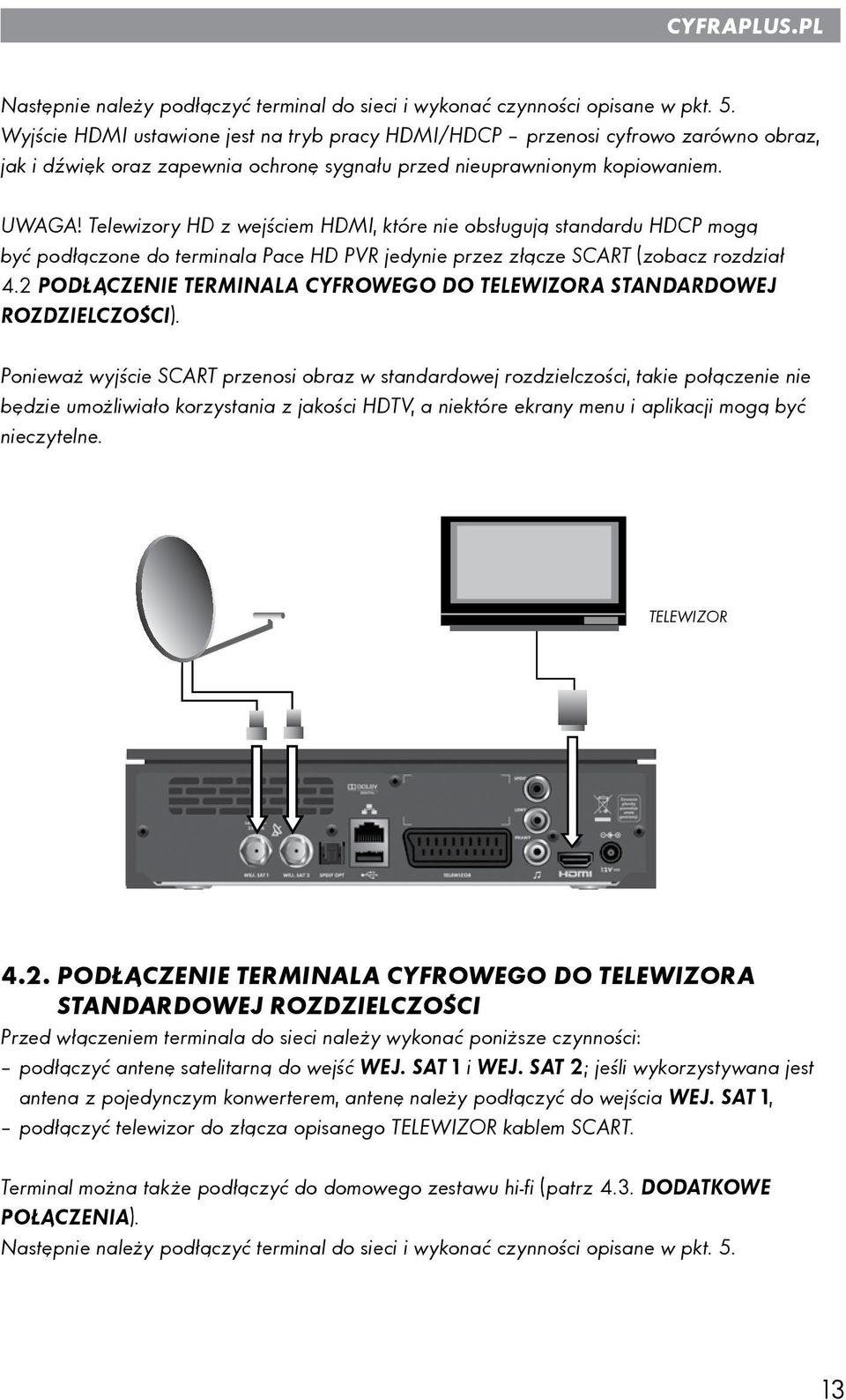

13 CYFRAPLUS.PL Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt. 5. Wyjście HDMI ustawione jest na tryb pracy HDMI/HDCP przenosi cyfrowo zarówno obraz, jak i dźwięk oraz zapewnia ochronę sygnału przed nieuprawnionym kopiowaniem. UWAGA! Telewizory HD z wejściem HDMI, które nie obsługują standardu HDCP mogą być podłączone do terminala Pace HD PVR jedynie przez złącze SCART (zobacz rozdział 4.2 PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI). Ponieważ wyjście SCART przenosi obraz w standardowej rozdzielczości, takie połączenie nie będzie umożliwiało korzystania z jakości HDTV, a niektóre ekrany menu i aplikacji mogą być nieczytelne. TELEWIZOR 4.2. PODŁĄCZENIE TERMINALA CYFROWEGO DO TELEWIZORA STANDARDOWEJ ROZDZIELCZOŚCI Przed włączeniem terminala do sieci należy wykonać poniższe czynności: podłączyć antenę satelitarną do wejść WEJ. SAT 1 i WEJ. SAT 2; jeśli wykorzystywana jest antena z pojedynczym konwerterem, antenę należy podłączyć do wejścia WEJ. SAT 1, podłączyć telewizor do złącza opisanego TELEWIZOR kablem SCART. Terminal można także podłączyć do domowego zestawu hi-fi (patrz 4.3. DODATKOWE POŁĄCZENIA). Następnie należy podłączyć terminal do sieci i wykonać czynności opisane w pkt

14 INSTRUKCJA PACE HDS7241 TELEWIZOR 4.3. DODATKOWE POŁĄCZENIA Ter mi nal Pace HD PVR HDS7241 może być źró dłem dźwię ku do sko na łej ja ko ści dla do mo we go ze sta wu hi-fi. Połączenia terminala i wzmacniacza hi-fi można dokonać na 3 sposoby: połączenie analogowe: Połączyć wyj ścia AU DIO LE WY i PRA WY ter mi na la Pace HD PVR z wej ściem AUX wzmac nia cza hi-fi za po mo cą ka bla za koń czo ne go wty ka mi ty pu CINCH. połączenie cyfrowe: Połączyć wyjście SPDIF terminala Pace HD PVR z cyfrowym wejściem zestawu hi-fi za pomocą kabla zakończonego wtykami typu CINCH. Połączenie to umożliwia odbiór dźwięku w systemie Dolby Digital. połączenie cyfrowe (kabel optyczny): Połączyć wyjście SPDIF OPT terminala Pace HD PVR z cyfrowym wejściem zestawu hi-fi za pomocą kabla optycznego. Połączenie to umożliwia odbiór dźwięku w systemie Dolby Digital. ZESTAW AUDIO Połączenie cyfrowe Połączenie analogowe 14

15 CYFRAPLUS.PL Terminal jest wyposażony w następujące gniazda przeznaczone do wykorzystania w przyszłości: gniazdo sieci komputerowej ETHERNET, dwa gniazda USB 2.0. Nie należy podłączać żadnych urządzeń do wyżej wymienionych gniazd, dopóki CYFRA+ nie poinformuje o takiej możliwości. 5. PRO GRA MO WA NIE TER MI NA LA Aby za pro gra mo wać ter mi nal cy fro wy, na le ży wy ko nać po niż sze czyn no ści: włożyć kartę abonencką do przeznaczonej dla niej kieszeni na prawej ścianie terminala (stykami do dołu), wci snąć przy cisk na daj ni ka zdal ne go ste ro wa nia (pi lo t), wcisnąć przycisk MENU nadajnika zdalnego sterowania na ekra nie po win na po ja wić się plan sza głów ne go me nu, przed sta wio na na rysunku. Menu główne In sta la cja ter mi na la Pace HD PVR jest wy ko ny wa na w trzech eta pach: usta wia nie an te ny, wyszukiwanie programów (satelitarnych i naziemnych), usta wia nie pa ra me trów te le wi zo ra, ma gne to wi du itp. Każ dą z tych czyn no ści moż na wy ko nać, ko rzy sta jąc z opcji do stęp nych w me nu głów nym tu ne ra INSTALACJA ANTENOWA (KONWERTER TYPU TWIN LUB POJEDYNCZY) Instalacja antenowa z konwerterem typu twin Jeżeli wykorzystywana jest instalacja z konwerterem typu twin, dwa kable antenowe (z sygnałem satelitarnym) należy podłączyć do wejść oznaczonych WEJ. SAT 1 i WEJ. SAT 2. Terminal jest fabrycznie skonfigurowany do pracy z konwerterem typu twin, nie są wymagane żadne zmiany w menu terminala. 15

16 INSTRUKCJA PACE HDS7241 Instalacja antenowa z konwerterem pojedynczym W przypadku korzystania z instalacji z konwerterem pojedynczym, kabel z sygnałem satelitarnym należy podłączyć do wejścia oznaczonego WEJ. SAT 1. Należy również zmienić ustawienie rodzaju konwertera. W tym celu należy: - wybrać opcję 7 - PARAMETRY TECHNICZNE na planszy MENU GŁÓWNE, - opcję 1 - USTAWIENIA ANTENY, - opcję B - PARAMETRY ODBIORU. Następnie należy zmienić opcję TYP KONWERTERA z TWIN na POJEDYNCZY. UWAGA! Niewłaściwe ustawienie rodzaju konwertera powoduje nieprawidłowe działanie funkcji nagrywania. PASMO DOLNE 9750 PASMO GÓRNE TYP KONWERTERA TWIN D TYPOWY KONWERTER Parametry odbioru 5.2. USTA WIA NIE AN TE NY Pre cy zyj ne usta wie nie an te ny sa te li tar nej jest wa run kiem po praw nej pra cy ter mi na la. Ko rek ta usta wie nia an te ny mo że być wy ko na na sa mo dziel nie, ale za le ca my sko rzy sta nie z usług spe cja li stycz ne go ser wi su, gdyż ta czyn ność wy ma ga pew nej wpra wy, a nie kie dy także spe cja li stycz nych przy rzą dów. Usta wia nie an te ny uła twia wskaź nik po zio mu sy gna łu, któ ry moż na włą czyć w opcji 7 me nu głów ne go: PA RA ME TRY TECH NICZ NE USTA WIA NIE AN TE NY. Parametry techniczne Ustawienie anteny 16

17 CYFRAPLUS.PL Po wci śnię ciu kla wi sza B po ja wia ją się pa ra me try do ty czą ce kon wer te ra, któ re moż na sko ry go wać, wpi su jąc no we war to ści pa sma gór ne go i pa sma dol ne go oscy la to ra kon wer te ra. Kla wisz D umoż li wia po wrót do stan dar do wych usta wień kon wer te ra. (Jeśli wykorzystywany jest pojedynczy konwerter, w opcji TYP KONWERTERA należy wybrać opcję POJEDYNCZY (patrz 5.1.)) UWA GA! W przy pad ku, gdy abo nent po sia da nie ty po wy kon wer ter, po wi nien znać je go pa rame try tech nicz ne. War to ści czę sto tli wo ści oscy la to ra na le ży wte dy wpi sać w po la PA SMO DOL NE i PA SMO GÓR NE, w prze ciw nym wy pad ku za pro gra mo wa nie ter mi na la nie bę dzie moż li we. Po kil kakrot nym na ci śnię ciu kla wi sza º mo że my przejść do plan szy, któ ra po zwa la na usta wie nie czę sto tli wo ści trans pon de ra prze zna czo ne go do spraw dze nia po zio mu sygna łu. Usta wie nie czę sto tli wo ści trans pon de ra i po zo sta łych pa ra me trów in nych niż stan dar do we (czy li: sa te li ta Hot Bird; czę sto tli wość 10892; po la ry za cja po zio ma; symbol ra te 27,5; FEC 3/4; sy gnał 22 khz nie; PID 227; TID1 199; TID2 198) także po zwo li na spraw dze nie po zio mu i ja kości sy gna łu, ale unie moż li wi prze pro gra mo wa nie ter mi na la. Po ja wi się wów czas in for ma cja, że nie zna le zio no żad ne go pro gra mu i na le ży spraw dzić pa ra me try od bio ru i usta wie nia an te ny. PASMO DOLNE 9750 PASMO GÓRNE TYP KONWERTERA TWIN D TYPOWY KONWERTER Parametry odbioru 5.3. WYSZUKIWANIE PROGRAMÓW SATELITARNYCH Wy szu ki wa nie pro gra mów na le ży roz po cząć od wy bra nia opcji 5 na plan szy ME NU GŁÓW NE, a na stęp nie opcji 2 na plan szy WY SZU KI WA NIE PRO GRA MÓW. 17

18 INSTRUKCJA PACE HDS7241 WYSZUKIWANIE PROGRAMÓW SATELITARNYCH 2 WYSZUKIWANIE PROGRAMÓW SATELITARNYCH 3 WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH Wyszukiwanie programów Wyszukiwanie programów satelitarnych Pojawi się wówczas ostrzeżenie o zmianie listy programów, a po potwierdzeniu przyciskiem OK terminal rozpocznie wyszukiwanie programów. Postęp procesu strojenia jest na bieżąco wyświetlany na specjalnej skali. Wyszukiwanie programów może trwać ok. 1 min, po czym terminal automatycznie zapamięta znalezione programy, informując, że lista programów została zmieniona, a następne modyfikacje zostaną wykonane automatycznie. Po wyszukaniu programów należy ustawić terminal na odbiór TVP1 lub np. > i pozostawić na wybra- -nym programie do momentu odebrania przez kartę uprawnień odbioru. Po otrzymaniu uprawnień na ekranie wyświetlony zostanie wybrany program. Przy przełączeniu terminala na kanał, do którego karta nie posiada uprawnień odbioru, na ekranie nie pojawi się obraz pojawi się pasek z napisem BRAK UPRAWNIEŃ DO ODBIORU TEGO PROGRAMU. Je że li oka że się, że część pro gra mów jest znie kształ co na (ob raz roz sy pu je się na kwa dra ty efekt mo zai ki) lub po ja wi się pasek z napisem BRAK SYGNAŁU, SPRAWDŹ ANTENĘ, na le ży spraw dzić po praw ność usta wie nia an te ny (patrz 5.2.), a na stęp nie prze pro gra mo wać ter mi nal (ME NU, 5, 2, OK) WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH Aby wyszukać programy cyfrowej telewizji naziemnej (DVB-T) należy: upewnić się, że antena telewizji naziemnej jest podłączona do wejścia oznaczonego WEJŚCIE ANT. wybrać opcję 5 na planszy MENU GŁÓWNE, a następnie opcję 3 WYSZUKIWANIE PROGRAMÓW NAZIEMNYCH Pojawi się wówczas ostrzeżenie o zmianie listy programów, a po potwierdzeniu przyciskiem OK terminal rozpocznie wyszukiwanie programów. Postęp procesu strojenia jest na bieżąco wyświetlany na specjalnej skali. Wyszukiwanie programów może trwać kilka minut, po czym terminal automatycznie zapamięta znalezione programy, informując, że lista programów została zmieniona, a następne modyfikacje zostaną wykonane automatycznie. 18

19 CYFRAPLUS.PL UWAGA! 1. Podczas wyszukiwania programów naziemnych do terminala musi być podłączona również antena satelitarna. Brak sygnału satelitarnego uniemożliwi znalezienie programów naziemnych. 2. Sygnał cyfrowej telewizji naziemnej jest dostępny tylko w niektórych regionach Polski. W razie wątpliwości należy się skontaktować z Centrum Telefonicznym Abonentów USTA WIA NIE PA RA ME TRÓw TE LE WI ZO RA Ostat nim eta pem in sta la cji ter mi na la jest wy ko na nie do dat ko wych usta wień, któ re po zwo lą na do pa so wa nie pa ra me trów sy gna łów wyj ścio wych ter mi na la do wy ma gań te le wi zo ra. Do ustawiania tych parametrów służy opcja 2 PARAMETRY TELEWIZORA. HD 1080i NORMALNY Parametry telewizora 6. DO DAT KO WE USTA WIE NIA TER MI NA LA Poza wykonaniem połączeń i wyszukiwaniem programów podczas instalacji terminala można dodatkowo wybrać preferowany język komentarza i napisów, a także ustawić wstępnie poziom dźwięku. Po wyż sze usta wie nia moż na wy ko nać, wy bie ra jąc z me nu głów ne go opcję 4 USTA WIE NIA TER MI NA LA, i na stęp nie prze cho dząc do punk tu 1 USTA WIE NIA TER MI NA LA. 7. ZARZĄDZANIE TWARDYM DYSKIEM Dysk twardy wbudowany w terminal Pace PVR HD pozwala na nagranie i przechowywanie kilkudziesięciu godzin audycji (filmów). Filmy w standardzie wysokiej rozdzielczości (HD) zajmują przeciętnie dwa razy więcej miejsca na dysku w porównaniu z filmami w zwykłej jakości. Terminal pozwala na zarządzanie miejscem na dysku na 2 sposoby: 19
